Насосы НШ их виды и технические характеристики
Насос НШ – это гидравлический агрегат шестеренного или шестеренчатого типа. Устройства такой конструкции широко применялись в советской технике (трактора МТЗ 80 и 82) и поэтому получили широкое распространение в нашей стране. На базе насосов НШ и по сей день работает множество устройств.

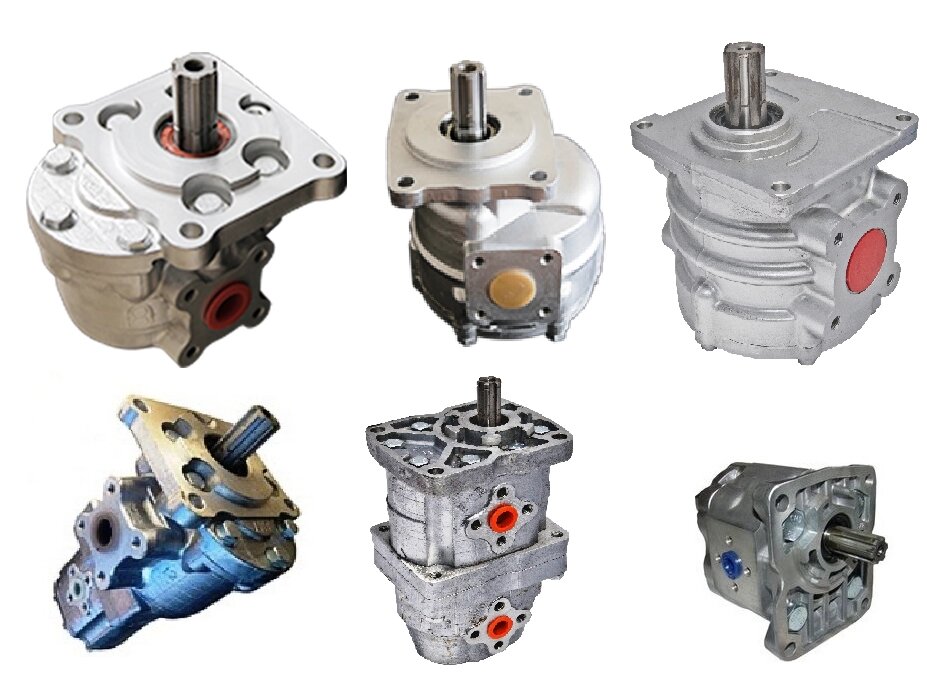

Насосы НШ
Содержание
- 1 Принцип действия
- 2 Маркировка насосов НШ
- 3 Модели и их технические характеристики
- 3.1 Насосы НШ 4
- 3.2 Насос НШ 6
- 3.3 Насос НШ 8
- 3.4 Насос НШ 10
- 3.5 Насос НШ 14
- 3.6 Насос НШ 16
- 3.7 Насос НШ 32
- 3.8 Насос НШ 50
- 3.9 Насосы НШ 71 и НШ 100
- 3.10 Насос НШ 250
Принцип действия
Насос построен на базе двух шестерёнок, они расположены друг на против друга плотно прилегая как к корпусу, так и друг к другу. Вращаясь шестеренки переносят масло в полостях зубьев из зоны всасывания в зону нагнетания.
Для более подробного изучения перейдите по ссылке: Шестереночный насос устройство.
Маркировка насосов НШ
В связи с широким распространением и множеством моделей и модификаций у гидравлических насосов НШ появилась своя специальная маркировка, с помощью которой можно с легкостью определить, что за агрегат перед вами и какую мощность от него ожидать. В качестве примера возьмем одну из маркировок НШ, рассмотрим каждую часть и определим что она означает. Пример: «НШ-10У-3 Л»
Пойдем по порядку по обозначениям с лева на право:
- «НШ» — насос шестеренный;
- После тире идет цифра, НШ-10, она означает рабочий объем агрегата, в данном примере он равен 10см3;
- После цифры обычно идут буквы, они обозначают устройство насоса, буквой «А» обозначаются круглые агрегаты, другие же буквы обозначают что этот агрегат плоского вида;
- Далее, через тире, идет цифра означающая класс давления на выходе: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;
- Для обозначения левосторонних НШ в маркировке используется буква “Л”, в случае если агрегат правосторонний, буква не указывается;
Модели и их технические характеристики
Существует несколько модельных рядов насосов, основное их подразделение на группы обусловлено рабочими объемами.
Насосы НШ 4
Данная линейка представлена следующими агрегатами НШ 4-4, НШ4Г-3, НШ4К-3. В линейке присутствуют как левосторонние, так и правосторонние агрегаты. Устройства этой линейки получили широкое распространение благодаря сельскохозяйственной технике. В качестве рабочей жидкости они использую моторные масла.
Для устройств типа НШ4К-3 и НШ4Г-3 в зависимости от времени года используют следующие марки масел: летом М10В2, а зимой М8Г1 или М8Г2;
Для агрегатов марки НШ4-4 используются следующий перечень масел: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.
Обратите внимание что крепеж агрегатов НШ4-4, НШ4К-3, НШ4Г-3 к приводу производится по средствам четырех болтов. Они обязаны быть надежно завинчены, желательно применение контрогаек. Гидролинии подводятся к насосу с помощью фланцев, оборудованных уплотнительными кольцами.
Таблица 1. Технические характеристики насосов НШ4-4, НШ4К-3, НШ4Г-3.
В таблице не представлены левосторонние агрегаты так как их характеристики ничем не отличаются.
Насос НШ 6
Текущая линейка представлена следующей парой агрегатов: НШ6Г-3 и НШ6-3. Так же в линейке присутствую и их левосторонние аналоги (К маркировке добавляется буква «Л»). Их рабочий объем составляет 6,3 см3, номинальное давление принимает величину 16МПа. Их назначением является нагнетание рабочей жидкости в гидравлические системы тракторов, сельхозмашин и других различных агрегатов.
Таблица 2. Технические характеристики насосов НШ6-3, НШ6Г-3, НШ6-3Л, НШ6Г-3Л.
Насос НШ 8
В линейке три марки устройств НШ8-Г-3, НШ8-Д-3, НШ8-3. Выпускаются как левого так и правого вращения. НШ 8 применяются на тракторах марки ЛТЗ-60АВ, ЭТЦ-160-Л, а также на экскаваторах марок ЭО-2101, ЭО-2621 и ЭО-2301. Как становится ясно из маркировки НШ8 обладают 8см3 рабочего объема и выдают номинальное давление в 16 МПа. Для правильной эксплуатации НШ 8 нужно применять определенные марки масел. Летом подойдет масло марки М10В2, зимой же будут актуальны масла М8Г1 и М8Г2.
Таблица 3.
Технические характеристики насосов НШ8-Г-3, НШ8-Д-3, НШ8-3.
Насос НШ 10
Насос получил две различные комплектации НШ10-3 и НШ10-4. Рабочий объем насосов составляет 10 см3 и подает номинальное давление НШ10-3 16 МПа а НШ10-4 20 МПа. Также НШ10-3 получил четыре заводских модификации такие как НШ10Д-3, НШ10В-3, НШ10Г-3, НШ10У-3. Выпускаются как левого таки правого вращения.
Таблица 4. Технические характеристики насосов НШ10-3 и НШ10-4
Мало для НШ10-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.
Мало для НШ10-4: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.
Насос НШ 14
Данный агрегат получил три модификации НШ14Г-3, НШ14В-3, НШ14Д-3. Рабочий объем равен 13,75 см3, при номинальном давлении 16 МПа. Применение свое нашел в тракторах следующих моделей: МТЗ-1221, МТЗ-1521 (с 1998 г.), МТЗ-1022 (с 2001 г.).
Мало которое рекомендуемо для заливки в НШ14-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.
Таблица 5. Технические характеристики насосов НШ14Г-3, НШ14В-3, НШ14Д-3.
Насос НШ 16
Насос получил четыре модификации: НШ16Г-3, НШ16В-3, НШ16Д-3, НШ16Е-3. Рабочий объем равен 15,6 см3, номинальное давление 16 МПа. Мало для НШ16-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2. Применяется на следующих тракторах: МТЗ-1221 и МТЗ-1521. Выпускаются как правого так и левого вращения.
Таблица 6. Технические характеристики насосов НШ16Г-3, НШ16В-3, НШ16Д-3, НШ16Е-3.
Насос НШ 32
Представлен в двух модификациях НШ32-4 и НШ32А-3 которые в свою очередь существуют и левого и правого вращения. Рабочий объем насоса 32 см3 выдает на выходе номинальное давление в размере 20 МПа. Данный вид устройств применяется на великом множестве различных техник и машин. Устройство такова рода стоит даже на КАМАЗе, ЗИЛе и автомобиле нива.
Таблица 7. Технические характеристики насосов НШ32-4, НШ32А-3 и НШ32В-3.

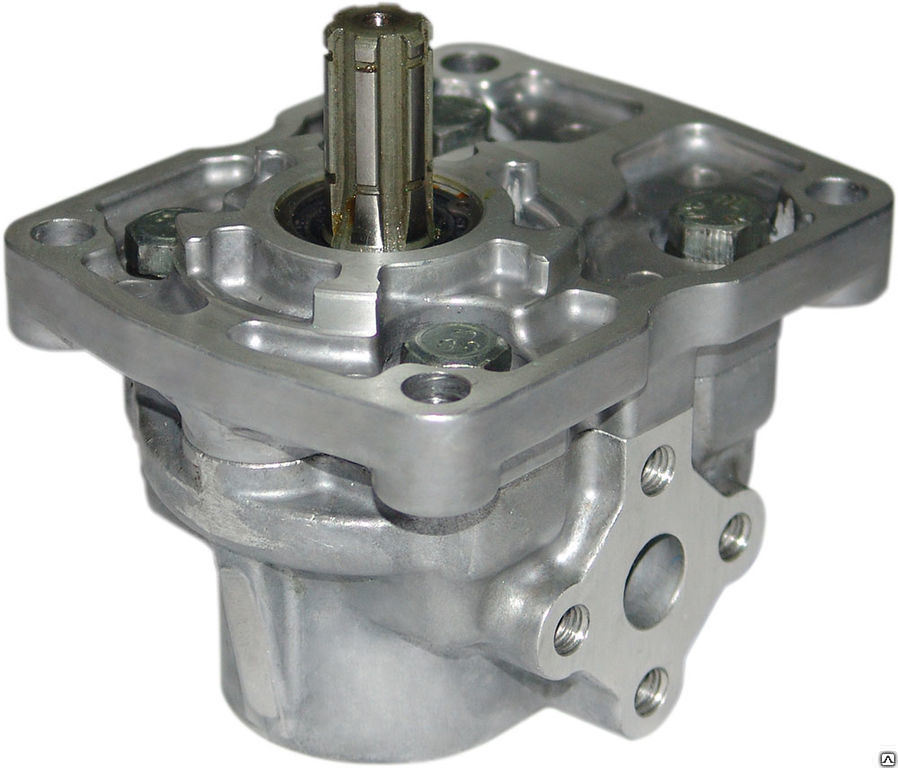

Насос НШ 50
Две марки левосторонних и правосторонних агрегатов: НШ50-4 и НШ50А-3. 50 см3 рабочий объем, номинальное давление 16 – 20 МПа.
Ставится на такие тракторы как ДТ, машины МАЗ и БелАЗ.
Таблица 8. Технические характеристики насосов НШ50-4 и НШ50А-3
Мало для НШ50А-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.
Мало для НШ50-4: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.

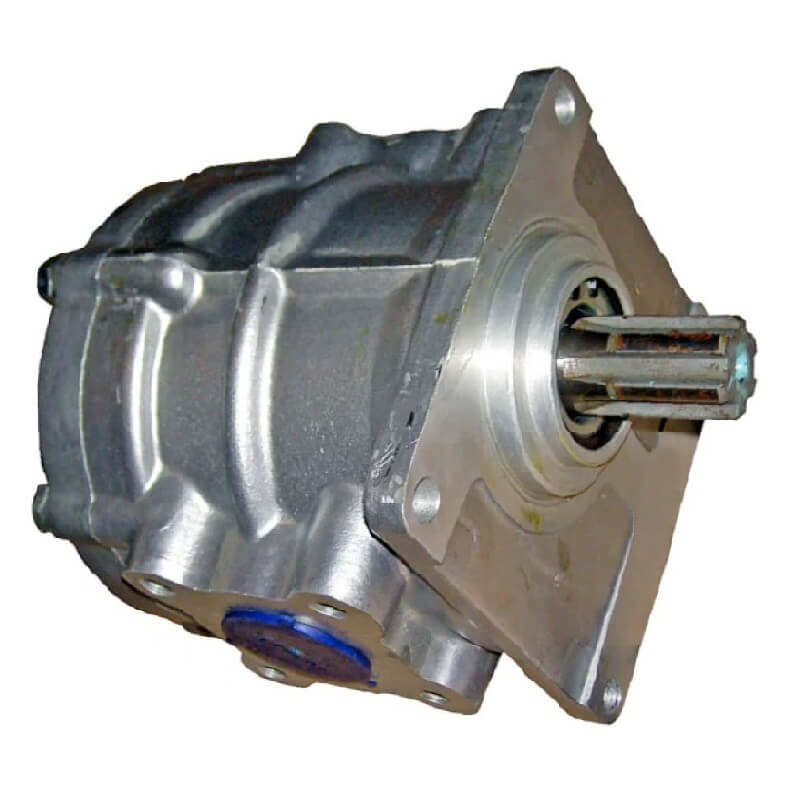

Насосы НШ 71 и НШ 100
Четыре марки левосторонних и правосторонних насосов НШ100-4, НШ100А-3, НШ71-4 и НШ71А-3. Рабочий объем 100 и 71 см3. Номинальное давление 20 и 16 МПа.
Таблица 9. Технические характеристики насосов НШ100-4, НШ100А-3, НШ71-4 и НШ71А-3.
Насос НШ 250
Две марки левосторонних и правосторонних насосов НШ250-4, НШ250А-4. Рабочий объем равен 250 см3, а номинальное давление равняется 25 МПа. Применяется на следующей технике: Т-330, Т-500, Т-25.01, Т-35.01, Т-50.01.
Таблица 10. Технические характеристики насосов НШ250-4, НШ250А-4.
