Разъёмные соединения, таблицы соединений | Символы УГО для Visio
- Главная
- Библиотеки Visio
- Схема электрическая принципиальная.
- Состав
- Разъемные соединения, таблицы соединений.
Трафареты Visio:
Трафарет Visio Разъемные соединения, таблицы соединений.
| Фигура Visio | Условное обозначение |
|---|---|
Клеммная колодка. |
|

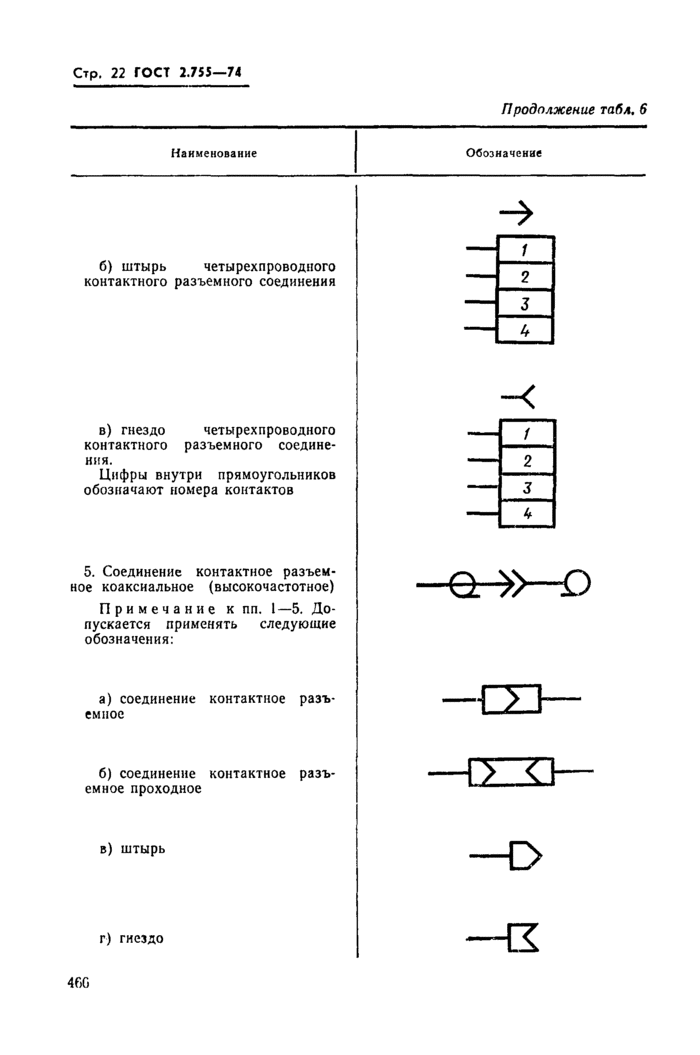

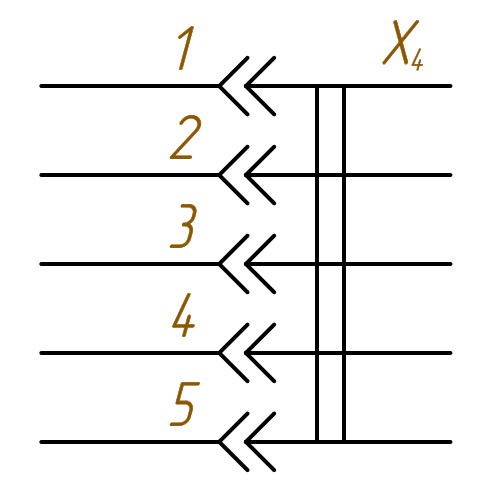

| Клеммная колодка 2-12 клемм. | |
| Клеммная колодка 13-22 клемм. | |
| Штепсельное соединение. | |
| Штепсельное соединение 2-12 соединений. | |
| Штепсельное соединение 13-22 соединений. | |
| Гнездовой контакт. | |
| Гнездовой контакт 2-12 соединений. | |
| Гнездовой контакт 13-22 соединений. | |
| Штыревой контакт. | |
| Штыревой контакт 2-12 соединений. | |
| Штыревой контакт 13-22 соединений. | |
| Соединительный узел. | |
| Соединение, подвижная часть. | |
| Соединение, неподвижная часть. | |
Соединительное звено, замкнутое или открытое. |
|
| Соединительное звено, на 2 направления. | |
| Соединительное звено, на 3 направления. |
Примечание: количество клемм для клеммных колодок и количество контактов для штепсельных соединителей изменяется с помощью маркера ширины фигуры Visio.
Изменение количества контактов для штепсельного соединителя.
| Фигура Visio | Таблица соединений |
|---|---|
| Таблица входных и выходных цепей (по ГОСТ 2.702-2011, рис. 9) | |
| Таблица соединений (по ГОСТ 2.702-2011, рис. 11а) | |
| Таблица соединений (по ГОСТ 2.702-2011, рис. 11б) | |
| Таблица соединений (по ГОСТ 2.702-2011, рис. 13а) | |
Таблица соединений (по ГОСТ 2. 702-2011, рис. 13б) |
|
| Таблица соединений (по ГОСТ 2.702-2011, рис. 14а) | |
| Таблица соединений (по ГОСТ 2.702-2011, рис. 14б) |
Для всех выше представленных шаблонов, можно изменить ширину таблиц с помощью маркеров выделения и ширину колонок с помощью управляющих маркеров.
А так же, в контекстном меню фигуры таблицы:
- показать или скрыть Наименование граф (заголовок таблицы),
- линии строк сделать тонкими или равными толщине линий таблицы,
- отобразить таблицу зеркально,
- повернуть таблицу вертикально или горизонтально,
- поменять местами разъем и штекер в символе разъемного соединения.
Рис. 1. Контекстное меню шаблона Visio Таблица соединений.
Количество строк таблиц, меняется в таблице данных фигуры от 1 до 25 или устанавливается параметр автоматически (рис. 2).
Рис. 2. Таблица данных шаблона Visio Таблица соединений.
В режиме автоматически, строки добавляются в режиме заполнения, в зависимости от количества текстовых строк (Enter — новая строка, Tab — переход в новую колонку).
Примечание: таблицы соединений располагаются непосредственно на схеме, поэтому при изменении масштаба документа, все элементы таблиц изменяют свои размеры пропорционально изменению размеров элементов схемы.
- Назад
- Вперед
Маркировка клемм на DIN-рейку | Маркировка DEGSON
09.08.2022
Маркировка для клемм на DIN-рейку 1,5мм
2| Фото | Артикул | Наименование | Описание |
|
|
92118900095 |
ZB3. 5-10P-19-01A(H)
|
Маркировка горизонтальная для клемм DS 1,5мм2, ширина 3,5мм, цифры 1-10 |
|
|
92118900096 | ZB3.5-10P-19-02A(H) | Маркировка горизонтальная для клемм DS 1,5мм2, ширина 3,5мм, цифры 11-20 |
|
|
92118900097 | ZB3.5-10P-19-03A(H) | Маркировка горизонтальная для клемм DS 1,5мм2, ширина 3,5мм, цифры 21-30 |
|
|
92118900094 | ZB3.5-10P-19-00A(H) | Маркировка горизонтальная универсальная 1,5мм2, ширина 3,5мм, пустая |
Маркировка для клемм на DIN-рейку 2,5мм
2| Фото | Артикул | Наименование | Описание |
|
|
92118900295 | ZB5-10P-19-40A(H) |
Маркировка горизонтальная универсальная 2,5мм |
|
|
92118900159 | ZB5-10P-19-19A(H) | Маркировка горизонтальная универсальная 2,5мм2, ширина 5,2мм, цифры 11-20 |
|
|
92118900160 | ZB5-10P-19-20A(H) | Маркировка горизонтальная универсальная 2,5мм2, ширина 5,2мм, цифры 21-30 |
|
|
92118900166 | ZB5-10P-19-21A(H) | Маркировка горизонтальная универсальная 2,5мм2, ширина 5,2мм, цифры 31-40 |
|
|
92118900169 | ZB5-10P-19-22A(H) | Маркировка горизонтальная универсальная 2,5мм 2, ширина 5,2мм, цифры 41-50 |
|
|
92118900224 | ZB5-10P-19-32A(H) | Маркировка горизонтальная универсальная 2,5мм2, ширина 5,2мм, цифры 51-60 |
|
|
92118900235 | ZB5-10P-19-33A(H) | Маркировка горизонтальная универсальная 2,5мм2, ширина 5,2мм, цифры 61-70 |
|
|
92118900246 | ZB5-10P-19-34A(H) | Маркировка горизонтальная универсальная 2,5мм2, ширина 5,2мм, цифры 71-80 |
|
|
92118900296 | ZB5-10P-19-41A(H) |
Маркировка горизонтальная универсальная 2,5мм |
|
|
92118900307 | ZB5-10P-19-42A(H) | Маркировка горизонтальная универсальная 2,5мм2, ширина 5,2мм, цифры 91-100 |
Маркировка для клемм на DIN-рейку 4мм
2| Фото | Артикул | Наименование | Описание |
|
|
92118900431 | ZB6-10P-19-09A(H) | Маркировка горизонтальная универсальная 4мм2, ширина 6,2мм, цифры 1-10 |
|
|
92118900440 | ZB6-10P-19-10A(H) | Маркировка горизонтальная универсальная 4мм2, ширина 6,2мм, цифры 11-20 |
|
|
92118900448 | ZB6-10P-19-11A(H) | Маркировка горизонтальная универсальная 4мм2, ширина 6,2мм, цифры 21-30 |
|
|
92118900459 | ZB6-10P-19-12A(H) | Маркировка горизонтальная универсальная 4мм2, ширина 6,2мм, цифры 31-40 |
|
|
92118900469 | ZB6-10P-19-13A(H) | Маркировка горизонтальная универсальная 4мм2, ширина 6,2мм, цифры 41-50 |
|
|
92118900503 | ZB6-10P-19-17A(H) |
Маркировка горизонтальная универсальная 4мм |
|
|
92118900508 | ZB6-10P-19-18A(H) | Маркировка горизонтальная универсальная 4мм2, ширина 6,2мм, цифры 61-70 |
Маркировка для клемм на DIN-рейку 6мм
2| Фото | Артикул | Наименование | Описание |
|
|
92118900579 | ZB8-10P-19-01A(H) | Маркировка горизонтальная универсальная 6мм2, ширина 8мм, цифры 1-10 |
|
|
92118900580 | ZB8-10P-19-02A(H) | Маркировка горизонтальная универсальная 6мм2, ширина 8мм, цифры 11-20 |
|
|
92118900581 | ZB8-10P-19-03A(H) | Маркировка горизонтальная универсальная 6мм2, ширина 8мм, цифры 21-30 |
|
|
92118900582 | ZB8-10P-19-04A(H) | Маркировка горизонтальная универсальная 6мм2, ширина 8мм, цифры 31-40 |
Маркировка для клемм на DIN-рейку 10мм
2| Фото | Артикул | Наименование | Описание |
|
|
92118900025 | ZB10-10P-19-01A(H) | Маркировка горизонтальная универсальная 10мм2, ширина 10мм, цифры 1-10 |
|
|
92118900026 | ZB10-10P-19-02A(H) | Маркировка горизонтальная универсальная 10мм2, ширина 10мм, цифры 11-20 |
|
|
92118900027 | ZB10-10P-19-03A(H) | Маркировка горизонтальная универсальная 10мм2, ширина 10мм, цифры 21-30 |
|
|
92118900028 | ZB10-10P-19-04A(H) | Маркировка горизонтальная универсальная 10мм2, ширина 10мм, цифры 31-40 |
Маркировка для клемм на DIN-рейку 16мм
2| Фото | Артикул | Наименование | Описание |
|
|
92118901290 | ZT12-10P-19-00A(H) | Маркировка горизонтальная универсальная 16мм2, ширина 12,2мм, пустая |
Концевые стопоры на DIN-рейку
Предлагаются стопоры клеммного ряда как винтовые, так и на защелке.
Винтовые есть низкие (для проходных клемм) и высокие (для многоуровневых клемм). Вщелкивающиеся не имеют возможности установки держателя маркировки, поэтому предлагается отдельный держатель маркировки клеммного ряда.
| Фото | Артикул | Наименование | Описание |
|
|
11060000073 | E-PC-01P-11-00A(H) | Стопор концевой винтовой, серый, ширина 9,5мм |
| 11060000074 | E-PC-01P-11-1000A(H) | Стопор концевой винтовой, серый, ширина 9,5мм | |
|
|
11060000214 | DLM2-01P-17-00A(H) | Держатель маркировки для концевого стопора E-PC |
|
|
11060000127 | E-WS-01P-11-00A(H) | Стопор концевой вщелкивающийся, серый, ширина 10мм |
|
|
11060000210 | DBE-1-01P-11-00A(H) | Маркировка клеммного ряда |
Купить клеммы на DIN-рейку (клеммы на ДИН-рейку) производителя DEGSON (ДЕГСОН) или сделать заказ онлайн можно на сайте официального дистрибьютера – компании «МИГ Электро», а также в любом из наших офисов в РФ: Москве, Санкт-Петербурге, Екатеринбурге, Казани и Ростове-на-Дону.
Если вы проживаете в другом городе, то мы поможем организовать доставку по указанному вами адресу транспортной компанией.
Получить консультацию службы технической поддержки и узнать цену на клеммы на DIN-рейку бренда DEGSON можно по многоканальному бесплатному номеру: 8 (800) 775-70-92 или по электронной почте: [email protected].
Поделиться:
Просмотров 562
Общие обозначения клемм — бортовая диагностика ilexa
Общие обозначения клемм согласно DIN 72552 | |
Номер/имя терминала | Определение |
Катушка зажигания | |
1 | Низкое напряжение |
4 | Высокое напряжение |
4а | От катушки зажигания I клемма 4 |
4б | От катушки зажигания II клемма 4 |
15 | Переключился на положительный. |
15а | Выход на последовательном резисторе к катушке зажигания и к стартеру (Балластный резистор, распространенный на старых автомобилях с катушкой более низкого напряжения) |
Свеча накаливания и выключатель стартера | |
17 | Старт |
19 | Предварительное накаливание |
Аккумулятор | |
30 | Положительная клемма аккумулятора (прямая) / обычно называемая Permanent Live |
30а | Замена батареи 12/24В. |
31 | Провод заземления/заземления. Минус или земля (прямой) |
31а | Обратный трубопровод к аккумулятору II отрицательный |
31б | Обратный провод к отрицательному аккумулятору или массе через переключатель или реле (переключаемый отрицательный) |
31с | Обратный трубопровод к аккумулятору I отрицательный |
Электродвигатели | |
32 | Обратная линия * |
33 | Главный терминал * |
33а | Самостоятельная парковка |
33б | Шунт поле |
33ф | для второго режима пониженной скорости вращения |
33 г | для третьего режима пониженной скорости вращения |
33ч | для четвертого режима пониженной скорости вращения |
33л | Поворот влево (против часовой стрелки) |
33Р | Вращение вправо (по часовой стрелке) |
* Возможна клемма обратной полярности 32/33 | |
Стартер | |
45 | Отдельный выход реле стартера; |
стартер | вход (первичный ток) |
Двойные пускатели | параллельная активация |
Пусковое реле включения шестерни | |
текущий | |
45а | Стартер I выход |
Стартер I и II вход | |
45б | Выход стартера II |
Проблесковый маячок (генератор импульсов) | |
49 | Введите |
49а | Выход |
49б | Выход на вторую схему мигалки |
49с | Выход на третью схему мигалки |
Терминал | Определение |
Электродвигатели стеклоочистителей | |
53 | Вход двигателя стеклоочистителя (+) |
53а | Стеклоочиститель (+) самостоятельный парковочный |
53б | Грязесъемник (шунтовая обмотка) |
53с | Насос омывателя ветрового стекла |
53e | Стеклоочиститель (тормозная обмотка) |
53i | Электродвигатель стеклоочистителя (с постоянным магнитом и третьей щеткой для более высокой скорости) |
Освещение | |
55 | Противотуманные фары |
56 | Налобные фонари |
56а | Дальний свет с контрольной лампой |
56б | Ближний свет |
56д | Контакт фары-мигалки |
57а | Стояночный фонарь |
57л | Фонарь габаритный левый |
57р | Фонарь стояночный правый |
58 | Боковые габаритные, задние, номерного знака и приборные фонари |
58л | Слева |
58Р | Право |
Генератор и регуляторы напряжения | |
61 | Индикатор заряда генератора |
Б+ | Положительная клемма аккумулятора |
Б- | Минусовая клемма аккумулятора |
Д+ | Положительная клемма генератора |
Д- | Минусовая клемма генератора |
ДФ | Обмотка возбуждения генератора |
ДФ1 | Обмотка возбуждения генератора 1 |
ДФ2 | Обмотка возбуждения генератора 2 |
У, В, Ш | Клеммы трехфазные |
Аудио / Развлекательные системы | |
75 | Радиоприкуриватель |
76 | Громкоговоритель |
Переключатели | |
Размыкающий/перекидной контакт | |
81 | Введите |
81а | 1-й выход, сторона НЗ |
81б | 2-й выход, сторона НЗ |
НО контакт | |
82 | Введите |
82а | 1-й выход |
82б | 2-й выход |
82з | 1-й вход |
82 года | 2-й вход |
Многопозиционный переключатель | |
83 | Введите |
83а | Выходная позиция 1 |
83б | Положение выхода 2 |
83л | Выходная позиция слева |
83Р | Выходное положение справа |
Реле тока | |
84 | Контакт реле ввода-вывода |
84а | Выходной диск |
84б | Контакт выходного реле |
Коммутационное реле | |
85 | Выход (конец обмотки минус или земля) |
86 | Вход (начало обмотки) |
86а | Начало обмотки/ 1-я обмотка |
86б | Отвод обмотки/ 2-я обмотка |
Релейный контакт для размыкающего контакта и переключающего контакта: | |
87 | Введите |
87а | 1-й выход (сторона НЗ) |
87б | 2-й выход |
87с | 3-й выход |
87з | 1-й вход |
87 лет | 2-й вход |
87x | 3-й вход |
Релейный контакт для нормально разомкнутого контакта: | |
88 | Введите |
Релейный контакт для нормально разомкнутого контакта и переключающего контакта (сторона нормально разомкнутого контакта): | |
88а | 1-й выход |
88б | вывод |
88с | 3-й выход |
Релейный контакт для нормально разомкнутого контакта: | |
88з | 1-й вход |
88 лет | 2-й вход |
88x | 3-й вход |
Лампа указателя поворота | |
С | 1-й индикатор |
С2 | 2-я контрольная лампа |
С3 | 3-я контрольная лампа |
(например, для работы с двумя прицепами) | |
Л | Лампа указателя поворота левая |
Р | Лампа указателя поворота правая |
| S | Аксессуар под напряжением или ключом при обнаружении |
Обычно называется Ignition Live
Положительная клемма аккумулятора II- Следующий
Обозначения клемм термостата Качество проводки HVAC 101
Содержание
Обозначения клемм термостата Объяснение — Вы подключаете новый термостат или собираетесь подключить новый термостат и хотите понять, какие обозначения клемм есть на вашем старом и новом термостате.
Почему такая загадка с этими терминальными обозначениями? Как только вы поймете, как это работает, все станет здравым смыслом. Это до тех пор, пока тот, кто подключил термостат, изначально следовал коду обозначений здравого смысла.
Хорошим примером этого является то, что я открывал термостаты и видел черный цвет на клемме R. Зеленый используется для клеммы W, а красный используется для клеммы Y. Как только вы увидите провод термостата и доступные цвета провода термостата, вы поймете. Что касается тех нетрадиционных проводных термостатов, которые я видел, я могу только предположить, что человек был дальтоником. И это дает им преимущество сомнения. Теперь к обозначениям.
Здесь мы объясним обозначения, куда они идут и что контролируют. Мы также будем ссылаться на другую статью о цветах для обозначений термостатов. Мы получаем тонны писем и комментариев на эту тему, поэтому мы подумали, что попытаемся вам помочь. Надеюсь, вы лучше поймете, как работает ваш термостат, изучив эти обозначения клемм термостата.
Обозначения клемм термостата Пояснения
Сначала мы начнем с самой клеммной колодки термостата. Он спрятан за самим термостатом и на небольшой пластине, называемой основанием термостата. На нем есть маленькие буквы, которые отличаются от термостата к термостату, но наиболее распространенные обозначения: R или RH и RC, G, Y, W и C .
Для тепловых насосов обычно имеются клеммы O и B . Есть и другие, и мы объясним их по ходу дела. Что это за загадочные терминалы, куда они ведут и что контролируют?
Список
Обозначения терминала термостата Объяснения
| Обозначение термостата Объяснение | ||||
|---|---|---|---|---|
REMNING | 902 | REMNING | 902 | REMINLING 9000 . Это происходит от 24-вольтового трансформатора, который подает питание на термостат и передает питание на устройство, которым он управляет. |
| Клеммы RC/RH | Клемма RC является клеммой для 24-вольтового горячего питания и передает питание на контур охлаждения кондиционеров. Если у вас есть терминал RC, то у вас также есть терминал RH. Клемма RH передает питание 24 В в контур отопления при запросе тепла. Если у вас выскочили эти клеммы (провод, который проходит между этими двумя клеммами), то у вас один трансформатор. Если у вас есть отдельные красные провода на этих клеммах, то у вас есть две системы трансформаторов — одна для системы отопления и одна для системы охлаждения. См. эту страницу для объяснения того, почему ваша система должна иметь два трансформатора. | |||
| Клемма G | Клемма G предназначена для реле вентилятора внутреннего блока. Он получает питание 24 В от клеммы R и включает вентилятор внутреннего блока при запросе на запуск вентилятора или при вызове на охлаждение. Вентилятор управляется по-разному для тепла. | |||
| Клемма Y | Клемма Y — это клемма для реле охлаждения в конденсаторном блоке вашего кондиционера (и тепловых насосов). Когда термостат вызывает кондиционер, контакты внутри термостата замыкаются, и Y получает питание 24 В и передает его на контактор компрессора внутри конденсаторного блока. Это, в свою очередь, включает компрессор и двигатель вентилятора конденсатора. То же самое происходит для плавки с еще одним дополнительным случаем, описанным ниже. Дополнением к этой клемме является клемма Y2 для второй ступени охлаждения, если система оборудована двухступенчатым охлаждением. | |||
| Клемма W | Клемма W управляет системой отопления. Если у вас есть печь или котел, то эти приборы получают сигнал питания 24 вольта от клеммы W в термостате. С котлами все немного по-другому, в зависимости от типа вашего котла. Водогрейный котел управляется аквастатом, который включает и выключает котел в зависимости от температуры котла. Есть много других способов управления котлом, но обычно при запросе на нагрев клемма W в термостате закрывается и получает питание от клеммы R. Эта мощность обычно включает реле, которое включает циркуляционный насос контура трубопроводов котла. Вода циркулирует по контуру, и у вас есть тепло. Котел включается и выключается в зависимости от температуры воды, а не от термостата. Печи включаются клеммой W при подаче питания на реле. Газовые печи автоматически включают внутренний вентилятор с помощью другого элемента управления в печи. Дополнением к клемме W является клемма W2, предназначенная для нагрева второй ступени. Некоторые системы и термостаты даже имеют W3 для обогрева третьей ступени. | |||
| Клемма C | Клемма C представляет собой общий провод 24 В (в отличие от горячего). Эта клемма необходима для питания термостата, так как термостату для работы требуется источник питания. Эта клемма похожа на нейтральную сторону 120-вольтовой цепи. Базовая схема нуждается в источнике, пути и нагрузке. В этом случае источником является трансформатор, нагрузкой — термостат, а путем — клемма R и клемма С, которые обеспечивают обратный путь к 24-вольтовому трансформатору. | |||
| Клемма O | Клемма O используется для управления реверсивным клапаном большинства марок тепловых насосов. Когда термостат теплового насоса требует охлаждения, этот терминал закрывается и активирует реверсивный клапан, заставляя его переключаться из положения нагрева по умолчанию в положение охлаждения. Это делается для защиты от нагрева, который считается более важным, чем охлаждение. Если реверсивный клапан или его соленоид выйдут из строя по какой-либо причине, у вас, вероятно, все еще будет тепло. В большинстве случаев обходиться без кондиционера безопаснее, чем без отопления. | |||
| Клемма B | Клемма B также предназначена для реверсивного клапана, за исключением того, что в этом случае он переключается из положения по умолчанию охлаждения в положение нагрева внутри теплового насоса. Обычно это происходит в системах с тепловым насосом Rheem и Ruud. | |||
| Клеммы S1, S2 или T | Эти клеммы используются для датчика температуры наружного воздуха. Этот тип установки обычно зарезервирован для тепловых насосов, но также может быть и для термостата кондиционера. | |||
Например, если вы включите вентилятор, включите только термостат, переключатель внутри термостата полностью замкнет цепь и подаст питание на реле вентилятора. Таким образом, мощность 24 В будет поступать от трансформатора и передаваться на клемму G, которая управляет реле вентилятора. Если ваш термостат имеет только клемму R (а не отдельные клеммы RH и RC), то клемма R будет передавать питание на все остальные клеммы, кроме клеммы C.Обозначения клемм термостата — Заключение
В разных термостатах разных производителей есть другие обозначения клемм, и клеммы обычно предназначены для управления различными компонентами в системе HVAC, такими как увлажнитель или электронный очиститель воздуха. Всегда читайте руководство пользователя и фотографируйте, как подключен текущий термостат, прежде чем отсоединять проводку. Кроме того, всегда выключайте питание, прежде чем прикасаться к проводам.
