Ограничитель разряда аккумулятора: Ограничитель разряда аккумулятора 12-24V купить недорого цены со скидкой, звоните ☎

Все своими руками Ограничитель разрядки аккумуляторной батареи

Опубликовал admin | Дата 20 сентября, 2014

     Всем известно, что глубокая разрядка аккумуляторных батарей резко уменьшает срок эксплуатации последних. Для того чтобы исключить такой режим работы аккумуляторов применяют различные схемы – ограничители разрядки. С появлением микросхем и мощных полевых переключательных транзисторов такие схемы стали иметь небольшие габариты, стали более экономичными.

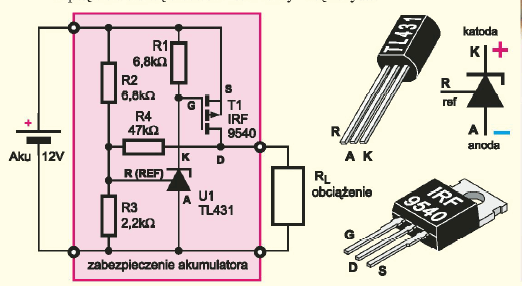

     Схема ограничителя, ставшая уже классической, показана на рисунке 1, ее можно встретить во многих схемах радиолюбителей. Устройство предназначено для работы в составе бесперебойного источника питании домашнего инкубатора. Полевой транзистор VT1 – IRF4905 в данной схеме выполняет функцию ключа, а микросхема КР142ЕН19 является компаратором напряжения.

     При замыкании контактов К1, это контакты реле, которые подключают аккумулятор при отсутствии напряжения сети 220В, на схему подается напряжение с аккумуляторной батареи GB1, но так как сам по себе транзисторный ключ открыться не может, то для его запуска введены два дополнительных элемента – С1 и R2.

И так, при появлении напряжения на входе, начинает заряжать конденсатор С1. В первый момент начала его заряда затвор транзистора оказывается зашунтирован этим конденсатором на общий провод схемы. Транзистор открывается и если напряжение на аккумуляторной батарее находится выше установленного на компараторе порога, он остается открытым и далее, если же напряжение ниже…, то транзистор сразу же закрывается. Порог отключения аккумулятора от нагрузки устанавливается резистором R3. Компаратор работает следующим образом. По мере разряда аккумуляторной батареи напряжение на выводе 1 микросхемы DA1 КР142ЕН19 будет уменьшаться и как только оно приблизится к опорному напряжению данной микросхемы -2,5В, начнет увеличиваться напряжение на ее выводе 3, что соответствует уменьшению напряжения на участке исток-затвор транзистора VT1. Транзистор начнет закрываться, что приведет к еще большему уменьшению напряжению на выводе 1 DA1. Возникает лавинообразный процесс закрывания VT1. В результате этого нагрузка будет отсоединена от аккумулятора. Ток нагрузки, коммутируемый данным транзистором, может быть увеличен в разы при условии соблюдения теплового режима транзистора. Я имею в виду установку его на радиатор, но не забывайте, что при температуре кристалла 100°С, максимальный ток стока уменьшается до 52А. Мощность стока транзистора 200Вт дана в справочнике для температуры 25°С.

     Резистор R1 нужен для создания необходимого тока через микросхему, который должен быть не менее одного миллиампера. Конденсаторы С1 и С3 блокировочные. R4 это сопротивление нагрузки. Если последовательно с нагрузкой включить диод, лучше с барьером Шоттки, то можно ввести в данную схему индикатор перехода работы на аккумуляторную батарею – светодиод HL1. Для экономии энергии батареи в качестве индикатора лучше взять сверхъяркий светодиод и подобрать номинал резистора R по нужной яркости.

Рисунок печатной платы ограничителя разряда аккумулятора скачать можно здесь.

Скачать “Ограничитель разрядки аккумуляторной батареи” Ogran-zaryda-akkum. rar – Загружено 1028 раз – 6 КБ

Обсудить эту статью на — форуме «Радиоэлектроника, вопросы и ответы».

Просмотров:11 625

Защита аккумулятора 12 В от глубокого разряда — volstr.ru

Возникла у меня необходимость защиты аккумулятора от глубокого разряда. И основное требование к схеме защиты, что бы после разряда аккумулятора, она отключила нагрузку, и не смогла ее самостоятельно включить, после того как аккумулятор немного наберет напряжение на клеммах, без нагрузки.

Схема:

За основу схемы здесь взят 555-й таймер, включенный в качестве генератора одиночного импульса, который после достижения минимального порогового напряжения, закроет затвор транзистора VT1 и отключит нагрузку. Схема сможет включить нагрузку только после отключения, и повторного подключения питания.

Плата (Зеркалить не нужно):

Плата SMD (Нужно зеркалить):

Все SMD резисторы — 0805. Корпус MOSFET — D2PAK, но можно и DPAK.

При сборке, стоит обратить внимание на то, что под микросхемой (в плате на DIP компонентах) есть перемычка и про нее главное не забыть!

Настраивается схема следующим образом: резистор R5 выставляется в верхнее по схеме положение, далее подключаем ее к источнику питания с выставленным на нем напряжением, при котором она должна отключить нагрузку. Если верить википедии, то напряжение полностью разряженного 12-и Вольтового аккумулятора соответствует 10,5 Вольт, это и будет нашим напряжением отключения нагрузки. Далее вращаем регулятор R5 до тех пор, пока нагрузка не отключится. Вместо транзистора IRFZ44 можно использовать практически любой мощный низковольтный MOSFET, необходимо только учитывать, что он должен быть рассчитан на ток, раза в 2 больше, чем будет максимальный ток нагрузки, а напряжение затвора должно быть в пределах напряжения питания.

При желании, подстроечный резистор можно заменить на постоянный, номиналом 240 кОм и при этом резистор R4 необходимо заменить на 680 кОм. При условии, что порог у TL431 2,5 Вольта.

Потребляемый ток платой — около 6-7 mA.

Ссылка на скачивание архива: Схема и плата

Ссылки на покупку компонентов:
NE555 DIP-8 — http://ali.pub/quc7w
NE555 SMD — http://ali.pub/0bvoe
IRFZ44 — http://ali.pub/wv9yu
50N06 SMD — http://ali.pub/brcmx
Резисторы 3296W 1М — http://ali.pub/9mufl
Набор SMD резисторов 0805 — http://ali.pub/dbwo9
TL431 TO-92 — http://ali.pub/9d1sa
TL431 SOT-23 — http://ali.pub/36zsk
1N4148 DO-35 — http://ali.pub/w7hoq
1N4148 SMD — http://ali.pub/lyjgo
Колодка 5 мм Шаг G — http://ali.pub/y46oi
Готовая плата — http://ali.pub/1fvi8

ОГРАНИЧИТЕЛИ РАЗРЯДА АККУМУЛЯТОРНЫХ БАТАРЕЙ

ОГРАНИЧИТЕЛИ РАЗРЯДА АККУМУЛЯТОРНЫХ БАТАРЕЙ На главную

Для питания портативных приемников часто используются миниатюрные кадмиево-никелевые аккумуляторы.

Преимущества их перед гальваническими батареями очевидны. Однако реальный срок службы указанных аккумуляторов заметно сокращается, если разряд их осуществляется до напряжения, меньшего чем допустимое значение. Поэтому в отечественной и зарубежной радиолюбительской литературе за последние годы участились описания приставок, призванных автоматически предотвращать глубокий разряд аккумуляторов.

Рис. 59. Схема ограничителя разряда аккумуляторов на двух транзисторах



На рис. 59 приведена принципиальная схема устройства, ограничивающего разряд аккумуляторов 7Д-0.1. Оно работает следующим образом. После включения приемника выключателем В1 происходит заряд конденсатора С1

от батареи по цепи: + Б1, Bl, C1, параллельно включенные резистор R4 и переход эмиттер — база транзистора Т2, -Б1. Переходной процесс заряда конденсатора С1 приводит к открыванию транзистора Т2 вследствие кратковременного импульса тока через его переход эмиттер — база. Тогда падение напряжения на резисторе R1, включенном в коллекторную цепь транзистора Т2, открывает транзистор Т1 до насыщения. При этом напряжение источника питания — батареи Б1 — через малое сопротивление насыщенного транзистора Т1 поступает в приемник и одновременно открывает стабилитрон Д1, если напряжение батареи аккумуляторов Б1 превышает его напряжение стабилизации. Падение напряжения на резисторе R4, создаваемое током стабилитрона Д1, поддерживает транзистор Т2, а следовательно, и транзистор Т1 в открытом состоянии. Таким образом, напряжение питания остается подключенным к приемнику и цепи стабилитрона не только во время заряда конденсатора С1, но и по окончании этого переходного процесса.

Если же напряжение батареи аккумуляторов упадет ниже напряжения стабилизации стабилитрона Д1, он закроется, и ток через резистор R4 практически прекратится, вызывая тем самым закрывание транзистора Т2. Закроется, следовательно, и проходной транзистор 77, который отключит от батареи Б1 нагрузку (приемник). После подзарядки батареи аккумуляторов, когда ее напряжение достигнет номинального значения, устройство на рис. 59 снова осуществляет контроль за разрядом батареи.

При повторении устройства тип стабилитрона выбирают из условия допустимого напряжения разряда. В частности, аккумуляторы 7Д-0,1 не должны разряжаться до напряжения, меньшего чем 5 — 6 В, что и определило выбор стабилитронов Д1 — КС156А с напряжением стабилизации 5,6±0,6 В. Налаживание устройства сводится к подбору сопротивления резистора R3. Его сопротивление должно быть таким, чтобы ограничитель надежно работал.

Этот ограничитель монтируют на гетинаксовой плате, которую желательно расположить внутри приемника. Конфигурация платы и ее размеры определяются типом приемника, с которым используется устройство.

На рис. 60 изображена принципиальная схема ограничителя разряда аккумуляторов 7Д-0.1, предложенного радиолюбителем Б. Богомоловым. Это устройство автоматически отключает приемник при уменьшении напряжения аккумуляторной батареи до значения 6 В.

Рис. 60. Схема ограничителя разряда аккумуляторов на трех транзисторах

Основным узлом ограничителя является триггер Шмитта, выполненный на транзисторах 77 и Т2, Выход триггера гальванически связан с базой транзистора ТЗ, работающего в ключевом режиме.

При напряжении аккумулятора, превышающем 6 В, через стабилитрон Д1 протекает небольшой ток, и падение напряжения на резисторе R4 открывает транзистор 77. Транзистор Т2 при этом закрывается действующим на его базе коллекторным напряжением транзистора 77. В результате этого возрастает положительное напряжение на коллекторе Т2 и базе ТЗ. Транзистор ТЗ поэтому открывается, замыкая цепь питания приемника. Отметим, что описанные процессы происходят в устройстве лавинообразно.

При уменьшении напряжения батареи аккумуляторов до 6 В ток через стабилитрон Д1 прекращается. Тогда транзистор 77 закрывается, а Т2 — открывается, закрывая в свою очередь транзистор ТЗ. Закрытый транзистор ТЗ имеет большое сопротивление участка «коллектор — эмиттер», поэтому он, по существу, отключает приемник от аккумуляторной батареи, предотвращая тем самым ее дальнейший разряд.

Рис. 61. Схема экономичного ограничителя разряда аккумулятора

Конструктивно описанный ограничитель разряда был выполнен автором в виде объемного модуля размером 18X25X18 мм на базе двух печатных плат. Верхняя и нижняя печатные платы модуля изготовлены из стеклотекстолита. Между платами расположены электрорадиоэлементы. Такая конструкция была разработана с целью размещения ограничителя в карманном приемнике Естественно, что для других типов приемников конструкция устройства может быть другой.

Налаживание ус-тройства по рис. 60 сводится к подбору стабилитрона, обеспечивающего отключение приемника при заданном минимальном напряжении аккумулятора, а также к уточнению сопротивления резистора R1, обеспечивающего надежное срабатывание триггера.

На рис. 61 приведена еще одна схема ограничителя разрядки аккумулятора 7Д-0.1, предложенная радиолюбителем В. Обоевым. Этот ограничитель по сравнению с предыдущими отличается малым собственным потреблением энергии — 7 мВт при токе нагрузки 20~мА. Ограничитель отключает нагрузку от аккумулятора автоматически при снижении выходного напряжения ниже 7 В, максимальный ток нагрузки 100 мА.

Работает ограничитель следующим образом. При входном напряжении более 7 В через стабилитрон Д1 и резисторы R1, R2 протекает ток. Падением напряжения на резисторе R2 открывается транзистор Т2. При этом коллекторный ток транзистора Т2, ограниченный резистором R3, протекает через эмиттерно-базовый переход транзистора Т1, и последний открывается. Через транзистор ТЗ проходит весь ток нагрузки аккумулятора.

Когда напряжение аккумулятора уменьшается до значения U_ст + 1 В, где U_ct — напряжение стабилизации стабилитрона Д1, транзистор Т2, а следовательно, и 77, закроется, и нагрузка аккумулятора окажется отключенной.

Конденсатор С1 предотвращает отключение нагрузки при кратковременных бросках тока нагрузки, когда напряжение аккумулятора может оказаться ниже указанного значения. Резистор R1 ограничивает ток через стабилитрон Д1.

Напряжение отключения нагрузки от аккумулятора можно регулировать подбором сопротивления резистора R2.



И.И.Андрианов
