Оппозитный двигатель — Плюсы и минусы, принцип работы

Автор Servicing-Auto На чтение 5 мин Просмотров 308 Опубликовано

Оппозитный двигатель уже давно не новинка, но он все еще устанавливается на достаточно небольшое количество моделей. Наибольшее распространение такие двигатели получили в автомобилях марки Субару и транспортных средствах, которые производит концерт Фольксваген.

Главное отличие оппозитных движков от обычных, использующих внутренне сгорание, заключается в уникальном расположение поршней. Они расположены горизонтально, а не как в более привычных моделях, вертикально. Таким образом, мы и получаем второе название оппозитных агрегатов – горизонтальные двигатели. Поршни при этом расположены «парами» по сторонам. Работают они исключительно в горизонтальной плоскости, двигаясь то друг к другу, то изменяя направление в обратную сторону. Каждая из пар поршней имеет собственную пару валов распределения.

То есть, есть мы говорим об оппозитной восьмерке, то с каждой из сторон будет находится ровно по восемь клапанов. Также нельзя не отметить, что распределительный вал расположен в вертикальной плоскости, что также отличает данный тип движка от аналогов, где используется классическая схема с горизонтальными клапанами и распредвалом.

Содержание

  1. Для чего нужен оппозитный двигатель
  2. Плюсы оппозитного двигателя
  3. Минусы оппозитного двигателя
  4. Типы горизонтальных двигателей

Для чего нужен оппозитный двигатель

Несмотря на столь небольшое распространение, первые горизонтальные ДВС появились еще в далеком 1938 году. Тогда же их начали устанавливать на Фольксваген Жук, как раз купавшийся в любви автомобилистов как один из лучших представителей «бюджетников». После этого оппозитные двигатели появлялись в базовых комплектациях Порше.

Через два года в гонку за лучший оппозитный движок включилась компания Субару. Интересно, что в отличие от авто Фольксвагена, которые все еще в ограниченных количествах идут в серии с горизонтальным мотором, Субару достаточно быстро взяли технологию на вооружение в качестве основной. Даже сегодня большинство автомобилей марки Subaru встречаются именно с оппозитными восьмерками.

В принципе, создание такого двигателя было вынужденной мерой, так как конструкторы пытались снизить центр тяжести автомобиля. Как известно, чем они ниже, тем лучше себя ведет машина на дороге, поэтому, вопрос достаточно важный. Таким образом и появился горизонтальный тип движка, способный значительно улучшить ездовые характеристики и снизить крен на поворотах.

Плюсы оппозитного двигателя

Во-первых, говоря о плюсах такого типа движка, стоит упомянуть баланс. Работа действительно очень сбалансирована с высоким КПД. Когда цилиндры расположены в горизонтальной плоскости, а поршни работают друг от друга, получается эффект противовеса, благодаря которому обеспечивается довольно сильный баланс. Наиболее эффективной моделью, если брать во внимание баланс и управляемость, можно смело считать оппозитную шестерку.

Также нельзя не упомянуть о низком центре тяжести, что уже описано чуть выше в статье. Конечно, обычному бюджетному автомобилю, который ежедневно колесит по забитым городским улицам, подобный движок не слишком нужен. Но, любое авто со спортивными характеристиками крайне нуждается в низком центре тяжести, чтобы достигать устойчивости на дороге даже при крайне высоких скоростях.

Более того, оппозитные шестерки и восьмерки считаются очень прочными и надежными. Многие из таких двигателей перед первым капитальным ремонтом могут пройти до пятисот тысяч километров, что в разы превышает предел работы некоторых двигателей бюджетных моделей от того же Фольксвагена.

Минусы оппозитного двигателя

Без недостатков сегодня не обходится ни одно автомобильное устройство, и мотор – не исключение. К тому же, минусов хватает.

Вся проблема в конструктивных особенностях движка, которые делают ремонт очень дорогим. Конечно, это если сравнивать с обычными и более распространенными ДВС. Более того, далеко не каждый мастер может справиться с неполадками в горизонтальном двигателе – чаще всего исправить поломку можно только в фирменном сервисе, особенно в случае с Субару. Так, к примеру, если в обычном движке вы сможете самостоятельно произвести замену свечи, то с оппозитников такой «фокус» не пройдет – придется везти к мастеру.

Сложность конструкции действительно делает эксплуатацию не слишком комфортной. Масло расходуется невероятно быстро, а покупка авто с горизонтальной восьмеркой обойдется вам значительно дороже, чем спорткара с такими же характеристиками скорости и управляемости, но с обычным, вертикальным двигателем.

Но, минусы все же меркнут перед преимуществами. Вряд ли в ближайшие десять-пятнадцать лет от установки таких моторов откажутся производители спортивных машин, такие как Субару или Порше. А все потому, что благодаря использованию столь сложного и дорогого агрегата, любимые спортивные автомобили являются такими мощными, безопасными и быстрыми — какими мы их и знаем на протяжении десятилетий.

Типы горизонтальных двигателей

За семь с половиной десятков лет истории оппозитного движка, который был создан для баланса и экономии пространства под капотом спортивных автомобилей, появилось несколько основных типов и модификаций. Основные из них:

  1. BOXER от Субару. Поршни в цилиндрах удалены друг от друга на одинаковом расстоянии. Когда один находится на верхнем пределе своего движения, второй в этот момент расположен в наиболее низкой предельной точке движения.
  2. ОРОС долгое время был забытой моделью, но сегодня такие двигатели вновь начали ставить на автомобили и продолжили совершенствовать. Используется один коленвал. Каждый из цилиндров связан с двумя поршнями, которые идут навстречу друг к другу.
  3. Танковый ТДФ – оппозитный движок, который ставился в СССР на танки. Уникальная технология двухтактного мотора, которая сегодня дальше совершенствуется и используется в оборонной сфере. Правда, частный транспорт такими монстрами не оснащается.

Стоит отметить, что в сравнение даже с началом двухтысячных годов, современные оппозитники – более совершенные и продвинутые во всех планах. Самыми распространенными и популярными остаются шести- и восьмицилиндровые моторы.

Вибрации они практически не создают, что идеально подходит для спорткаров и авто премиум-класса. На данный момент чаще всего можно приобрести машину с оппозитной шестеркой. И поверьте, ее работой вы будете крайне довольны.

принцип работы, плюсы и минусы

Оппозитный двигатель — это не просто техника, которая опередила свое время, а на самом деле решение многих задач, которые не способны решить многие современные традиционные двигатели.

Содержание

  1. Что такое оппозитный двигатель? Видео
  2. Оппозитный двигатель Субару
  3. Принцип работы оппозитного двигателя. Видео
  4. Разновидность оппозитных двигателей
  5. Плюсы оппозитных двигателей
  6. Минусы оппозитных двигателей
  7. Различия между оппозитным и рядным четырехцилиндровым двигателем
  8. Сложности ремонта и обслуживания оппозитных двигателей

Что такое оппозитный двигатель? Видео

Оппозитный двигатель представлен особым типом силовой установки, которая напоминает сама по себе традиционный двигатель, однако цилиндры при этом расположены – горизонтально. В простонародье данный мотор получил название «боксер». Это обусловлено движением поршней друг от друга, либо же друг другу, навстречу. Однако, при этом два поршня находятся в одинаковом положении.

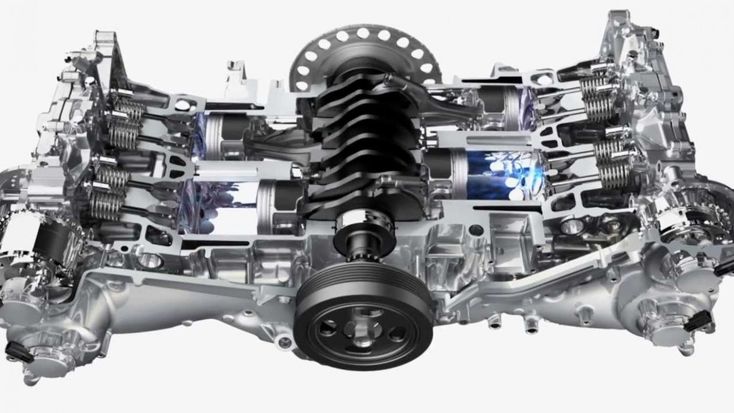

Оппозитный двигатель. Фото

Первым образцом является двигатель от компании Volkswagen в 1938 году. В то время агрегат состоял из 4-цилиндрового «оппозитника» объемом 2 литра, мощностью 150 лошадиных сил. После этого мотор приобрел популярность и начал широко использоваться.

Оппозитный двигатель Субару

На сегодняшний день оппозитные двигатели производят и устанавливают компании Subaru и Porsche. До недавнего времени такую участь также разделяли и Toyota, Honda, Ferrari, и само собой, родоначальник оппозитных моторов – Volkswagen. Подобные установки можно заметить не только в мотоциклах, автобусах фирмы Икарус, но и в некоторых танках.

Видео про оппозитный двигатель Субару:



Принцип работы оппозитного двигателя. Видео

Чтобы сформировать окончательную картину о том, что же из себя представляет оппозитный двигатель, следует разобраться в его строении. Повторим то же, что было сказано ранее – это ДВС, которому свойственна одна особенность – движение пары поршней производится в горизонтальной плоскости. Вторая же пара по соседству находится также в горизонтальном положении.

Общая сумма таких цилиндров может достигать 12, начинается, конечно же, отсчет с 2. Количество обязательно будет кратно двум. Наиболее популярными образцами являются 4 и 6 цилиндров. Опытные механики и профессионалы отметили, что схема работы 2-х и 4-х цилиндрового оппозитника не слишком то и отличается от традиционного двигателя. Особенности начинают проявляться начиная с шести цилиндров.

Видео принципа работы оппозитного двигателя  Субару:



Разновидность оппозитных двигателей

Не будет новостью, что сам принцип работы зависит от особенности вида агрегата. Это относится и к оппозитным двигателям.

Они делятся на:

  1. Оппозитные боксер, которые часто применяются в автомобилях марки Subaru. Что касается принципа их работы, то следует сказать, что поршни при этом располагаются за заранее определенной дистанции друг от друга, на одинаковом расстоянии от оси двигателя. Но при этом каждый поршень расположен отдельно друг от друга в цилиндрах. Данный принцип работы схож с поединков в боксе, откуда, собственно, и название;

    Оппозитный двигатель — боксер.

    Фото

  2. ОРОС кардинально отличается от боксера, как строением, так и последовательностью работы поршней. Данные агрегаты относятся к двухтактным. Один из цилиндров расположен сразу за двумя поршнями, которые прикреплены к единому коленчатому валу. Один из них ответственный за впуск смеси, второй – за своевременность выхода продуктов сгорания. В данной конструкции отсутствует головка, которая в большинстве случаев имеется на блоке цилиндра. К преимуществам ОРОС двигателей относится то, что поршни «работают на один коленчатый вал». Именно это позволяет создавать эти двигатели небольших размеров и массой. Из этого вытекает более широкая сфера их применения. Также этот двигатель одинаково работает что на дизельном топливе, что на бензиновом. При всем при этом поршни проходят гораздо меньше расстояние, в связи с чем сила трения в разы меньше, что продлевает жизнь двигателя. А еще, учитывая то, что он обладает меньшим размером и массой, следовательно, для его изготовления требуется в раза два меньше деталей.
    Это позволяет сэкономить средства. Общим недостатком ОРОС двигателей является то, что они не так давно были разработаны и по сей день совершенствуются. Из-за этого не стоит исключать непредвиденные проблемы в процессе его эксплуатации;

    ОРОС двигатель оппозитный. Фото

  3. Танковые двигатели. Оппозитный двигатель рассчитан также и на работу военной техники, имеющую крупные габариты. Поршни при этом делят один цилиндр и двигаются в одном и том же направлении, однако каждый имеет свой коленчатый вал. Камера сгорания создается в тот момент минимального расстояния между поршнями. Сходством с ОРОС является то, что в сами цилиндры входит воздух, а излишние газы с помощью турбонаддува удаляются. Данная силовая установка обладает мощностью в 700 лошадиных сил, предельное количество оборотов – 2000. Объем при этом равен шести, либо тринадцати литрам.

    Танковый оппозитный двигатель. Фото

Плюсы оппозитных двигателей

Вне зависимости от вида мотора, оппозитные двигатели имеют общие достоинства, среди которых можно выделить:

Минусы оппозитных двигателей

Разумеется, в мире нет ничего идеального, что можно сказать и о оппозитных двигателях. К недостаткам относятся:

  • Весьма большая сумма на обслуживание, которое требует вмешательство профессионалов;
  • Большая стоимость запчастей;
  • Сложность всей конструкции в целом;
  • Более высокая затрата масла при работе.

Но даже учитывая вышеперечисленные минусы, многим производителям это не мешает устанавливать оппозитные двигатели на свои автомобили. Перед этим происходит взвешивание всех плюсов и минусов.

Главный из плюсов является больше возможностей и шире перспективы. Ведь, по сути, все недостатки упираются в денежные средства. Однако, большая часть людей осознает тот факт, что за хорошее качество требуется отдавать больше денег. К тому же, использование оппозитных двигателей является следующей ступенью в технологическом развитии.



Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

  1. Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
  2. В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
  3. На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня. У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

Но всё-таки оппозитный двигатель не идеален, из-за того что поршни находятся не на одной линии друг с другом создаётся крутящий момент, который способствует вращению двигателя по вертикальной оси.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

  1. Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
  2. Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
  3. Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь  замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

Оппозитный мотор субару. Оппозитный двигатель. Какое масло лучше использовать для Субару

Главная / Советы

Продолжаю рассказывать про двигатели внутреннего сгорания. Причем я люблю рассказывать про не понятные двигатели для простого обывателя, например как от компании Volkswagen. Сегодня не менее интересный двигатель, который также устанавливается на узкий круг автомобилей. Речь пойдет об оппозитном двигателе. В основном сейчас такие агрегаты использует компания Subaru, а также корпорация Volkswagen Group, в своих автомобилях. Так что же это за двигатель такой? Читайте дальше…

– двигатель внутреннего сгорания, в котором поршни находятся горизонтально (или под углом в 180 градусов), в отличие от рядного двигателя внутреннего сгорания, у которого поршни находятся вертикально. То есть простыми словами — можно назвать горизонтальным двигателем. Поршни такого агрегата расположены — два справа и два слева. Во время работы поршни сходятся и расходятся в горизонтальной плоскости. Так как поршни разделены, каждая группа поршней имеет (два справа и два слева), два распределительных вала. То есть справа два распределительных вала – 8 клапанов и такие е же слева. Газораспределительные механизмы в оппозитном двигателе (распред. валы и клапана), находятся вертикально, в отличие от рядного классического двигателя, где они находятся горизонтально. Вот небольшая схема.

Первые оппозитные двигатели появились еще в 1938 годах, они устанавливались на автомобили Volkswagen Käfer (в шиком применении Фольксваген Жук). Именно компания Volkswagen впервые разработала горизонтально оппозитный двигатель. Некоторые современные автомобили, входящие в Volkswagen Group сейчас комплектуются такими двигателями (например Porsche 997, Porsche Boxster и т.д.). Также в 40 – е года прошлого компания SUBARU вела свою независимую разработку своего двигателя. И по сей день компания Subaru комплектует свои автомобили именно горизонтально — оппозитными двигателями.

Для чего был создан оппозитный двигатель?

Был создан для понижения центра тяжести автомобиля. Наверное, всем известно, что чем ниже центр тяжести, тем лучше ездовые характеристики автомобиля, на поворотах крены автомобиля будут меньше.

Плюсы оппозитного двигателя

1) Как я уже писал выше был создан для понижения центра тяжести автомобиля, что очень хорошо сказывается на ходовых характеристиках.

2) Еще одним плюсом является расположение цилиндров. При движении друг к другу в горизонтальной плоскости, намного сильнее гасятся посторонние вибрации. Поэтому этот двигатель считается намного тише своих рядных или V – образных собратьев.

3) Также из плюсов, хочется отметить большой ресурс такого типа двигателя. Например, двигатели SUBARU имеют ресурс около 1 000 000 километров, при должном использовании и своевременной замене расходников.

Минусы оппозитного двигателя

1) Первый и самый существенный минус, это сложный ремонт такого двигателя.

2) Сложное строение, а значит, дорогая цена этого двигателя.

3) Сложное техническое обслуживание.

Этот агрегат прочный, но сложный в строении. Его динамические характеристики схожи с рядным бензиновым двигателем. Мощность и расход. А сейчас небольшое видео.

Оппозитный двигатель SUBARU видео

На этом позвольте закончить, думаю, стало немного понятно, что это такое и ка он работает.

Как в свое время V-образный мотор «эволюционировал» от рядного, так и оппозитная силовая установка стала своеобразным технологическим усовершенствованием V-образного двигателя внутреннего сгорания.

В середине 1930-х годов инженеры марки Volkswagen проводили собственные разработки силовых установок, модернизируя как , так и . В результате одной из таких операций инженеры «разложили» цилиндры V-образного двигателя под углом 180 градусов, получив первый в мире оппозитный двигатель. Особенность конструкции такого мотора заключается в том, что его цилиндры и поршни располагаются оппозитно (с английского «opposite» — противоположный), то есть друг напротив друга в горизонтальной плоскости.

При этом, у такого двигателя в конструкции применены по два распределительных вала с каждой стороны. Еще одной особенностью конструкции такого мотора является вертикальное размещение газораспределительных механизмов. Сконструировав подобный двигатель, инженерам Volkswagen удалось решить несколько проблем, присущих V-образным моторам, главная из которых – несбалансированность, порождающая вибрации, которые от силовой установки передаются на кузов и делают езду на автомобиле некомфортной. Эти моторы с 1938 года устанавливались на культовую модель городского хэтчбека Volkswagen Beetle. А с середины 1960-х годов ставку на оппозитные моторы сделала японская компания Subaru.

Volkswagen Beetle ’1968–72

Преимущества

Оппозитный двигатель ввиду горизонтального расположения цилиндров получил сбалансированную работу за счет того, что работающие друг от друга поршни являются своеобразным противовесом и создают такой необходимый для корректной работы мотора баланс. По оценкам специалистов, лучше оппозитного двигателя уравновешен только рядный шестицилиндровый мотор.

Еще одно преимущество, которое дает оппозитное расположение цилиндров – низкий центр тяжести, что особо ценится для спортивных машин, которым важна такая характеристика, как устойчивость при прохождении поворотов на скорости. Из-за своего горизонтального расположения мотор как бы «распластан» в подкапотном пространстве, благодаря чему крены автомобиля существенно уменьшаются.

Несомненным плюсом оппозитного двигателя является его ресурс прочности: некоторые двигатели подобного типа эксплуатировались до нескольких сотен тысяч километров до капитального ремонта.

Недостатки

Наряду с указанными выше преимуществами, есть у оппозитных двигателей и свои недостатки. Связаны они с особенностью конструкции мотора и касаются дорогого обслуживания и ремонта «оппозитника». Если в том же рядном или V-образном двигателе автовладелец может поменять , то проделать эту операцию на оппозитном моторе практически невозможно – для этого потребуется применить специальное оборудование, которым располагают только СТО. Да и стоимость его производства сравнительно высока, что в конечном итоге сказывается на ценнике автомобиля.

SUBARU BRZ оснащается оппозитным двухлитровым двигаталем мощностью 200 лошадиных сил.

Представленная в 2002 году новинка вызвала большое любопытство. Плюсы и минусы оппозитного двигателя Субару оценивает, чуть ли не каждый автомобилист, даже если не собирается пока менять своего железного коня или предпочитает модели других производителей.

Интерес проявляют и поклонники дизелей, хотя оппозиты выпускаются исключительно в бензиновой интерпретации – обещанные преимущества соблазнительны для всех. Те же, кто по определению любят продукцию компании Subaru, желают знать, с чем им предстоит иметь дело, поскольку концерн намерен в ближайшем будущем оснащать свои модели только такими моторами.


Идея разрабатывалась еще с 60-х годов прошлого века, но как-то вяло и без энтузиазма. Сейчас же она становится для компании ведущей.

Плюсы и минусы оппозитного двигателя Субару, естественно, определяются особенностями его строения. Принцип работы у него остается все тем же, движок никуда не ушел от идеи внутреннего сгорания. А вот конструкционное решение в нем оригинальное. И применяются оппозиты только на авто Subaru и Porsche. Хотя еще не так давно ими оснащались Honda, Alfa Romeo, Chevrolet, Ferrari, Volkswagen и ряд других.

Что такое оппозитный движок?

В классических моторах цилиндры имеют вертикальную ориентацию и двигаются, соответственно, в направлении: вверх – вниз. В оппозитах они расположены горизонтально, в результате чего поршни ходят влево – вправо. Поскольку такое движение сильно напоминает бой на ринге, в народе этот тип двигателя получил прозвище «боксер».

Интересно, что идея не сильно-то и оригинальна, скорее – забыта. Аналогичные моторы были на борту ушедших в небытие Икарусов и советских мотоциклов вроде Днепра, стояли на некоторых моделях отечественных танков. Конечно, в Subaru разработали более совершенный механизм, но все же начинали вовсе не с нуля.


Из-за горизонтального расположения цилиндров движок кажется более компактным. Однако это обман зрения: по габаритам он аналогичен традиционным, просто имеет меньшую высоту. Зато по ширине превосходит рядный двигатель более, чем в 2 раза. Грубо говоря, он растекся по плоскости, почему и выглядит меньшим по размерам.

Выгодные стороны оппозита

Subaru вносит в них и малую габаритность, но мы с ней уже разобрались, так что не можем согласиться с мнением компании. Основные преимущества дает именно горизонтальная ориентация.

  • Смещение центра тяжести . Во-первых, он занижается по сравнению с рядными моторами. Во-вторых, распределяется по оси. Это дает лучшую управляемость и устойчивость;
  • Пониженная вибрация . Обычные, даже качественные движки, в определенной степени передают на корпус и в салон вибрационные волны. В оппозитах же вибрация одного поршня сглаживается и нивелируется встречным движением второго;
  • Большой ресурс . «Боксеры» теоретически рассчитаны на пробег в миллион километров. Так ли это – покажет время, но хочется верить;
  • Повышенная безопасность . И она доказана краш тестами. При лобовом столкновении обычные движки нередко уходят в салон, ломая передним седокам ноги. Оппозитный двигатель при прямом ударе смещаются под днище, снижая вероятность летального исхода.
Справедливости ради скажем, что все плюсы, кроме последнего, четко проявляются только на многоцилиндровых двигателях. «Маломерки» с 2 и 4 цилиндрами в работе от традиционных моторов практически не отличаются.

Недостатки

Может быть, именно они привели к малой распространенности оппозитных двигателей. Ведь многие компании постепенно отказались от их использования. И если в спортивных авто оппозиты еще встречаются, то в, так сказать, бытовых довольно редки.

  • Самообслуживание двигателя практически сводится к нулю . Сложность его конфигурации приводит к тому, что хозяин может сам разве что масло поменять. Даже для того, чтобы заменить или зачистить свечи, придется ехать на СТО. Рискнувший сделать это самостоятельно имеет высокую вероятность серьезно повредить головку цилиндров.
  • Содержание автомобиля с оппозитным двигателем обходится куда дороже, чем с рядным. Все автоработы оцениваются мастерами выше, детали в цене превосходят аналогичные для «рядников» в 2-5 раз.
  • Двигатель-оппозит требует просто катастрофического количества масла. А если свести все недостатки к единому знаменателю, то можно сказать, что они заключаются в чересчур больших денежных затратах. Что не мешает людям, оценившим все плюсы и минусы оппозитного двигателя Субару, отдавать предпочтение таким моделям и все-таки стремиться к желанной покупке.

Спустя одиннадцать лет компания Fuji Heavy, которая занимается разработкой двигателей для моделей Subaru, представила третье поколение фирменного оппозитника. Агрегатами новой серии японцы планируют оснащать весь модельный ряд марки. Оппозитный двигатель Субару оборудован четырьмя цилиндрами и по-прежнему бензиновый.

Предусмотрены и более мощная версия с турбонаддувом, и классический атмосферный мотор, на вкус и финансы клиента. Новое исполнение горизонтально-оппозитного движка Субару было наделено всеми достоинствами предыдущих поколений, но остались и слабые стороны оппозитника.

Достоинства оппозитников


При внимательном осмотре выяснится, что субаровский двигатель не компактный, а просто относительно симметричный и плоский — его словно «размазали» по моторному отсеку. Понятно, что как бы не старались инженеры, габариты 4-цилиндрового ДВС не могут быть меньше определенного объема. Мотор-плита действительно короткая и плоская, но при этом очень широкая.

Полностью уравновешены моторы компоновки B6, R6, R8, V12. Оппозитный B4 в этом списке, увы, не значится. Впрочем, преимущество по вибронагруженности агрегат B4 имеет, но серьезной разницы с традиционной рядной четверкой нет.

Как гласит реклама Субару, машины отличаются низким центром тяжести, что способствует потрясающей устойчивости и управляемости на высоких скоростях. Конечно, на гоночной или раллийной трассе это очевидный плюс. Но при ежедневной езде по городу с пробками низкий центр это не всегда плюс. При тряске по люкам, выбоинам и лежачим полицейским, при ковылянии по разбитой грунтовке — нужны ли эти оппозитные достоинства гражданскому автомобилю? Значительно большую роль для скоростных упражнений играют подвеска, дорожное покрытие и состояние шин. К сожалению, качеством покрытия у нас трудно похвастаться, а другие факторы зависят от владельца.

Сам по себе оппозитник и установленная продольно коробка симметричную развесовку не создают, однако задние колеса получают немного большую долю нагрузки. И здесь вылезают недостатки. Продольная компоновка двигателя на машине с передним приводом должна обеспечивать положение мотора перед осью, полностью находясь в части переднего свеса. Поэтому машины Субару получают длинный свес, порой не уступая Audi с рядным двигателем и аналогичной компоновкой.

Недостатки моторов Субару


В геометрии цилиндров двигателей есть любопытная особенность — когда сетка хона в нормальном состоянии, а цилиндр начинает превращаться в эллипс. Правда, блоки цилиндров из алюминия с чугунными гильзами и разными коэффициентами расширения никогда не считались идеалом.

Двигатели изнашивает чрезмерное потребление масла, причем независимо от возраста — в очереди к мастеру могут стоять пожилые автомобили из первой волны иномарок и выходцы из автосалонов Субару, еще пахнущие свежими пластиками. Угару способствует сама горизонтальная компоновка цилиндров, при случае турбины не отказываются от своей доли масла, ну и, конечно, это приводит к стандартной болезни залегания колец. Датчик расхода воздуха быстро и охотно покрывается грязью на моделях любых производителей. К сожалению, добротные MAP-сенсоры ушли в прошлое.

На данный момент оппозитный двигатель компании Субару имеет множество модификаций. Неясно, к чему компании, располагающей всего четырьмя массовыми автомобилями, плодить столько версий, едва ли не ежегодно проводя их обновления. К примеру, для одной Импрезы предусмотрено девять моторов. А число модификаций доходит до сорока.

Такой силовой агрегат, как оппозитный двигатель (в частности, производителя Subaru) схож по принципу работы со стандартным, рядным двигателем внутреннего сгорания. Отличает же его специфичность расположения поршней, цилиндров, из-за горизонтальной (а не привычно вертикальной) установки двигателя. Потому, и поршни оппозитного двигателя расположены горизонтально, к тому же, напротив (оппозитно) друг к другу, попарно. Также каждая из этих пар поршней двигателя имеет пару распределительных валов.

С первого взгляда, оппозитный двигатель Субару компактнее прочих, той же мощности, объема. Такая иллюзия создается, потому как он «плоский», равномерно заполняет моторный отсек. При этом, мотор-плита короткая, плоская, но широкая. Конструкция её представлена полублоками из двух цилиндров, но в ширину, кроме картера с поддоном, как у рядного, тут «примостился» ещё полублок и головка.

Первыми оппозитные двигатели внутреннего сгорания Субару заприметили и устанавливали на спортивных автомобилях гонщики. Под них позже разработали и 12-ти цилиндровые двигатели, вместо используемых 6-ти цилиндровых.

Плюсы оппозитного двигателя Subaru

Достоинств у оппозитного двигателя Subaru немало:

  1. Распределение массы симметрично около оси, не конкретно на ней (меньше нагрузки на задние колеса) — за счет низкого центра тяжести (плюс возможности его смещения).
  2. Высокая функциональность, сравнительно большая продолжительность работы до первой необходимости ремонта – наиболее важный плюс и довод установки именно оппозитного двигателя Subaru.
  3. Сведение к минимуму (либо полное отсутствие вибрации), которая при установке обычного двигателя создает немалый дискомфорт водителю/пассажиру.

Первый плюс(достоинство) наиболее оценено владельцами спортивных машин. Потому как, при скоростных поворотах оппозитный движок Subaru даст больше устойчивости . Кроме того, и скоростные показатели у автомобилей использующих именно эти двигатели сравнительно лучше аналогичных (в особенности среди 12-ти цилиндровых).

Второе преимущество – долговечность работы двигателя – многочисленно проверялось/подтверждалось. До необходимости капитального ремонта оппозитный двигатель порадует автовладельца не одной тысячей беспроблемно пройденных километров.

Последнее (третье преимущество) возможно, помимо прочего, из-за горизонтального расположения поршней, работающих друг от друга, создавая некий баланс, противовес . Не все модели оппозитных двигателей Субару, к сожалению, могут похвастаться максимальной устойчивостью к вибрациям. Наилучшим образом «противостоять» вибрационным нагрузкам удается шестицилиндровому оппозитному двигателю (аналогично с 6-ти цилиндровой вариацией рядного двигателя). Но уже 4-х цилиндровый такими успехами и значительными преимуществами не обладает.

Минусы оппозитного двигателя Subaru

Впрочем, в каждом достоинстве оппозитного двигателя Субару можно найти небольшую «ложку дёгтя». Из таких недостатков:

  1. Дороговизна обслуживания двигателя, сложность в подборе необходимых запасных деталей. И, кроме прочего, желательно доверять в вопросах ремонта конкретно таких двигателей исключительно профессионалам, специализирующимся на этом.
  2. Высокая стоимость собственно оппозитного двигателя производителя Subaru, объяснимая сложностью конструкции.
  3. Также к расходным статьям с использованием такого двигателя прибавляется большой расход масла.

Самостоятельный же ремонт оппозитного двигателя также невозможен по причине необходимости специализированного инструмента, без которого ко многим деталям нестандартно, горизонтально расположенного двигателя не добраться.

Спектр использования оппозитного двигателя Subaru

Немного затрудненное финансовое положение значительной массы автолюбителей не дает распространиться популярности оппозитных двигателей Subaru. Их применение наиболее широко в сфере использования гоночных, скоростных моделей автомобилей. Потому как здесь, указанные ранее преимущества оппозитных двигателей Субару гораздо важнее и перекрывают недостатки их использования.

Кроме того, устанавливаются они, естественно, и в моделях автомобилей производителя Subaru. Также Porsche нередко прибегает к установке именно этих двигателей в свои автомобили.

Почему Subaru до сих пор использует двигатели Boxer во всех своих автомобилях? – Engineerine

Источник: Subaru

Содержание

Краткая история оппозитных двигателей

Оппозитный двигатель, также называемый плоским двигателем, имеет горизонтальные цилиндры вместо вертикальных цилиндров, а поршни движутся в противоположных направлениях. Он был изобретен Карлом Бенцем в 1897 году. Термин «контрадвигатель» использовался для описания системы привода, в которой два горизонтально расположенных противоположных цилиндра одновременно вращали один коленчатый вал.

Источник: Auta 5p

Известный как блок contra, это был первый оппозитный двигатель в истории автомобилестроения, который использовался в различных автомобилях, включая легковые автомобили, коммерческие грузовики и гоночные автомобили. По сравнению с рядными двигателями эта инновационная система привода давала несколько преимуществ.

Каковы преимущества оппозитного двигателя?

  • Высокая производительность
Источник: Autoevolution

Плоская форма и горизонтальный механизм оппозитного двигателя облегчают выравнивание с карданным валом и коробкой передач. Сила поршня передается непосредственно на коленчатый вал, коробку передач и колеса, при этом требуется меньше компонентов трансмиссии, чем в I- или V-образной конструкции. Таким образом, двигатель более эффективен, так как меньше мощности теряется в ведущих шестернях.

  • Более стабильный
Источник: Carthrottle.com

Особое преимущество этой конфигурации заключалось в том, что динамические массы цилиндров были лучше сбалансированы, поскольку синхронизация поршней в такой противоположной конфигурации означала, что любой импульс, создаваемый мощностью Такты впуска и такты выпуска/сжатия эффективно уравновешивались соответствующим движением поршня противоположной стороны.

Из-за двойного смещения коленчатого вала, из-за которого два цилиндра были несколько смещены внутри рамы двигателя с открытым верхом, это движение поршня стало возможным благодаря движению поршня. Благодаря такой компоновке оппозитный двигатель можно было спроектировать компактно и плоско.

  • Нижний центр тяжести

Оппозитный двигатель, предназначенный для горизонтальной установки в моторном отсеке, обеспечивает более низкий центр тяжести. Этот уменьшенный центр тяжести приводит к улучшению баланса и устойчивости, а также к улучшенному контролю.

  • Сейф
Источник: Subaru

Иногда сила столкновения тянет двигатель назад к водителю, травмируя водителя и пассажиров. Оппозитный двигатель низкий и плоский под передней кабиной. В случае аварии двигатель не причинит серьезных повреждений.

Каковы недостатки оппозитного двигателя?

  • Сложность

Под двигателем части могут быть спрятаны. Кроме того, поскольку их головы обращены к машине, а не к открытому воздуху, для таких действий, как снятие свечей зажигания или головок, остается ограниченное пространство. Корпуса должны быть разделены, а не просто сдернуты основные крышки (как в рядных или V-образных).

Источник: Somanyhourses

  • Размер

Горизонтальное расположение цилиндров делает оппозитный двигатель широким и низким. При такой конструкции требуется уникальное и сложное шасси для аккуратной организации двигателя. Перепроектировать шасси не так просто, как может показаться; речь идет не только о размещении двигателя внутри, но и о характеристиках автомобиля на дороге.

  • Увеличение мощности затруднено
Источник: YT: американо-японский механик ТЭЦУ! ШИГЕХИСА Автомотив

Единственным способом увеличения мощности оппозитных двигателей является увеличение диаметра отверстий цилиндров. Если вы не можете увеличить ход цилиндра из-за слишком большой ширины, это усложняет построение моторного отсека. Когда двигатель «квадратный», что означает, что диаметр цилиндра больше, чем ход поршня в цилиндре, эффективность сгорания снижается.

  • Утечка
Источник: oards.com

Другие часто упоминаемые проблемы включают протекание прокладки головки блока цилиндров (поскольку цилиндр расположен горизонтально, жидкость в цилиндре легче вытекает). Цилиндр изнашивается с одной стороны из-за горизонтального перемещения поршней под действием силы тяжести и так далее.

Кто еще использует двигатели Boxer?

Источник: Porsche

Porsche, Subaru и Toyota — единственные производители автомобилей, выпускающие «боксеры». Porsche 911 всегда приводился в движение оппозитными двигателями, а нынешняя линейка имеет несколько оппозитных шестицилиндровых конфигураций на выбор. Все модели Porsche 718, включая 718 Boxster, 718 Cayman и 718 Spyder, оснащены оппозитными четырехцилиндровыми двигателями. кроме того, каждый автомобиль Subaru оснащен оппозитным двигателем

Двигатели Subaru и оппозитные двигатели

Subaru — единственный производитель автомобилей в мире, который использует оппозитные двигатели во всех своих автомобилях. Он есть у Forester, Impreza, Crosstrek, Outback, WRX/STI, Legacy и BRZ. Квартира,. 2,0-литровый турбированный оппозитный двигатель Subaru WRX второй год подряд выигрывает титул Wards 10 Best Engines.
Subaru использует двигатель Boxer с 1966 года, и с тех пор он постоянно совершенствуется. Subaru заявила, что в будущем это не изменится. Их транспортные средства по-прежнему будут приводиться в движение двигателем. Subaru посвящен трансмиссии по трем причинам.

Почему Subaru до сих пор использует двигатели Boxer во всех своих автомобилях?

Согласно Subaru, основными причинами использования оппозитного двигателя во всех автомобилях Subaru являются:

  • Безопасность
управляемость автомобиля, его устойчивость и, в конечном счете, безопасность.

  • Прочность, надежность и малый вес

Хорошо, что поршни движутся в противоположных направлениях, так как они нейтрализуют инерцию друг друга. Хороший баланс вращения подразумевает меньшую вибрацию и резкость, меньший износ и, следовательно, большую долговечность, надежность и снижение стоимости владения.

  • Страхование при столкновении
Источник: IIHS

Двигатель Boxer расположен ниже по сравнению с другими двигателями, поэтому он может быть направлен под пол пассажирского салона. Таким образом, снижается риск травмирования пассажира при аварии.

Мое мнение

Что ж, есть много причин, по которым Subaru по-прежнему предпочитает оппозитный двигатель другим конфигурациям. Но на мой взгляд главная причина в брендинге, Subaru известна своим боксером с 1966 года, и он стал частью ее бренда. В дополнение к стоимости исследований и разработок. Создание нового двигателя с более традиционной конфигурацией стоило бы Subaru больше денег. Производитель утверждает, что его эффективность повысилась до такой степени, что он превосходит некоторые рядные четверки.

Все, что вы должны знать об автомобилях с двигателем Boxer

Взгляните на каждый Subaru, который проезжает мимо вас на улице. Двигатель, который приводит в движение эти прекрасные автомобили, представляет собой оппозитную оппозитную четверку. Некоторые из них с турбонаддувом, некоторые нет, но некоторые могут задаться вопросом, что делает эти двигатели уникальными? Оппозитные двигатели являются альтернативой стандартной V-образной и рядной компоновке двигателей. С тех пор, как Карл Бенц построил первую модель в 1897 году, оппозитные двигатели стали использоваться в самых разных машинах, от автомобилей до мотоциклов и самолетов.

Существует много неправильных представлений о оппозитном двигателе. Некоторые могут даже подумать, что все плоские двигатели — это оппозитные двигатели. Другие могут даже полагать, что Subaru — единственная компания, которая использует оппозитный двигатель. Более того, поклонники оппозитного двигателя слепы к множеству недостатков, как и у двигателей внутреннего сгорания другого типа. Тем не менее, освежение некоторых фактов об оппозитном двигателе позволяет по-новому оценить необычную машину, которая соперничает с рядными и V-образными конкурентами.

Связанный: Вот самые необычные двигатели, которые когда-либо выпускались на дорогах

8/8 На поляне стоит боксер

 Via Wikimedia Commons

Оппозитный двигатель — уникальная конструкция двигателя. В то время как рядный или V-образный двигатель имеет поршни, которые перемещаются вертикально или под углом, оппозитный двигатель работает, выталкивая поршни наружу при горизонтальном движении. Движение напоминает двух боксеров, готовящихся к спаррингу.

 из Викисклада.

Движение, напоминающее движение боксера, послужило источником вдохновения для прозвища «боксерский» двигатель. Несмотря на то, что существует множество двигателей и конструкций, боксер остается замечательным в сердцах многих за то, как он работает!

Volkswagen 7/8 — боксеры для народа

Via Wikimedia Commons

В 1938 году Германия считала, что транспортное средство для людей должно иметь боксера для людей. Volkswagen Type-1 поставлялся с оппозитной четверкой в ​​задней конфигурации. Он работал настолько хорошо, что Volkswagen устанавливал двигатель на Type-2, Type-3 и Type-4.

 Викисклад

Двигатель был настолько популярен, что использовался до 2006 года. В 1984 году Volkswagen заменил обычно оппозитный двигатель с воздушным охлаждением на двигатель с жидкостным охлаждением под названием Wasserboxer. Этот горизонтально-оппозитный двигатель имел водяное охлаждение вместо типичного для традиционного оппозитного двигателя воздушного охлаждения.

Связанный: Wasp Major — это круговой 71-литровый двигатель, рассчитанный на мощность

6/8 Не только Subaru

через Porsche

Хотя Subaru является самой известной компанией, использующей оппозитные двигатели, это далеко не единственная компания, которая их использует. На самом деле это изобретение создал Карл Бенц из Mercedes-Benz. Кроме того, Porsche — еще один известный производитель, который до сих пор использует оппозитник.

Виа Канепа

Некоторые другие производители автомобилей с оппозитными двигателями, такие как Alfa Romeo, Citroën, BMW и даже Ferrari, выпустили несколько моделей со знаменитым оппозитным двигателем. И, как упоминалось ранее, Volkswagen был рядом с Subaru и Porsche с несколькими моделями.

5/8 Не путать

Через: Mecum

Двигатели имеют множество прозвищ. Инлайны, например, иногда называют стритами. Боксер ничем не отличается. У него много названий, в том числе плоский, блин и, конечно же, боксер.

Через Порше

Хотя техническое название было бы горизонтально-оппозитным двигателем, уникальные имена, которые берет этот конкретный двигатель, так интересно использовать вместо этого! Несмотря на многочисленные названия, не все плоские двигатели являются оппозитными. Существует плоский двигатель с V-образным коленчатым валом и поворотом поршней на 180 градусов, что фактически делает его плоским двигателем, но не оппозитным.

Связанный: Это одни из самых надежных автомобильных двигателей, когда-либо созданных

Размер 4/8 имеет значение

Через: Bing Двигатели

Boxer обычно занимают диапазон размеров с четырьмя и шестью цилиндрами. Однако есть экземпляры плоских 12-цилиндровых двигателей, используемых в конфигурациях со средним расположением двигателя. Хотя эти плоские 12 действительно необычны, они довольно редки. Вместо этого V12 гораздо более популярен.

через WhatCar

В то время как рядные двигатели высокие и тонкие, оппозитные двигатели имеют больше места сверху. Даже V-образные двигатели уложены выше оппозитного. Пространство наверху имеет свою цену, так как оппозитные двигатели приземистые, а горизонтально расположенные поршни занимают много места в моторном отсеке, поэтому более крупные плоские двигатели почти всегда располагаются в средней конфигурации.

3/8 In Perfect Balance

через Dmitri’s Gallery Двигатели

Boxer очаровательны, потому что они необычны — метод сгорания в горизонтально-противоположный способ приводит к двигателю с компенсацией противоположных сил. В отличие от прямых или рядных двигателей, поршни в оппозитном двигателе колеблются вместе в сбалансированной гармонии.

Через: Средний

Балансировка обеспечивает плавный холостой ход благодаря красивому унисону оппозитных двигателей. Нет необходимости в балансировочных валах или противовесах, и только оппозитные четверки нуждаются в качающейся паре для регулировки смещенных пар цилиндров.

Связанный: Смотрите, как этот Ford Crown Vic превращается в огненный шар после того, как YouTuber заменяет моторное масло топливом

2/8 Многоразовое использование

Через Motorcyclespecs.co.za Двигатели

Boxer наиболее известны своим автомобильным присутствием. Однако плоский двигатель находит применение во множестве других приложений. BMW, например, любит использовать оппозитный двигатель на многих мотоциклах, от R nineT до R1250GS. Другие производители, такие как Honda и Harley, даже носят несколько боксеров!

Через простую Википедию

Еще одно прекрасное применение оппозитных двигателей, и, безусловно, наиболее широкое их применение, — это авиация. Оппозитный двигатель восходит к изобретению самолета и имеет множество применений в авиационной промышленности. Фактически, самый производимый самолет, Cessna 172, использует плоскую четверку для привода своего воздушного винта.

1/8 Ни в коем случае не идеален

Через аукционы Mecum

Оппозитный двигатель пользуется большой популярностью — фанаты Subaru и Porsche ратуют за сбалансированность и низкий центр масс. Хотя у оппозитного двигателя есть много преимуществ, они далеки от совершенства.

через classicandsportscar.com Двигатели

Boxer, как известно, сложны в обслуживании. Например, простая замена свечи зажигания — сложная задача, для решения которой в зависимости от автомобиля могут потребоваться специальные инструменты. Кроме того, оппозитные двигатели потребляют масло и имеют проблемы с утечкой. Любой владелец Subaru скажет вам держать под рукой литр масла на всякий случай.

История двигателя Subaru BOXER

Перейти к основному содержанию
