Куда подключить оранжевый провод магнитолы

Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности.

Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают двух размеров по высоте — одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Вариант 1 (предпочтительный) — существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 — Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему — без музыки не останетесь.

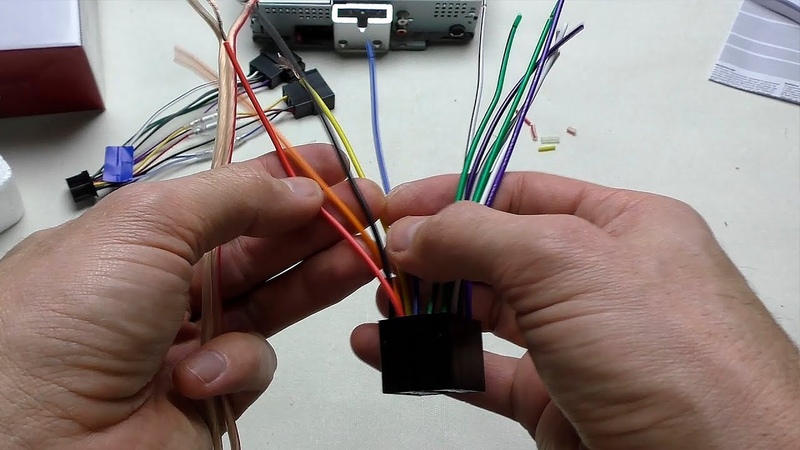

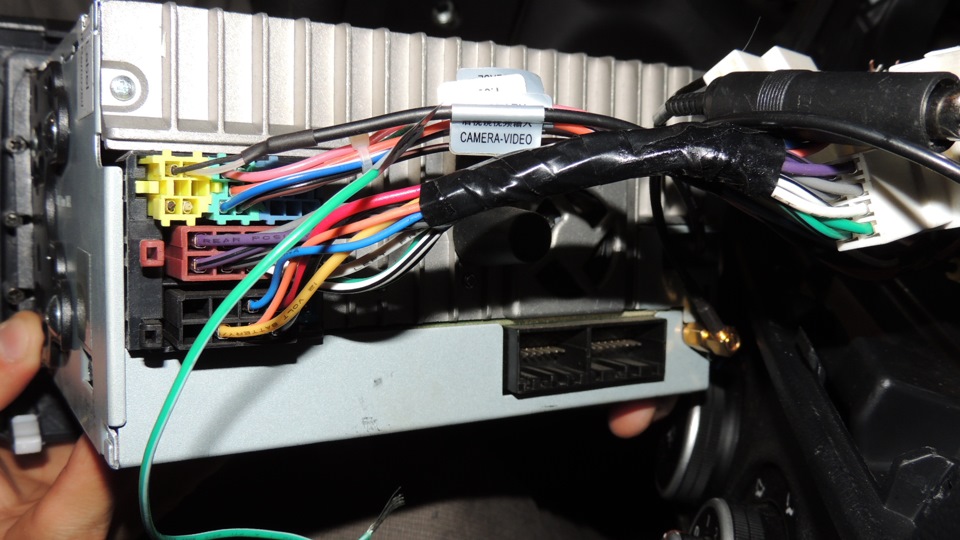

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

— Красный провод

(ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

— Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

— Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

— Желто — черный провод

(вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов , в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.

Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

— GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя

-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Рекомендации при подключении магнитолы на машине:

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.

Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.

Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

желтый + с АКБ, красный + с замка зажигания. оранжевый — к габаритам/подсветке панели (приглушает подсветку магнитолы), синий — к усилителю антенны если есть

Соответственно это ответная часть к тому разъему, который у тебя на магнитоле, ее тебе придется купить. Дальше все очень просто: как правило провода на вот этой ответной части уже промаркированы: на изоляции написано чего это за провод и куда его подключать. Левая половина разъема на рисунке — это выходы на динамики. На них будет написано что-то вроде Front Left Positive, Front Left Negative, и так далее. Left-Right — это как ни странно левый-правый, Front-Rear — фронтальные-тыловые. Лучше всего найти именно такую колодку, особенно еслт не планируется отдельного усилителя, и динамики подключаются напрямую к магнитоле.

Positive-Negative — важно их подключить одинаково ко всем динамикам. Провода одного канала имеют одинаковый цвет, только один из проводов сплошного цвета, второй-полосатый. То есть подключать надо например все сплошные к левым клеммам динамика, все полосатые — к правым. Если перепутаешь — ничего не сгорит, но звук будет хуже, потому что динамики будут работать в противофазе, подключишь правильно — будет какая-никакая, но сцена.

Дальше правая половина разъема. Тут все что относится к питанию и управлению. Буду по порядку.

Черный провод. Большой и толстый. Масса. Без комментариев. Желтый провод. Тоже большой и толстый. Главное питание. Должен быть постоянно подключен к АКБ, отсюда питается магнитола, и ее память. При отключении желтого провода сбрасываются все настройки.

Теперь о том, куда их цеплять. В случае цепляния к прикуривателю, или куда либо еще к существующей проводке — чур не удивляться потом, что «магнитола мерцает и вырубается, когда я ее громко врубаю», потому что подключишь — и получишь именно такую фигню. Посмотри на провода питания — они неспроста толще остальных в колодке. Посмотри также на предохранитель магнитолы — 10А, не меньше. В пиках нагрузки, особенно если она работает на свои динамики, а не на усилитель — она нехило жрет, и если провод тонкий — тока не хватает, и просаживается напряжение, магнитола не отдает динамикам нужной мощности, ей самой не хватает питания, в динамиках хрип, магнитола пытается выключится, фигня короче полная.

Поэтому: в идеале берешь провод сечением не меньше того, что на колодке, в идеале в полтора-два раза толще, и кидаешь его напрямую от АКБ на желтый провод. Возле АКБ обязательно вешаешь предохранитель, номиналом опять таки в полтора-два раза больше того, что на магнитоле (т. е. 15-30А). Если уж сильно лень тянуть из-под капота провод — цепляйся к замку зажигания.

Питание подключили. Дальше.

Красный провод. АСС. Управляющий. Магнитола включится, только если на этом проводе есть +12В. Сделано под буржуйские замки зажигания, где есть положение АСС — вся электрика включена, но зажигание — нет. В таврических замках такого положения нет, поэтому в принципе этот провод можно смело прикручивать впараллель с желтым. Однако есть одно но — в некоторых магнитолах при подаче питания на АСС включаются выходные каскады усилителей, и увеличивается потребляемый магнитолой ток. Можно высадить АКБ очень быстро. Есть ли такое в конкретно твоей магнитоле — ХЗ, у себя я подстраховался, сделав развязку на двух диодах.

То же самое актуально и для провода массы. Его тоже куда попало цеплять нельзя.

Подключение следующих проводов — опционально, некоторых вообще можен не быть.

Голубой, бело-голубой полосатый — ANT и REMOTE. Управляющие сигналы для внешнего усилителя и электрической выдвижной антенны. Когда включается магнитола — на них появляется +12. Если у тебя усилителя и выдвижной антенны нету — намотай на концы проводов изоленты и не трогай их. Один из проводов можно задействовать для управления АСС, чтобы не прикручивать его к питанию. Берешь два диода на ток больше 300 мА, катоды скручиваешь вместе, и подключаешь туда красный провод. К одному аноду подключаешь один из голубых проводов, ко второму — провод от замка зажигания, тот, на котором +12 появляется при включении зажигания. В результате чтобы включить магнитолу — включаешь зажигание, включаешь магнитолу, а дальше магнитола будет работать независимо от того, включено зажигание или нет.

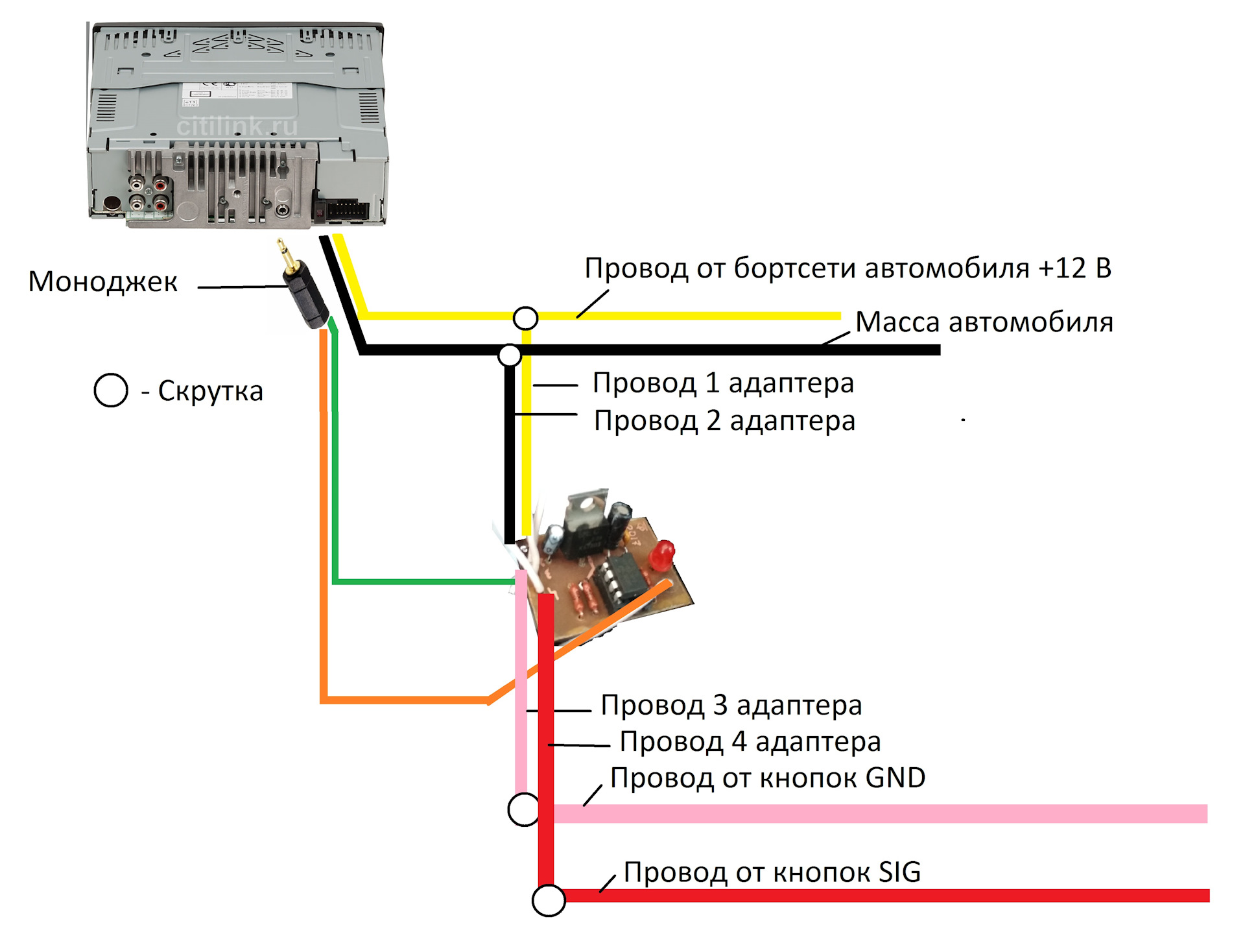

Схема такого подключения вот:

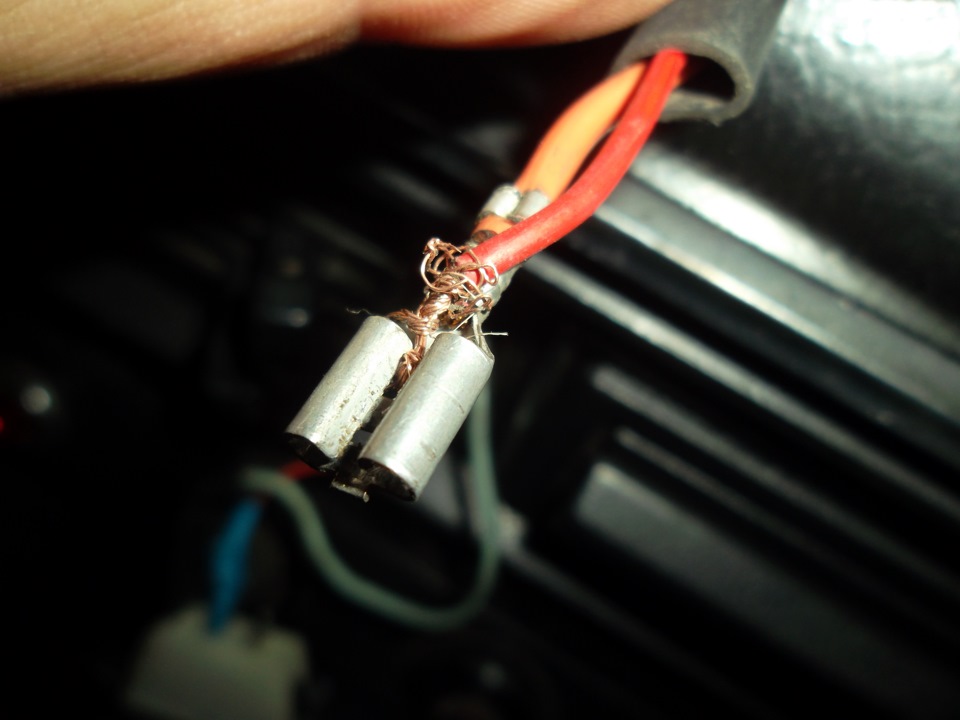

Оранжевый. ILLUMINATION. Подключается к габаритным огням. При включении габаритов некоторые магнитолы умеют делать подсветку своей панели менее яркой, или включать подсветку панели, если магнитола выключена, а габариты горят. Это для удобства, чтоб в темноте магнитола не отвлекала ярким светом и была видна в темноте.

Желто-черный полосатый. MUTE. При подключении сюда массы — отключается звук. Сделан для согласования магнитолы с автокомплектом мобильной связи. Подключается к соответствующему выходу автокомплекта. Ежели такового нет — заизолировать и забыть, или же сделать подключение массы через кнопку на приборной панели, очень удобно отключать звук, например при звонке мобильного, опять таки.

1. Отсоединяем АКБ. Может и смешно звучит, но точно не помешает.
2. Используем адаптер под конкретный автомобиль. Самое простое решение.
3. Нет адаптера или нет желания его использовать, тогда подробно по проводам. Скажу сразу, что 99% производителей придерживаются стандартной номенклатуры в этом вопросе, цвета проводов и их предназначение.
— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания;
— Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания, на многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (тестер поможет всегда). Либо, если возникнут затруднения, к любой клемме, где появляется + при включении зажигания.
— Черный провод — масса.
— Голубой/ бело — голубой провод (REM) — подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух — трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
— Оранжевый провод (либо вариации) (ILL) — подлючается к клемме переключателя освещения (к любой другой клемме, где появляется + при включении габаритных огней).
— Голубой/ бело — голубой провод (REM) — подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух — трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
— Желто — черный провод (вариации) (MUTE) — подключается к соответствующему проводуВашего автомобильного Hands — Free комплекта. Не будет работать, функционировать без последнего. Если комплект отсутствует — не подключать никуда.

Как подключить магнитолу

В этой небольшой статье/FAQ попытаюсь рассмотреть основы подключение головного устройства.

1. Первое что нужно сделать это отсоеденить акамуляторную батарею.
2. Если есть адаптер используем его под конкретный автомобиль. Это самое простое решение.
3. Если нет адаптера, то тогда прочитайте и запомните всё что ниже написанно.

Подключение магнитолы faq, как подключить магнитолу

Почти все производителе авто магнитол (ГУ) придерживаются стандартной маркировки проводов.

— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания;

— Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания, на многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (тестер поможет всегда). Либо, если возникнут затруднения, к любой клемме, где появляется + при включении зажигания.

— Черный провод — тут всё просто это масса. Для тех кто не знает что такое масса это в простонародье минус, подключать его нужно на кузов (там постоянный минус).

— Голубой/бело — голубой провод (REM) — подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух — трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).

— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения (к любой другой клемме, где появляется + при включении габаритных огней).

— Желто — черный провод (вариации) (MUTE) — подключается к соответствующему проводу Вашего автомобильного Hands — Free комплекта! Не будет работать, функционировать без последнего! Если комплект отсутствует — не подключать никуда!

Оранжевый провод на магнитоле для чего он

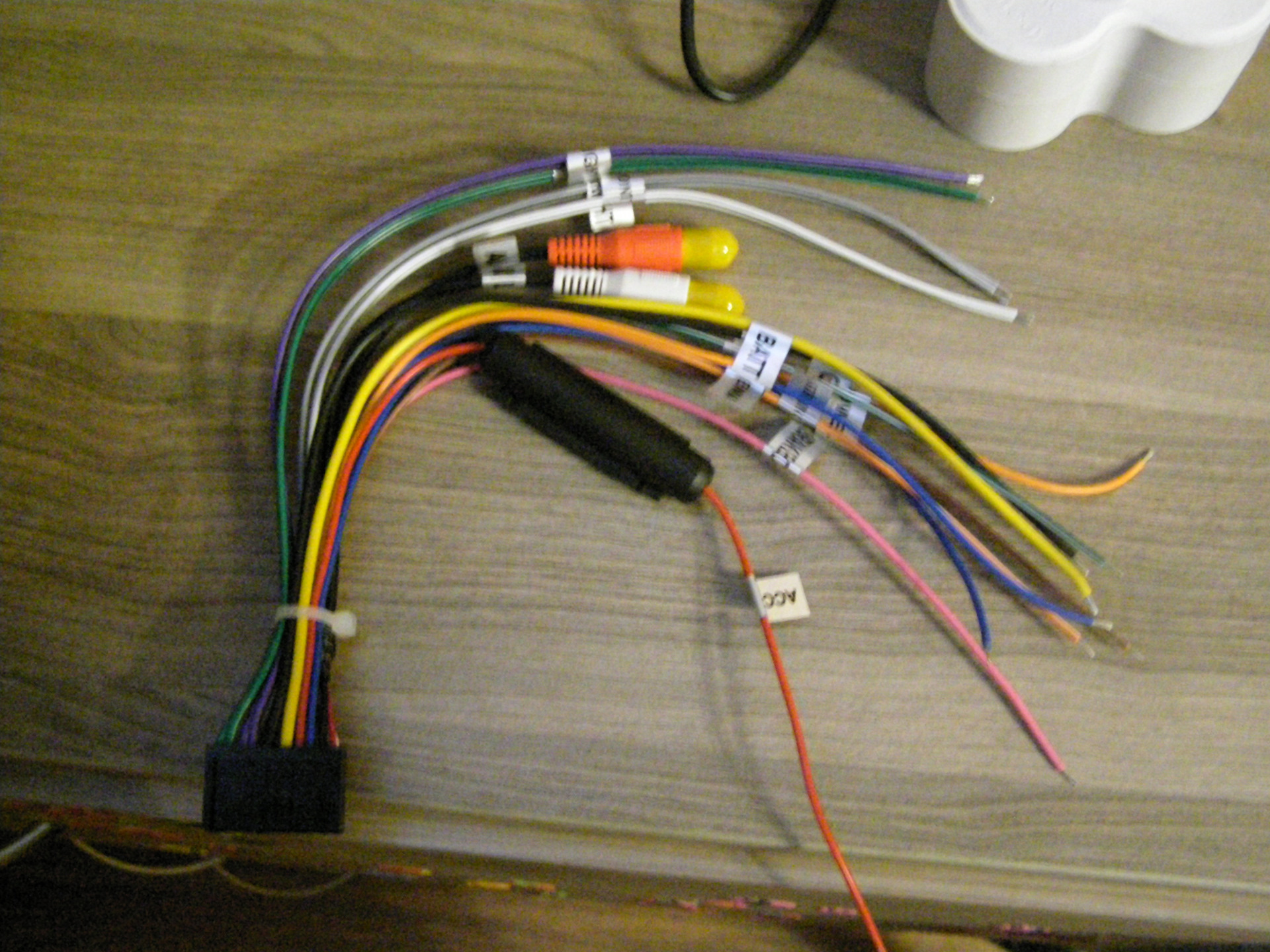

Обозначение проводов магнитолы: цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый

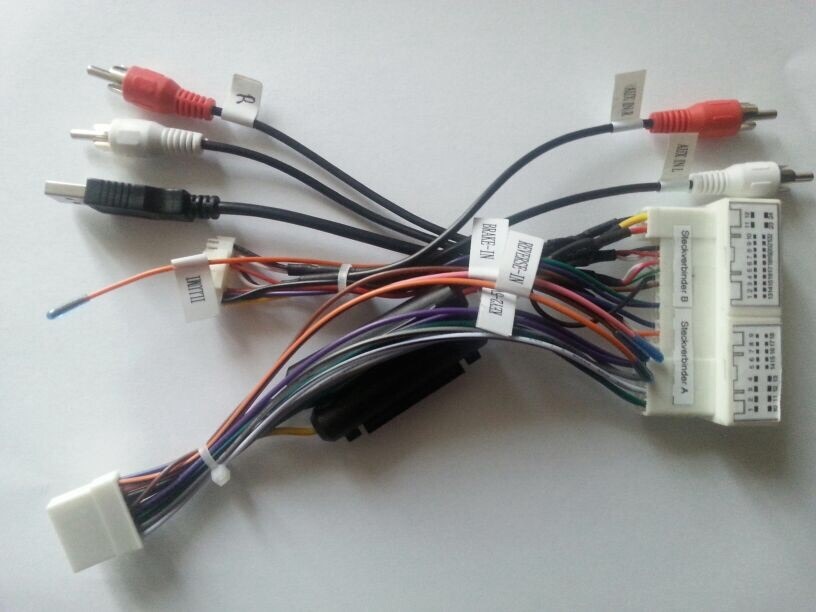

Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.

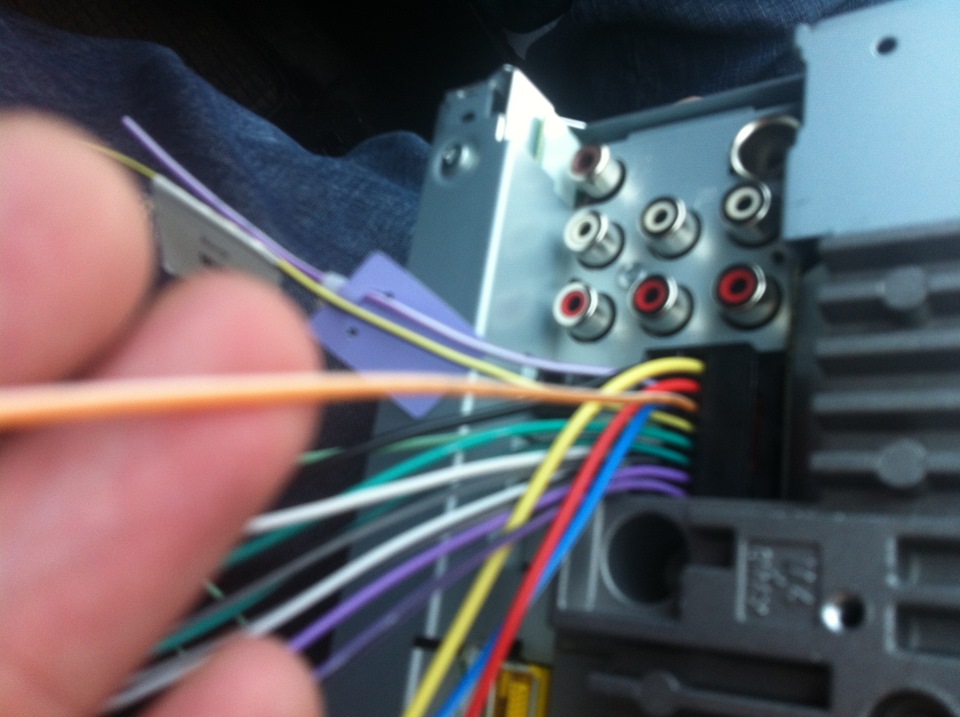

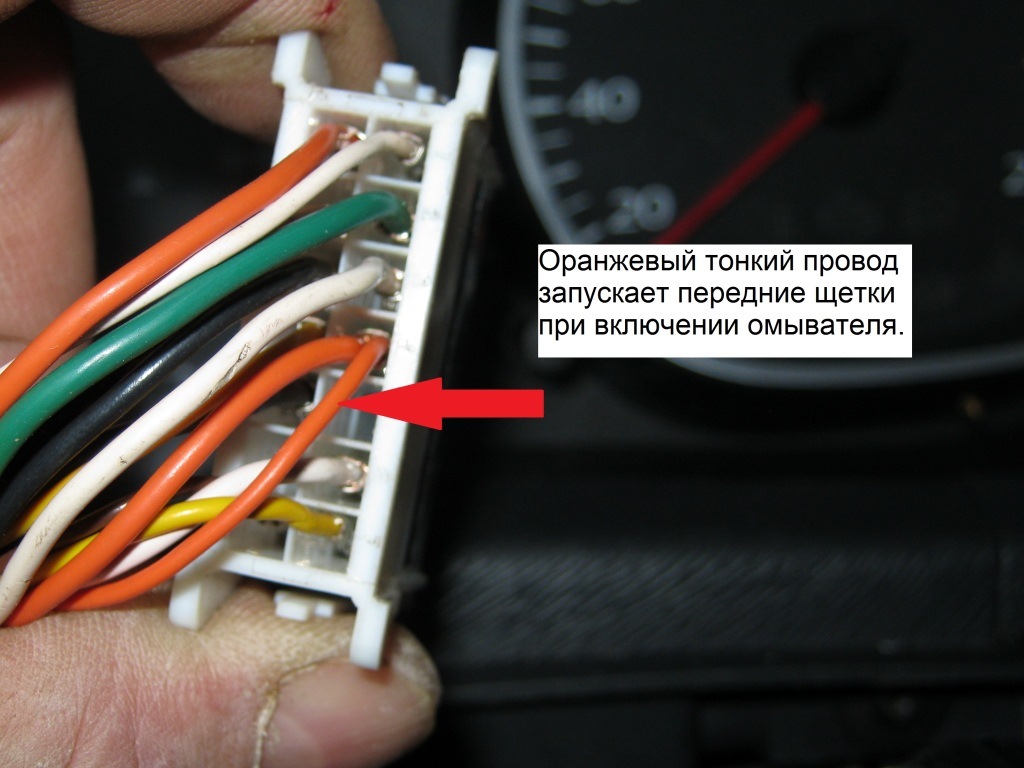

Оранжевый провод

Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.

На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.

Желтый провод

Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме. Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.

При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь. Предохранитель монтируется в отдельном корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты. Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.

Желтый и красный провод

Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода (имеющего увеличенное сечение) является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства. Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.

Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля. Для подсоединения к отрицательному полюсу батареи (кузову) применяется проводник, покрытый изоляцией черного цвета. Кабель выводится к ближайшему болту «массы», приваренному к кузову. Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Розовый провод

В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.

Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.

В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.

Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.

Не допускается объединение полюсов в единую магистраль и замыкание узлов на кузов автомобиля.

Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.

На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.

Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.

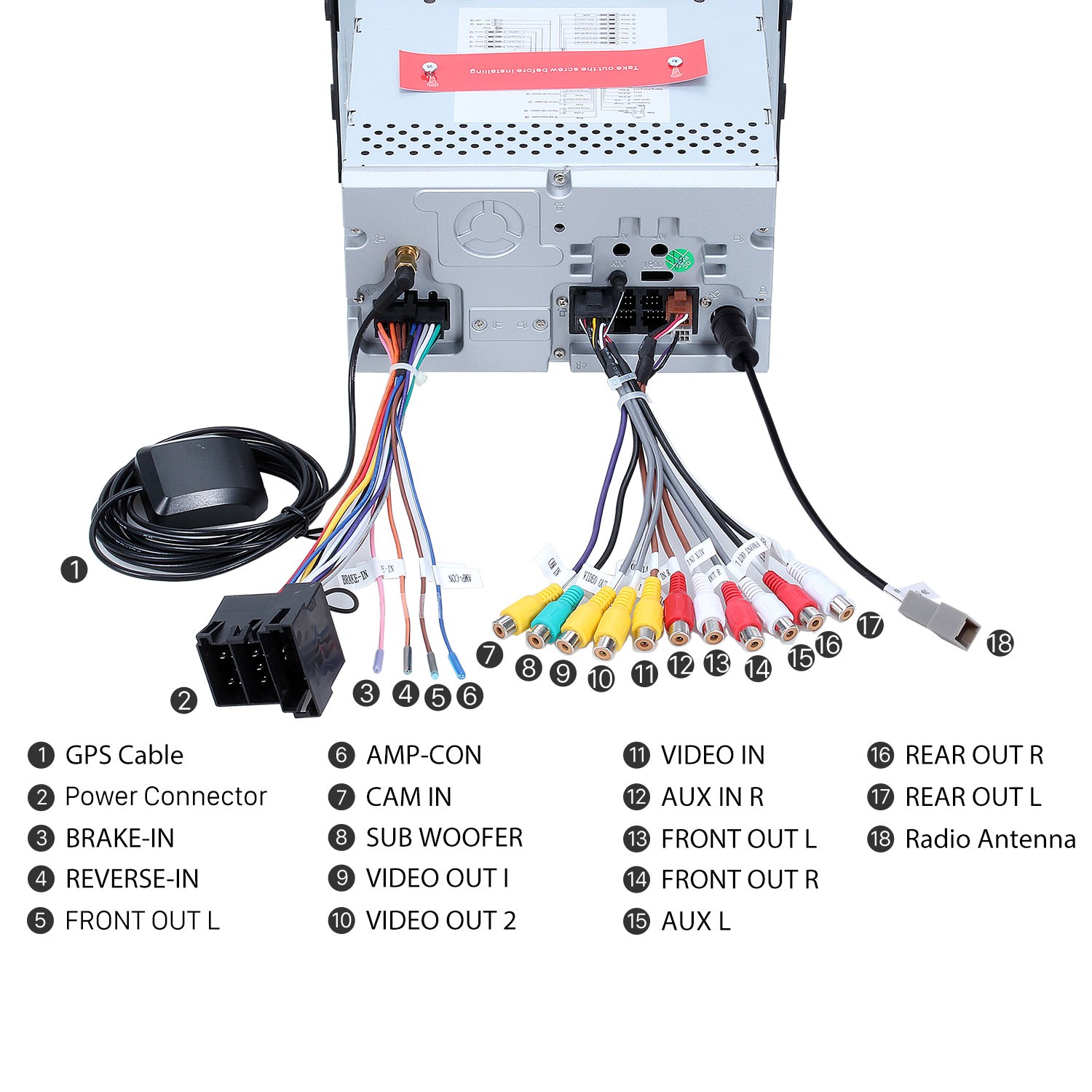

Схема подключения по цветам проводов на магнитоле

(13 оценок, среднее: 3,08 из 5) Загрузка…

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

• Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
• Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
• Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

• Минус аккумулятора – черный;
• Плюс аккумулятора – желтый;

• Плюс зажигания – красный;
• Левый передний динамик – белый и белый с полосой;
• Правый передний динамик – серый и серый с полосой;
• Левый задний динамик – зеленый и зеленый с полосой;
• Правый задний динамик – фиолетовый с фиолетовой полосой;
• Антенна – синий;
• Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Расшифровка проводов магнитол

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый. L = Динамик левый. FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус). FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус). RR+, RR— = Динамик задний — правый (Соответственно плюс или минус). LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус). GND SP = Общий провод динамиков.

Разъём питания магнитол

• В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
• GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Читайте также:  Винило проигрыватель Marantz SA-KI Ruby: Тест

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителя P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио ILL + и ILL — = это провода регулировки яркости подсветки магнитолы Amp = Контакт управления включением питания внешнего усилителя DATA IN = Вход данных DATA OUT = Выход данных Line Out = Линейный выход REM или REMOTE CONTROL = Управляющее напряжение (Усилитель) АСР+, АСР— = Линии шины (Ford) CAN-L = Линия шины CAN CAN-H = Линия шины CAN K-BUS = Двунаправленная последовательная шина (K-line) SHIELD = Подключение оплётки экранированного провода. AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителей CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжера SW+B = Переключение питания +В батареи. SEC IN = Второй вход DIMMER = Изменение яркости дисплея ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. LINE OUT, LINE IN = Линейный выход и вход, соответственно. D2B+, D2B— = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АСС или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Читайте также:  Магнитола Alpine

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Как подключить магнитолу

Вопрос о том, как подключить магнитолу самостоятельно,  актуален на сегодняшний день. Существуют  комплектации авто без предустановленной магнитолы, возможно требуется ее замена из-за неисправности, а может быть вы хотите установить более качественный ресивер.

Размеры

Существует два основных форм фактора для магнитол, это 1-DIN и 2-DIN (DIN (сокр.) — нем. Deutsches Institut für Normung e.V. — Немецкий институт по стандартизации).

Глубина не стандартизирована, но обычно составляет 160 мм. для обоих вариантов.

На сегодняшний день заменить 1-DIN магнитолу на 2-DIN и наоборот не составляет труда, наличие огромного количества переходных рамок способствует этому, спасибо нашим китайским братьям!



Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)

Разъем Intro ISO-002 («мама»)

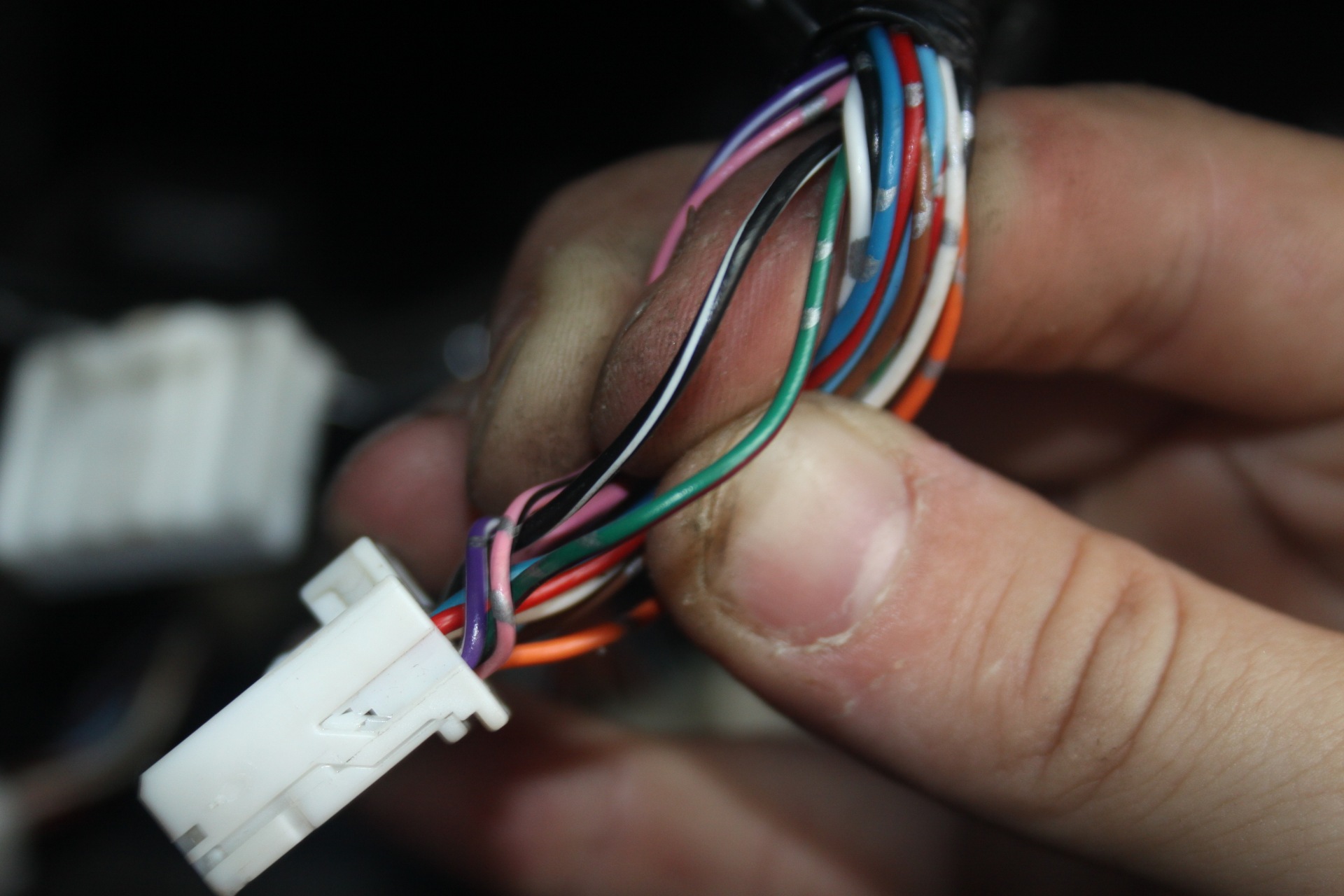

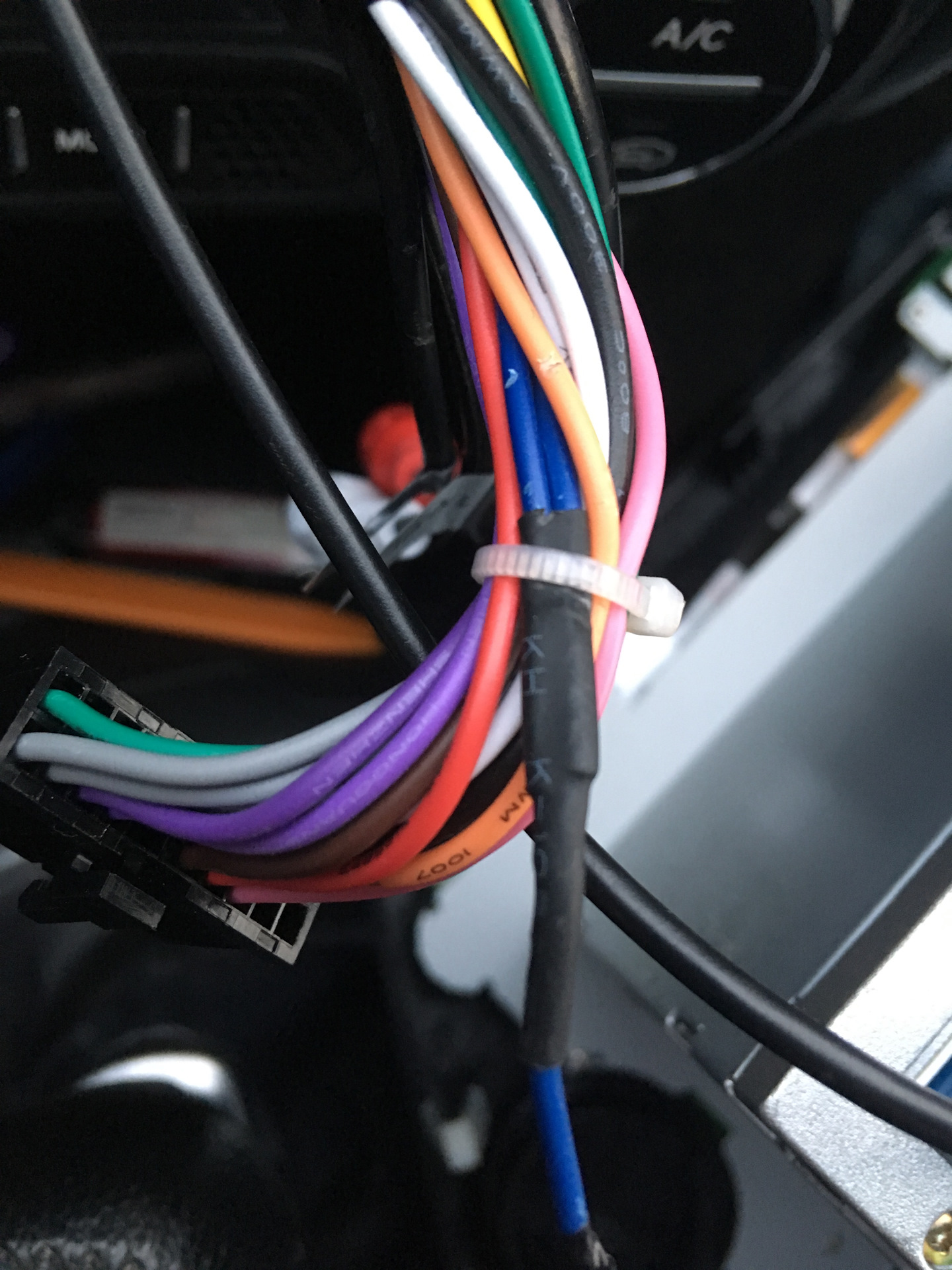

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.



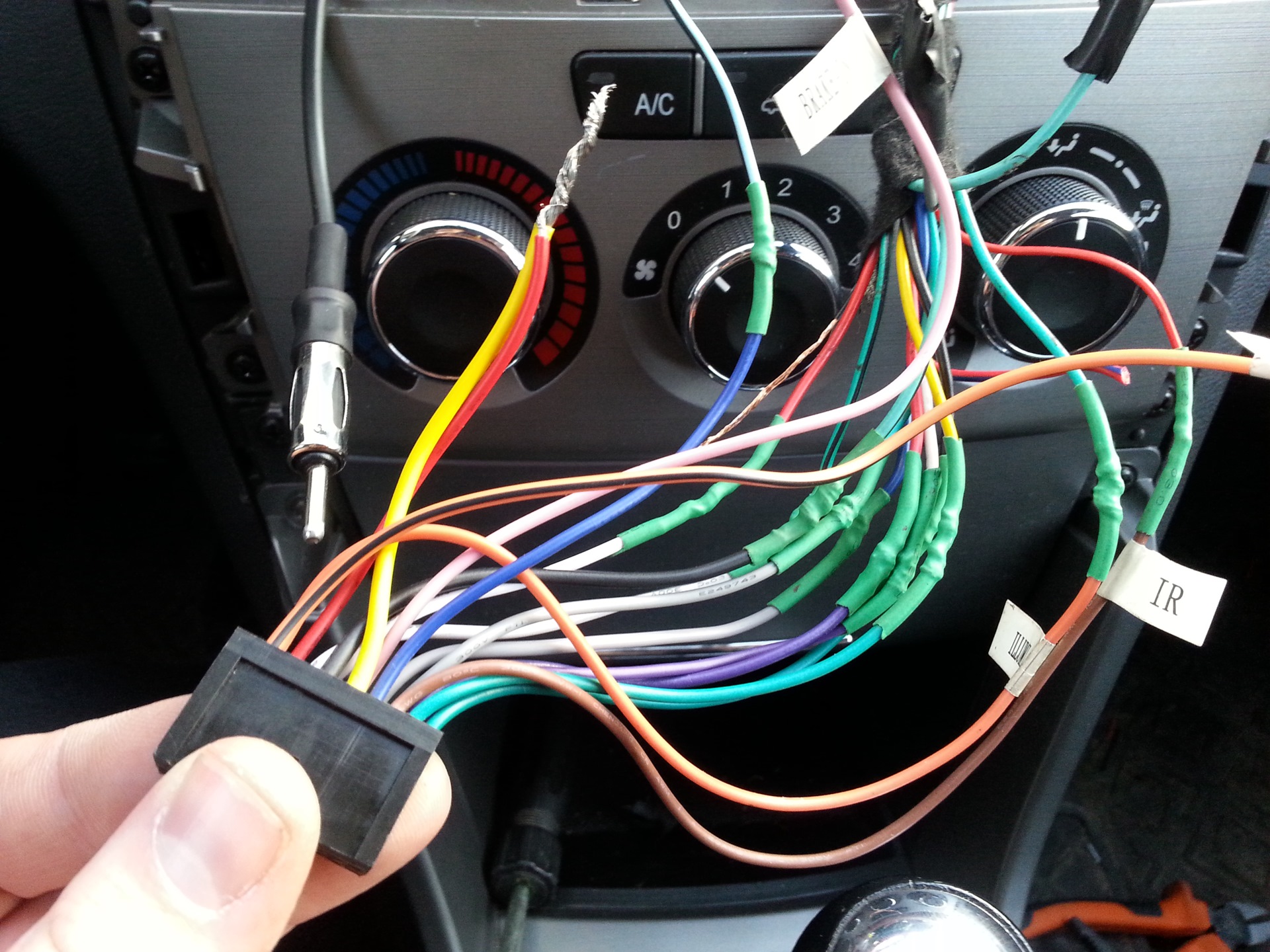

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что  в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Подключение магнитолы самостоятельно (без переходника)

Нет адаптера или нет желания его использовать, тогда подробно по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений.

Входы в магнитолу

• Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А.
• Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих авто существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Так же можно подключить, к любой клемме, где появляется +12 при включении зажигания.
• Черный провод —  это минус или масса, что то же самое. Подключается на кузов хорошим контактом (там постоянный минус) или к минусу от АКБ.
• Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
• Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
• Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree.  Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы

Выходы это в основном акустические провода на динамики. Они имеют парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из одноцветного провода и провода с черной полосой. Черной полосой обозначается минус. Соблюдайте правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы, будет не правильно работать регулировка баланса, а при несоблюдении полярности колонки будут играть в противофазе, это проявится рассеянным звуком.

Схема подключения магнитолы

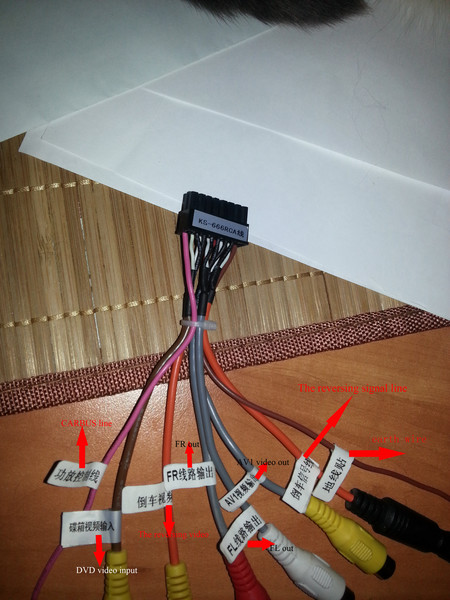

Так же магнитола может иметь линейные выходы для передачи звукового сигнала на усилитель.

Различные варианты схемных и буквенных обозначений магнитол различных марок

Акустическая группа:

• R = Динамик правый.
• L = Динамик левый.
• FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
• FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
• RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
• LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
• GND SP = Общий провод динамиков.

Разъём питания:

• B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
• GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.
• A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/c или N/A = Нет контакта (физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

Amp = Контакт управления включением питания внешнего усилителя DATA IN = Вход данных DATA OUT = Выход данных Line Out = Линейный выход REM или REMOTE CONTROL = Управляющее напряжение (Усилитель, Активная антенна) ACP+, ACP— = Линии шины CAN-L = Линия шины CAN CAN-H = Линия шины CAN K-BUS = Двунаправленная последовательная шина (К-line) SHIELD = Подключение оплётки экранированного провода. AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера SW+B = Переключение питания +B батареи. SEC IN = Второй вход DIMMER = Изменение яркости дисплея ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. LINE OUT, LINE IN = Линейный выход и вход, соответственно. D2B+, D2B- = Оптическая линия связи аудиосистемы

В разделе загрузок вы можете скачать материалы с большим количеством распиновок различных марок, которые помогут вам подключить магнитолу.

Подключить магнитолу в машине качественно. Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу. Это действительно важно, так как влияет на качество звучания.

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще.  Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

Читайте также:

• Как подключить усилитель
• Как подключить сабвуфер



Как подключить магнитолу в машине



Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые  и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают  двух размеров по высоте —  одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) —  существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 — Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему — без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

— Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

— Черный провод —  это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

— Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

— Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands.  Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара                 — передний правый динамик;

Зеленая пара              — задний левый динамик;

Фиолетовая пара       — задний правый динамик.

 Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
 Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.

Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

— GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Если при подключении видеорегистратора или навигатора появляются помехи радиоприему, причина не в магнитоле. Способы устранения по ссылке.

Рекомендации при подключении магнитолы на машине:

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

• Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической.  Рекомендуется  применить специализированные акустические провода  сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.


  Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

Желтый провод на магнитоле для чего

желтый + с АКБ, красный + с замка зажигания. оранжевый – к габаритам/подсветке панели (приглушает подсветку магнитолы), синий – к усилителю антенны если есть

Соответственно это ответная часть к тому разъему, который у тебя на магнитоле, ее тебе придется купить. Дальше все очень просто: как правило провода на вот этой ответной части уже промаркированы: на изоляции написано чего это за провод и куда его подключать. Левая половина разъема на рисунке – это выходы на динамики. На них будет написано что-то вроде Front Left Positive, Front Left Negative, и так далее. Left-Right – это как ни странно левый-правый, Front-Rear – фронтальные-тыловые. Лучше всего найти именно такую колодку, особенно еслт не планируется отдельного усилителя, и динамики подключаются напрямую к магнитоле.

Positive-Negative – важно их подключить одинаково ко всем динамикам. Провода одного канала имеют одинаковый цвет, только один из проводов сплошного цвета, второй-полосатый. То есть подключать надо например все сплошные к левым клеммам динамика, все полосатые – к правым. Если перепутаешь – ничего не сгорит, но звук будет хуже, потому что динамики будут работать в противофазе, подключишь правильно – будет какая-никакая, но сцена.

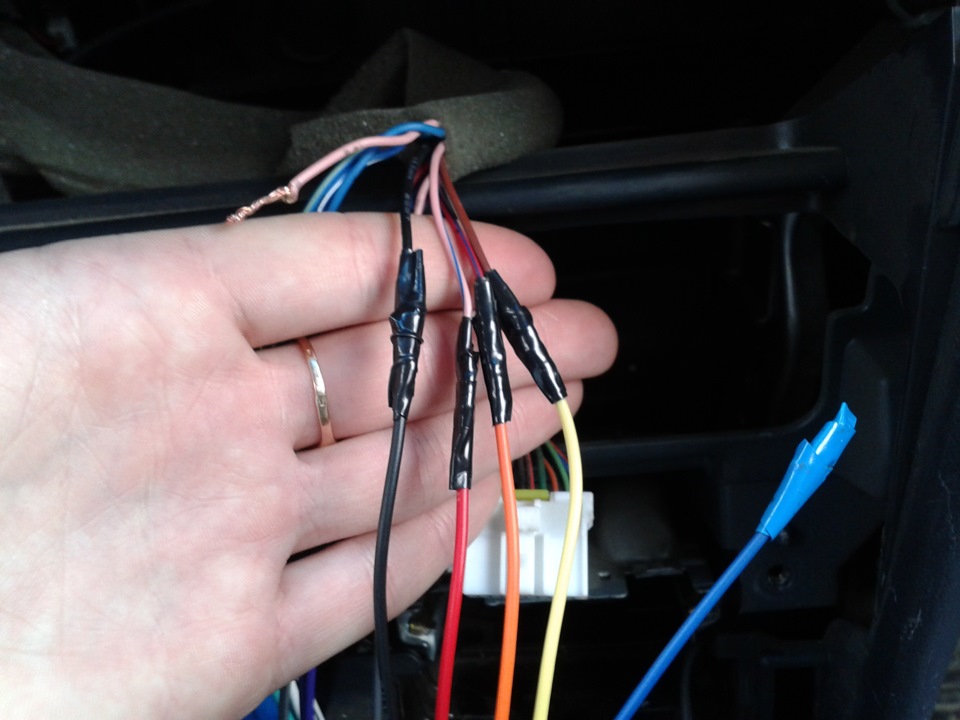

Дальше правая половина разъема. Тут все что относится к питанию и управлению. Буду по порядку.

Черный провод. Большой и толстый. Масса. Без комментариев. Желтый провод. Тоже большой и толстый. Главное питание. Должен быть постоянно подключен к АКБ, отсюда питается магнитола, и ее память. При отключении желтого провода сбрасываются все настройки.

Теперь о том, куда их цеплять. В случае цепляния к прикуривателю, или куда либо еще к существующей проводке – чур не удивляться потом, что «магнитола мерцает и вырубается, когда я ее громко врубаю», потому что подключишь – и получишь именно такую фигню. Посмотри на провода питания – они неспроста толще остальных в колодке. Посмотри также на предохранитель магнитолы – 10А, не меньше. В пиках нагрузки, особенно если она работает на свои динамики, а не на усилитель – она нехило жрет, и если провод тонкий – тока не хватает, и просаживается напряжение, магнитола не отдает динамикам нужной мощности, ей самой не хватает питания, в динамиках хрип, магнитола пытается выключится, фигня короче полная.

Поэтому: в идеале берешь провод сечением не меньше того, что на колодке, в идеале в полтора-два раза толще, и кидаешь его напрямую от АКБ на желтый провод. Возле АКБ обязательно вешаешь предохранитель, номиналом опять таки в полтора-два раза больше того, что на магнитоле (т. е. 15-30А). Если уж сильно лень тянуть из-под капота провод – цепляйся к замку зажигания.

Питание подключили. Дальше.

Красный провод. АСС. Управляющий. Магнитола включится, только если на этом проводе есть +12В. Сделано под буржуйские замки зажигания, где есть положение АСС – вся электрика включена, но зажигание – нет. В таврических замках такого положения нет, поэтому в принципе этот провод можно смело прикручивать впараллель с желтым. Однако есть одно но – в некоторых магнитолах при подаче питания на АСС включаются выходные каскады усилителей, и увеличивается потребляемый магнитолой ток. Можно высадить АКБ очень быстро. Есть ли такое в конкретно твоей магнитоле – ХЗ, у себя я подстраховался, сделав развязку на двух диодах.

То же самое актуально и для провода массы. Его тоже куда попало цеплять нельзя.

Подключение следующих проводов – опционально, некоторых вообще можен не быть.

Голубой, бело-голубой полосатый – ANT и REMOTE. Управляющие сигналы для внешнего усилителя и электрической выдвижной антенны. Когда включается магнитола – на них появляется +12. Если у тебя усилителя и выдвижной антенны нету – намотай на концы проводов изоленты и не трогай их. Один из проводов можно задействовать для управления АСС, чтобы не прикручивать его к питанию. Берешь два диода на ток больше 300 мА, катоды скручиваешь вместе, и подключаешь туда красный провод. К одному аноду подключаешь один из голубых проводов, ко второму – провод от замка зажигания, тот, на котором +12 появляется при включении зажигания. В результате чтобы включить магнитолу – включаешь зажигание, включаешь магнитолу, а дальше магнитола будет работать независимо от того, включено зажигание или нет.

Схема такого подключения вот:

Оранжевый. ILLUMINATION. Подключается к габаритным огням. При включении габаритов некоторые магнитолы умеют делать подсветку своей панели менее яркой, или включать подсветку панели, если магнитола выключена, а габариты горят. Это для удобства, чтоб в темноте магнитола не отвлекала ярким светом и была видна в темноте.

Желто-черный полосатый. MUTE. При подключении сюда массы – отключается звук. Сделан для согласования магнитолы с автокомплектом мобильной связи. Подключается к соответствующему выходу автокомплекта. Ежели такового нет – заизолировать и забыть, или же сделать подключение массы через кнопку на приборной панели, очень удобно отключать звук, например при звонке мобильного, опять таки.

1. Отсоединяем АКБ. Может и смешно звучит, но точно не помешает.
2. Используем адаптер под конкретный автомобиль. Самое простое решение.
3. Нет адаптера или нет желания его использовать, тогда подробно по проводам. Скажу сразу, что 99% производителей придерживаются стандартной номенклатуры в этом вопросе, цвета проводов и их предназначение.
– Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания;
– Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания, на многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (тестер поможет всегда). Либо, если возникнут затруднения, к любой клемме, где появляется + при включении зажигания.
– Черный провод – масса.
– Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
– Оранжевый провод (либо вариации) (ILL) – подлючается к клемме переключателя освещения (к любой другой клемме, где появляется + при включении габаритных огней).
– Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
– Желто – черный провод (вариации) (MUTE) – подключается к соответствующему проводуВашего автомобильного Hands – Free комплекта. Не будет работать, функционировать без последнего. Если комплект отсутствует – не подключать никуда.

Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис – так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают двух размеров по высоте – одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) – существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 – Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему – без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы – ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

– Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

– Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

– Черный провод – это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

– Голубой/бело – голубой провод (REM) – это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

– Оранжевый провод авто магнитолы (либо вариации) (ILL) – подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

– Желто – черный провод (вариации) (MUTE) – это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует – не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы – это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов – передний левый динамик;

Серая пара – передний правый динамик;

Зеленая пара – задний левый динамик;

Фиолетовая пара – задний правый динамик.

Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов , в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
– R = Динамик правый.
– L = Динамик левый.
– FR+, FR- или RF+, RF- = Динамик передний – правый (Соответственно плюс или минус).
– FL+, FL- или LF+, LF- = Динамик передний – левый (Соответственно плюс или минус).
– RR+, RR- = Динамик задний – правый (Соответственно плюс или минус).
– LR+, LR- или RL+, RL- = Динамик задний – левый (Соответственно плюс или минус).
– GND SP = Общий провод динамиков.

Разъём питания:
– B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

– GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

– A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

– N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

– ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

– Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

– MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Рекомендации при подключении магнитолы на машине:

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.

Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

• Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
• Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
• Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

• Минус аккумулятора – черный;
• Плюс аккумулятора – желтый;

• Плюс зажигания – красный;
• Левый передний динамик – белый и белый с полосой;
• Правый передний динамик – серый и серый с полосой;
• Левый задний динамик – зеленый и зеленый с полосой;
• Правый задний динамик – фиолетовый с фиолетовой полосой;
• Антенна – синий;
• Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

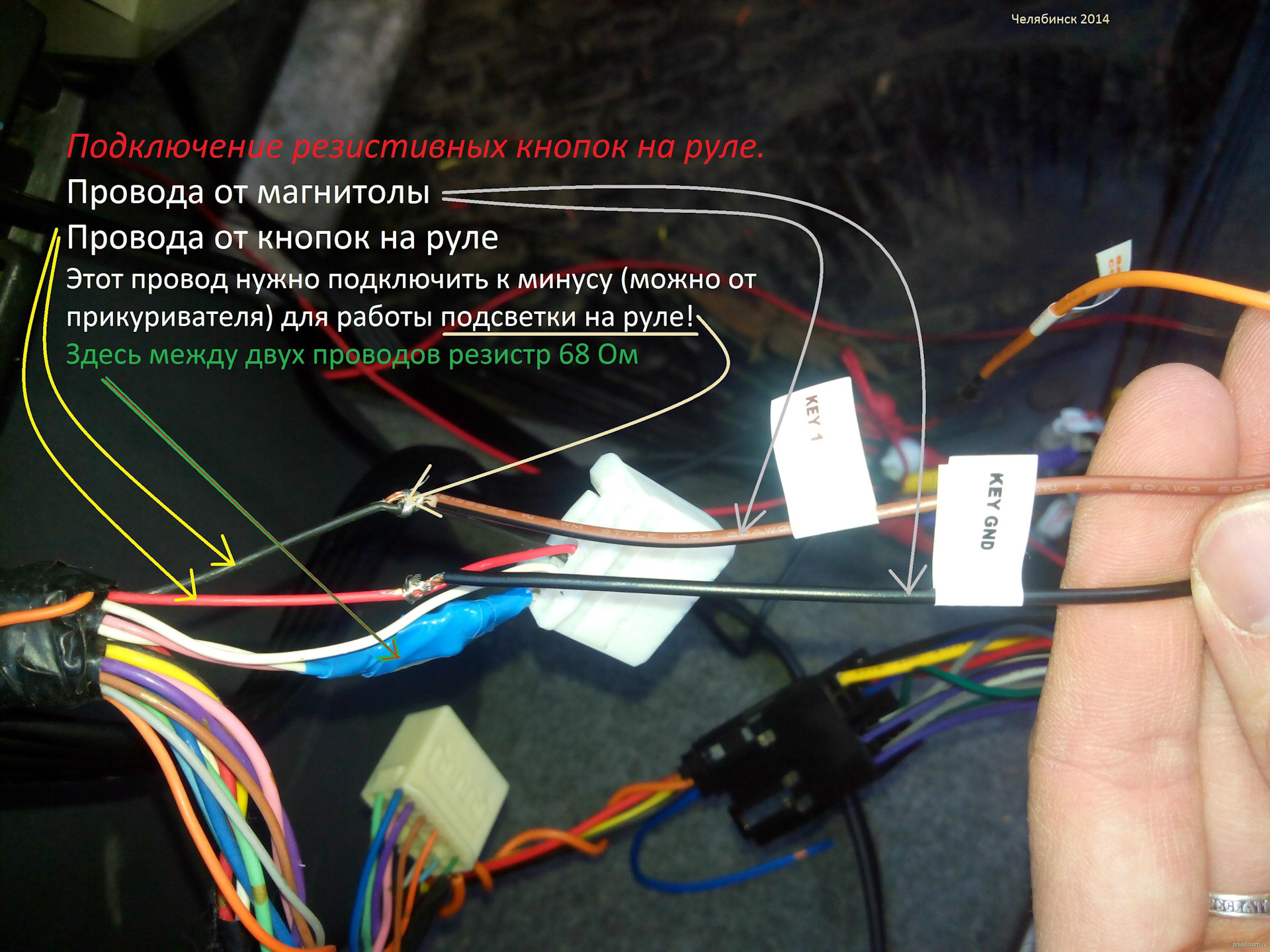

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

Коричневый провод на магнитоле

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF — = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF — = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR — = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL — = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол

• В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
• GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
АСР+, АСР — = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (K-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R — = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +В батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B — = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АСС или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

• Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
• Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
• Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

• Минус аккумулятора – черный;
• Плюс аккумулятора – желтый;

• Плюс зажигания – красный;
• Левый передний динамик – белый и белый с полосой;
• Правый передний динамик – серый и серый с полосой;
• Левый задний динамик – зеленый и зеленый с полосой;
• Правый задний динамик – фиолетовый с фиолетовой полосой;
• Антенна – синий;
• Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

Как подключить магнитолу ⋆ Doctor BASS

Подключение магнитолы

Вопрос о том, как подключить магнитолу самостоятельно,  актуален на сегодняшний день. Существуют  комплектации авто без предустановленной магнитолы, возможно требуется ее замена из-за неисправности, а может быть вы хотите установить более качественный ресивер.

Размеры

Существует два основных форм фактора для магнитол, это 1-DIN и 2-DIN (DIN (сокр.) — нем. Deutsches Institut für Normung e.V. — Немецкий институт по стандартизации).

Глубина не стандартизирована, но обычно составляет 160 мм. для обоих вариантов.

На сегодняшний день заменить 1-DIN магнитолу на 2-DIN и наоборот не составляет труда, наличие огромного количества переходных рамок способствует этому, спасибо нашим китайским братьям!



Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.



В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что  в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Подключение магнитолы самостоятельно (без переходника)

Нет адаптера или нет желания его использовать, тогда подробно по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений.

Входы в магнитолу

• Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А.
• Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих авто существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Так же можно подключить, к любой клемме, где появляется +12 при включении зажигания.
• Черный провод —  это минус или масса, что то же самое. Подключается на кузов хорошим контактом (там постоянный минус) или к минусу от АКБ.
• Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
• Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
• Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree.  Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы

Выходы это в основном акустические провода на динамики. Они имеют парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из одноцветного провода и провода с черной полосой. Черной полосой обозначается минус.
Соблюдайте правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы, будет не правильно работать регулировка баланса, а при несоблюдении полярности колонки будут играть в противофазе, это проявится рассеянным звуком.

Схема подключения магнитолы

Так же магнитола может иметь линейные выходы для передачи звукового сигнала на усилитель.

Различные варианты схемных и буквенных обозначений магнитол различных марок

Акустическая группа:

• R = Динамик правый.
• L = Динамик левый.
• FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
• FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
• RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
• LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
• GND SP = Общий провод динамиков.

Разъём питания:

• B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
• GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.
• A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/c или N/A = Нет контакта (физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель, Активная антенна)
ACP+, ACP— = Линии шины
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

В разделе загрузок вы можете скачать материалы с большим количеством распиновок различных марок, которые помогут вам подключить магнитолу.

Подключить магнитолу в машине качественно. Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу. Это действительно важно, так как влияет на качество звучания.

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще.  Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

Читайте также:

 Нажмите кнопку, чтобы поделиться материалом:

Цвета проводов на магнитоле: схема подключения и обозначение

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

• Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
• Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
• Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

• Минус аккумулятора – черный;
• Плюс аккумулятора – желтый;

• Плюс зажигания – красный;
• Левый передний динамик – белый и белый с полосой;
• Правый передний динамик – серый и серый с полосой;
• Левый задний динамик – зеленый и зеленый с полосой;
• Правый задний динамик – фиолетовый с фиолетовой полосой;
• Антенна – синий;
• Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Цвет проводки стереосистемы автомобиля и основы идентификации

Что нужно знать

• Используйте недорогой мультиметр для определения проводов.
• Если у вас нет мультиметра, используйте тестовую лампу.
• Типичные цвета проводов: желтый — 12 В, оранжевый с (/ out) белой полосой — диммер, красный — аксессуар, черный — земля.

В этой статье объясняется, как определить проводку с помощью мультиметра или простого светового теста.

Марица Патринос / Lifewire

Проверить наличие питания

Независимо от того, имеете ли вы дело с автомобильной стереосистемой, ресивером или тюнером, большинство головных устройств имеют два или три входа питания.Один вход питания постоянно нагревается и используется для функций «поддержания активности памяти», таких как предварительные настройки и часы. Другой горячий только тогда, когда ключ зажигания включен, что не позволяет оставить радио включенным после того, как вы вытащили ключ. В случаях, когда у транспортного средства есть третий провод питания, он используется для функции диммера, который привязан к фарам и переключателю диммера приборной панели.

Проверьте провод 12 В

Первое, что вам нужно проверить, это постоянный провод 12 В, поэтому установите мультиметр на соответствующую шкалу, подключите заземляющий провод к заведомо надежному заземлению и прикоснитесь другим проводом к каждому проводу в проводе динамика.Когда вы найдете тот, который показывает приблизительно 12 В, вы нашли постоянный провод 12 В, который также называется проводом памяти. Большинство головных устройств вторичного рынка используют для этого желтый провод.

Проверьте диммер и дополнительные провода

После того, как вы отметили этот провод и отложили его в сторону, включите зажигание, включите фары и поверните переключатель диммера — если он есть — полностью вверх. Если вы обнаружите еще два провода, которые показывают примерно 12 В, поверните переключатель диммера вниз и проверьте еще раз.Провод, который показывает менее 12 В в этой точке, является проводом регулятора яркости / освещения. Большинство головных устройств вторичного рынка обычно используют для этого оранжевый провод или оранжевый провод с белой полосой. Провод, который все еще показывает 12 В, — это вспомогательный провод, который обычно красный в жгутах проводов на вторичном рынке. Если на этом этапе питание подавалось только на один провод, то это вспомогательный провод.

Проверить землю

Отметив провода питания и убрав их с пути, вы можете переходить к проверке заземляющего провода.В некоторых случаях вам повезет, и заземляющий провод будет заземлен в том месте, которое вы действительно можете видеть, что исключает любые догадки из уравнения. Заземляющие провода также чаще всего черные, но не стоит принимать это как должное.

Если вы не можете найти заземляющий провод визуально, то лучший способ найти заземляющий провод — использовать омметр. Вам просто нужно подключить омметр к заведомо исправному заземлению, а затем проверить каждый из проводов в жгуте автомобильной стереосистемы на целостность.Тот, который показывает преемственность, — это ваша почва, и вы можете двигаться дальше.

Вы также можете проверить заземляющий провод с помощью тестовой лампы, хотя лучше использовать омметр, если он у вас есть.

Идентификация проводов динамиков

Определить провода динамика может быть немного сложнее. Если остальные провода находятся в парах, причем один из них сплошного цвета, а другой — того же цвета, что и линия, то каждая пара обычно идет к одному динамику. Вы можете проверить это, подключив один провод в паре к одному концу батареи AA, а другой конец — к другому выводу.

Если вы слышите звук из одного из динамиков, значит, вы определили, куда идут эти провода, и можете повторить процесс для остальных трех пар. В большинстве случаев сплошной провод будет положительным, но это не всегда . Чтобы быть абсолютно уверенным, вы должны смотреть на динамик, когда вы его запускаете. Если кажется, что конус движется внутрь, значит, вы изменили полярность.

Если провода не находятся в согласованных наборах, вам просто нужно выбрать один, подключить его к одной клемме батареи AA и по очереди прикоснуться к каждому из оставшихся проводов к положительной клемме.Это более длительный процесс, но он работает точно так же.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Что такое дополнительный провод?

Большинство головных устройств вторичного рынка обычно используют для этого оранжевый провод или оранжевый провод с белой полосой. Провод , который все еще показывает 12 В, — это вспомогательный провод , который обычно красный в жгутах проводов на вторичном рынке.Если только один провод когда-либо имел питание на этом этапе, это вспомогательный провод .

Нажмите, чтобы увидеть полный ответ

Так вот, а куда идет провод зажигания?

Подсоедините провод зажигания к клемме «IGN» переключателя зажигания . Этот — это главный терминал, который — это , используемый для автомобиля зажигания , дворников, аксессуаров и других рабочих функций. Это — это нормальное «рабочее» положение переключателя.Подсоедините кабель к отрицательной клемме аккумуляторной батареи.

Во-вторых, красный и желтый провода можно соединить? Проверьте предохранители в машине. в частности предохранитель радиоприемника, а затем дополнительные предохранители. Желтый должен быть постоянно горячим, красный должен срабатывать при включенном зажигании. Я будет не провод желтый и красный вместе , это заданный вы оставите h.u. включите и разрядите аккумулятор.

Точно так же, какого цвета дополнительный провод?

Большинство головных устройств вторичного рынка обычно используют для этого оранжевый провод или оранжевый провод с белой полосой. Провод , который все еще показывает 12 В, — это вспомогательный провод , который обычно красный в жгутах проводов на вторичном рынке. Если только один провод когда-либо имел питание на этом этапе, это вспомогательный провод .

Куда идет желтый провод автомобильной стереосистемы?

Красный провод — это для 12-вольтового зажигания, который можно подключить к стереосистеме .Желтый провод — это , провод 12-вольтовой батареи , который также должен быть подключен к стереосистеме для питания. Последний провод , черный провод , — это , провод заземления . Этот провод , подключенный к стереосистеме , поможет заземлить его.

Схема подключения радио

Ford Ranger

Сейчас Какой?

Ок, вы купили Ranger, но нет радио.Если заводские заглушки там вы сможете взять установочный комплект из магазин запчастей.

В штекеры в комплекте будут подключаться к заводским штекерам и позволят вам подключиться к новому радио. Но что делать, если у вас нет ремня безопасности рейнджеров? радио заглушки на концах проводов?

Форд не использует провода одного цвета во всех приложениях, но есть некоторые общие цвета проводов между модельными годами, что касается радиоприемников.Ниже это разбивка общих цветов проводов, а также ссылки на проводку диаграммы. Указанные цвета проводов предназначены для радиостанций базовой модели. Радиоприемники Premium и Audiophile имеют дополнительную проводку для усилителя. и даже сабвуфер на некоторых моделях. Вам следует обратиться к конкретному диаграммы по ссылкам ниже.

База Радио — провод по цвету:

Мощность, Земля и освещение:

Проволока Цвет	Б / у Для	Модель Год (лет)
Lt зеленый / фиолетовый	Мощность	1999-2006
Lt зеленый / фиолетовый	Мощность	1995–1998
Лт.Зеленый / желтый	Аккумулятор	1990–1994
Черный / Розовый	Зажигание с предохранителем	2004-2006
Желтый / Черный	Зажигание с предохранителем	1990-2003 гг.
Lt Синий / Красный	Подсветка	1990-2006
Оранжевый / Черный	Подсветка	1990–1994
Черный	Земля	1990-2006
Черный / Lt Зеленый	Земля	1994-2006
Красный	Земля	1990–1993

Динамики:

Проволока Цвет	Б / у Для	Модель Год (лет)
Оранжевый / Lt Зеленый	Левый передний динамик	1990-2006 положительно (1995-1998 — отрицательно)
Lt Синий / Белый	Левый передний динамик	1990-2006 гг. Отрицательно (1995-1998 положительно)
Белый / Lt Зеленый	Громкоговоритель передний правый	1990-2006 положительно (1995-1998 — отрицательно)
Dk Зеленый / оранжевый	Громкоговоритель передний правый	1990-2006 гг. Отрицательно (1995-1998 положительно)
серый / голубой	Левый задний динамик	1996-2006 положительно (1999-2000 — отрицательно)
Розовый / Светло-зеленый	Левый задний динамик	1990-1994 положительно
Желто-коричневый	Левый задний динамик	1990-2006 гг. Отрицательно (1999-2000 положительно)
розовый / голубой	Левый задний динамик	1990-1993 отрицательно
Оранжевый / Красный	Задний правый динамик	1990-2006 положительно (1999-2000 — отрицательно)
Коричневый / Розовый	Задний правый динамик	1996-2006 — Отрицательно (1999-2000 положительно)
Черный / Белый	Задний правый динамик	1990-1994 отрицательно

Электропроводка Диаграммы:

1990–1992 Схема подключения радиостанции Ranger

1990–1992 Схема подключения радиостанции Ranger Premium

1993 Схема подключения радиостанции Ranger

1994 Схема подключения радиостанции Ranger

1994 Схема подключения радиостанции Ranger Premium

1995 г. Схема подключения радиостанции Ranger

1995 г. Схема подключения радиостанции Ranger Premium

1996–1997 Схема подключения радиостанции Ranger

1996–1997 Схема подключения радиостанции Ranger Premium

1998 Схема подключения Ranger

1999 Схема подключения Ranger

2000 Схема подключения Ranger

2001 г. Схема подключения Ranger

2002 Схема подключения Ranger

2003 Схема подключения Ranger

2003 Схема подключения радиостанции Ranger Premium

2004 Схема подключения радиостанции Ranger

2004 Схема подключения радиостанции Ranger Premium

2004 Схема подключения радио Ranger с аудиофилом

2005 Схема подключения радиостанции Ranger

2005 Схема подключения радиостанции Ranger Premium

2005 Схема подключения радио Ranger с аудиофилом

2006 г. Схема подключения радио Ranger Tremor

2006 г. Схема подключения радио Ranger с аудиофилом

2006 г. Схема подключения радиостанции Ranger

996 и Boxster Single DIN Radio Instructions — Car Audio Innovations

Удаление заводского радио

Чтобы снять заводскую радиостанцию, вам понадобятся инструменты для снятия радиостанции Becker , это плоские металлические «ключи», которые вставляются в пазы с обеих сторон лицевой панели радиостанции, рядом с нижней частью устройства.В некоторых радиостанциях эти слоты находятся за съемной лицевой панелью, поэтому сначала удалите лицевую часть, если она съемная. Клавиши двусторонние и обозначены как «верхняя L» и «верхняя R», поэтому вы можете использовать любую кнопку с любой стороны, просто убедитесь, что вы подняли соответствующую кнопку стороной вверх. Затем просто используйте ключи, чтобы вытащить устройство. У заводской радиостанции нет монтажной втулки, поэтому после ее снятия все, что нужно сделать. Отсоединяется сзади, рядом вилки и антенна.

Ключи для извлечения радио Becker идут в комплекте со всеми нашими наборами

Так что нет причин искать кого-то самостоятельно.

Очень важно (98-02):

Присмотритесь к отверстию радиоприемника, и обычно вы увидите один провод, подключенный к штыревому выводу, и металлический язычок на левой стороне этого отверстия (обычно коричневый с синей полосой). Это часть противоугонной системы, и если вы просто установите новую радиостанцию, и шасси радиостанции упираются в эту «вкладку», заводская сигнализация не будет полностью активирована, она будет думать, что радиостанция была / была украденный.Перед установкой нового радиоприемника (если это не другая заводская деталь Becker с изолированной секцией, которая упирается в этот выступ) отсоедините провод от этого терминала и заклейте его лентой, чтобы убедиться, что он не соприкасается с металлом или землей.

Жгут проводов

При установке нового радио вам потребуются правильный жгут проводов и европейский антенный адаптер. Мы поставляем оба. Монтажная втулка для вашего нового радиоприемника сначала устанавливается в отверстие. Затем отогните несколько выступов, чтобы удерживать рукав на месте.Подключите новое радио к адаптеру ремня безопасности на скамейке или столе (примечание: обязательно подключите провод включения антенны к выходу антенны питания радио, это включит заводской усилитель антенны на лобовом стекле, а также подключите желтый постоянный / провод памяти на вашем новом радио.

Ваш комплект будет поставляться с жгутом проводов, который был настроен и настроен для вашего конкретного поколения автомобиля и уровня отделки салона.

’01 — ’02 Сабвуфер Bose

На автомобилях, оборудованных Bose 01 и 02, заводской сабвуфер Bose имеет собственный усилитель.На этот усилитель подается аудиосигнал от основного усилителя, который питает остальные динамики автомобиля. Рекомендуется проложить специальный сигнальный кабель для сабвуфера от нового радио напрямую к усилителю сабвуфера Bose. Мы продаем обвязку, которая позволяет вам это делать. Сабвуфер Bose будет работать без этого кабеля, но его нельзя будет регулировать независимо от других динамиков. Уровень сабвуфера Bose иногда может быть слишком высоким по сравнению с другими динамиками, если этот кабель не используется.Полную статью по установке этой модификации вы можете найти здесь: ’01 — ’02 Крепежный кабель для сабвуфера Bose для 996.

’98 — ’02

Если вы приобрели комплект с радио, жгут проводов уже будет припаян к жгуту интерфейса автомобиля для вас. Просто подключите его. Если вы приобрели комплект у нас, но у вас есть собственное радио; Вам необходимо будет подключить интерфейсный жгут автомобиля к жгуту радиоприемника.

Эти автомобили созданы по принципу «включай и работай».Просто вставьте прилагаемые ремни безопасности, и все готово.

Круглые годы

Ремень, который мы поставляем с вашим комплектом, предназначен для работы с:

• Базовое радио (без дверных динамиков).
• Аудиосистема Hi-Fi (дверные динамики, но без отдельного сабвуфера или логотипа Bose на дверных решетках).
• Аудиосистема Bose (значок Bose на решетках дверных динамиков, сабвуфер за задним сиденьем в купе или в нише для ног со стороны пассажира на кабриолете).

Большая черная розетка подходит для двух разных вилок автомобиля. Первый — это вилка питания. Второй — штекер автомобильного динамика. В зависимости от уровня отделки салона вашего автомобиля у вас может быть или не быть заполненной вилки динамика.

цветов проводов для большой черной вилки, если вы не приобрели радио в комплекте:

• Красный / желтый = постоянная мощность 12 В
• Желтый / Красный = 12 В для дополнительного питания
• Черный = Земля
• Оранжевый / Белый = Подсветка
• Синий = заводской антенный усилитель включен
• Синий / Белый = Заводское включение усилителя
• Белый = передний левый положительный
• Белый / черный = передний левый отрицательный
• Серый = передний правый плюс
• Серый / Черный = Передний правый отрицательный
• Зеленый = задний левый Positve
• Зеленый / черный = задний левый отрицательный
• Фиолетовый = задний правый плюс
• Фиолетовый / Черный Задний правый отрицательный

Затем подключите желтый штекер автомобиля к прилагаемому красному штекеру.Обратите внимание, что красный штекер намного больше желтого. Желтая заглушка должна быть полностью сбоку. В вашем автомобиле могут быть другие разъемы, расположенные рядом с желтым разъемом (синий или зеленый). Эти заглушки не нужны, но вы можете оставить их на месте, если хотите. Эти дополнительные соединения предназначены для заводских опций, таких как заводской CD-чейнджер. Заводские CD-чейнджеры несовместимы с радиоприемниками вторичного рынка. Некоторые автомобили вообще не имеют желтой вилки. Если в вашем автомобиле нет желтой вилки, не беспокойтесь.Для вашего приложения это не нужно.

На обратной стороне красного штекера вы увидите синий / белый провод. Это схема дистанционного включения заводского усилителя. Также есть 4 соединения RCA. Они следующие:

• Белый = передний левый
• Серый = Передний правый
• Зеленый = левый задний
• Фиолетовый = правый задний

’03 -’05 Транспортные средства

В автомобилях этого поколения используется оптоволоконная шина MOST для заводских цепей радиооборудования и освещения.Ремни для этих комплектов поставляются с двумя дополнительными цепями, которые необходимо подключить.

• Красный = Аксессуар для ключа
• Оранжевый = Освещение

Красный Принадлежность для ключа

Этот провод необходимо подвести непосредственно к замку зажигания. Снимите канал обогревателя под приборной панелью со стороны водителя. Эту секцию воздуховода легко снять, лягте на пол водителя и сдвиньте воздуховод к левой стороне автомобиля, чтобы высвободить внутренний конец, а затем сдвиньте его к середине автомобиля, чтобы отсоединить внешний конец, где он соединяется с коротким коленом. ведущий к левому углу тире вентиляционного отверстия.Это обеспечит лучшую видимость и доступ. Если вы посмотрите на заднюю часть замка зажигания из-под приборной панели, вы найдете оранжевый провод с двойной оболочкой. Нажмите на этот оранжевый провод, чтобы получить аксессуар. Эта схема будет показывать 12 вольт при каждом включении ключа и сохраняет питание до тех пор, пока ключ не будет вынут из цилиндра зажигания.

Это соединение было удлинено, чтобы обеспечить доступ от радио до переключателя зажигания. Предохранитель и держатель на 5 ампер были предварительно установлены для вас.

Внизу: тыльная сторона замка зажигания.Глядя из-под приборной панели.

Оранжевый Подсветка

Этот провод должен быть проложен непосредственно к источнику освещения. Его можно найти в гнезде прикуривателя рядом с радио. К гнезду прикуривателя будет подведено 3 провода. Два толстых провода — это питание. Толстый коричневый провод — заземление, а третий тонкий провод — подсветка. Этот провод обычно серый с синей полосой. Некоторые автомобили серые с красной полосой. Для подтверждения проверьте с помощью вольтметра.Подключите оранжевый провод от жгута радио к этой цепи.

2001-2004 Заводская радиосхема Mustang для модернизации стерео

(Последнее обновление: 10 декабря 2017 г.)

Заводская стереосистема

Приемник Mach 460 (Crutchfield Research Photo)

Стандартная стереосистема Mustang 2001-2004 годов представляла собой 80-ваттную систему с 4 динамиками и AM / FM / CD-плеером, которая в 2002 году получила возможность воспроизводить файлы MP3. Следующим шагом вперед была система Mach 460, которая предлагала 6-дисковый AM / FM / CD-ресивер с, по совпадению, 460 Вт стерео выхода, прокачиваемого через восемь динамиков.

Имейте в виду, что это пиковая мощность, не более значимая RMS, но это все же тонна мощности для «заводской» системы. Дополнительная мощность Mach 460 поступала от пары усилителей, установленных между задними сиденьями и багажником. Усилители позаботились о нижних дверных динамиках и задних динамиках, в то время как передние и задние высокочастотные динамики отключались от штатного ресивера.

Система Mach 1000 с десятью динамиками и шестью усилителями, дебютировавшая в 2002 году, была по сравнению с заводским звуком тем же, чем старый Boss 429 Mustang с заводской мощностью — чудесным, великолепным, американским излишеством.Багажник представлял собой настоящий магазин стереосистем на колесах, с двумя закрытыми сабвуферами по бокам и четырьмя усилителями, которые питали их, выстроенными в линию на стойке в центре.

Излишне говорить, что Mach 1000 производил колоссальную мощность. Послепродажная система будет звучать лучше, особенно по прошествии стольких лет, но Форд заслуживает огромной похвалы за то, что втиснул в этот автомобиль настоящий хотрод системы.

2001 Ford Mustang Stereo Электропроводка Информация

Radio Constant 12V + Wire: Purple / Light Blue
Radio Switched 12V + Wire: Black / Pink
Провод заземления радио: Черный / Светло-зеленый, Черный
Провод регулятора освещенности радио: Голубой / Красный
Триггерный провод радиоантенны: Оранжевый / Голубой
Провод левого переднего динамика (+): Оранжевый / Светло-зеленый
Провод левого переднего динамика (-): Голубой / Белый
Провод правого переднего динамика (+): Белый / светло-зеленый
Провод правого переднего динамика (-): Зеленый / оранжевый
Провод левого заднего динамика (+): Серый / голубой
Провод левого заднего динамика (-): Желто-коричневый / желтый
Провод правого заднего динамика (+): Оранжевый / Красный
Провод правого заднего динамика (-): Коричневый / Розовый

2001 Электросхема аудиосистемы Mustang Premium

.
