ТРАНСПОРТЁР ПЕРЕДНЕГО КРАЯ | МОДЕЛИСТ-КОНСТРУКТОР
При спуске на воду или выходе на берег использовались лёгкие металлические трапы – в походном положении они закреплялись по бортам корпуса вездехода. В передней части машины располагалась лебёдка с тросом длиной 100 м, развиваемое ею усилие – 150 кгс. Интересно, что использовать столь маломощную лебёдку для самовытаскивания не рекомендовалось – задача, возлагаемая на неё, состояла в эвакуации раненых с переднего края, из зоны огневого воздействия противника, к ТПК на специальных лотках.
В 1961 году после завершения испытания вездеход-амфибия НАМИ-049А был рекомендован к серийному производству на Луцком механическом заводе (в 1967 году предприятие получило название ЛуАЗ – Луцкий автозавод). Ну а Ир-битскому мотоциклетному заводу, на котором предполагалось развернуть выпуск ТПК, решено было профиль не менять.
Первые серийные прототипы ТПК были выпущены в 1965 году Запорожским автозаводом под названием ЗАЗ-967. В 1969 году началось серийное производство вездехода на Луцком автозаводе, и в этом же году машина была принята на вооружение.
Практически одновременно с армейским транспортёром разрабатывался гражданский вариант -ЛуАЗ-969. Его ходовая часть практически целиком базировалась на узлах ТПК – её оснастили той же независимой торсионной подвеской, теми же мостами с бортовыми редукторами, тем же, расположенным спереди, «запорожским» двигателем.
Компоновка транспортёра ЛуАЗ-967
Транспортёр ЛуАЗ-967 неплохо плавал – в движение его приводили собственные колёса
Основная задача ТПК – эвакуация раненых из зоны огневого воздействия противника
ЛyA3-969M – гражданская модификация ТПК
Разработка гражданского вездехода поначалу велась в НАМИ, а затем на Запорожском автомобильном заводе под руководством Б.М. Фиттермана. Именно ему принадлежало оригинальное решение ходовой части ЗАЗ-969, основанное на сочетании весьма компактной независимой торсионной подвески с увеличивающими клиренс колёсными редукторами.
Расположенный спереди силовой агрегат, куда помимо двигателя входили коробка передач и главная передача, поначалу базировался на V-образном четырёхцилиндровом 23-сильном моторе МеМЗ-966, том самом, которым оснащались «горбатые» «запорожцы», а в дальнейшем получил моторы мощностью 27, 30 и 37 л.с.
КПП жёстко соединялась с задним мостом трубой, внутри которой проходил вал привода главной передачи. Подключение при необходимости заднего моста, понижающей передачи и блокировки заднего дифференциала осуществлялось водителем. Полунесущая конструкция кузова позволила существенно облегчить машину, что также благоприятствовало проходимости вездехода.
Передача крутящего момента на задние полуоси осуществлялась с помощью карданных шарниров (со стороны колёсных редукторов) и скользящих сухарей (со стороны дифференциала). Подвеска всех колёс – независимая, торсионная.
Величина хода при качании задних колёс составляла 100 мм, однако для автомобиля-вездехода этого вполне хватало.
Компактный автомобиль пользовался немалым спросом в сельской местности – стоил он немногим дороже «Запорожца», а по проходимости оставлял позади как «Ниву», так и ГАЗ-69.
Технические характеристики транспортёра переднего края Лу АЗ-967
Габариты, мм:
-длина…………………………………………..3682
-ширина………………………………………..1712
– высота (без тента)………………………..1600
База, мм………………………………………….1800
Колея спереди/сзади, мм……….. 1325/1320
Дорожный просвет, мм……………………..285
Радиус поворота, м……………………………….5
Масса, кг:
– в снаряжённом состоянии………………950
– полная………………………………………….1350
Грузоподъёмность, кг……………………….320
Масса буксируемого прицепа, кг……….300
Число мест…………………………………………..3
Двигатель:
-тип……………………………………МеМЗ-967А
– количество цилиндров……………………….
4
– рабочий объём, л…………………………1,197
– мощность, л.с…………………………………..37
Количество передач……………………………..4
Ёмкость топливного бака, л………………..34
Максимальная скорость, км/ч:
– на шоссе………………………………………….75
– на плаву……………………………………….3 -4
Контрольный расход топлива
при скорости 40 км/ч, л/100 км……………10
Рекомендуем почитать
- МОДУЛЬНЫЙ ВАРИАНТ
В «М-К» № 4 за 1984 год была опубликована статья о применении модульного моноблока с резиномотором на спортивных судомоделях. За прошедшее время разработанная схема не только полностью… - БОЛТ ВМЕСТО КЛЮЧА
В современной бытовой технике, санитарно-технических изделиях встречается немало резьбовых соединений деталей с шестигранными гнездами под ключ.
При необходимости разобрать узел с такими…
Пересадка органов: как тюнингуют ЛуАЗы на родине
Клиренс – повыше, колес ведущих и тяги на них – побольше, валы – покрепче, ну и шины позлее. Таким был и ЛуАЗ-969 – самый дешевый и бескомпромиссный внедорожник советского периода.
В определенных условиях – в провинции, среди охотников, рыбаков, фанатов оффроуда – машина востребована до сих пор. Но беда в том, что эти дожившие до наших дней «волынянки» уже предельно изношены – и это вдобавок к тому щедрому комплекту болячек, которыми наделили их от рождения создатели.
Поэтому активные эксплуатанты «ЛуАЗиков» сегодня всерьез дорабатывают своих полноприводных любимцев. Естественно, что больше всего таких живых машин осталось на их родине – в украинской глубинке, и на основе опыта тамошних жителей будет интересно понаблюдать, какие новые возможности получают сегодня практически раритетные машины.
Двигатель
Самое слабое место «ЛуАЗиков» – двигатель, причем слабое – во всех смыслах.
Двигатель
1.6 л, турбодизель, от VW Golf II
Но вопрос трансплантации бензинового «сердца» для ЛуАЗа ох как непрост. Вроде и капот у него не самый короткий, но получается так, что двигатель висит впереди передней оси и всей трансмиссии (дает о себе знать родство с «Запорожцами» ), и имеет значение каждый сантиметр его длины. Ведь родной мотор «волынянки», МеМЗ-966\968 – относительно короткий V-образный, к тому же лишен радиатора водяного охлаждения, а все современные «заменители» – рядные «четверки», которые охлаждаются жидкостью. Лучшее решение тут – позаимствовать «короткий» мотор от компактной переднеприводной иномарки.
Важнейшая проблема пересадки – недостаток места для радиатора жидкостного охлаждения. Обычно его заимствуют от той же Таврии или аналогичной иномарки, и вместе с вентилятором помещают справа от мотора. Но там он из-за плохого обдува нередко со своей задачей не справляется, и отчаянные умельцы ему в помощь добавляют еще один – уже без вентилятора, но большой и тонкий (к примеру, от вазовских «девяток»), благодаря чему он помещается перед двигателем.
| На фото: Двигатель ВАЗ с радиатором сбоку | На фото: ЛуАЗ с двигателем от Таврии |
Многие самодеятельные конструкторы не стесняются изменить внешний вид машины и удлиняют капот.
Простейший вариант – нарастить лишь центральную часть, добавив выступ, в который в этом случае помещают даже внушительный радиатор от Нивы. Продлевают владельцы и весь капот. Порядка восьми дополнительных сантиметров достаточно, чтобы установить под капот ЛуАЗа «жигулевский» мотор, а перед ним – радиатор вместе с вентилятором и диффузором.
Соединяют любое новое «сердце» с родной коробкой передач при помощи традиционного метода – через переходную плиту. В случае с «таврическим» мотором дело облегчается тем, что в природе существует такая деталь фабричного производства – от модели ЛуАЗ-1302.
На фото: Переходная плита между позаимствованным двигателем и трансмиссией ЛуАЗаХодовая часть
Самое главное достоинство данной модели – ее систему полного привода – всерьез обычно не переделывают. Есть вариант установки механизма блокировки переднего межколесного дифференциала, для чего тюнеры, не мудрствуя лукаво, используют «родные» детали от аналогичного механизма заднего моста, который у «ЛуАЗика» блокируется «от рождения».
Только ленивый не меняет его невыразительные 13-дюймовые колесики на нечто более крупное. Да и как иначе – ведь сюда без каких-либо переделок (вплоть до 15-дюймового варианта) подходят диски от японских и корейских автомобилей с диаметром окружности крепежных отверстий 114,3 мм. Правда, если выбранные колеса оказываются весьма большими и тяжелыми, машина становится совсем вялой в разгоне, поскольку для раскрутки четырех катков нужна дополнительная мощность. Самые неравнодушные владельцы в таких случаях меняют шестерни в колесных редукторах, увеличивая передаточное число пар. Внедряться в эти редукторы стоит еще и по той причине, что их штатные прямозубые шестерни сильно шумят. Если удается найти предприятие с уцелевшим парком зуборезных станков, «луазоводы»-гурманы заказывают там себе косозубые шестерни.
Еще одна доработка, куда более актуальная – замена амортизаторов на более «тугие», чаще всего «москвичевские», с небольшой переделкой крепления. Дело не только в их большей доступности, но и в том, что из-за конструктивного перегруза передка при малейшей неисправности амортизаторов «волынянка» склонна к раскачиванию кузова на крупных неровностях.
Если владелец к тому же уже успел установить более тяжелый и длинный мотор-«водянку», вопрос становится насущным. Автор видел «луазоводов»-экспериментаторов, которые вдобавок изменяют угол установки амортизаторов, но об эффекте такой меры достоверных данных нет.
ЛуАЗ-969М
Краткие технические характеристики
- Габариты — 3 430/1 610/1 754 мм
- База — 1 800 мм
- Клиренс — 280 мм
- Масса снаряженная/полная — 960/1360 кг
- Максимальная скорость — 85 км/ч.
- Двигатель — четырехцилиндровый, V-образный
- Рабочий объем — 1 196 см³
- Мощность — 40 л. с. (4 200—4 400 об/мин.)
- Максимальный крутящий момент — 7,8 кгс-м (2 700—2 900 об/мин.)
- Запас топлива — 34 л
Относительно просто модернизировать рулевое управление ЛуАЗа (тут уместно заметить, что техосмотр на родине модели отменен несколько лет назад, и сертификация такой переделки в стране необязательна.
). Типичная для ЛуАЗ-969 всех версий картина – «разболтанный» из-за износа шарниров и особенностей рулевого редуктора руль. Поэтому многие заменяют эти узлы более стойкими деталями рулевой трапеции от Жигулей и Москвичей, для чего требуется лишь сделать новые крепления и продольную рулевую тягу. Кроме того, известен не один случай применения иномарочного рулевого механизма с гидроусилителем. Мера, к слову сказать, не особо и необходимая, но, как правило, часто мы дорабатываем наши машины по особым законам тюнинга, которые могут не совпадать с законами логики.
Кузов
Утилитарный кузов ЛуАЗа также можно отнести к числу его главных достоинств, но многим пользователям хочется побольше комфорта. Не менее половины машин давно колесят по дорогам (и бездорожью, кстати, тоже) с самодельным жестким верхом. Кустарные конструкции советских времен клепали из стали, алюминия и фанеры, но варианты посовременнее предусматривают использование готовых частей крыши и боковин от ижевского Москвича-«пирожка», серийных внедорожников и минивэнов.

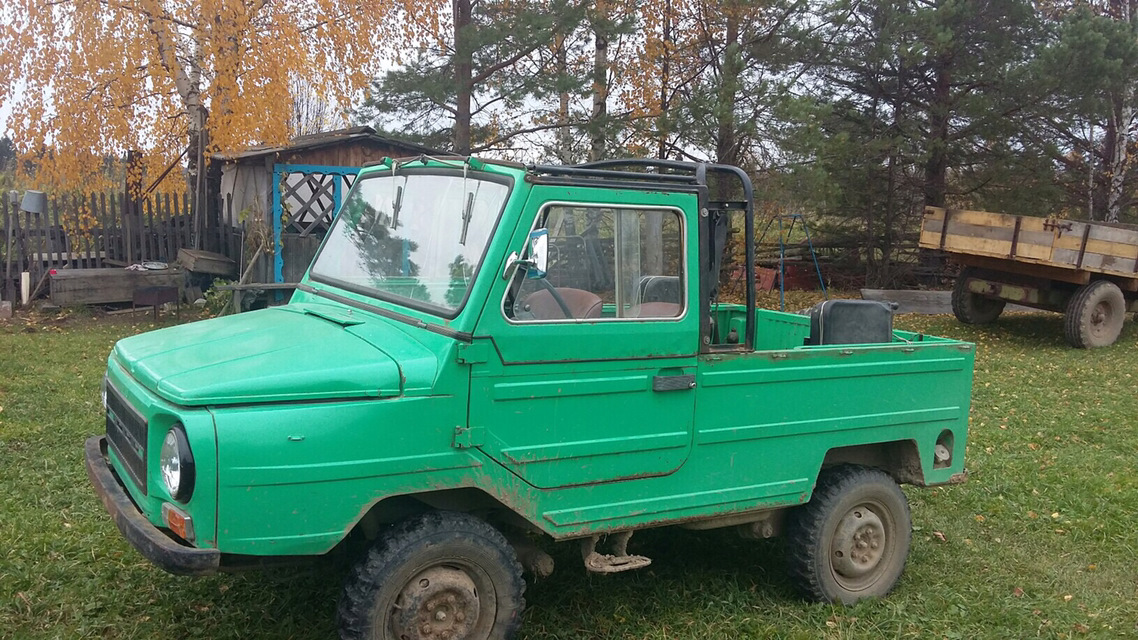

Несколько раз автору доводилось видеть ЛуАЗ с кузовом пикап. Причем речь не о конвейерной модификации, которая существовала в 1990-е, а о работе самодеятельных конструкторов, в первую очередь – участников трофи-рейдов.
Впрочем, летом на дорогах до сих пор можно встретить «ЛуАЗики» с первозданным кузовом и со снятым брезентовым верхом: возможность прокатиться с ветерком в кабриолете высоко ценится не только в кругах гламурных жителей мегаполисов.
Некоторые неспокойные «джиперы» замахиваются на комплекс мер по повышению комфорта в салоне: меняют торпедо, сиденья, устанавливают в двери «жигулевские» стеклоподъемники вместо съемных окошек (ранние версии 969-ой модели) или сдвижных форточек (ЛуАЗ-969М с 1979 г.).

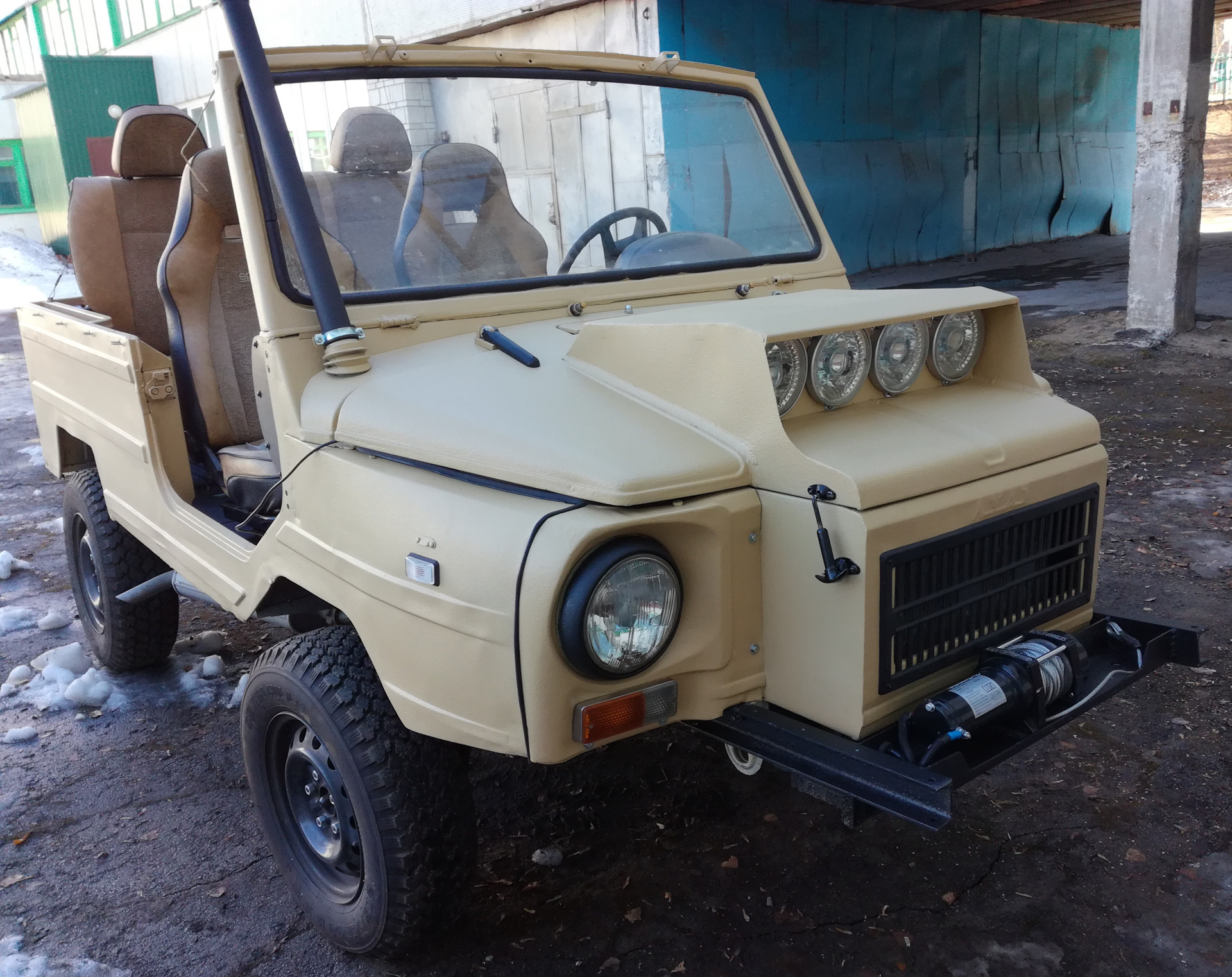

Важная доработка кузова – переделка капота на конструкцию аллигаторного типа. Двигатель и вспомогательные системы «вездеходика» требуют постоянного внимания, и штатный способ открывания капота не благоприятствует длительным работам в моторном отсеке. Задние узлы навески обычно делают наружными, заимствуя петли багажника у Москвича-402/403/407, или приспосабливают – вы только представьте! –поводки дворников от крупных автомобилей.
На фото: ЛуАЗ с капотом «аллигаторного типа»Маленький долгожитель
В завершение хочется обратить внимание читателей на то, что в случае с ЛуАЗами мы имеем возможность наблюдать настоящий рыночный парадокс. Один из самых примитивных и недолговечных отечественных автомобилей, созданный на базе одноразового армейского транспортера вдруг оказался настоящим долгожителем! Малотиражный, снятый с производства около двадцати лет назад, он все еще в строю, и остается востребован настолько, что владельцы согласны радикально перекраивать выжившие образцы, поддерживая их в эксплуатационном состоянии.
Причина на поверхности: почти уникальная проходимость и совершенно исключительная цена. Самое грустное здесь, что автопроизводители этого феномена упорно не замечают, что второе из упомянутых качеств в их глазах безоговорочно перевешивается первым.
как тюнингуют ЛуАЗы на родине

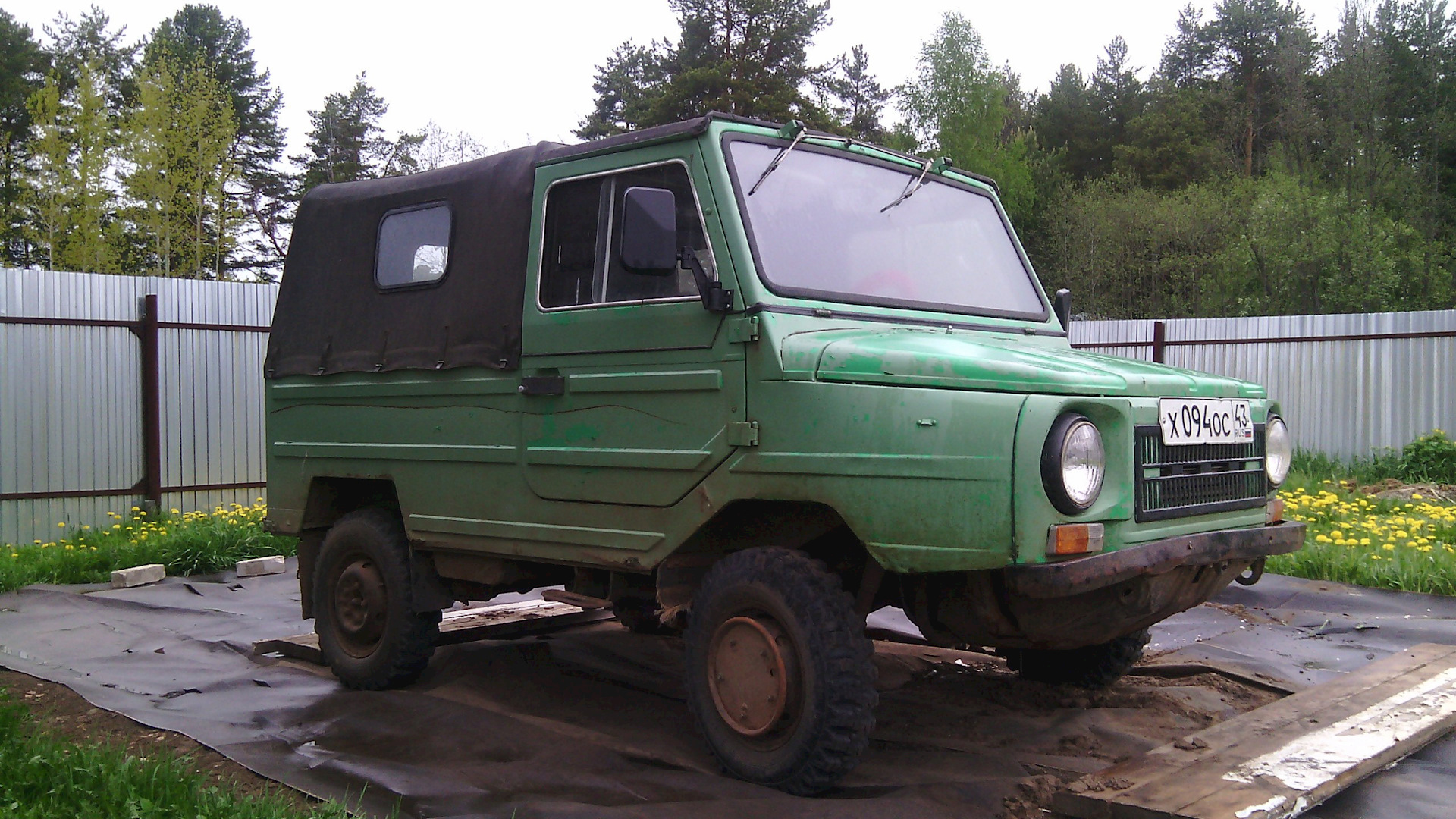

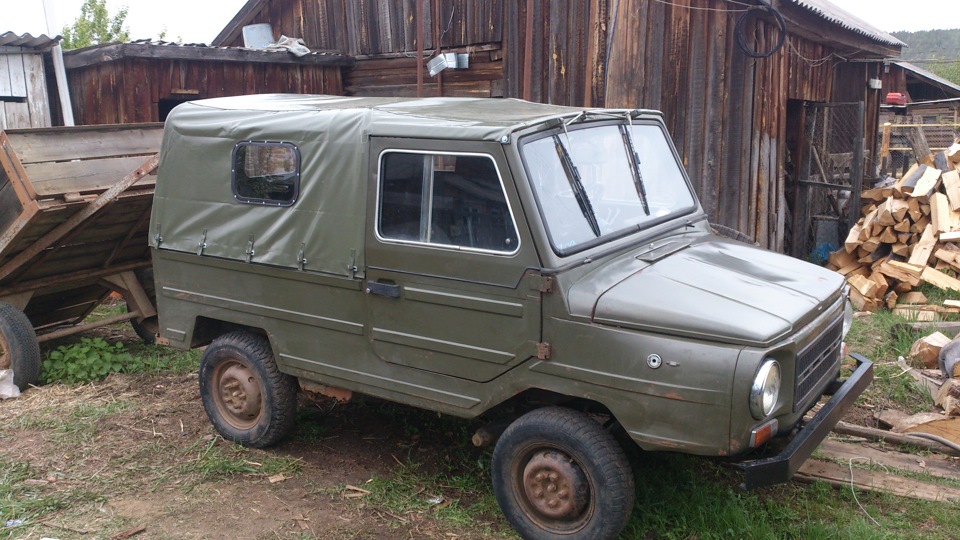

Луаз 969м, известный также по названию «Волынь», являлся первым советским автомобилем повышенной проходимости, который предназначался не для нужд военных, а для личного пользования. Это небольшой, но отличающийся высокими внедорожными свойствами автомобиль выпускался с 1966 по 2001 год. За это время машина претерпела весьма незначительные изменения — как в агрегатной части, так и в плане дизайна и комфорта.
Самым серьезным обновлением можно считать установку в автомобиль нового двигателя. После 1990 года устанавливаемый в ЛуАЗы МеМЗ-245 с воздушным охлаждением был заменен на 1,1 литровый мотор от автомобиля «Таврия», отличающийся наличием водяного охлаждения, повышенной мощностью и оборотистостью.
В остальном вплоть до прекращения производства «Волынь» оставалась автомобилем, отличающимся хорошей проходимостью, небольшой стоимостью, и высокой степенью практичности. В то же время, отрицательные черты этого автомобиля вызывают настолько большое количество нареканий, что нивелируют названные выше положительные стороны. ЛуАЗы страдают от посредственного качества сборки и изготовления деталей. Еще одним огромным минусом является архаичная конструкция, изначально абсолютно не учитывающая необходимость обеспечения комфорта, неудобное рулевое управление с большим люфтом, крайне низкие динамические характеристики автомобиля. Еще одним конструкционным минусом является сложное и трудоемкое обслуживание, которое, к тому же, требуется автомобилю очень часто.
Все это, а также очень низкая цена автомобиля, делают «луаз тюнинг» достаточно популярным направлением современной индустрии совершенствования старых автомобилей. Тем более, что простор для деятельности тут огромен – в «Волыни» сложно найти агрегат, который не требовал бы улучшения.
Как уже упоминалось, «родной» двигатель ЛуАЗа, особенно произведенного до 1991 года, не обеспечивает минимально приемлемых показателей движения. Помимо низкой надежности, малой максимальной скорости, отсутствия динамики и большого для автомобиля такого класса расхода топлива, двигатели МеМЗ-969 и МеМЗ-969А имеют также склонность к перегреву, хотя и меньшую, чем на «Запорожцах», благодаря иной компоновке «Волыни». Каким-то образом улучшить имеющийся двигатель практически нереально, так что единственным выходом является его замена.
Наиболее подходящим вариантом является установка двигателя от ВАЗ-2121. Он отличается от устанавливающихся на «классику» не только большим объемом, мощностью и крутящим моментом, но и меньшей склонностью к перегреву во время езды по бездорожью.
Замена двигателя заметно преображает поведение автомобиля, что особенно ощущается на трассе. Если «родной» двигатель показывал проблемы с мощностью уже на скорости 70 км/ч, то «нивовский» без проблем разгоняет «Волынь» до 110-120 км/ч.
Улучшается и динамика – обгон на скорости 80-100 км/ч больше не является неразрешимой проблемой.
Вместе с тем, снижается и расход топлива. При среднем режиме движения вполне можно вписаться в 9-10 литров на сотню, что с мелитопольским двигателем было практически невозможным.
Еще более интересно ведет себя автомобиль с установленным дизельным двигателем небольшого литража. Например, Toyota 1N. Этот агрегат стоит существенно дороже, но разница в цене окупается и разницей в поведении машины. ЛуАз становится куда более динамичным не только на трассе, но и вне ее, особенно если необходимо карабкаться на крутые склоны.
Многократно снижается и риск заглохнуть посередине подъема или во время поездки по сложному бездорожью.
Кроме того, установка дизеля является предпочтительной в случае эксплуатации «Волыни» в условиях серьезного бездорожья, когда есть необходимость форсировать неглубокие водные преграды. Ведь дизельный двигатель не заглохнет от попадания воды, да и возможный гидроудар такой мотор перенесет с гораздо меньшими последствиями, чем бензиновый.
Что касается установки более современных двигателей производства МеМЗ, такой вид тюнинга нельзя назвать удачным решением. Ведь основной проблемы – недостатка мощности и момента – замена штатного двигателя на инжектор не решит. К тому же, известен достаточно капризный характер мелитопольского инжектора и его требовательность к обслуживанию и качеству топлива.
Этот использующийся на луаз 969м тюнинг значительно меняет поведение автомобиля, но для лучшей управляемости, позволяющей полнее раскрыть возможности новых двигателей, необходимо также доработать подвеску автомобиля, и рулевое управление.
Применяемый на луаз 969 тюнинг подвески обычно сводится к замене стандартных амортизаторов современными газонаполненными. Кроме того, ввариваются усилительные короба, делающие подвеску надежнее при высоких нагрузках, например, на бездорожье.
Практически обязательным мероприятием является замена колесных дисков на современные варианты, до 15-ти дюймов, включительно.
Такие колеса с установленной современной резиной улучшают управляемость «Волыни» и несколько увеличивают ее внедорожные возможности.
Более радикально улучшить подвеску без проведения целого ряда сварочных работ и приобретения дорогостоящих деталей практически нереально, так что в основном приходится довольствоваться лишь такой модернизацией. Разумеется, кардинально ходовые качества такие меры не меняют, но все же происходит определенное улучшение плавности хода и мягкости автомобиля.

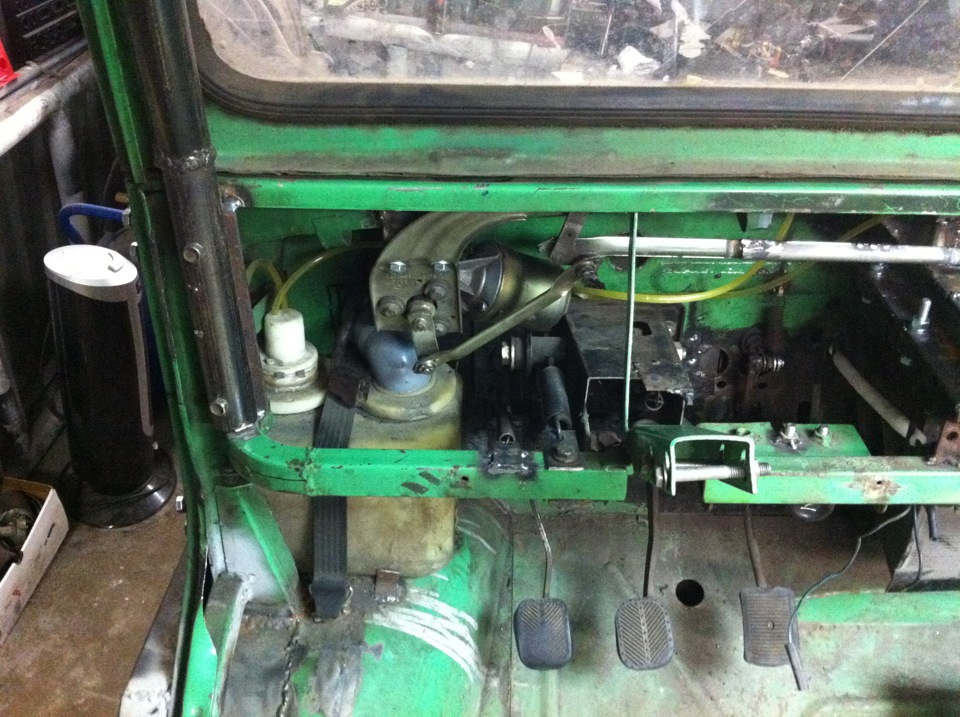

Именно этот узел автомобиля вызывает огромное количество нареканий. Рулевой механизм ЛУАзакрайне неудачен. Люфт рулевого колеса, который не удается кардинально уменьшить никакими средствами – еще полбеды. Помимо этого, уход и ремонт рулевой системы на «Волыни» — занятие не для слабонервных, настолько часто он необходим и настолько неудобно его осуществлять.
В случае с этим узлом полумерами не обойтись – как и в ситуации с двигателем, рулевой механизм лучше полностью заменить. И опять на выручку приходят японцы – в изделие луцкого автопроизводителя отлично вписывается рулевая от Toyota.
Причем установить можно даже механизм с гидроусилителем. Помимо очевидно возрастающего комфорта, эта замена позволяет также значительно улучшить управляемость автомобиля, как на дороге, так и вне ее. Автомобиль куда лучше слушается руля, управление становится несравненно более информативным. На бездорожье снижается риск неожиданного соскальзывания в глубокую колею, переворота автомобиля. Машина значительно адекватнее откликается и на действия водителя на относительно высоких скоростях, в момент обгона других транспортных средств.
Первое, что обращает на себя внимание при просмотре представляющих луаз тюнинг фото – изменения, касающиеся кузова автомобиля. Полунесущий, с лонжеронной рамой кузов «Волыни» позволяет воплощать в жизнь достаточно смелые эксперименты.
Тут возможны действия по двум основным направлениям – улучшение имеющегося. Либо полная переделка кузова.
Первый вариант обычно включает в себя установку дуг безопасности, покраску кузова современными материалами, установку внедорожного обвеса и бугеля.
Распространенным вариантом является также замена штатных осветительных приборов, что позволяет не только преобразить автомобиль внешне, но и добиться значительного улучшения освещенности пространства перед автомобилем. Штатные фары в этом смысле оставляют желать лучшего.
Также часто устанавливается дополнительно оборудование, которое может быть востребовано во время поездки по бездорожью – различные лебедки и другие устройства самобуксировки.

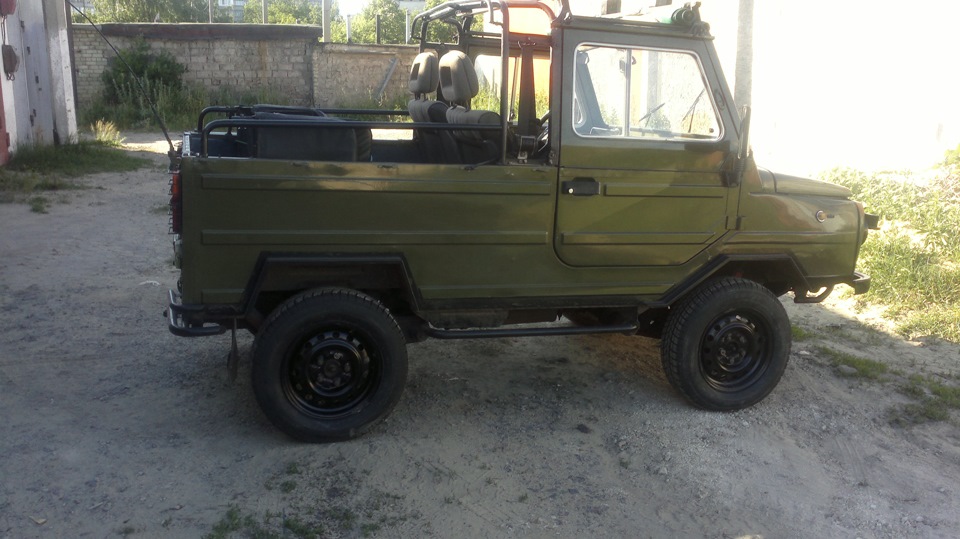

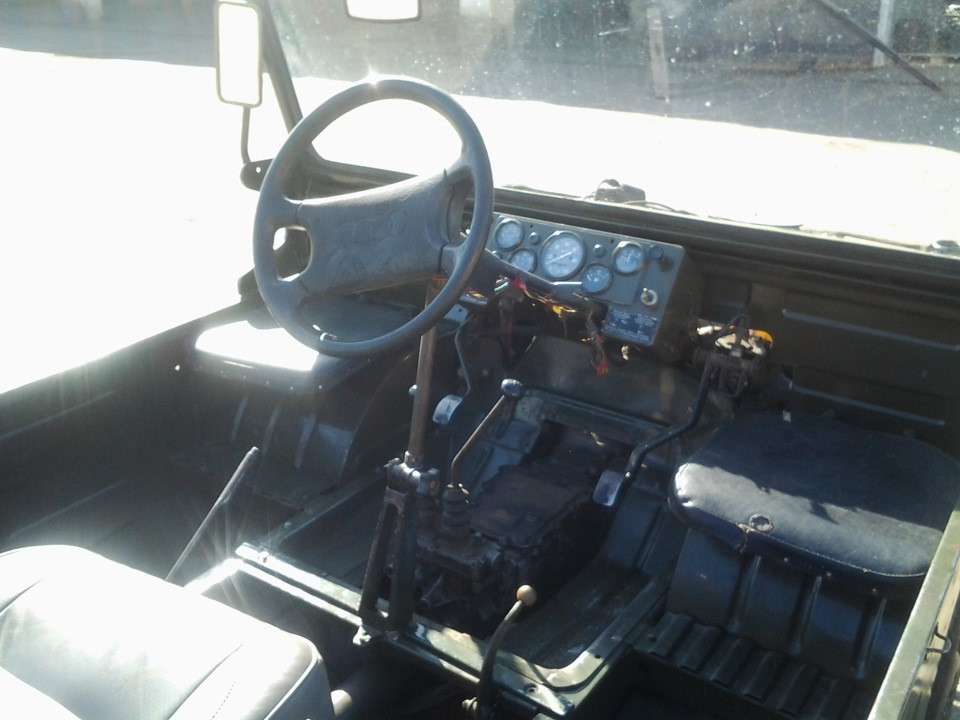

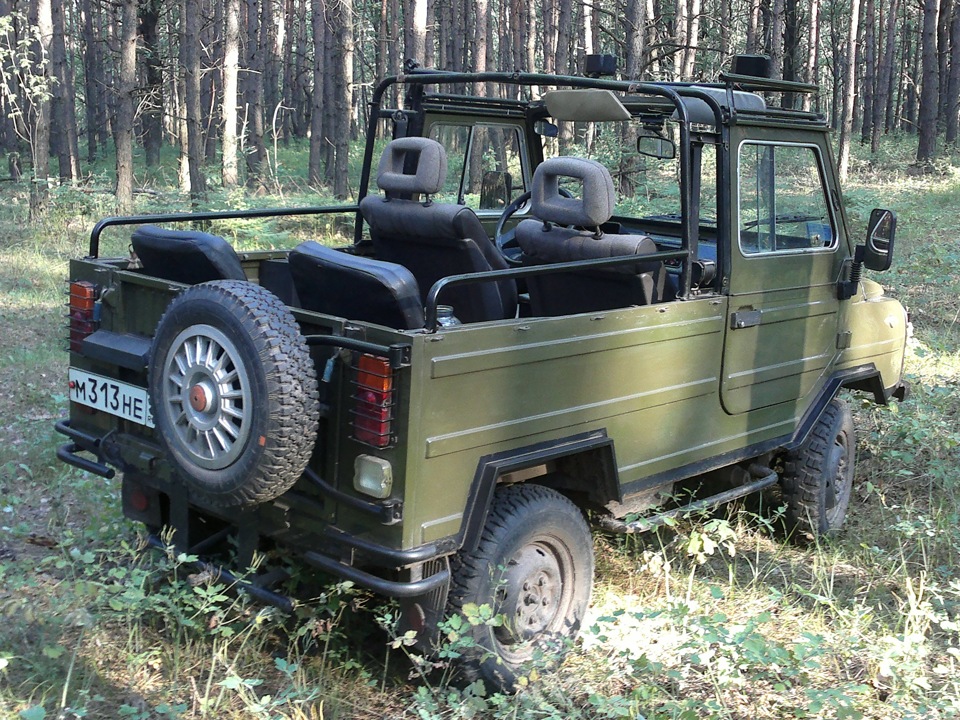

Второй вариант – это снятие крыши и установка вместо нее душ безопасности, предусматривающих использование в случае необходимости съемного тента. Конструкция автомобиля позволяет срезать стойки крыши, и даже сделать лобовое стекло опускающимся, в подражание армейским «джипам». Этот вид тюнинга требует гораздо большего объема работ, но позволяет значительно изменить внешний вид не блещущей дизайнерскими изысками «Волыни».

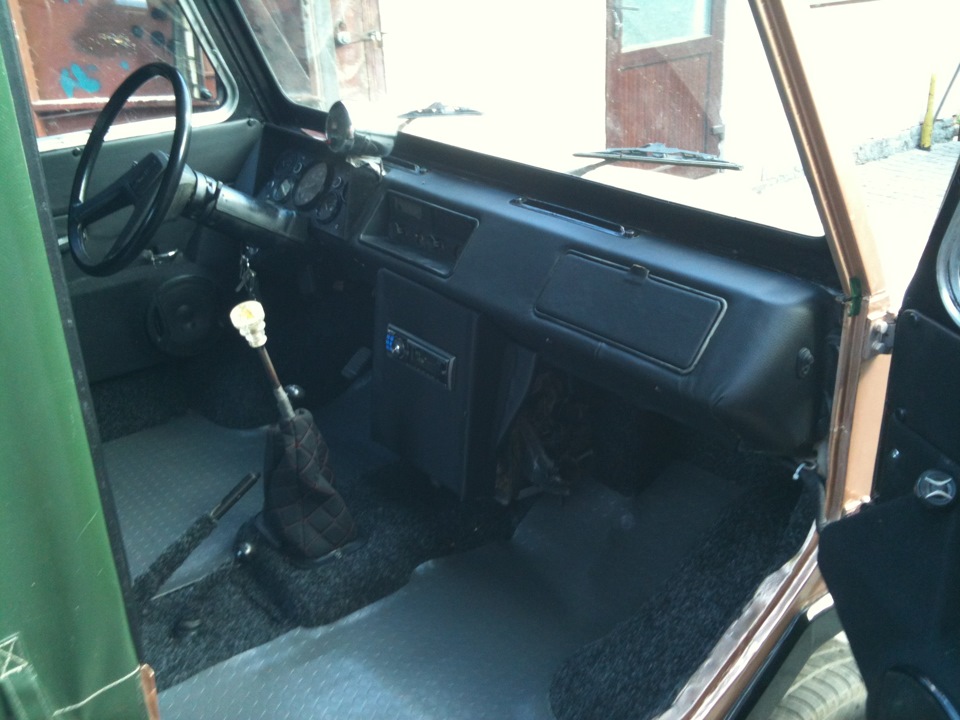

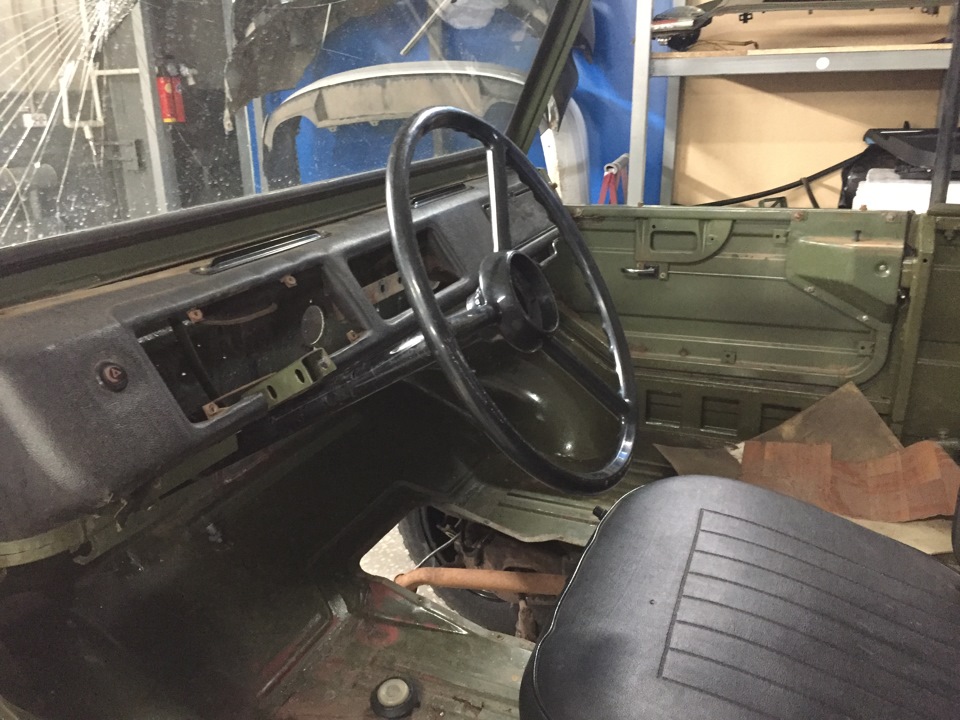

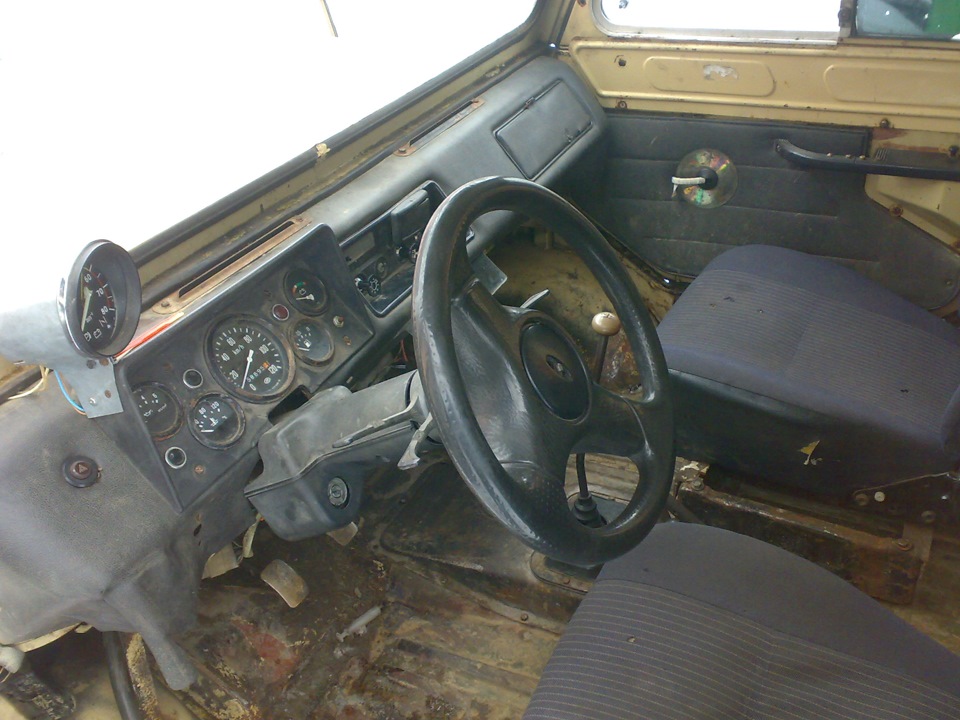

Простодушный минимализм салона еще можно простить, но в сочетании с крайне неудобными креслами и отвратительной эргономикой приборов управления он становится серьезной проблемой.

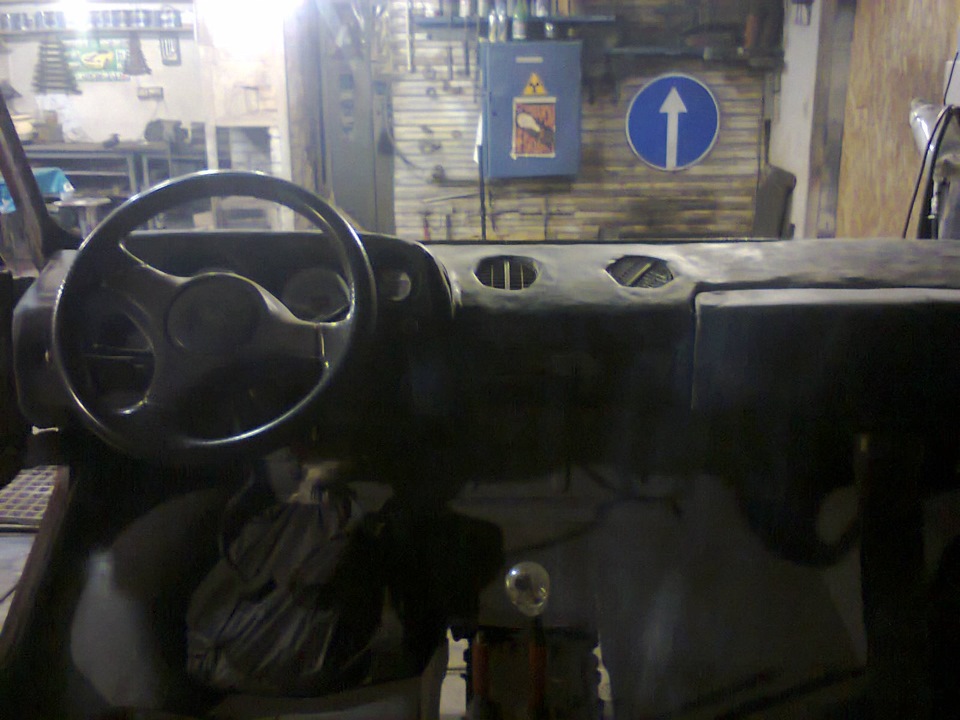

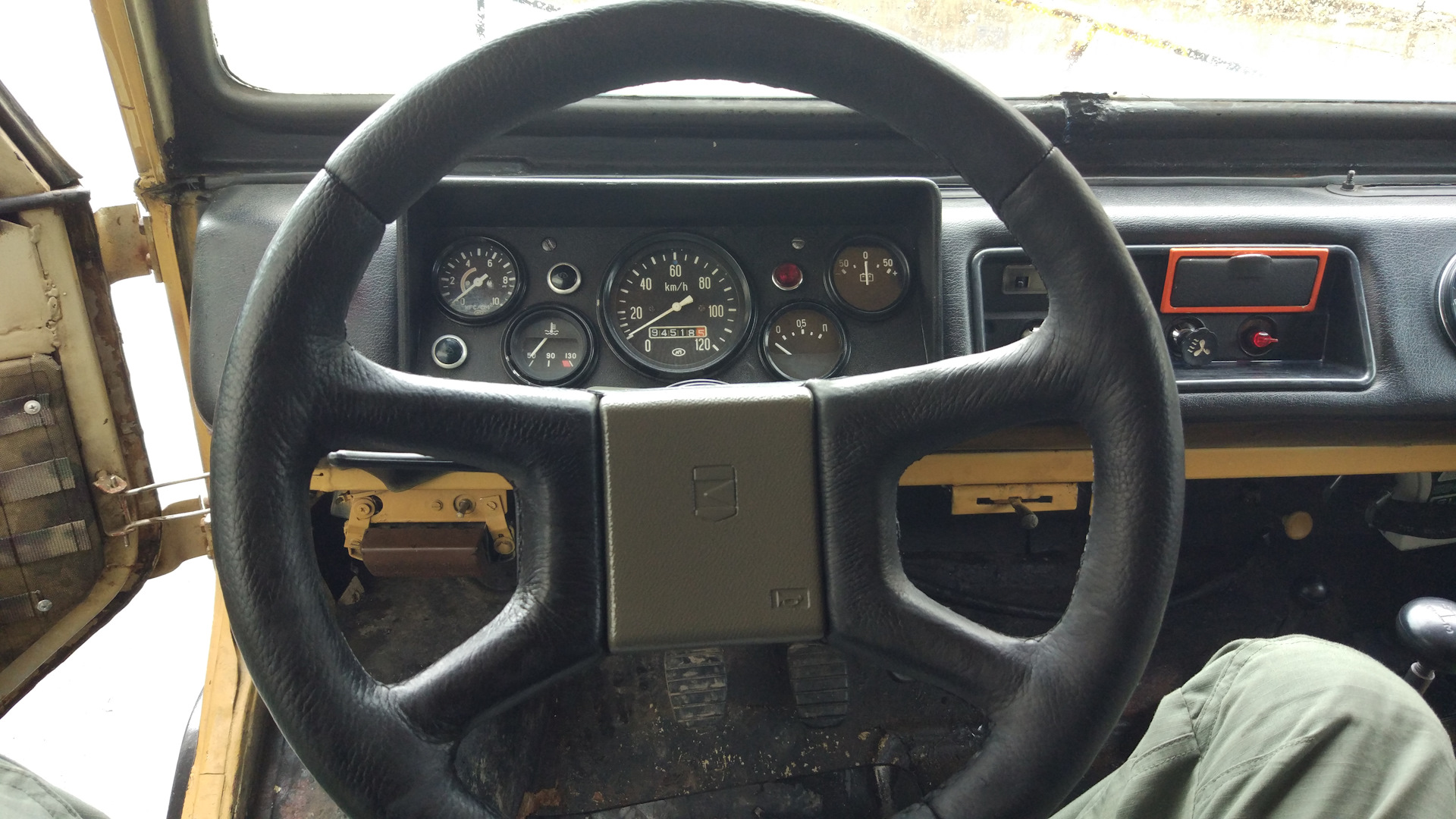

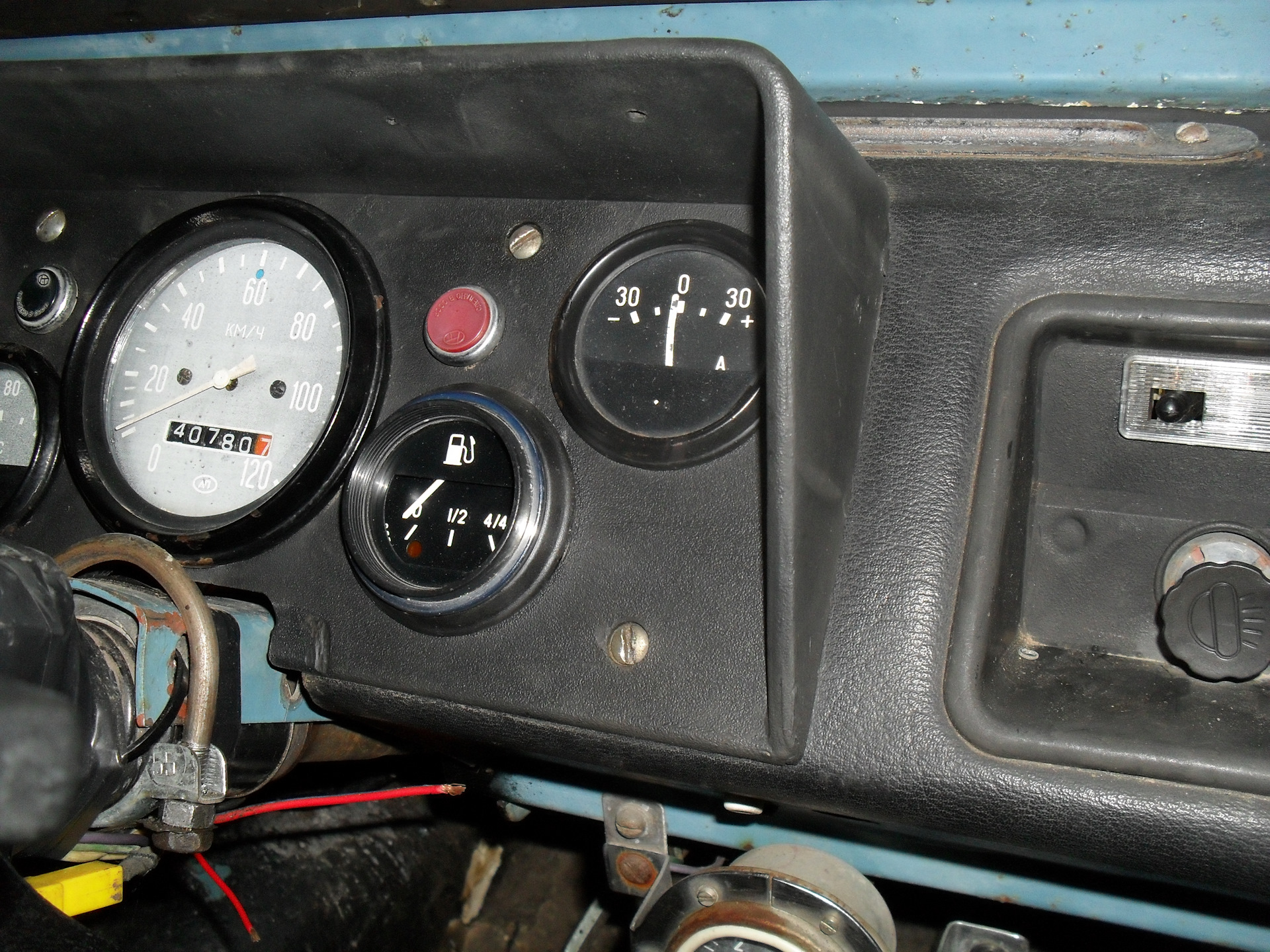

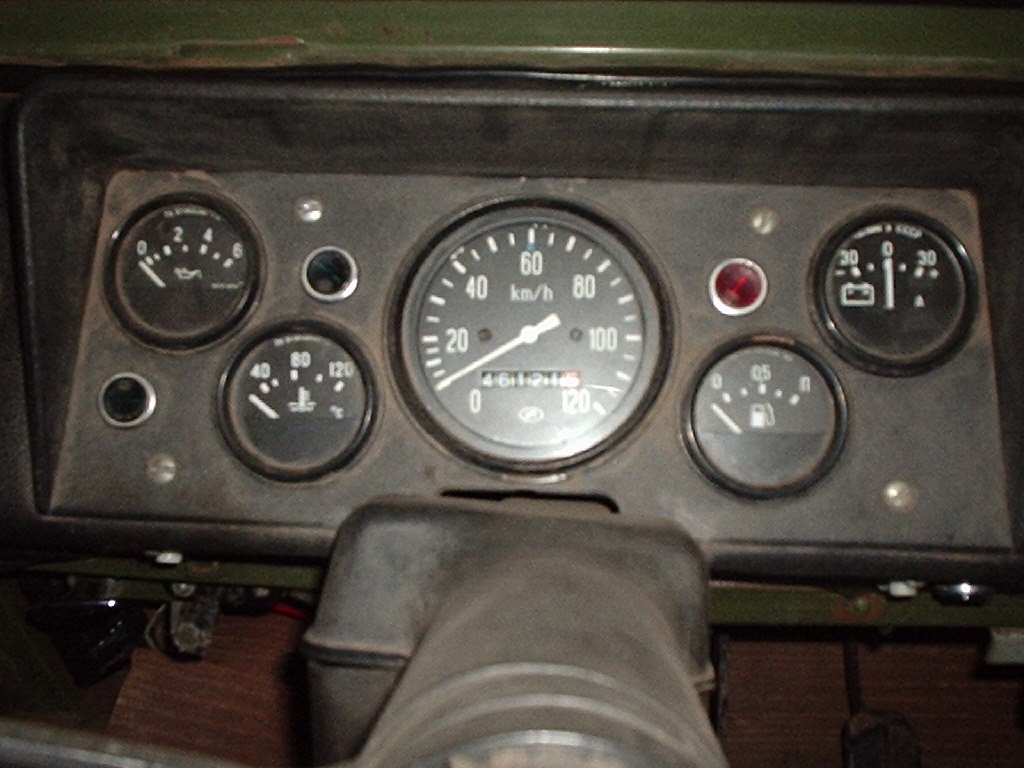

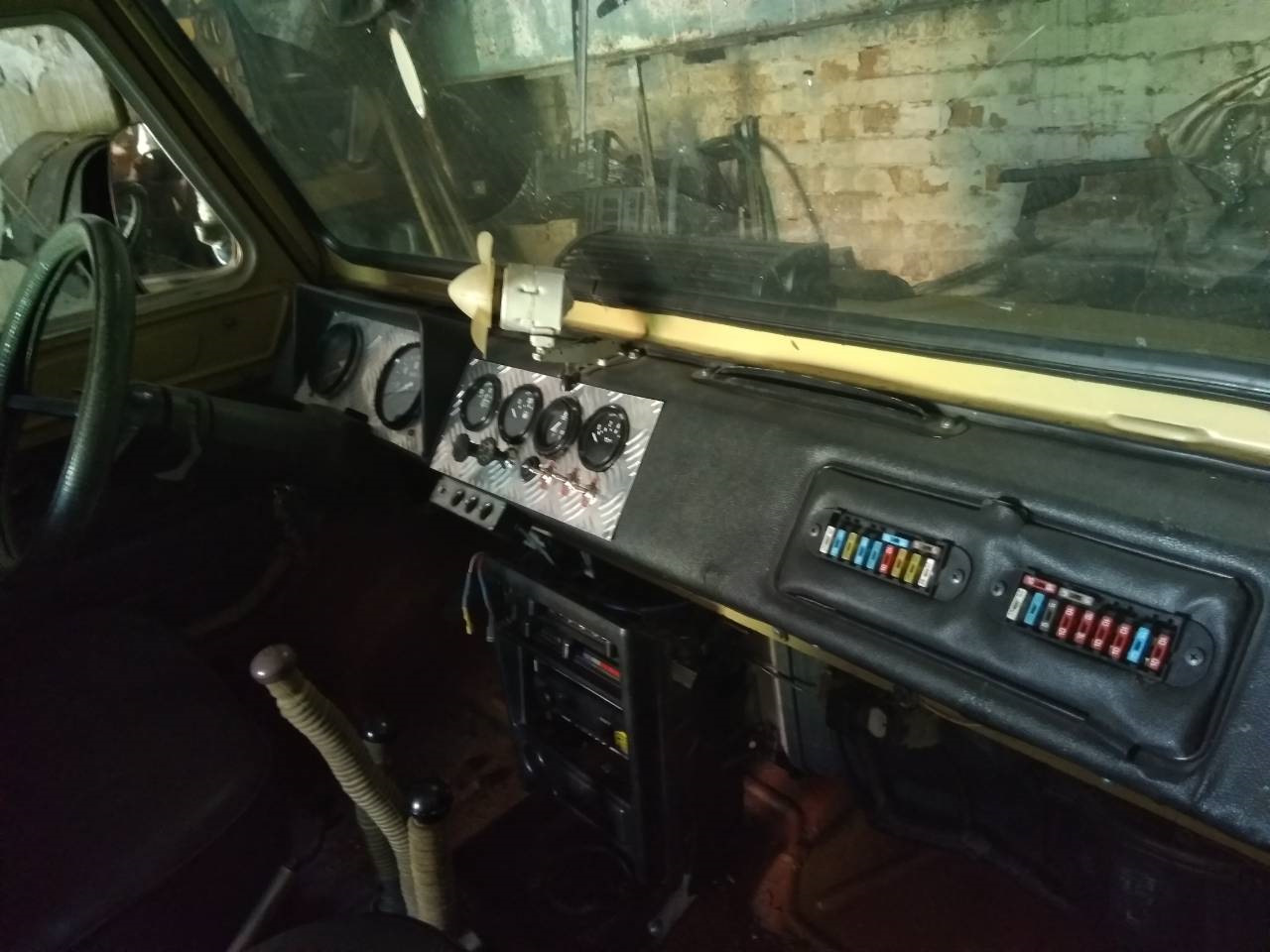

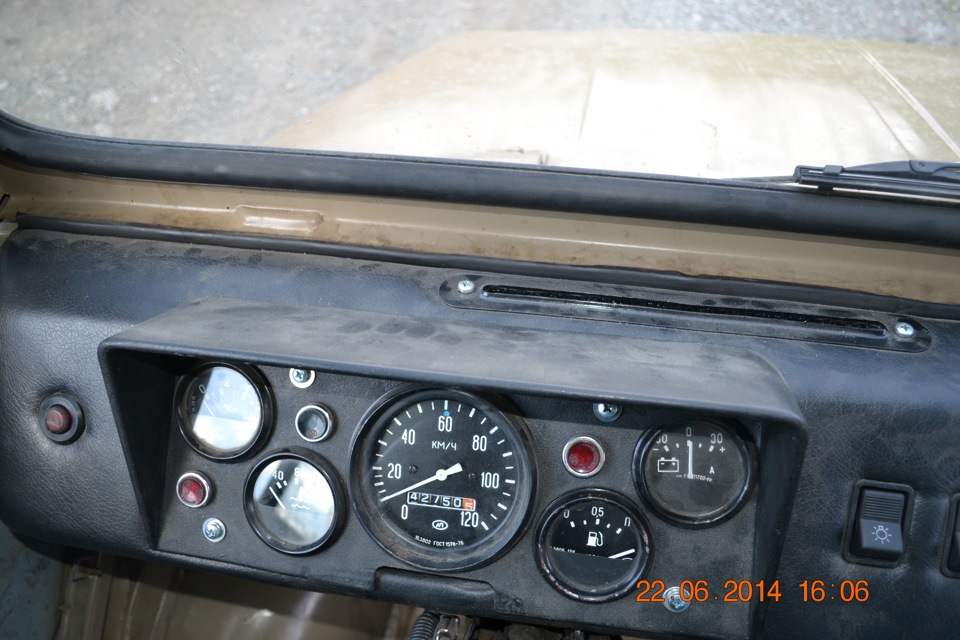

Приборка может быть заменена на панель от ВАЗа. Это изделие, также весьма далекое от совершенства, все же гораздо приятнее на вид, чем родная «ЛуАзовская». К тому же, стоит она не дорого, а установить и подключить такую панель не составляет большого труда.
Однозначной замене подлежат сиденья – в оригинале крайне неудобные даже в поездках на близкие расстояния. Габариты автомобиля накладывают определенные ограничения на выбор кресел, к тому же, они обязательно должны иметь откидывающиеся назад спинки – иначе не получится сесть на задние сидения. Впрочем, их зачастую вообще убирают, делая автомобиль двухместным.

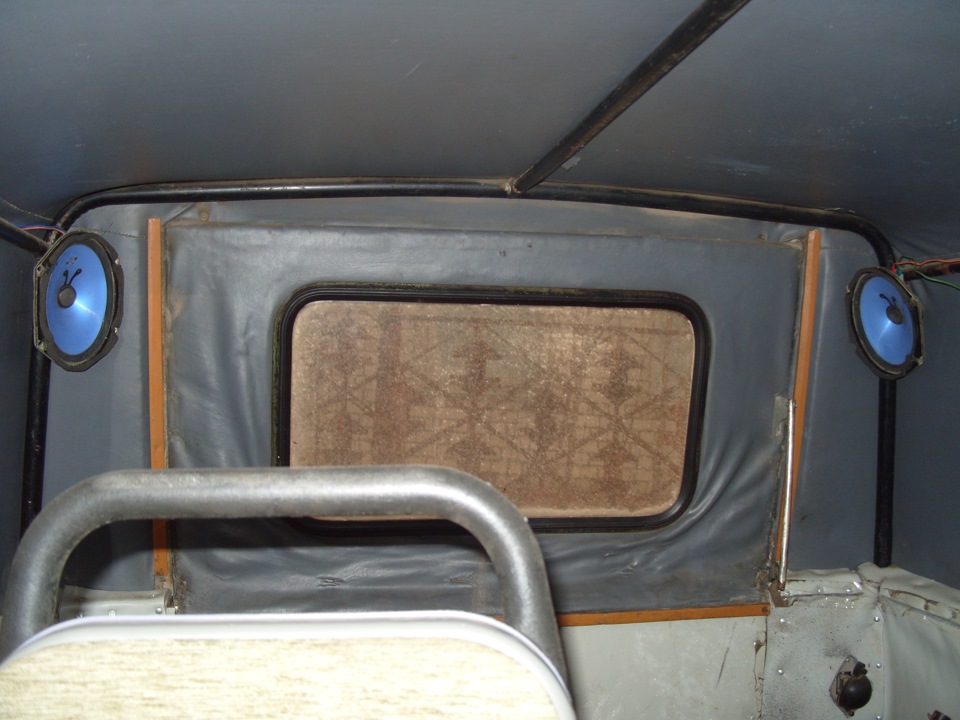

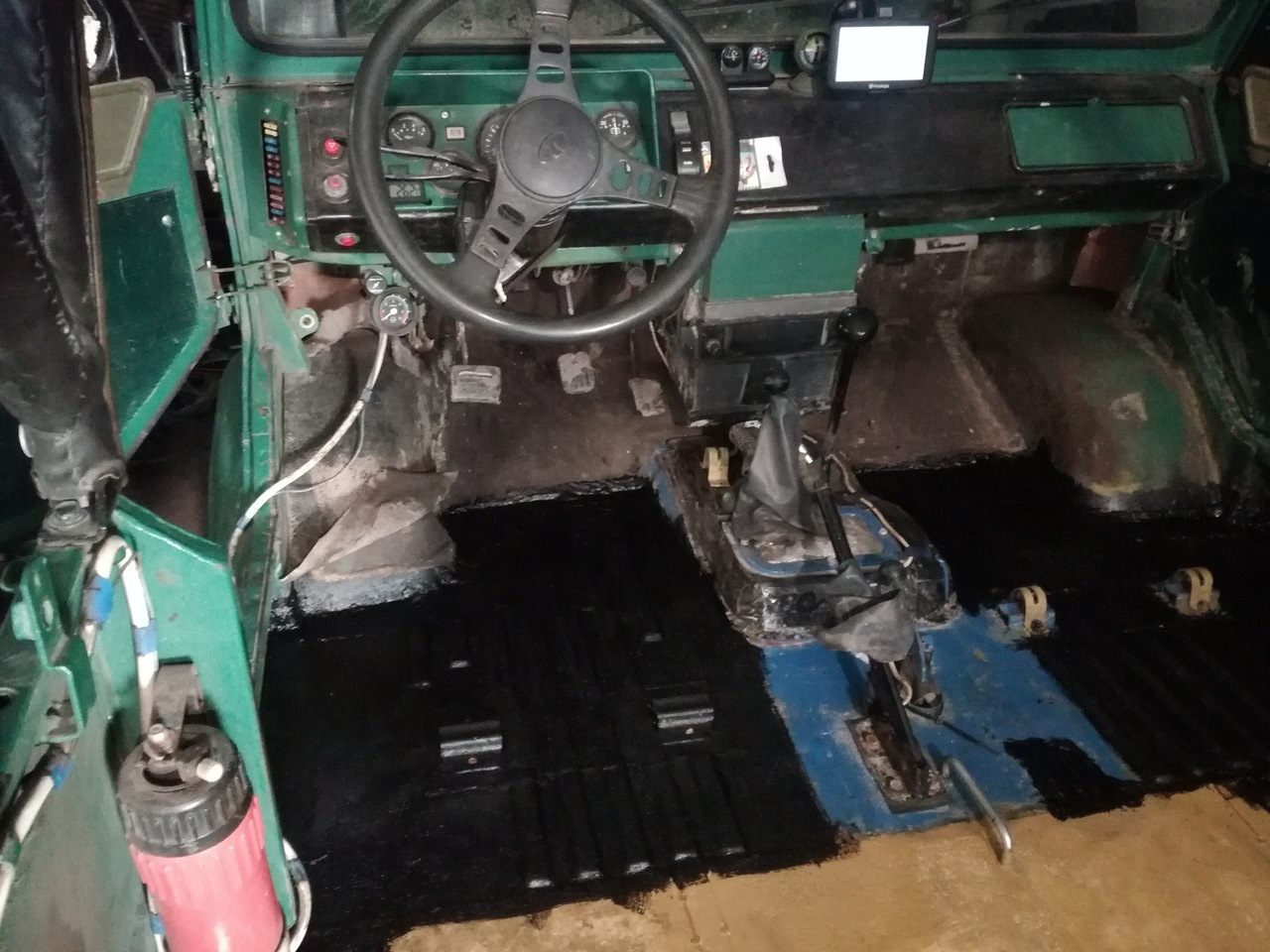

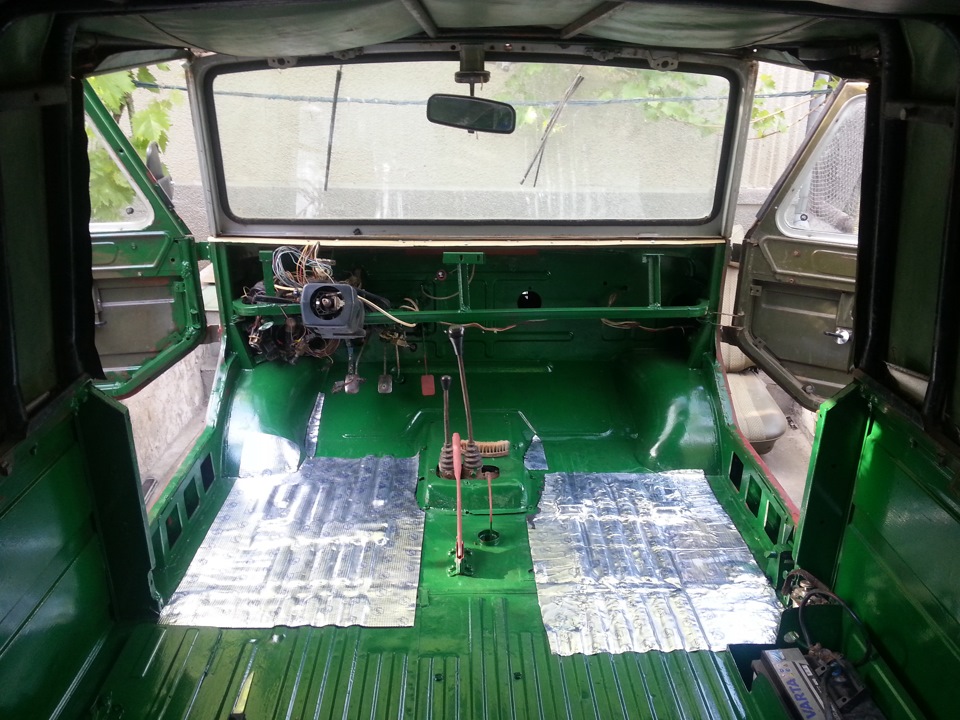

Кроме того, обязательным является укладка звукоизоляции, по умолчанию в автомобиле отсутствующей. Нелишним будет также выполнить обивку салона велюром, а пол устлать ковролином. Это даст определенное улучшение шумового фона в салоне. Впрочем, в силу конструкции тихо в «Волыни» не будет никогда.
Одновременно с шумоизоляцией выполняется и теплоизоляция салона.

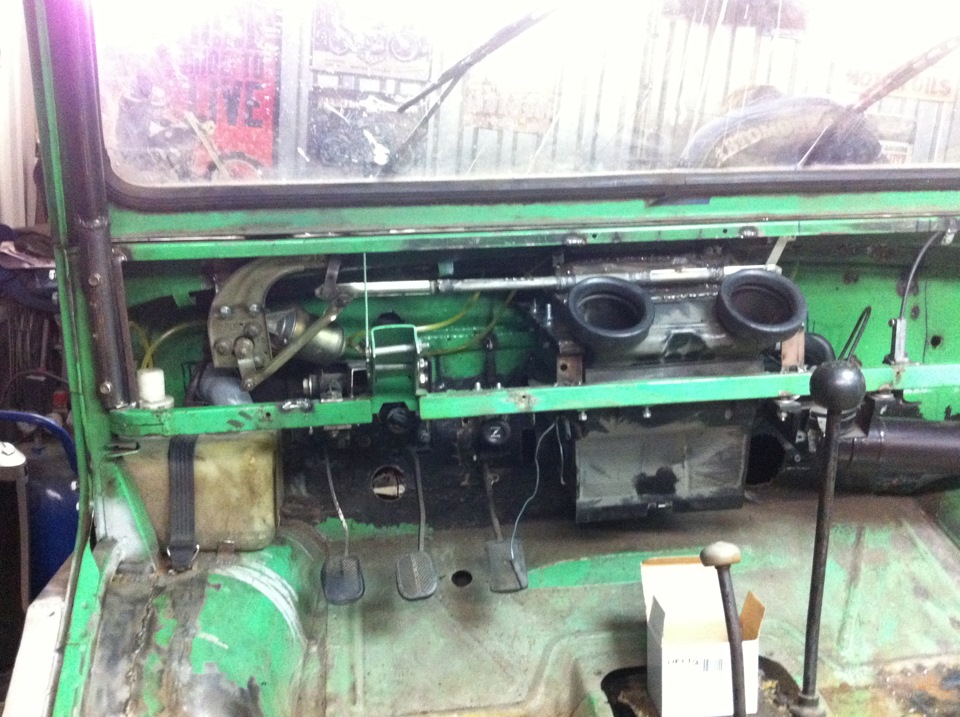

Стандартный отопитель, прожорливый и неэффективный, следует заменить на более современную модель. Если существует вероятность ночевки в автомобиле в холодную пору года, стоит также задуматься об установке дополнительного автономного отопителя в салоне. Поможет он и в зимних поездах, ведь добиться хорошей теплоизоляции салона ЛуАза практически невозможно даже после проведения очень серьезного тюнинга.
В общем, каждый автовладелец вносит свои, уникальные изменения. Кто-то устанавливает поворотные сидения, позволяющие относительно комфортно ночевать в «Волыни». Кто-то, напротив, убирает задний ряд, устанавливая там столик или дополнительное оборудование. Есть варианты с усиленной крышей, позволяющей перевозить на ней достаточно серьезные грузы. А встречаются и ЛуАзы – снегоболотоходы. Для этих целей автомобиль максимально облегчают и устанавливают шины сверхнизкого давления, а все швы герметично заделывают, стараясь добиться положительной плавучести автомобиля. Все эти модификации доступны в интернете – можно посмотреть иллюстрирующие тюнинг луаза своими руками фото видео, соизмерить затраченные ресурсы со своими возможностями, и выбрать вариант тюнинга, наиболее подходящий для тех или иных задач.
Советский автомобиль ЛуАЗ, переделку которого реально выполнить самостоятельно, представляет собой легкий внедорожник, выпуск которого начался в конце шестидесятых годов прошлого века. Машина получилась компактной, проходимой и маневренной, отлично подходила для сельской местности. Несмотря на специфический интерьер, автомобиль пользовался спросом, так как был неприхотлив в обслуживании и эксплуатации, при этом имел неплохие ходовые качества. Сейчас оригинальный отечественный джип этой марки встретить на дорогах маловероятно, однако тюнингованные версии до сих пор радуют своих владельцев. Рассмотрим возможности усовершенствования данного транспортного средства, но сначала изучим его штатные характеристики.
Силовой агрегат
Несмотря на то что отечественные автомобили сложно отнести к элитной категории автомобильной промышленности, небольшие переделки ЛуАЗа позволят получить вполне достойное транспортное средство как по ходовым параметрам, так и в плане комфорта. Основные изменения касаются силовой установки, ходовой части и салонного оснащения.
Штатный мотор внедорожника отличается хорошим «аппетитом». Он потребляет порядка 14 литров горючего на сотню километров. Причем объем двигателя составляет всего 1,2 литра. Прочие особенности силовой установки рассматриваемого автомобиля приведены ниже:
- Атмосферное охлаждение, которое обуславливает высокую шумность и нестабильную работу на высоких оборотах, поддерживаемых при преодолении сложных препятствий. При неаккуратном обращении может возникать перегрев узла.
- Малый показатель мощности. Для такого объема и расхода топлива 40 лошадиных сил — это явно недостаточно.
- Несовершенная конструкция карбюратора, который частенько заливает цилиндры топливом. Это негативно отражается на работе и пуске мотора, особенно в холодном состоянии.
- Ресурс агрегата до капитального ремонта не превышает 80 тысяч километров.
Ходовая часть
Переделка ЛуАЗа потребуется также в части рулевого управления и ходового узла. В штатном исполнении автомобиль оснащен высокопрофильной резиной, способствующей раскачиванию и ухудшению управляемости на дороге.
Ширина покрышек также недостаточна (всего 165 мм). Большие сугробы или глубокую грязь преодолеть на таких колесах будет весьма проблематично. Диаметр дисков составляет 15 дюймов, что приемлемо на неровных участках, однако мешает активному разгону. К минусам также относят небольшие колесные арки и малый ход рычажной подвески.

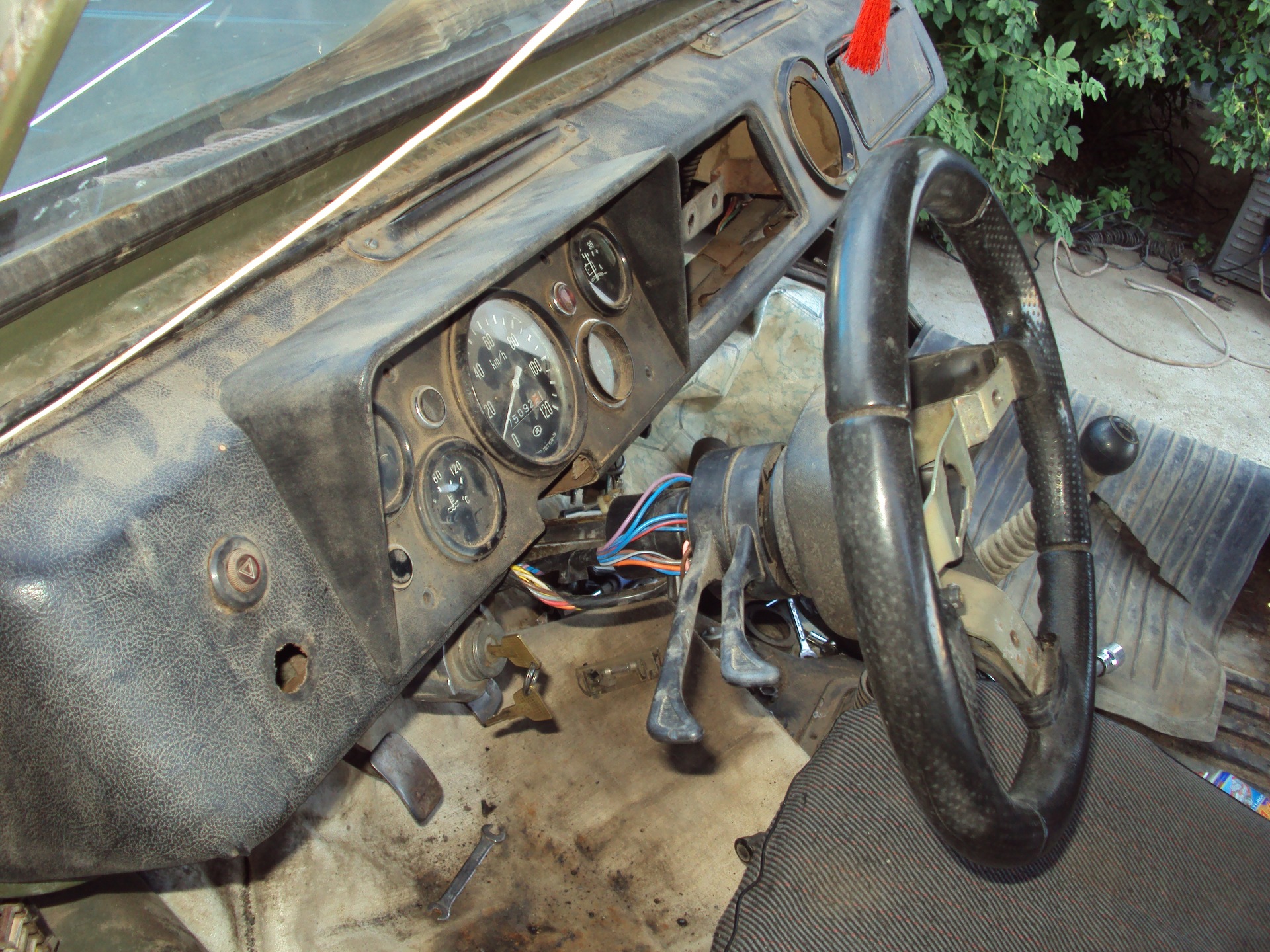

Руль имеет существенный люфт, работает посредством действия червячного механизма. Его конструкция оставляет желать лучшего. Проблема имеется и в части управления рулевого. Переделка ЛуАЗа в этом направлении — замена имеющихся деталей на качественные аналоги или изготовление новых шаровых опор самостоятельно в токарной мастерской. Дело в том, что этот узел имеет 8 тяг, каждая из которых оборудована парой шаровых наконечников. В результате возникает огромный люфт и необходимость постоянного обслуживания элемента.
Внутреннее оснащение

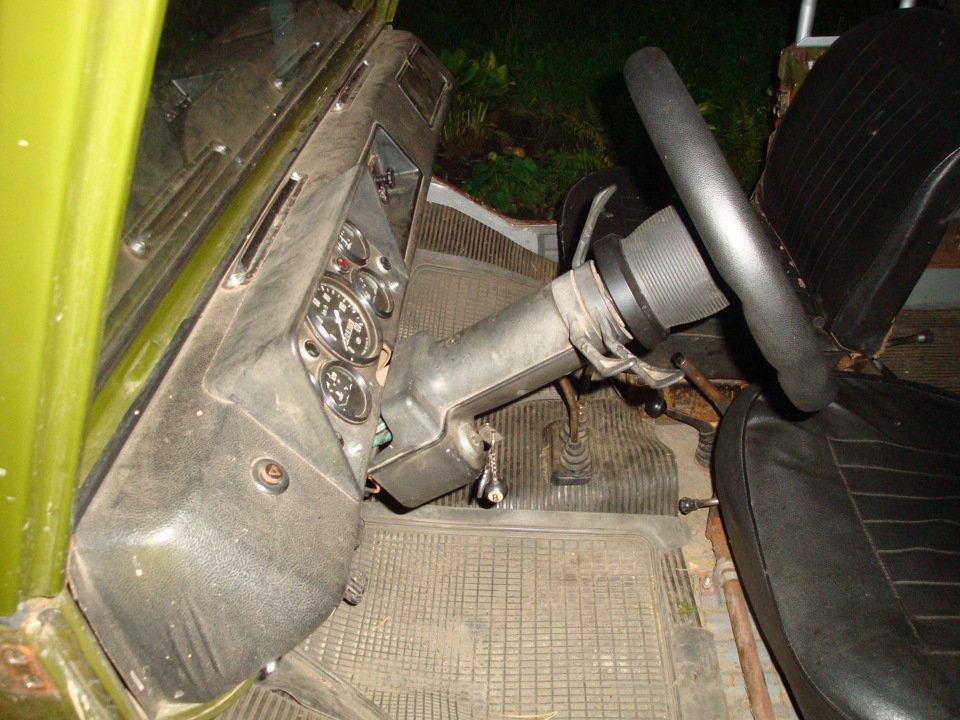

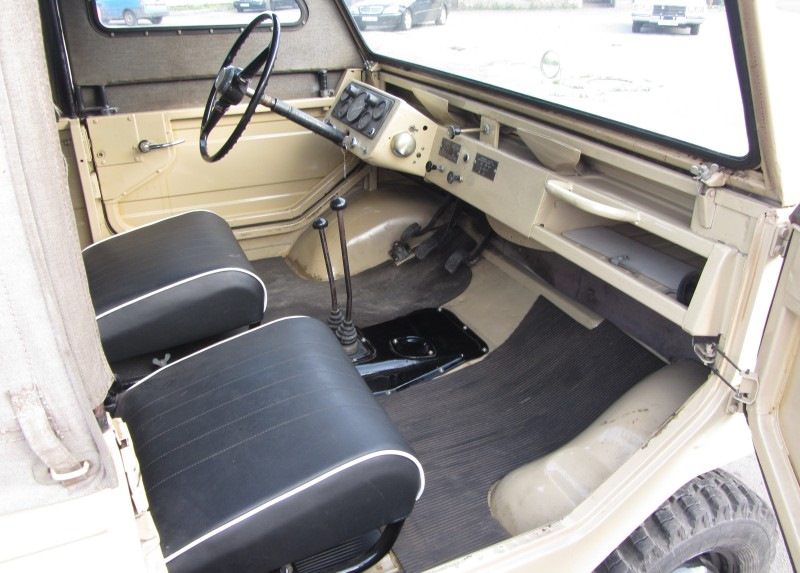

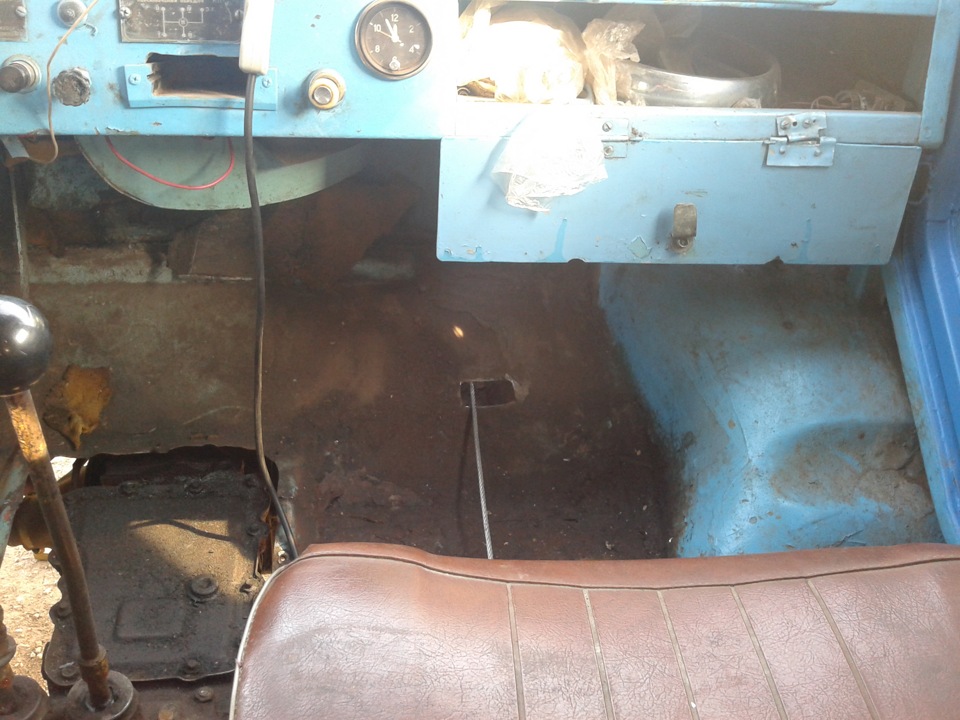

В салоне рассматриваемого авто расположены миниатюрные и низкие сидения, которые не дают возможности увидеть дорогу рядом с машиной, если рост водителя ниже двух метров.
Потолок низкий, обогреватель бензинового типа. Шумовая и тепловая изоляция авто сводится практически к нулю. В остальном, салон внедорожника отличается минимализмом, характерным для машин такого класса.

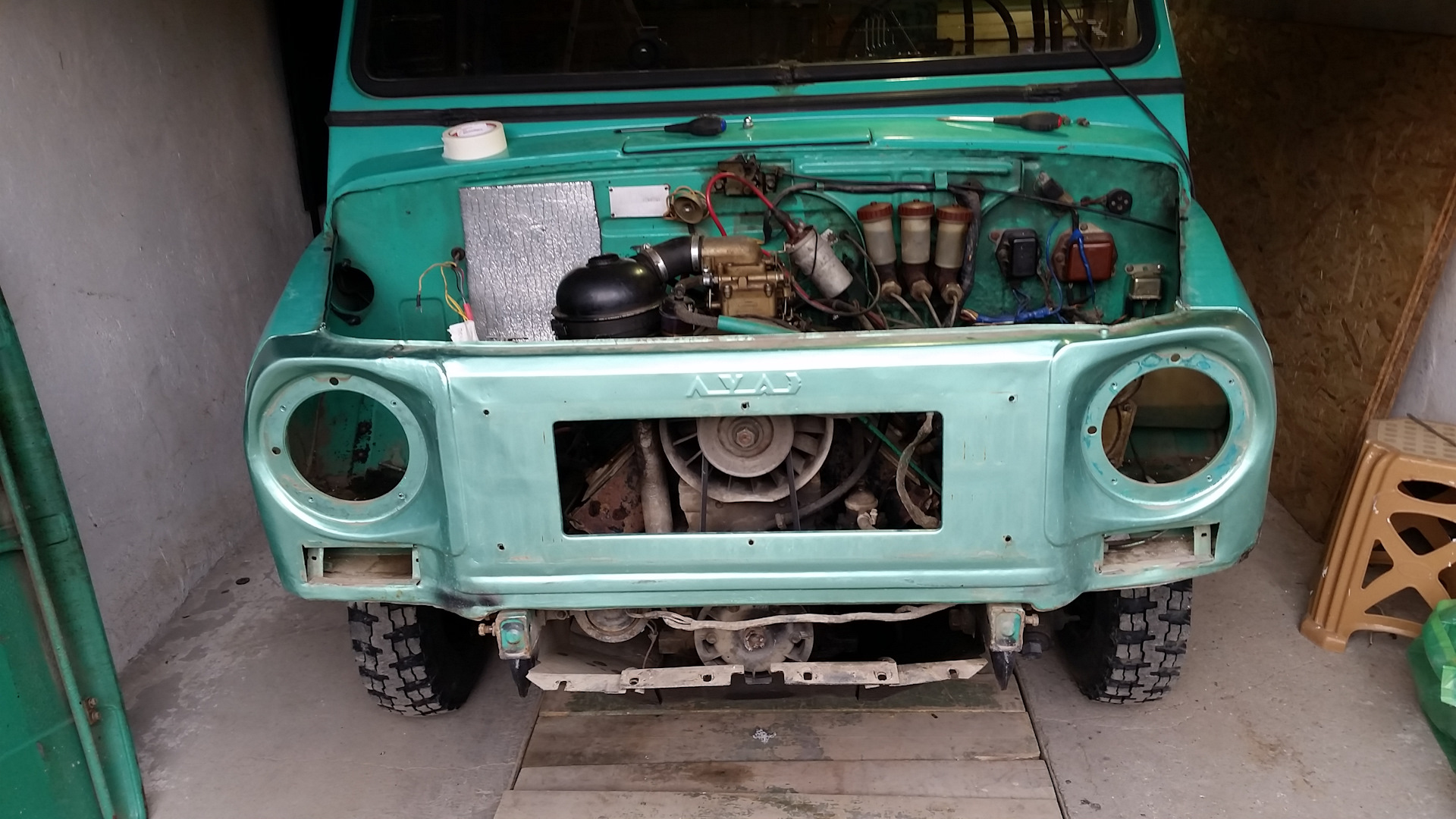

ЛуАЗ: переделки двигателя
Как правило, силовой агрегат совершенствуют двумя способами: доработкой штатного мотора и установкой модели с ВАЗа. Рассмотрим оба варианта.
Модернизация силового агрегата автомобиля направлена на повышение надежности мотора и снижение расхода горючего. Определенный перечень манипуляций поможет оптимизировать работу не только этого силового агрегата, но и многих других аналогов.
Этапы работ:
- Монтаж другого карбюратора. При помощи переходника установите модель ДААЗ-2105, что позволит повысить надежность пуска на холостых оборотах и снизить потребление топлива. Запасные части на этот узел не являются дефицитом.
- Замена воздушного фильтра на более современный вариант.
- Проведение шлифовки головки блока цилиндров.
Поскольку мотор имеет V-образную форму, манипуляции необходимо выполнять с обоими элементами. Для этого стачивают на пару миллиметров посадочную плиту, что позволит уменьшить объем камер сгорания и увеличить компрессию. Это повлияет на снижение «аппетита» авто.
Завершающие работы по тюнингу штатного мотора
При переделке ЛуАЗа в части мотора не нужно особо усердствовать во время шлифовки головок. Практика показывает, что стачивание свыше 2,5 мм приводит к срыву шпилек. Стандартная степень сжатия составляет 7,4, а после обточки она возрастает до 9. Превышение этого показателя приводит к деформации силовой установки и прогоранию поршней.
После проведения шлифовальных работ необходимо использовать топливо АИ-92, предварительно заменив поршневые кольца на более прочные модификации. После проведенного процесса вырастет температурный режим функционирования, в связи с чем необходимо побеспокоиться о системе принудительного охлаждения.
Некоторые умельцы умудряются расточить цилиндры под 79-миллиметровый поршень, что дает возможность повысить мощность до 60 «лошадок».
Выхлопной узел рекомендуется развести на две трубы, что даст возможность точнее настроить работу силового агрегата за счет улучшения вентиляции цилиндров. На этом можно считать доработку штатного мотора ЛуАЗа завершенной.
ВАЗовский мотор
Установка силового агрегата от «классики» должна производиться строго горизонтально, иначе коробка передач не станет на посадочное место, а первичный вал будет подвергаться закусыванию. Специалисты советуют монтировать «движок» объемом 1,7 литра (от «Нивы»). Мощность при этом достигает 80 коней, однако масса увеличивается до 150 кг.
Как вариант, можно внедрить мотор от модели 21083 (1,5 л). Эта версия компактнее и легче. При эксплуатации агрегата необходимо обращать внимание на ремень ГРМ, так как он будет подвергаться дополнительной нагрузке. В пару к «жигулевскому» мотору отлично подойдет КПП от «восьмерки», которая хорошо агрегирует с раздаткой ЛуАЗа. Дополнительный плюс — небольшой картер мотора, обеспечивающий улучшение показателя проходимости.
Переделка рулевой рейки ЛуАЗа
В качестве этого узла можно использовать аналог от «Фольксвагена». Перед монтажом рейки монтируются проставки под фронтальную балку высотой 4 сантиметра, которые смещаются вперед на 50 мм. Это необходимо для того, чтобы была возможность использования колес размера R15.
На переделка которой проводится путем замены на аналог «Фольксвагена Гольф 2», приваривается к передней балке подвески. Эту операцию осуществляют через кронштейн, сделанный из квадратного профиля 40*60 мм и уголка. Непосредственно к раме приваривается трехмиллиметровый кронштейн, служащий креплением для углового редуктора. С обратной стороны крепится аналогичный элемент на болтах к кузову. После окончания работ останется убрать люфты в задней балке. В результате — руль крутится легко, зазоры и дребезжание отсутствует.

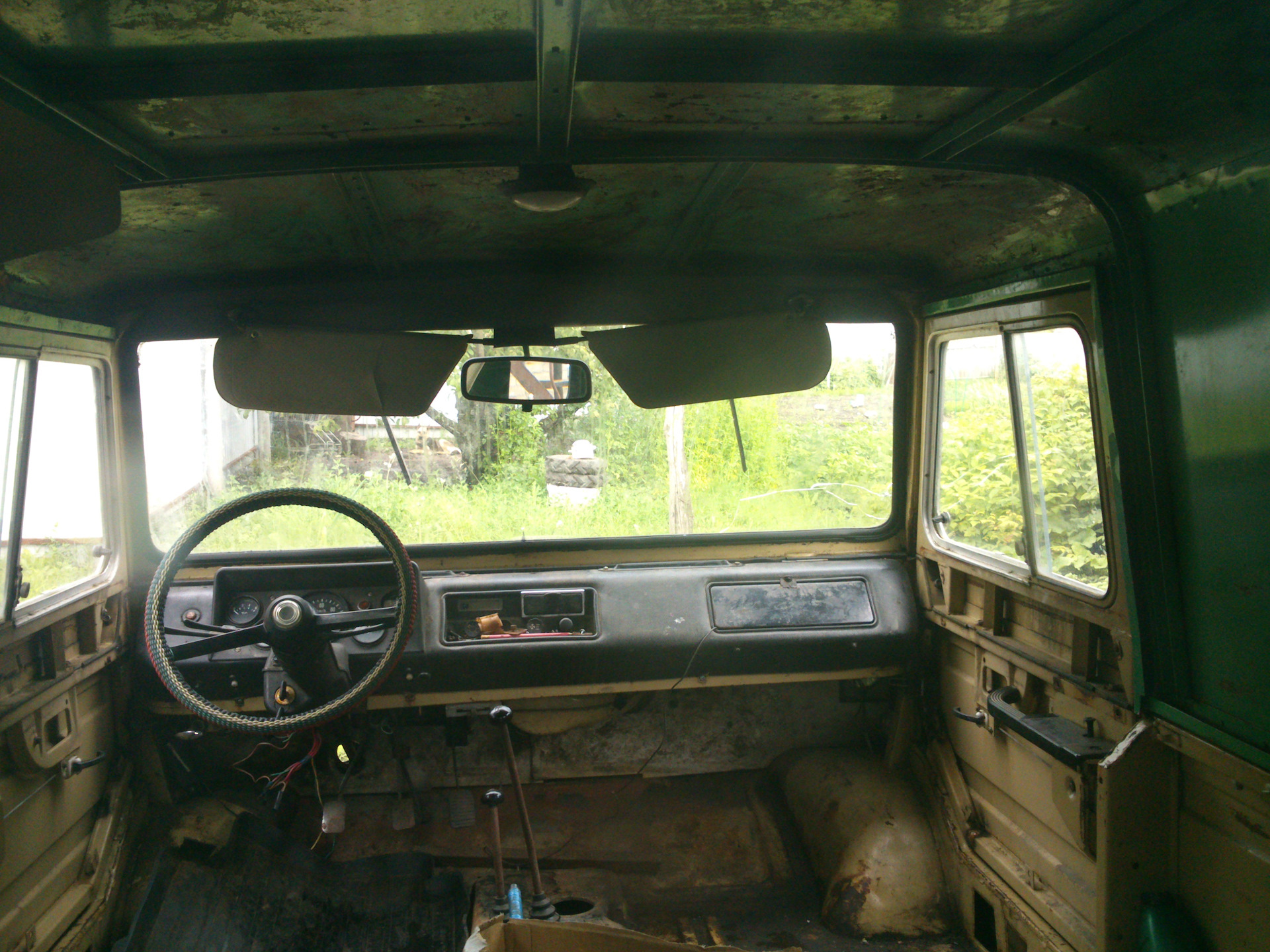

Улучшение салона

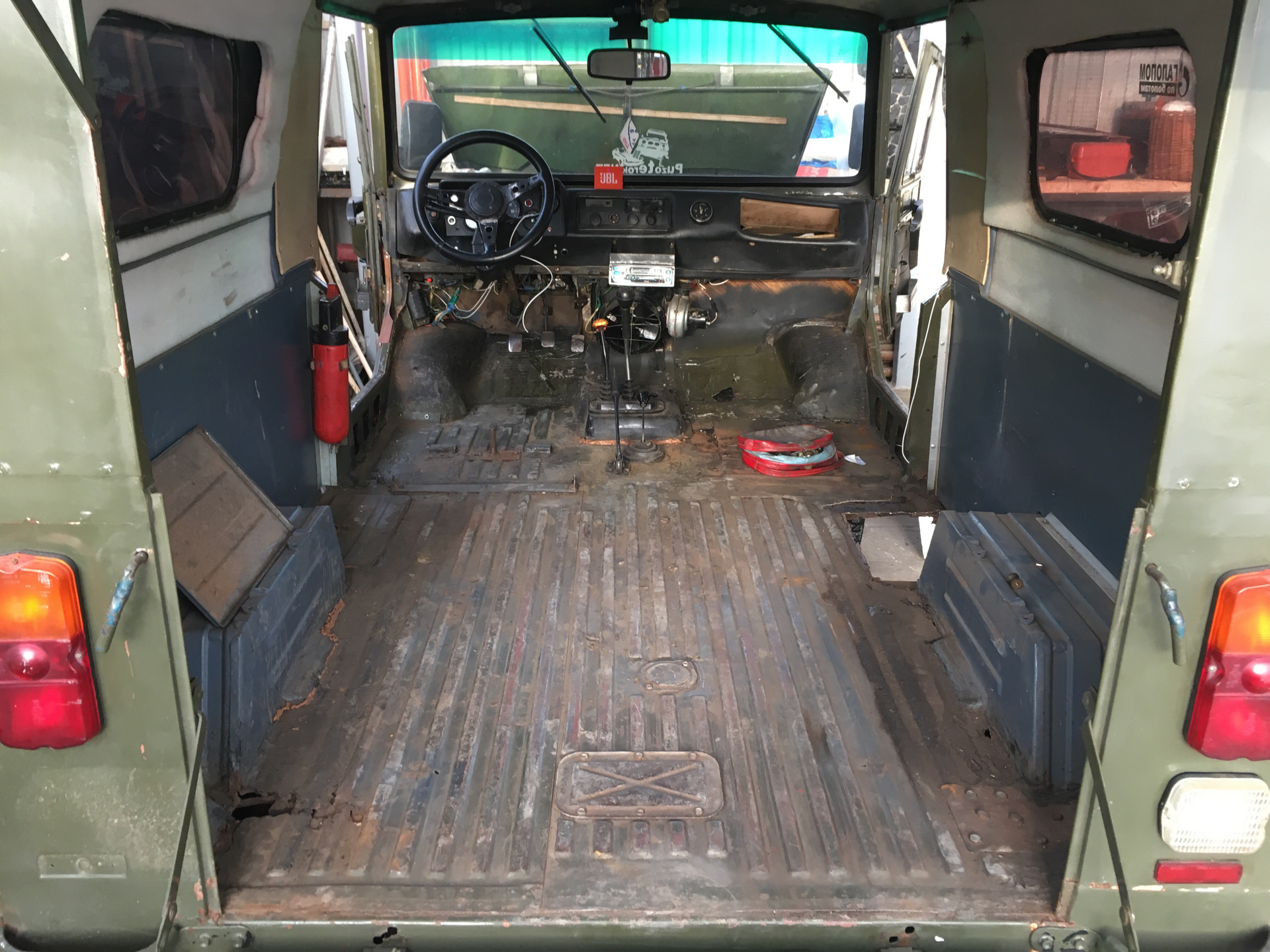

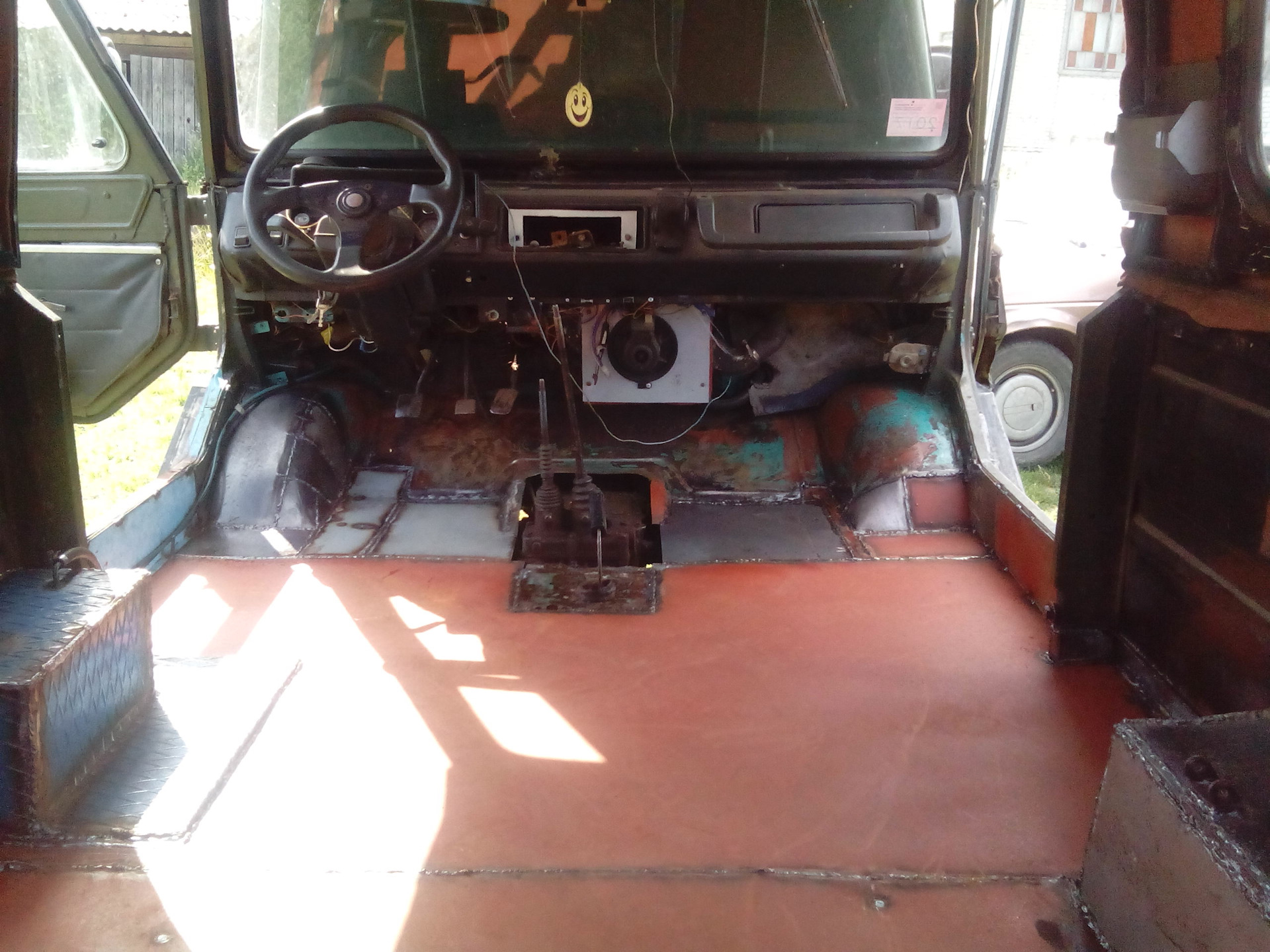

Внутреннюю обшивку необходимо удалить полностью, уложить новую изоляцию, стыки обработать мастикой. Неудобные сидения можно поменять на любые аналоги, предварительно приварив подходящие крепления.
Не помешает приподнять кресла на 100-150 миллиметров, что оптимизирует посадку в автомобиль.
При переделке ЛуАЗа своими руками обязательно необходимо усилить направляющие элементы крыши, иначе имеется риск деформации кузова при езде по ухабам. Кроме того, желательно установить новый руль, так как штатный вариант имеет тонкий ободок, который проскальзывает между пальцами. Если монтируется ВАЗовский двигатель, коренным образом изменится ситуация с печкой. Это связано с тем, что новый мотор имеет водяное охлаждение, а значит, обогреватель можно вынести в салон, а рядом приспособить вентилятор.

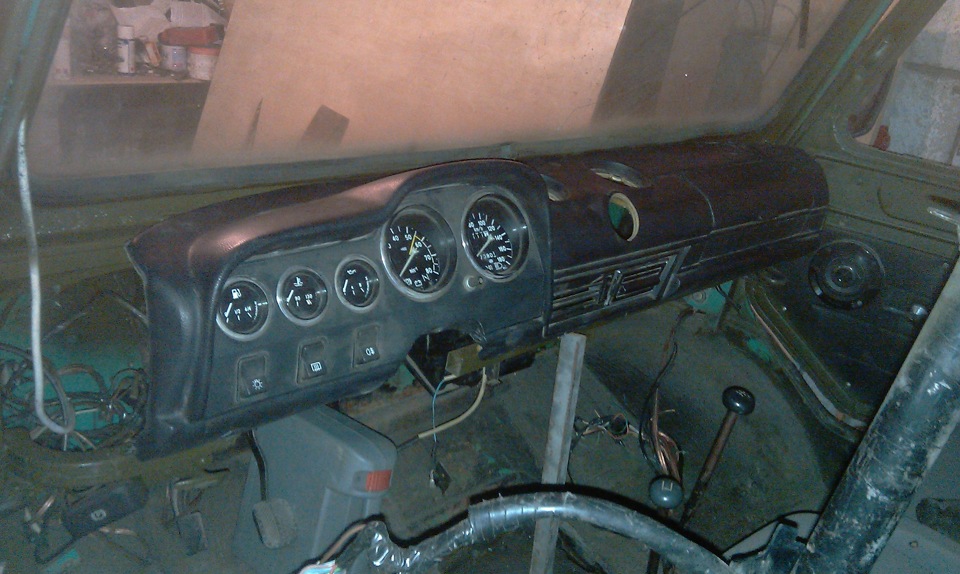

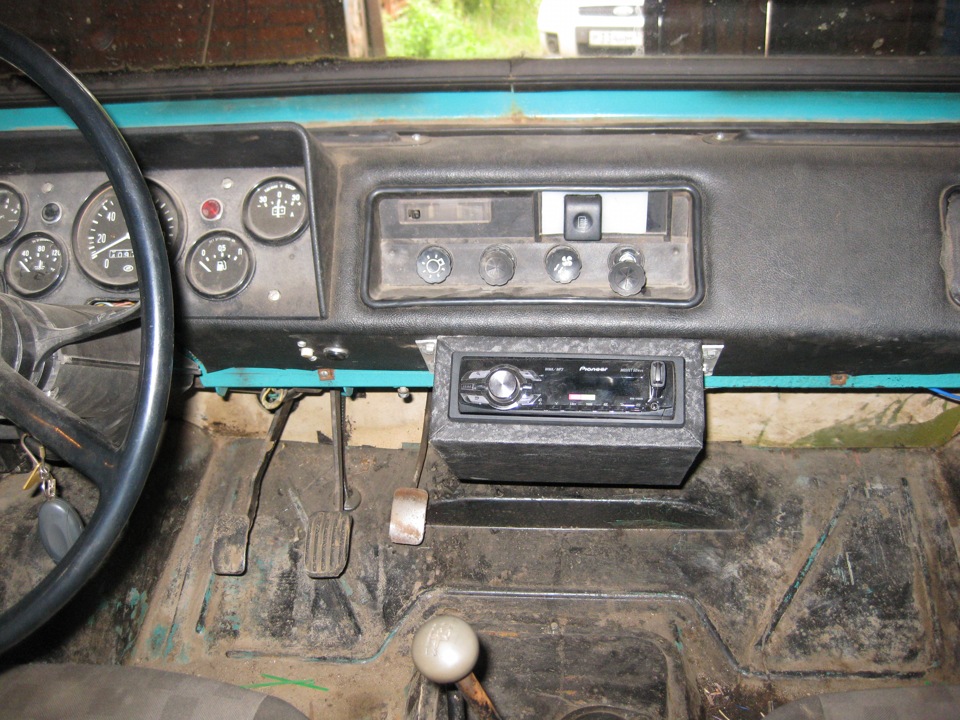

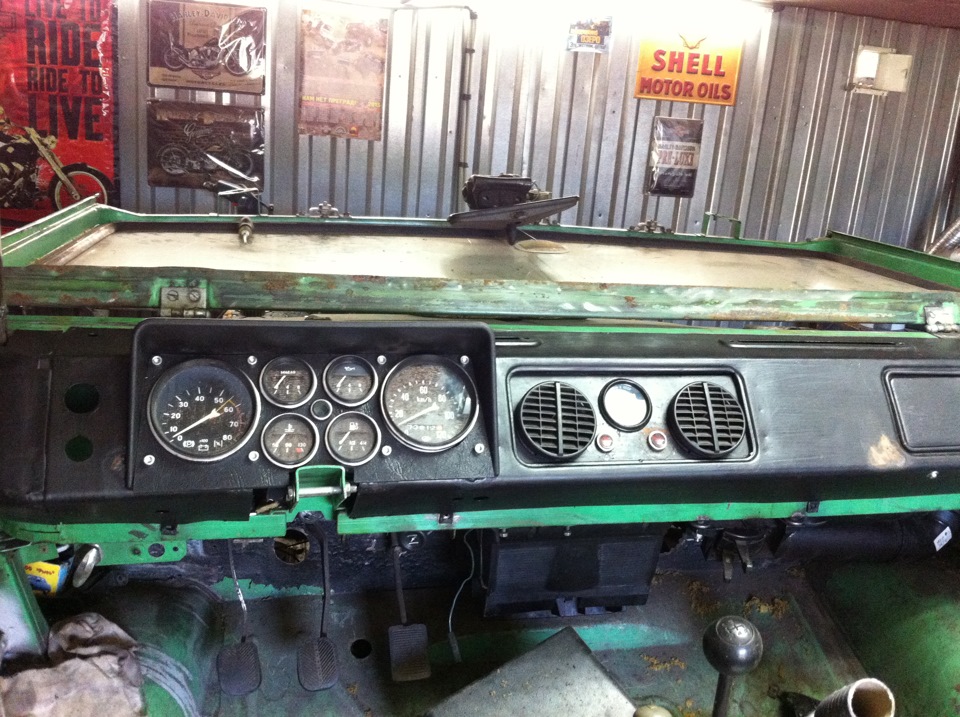

Панель реально обновить посредством монтажа детали от «классики. Такое решение даст возможность установить тахометр и датчик температуры.
Узел подвески
Имеющаяся подвеска рассматриваемого автомобиля — независимого типа с ограниченным ходом. Решить кардинально эту проблему можно путем монтажа неразрезных мостов. Придется потрудиться, однако результат будет вполне заметным после усовершенствования.
Переделки ЛуАЗа в этой части не следует производить с переносом основного привода назад, поскольку с ведущим передним мостом проходимость существенно выше. Некоторые умельцы делают лифт подвески, но это лишнее, поскольку клиренс и так вполне внушительный — 280 миллиметров, а с мотором 21083 — еще больше.
Внешность
Простенький и угловатый экстерьер нечасто решаются кардинально менять. При желании можно воспользоваться специальными программами по 3D тюнингу. Как вариант, срезают полностью верх кузова, а вместо него ставят другую модификацию, например, от «Запорожца». Если дополнить внешнее оснащение хромированными подножками, защитными элементами и новой решеткой радиатора, маленький внедорожник обретет дополнительную агрессивность в своем облике.
Подведем итоги
Улучшить характеристики и дать вторую жизнь рассматриваемому автомобилю позволит переделка ЛуАЗа. ВАЗ — один из самых популярных доноров в части силового агрегата. Проведя тюнинг подвески и остальных основных узлов, вы получите довольно сносный легкий внедорожник.
Модернизация салона и экстерьера добавит внешней агрессивности и внутреннего комфорта. Учитывая, что затраты на модернизацию не такие уж космические, имея старый автомобиль этой марки, не спешите сдавать его в металлолом. Реставрация поможет получить настоящий рабочий раритет.
Если ее «запенить», она же еще и плавать сможет…
— Да, я уже прикидываю, где и что можно разместить. Нужен условный «куб» воздуха, и она реально поплывет!
Чего только не встретишь на этапах возрожденного белорусского триала! То «обрезок» старой Audi 80/90 Quattro, отважно штурмующий секции, то полноприводный , то… Мы даже не знаем, как назвать этот автомобиль, потому что от ЛуАЗа здесь остался лишь кузов и подвески, а все остальное полностью переделано.
Удлинить, перенести, разрезать, перевернуть, сварить, ненужное убрать, нужное поставить и… И что получаем? Получаем настоящий Crazy Frog на базе старого ЛуАЗа! Смотришь на эту машину — и в голове прямо звучит давно забытая мелодия…
О преимуществах ЛуАЗа известно давно: минимальная масса, оригинальная торсионная подвеска и колесные редукторы дают приличный дорожный просвет и, как следствие, отменную проходимость и в глубокой колее, и на болоте.
Но и минусов тоже полно — это слабый мотор, общая хрупкость трансмиссии, неспособной «переварить» колеса большей размерности, а также неправильная развесовка, из-за которой ЛуАЗ на крутых спусках задирает задние «лапки», опираясь на землю лыжей передней защиты. В общем, с такими исходными данными в джип-триале надеяться не на что, поэтому известный гомельский гонщик Андрей Кощенко решил поменять все, что его в ЛуАЗе не устраивало.
Доработка велась по всем фронтам, поэтому без внимания не осталось ни одно слабое место. Одним из первых пунктов в программе доработки стали колесные редукторы. Со штатными шинами и в обычных условиях эксплуатации они вполне справляются, а вот если речь идет о спорте и «злой» резине большей размерности, редуктор просто не выдерживает нагрузок. Нужен усиленный — и Андрей нашел такой, причем, как выяснилось, его делают белорусские умельцы, хотя, казалось бы, в наших краях ЛуАЗ довольно редкая птица.
Стандартный двигатель ЛуАЗа также не устраивал Андрея, причем по всем параметрам: во-первых, маломощный, во-вторых, ненадежный, в-третьих, лежит за пределами колесной базы, перед передней осью.
В принципе можно было бы просто заменить мотор другим, как поступают многие, но для Андрея вопрос развесовки также был далеко не последним, ведь машина готовилась и для джип-триала в том числе. Да и стандартная коробка вряд ли справилась бы с более мощным мотором, поэтому при «свапе» решено было переделать ЛуАЗ из переднемоторного в центральномоторный.
Новый двигатель, а им стал 1,6-литровый дизель VW (дешево и надежно), сместили в пределах колесной базы назад — настолько, что под капотом теперь появилась просто уйма свободного пространства. А вот в салоне его стало несколько меньше — пришлось «уступить» силовому агрегату.
Поскольку при такой схеме «родная» коробка уже не годится, Андрей поменял и схему трансмиссии: вместо постоянной ведущей передней оси и жестко подключаемой задней теперь у Crazy Frog постоянный полный привод с блокировкой «центра». Дизель состыкован с жигулевской коробкой, а та через кардан передает момент на нивовскую «раздатку».
«А как же выполнен передний привод, ведь в ЛуАЗе коробка передач является еще и передним дифференциалом?» — спросит внимательный читатель.
А выполнен он до гениального просто: впереди установлен… задний дифференциал от такого же ЛуАЗа, с заводской принудительной блокировкой. То есть теперь и спереди, и в центре, и сзади есть принудительные блокировки, прямо как у «гелика»!
Второе кардинальное изменение — удлинение колесной базы. Для уменьшения переднего свеса и опять же обеспечения идеальной развесовки переднюю ось сместили вперед примерно на 100 мм. Если заглянуть снизу, то видно, где были стандартные места крепления и куда ось «уехала» при переделке.
Помимо переноса передней оси Андрей удлинил и рычаги — вварил специальные «вставки», чтобы можно было установить резину большей размерности 215/90 R15. Теоретически более длинный рычаг должен увеличить и ходы колес, однако реализовать потенциал этой задумки на 100% не удалось — ходы увеличились, но теперь их ограничивает полуось.
«По-хорошему нужно было еще немного назад отнести передний редуктор, чтобы полуоси смотрели не строго по сторонам, а немного вперед и ходили бы параллельно с рычагами.
Но этот «прокол» выяснился уже после сборки автомобиля, во время испытаний. Получается, чтобы сделать все как надо, нужно относить мотор еще немного назад, варить новые карданы… Но пока поездим так, посмотрим, как машина покажет себя на триале».
И она себя показала! На втором этапе белорусского триала, который состоялся в Заславле 23 июня, где «дебютировал» Crazy Frog, Андрей Кощенко занял первое место в своей категории, обойдя более 20 участников. Поздравляем!
Ну а тем, кто интересуется прошедшим мероприятием, предлагаем ознакомиться с официальным фотоальбомом 2-го этапа белорусского триала.
Узлы и агрегаты различных автомобилей
Уважаемые господа журналисты!
Если вы тырите с сайта фотографии для своих коммерческих изданий без разрешения — имейте хотя бы совесть не лепить на чужие фотографии свои копирайты! Не отягощайте лишний раз свою карму!
На этой странице представлены фотографии различных узлов и агрегатов автомобилей Луцкого автозавода, а также переделки, выполненные любителями-энтузиастами.
Дизель «Ламборджини «, которыми комплектовалась модель ЛуАЗ-1302-05 «Форос «. (http://www.ujuja.narod.ru )
Дизель 3ДТН, которыми комплектовалась модель ЛуАЗ-1901 «Геолог». (http://www.ujuja.narod.ru )
Самодельная «будка» на ЛуАЗ-967М.
Я предположил, что при этом машина утратила способность плавать, однако меня поправил автор конструкции, Николай из города Апрелевка : «передняя часть – от 2101, задняя – стандартная луазовская будка. Борт не урезан, а, наоборот, наращен жесткой конструкцией будки, а низ двери так и остается на высоте “порога” — т.е. больше метра. Увеличение массы – примерно 40-50 кг». В дальнейшем к конструкции добавились навесные двери. Другие фотографии этой машины .
Адаптация в качестве «будки» на ЛуАЗ-969М задней части кузова от «Нивы».
Дополнительная фара-искатель, установленная на ЛуАЗ-967 за лобовым стеклом.
Рестайлинговый кузов ЛуАЗа из акрила. (http://luaz.com.ua/ )
ЛуАЗ-969М с самодельной «будкой» на Волга-Трофи
2003
(http://www.
volga-trophy.nnov.ru )
Извращение на базе ЛуАЗ-967М, изготовленное в клубе любителей тяжелого пейнтбола «Железный капут». Якобы сохранил способность плавать. (http://www.kaput.ru/tanks.htm ) Другие произведения умельцев из этого клуба можно посмотреть .
«Будка» из поликарбоната от Bosfor’а (http://luaz.by.ru/b642.html )
По многочисленным просьбам трудящихся — руль от Mitsubishi Motor Company на моем ЛуАЗе . Встал как родной , никаких переделок не потребовалось. Другие фотографии моего ЛуАЗа можно посмотреть .
Мотор ВАЗ-21011 на ЛуАЗе . (http://www.ujuja.narod.ru )
ЛуАЗ-969А с самодельной будкой. (www.luaz.tut.ru )
Это тоже машина Николая из Апрелевки , вот что он пишет о ней: «будка скручена на болтах из трубы и легкой нержавейки, а переднюю часть, ту что над водителем, образует обычный капот (!) от Луаза с такой же “мордой”. Кстати, этой машине 30 лет, а пробег – 130 тысяч км.»
Рестайлинг «морды
» ЛуАЗ-969М от Андрея из Воронежа.
Оптика от ТАЗ-1111 «Ока», самодельный кенгурятник , поворотники перенесены в бампер, дополнительные фары на рамке лобового стекла. А — описание процесса в картинках.
А вот так выглядит эта машина после покраски в камуфляж и установки колес 14″ с расширением колесных арок. Повторители поворотов на крыльях заменены с «москвичевских » на «тазиковские» .
ЛуАЗ-13021 «валеттовской » сборки с нештатными зеркалами, подножками и пластиковой кабиной. Обратите внимание на дополнительное зеркало от ТАЗа на крышке капота для уменьшения «мертвой зоны».
Переделка «валеттовского» грузовика с установкой жесткой кабины из деталей кузова «каблука» и своеобразного «полуфургона» вместо штатного бортового кузова. Попутно довешен «кенгурятник» с противотуманными фарами.
ЛуАЗ-969М в варианте кабриолета с прицепом. Лобовое стекло откинуто и зафиксировано.
ЛуАЗ-969М из деревни Фенино
, переделанный в пикап «аля
Дикий Запад».
Самодельная сварная двухместная кабина, нештатный передний бампер.
Альтернативная версия аналогичной переделки, выполненная в Киеве. Машина поставлена на другие колеса, что потребовало установки расширителей колесных арок и декоративных порогов вместо подножек. Также перенесен узел крепления запаски на заднем борту.
ЛуАЗ-967М перекрашенный и с видоизмененными дугами
под тент на «Автоэкзотике»
.
Рядом с водителем — известный Алексей Джигурда
, он же Терра
.
ЛуАЗ-967М в буржуинстве , подвергшийся ощутимой переделке. На правом снимке видно, как переделана горловина топливного бака.
Пермский вариант тюнинга ЛуАЗ-969М.
Вместо подножек установлены пороги, очень аккуратная будка, поставлены большие УАЗовские зеркала. А вот «кенгурятник » удачным не назовешь – мало того, что он железный и тяжелый, так еще и закрывает собой поворотники и подфарники. (http://megaperm.ru/img1143.htm)
Вариант тюнинга
ЛуАЗ-969М от Виталия Силина из Боровичей
.
Изготовлена металлическая будка из деталей от кузова «каблука», добавлена вторая дверь по правой стороне для удобства посадки-высадки пассажиров, запаска сделана откидной на сторону (при стандартном креплении запасного колеса нет возможности открытия верхней двери, при переносе точек крепления ниже перестаёт откидываться борт, поэтому пришлось городить откидной кронштейн ), на заднее стекло установлен стеклоочиститель, над передними сидениями прорезан люк.
Вариант отделки «передка» ЛуАЗ-969М в г.Б уча Киевской области.
Установлен другой бампер и заменена решетка «радиатора», на капоте закреплен декоративный «волноотбойник » из пластика. Хлам на капоте – особенность фотографии 🙂
Грузопассажирская переделка на базе обычного ЛуАЗ-1302 от Олега из Москвы. Над передними сидениями установлена жесткая «будка», задняя часть салона превращена в грузовой кузов.
Немецкая стилизация ЛуАЗ-969М под армейский вариант.
Заменены зеркала, поставлена противотуманка-искатель и светомаскировка на фары, на борт навешена лопата, сзади — запасная канистра.
Переделка ЛуАЗ-969М для использования в качестве снегоболотохода на колесах 33 дюйма . На фото справа — эта же машина, но уже на пневматиках низкого давления.
Установка на ЛуАЗ-969М кузова от ЗАЗ-969М.
Немецкая переделка ЛуАЗ-967М для улучшения мореходности — надставлены борта, чтобы не заливало волной (http://www.gelaendewagenmuseum.de).
Немецкая переделка ЛуАЗ-967М для повышения плавучести — навешены дополнительные понтоны по бортам. Кроме того, установлен заказной тент с большими дополнительными «окнами» (http://www.gelaendewagenmuseum.de).
«Одиссей» — радикальная переделка ЛуАЗ-969М в трехмостовый заднемоторный вездеход, выполненная Анатолием Гусевым — своего рода народная альтернатива «Геологу».
«Пушок» — не менее радикальная переделка ЛуАЗ-969М в гусеничный вездеход.
Мотор перенесен в заднюю часть кузова из-за особенностей используемой ходовой части. Освободившийся моторный отсек используется как багажник, горловина топливного бака перенесена на правый борт.
Самодельный кузов для ЛуАЗ-969М, собранный из элементов кузовов разных машин, от исходного кузова сохранена только задняя дверь. А ведь народный джип мог бы быть и таким, причем еще лет тридцать назад!
А вот таким народный джип мог быть лет двадцать назад — радикальная переделка кузова ЛуАЗ-969М с использованием элементов кузовов «Нивы» и «Москвича» (www.auto.ru
).
Не менее радикальный марийский рестайлинг, причем это не ЛуАЗ-13021! За основу взят обычный ЛуАЗ-969М, удлинена база и сделан новый четырёхдверный кузов (www.auto.ru ).
Реальный трехмостовый «луноход» на базе ЛуАЗ-969М с пневматиками низкого давления и цепными передачами на колеса.
Редкая переделка — снегоболотоход на базе ЛуАЗ-969А на пневматиках низкого давления, обратите внимание на дополнительные лестницы и подножки, измененную систему воздухозабора.
Абсолютный рекордсмен из Кемерова — четырехмостовый вездеход на базе ЛуАЗ-969М.
По утверждению владельца имел расход 15 л на сотню при грузоподъемности в тонну и максимальной скорости в 120 км/ч.
Статья о нем была в журнале Моделист-Конструктор .
Оригинальная конструкция жесткого кузова, тюнинга и обвеса на ЛуАЗ-967М от Андрея .
На первом фото — машина до покраски и без обвеса, еще с оригинальными колесами, замененными впоследствии на колеса с дисками от «Мазды-626», из-за чего колеса имеют существенно больший вылет. В процессе переделки на 2/3 жесткой крыши был прорезан люк, закрываемый съемным тентом. В целом данный вариант кузова наглядно свидетельствует о том, что создание сугубо «гражданской» модификации машины было вполне возможно и при полной унификации с ТПК по кузову и по большинству агрегатов.
ЛуАЗ-969М с удлиненным кузовом (без удлинения базы), самодельным задним бампером и нестандартным самодельным тентом.
ЛуАЗ-969М первых серий (без «москвичевских» поворотников на крыльях) в оригинальной раскраске и с самодельным «кенгурятником».
ЛуАЗ-967М, переделанный Евгением Данилиным .
Переделка свелась к установке «шестерочного» двигателя и двойных скатов через футорки на оба моста, из-за чего поворот на твёрдом покрытии весьма затруднён.
В качестве водоходного двигателя установлена оригинальная конструкция с поворотной винтовой колонкой. Как рассказывал он сам: «Об этой ТПКшке…Установлен двигатель ВАЗ 2106.Смонтированы шины увеличенного размера на 14 дюймов «Волговская снежинка». В кузов монтируется съемный агрегат для привода винта водомёта БТРа (с двигателем ВАЗ-2103 70 л.с). Результаты модернизации: Скорость 120 км\ч. На воде на колесах 5 км\ч. С винтом 10 км\ч.»
Экспортный ЛуАЗ-969М в Италии, установлен мотор Ford
и нестандартный двухконтурный гидровакуумный усилитель тормозов.
Радикальный рестайлинг ЛуАЗ-1302 от Вячеслава Глотова.
Это не «Форос», как можно подумать, а самоделка на базе ЛуАЗ-969М, кроме «кенгурятника» поставлены нештатные сидения и самодельные дуги безопасности, заменены колёсные диски и поставлена низкопрофильная резина.
Оригинальная и рискованная украинская переделка ЛуАЗ-969М — кузов приподнят на проставках (см. положение рычагов подвески), установлена лебёдка спереди, колёсные диски заменены на легкосплавные большего радиуса.
Вариант переделки из Житомира. Минимум доработок, но смотрится достаточно оригинально.
Харьковский рестайлинг — переделана практически вся «морда», уширены крылья и переварена крышка капота чтобы поставить фары и решётку радиатора от «шестёрки». Я тоже прорабатывал в свое время вариант установки «шестёрочной» оптики, но я планировал разместить фары парами вертикально, чтобы не расставлять «морду» в ширину.
Тюнинг ЛуАЗ – не способ выделиться среди других автомобилистов, а необходимость, которая вызвана такими особенностями автомобиля, как низкое качество деталей, сложность обслуживания и отсутствие удобства. Проведя необходимые работы, владелец внесет значительные изменения и добьется улучшения автомобиля.
Особенности автомобиля
ЛуАЗ – советская малолитражная легковушка, отличительной особенностью которой является повышенная проходимость. И отделка салона, и внешний вид автомобиля оставляет желать лучшего – он крайне неудобен и для водителя, и для пассажиров.
Автомобилисты, которые приобретали автомобиль, отмечают низкое качество сборки и изготовления, чрезмерный люфт рулевого управления, низкую комфортабельность и динамику, а также трудоемкость обслуживания.
К плюсам машины его владельцы относят очень низкую стоимость, отличную проходимость и практичность.

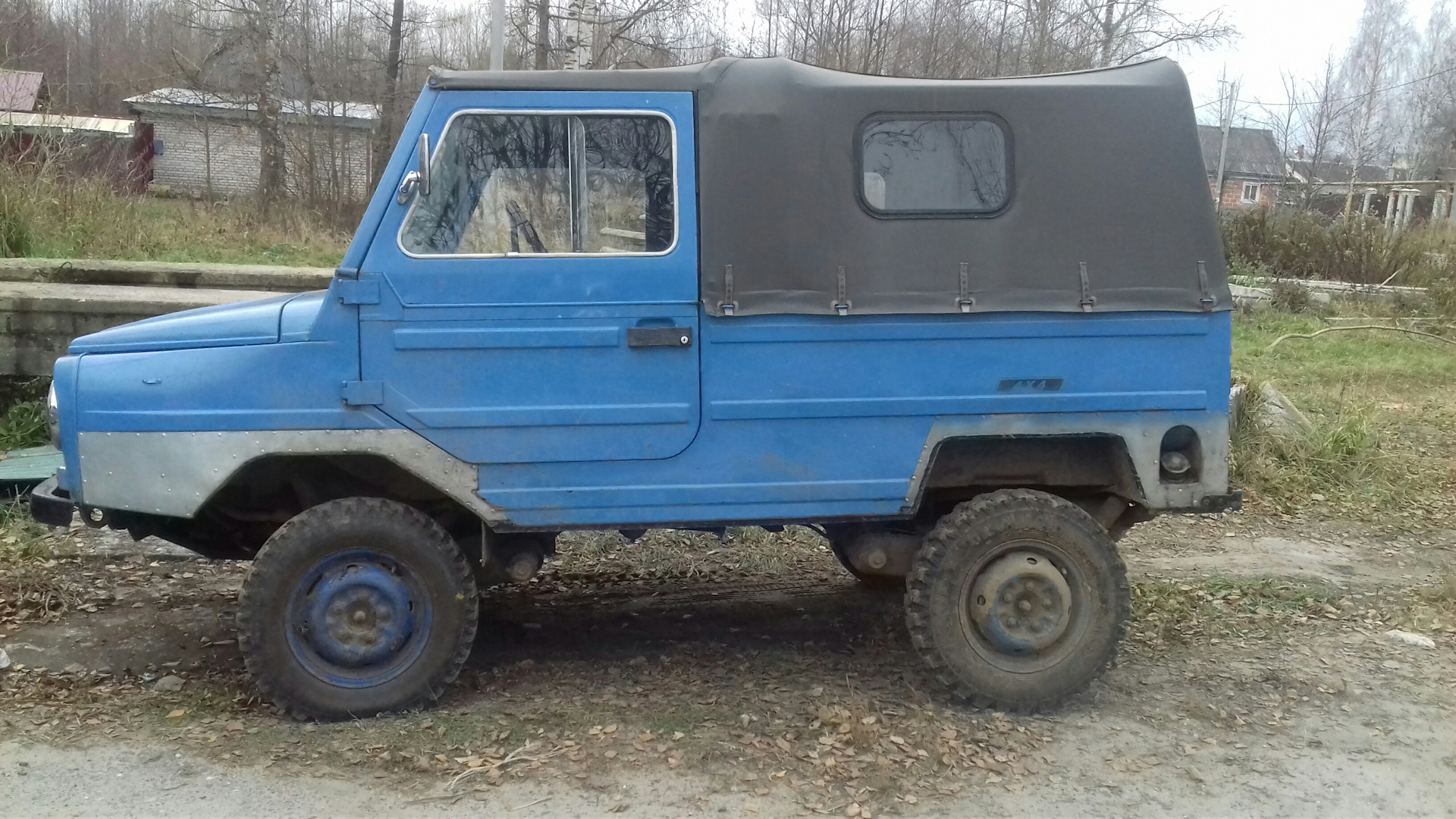

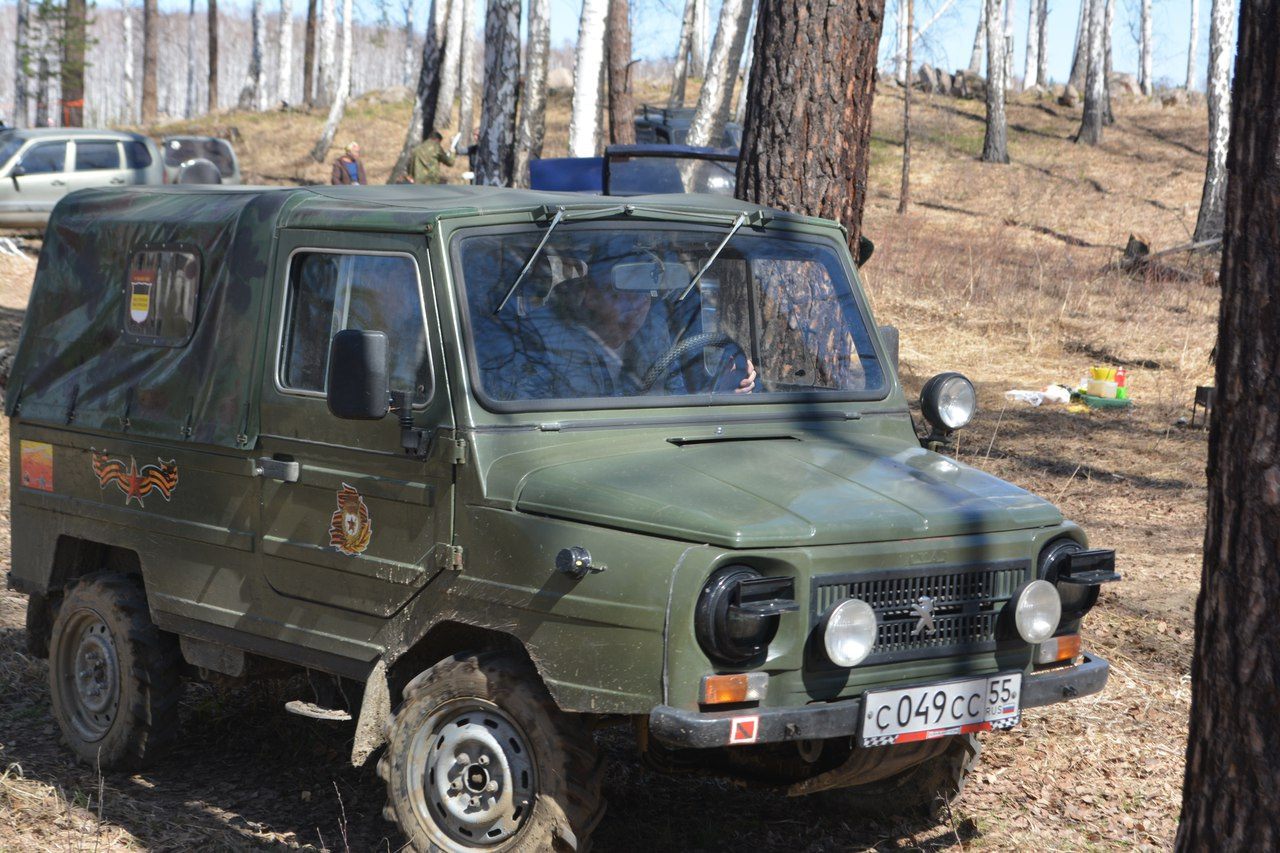

Автомобиль ЛуАЗ до тюнинга
Тюнинг автомобиля внутри и снаружи
Учитывая плюсы и принимая во внимание минусы, внеся некоторые изменения в конструкцию ЛуАЗ, можно создать приличный автомобиль с высокой комфортабельностью и современным внешним видом. Для этого необходимо провести тюнинг многих его компонентов – в частности, кузова и салона.
Тюнинг кузова
При тюнинге ЛуАЗ внешность кузова в большинстве случаев претерпевает меньше всего изменений. Многие вообще считают, что они не требуется, поскольку автомобиль и так очень колоритный и привлекательный. Чаще всего используется покраска в предпочитаемый владельцем цвет – в том числе камуфлированный или с применением аэрографии.
Кроме того, некоторые добавляют следующие нюансы:
Обвес. Для запаски можно использовать кенгурятник от Mitsubishi Pajero Sport – он придает внешнему виду стиля;
Фары. Устанавливаются передние и задние фары с повышением дальности и мощности пучка света не только для улучшения обзора дороги, но и для преобразования экстерьера авто;
Лебедка. Любители острых ощущений не смогут обойтись без установки лебедок в передней и задней части автомобиля;
Тонировка. Можно сделать тонировку стекол;
Крыша. Крыша ЛуАЗ недостаточно прочная, и ее необходимо усиливать, если владелец намерен размещать на ней дополнительный груз.
Такие штрихи добавят вашему автомобилю уникальности и индивидуальности. Однако следует помнить, что ЛуАЗ – это раритет, легенда автопрома, которая с каждым годом будет цениться все выше.
Тюнинг салона
ЛуАЗ – автомобиль, предназначенный для работы в сельской местности, и его салон не отличается роскошью и комфортабельностью.
Чтобы сделать его удобным и красивым, можно проделать следующее:
Отделка. Отделка салона требует полной замены – владельцы чаще всего применяют для этого кожу или ее заменитель;
Освещение. Организация качественного освещения возможна благодаря установке освещения мощностью не менее 70 Вт;
Дополнительные удобства. Часто водители устанавливают поворачивающиеся сиденья и столик в салоне для размещения на нем ноутбука или карты;
Приборная панель. Родная панель ЛуАЗ очень неудобная, и лучше всего вместо нее установить приборы от ВАЗа – они отлично сюда подойдут;
Теплоизоляция и шумоизоляция. Автомобиль не предназначен для эксплуатации в холодное время года, и потому необходима теплоизоляция салона. Шумоизоляция тоже не будет лишней в устаревшем авто.
А такие мелочи, как красивые коврики или замена ручки рычага коробки передач полностью преобразят внутреннее убранство машины. Не забывайте, что тюнинг салона – творческая задача, и ее решение зависит от вашего вкуса и предпочтений.
Нестандартные варианты
Многие владельцы часто используют нестандартный для ЛуАЗ тюнинг – фото демонстрируют их современность и полное изменение авто. К таким вариантам относятся следующие:
Полное изменение крыши. Конструкция авто позволяет полностью избавиться от ненадежной крыши, срезав ее, и установить другую. Например, некоторые автолюбители наваривают дуги, получая таким образом округлость внешнего вида;
Повышение герметичности порогов. Проделав такую операцию, можно с легкостью преодолеть небольшие броды;
Установка шин низкого давления большой ширины. Благодаря этому, возможно беспрепятственное преодоление глубоких снежных преград.
На этом эксперименты не прекращаются – один из умельцев для увеличения грузоподъемности приспособил на ЛуАЗ дополнительную пару колес. Такие изменения скорее нужны для привлечения внимания, чем вызваны необходимостью.
Технический тюнинг
Владея ЛуАЗом, вы почувствуете, что технический тюнинг на нем просто необходим.
В данном случае важно провести замену деталей рулевого управления, двигателя и ходовой части. Полная модернизация улучшит управляемость, проходимость и другие характеристики автомобиля, и позволит вам преодолевать большие расстояния с максимальным комфортом.
Тюнинг рулевого управления
Рулевая система ЛуАЗ — самая сложная из всех существующих, имеющая огромное число деталей и вследствие этого – чрезвычайно сложный уход и ремонт баранки. Поэтому без тюнинга рулевого управления здесь не обойтись. Для этого автолюбители используют различные варианты, и в числе прочих — замену деталей на аналогичные от Toyota вместе с гидроусилителем.
При проведении таких изменений автомобиль становится более послушным в управлении, в том числе при езде по сложной и рельефной местности. Кроме того, таким образом достигается регулировка положения руля, что очень удобно.
Тюнинг двигателя
Тюнинг луАЗа своими руками необходимо начинать с замены движка – на оригинальном авто установлен 1,2 литровый мотор мощностью всего в 40 л.
с.. Этого явно недостаточно для прохождения трудных участков дорог. К тому же, он очень шумный из-за воздушного охлаждения и необычайно прожорливый – «съедает» более 15 литров за 100 км пути. Используется несколько вариантов модернизации:
Преобразование картера двигателя. «Родной» картер отличается низкой прочностью – сделанный из стали толщиной 3 мм, он погнется даже от езды по кочкам или проваливании в глубокие колеи. Этот лист либо заменяют на более стойкий, либо проводят его усиление с помощью наварки ребер жесткости по краям;
Замена карбюратора. Установив карбюратор с любой другой машины, вы добьетесь улучшения пуска двигателя и увеличение мощности до 5 л.с.;
Полная замена двигателя на другой бензиновый. В большинстве случаев используется двигатель с ВАЗ, к примеру ВАЗ-2130, который имеет объем 1,7 л и мощность 76,6 л.с. Также можно использовать двигатель от Taвpии (1,2 литра, 60 лошадиных сил). Благодаря этому возрастает динамика, в особенности на скорости выше 70 км/ч, уменьшается расход топлива до 10 л на 100 км и увеличивается до 120 км/ч максимально возможная скорость;
Полная замена двигателя на дизельный.
Гораздо реже устанавливается дизельный мотор, например, от Toyota объемом 1,5 л. Это способствует тому, что при попадании воды двигатель не глохнет, увеличивается тяга, динамика и управляемость. Не лишним будет также поставить соответствующую новому движку коробку передач.
Тюнинг ходовой части
Изменения в ходовой части ЛуАЗ необходимы, ведь на нем установлены детали низкого качества, которые к тому же практически отсутствуют в продаже. Такие изменения позволяют добиться надежности при поездках на дальние расстояния и высокой плавности хода даже по труднопроходимым дорогам.
Для этого необходимо:
Усилить или установить современные подвеску и газовые амортизаторы;
Произвести замену кулаков, шрусов и прочих деталей для обеспечения безопасности и надежности авто.
Кроме того, внимание автолюбителей должно быть обращено и на колеса – необходима установка 15-дюймовых дисков и шин отечественных или зарубежных производителей.
Такие преобразования сказываются на управляемости и проходимости, а также устраняется возможность пробуксовки на крутых склонах и облегчается поворот руля.
Очень неудобен и невзрачен советский автомобиль ЛуАЗ – тюнинг преобразит его до неузнаваемости. Проведя полную модернизацию технических элементов, кузова и внутренней отделки, вы добьетесь удивительных результатов – ваша машина станет красивой, проходимой и легкоуправляемой.
| Easy removal of windshields, quarter glass and rear windows. gys-soudure.com |
Простого снятия лобовых стекол, задних боковых стенок кузова и задних стекол. gys-soudure.com |
Motor STM in […] Sochi you can find in stock windshields, side glass, as well as a big vyborzadnih […]avtostekl. g-sochi.ru |
В автосервисе СТМ в Сочи Вы можете найти в наличии лобовые стекла, боковые стекла, […] а также большой выборзадних автостекл. g-sochi.ru |
The result is an […] unobstructed view out of the front windshield.deere.com |
Удобное расположение всех органов управления […] обеспечивает беспрепятственный обзор через лобовое стекло.deere.ua |
| Window glass, mirror glass, lead glass, wire glass and windshields Porcelain, earthenware, […] crockery (dishes), bottle tops, etc. stadtlinz.eu |
Оконное, зеркалное, оловянное стекло, с проволокой или ветровое стекло Фарфор, керамика, […] посуда, пробки stadtlinz.eu |
| Make cupule of foot-rest direct towards windshield and press then lock it. beebond.com |
Сделать плюску стопы, остальные прямые к ветровому стеклу и нажмите затем заблокировать его. beebond.ru |
New spare parts for cars » UAZ-969М, -1302, -13021: on the engine, transaxle, chassis, brakes, clutch and steering, production of car body parts electrical equipment, […]gear wheel and the […] rear axle, awnings (4-5 colors), glass doors and windshield, plates transition to install […]engines WV, Vase and […]Tavria of the LUAZ, roof plastic, форкопы and another. pir.net.ua |
Новые запчасти для автомобилей ЛуАЗ-969М, -1302, -13021: по двигателю, КПП, ходовой, тормозам, сцеплению и рулевому управлению, кузовные детали […]электрооборудование, […] редуктора колесные и заднего моста, тенты(4-5 цветов), стекла дверей и лобовое, плиты переходные […]для установки двигателей […]WV, ВАЗа и Таврии на ЛуАЗ, крыши пластиковые, форкопы и другое. pir.net.ua |
| Start with rear or side glass first then progress to windshields as you gain experience. gys-soudure.com |
Начинайте с бокового или заднего стекла, а затем продвигайтесь к переднему стеклу, набираясь опыта. gys-soudure.com |
Far less expensive to build than the overstyled, art deco Senior 500 Series, the new Type 500 had a narrow, […]slab-sided cab and body with conventional running […] boards, a two-piece V-type windshield and an inexpensive mesh […]type grille. trucksplanet.com |
Его себестоимость была намного ниже себестоимости изготовления обтекаемых 500 Series. Грузовики этой серии […]получили узкие кабины с […] плоскими бортами и выступающими подножками, V-образное лобовое стекло […]и недорогую решетку радиатора […]с сеточным рисунком. trucksplanet.com |
When a truck arrives at the dealer or service center, an RFID tag […] attached to its windshield, door jam or glove […]box would be read using the handheld interrogator. rfidexpert.ru |
Когда грузовик приехал на дилеру или в сервисный центр, […] Метка RFID прикрепляется к его лобовому стеклу, […]крепится к проему двери или перчаточному […]ящику и может быть прочитана с помощью ручного считывателя. rfidexpert.ru |
The General Conference may wish to express its […]gratitude to the Chairperson of the […] former CIGEPS, Mr Peter Glass (Germany), and to the members […]of the Bureau who, between […]1992 and 1997, did their utmost to ensure the implementation of UNESCO’s physical education and sport programme. unesdoc.unesco.org |
Генеральная конференция, возможно, пожелает выразить свою […]признательность бывшему […] Председателю СИГЕПС г-ну Петеру Глассу (Германия), а также членам […]его Президиума, которые в период […]между 1992 г. и 1997 г. приложили значительные усилия для претворения в жизнь программы ЮНЕСКО в области физического воспитанияи спорта. unesdoc.unesco.org |
It has a large open-view window which converts each cabin […]into a suite on the sea; a […] sky lounge featuring removable glass walls, which make it possible […]to create a single open space […]with the external lounge and the sunbathing area featuring comfortable sundecks and a Jacuzzi; and the on-board comfort is ensured by the exclusive Anti-Rolling Gyro System, supplied as standard, which allows for a reduction of over 50% in the rolling caused by wave movement both during navigation and when the yacht is moored. flir.com |
Яхта оснащена большим окном с прекрасным обзором, […]превращающим каждую каюту в […] апартаменты на море, открытой гостиной с передвижными стеклянными […]стенами, которые позволяют создать […]единое открытое пространство с гостиной на внешней стороне, и зоной для загара с прогулочной палубой и джакузи; а комфорт всех находящихся на борту обеспечивается эксклюзивной системой Anti-Rolling Gyro, входящей в стандартный комплект оборудования и позволяющей до 50% снизить качание яхты как во время передвижения, так и на стоянке. flir.com |
| (z) Forward control means a configuration in which more than half of the engine length is rearward of the foremost point of the windshield base and the steering wheel hub in the forward quarter of the vehicle length. daccess-ods.un.org |
Переднее расположение органов управления означает конфигурацию, в которой более половины длины двигателя находится за наиболее удаленной передней точкой основания ветрового стекла, а ступица рулевого колеса — в передней четверти длины транспортного средства. daccess-ods.un.org |
The device can be […] attached to the windshield of a car with a holder.promwad.com |
Устройства можно закрепить к лобовому стеклу автомобиля […] при помощи держателя. promwad.com |
Thanks to a construction, precisely coinciding with design of car of engineers, wiper blades ADVANCE posses with exclusive aerodynamic […]properties that provides even clearing […] and contact with windshield at any speed, […]as well as harmoniously fits to car design. amv.ua |
Благодаря конструкции точно совпадающей с разработкой авто инженеров, стеклоочистители ADVANCE обладают исключительными […]аэродинамическими свойствами, что обеспечивает […] равномерную очистку и контакт с ветровым […]стеклом на любой скорости, а так же гармонично […]вписываются в дизайн автомобиля. amv.ua |
At approximately 2100 hours on 29 May 2009, a vehicle, make Mercedes (licence plates No. 27-S-015), belonging to a member of the diplomatic staff of the Liaison Office, parked at the parking area in front of the premises of the Liaison Office, […]was vandalized by two unidentified perpetrators, […] who damaged the windshield, the trunk and the […]right side of the vehicle. daccess-ods.un.org |
29 мая 2009 года около 21 ч. 00 м. автомобиль «Мерседес» одного из дипломатических работников Отделения связи (номерной знак 27-S-015), находившийся на парковочной площадке перед территорией Отделения связи, подвергся акту вандализма […]со стороны двух неустановленных […] злоумышленников, разбивших лобовое стекло и повредивших […]багажник и правый бок автомобиля. daccess-ods.un.org |
| If your windshield has a crack or chipped piece of damage, […] as soon as the ordinary transparent tape as soon as possible […]and contact the professionals. g-sochi.ru |
Если на вашем лобовом стекле образовался скол или трещина, […] заклейте место повреждения как можно скорей обычным прозрачным […]скотчем и по возможности сразу обратитесь к специалистам. g-sochi.ru |
The modular system design allows you to mount the camera head almost […]anywhere—helmet, shoulder […] strap, roll cage, ski tip, power boat windshield, firearm, you name it, and a POV camera […]has probably been there. onboardvideo.com.ua |
Модульная система позволяет вам устанавливать камеру практически где угодно — на шлеме, […]наплечном ремне, […] защитных дугах, лыжны палках, лобовом стекле катера, стволе оружия — в любом месте, […]в каком вы только захотите. onboardvideo.com.ua |
Automobile industry includes internal […] decoration seal, car lamps, windshield installation, and air filter […]manufacture. chinatrader.ru |
Автомобильная промышленность […]включает в себя внутреннюю […] печать, оформление автомашин, лампы, ветровое стекло установки и воздушный […]фильтр производства. chinatrader.ru |
In exceptionally windy […] locations, the catch in a gauge, with or without a windshield, may be less than half the actual snowfall.hydrologie.org |
В районах с особенно […] сильными ветрами количество снега, уловленного осадкомером с ветровой защитой или без нее, может составлять […]менее половины действительного […]количества выпавшего снега. hydrologie.org |
The final No. 13 cab, an entirely Canadian design made from late 1941 […]until the end of the war, had the two […] flat panes of the windshield angled slightly downward […]to minimize the glare from the […]sun and to avoid causing strong reflections that would be observable from aircraft. trucksplanet.com |
Третий вариант кабины No.13, полностью канадской конструкции, появился с конца 1941 г. […]и производился до окончания войны. […] Кабина имела обратный наклон плоского лобового стекла, […]чтобы минимизировать блики от […]солнца и сделать грузовики менее видимыми с воздуха. trucksplanet.com |
The installation kit ensures good synchronization between the excavator and the Valmet 378 and includes a number […]of occupational safety components, […] such as a protective windshield to prevent accidents […]in the case of chain breakage or falling trees. komatsuforest.se |
Установочный пакет обеспечивает хорошую синхронизацию экскаватора и агрегата Valmet 378, одновременно обладая несколькими […]деталями техники безопасности, […] среди которых выделяется защитное стекло для предохранения […]от ударов при обрыве цепи или при […]падении деревьев. komatsuforest.se |
| Airbag inflation does not prevent the driver from seeing out of the windshield or being able to steer the vehicle, nor does it prevent people from leaving the vehicle. chevrolet.com |
Нахождение стрелки указателя давления моторного масла в зоне низкого давления может быть вызвано опасным уменьшением количества моторного масла в смазочной системе двигателя или другими неисправностями, вызвавшими падение давления масла� В этом случае необходимо как можно скорее проверить уровень моторного масла chevrolet.ru |
He also explained that he was never given food […] and received only one glass of water per day, and […]that he had witnessed a man beaten […]to death and whose organs were then removed. daccess-ods.un.org |
Он также заявил, что его не […] кормили и давали только один стакан воды в день и что […]он видел, как одного человека забили до […]смерти, а потом вырезали у него внутренние органы. daccess-ods.un.org |
The creation of this zone would […]require the reinforcement of the […] walls, the replacement of the glass doors leading to the area of […]the canopy, additional cameras […]and motion and/or infrared detectors, like those used in major museums. unesdoc.unesco.org |
Оборудование этой зоны потребует […] укрепления стен, замены стеклянных дверей, выходящих на внутренний […]дворик, установки дополнительных […]камер, датчиков движения и/или инфракрасных детекторов, подобных тем, которые используются в крупных музеях. unesdoc.unesco.org |
| Moreover, after the Republic of Tajikistan gained independence, many houses have fallen in a state of disrepair: Windows are only single-glazed and glasses are broken, big slots prevent a hermetic closing of the door and in some cases roofhatch windows are only covered by cellophane instead of glass. naturalresource…centralasia.org |
Кроме того, […] после того как Республика Таджикистан обрела независимость, многие дома оказались в плачевном состоянии: окна остались только с одинарным остеклением, стекла разбиты, большие щели не дают дверям герметично закрываться, а в некоторых случаях верхние окна на крыше закрыты только целлофаном вместо стекла.naturalresource…centralasia.org |
| If you want to use taxis, look for cars marked with: Taxi Warsaw crest (mermaid) on its front doors, yellow and black stripes under the windows along the front doors, a side number, a hologram with the licence number and the car’s registration number placed in the upper right corner of the front windshield, a sticker informing about the fee for 1km per tariff 1 located on the window in the right back door. studyinwarsaw.pl |
Если Вы желаете воспользоваться услугами такси, следует нанимать автомобили со знаками: герб Taxi Варшава (Русалочка) на передних дверях, желто-красные полосы, наклеенные вдоль передних стекол, боковой номер, галограмма с регистрационным номером автомобиля, наклеенная в верхнем правом углу, информационная таблица о оплате за 1 километр по 1 тарифу, расположенная на заднем стекле правых дверей. studyinwarsaw.pl |
| For example, the light and windshield washer sensors frequently found in modern vehicles can easily be removed with the mushroom-shaped blade. media.fein.de |
С помощью грибовидного ножа легко снимаются часто используемые в современных автомобилях датчики фаро- и стеклоочистителей. media.fein.de |
Советский транспортер переднего края « « Военно-патриотический сайт «Отвага» Военно-патриотический сайт «Отвага»
Подходила к концу Вторая Мировая война, однако остановить набравшую ход «военную машину» было непросто. Боевые действия заканчивалась, однако промышленность вчерашних союзников по антигитлеровской коалиции продолжала выпускать военную технику и создавать все новые типы и виды вооружений.
Одной из причин этого стали гражданские и национально-освободительные войны в Восточной и Юго-Восточной Азии, щедро спонсируемые с одной стороны Соединенными Штатами Америки, а с другой – Советским Союзом. При этом испытательным полигоном для отработки поставляемой противоборствующим сторонам военной техники стали Корея и Вьетнам.
Первые же бои показали, что передовым частям остро не хватает универсального легкого полноприводного вездехода, способного транспортировать раненых и подвозить боеприпасы. Конечно, на вооружении воюющих состояли знаменитые внедорожники «Willys» и ГАЗ-69, которые могли выполнять эти задачи, однако машины-вездеходы имели слишком большие габариты и массу, да и проходимость их оставляла желать лучшего.
В 1954 году Главное автотракторное управление Министерства обороны СССР поручило автомобильной промышленности создать специализированную боевую машину – легкий вездеход-амфибию с большим дорожным просветом, предназначенный для транспортировки раненых и боеприпасов. Ко всему, машина эта должна была выдерживать и десантирование на парашютной системе с самолетов без специальных платформ.
Разумеется, идея создания подобного транспортера возникла не на пустом месте. Еще в самом начале 1950-х годов аналогичный заказ получила знаменитая американская автомобильная компания «Willys» и приступила к разработке транспортного средства для переднего края. И уже в 1956 году мини-вездеход, получивший название М274 «Mechanical Mule» (с англ. – механический мул), поступил на вооружение американской армии.
Полноприводная машина представляла собой легкую платформу на четырех колесах, оснащенную единственным сиденьем для водителя. Рулевая колонка могла откидываться, позволяя водителю управлять автомобилем лежа или даже следуя за ним пешком. 25-сильный двигатель воздушного охлаждения запускался шнуром, а все электрооборудование машины состояло из единственного магнето.
Аналогичная машина была разработана и в Западной Германии для армии бундесвера – это был многоцелевой складной автомобиль фирмы «Zweirad Union», предназначенный, в первую очередь, для воздушно-десантных войск. Вездеход получил название «Kraka» (от немецкого Kraftkarren – рабочая тележка). Вездеход оснащался двигателем воздушного охлаждения мощностью 26 л.с. Грузоподъемность немецкого внедорожника – 860 кг при собственной массе 750 кг.
Разработка компактного отечественного вездехода была поручена в 1956 г. НАМИ – Научно-исследовательскому автомобильному и автомоторному институту, руководителем темы назначили начальника отдела легковых автомобилей Б.М. Фиттермана, принимавшего в свое время активное участие в создании автомобиля ЗиС-150 и руководившего созданием первого советского трехосного бронетранспортера БТР-152В. Для начала конструктора направили на Ирбитский мотоциклетный завод, где планировался выпуск машины с шифром ТПК – транспортер переднего края.
В техническом задании на ТПК оговаривалось использование двухцилиндрового мотора воздушного охлаждения от мотоцикла М-72, наличие полноприводной трансмиссии и возможность преодоления водных преград вплавь.
Предварительные конструкторские прорисовки показали, что заднее расположение двигателя, свойственное зарубежным транспортерам, менее выгодно как по развесовке по осям, так и по условиям охлаждения силового агрегата. Именно поэтому Фиттерманом было принято решение о размещении двигателя спереди.
Опытный образец автомобиля, получивший название НАМИ-049, был готов в 1958 году. Машина имела стеклопластиковый корпус с усиленным несущим основанием, независимую подвеску на продольных рычагах и торсионах, а также постоянный привод на передний и задний мосты. Испытания вездехода-амфибии показали, что прочность стеклопластикового кузова недостаточна в военных условиях, а мощности 22-сильного мотоциклетного двигателя МД-65 явно не хватает для полноценного внедорожника.
Второй опытный образец ТПК, получивший название НАМИ-049А, разрабатывался совместно с конструкторами Запорожского автозавода. Компоновка машины, в сущности, осталась прежней, включая переднее расположение двигателя, использование колесных редукторов и независимой рычажно-торсионной подвески. Однако от мотоциклетного мотора конструкторы отказались – 27-сильный (впоследствии мощность мотора была доведена до 30 л.с., а затем и до 37 л.с.) четырехцилиндровый V-образный двигатель воздушного охлаждения для второго опытного образца ТПК (равно как и для параллельно готовившегося к серийному производству «Запорожца»), предстояло выпускать Мелитопольскому машиностроительному заводу на основе мотора компактного автомобиля BMW-600.
В отличие от первого – стеклопластикового – прототипа, корпус второго решено было сделать стальным, водонепроницаемым, со встроенной в него рамой. В трансмиссии избавились от межосевого дифференциала, однако вместо этого сделали задний мост отключаемым. Недостаточно жесткие пластинчатые торсионы заменили кованными – с ними подвеска выдерживала удар при десантировании машины на парашютной системе без специальной платформы. На плаву машина развивала скорость до трех километров в час, причем специального движителя для этого не предусматривалось – гребного эффекта колес оказалось вполне достаточно.
Место шофера располагалось посреди машины, за ним, спиной к направлению движения, находилось сиденье санитара, а справа и слева от членов экипажа можно было установить двое носилок с ранеными или усадить двух пассажиров. Спинки всех сидений складывались вровень с полом, что позволяло освободить место для груза.
Снаряженная масса машины составляла 950 кг, полная – 1350 кг. Высота с поднятым передним стеклом – 1600 мм. Клиренс – 285 мм. Двигатель МеМЗ-967А, мощность его составляет 37 л.с. Сцепление однодисковое, сухое. Коробка передач четырехступенчатая с дополнительной понижающей передачей и с синхронизаторами на всех передачах переднего хода. При движении по шоссе с отключенным задним мостом скорость машины достигала 75 км/ч., задний же мост подключали на труднопреодолимых участках. Для увеличения клиренса в конструкции использовались колесные редукторы. Повышению проходимости ТПК способствовали понижающая передача и блокировка дифференциала заднего моста.
При спуске на воду или выходе на берег использовались легкие металлические трапы – в походном положении они закреплялись по бортам корпуса вездехода. В передней части машины располагалась лебедка с тросом длиной 100 м, развиваемое ею усилие – 150 кгс. Интересно, что использовать столь маломощную лебедку для самовытаскивания не рекомендовалось – задача, возлагаемая на нее, состояла в эвакуации раненых с переднего края, из зоны огневого воздействия противника, к ТПК на специальных лотках.
В 1961 году после завершения испытания вездеход-амфибия НАМИ-049А был рекомендован к серийному производству на Луцком механическом заводе (в 1967 году предприятие получило название ЛуАЗ – Луцкий автозавод). Ну а Ирбитскому мотоциклетному заводу, на котором предполагалось развернуть выпуск ТПК, решено было профиль не менять.
Первые серийные прототипы ТПК были выпущены в 1965 году Запорожским автозаводом под названием ЗАЗ-967. В 1969 году началось серийное производство вездехода на Луцком автозаводе, и в этом же году машина была принята на вооружение.
Практически одновременно с армейским транспортером разрабатывался гражданский вариант – ЛуАЗ-969. Его ходовая часть практически целиком базировалась на узлах ТПК – ее оснастили той же независимой торсионной подвеской, теми же мостами с бортовыми редукторами, тем же, расположенным спереди, «запорожским» двигателем.
Разработка гражданского вездехода поначалу велась в НАМИ, а затем на Запорожском автомобильном заводе под руководством Б.М. Фиттермана. Именно ему принадлежало оригинальное решение ходовой части ЗАЗ-969, основанное на сочетании весьма компактной независимой торсионной подвески с увеличивающими клиренс колесными редукторами.
Расположенный спереди силовой агрегат, куда помимо двигателя входили коробка передач и главная передача, поначалу базировался на V-образном четырехцилиндровом 23-сильном моторе МеМЗ-966, том самом, которым оснащались «горбатые» «запорожцы», а в дальнейшем получил моторы мощностью 27, 30 и 37 л.с.
КПП жестко соединялась с задним мостом трубой, внутри которой проходил вал привода главной передачи. Подключение при необходимости заднего моста, понижающей передачи и блокировки заднего дифференциала осуществлялось водителем. Полунесущая конструкция кузова позволила существенно облегчить машину, что также благоприятствовало проходимости вездехода.
Передача крутящего момента на задние полуоси осуществлялась с помощью карданных шарниров (со стороны колесных редукторов) и скользящих сухарей (со стороны дифференциала). Подвеска всех колес – независимая, торсионная.
Величина хода при качании задних колес составляла 100 мм, однако для автомобиля-вездехода этого вполне хватало.
Компактный автомобиль пользовался немалым спросом в сельской местности – стоил он немногим дороже «Запорожца», а по проходимости оставлял позади как «Ниву», так и ГАЗ-69.
Поделиться в социальных сетях:
|
|
|
Новости
Первые. Любительские. Открытые.
В целях организации активного отдыха молодежи, формирования здорового образа жизни, повышения навыков вождения, ориентирования на местности 20 июня 2015 года в окрестностях с.Уран Сорочинского городского округа прошли первые любительские открытые соревнования по GPS-ориентированию «Песчаная утопия». Посвящены они Международному Дню молодежи.
Участников соревнований приветствовали Новик С.П. — заместитель главы администрации городского округа по сельскому хозяйству и по работе с территориями, Кочетков В.И. — начальник отдела по физической культуре и спорту.
К участию в соревновании допускались все желающие, имеющие полноприводный легковой автомобиль, входящий в категорию «B». Для участия в соревновании каждому участнику необходимо было иметь GPS — навигатор.
Соревнование состояло из одного навигационного Специального Участка.
Задача Участника заключалась в том, чтобы, передвигаясь в произвольном порядке по району ориентирования, набрать за минимальное время максимально возможное количество баллов.
Участники получили листы с заданиями и GPS с координатами точек СУ непосредственно перед стартом.
Зрелище было захватывающим.
По итогам соревнований в классе » туризм» на первом месте (343 балла) экипаж автомобиля «Ниссан Патрол» из села Кубанка: пилот Чепурнаев Руслан Николаевич 1979 года рождения, штурман Чепурнаева Анна Юрьевна 1984 года рождения.
На втором месте (275 баллов) экипаж автомобиля «Chevrolet Niva» из г. Оренбурга: пилот Первов Сергей Сергеевич 1986 года рождения, штурман Мешков Максим Александрович 1985 года рождения.
На третьем месте (200 баллов) экипаж автомобиля «Луаз 969» из г. Сорочинска: пилот Руднев Дмитрий Вячеславович 1976 года рождения, штурман Грудцин Игорь Александрович 1977 года рождения.
По итогам соревнований в классе » стандарт» на первом месте (345 баллов) экипаж автомобиля «УАЗ-469» из г.Сорочинска: пилот Барышев Алексей Николаевич 1989 года рождения, штурман Колесников Григорий.
На втором месте (290 баллов) экипаж автомобиля «ВАЗ 21214» из г.Сорочинска: пилот Юртаев Александр Владимирович 1987 года рождения, штурман Нестеров Сергей Юрьевич 1987 года рождения.
На третьем месте (285 баллов) экипаж автомобиля «Нива 2121» из г. Сорочинска: пилот Яковлев Сергей Геннадьевич 1986 года рождения, штурман Бакиров Ренат Нагиммулаевич 1984 года рождения.
Некоторые экипажи в классе «стандарт» застряли на территории бывших озер, которые ранее служили для поливки полей. На сегодня это болотистая местность вблизи села Уран. За время гонок «ЛУАЗ» 2 раза успел отремонтироваться, но при этом занял третье место в классе «туризм».
969 — характеристики, модификации, фото, видео, отзывы

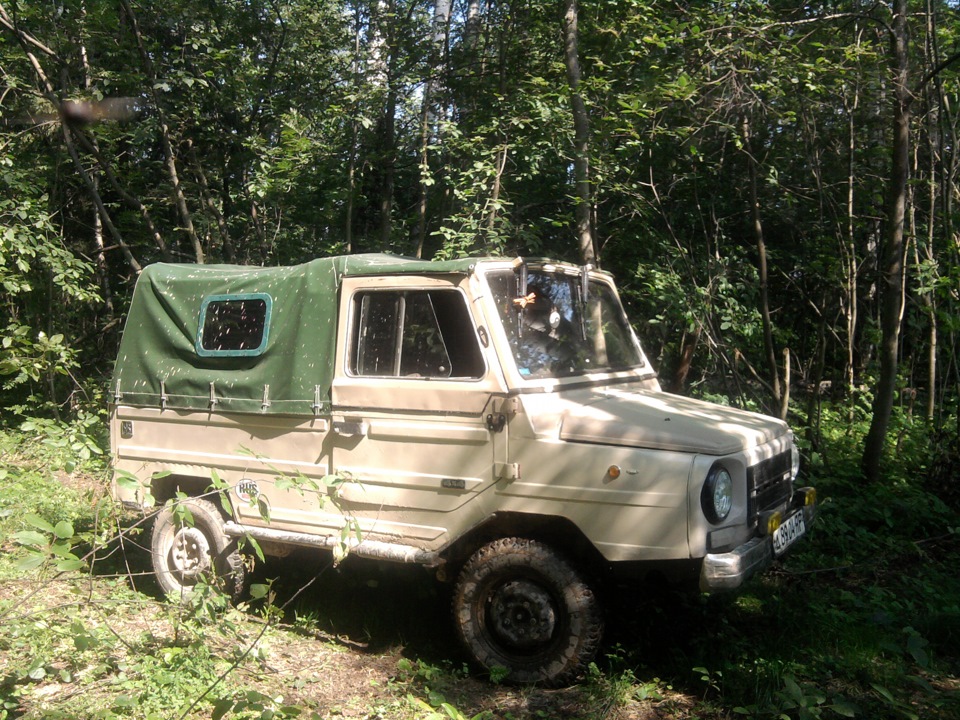

ЛуАЗ-969, или Волынь, как его еще называют, — советский грузопассажирский полноприводный автомобиль. Разработка модели началась в 1966 году, а завод ЛуАЗ выпустил ее в 1979 году. Позже завод выпустил обновленную модель ЛуАЗ-969А в 1975 году, а последняя марка, выпущенная в 1979 году, получила наименование ЛуАЗ- 969M. Он выпускался до 1996 года. Хотя он и сейчас может похвастаться проходимостью, для того времени это был настоящий прорыв.Секрет был прост: малая масса автомобиля, небольшая колесная база и большой дорожный просвет. Весь модельный ряд Луаз.
История автомобиля
Все началось почти случайно, в 1950-х годах, и ремонтные мастерские сначала были преобразованы в авторемонтное предприятие, а затем в машиностроительное. Завод производил сельхозтехнику вместе с прицепами, а рабочие ремонтировали грузовики. И вдруг в НАМИ по заказу Минобороны был разработан транспортер передней кромки — ТИЦ.Это была полностью военная концепция. Был мотоциклетный грузовик, который можно было выбросить из самолета с парашютом.
Помимо шофера, на борту могли находиться пара носилок или шесть сидящих пассажиров. Высота не превышала полуметра. Была установлена система полного привода и лебедка. Кроме того, его можно назвать амфибией, так как он перемещался по воде за счет вращения колес. Модель предназначалась для перевозки раненых, боеприпасов, а также буксировки стрелкового оружия.Судя по фотографиям, сложно поверить, что это легковой автомобиль, но конструкторы очень тепло отнеслись к своему ребенку.
Так, например, в некоторых источниках дебютная вариация, построенная в 58-м году, имела красивое название НАМИ-049 «Огонек». Это были постоянный полный привод, межосевые и парные межколесные дифференциалы с блокировками, колесные редукторы и независимая торсионная подвеска, расположенные на продольных рычагах, не слишком прочный стеклопластиковый кузов и 22-сильный силовой агрегат мотоцикла МД-65.
Все это хорошо вписывалось в прототип, но не на принятую на вооружение боевую машину. Поэтому второй прототип НАМИ-049А имел открытый стальной корпус с тентом. При доработке конструкции решено не использовать межосевой дифференциал, чтобы можно было передвигаться по проезжей части, где есть твердое покрытие, задний мост сделали переключаемым.
Самым главным нововведением стала установка более мощного 27-сильного V-образного 4-цилиндрового двигателя, объем которого был около 0.9 литров. Он имел воздушное охлаждение — аналогичный двигатель должен был быть поставлен на улучшенный ЗАЗ-965А. И это не случайно, ведь к разработке подключились специалисты Запорожского автомобильного завода. Именно общее с популярным «горбатым», а чуть позже и «ухабистое», определило окончательную архитектуру, коснувшуюся военного транспортера, и в какую машину он превратился после переоборудования.
Вариант модели
После разработки транспортер был доставлен на производство в Луцк и получил название ЛАЗ-967.Как ни странно, но такие машины выпускались от 61 до 89 лет и периодически подвергались модернизации. Модель поступила на вооружение армии Союза Советских Социалистических Республик в 69 году. Применялась в Воздушно-десантных войсках и мотострелковых частях. Кроме того, он поставлялся в страны Варшавского договора — например, в распоряжении армии ГДР было около 250 машин.
По многочисленным отзывам, подобных моделей на сегодняшний день нет. Последняя модернизация коснулась уже 967М, который больше напоминал легкий джип, чем троллейбус с двигателем.Некоторые части элементов унифицированы с автомобилями других фирм (например, электрическая часть взята от УАЗа, а гидравлика — от Москвича). Сфера использования моделей была значительно расширена — на них установили ручные пулеметы. Еще с начала 90-х годов показывались трехосные версии, но они оставались лишь прототипами.
Луцкий автомобильный завод имеет богатую и богатую историю, наполненную разработкой большого количества передовых технологических приемов, внедрением смелых и уникальных идей, а также производством популярных автомобилей.Русский вездеход был пионером во многих отношениях. В частности, на нем впервые была установлена система полного привода, он стал первым автомобилем для людей и, в частности, производился специально для нужд сельского населения.
Интересно, что водитель мог управлять КПП, лежа на стуле или ползая рядом с автомобилем, удерживая руль. Это когда идет сильная стрельба. Инженерный состав компании трудился на славу, выпустив этот автомобиль Луаз.Техническое оснащение автомобилей реализовано с использованием целого ряда новейших технологий. Например, у каждого колеса были свои редукторы, увеличивающие высоту дорожного просвета.
Приводной вал был заключен в трубу, с помощью которой была значительно улучшена проходимость автомобиля. Подвеска колес была торсионной и независимой. С учетом всего этого ЛуАЗ 969 Волынь продавался с легкостью, что было связано с относительно небольшим количеством техники и наличием полноценной несущей конструкции.
Но у модели были и свои недостатки, поэтому с начала 1970-х годов началась модернизация. Первоначально конструкторский состав компании пытался увеличить мощность энергоблока. Кроме того, рестайлинг коснулся ходовой части, кузова и салона.

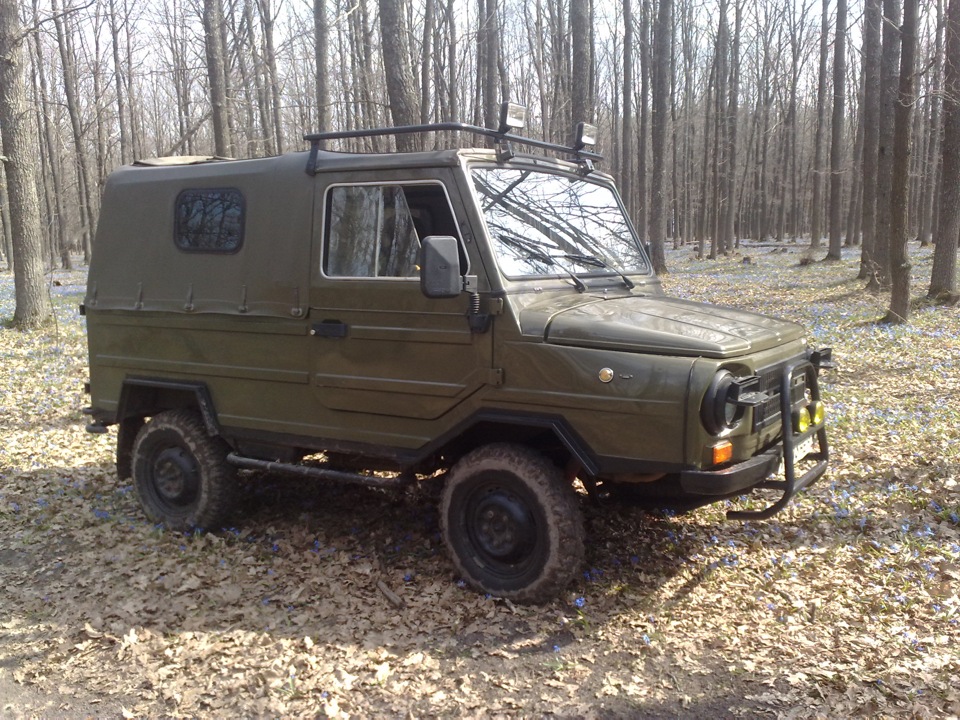

Внешний вид

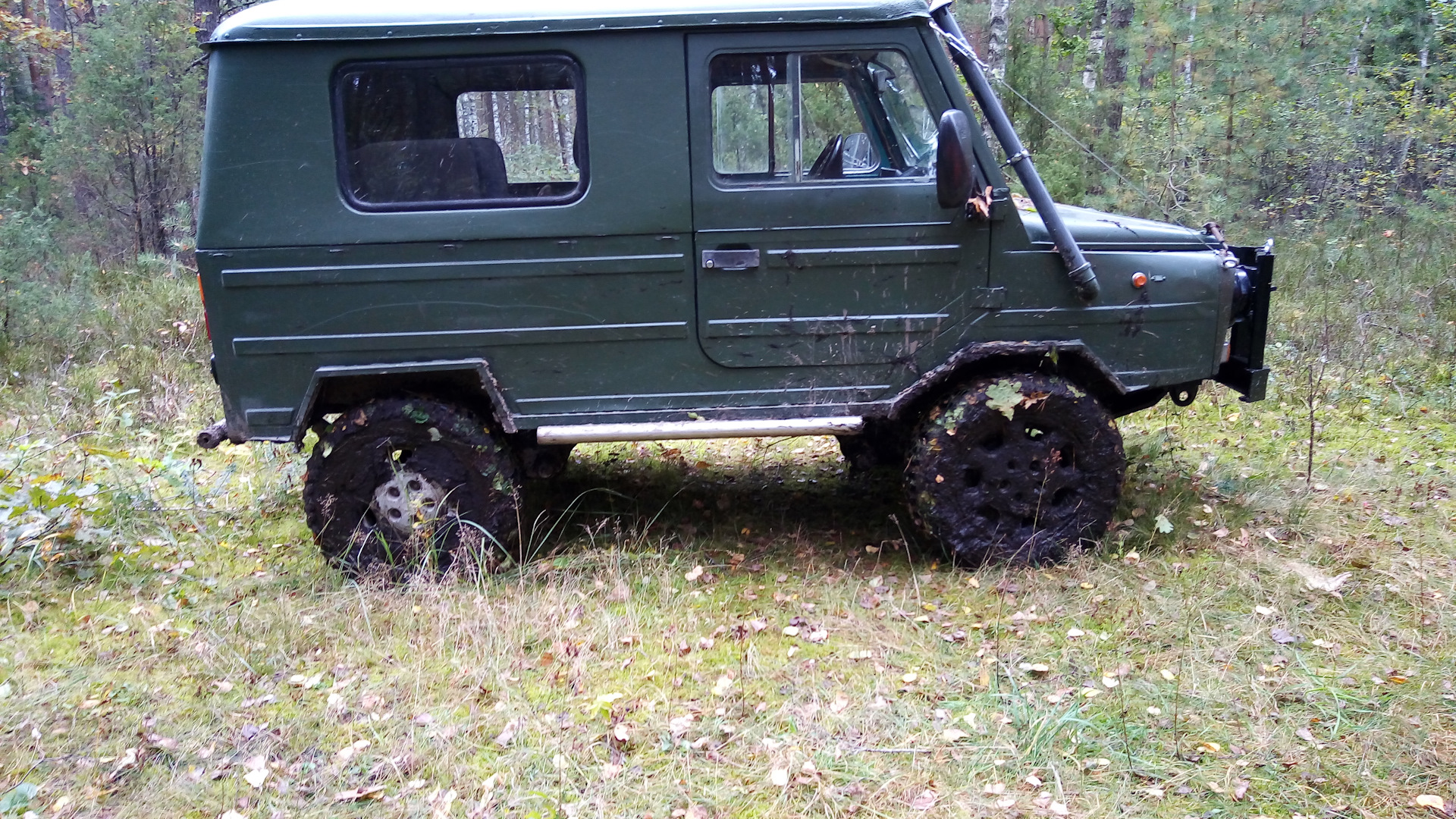

Кузов, несмотря на небольшие размеры, состоит из интегрированной рамы лонжерона. Волынки снабжены тентом, что позволяет им быть универсальными. Маленькие дверцы подвешиваются на петлях, что упрощает монтаж и демонтаж.Модель 969 также отличается от других машин тем, что дворники крепятся сверху, а не как у остальных машин — снизу, что является положительным моментом при движении в плохую погоду.
Если в предыдущей модели дуги нужны были только для крепления тента, то в версии «М» они уже находятся в усиленном состоянии. Они защищали салон при опрокидывании машины. При обновлении Луаз-969М получил новое светотехническое оборудование. Двери запирались на замки и ремни безопасности.

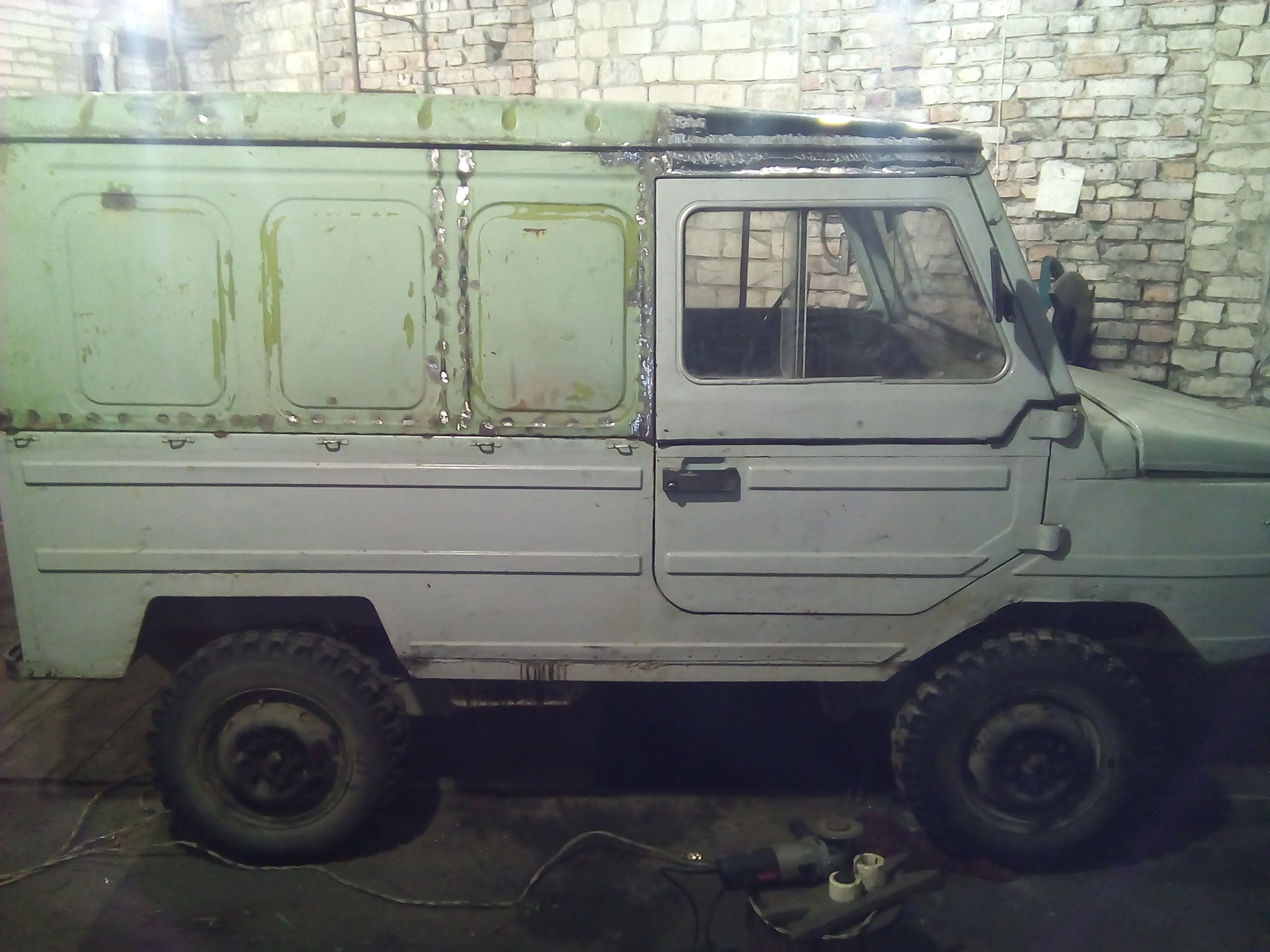

Одним из самых серьезных недостатков корпуса волынки была его предрасположенность к коррозии. Но этот минус легко решается простой кистью. Тент особо не имеет отрицательных моментов, но тем, кто любит путешествовать по лесным дорогам, стоит поставить прочную крышу из металла. Тогда он не будет бояться, что ветки смогут порвать крышу. С приходом обновления изменился внешний вид автомобиля. Впервые на «Волынке» появились полноценные окна.
Кроме того, особое внимание было уделено моменту со звукоизоляцией. Было установлено лобовое стекло другой формы, и двери уже были с замками (это то, что вы думали, что раньше не устанавливали замки!). Передняя часть кузова была не такой угловатой, и машина выглядела иначе.
В это непросто поверить, но маленькая машина из маленького городка в большом Советском Союзе смогла добиться международного признания. Понятно, что раньше рынок внедорожников был немного другим, но сути дела это не меняет.
Салон

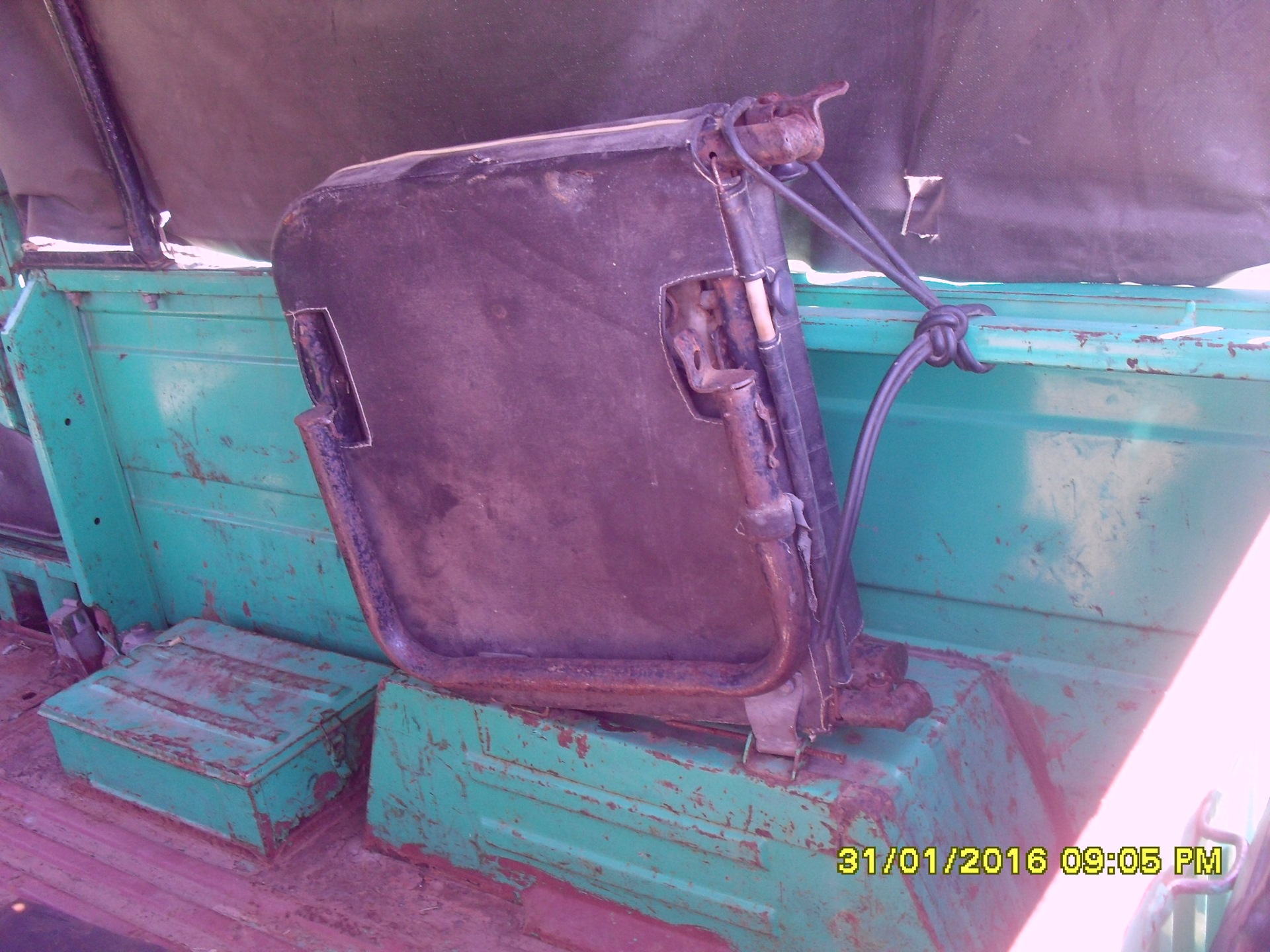

Сиденье внедорожника позаимствовано у ЗАЗ. Среди датчиков и устройств можно найти амперметр, показывающий напряжение в сети. Кстати, для водителя отображается и температура трансмиссионного масла. Отделка интерьера, мягко говоря, оставляет желать лучшего. Все очень просто и в стиле ретро. Автомобиль явно создавался не для городского движения, а в основном для езды по бездорожью, а значит, и для деревни.
Стандартная для армейских машин приборная панель приобрела более гражданский вид и стала более приятной визуально.Некоторые неудобства возникают из-за сидений, особенно задних сидений. Очень часто владельцы транспортных средств решают поменять обивку дверей и потолочное покрытие. Служит для снижения шума. При модернизации автомобиля в нем стали:
- Обновленная передняя панель;
- Ветровое стекло другой формы;
- Двери с замками и оконными рамами;
- Панель приборов пластиковая;
- Травматическая рулевая колонка и кресла от Liguli.
После распада Союза Советских Социалистических Республик в 1991 году Украина решила выйти из состава Советского Союза, поэтому она уже стала независимым государством.Связи автомобильной компании с Российской Федерацией были прекращены.
Модель 1302 помимо трансмиссии позаимствовала сиденья у Таврии, потому что от Жигулей взять было невозможно. «Волынь» отличалась хорошей вместимостью и солидными транспортными свойствами. Если бы заднюю дверь можно было откинуть назад, можно было бы перевозить туда довольно внушительные габариты. Во многом аскетизм салона автомобиля объясняется тем, что при применении модели в сельской местности, где неизбежно будет пыль и грязь, комфорт и богатая внутренняя отделка будут последним делом.Почему нет? Потому что с уборкой всегда будет проблема.
Конечно, есть брезентовый верх, под которым летом очень жарко, а в холода — прохладно, так что греть придется ручными методами. Но вместе с водителем могут отправиться на охоту или рыбалку шесть довольно массивных представителей сильной стороны человечества в охотничьей экипировке — а это под силу далеко не каждому автомобилю. В случае, когда задние сиденья разложены, 969-я модель может провезти 400 кг дополнительного багажа, что будет очень полезно рыбакам и охотникам.
Технические характеристики
Силовой агрегат
На ЛуАЗ-969М установлен V-образный двигатель МЭМЗ 969А с воздушным охлаждением. Это, конечно, упрощает конструкцию, но с другой стороны не обеспечивает должного охлаждения при необходимости. Агрегат поставляется объемом 1,2 литра и выдает 40 лошадиных сил. Одним из недостатков машины Луаз является перекочевавший из Запорожца силовой агрегат. Среди основных недостатков это:
- Постоянная заливка масла;
- Не прочный и надежный (средний ресурс мотора около 50-60 000 км)
- Очень шумный и очень слабый.
Поэтому, если вы планируете покупать этот внедорожник, стоит запастись вторым запасным двигателем.
Аналогичный двигатель устанавливался на некоторых автомобилях «Запорожец». Исходя из паспортных данных, средний расход топлива этого мини-внедорожника при движении со скоростью 60 км / ч составляет 10,0 литра на сотню. Другими словами, полного бака бензина «Волынке» должно хватить на 300 — 350 км пути. Но следует понимать, что этот автомобиль Луаз 969 не позволит развить намного более высокую максимальную скорость, так как она установлена на уровне 85 км / ч.
Однако это неудивительно, ведь он создавался не для гоночных треков, а для езды по бездорожью, где в полной мере раскрывает свои преимущества. Не лишним будет сказать, что родной двигатель можно доработать так, чтобы его мощность была увеличена до 50 лошадиных сил. Это можно назвать лучшим решением, ведь двигатель от других автомобилей будет вызывать слишком большую нагрузку, а это, в свою очередь, приведет к повторным поломкам. Используется бензин А-76. Разгоняется до 80 км / ч за 24 секунды.
Трансмиссия
Синхронизированный двигатель с 4-ступенчатой механической коробкой передач. Емкость бака 34 литра. 969М имеет независимую торсионную подвеску. ЛуАЗ оснащен понижающей передачей, обеспечивающей необходимый трогательный и мощный рывок перед любым препятствием.

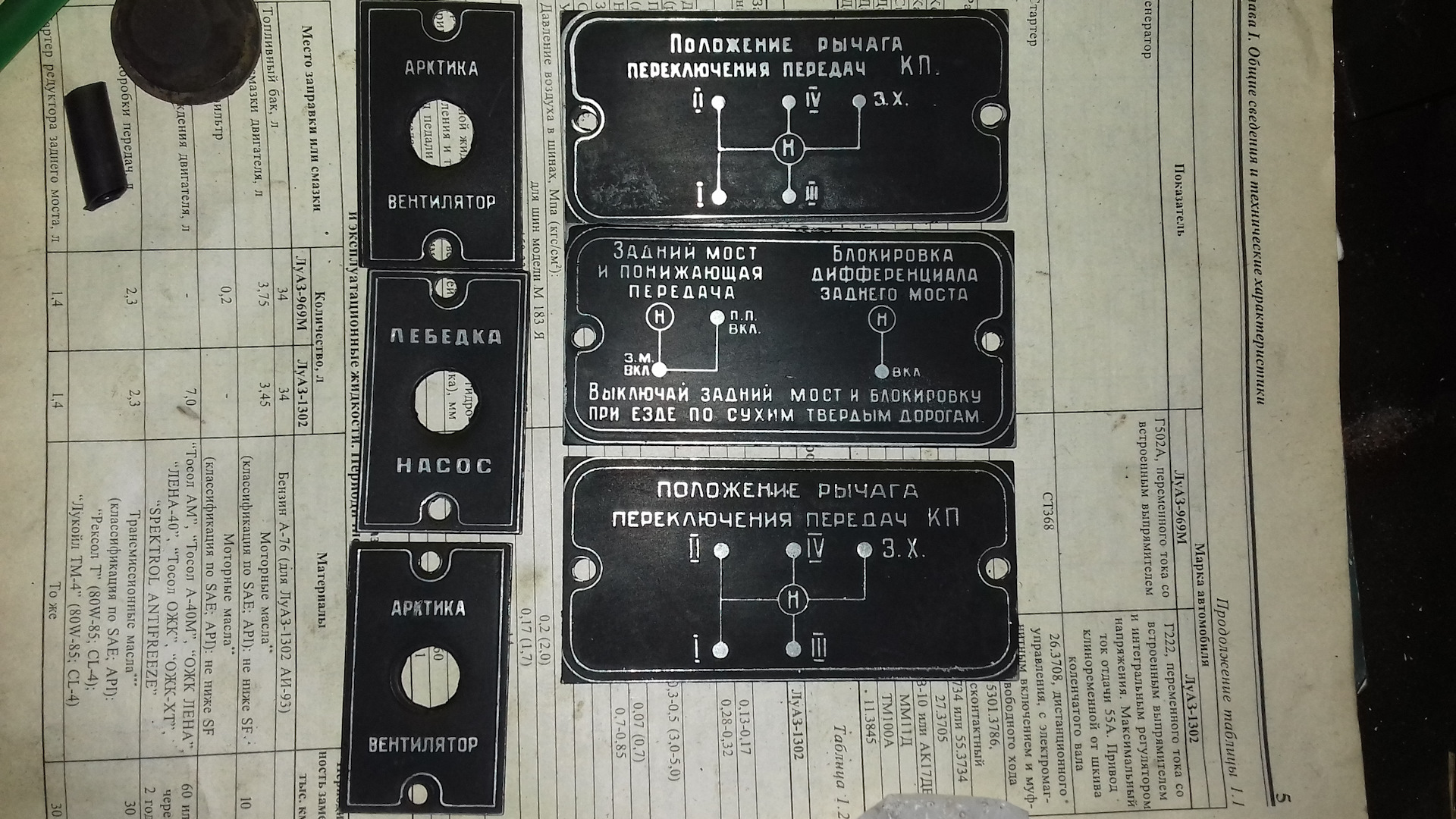

В стандартном режиме машина приводится в движение передними колесами, но при необходимости можно подключить задний мост и заблокировать задний дифференциал. Гидравлические барабанные тормоза установлены на передней и задней части автомобиля.Машинка обеспечивает приемлемую проходимость.
Трансмиссия отличается надежностью, хотя и имеет свои «сюрпризы», на примере смешанных трансмиссий и т. Д. Коробка передач достаточно прочная, поэтому проблемы с ней, если они есть, очень редки. Но есть и свои «сюрпризы» в виде перепутанных скоростей и так далее. Все передние скорости имеют дополнительный понижающий редуктор. Сцепление однодисковое, сухое. Если говорить о трансмиссии на автомобиле, то устанавливается достаточно просто несложная конструкция, которая не вызовет проблем у автомобильных фанатов.
Но единственный недостаток в том, что найти нужные запчасти непросто, ведь Loise давно сняли с производства. Сами детали довольно демократичны по стоимости. Учитывая отзывы владельцев этого внедорожника, можно сделать вывод, что большинство из них имеют положительные характеристики.
Подвеска
Высота дорожного просвета 280 миллиметров. Тип передней и задней подвески — независимая, торсионная, с продольными рычагами на оси подвески.Также предусмотрена установка гидравлических телескопических амортизаторов двустороннего действия.
Тормозная система. Его позаимствовали у Москвича 412-го, который в свою очередь не показывает хорошего качества. Привод гидравлический, двухконтурный. В цепи гидропривода передних колес есть гидро-вакуумный усилитель. Ручной стояночный тормоз рычажно-тросового типа, действует на тормоза задних колес.
Рельсовое управление
Рулевое управление без гидроусилителя.Рулевой механизм включает глобоидный червяк с двойным роликом. Рулевой привод имеет сошку, продольную рулевую тягу, рулевую трапецию с левым и правым маятниковыми рычагами, а также поворотные кулаки.
Рулевая колонка выглядит хорошо, если за ней грамотно ухаживать, например, регулярно смазывать рулевые тяги шприцем. Колесные редукторы часто начинают протекать. Поэтому необходимо иметь навыки ремонта, которые, кстати, вы приобретете, ремонтируя Луазу.
