Управление трактором Т-150

Ряды скоростей (рабочей, транспортной, заднего хода и ходоуменьшителя) переключают при полностью выключенной муфте сцепления. Задний ход и ходоуменьшитель включают только при полной остановке трактора.

Передачи переключают, не останавливая трактор. Рычаги переключения передач имеют фиксированные положения на каждой из четырех передач. Для увеличения скорости движения рычаги (гусеничного трактора) перемещают вперед, а для уменьшения скорости — назад. Рабочие передачи трактора выбирают в зависимости от тягового сопротивления сельскохозяйственных машин.

Поворот колесного трактора осуществляют рулевым колесом. Гусеничный трактор поворачивают рулевым колесом (нефиксированный радиус поворота) или рычагами переключения передач (фиксированный радиус поворота).

Во время работы на тракторе необходимо постоянно следить за показаниями контрольных приборов; температура воды должна быть 80—100 °С, давление масла в системе смазки двигателя — 2,5—4,0 кгс/см2, давление масла по манометру гидравлической системы трансмиссии: при прямолинейном движении — 10—12 кгс/см2, а при работе с одной ведущей гусеницей — 14—15 кгс/см2. Контрольные лампы аварийной температуры воды и давления масла в системе смазки двигателя при его нормальной работе не должны загораться. Частота вращения коленчатого вала основного двигателя в минуту по тахоспидометру должна быть 1950—2050 об/мин на гусеничном и 2050—2150 об/мин на колесном тракторах. Отклонение стрелки амперметра вправо (к « + ») указывает, что аккумуляторная батарея заряжается, а отклонение ее влево (к «—») — разряжается. Работать с неисправными приборами запрещается.

Если из выхлопной трубы появится сильный дым, следует остановить трактор, снизить обороты двигателя, выяснить причину и устранить неисправность. При появлении нехарактерных стуков нужно немедленно остановить двигатель и устранить неисправность. После работы предупреждают сменного тракториста о всех замеченных неисправностях трактора.

По возможности следует полностью загружать трактор, не допуская его перегрузки. Не делать резких рывков трактором при преодолении перегрузок. Для опускания навесных орудий в рабочее положение нужно быстро переместить рычаг распределителя из нейтрального положения в плавающее. При исправной работе рычаг распределителя из положения «подъем» или «опускание» должен автоматически возвращаться в нейтральное положение. При неисправном распределителе необходимо после окончания подъема или опускания перевести вручную его рычаг в нейтральное положение. Запрещается осуществлять крутой поворот трактора с сельскохозяйственным орудием, рабочие органы которого находятся в почве. Поднимать и опускать орудия можно только после того, как закончен поворот и трактор движется прямолинейно. Крутые повороты трактора с поднятыми орудиями следует осуществлять на пониженной скорости.

Остановка трактора и двигателя. Чтобы остановить трактор, нужно уменьшить подачу топлива и установить рычаги переключения передач в выключенное положение. Для быстрой остановки трактора необходимо, выключив муфту сцепления, нажать на тормозную педаль. При остановке на уклоне надо застопорить педаль зубчатым сектором.

Перед остановкой двигатель должен проработать 3—5 мин вхолостую на средних и малых-оборотах. Для полной остановки двигателя рычаг подачи топлива плавно переводят в крайнее переднее положение. Нельзя останавливать двигатель, перекрыв кран топливного бака, так как в систему питания может попасть воздух, что затруднит последующий пуск двигателя.

После остановки двигателя необходимо выключить аккумуляторную батарею из электрической цепи, нажав малую (нижнюю) кнопку включателя «массы» трактора.

Особенности работы но тракторе в зимнее время. В зимних условиях ухудшается работа систем питания, сказки, охлаждения и пуска двигателя, а также механизмов гидравлической системы.

Для нормальной работы трактора в зимних условиях следует с наступлением холодов провести сезонное техническое обслуживание: летнее топливо и масло заменяют на зимнее, промывают фильтры и систему охлаждения двигателя.

При заправке топливных баков вода не должна попадать в систему питания, чтобы в топливопроводах не образовались ледяные пробки. Следует регулярно сливать отстой из топливного бака дизельного двигателя и из отстойника бачка пускового двигателя.

На хранение трактор рекомендуется ставить в теплое помещение. Если трактор хранят в неотапливаемом помещении, аккумуляторные батареи снимают и ставят их в отапливаемое помещение.

Во время длительных остановок трактора необходимо сливать воду из системы охлаждения и масло из картера дизельного двигателя. Во время кратковременных остановок температура воды и масла в двигателе не должна снижаться ниже + 50 °С. При работе трактора шторкой радиатора регулируюттем-пературу (80—100 °С) воды и масла.

В систему охлаждения зимой можно заливать антифризы марок 40 или 65 (ГОСТ 159—52), но на 2—3 л меньше положенного объема, так как он сильно расширяется при нагревании. При испарении антифриза в систему заливают чистую пресную воду. В связи с тем, что антифриз ядовит, он не должен попадать на руки и одежду.

Категорически запрещается заливать в систему охлаждения дизельное топливо, так как это приводит к ухудшению охлаждения двигателя и разрушению резиновых шлангов и уплотнений.

Для облегчения запуска в двигатель заливают подогретое до 70—80 °С масло и горячую воду. Подогревать масло в картере двигателя открытым огнем запрещается.

Перед заливкой воды закрывают сливной краник нижнего бака водяного радиатора, открывают сливной краник воды в блоке двигателя, вывертывают пробку из водяного насоса. При сильных морозах сначала заливают воду, нагретую до 60—70 °С. Когда из сливного краника блока двигателя потечет теплая вода, закрывают краник, доливают в систему охлаждения горячую (90—95 °С) воду и ввертывают пробку водяного насоса.

Нельзя заводить непрогретый дизельный двигатель буксированием трактора и в том случае, если в системе охлаждения нет охлаждающей жидкости.

Запрещается подогревать пусковой двигатель, длительное время прокручивая его стартером, а основной двигатель — длительное время прокручивая его пусковым двигателем.

Сливают воду из системы после того, как ее температура понизится до 50—40 °С. При сливе воды крышку и сливной краник радиатора, а также сливную трубку блока открывают. После слива воды прокручивают коленчатый вал двигателя, чтобы вытеснить оставшуюся воду из водяного насоса, и вешают на трактор табличку «Вода слита».

Трактор Т-150К – устройство и технические характеристики

Трактор Т-150К – это мощная сельскохозяйственная машина, имеющая четыре ведущих колеса, предназначенная для вспахивания, культивации, посева и сбора урожая. Кроме этого, Т-150К используется в качестве транспорта с прицепом и полуприцепом.

Отличительные особенности

  • высокая энергонасыщенность,
  • универсальность;
  • сочетание качеств современного скоростного трактора общего назначения, и транспортного тягача.

Трактор Т-150К

Это позволяет круглый год использовать трактор, в сельском хозяйстве и других отраслях народного хозяйства в районах с умеренным климатом.

Особое внимание при проектировании специалисты уделили созданию комфортабельных условий для тракториста. В его кабине все приспособлено для высокопроизводительного труда.

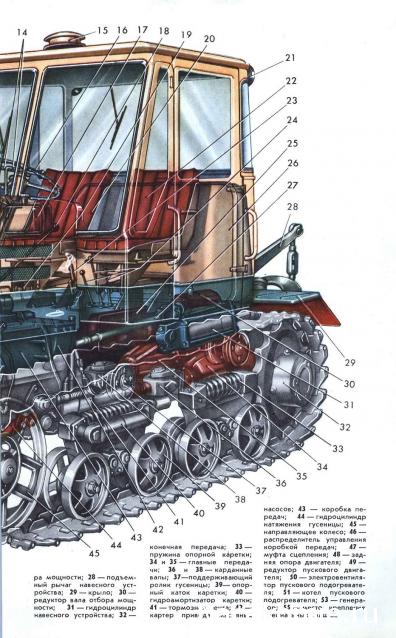

Устройство трактора Т-150К

Трактор Т-150К

Трактор Т-150К имеет переднее расположение двигателя также как у  МТЗ 892. За двигателем располагается (жестко закрепляется) коробка передач, на ней — кабина с топливным баком в задней части. Коробка передач имеет несколько режимов (транспортный, рабочий, тяговый (медленный), задний ход), в каждом из которых 4 передачи переключаются (гидромуфтами) без разрыва потока мощности (без остановки, в движении, под нагрузкой). В конечных передачах применены планетарные редукторы.

Т-150К состоит из двух полурам: передней — с двигателем, коробкой передач и кабиной и баком; и задней — с навесной системой для крепления орудий. Ведущие мосты — одинаковые, ведущие (задний мост отключаемый), с одинаковыми широкими колесами большого диаметра. Это позволяет использовать трактор как дополнительное обородуование для  комбайна Дон 1500.

Двигатель

Специально для трактора Т-150К был разработан дизельный двигатель с турбонаддувом СМД-60.

Тип двигателя: 4-тактный дизель водяного охлаждения с турбонаддувом.

Мощность (эксплуатационная), кВт (л.с.): 110 (150).

Номинальная частота вращения коленчатого вала, мин-1: 2000.

Число цилиндров: 6.

Расположение цилиндров V-образное, угол развала 90°.

Порядок нумерации цилиндров

  • правый ряд: 1-2-3
  • левый ряд: 4-5-6

Порядок работы цилиндров: 1-4-2-5-3-6.

Диаметр цилиндра, мм: 130.

Ход поршня, мм: 115

Топливный насос 2-плунжерный распределительного типа, с центробежным всережимным регулятором.

Форсунка безштифтовая закрытого типа, с фиксированным распылителе.

Фильтры топливные грубой и тонкой очистки (со сменными бумажными фильтрующими элементами).

Масляный насос 2 -секционный шестеренный.

Масляный фильтр полнопоточная центрифуга и сетчатый фильтр перед турбокомпрессором.

Система охлаждения жидкостная принудительная, закрытого типа.

Вентилятор 6-лопастный, с приводом от коленчатого вала.

Система пуска: пусковой двигатель с редуктором, приспособленные к дистанционному запуску. Запуск осуществляется пусковым бензиновым двигателем, который в свою очередь запускается электростартером.

Турбокомпрессор ТКР11Н-1

Трансмиссия

Трактор оборудуется механической трансмиссией с гидроподжимными муфтами включения передач, что позволяет переключать передачи без разрыва потока мощности (на ходу, под нагрузкой). Режимы движения (транспортный, рабочий, медленный, задний ход) переключаются при остановке трактора.

У колесного трактора Т-150К крутящий момент от коробки передач передается на раздаточную коробку (в том же корпусе), а от нее — к ведущим мостам. Кроме того, от коробки передач осуществляется отбор мощности для привода навесных орудий типа  КЗК-10.

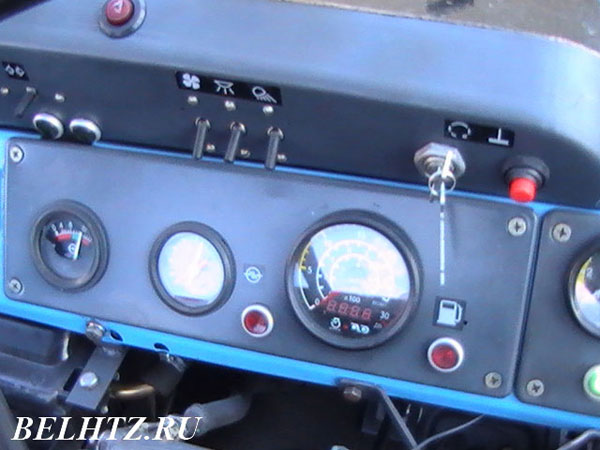

Органы управления трактором и контрольные приборы

Органы управления трактором Т-150К

1 — манометр двухстрелочный, 2 — указатель давления масла в системе смазки, 3 — указатель давления масла в гидросистеме, 4 — указатель температуры охлаждающей жидкости двигателя, 5 — амперметр, 6 — тахоспидометр, 7 — рычаг переключения передач, 8 — рычаг подачи топлива, 9 — рулевое колесо, 10 — рукоятка центрального переключателя света, 11 — включатель стартера, 12 — рычаг центрального (стояночного) тормоза, 13 — педаль управления муфтой сцепления, 14, 15, 16 — рычаги управления распределителем гидросистемы заднего навесного устройства, 17—рычаг включения привода редуктора вала отбора мощности, 18 — рычаг включения привода переднего моста, 19 — рычаг переключения диапазонов коробки передач.

Технические характеристики трактора Т-150К


Модель ЯМЗ-236М2
Мощность номинальная, кВт (л.с.) 132 (180)
Максимальный крутящий момент Н.м  (кгс м) 716 (73)
Диаметр цилиндра/ход поршня, мм 130/140
Число и расположение цилиндров 6, V-образное
Рабочий объем, л 11,15
Удельный расход топлива при номинальной мощности, г/кВт.ч.(г/л.с.ч.) 232 (170)
Система пуска электростартер
Номинальная частота вращения коленчатого вала дизеля, об/мин 2100
Масло в ведущих мостах, л 30
Масло в гидросистеме навесного устройства, л 38
Масло в двигателе, л 25
Масло в коробке передач, л 18
Масло в рулевом управлении, л 40
Масло в редукторе ВОМ, л 6
Охлаждающая жидкость, л 30
Тип охлаждающей жидкости тосол или вода
Топливо, л 330
Удельный расход топлива при эксплуатационной мощности двигателя, г/кВт.ч. (г./л.с.ч.) не более 248 (182)
Удельный расход топлива при максимальной мощности на ВОМ, г/кВт.ч. (г./л.с.ч.) 258 (190)
Длина с прицепным устройством, мм 5735±50
Высота, мм 3165±40
Ширина, мм 2340±30 или 2520±30
База, мм 2860
Колея, мм 1680±40 или 1860±40
Минимальный радиус поворота, м 6,5
Дорожный просвет, мм 400
Масса трактора, тонн 8,1-8,75
Коробка передач: механическая, переключаемая на ходу под нагрузкой в пределах каждого диапазона
Количество диапазонов/передач заднего хода: 1/4
Количество диапазонов/передач переднего хода: 3/12
Скорости движения, задний ход км/ч 5,10-9,14
Скорости движения, передний ход км/ч
I диапазон 3,36-6,03
II диапазон 7,08-12,67
III диапазон 16,27-30,08

Скорость

Диапазон

Передача

Скорость м/с (км/ч)

Тяговое усилие КН (кгс)

I 1
2
3
4
0,93 (3,33)
1,06 (3,81)
1,25 (4,50)
1,66 (5,97)
60,00 (6000)
60,00 (6000)
60,00 (6000)
58,00 (5800)
II 1
2
3
4
1,95 (7,00)
2,22 (8,00)
2,63 (9,50)
3,48 (12,50)
50,00 (5000)
43,00 (4300)
36,00 (3600)
25,00 (2500)
III 1
2
3
4
4,52 (16,27)
5,17 (18,62)
6,11 (22,00)
8,36 (30,07)
21,90 (2190)
19,05 (1905)
15,80 (1580)
10,25 (1025)
Задний ход 1
2
3
4
1,40 (5,03)
1,61 (5,80)
1,89 (6,80)
2,54 (9,02)
60,00 (6000)
59,00 (5900)
49,00 (4900)
35,00 (3500)

Видео обзор трактора Т-150К

Трансмиссия трактора Т-150, Т-150К

_____________________________________________________________________________

_____________________________________________________________________________

____________________________________________________________________________________________

Коробка передач трактора Т-150К механическая, четырехскоростная, с шестернями постоянного зацепления, гидроподжимными муфтами и ходоуменьшителем в сочетании с раздаточной коробкой обеспечивает восемь скоростей движения вперед и четыре скорости заднего хода, а также восемь замедленных передач. Переключение передач производится гидроподжимными муфтами без остановки трактора.

Техобслуживание и ремонт тракторов

В корпус КПП Т-150К установлены первичный вал с ведущими шестернями — четвертой, первой, второй, третьей передач, вторичный вал с ведомыми шестернями и гидроподжимными муфтами и вал ходоуменьшителя с шестернями. Сверху корпус коробки закрыт крышкой, на которой установлены фильтр и перепускной распределитель гидросистемы коробки передач. Первичный вал пустотелый, и внутри его проходит вал привода ВОМ и гидравлических насосов.

Переключение передач осуществляется поворотом золотника распределителя гидравлической системы коробки передач с помощью рычага переключения передач, установленного на колонке рулевого управления трактора. Рычаг переключения передач тягой связан с рычагом золотника распределителя. Вторичный вал имеет пять продольных сверлений. Центральный канал служит для смазки подшипников и гидроподжимных муфт, а по четырем другим продольным каналам масло от золотника распределителя подается к поршням гидроподжимных муфт.

Золотник распределителя имеет четыре фиксированных положения, каждое из которых обеспечивает включение соответствующей передачи путем направления потока масла к одной из четырех гидроподжимных муфт. Муфты служат для соединения свободно вращающихся ведомых шестерен со
вторичным валом. Гидроподжимные муфты попарно собраны в барабанах и установлены на шлицах вторичного вала.

В каждом барабане выполнено по два рабочих цилиндра, в которых установлены поршни. Сопряжение поршень — барабан уплотнено внутренним резиновым кольцом и наружным разрезным чугунным кольцом. Пружины постоянно прижимают поршни к стенкам барабана. Входя в расточки поршней, они вторыми концами упираются в упорное кольцо, которое закреплено на барабане стопорным кольцом. В каждом поршне установлено по два центробежных шариковых клапана.

На наружной поверхности барабана профрезеровано восемь пазов, в которые входят выступы стальных ведомых дисков. К выступам дисков с двух сторон приклепаны стальные пластинчатые пружины, служащие для отвода ведомых дисков от ведущих при выключении муфты. Между ведомыми дисками установлены ведущие диски с металлокерамическими накладками и внутренними шлицами, которыми они сопрягаются со шлицевыми венцами ведомых шестерен.

Набор ведущих и ведомых дисков при включении муфты замыкается упорным диском и стопорным кольцом, установленным в расточке барабана. В заднем отсеке коробки передач размещен ходоуменьшитель. Ведущая шестерня ходоуменьшителя, установлена на шлицах заднего конца вторичного вала и находится в постоянном зацеплении с шестерней. Шестерня вместе с распорной втулкой и малой шестерней установлены на валу ходоуменьшителя и затянуты гайкой.

Подвижная шестерня включения ходоуменьшителя установлена на шлицах первичного вала раздаточной коробки. При включении ее в зацепление с шестерней вращение от вторичного вала КПП Т-150К передается к первичному валу раздаточной коробки через шестерни ходоуменьшителя. При перемещении шестерни вперед она выходит из зацепления с шестерней, а своими внутренними шлицами соединяет шестерню и первичный вал раздаточной коробки, работая как шлицевая муфта, соединяя вторичный вал коробки с первичным валом раздаточной коробки.

В верхней части отсека ходоуменьшителя на шлицах вала шестерни раздаточной коробки установлена подвижная шестерня заднего хода, с помощью которой осуществляется включение заднего хода. На крышке отсека ходоуменьшителя крепится колонка переключения рядов, заднего хода и ходоуменьшителя. Механизм переключения рядов заднего хода и ходоуменьшителя состоит из передвижных вилок включения рядов,
ходоуменьшителя, заднего хода, закрепленных на стержнях (валиках) стопорными болтами.

Вилка включения рядов (рабочего и транспортного) размещается в картере раздаточной коробки и входит своим зевом в проточку зубчатой муфты. Вилки и включения ходоуменьшителя и заднего хода размещены в отсеке ходоуменьшителя коробки передач и входят в проточки шестерен. Управление переключением рядов, заднего хода и ходоуменьшителя производится двуплечим рычагом, опирающимся на сферическую поверхность втулки, запрессованную в корпус колонки.

Для исключения возможности одновременного включения рядов, заднего хода и ходоуменьшителя служит кулиса, прикрепленная к нижней поверхности крышки. Прорези кулисы определяют направление и величину перемещения нижнего конца рычага переключателя. В нейтральном положении рычаг удерживается подпружиненным толкателем. На цилиндрической поверхности толкателя имеется ступенчатая фрезеровка, в которую упирается шарик включателя блокировки запуска двигателя.

При включении рядов рычаг смещает толкатель и поднимает шарик, который замыкает контакты включателя, и запуск двигателя при включенном ряде невозможен. Стержни вилок фиксируются в определенном положении тремя фиксаторами. Для исключения возможности включения рядов, заднего
хода и ходоуменьшителя без выключения муфты сцепления над фиксаторами установлен валик блокировки коробки с муфтой сцепления.

Раздаточная коробка трактора Т-150К

Раздатка трактора Т-150К служит для распределения крутящего момента, передаваемого коробкой передач двумя потоками к переднему и заднему ведущим мостам трактора. Кроме того, в одном агрегате с раздаточной коробкой выполнен дополнительный двухступенчатый редуктор, позволяющий получать два ряда скоростей движения трактора — рабочего и транспортного. Все механизмы раздатки размещены в картере, прикрепленном к картеру коробки передач.

Первичный вал вращается в подшипниках качения. На валу свободно установлены ведущие шестерни транспортного ряда и рабочего ряда. Между шестернями на шлицы первичного вала установлена зубчатая ступица с зубчатой муфтой. При перемещении муфты вперед она соединяет шестерню транспортного ряда через ступицу с первичным валом, обеспечивая включение транспортного ряда и передачу вращения к валам привода мостов.

При перемещении зубчатой муфты назад с первичным валом соединяется шестерня рабочего хода скоростей. В постоянном зацеплении с ведущими шестернями находятся ведомые шестерни которые установлены на шлицах вала привода заднего моста. На шлицах вала привода переднего моста установлена подвижная шестерня включения переднего моста. При перемещении шестерни вперед она входит в зацепление с ведомой шестерней транспортного ряда, включая в работу передний мост.

При перемещении шестерни назад передний мост выключается. Передний мост включается и выключается рукояткой через двуплечий рычаг и вилку. Рукоятка приварена к оси вращающейся в расточках крышки. Приводы к насосам гидросистем коробки передач, рулевого управления и заднего навесного устройства, а также привод независимого ВОМ размещены в верхней части картера раздатки.

Ведущая ступица приводов получает вращение от коленчатого вала двигателя через торсионный вал. На зубчатом наружном венце ступицы устанавливается подвижная шестерня, имеющая на переднем торце два кулачка для соединения с кулачками шестерни вала. Зубчатый венец вала-шестерни находится в постоянном зацеплении с шестерней транспортного ряда. При включении передачи заднего хода вращение шестерни заднего хода передается валу шестерне и через шестерни к валу привода заднего моста и ведущим колесам.

К задней стенке картера раздаточной коробки Т-150К прикреплен болтами корпус, в котором на двух шариковых подшипниках установлен ведомый вал привода ВОМ, на передний конец вала — зубчатый венец для соединения с подвижной шестерней. При нейтральном (среднем) положении подвижная шестерня внутренними зубьями соединена со ступицей.

Вращение от двигателя через торсионный вал, ступицу шестерню передается насосом рулевого управления заднего навесного устройства и через шестерню и вертикальный валик — насосу гидросистемы коробки передач. В этом положении шестерни ВОМ отключен. При перемещении назад она дополнительно включает ВОМ и осуществляет привод насосов от двигателя.

В крайнем переднем положении шестерня отключается от ступицы, а своими кулачками соединяется с кулачками шестерни вала. При этом шестерня не получает вращение от двигателя, а вращается от ведущих колес через шестерни и вала. Это положение используется при буксировке трактора с неработающим двигателем. Передвижение шестерни в то или другое положение осуществляется двуплечим рычагом через валик и вилку. Картер раздаточной коробки заполнен маслом, используемым для смазки деталей коробки и в качестве рабочей жидкости для гидросистемы коробки передач.

Механизм переключения передач. Передачи переключаются с помощью поворота золотника и направления потока жидкости к гидромуфте включаемой передачи. Двуплечий рычаг, установленный на рулевой колонке и связанный тягой с золотником, поворачивает его в то или иное положение, обеспечивая включение одной из четырех муфт соответствующей передачи. Гидравлическая система трансмиссии работает следующим образом.

Передача включена. Масло из поддона раздатки Т-150К всасывается насосом через сетчатый фильтр, продавливается через фильтр тонкой очистки и поступает к распределителю. Золотник распределителя, установленный в одном из четырех фиксируемых положений, направляет масло в соответствующую кольцевую проточку и через связанное с ней отверстие во вторичном валу к одной из четырех гидроподжимных муфт (на схеме включена первая передача).

Поршень муфты под давлением масла перемещается и сжимает пакет дисков, и передача включается, при этом крутящий момент через шестерни постоянного зацепления и муфты передается с первичного вала на вторичный. Остальные три муфты в это время сообщены со сливом, то есть не работают. Одновременно с включением муфты и передачи перекидные клапаны давлением масла перебрасываются в такое положение, при котором масло поступает в гидроаккумулятор для его подзарядки.

После заполнения муфты и подзарядки гидроаккумулятора излишки масла открывают перепускной клапан, отрегулированный на давление 9,0 кгс/см2, и направляются в радиатор на охлаждение, а затем в бак. Если масло не разогрето и имеет повышенную вязкость, то оно минует радиатор и через клапан направляется в бак. Часть перепускаемого масла поступает к центральному дросселирующему отверстию вторичного вала и подается на полив и смазку дисков и подшипников муфт. Из бака масло по трубопроводу направляется в картер раздаточной коробки.

Переключение передач на ходу. Установка гидроподжимных муфт позволяет переключать передачу на ходу без остановки трактора, при этом ранее включенная передача выключается в момент включения новой передачи. Это происходит следующим образом. Когда включена первая передача, то раздающий паз золотника установлен против отверстия первой передачи; с этим каналом был соединен гидроаккумулятор.

При переключении с первой на вторую передачу золотник поворачивается и раздающий паз его сообщается с отверстием второй передачи вторичного вала, а гидроаккумулятор еще соединен с гидромуфтой первой передачи и поддерживает в ней давление, при этом разрежается. Как только гидромуфта второй передачи наполнится, поршень сожмет диски и муфта включается, давление масла перебросит перекидные клапаны и
гидроаккумулятор соединится с гидромуфтой второй передачи.

Гидромуфта первой передачи прекратит передавать крутящий момент, и жидкость сливается из муфты. Остатки жидкости будут выброшены из муфты через центробежный клапан. Весь процесс переключения на ходу с одной передачи на другую занимает 0,3-0,4 с, а момент, когда включены обе муфты, составляет десятые доли секунды.

Обслуживание коробки передач Т-150К и ее гидравлической системы сводится к своевременной заправке и замене (через 960 ч работы) масла, очистке и промывке фильтров (через 480 ч работы). Кроме того, следят за давлением масла в магистрали по манометру, установленному в кабине. Нельзя работать с давлением ниже 7 кгс/см2; нормальное давление — 9,0 кгс/см2. При переключении передач давление может кратковременно падать до 4-5 кгс/см2, а затем снова повышаться до нормального.

Механизм блокировки переключения рядов, ходоуменьшителя и заднего хода регулируют за счет изменения длины тяги, соединяющей рычаг валика блокировки и рычаг управления муфтой сцепления. Изменением длины тяги регулируют и привод переключения передач.

Коробка передач трактора Т-150

КПП трактора Т-150 механическая, четырехрежимная, восьмискоростная, имеющая ходоуменьшителя и обеспечивающая четыре передачи заднего хода. В отличие от коробки передач трактора Т-150К она имеет два выходных вторичных вала с гидроподжимными муфтами и ленточными тормозами, что позволяет не только изменять скорость движения, но и осуществлять поворот трактора. Каждый вторичный вал обеспечивает привод одной из гусениц трактора.

Вследствие этого, коробка имеет два золотниковых распределителя (левый и правый) и два рычага переключения передач, установленных на рулевой колонке. Переключение рядов производится зубчатой муфтой, установленной на первичном валу между шестерней основного рабочего ряда и шестерней ускоренного ряда.

Крутящий момент с первичного вала передается через шестерни соответствующего ряда на промежуточный вал, имеющий шестерни постоянного зацепления со вторичными валами. Прямолинейное движение трактора будет при включении на обоих вторичных валах муфт одной и той же передачи.

Поворачивать трактор можно следующими способами:

— включением на вторичных валах разноименных муфт, то есть, например, на левом валу включена муфта первой передачи, а на правом — второй передачи. При этом осуществляется поворот с фиксированным радиусом поворота, величина которого зависит от сочетания включенных на валах передач;
— на одном вторичном валу включена какая-либо передача, а на другом все муфты выключены — осуществляется плавный поворот;
— на одном вторичном валу включена какая-либо передача, а на другом все муфты выключены и вал заторможен тормозом — осуществляется крутой поворот на месте.

Плавное выключение фрикционной муфты при повороте с достижением желаемой пробуксовки муфты достигается воздействием на правый или левый клапан плавного снижения давления (золотникового типа). Золотники передвигаются с помощью рулевого колеса, установленного в кабине трактора и соединенного с поводками золотников тягами. Устройство гидроподжимных муфт и распределителей аналогично коробке передач трактора Т-150К.

_____________________________________________________________________________

__________________________________________________________________________

Сервис и регулировки МТЗ-82
__________________________________________________________________________

Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2

Ремонт МТЗ-80 Обслуживание и эксплуатация МТЗ-1221 Техобслуживание и эксплуатация МТЗ-320 Эксплуатация и сервис тракторов

Трактора Т-150 и Т-150 К — характеристики, область применения

Легендарный трактор Т-150 воплотил в себе все те качества, которые необходимы для успешной эксплуатации на просторах стран постсоветского пространства. Популярному агрегату свойственна высокая надежность, сбалансированность, проходимость, максимально возможная производительность и универсализм. При этом колесный трактор Т-150 обладает крайне простой конструкцией, что позволяет без труда выполнить его ремонт даже начинающему фермеру.

Конструкция трактора Т-150 – изучаем в деталях

Трактор Т-150 оборудован прочным каркасом, состоящим из двух полурам. Последние изготовлены из продольных швеллеров и поперечных брусьев, которые фиксируются при помощи заклепок. В конструкции трактора полурамы соединяются между собой посредством вертикальных и горизонтальных шарниров.

Двигатель расположен в передней части трактора Т-150. К мотору прикреплена КПП, муфта сцепления, раздаточная коробка, а также выходные валы, которые, посредством карданных валов, соединены с главными передачами. Конечные передачи трактора с тормозами и колесами соединены с дифференциалами передач. Для поворота трактора  в его конструкцию входят гидравлические цилиндры, которые смещают полурамы относительно шарнира.

Коробка переключения передач трактора Т-150 работает в нескольких диапазонах – рабочем, замедленном, транспортном и режиме заднего хода. Для передвижения в каждом диапазоне в КПП агрегата предусмотрено по 4 передачи, переключение между которыми осуществляется без разрыва мощности мотора.

Вторичный вал КПП оборудован гидроподжимными муфтами, которые соединяют его с ведомыми передаточными шестернями. При каждом переключении скорости первой всегда включается муфта каждой последующей передачи, после чего в действие приводиться муфта предыдущей скорости. Благодаря двойному включению муфт достигается неразрывность при переключении скоростей. Ведущим в конструкции трактора Т-150 выступает задний мост, при этом, передний мост – отключаемый.

В комплектацию трактора входит удобная кабина, внутренние стенки которой обиты вибро- и звукоизоляционным материалом. Кабины выпускаемых после 2013 года тракторов дополнительно оснащались каркасами безопасности. Благодаря расположению кабины в центре тяжести трактора его водитель практически не ощущает колебаний при движении агрегата. Внутри кабины располагаются системы вентиляции и обогрева воздуха, а также устройство, предотвращающее запотевание стекол. Извне кабины установлены щетки стеклоочистителей, зеркала заднего вида и антибликовый козырек.

Управление трактором Т-150 осуществляется посредством рулевого колеса, рычага переключения скоростей, рычага управления навесным механизмом, а также педалей и механизма запуска двигателя. Все органы управления расположены в кабине агрегата.

Устройство трактора Т-150К

В популярной модификации трактора Т-150 – модели Т-150К, двигатель также расположен в передней части конструкции. К задней части мотора агрегата неподвижно крепиться коробка передач, которая может работать в тех же режимах, что и КПП трактора Т-150. Для более плавного переключения скоростей без разрыва мощности двигателя, конечные передачи трактора Т-150К оборудованы планетарными редукторами.

Трактор Т-150К оснащен двумя полурамами, расположенными в передней и задней части агрегата. Передняя полурама удерживает мотор, КПП, топливный бак и кабину, а задняя – навесной механизм, предназначенный для фиксации и использования дополнительных сельскохозяйственных орудий. Оба ведущих моста одинаковы, при этом, задний мост – отключаемый. Для устранения неполадок производитель предусмотрел свободный доступ к деталям ходовой части агрегата, что в значительной мере упрощает его самостоятельный ремонт.

Для лучшей проходимости трактора при движении по пересеченной местности в его комплектацию входят 4 одинаковых крупных колеса с увеличенным давлением и агрессивным рисунком шин.

В число основных отличительных конструктивных особенностей модели Т-150К следует отнести наличие нового двигателя марки СМД-60 с турбонаддувом. Улучшенный 4-тактный ДВС на 6 цилиндров показывает скромный расход горючего при работе под наиболее высокими нагрузкам. Запчасти двигателя изготовлены из прочных и устойчивых к коррозии и износу материалов, что существенно продлевает сроки эксплуатации мотора.

Все органы управления агрегатом Т-150К находятся в его кабине. Рычаги включения-выключения муфт, рычаг переключения передач и рычаг включения навесного оборудования расположены рядом с рулем трактора, а рулевое управление – по центру кабины агрегата.

Т-150 трактор – технические характеристики агрегата

Высочайшей популярности в народе трактору Т-150 удалось достичь благодаря отличным эксплуатационным параметрам.

Основные технические характеристики сельскохозяйственной машины включают:

  • мощность –158 л. с.;
  • объем топливного резервуара – 315 л;
  • расход горючего под максимальными нагрузками – 265 г/кВт/ч;
  • количество скоростей передвижения – 12 передних/4 задние;
  • ширина колеи – нерегулируемая, 168/186 см по передним/задним колесам;
  • масса – 7,68 т.

Габаритные размеры агрегата Т-150 составляют 6,13 м в длину, 2,22 м в ширину, и 2,94 м в высоту.

Т-150К трактор – технические характеристики модели

Модификация предыдущего агрегата – трактор Т-150К, обладает более высокими техническими характеристиками. Это в значительной мере расширяет функционал сельскохозяйственной машины, и повышает нагрузки, которые она способна выдерживать.

Параметры трактора Т-150К включают:

  • мощность – 180 л. с.;
  • объем топливного резервуара – 330 л;
  • расход горючего под максимальными нагрузками – 250 г/кВт/ч;
  • количество скоростей передвижения – 12 передних/4 задние;
  • ширина колеи – регулируемая в диапазонах 168/172 см по передним, 186/190 см по задним колесам;
  • вес – 8,75 т.

Габариты модели Т-150К довольно скромные, и составляют 5,73 м в длину, 2,52 м в ширину, и 3,16 м в высоту.

Области применения тракторов Т-150 и Т-150К

Продуманная конструкция и хорошие эксплуатационные параметры тракторов Т-150 и Т-150 К дают возможность интенсивно использовать их в самых разных отраслях. Наибольшее распространение, как и практически каждый трактор МТЗ, эти популярные агрегаты обрели в сельском хозяйстве,

где они используются для следующих целей:

  • вспашки особо плотных видов грунтов, в том числе, целинных почв;
  • предпосевной подготовки участков, площадью до 5 Га – для этого тракторы используются вместе с граблями, роторными косилками, боронами и другими видами соответствующего навесного оборудования;
  • посева семян и посадки клубневых культур;
  • ухода за насаждениями – для этого трактора оборудуются окучниками и другими видами навесного оборудования;
  • сбора и перевозки урожая – трактора Т-150 и Т-150К могут оснащаться прицепом, общий вес которых, вместе с перевозимым грузом, составляет до 4 т.
В аграрной промышленности трактора Т-150 и Т-150 К также активно применяются в паре с измельчителями веток, гидравлическими дровоколами и распылителями.

Эти сельскохозяйственные машины нередко используется на службе в коммунальных предприятиях. Для этого они могут оснащаться отвалами, подметальными щетками и  ковшами. В строительстве трактора Т-150 и Т-150 К эксплуатируются в качестве экскаваторов для ликвидации старых нежилых зданий, расчистки строительного мусора и погрузки автомобилей для его дальнейшей транспортировки.

ГУСЕНИЧНЫЙ ТРАКТОР Т 150 — СОВЕТСКАЯ МАШИНА ЕВРОПЕЙСКОГО КЛАССА

Трактор Т 150 проектировался инженерами Харьковского тракторного завода как гусеничная техника общего назначения. В результате выпуск этой машины стал настоящим революционным прорывом в сфере тракторостроения. Пройдя через ряд модернизаций, трактор продолжает выпускаться и широко применяться и в настоящее время.

Содержание

  1. История появления и современное состояние дел
  2. Устройство и технические показатели
  3. Преимущества и недостатки модели

История появления и современное состояние дел

Производство тракторов линейки Т 150 было налажено на Харьковском тракторном заводе свыше сорока лет назад, причем сначала была выпущена колесная модификация Т 150К — первые образцы машины сошли с конвейера еще в 1971 году. В качестве прототипа при разработке использовалась оригинальная версия модели Т 125, снятая с производства в 1967 году. Модель 150 стала результатом глубокой модернизации Т 125 В 1979 году новая версия успешно прошла испытания на территории США, а в 1983 году увидел свет гусеничный трактор Т 150.

Данная модель тракторной техники получилась очень успешной, и производство доработанной версии трактора продолжается до сих пор. Машина, поставки которой осуществляются в самые разные страны по всему миру, успешно справляется с поставленными задачами в любых климатических и погодных условиях и применяется как лесовоз, тягач, скрепер и т. д. Практика показывает, что данная модель техники способна в течение длительного времени функционировать даже в отсутствие соответствующего технического обслуживания, поскольку узлы и механизмы трактора обладают существенным запасом прочности и долговечности.

За время своего существования модель ХТЗ Т 150 неоднократно модернизировалась. В частности, была произведена замена двигательной установки, регулярно дорабатываются и улучшаются органы управления трактора Т 150. Внимание к улучшению условий работы оператора позволяет машине на протяжении многих лет пользоваться в своем сегменте рынка повышенным спросом.

Модель Т 150 на сегодняшний день выпускается на территории Российской Федерации (завод ОрТЗ) и на Украине (предприятия ХТЗ и ХТА). Выпускаемые разными заводами тракторы имеют общую базу и минимум отличий друг от друга.

Устройство и технические показатели

Трактор модели Т 150 имеет следующие технические характеристики:

  • габаритные размеры (Д х Ш х В): 613×222×294,5 см;
  • вес — 7685 кг;
  • величина колесной базы — 286 см;
  • размер колеи — 168 (186) см.

В передней части рамы расположен 6-цилиндровый дизельный двигатель, изначально разработанный специально для Т 150. V-образная силовая установка с турбонаддувом выдавала до 150 л. с. и оснащалась схемой жидкостного охлаждения и электростартером. Двигательный агрегат соединен с коробкой передач и муфтой сцепления.

На данный момент трактор оснащается более мощным шестицилиндровым дизелем ЯМЗ 236ДЗ. Мощность мотора составляет 175 л. с. при объеме в 11 литров. Расход топливной смеси — 220 г/кВт/ч при вместимости топливного бака 315 литров.

На тракторе модели Т 150 используется КПП с двумя потоками, обеспечивающая передачу отдельного усилия на каждую из гусеничных тележек. Гидромеханическая трансмиссия может функционировать в нескольких режимах: рабочий, транспортный, замедление и задний ход. Также КПП предусматривает 4 диапазона работы, три из которых являются передними, один — задним. Устройство трактора Т 150 позволяет выполнять переключение режимов даже при полной остановки, а в процессе работы диапазоны благодаря постоянно-замкнутой муфте сцепления с двумя дисками переключаются без потери мощности.

Разворот машины может осуществляться силовым и кинематическим способами, благодаря чему рулевое управление трактором существенно облегчается. Центральная передача функционирует за счет двух планетарных редукторов. Благодаря такой схеме трансмиссии машина получила тяговое усилие в 5000 кг, позволяющее успешно использовать отвал бульдозерного типа.

Несущая рама оснащена двумя гусеничными тележками, каждое полотно крепится посредством подрессоренных кареток и направляющих роликов. Тряска при движении по сложным грунтам снижается за счет рессорного блока. Максимальная скорость трактора составляет 15 км/ч, задняя — 5-8 км/ч.

Водительская кабина, КПП и топливный бак расположены в задней части рамы. Кабина трактора Т 150 имеет цельнометаллическую конструкцию с каркасом безопасности и рассчитана на два места. Она отличается хорошей герметичностью, оснащена системами обогрева и кондиционирования.

С точки зрения удобства водительское место соответствует европейским требованиям. Обзорность улучшена за счет панорамного остекления, ветровое стекло оснащено стеклоочистителем. Для подогрева стекол используется система подачи горячего воздуха.

Преимущества и недостатки модели

Гусеничная модификация трактора Т 150 получила целый ряд улучшений по сравнению с предшественником, включая в два раза более мощный мотор и повышенную в 1,5 раза эксплуатационную массу, а также смещение центра тяжести вперед относительно центра опорной поверхности. Благодаря последнему решению удалось добиться выравнивания давления, возникающего при создании силы тяги, на всю длину гусениц. Смещение реализуется посредством отсоединения коробки передач от заднего моста и ее перемещения вперед, немного ближе к мотору.

Т 150 может поворачивать двумя способами. Кинематический способ позволяет оставить обе гусеницы ведущими, в результате чего весь вес машины прикладывается к ее развороту и обеспечивает тягу. Силовой способ предусматривает управление трактором посредством рулевого колеса.

В сравнении с предшествующей моделью, у Т 150 следующие преимущества:

  • повышение производительности, обеспечиваемое благодаря увеличению скорости работы при возросшей силе тяги;
  • уменьшение давления, оказываемого на почву, что обеспечивает возможность эксплуатации трактора в условиях черноземных, вспаханных земель и т. д.;
  • снижение нагрузки на трансмиссионные узлы, повышение срока их службы, а также уменьшение общих размеров и увеличение клиренса благодаря разделению передаваемой мощности на два потока;
  • общее улучшение условий труда тракториста.

Благодаря отдельным особенностям конструкции модель Т 150 обладает рядом преимуществ и перед колесной модификацией 150К:

  • меньшее удельное давление на почву, в результате чего вредное воздействие на грунт снижено вдвое;
  • сниженное втрое буксование;
  • заметно возросшая производительность;
  • сниженный на 10% расход топлива;
  • повышенный уровень безопасности;
  • повышение тягового усилия на 20-30%.

Также гусеничный вариант обладает по сравнению с колесным и определенными недостатками. Движение Т 150 запрещено в условиях дорог общего назначения, имеющих твердое асфальтобетонное покрытие. Гусеничная машина имеет меньшую базу, из-за чего сложнее агрегатируется с различным оборудованием и тяжелыми устройствами. Скорость движения трактора как в рабочем, так и в транспортном режиме достаточно мала, а специфика конструкции негативно влияет на изнашивание гусеничных цепей.

Выпускаемые сегодня Т 150 являются полноценными машинами европейского уровня — комфортабельной техникой с высокой производительностью. Несмотря на все преимущества, современной машиной данную модель назвать уже сложно — она не является лидером в своем классе с точки зрения технических возможностей, комфортабельности и уровня безопасности. Однако трактор ХТЗ Т 150 продолжает пользоваться большим спросом как в России, так и за ее пределами.

Ходовая часть гусеничного трактора Т-150

Во времена СССР очень большое внимание уделялось разработке и производству специальной техники. Поэтому, трактор Т-150, начало создания которого пришлось именно в те годы, отличается исключительной надежностью и неприхотливостью, пригоден для использования в разных климатических зонах. Трактор Т-150 предназначен для решения широкого круга задач в сельском хозяйстве, строительстве и обслуживании дорог, лесозаготовках и других отраслях, в том числе и в вооруженных силах. Колесный трактор Т-150 также максимально унифицирован с гусеничной моделью Т-150 по широкой номенклатуре узлов и деталей. Проектирование и производство семейства из двух машин сопряжено с рядом технологических и конструктивных сложностей. Вместе с тем это позволяет снизить затраты на обеспечение техники запасными частями, расходными материалами и комплектующими. Такой подход используется компанией John Deere, выпускающий одновременно модели 8120 и 8120Т.

История создания трактора Т-150

Выпуск данной модели был освоен Харьковским тракторным более 40 лет назад. Первый трактор Т-150 покинул конвейер в 1971 году значительно раньше, нежели гусеничная модификация. Именно колесные машины данного производителя получили наибольшее распространение в народном хозяйстве. Прототипом для создания Т-150 послужил трактор Т-125 оригинальной конструкции. Машина была разработана инженерами завода, что называется, с чистого листа на основании общих требований и технического задания. Предшественник выпускался с 1962 по 1967 год, глубокая модернизация модели привела к появлению Т-150. Это позволило успешно пройти международные испытания в Соединенных Штатах Америки в 1979 году. Модификация оказалась исключительно удачной, трактор выпускается и до сих пор. Машина поставляется во многие страны мира и эксплуатируется в разных климатических условиях. Зачастую техника не получает надлежащего регламентного обслуживания при этом сохраняя работоспособность. Данные обстоятельства говорят о значительном запасе прочности и огромном ресурсе механизмов и систем.


С момента начала производства трактор подвергался несколько раз модернизации. В частности, был заменен двигатель, постоянно совершенствуются системы управления машиной. Большое внимание уделяется улучшению условий труда тракториста. Это позволило ХТЗ в значительной мере сохранить свои позиции в данном сегменте рынка.

Трактор ХТЗ Т-150/Т-150К — реализованный проект мощного универсала

Конструкция трактора повышенной мощности общего назначения ХТЗ-150 — одна из самых удачных разработок конструкторов харьковского тракторного завода. При создании колесного и гусеничного варианта использованы самые новые тенденции европейского машиностроения и собственные наработки. Обе версии отличаются разной конструкцией рам, КПП, систем управления и механизмов поворота.

В проекте нового трактора 150-й модели задействованы оригинальные технические и конструкторские решения, а также богатый практический опыт эксплуатации базового трактора Т-125. Первый в своей серии трактор Т-150 сошел с конвейера харьковского завода в 1967 году, за последующие 4 десятилетия производства модель неоднократно подвергалась существенной модернизации.

Колесный трактор 3-й тяговой категории с полноприводной ходовой частью во всех отношениях положительно зарекомендовал себя в аграрном секторе, промышленном строительстве и транспортных работах разной сложности.


Фото: трактор ХТЗ Т-150К

Колесная и гусеничная версия этой модели предназначена для работы с высокопроизводительными сельскохозяйственными машинами.

Технические характеристики Т-150

Модель представляет собой трактор колесный спроектированный и произведенный по сочлененной схеме. В основу положена рама, состоящая из соединенных между собой шарниром передней и задней части. Такая конструкция обеспечивает машине высокую маневренность. Изменение направления движения трактора Т-150 осуществляется за счет поворота полурам вокруг вертикальной оси на шарнирном соединении. Управление осуществляется с использованием круглого рулевого колеса. Исполнительное устройство — гидропривод, работающий от шестеренчатого масляного насоса. На передней полураме установлены силовой агрегат, трансмиссия, кабина водителя с органами управления и контроля. Для придания плавности хода мост установлен на листовых полуэллиптических рессорах, задний соединен с несущей конструкцией жестко. Передача крутящего момента осуществляется при помощи карданного вала, установленного открыто. Трактор имеет колесный тип движителя, с полным приводом на обе оси. Диаметр передних и задних дисков одинаковый, они оснащаются шинами низкого давления размером 1440 х 510 мм с развитыми грунтозацепами. Таким образом, обеспечивается высокая проходимость трактора и возможность перемещения и выполнения работ вне дорог с твердым покрытием. • Максимальное тяговое усилие (тяговый класс) – 3 тс. • Скорость движения вперед – 1,8 – 30,1 км/ч, реверс – 6,6 – 10,4 км/ч. масса в снаряженном состоянии — 8 т. • Рабочая тормозная система – пневматическая барабанного типа приводится в действие педалью или краном. • Стояночный механизм — ленточный блокирует вал, приводится в действие рычагом. В качестве силового агрегата на первых модификациях использовались дизели марок СМД-60 и СМД-62
. Данный двигатель был специально разработан для этого семейства тракторов и имел следующие характеристики: • Тип — четырехтактный, с жидкостным охлаждением и турбонаддувом. • Номинальная мощность – 165 л.с. (121,4 кВт). • Количество и взаимное расположение цилиндров — 6 V— образный с углом развала в 90гр. • Частота вращения коленчатого вала — 2100 об/ мин. • Удельное потребление топлива – 185 г/ л.с. ч. • Масса двигателя с навесным оборудованием — 1110 кг.

Запуск силового агрегата
осуществляется при помощи двухтактного бензинного двигателя П-350 мощностью 13.5 л.с. В свою очередь, пусковой двигатель включается электростартером или вручную путем резкого рывка веревкой, накрученной на шкив.
Система смазки
дизеля имеет две ступени очистки: центрифуга – для удаления крупных частиц и бумажный фильтрующий элемент – для задержки мелких частиц. Давление масла в контуре создается шестеренчатым насосом, который имеет привод от коленчатого вала.
Система питания
силового агрегата включает топливный насос высокого давления (ТНВД), форсунки с четырехточечным впрыском и двухступенчатую систему очистки топлива. Для горючего предусмотрен бак емкостью 430 л.

Последующие модификации трактора комплектуются двигателями марки ЯМЗ-236, произведенные ярославским . Номинальная мощность силового агрегата — 180 л.с. при 2280 об/мин. Это позволяет трактору развивать тяговое усилие от 3 до 6 тс, что обеспечивает высокую производительность при проведении сельскохозяйственных и других видов работ.

Конструкция и сфера применения

  • Мощность штатного силового агрегата позволяет использовать многолемешный плуг, широкозахватный культиватор или энергоемкие уборочные агрегаты.
  • Размер шин низкого давления обеспечивает умеренный удельный вес на грунт, повышенную проходимость на участках с переувлажненными и песчаными грунтами.
  • На практике доказана эффективность агрегатирования машины с разными видами навесного, полунавесного и прицепного оборудования. Более того, технические разработки 40-летней давности оказались актуальными до настоящего времени.

Гусеничный трактор 150-й модели первых серий получился менее удачным, тем не менее, в процессе производства многие его конструкционно-производственные недостатки были полностью устранены.

На основе базового трактора было разработано несколько версий, в том числе легкий тягач Т-155 трелевочный вариант Т-157 бульдозер Т-150КД. Армейская модель Т-154 была принята на вооружение в качестве инженерного и артиллерийского тягача.


Фото: Т-150К в работе

Коробка передач Т-150

Усилие от двигателя передается на механизмы трансмиссии через сухое фрикционное сцепление. Коробка передач предназначена для изменения крутящего момента и состоит из двух частей: основной и раздаточной. Каждая из них имеет отдельные корпуса, жестко соединенные между собой. Коробка передач – механическая ступенчатая имеет 12 скоростей, распределенных между четырьмя диапазонами: замедленный, рабочий, транспортный и задний ход. Агрегат снабжен двумя валами: ведущим и ведомым с косозубыми шестернями постоянного зацепления. Переключения скоростей осуществляется на ходу при посредстве гидроподжимных муфт. Это позволяет избежать разрыва потока мощности внутри одного диапазона. При переходе на повышенную или пониженную передачу в течение нескольких миллисекунд включается ее гидромуфта. Только после этого происходит разъединение предыдущего потока мощности. Управление работой коробки перемены передач осуществляется при помощи рычага, который переводится в нужное положение трактористом. Выбор диапазона производится только после полной остановки машины.


В конструкции механизма установлено устройство, блокирующее возможность запуска двигателя при включенной передаче. Раздаточная коробка механическая с двумя рабочими диапазонами предназначена для распределения потоков мощности между задним и передним мостов. Последний подключается по мере необходимости при движении с максимальной нагрузкой или по бездорожью. Работа коробки переключения передач обеспечивает собственной гидросистемой, в состав которой входят:
• шестеренчатый насос производительностью не менее 35 л/ч; • заборного и основного фильтров; • нагнетающей магистрали; • распределительного устройства с перепускным и предохранительными клапанами; • радиатора охлаждения; • гидроаккумулятора; • шлангом и магистралей. Для переключения передач тракторист выжимает сцепление и переводит рычаг в требуемое положение. Управляющий процессом золотник имеет четыре пары отверстий, которые позволяют производить выбор любого из режимов внутри диапазона произвольно через одну или две передачи.

Двигатель СМД-60

Все модификации тракторов оснащаются дизельными шестицилиндровыми четырехтактными наддувными двигателями СМД-60 со 150-сильной номинальной мощностью. Разработаны они специально под эти машины, имеют V-образное размещение цилиндров и жидкостное охлаждение.

Запуск двигателя двойной: с кабины с помощью электростартера запускают пусковой бензиновый мотор, который служит для раскрутки основного агрегата. Трактор Т150 снабжен трехступенчатой системой высокоэффективной очистки воздуха, подаваемого в топливную систему. В ее составе инерционно-масляный (тонкой очистки), двухступенчатый (имеет эжекционное удаление оседающей пыли) и сухой циклонный фильтр.

Для облегчения запуска мотора при температуре меньше -5ºС предусмотрен предпусковой нагреватель ПЖБ-300.

Ходовая часть (трансмиссия)

Трактор Т-150 оснащается механической трансмиссией с ручным управлением, которая обеспечивает передачу крутящего момента на колеса. В состав ее входят следующие агрегаты: • сухое двухдисковое сцепление с пневмоусилителем привода; • коробка перемены передач; • карданный вал; • главная передача; • межколесный дифференциал; • конечная передача. Механизмы и узлы трансмиссии смонтированы в отдельных корпусах или открытым способом. Передача крутящего момента от раздаточной коробки к дифференциалам переднего и заднего моста осуществляется через карданные валы. Они способны работать при значительном смещении передней и задней полурамы относительно друг друга. Карданная передача имеет промежуточную опору с подвесным подшипником. Валы имеют сложное устройство со шлицевым соединением для изменения длины при поворотах трактора. Оба моста трактора и передний, и задний являются ведущими, причем последний подключен постоянно. В них установлены главные передачи, которые взаимозаменяемы между собой. Корпуса их крепятся к мостам при помощи шпилек. Главная передача состоит из ведущей и ведомой шестерни со спирально-коническим зацеплением, а также дифференциала повышенного трения. Данный механизм обеспечивает разную частоту вращения колес при поворотах. Непосредственно привод осуществляется через конечные передачи или колесные редукторы планетарного типа. В состав его входят солнечная, неподвижная эпициклическая шестерня, сателлиты и водило. Ведомая часть передачи смонтирована в отдельном корпусе, к которому прикреплено колесо.

Габаритно-массовые параметры

Т-150 имеет классическую компоновку с передним расположением двигателя. Основные габаритно-массовые характеристики трактора: • Вес без эксплуатационных жидкостей и топлива – 7535 кг; в снаряженном состоянии с полной заправкой – 8135 кг. Распределение масс между осями:
• передний мост — 5200 кг; • задний мост — 2935 кг.
Габаритные размеры:
• длина с навесным устройством — 5795 мм; по кромке задних крыльев — 5580 мм. • ширина при узкой колее -2220 мм; при широкой — 2400 мм. • Высота: с вентилятором-пылеотделителем — 2945 мм; с климатической установкой — 3165 мм. • База (расстояние между передней и задней осью) — 2860 мм. • Колея – 1860 и 1680 мм в зависимости от выбранного варианта установки колес. • Клиренс при давлении воздуха в шинах 0,12 – 0,18 МПа составляет не менее 400 мм. Габаритно-массовые и технические характеристики трактора обеспечивают ему высокую проходимость по бездорожью. Машина обладает возможностью преодоления водоемов вброд глубиной до одного метра. Трактор способен передвигаться по склону с углом возвышения не менее 40гр, с прицепом и полной загрузкой до 14гр. Машина отличается хорошей маневренностью, минимальный радиус разворота не превышает 6,7 м по внешней колее.

Общие технические параметры Т-150к


Колесный трактор Т-150к обладает следующими конструкционными параметрами и техническими характеристиками:

  • Тяговый класс – 3.
  • Привод – 4×4 (полный).
  • Масса – 7,95 т.
  • База – 2,86 м.
  • Длина – 5,75 м.
  • Ширина – 2,40 м в широкой колее (2,20 м – в узкой колее).
  • Высота – 2,95 м.
  • Колея широкая – 1,86 м.
  • Колея узкая – 1,68 м.
  • Радиус поворота – 6,70 м.
  • Размер агропросвета – 0,40 м.
  • Грузоподъемность навесного устройства – 4,50 т.
  • Давление в гидросистеме – 16 Мпа.

Характеристика заправочных емкостей Т-150к:

  1. Масло:: Двигатель – 26,0 л.
  2. КПП – 18,0 л.
  3. Рулевое управление – 33,0 л.
  4. Мосты – 54,0 л.
  5. Гидросистема – 38,0 л.
  6. Редуктор ВОМ – 6,8 л.
  • Топливо – 315 л.
  • Охлаждающая жидкость – 45 л.
  • Кабина трактора Т-150

    Управление машиной осуществляется квалифицированным механизатором для обеспечения, работы которого созданы комфортные условия. Трактор Т-150К снабжен кабиной закрытого типа с панорамным остеклением, где сосредоточены органы управления, контрольно-измерительные приборы и коммутационное оборудование.


    Для размещения водителя предназначено подрессоренное кресло, регулируемое по высоте и положению относительно продольной оси. Перед ним установлены органы управления
    : • Рулевое колесо на колонке с кнопкой включения звукового сигнала и рычажным переключателем ближнего и дальнего света. • Рычаг ручного управления ТНВД, сблокированный с педалью акселератора. • Педали сцепления и тормоза. • Рычаги переключения диапазонов КП и переключения передач. • Рычаг стояночного тормоза с фиксатором-защелкой. • Рычаг включения привода переднего моста. • Рычаги управления насосом гидросистемы навесного оборудования. Перед водителем установлена приборная панель со спидометром, указателем уровня топлива, индикаторами давления масла в двигателе. Для создания комфортного микроклимата в кабине в зависимости от комплектации устанавливается воздухоочиститель с вентилятором или климатическая установка с кондиционером. Допускается перевозка одного пассажира в неподрессоренном кресле, расположенном слева от водительского. В целом рабочее место механизатора с точки зрения эргономики достаточно удобное. Панорамное остекление обеспечивает хороший обзор во все стороны практически без мертвых зон. Органы управления трактором легкодоступны, при работе они не требуют приложения чрезмерных усилий. Это служит сохранению работоспособности водителем в течение длительного времени.

    Отзывы владельцев

    Трактор Т-150К брал с рук, с хорошей скидкой из-за разбитого блока двигателя СМД. В техническом центре предложили установить идентичный по мощности немецкий дизель марки Дойц. Пришлось вложить дополнительные деньги, но замена оказалась во всех отношениях полноценной. Тяга увеличилась не менее чем на 20-25%, правда не знаю, как это отразится на долговечности КПП и трансмиссии в целом. Семен Николаевич

    После 8 месяцев работы на МТЗ-82 руководство агрофирмы решило пересадить меня на капитально отремонтированный трактор Т-150К. Разница существенная, правда за время обкатки пришлось заменить редуктор КПП, были небольшие проблемы с гидроусилителем руля. По тяговым характеристикам и маневренности машина отличная, рекомендую всем. Володя

    Система навесного оборудования

    Трактор Т-150 колесный относиться к машинам общего назначения и может быть использован для выполнения широкого спектра операций. Перечень основных видов работ:Сельскохозяйственные
    : пахота, культивации, обработка почвы перед посевом и буксировка сеялок, дискование, а также уборка зерновых культур при помощи несамоходного комбайна. Скорость движения от 7 до 14 км/ч.
    Транспортные операции с буксировкой прицепов и полуприцепов
    на скорости до 30 км/ч.
    Выполнение дорожных, дорожно-строительных и других видов работ
    с применением навесного и полунавесного и буксируемого оборудования. Трактор отличается высокой энергонасыщенностью и оснащен прицепным устройством специальной конструкции.


    Помимо прочего имеется вал отбора мощности для подключения соответствующего навесного оборудования. Агрегатирование трактора с машинами осуществляется в строгом соответствии и с инструкцией. Перечень навесного оборудования и агрегатов включает в себя: • Лущильник дисковый с шириной захвата в 15 м. • Плуги: лущильники; пятикорпусные навесные; шестикорпусные полунавесные; пятикорпусный для тяжелых и каменистых грунтов. • Бороны дисковые тяжелые и стандартные. • Культиваторы в сцепке (две или три единицы). • Сеялки. Сцепка из трех или четырех агрегатов. • Катки для прикатывания. • Буксируемые комбайны силосо- и кукурузоуборочные. • Разбрасыватели удобрений минеральных, органических, пылевидных и жидких. • Транспортные работы с использованием двухосного полунавесного и трехосного прицепа. • Культиватор-плоскорез для глубокого рыхления почвы. • Борона игольчатая в сцепке из пяти устройств. • Сеялки-культиваторы для посева зерновых культур. Широкое применение колесного трактора Т-150 объясняется его многофункциональностью и возможностью передвижения по дорогам общего пользования. Высокая проходимость делает его незаменимым при выполнении многих видов сельскохозяйственных работ.

    Модификации трактора Т-150

    На его базе создано семейство самоходных машин, предназначенных для выполнения разных видов работ. Харьковский тракторный завод производит следующие модификации Т-150:


    Т-155 – армейская инженерная машина
    , используется для выполнения инженерно-заградительных работ и буксировки артиллерийских орудий разного калибра. Легкий колесный тягач Т-155 со специальным оборудованием для инженерных войск и артиллерии. Модификация имеет бульдозерный отвал и модуль для рытья траншей и выполнения других земляных работ. Тягач существенно отличается от базовой версии конструкцией прицепного устройства, вместо маятникового подвеса установлен стандартный крюк. На удлиненной задней полураме смонтирована грузовая платформа.

    Т-156 — фронтальный погрузчик
    , предназначен для выполнения погрузочных работ и имеет специальное оборудование в виде вместительного ковша объемом в 1,3 куб, м. Трактор оснащен 8-ю фарами для освещения места проведения работ, для обеспечения из работы добавлен еще один аккумулятор 6СТ-140А3.

    ЛТ-157 — трелевочный трактор
    , спроектирован специально для работ в лесу. Основные отличия от базовой версии: наличие каркаса безопасности, улучшена тепло- и шумоизоляция кабины. Машина оборудована трелевочным чокером, мощной лебедкой, стальным щитом и бульдозерным отвалом, по специальному заказу возможна комплектация с клещевым захватом.

    Т-158 — трактор колесный промышленный
    предназначен для выполнения технологических и транспортных операций. Комплектуется тяговым крюком с демпфером и автомобильным седельным прицепным устройством.

    Т-150КД — оснащен бульдозерным отвалом
    . Угол поворота 25гр в каждую сторону, ширина ножа в 2520 мм, глубина опускания в 300 мм и высота подъема в 700 мм. Все представленные версии трактора Т-150К изготовлены из стандартных узлов и механизмов. Унификация упрощает снабжение организаций и предприятий запасными частями, расходными материалами и комплектующими.

    Развитие Т-150К


    Заложенные изначально конструкционные решения, технические характеристики трактора Т-150к, дали возможность быстрого ремонта позволили модели успешно эксплуатироваться, пройти несколько модификаций, быть конкурентоспособным.
    Последний факт подтверждается продолжающимся производством этой модели на Орловском тракторостроительном заводе, входящем в группу .

    Кроме базовой модификации под наименованием ОрТЗ-150к на заводе производится еще восемь транспортных средств (от фронтального погрузчика до аэродромной ремонтной машины) выполненных на базе трактора.

    Опыт эксплуатации трактора Т-150К. Достоинства и недостатки

    Харьковский тракторный завод выпускает данную модель уже почти 45 лет. За этот период накоплен значительный опыт эксплуатации трактора Т-150 в разных климатических условиях. Полученная информация обобщалась для совершенствования конструкции и выработки рекомендаций по эффективному применению техники. В частности, было подготовлено руководстве по эксплуатации и ремонту. Специалисты выделяют следующие периоды в применении трактора Т-150К и его модификаций:1
    . Обкатка машины и введение ее в эксплуатацию. Вновь приобретенный трактор надлежит правильно подготовить к первому запуску двигателя. Для этого необходимо произвести тщательный осмотр механизмов и агрегатов, проверить наличие и уровень масла в картере двигателя, коробки передач и в гидросистеме. Произвести заправку машины горючим: дизельным топливом по сезону и бензином. На этапе обкатки трактора не допускается полная нагрузка на силовой агрегат и механизмов. По завершении процесса осуществляется замена масла в двигателе и механизмах трансмиссии.
    2
    . В ходе эксплуатации трактора Т-150 необходимо строго придерживаться рекомендаций производителя и обеспечить своевременное проведение регламентного обслуживания техники. При этом специалисты обращают особое внимание на состояние и работу дизеля марки СМД-62. К числу характерных неисправностей его можно отнести поломки агрегатов турбонаддува, закоксовывание маслосъемных колец по причине неправильного теплового режима и некоторые другие.
    3
    . Точная диагностика и своевременный ремонт систем и механизмов. Для уменьшения времени простоя техники, восстановление ее работоспособности следует доверять только квалифицированным и опытным мастерам. При необходимости замены деталей, следует приобретать только оригинальные запасные части и комплектующих.
    4
    . При длительном хранении трактора Т-150 выполняются мероприятия по консервации в соответствии с рекомендациями производителя. Это позволит сохранить машину в исправном состоянии в течение длительного времени. Особое внимании уделяется при этом системам двигателя, трансмиссии и электрооборудованию.


    В процессе длительной эксплуатации тракторов Т-150 были выявлены его сильные и слабые стороны. К числу достоинств можно отнести следующие достоинства: • Машина может применяться как на дорогах общего пользования благодаря колесному ходу и соответствия габаритно-массовых характеристик требованиям правил дорожного движения. • Многофункциональность. Трактор может быть использован для выполнения широкого спектра сельскохозяйственных и других видов работ. Наличие значительного парка навесного и полунавесного оборудования. • Большой ресурс двигателя ЯМЗ, трансмиссии, ходовой части и других систем и механизмов. • Комфортные условия для работы механизатора и как следствие повышение производительности труда. • Высокая скорость и значительная грузоподъемность при выполнении транспортных операций. Вместе с тем колесный трактор имеет и ряд особенностей, которые не могут быть устранены без полной переделки конструкции. Данные недостатки необходимо учитывать в процессе эксплуатации: • Повышение удельного давление на почву в сравнении с гусеничным вариантом и склонность к буксованию при выборе неправильного режима движения на бездорожье. • Падение тягового усилия на 25 – 35% из-за особенностей колесного движителя. • Увеличение потребления горючего и некоторое снижение производительности. • Более высокая стоимость трактора из-за применения кабины со встроенным каркасом безопасности.


    Описанные выше недостатки приведены в сравнении с гусеничным трактором Т-150, составляющим с колесной моделью единую серию. Данные особенности при правильной эксплуатации машин нивелируются и становятся практически незаметными.

    Преимущества и недостатки

    Габаритно-массовые характеристики колесной версии Т-150 определяют возможность ее применения на городских улицах и дорогах общего назначения.

    • Немаловажное значение имеет универсальность и многофункциональность, совместимость с широким перечнем разных навесных и прицепных агрегатов.
    • Имеет место повышение производительности труда оператора за счет улучшений комфортности кабины, удобного размещения контрольных приборов и элементов управления.

    В недостатках колесных машин по-прежнему числится на треть меньшее тяговое усилие на крюке, недостаточно эффективный радиатор системы охлаждения, инициирующий перегрев двигателя при работе на высокооборотных режимах.

    В наличии претензии к резкому повышению стоимости тракторов последних серий. Производители обосновывают новые цены установкой более мощного двигателя и безопасной кабины с жестким внутренним каркасом.

    Видео: обзор ХТЗ-150

    Рязанские инженеры начали полевые испытания беспилотного трактора — Новости — город Рязань на городском сайте RZN.info

    Рязанские инженеры начали полевые испытания беспилотного трактора

    Беспилотник выполнит полный цикл работ — от подготовки почвы до сева озимых и сбора урожая летом следующего года.

    Рязанские инженеры начали полевые испытания системы AgroBot V 3.0, установленной на тракторе Т-150. Беспилотник выполнит полный цикл работ — от подготовки почвы до сева озимых и сбора урожая летом следующего года. Ученые сняли дом в деревне Березняки недалеко от областного центра и развернули здесь свою лабораторию, чтобы испытать механизм управления сельхозтехникой, которая в ближайшем будущем сможет работать в поле без участия человека. Начал «АгроБот» с дискования почвы на поле площадью в 50 гектаров.

    Стоит отметить, что «АгроБот» — это не трактор-робот, а система, которую можно установить на различную сельхозтехнику. Рулем управляет механизм «Аватар», помогают ученым следить за работой датчиков камеры и сенсоры, установленные на специальном каркасе. Во время испытаний в кабину иногда сажают «пассажира» — ученого, который смотрит за работой приборов.

    Наблюдают за работой беспилотника в передвижной лаборатории, из которой можно управлять машиной. В нее передается информация с камер, установленных на тракторе.

    Проект «АгроБот» создан для внедрения систем автопилотирования в сельском хозяйстве. Трактор без механизатора может косить траву и выполнять ряд других операций при помощи прицепной техники. Такая машина — выгодное приобретение для любого хозяйства. Если сейчас на 10 тракторов нужно 10 человек, которые сядут за руль, то в случае с «АгроБотом» один диспетчер может контролировать работу 10 машин. Для техники заранее задается траектория и маршрут движения, а диспетчер нужен для того, чтобы нажать кнопку «стоп», если что-то пойдет не так.

    Наблюдают за работой беспилотника в передвижной лаборатории, из которой можно управлять машиной

    Система управления, лежащая в основе «АгроБота» универсальна. Ее можно установить практически на любую спецтехнику или трактор. На все органы управления монтируются специальные приводы, которыми управляет центральный компьютер. Электроника, антенны, датчики и вспомогательное оборудование «АгроБота» смонтированы и размещены на стеклопластиковом корпусе. Это позволит снизить стоимость внедрения при уже существующем парке техники.

    Пока «АгроБот» не выпускается массово. Идут его испытания на полигонах и в поле, чтобы подготовить к работе. По словам ученых, через два года роботизированные машины пойдут в массовое производство. Предполагается, что «АгроБот» можно будет использовать для предпосевной обработки почвы, посева, посадки иобработке культур и садов.

    Технические характеристики трактора Т-150, преимущества и недостатки

    Основанный во времена зарождения Советского Союза Харьковский тракторный завод — настоящая легенда советского, а ныне — украинского машиностроения. Этот завод не только не потерял конкурентоспособности, но и был полностью модернизирован и теперь занимает одно из мест в европейском тракторостроении. С 1931 г. на его базе было выпущено огромное количество различных машин, впоследствии ставших усовершенствованными.Эти образцы сегодня используются в сельском хозяйстве.

    Историческая модель

    Теперь вы должны вернуться в прошлое. 25 ноября 1983 года Харьковский тракторный завод выпускает самый известный и широко востребованный трактор. Это гусеничная и колесная модели Т-150. Колесные модификации обозначались Т-150К. Тогда и сейчас эти машины считаются одними из самых эффективных и производительных агрегатов на гусеницах.

    Конструкция гусеничного трактора Т-150, мир увидел его спустя 10 лет после выпуска его колесной спарки, которая отличалась только устройством ходовой части, системой подвески и нюансами в трансмиссии.Появилась на много взрослее потребность сельского хозяйства в работоспособном и надежном аппарате с улучшенными характеристиками проходимости при условии отсутствия таких вредоносных воздействий на плодородную почву. Агрономы жаловались, что последние сильно утрамбовывают землю тракторами.

    Специалисты советского агропрома высоко оценили технические характеристики трактора Т-150. Уже в 1991 году более 50 предприятий машиностроительной отрасли начали выпускать различные навесные орудия для этих машин.

    Рекомендуем

    Как работает задняя втулка переднего рычага и сколько она служит?

    Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла.Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

    Трактор, который используется даже в Европе

    За 40 лет, именно столько выпуская этот трактор было выпущено большое количество различных модификаций.Так, на базе этой техники выпускались гусеничные машины с приподнятой звездой и уменьшенной опорной площадью и экспериментальная двухзвенная модель, а также машины на гусеницах из резины и металла.

    В те же годы были выпущены и другие модели – Т-130 и Т-170, но сегодня продолжает использоваться только Т-150 (гусеничный и колесный вариант). Машина полностью обновлена ​​и доступна не только для внутреннего, но и для европейского рынка.

    Конструктивные особенности гусеничного решения

    Данная машина отличается тем, что двигатель установлен спереди.Задняя часть силового агрегата жестко связана с трансмиссией. Кабина с коробкой передач, оборудованный топливный бак на 315 литров.

    Среди особенностей данной коробки передач выделяют возможность ее использования в четырех режимах. Процесс переключения (а для каждого из режимов было 3 передачи и задний ход) осуществлялся при помощи гидромуфт. Переключение происходило без остановки, под нагрузкой и в процессе езды.

    Шасси трактора представляет собой несущую раму, включающую в себя две продольные боковые балки из швеллера.Их соединяют передней и промежуточной планками. Для управления трактором конструкторы использовали систему рулевого управления даже для гусеничных машин. Кроме того, гусеничная модель позволяла оператору использовать разные трансмиссии для каждой из гусениц — технические характеристики трактора Т-150 позволяли разворачиваться, стоя на одном месте.

    Модификация колеса: конструкция

    Колесо в сборе с рамой, состоящей из двух частей. Эти две части соединяются шарнирным соединением.Среди особенностей — возможность вращения в горизонтальных плоскостях. Передняя часть рамы используется для крепления двигателя, коробки передач, кабины и топливного бака. Вторая часть предназначена для установки подвесной системы и сельскохозяйственных орудий. Передний и задний мосты – ведущий и задний имеют функцию отключения.

    Кабина

    Инженеры разработали и изготовили цельнометаллическую кабину. Имеет закрытый тип. Чтобы оператор не подвергался воздействию окружающей среды, применяется герметизация.Кабина оборудована обогревом, вентиляцией, стеклоочистителями, козырьком от солнца. Для облегчения обзора предусмотрено зеркало заднего вида и система обдува лобового стекла в случае его запотевания.

    В салоне два кресла, а сиденье оператора оснащено пружиной и имеет регулировку по высоте. Из систем комфорта это освещение, термос, отдельное место для комплектов, а также крючки для подвешивания одежды.

    Двигатель

    Независимо от модификаций, технические характеристики трактора Т-150 в целом немного отличаются.На всех машинах установлен дизельный шестицилиндровый четырехтактный двигатель СМД-60 с системой дополнительного наддува. Номинальная мощность двигателя – 150 л.с.

    Разработка этих моделей моторов велась исключительно под эти машины. Цилиндры размещены V-образно. Агрегат оснащен жидкостной системой охлаждения. Процесс запуска имеет свои особенности.

    Двигатель Т-150 имеет бензиновый двигатель, выполняющий роль стартера. Кроме того, трактор оборудован трехступенчатой ​​системой очистки поступающего воздуха, который затем подается в систему питания.В составе этой системы – фильтры: инерционно-масляный и двухступенчатый. Применяется циклон (сухой). Для облегчения пуска силового агрегата в минусовые температуры на тракторе предусмотрен предпусковой подогреватель. Сегодня уже никого не удивишь коротким ходом поршней и системой непосредственного впрыска топлива, а тогда все было иначе. Производство этих моторов считалось настоящей победой.

    Коробка передач и трансмиссия

    Модели с механической коробкой передач, которая оборудована гидроуправляемой муфтой, которая переключается.При проектировании трансмиссии основной упор был сделан на полную гармонизацию. Главные передачи имеют вид планетарных редукторов.

    Что касается гусеничных модификаций, то здесь трансмиссия выполнена в виде двухлинейной системы. Здесь есть возможность передать движение по отдельной дорожке. Изменение крутящего момента от коробки передач передается на колеса через коробку передач. Колесная версия дополнительно оснащена валом, который необходим для работы навесного оборудования.

    В зависимости от того, какую задачу нужно было решить, оператор использовал все возможности двухпоточной коробки.Она позволяла просто транспортировать тягач, использовать его как тягач, запускать рабочий режим машины. Эта миссия позволила оператору выполнять различные маневры.

    Кроме того, эта трансмиссия отличается высокой надежностью. Также значительно уменьшилась габаритная нагрузка, увеличился дорожный просвет до 300 см. С ним трактор стал более маневренным и маневренным.

    Подвеска Т-150

    Трактор в гусеничном исполнении приводится в движение за счет гусеничных цепей. Они устанавливаются на каретки и опорные ролики.В гусеничном движителе установлены винтовые пружины. Также в подвеске задействованы гидроамортизаторы. Колесная модификация подвески оснащена четырьмя колесами с широкой резиной. Это значительно снижает давление на грунт. Все шины одинаковы для всех колес.

    Т-150 тогда и сейчас

    За 40 лет модель существенно изменилась. Сегодня на эти трактора устанавливаются более мощные двигатели ярославского производства. Дизель ЯМЗ-236Д. Объем 11,15 л. Мощность агрегата 180 л.с. при 2100 об/мин.Конструкция мотора традиционно, V-образная, его никогда не меняли. Изменена система запуска – теперь она состоит из одной ступени, а вместо бензинового двигателя используется электростартер. В этом двигателе уже нет дефицита, и вы можете купить любые запчасти для тракторов. Небольшие изменения коснулись и системы трансмиссии, но ее двухточечность сохранилась. Также остались неизменными и кинематические повороты.

    Технические характеристики трактора Т-150 изменить и адаптировать к текущей ситуации. А габариты, несмотря на все изменения, остались такими же, как и на момент выпуска в 1983 году.Итак, длина агрегата составляет 5 м, ширина 1,88 м, высота 2,68 см. Масса равна 7,95 т в старой версии и 8,15 т — в модернизированной. Размер базы гусеничной серии равен 1,8 м, а гусеницы – 1,43.

    Благодаря модернизации теперь гораздо проще ремонтировать Т-150, будут доступны современные запчасти для этих машин. Современным тракторостроителям удалось преодолеть один важный недостаток. Из-за короткой базы машина скакала и разгонялась. Увеличение его длины значительно уменьшит давление машины на грунт и сделает езду более плавной.

    Большие изменения в кабине, как и в 1983 году, инженеров мало заботило удобство работы оператора. Сегодня кабина закрыта, изолирована от влаги и шума. Эксперты оптимизировали схему управления для удобства эксплуатации.

    Рыночная стоимость

    На рынке есть еще старый Т-150. Их цена может варьироваться от 250 до 950 тысяч рублей в зависимости от состояния. Для приобретения современной модели потребуется 1 800 000.

    Достоинства и недостатки

    Автомобиль обладает высокой маневренностью, расход топлива достаточно низкий.Управлять трактором легко. А вот система кинематического разворота — это минус Т-150. Отзывы говорят о маленьком радиусе и редкой необходимости в нем. Для увеличения радиуса этого поворота нужно приложить значительные усилия, а из-за этого оператор устает. Также среди преимуществ – то, что завод выпускает не только тракторы, но и запчасти к тракторам. Это делает их эксплуатацию простой и недорогой.

    Вот мы и выяснили, какие у этой техники технические характеристики.

    Беларус Т-125/Т-150 К ⚙️ Характеристики

    Технические характеристики сельскохозяйственного трактора Беларус Т-125/Т-150 К :

    Модель Беларусь Т-125 Беларусь Т-150 К
    Годы выпуска 1962-67 74-85
    Модель двигателя/тип СМД-60 (АМ-03) СМД-62
    Количество цилиндров / турбонаддув 6 В6Т
    Объем двигателя (см3) 11150 9159
    Размер поршня/ход поршня (мм) 130×140 130×115
    Максимальная мощность двигателя (л.с.)/об/мин 130/1700 165/2100
    Крутящий момент (Нм)/об/мин 635/1450
    Количество передач (перед + зад) 16+4 16+4
    Количество синхронизированных передач (перед+зад)
    Скоростной переключатель
    Тип реверса
    Скорость движения (км/ч) 0,7-25,2 1,8-30,4
    Максимальная скорость движения (км/ч)
    Производительность гидравлического насоса (л/мин) 70
    Управление трехточечной навеской мех мех
    Максимальная нагрузка на трехточечную сцепку (кг)
    Скорость ВОМ (об/мин) 540/1000 540/1000
    Тип дискового тормоза (сухой/мокрый)
    Тип управления тормозной системой
    Радиус поворота 2WD (м)
    Радиус поворота 4WD (м)
    Переднее колесо 2WD
    Переднее колесо 4WD
    Заднее колесо 2WD
    Заднее колесо 4WD
    2WD общий вес (кг)
    4WD общий вес (кг) 6450
    Общая высота с кабиной (см) 260 283
    Общая длина (см) 518 580
    Общая ширина (см) 286 320
    Емкость топливного бака (л) 330 315
    Уровень звука в кабине (дБ) 87

    Добавить отзыв о Беларус Т-125/Т-150 К:

    Компания основана в Минске в 1946 году.Тракторный завод «Беларусь» является одним из крупнейших в мире и к 1995 году поставил более 3 млн тракторов. По оценкам, ежегодно на заводе производится около 50 000 тракторов. Название Беларусь происходит от страны, в которой находится штаб-квартира компании. Его начали использовать, когда минский производитель сельскохозяйственных тракторов «Беларусь » начал экспортировать свои машины в другие страны. Тракторы «Беларус» для европейского рынка сертифицированы по стандартам качества ISO 9001.

    # Беларус Т-125 характеристики # Беларус Т-125 характеристики # Беларус Т-125 характеристики # Беларус Т-125 характеристика # Беларус Т-125 мощность # Беларус Т-154 К0 характеристики 900 # Беларус Т-150 К отзывы # Беларус Т-150 К характеристики # Беларус Т-150 К отзыв # Беларус Т-125 мощность

    конструктивных особенностей. Модификации и особенности

    Трактор Т150 разработан инженерами Харьковского завода как гусеничная машина общего назначения.В то же время начала разрабатываться колесная модификация трактора Т-150К. В результате в 1971 году в продажу поступила первая партия колесных тягачей Т-150К. Гусеничный Т-150 вышел гораздо позже — в 1983 году.

    В истории отечественного машиностроения это единственный случай, когда модификация опередила свой прототип. Обе машины предназначались для строительных и сельскохозяйственных работ. Серийное производство колесной версии было запущено в 1973 году. Через 10 лет с конвейера предприятия сошел гусеничный вариант.Рассмотрим технические особенности каждого трактора в отдельности.

    Идеальный двигатель: мощный и экономичный. Специальная конфигурация камеры сгорания в сочетании с увеличенным завихрением, создаваемым на впуске, оптимизирует воздушно-дизельную смесь для достижения максимальной эффективности сгорания. Отдельные линии впрыска очень короткие и одинаковые по длине, что также помогает достичь очень короткого времени впрыска. Он также обеспечивает постоянную подачу мощности, в то время как большое количество энергии всегда срабатывает даже в переменных условиях работы.

    И последнее, но не менее важное: большой 300-литровый литой бак обеспечивает непревзойденную автономию. Выбор различных передач для различных приложений. Отличная плавность и мощность. Обе конфигурации доступны с четырьмя или шестью вспомогательными клапанами, с выбором режимов одинарного или двойного действия для правильного использования всех типов инструментов.

    Так как эта модель планировалась к выпуску первой, то с нее и начнем обзор.

    Двигатель

    Силовая установка расположена перед несущей рамой.Шестицилиндровый дизельный двигатель разработан специально для этой машины. V-образный турбированный двигатель выдает максимальную мощность в 150 лошадиных сил и дополнен контуром жидкостного охлаждения.

    Модификации и особенности

    Для плавного и чрезвычайно маневренного рулевого управления специальный насос подает два барабана двойного действия, расположенные за передней осью. Эти коробки передач передают мощность двигателя на колеса через планетарную систему передач, а также помогают минимизировать размер межосевого дифференциала для увеличения дорожного просвета.Передняя ось оснащена центральным приводным валом, обеспечивающим отличный дорожный просвет и управляемость. Дополнительный комфорт с мощным освещением и идеальным климатом.

    Просторная кабина подвешена на сайлент-блоках для максимального комфорта; в то время как большие самоочищающиеся ступеньки и широкоугольная дверь облегчают доступ к сиденью водителя. Крыша повышенной видимости со стеклянной панелью позволяет получить хороший обзор сверху, что очень важно при использовании фронтального погрузчика. Расположение глушителя, рационально установленного на передней стойке кабины, округлые формы капота и тонкие брызговики специально разработаны для обеспечения беспрепятственного обзора спереди и сбоку.

      Трактор Т-150

    Запуск силовой установки осуществляется с помощью бензинового двигателя и электростартера. Двигатель соединен со сцеплением и коробкой передач.

    В настоящее время на трактор Т-150 устанавливается более мощный двигатель ЯМЗ-236ДЗ. Шесть цилиндров и безнаддувная схема впрыска топлива обеспечивают мощность 175 лошадиных сил. Объем нового агрегата составляет 11 литров, расход топлива – 220 г/кВт час.

    Четырехскоростная система вентиляции с восемью регулируемыми вентиляционными отверстиями поддерживает комфортную температуру внутри кабины.Селективная каталитическая нейтрализация впрыскивает дизельную выхлопную жидкость в горячий выхлопной газ, превращая его в безопасный водяной пар и азот.

    Трансмиссия и коробка передач

    Получите больше за меньшее время и с меньшими усилиями. Ваша левая рука свободна для управления, а правая рука всегда на рычаге. Работа трактора не может быть проще и удобнее. Вы даже можете отредактировать отображаемую информацию, чтобы показать только то, что вы хотите видеть.

    Трансмиссия

    Трактор Т-150 имеет двухконтурную коробку передач.Это дает возможность передавать усилие на каждую гусеничную тележку. Существует несколько режимов работы гидромеханической трансмиссии: рабочий, транспортный, медленный и реверсивный.

    Коробка передач может работать в четырех диапазонах: 3 передних и 1 задний. Вы можете переключаться между режимами даже после полной остановки машины.  Во время работы переключение диапазонов происходит без потери питания. Этот эффект обеспечивается постоянно замкнутым двухдисковым сцеплением.

    Идеально подходит для каменистых условий.Новая бабка 150 с центральным валом Ø 110 мм с термообработкой. Низкие требования к подъему, легко поддается легкой настройке и эксплуатации: регулировка 1-й борозды с помощью системы параллелограмма автоматически регулирует выравнивание плуга, легко адаптируется к различным тракторам и настройкам колес. Гидравлическая регулировка передней борозды и гидравлическое выравнивание рамы также доступны в качестве непревзойденной системы автоматического сброса для безостановочной вспашки. Более тяжелая рама отрицательно влияет на тягу, изнашиваемые детали, грузоподъемность, срок службы трактора и расход топлива.

    • Тела освобождаются независимо друг от друга.
    • Рама является составной частью конструкции плуга.
    • Передача температуры на сталь тщательно контролируется.
    • Фрейм получает в 3 раза больше энергии.
    • Сварка также является критическим недостатком плуга.
    Они известны во всем мире своими.

    Машина может совершать разворот двумя способами: силовым и кинематическим. Такой подход значительно упрощает управление машиной.За работу центральной передачи отвечают два планетарных редуктора. Схема трансмиссии обеспечивает тяговое усилие в 5000 килограммов. Благодаря этому машина отлично работает с бульдозерным отвалом.

    • Отличное качество вспашки отличная износостойкость Низкие проектные требования.
    • Оптимальная износостойкость, необходимая гибкость для амортизации ударов.
    Кейс №8 — «Универсальный кейс» для легких и тяжелых грунтов. Хорошее удаление мусора. Легкая растяжка.

    Корпус №9 — «Глубокий универсальный корпус» для тяжелых почв и более глубокой вспашки, хорошо обработанная и утрамбованная борозда, легкая тяга. Корпус №34 — Пластмассовый колпак Длинная и тонкая форма Для почв с высоким содержанием гумуса без камней.

    Непревзойденный в скалистых условиях! Умная многолистовая рессорная система позволяет плугу быстро и эффективно выбрасывать камни и другие твердые предметы. Это позволяет избежать внезапных толчков и возможных повреждений. Как только препятствие пройдено, корпус плуга автоматически возвращается на правильную глубину вспашки.Учитывая сегодняшние высокие требования к производительности, ожидается, что и трактор, и плуг будут работать быстрее, чем когда-либо. Это предъявляет более строгие требования к оборудованию, особенно к системам безопасности, предназначенным для защиты тракторов, плугов и водителей от опасностей, возникающих всякий раз, когда плуг сталкивается со скрытыми препятствиями в земле.

      Трактор Т-150К

    Шасси

    На несущей раме установлены две гусеничные тележки. Для крепления каждого полотна используются подрессоренные каретки и направляющие ролики.  Для работы на сложных грунтах шасси оборудовано пружинным блоком, уменьшающим тряску.

    Адаптируется к различным почвенным условиям. Для мягких почв лучше всего подходит обычная 5-листовая рессора для идеальной вспашки в каменистых условиях. Это будет хорошо работать в большинстве условий. Если почва очень твердая и каменистая, рекомендуется упаковка с двойным листом. Створки легко фиксируются всего одним центральным болтом. Поэтому качественная вспашка гарантирована. Минимальный износ и высокая подержанная стоимость.

    Особенности конструкции гусеницы

    При наезде на препятствие давление на долото, раму, часть плуга уменьшается. Одиночные тракторные приводы используются для перемещения тележек по мостовым или монорельсовым каналам. Этот мощный моторизованный трактор обеспечивает быстрое горизонтальное перемещение при минимальной усталости от работы. Приводы трактора также могут быть рассчитаны на работу с любым краном. Двухколесные тракторы того же типа, что и одноцелевой трактор, могут быть использованы для перевода мостов мостовых кранов на электропривод.

    Если двигатель расположен в передней части рамы, то задняя часть отведена под кабину водителя, коробку передач и топливный бак. Гусеничный трактор Т-150 может двигаться со скоростью 15 км/ч. Задняя скорость варьируется от 5 до 8 км/ч.

    Кабина оператора

    Рабочее место выполнено в виде двухместной цельнометаллической кабины, которая дополнена каркасом безопасности. Кабина имеет хорошую герметичность, установлена ​​система отопления и вентиляции.

    В заключение обзора

    Двухблочные синхронные тяговые приводы подключаются к универсальному электрическому щиту управления, расположенному на основном тракторе, для обеспечения одновременной работы.Есть несколько преимуществ тракторных приводов по сравнению с традиционными приводами. Ведущее колесо на приводе трактора входит в зацепление с нижней частью балки, на которой оно горит, обеспечивая положительный силовой привод. Это обеспечивает гораздо большую тягу для приводов, где традиционный привод может проскальзывать.

    Кроме того, тракторные приводы легко устанавливаются без демонтажа или поломки существующего оборудования. Их можно использовать для модернизации оборудования с ручным приводом или для замены морально устаревших дисков. Герметичный корпус с изоляционными креплениями снижает шум и вибрацию.Большие окна с одной панелью обеспечивают отличный обзор. Низкое заднее стекло обеспечивает отличный обзор назад и позволяет оператору видеть кончик культиватора.

    По комфорту кабина Т-150 практически не уступает европейским аналогам. Для улучшения обзора применена панорамная схема остекления кабины. Щетки стеклоочистителя установлены на лобовом стекле. Предусмотрена система обогрева стекла горячим воздухом.

    Технические характеристики:

    Данные не включают навесное оборудование и прицепы.

    Передний выхлопной колпак, топливный бак с прорезями и узкий держатель с одним корпусом обеспечивают оператору хороший обзор передней и задней рабочих зон. Кабина оборудована радиокабелями и оборудована двумя громкоговорителями, антенной и радиоустановкой, расположенной в обшивке крыши.

    Перечень основных видов работ

    Также в комплект входит преобразователь питания на 10 ампер и 12 вольт, обеспечивающий дополнительное питание для сотовых телефонов и компьютеров. Точные элементы управления оптимизируют расход топлива и его эффективность, а также сокращают выбросы.Модульная конструкция и передовая система диагностики повышают производительность двигателя. Кроме того, в машине имеется дополнительная зернистость для очистки от песка для применений с высокой степенью загрязнения.


    Колесный трактор Т-150К

    Данная модель практически ничем не отличается от своего аналога. Разницу можно наблюдать только в ходовой части и трансмиссии. Т-150К имеет шарнирно-сочлененную композитную раму и два ведущих моста. Задний мост можно отключить при выполнении некоторых работ.Это дает преимущества при повороте трактора, движении по пересеченной местности и облегчает управление.

    Рулевое управление и рулевое управление

    Эргономичный дизайн для удобства эксплуатации.

    Управление направлением и передачей
      Один руль направления управляет поворотами и изменениями рулевого управления. Кнопки переключают передачи с помощью электронного управления. Операторы могут работать точно в узких местах и ​​вокруг препятствий.

    Рычаги управления бульдозером и рыхлителем

    Переключатель дроссельной заслонки
    Кулисный переключатель, управляемый кончиками пальцев, активирует высокую или низкую скорость вакуумирования.Педаль замедлителя позволяет оператору полностью контролировать скорость двигателя, когда кулисный переключатель находится в положении высоких оборотов холостого хода. Скорость двигателя можно регулировать между высокой и низкой скоростью вакуума, одновременно используя педаль акселератора и удерживая «кроличью» сторону дроссельной заслонки в течение трех секунд.

    В схему трансмиссии включен дополнительный вал отбора мощности (ВОМ). Он служит для передачи мощности на навесное оборудование. На передней части составной рамы расположены основные узлы трактора: силовая установка, кабина и коробка передач.Задняя рама предназначена для агрегатирования с навесным и прицепным оборудованием.

    Переключатель блокировки инструмента

    Блокировка инструмента предотвращает случайное срабатывание гидравлических инструментов.

    Автоматическое переключение и автоматическое отключение
      Операторы могут предварительно выбирать скорость вперед и назад, чтобы упростить и ускорить изменение направления. Автоматическое отключение позволяет трансмиссии автоматически переключаться с более низкой передачи при обнаружении значительного увеличения нагрузки.

    Приборная панель и система наблюдения за кошками

    Приборная панель с легко читаемыми датчиками и сигнальными лампами предоставляет оператору основную информацию о системе.Все счетчики и показания легко видны при прямом солнечном свете.

    Системы с двумя гидравлическими насосами
      Гидравлическая конструкция с двумя насосами обеспечивает особую гидравлическую мощность для рулевого управления и повышает управляемость на 20 %. Конструкция разделенных насосов повышает быстродействие при управлении и применении приложений для повышения маневренности.

    Продуманная гидравлическая система обеспечивает трактору грузоподъемность до 3500 кг. Для установки дополнительных устройств предусмотрена двух- и трехточечная схема крепления.

    В остальном конструкция машин сходится. Но есть расхождения в некоторых технических характеристиках. Например, колесный трактор Т-150К имеет более высокую транспортную скорость на 30 км/ч.

    Многоскоростная программа

    Постоянный поток в цепи рулевого управления улучшает гидравлическое охлаждение, что повышает охлаждающую способность. Эта уникальная система управления машиной позволяет оператору выбирать между пятью диапазонами скоростей в прямом и обратном направлениях, чтобы добиться идеального баланса между скоростью машины, применением и состоянием грунта.

    Дифференциальная система рулевого управления

    Дифференциальное рулевое управление обеспечивает полную мощность в обеих цепях для обеспечения наилучшего в своем роде вращения с нагруженным отвалом. Когда одна из цепей увеличивает скорость, другая уменьшает скорость в той же пропорции. Маневренность, особенно при высоких нагрузках на отвал, намного лучше, а также время цикла в некоторых приложениях. Вы можете получить большую мощность нагрузки, большую мощность и лучший контроль скорости на крутых склонах с мягким грунтом, потому что обе цепи получают импульс во время поворотов.

    Это связано с тем, что на машину был установлен шестицилиндровый дизельный двигатель СМД-62. Силовая установка выдавала большую мощность – 165 лошадиных сил. Мощный двигатель требовал пропорционального топливного бака. Поэтому конструкторы увеличили объем до 375 литров.

      Трактор Т-150К

    Кроме того, была более продумана схема работы с навесным оборудованием. При выполнении сельскохозяйственных работ машина могла комплектоваться всеми видами сельскохозяйственного оборудования.Трактор мог агрегатироваться даже с широко распространенными сеялками и плугами. Рулевое управление было более практичным, что обеспечивало машине хорошую маневренность.

    Гусеничный трактор с меньшей мощностью двигателя создавал большую тягу. При этом расход топлива был значительно ниже, чем у колесной версии.

    Широкая гусеница обеспечивает более надежное сцепление и снижает удельное давление на грунт. Благодаря этой особенности трактор получил высокую оценку агрономов всей страны.

    Достоинства и недостатки

    Трактор Т-150

    Из достоинств можно отметить более легкий доступ к основным узлам, большую ремонтопригодность и простоту обслуживания. В отличие от большинства тракторов советской эпохи, на машинах полностью отсутствовали течи масла. Техника обычно выдавала заявленный производителями моторесурс, без капитального ремонта. Если и происходит поломка, то, как правило, по вине тракториста.

    Не лишен недостатков .Недостатки конструкции присутствовали в обеих версиях машин. Например, гусеничный Т-150 мог передвигаться в городских условиях только с использованием специальных накладок на гусеницы.

    Несмотря на сельскохозяйственную направленность и высокую тяговую мощность, трактор практически не мог работать с широкозахватными плугами. Виной всему укороченная база автомобиля. При вспашке большая часть плуга не используется, он просто «провисает» между сцепкой и бороздой. Поэтому качество вспашки оставляет желать лучшего.

    Кинематический поворот трактора себя не оправдал, рулевое управление требует усилий.

    Для колесного Т-150К основным недостатком является перерасход топлива. Кроме того, машина сильно повреждает почву при сельскохозяйственных работах и ​​глохнет на влажной почве. Стоит отметить, что колесный вариант значительно дороже гусеничного. При этом производительность намного меньше.

    Харьковский тракторный завод за время своей работы (с 1931 года) выпустил много машин, являвшихся в свое время передовыми образцами сельскохозяйственной техники. Среди них высокопроизводительный и экономичный гусеничный трактор Т-150 и Т-150К — модификация на колесах.

    Конструктивно обе машины максимально унифицированы и отличаются ходовыми и трансмиссионными передачами на конечном этапе. Обе версии предназначены для тракторов общего назначения и имеют класс тяги 3 тс (30 кН).

    Технические решения, заложенные конструкторами более 40 лет назад в автомобиль, оказались удачными. За прошедшее время трактор не только не потерял своей актуальности, но и стал одной из основных машин в сельскохозяйственном производстве.

    Особенно это касается трактора Т-150К, разработанного на базе его гусеничного собрата и выпущенного спустя 5 лет. Сегодня, помимо сельского хозяйства, его используют в армии, в строительстве. Машина, оснащенная передним отвалом, успешно используется зимой для уборки снега на коммунальных предприятиях многих городов.

    Модификации

    На сегодняшний день трактор 150-й серии имеет четыре модификации, все они относятся к модели Т-150К.


    На его базе выпущен армейский вариант Т-154, с помощью которого выполняются общестроительные работы и буксировка несамоходной артиллерии.

    Отличия от базовой модели — наличие буксировочного крюка вместо маятниковой навески, возможность предварительного прогрева двигателя, более высокая скорость движения. Кроме того, задняя рама выполнена удлиненной и несет грузовой кузов.

    Модифицированная машина Т-156 оснащена ковшом и способна выполнять погрузочные работы, а ЛТ-157 является трелевочным и используется для лесозаготовок.

    Машины Харьковского завода легли в основу разработки Рыбинским заводом одноосного трактора, работающего в составе самоходных скреперов и асфальтовых катков.У него задняя рама заменена на раму соответствующей машины и изменен шарнир между полурамами.

    Дизайн

    Автомобиль имеет переднее расположение двигателя. К его задней части жестко прикреплена коробка передач, а на ней установлена ​​кабина в комплекте с топливным баком на 315 литров.

    Коробка передач может включать транспортный, тяговый (медленный), рабочий режим и задний ход. Переключение передач (всего их 4 на каждый режим) осуществляется гидромуфтами без остановки, под нагрузкой и в движении.

    Шасси

    базируется на несущей раме, включающей два продольных швеллерных лонжерона, соединенных в поперечном направлении передней и двумя промежуточными стальными балками. Рулевое управление гусеничной версии машины. Также реализована возможность включения различных передач на каждую дорожку. Это позволяет развернуть машину практически на месте.

    В колесном варианте установка имеет раму из двух частей, шарнирно соединенных с возможностью поворота в горизонтальной плоскости.Передняя рама несет мотор, коробку передач, кабину и заправочный бак. Другая часть снабжена навесной системой, предназначенной для крепления орудия. Задняя и передняя оси трактора ведущие (задняя может быть отключена).


    Кабина

    Кабина полностью металлическая, закрытого типа. Изолирован от окружающей среды, оборудован подогревом, вентиляцией, дворниками, солнцезащитным козырьком. Есть зеркало заднего вида и устройство для обдува (при запотевании) лобовых стекол.


      В салоне два мягких сиденья.Водитель подпружинен и может регулироваться по высоте. Предусмотрено освещение, термос для воды, место для аптечки и крючки для подвешивания одежды.

    Двигатель СМД-60

    Все модификации тракторов оснащены дизельными шестицилиндровыми четырехтактными наддувными двигателями СМД-60 номинальной мощностью 150 л.с. Они специально разработаны для этих машин, имеют V-образное расположение цилиндров и жидкостное охлаждение.


    Запуск двигателя двойной: из кабины с помощью электростартера заводят пусковой бензиновый двигатель, служащий для раскрутки основного агрегата.Трактор Т150 оснащен трехступенчатой ​​системой высокоэффективной очистки воздуха, подаваемого в топливную систему. Состоит из инерционно-масляного (тонкой очистки), двухступенчатого (имеет эжекторное удаление оседающей пыли) и сухого циклонного фильтра.

    Для облегчения пуска двигателя при температуре ниже -5ºС предусмотрен предпусковой подогреватель ПЖБ-300.

    Трансмиссия

    Трансмиссия тракторов механическая, оборудована возможностью включения передач с гидромуфтой.Конструкция редукторов унифицирована, главные передачи выполнены в виде планетарных передач.

    В гусеничном варианте Т-150 коробка передач выполнена двухрядной, с возможностью передачи движения на выбранную гусеницу.

    У колесного блока крутящий момент на ведущие мосты от коробки передач передается через раздаточную коробку. Коробка передач также снабжена валом отбора мощности, который приводит в движение навесные орудия.

    Шасси

    Гусеничная машина перемещается двумя гусеничными цепями, каждая из которых установлена ​​на двух подрессоренных тележках балансирной подвески и двух опорных катках.Гребной винт имеет спиральные пружины и гидравлические амортизаторы, предназначенные для уменьшения ударов от столкновения с препятствиями.

    Колесная версия реализована с четырьмя колесами, по одному с каждой стороны передней и задней осей. Резина, устанавливаемая на трактор, широкая, что позволяет уменьшить давление его веса на грунт. Все четыре шины одинаковые, модели FD-14A или FD37 и имеют маркировку 530R610 (21,3R24) и 610R655 (23,1R26 соответственно).

    Технические характеристики трактора Т150-05-09

    Размеры и вес
    Вес трактора кг 8150 ± 2.5%
    Длина без навесного оборудования (с прицепным устройством), мм 5000 ± 50
    Ширина мм 1880 ± 30
    Высота мм 2680 ± 40
    Основание мм 1800
    Колея мм 1435
    Дорожный просвет (не менее) мм 300
    Двигатель
    Модель ЯМЗ-236
    Мощность номинальная, кВт (л.с.) 128,7 (175)
    Максимальный крутящий момент Н.м (кгс·м) 716 (73)
    Количество и расположение цилиндров 6, V-образный
    Диаметр цилиндра/ход поршня, мм 130/140
    Рабочий объем, л 11,15
    Номинальная частота вращения дизеля, об/мин 2100
    Система запуска электростартер
    Удельный расход топлива при номинальной мощности, г/кВтч (г/л.с.ч.) 220 (162)
    Трансмиссия
    Сцепление: сухая, двухдисковая с использованием нажимного диска с кожухом ЯМЗ
    Коробка передач: механический, переключаемый на ходу под нагрузкой в ​​каждом диапазоне
    Количество диапазонов/передних передач: 3/9
    Количество диапазонов/передач заднего хода: 1/3
    Скорость, скорость движения вперед км/ч
    I диапазон 4,26-5,88
    II диапазон 6,72-9,28
    III диапазон 11,09-15,31
    Скорость заднего хода км/ч 5,74-7,93
    Толкающая сила в бульдозерном режиме 5000
    Заправочные емкости
    Масло моторное, л 25
    Масло трансмиссионное, л 38
    Масло в приводных мостах, л 34
    Масло в гидросистеме навесного оборудования, л 38
    Масло в редуктор ВОМ, л 6
    Топливо, л 330
    Охлаждающая жидкость, л 30
    Тип охлаждающей жидкости антифриз или вода

    Перспективы на современном рынке

    Автомобили

    , несмотря на обилие на рынке аналогичной иностранной техники, находят заинтересованных покупателей и продолжают работать во многих сферах производства.Конечно, технические характеристики Т-150 нельзя назвать выдающимися в наши дни, но доступная цена, огромный вторичный рынок и простота обслуживания заставляют многих сделать выбор в его пользу.

    Беларусь 1500 Дизель (Т-150К) 12-ступенчатая «Тракторная испытательная лаборатория штата Небраска»

    Аннотация

    ОБЪЯСНЕНИЕ ПРОЦЕДУРЫ ИСПЫТАНИЙ Тракторы General проходят испытания в Университете штата Небраска в соответствии с Кодексом испытаний сельскохозяйственных тракторов, одобренным Американским обществом инженеров сельского хозяйства и Обществом автомобильных инженеров, или официальной процедурой испытаний штата Небраска.Изготовитель выбирает трактор для испытаний и подтверждает, что это серийная модель. Каждый трактор оснащен обычными потребляющими электроэнергию аксессуарами, такими как гидроусилитель руля, гидронасос, генератор и т. д., если таковые имеются. Принадлежности, потребляющие энергию, можно отключать только тогда, когда средства отключения доступны с рабочей станции. Официальный представитель компании присутствует во время испытаний, чтобы убедиться, что трактор демонстрирует оптимальные характеристики. Дополнительный вес может быть добавлен к трактору в качестве балласта, если производитель рекомендует использовать такой балласт.Статическая нагрузка на шины и давление в шинах должны соответствовать стандартам шин, опубликованным ASAE и SAE. Подготовка к испытаниям Картер двигателя осушается и заливается новое масло, соответствующее требованиям руководства по эксплуатации. Руководство оператора также используется в качестве руководства для выбора надлежащего топлива, а также для плановых операций по смазке и техническому обслуживанию». Трактор находится на передке в течение 12 часов на дышле, используя каждую передачу с легкими и тяжелыми нагрузками в течение периода разминки.В это время допускается предварительная настройка трактора. Любые детали, добавленные или замененные во время прогона с разгрузкой или любых последующих прогонов, упоминаются в отчетах об отдельных испытаниях. Трактор оснащен примерно таким количеством дополнительного балласта, которое необходимо использовать во время движения дышла. Рабочие характеристики отбора мощности отбора мощности выполняются путем подключения коробки отбора мощности (или ременного шкива, если коробка отбора мощности отсутствует) к динамометру. Во время предварительного запуска коробки отбора мощности представитель производителя может отрегулировать подачу топлива, опережение зажигания или впрыска, а также настройки регулятора.Эти настройки должны быть сохранены до конца теста. Механизм управления регулятором с ручным управлением настроен на обеспечение высоких оборотов холостого хода, указанных производителем. Во время работы в режиме отбора мощности поддерживается температура окружающего воздуха около 75°F. Максимальная мощность достигается при номинальной частоте вращения двигателя, указанной производителем, с рычагом управления регулятором, установленным на максимальную мощность. Эта же настройка используется для всех последующих запусков МОМ. Время пробега два часа.Каждый раз, когда скорость отбора мощности при максимальном пробеге мощности отличается от скорости, установленной в стандартах ASAE и SAE, дополнительный пробег производится либо при 540, либо при 1000 об/мин вала отбора мощности. Время этой пробежки – один час. Производительность дышла Максимальная мощность дышла указана для нормальной скорости поля, выбранной производителем. Все регулировки двигателя такие же, как и при работе с коробкой отбора мощности. Если изготовитель указывает другую номинальную скорость двигателя для работы с дышлом, то положение ручного управления регулятором изменяется, чтобы обеспечить указанные высокие обороты холостого хода.Максимальное усилие на дышле определяется в следующих пределах: (1) проскальзывание водителей не должно превышать 15 % для пневматических шин на бетонном испытательном полигоне или 7 % для стальных шипов на хорошо уложенном земляном испытательном полигоне, (2) путевые скорости должны не должна превышать 15 миль в час, (3) пределы безопасной устойчивости трактора не должны превышаться, (4) никакие другие эксплуатационные пределы трактора не должны превышаться. Нагрузка на тягу действует до тех пор, пока не будет достигнута номинальная частота вращения двигателя, установленная производителем, при максимальном положении рычага управления регулятором.Скорость движения, тяговое усилие и другие данные записываются на двух ровных участках длиной 500 футов. Расход топлива определяется при выбранной производителем скорости движения с установленным тяговым усилием: (1) как можно ближе к тяговому усилию при максимальной мощности, (2) 75 % тягового усилия при максимальной мощности, (3) 50 % тягового усилия на максимальной мощности и (4) поддержание той же нагрузки и скорости движения, что и в (3), путем переключения на более высокую передачу и снижения оборотов двигателя. Эта сводка показывает только мощность тяги, соответствующую скорость движения и расход топлива при нагрузке 100 %, 75 % или 50 % и тяговом усилии 50 % при пониженной частоте вращения двигателя.Также показано максимальное тяговое усилие с балластом и соответствующее проскальзывание ведущих колес. Максимальная мощность на дышле и соответствующая скорость и тяговое усилие, до 6 передач или скоростей движения, указаны в отдельных отчетах об испытаниях. Измерение звука Звук записывается во время каждого из циклов с переменной мощностью и расходом топлива, когда трактор движется по прямому участку испытательной трассы. Уровень звука в дБ(А) достигается при расположении микрофона возле правого уха оператора.Показания звука стороннего наблюдателя снимаются с микрофоном, расположенным на расстоянии 25 футов от линии движения трактора. Увеличение на 10 дБ(А) примерно вдвое увеличивает громкость для человеческого уха.

    Описание


    Описание Сб, 19 марта 2022 г.

    ХТЗ150К

  • Farm Sheelled Tractors

    HTZ-150K-03, HTZ-150K-09, HTZ-150K-12

    Эти тракторы комплектуются двумя сидячей кабиной, 21.Шины 3R24 и одноцилиндровая гидравлическая навесная система.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    128.7 (175)

    901 23

    вперед

    Reverse

    12

    12

    4

    4

    ХТЗ-150К-03

    ХТЗ-150К-09

    ХТЗ-150К -12

    ДВИГАТЕЛЬ

    Тип, производитель

    SMD-63

    YaMZ- 236Д

    КамАЗ-740.02-180,

    Рейтинг Мощность, кВт (HP)

    12877 (175)

    132,4 (180950 )

    Номинальная скорость вращения оборотов

    2100

    2100

    2200

    расположение цилиндров

    V-образное расположение

    V-образное расположение

    V-образное расположение

    ПЕРЕДАЧА

    Сухой, двойной диск

    Коробка передач

    Механический, включенный в движение под нагрузкой в ​​каждом диапазоне

    12

    4

    12 4

    4

    3 3R24) Шины, км / HR

    3.36-30.08

    3.36-30.08

    3.53-31.51

    Обратное движение:

    5.10-9.16

    5.10-9.16

    5.33-9.57

    Ходовая и несущая системы: Колесная схема 4к4. Рама тракторов шарнирно-сочлененная, состоит из двух полурам, соединенных вертикальными и горизонтальными шарнирами.

    Тормоз: колесный (остановочный) тормоз колодочный с пневматическим приводом на каждое колесо; стояночный тормоз — ленточный с ручным приводом.

    Рулевое управление: гидромеханическое рулевое устройство и два рабочих цилиндра, укороченные на передней и задней полурамах.

    Приводной вал: задний приводной вал независимый (двухскоростной) с частотой вращения 540 и 1000 об/мин.

    Сцепка: гидравлическая, универсальная, раздельно-агрегатная; грузоподъемность 3000 кгс.

    Тягово-сцепное устройство: маятниковое прицепное устройство или тягово-сцепное устройство.

    Сцепное устройство: гидрофицированное устройство с двухсторонним амортизатором и поворотным дышлом.

    Размеры и масса

    HTZ-150K-09

    HTZ-150K-12

    База, мм

    2860

    2860

    2860

    Дорожка, мм:

    1680 и 1680 9000 и 1680

    1680 и 1680

    1680 и 1680

    Размеры, мм:

    Ширина

    Длина с автоматической муфта

    высота

    2220 и 2400

    6130

    3165

    2220 и 2400

    6130

    3165

    2220 и 2400

    6130

    3165

    клиренс, мм

    400

    400

    400

    Вес обслуживания, кг

    8005

    8005

    8200

    9095 0 Минимальный радиус поворота

    6.5

    6.5

    6.5

    6.5

    Технические характеристики трактора Т-150, преимущества и недостатки

    Основанный в момент зарождения Советского Союза Харьковский тракторный завод – настоящая легенда советского, а ныне – украинского машиностроения. Этот завод не только не потерял своей конкурентоспособности, но и был полностью модернизирован и сейчас занимает одно из главных мест в европейском тракторостроении.С 1931 года на его базе было выпущено огромное количество различных машин, ставших впоследствии передовыми. Эти образцы до сих пор используются в сельском хозяйстве.

    История модели

    Теперь стоит вернуться в прошлое. 25 ноября 1983 года Харьковский тракторный завод выпускает самый известный и широко востребованный трактор. Это гусеничные и колесные модели Т-150. Колесная модификация получила обозначение Т-150К. И тогда, и сейчас эти машины считаются одними из самых эффективных и производительных агрегатов на гусеницах.

    По конструкции трактор Т-150 гусеничный, мир увидел его спустя 10 лет после выпуска его колесного близнеца, который отличался только конструкцией ходовой части, системой подвески и нюансами в трансмиссии. Оно появилось из-за значительно возросшей потребности сельского хозяйства в эффективном и надежном аппарате с улучшенными характеристиками проходимости, оказывающем менее вредное воздействие на плодородную почву. Фермеры жалуются, что прошлые тракторы сильно уплотняли почву.

    Специалисты советского агропрома высоко оценили технические характеристики трактора Т-150. Уже в 1991 году более 50 предприятий машиностроительной отрасли начали выпускать различное навесное оборудование для этих машин.

    Трактор, который используется даже в Европе

    За 40 лет, а именно столько выпускался этот трактор, было выпущено большое количество различных модификаций. Так, на базе этой техники выпускались и гусеничные машины с поднятой ведущей звездой и уменьшенной опорной площадью, и опытная 2-звенная модель, и машины на резинометаллических гусеницах.

    В эти же годы были выпущены и другие модели — это Т-130 и Т-170, но на сегодняшний день продолжает активно использоваться только Т-150 (гусеничный, а также его колесный вариант). На сегодняшний день автомобиль полностью обновлен и выпускается не только для внутреннего, но и для европейского рынка.

    Конструктивные особенности гусеничного решения

    Данная машина отличается тем, что двигатель установлен спереди. Задняя часть силового агрегата жестко связана с коробкой передач.Кабина трактора установлена ​​на КПП, оборудована топливным баком на 315 литров.

    Среди особенностей данной коробки передач выделяют возможность ее использования в четырех режимах. Процесс переключения (а на каждый из режимов приходилось 3 передачи и задний ход) осуществлялся при помощи гидромуфт. При этом переключение происходило без необходимости остановки, под нагрузкой и во время движения.

    Шасси трактора представляет собой несущую раму, в состав которой входят два продольных лонжерона из швеллеров.Они соединены между собой передней и промежуточной балками. Для управления тягачом конструкторы применили систему рулевого управления даже для гусеничной машины. Кроме того, гусеничная модель давала оператору возможность использовать разные передачи для каждой из гусениц — технические характеристики трактора Т-150 позволяли поворачивать, стоя на одном месте.

    Колесная модификация: особенности конструкции

    Колесный агрегат оснащен рамой, состоящей из двух частей.Эти две части соединяются посредством шарнирного соединения. Среди особенностей — возможность поворота в горизонтальных плоскостях. Передняя часть рамы предназначена для крепления двигателя, коробки передач, кабины и топливного бака. Вторая часть предназначена для установки системы навесного оборудования и сельскохозяйственных орудий. И передний, и задний мосты ведущие, а задний имеет функции отключения.

    Кабина

    Инженеры спроектировали и изготовили цельнометаллическую кабину.Он закрытого типа. Чтобы оператор не подвергался воздействию окружающей среды, применяется уплотнение. Кабина оборудована системами отопления и вентиляции, стеклоочистителями и солнцезащитным козырьком. Для облегчения обзора есть зеркало заднего вида и система обдува лобового стекла в случае его запотевания.

    Внутри два мягких кресла, при этом сиденье оператора оснащено пружинами и имеет регулировку по высоте. Из систем комфорта — освещение, термос, отдельное место для аптечки, а также крючки для подвешивания одежды.

    Двигатель

    Вне зависимости от модификации технические характеристики трактора Т-150 в целом мало чем отличаются. Все машины оснащены дизельным шестицилиндровым четырехтактным двигателем СМД-60 с системой дополнительного наддува. двигатель — 150 л.с.

    Разработка данных моделей моторов велась исключительно для этих машин. Цилиндры расположены V-образно. Агрегат оснащен жидкостной системой охлаждения. Процесс запуска имеет свои особенности.

    Двигатель Т-150 имеет бензиновый двигатель, выполняющий роль стартера. Кроме того, трактор оборудован трехступенчатой ​​системой очистки поступающего воздуха, который затем будет подаваться в систему питания. В эту систему входят фильтры: инерционно-масляный и двухступенчатый. Также применяют циклонные (сухого типа). Для облегчения запуска силового агрегата при температурах ниже нуля градусов в устройстве трактора предусмотрен предпусковой подогреватель. Сегодня уже никого не удивишь коротким ходом поршня и непосредственным впрыском, но тогда все было иначе.Выпуск этих моторов считался настоящей победой.

    Трансмиссия и коробка передач

    Модели оснащены механической трансмиссией, оснащенной гидравлическими муфтами для переключения передач. При разработке КПП основной упор был сделан на полную унификацию. Главные передачи выполнены в виде планетарных редукторов.

    Что касается гусеничной модификации, то здесь коробка передач выполнена в виде двухпоточной системы. Здесь есть возможность перенести движение на отдельный трек.На колесном варианте крутящий момент от коробки передач передается на колеса через раздаточную коробку. Колесная версия дополнительно оснащена валом отбора мощности, который необходим для работы навесного оборудования.

    В зависимости от того, какую задачу нужно было решить, оператор использовал все широкие возможности двусторонней коробки. Это позволяло просто транспортировать трактор, использовать его в качестве тягача, запускать рабочий режим машины. позволяет оператору выполнять различные маневры.

    Помимо всего этого, этот редуктор отличается высокой надежностью. Также значительно снизилась габаритная нагрузка, увеличился дорожный просвет до 300 см. С ним трактор стал более маневренным и маневренным.

    Ходовая часть Т-150

    Гусеничный трактор приводится в движение гусеничными цепями. Они устанавливаются на специальные каретки и опорные ролики. Там пружины. Также в подвеске используются гидравлические амортизаторы. колесная модификация оснащена четырьмя колесами с широкими шинами.Это позволяет значительно снизить давление на грунт. Все шины одинаковы для всех колес.

    Т-150 тогда и сейчас

    За 40 лет модель существенно изменилась. Сегодня на эти тракторы устанавливаются более мощные двигатели ярославского производства. Это дизель ЯМЗ-236Д. Их объем составляет 11,15 литров. Мощность агрегата – 180 л.с. с участием. при 2100 об/мин. Дизайн мотора традиционно V-образный, он не изменился. Была изменена система запуска — теперь она состоит из одной ступени, а вместо бензинового двигателя используется электростартер.С этим двигателем дефицита уже нет, и любые запчасти для тракторов можно приобрести. Незначительные изменения претерпела и система трансмиссии, но при этом сохранилась ее двухпоточность. Также неизменными остались кинематические обороты.

    Технические характеристики трактора Т-150 изменяются и адаптируются к современной ситуации. И несмотря на все изменения, они остались такими же, какими были на момент выпуска автомобиля в 1983 году. Итак, длина агрегата 5 м, ширина 1.88 м, рост 2,68 см. Масса составляет 7,95 т в старой версии и 8,15 т в модернизированной. Базовый размер для гусеничной серии — 1,8 м, а гусеницы — 1,43 м.

    Благодаря модернизации ремонт Т-150 значительно упростился, а в продаже появились современные запчасти для этих машин. В современном тракторе инженерам удалось преодолеть один важный недостаток. Из-за короткой базы машина скакала и рыскала. Увеличение его длины позволило значительно снизить давление машины на грунт и сделать движение более плавным.

    Большие изменения коснулись кабины, так как в 1983 году инженеры мало заботились о комфорте оператора. Сегодня кабина закрыта, изолирована от влаги и шума. Специалисты максимально оптимизировали расположение элементов управления для удобной работы.

    Рыночная цена

    На рынке еще есть старые Т-150. Их цена может варьироваться от 250 до 950 тысяч рублей в зависимости от состояния. Чтобы приобрести современную модель, вам понадобится от 1 800 000 рублей.

    Достоинства и недостатки

    Машина имеет высокую проходимость, расход топлива достаточно низкий. Трактор прост в управлении. А вот кинематическая система поворота считается минусом Т-150. Отзывы отмечают небольшой радиус и редкую необходимость в нем. Увеличение радиуса такого поворота требует значительных усилий, что вызывает утомление оператора. Также среди преимуществ можно отметить тот факт, что завод выпускает не только тракторы, но и запчасти к тракторам.Это делает их эксплуатацию простой и недорогой.

    Итак, мы выяснили, какими техническими характеристиками обладает эта техника.

    Купить трактор ХТЗ 150

    из Украины, трактор ХТЗ 150 б/у из Украины

    АРМАТРАК

    854 1054

    БАШАК БЕЛАРУСЬ CASE IH 310 500 535 7250 8940 CVX Фармолл JX

    ДЖС 110

    МХ

    МХ 150 МХ 200 МХ 255 МХ 270 МХ 285 МХ 310 МХ 335 МХ 340

    МХМ

    МХМ 190

    Магнум

    Магнум 260 Магнум 280 Магнум 285 Магнум 310 Магнум 315 Магнум 335 Магнум 340 Магнум 370 Магнум 380 Магнум MX

    Максум

    Максум 5150

    Пума

    Пума 155 Пума 200 Пума 210

    Квадтрак

    Quadtrac 470 Quadtrac 550 Quadtrac 580

    СТХ

    СТХ 450 СТХ 500 СТХ 535

    Штайгер

    Steiger 500 Steiger 535 Steiger 550 Steiger 600

    гусеница Челленджер МТ

    МТ 665 МТ 675 МТ 685 МТ 765 МТ 855 МТ 865 МТ 875

    КЛААС Арес

    Арес 836

    Арион

    Арион 630

    Атлес

    Ательс 946

    Аксион

    Аксион 810 Аксион 820 Аксион 840 Аксион 850 Аксион 870 Аксион 920 Аксион 930 Аксион 940 Аксион 950 Аксион 960

    Аксос

    Аксос 340

    Челленджер Ксерион

    Xerion 3300 Xerion 3800 Xerion 4000 Xerion 5000

    ДЭВИД БРАУН

    990

    ДОЙЦ-ФАР Агротрак Агротрон

    Агротрон 215 Агротрон 720 Агротрон 7250 Агротрон 9340 Агротрон М Агротрон Х

    серия М ДТ

    75

    ДТЗ

    5244

    ДВ

    160

    ЭРКУНТ ФЕНДТ Варио

    Варио 516 Варио 930 Варио 933 Варио 936

    ФИАТ ФОРД ФОРТЕ ФОРТШРИТТ ФОТОН ХИНОМОТО ХТЗ Хускварна ИСЕКИ JCB

    Фастрак

    ДЖОН ДИР 1040 3650 4955 6130

    6130 Д

    6175

    6175 М

    6195 М 6210 6220 6230 6330 6510 6520 6600 6610 6620 6630 6810 6820 6830 6910 6920 6930 7200

    7200 р

    7230 Р 7250 7270 Р 7310 Р 7430 7720 7730 7800 7810 7830 7920 7930 8100 8200 8210 8220 8270 Р 8285 Р 8295 8300 8310

    8310 Р

    8320 8330 8335 Р

    8335 РТ

    8370 РТ 8400

    8400 р

    8420 8430

    8430Т

    8520 8530 9400 9510 Р 9520 КИРОВЕЦ

    К 701

    КУБОТА Серия B Серия D Серия L Серия M

    M9540

    КИЙ ЛАМБОРГИНИ ЛАНДИНИ

    Силовая ферма

    ЛОВОЛ МАХИНДРА МАНИТУ МАССИ ФЕРГЮСОН

    135 265 285 3080 5711 6713 7722 8160 8280 8480 8732 8737

    МАККОРМИК МИЦУБИСИ МТЗ 50 80 82 320 892 952 1221 Беларус

    Беларус 892 Беларус 952 Беларус 2022

    НОВАЯ ГОЛЛАНДИЯ Т-серия

    Т5 Т6 Т7 Т8

    ТД ТГ

    ТГ 285

    TL РЕНО РОБОТТИ ШИБАУРА ШИФЕНГ СТОЛЛ ВАЛЬТРА

    Т-серия

    УНИВЕРСАЛЬНЫЙ 2425 Пропашные культуры

    Пропашная культура 305

    ЯНМАР АФ

    АФ 17 АФ 18

    F-серия

    F6 F16 F155 F535

    рупий 33

    рупий ЮМ

    YM1601

    YTO 454 X-серия

    Х804 Х904 Х1204 Х1304

    ЮМЗ ЗУМЛИОН БУЛАТ

    Показать все

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
