СУДОРЕМОНТ ОТ А ДО Я.: Остов ДВС.

Остов ДВС состоит из следующих основных деталей: фундаментной рамы, станины, рабочих цилиндров и цилиндровых крышек. Все эти детали при помощи болтов и шпилек плотно соединяются между собой, образуя прочную и жесткую конструкцию, воспринимающую нагрузку от массы двигателя и усилия от давления газов, передаваемые через движущиеся детали.
Фундаментная рама служит основанием двигателя, на котором устанавливается станина. Она представляет собой опору для рамовых подшипников, на которые укладывается коленчатый вал двигателя. Рама должна выполняться герметичной, так как служит емкостью (картером) для масла, стекающего из системы смазки и охлаждения поршней. Фундаментные рамы в зависимости от их конструкции, технологии изготовления и применяемого материала могут быть цельными или составными, литыми или сварными, чугунными, стальными или из легких сплавов.
Фундаментные рамы судовых ДВС отливаются в основном из серого чугуна. Однако в последнее время нередко применяют стальные сварные конструкции. Рамы длиной более 4— 5 м изготавливают составными из нескольких частей, жестко соединяемых между собой болтами.
На рисунке показана цельная литая чугунная фундаментная рама 4 четырехцилиндрового двигателя, состоящая из двух продольных 6 и пяти поперечных 3 балок. Крепление рамы к судовому фундаменту осуществляется при помощи полок 5, имеющих отверстия для отжимных и крепежных болтов, часть из которых изготавливается калиброванными (призонными). Призонные болты фиксируют раму на фундаменте в строго определенном положении. Рама двигателя устанавливается на судовой фундамент на клиньях, планках и сферических прокладках.
В поперечных балках фундаментной рамы, которые подкрепляются ребрами жесткости, расположены постели для вкладышей рамовых подшипников 2, закрытых крышками 1.
Крышки крепятся к поперечным балкам при помощи шпилек. Снизу фундаментная рама имеет поддон, вместе с поперечными балками образующий отсеки (колодцы), соединенные между собой (для перетока масла). Внутренние полости отсеков отделяются от поддона сетками. Для уменьшения массы рамы поддон изготавливают отдельно из листовой стали толщиной 2—3 мм и прикрепляют к ней болтами или при помощи сварки.
В настоящее время большинство главных двигателей выполняются с сухим картером, а маслосборная цистерна для циркуляционного масла располагается под ним.
Для снижения вредного действия вибрации и уменьшения шума во время работы вспомогательные ДВС часто устанавливают на фундаменте с помощью пружинных или резино-металлических амортизаторов.

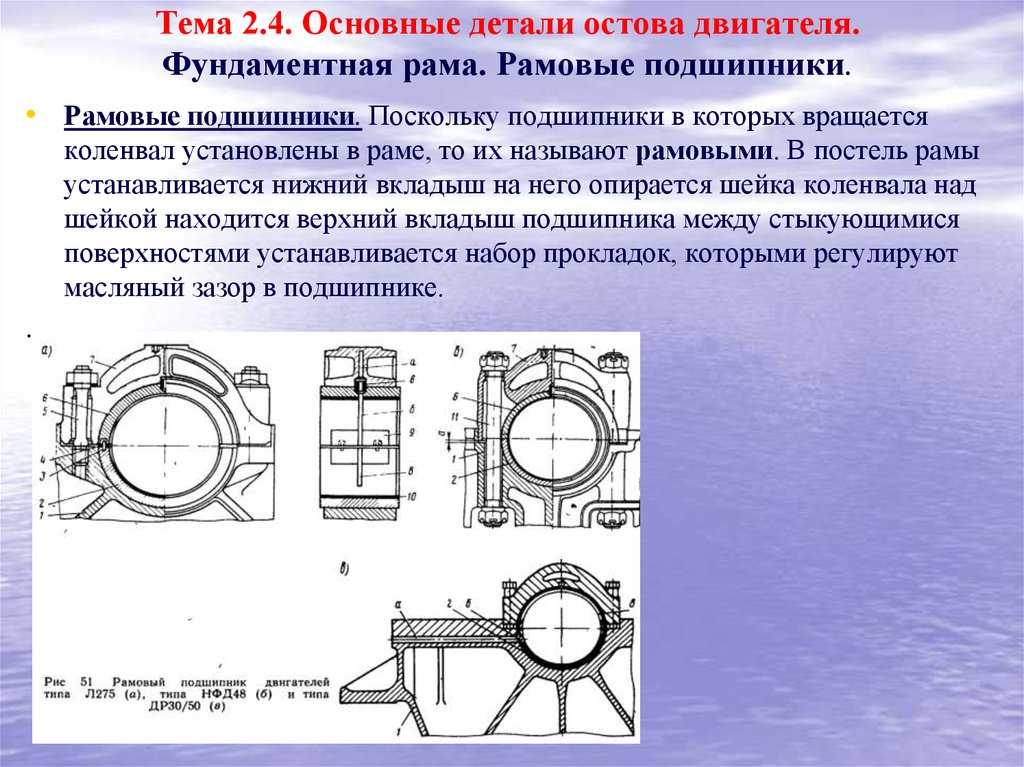

Рамовые подшипники служат опорой коленчатого вала и воспринимают усилия, передаваемые шатуном фундаментной раме. Рамовый подшипник показан на рисунке:
Он состоит из верхнего 6 и нижнего 8 вкладышей, залитых антифрикционным сплавом 3 (баббитом Б83). Нижний вкладыш устанавливается в постели, расположенной в фундаментной раме 9, верхний — в крышке 4, крепящейся к раме при помощи шпилек 7 с гайками, которые после затяжки должны быть зашплинтованы. Оба вкладыша имеют заплечики 1, предотвращающие их перемещение в осевом направлении. Между торцами верхнего и нижнего вкладышей устанавливается набор латунных прокладок
2
разной толщины, предназначенных для установки и регулирования зазора между вкладышами и шейкой коленчатого вала. Смазочное масло к рамовому подшипнику подводится по трубке и штуцеру 5, который ввинчивается в крышку 4. Нижним концом штуцер входит в отверстие верхнего вкладыша, тем самым предохраняя его от проворачивания в постели.
Существуют и другие стопорные приспособления от проворачивания вкладышей подшипников. При отсутствии специального упорного подшипника один из рамовых, обычно ближайший к маховику, выполняет его функции. Он называется установочным и предотвращает осевое перемещение коленчатого вала. Длина этого вкладыша равна длине рамовой шейки. Остальные рамовые вкладыши делаются несколько короче для обеспечения беспрепятственного удлинения коленчатого вала при его нагревании. Торцевые поверхности установочного подшипника являются упорными и залиты антифрикционным сплавом. В качестве антифрикционного материала для наплавки вкладышей подшипников, кроме баббита, используется свинцовистая бронза и некоторые другие сплавы на основе алюминия и др.
Наиболее широко в судовых двигателях используются баббиты. Но они надежно работают при сравнительно небольших удельных давлениях (до 20 МПа) и невысоких температурах нагрева (до 100 С). Подшипники из свинцовистой бронзы выдерживают удельные давления до 50 МПа и нагрев до 200 С. Недостатком этих подшипников является плохая их приработка, поэтому необходима точная обработка вкладышей и тщательная их установка. Шейки коленчатого вала должны иметь поверхностную закалку, чего не требуется при заливке вкладышей баббитом.
Станина служит опорой для цилиндров двигателя, скрепляет их в одну жесткую конструкцию и образует закрытую камеру для кривошипно-шатунного механизма. В крейцкопфных двигателях станина, кроме того, воспринимает давление газов через параллели. В зависимости от конструкции и технологии изготовления станины бывают цельные или составные, литые или сварные. Материалом для изготовления станин служит в основном чугун или сталь.
Станины в судовых двигателях применяются двух основных типов: в виде отдельных колонн или стоек, закрытых съемными щитами и люками, и в виде закрытой коробки (картерный тип). Станины первого типа используются в тихоходных судовых крейцкопфных двигателях большой мощности. При такой конструкции литые чугунные колонны располагаются над каждым рамовым подшипником в плоскости, параллельной движению кривошипов, и крепятся внизу к общей фундаментной раме.
Конструкция станины в виде колонн удобна для осмотра и разборки деталей движения и подшипников ДВС. В двигателях тронкового типа станины для увеличения жесткости выполняют в виде коробок, представляющих собой цельную отливку для всех цилиндров. В двигателях малой и средней мощности широко применяется блок-картер, отливаемый заодно с рубашками цилиндров, или общий блок картера с фундаментной рамой. Во время работы двигателя станина и цилиндры (блоки цилиндров) испытывают действие растягивающих усилий в результате давления газов на крышки цилиндров. Для разгрузки этих деталей от растягивающих усилий используют анкерные связи, изготавливаемые из высокосортной стали.
Анкерные связи:
Длинные анкерные связи 1
, имеющие резьбу на обоих концах, проходят через отверстия в фундаментной раме 4, станине 3 и цилиндре (блоке цилиндров) 2. Анкерные связи стягивают эти детали при помощи гаек, которые после затяжки шплинтуются.
Рабочие цилиндры являются очень ответственной деталью двигателя. В них совершаются рабочие циклы, в течение которых давление и температура газов изменяются в широких пределах.
Цилиндры судовых двигателей состоят, как правило, из внутренней части (рабочей втулки) и наружной рубашки. Между рабочей втулкой и рубашкой образуется полость, служащая для постоянной циркуляции охлаждающей воды во время работы двигателя. Она называется зарубашечным пространством. Цилиндры двигателей могут быть отлиты и установлены на станину каждый отдельно или в виде одной общей отливки, образующей цилиндровый блок, что значительно повышает жесткость конструкции, одновременно уменьшая ее массу. Одиночные цилиндры применяются сравнительно редко, главным образом в тихоходных двухтактных ДВС большой мощности.
В настоящее время в судовых двигателях наиболее часто используется блочная конструкция цилиндров. Для облегчения изготовления блок цилиндров может быть выполнен из нескольких частей, которые при сборке двигателя жестко соединяются между собой. Рубашки или блоки четырехтактных двигателей отличаются от блоков двухтактных тем, что последние имеют полости для подвода продувочного воздуха и отвода отработавших газов.
Цилиндр тихоходного двухтактного ДВС с прямоточной клапанной продувкой показан на рисунке:
В рубашке 1 установлена съемная рабочая втулка 2, которая своим верхним фланцем плотно садится на кольцевой выступ рубашки, а нижней частью входит в ее отверстие. Для предотвращения попадания охлаждающей воды в картер двигателя в нижней части рабочей втулки с наружной стороны устанавливают уплотнительные резиновые кольца 10. Подача смазочного масла в цилиндры осуществляется по штуцерам 8, которых может быть от двух до восьми. Продувка цилиндра осуществляется через окна 9, а удаление отработавших газов производится через выпускной клапан, установленный в отверстии
4
крышки цилиндра. Осмотр и очистка зарубашечного пространства от осадков и накипи производится через отверстия (с люками) 3.
В нижней части рубашки цилиндра находится отверстие для подвода охлаждающей воды в зарубашечное пространство, поступающей через выходной канал 7 и переливной патрубок 6 в полость охлаждения 5 крышки цилиндра и далее в отливной трубопровод.
Рабочие втулки, непосредственно соприкасающиеся с охлаждаемой водой, называются мокрыми. Сухие втулки (не соприкасающиеся с водой) в судовых двигателях не применяются.
На рисунке показан цилиндр четырехтактного ДВС, состоящий из рубашки 1 и съемной рабочей втулки 2, опирающейся своим буртиком (верхним фланцем) 9 на выточку в верхней части рубашки. Положение рабочей втулки в нижней части фиксируется направляющим пояском 5. Между ним и втулкой устанавливаются уплотнительные резиновые кольца 6 круглого сечения, предотвращающие попадание воды в картер. Рубашка цилиндра имеет фланец 4 для крепления к станине, горловины
7
для осмотра и очистки зарубашечного пространства, а также отверстия 3 и 8 для подвода охлаждающей воды в зарубашечное пространство и отвода ее в полость охлаждения крышки цилиндра.
Материалом для изготовления рубашек отдельных цилиндров и блоков цилиндров служит серый и легированные чугуны, литая сталь и алюминиевые сплавы. Рабочие втулки изготавливаются из легированного чугуна и реже отливаются из стали. Внутреннюю часть рабочей втулки шлифуют до зеркального блеска и подвергают специальной обработке. На зеркало чугунной втулки часто наносят тонкий слой хрома, а зеркало стальной — цементируют, азотируют или закаливают токами высокой частоты.
Крышки рабочих цилиндров служат для плотного их закрытия и образования над поршнем камер сгорания. Они изготовляются отдельно для каждого цилиндра или в виде блока (для быстроходных двигателей малой мощности). Материалом для изготовления крышек служит в основном высококачественный чугун, реже сталь и легкие сплавы. На крышке четырехтактного двигателя устанавливаются форсунка, впускной, выпускной, пусковой и предохранительный клапаны и стойки осей клапанных рычагов. Крышка двухтактного двигателя проще по конструкции, так как на ней размещаются лишь форсунка, пусковой и предохранительный клапаны. Исключение составляют двухтактные двигатели с прямоточной клапанной продувкой, на крышках которых дополнительно устанавливается выпускной клапан.
Внутри крышки имеются полости для циркуляции охлаждающей воды и отверстия для ее подвода и отвода. По форме крышки бывают квадратные, шести- или восьмиугольные, но наиболее часто применяются цилиндрические. К цилиндрам (или блокам) они крепятся шпильками, проходящими через специальные отверстия в крышках.
На рисунке показана крышка цилиндра двухтактного двигателя, в которой имеется отверстие 5 для форсунки, крепящейся при помощи двух шпилек. Справа расположены отверстие 6 для пускового клапана и отверстие (малого диаметра) для крепления патрубка пускового воздуха. Крышка к блоку цилиндров крепится шпильками, для прохода которых имеются восемь отверстий 9. Охлаждающая вода из зарубашечного пространства в полость крышки подводится по переливному патрубку
2
и отводится через сливное отверстие 3 в отводящий трубопровод. Для осмотра и очистки охлаждающей полости крышки предусмотрены четыре люка 7. Отверстие 8 служит для установки индикаторного крана с предохранительным клапаном. Между крышкой и цилиндровой втулкой устанавливается уплотнительная красно-медная прокладка 1. В отверстие 4 устанавливается водяной термометр.
В двухтактных двигателях большой мощности применяются составные крышки, что делается для значительного уменьшения напряжений, возникающих в них под действием больших тепловых нагрузок.

Остов двигателя

Остов состоит из следующих основных частей: фундаментной рамы, картера (станины), блока цилиндров и цилиндровых крышек. Разные части остова связаны между собой в единую жесткую систему анкерными связями.

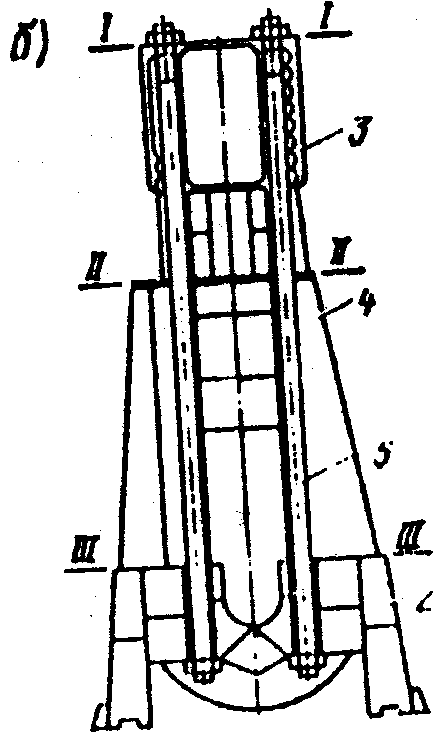

Наиболее распространенные схемы остова показаны на рис. 2.

У вертикального однородного тронкового двигателя (рис.2, а) остов состоит из фундаментной рамы 2 и блок-картера I и имеет: плоскости разъема: I-I - между блоком и крышками цилиндров;

Рис.2 Схемы остова двигателя

П-П - между катером и фундаментной рамой. Остов крейцкопфного малооборотного двигателя (рис. 2, б), имеющий три плоскости разъе­ма, состоит из фундаментной рамы 2, станины 4 и отдельных цилиндров 3. Отдельные элементы остова соединяются между собой с помощью длинных анкерных связей 5. Наличие трех плоскостей разъе­ма (I-I - между крышками я цилиндрами П-П - между цилиндрами и станиной, Ш-Ш - между станиной и фундаментной рамой) упрощает его монтаж и изготовление.

Фундаментная рама

Основанием остова двигателя и опорой коленчатого вала слу­жит фундаментная рама (рис. 3). Она состоит из двух продоль­ных балок I, связанных между собой поперечными балками 2. На продольные балки устанавливается картер (станина) двигателя. В поперечных балках расточены гнезда 3 для установки рамовых подшипников в отсеках 4, между поперечными балками вращаются кривошипы коленчатого вала. Опорными полками 5 (лапами) рама устанавливается на судовой фундамент.

Рис. 3 Фундаментная рама двигателя

КАРТЕР ДВИГАТЕЛЯ

Основное назначение картера – связь блок-цилиндров с фундаментной рамой, и образовать для крейцкопфного и кривошипно-шатунного механизмов закрытую полость.

Рис. 4, а Остов малого оборотного двигателя

форма картера малооборотного двухтактного двигателя выполняется в виде колонн I (рис. 4, а), установленных на поперечных балках фундаментной рамы 2. Анкерными связями колонны связывают в одну жесткую систему с блоком цилиндров 3 и рамой 2. К колоннам крепится направляющие для ползуна крейцкопфа. Промежутки между колоннами закрываются щитами. Картер крейцкопфных двигателей отделяется от блока цилиндров диафрагмами, в которых имеются отверстия для прохода штоков поршней.

Рис. 4, б Остов тронкового двигателя

В чугунном литом остове тронкового двигателя (рис. 4, б) блок цилиндров I и картер 4 отлиты заодно и соединены с фундаментной рамой 5 длинными анкерными связями 2. в приливах картера располагаются подшипники 6 распределительного вала, на полку 7 картера устанавливают топливные насосы топливного давления. Для доступа к деталям механизма движения картер имеет отверстия (лючки), закрытые крышками 3.

Анкерные связи служат для разгрузки деталей остова (картер, блок цилиндров) от растягивающих усилий.

ЦИЛИНДРЫ И ЦИЛИНДРОВЫЕ ВТУЛКИ

Цилиндр судового двигателя состоит из двух частей: наружной называемой рубашкой, и внутренней - вставной цилиндровой втулки. Пространство между втулкой И рубашкой называется зарубашечным; в ней циркулирует охлажденная вода.

Рубашка, предназначенная для нескольких цилиндров, называется цилиндровым блоком. Цилиндровый блок характерен для тронковых двигателей небольших размеров с диаметром цилиндра до 45 см

У больших малооборотных крейцкопфных двигателей рубашки отливаются в виде индивидуальных цилиндров, а затеи соединяются между собой болтами

.

Рис. 5 Блок четырехтактного двигателя

Блок цилиндров тронкового двигателя (рис. 5) состоит из верхней 2 и нижней 3 досок с отверстиями для рабочих втулок 5. для увеличения жесткости блок имеет вертикальные перегородки 1 между цилиндрами с отверстиями для перетекания воды, горизонтальную перегородку 4 и оребрение.

Цилиндровая втулка вместе с поршнем и цилиндровой крышкой образует полость рабочего цилиндра, в котором осуществляется рабочий процесс: в тронковых двигателях втулка служит направляющей для поршня.

Втулка испытывает при работе значительные тепловые в меха­нические напряжения. Во время работы двигателя на ее стенки дей­ствует сила давления газов, боковая сила давления поршня (в тронковых двигателях) и сила трения возникающая при движении поршня. Втулка нагревается горячими газами, а также от трения поршневых колец. Для того чтобы температура стенок втулки поддерживалась постоянной, от наружной ее стенки тепло отводится охлажденной водой. Вода подводится в нижнюю часть эарубашечного пространства, нагреваясь, поднимается вверх и через переходные патрубки отводит­ся в полость охлаждения крышки цилиндра.

Втулка верхний фланцем (рис. 6,а) опирается на выступающий

Рис. 6 Цилиндр четырехтактного (а) и двухтактного (б) двигателей

опорный буртик рубашки и свободно проходит внизу через отверс­тие в блоке. Такое крепление дает ей возможность при нагревании свободно расширяться в осевом направлении, Для обеспечения водонепроницаемости зарубашечного пространства верхний буртик блока покрывается особой замазкой, нижняя часть втулки может уплотнять­ся сальником или резиновыми кольцами 4, поставленными в коль­цевые канавки на поверхности втулки.

Втулки двухтактных двигателей (см. рис. 6,6) в средней части

имеют утолщенный пояс с продувочными 10 и выпускными 11 окнами. На этом поясе для предотвращения прорыва газов в зарубашечное пространство поставлены медные кольца 12, а для водонепроницаемости - резиновые 13.

С внутренней стороны втулки тронковых двигателей смазывают маслом, которое разбрызгивается вращающимися кривошипами из поддона картера. В крейцкопфных двигателях втулки смазывают цилиндровым маслом, которое насосами-лубрикаторами подается через штуцеры 14 на внутреннюю поверхность втулки. Штуцеры устанавливают в цилиндрах двухтактных двигателей над окнами или выше.

Двигатель VD26/20. Остов.

01. Остов двигателя VD 26/20
01.301.1.

Фундаментная рама

01.301.1-04. Принцип действия

Фундаментная рама несет в своих постелях опору коленчатого вала. Подача масла в подшипники проводит через отверстия в подшипниковых крышках. Взрывозащитные клапаны имеют целью дать возможность снижения избыточного давления в картере в случае возможного возникновения в нем взрывов. Фундаментная рама служит заодно и поддоном двигателя.

01.301.1-05. Принцип конструкции

1. Стенки фундаментной рамы по высоте выходят за пределы опорных точек коленчатого вала. Благодаря этому опора не может деформироваться усилиями, возбуждающимися в месте соединения рамы с блоком цилиндров. Для закрепления подшипниковых крышек служат шпильки, оформленные в виде упругих болтов. Подшипниковые крышки пригнаны сбоку в постели рамы.

2. В целях обеспечения хорошей доступности к кривошипно-шатунному механизму со стороны газораспределения и с выпускной стороны двигателя вделаны картерные люки с крышками. Часть крышек картерных люков несет на себе взрывозащитный клапан.

3. Фундаментная рама двигателя VD 26/20 и блок цилиндров соединяются друг с другом туго, шпильками, оформленными в виде упругих болтов. Для возможности закрепления двигателя на фундаменте привинчены к обоим сторонам фундаментной рамы опорные полки.

01.305.1.

Блок цилиндров

01.305.1-04. Принцип действия

В блок цилиндров двигателя VD 26/20 вставлены втулки которые охлаждают рубашку самих цилиндров. Кроме того, в верхней части блока цилиндров со стороны газораспределения двигателя установлен в подшипниках распределительный вал.

01.305.1-05. Принцип конструкции

На блок цилиндров насажены сверху крышки цилиндров. Шпильки, служащие для их крепления, оформлены в виде упругих болтов. С выпускной стороны двигателя к блоку цилиндров прилита камера наддувочного воздуха. Под ней находятся крышки водяных полостей.

01.306.1.

Втулка цилиндра

01.306.1-04. Принцип действия

Втулки цилиндров вместе с крышками последних образует камеру сгорания двигателя. Кроме того, происходят во втулках цилиндров направление поршней.

01.306.1-05. Принцип конструкции

1. Верхний пояс втулки цилиндра притерт в блоке цилиндров для обеспечения надлежащего прилегания и уплотнения. На нижнем конце втулки цилиндра заложены три кольца круглого сечения из резины с целью уплотнения водяного пространства. Полость между обоими верхним и нижним кольцами круглого сечения сообщается отверстием в блоке цилиндров с машинным отделением. Благодаря этому возможен легкий контроль уплотнения.

2. Втулка цилиндра дизельного двигателя омывается непосредственно охлаждающей водой. Последняя обтекает втулку цилиндра снизу вверх.

01.310.1.

Крышка цилиндра

01.310.1-04. Принцип действия

1. Крышка цилиндра двигателя VD 26/20 образует верхнее ограничение каждой соответствующей камеры сгорания. В нее заключены впускной, выпускной и пусковой клапаны, а также форсунка.

2. Вода, поступающая из блока цилиндров, направляется через крышку цилиндра и обеспечивает ее охлаждение.

01.310.1-05. Принцип конструкции

1. Крышка цилиндра сделана с плоским днищем. Она располагается на втулке цилиндра. Уплотнение между обеими деталями осуществляется медной прокладкой профилированного сечения.

2. В целях достижения направленного перемещения воздуха в камере сгорания впускные клапаны имеют собственные каналы, которые не подвергаются взаимному аэродинамическому влиянию. Они входят оба в камеру сгорания тангенциально к стенке втулки цилиндра. На крышке цилиндра находится привод клапанов, заключенный в маслонепроницаемый кожух. Предохранительный клапан, перепуск охлаждающей воды и индикаторный клапан закреплены на крышке цилиндра вне кожуха.

01.313.2.

Предохранительный клапан

01.313.2-04. Принцип действия

Задача предохранительного клапана заключается в предупреждении возникновения в цилиндре недопустимо больших давлений. Поэтому каждая из крышек цилиндров оборудована предохранительным клапаном.

01.313.2-04. Принцип конструкции

Предохранительный клапан данного судового двигателя VD 26/20 представляет собой нагруженный витой пружиной клапан с золотником. Он ввинчен вместе с индикаторным клапаном в присоединительную фасонную деталь, сидящую на крышке цилиндра.

01.320.1.

Коробка передач

01.320.1-04. Принцип действия

Коробка передач прикрывает привод распределительного вала. Она смонтирована с маховичной стороны двигателя.

01.320.1-05. Принцип конструкции

1. На торцовой стороне коробки передач закреплены пусковой распределительный золотник и привод тахометра. Под ними находится место прохода коленчатого вала. Уплотнительное и маслоотражательное кольца препятствуют выходу масла в данном месте.

2. Для возможности обезвоздушивания картера на коробке передач приделана вентиляция картера. Рядом находится маслозаливной патрубок. Со стороны газораспределения двигателя прифланцованы к коробке передач сбоку приводы топливных насосов и регулятора числа оборотов.

01.335.1.

Коробка привода насосов

01.335.1-04. Принцип действия

Коробка привода насосов облицовывает приводы центробежного насоса и насоса смазочного масла, а также демпфер колебаний.

01.335.1-05. Принцип конструкции

К торцовой стороне коробки привода насосов прифланцованы пусковой компрессор, насосы охлаждающей воды, приводы генератора и трюмного насоса, а также насос смазочного масла. Выступающий из коробки конец коленчатого вала в двигателях без отбора мощности с насосной стороны дизеля прикрывается колпаком. В двигателях с отбором мощности с насосной стороны двигателя колпак излишен. В данном месте устанавливается уплотнительное кольцо. На конце коленчатого вала находится конический фланец для возможности привода вспомогательного оборудования. С данной насосной стороны двигателя можно отбирать полную мощность его. К одной из обеих торцовых сторон коробки прикрепляют ротационный фильтр смазочного масла.

01.346.1.

Привод генератора

01.346.1-04. Принцип действия

Привод генератора двигателя VD 26/20 вместе с последним служат для выработки электроэнергии в меньшем масштабе.

01.346.1-05. Принцип конструкции

1. Привод генератора прифланцован к коробке привода насосов. Его вал установлен в коробке на шарикоподшипниках. Кроме того, прикреплен к этой коробке генератор.

2. Вращение сообщается ему от привода центробежного насоса через цилиндрическую шестерню. Между установленным в коробке на подшипниках валом и генератором располагается упругая муфта. Для возможности осуществления смазки разбрызгиванием коробка привода генератора снабжена масляным каналом.

01.910.1.

Цоколь

01.910.1-04. Принцип действия

1. Цоколь служит для установки на нем дизеля и генератора. Этим обеспечивается, что дизель и генератор будут выверены один относительно другого.

2. В целях ограничения передачи исходящих от двигателя возмущающих воздействий (механического шума, свободных моментов инерций и сил инерции) на фундамент, на цоколе имеются резино-металлические амортизаторы, служащие изолятором между цоколем и судовым фундаментом.

3. Для восприятия боковых качек от волнения на море, установлены у обеих продольных стенках цоколя стойки-упоры (количество их зависит от конструкции агрегата).

01.910.1-05. Принцип конструкции

1. Общий цоколь под дизель и генератор представляет собой многоребристую, крутильно- и изгибо-жесткую конструкцию, сваренную из листовой стали.

2. Под обеими коробчатыми продольными стенками приварены по одной сквозной опорной планке, служащих для устойчивости и для отставления подагрегатного цоколя во время транспортировки. Для возможности крепления дизеля и генератора имеются на обеих продольных стенках опорные плиты. Под последними приварены квадратные башмаки, в которые вдеты шпильки для закрепления дизеля и ввинчены винты с шестигранной головкой для закрепления генератора. Для возможности амортизированного закрепления агрегата к внешней стороне обеих продольных стенок привинчены резино-металлические амортизаторы (количество их зависит от конструктивного выполнения агрегата), которые при монтаже агрегата сболчиваются с фундаментом. Резино-металлические амортизаторы состоят из верхнего и нижнего угольников и завинченных между ними пластин (резиновых элементов). Резиновая пластина является прямоугольной резиновой колодкой с определенной упругостью, сцепленной посредством вулканизации с двумя стальными щеками для возможности прикрепления ее к угольникам.

3. Стойка-упор состоит из собственно стойки, к которой прикреплена пластина (резиновый элемент), и лапы. Стойки сболчиваются с судовым фундаментом, а лапы с цоколем. При монтаже агрегата лапа стойки-упора устанавливается так, чтобы ее стопа располагалась под резиновой пластиной стойки и таким образом, ограничивала амплитуды колебаний агрегата от боковых качек судна кверху. Для возможности транспортировки комплектного агрегата отвинчивают от цоколя располагающиеся снаружи четыре лапы стоек-упоров и заменяют их четырьмя подъемными ушками.
