лаба2
Цель работы: изучение свойств биполярного транзистора в режиме постоянного тока и при переменном сигнале в зависимости от схемы его включения.
Характеристики биполярного транзистора П306А:
Тип прибора | Проводимость | Предельные значения параметров при Т=25С | Значения параметров при Т=25С | |||||||
П306А | p-n-p | 80 | 0,4 | 10 | 0,05 | 5…35 | 0,1 | -60…+120 | ||
Схемы установок для исследования транзисторов:
Рис.
1
Схема с общей базой для исследования
выходных статических характеристик
биполярного транзистора
Рис.2 Схема для измерения входных характеристик биполярного транзистора в схеме с общей базой
Рис.3 Схема для измерения выходных характеристик биполярного транзистора в схеме с общим эмиттером
Рис.4 Схема для измерения входных характеристик биполярного транзистора в схеме с общим эмиттером
Таблицы произведённых измерений:
С общей базой:
Выходные характеристики:
Табл.1
0 мА | 2 мА | 4 мА | 6 мА | 8 мА | |||||||||
, мА | , В | , мА | , В | , мА | , В | , мА | , В | , мА | , В | ||||
-8 | -0,55 | -8 | -0,6 | -8 | -0,57 | -8 | -0,58 | -8 | -0,59 | ||||
-6 | -0,53 | -6 | -0,57 | -6 | -0,55 | -6 | -0,575 | -6 | -0,58 | ||||
-4 | -0,525 | -4 | -0,55 | -4 | -0,54 | -4 | -0,55 | -4 | -0,57 | ||||
-2 | -0,5 | -2 | -0,525 | -2 | -0,53 | -2 | -0,545 | -2 | -0,56 | ||||
-0,2 | -0,4 | 0 | -0,5 | 0 | -0,52 | 0 | -0,54 | 0 | -0,55 | ||||
-0,1 | -0,35 | -1 | -0,45 | 2 | -0,5 | 2 | -0,52 | 2 | -0,54 | ||||
0 | -0,3 | 1,8 | -0,4 | 3,8 | -0,4 | 4 | -0,5 | 4 | -0,51 | ||||
0,01 | 5 | 1,8 | -0,3 | 3,8 | -0,3 | 5 | -0,45 | 6 | -0,5 | ||||
— | — | 1,8 | 5 | 3,9 | 5 | 5,8 | -0,4 | 7,8 | -0,4 | ||||
— | — | — | — | — | — | 5,8 | -0,3 | 7,8 | -0,3 | ||||
— | — | — | — | — | — | 5,8 | 5 | 7,8 | 5 | ||||
Входные характеристики:
Табл.
2
-5 В | 0 В | |||
, мА | , В | , мА | , В | |
0 | 0 | 0 | 0 | |
0,01 | 0,4 | 0,01 | 0,4 | |
1 | 0,5 | 0,2 | 0,45 | |
2 | 0,56 | 0,4 | 0,46 | |
3 | 0,575 | 0,6 | 0,48 | |
4 | 0,58 | 0,8 | 0,5 | |
5 | 0,59 | 1,2 | 0,525 | |
6 | 0,595 | 1,4 | 0,53 | |
7 | 0,6 | 1,8 | 0,535 | |
8 | 0,61 | 3 | 0,55 | |
9 | 0,62 | 7,2 | 0,6 | |
С общим эмиттером:
Выходные характеристики:
Табл.
3
0 мА | 0,1 мА | 0,2 мА | 0,3 мА | 0,4 мА | |||||||||
, мА | , В | , мА | , В | , мА | , В | , мА | , В | , мА | , В | ||||
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||||
0,2 | 1 | 1,6 | 0,2 | 3,2 | 0,2 | 5 | 0,2 | 6 | 0,3 | ||||
0,2 | 5 | 1,8 | 0,5 | 3,5 | 0,5 | 5,1 | 0,5 | 6,5 | 0,4 | ||||
— | — | 1,9 | 2 | 3,5 | 1 | 5,2 | 1 | 6,7 | 1 | ||||
— | — | 1,9 | 4 | 3,6 | 2 | 5,3 | 2 | 6,8 | 2 | ||||
— | — | 2 | 5 | 3,6 | 4 | 5,4 | 3 | 6,85 | 3 | ||||
— | — | — | — | 3,7 | 5 | 5,4 | 4 | 6,9 | 4 | ||||
— | — | — | — | — | — | 5,45 | 5 | 7 | 5 | ||||
Входные характеристики:
Табл.
4
-5 В | 0 В | |||
, В | , мА | , В | , мА | |
0 | 0 | 0 | 0 | |
0,4 | 0 | 0,4 | 0 | |
0,5 | 0,04 | 0,45 | 0,3 | |
0,52 | 0,08 | 0,5 | 1 | |
0,55 | 0,1 | 0,52 | 2 | |
0,57 | 0,2 | 0,54 | 3 | |
0,58 | 0,3 | 0,55 | 4 | |
0,6 | 0,4 | 0,56 | 5 | |
0,63 | 0,6 | 0,58 | 7 | |
0,65 | 0,8 | 0,59 | 10 | |
0,67 | 1 |
|
| |
Графики, построенные по результатам измерений:
С общей базой:
Рис.
5
Выходные характеристики биполярного
транзистора с общей базой
Рис.6 Входные характеристики биполярного транзистора с общей базой
С общим эмиттером:
Рис.7 Выходные характеристики биполярного транзистора с общим эмиттером
Рис.8 Входные характеристики биполярного транзистора с общим эмиттером
Расчётные значения h-параметров:
Соседние файлы в папке Архив WinRAR_1
- #
09.02.2015508.2 Кб6лаба2.docx
- #
09.02.201533.29 Кб5лаба2.xlsx
- #
09.02.201569.46 Кб10Лаба3.docx
- #
09.02.201516.34 Кб6Лаба3.xlsx
- #
09.02.
2015100.69 Кб6Лаба4.docx - #
09.02.201516.57 Кб5Лаба4.xlsx
2015100.69 Кб6Лаба4.docxП304 — Транзисторы — Радиодетали — Каталог
»
Витрина» Радиодетали » Транзисторы » П304

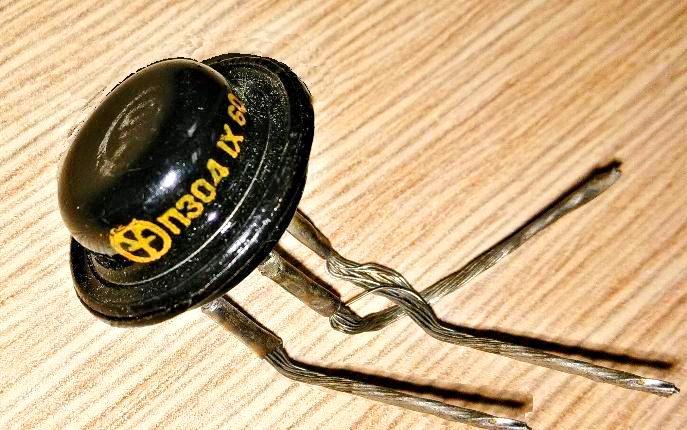

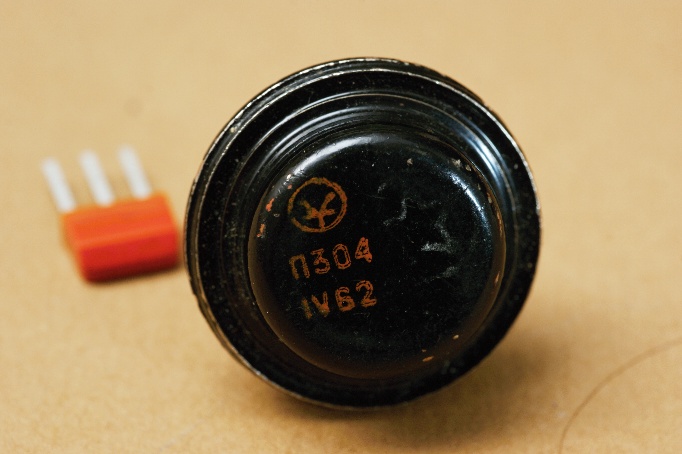

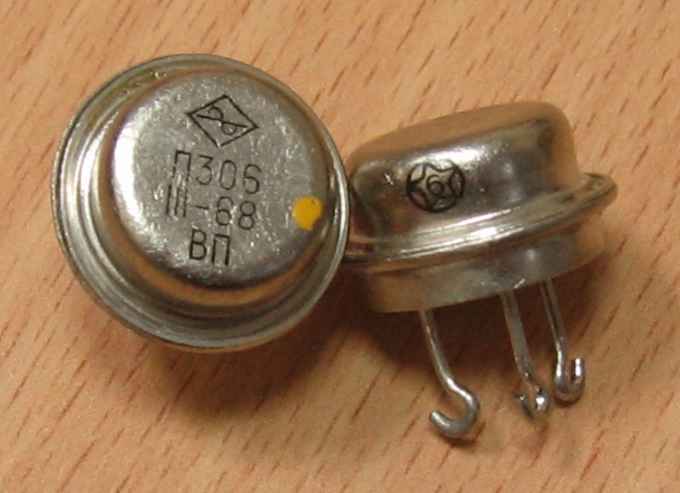

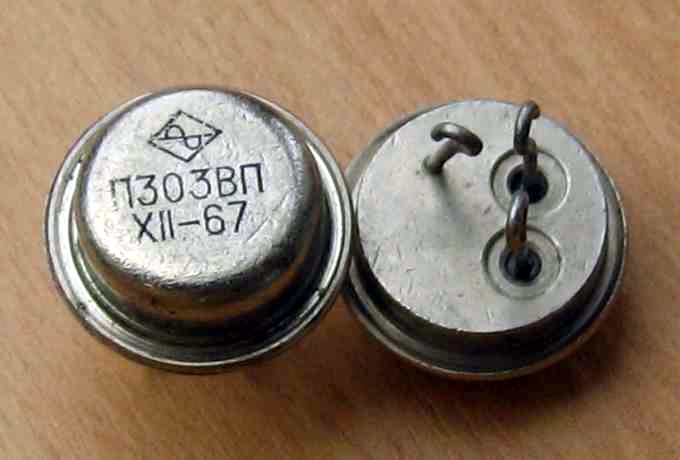

| П304 П304 П302, П303, П303А, П304, П304А, П306, П306А Транзисторы кремниевые p-n-p усилительные низкочастотные мощные. Предназначены для применения в схемах усиления низкой частоты и преобразователях постоянного напряжения. Выпускаются в металлостеклянном корпусе с жесткими выводами. Обозначение типа приводится на корпусе. Масса транзистора не более 10 г. Электрические параметры Сопротивление насыщения коллектор-эмиттер при IК = 150 мА, IБ = 50 мА не менее: при Т = 298 К П303, П303А, П306 — 20 Ом при IЭ = 120 мА: П302 не менее — 10 при IЭ = 60 мА П304 не менее — 5 при IЭ = 50 мА П306А — 5-35 Граничная частота коэффициента передачи тока в схеме с общим эмиттером при UКБ = 20 В не менее: при IЭ = 120 мА: П302 — 200 кГц Входное напряжение не более: при UКБ = 10 В, IК = 300 мА: П302 — 6 В при UКБ = 15 В, IК = 200 мА — 4 В Обратный ток коллектора: при Т = 298 К, UКБ = 30 В П302; при UКБ = 60 В П303, П303А, П304, П306; при UКБ = 80 В П306А не более — 100 мкА при Т = 298 К, UКЭ = 40 В П302; при UКЭ = 70 В П303, П303А, П306; при UКЭ = 100 В П304, П306А не более — 1 мА Постоянное напряжение коллектор-эмиттер при RБЭ ≤ 100 Ом: при Т = 298 К: П302 — 30 В П302 — 35 В П302 — 18 В П306, П306А — 0,4 А Постоянный ток базы П302, П303, П303А, П304 — 0,2 А Постоянная рассеиваемая мощность: с теплоотводом: при ТК = 323 К — 10 Вт при Т = 323 К — 1 Вт Общее тепловое сопротивление: переход-корпус — 10 К/Вт Примечание. Пайка подводящих проводов допускается только к крючкам выводов транзистора. При пайке не допускаются изгибы и боковые натяжения выводов. | |
