Педали на машине расположение: Расположение педалей в машине с разными коробками передач

Содержание

Советы, как правильно нажимать на педали

Расположение педалей в автомобиле: 2 типа конструкции

При обучении правил вождения ТС, молодые автовладельцы знакомятся с тем, как обустроено водительское место. Одним из основных способов управления являются педали.

Порядок расположения педалей в машине

Расположение педалей в машине зависит от вида трансмиссии. Первые авто были снабжены механической коробкой передач.

Первый прототип рычагов появился на знаменитой машине Ford T. В то время систему зажигания включали кнопкой.

Педали располагались под рулевой колонкой. Их было три:

  1. С левой стороны – отвечала за сцепление.
  2. Посередине – была нужна для заднего хода
  3. Справа – использовалась для торможения.
Механическая КПП

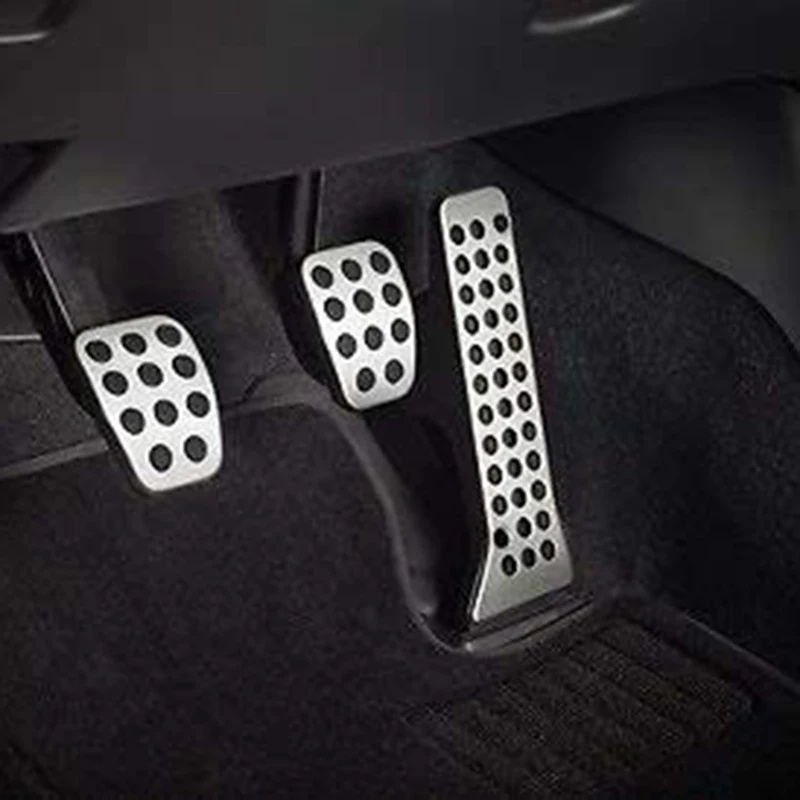

Расположение педалей в автомобиле с механической коробкой сконструировано следующим образом:

  • слева – сцепление;
  • по центру – тормоз;
  • по правую сторону – газ.

В первую очередь водителю следует определить где находятся педали тормоза и сцепления. Дело в том, что в авто с механикой для торможения требуется выжать сразу две педали. Опытные водители утверждают, что сцепление следует нажимать на секунду раньше.

Чтобы начать передвижение, требуется отпустить сцепление. Следует запомнить, педаль сцепления в авто с МКПП нажимают только левой ногой. Все время держать на ней ногу не стоит: она так быстро устанет, да и само сцепление быстрее изнашивается, поскольку постоянно пребывает под увеличенной нагрузкой.

Для того, чтобы ТС начало двигаться, рычаг сначала надавливают до упора, затем плавно отпускают.

Коробка – автомат

Расположение педалей в машине с коробкой автомат несколько отличается. Здесь всего два рычага: газа и тормоза. Расположение педалей в автомобиле с механической КПП такое же.

Тормоз в машине необходим для своевременной остановки ТС. При нажимании на него сразу зажигаются стоп-сигналы.

В авто с коробкой-автомат присутствует рычаг стояночного тормоза, который еще называют «ножником». Он находится слева и используется вместо ручника. Плавное придавливание на него приводит к фиксации ее храповиком, как и самого авто.

Педаль газа или, как ее еще называют, управления дроссельной заслонкой находится в обеих видах авто. Она необходима для урегулирования способа передвижения. Чем сильнее прижимать на нее, тем больше увеличиваются обороты двигателя и повышается скорость.

Она располагается ближе к днищу. Кроме того, форма ее более узкая. Когда на нее перестают придавливать, происходит возвращение на свою позицию.

Эти педали в машине расположены так:

  • справа – находится газ;
  • по левую сторону – торможение.

Автовладельцам следует запомнить, что обе педали в машине управляются только правой ногой.

Левая задействована исключительно для сцепления, поэтому в некоторых машинах есть опора для ноги. Поскольку правая нога задействована больше, для нее не предусмотрено подставки, даже если в ТС есть круиз-контроль.

Если в авто установлена АКПП, не стоит пытаться сразу нажать на оба рычага, поскольку это приведет к повреждению коробки передач.

Независимо от того, какая КПП установлена в авто, на рычаги придавливать надо плавно, без резких движений. Конечно, если не потребуется экстренно затормозить.

Педали могут быть установлены как в висячем положении, так и напольном. Считается, что, если они будут на полу, то водителю так удобнее.

Педали в учебном авто

Каждый автолюбитель перед получением водительского удостоверения проходил обучение в автошколе. Обязательным этапом является езда на машине. Согласно правилам, к ней предъявляются особые требования.

Если ТС оснащено механической КПП, то оно должны быть оснащено дополнительными рычагами сцепления и тормоза. Это делается для того, чтобы инструктор в случае необходимости взял управление на себя.

Дублирующие педали изготавливают и устанавливают на каждую марку авто отдельно. Тип и размер зависят от марки. В конструкции встречается как два, так и три рычага. Кроме того, их расположение тоже может быть различным – слева или справа.

Работают они независимо от штатных рычагов. Конструкция позволяет быстро их демонтировать или привести в непригодное состояние. Это необходимо для того, чтобы исключить возможность использования пассажиром.

Как размещены педали в праворукой машине?

Некоторые производители изготавливают авто с правым рулем. Конечно, они сконструированы для передвижения в странах с левосторонним направлением движения. Многие считают, что педали, как и руль, располагаются зеркально. Однако это не так. Педали находятся в машине в том же порядке, что и в авто с левой рулевой колонкой. Единственное отличие – положение водителя.

Размещение педалей в различных видах авто всегда одинаковое, независимо от того, где находится руль.

Какие педали есть в автомобиле, и каков порядок их расположения

При выборе автомобиля покупатели обращают особое внимание на эргономику и удобство управления транспортным средством. Средствами управления можно считать не только руль, но также коробку передач и используемые в авто педали. При расположении педалей в автомобиле все автопроизводители придерживаются общепринятых стандартов.

Интересно и то, что на одинаковых машинах их количество может отличаться. Это напрямую зависит от того, какая именно коробка переключения передач предусмотрена в конкретной комплектации. На механике рычагов управления больше, на машинах с автоматом их меньше, поскольку потребность в одной из педалей исчезает.

Первые автомобили оснащались исключительно механическими трансмиссиями, что позволяло контролировать поведение машины, её скорость. Привыкшие к МКПП водители отмечают, что механика позволяет полностью чувствовать автомобиль, тем самым ощущать себя главным.

Затем появились автоматические коробки. Работа с ними стала куда проще. Да, многие могут утверждать, что механика является основой, и только такая коробка даёт возможность выжать из машины максимум. В настоящее время необязательно уметь работать с МКПП, если вы покупаете авто с коробкой автомат.

Как расположены педали в машине

Основной проблемой для начинающего водителя является синхронизация работы рук и ног. Для того чтобы все движения происходили у вас на подсознательном уровне, «на автомате», необходимо точно представлять, для чего какие педали предназначены и как они расположены.

Количество педалей, установленных в автомобиле, зависит от типа трансмиссии, которой он оборудован. На автомобилях с механической коробкой переключения передач (МКПП) их три: педаль выключения сцепления, педаль тормоза и педаль управления дроссельной заслонкой, в просторечии «газ». В автомобилях с автоматической коробкой переключения передач (АКПП) педалей на одну меньше: педаль тормоза и педаль газа. Педаль выключения сцепления отсутствует.

Педаль управления дроссельной заслонкой (педаль газа) присутствует на всех типах автомобилей без исключения. Служит для плавного регулирования мощности двигателя, которую вы выбираете в каждый момент движения. По расположению в салоне автомобиля является правой, относительно остальных педалей. Управляется только правой ногой. Нажимая на педаль газа, мы увеличиваем обороты двигателя, тем самым увеличивая его мощность. Отпуская педаль, мы «сбрасываем газ», уменьшая обороты двигателя.

Педалью тормоза также снабжены все типы автомобилей. Она служит для управления замедлением машины в процессе движения. Всегда находится слева от педали управления дроссельной заслонкой (в автомобилях с МКПП посредине). Управляется только правой ногой. Самая важная из всех педалей, так как иногда, во избежание аварии, требуется и экстренное торможение.

Педаль выключения сцепления присутствует только в автомобилях с механической коробкой переключения передач (МКПП). Она служит для разрыва потока мощности между двигателем и коробкой передач. Управляется только левой ногой. При нажатии на педаль происходит временный разрыв механической связи между двигателем и МКПП, в этот момент можно быстро без «хруста» в шестернях выбрать нужную передачу.

Несколько рекомендаций напоследок – нажимайте на педали плавно, без резких движений (за исключением экстренного торможения). На автомобилях, оборудованных АКПП, никогда не нажимайте одновременно педали «газ» и «тормоз» – возможна фатальная поломка коробки передач. Удачи на дорогах!

Неисправности электронной педали газа

Все неполадки Е-газа связаны с электрической составляющей — ломаться здесь особо нечему. Обычно не работает датчик или обрывается проводка. Чтобы восстановить работоспособность Е-газа, нужно демонтировать педаль. Держится она на трёх болтах — на многих авто снимается за 5 минут без демонтажа обшивки.

Дальнейшие действия:

  • осмотреть на чистоту контакты, а провода — тщательно на дефекты;
  • если повреждения не выявляются, потенциометр вскрыть;
  • угольную пыль продуть, а дорожки аккуратно протереть ваточкой.

Контактные дорожки часто изнашиваются в одном месте, особенно на возрастных машинах. В данном случае можно изменить положение контактов, сместив плату в сторону неповреждённых дорожек. Сначала иголкой аккуратно поддеваются лапки контактов по одному. Затем микросхема сдвигается, крышка фиксируется несколько выше или ниже. Полмиллиметра даже здесь даст положительный эффект. Также проводится диагностика крышки — не гуляет ли она свободно.

Сперва ничего не изменяется, так как система за это время ещё не успевает адаптироваться. Но по истечении 15-20 минут характер работы становится другим — автомобиль начинает бегать как новый.

Признаки неисправности

Электронная педаль газа признаки неисправности имеет следующие:

  • слабый разгон оборотов;
  • появление аварийного сигнала на торпеде;
  • низкий порог чувствительности педали;
  • неправильная работа дросселя;
  • акселератор вообще не реагирует на нажатие.

Самый распространённый признак — автомобиль едет только на холостом ходе, после перезапуска ситуация нормализуется. Через 5-10 минут всё повторяется.

Как проверить неисправность

Проверяется электронная педаль газа непосредственно на автомобиле. После снятия стеклоочистителя и облицовки, а также главного элемента жидкостной системы и фиксаторов кронштейна, можно увидеть резиновый кожух. Под ним и расположен механизм Е-газа. Настройке педаль подвергается в случае несоответствия с нормальным значением. Верный диапазон устанавливается вольтметром, согласно руководству по эксплуатации конкретного двигателя.

Как расположены педаль газ, тормоз и сцепление в машине?

Как расположены педаль газ, тормоз и сцепление в машине?

Как всем известно педали газ, тормоз и сцепление расположены в машине следующим образом .С левой стороны находится педаль сцепления затем идт тормоз и самая правая педаль газа.В машинах оснащнных автоматической коробкой передач бывает две педали тормоз и газ.

Так как я с 2009 года за рулем, могу рассказать как и где расположены педали. Педали в машине расположены на водительской стороне, в ногах водителя. Если смотреть слева направо, то сначала идет сцепление, затем тормоз (средняя педаль), ну и на последнем месте газ.

Ну, если водитель сидит слева, то в левой части машины, если справа, то в правой. Самая ближняя к окну – сцепление (есть только при механической коробке), затем – самая большая – педаль тормоза, ну и потом уже, поменьше – педаль газа.

Педаль сцепления крайняя слева. В центре расположена педаль тормоза. Крайняя справа – педаль газа. Это в автомобиле с механической коробкой переключения передач. В автомобиле с автоматической коробкой всего две педали: левая – тормоз, правая – газ.

Что такое электронная педаль газа

Е-газ в отличие от механической педали, представляет собой нечто сродни модулю, включающему множество электронных компонентов. Механизм почти совершенный, с налаженной системой передачи информации. Он не связан с двигателем напрямую — всю работу берёт на себя блок управления. Технология electronic pedal максимально упрощена, поэтому отличается надёжностью и лучше интегрируется с другими новейшими системами авто.

Электронный газ — более действенная технология, позволяющая точнее откалибровать подачу топлива на современных инжекторах. Его часто называют кнопкой, изменение угла которой посредством микрочипа трансформируется в электрический импульс. Сигнал подаётся на ЭСУД. От конкретного положения педали меняется интенсивность поступления горючего.

Три верных друга

Теперь самое время познакомиться с педалями на «механике». Слева находится сцепление, посредине – тормоз, а справа – газ. Скажу, что такое расположение одинаково как для праворульных, так и для леворульных автомобилей. Поэтому запоминать придется один раз, даже если впоследствии понадобится пересесть на другой автомобиль с механической КПП.

В машине, работающей на «механике», сцепление отвечает за:

  • плавное трогание с места;
  • отключение мотора от КПП;
  • переключение передач.

Убедитесь в том, что вы полностью выжимаете сцепление. Для этого просто нажмите на него левой ногой. Переключать передачи можете только тогда, когда сцепление полностью выжато.

Как делал я? Вначале я нажимал педали по очереди, затем вразброс, стараясь запомнить и привыкнуть к их расположению. Газ и тормоз нажимал правой ногой поочередно. В самом начале, главное, запомнить правильное расположение и не путаться.

Работа с педалями

Как пользоваться педалью сцепления на «механике»? Попробуйте выжать сцепление «в пол» и переключить рычаг КПП в положение одной из скоростей. После того как включили передачу, плавно отпустите педаль. Никаких резких рывков и резких движений. Я так делал несколько раз подряд, пока не запомнил свои ощущения.

Прежде всего, обязательно убедитесь, что тормоза в вашем автомобиле исправны. Тренироваться на неисправных тормозах – пустое занятие, которое не даст никаких результатов. Да и учиться управлять таким автомобилем довольно рискованно.

Очень важно запомнить и почувствовать, какой должна быть педаль, ее жесткость, чтобы вовремя заметить неисправность. Если она:

  1. Слишком мягкая и при небольшом нажатии резко уходит в пол.
  2. Излишне жёсткая, когда следует прилагать большие усилия, чтобы выжать тормоз.

Это говорит о наличии неисправностей. Если при нажатии вы испытываете подобные ощущения, то это серьезный повод обратиться в автосервис. Педаль тормоза в машине на «механике» расположена по центру. Чтобы привести ее в действие нажмите на нее правой ногой. Чтобы затормозить, при включении скорости одновременно нужно выжать тормоз и сцепление. По собственному опыту скажу, что сцепление надо нажимать на некоторую долю секунды быстрее, чем тормоз.

Педаль газа расположена справа. Нажимая или отпуская ее правой ногой, вы даете команду топливной системе автомобиля увеличить или уменьшить подачу топливной смеси. В результате подобных действий ваш автомобиль будет набирать или сбрасывать скорость. Чем сильнее нажимаете на газ, тем выше будет скорость движения. На видео выше ещё раз всё подробно расписано — стоит посмотреть. Расположение педалей на «механике» можно посмотреть на фото выше. Так вам будет понятно, что к чему. Уверен, что уже после нескольких занятий вы легко сможете управлять своим автомобилем.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2020 ГОДА ВЫПУСКА

Итак, ты села в машину и видишь у себя под ногами целых три педали, да еще какая-то палка с ручкой торчит возле твоего правого колена. Что делать, ведь ноги-то всего две!

В машине с автоматом у тебя было всего две педали, «газ» и «тормоз», а тут столько вариантов! Самое главное – запомнить расположение педалей, – левая педаль – это педаль сцепления, без нее машина не тронется с места; средняя педаль – педаль тормоза, с ее помощью у тебя есть возможность не врезаться в стоящий впереди грузовик. Ну а правая – это педаль, которую мы все очень любим – педаль газа, и чем глубже ты вдавишь эту педальку в пол, тем выше будет твоя скорость при езде (хотя, в черте города лучше не увлекаться).

Левую педаль нужно нажимать левой ногой, а среднюю и правую – правой ногой; только не одновременно, а по очереди.

«НАЖИМАЕМ НА ПЕДАЛИ»

«НАЖИМАЕМ НА ПЕДАЛИ»

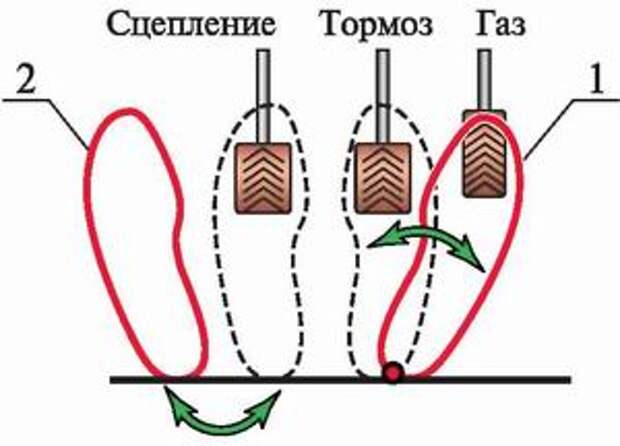

Техника выполнения операций с педалями управления влияет на точность и плавность изменения скорости движения в штатных ситуациях, возможность реализации скоростных и тормозных свойств в нештатных режимах движения. Описанная в предыдущей статье техника руления отличается от того, что сегодня осваивает водитель в процессе обучения в автошколе. Операции с педалями не имеют принципиальных отличий. Но есть нюансы, о которых в учебной литературе обычно не говорится. Их мы и рассмотрим.
Прежде всего, заметим, что мы будем рассматривать действия водителя, находящегося в оптимальной позе. При управлении педалью скорости (в различных литературных источниках ее называют: педалью газа, дросселя, подачи топлива, акселератором) важно, чтобы оптимальное положение водителя сохранялось в процессе перемещения педали из положения холостого хода в положение полной подачи топлива. Для этого необходимо найти такое положение пятки, при котором она остается на месте. Поскольку стопа правой ноги большую часть времени движения «давит» на педаль скорости, точка ее контакта с педалью должна находиться у основания пальцев. Если нажимать пальцами, то будут задействованы мышцы, которые не предназначены для восприятия статических нагрузок. Поэтому быстро возникнут болевые ощущения. На рис. 1 показано положение стопы и изменение угла в голеностопном суставе для описанного случая. Если ход педали скорости превышает 50—55 мм, то ее перемещение только за счет изменения угла в голеностопном суставе станет неудобным. Чтобы сохранить изменение угла в оптимальных пределах, приходится перемещать пятку.

Это создает меньшее неудобство, чем очень большой или слишком малый угол в голеностопном суставе.
Возможность удобно регулировать положение педали скорости позволяет плавно изменять и точно стабилизировать скорость автомобиля, надежнее устранять буксование ведущих колес на скользкой дороге.
Чтобы затормозить, необходимо перенести правую ногу с педали скорости на педаль тормоза. Время, необходимое для этого, входит составной частью во время реакции водителя. Поэтому вполне естественно появилась красивая идея сокращения времени переноса ноги путем такого расположения педалей тормоза и сцепления, при котором это можно делать, не отрывая пятку от пола поворотом ступни. Но на практике все оказалось сложнее, так как, процесс торможения состоит не в простом нажатии на педаль тормоза, а в регулировании ее положения для достижения необходимого замедления и сохранения поперечной устойчивости против скольжения колес. Естественно, что это можно делать наилучшим образом, если и в момент переноса ноги на педаль тормоза, и нажав на нее «до упора», водитель остается в удобной позе.
Но если расположить педали тормоза и скорости в одной плоскости, то при удобном положении ноги на педали скорости, педаль тормоза «убежит» от водителя, поскольку ее ход на 30—40мм больше. Если же при торможении «до пола» поза водителя остается удобной, при переносе ноги на педаль скорости придется сильно согнуть колено. «Прелесть» такого расположения педалей хорошо ощущают водители заднеприводных ВАЗов. Поэтому когда педаль скорости на 20—30мм находится дальше от водителя, чем педаль тормоза, это является условием сохранения удобной позы в процессе управления автомобилем. На рис. 2 и 3 показано, что при оптимальной позе при переносе ноги на педаль тормоза, углы между бедром и туловищем, в колене изменяются незначительно, что и  обеспечивает удобство выполнения операций. А что происходит, когда поза неудобная, показано на рис. 4.
Тормозить, не отрывая пятку от пола, неудобно не только потому, что ход педали тормоза больше, чем у педали скорости. Для их перемещения необходимо прикладывать различные усилия.
Так, максимальное усилие на педали акселератора равно 5—8 кГс. А для педали тормоза эта величина является «порогом», при преодолении которого начинается ее рабочий ход.
Максимальное усилие у хороших тормозов составляет 20— 40кГс. Поворотом стопы создать такое усилие невозможно.
Поэтому нажимать на педаль тормоза необходимо перемещением бедра при фиксированном угле в голеностопном суставе, как это показано на рис. 5. Очень важно, что такой способ позволяет перемещать педаль тормоза с максимальной частотой, регулируя достаточно точно амплитуду перемещения. При торможении с предельным замедлением это обеспечивает движение без заноса или сноса. В то же время, имеется ситуация, когда перемещать педаль тормоза целесообразно изменением угла в голеностопном суставе, опираясь пяткой на пол. Это следует делать при торможении на скользкой дороге, когда необходимо сильно ограничивать тормозную силу и регулировать ее в узком диапазоне.
Современные автомобили, как правило, имеют усилитель тормозов. Многие из них настолько «эффективны», что педаль тормоза становится очень «легкой». О том, как это влияет на качество управления, можно судить по результатам испытаний легкового автомобиля с включенным и выключенным усилителем. В первом случае максимальное усилие равнялось 8 кГс, во втором 30 кГс. При торможении на заданном отрезке пути с усилителем отклонение среднего замедления от максимального составило 30%, а без усилителя 15%. При усложнении ситуации, когда коэффициент сцепления под колесами разных бортов отличался в два раза, среднее замедление, которое можно было реализовать без потери курсовой устойчивости, с усилителем составило 84% от замедления, когда он был отключен. Выводы, которые вытекают из изложенного, следующие: если у автомобиля «легкая» педаль тормоза, то при движении в потоке шансы на то, что следующий сзади автомобиль «догонит» ваш, повышаются. А при торможении на скользкой дороге увеличивается вероятность заноса. Чтобы уменьшить эти шансы, вам придется тормозить изменением угла в голеностопном суставе, опираясь пяткой о пол.

Возможен еще один недостаток автомобиля, когда при перемещении педали тормоза пятка упирается в пол раньше, чем педаль дойдет «до упора». В этом случае ее приходится «дожимать» поворотом ступни, как показано на рис. 6. Поскольку это ухудшает возможности реализации тормозных свойств автомобиля, об этом не следует забывать, выбирая скорость и дистанцию.
Очевидно, что замечания, относящиеся к выполнению операций с педалью тормоза, в равной мере применимы и к действиям с педалью сцепления с учетом того, что педаль сцепления всегда перемещается движением бедра.
Нельзя не сказать несколько слов о типичной ошибке, допускаемой при переключении передач. Она состоит в том, что при необходимости быстро переключить передачу делается попытка перемещать рычаг в поперечном направлении раньше, чем он встанет в нейтральное положение. При спокойном переключении передач эта ошибка проявляется в наложении мелких поперечных движений, в пределах люфта, на перемещение рычага в продольном направлении. Для устранения этого необходимо заставлять себя двигать рычаг только в продольном направлении до тех пор, пока он не дойдет до нейтрального положения.
В завершение следует еще раз напомнить о том, что автоматизм выполнения операций с органами управления является фундаментом мастерства водителя. Поэтому, если вы хотите достичь его, необходимо научиться контролировать их выполнение и анализировать свои ошибки.

<<О.В. Майборода «Уроки вождения»>>

Средняя стоимость датчика положения педали акселератора по стране в 2023 году составляет 520 долларов США

Сэкономьте 10-40% на обслуживании и ремонте вашего автомобиля. Мы можем гарантировать, что любая услуга, которую вы заказываете через нас, будет стоить вам меньше, чем любая розничная цена, которую вы можете найти. .

В Дюссельдорфе люди, бронирующие билеты через CarAdvise, экономят в среднем 0 долларов США на замене датчика положения педали акселератора.

Зафиксируйте эту цену сейчас.

часа мин сек

ЗАКАЗАТЬ УСЛУГУ СЕЙЧАС

часа мин сек

Нам доверяют ведущие магазины и бренды страны

Средняя стоимость замены датчика положения педали акселератора по стране


для популярных автомобилей:

GMC Terrain

Ср. стоимость
411 $

Шевроле Сильверадо 1500

Ср. стоимость
$15

Что такое датчик положения педали акселератора и как он работает?

Датчик положения педали акселератора — это компонент напольной педали, который вы нажимаете, чтобы привести в действие дроссельную заслонку двигателя.

На старых автомобилях с механическими дросселями и педалями акселератора от педали до дроссельной заслонки тянулся трос. Когда водитель нажимал на педаль акселератора, трос приводил в действие дроссельную заслонку подобно тому, как рычаг ручного тормоза велосипеда приводит в действие тормозные колодки, чтобы сжать колесо.

Нажмите на педаль, переместите трос, откройте дроссельную заслонку, и обороты двигателя увеличатся.

Это уже не относится к современным автомобилям, использующим технологию Drive-by-Wire. Теперь все сообщения между педалью акселератора и двигателем передаются в электронном виде. Нет больше кабеля. Вместо этого, когда вы нажимаете на педаль, датчик положения педали акселератора определяет, насколько она сдвинулась. Эти данные преобразуются в напряжение и отправляются по проводу в модуль управления двигателем (ECM), а ECM сообщает дроссельной заслонке, насколько нужно открывать или закрывать.

Как узнать, нуждается ли мой автомобиль в замене датчика положения педали акселератора?

Датчик положения педали акселератора отвечает за передачу запроса водителя на большую или меньшую скорость при нажатии или отпускании педали. Поэтому, если есть проблема с датчиком, вероятно, будут проблемы с реакцией вашего двигателя на ваш ввод. Если датчик выходит из строя, вы можете заметить один или несколько из следующих признаков:

Скорость холостого хода вашего двигателя увеличивается без вашего участия

Ваш автомобиль не реагирует на нажатие педали акселератора

Частота вращения двигателя прерывистая

Загорается индикатор проверки двигателя
