Переключение Скоростей на Велосипеде — Как Правильно Переключать Передачи (Shimano, Sram)

    Большинство современных велосипедов оборудованы скоростными трансмиссиями и новичкам порой очень трудно разобраться как правильно менять передачи на их велосипедах. В догонку, наш менталитет заставляет прочитать инструкцию только после того, как устройство сломано. В этой статье мы рассмотрим основные правила и рекомендации по переключению скоростей, а также затронем тему ухода за системой переключения и начнем с азов — устройства системы переключения скоростей на велосипеде.

    Устройство переключения скоростей велосипедов

    Велосипедная трансмиссия — это, пожалуй, один из самых сложных механических узлов. Ну и конечно же самый важный, ведь именно он приводит в движение велосипед, передавая усилия ног через педали, шатуны, звездочки и цепь к заднему колесу. Не важно сколько скоростей на велосипеде, вы должны знать устройство их переключения, хотя бы для того, чтобы правильно произнести название нужной детали в веломагазине. Итак, системы переключения бывают двух видов:

  1. односкоростные
  2. многоскоростные

    С первым пунктом все просто, мы имеем классический состав элементов: передняя + задняя звезда, а между ними цепь. От размера шестеренок (количества зубьев) будет зависеть то, с каким коэффициентом конвертируются усилия ваших ног чтобы передать их на заднее колесо. Зачастую производители используют средние значения, чтобы велосипедист на односкоростном байке чувствовал себя уверенно по ровным участкам, ему хватало сил покорить небольшой подъем и немного разогнаться со спуска. Если соотношение его не устраивает, можно увеличить или уменьшить количество зубъев на одной из звездочек, тем самым обеспечив оптимальную нагрузку.

    Многоскоростные трансмиссии отличаются намного более широким диапазоном передач, доступным для наездника в одном или нескольких движениях пальцев рук. Наличие выбора скоростей дает возможность сделать езду динамичнее, быстрее и интереснее. Да что там, скоростные велосипеды позволяют ехать там, где и пешком тяжело подниматься, а также разогнаться практически как автомобиль (пускай короткий промежуток времени). Велосипеды со скоростями имеют намного более сложное строение и требуют особой подготовки к управлению.

    Рассмотрим состав трансмиссии на велосипеде со скоростями: передние звезды, передний переключатель, цепь, задние звезды, задний переключатель и самое главное — ручки переключения передач велосипеда. Кроме того, стоит упомянуть такие крошечные, но очень важные элементы как тросы и рубашки (провода в топовых версиях), с их помощью движения ваших пальцев передаются на переключатели скоростей. Кроме количества скоростей, различают также и по устройству системы переключения: планетарная (шестерни разного диаметра находятся внутри задней втулки или кареточном узле велосипеда), или классический мультиспид, где все узлы видны наружу.


    Как правильно переключать скорости на велосипеде

    Сколько бы скоростей не было у вашего байка, вам обязательно нужно знать как правильно ими пользоваться, чтобы продлить ресурс компонентов трансмиссии и езда не превратилась в ночной кошмар с тресками или проскоками цепи. Важно помнить несколько правил, которые помогут сделать переключение передач легким, а главное безопасным.

  1. Изучите трансмиссию своего велосипеда — вы должны знать сколько у вас всего передач; какое количество звездочек находится впереди, а какое сзади; куда нужно двигать ручки переключения чтобы происходило увеличение или понижение нагрузки.
  2. Вращение педалей — это обязательное условие для того чтобы скорость переключилась. Недостаточно просто нажать  или повернуть рукоятку, важно сделать один полноценный оборот передних педалей, чтобы цепь заняла выбранную вами звезду впереди или сзади.
  3. Смена передач произойдет только в том случае, когда к педалям не прикладывается или подается минимальная нагрузка. Даже самый дорогой переключатель не способен сдвинуть цепь на соседнюю звездочку, если вы со всех сил давите не педали. Поэтому тренируйтесь делать это среди ровных участков, и со временем сможете менять передачи даже в самых сложных условиях.
  4. Следите за техническим состоянием системы переключения вашего велосипеда. Когда узлы не изношены, вовремя смазаны, а переключатели настроены, тогда смена передач происходит в одно мгновение.
  5. Помните, главное как можно больше ездить на велосипеде используя систему переключения передач. Выработанная мышечная память позволит менять передачи не смотря на трансмиссию или индикаторы на руле легкими движениями пальцев без скрипов и прочих неприятностей.

Статья в тему: Самостоятельная настройка заднего переключателя

    Расположение цепи на скоростном велосипеде

    Положение велосипедной цепи на определенных шестеренках также имеет некоторые особенности, которые влияют на четкость переключение скоростей и долговечность деталей трансмиссии. Несколько очень полезных советов: никогда не используйте самую маленькую звезду спереди и самую маленькую сзади. То же самое применимо к большой звезде впереди и большой звезде позади. Если вы пренебрегаете данным рекомендациями, в трансмиссии создается так называемый перекос цепи, который негативно скажется не только на ее долговечности, но и КПД велосипедиста. Дело в том что при сильном перекосе цепи, звенья оказывают пагубное влияние на зубья передних/задних звезд, загибая или зализывая их в одну из сторон. Также при неправильно выбранном соотношении звезд будут разбалтываться соединения между пинами и звеньями цепи ускоряя ее износ. Что касается КПД, то он снижается через увеличения трения между элементами трансмиссии, хоть и не существенно.


    Оптимальный диапазон передач на велосипеде

    В зависимости от подготовки велосипедиста или рельефа по которому ездит велосипед, вы используете какой-то определенный набор соотношений передних и задних звезд, что приводит к их ускоренному износу. Если вы никогда не включаете хотя бы 50% из существующих на вашем велосипеде скоростей, стоит задуматься об оптимизации не только их количества, но и передаточного отношения. К примеру, ваш велосипед обладает передними звездами с расчетом 22/32/42, а сзади кассета 12-32. При этом вы чаще всего включаете впереди шестерни 22 и 32, а сзади только средние звездочки. В таком случае стоит задуматься о смене кассеты на модель с меньшим количеством зубьев на большой стороне. К примеру, модификация 11-28 или 11-25. В таком случае вместо 3х звездочек сзади, вы станете использовать как минимум 5-6, ведь нагрузка между соседними передачами будет не так ощутима как на версии 11-32.

    То же самое можно сделать с передними звездами, но кроме уменьшения их размера, вы можете уменьшить количество скоростей, убрав 1 или даже 2 звезды. Кроме оптимизации нагрузки и более рационального использования деталей трансмиссии, вы немного снизите вес велосипеда ;). В случае с недостатком пониженных передач, стоит установить набор задних звезд с увеличенным количеством зубьев на большей стороне или уменьшить размер передних звезд.

    Поделитесь этой статьей с друзьями, и пишите свои вопросы в комментариях, мы с радостью подскажем!

Как правильно настроить переключатели скоростей на велосипеде

Каждый велосипедист рано или поздно сталкивается с проблемой плохого переключения передач на велосипеде.

Причин для этого может быть несколько – поврежденные тросики или загрязненные рубашки, растянутая цепь, некачественно настроенные передний или задний переключатели скоростей. Именно последнее обстоятельство наиболее критично влияет на качество переключения передач велосипеда и может превратить вашу поездку в сплошное мучение.

Многие новички доверяют данную процедуру опытным механикам. Это правильный подход. Но со временем понимаешь, что нужно учиться самостоятельно производить указанную настройку. Это не только поможет сэкономить определенную сумму денег на услугах веломеханика, но позволит самостоятельно, в любой момент, произвести регулировку скоростей, обеспечив идеальное переключение передач велосипеда на протяжении всей поездки. В данном тексте указаны конкретные шаги, следуя которым, даже начинающий велосипедист сможет самостоятельно отрегулировать скорости на своем велосипеде.

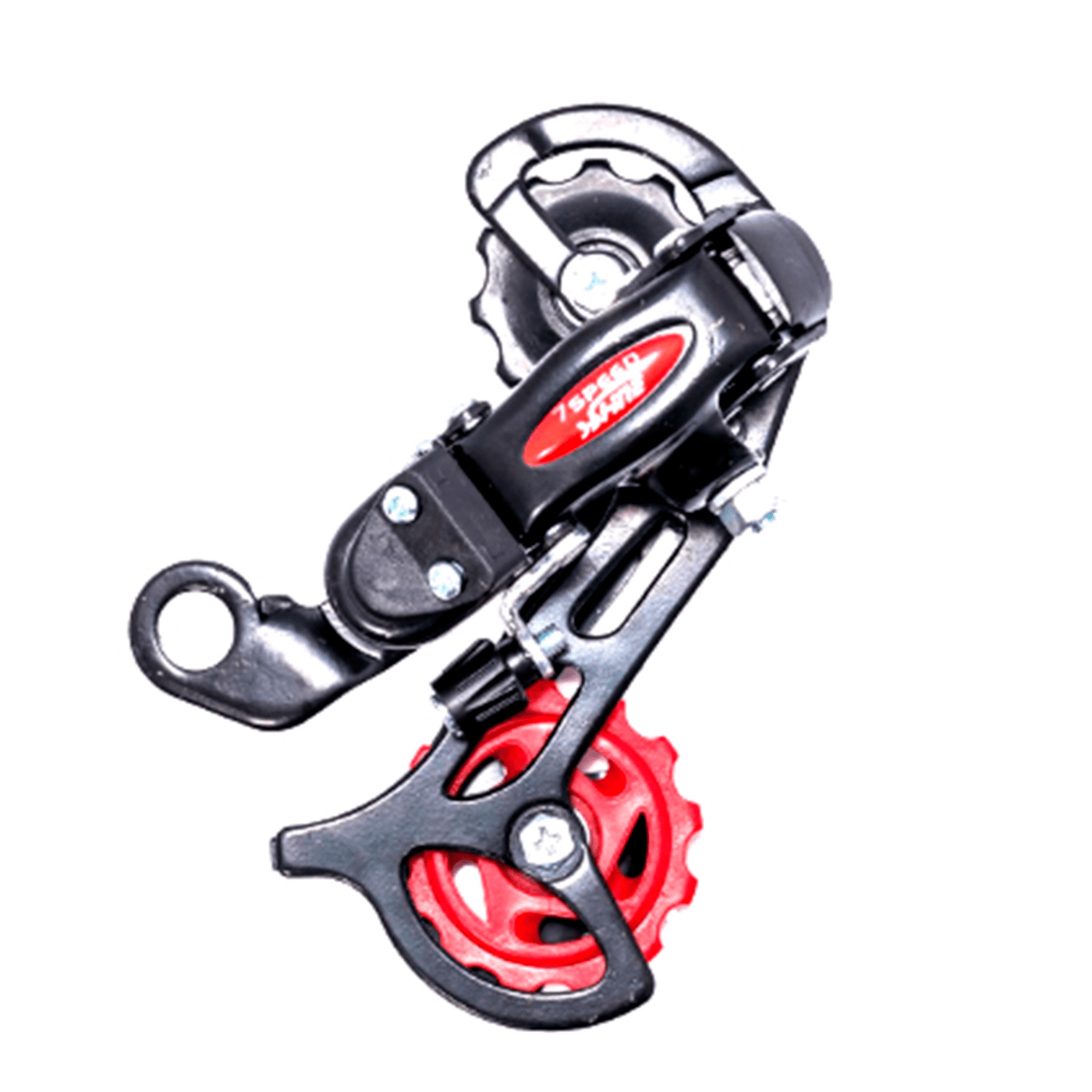

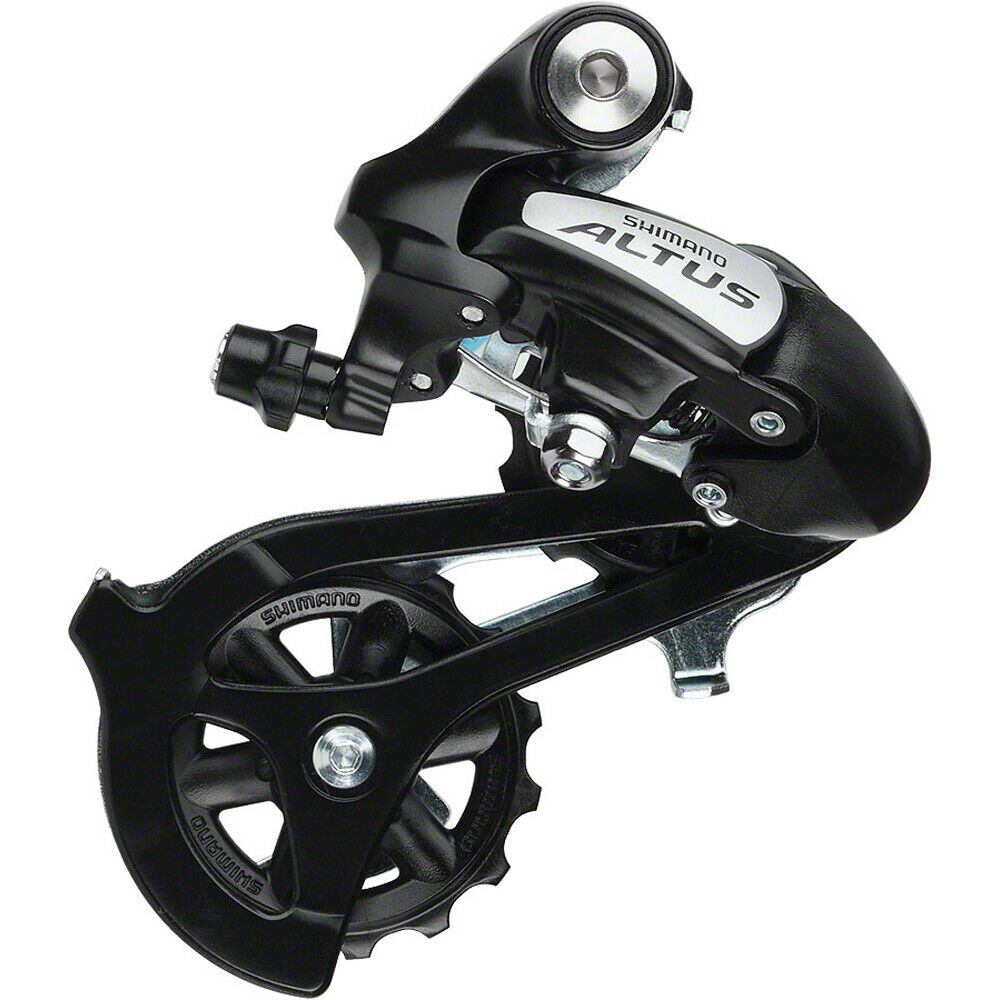

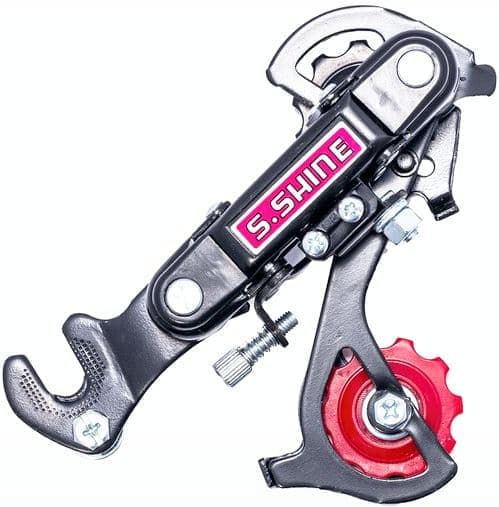

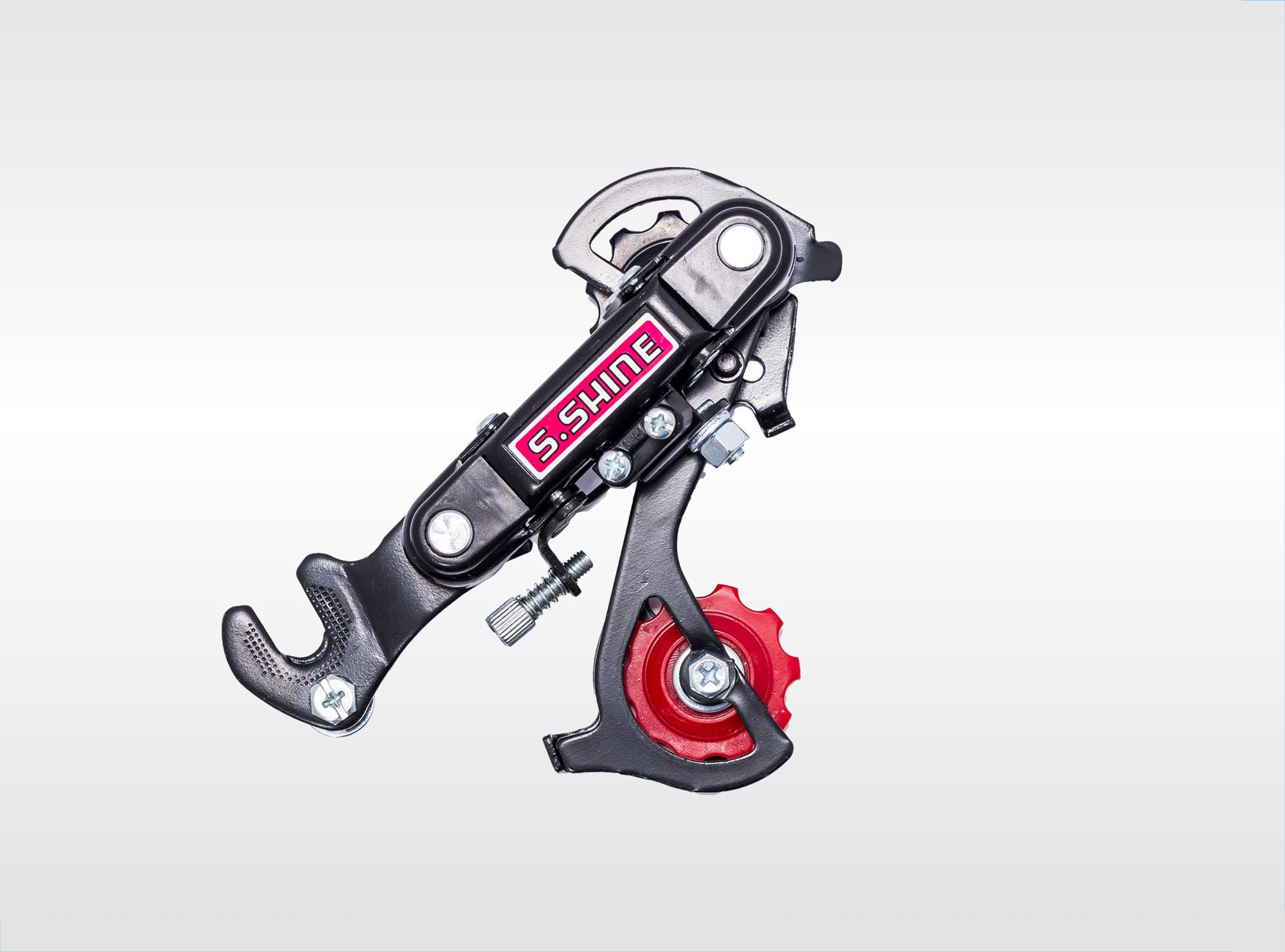

Настройка заднего переключателя скоростей.

Первое, с чего стоит начинать регулировку, это внешний осмотр задней перекидки. Нужно убедиться в надежности крепления и подвода тросика переключения передач, его целостности, чистоте и отсутствии износа верхнего и нижнего роликов переключателя. А также, ровности лапки, которая в процессе эксплуатации велосипеда может деформироваться при падении.

Проверить ровность лапки очень легко – нужно посмотреть на переключатель с тыльной его стороны и убедиться, что соответствующая звезда кассеты или трещотки, а также верхний и нижний ролик переключателя находятся на одной линии, перпендикулярной земле. Если все вышеперечисленные условия выполнены – можно смело переходить к настройке.

Необходимо установить цепь на минимальную заднюю звезду, соответственно включив на велосипеде максимальную заднюю скорость. Для осуществления настройки, как передняя, так и задняя перекидка имеют на своем корпусе два регулировочных винта, обозначающихся буквами H и L (High и Low соответственно). Так как в начале регулировки цепь была установлена на максимальную передачу сзади, для регулировки понадобиться именно винт с буквой H, отвечающий за регулировку высоких скоростей.

Вращая его по часовой или против часовой стрелки, добиваются такого положения лапки переключателя, чтобы оба ее ролика стояли строго на одной линии с самой маленькой задней звездой. После этого необходимо включить минимальную заднюю передачу, при которой цепь находится на самой большой звезде сзади. И уже другим винтом, который обозначается буквой L, произвести идентичную регулировку до выравнивания роликов с большой звездой.

Иногда возникает ситуация, когда после правильной и тщательной настройки и регулировки заднего переключателя скоростей возникает проблема, когда переключение плохо осуществляется на высокие или низкие передачи. Это происходит из-за сильного, или же слабого натяжения тросика переключения передач. Данная регулировка может производиться двумя способами – специальным регулятором на заднем переключателе, или же регулятором на ручке переключения передач (манетке). Какой именно из вариантов применяется на конкретном велосипеде, зависит от уровня оборудования, установленного производителем.

При плохом забросе цепи на более низкие передачи, натяжение тросика стоит увеличить, а при плохом сбрасывании на более высокие, наоборот, уменьшить.

На задних перекидках среднего и высокого уровня есть возможность еще одной регулировки — расстояния направляющего ролика (верхнего) до звезд кассеты (регулировка натяжителя цепи). Производится она следующим образом. Цепь устанавливается на самую большую звезду сзади и самую большую спереди. В таком положении лапка заднего переключателя будет натянута максимально. И с помощью регулировочного винта нужно добиться расстояния приблизительно 5 мм от верхнего ролика до зубьев звезды. Именно при таком расстоянии осуществляется наиболее плавное и четкое переключение передач. Уменьшать его не стоит, так как может возникнуть риск задевания ролика за зубья звезды и его повреждение.

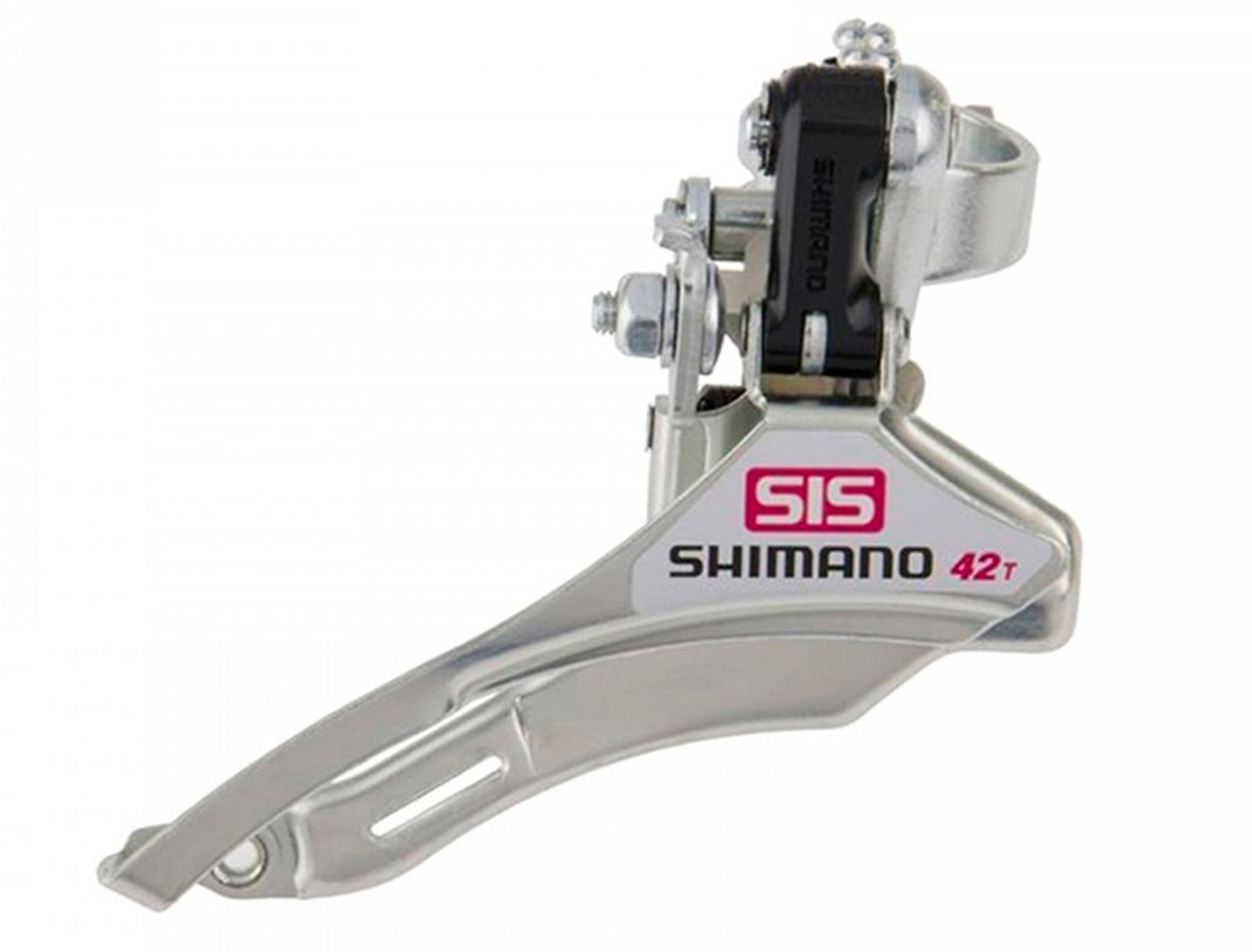

Настройка переднего переключателя скоростей.

Перед регулировкой передней перекидки нужно в первую очередь убедиться в ее правильном расположении на раме велосипеда. Для новичков можно дать две рекомендации. Первая, это убедиться, что при включении самой большой звезды спереди, ее зубья находятся на небольшом расстоянии от изгиба рамки переключателя, а также на одинаковом расстоянии от нее. При этом, они ни в коем случае не должны задевать рамку или же, напротив, находиться далеко от нее.

Вторая, это параллельность рамки переключателя всем звездам в горизонтальной плоскости. То есть, если посмотреть на переключатель сверху, то его рамка должна быть параллельно звездам системы.

Начинать регулировку нужно с установки цепи на минимальную переднюю и максимальную заднюю звезду. Далее нужно открутить болт, который фиксирует трос на корпусе переключателя. После этого он займет свое естественное положение и можно приступать непосредственно к настройке. Вращая в разные стороны винт с маркировкой L (Low), нужно установить зазор между цепью и рамкой переключателя в районе 1-2 мм. Именно такое расстояние обеспечит идеальное переключение, а также исключит возможность трения цепи о рамку переключателя в процессе езды.

После этого необходимо закрепить трос переключения с небольшим натягом, предварительно убедившись, что он лег в необходимую канавку в районе зажима. Установив цепь на максимальную переднюю и минимальную заднюю звезду, с помощью регулировочного винта с маркировкой H производится аналогичная настройка до нахождения минимального зазора между цепью на большой передней звезде и рамкой переключателя. Если после проведения вышеуказанной процедуры возникают затруднения с включением низких или высоких передних скоростей, стоит произвести регулировку натяжения тросика переключения, аналогично настройке заднего переключателя скоростей.

Освоив как можно быстрее оба типа регулировки скоростей на велосипеде, вы оградите себя от неприятных неожиданностей, которые могут возникнуть в процессе езды, имея возможность в любой момент времени произвести необходимую регулировку, затратив при этом минимум времени и сил.

Переключение передач на мотоцикле, правила и способы правильного переключения

  • Facebook
  • Twitter
  • Мой мир
  • Вконтакте
  • Одноклассники
  • Google+
  • LiveJournal
  • Новички, только осваивающие азы вождения и управления мотоциклом, с восхищением смотрят на то, как мотоспортсмены умело и бесшумно переключают передачи на мотоцикле. И у них возникает непреодолимое желание научиться такой же безупречной технике управления своим транспортом. Но зря они думают, что это настолько сложно. Научиться этому просто.

    Как переключать передачи на мотоцикле

    Большинство мотоциклов оборудованы последовательной коробкой передач. Поэтому основные принципы всех действий схожи.

    Переключение передач на мотоцикле различается «вверх» и «вниз».

    Первое из них означает, что вам нужно включить более высокую передачу. Для этого вы включаете первую передачу, и таким образом повышаете скорость мотоцикла, а после этого постепенно переключаетесь на следующую передачу в такой последовательности:

    •  Быстро сбрасываете газ, обороты двигателя понижаются. Одновременно выжимаете рычаг сцепления.
    •  Включаете следующую передачу.
    • Сцепление нужно отпустить; Одновременно с этим добавляете газу и повышаете обороты.

    Любое переключение передачи на более высокую происходит в этой последовательности.

    Для включения низкой передачи используется переключение «вниз». Это делается при необходимости повышения мощности заднего колеса, например, поднимаясь в гору. Какова последовательность действий в этом случае?

    • Сбрасываете газ.
    •  Нажимаете рычаг сцепления.
    •  Теперь нужно включить низкую передачу.
    •  Отпускаете сцепление.
    •  И в это же время быстро добавляете газу.

    Если вы хотите замедлить ход мотоцикла или остановить его, газ необходимо сбрасывать до того, как начнете выжимать сцепление. Тормозите до переключения с первой на вторую передачи.

    Последовательность действий при троганье с места:

    1. занять правильную посадку;
    2. выжать сцепление;
    3. включить 1-ю передачу;
    4. немного прибавить «газ»;
    5. медленно отпустить сцепление;
    6. регулировать скорость только ручкой «газа».
