Распиновка проводов камеры заднего вида
Дата: 22.05.2020 | Категория: Безопасность
-
Содержание:
- Распиновка камеры заднего вида: 5 проводов
- Распиновка камеры заднего вида: 4 провода
Камера заднего вида – прекрасный прибор для контроля за пространством позади автомобиля при движении задним ходом и парковке.
В большинстве своем современные автомобили имеют в своем составе парктроники. Но они имеют недостатки – не всегда могут обнаружить длинный тонкий предмет – арматуру, например. Бывает, у них просто отказывают датчики – или механическое повреждение, или обрыв провода. Результат известный – правка или замена бампера. С камерой такого не случится, да и визуальная картина даёт гораздо больше, чем сигналы с парктроника.
Выбор сейчас обширный, на любой вкус. И легко можно найти подходящий вариант в нашем каталоге: https://electro-kot.ru/elektronika-dlya-avto/kamery-zadnego-vida/
При выборе руководствуйтесь принципом необходимой достаточности – за бесполезные излишки переплачивать совершенно ни к чему.
Это касается качества картинки, количества кадров в минуту, угла обзора и т. п. Нужно выбирать среднюю по характеристикам, желательно с установкой в номерной знак – у неё наиболее хороший обзор пространства снизу, удобное крепление, отверстие под кабели закрыто номерным знаком, и обязательно с инфракрасной подсветкой. Световой день в России короток, а света фонарей заднего хода в темное время суток может быть недостаточно. У некоторых автомобилей задние фонари (а то и вообще один фонарь) носят только предупреждающую функцию, а не осветительную.
Распиновка проводов может быть от 3 до 6. В этой статье не будем останавливаться на различных типах устройств, рассмотрим только подключение приборов с распиновкой на 4 и 5 проводов, то есть на 5 пин (pin) и 4 пин (pin).
Распиновка камеры заднего вида: 5 проводов
Если на выбранном вами устройстве 5 выходящих проводов, то возможные варианты смотрите на схемах 1 и 2. Различие только в наличии или отсутствии разъёмов на выходе камеры.
| Схема 1 |
Схема 2 |
Рассмотрим, как и куда их подключать.

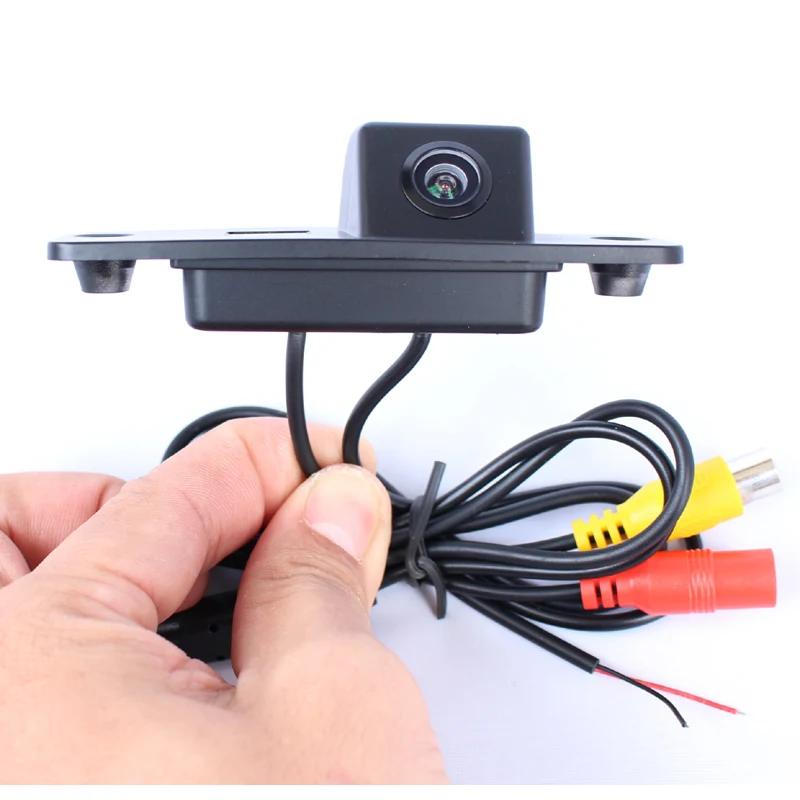

В таком приборе 3 провода, как у обычного — два провода на питание камеры, один – провод видеовыхода с разъёмом тюльпан для подключения монитора камеры. Добавились ещё два провода для питания подсветки камеры в тёмное время суток. Кроме того, в такой схеме может добавиться ещё и провод управления для использования дополнительных возможностей (обычно для включения монитора, если это необходимо). Идёт в одном кабеле с видеовыходом. Согласно электрической схеме, провода питания следует однозначно подключать к фонарям заднего хода, видеовыход к монитору, а вот провода подсветки – включение инфракрасных светодиодов – на ваше усмотрение.
Дело в том, что при работе инфракрасной подсветки изображение становится черно-белым.
По логике, её надо бы подключать вместе с камерой – экономия ресурса светодиодов, но тогда цветной картинки у вас никогда не будет. Другой способ – подключить подсветку к габаритным огням – днём картинка будет цветной, в сумерки – черно-белой. Но тогда подсветка в темное время суток будет включена всегда, ресурс светодиодов тратится понапрасну. А у автомобилей, где нет ходовых огней, приходится всегда включать ближний свет (а стало быть и габаритные огни) и смысл подключать подсветку к габаритным огням вообще отсутствует – только к лампе заднего хода.
Выбор за вами.
| Схема 3 |
Вариант распиновки камеры с переключателем 2, который может менять зеркальность и включать и отключать разметку.
| Схема 4 |

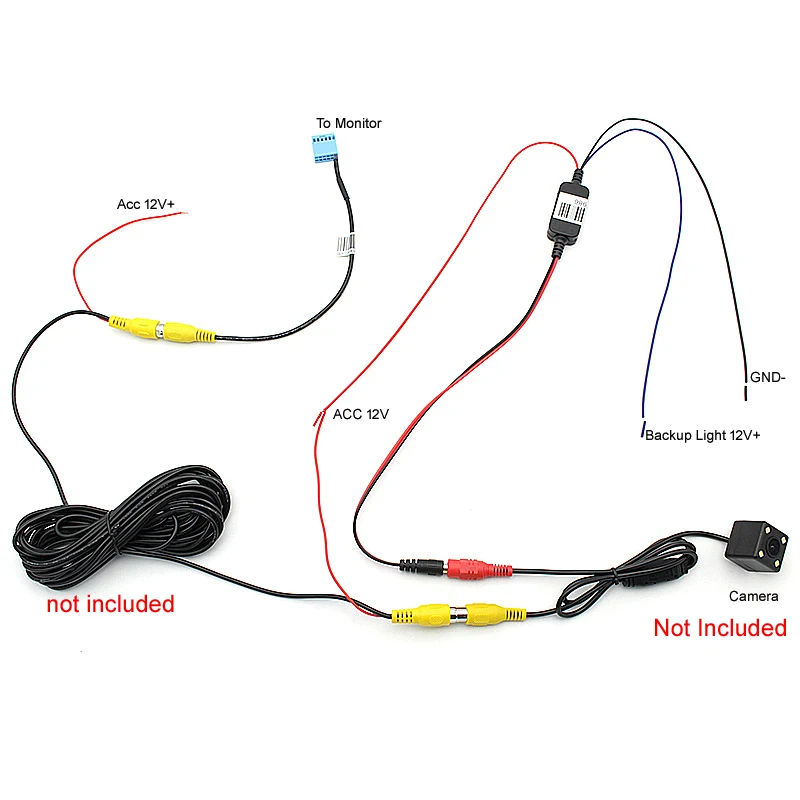

При таком устройстве питание подаётся при включении зажигания, а включение происходит от фонарей заднего хода.
Распиновка камеры заднего вида: 4 провода
Приборы на 4 пин изготавливаются с коротким кабелем и разъёмом (разъёмами) на выходе. Это в какой-то мере облегчает монтаж и проводку кабелей, позволяет выбрать нужную длину удлинителя, чтобы исключить самодельное наращивание. Хорошо пользуются спросом у водителей грузовиков из-за длинного кабеля-удлинителя, хорошей герметичности разъёма.
| Рисунок 1. Распиновка разъёма |
| Изображение 2. Кабель-удлинитель с устройством |
Как видим из картинки выше, такой прибор состоит из двух частей – собственно камеры с коротким кабелем с разъёмом на конце, и кабеля – удлинителя к ней. Недалеко от разъёма кабель – удлинитель имеет ответвление на два провода – красный и черный, которые надо подключить, соответственно, на + и массу фонарей заднего хода.
А сам кабель протягивать дальше до магнитолы или монитора со входом под разъём Ø2,5 мм. Перед покупкой такого устройства необходимо выяснить, какой разъём стоит у монитора.
Немного другая – камера заднего вида типа SeeMore – универсальная с подсветкой на кронштейне и CMOS матрицей: изображение 3 и 4.
Кабель от неё уходит с двумя разъёмами на конце – один – также на удлинитель под лампы заднего хода, второй – с «тюльпаном» – на удлинитель на монитор.
| Изображение 3. SeeMore |
| Изображение 4. Удлинитель к SeeMore |
Надеемся нам удалось доступно рассказать о разной распиновке и вам не придётся обращаться за помощью для подключения к недешевым «спецам».
Как пользоваться разметкой камеры заднего вида
Опубликовано 20.
04.2020 |
Обновлено в 01.06.2021 |
Добавлено в Безопасность |
Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.
Подробнее
Как подключить камеру заднего вида
Опубликовано 21.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность, Полезные аксессуары в салон |
Как правильно установить и подключить камеру заднего вида на автомобиль своими руками. Варианты установки и отличия между ними, разводка и подсоединение проводов. Схемы подключения видеокамеры к магнитоле, монитору, навигатору.
Советы по настройке, регулировке, использованию реле, беспроводного соединения и дополнительного оборудования. Возможные проблемы и неисправности.
Подробнее
Подключение камеры заднего вида к зеркалу
Опубликовано 27.07.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |
Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.
Подробнее
Защита камеры заднего вида
Опубликовано 29.09.2020 | Обновлено в 29.09.2020 | Добавлено в Безопасность |
На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.Подробнее
Как разобрать камеру заднего вида
Опубликовано 27.11.2020 | Обновлено в 01.06.2021 | Добавлено в Ремонт |
Многие неисправности камеры заднего вида можно устранить самостоятельно. Как правильно разобрать автомобильную видеокамеру в зависимости от её конструктивных особенностей — читайте в нашей статье. Эксперты советуют, на что обратить внимание при разборке и как самостоятельно произвести ремонт устройства.
Подробнее
Как подключить китайскую камеру заднего вида, что нужно знать
Камера заднего вида – элемент не обязательный, но весьма полезный. В комплекте с парктроником или без него КЗВ поможет припарковаться задним ходом с ювелирной точностью. Но, чтобы закончить манёвр без негативных последствий, придётся корректно установить и подключить устройство.
Методы подключения камеры заднего вида
Чтобы видеть обстановку сзади транспортного средства, подавать изображение от китайской камеры заднего вида разрешается на разные виды дисплеев:
- автомобильную магнитолу;
- автонавигатор;
- центральный монитор;
- отдельный экран, прилагающийся к КЗВ.
Проще всего производить работы, подключаясь по последнему методу. Тогда не возникнет проблем с несогласованностью оборудования. Зато появится другая трудность – отыскать место в салоне для установки дополнительного дисплея. Обычно для этого используют переднюю панель. Выбрав этот метод, учтите, что комплект КЗВ с монитором будет стоить намного дороже.
Соединяя камеру заднего вида с автомагнитолой, сэкономите пространство и деньги, а смотреть картинку с камеры будет очень удобно.
В случае с магнитолой и навигатором следует убедиться в совместимости установленного устройства и нового оборудования. Проверку параметров следует проводить по таким параметрам:
- соответствие напряжения питания;
- совпадение настроек изображения;
- допустимые пиксели разрешения;
- общие виды разъёмов.
@art-process.ru
Подключение проводов и питания
Обычно запитывают камеру заднего вида, используя питание от задних фар. Этот вариант имеет большое преимущество. Камера требует напряжения 12В и располагается неподалёку от фонарей. Так что достаточно протянуть красный провод и произвести подключение к «+» и «-».
Избежать сбоев в работе девайса желательно «плюс» и «минус» подключать с одного места.
Если собираетесь посылать видеосигнал на центральный экран, есть смысл рассмотреть возможность поступления питания от бортовой сети. Можно произвести подключение от АКБ или, к примеру, задействовав прикуриватель.
С одной стороны, видеокамера постоянно будет прогреваться, и качество картинки станет достаточно высоким. Но с другой стороны, появляется шанс перегреть гаджет, ведь ему требуется всего 12В. Так что, выбрав такой метод питания, позаботьтесь об установке конвертора напряжения.
Если экран имеет видеовход RCA, то подключение китайской видеокамеры к стереоустройству или навигатору не вызовет проблем.
При отсутствии стандартного разъёма, придётся докупать переходник.
Подключаем КЗВ к магнитоле

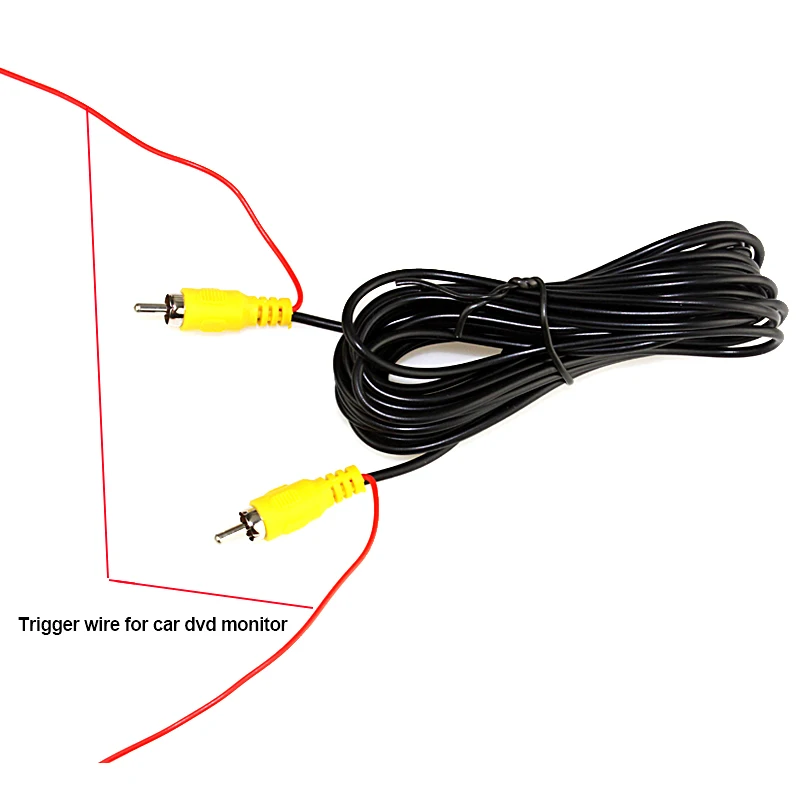

Производится подключение благодаря кабелю возбуждения к разъёму «Реверс» или же «Паркинг». При этом напряжение будет подаваться от задних фар, хотя можно предусмотреть и вариант с бортовой сетью.
Если конструкцией автомагнитолы не предусмотрены вышеназванные кнопки, активировать придётся, просто подключив камеру к экрану. Но тогда подачу питания нужно будет организовать от заднего света.

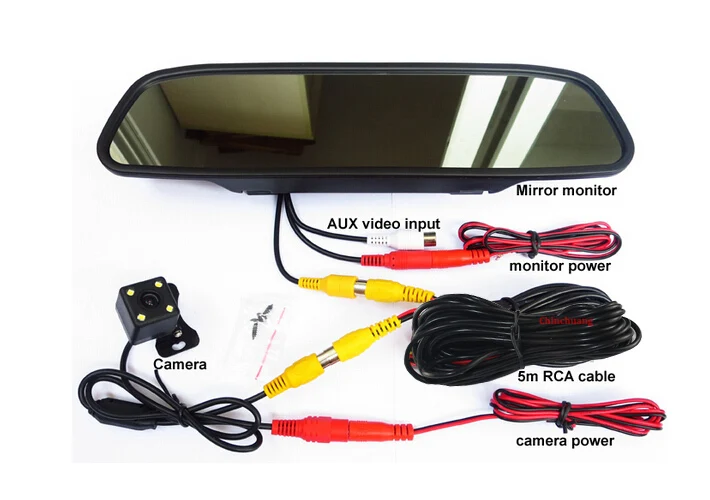

Подключаем КЗВ к монитору
Всё делается, как и в предыдущем случае. Единственный момент, требующий уточнения: выбирать вид активации следует, зайдя в меню головного устройства.
@drive2.ru
Подключаем КЗВ к навигатору
Этот способ возможен при наличии у гаджета видеовхода. Правда, обычно у этих приборов неподходящий разъём, так что требуется переходник. Желательно перед покупкой видеокамеры заднего вида выбрать модель с подходящим разъёмом.
При отсутствии нужного видеовхода у навигатора придётся воспользоваться беспроводным подключением.
Подключаем КЗВ без проводов
Этот способ удобен тем, что не возникнет необходимости прокладывать провода через весь салон со снятием обшивки. Передатчик видеосигнала в этом случае устанавливается в непосредственной близости от камеры, а само устройство питается от задних фар.
Приёмнику сигнала нужно отвести место поближе к монитору, куда будет поступать сигнал.
Подключаем КЗВ с помощью реле
Если напрямую использовать камеру заднего вида не получается из-за присутствующих на дисплее видеопомех или картинка не отображается вовсе, можно попробовать использовать реле. Тогда на вход переключателя придётся подавать «+» с задних фар. А питание производится от сети с помощью силовых контактов.
Чтобы подключенное к экрану устройство работало корректно, следует не только правильно подключить камеру заднего вида, но и произвести настройки и сделать калибровку.
