Pld секция что такое: Что собой представляют насосные PLD-секции?

Содержание

Отличия насосных PLD-секций от насос-форсунок

В дизельных двигателях системы впрыска имеют два основных компонента: топливный насос высокого давления, который регулирует режим подачи топлива в каждый цилиндр двигателя, и форсунки, которые распыляют топливо. Происходит этот процесс под очень высоким давлением (свыше 2000 Атм), а первое, что выходит из строя во время эксплуатации – распылитель форсунки.

В системе впрыска с насос-форсунками исполнительный механизм объединен в один конструктивный узел с управляющим элементом – электромагнитным клапаном, и неисправность одного влечет ремонт целого механизма. Когда что-то перестает работать, необходим ремонт с использованием спец.оборудования, под высоким давлением, при этом процесс регулируется с точностью до миллиметра. Не каждое СТО способно обеспечить ремонт насосных секций, поэтому владельцам приходится обращаться в сертифицированные дизельные сервисы.

На такие автомобили как DAF, Mercedes, Renault с двигателем MACK устанавливаются индивидуальные насосные секции, где нагнетающий элемент (плунжерная пара) и управляющий (клапан) отделены от форсунки (впрыскивающего механизма) трубкой высокого давления.

Теперь, если требуется, форсунку можно легко снять, отрегулировать и отремонтировать.

При данной схеме топливной аппаратуры облегчен доступ и к самой насосной PLD секции, поэтому диагностировать неисправность и провести ремонт, выбрав на сайте https://www.spbparts.ru/remont/remont_nasosnaja_sektsija_pld/1.htm все необходимые компоненты для восстановления насосной секции, теперь не доставит особых хлопот. При ее снятии или установке нет необходимости регулировать тепловые зазоры. А сама трубка, которая соединяет два механизма, находится в открытом доступе, поэтому, если нужно замерить давление, нагнетаемое секцией, то диагностика проводится прямо на автомобиле.

Кстати, название таким насосам дала немецкая аббревиатура «Pump – Line – Duse», что означает «насос – трубопровод – форсунка».

Как видим, основное преимущество системы – нет необходимости в изменении конструкции ГБЦ при проведении диагностических и ремонтных работ, что сразу сокращает стоимость ремонта, который можно провести практически в любом топливном цеху.

Стоит добавить, что форсунки нужно проверять каждый 70тыс.км, не перегревать двигатель , а топливо выбирать хорошего качества.

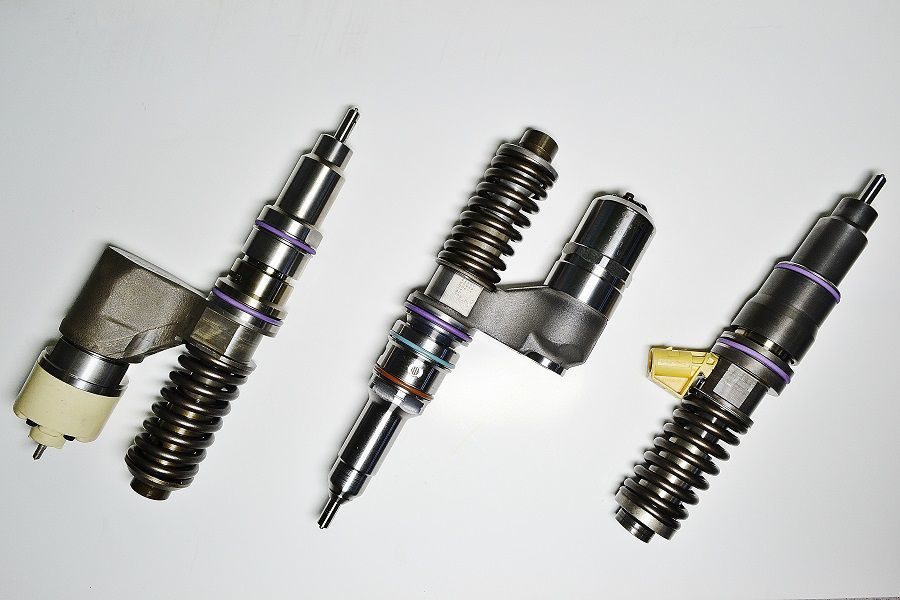

Насос-форсунками оснащены дизельные двигатели грузовиков SCANIA, VOLVO, IVECO, а насосные PLD-секции используют MERCEDES Actros, Axor, Atego, RENAULT Magnum, DAF XF 95, XF 85.

Диагностика и ремонт насосных секций (PLD)

Диагностика и ремонт насосных секций (PLD)

В список услуг нашей компании входит диагностика и ремонт индивидуальных секций таких грузовых автомобилей как Mercedes Actros (Axor, Atego), Renault Magnum, DAF XF, МАЗ 256.

Дизельный двигатель такого грузового автомобиля оснащен индивидуальными насосными PLD-секциями.

На такие автомобили как DAF, Mercedes, Renault с двигателем MACK устанавливаются индивидуальные насосные секции, где нагнетающий элемент (плунжерная пара) и управляющий (клапан) отделены от форсунки (впрыскивающего механизма) трубкой высокого давления. Теперь, если требуется, форсунку можно легко снять, отрегулировать и отремонтировать.

При данной схеме топливной аппаратуры облегчен доступ и к самой насосной PLD секции, поэтому диагностировать неисправность и провести ремонт. При ее снятии или установке нет необходимости регулировать тепловые зазоры. А сама трубка, которая соединяет два механизма, находится в открытом доступе, поэтому, если нужно замерить давление, нагнетаемое секцией, то диагностика проводится прямо на автомобиле.

Кстати, название таким насосам дала немецкая аббревиатура «Pump – Line – Duse», что означает «насос – трубопровод – форсунка».

Как видим, основное преимущество системы – нет необходимости в изменении конструкции головки блока цилиндров при проведении диагностических и ремонтных работ, что сразу сокращает стоимость ремонта. Стоит добавить, что форсунки нужно проверять каждые 70 тыс.км, не перегревать двигатель, а топливо выбирать хорошего качества.

Индивидуальные секции – это система впрыска дизельного топлива, в которой нагнетающий элемент (плунжерная пара) и управляющий элемент (электромагнитный клапан) отделены от впрыскивающего элемента (форсунки) трубкой высокого давления.

Эта конструкция плюс установка отдельно от головки блока цилиндров дают следующие преимущества:

– отсутствие механических устройств типа дополнительных коромысел для привода PDL–секции;

– отсутствие надобности изменения конструкции головки блока цилиндров;

– несложное обслуживание PLD–секций ввиду простого доступа к ним.

Ремонт индивидуальных секций – это:

1. Восстановление работоспособности топливной системы при разных режимах работы дизельного двигателя.

2. Обеспечение  дозированной подачи топлива под давлением.

3. Ремонт составляющих системы впрыска дизельного двигателя.

4. Соответствие параметров впрыска топлива эксплуатационным условиям дизеля.

PLD – секции: неисправности и методы устранения

Рассмотрим устройство и основные неисправности PLD-секций.

Плунжерная часть.

Плунжер отвечает за создание высокого давления – порядка 1500 bar - в системе впрыска. Плунжер имеет желтое покрытие – нитрит титана – обеспечивающее ему высокий ресурс. Корпус PLD-секции является втулкой плунжера.

Неисправности:

1. Износ, задир и заклинивание плунжера и втулки плунжера. Это происходит из-за некачественного топлива, наличия в топливе механических примесей и воды, некачественного моторного масла и увеличенных сроках его замены.

Красной стрелкой на рисунке отмечен износ плунжера. Этот износ вызван некачественным моторным маслом.

2. Усадка, разрушение возвратной пружины.

3. Разрушение стопорной скобы.

Клапанная часть.

Состоит из корпуса PLD-секции, магнита, проставки, нижней крышечки, пластины и четырех болтов.

Наиболее распостраненная неисправность - нарушение герметичности резиновых уплотнений в результате из усадки и физического старения.



Очень часто встречается такая неисправность, как отрыв клапана от пластины. Это происходит из-за разрушения соединяющего их болта. При этом PLD-секция перестает работать вообще.







Корпус форсунки является также направляющей клапана. При использовании некачественного топлива клапан начинает клинить в корпусе. При износе запорного седла клапан-корпус форсунка не выдает необходимых параметров. Запорная часть клапана и корпуса отмечена красной стрелкой на рисунке представленном ниже.



При демонтаже-монтаже трубки высокого давления происходит физическое разрушение резьбы и уплотняющего конуса. Это приводит к нарушению герметичности и уменьшению проходного сечения отверстия.

Форсунка системы впрыска с PLD-секциями конструктивно не отличается от форсунок систем впрыска с ТНВД.

При плохом качестве распыла топлива происходит разрушение днища поршня со всеми вытекающими последствиями. Это конструктивная «особенность» двигателей, оснащенных системой впрыска топлива с PLD-секциями.

Для обеспечения ресурса PLD-секции и надежности ее работы необходимо:

1. Заправляться качественным топливом.

2. Неукоснительно соблюдать периодичность замены моторного масла и производить регулировку тепловых зазоров клапанов.

3. Не перегревать двигатель.

И тогда PLD-секции в благодарность за такую «заботу» обеспечат вам надежную работу на долгие годы.

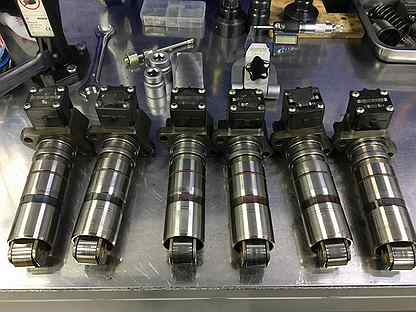

Ремонт PLD/UPS секций Bosch

<img alt="" src="/content/images/articles/service/remon_pld_-_sektci_mercedes-b/600_bups--f1eb1519ae0602e841.jpg"/> </p> <p>

Система UPS (Unit Pump System) представляет собой ТНВД, разработанный специально для грузовых автомобилей. Как и в системе «насос-форсунка», на каждый цилиндр двигателя устанавливается отдельный насосный элемент (Unit Pump) со встроенным электромагнитным клапаном, управляемый сигналом с ЭБУ. Он соединяется со стандартной форсункой с помощью короткого трубопровода высокого давления; система обеспечивает давление впрыска до 2200 бар.

Насосные секции UPS также называют PLD-секциями (от немецкого Pumpe-Leitung-Duese, что дословно переводится как «насос-трубопровод-форсунка»).

PLD-секции Bosch устанавливают на такие автомобили как DAF, Mercedes а также Renault с двигателем Mack.

 Эта система работает достаточно надёжно, но при некачественной фильтрации топлива изнашивается  узел клапана-золотника, дозирующего порцию топлива. Ухудшается запуск и равномерность работы двигателя.

СТО «Ковш» предоставляет услуги по проверке, ремонту UPS/PLD насосных секций производства Bosch.

Проверку насосного элемента UPS/PLD выполняем на безмензурочном стенде DORPAT Multi-CAM.

Основные его преимущества:

  1. Высокая производительность проверки. Cтенд предназначен только для проверки насосных секций и насос-форсунок. Кам-бокс с регулируемым ходом стоит стационарно. В итоге не приходится его снимать-ставить и перестраиваться под каждый тип насосных секций и ТНВД. Вся проверка происходит полностью автоматически: установил насосную секцию, выбрал тест-план, нажал "Пуск"  — получил результаты тест-плана. В итоге вся процедура: мойка, подготовка, установка на стенд, проверка, упаковка занимает 30 мин/шт.
    (Все тест-планы сохраняются и могут быть предоставлены клиенту по желанию).
  2. Высокая точность проверки. Производительность насосных секций измеряется высокоточными электронными датчиками с точностью до 1мм³ (для сравнения погрешность на мензурочных стендах 2-3мм³)
  3. Проверка BIP сигнала. ( Это время реакции электромеханической части, дозирующей топливо. BIP сигнал должен  быть в поле допуска. Несоответствие приводит к изменению момента впрыска и производительности топлива).

СТО «КОВШ». Управляй надёжным!


ВЫПОЛНЯЕМ РЕМОНТ UPS/PLD-Секций BOSCH ДЛЯ СЛЕДУЮЩИХ АВТОМОБИЛЕЙ:

  • Renault Magnum (UPS/PLD)
  • Mercedes-Benz Atego, Actros (UPS/PLD)
  • DAF (UPS/PLD)
Номер PLD-секции Производитель   Тип Применение
0414755002 BOSCH UPS/PLD RENAULT Magnum E.TECH  - 400/440/480
0414755003
BOSCH UPS/PLD
MACK  Trucks
0414755004
BOSCH UPS/PLD
DAF XF - 380/480
0414755005
BOSCH UPS/PLD
DAF CF -250/290/320/340/380/430, XF - 380/430/480/530
0414755006
BOSCH UPS/PLD
RENAULT Magnum E. TECH  - 400/440/480
0414755008
BOSCH
UPS/PLD
DAF CF -250/310/340/360/380/430/480, XF - 380/430/460/480/530
0414799001
0414799005
BOSCH
UPS/PLD
MERCEDES-BENZ Actros, Axor, Tourismo
0414799003
0414799008
BOSCH UPS/PLD MERCEDES-BENZ Atego
0414799007 BOSCH UPS/PLD MERCEDES-BENZ Actros, Axor, Tourismo

Диагностика и ремонт топливной аппаратуры ДАФ 105

На грузовых автомобилях DAF 75 CF, DAF 85 CF, DAF 95 XF, DAF 95 ATI, DAF 105 XF установлена топливная аппаратура с системой PLD (ПЛД секция) которая представляет собой несколько узлов, связанных между собой трубопроводом. Если обратиться к расшифровке аббревиатуры PLD (на немецком языке Pumpe-Line-Düse), что дословно можно перевезти как Насос-Трубопровод-Форсунка. Эта система имеет не только ряд достоинств, но также и недостатков.

Что такое насосные секции PLD

Как уже говорилось выше, топливная система PLD представляет узел из нескольких деталей, а именно:

  • Насосная секция
  • Трубопровод
  • Форсунка

Разделение таким образом топливной системы на отдельные детали получило ряд преимуществ, таких как  доступность к деталям и механизмам, быстрота замены, облегчение работы распределительного механизма в головке блока цилиндров двигателя, уменьшение расхода топлива, увеличение КПД (по официальным данным до 45%), повышение экологии выхлопа при уменьшении выбросов угарного газа.

Принцип работы всей топливной системы с PLD секциями

1 — Топливный насос низкого давления ТННД качает дизельное топливо из бака через систему очистки в аккумуляторную рейку.

2 – ПЛД секция, приводимая в движение от распределительного вала, находящегося в блоке двигателя, под воздействием плунжера, создаёт давление от низкого в высокое.

3 – При помощи трубопровода, топливо передаётся на форсунку, управляемую электромагнитным клапаном.

4 – Бортовой компьютер ЭБУ автомобиля передаёт сигнал на электромагнитный клапан форсунки, открывая и закрывая в определённый момент такта двигателя подачу топлива в камеру сгорания.

5 – Излишки топлива по каналам обратки уходят назад в топливный бак.

Особенности диагностики и неисправностей системы PLD на ДАФ

ПЛД секции на автомобиле ДАФ считаются надёжной системой, даже к ГОСТам дизельного топлива, используемого на территории России. Но, несмотря на всю её надёжность, также имеются слабые места. Условно можно разделить неисправности топливной системы с PLD секциями на DAF на две группы: долгий механический износ и быстрый износ из-за некачественного топлива.

Основными поломками на ДАФ можно выделить следующие неисправности:

  • Выход из строя ПЛД секции вследствие механического повреждения стопорного кольца или пружины на самой секции. Это может произойти при длительной эксплуатации при игнорировании технического обслуживания автомобиля, из-за усталости металла, длительном перегреве, плохом качестве используемого моторного масла, ошибки при сборке деталей и применении не оригинальных запасных частей.
  • Размытие клапана секции при попадании внутрь воды или химических примесей, находящихся в топливе.
  • Потеря давления в топливной системе, как в магистралях системы низкого давления, так и в трубопроводе, соединяющего секцию и форсунку. Причиной может послужить как механическое внешнее повреждения, так и повреждение резьбовой части соединителя, а также при попадании в трубопровод инородных частей.
  • Износ распылителя форсунки, иглы или расширение выпускных отверстий. Причиной такого износа может быть как естественный механический износ при длительной эксплуатации, так и длительное термическое воздействие на распылитель (догорание примесей в топливе, перегрев двигателя и прочее).
  • Износ клапана форсунки, который также может иметь как минимум две причины – естественный износ и примеси в топливе (растворитель, масло, вода и прочее)

Самое главное при диагностике топливной аппаратуры выявить не причину неисправности, а в следствии каких факторов произошла поломка. Для этого существует определённый алгоритм проведения диагностики не только на автомобиле ДАФ, но и касаемо всех марок и моделей. В общих чертах диагностика проводится по следующим этапам:

  1. Подключение диагностического комплекса и считывание ошибок и параметров работы топливно-воздушной системы двигателя.
  2. Проведение, при необходимости, диагностики давления в системе низкого контура топливной системы, путём подключения манометра.
  3. Визуальный осмотр топливной системы на наличие течи топлива и механических повреждений узлов и трубопроводов (проводится до и во время демонтажа механизмов и узлов).
  4. Демонтаж насосных секций и форсунок, проверка их на специальном диагностическом оборудовании, в данном случае при помощи стенда Hatridge AVM-2PC, с получением протоколов характеристик работы отдельно на форсунки и секции.
  5. Заключительным этапом диагностики является сбор информации и выдача рекомендация по ремонту и обслуживанию топливной аппаратуры.

К примеру, самыми больными местами в топливной системе DAF 105, являются:

  • Корпус распылителя и его игла – наличие трещин, расширение или сужение отверстий, износ иглы распылителя. Что влияет на подачу топлива в камеру сгорания.
  • Размытие клапана форсунки – примеси, находящиеся в топливе, промывают рабочую поверхность, вследствие чего топливо сливается в обратку.
  • Размытие клапана секции – также как и в форсунках, это следствие использования некачественного дизельного топлива.
  • Повреждение уплотнительных (установочных) колец как на форсунках, так и на секциях.
  • Повреждение резьбы на трубке, соединяющей насосную секцию и форсунку.
  • Повреждение стопорного механизма на пружине насосной секции.
  • Несоответствие прописанных в блоке управления кодов насосных секций и смарт-форсунок с реальными кодами.

ПЛД секция DAF 1668325 диагностика ремонт и запчасти

Дополнительный номер: BEBU5A00000

Диагностика и ремонт, запасные части, купить новую секцию на ДАФ тел: +7(919)967-93-80

Название: Электронная насосная секция — Electronic Unit Pump EUP

Аналоги: BEBU5A00000, 1668325, 1625753

Насосная секция 1668325 ДАФ XF 105, CF 85, CF 75

Применение: DAF MX EUROPE

DAF XF 105
DAF CF 85
DAF CF 75

Диагностика и ремонт насосной секции ДАФ 1668325

Качественная диагностика насосных секций Delphi DMCI, устанавливаемых на автомобили DAF CF75/CF85/XF105, возможна только при помощи стенда Hartridge AVM2PC с установленным дооснащением в виде Cambox HK1590.

Во время проверки насосной секции на официальном оборудовании Hartridge, насосная секция производства Delphi прогоняется по всем нормативам, заданным заводом-изготовителем, включающим в себя как проверку электрической части секции, так и объёмы налива и гидроплотности в разных режимах эксплуатации.

Если насосная секция укладывается в нормативы, то следующим этапом (не снимая со стенда) запускается режим генерации кода, который в последствии прописывается в ЭБУ автомобиля.

В случае, если насосная секция имеет расхождения от параметров, тогда осуществляется разборка секции и полная дефектовка деталей.

В большинстве случаев ремонт ПЛД-секции DAF 1668325 заключается в замене ремкомплекта, а именно установке нового управляющего клапана под номером 228 на схеме (оригинальный номер delphi 7206-0440), который регулирует подачу топлива на выходе. Из опыта, добиться 100% результата возможно только установкой оригинальных запасных частей.

После замены клапана, насосная секция повторно устанавливается на стенд Hartridge AVM2PC и проходит испытания по всем параметрам заданных нормативов, после чего проходит кодировку.  Код коррекции вводится в параметры автомобиля через диагностическое оборудование по цилиндрам на которых была установлена. Категорически нельзя перепутать кода и вводить их не по месту установки, так как система коррекции впрыска будет работать не корректно, последствия такой ошибки могут привести к повреждению шатунно-поршневой группы ДВС.

Новый код на насосную секцию ДАФ 1668325

Запасные части 1668325 (ремкомплект)

  1. Шайба уплотняющая 7204-0492, 1 шт. позиция на рис. 202, C-Clip
  2. Тарелка пружины 7208-0316, 1 шт. позиция на рис. 204, Spring seat
  3. Пружина 7204-0263, 1 шт. позиция на рис. 206, Spring
  4. Кольцо уплотнительное 7200-0071, 1 шт. позиция на рис. 208, O Ring
  5. Кольцо уплотнительное 7200-0070, 1 шт. позиция на рис. 210, O Ring
  6. Кольцо уплотнительное 7200-0027, 1 шт. позиция на рис. 212, O Ring
  7. Зажим 7208-0020, 1 шт. позиция на рис. 214, Retaining ring
  8. Соединительный разьем 7208-0247, 1 шт. позиция на рис. 218, Seal
  9. Соединитель 7208-0242, 1 шт. позиция на рис. 220, Connector
  10. Винт 7200-0073, 2 шт. позиция на рис. 222, Screw
  11. Пружина 7206-0279, 1 шт. позиция на рис. 224, Spring
  12. Шайба регулировочная 7206-0188T, 1 шт. позиция на рис. 226, Shim — Nominal
  13. Клапан форсунки 7206-0440, 1 шт. позиция на рис. 228, Actuator
  14. Проставка 7208-0221, 1 шт. позиция на рис. 232, Adaptor Plate
  15. Кольцо уплотнительное 7200-0100, 1 шт. позиция на рис. 234, O Ring
  16. Гайка 7208-0291, 1 шт. позиция на рис. 240, Cap nut
  17. Колпак защитный 9001-879A, 1 шт. позиция на рис. 242, Protection cap
1668325 запасные части

Бразильские сливки что это такое, как это применять?

Поклонникам сериала СашаТаня физкультпривет! Мы с женой тоже смотрели эту серию и также, как и вы, кто сейчас это читает, понеслись в интернет искать: что такое бразильские сливки, теперь вот имеем представление, ниже расскажу, как это происходило, имею ввиду поиск, а не удовольствие.

Бразильские сливки — растение

Первое, что мы нашли по поиску гугл, так это томат, вернее растение помидор или всё-таки томат, не важно. На картинке изображено два помидора и подпись к ним, как вы уже догадались — Бразильские сливки, 20 семян в упаковке, ну и соответственно описание их, какие вкусные эти томаты, мало жидкости, много «мяса». В прочим решили, что Таня точно могла накормить Сашу бразильской сливкой, но не в этой серии.

Бразильские сливки — молочные сливки

Перевод этого словосочетания на португальский язык дал вот такой результат creme Brasileiro, ну что же, по нему тоже ничего особо интересного не нашлось, несколько обычных бразильских кремов для лица и рук, а также молочные сливки, в том числе взбитые. Возможно Таня хотела накормить Сашу взбитыми сливками от бразильской коровы, впрочем по фильму так оно и произошло, у Саши только живот прихватило, испорченные сливки были.

Бразильские сливки — секс, интим

Не обошлось без интима, в котором мы нашли два вида сливок, первый совершенно безобидный, в основном берут баллончик со сливками (взбитыми) и наносят их на тело, а партнёр по сексу их слизывает. Это игра такая, куда нанесёшь сливки, там и слизать надо. Ну вы поняли наверное куда их наносят и выше, и ниже, каждому своё. А вот второй вариант это какое-то извращение, получается, что сливками (не бразильскими, а просто сливками) называется действие, когда семенная жидкость выливается оттуда, куда её загнали, что в этого интересного не понятно, возможно каким-то извращенцам и нравится.

О каких бразильских сливках идёт речь в сериале СашаТаня

Мы склоняемся к тому, что должно было быть так: Таня приготовила взбитые сливки, скорее всего с сахарной пудрой, возможно что-то ещё туда для вкуса добавила, может ещё к сливкам какие фрукты или ягоды, например клубника, голубика, персик и т. д. И вот этими вкусными сливками кормила Сашу, используя своё тело. В общем название бразильские, это просто пиар, так как в русской душе прописано, что в Бразилии много секса, интима и удовольствий, вот и решили игру с обычными взбитыми сливками назвать в честь Бразилии — бразильские сливки.

PPT - Раздел II Базовая архитектура PLD Презентация PowerPoint, бесплатная загрузка

  • Раздел II Базовая архитектура PLD

  • Раздел II Повестка дня • Базовая архитектура PLD • Архитектура оборудования XC9500 и XC4000 • Программное обеспечение серии Foundation and Alliance

  • Раздел II Базовая архитектура PLD Аппаратное обеспечение XC9500 и XC4000 Архитектура

  • 3 Контроллер внутрисистемного программирования Контроллер JTAG Функциональный блок порта JTAG 1 Функциональный блок ввода / вывода 2 Блоки ввода / вывода FastCONNECT Матрица коммутации Функция ввода / вывода Блок 3 Глобальные часы 3 Глобальная установка / сброс 1 Функциональный блок 4 Глобальные три состояния 2 или 4 CPLD XC9500 • Программируемые внутрисистемные (ISP) CPLD на 5 В • Между выводами 5 нс • От 36 до 288 макроячеек (6400 ворот) • Лучшая в отрасли архитектура блокировки штифтов • 10 000 циклов программирования / стирания • Полный стандарт IEEE 1149. 1 возможность JTAG

  • XC9500 - Архитектурные особенности • Единообразная, быстрая работа всех выводов, архитектура, подобная PAL • Матрица переключателей FastCONNECT обеспечивает 100% маршрутизацию при 100% использовании • Гибкий функциональный блок • 36 входов с 18 выходами • Возможность расширения до 90 Условия продукта на макроячейку • Срок действия продукта и глобальные три состояния позволяют • Срок действия продукта и глобальные часы • Срок действия продукта и глобальные сигналы установки / сброса • Операция ввода / вывода 3,3 В / 5 В • Полный интерфейс JTAG IEEE 1149.1

  • Global Тактовая частота Глобальная макроячейка с тремя состояниями 2 или 4 3 I / O Macrocell 1 Product - Term Allocator AND Array 36 From FastCONNECT I / O Macrocell 18 к FastCONNECT XC9500 Function Block Каждый функциональный блок подобен 36V18!

  • Семейство продуктов XC9500 9536 9572 95108 95144 95216 95288 Макроячейки 36 72108 144 216 288 Используемые шлюзы 800 1600 2400 3200 4800 6400 tPD (нс) 5 7. 5 7,5 7,5 10 10 регистров 36 72108144216288 Макс.кол-во входов / выходов 34 72108133166192 VQ44 PC44 PC44 PC84 TQ100 PQ100 PC84 TQ100 PQ100 PQ160 PQ100 PQ160 Пакеты HQ208 BG352 PQ160 HQ208 BG352

  • 500 • Высокая производительность • tPD = 4 нс, fSYS = 200 МГц • От 36 до 288 плотностей макроячеек • Самая низкая цена, лучшее соотношение цены и качества CPLD • Высочайшая надежность программирования • 10 000 циклов программирования / стирания • Самая полная поддержка IEEE 1149.1 JTAG • Компактная упаковка, включая чип scale pkg • Первый в отрасли 0.35 мкм Flash CPLD 200 МГц 125 МГц XC9500XL XC9500

  • Идентичные функциональные блоки, макроячейки и входы / выходы Максимальная гибкость Функциональный блок с 54 входами, 90 п-значений на выход 3 глобальных, локально инвертируемых тактовых генератора, глобальный контакт установки / сброса срок OE на тактовую частоту макроячейки включает расширенную блокировку контактов 2-го поколения XC9500XL поддерживает внутрисистемные изменения

  • Новое семейство XC9500XL 3,3 В XC9536XL XC9572XL XC95144XL XC95288XL 288 макроячеек 36 72 144 6400 Используется 5 5 6 200 178 178 151 fSYSTEM Пакеты (макс. Пользовательские входы / выходы) 44PC (34) 64VQ (36) 48CS (36) 44PC (34) 64VQ (52) 100TQ (72) 48CS (38) 100TQ (81) 144TQ (117) 144CS (117) 144TQ (117) 208PQ (168) 352BG (192) BGA CSP

  • Архитектура XC4000 Программируемые межсоединительные блоки ввода-вывода (IOB) Конфигурируемые логические блоки (CLB)

  • C2 C1 C3 C4 EC2 DIN S / R Control G4 DIN SD G G3 F 'QD Func. G 'YQ G2 H' Gen. G1 EC RD 1 H G 'Y Func. H 'S / R Control Gen. F4 F F3 DIN SD Func. F 'F2 Q D XQ Gen.G 'F1 H' EC RD 1 H 'XF' K XC4000E / X Конфигурируемые логические блоки • 2 генератора функций с четырьмя входами (справочные таблицы) - ОЗУ 16x1 или логическая функция • 2 регистра - каждый может быть настроен как триггер или защелка - Независимая полярность часов - Синхронная и асинхронная установка / сброс

  • ABCDZ 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1. . . 1 1 0 0 0 1 1 0 1 0 1 1 1 0 0 1 1 1 1 1 Комбинаторная логика A B Z C D WE G4 G G3 Func. Поисковые таблицы G2 Gen. Поисковые таблицы G1 • Комбинаторная логика хранится в поисковых таблицах (LUT) SRAM 16x1 в CLB • Пример: 4-битный адрес 4 (2) 2 = 64 КБ! • Емкость ограничена количеством входов, а не сложностью. • Выберите использование каждого генератора функций в качестве логики с 4 входами (LUT) или в качестве двухпортовой высокоскоростной синхронизации RAM

  • Блок-схема ввода / вывода XC4000X Затененные области не входит в семейство XC4000E.

  • CLB Матрица коммутации CLB Матрица коммутации CLB Маршрутизация CLB Xilinx FPGA • 1) Быстрое прямое соединение - CLB к CLB • 2) Межсоединение общего назначения - использует матрицу переключателя • 3) Длинные линии • Сегментированы по кристаллу • Глобальные часы, наименьший перекос • 2 трех состояния на CLB для шин • Другие типы маршрутизации в CPLD

  • Другие ресурсы FPGA • Буферы трех состояний для шин (BUFT) • Глобальные тактовые импульсы и высокоскоростные буферы (BUFG) • Широкие декодеры ( DECODEx) • Внутренний осциллятор (OSC4) • Глобальный сброс для всех триггеров, защелок (STARTUP) • Специальные ресурсы CLB • Логика быстрого переноса, встроенная в CLB • Синхронное двухпортовое ОЗУ • Граничное сканирование

  • Программируемые точки соединения, PIP (Белый) проложенных проводов (синий) Что на самом деле в этом чипе? Коммутационная матрица с прямым межсоединением (зеленый) CLB (красный) Длинные линии (фиолетовый)

  • Семейство XC4000XL 4005XL 4010XL 4013XL 4020XL 4028XL Логические ячейки 466950 1368 1862 2432 Типовой диапазон ворот * 3 - 9K 7-20K 10-30K 13 -40K 18-50K (логика + выбор-RAM) Макс. Биты RAM 6K 13K 18K 25K 33K (без логики) I / O 112 160 192 224 256 Исходные пакеты PC84 PC84 PQ100 PQ100 PQ160 PQ160 PQ160 PQ160 PQ208 PQ208 PQ208 PQ208 HQ208 PQ240 PQ240 HQ240 BG12LG3 BG256 40GL 40GL 40G240 BG256 BG256 BG256 BG256 BG256L , 0783,800 4,598 5,472 7,448 10,982 Типовой диапазон стробирования * 22-65K 27-80K 33-100K 40-130K 55-180K 78-250K (логика + Select-RAM) Макс. Биты RAM 42K 51K 62K 74K 100K 158K (без логики) I / O 28832035238444854 Исходные пакеты HQ208 HQ240 HQ240 HQ240 HQ240 BG352 BG432 BG432 BG432 BG432 PG411 PG411 PG411 PG475 PG559 PG60-25 BGs как RAM * 25-30% CLB как RAM

  • CPLD или FPGA? • FPGA • Реконфигурация SRAM • Отлично подходит для компьютерной архитектуры, DSP, зарегистрированных проектов • ASIC как поток проектирования • Отлично подходит для первого года выпускной работы • Чаще встречается в школах • PROM требуется для энергонезависимой работы • CPLD • Энергонезависимый • JTAG Тестирование • Широкое включение • Быстрые счетчики, конечные автоматы • Комбинационная логика • Небольшие студенческие проекты, курсы начального уровня • Управляющая логика

  • Что такое обработка данных? Определение и этапы

    Без обработки данных компании ограничивают свой доступ именно к данным, которые могут улучшить их конкурентное преимущество и предоставить критически важные бизнес-идеи. Вот почему всем компаниям важно понимать необходимость обработки всех своих данных и то, как это делать.

    Что такое обработка данных?

    Обработка данных происходит, когда данные собираются и преобразуются в полезную информацию. Обычно обработка данных выполняется специалистом по данным или группой специалистов по обработке данных, поэтому важно, чтобы обработка данных выполнялась правильно, чтобы не повлиять отрицательно на конечный продукт или вывод данных.

    Обработка данных начинается с данных в необработанном виде и преобразуется в более читаемый формат (графики, документы и т. Д.)), придавая ему форму и контекст, необходимые для интерпретации компьютерами и использования сотрудниками всей организации.

    Загрузите The Definitive Guide to Data Integration прямо сейчас.
    Прочитай сейчас

    Шесть этапов обработки данных

    1. Сбор данных

    Сбор данных - это первый шаг в обработке данных. Данные берутся из доступных источников, включая озера данных и хранилища данных.Важно, чтобы доступные источники данных были надежными и хорошо построенными, чтобы собранные данные (а затем использованные в качестве информации) имели максимально возможное качество.

    2. Подготовка данных

    После того, как данные собраны, они перейдут на этап подготовки данных. Подготовка данных, часто называемая «предварительной обработкой», - это этап, на котором необработанные данные очищаются и организуются для следующего этапа обработки данных. Во время подготовки необработанные данные тщательно проверяются на наличие ошибок.Цель этого шага - удалить неверные данные (избыточные, неполные или неверные данные) и начать создавать высококачественные данные для лучшей бизнес-аналитики.

    3. Ввод данных

    Затем чистые данные вводятся в место назначения (например, CRM, например Salesforce или хранилище данных, например Redshift), и переводятся на язык, который они понимают. Ввод данных - это первый этап, на котором необработанные данные начинают принимать форму полезной информации.

    4. Обработка

    На этом этапе данные, введенные в компьютер на предыдущем этапе, фактически обрабатываются для интерпретации.Обработка выполняется с использованием алгоритмов машинного обучения, хотя сам процесс может незначительно отличаться в зависимости от источника обрабатываемых данных (озера данных, социальные сети, подключенные устройства и т. Д.) И их предполагаемого использования (изучение шаблонов рекламы, медицинская диагностика с подключенных устройств, определение потребностей клиентов и т. д.).

    5. Вывод / интерпретация данных

    Этап вывода / интерпретации - это этап, на котором данные, наконец, становятся доступными для специалистов, не занимающихся данными. Он переведен, удобочитаем и часто представлен в виде графиков, видео, изображений, обычного текста и т. Д.). Теперь сотрудники компании или учреждения могут начать самообслуживание данных для своих собственных проектов анализа данных.

    6. Хранение данных

    Заключительный этап обработки данных - хранение. После обработки всех данных они сохраняются для будущего использования. Хотя некоторая информация может быть использована немедленно, большая часть ее позже пригодится. Кроме того, правильно сохраненные данные необходимы для соблюдения законодательства о защите данных, такого как GDPR. Когда данные хранятся должным образом, члены организации могут быстро и легко получить к ним доступ при необходимости.

    Будущее обработки данных

    Будущее обработки данных находится в облаке. Облачные технологии основаны на удобстве современных методов электронной обработки данных и ускоряют ее скорость и эффективность. Более быстрые и качественные данные означают, что каждая организация может использовать больше данных и извлечь более ценную информацию.

    Загрузите Почему ваше следующее хранилище данных должно быть в облаке прямо сейчас.
    Прочитай сейчас

    По мере миграции больших данных в облако компании получают огромные преимущества. Облачные технологии больших данных позволяют компаниям объединить все свои платформы в одну легко адаптируемую систему. По мере изменений и обновлений программного обеспечения (как это часто бывает в мире больших данных) облачные технологии легко интегрируют новое со старым.

    Преимущества облачной обработки данных никоим образом не ограничиваются крупными корпорациями. Фактически, небольшие компании могут сами получить большие выгоды. Облачные платформы могут быть недорогими и предлагать гибкость для роста и расширения возможностей по мере роста компании.Это дает компаниям возможность масштабироваться без высокой цены.

    От обработки данных к аналитике

    Большие данные меняют то, как все мы ведем бизнес. Сегодня сохранение гибкости и конкурентоспособности зависит от наличия четкой и эффективной стратегии обработки данных. Хотя шесть этапов обработки данных не изменятся, облако привело к огромному прогрессу в технологиях, которые на сегодняшний день предоставляют самые передовые, экономичные и быстрые методы обработки данных.

    Станьте мастером обработки данных.

    Загрузите бесплатную пробную версию Talend Cloud Integration Platform прямо сейчас.

    Скачать бесплатную пробную версию Talend Cloud

    Что такое HND и HNC?

    Есть много путей и маршрутов, которые могут привести вас к выбору изучения HNC или HND. Возможно, вы только что закончили школу и не уверены, готовы ли вы к поступлению в университет или чувствуете себя неподготовленным к вступлению в рабочий мир. Возможно, вы проработали несколько лет и хотите перейти на следующий уровень карьеры или найти путь к высшему образованию.

    Если какой-либо из этих сценариев похож на вас, стоит рассмотреть вопрос о квалификации уровня HND или HNC. Оба варианта - отличные альтернативы, если вы не знаете, что делать дальше.

    Квалификации

    HND и HNC проводятся на уровне бакалавриата и предназначены для того, чтобы вы могли либо специализироваться на определенной карьере, либо перейти на второй или третий год обучения на университетском уровне. Чтобы узнать о них немного больше, мы разбили все, что вам нужно знать.

    Что такое HNC?


    Для получения полного национального сертификата о высшем образовании (HNC) требуется один год или два года при неполной занятости.Курсы HNC охватывают многие области тех же предметов, что и HND. Это потому, что HNC сидят на один уровень ниже HND, что обычно соответствует первому году обучения в университете.

    Что такое HND?


    Высший национальный диплом (HND) - это производственный курс, предоставляемый колледжами высшего и дополнительного образования по всей Великобритании. Полный рабочий день HND занимает два года, или три-четыре года неполный рабочий день. Квалификация HND обычно эквивалентна второму году обучения в университете.

    Каков уровень HNC / HND?


    Курс HNC - это квалификация уровня 4, а курс HND - квалификация уровня 5. Это означает, что один из них обычно изучается в колледже, а другой можно изучать в колледже или университете.

    Оба, как правило, связаны с работой, профессионально-техническим или высшим образованием, которые могут привести вас прямо к карьере или продолжить обучение на уровне ученой степени.

    В чем разница между HNC и HND?


    Квалификация HNC находится на уровне 4 квалификационной и кредитной структуры, а HND - на уровне 5.Это означает, что в то время как HNC приравнивается к году обучения в университете, а HND приравнивается к двум годам обучения. Если вы хотите продолжить обучение на уровне ученой степени после получения квалификации HNC или HND, вы можете указать интересующую вас степень на втором или третьем курсе.

    Каковы преимущества HNC / HND?


    И HNC, и HND имеют очень практическую квалификацию, идеально подходящую для тех, кто хочет сразу приступить к работе.После окончания учебы вы получите практические навыки, необходимые для перехода к выбранной вами карьере. В зависимости от курса вы даже можете работать с местными работодателями, которые специализируются на той квалификации, которую вы изучаете.

    Если вы хотите получить степень бакалавра, но не чувствуете себя готовым после окончания школы, прохождение HNC или HND предлагает отличные средства для продолжения обучения в удобном для вас темпе, в то же время предоставляя вам практические навыки и умения. Это означает, что когда вы переключитесь на курс получения степени, у вас будут уже понятые основы степени.

    И HNC, и HND позволят вам сразу перейти к получению степени образования, когда вы будете готовы, без необходимости учиться ни в первом году, ни в первом и во втором.

    Возможно, вы захотите пройти HNC или HND, связанные с областью работы, в которой у вас уже был опыт. Оба могут позволить вам карьерный рост для достижения более профессионального статуса.

    Где я могу изучить HNC / HND?


    Квалификации HNC и HND предлагаются более чем 400 университетами и колледжами дополнительного образования по всей Великобритании.

    Какую квалификацию HNC я могу выполнять?


    Наиболее популярные квалификации на уровне HNC включают:

    Какую квалификацию HND я могу выполнять?


    Существует широкий выбор квалификаций HND, в том числе:

    Итак, если вам нравится то, что вы слышали, вы можете начать исследовать, какие университеты и колледжи предлагают курсы HNC и HND, используя инструмент Whatuni «Find A Course».

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
