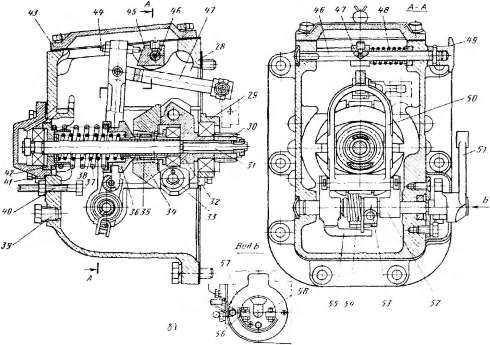

Плунжерная пара (подающие элементы) ТНВД

Плунжерная пара (основной вариант)

Плунжер ТНВД (4) вместе с гильзой ТНВД (3) образуют плунжерную пару. В ее работе использован принцип перелива топлива, и управление с помощью канала и спиральной канавки.

Плунжер ТНВД очень точно подгоняется к гильзе, что обеспечивает уплотнение, адекватное даже при высоком давлении и низких оборотах, и применение дополнительных уплотни тельных элементов не требуется. Помимо вертикальной канавки плунжер имеет также дополнительную проточку на своей боковой стороне, называемую управляющей спиральной канавкой (6).

Рис. Плунжерная пара (основной вариант)

Для давления впрыска до 600 бар хватает одной спиральной канавки (а — плунжерная пара с одним каналом), но для большего давления необходимы две канавки, расположенные на плунжере диаметрально противоположно (Ь — плунжерная пара с двумя каналами). Эта мера служит для предотвращения «залипания» плунжера, так как плунжер больше не перемещается относительно гильзы под действием давления впрыска.

Гильза имеет один или два входных (впускных) топливных канала для поступления топлива и обеспечения окончания подачи топлива (5). Учитывая, что плунжер обрабатывается и подбирается под гильзу, необходимо при замене менять плунжерную пару только в сборе и никогда не заменять плунжер или гильзу отдельно.

Плунжерная пара с каналом возврата утечек топлива

Если ТНВД сообщается с системой смазки двигателя, то при определенных обстоятельствах утечка топлива может привести к разжижению смазочного масла двигателя. Этого можно избежать в значительной степени с помощью плунжерной пары с каналом возврата утечек топлива (1) в поплавковую магистраль ТНВД. В этом случае гильза снабжается кольцеобразной проточкой (2), которая соединяется с топливным каналом через отдельный проход (вариант Ь).

Рис. Плунжерная пара с каналом возврата утечек топлива

В другом варианте (а), протекшее топливо собирается в кольцеобразной проточке плунжера (2) и затем возвращается в топливный канал через соответствующую канавку плунжера (1).

Рис. Варианты

Для соответствия специальным требованиям, таким как, например, уровень шума и токсичность выхлопных газов требуются различные, зависящие от нагрузки, формы начала подачи топлива. Плунжеры, которые в дополнение к нижней спиральной канавке имеют верхнюю спиральную канавку (рисунок Ь), позволяют регулировать начало подачи в зависимости от нагрузки, (а — нижняя спиральная канавка).

Для улучшения пусковых характеристик некоторых типов двигателей применяются специальные плунжеры, имеющие специальную пусковую канавку (1) (рисунок с). Эта пусковая канавка выполняется на верхнем торце плунжера и эффективна только тогда, когда плунжер находится в стартовом положении. В результате начало подачи задерживается на 5 -10° относительно положения коленчатого вала.

Нагнетательные клапаны

Рис. Нагнетательные клапаны

Задачей нагнетательного клапана является перекрытие магистрали высокого давления между топливопроводам высокого давления и плунжером ТНВД, стравливание топливопровода высокого давления и полости форсунки путем снижения давления до определенного статического уровня. Это снижение давления топлива необходимо для быстрого и четкого закрытия распылителя форсунки, что предотвращает появление нежелательных капель топлива.

Во время рабочего процесса впрыска давление, создаваемое в надплунжерном пространстве, вызывает подъем конуса нагнетательного клапана (3) из седла в держателе клапана и топливо под давлением подается (Ь) через держатель клапана (1) и топливопровод высокого давления к распылителю форсунки. Как только спиральная канавка плунжера откроет сливной канал и прекратиться подача топлива, давление топлива в камере высокого давления упадет, и пружина нагнетательного клапана (2) прижмет конус клапана (4) обратно к его седлу (5). Это отделение надплунжерного пространства от топливопровода высокого давления будет происходить до тех пор, пока плунжер не начнет новый рабочий ход, (а — клапан закрыт).

Клапан постоянного объема без ограничения обратного потока

Рис. Клапан постоянного объема без ограничения обратного потока

В клапане постоянного объема (а) часть штока элемента клапана выполнена в виде поршня (втягивающий поршень) и подогнана к направляющей штока клапана. Когда спиральная канавка плунжера прекратит подачу топлива и пружина закроет нагнетательный клапан, поршень входит в направляющую втулку штока клапана (4) и отсекает топливопровод высокого давления от надплунжерного пространства (камеры высокого давления). Это означает, что имеющийся объем топлива в топливопроводе высокого давления возрастет на величину объема, получаемого при ходе втягивающего поршня (2). Этот возвращенный объем соответствует длине топливопровода высокого давления. Это означает, что длина топливопровода не должна изменяться. (1 — седло клапана; 3 — кольцевая проточка; 5 — вертикальный паз). Для достижения конкретных характеристик топливоподачи в специальных случаях применяются клапаны с компенсацией (Ь). Они имеют доработанный участок (6) на втягивающем поршне.

Клапан постоянного объема с ограничением обратного потока

Рис. Клапан постоянного объема с ограничением обратного потока: 1. Держатель нагнетательного клапана; 2. Пружина нагнетательного клапана; 3. Пластина клапана; 4. Держатель клапана.

Ограничение обратного потока может применяться в дополнение к клапану обратного давления. Волны обратного давления, которые образуются при закрытии распылителя форсунки, могут стать причиной кавитации и износа камеры высокого давления нагнетательного клапана. Это воздействие может быть уменьшено или полностью сглажено демпфирующим эффектом ограничения обратного потока в верхней секции держателя нагнетательного клапана, другими словами, между клапаном постоянного объема и распылителем форсунки. Это достигается с помощью узкого ограничительного канала в корпусе клапана, который, с одной стороны, обеспечивает требуемый дросселирующий эффект и, с другой стороны, по большей части, предохраняет от отраженной волны давления. При открытии клапана и подаче топлива ограничения и дросселирующего эффекта не происходит. В качестве корпуса клапана для давления до 500 бар используется пластина, а для больших давлений — направляющий конус.

Клапан постоянного давления

Рис. Клапан постоянного давления: 1. Держатель клапана; 2. Элемент клапана; 3. Пружина клапана; 4. Вставка; 5. Нажимная пружина; 6. Седло пружины; 7. Шарик; 8. Ограничительный канал.

Клапан постоянного давления используется с ТНВД, развивающим давление свыше примерно 800 бар на небольших высокооборотистых двигателях с непосредственным впрыском (DI). Этот клапан состоит из переднего нагнетательного клапана, работающего в направлении подачи топлива и клапана, удерживающего давление, работающего в направлении обратного потока. Последний клапан между впрысками поддерживает статический уровень давления как можно более постоянным, таким же, как и при всех других рабочих режимах. Преимущества клапана постоянного давления заключаются в устранении кавитации и улучшении гидравлической стабильности.

Если клапан постоянного давления должен функционировать более эффективно, это требует более точных регулировок и модификаций регулятора числа оборотов.

ustroistvo-avtomobilya.ru

Материалы плунжерных пар ТНВД. Изготовление и контроль

Плунжерные пары, насосов высокого давления работают в условиях больших нагрузок и интенсивного истирания В процессе возвратно-поступательного движения плунжера и при малых зазорах происходят большие износы как цилиндрических поверхностей плунжера и гильзы, так и их кромок и торцов. Эти износы обусловливаются наличием в топливе твердых примесей, деформациями плунжера и гильзы н боковыми силами, устранить которые полностью не представляется возможным. Поверхности плунжера и гильзы изнашиваются неравномерно. Больше изнашивается обычно верхняя часть плунжера, обращенная к полости нагнетания, а также поверхности у распределительных кромок. Вследствие износа на поверхностях плунжера и гильзы образуются продольные риски, повышается овальность и конусность рабочих поверхностей. По этой причине увеличивается зазор между плунжером и гильзой, уменьшается плотность пары и увеличиваются утечки В результате уменьшается коэффициент подачи системы, падает давление подачи, изменяется угол опережения подачи и усиливается неравномерность распределения топлива по отдельным цилиндрам. Эти нарушения в работе топливной системы приводят к повышению удельного расхода топлива, снижению эффективной мощности дизеля и неустойчивой работе дизеля на малых, скоростных и нагрузочных режимах.

Чтобы предотвратить быстрый выход из строя топливной аппаратуры, плунжерные пары следует изготовлять из таких материалов, которые хорошо противостоят механическому истиранию, коррозии и вредному воздействию различных примесей, встречающихся в дизельных топливах. Материалы плунжерных пар должны иметь высокую твердость и износостойкость в условиях повышенных давлений топлива, иметь малый коэффициент линейного расширения, сохранять размеры и геометрическую форму, хорошо обрабатываться.


Материалом для плунжера и втулки служат стали ШХ15 или ХВГ
(ГОСТ 5950—73). Допускается изготовлять плунжерные пары и из хромомолибденовых сталей. В случае наличия резьбовых соединений можно применять малоуглеродистую легированную сталь. Применяют также хромоалюминиевые стали.

В процессе обработки плунжерные пары подвергают термической обработке. Детали, изготовленные из малоуглеродистых сталей, проходят цементацию. Цементируют рабочие поверхности на глубину 1—1,5 мм. Детали из хромоалюминиевых и хромоалюминиевых с добавками молибдена сталей азотируют на глубину 0,2—0,5 мм. Азотирование деталей позволяет повысить поверхностную твердость при вязкой сердцевине детали и антикоррозионную стойкость работающей поверхности, а также уменьшить брак по трещинам. После азотирования детали шлифуют на глубину 0,02—0,05 мм для снятия хрупкою поверхностного слоя (эпсилонфазы).

Однако азотированные детали, обладая хорошей износостойкостью и коррозионной стойкостью, имеют повышенную хрупкость. При механической обработке на станках наблюдается выкрашивание азотированного слоя По этой причине эти стали широко не применяют.

Плунжерные пары подвергают закаливанию для повышения твердости поверхностного слоя. Твердость трущихся поверхностей плунжеров и их торцов должна быть HRC 55. Направляющие цилиндрические поверхности гильзы и плунжера притирают совместно. Перед притиркой поверхности плунжера и втулки проверяют на отсутствие волосовин и трещин. Плоскостность уплотняющих поверхностей проверяют стеклянной пластиной для интерференционных измерений. Допускается не более трех интерференционных полос.

Диаметральный зазор между плунжером и втулкой для увеличения срока службы выбирают минимальным, но обеспечивающим легкость передвижения плунжера во втулке. В поперечном сечении, проходящем через отсечное окно втулки, минимальный диаметральный зазор может изменяться от 1,5 до 4 мк в зависимости от диаметра плунжера. Наличие этого зазора обеспечивает получение верхнего предела гидравлической плотности плунжерных пар. Нижний предел гидравлической плотности имеет место при максимальном диаметральном зазоре, изменяющемся от 4 до 8 мк в зависимости от диаметра плунжера. Правильность выбора диаметральных зазоров проверяется на стендах. После совместной притирки детали промывают бензином, затем смачивают дизельным топливом и проверяют на легкость передвижения плунжера во втулке. Плунжер, выдвинутый на 1/3 длины протертой поверхности, должен под действием собственного веса свободно перемещаться при любом угловом положении относительно втулки, установленной вертикально.

Гидравлическую плотность плунжерных пар проверяют опрессовкой на гиревых стендах. Опрессовку проводят фильтрованной смесью дизельного топлива и веретенного масла вязкостью 9,9—10,9 сСт при температуре 16—20° С. При герметически закрытой втулке со стороны полости нагнетания на плунжер, установленный в положение максимальной подачи, создается нагрузка, соответствующая давлению смеси в подплунжерном пространстве 20±1 МПа. Гидравлическую плотность измеряют временем, в секундах, хода плунжера от момента его нагружения до момента отсечки, когда движение плунжера резко увеличивается. Плотность гладких плунжеров определяется временем, необходимым для перемещения плунжера на величину заданного хода. Плунжерные пары плотностью меньше требуемой разукомплектовывают, а детали их поступают на участок сборки. При слишком большой плотности плунжерные пары проходят дополнительную притирку.

Годные плунжерные пары сортируют на группы по гидравлической плотности. На насос ставят пары одной гидравлической плотности. Каждую проверенную плунжерную пару маркируют.

Пружины плунжеров воспринимают значительные знакопеременные нагрузки, поэтому материалы, применяемые для их изготовления, должны обладать хорошей прочностью. Для пружин плунжеров обычно применяют стали 50ХФА и 60С2А диаметром 4—11 мм (ГОСТ 14959—79) Термическая обработка проволоки из этих сталей должна обеспечивать твердость HJRC 43—47 для сталей 50ХФА и HRC 44—49 для сталей 60С2А.

Неравномерность шага витков задается так, чтобы при наибольшем рабочем прогибе пружины было гарантировано отсутствие соприкосновения витков. Неприлегание концов опорных витков должно быть не более 0,5 мм. Неперпендикулярность торцов и оси не более 0,1 мм на каждые 20 мм длины пружины. Технология изготовления пружин должна предусматривать проверку их характеристик, оказывающих влияние на рабочий процесс отдельных плунжерных пар.

ustroistvo-avtomobilya.ru

Замена и регулировка плунжерных пар своими руками

Замена и регулировка плунжерных пар своими руками

Топливный насос высокого давления – это важнейший узел в каждом дизельном моторе. Из-за этого механизма горючее становится не просто жидкостью, а топливно-воздушной смесью. На работу насоса действует и такая деталь, как плунжерная пара. Она отвечает за подачу горючего и его распределение.

Устройство плунжерной пары

В конструкции этого элемента две основные детали – плунжер и втулка.



Плунжер состоит из цилиндрического поршня небольшого размера. Когда насос работает, плунжер двигается внутри втулки. Выполняя движения вверх и вниз, плунжер всасывает горючее, а потом оно нагнетается поочередно в форсунки рабочих цилиндров, где под большим давлением в распыленном состоянии воспламеняется. Плунжерная пара ТНВД имеет несколько отверстий на втулке, через которые и поступает дизельное топливо для последующего нагнетания.

Другими словами, главным назначением плунжерной пары является точное измерение горючего, чтобы потом подать его в цилиндры двигателя. Также этот элемент помогает насосу подать топливо в необходимый момент с нужным давлением. Чтобы всё осуществлялось без сбоев, надо чтобы у плунжерной пары было соответствие ко всем предъявляемым требованиям. Поэтому плунжерная пара цена которой не такая уж и маленькая, должна производиться на оборудовании высокой технологичности, в домашних условиях сделать её нереально.

Эксплуатация плунжерной пары

Плунжерная пара ТНВД – сложный элемент, эксплуатировать его надо с осторожностью и постоянно соблюдать необходимые требования. Чтобы устройство работало бесперебойно и качественно, то следует использовать только топливо высокого качества. Так как на наших АЗС качество топлива оставляет желать лучшего, то восстановление плунжерных пар – очень популярная услуга.

В некачественном топливе содержится большое количество химических элементов, что значительно уменьшает долговечность плунжерной пары. Самое негативное влияние производит вода, которая попадает в качестве конденсата в топливо. Если между втулкой и плунжером оказывается много воды, то смазывающая плёнка нарушает свою целостность и дальше деталь работает без смазки. Это может настолько деформировать деталь, что восстановление плунжерных пар просто не поможет. Останется только купить плунжерную пару в магазине и стараться заправляться только качественным топливом.

Когда необходима замена и как заменить плунжерную пару?

Есть несколько признаков того, что деталь неисправна. Один из них – это отказ мотора запускаться, особенно на мотор разогрет. Узнать нормально ли работает плунжерная пара ТНВД можно и во время работающего двигателя. Надо обратить внимание на качество его работы. Если плунжерная пара неисправна, то у мотора теряется мощность, а работает он с нехарактерными звуками. Кроме того, двигатель может работать с перебоями и нестабильно. Если был замечен хотя бы один симптом, то надо производить диагностику.

Надо отметить, что для диагностики применяется специальное оборудование. Поэтому очень сложно в домашних условиях сказать, неисправна ли плунжерная пара или нет. В СТО профессионалы могут точно сказать о неисправности и метод решения этого – регулировка или полная замена. Во время ремонта необходимо специальное оборудование, которое должно восстановить герметичность втулки и плунжера.

Теперь следует рассказать, как заменить плунжерную пару. Сначала необходимо пойти в магазин, подобрать и купить плунжерную пару, которая подойдёт к отдельно взятому двигателю. Надо разобрать всё, что снимается, вокруг топливного насоса. Это необходимо для того, чтобы снять старую плунжерную пару без проблем и ничего не мешалось. Потом надо снять переднюю крышку двигателя, открутить гайку крепления шестерни привода, а после этого открутить все трубки и снять топливный насос. Все детали, которые в грязи, заодно надо почистить. Только после этого можно начинать разбирать топливный насос, откручивать саму плунжерную пару, но только делать это с предельной осторожностью и в специально подготовленном месте с набором необходимых инструментов.



Из неё надо аккуратно слить топливо, демонтировать старую плунжерную пару, проверить состояние остальных деталей, а именно кулачковую шайбу, ролики, насос подкачки и т.д.. После этого надо перекрутить штуцера с клапанами и глушилкой мотора со старой пары, на новую. Потом можно всё собирать в обратном порядке, предварительно тщательно промыв плунжерную пару дизельным топливом от консервации перед установкой.

Регулировка плунжерной пары

Чтобы отрегулировать количество топлива, которое впрыскивается, на плунжере есть специальная отсечная кромка. Когда движение плунжера идёт вверх, то он сначала перекрывает отверстие для выхода, а через эту кромку отверстие приоткрывается. Нарезка этой кромки произведено спиралью, чтобы при повороте плунжера изменялось время до отсечки. Чтобы плунжер поворачивался и совершал поступательные движения, он опирается на кулачковую шайбу и зацепляется с её штифтом. Когда шайба вращается, то она вращает и плунжер, а кулачки набегают на ролики и толкают его. Регулировка плунжера производится регулировочными шайбами разной толщины. Самое главное – не забывать, что плунжерная пара цена на которую достаточно большая, очень хрупкая и сложная деталь, поэтому надо обращаться с ней надо очень аккуратно.

autodieseldv.ru

Плунжерная пара тнвд

Принцип работы и устройство плунжерной пары ТНВД

Плунжерная пара ТНВД включает в себя плунжер и втулку. Плунжер производит возвратно-поступательное движение внутри втулки. Плунжер нагнетает топливо под влиянием особого кулачка, также под влиянием возвратной пружины ход всасывания.

Топливный насос высокого давления дизельного двигателя нужен для подачи в цилиндры дизеля под определенным давлением. ТНВД по способу впрыска бывают с аккумуляторным впрыском и непосредственного действия.

Плунжерная пара ТНВД способствует одновременному процессу нагнетания и впрыска. В каждый цилиндр топливного насоса подается необходимая порция дизеля. Плунжерная пара  создает нужное давление распыливания. В топливном насосе с аккумуляторным впрыском привод рабочего плунжера работает за счет давления сжатых газов в цилиндре, также с помощью пружин.

Для более мощных дизелей устанавливают специальные аккумуляторные насосы с гидравлическими аккумуляторами. В таких системах нагнетание и впрыск происходит раздельно.

В начале , топливо нагнетается насосом в аккумулятор , затем идет к форсункам. Таким образом, получается качественное распыливание и смесеобразование в широком диапазоне нагрузок дизеля. Однако конструкция достаточно сложная, поэтому не получила широкого распространения.

ТНВД могут быть многосекционными, рядными и распределительными. Друг за другом насосные секции располагаются в рядном, где топливо идет в определенный цилиндр, в распределительных насосная секция подает топливо сразу в несколько цилиндров двигателя.

Работа ТНВД

Работа ТНВД осуществляется за счет топливоподкачивающего насоса. Редукционный клапан поддерживает стабильное давление на входе в насосную секцию ТНВД. Плунжерная пара ТНВД — это золотниковое устройство, которое регулирует количество впрыскиваемого топлива.

Плунжерная пара ТНВД распределяет по цилиндрам дизеля топливо в соответствии с порядком работы. Всережимный регулятор позволяет ограничить максимальные обороты коленвала, обеспечить устойчивую работу дизеля в любом режиме.

ТНВД получает излишек топлива от топливоподкачивающего насоса. Излишек возвращается в бак через дренажный штуцер. Электромагнитный клапан нужен для остановки дизеля. Принцип действия ТНВД таков, что кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленвала вращение.

Кулачок набегает на толкатель во время вращения кулачкового вала, смещает его, а он поднимает плунжер, сжимая пружину. Затем поднимается плунжер, закрывается впускной канал, затем вытесняется топливо, которое находится над ним. Топливо вытесняется через нагнетательный клапан и поступает к форсунке.

Остатки топлива уходят через слив по осевым, радиальному и винтовому каналам в плунжере и сливной в гильзе. Когда опускается плунжер , открывается впускной канал, за счет пружины. И объем над плунжером заполняется топливом от подкачивающего насоса.

Характеристики плунжерной пары ТНВД таковы, что твердость плунжера после термической закалки при изготовлении заводом около 58 – 62 единиц. Если применить дополнительные улучшения, то можно добиться 75 единиц.



vsepoedem.com

Плунжерная пара ТНВД

Плунжерная пара ТНВД


Компания «МелАгроПром» предлагает своим клиентам приобрести плунжерную пару (ТНВД).

Компания «МелАгроПром» предлагает своим клиентам приобрести плунжерную пару (ТНВД).

Одним из основных и самых сложных узлов дизельного двигателя является топливный насос высокого давления (ТНВД), агрегат, с помощью которого топливо подается таким образом, чтобы образовывать горючую взвесь, смешанную с воздухом. В свою очередь, самым важным элементом ТНВД является плунжерная пара, с помощью осуществляется подача и распределение топлива.

Плунжерная пара состоит из двух элементов: втулки и самого плунжера (удлиненного поршня, имеющего цилиндрическую форму). При работе ТНВД плунжер движется внутри втулки. Производимые им возвратно-поступательные движения обеспечивают нагнетание, а затем всасывание топлива. Плунжерная пара ТНВД имеет специальные отверстия на втулке — через них осуществляется подача топлива для нагнетания. Сам плунжер выполняет функцию золотника, с помощью которого регулируется количество подаваемого топлива.

Таким образом, плунжерная пара служит для того, чтобы отмерить точное количество топлива для подачи в цилиндр двигателя. Кроме того, с помощью плунжерной пары ТНВД обеспечивает подачу топлива под нужным давлением в определенный момент. Для того, чтобы обеспечивать качественное решение этих задач при эксплуатации дизельных двигателей, плунжерные пары должны соответствовать ряду требований.

Основное из них — необходимость исключить вероятность протечки топлива. Для этого зазор между плунжером и втулкой делается предельно малым — в пределах от 1 до 3 мкм. Чтобы обеспечить именно такой зазор, каждый плунжер подбирается к втулке индивидуально, после чего выполняется подгонка деталей друг друга.

Кроме того, поверхность втулки и плунжера закаляется до очень высокой твердости так, чтобы обеспечить долговечность такой детали. В итоге втулка и плунжер представляют собой прецизионную пару деталей, которая способна обеспечивать высокое давление впрыска топлива одновременно с подвижностью плунжера во втулке.

Требования к эксплуатации плунжерных пар ТНВД.

Плунжерная пара является тем элементом, который требует особого внимания при эксплуатации дизельного двигателя и, в частности, его топливной системы. Важнейшим требованием со стороны плунжерной пары ТНВД является использование только качественного топлива. Важно исключить вероятность попадания примесей воды, а также микроскопических частиц пыли, могущих содержаться в топливе.

Так, при попадании воды в зазор между плунжером и втулкой происходит нарушение целостности защитной смазывающей пленки. В результате плунжерная пара начинает работать без смазки, с увеличенным трением, что может привести к нагреву, заклиниванию, деформации деталей. Кроме того, вода может стать причиной коррозии втулки и плунжера. В этом случае потребуется либо дорогостоящий ремонт, либо замена таких деталей.

При попадании пыли, содержащейся в горючем, плунжерная пара ТНВД также может выйти из строя — в результате заклинивания. Именно поэтому важно пользоваться только качественным топливом, а также своевременно проводить диагностику всех элементов топливной системы дизельного двигателя.

В каких случаях плунжерная пара ТНВД требует ремонта или замены?

Существует несколько признаков того, что плунжерная пара вышла из строя. Так, ее неисправность может служить причиной отказа запуска дизельного двигателя. В случае, если после пуска двигатель работает нестабильно, с перебоями, также есть вероятность того, что проблема заключается в плунжерной паре. Неравномерная работа двигателя, его неспособность развить требуемую мощность, наличие постороннего звука при эксплуатации двигателя либо превышение пиковой частоты вращения — во всех этих случаях может потребоваться замена плунжерной пары ТНВД.

Для того, чтобы точно узнать причину неисправности двигателя, необходимо провести диагностику плунжерных пар. С этой целью используется специальное диагностическое оборудование, которое позволяет проверить работоспособность детали, а также выяснить степень ее износа.

В случае необходимости выполняется либо замена, либо ремонт плунжерной пары. Стоит отметить, что восстановление такого элемента требует профессионального использования специального оборудования, которое может привести геометрические размеры втулки и плунжера в исходное состояние.

Задать вопрос

[contact-form-7 title=»Задать вопрос»]

melagroprom.com

Как ремонтировать плунжерную пару, рeмонт плунжepной пары.


Начнем с самого малого, что такое плунжер? Плунжер это своего рода поршень который выполнен в форме цилиндра, длинна его превышает его диаметр. У дизельных автомобилях и топливной aппapaтуpe получили распространение так называемые плунжерные пары. Плунжepнaя пapa состоит из плунжера и гильзы.

Плунжерная пара является одной из основных деталей топливного насоса высокого давления или если коротко ТНВД. ТНВД отмечает и подает необходимую порцию топлива в нужный момент для двигателя. Так же подает его под определенным давлением и подается в цилиндры  двигателя. Для того что бы не происходило утечки топлива при высоком давлении через зазор между гильзой и плунжером, зазор выполнен очень малый, всего 1-3 мкм. Плунжера и гильзы  выполнены из высокопрочной стали закаленной до высокой прочности, в результате чего получаются точная высококачественная пара деталей, поменять которую по отдельности нельзя.

Для плунжерных пар, крушительным является наличие в дизельном топливе воды, так как когда в зазор прецизионных деталей она попадает, топливная пленка, которая смазывает пару на трущихся поверхностях нарушается и плунжер какое то время работает без смазки. В результате чего образовываются, так называемые «задиры» на поверхностях, в результате чего их заклинивает. Ну а само попадание воды известно откуда, это дизельное топливо низкого качества, так же вода способствует коррозии гильзы и плунжера, это приводит к моментальному ремонту плунжеров.

Помимо воды, также довольно часто проблемы возникают в результате попадания в топливо  микроскопических частиц пыли, она работает как абразивный инструмент, и еще наносят вред плунжерной паре в насосе. За счёт попадания разных примесей в механизм плунжерной пары, происходит так же заклинивание и нарушение работы насоса и мотора автомобиля, все это приводит к ремонту.

Плунжерные пары ТНВД это высокоточный механизм и чтобы избежать его выход из строя, необходимо регулярно осуществлять диагностику плунжерной пары и пользоваться качественным топливом.
Чтобы провести диагностику плунжерной пары ТНВД, необходимо иметь спецоборудование, которое позволяет проверить степень износа и выработку плунжерной пapы, и уже потом при необходимости ее заменяют нa новую или восстанавливают. Peмонт плунжерной пары заключается в полном восстановлении геометрических параметров гильзы и сaмого плунжepa. Восстaновлeниe гильзы производится путём механической обработки. Peмонт плунжера производится путем нaнeсeния нa нeго износостойкого жёсткого хрома. Самостоятельно в гараже без оборудования, т.е. кустарным способом, ремонт плунжеров осуществить невозможно.

Плунжерные пары на грузовые автомобили DAF, Scania, Iveco, Renault, Iveco, Volvo, Mercedes и легковые автомобили, можно приобрести на сайте hodovik.com


Источник: blog.auto-sklad.com

blog.auto-sklad.com

Плунжерная пара Тойота

Плунжерная пара Тойота 096400-1000 (DENSO)  22140-6A511 4/10R

Данная плунжерная пара применяется в ТНВД 096000-4320  автомобилей TOYOTA с двигателями 1C/2С.

Цена плунжерной пары не маленькая, поэтому она должна производиться на оборудовании высокой технологичности, домашних условиях сделать её нереально.
Эксплуатация топливного насоса.
Плунжерная пара ТНВД – сложный элемент, эксплуатировать его надо с осторожностью и постоянно соблюдать необходимые требования. Чтобы насос (ТНВД) работал бесперебойно  качественно, то следует использовать только топливо высокого качества. Так как на наших АЗС качество топлива оставляет желать лучшего, то восстановление плунжерных пар – очень популярная услуга, а цена плунжерной пары высока.
Некачественное топливо содержится большое количество химических элементов, что значительно уменьшает долговечность деталей ТНВД. Самое негативное влияние производит вода, которая попадает в качестве конденсата в топливо, далее пару.  Если между втулкой и плунжером оказывается  вода, то смазывающая плёнка нарушает свою целостность,  дальше деталь работает без смазки. Это может настолько деформировать пару, что восстановление просто не поможет. Останется только купить необходимую деталь в магазине, стараться заправляться только качественным топливом.
Когда необходима замена,  как заменить плунжерную пару?
Есть несколько признаков того, что пара неисправна. Один из них – это отказ мотора запускаться, особенно когда  мотор разогрет. Узнать нормально ли работает плунжерная пара ТНВД можно  во время работающего двигателя. Надо обратить внимание на качество его работы. Если пара неисправна, то у мотора теряется мощность, а работает он с нехарактерными звуками. Кроме этого двигатель, в том числе топливный насос может работать с перебоями и нестабильно. Если был замечен хотя бы один симптом, то надо производить диагностику.
Надо отметить, что для диагностики, ремонта ТНВД применяется специальное оборудование. Поэтому очень сложно в домашних условиях сказать, неисправна ли плунжерная пара или нет. В СТО профессионалы могут точно сказать о неисправности и метод решения этого – регулировка или полная замена. Во время ремонта необходимо специальное оборудование, которое должно восстановить тепловой зазор плунжера.
Теперь следует рассказать, как производится (осуществляется) ремонт ТНВД, замена плунжерной пары. Сначала необходимо пойти в магазин,  купить деталь, которая подойдёт к отдельно взятому двигателю. Надо разобрать всё, что снимается, вокруг топливного насоса. Это необходимо для того, чтобы пара топливного насоса быля снята без проблем, ничего не мешалось. Потом надо снять переднюю крышку двигателя, открутить гайку крепления шестерни привода, а после этого открутить все трубки, а также снять топливный насос. Все детали, которые в грязи, заодно надо почистить. Только после этого можно начинать разбирать топливный насос, откручивать саму  пару, но только делать это с предельной осторожностью  специально подготовленном месте с набором необходимых инструментов.
Также в магазине представлены детали для ремонта топливных систем дизельного двигателя, в том числе тнвд (топливный насос высокого давления) и форсунок. Это пара плунжерна к тнвд типа VE, другие детали повышенной напряженности: кулачковые шайбы, рычаги топливоподачи, ролики, клапаны отсечки топлива и т.д. Также плунжеры для ремонта насосов рядного типа, распылители форсунок, форсунки для разных типов автомобилей ― от легкового до спецтехники.
Приглашаем партнеров к долгосрочному сотрудничеству на взаимовыгодной основе. Для магазинов автозапчастей , автомастерских специальные предложения и цены, индивидуальные заявки на заводы-производители по интересующим позициям, постоянное расширение ассортимента.
Услуги компании по ремонту топливной системы дизельного автомобиля ЗДЕСЬ
