Частая неисправность «системы электроснабжения» проста – генератор не дает зарядку либо «просыпается» только на высоких оборотах. Этим славятся отечественные генераторы как за счет общего низкого качества изготовления, так и из-за ряда конструктивных дефектов. Столкнувшись с проблемой недозаряда аккумулятора, стоит разобраться с причинами проблемы – кому случалось оставаться на трассе с мертвой батареей и отсутствующей зарядкой, подтвердит, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.

Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не дает зарядку аккумулятору, то первое, что приходит в голову на автомобилях с достаточным пробегом – это износ щеток. В генераторах мало чисто механических узлов, которые влияют на его работоспособность – а щетки, постоянно трущиеся о коллектор, стираются.

По мере износа контакт ухудшается, соответственно падает и ток в обмотке ротора. Сначала генератор дает мало зарядки на низких оборотах, «просыпаясь» после перегазовки, затем отказывает полностью. Сами по себе щетки могут быть как отдельным узлом, так и сблокированным с реле-регулятором.

Извлекая щеточный узел из генератора, можно легко ощутить, насколько его можно выдвинуть, чтобы перестала ощущаться упругость пружин – это и будет остаточная рабочая длина самой длинной щетки. Обратите внимание, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливается грязь и продукты износа щеток, щетка стирается быстрее. Это заметно и по наличию канавки на одном из колец.

Сама по себе канавка не так страшна, если протерта ровно. Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе.
На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента.

Обрыв

В роторе же, помимо износа контактных колец, вероятных причин неисправности немного – сравнительно малые токи не дают обмотке сгорать, гораздо чаще происходит обрыв провода в месте соединения с коллектором. Проверяется ротор тестером: сначала измеряется сопротивление между кольцами коллектора, затем – между кольцами и «массой». В первом случае сопротивление составляет несколько ом, во втором – «бесконечное» (нет короткого замыкания обмотки на корпус).

Статор и диодный мост

Еще одной из причин по которым генератор не дает зарядку — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста – отказом или пробоем диодов. Внешне симптомы похожи – падает мощность генератора (не работает одна или две фазы), либо генератор отказывает полностью.

Статор оценивается в первую очередь внешне – не должно быть видно потемнений изоляции и запаха горелого. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпус.

Диодный мост лучше проверять с помощью аккумулятора и контрольной лампы – в тестерах напряжение при контроле невелико, и пробитый диод таким образом можно пропустить. 12-вольтовая лампочка на 40-60 Вт и аккумулятор в этом плане надежнее.
Проверочная цепь проста: «минус» от аккумулятора подключаем к силовой клемме диодного моста, «плюс» через лампу поочередно подключаем к каждому выводу моста, к которым подключались обмотки статора. Если на одной из фаз лампочка не горит – диоды выгорели. Далее меняем полярность подключения – в этом случае лампочка ни на одной фазе не загорается, иначе это укажет на пробой диодов в мосту. Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста – лампа не загорается. При обратном подключении должна гореть на всех фазах. Дополнительные диоды проверяются от статорных входов до клеммы, идущей на реле-регулятор.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнута накоротко.

Проблема с реле-регулятором

Процедура проверки реле-регулятора зависит от конструкции. Внешние (как на старых «Жигулях») при отсутствии зарядки проверить просто – убедившись, что на щеточный узел после включения зажигания поступает ток (включив амперметр в цепь между клеммой 67 реле-регулятора и щеточным узлом). Нет тока – меняйте «шоколадку».

Если реле-регулятор объединено со щеточным узлом, то можно померить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но быть обязано. Не проверяйте реле-регуляторы без нагрузки: напряжение на выходе в этом случае может быть, но при подаче нагрузки на неисправное реле-регулятор оно резко упадет, и исправный узел придется признать дефектным.

Отсутствие тока в обмотке статора необязательно станет следствием неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами оно идет от самого генератора, на неработающем моторе же идет на реле-регулятор только ток через контрольную лампу. Такие генераторы просто отличить – к ним подходит только одна слаботочная клемма от контрольной лампы. Реле признается дефектным, если дополнительные диоды в мосту исправны.

В генераторах со внешним возбуждением обязательны хотя бы два слаботочных входа – один от контрольной лампы, второй – «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L – контрольная лампа, IG – зажигание). В генераторах такого типа после включения зажигания напряжение на клемме IG присутствует обязательно, иначе возбуждения генератора не произойдет.

Ещё кое-что полезное для Вас:

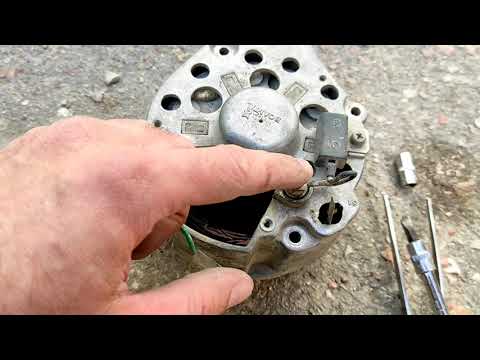

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

В статье вы узнаете про случаи, когда автомобильный генератор не дает зарядки на аккумуляторную батарею. Поломка не из приятных, но ее можно достаточно быстро устранить. Для этого достаточно иметь в своем арсенале стандартный набор из отверток и ключей, а также мультиметр – прибор для измерения электрических величин (сопротивления, напряжения, силы тока). Конечно, в случае некоторых определенных поломок можно и вовсе ограничиться визуальной диагностикой. Но обо всем будет рассказано немного ниже. А теперь настало время узнать о том, как производится демонтаж генератора автомобиля. После этого будет рассмотрена его разборка и диагностика всех узлов.

Что делать, если нет зарядки?

Итак, вы обнаружили что на автомобиле генератор не дает зарядки. Сразу же необходимо искать первопричину этой поломки, ведь можно дойти до того, что двигатель попросту откажется работать, так как электрической энергии ему не будет хватать. Следовательно, уменьшается емкость аккумуляторной батареи, отсюда возникает невозможность прокрутить стартер во время запуска двигателя. Обратите внимание на то, что, в случае если генератор у вас полностью исправен и работает в идеальном режиме, аккумуляторную батарею практически не нужно заряжать. Даже в холодную погоду, невзирая на то что емкость у большинства батарей может упасть, исправный генератор позволяет добиться того, чтобы уровень заряда всегда был выше 60 %. Но теперь нужно разобраться с тем, почему генератор не дает зарядку и садится аккумулятор.

Основные неисправности

В том случае, когда начинают проявляться неисправности генератора, необходимо в первую очередь обращать внимание на всю бортовую сеть. Вполне возможно, что нарушена проводка, которая записывает обмотку возбуждения генератора на установке. Обратите внимание на то, что генератор мало дает зарядку в том случае, если его мощность намного ниже суммарной всех потребителей. Случается это тогда, когда вы установили на свой автомобиль, например, очень мощную акустическую систему, освещение, а также иные гаджеты, не предусмотренные в стандартной комплектации. Это приводит к тому, что при работе двигателя внутреннего сгорания питание всей бортовой сети происходит не только от генератора, но и от аккумулятора. При этом аккумуляторная батарея активно отдает свой заряд. Но сама в это время не подзаряжается. Поэтому при проведении тюнинга отечественных автомобилей обязательно обращайте внимание на генераторную установку. Желательно, чтобы имелся запас мощности. Только в этом случае вы обеспечите наиболее полную зарядку аккумуляторной батареи, а также идеальную работу всех потребителей.

Алгоритм поиска поломок

Итак, теперь более детально о том, как выполняется поиск всех неисправностей генератора. Ведь вам важна главная причина. Генератор не дает зарядку – это только лишь симптом. В том случае, если комплектация автомобиля стандартная, лишних потребителей электрической энергии у вас нет, можно смело начинать диагностику самого генератора. В том же случае, если у вас имеются дополнительные потребители электроэнергии, их необходимо на некоторое время отключить. Причём нужно отключать непосредственно от бортовой сети, а не только кнопкой. Сначала произведите замер отдачи потока на заглушенном двигателе. Вам важно узнать, потребляется ли электроэнергия во время стоянки автомобиля. Обратите внимание на то, что сигнализация должна быть в это время отключена. К сожалению, на большинстве отечественных автомобилей имеется небольшая утечка тока. Правда, она не способна посадить аккумуляторную батарею даже за несколько недель стоянки. После этого необходимо все потребители электроэнергии подключить. Аналогично проверяете утечку при подключенных потребителях. В том случае, если ток утечки очень большой, ищите причину поломки не в генераторе или аккумуляторной батарее, а именно в каком-либо устройстве, подключенном к бортовой сети автомобиля. Сделать это можно методом исключения.

Если нет утечки тока в режиме покоя

Намного хуже, если утечка тока на заглушенном двигателе отсутствует, но аккумулятор разряжается. Для этого необходимо более тщательно обследовать генератор. Причин поломки у него может быть очень много. Зачастую отсутствует контакт либо он очень слабый, в щеточном узле. При этом, конечно же, генератор не дает зарядку на аккумулятор. Случается это тогда, когда щетки практически полностью износились. Может присутствовать разрушение обмотки возбуждения. Также не исключено, что появляется в этой обмотке замыкание между витками. На роторе обмотка может быть замкнута на корпус. Аналогичные неисправности иногда присутствуют и в статоре. У него имеются три обмотки, которые также могут иметь обрывы, замыкание на корпус или между витками. В том случае, если выпрямительный блок содержит один или несколько неисправных полупроводниковых диодов, генератор не будет выдавать на своем выходе напряжение. И конечно же, разнообразные механические воздействия способны оказывать свое влияние. Например, растяжение ремня привода. Стоит поговорить про все эти поломки более подробно.

Недостаточный контакт

Обратите внимание на то, что в том случае, если происходит замасливание или загрязнение щеток, а также колец на роторе, может пропадать кратковременно или постоянно контакт. Не исключено, что в щеткодержателе испортились пружины. С их помощью щетки придавливаются к кольцам на роторе. Следовательно, повышается сопротивление общее обмотки возбуждения, либо же полностью разрывается электрическая цепь. При этом генератор дает слабую зарядку либо вообще перестает работать. Чтобы избавиться от этой неисправности, иногда можно просто протереть щетки безворсовой тряпкой. Желательно смочить ее в растворителе или бензине. Конечно же, если щетки сильно износились, их нужно заменить. В том случае, если произошло окисление колец, необходимо произвести очистку при помощи стеклянной шкурки.

Разрушение обмоток

Не очень приятно, если вдруг произошло разрушение обмотки возбуждения. Если присутствует такая неисправность, то генератор полностью не будет работать, так как отсутствует магнитное поле. Дело в том, что в основе принципа работы любого генератора лежит наличие движущегося магнитного поля. Определить эту неисправность можно очень просто. Во-первых, если во время работы потрогать корпус генератора, он окажется чересчур горячим. Во-вторых, на приборной панели обязательно загорится лампочка с нарисованным на ней аккумулятором. Она сигнализирует о том, что отсутствует зарядка на АКБ. Также можно использовать мультиметр в режиме измерения сопротивления. Для этого необходимо измерить значение сопротивления между кольцами. Но это не все причины, по которым плохо дает зарядку генератор.

Замыкание между витками

Возникает в том случае, если разрушается внешняя изоляция провода, которым намотана обмотка. Обратите внимание на то, что при наличии межвиткового замыкания происходит чрезмерный нагрев обмотки. При этом ток, потребляемый обмоткой возбуждения, многократно увеличивается. Для точной диагностики необходимо разбирать полностью генератор, после чего при помощи мультиметра измерять сопротивление катушки. Если оно отличается от эталонного, можно сделать вывод о том, что имеется замыкание между витками обмотки.

Замыкание обмоток на корпус

В том случае, если имеется замыкание обмотки именно на корпус, перестает работать генераторная установка. Чаще всего происходит замыкание в том месте, где находятся выводы концов. Это те места, в которых обмотка припаивается к контактным кольцам. Чтобы произвести проверку роторной обмотки, необходимо взять лампу с рабочим напряжением 220 вольт. Обратите внимание, что необходимо соблюдать все меры безопасности. Вам потребуется один вывод от лампы соединить с питанием. Второй вывод подключить к контактному кольцу. Второй провод питания нужно соединить с корпусом ротора. В том случае, если имеется замыкание роторной обмотки на корпус, лампочка будет обязательно гореть. Если замыкания нет, то лампа не загорится. А если есть, то вы смогли понять причину, почему генератор не дает зарядку на аккумулятор.

Проблемы в статоре

Аналогичные проблемы могут возникнуть и в статорных обмотках. В частности, если имеется межвитковое замыкание, будет отсутствовать зарядка аккумулятора. Конечно, генератор может работать, но в аварийном режиме. Во-первых, его мощность намного упадет. Во-вторых, зарядка аккумуляторов происходить не будет. В-третьих, происходит чрезмерный нагрев корпуса генератора. Также обмотка может замыкать на корпус. Чрезмерный нагрев, гудение, снижение мощности – все те признаки, которые присущи поломкам роторной обмотки. Проверка производится таким же образом, как и в случае с роторной обмоткой. Чтобы произвести ремонт, необходимо заменить все неисправные катушки. Бывает даже такое, что в генераторах плюсовой вывод замыкается с корпусом. Следовательно, между выводами аккумуляторной батареи также происходит короткое замыкание. Это чревато тем, что может произойти пожар. Само собой, генератор не дает зарядки в этом случае.

Как снять генератор?

Вам потребуется следующий набор инструментов:

Монтажная лопатка.
Два ключа на 17, один на 10 и 13.
Проникающая смазка типа WD-40.

Последняя крайне необходима в том случае, если генератор давно не снимался, а на резьбе имеется много ржавчины и грязи. Если это так, то обязательно за час до начала работ обработайте проникающей смазкой все соединения. Это позволит облегчить проводимые работы. Заодно обратите внимание на состояние ремня, на нем не должно быть порезов и иных повреждений. Если таковые имеются, то обязательно при сборке установите новый. Вполне возможно, что генератор не дает зарядки именно по причине слабого натяжения ремня или же его обрыва.

Отключите от аккумулятора клемму «–», после чего можно приступать к дальнейшим работам. Выкрутите гайку, которая крепит провод «+» к выводу 31 генератора. С подключением разобрались, продвигаетесь дальше. Ключом на 17 выкручиваете гайку с верхнего крепления и отодвигаете генератор в сторону двигателя. При этом натяжение ремня становится слабее, и его можно быстро снять. Затем выкручиваете на нижнем креплении гайку, придерживая болт вторым ключом на 17.

Рано или поздно, генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем. Просто, в один прекрасный момент автомобиль может не завестись, поскольку этот узел должным образом не зарядил аккумуляторную батарею. В этой статье, рассказывается о том, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на аккумуляторе

Видеоматериал расскажет, как разобрать и отремонтировать генератор автомобиля, а также повествует о некоторых тонкостях и нюансах.

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 установлен генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Вот так выглядит перегрузка генератора

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, впоследствии чего падает производительность первого.

Поиск неисправностей

Чтобы найти неисправность придётся покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и выучить некоторые конструктивные особенности автоэлектрики. Рассмотрим, какие же причины могут служить плохой зарядки и на что стоит обратить особое внимание:

Слабые контактные соединения.
Обрывы в части обмотки.
Короткое замыкание на роторе.
Поломки в части механики.
Замыкание статора.

Что делать, если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения задачи банальны – замена генератора. Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной зарядки или отсутствия зарядки со стороны генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядом

Если ослабли контакты – это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста . Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

Замер на обнаружение проблем с обмоткой

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Поломки в части механики

Деформация вала генератора — одна из механических поломок

Поломка механической части обычно не лечится, и повреждённая деталь заменяется на новую. Это считается самым оптимальным вариантом решения вопроса. В плане цены может показаться дороговато, но дешевле, чем менять генератор в сборе.

Замыкание статора

Диагностические операции на работоспособность ротора

Замыкание статора, также лечиться заменой детали или установкой на автомобиль, нового генератора. Это нужно для того, чтобы не повторился эффект, и не пришлось статор менять повторно. При выборе новой запчасти рекомендуем ознакомиться с материалом: «трудности подбора генератора на ВАЗ-2114«.

Видео о поиске неполадки в ситуации, когда генератор не даёт зарядки

Выводы

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку не так уж и просто, как кажется на первый взгляд, но всё-же реально своими руками. Устранить проблемы самостоятельно под силу не каждому автомобилисту, поэтому рекомендуется обратиться на автосервис, который сможет устранить проблемы.
