Подъемно-осмотровое оборудование. Назначение, составные элементы, характеристика. Меры безопасности при выполнении работ на подъемно-осмотровом оборудовании.

К осмотровому и подъемно-осмотровому относится оборудование, обеспечивающее удобный доступ к агрегатам, механизмам и деталям, расположенным снизу и сбоку автомобиля при его ТО и ТР. Работы по ТО и ТР, выполняемые снизу автомобиля, могут производиться с полным или частичным вывешиванием или без вывешивания автомобиля. При выполнении ТО1, ТО2 доля работ: снизу 40%, сбоку 15-20%, сверху 40-45%.

Основное подъемно-осмотровое оборудование:

Осмотровые канавы;
Подъемники;
Эстакады;
Домкраты;
Опрокидыватели.

Осмотровые канавы. Назначение, классификация, технические характеристики, мероприятия, которые необходимо выполнять при устройстве осмотровых канав для обеспечения техники безопасности.

Осмотровые канавы являются наиболее распространенными универсальными устройствами, обеспечивающими одновременное выполнение работ со всех сторон.

Классифицируются:

По способу заезда на канаву и съезда с нее. Тупиковые, проездные;
По ширине. Узкие, широкие;
По устройству. Межколейные, боковые, с колейным мостом, траншейные, изолированные.

Длина канавы должна быть на 60-80 см больше длины автомобиля. Глубина для легковых автомобилей 1,3-1,5 м., грузовых 1.1-1,2 м., ширина 1,2 м.

Должны иметь ходы с лестницами за пределами рабочей зоны. Для безопасности заезда применяются ребордеры (высота до 150 мм). Со стороны заезда — отбойник. Для фиксации конечного положения автомобиля применяют упоры. В нишах сухих канав устанавливают низковольтные светильники. Канавы должны вентилироваться и обогреваться потоком воздуха с расходом 200 л/ч на каждый метр длины канавы.

Для удаления отработавших газов применяют вытяжные устройства. В зависимости от назначения канавы оборудуют подъемниками, воронками для слива масла, оборудование для смазочно-заправочных работ.

Преимущества:

Недостатки:

Слабое естественное освещение;
Недостаточная вентиляция;
Неудобство работы с некоторыми агрегатами;
Невозможность быстрой перепланировки.

Эстакады, опрокидыватели. Назначение, характеристики.

Эстакады делятся на металлические, железобетонные и деревянные колейные мосты расположенные выше уровня земли на 0,7-1,4 м с рампами и уклонами 20-25%. Бывают как тупиковые, так и проездные, стационарные и передвижные. Служат в полевых условиях как вспомогательное оборудование, в летнее время используются на АТП и ГСК.

Опрокидыватели предназначены для бокового наклона автомобиля при ТО и ТР.

Максимальная грузоподъемность 2 тонны. Максимальный угол наклона 90 град.

Опрокидыватели подразделяют:

По степени подвижности. Стационарные, передвижные
По типу привода. Электромеханические, электрогидравлические, пневматические, ручные.
По типу крепления автомобиля к опрокидывателю. С захватом за диск, с захватом за колесо.

Осмотровое и подъемно-осмотровое оборудование

⇐ Предыдущая12

ОСМОТРОВОЕ И ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ

При выполнении ТО и ремонта автомобилей значительная доля работ (40…45%) выполняется снизу, для чего АТО должны оснащаться осмотровым и подъемно-транспортным оборудованием (рис. 3.1).

Рис. 3.1. Классификация осмотрового и подъемно-транспортного оборудования

К осмотровому и подъемно-осмотровому относится оборудование, обеспечивающее удобный доступ к агрегатам, механизмам и деталям, расположенным снизу и сбоку автомобиля при его ТО и ремонте. Работы по ТО и ремонту, выполняемые снизу автомобиля, могут производиться с полным или частичным вывешиванием или без вывешивания автомобиля.

Осмотровое оборудование включает в себя канавы и эстакады.

Осмотровые канавы (рис. 3.2) являются наиболее распространенными универсальными осмотровыми устройствами в АТО.

Рис. 3.2. Классификация осмотровых канав

По способу заезда автомобиля на канаву и съезда с нее различают канавы тупиковые и прямоточные (проездные). По ширине канавы подразделяются на узкие (межколейные) и широкие, по устройству — на межколейные и боковые, с коленными мостами и с вывешиванием колес, траншейные и изолированные.

Длина канавы должна быть не менее длины автомобиля, но не превышать ее более чем на 0,8 м. Глубина (учитывая дорожный просвет автомобиля) для легковых автомобилей составляет 1,4… 1,5 м, а для грузовых и автобусов — 1,2… 1,3 м. Ширина узких межколейных канав обычно не более 1,1м.

Узкие канавы обладают универсальностью и обычно используются в АТП небольшой мощности. Узкие межколейные траншейные канавы имеют траншею, соединяющую несколько параллельных канав по их торцам, для удобства сообщения канав с помещением и между собой. У тупиковых траншейных канав траншею делают открытой. Прямоточные канавы имеют закрытую сверху траншею, используемую для прохода. Глубина открытой траншеи — 1,2… 1,6 м, закрытой — не менее 1,8 м от пола до низа выступающих частей перекрытия траншеи.

Для входа и выхода из траншеи делают не менее одной лестницы на каждые пять канав.

Канаву окаймляют внутренней железобетонной ребордой толщиной 100 мм или металлической — толщиной 20…25 мм, высотой не более 150 мм. Для фиксации продольного перемещения автомобиля тупиковые канавы в конце имеют упор под передние колеса.

Широкая канава с колейным мостиком имеет ширину, превышающую габаритную ширину автомобиля, с двумя металлическими или железобетонными узкими мостиками, расстояние между осями которых равно колее автомобиля.

Длина широкой канавы делается на 1,0… 1,2 м длиннее обслуживаемого автомобиля, ширина — на 1,4…3,0 м. Для работы сбоку предусматриваются съемные трапы.

Широкие канавы с вывешиванием колес (рис. 3.3) имеют ширину, превосходящую габаритную ширину автомобиля. Автомобиль перемещается по канаве, опираясь передними и задними мостами на опоры тележек, катящихся по рельсовому пути, проложенному посередине канавы. Колеса вывешиваются во время въезда автомобиля на канаву.

Канавы оборудуются электрическим освещением, вентиляцией и отоплением.

Недостатки применения осмотровых канав заключаются в ограниченном доступе ко всем узлам и агрегатам автомобиля, фиксированном уровне расположения персонала, в необходимости их строительства только на первых этажах зданий, не имеющих подвалов и т. п.

Эстакады представляют собой коленный мост, расположенный выше уровня пола на 0,7… 1,4 м, с наклонными рампами — направлениями для въезда и съезда автомобиля, имеющими уклон 20. ..25°.

Эстакады подразделяются на тупиковые и прямоточные (проездные). Они могут быть стационарными и передвижными (разборными), а по роду материала — железобетонными или металлическими. Для уменьшения высоты эстакады применяются полуэстакады, отличающиеся от эстакад понижением пола вокруг них.

Рис. 3.3. Канава широкого типа с вывешиванием колес:

1 — катушка со шлангом для раздачи солидола; 2 — катушка со шлангом для раздачи трансмиссионной смазки; 3 — тележки для вывешивания автомобиля

Рис. 3.4. Классификация подъемников

К подъемно-осмотровому оборудованию относятся подъемники, опрокидыватели и домкраты.

Подъемники служат для подъема автомобиля над уровнем пола на требуемую для удобства обслуживания или ремонта высоту.

Классификация подъемников приведена на рис. 3.4, а их основные схемы — на рис. 3.5.

Гидравлические стационарные напольные подъемники.

Подъемники могут быть одно- и многоплунжерными грузоподъемностью 2… 12 т и более. Гидравлический одноплунжерный подъемник (рис. 3.6) состоит из гидроцилиндра 7, платформ 3, насосной станции 4 и страховочной штанги 2. Платформа состоит из поперечины и четырех балок подхватов.

Рис. 3.5. Основные схемы гаражных подъемников

Рис. 3.6. Одноплунжерный подъемник:

1 — гидроцилиндр; 2 — страховочная штанга; 3 — платформа; 4 — насосная станция

Электромеханические стационарные подъемники могут быть одно-, двух-, четырех- и шестистоечными грузоподъемностью 1,5… 14 т и более. В этой группе подъемников используются винтовая, цепная, тросовая, карданная или рычажно-шарнирная силовые передачи. Приводом подъемника является электродвигатель.

Одностоечные подъемники (рис. 3.7,

а) имеют грузоподъемность до 3 т, по типу установки бывают стационарные и передвижные, по типу привода — электромеханические и электрогидравлические, по конструктивному отличию — с подъемной платформой и с подъемной «лапой».

Стационарные двухстоечные подъемники с электромеханическим приводом (рис. 3.7, б) состоят из двух стоек, четырех балок с подхватами и опорной рамы. На стойке в верхней части смонтирован электропривод подъема балок с подхватами.

Рис. 3.7. Типы напольных подъемников:

а — одностоечный стационарный с подъемной платформой; б — двухстоечный стационарный с электромеханическим приводом:

1 — стойка; 2 — электродвигатель; 3 — пульт управления; 4 — подъемная площадка («лапа»)

Групповые электромеханические подъемники с возможностью индивидуального перемещения каждой стойки получили название «подъемник-комплект передвижных стоек». Их использование целесообразно для крупногабаритных транспортных средств (например, для одновременного подъема всех звеньев сочлененного автобуса). Управление подъемом и опусканием всех стоек осуществляется с передвижного пульта, обеспечивающего их синхронную работу.

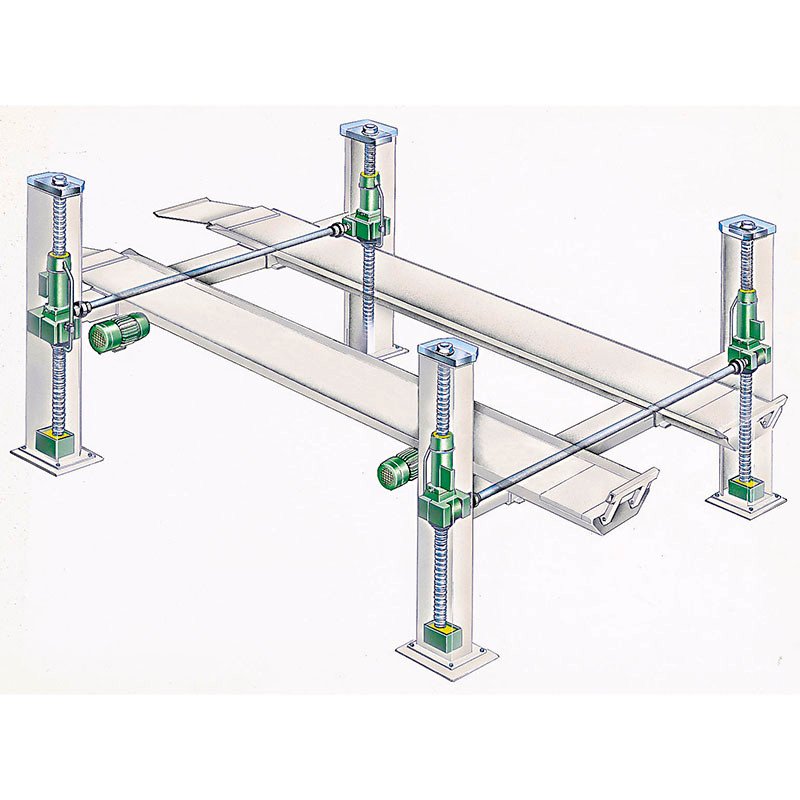

Четырехстоечные стационарные напольные подъемники платформенного типа (рис. 3.8) имеют централизованное управление при подъеме двухколейной платформы. Платформы бывают с односторонним заездом с упорами колес в рабочем положении, а также двусторонние проездного типа. Выбор четырехстоечного платформенного подъемника определяется геометрией производственной зоны.

Рис. 3.8. Четырехстоечный стационарный напольный подъемник платформенного типа с односторонним заездом:

1 — подъемная площадка; 2 — стойка; 3 — электродвигатель; 4 — пульт управления

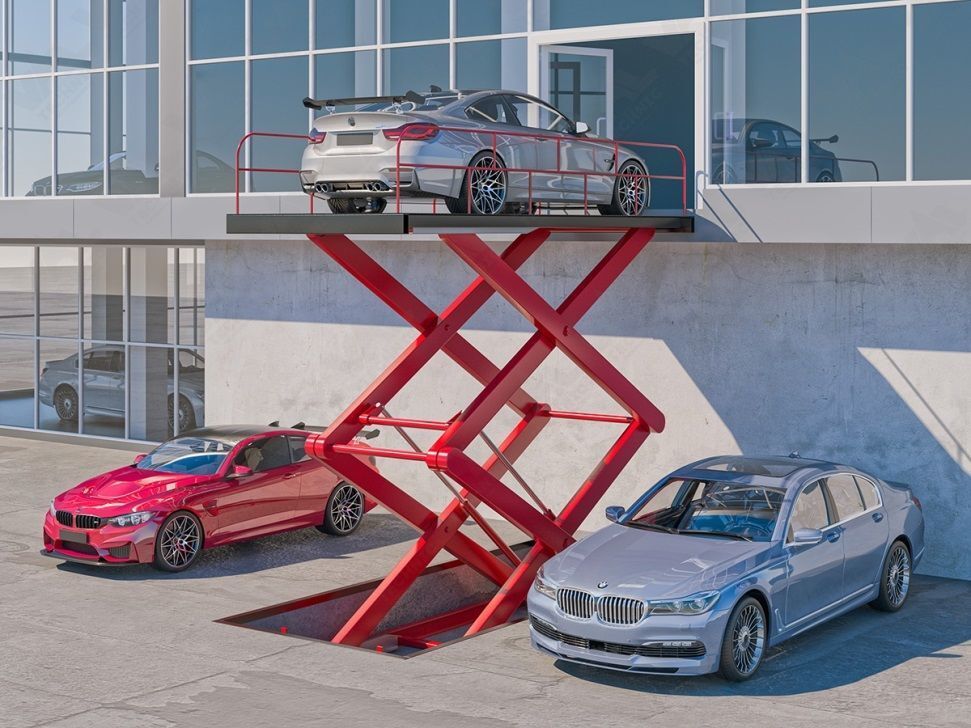

Стационарные подъемники ножничного типа являются электромеханическими подъемниками с гидравлическим силовым элементом. Специальные подъемники, имея аналогичный силовой элемент, могут быть передвижными и рассчитаны на автомобили массой до 3 т.

Канавные подъемники применяются для вывешивания переднего или заднего моста при работах на канавах. Такие подъемники могут быть гидравлическими, электромеханическими, с одной, Двумя и четырьмя стойками и сменными подхватами. Канавные подъемники имеют грузоподъемность до 4 т и высоту подъема до 60 см. Привод может быть как ручной, так и электрический.

К преимуществам подъемников перед осмотровыми канавами можно отнести следующие: более рациональное использование производственных площадей; высокая производительность труда рабочих; обеспечение свободного доступа к большинству узлов и агрегатов автомобиля; возможность установки на вторых этажах зданий и др.

Домкраты гаражные передвижные и переносные (механические, гидромеханические, с ручным приводом) грузоподъемностью 1,6… 12,5 т предназначены для подъема передних и задних частей автомобиля.

Электромеханический подъемник-опрокидыватель (рис. 3.9) позволяет наклонять автомобиль под разными углами в пределах 60°. Привод подъемной рамы — от электродвигателя с червячным редуктором и винтом с гайкой, расположенными в стойке подъемника. Опрокидыватели бывают стационарные (электромеханические) и передвижные (механические, гидромеханические, пневматические).

Рис. 3.9. Электромеханический подъемник-опрокидыватель:

1 — зажим крепления автомобиля; 2 — каретка; 3 — стойка; 4 — подъемная рама; 5 — неподвижная рама
