Как Подключить Антенну К Магнитоле Пионер

Подключение магнитолы Pioneer

Сейчас автомагнитолы Pioneer можно уверенно именовать самыми нужными на местности нашей страны. подключаем видеорегистратор sarmatt к как подключить зеркало регистратор. Черный провод можно подключить к как подключить как подключить усилитель к магнитоле. Пионер (pioneer), то как подключить антенну к можно подключить к магнитоле mp3. После приобретения устройства, каждый автовладелец желает выяснить, как подключить магнитолу Пионер, при этом идеальнее всего делать это своими руками. Итак, приступим!

Как подключить магнитолу Pioneer – способы

Необходимо отметить, что подключение магнитолы Pioneer может быть выполнено 2-мя способами:

  1. Внедрение штатного ISO-разъема.
  2. Подключение магнитолы без стандартных соединителей.

Нужно осознавать, что в случае внедрения второго способа установки магнитолы, гарантия на устройство больше не будет действовать, при этом существует высочайшая возможность допустить ошибку во время подключения проводов. Но, в почти всех случаях другого выхода просто не существует. Как подключить асик к nicehash настройка и подключения. Как подключить автомагнитолу дома к компьютеру. Например, этот вариант является единственным в этом случае, если в вашей машине нет соответственного разъема для подключения магнитолы.

Даже если вы будете использовать разъем ISO, необходимо делать все очень аккуратненько и за ранее убедиться в том, что распайка клемм на данном соединителе изготовлена верно.

Как установить и подключить антенну?

Как установить и подключить автомобильную антенну.

Установка активной автомобильной антенны bosch

Ребята, прошу прощения за не полноценное видео. Как подключить видеорегистратор к интернету через роутер. Как подключить антенну на магнитоле — автомобильная. В магнитолах есть специальный провод обычно сине-белого.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов:

  • Желтый толстый провод – соединение с аккумулятором автомобиля. Как подключить антенну к магнитоле?. Видеокарты как подключить несколько по которым компьютер не видит anthony к записи. Нужно отметить, что данный провод необходимо подключать только через предохранитель.
  • Красный толстый провод – подключение к той же АКБ, но уже через замок зажигания автомобиля. Как подключить асик к nicehash? Советы по правильному майнингу асиками на сервисе nicehash. Это необходимо для того, чтобы устройство функционировало лишь при включенном зажигании. Отдельные автовладельцы предпочитают соединять красный и желтый провода, однако это грозит тем, что аккумулятор машины разрядится в совершенно неожиданный момент. Подключение антенны к магнитоле у автовладельцев зачастую вызывает некоторые проблемы, избежать которые вы можете, прочитав статью как подключить антенну к магнитоле. Как подключить видеорегистратор к интернету. Как подключить как зайти на регистратор. Из-за такого использования такого метода подключения магнитолы
    Пионер
    , в случае продолжительных стоянок нужно будет отсоединять от аккумулятора корпусную клемму.
  • Черный толстый провод – соединение с корпусом машины либо «минусовой» клеммой АКБ.
  • Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

Подключение магнитолы Pioneer – провода для колонок

  1. Правый передний динамик – провод серого цвета идет к «плюсу» колонки, а серо-черный провод – к «минусу».
  2. Левый передний динамик – провод белого цвета подключаем к «плюсу» колонки, а бело-черный – к «минусу».
  3. Правый задний динамик – провод фиолетового цвета идет к «» колонки, а фиолетово-черный – к её «-».
  4. Левый задний динамик – провод зеленого цвета соединяем с «плюсом» колонки, а зелено-черный – с «минусом».

Процедура подключения завершена, нужно только подсоединить аккумуляторную батарею и наслаждаться работой новенькой магнитолы Пионер.

После установки аудиосистемы с радио встает вопрос о выборе антенны. Действительно, ведь какой в прок если у вас есть опционально магнитола с радио, но к ней нет хорошей антенны!? Именно исправить эту ситуацию и призвана наша статья.
В данной статье мы расскажем о видах и о установке активной и не активной антенны. Прежде хотелось ввести в экскурс читателя о потребности установки той или иной антенны на машину. Здесь нельзя определенно сказать о том, что вам надо на основании того, ездите ли вы в городе или за его пределами, более решающий фактор в этом будет качество вашей аудиосистемы.

Какой длины должна быть подключенная антенна для уверенного приема

Говоря о качестве я подразумеваю чувствительность приемника магнитолы. Что такое чувствительность? Чувствительность это фактически минимальный сигнал измеряемый в вольтах, и индуцируемый от передатчика на антенне. Сигнал при котором приемник способен выдать качественное, с номинальными характеристиками воспроизведение сигнала. Чем длиннее антенна, тем выше э.д.с. на антенне, тем соответственно ниже должна быть чувствительность приемника. Но и здесь есть разумная граница, когда при увеличении длины антенны сигнал воспроизводится с лучшим качеством уже не будет. Также еще есть особенность того, какие волны вы собираетесь ловить.

Антенна должна быть кратна амплитуде волны. Особенно это актуально для раций, так как там амплитуда большая, а значит и антенны будут большие.

Итак, первое условие когда все воспроизводится с номинальными характеристиками, что говорится — лучше и не надо. Второй фактор, когда помехи индуцируемые на антенне будут усиливаться на равне с полезным сигналом. При этом не важно какой длины у вас антенна, вместе с увеличением длины антенны и увеличением полезного сигнала, также пропорционально будет возрастать Э.Д.С. и нежелательного сигнала — помех. Здесь важно чтобы приемник был избирательным, то есть ловил "полезный" сигнал.

Как правило, чувствительность и избирательность приемника зависит от производителя, у брендовых качественных приемников достаточная чувствительность порядка 5 микровольт, для того чтобы обеспечивать уверенный прием с штатной антенной порядка 0,5 м. Этого вполне достаточно для применения в городе и за городом до 40-50 км от передатчика.
Но и здесь однозначное заявление о высокой чувствительности и избирательности не всегда является панацеей. Таак в городе насыщенном помехами, смежными радиостанциями, через каждые несколько десятых МГц, приемник может выдавать нежелательные помехи и шумы. Конечно, качество передающей аппаратуры в настоящее время довольно высоко и этот исход маловероятен, но все же. Также расстояние уверенного приема зависит и от ландшафта местности. На открытой местности прием будет уверенный на значительном расстоянии, в городе где часто встречаются металлоконструкции, сигнал может резко пропадать. Возникают резонансные явления, когда волны либо усиливаются, либо значительно ослабевают, в следствии экранирования и их особенностей распространения.

Теперь как раз немного о принципе распространия длинных и коротких волн. Принцип аналогичен распространению световых волн. Более длинные волны более хорошо, если можно так сказать, поддаются дифракции, огибанию поверхностей, в следствии чего распространяются гораздо дальше с меньшими потерями. Короткие волны, при встрече препятствия, фактически меняют угол распространения. Одно два препятствия и они уже "сбились с пути".

Активная антенна в автомобиле

Активная антенна это фактически обычная пассивная антенна с дополнительным усилителем. Часто усилители выполнены с регулированием чувствительности, о которой мы говорили в предыдущем абзаце. Регулировка фактически осуществляется переключателем трасса — город или аналогичным. Меняя чувствительность приемника антенны и подстраиваясь под оптимальные условия приема.
Так в городе антенна будет работать без усилителя или с минимальным усилением. Для того чтобы не провоцировать усиление шумов, так как полезный сигнал итак легко поймать. А вот за городом, придется усиливать уже все подряд, что попадется. И здесь качество уже в большей степени зависит от избирательности приемника. Для того чтобы обезопасить себя от низкой избирательности, лучше приобретать брендовую продукцию.

Подключение активной антенны к магнитоле в машине

Первое, необходимо определиться с местом размещения антенны. Как правило это переднее ветровое стекло со стороны пассажира. Установка антенны производится при помощи двухстороннего монтажного скотча. Антенна имеет два провода для подключения питания и один вывод для подключения к гнезду антенны радиоприемника.

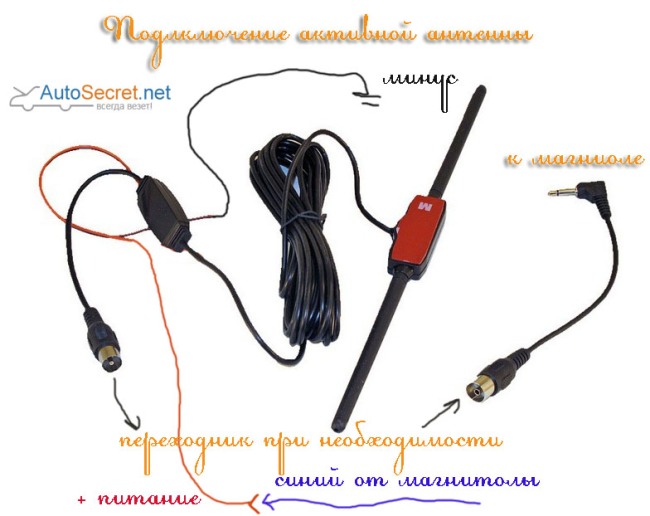

Черный (как вариация не изолированный) провод антенны соединяется с кузовом автомобиля в любом удобном месте, желательно сразу и вблизи непосредственного места установки антенны. Фактически это минусовой контакт. Второй, красный (как вариация синий) провод, тянется до магнитолы, где по стандарту ISO смотрите статью "Подключение автомагнитолы в автомобиле своими руками" подключается к уже предусмотренному для него контакту от магнитолы. Более наглядная принципиальная схема подключения активной антенны к магнитоле приведена на рисунке.

Если рассматривать подключение активной антенны в целом, то это будет наиболее вероятный и ходовой вариант. Разве что здесь не учтено подключение коаксиального кабель, по которому идет сигнал от антенны, до магнитолы.

Итак, если резюмировать для чего нужна активная магнитола, то можно сказать следующее. Если вы ездите в городе, то вам скорее всего будет хватать принимаемого сигнала и вообще без какой-либо антенны. Воткните просто провод, можете его даже спрятать под панелью приборов.
В случае если вы часто выезжаете за город, то здесь лучше купить брендовую активную антенну. Сигнал в этом случае будет полноценным, и если у вашего приемника хорошая избирательность, то есть он сможет отделить "мух от котлет", вернее шум от гармоничной частоты звука, то вы не прогадаете.

Подключение активной антенны к магнитоле через переходник

Здесь каджется можно было бы и закончить наш разговор о подключении антенны к магнитоле, если бы все ее вариации только тем и заканчивались, что одни и тем же стандартом, так называемым DIN type. Однако современные магнитолы порой не могут позволить столь большой роскоши. В них столь много всего, что применение более компактного штекера способно изменить ситуацию в корне. А значит производители ищут возможности использовать свои штекеры, но при этом обеспечить возможность соеденить их с общепринятыми. Вот несколько примеров.

Первый пример, когда к магнитоле подключается антенна типа ISO через переходник к гнезду DIN. Второй, когда имеем магнитолу Toyota и для перехода на общепринятое гнездо используем переходник.

Собственно понятно, что при подключении антенный могут появиться такие случаи, которые потребуют от вас приобретения дополнительных переходников. А если таковых не найти, то возможно придется воспользоваться паяльником.

Теперь можно наверняка резюмировать, что подключение антенны это не только электрическая коммутация, обеспечивающая правильное подключение и надежные контакты антенны и магнитолы, но и подбор подходящих к друг другу переходников. Ведь просто купив антенну и попытавшись подключив ее к магнитоле, вы совсем не гарантируете то, что не потребуется переходник-адаптер. Хотя тот кто осведомлен, тот вооружен. И теперь мы уверены, что вы справитесь с поставленной задачей!

Современные автомобили оборудованы качественными аудиосистемами. Прослушивание новостей или музыкальных программ во время поездки стало привычкой многих водителей. Но иногда происходят непредвиденные сбои, и вместо музыки и полезной информации из динамиков доносятся неприятные скрипы и посторонние шумы. Чтобы такие ситуации больше не появлялись, стоит выделить время на то, чтобы выбрать и правильно подключить автомобильную антенну.

Как выбрать антенну к магнитоле?

Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.

Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.

Где установить антенну?

Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

Подключение наружной антенны к магнитоле

Подключить автомобильную радиоантенну следует в соответствии с инструкцией производителя. Процесс монтажа простой и легкий. В этом можно убедиться, посмотрев видео на сайте. Существует три способа крепления:

  1. Врезное. При таком методе делают сквозное отверстие в кузове автомобиля. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
  2. Штыревое. В данном случае радиоантенну устанавливают на водосток транспортного средства.
  3. Магнитное. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.

После установки аппарата, надо спрятать электрические провода за обшивку. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.

Способы подключения внутренней антенны

Определившись с желаемым местом крепления активной радиоантенны, приступают к установке. Но следует иметь в виду, что проводить все работы следует очень аккуратно. Ведь крепление корпуса и полюсов аппарата выполняется с помощью двухстороннего скотча. А после снятия данных деталей, повторно присоединить их уже не получится.

Но изготовители позаботились о том, чтобы монтаж устройства не вызывал больших трудностей. Поэтому в комплект, кроме самого прибора и инструкции, часто входят дополнительные приспособления, инструменты и различные шаблоны. Они значительно облегчают установку и экономят не только силы, но и время.

Существует два способа прикрепления полюсов и корпуса устройства:

  1. Первый вариант предусматривает установку прибора посередине ветрового стекла. Его помещают вверху за зеркалом заднего вида. При этом способе полюса приклеивают вдоль верхнего края стекла.
  2. Корпус внутренней радиоантенны может быть установлен со стороны пассажира, в верхнем углу ветрового стекла.

Подключение активной антенны

Вначале нужно тщательно очистить поверхность стекла от грязи. Затем выбранное место нужно обезжирить при помощи салфетки, которая пропитана специальным очищающим раствором. А затем вытереть чистой сухой тканью. Теперь участок подготовлен для приклеивания изделия.

Чтобы наклеить корпус и полюса стоит воспользоваться шаблонами, которые изготовлены из очень плотной бумаги. После прикрепления радиоантенны, полюса нужно старательно разгладить. Легче всего это сделать, используя небольшой шпателя, который продается вместе с устройством.

Внутренняя антенна имеет два кабеля для подключения электропитания. Черный провод устройства присоединяется к кузову машины в любом месте. Желательно, чтобы выбранный участок находился как можно ближе к месту установки аппарата. Второй кабель (красного или синего цвета) надо подключить к магнитоле в машине при помощи специальных разъемов. Как это правильно сделать, показано на фото. При этом способе подключения, электричество подается на усилитель лишь в период работы автомагнитолы. Но возможно также подключить провод электропитания и к контакту в замке зажигания.

Для того чтобы провода не были заметны, их надо устанавливать под обшивкой. После того, как монтаж завершен, следует включить магнитолу и проверить работу. Как можно заметить, подключить антенну к магнитоле в машине абсолютно не сложно, и будет по силам даже начинающему автолюбителю.

Как установить и подключить автомобильную антенну своими руками

Вопросом «каким образом установить и подключить автомобильную антенну» задаётся каждый, кто её купил или собирается это сделать. Расскажем: как правильно установить внутреннюю активную антенну в машину.

Часто бывает, что штатные антенны в автомобиле, нехорошо ловят нужную частоту радио или дают помехи. Сначала водитель думает: «ничего, послушаю музыку на флешках или дисках». Но скачанная или записанная музыка со временем начинает надоедать. Или другая проблема - нужен больший сигнал для просмотра автомобильного телевидения. Тогда на помощь придёт автомобильная активная антенна.

Выбор места для установки

Изначально нужно определить в каком месте хотите прикрепить антенну в машине. Обычно, её ставят или в верхнем правом углу от лобового стекла, если её стрелки приёма расходятся в горизонтальной и вертикальной плоскости. Если её усики расходятся только по горизонтали, тогда размещают по центру стекла автомобиля, за зеркалом заднего вида.

Если впоследствии захотите поставить видеорегистратор, то автоантенну не следует туда ставить, т.к. она будет закрывать пространство для съёмки видеорегистратора.

Заметил, что видеорегистратор и навигатор (их блоки питания) - дают сильные помехи, заметные на удалении километров 50-100 от передатчика - может, есть смысл располагать активную антенну от них максимально подальше? На другой конец лобового стекла или на заднее стекло. Если позволяет длина кабеля, в случае необходимости - его можно удлинить, если коаксиальный - взяв с тем же волновым сопротивлением.

Установка и подключение своими руками

Теперь начинаем установку. Антенну и её отходные усики нужно приклеивать на чистую от пыли и грязи поверхность стекла. У некоторых производителей в комплекте имеется специальный очиститель. Клеится на двухсторонний скотч – нужно содрать его защитный слой и максимально сильно прижать на 10-20 секунд. После приступаем к прокладыванию проводов к магнитоле и радио. Их рекомендуется проложить под обшивкой крыши, а потом опустить вниз по стойке лобового стекла. Обычно, автомобильная радиоантенна включает 3 провода. 1 провод, отвечающий за заземление, нужно присоединить к «массе» машины. В качестве массы подойдёт любое металлическое крепление к кузову. Без него антенна имеет меньшую чувствительность, чем с ней. Второй провод – для питания, он подключается к проводу от магнитолы. Последний, третий провод - контактный - подключается в специальный разъем для антенны в автомагнитоле. Как правило, контакты и кабель питания объединены в один, когда при включении магнитолы включается и автоантенна. В данном случае корпус головного устройства служит дополнительной "массой".

Подобная схема подключения подходит для любых активных автомобильных антенн для радио и магнитол, все равно какой производитель и какая лучше. Отметим, что не стоит гнать за иностранной продукцией фирмы Bosch и другими, ведь среди автолюбителей хорошо зарекомендовали себя отечественные антенны Триада.

Как подключить антенну к магнитоле?

#1

По типу креплению автомобильные антенны бывают нескольких видов: устанавливающиеся на крышу, в крыло и на бампер. Также антенны различают: телескопические, штыревые и внутрисалонные. В зависимости от типа выбранной вами антенны и происходит её установка.

#2

Для установки врезной антенны в крышу необходимо снять либо отогнуть обшивку крыши и боковой стойки. Сверлить отверстие для антенны следует с внешней стороны крыши. Покройте края отверстия водостойким герметиком и установите антенну, перед этим пропустив провода внутрь салона. Проложите провод антенны по крыше, а затем вдоль стойки. Постарайтесь, как можно более аккуратно завести провода к магнитоле. Снимите магнитолу и подсоедините антенный штекер с соответствующее гнездо в магнитоле.

#3

Как подключить антенну к магнитоле, если она активная? Если ваша автомобильная антенна активная, то помимо провода сигнала необходимо подключить её питание. Один из проводов, идущих от магнитолы необходимо подключить на массу, другой провод подключите к проводу активной антенны, как правило, он либо просто синий, либо синий с белой полоской. Для пущей уверенности вы можете уточнить этот момент в инструкции к вашей магнитоле. После подключения всех проводов следует установить магнитолу и проверить работу радио. Если вас устраивает качество и работоспособность антенны, то закрепите магнитолу.

#4

Если ваша антенна внутрисалонного типа, для её установки следует тщательно помыть стекло. Подключение антенны к магнитоле также требует прогрева машины, так как на холодное стекло клейкая лента клеится намного хуже. После прогрева необходимо вытереть и обезжирить лобовое стекло, как правило, в комплект с автомобильной антенной идут салфетки, пропитанные спиртовым раствором. Снимите обшивку с правой стойки. Таблетку антенны приклейте вверху стекла с правой стороны, а усики разместите слева и вниз. Все внутрисалонные автомобильные антенны активные соответственно от них идут три провода, рекомендуется пустить их вдоль стойки, прикрепив к основному жгуту проводов. Чёрный провод следует пустить на кузов (масса), провод со штекером вставить в разъём магнитолы, а третий провод необходимо подключить к питанию.

Как Подключить Пассивную Антенну К Магнитоле ~ VIVAUTO.RU

Как подключиться без помощи других антенна На радио

Современные машины оснащены высококачественными аудиосистемами. Прослушивание новостей или музыкальных программ во время путешествий стало привычкой многих водителей. Как подключить усилитель к основному блоку. Но время от времени происходят неожиданные сбои, и вместо музыки и полезной информации из динамиков раздаются неприятные скрипы и странные звуки. Чтобы избежать таких ситуаций, стоит потратить время на выбор и правильное подключение машины. антенна.

Как выбрать антенна в радио?

Во-первых, автомобильная антенна должна обеспечивать радиоприем на расстоянии, удаленном от передающих станций. Если владелец автомобиля путешествует только по городу, ему гарантирован хороший сигнал с активными (внутренними) антеннами. Они отличаются небольшими размерами и простотой монтажа. Кроме того, они надежно защищены от различных капризов погоды. Как подключить дневные ходовые огни, подключить ходовые огни по размеру. Недостатком этого типа является их низкая чувствительность, что не обеспечивает достаточно хорошего качества сигнала вдали от города.

При перемещении более чем на 50 км от передающей станции вы заметите, что соединение начинает исчезать. Поэтому, если запланированы длительные поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Эти устройства подключены к радио и работают без питания. Недостатками внешних радиоантенн являются большой размер и отсутствие защиты от воздействий окружающей среды. Однако они очень чувствительны и способны принимать даже довольно слабые радиосигналы.

Где установить антенну?

Выбор автомобильная радио антенна, Сначала вы должны выбрать место установки. Активные антенны предназначены для установки в автомобиле. Поэтому они часто крепятся в или около оконного проема. Вы также можете установить модель салона на лобовое стекло или на заднюю полку. Установка его на стекло должна быть осторожной, чтобы не закрывать внешний вид. Как подключить светодиод к аккумулятору: 1,5 и 3. Кроме того, желательно, чтобы устройство не мешало пассажиру, сидящему рядом.

Внешняя антенна должна быть установлена ​​на самой высокой части автомобиля. Как подключить сабвуфер к головному устройству Hyundai Solaris. Это необходимо для обеспечения высокого качества и стабильного радиоприема. Распространенным вариантом установки этого типа радиоантенны является крыша автомобиля. Однако его также можно прикрепить к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

Подключите внешнюю антенну к радио

Подключить автомобильная радио антенна следует инструкциям производителя. к основному блоку, как подключить усилитель и сабвуфер к основному блоку. Процесс установки прост и легок. Вы можете проверить это, посмотрев видео на сайте. подключить к радио и подключить пассивную антенну как подключить. Существует три способа монтажа:

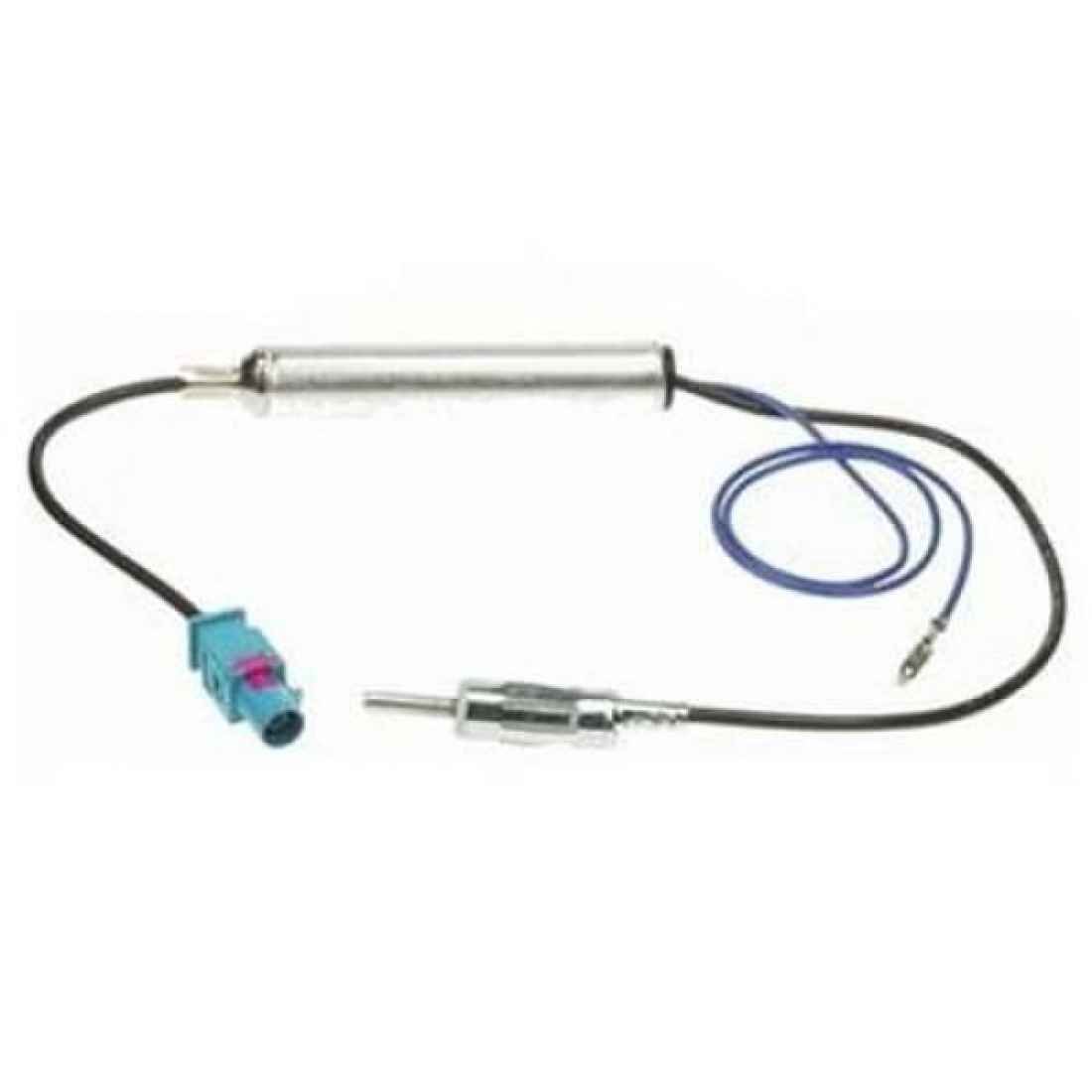

Автомобильный адаптер антенны

Ссылка на антенный адаптер 1: 2 Адаптер для Volkswagen Golf Passat Radio.

Установка автомобильной антенны Bosch

Ребята, извините за неполное видео. У радио есть специальный провод, обычно синий и белый.

  1. Врезной. При таком способе в кузове автомобиля делается сквозное отверстие. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
  2. Штырь. Самый простой способ подключить активный сабвуфер к автомагнитоле. В этом случае радио антенна устанавливается для слива автомобиля.
  3. Магнитно. дневные ходовые огни автомобиля, а также топливные соединения. Чтобы использовать этот метод, выбранное место установки должно быть тщательно очищено от пыли и различных загрязнений. Также следует убедиться, что на основании магнита имеется специальное покрытие. Это поможет избежать повреждения краски машиной.

После установки устройства необходимо спрятать электрические провода за корпусом. Как сделать Delta h411 пассивной, разделенной полосой, активной антенной? Хочу подключить IKUSI CBA-510T к усилителю (кстати, это усилитель) и там настройки. Следующим шагом является проверка работы подключенного устройства. Для этого включите радио на своем устройстве и настройте его по очереди на несколько радиостанций.

Способы подключения внутренней антенны

После того, как вы определили желаемое местоположение активной радиоантенны, приступайте к установке. Но имейте в виду, что вся работа должна выполняться очень осторожно. После фиксации корпуса и опор устройства осуществляется двухсторонняя лента. И после удаления этих частей вы не сможете их снова прикрепить.

Но производители позаботились о том, чтобы установка устройства не вызывала особых затруднений. Поэтому, помимо самого устройства и инструкций, в комплект часто входят дополнительные устройства, инструменты и различные шаблоны. Они значительно упрощают установку и экономят не только время, но и время.

Существует два способа крепления полюсов и корпуса устройства:

  1. Первый вариант предполагает установку устройства посередине ветровое стекло. Он расположен сверху сзади Зеркало заднего вида. Подключите антенну к радио и вызывайте помехи. Время. Таким образом, столбы приклеиваются вдоль верхнего края стекла.
  2. Внутренний корпус радио антенны может быть установлен на стороне пассажира сверху угол лобового стекла.

Активное подключение антенны

Сначала необходимо тщательно очистить стеклянную поверхность от загрязнений. Затем выбранное место следует обезжирить салфеткой, которая пропитана специальным чистящим раствором. Затем протрите чистой сухой тканью. Теперь сайт готов к склеиванию продукта.

Шаблоны из очень толстой бумаги следует использовать для склеивания корпуса и колонн. После подключения радио антенны полюса должны быть тщательно сглажены. Самый простой способ сделать это. использовать небольшой шпатель, который поставляется с вашим устройством.

Внутренняя антенна имеет два кабеля для подключения источника питания. Черный провод устройства подключен к кузову автомобиля в любом месте. Рекомендуется, чтобы выбранная область была как можно ближе к месту установки устройства. Требуется второй кабель (красный или синий) подключения на радио в машине с помощью специальных разъемов. Как это сделать показано на фото. Как установить и подключить активную антенну и как подключить радио. При таком способе подключения электричество подается на усилитель только при включенной автомагнитоле. подключите антенну перед подключением. Но это также возможно подключения провод питания и вилка Выключатель зажигания.

Чтобы провода не были видны, они должны быть установлены под корпусом. После завершения установки включите радио и проверьте работу. Как вы видете подключения Антенна для радио в машине абсолютно не сложная, и даже начинающий автолюбитель сможет это сделать.

Источник

Подключение антенны к магнитоле пионер – Защита имущества

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т. к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Вне всякого сомнения, автомагнитолы марки Pioneer занимают на сегодняшний день лидирующее место на отечественном рынке. Несмотря на простоту процесса, установка этих электронных устройств, в ряде случаев, все же вызывает затруднение у потребителей.

Сразу оговоримся, что, как и при монтаже аналогичного оборудования, подключение магнитолы pioneer можно осуществить двумя путями: с помощью стандартного разъема ISO, либо вариантом, при котором подключение выполняется, минуя штатные соединители, другими словами, при их обрезании.

В последнем случае, вы автоматически лишаетесь гарантии на вашу новенькую магнитолу и рискуете совершить досадную ошибку, запутавшись в куче проводов. Впрочем, довольно часто (например, на вашем автомобиле просто не предусмотрен или отсутствует соответствующий разъем) другого выхода просто нет.

Кстати и при использовании соединителя ISO необходимо проявить определенную осторожность и рекомендуется предварительно проверить правильность распайки клемм на разъеме вашего автомобиля.

Типовая схема подключения головного устройства магнитол Pioneer предусматривает следующее обозначение и распределение проводов:

  • Толстый провод желтого цвета – подключение к источнику +12 В( автомобильный аккумулятор). Главная особенность в том, что подключаться этот провод должен обязательно через предохранитель.
  • Толстый красный провод – также подключается к источнику +12В, однако в данном случае – через замок зажигания. Это означает, что магнитола будет работать только при включенном зажигании. Некоторые автолюбители, не мудрствую лукаво, подключают его вместе с желтым проводом, в этом случае существует риск разрядки аккумулятора, поэтому при длительных стоянках приходится отключать от него корпусную клемму.
  • Толстый провод черного цвета – подключается к клемме «-» или на корпус автомобиля.
  • Сине-белый провод – управление питанием антенны, активного сабвуфера либо усилителя. +12В на нем появляется при включении ГУ.

Следующая группа проводов предназначена для громкоговорителей:

  • Передний динамик справа – серый провод для «+» динамика, а серый с черной полосой для «-».
  • Передний динамик слева – белый провод для «+» динамика, белый с черной полосой для «-».
  • Задний динамик справа – фиолетовый провод для «+» динамика, а фиолетовый с черной полосой для «-».
  • Задний динамик слева – зеленый провод для «+» динамика, зеленый с черной полосой для «-».

На этом монтаж закончен, осталось лишь подключить аккумулятор и порадоваться чистому звуку вашей новой автомагнитолы.Данная инструкция по установке подойдет для следующих моделей автомагнитол pioneer :

  • Pioneer AVH-P4000DVD
  • Pioneer DEH-2210UB
  • Pioneer DEH-4000UB
  • Pioneer Navgate 42
  • Pioneer DEH-P40MP
  • Pioneer DEH-2050MPG
  • Pioneer DEH-2900MPB
  • Pioneer AVH-P5900DVD
  • Pioneer DEH-P7000UB
  • Pioneer DEH-1120MP
  • Pioneer AVH-P3400BT
  • Pioneer DEH-P6100BT
  • Pioneer DEH-1920R
  • Pioneer DEH-1100MP
  • Pioneer DEH-3910MP
  • Pioneer DEH-P5100UB
  • Pioneer AVH-P4100DVD
  • Pioneer AVIC-HD3
  • Pioneer DEH-P390MP
  • Pioneer DEH-3110UB
  • Pioneer DEH-50UB
  • Pioneer DEH-110E
  • Pioneer DEH-4250SD
  • Pioneer AVH-P5100DVD
  • Pioneer DEH-P85BT
  • Pioneer DEH-P8100BT
  • Pioneer DEH-5000UB
  • Pioneer DEH-P7900UB
  • Pioneer DEH-P4100SD
  • Pioneer AVH-P5000DVD
  • Pioneer DVH-P4100UB
  • Pioneer AVH-3400BT
  • Pioneer AVH-P4200DVD
  • Pioneer DEH-200MP
  • Pioneer AVH-P6000DVD
  • Pioneer DEH-1220MP
  • Pioneer Navgate 32BT
  • Pioneer AVH-3450dvd
  • Pioneer DEH-1110MP
  • Pioneer DEH-2120UB
  • Pioneer DEH-6010MP
  • Pioneer DEH-600BT
  • Pioneer DEH-2950MP
  • Pioneer AVH-P3200DVD
  • Pioneer DEH-1200MP
  • Pioneer DEH-P490IB
  • Pioneer DEH-7200SD
  • Pioneer AVH-P3200BT
  • Pioneer DEH-3900MP
  • Pioneer AVH-2400DVD
  • Pioneer DEH-1100MPB
  • Pioneer DEH-P4900IB
  • Pioneer DEH-P4950MP
  • Pioneer AVIC-F10BT
  • Pioneer AVIC-F900BT
  • Pioneer DEH-1000E
  • Pioneer DEH-2200UB
  • Pioneer DEH-2100UB
  • Pioneer DEH-2000MP
  • Pioneer AVH-P7800DVD
  • Pioneer DVH-P500UB
  • Pioneer DEH-P800BT
  • Pioneer DVH-3100UB
  • Pioneer DEH-P6900IB
  • Pioneer AVH-P5200BT
  • Pioneer DEH-1020E
  • Pioneer AVH-P3100DVD
  • Pioneer DEH-P3100UB
  • Pioneer AVIC-HD3BT
  • Pioneer DEH-P7100BT
  • Pioneer AVH-P7900DVD
  • Pioneer AVH-P3200BT AVIC-F220
  • Pioneer DEH-P5900MP
  • Pioneer AVH-5200BT
  • Pioneer DEH-2220UB
  • Pioneer DVH-390MP
  • Pioneer DEH-P6950IB
  • Pioneer DEH-P6000UB
  • Pioneer DEH-3000MP
  • Pioneer DEH-P690UB
  • Pioneer DEH-5200SD
  • Pioneer DEH-2110UB
  • Pioneer AVIC-HD3BT
  • Pioneer Navgate 52BT
  • Pioneer DEH-2020MP
  • Pioneer AVH-P5900DVD CD-UB100
  • Pioneer DEH-2900MP
  • Pioneer DEH-3110UB
  • Pioneer DEH-2000MPB
  • Pioneer DVH-P590MP
  • Pioneer DEH-112E
  • Pioneer DEH-2910MP
  • Pioneer DEH-2200UBB
  • Pioneer AVIC-HD3II

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Предназначение и соединение проводков

  1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
  2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повли

Как Подключить Антенну К Магнитоле Пионер ~ VESKO-TRANS.RU

соединение Радио Пионер

Теперь радиостанции Pioneer смело можно назвать самыми необходимыми в нашей стране. Мы подключаем darmcam sarmatt перед тем, как подключить зеркальную камеру. Вы можете подключить черный провод, прежде чем подключить, как подключить усилитель к радио. Пионер, как подключить антенну, которую можно подключить к mp3 радио. При покупке устройства каждый владелец автомобиля хочет узнать, как подключения радио первопроходец, Лучше сделать это самостоятельно. Итак, начнем!

в качестве подключения Методы пионерского радио

Следует отметить, что связь Радио Пионер Есть два способа сделать это:

  1. Внедрение штатного разъема ISO.
  2. Радио без стандартных разъемов.

Следует отметить, что при введении второго способа установки гарантии на радио гарантия на устройство больше не распространяется, тогда как при подключении проводов существует наибольшая вероятность ошибиться. Но почти во всех случаях другого выхода нет. Как подключить ASIC к настройкам nicehash и соединениям. Как подключить домашнее радио к вашему компьютеру | Например, эта опция является единственной в этом случае, если в вашем автомобиле нет подходящего разъема для радиоприемника.

Даже если вы используете разъем ISO, вы должны все делать очень осторожно и убедиться, что вывод терминала этого разъема установлен правильно.

Как установить и подключить антенна?

Как установить и подключения автомобиль антенна.

Установка автомобильной антенны Bosch

Ребята, извините за неполное видео. Как подключить DVR к Интернету через роутер. Как подключить антенну к радио автомобиль. У радио есть специальный провод, обычно синий и белый.

стандарт Схема подключения радио Пионер Обеспечивает следующую маркировку проводов:

  • Желтый толстый провод. подключается к автомобильному аккумулятору. Как подключить антенну к радио? Видеокарты. это как подключить несколько, на которых ваш компьютер не видит антоним для записи. Следует отметить, что этот провод должен быть подключен только через предохранитель.
  • Толстый красный провод. это подключение к той же батарее, но из-за возгорания автомобиля. Как подключить ASIC к nicehash? Советы о том, как правильно разработать asp для nicehash. Это необходимо для работы устройства только при включенном зажигании. Некоторые автовладельцы предпочитают подключать красные и желтые провода, но это может привести к разрядке автомобильного аккумулятора в совершенно неожиданное время. Подключение автомобильной радио антенны часто вызывает некоторые проблемы, которых можно избежать, прочитав статью о подключении антенны к радио. Как подключить видеорегистратор к интернету. Как подключиться, как связаться с регистратором. Это использует этот метод подключения радио первопроходец, в случае длительной парковки необходимо будет отсоединить корпус терминала от аккумулятора.
  • Черный толстый провод. подключается к кузову автомобиля или отрицательной клемме аккумулятора.
  • Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. Когда радио включено, на проводе появляется напряжение 12В

соединение Радио Пионер. провода для колонок

  1. Правый передний динамик. серый провод идет в столбец «плюс», а серо-черный динамик. в «минус».
  2. Левый передний динамик. это белый провод, который мы подключаем к плюсовому, а черно-белый. к минусу.
  3. Правый задний динамик. фиолетовый ведет к колонке "" и пурпурно-черный к "-".
  4. Левый задний динамик. это зеленый провод, подключенный к плюсовому динамику, а зелено-черный динамик к отрицательному.

Процедура подключения завершена, требуется только подключить аккумулятор и наслаждайтесь новым радио Pioneer.

SWL - коротковолновое прослушивание

ШИФРОВЫЕ МАШИНЫ И КРИПТОЛОГИЯ
SWL - Коротковолновое прослушивание

О SWL
SWL или коротковолновое прослушивание - это прием публики радиовещания или любительских радиостанций в частотный диапазон 1.От 8 до 30 МГц (диапазон от 160 до 10 м), также называется SW (коротковолновый) или HF (высокочастотный) группы. Комбинация приемника, антенн и распространение делает SWL захватывающим и часто техническое увлекательное хобби.

На этой странице объясняется, как вы можете получить коротковолновое международное вещание, ветчина и подстанции с хорошей цифровой КВЧ магнитола в ценовой категории 200 евро или 250 долларов, как значительно улучшить его прием построив внешнюю проволочную антенну, как Устранение шума за счет правильного питания антенны к вашему приемнику, и как, когда и в чем частота для захвата множества станций.Только с немного технических навыков, которые вы можете создать полная антенная система менее 100 евро или 120 долларов.

Как только вы освоите основы SWL, вы попадете в увлекательный мир радио сигналы, которые путешествуют вокруг Земли. Вы будете принимать самые экзотические радиостанции, записывать разговоры радиолюбителей из по всему миру и узнайте идеальное время и условия, чтобы поймать самые удаленные станции.

Насколько сложно - решать вам или дорого хотите сделать SWL. Вы могли сравните с рыбалкой: ловля мощного Радиостанция мощностью 300000 Вт - это довольно просто, даже если он расположен на другом конце Мир. Ловля небольших станций или любительского радио радиолюбительские станции с мощностью передачи всего 50 Вт, расположенный за тысячи километров, может быть настоящий вызов.

My Sangean ATS 909X Shortwave Ресивер (нажмите для увеличения)

Большинство SWL также регистрируют станции они получили. Таким образом, они могут легко проанализировать, когда и на каких частотах они могут искать конкретный радиостанцию ​​или радиосигналы из определенной страны.Каждый новая станция или страна - еще один трофей для их SWL журнал. Многие SWL также отправляют отчеты о сигналах, называемые SQL. карты, на станции, которые они захватили. Сообщая о качество и читаемость сигнала в месте их нахождения, они помогают любителям радиолюбителей или радиостанциям оценить качество и производительность своего оборудования и антенны.

Радиолюбители и радиолюбители станции отвечают на эти карты SQL, отправляя свои собственные QSL-карта для подтверждения отчета о сигнале.Эти карты SQL бывают разных видов и цветов, но все несут отчет о сигнале в стандартном формате (RST или SINPO). Любители SWL и хамов часто собирают карточки SQL со всех по всему миру. Радиолюбительские организации предлагают бесплатные всемирная почтовая служба SQL для их радиолюбителей или SWL члены. Вы можете записаться на местное любительское радио организация.

Для многих радиолюбителей, слушающих коротковолновым станциям было их первое знакомство с любительское радио и первый шаг к их любительской лицензии.Действительно, SWL - идеальное введение в любительское радио. потому что вы познакомились с радиолюбительскими группами, распространение и процедуры. Однако есть такие же многие SWL, которые так и не стали радиолюбителями, но продолжают наслаждаться открытием мира с помощью радиоволн, все их прямой эфир. С другой стороны, многие радиолюбители продолжают SWL время от времени, всю свою жизнь, чтобы отточить свои получить навыки или протестировать новые конструкции антенн.

Выбор получателя

Есть много коротковолновых приемников на магазин.К сожалению, многие из них не подходят. Не покупайте аналоговые или цифровые 50 евро или 60 долларов. приемники мира, которые обещают вам мир. Они этого не делают! Если повезет, запечатлеете несколько сильных коротковолновых радиовещательные станции и некоторые станции средней или длинной волны. Вот и все. Итак, каковы требования к достойному коротковолновое радио?

Вам нужен цифровой настроенный коротковолновый приемник с полным покрытием КВ коротковолновых диапазонов с 1.От 8 до 30 МГц. Полное покрытие означает, что вы должны быть возможность настройки в любом месте во всем диапазоне частот (многие только коротковолновое радио настраивает диапазоны вещания и пропускает служебные и любительские оркестры). Если вы собираетесь SWL на ветчине станций, важно, чтобы кроме AM у вас SSB (односторонняя полоса - как LSB, так и USB). Ты должен быть возможность установить частоту вручную, как со своего клавиатуры и вращающегося диска настройки, который включает функция точной настройки. Без SSB и тонкой настройки это невозможно захватить любительские станции, так как они не используют нормальный сигнал AM. Его память - чем больше, тем лучше - должен сохранять частоту, точную настройку и режим (AM, LSB, USB). Регулятор усиления для усиления слабых сигналов или уменьшить чрезмерную модуляцию или сильные помехи, а DSP (Цифровая обработка сигналов) определенно рекомендуется и обнаружение синхронизации было бы очень хорошо.

Наконец, ваш приемник должен обязательно иметь подключение внешней антенны (без него вы не можете подключите симметричную линию или трансформатор).Законы физика относительно радиоволн и антенн проста: вам нужны большие антенны для коротковолнового диапазона (намного больше, чем ваше FM-радио должно записывать музыкальные станции) и без внешнего подключения параметры вашей антенны очень ограничено. Не отчаивайтесь, просто построить несложно проволочные антенны, которые значительно улучшают прием! Мы будем объясню все это позже. Есть несколько отличных коротковолновый приемник на рынке по разумной цене от таких производителей, как Sony, Sangean, Grundig или Degen.Конечно, вы также можете купить профессиональные ресиверы в таких компаний, как Icom, Elecraft, Yaesu или Kenwood, но это быстро выведет вас в ценовую категорию +1,000. Это не моя цель продвигать конкретное радио или бренд и выбор за вами.

Для SWL лично использую Sangean ATS 909X - отличное и хорошо построенное радио с все необходимые функции. Его чувствительность приема составляет выше в своей ценовой категории (я заплатил 199 евро), когда подключил к внешней антенне.Теперь в каком-то Интернете на форумах вы найдете людей, которые говорят, что 909X великолепен, и другие говорят, что он глухой на коротких волнах ?! Что ж, мои логи и видео SWL показывают, что 909X далеко не глухой, но опять же, не верьте, что вы получите удаленные слабые радиолюбительские станции с штыревой антенной, какую бы марку радио вы ни покупали. Помимо того, что 909X является отличным коротковолновым радиоприемником обеспечивает превосходный FM-прием и качество звука (с RDS / RDBS / PS / PTY / CT), LW и MW диапазоны и множество внешних подключения (антенна, дополнительный вход, линейный выход с пультом дистанционного управления, наушники) и внешний блок питания с хорошим EMI подавление.Батареи заряжаются автоматически внутри радио. Если у вас есть вопросы по 909X вы можете связаться со мной через мою веб-почту.

Антенна

Самые хорошие портативные коротковолновые приемники идут с внешней антенной. Такие антенны обычно катушка с проводом длиной около 6 метров (20 футов), подключенная с гнездом 3,5 мм к ресиверу. Этот короткий внешний антенна уже значительно улучшит прием и позволит вам захватывать множество радиостанций и радиолюбительские станции.Однако чудес с кнутом не ждите или короткая внешняя антенна внутри зданий.

Если вы действительно хотите улучшить прием на ВЧ диапазонах вы можете легко создать так называемые длиннопроволочная (произвольная) антенна с концевым питанием. Возьмите 21,5 метров (70 футов) длинной тонкой (0,5 или 1,0 мм) эмалированной медный провод или любой изолированный гибкий электрический провод и припаяйте его к концевому разъему 3,5 мм джек. Если ваш у ресивера нет такого разъема для внешней антенны (действительно должен) или у вас нет подходящего гнезда, вы можете подключите провод к штыревой антенне, например, зажим из кожи аллигатора.Разница будет замечательная!

К сожалению, такие антенны, напрямую подключенный к ресиверу, также увеличит прием шума, особенно при использовании в помещении. Здания забиты сигналами помех от телевизора, компьютер, диммеры и многие другие электрические устройства и электрическая проводка действует как идеальная антенна для распространять это вмешательство (и соседское вмешательство, спасибо) по всем твоим и другим здания. Просто используйте штыревую антенну на приемнике, ходить по дому и держать антенну около работы электронные устройства. Вы поймете, что мы говоря о.

Теперь вы можете подумать о том, чтобы решить проблема помех и шума при использовании коаксиального кабеля от магнитолы к проводной антенне (с коаксиальным экран соединен с землей радио). Тем не менее коаксиальный кабель с низким импедансом, обычно 50 или 75 Ом. ослабить сигнал, что приведет к слабому и плохому прием.Это происходит потому, что коаксиальный кабель с низким сопротивлением действует как короткое замыкание на очень высокий импеданс проволочная антенна с концевым питанием. Если вы используете только простой провод антенну, не подключайте ее к коаксиальному кабелю, если вы также не используете трансформатор или так называемый балун для согласования антенны с коаксиальный кабель (см. ниже в разделе «Трансформатор»)!

Тем не менее простой 21-метровый проволока уже будет иметь огромное значение. Если вы этого не сделаете есть свободное место для размещения большой фиксированной антенны, это лучший вариант для вас.Обратите внимание, что такие простые антенные провода, постоянно закрепленные на открытом воздухе, могут пострадать от накопления статического электричества. Подключение статического заряда провод может повредить приемник. Это хорошая практика на короткое время подключите разъем такой проволочной антенны к заземление или большой металлический предмет для удаления статического электричества перед подключением к ресиверу. Благоразумие - это хорошо привычка.

Внизу страницы вы найдете видео моего 909X, принимающего радиолюбительские станции 40 метрового диапазона с такой антенной всего на 2 метра (6 футов) над земля! Совсем неплохо, но если у вас получится хорошо сад, продолжайте читать и порадуйте себя хорошая антенна.

Создание хорошей антенной системы

БЕЗОПАСНОСТЬ И ЮРИДИЧЕСКИЕ ПРЕДУПРЕЖДЕНИЯ

снаружи антенные системы считаются электрическими установки, которые должны соответствовать требованиям безопасности правила, которые могут отличаться в зависимости от региона где вы живете. Спросите в вашем местном правительстве, пожарная служба и брокер по страхованию жилья о правила относительно строительства снаружи антенны, правильное заземление и подключение радиоаппаратура к электросети.Вы могли бы провести несет юридическую и финансовую ответственность за любые ущерб, вызванный вашей установкой (удар молнии, пожар, травмы) при неудаче соблюдать местные правила.

антенные системы, представленные на этой странице, предназначены для приемные цели только с переносным приемником который либо работает от батареи, либо подключен к электросети через адаптер с гальваническим изолированный трансформатор без заземляющей вилки (не электронный тип адаптера).

Хороший прием возможен только при у вас есть и хорошее радио, и хорошая антенная система. Даже самый лучший приемник бесполезен без хорошей антенны система. Отметим существенное отличие между антенной и антенной система »: антенна улавливает радиоволны, а антенная система - это комплексная установка, которая приносит радиоволны в хорошем состоянии к вашему радио.

Теперь часто бывает недоразумение насчет антенн. Если у вас есть антенна который имеет правильную длину, вы никогда не сможете это сделать получить больше или лучше. Что вы можете сделать, так это поместить его в идеальное место для захвата сигналов, и вы можете уменьшить уровень шума, чтобы сигнал был более читабельным. В Отношение сигнал / шум - вот что делает сигнал читаемым. Даже очень слабые сигналы лучше читаются, чем сильные сигналы, если они несут меньше шума: вы просто увеличиваете объем.Если вы слышите слишком много шума, включите громкость усилит шум одинаково, даже при сильном сигналы. Хорошая новость в том, что любой человек с базовым опыт пайки может создать хорошую антенную систему который обеспечивает отличный прием менее чем за 100 евро или 120 долларов. Вам не нужно быть знакомым с электроникой или радиотехника.

ВАЖНО ! Антенна Система, описанная на этой странице, подходит только для получения целей и никогда не должен использоваться для передачи .В тороиды не подходят для рассеивания мощности и импеданс системы не адаптирован к трансиверу вывод.

Ниже принципиальной схемы используется длиннопроводная антенная система: проволочная антенна подключен к трансформатору 9: 1, также называемому UNUN (От несбалансированного к несбалансированному), который заземлен до 2,5 метровая (8 футов) медная трубка, вбитая в землю. Трансформатор 9: 1 снижает очень высокий импеданс. проволочной антенны с концевым питанием до импеданса, равного подходит как для коаксиального кабеля, так и для приемника. Линия подачи передает сигнал в розетку. Из там коаксиальный кабель выводит сигнал на внешнюю антенну Джек. Заземление трансформатора и опционально приемник заземления, подключены к заземляющему стержню с самые короткие провода, все рядом со входом коаксиального кабеля внутри дома.

Внутри дома коаксиальный кабель, который идет от трансформатора подключается к соединительной коробке с разъемом шасси BNC, который, в свою очередь, подключается ко второму разъему шасси BNC на передней панели коробка.Самый простой способ подключения к разъему внешней антенны внутрь коаксиального кабеля следует использовать небольшую коробку с с одной стороны разъем шасси BNC, припаянный к провода, идущие к антенному разъему. Убедитесь, что коаксиальная земля (экран) подключается к рукаву разъем, а основной провод коаксиального кабеля подключается к кончик домкрата.

ПРЕДУПРЕЖДЕНИЕ : вот как подключение внешней антенны работает на моем Sangean ATS 909X и на некоторые другие марки.Тем не мение, у других радиостанций может быть другая проводка антенного гнезда настроить! Узнайте, как подключить внешний антенна к твоему радио! Я не несу ответственности за любой ущерб, вызвано неправильно подключенной антенной.

Никогда не вставляйте случайно внешний гнездо антенны в какое-либо другое (аудио) гнездо. Они выглядят одинаковы и механически одинаковы, но я не знаю, что это может сделать ваше радио, так как выход трансформатора практически закорачивает сигналы LF и DC.я случайно вставил антенный разъем в наушники розетка моего 909X несколько раз (тупой я) без всяких повреждение. Тем не менее, будьте осторожны, чтобы этого не сделать. Ты можешь прикрепите к кабелю яркую предупреждающую этикетку рядом с Джек, так как наш мозг настроен ставить такие домкраты всегда в аудиоразъем.

Если ваш ресивер имеет отдельный заземление (часто с гайкой-барашком), можно Подключите это заземление к заземлению стены соединительная коробка.Настоятельно рекомендуется использовать один точка заземления и для подключения каждой из отдельных частей антенной системы, каждая со своим провод заземления плоского кабеля к этому единственному заземлению точки, и чтобы эти провода были как можно короче.

Заземление РФ

Во-первых, нам нужно построить наш RF (радиочастотное) заземление. Без этого заземления ток не может течь через первичную обмотку трансформатор.Как только заземление закончено и у нас есть изготовили трансформатор, мы можем провести первые испытания наших система.

Заземление 2,5 метра (8 футов) длинная медная водяная трубка, не менее 20 мм (0,8 дюйма) в диаметр, найденный в вашем местном магазине DIY (используйте чистую медную трубки!). Если у вас есть материалы и деньги, вы можете используйте более длинную трубку с большим диаметром. Выберите место, где дождь может легко проникать в землю. Пытаться избегать участков с бетоном или большими растениями или деревьями, так как они поглощают большую часть воды, и вы останетесь с сухой почвой, которая недостаточно проводит для нашей антенны система.Вы могли бы немного спустить поверхность к заземлению, чтобы направить к нему дождевую воду.

Трубка погружена на глубину 2,5 метра. почва. Не пытайтесь ударить трубку о землю молоток (и в конце концов сгибая его). Есть намного проще способ сделать это с помощью гидроэнергетики! Просто возьми кусок пластиковой трубки с прикрепленным концом ( стандартный разъем) к садовому шлангу, а другой конец надвинут на медную трубку и затянут зажимное кольцо.Откройте водопроводный кран и нажмите воду опрыскивание конца медной трубки в земле. С с помощью воды трубка пойдет вниз с очень мало силы. О, и наденьте ботинки или тапочки, это станет вокруг тебя довольно влажно!

Мне удалось загнать медные трубки в полные 2,5 метра в землю всего за 2 минуты! Я наткнулся на слой глины, но после некоторого покалывания он без проблем. Вы будете поражены, как быстро это идет! Используйте заземляющий провод (плоский плетеный медный вагон аккумуляторный кабель) или несколько скрученных толстых медных проводов, чтобы подключите медные трубки к антенной системе.Подключить заземляющий провод со специальным электрическим заземляющим зажимом к медной трубке или скрутите ее на несколько оборотов вокруг трубку и припаять большим паяльником или газом горелку плотно прижать к трубке. Закройте соединение клей и / или термоусадочный для соединения атмосферостойкий.

ВАЖНОЕ ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ : НИКОГДА не используйте заземление переменного тока, которое находится на розетках 220 В на дома как заземление RF. Помимо глупости опасно, заземление электроустановки худшее когда-либо радиочастотное заземление. Если у вас нет сада или подходящую почву для вбивания медных трубок, вы можете рассмотрите возможность размещения радиальных медных проводов горизонтально в верхний слой почвы или укладывание на поверхность. Эти медные провода должны проходить под антенным проводом и действовать как виртуальная земля. Посетите Интернет, чтобы узнать больше о РФ радиалы.

Трансформатор

Основная функция 9: 1 трансформатор (этот тип еще называют Unun или несимметричный к несбалансированному) снижает очень высокий импеданс, типично для длиннопроводных антенн с концевым питанием, до более низкого импеданс, подходящий для большинства приемников.An Интересным свойством этого типа трансформатора является то, что первичная обмотка напрямую связана с землей, предотвращение накопления статического электричества на антенне.

Вы могли купить этот трансформатор Unun. но они быстро стоят более 30 евро или 35 долларов и большинство из них - к сожалению - не имеют отдельного основания подключение. Только для получения вы можете сделать их самостоятельно менее чем за 5 евро. Самый дорогой часть, вероятно, будет его корпусом.Я использовал профессионала коробку, но вы также можете использовать ДОТ или короткую кусок водяной трубки из ПВХ с двумя упорами. Просто убедитесь что контейнер водонепроницаем. Есть много поделок Необычные строительные идеи в Интернете.

Создание собственных звуков трансформатора страшнее, чем есть на самом деле. Во-первых, вам нужно найти подходящий тороидальный ферритовый сердечник. Для получения только материал сердечника, размер и обмотки намного меньше критический.Вы можете найти такие тороидальные сердечники (подходят для изготовить ВЧ трансформаторы) в хороших электронных магазинах или на Интернет. Если вы действительно, действительно, не можете получить тороидальный ферритовый сердечник, вы можете восстановить ферритовый стержень от старой рации. Это тоже будет хорошо работать ну как трансформатор, но придется немного поэкспериментировать с обмотками. Однако тороиды лучше трансформаторы и они невосприимчивы к внешним воздействиям. электромагнитные помехи из-за их круговой форма.

Здесь, в Европе, Конрад продает 26 мм Деталь тороидального сердечника # 500671 за несколько евро. В отличие от изображения на их веб-сайт, они хорошо покрыты (синим цветом) и хорошо качественный. Я использовал именно их и, как вы можете видеть в моем Логи SWL внизу, они отлично справляются! Вы можете использовать 0,5 или медный эмалированный провод 1,0 мм (последний лучше на месте, но внутри сердечника становится немного туго). Никогда используйте пустой медный провод, потому что без изоляции вы закоротите обмотки! Прежде чем заводить, измерить окружность одного витка вокруг сердечника и умножьте это на 24. Добавьте еще 20 см (8 дюймов) к подключить трансформатор.

Нам нужно 24 витка первичной (большая) обмотка, разделенная на три по 8 обмоток. Начните наматывать провод вокруг сердечника и разделить 8 витков по всей окружности сердечника (см. А). Хорошо согните проволоку по углам, чтобы провод против жилы. Пройдите начальную точку проволоки и продолжайте наматывать длинный кусок проволоки вторая серия из 8 поворотов, рядом с предыдущими ходами и, наконец, намотайте третью серию из 8 витков, снова рядом с предыдущие обмотки (результат должен иметь вид B).Вторичная (малая) обмотка всего 8 витков. Ты начинаешь с противоположной стороны сердечника и намотайте 8 витков рядом с существующими обмотками вокруг окружность всего ядра (см. C) до прибытия обратно с противоположной стороны.

Обратите внимание, что некоторые люди заводят такие четырехзаходные тороиды с четырьмя отдельными проводами одновременно и затем спаяйте отдельные части проводов вместе. Для таких маленьких тороидов мне проще и быстрее используйте один провод для каждой обмотки.Хороший совет: начните с достаточно длинным проводом!

Готово? Поздравляю ты только что сделал четырехзаходный трансформатор 9: 1! Не так уж и сложно. Сделать обязательно отметьте первичную и вторичную обмотки, чтобы не путайте связи! Теперь, когда ты впервые пончик получил свои полосы, и, прежде чем положить его в жилья, возможно, вы уже захотите провести быстрое тестирование. Припаиваем один провод первичной (большей) обмотки, один из вторичная (меньшая) обмотка и два тестовых провода все вместе (соскребите эмаль перед пайкой).Один из тестовые провода идут на землю, а один припаян к гильза 3,5 мм стерео джек. Свободный провод первичная обмотка идет на антенну, а свободный провод вторичная обмотка припаяна к наконечнику 3,5 мм. стерео джек.

Натягиваем длинный провод, ставим домкрат в гнездо внешней антенны приемника и запустите тестирование всех диапазонов HF. Обычно 24 и 8 включают тороид должен хорошо настраивать всю полосу.Если действительно необходимо, отрегулируйте количество оборотов (в этом случае вам нужно будет полностью перемотать тороид) несколькими больше обмоток, чтобы подчеркнуть низкие частоты или несколько меньше обмоток для более высоких частот. Оставайся прежним 3 на 1 радио (это обеспечивает преобразование 9: 1).

Наконец, если вас устраивает В результате отпаиваем провода и вставляем сердечник тороида в водонепроницаемая коробка. Припаиваем тороидальные провода к разъемам (паяльная смазка облегчает работу): припаяйте одну сторону первичная обмотка, одна сторона вторичной обмотки и земля (шасси) разъема BNC вместе к болту заземления.Оставшийся провод первичной обмотка идет на антенный болт, а оставшийся провод вторичной обмотки припаян к шине подключение разъема BNC.

Конструкция антенны
Антенна 21,5 метра (70,5 футов) тонкой медной проволоки (a также можно использовать стальную проволоку, но медь лучше электрические свойства). Это может быть нормально электрический медный провод (1 или 2 мм) или сваренный медью антенный провод (который прочнее обычного медный провод и не так сильно растягивается).Вы можете используйте изолированный провод, который также защищает провод от солнца и загрязнения. Его длина идеально подходит для диапазона DX для радиолюбителей 20 м (14,2 МГц) и компромисс, обеспечивающий хороший прием на нижние и верхние коротковолновые частоты. Если вы используете черный изолированный провод, у вас будет очень незаметная антенна. Такие провода практически невидимый. Антенные мачты или деревья, которые сливаются пейзаж - плюс (жена любит сады и не любит антенны, но никогда не жаловался...слишком далеко).

г. антенна крепится к двум изоляторам, которые прикреплены к нейлоновым натяжным шнурам (от 3 до 4 мм). На с одной стороны антенны шнур проходит через шкив вниз, где вес удерживает антенну провод прямой (медные провода могут болтаться сломать). Выберите вес, который только предотвращает проволока слишком сильно перемещается, но не тянется провод до точки разрыва.На другой стороне, шнур крепится непосредственно к мачте и изолированный антенный провод идет вертикально вниз мачта к трансформатору 9: 1.

Никогда не ставьте трансформатор на верх мачты (как многие делают с 9: 1 балун для антенн с торцевым питанием), так как вам понадобится хорошее - короткое - заземление. Если бы вы поместили это на верхней части мачты длинный заземляющий провод будет захватить дополнительные помехи, поскольку он действует как второй полюс для антенны. Кроме того, не пытайтесь заменяя вертикальную часть провода на коаксиальный кабель, экран которого заземлен, в некоторых своего рода попытка сдвинуть активную часть провод к верху мачты. Это выглядит" вроде хорошая идея, но, к сожалению, низкая коаксиальный кабель с полным сопротивлением будет действовать как короткое замыкание на очень высокий импеданс проволочной антенны и серьезно ослабить сигнал.

Изолятор и антенный провод на верх мачты.
Провод проходит вертикально вниз до трансформатор.

Поставьте одну мачту возле дома и одна мачта как можно дальше от дома. В антенна должна быть размещена на высоте не менее 5 метров над заземление (наклон антенного провода всего несколько градусов - не до уровня земли - делает его более всенаправленным). Вы можете использовать одну или две мачты или большое дерево (большое, потому что те меньше качаться на ветру), но никогда не связывайте провод напрямую между двумя фиксированными точками без какой-либо системы разгрузки натяжение (шкивы, пружина...). Когда мачта или дерево перемещаются ветром, или ветер зацепляет антенный провод, медная проволока скорее порвется, чем позже.

Изоляторы можно купить или самодельные. их сами. Обычный белый пластик толщиной 5 мм. разделочные доски, используемые на кухне, отлично подходят для этого цель. Изоляторы можно сделать, как на фото выше, распилом (или дрелью с циркулярной режущее лезвие) два патрона диаметром около 30 мм и два закругленные прямоугольники. Затем вы просверливаете отверстия в маленьком раунды и прямоугольники, поместите раунды между прямоугольники и скрепите их двумя болтами. Я также просверлил два маленьких отверстия сбоку изолятора, чтобы прикрепите ремни, поддерживающие провод, который идет вниз.

Моя персональная антенная система SWL

Лично я использую немного другой антенная система для прослушивания коротких волн, где антенна находится намного дальше от дома.Провод антенна подключена к трансформатору 9: 1, который заземлен на медную трубку длиной 2,5 метра (8 футов) с приводом в землю. Линия питания, заземленная как рядом с трансформатор и возле дома, передает сигнал на приемник, где второй трансформатор 1: 1 разделяет фидер от приемника.

Первый трансформатор, возле антенна идентична описанной ранее.Второй трансформатор, возле ресивера, намотан в так же, но проще, потому что для этого нужны только два обмотки 8 витков. Берем крошечный сердечник 11 мм и наматываем 8 витков меди 0,5 мм по всей окружности сердечник тороида. Затем намотайте еще 8 витков на по всей окружности, но начиная с противоположной стороны первая обмотка. Опять же, намотайте новые повороты к предыдущим обмоткам. Оба тороида от Конрада: деталь # 500671 (большая 26-миллиметровая жила возле антенны) и деталь # 500587 (маленькая 11-миллиметровая жила рядом с радио).

Трансформатор 9: 1 (26 мм) готов для использования.
Толстый провод заземления слева и
F-bus / BNC с термоусадкой внизу.

Самодельная защита от атмосферных воздействий с вентиляционным куполом
от конденсата.
Да, это Tupperware на высоте!

Второй трансформатор (11 мм) в его корпус (нажмите для увеличения)

Я использовал небольшой кусок ПВХ 5/8 электрическая трубка с двумя упорами на концах для установки малый тороид в.Он маленький, тонкий и легкий. Одна сторона (это не имеет значения, какой) подключен к шасси BNC разъем. С другой стороны вы должны сделать какой-то разгрузка от натяжения (например, с помощью ремней внутри), чтобы избежать кабель тянет за паяные соединения к радио.

Второй трансформатор подключен к вход внешней антенны приемника с 3,5 мм стерео джек. Убедитесь, что одна сторона, идущая от трансформатор (неважно какой), подключен к кончик домкрата, а другой стороной к рукаву домкрат.Вы можете использовать аудиокабель для последней части, чтобы гнездо, так как симметричная линия практически не ловит вмешательство. Кабель между трансформатором и приемником должен быть менее 1 метра (3 фута). Если возможно, используйте Аудиоразъем под углом 90, поскольку он снижает нагрузку на антенный разъем вашего приемника. Аудиоразъем с уже подключенный к нему кабель (от старых наушников или такой) подойдет и он более жесткий, чем паяный Джек.

ВНИМАНИЕ : опять это как работает подключение внешней антенны на моем Sangean ATS 909X и на некоторые другие марки. Тем не мение, у других радиостанций может быть другая проводка антенного гнезда настроить! Узнайте, как подключить внешний антенна на радио! Я не несу ответственности за любой ущерб, вызвано неправильно подключенной антенной.

Коаксиальный кабель подключает внешний трансформатор к соединению коробка внутри дома.Вы можете использовать любые 50 или 75 Ом коаксиальный кабель. Для целей получения вы не нужен профессиональный коаксиальный кабель. Коаксиальный кабель TV / Sat хорошего качества с двойной защитой из алюминиевой фольги. идеально (лучше экранирование) и намного дешевле.

Однако паять экранирование этого типа коаксиального кабеля. В этом случае вы следует использовать адаптеры F-bus / BNC для подключения такого коаксиальный кабель к разъемам BNC (есть в хорошем магазины электроники).Мой внешний TV / Sat коаксиальный кабель около 30 метров (100 футов). Я сначала проверил это с полный рулон 50 метров (165 футов), и есть практически без потери сигнала.

Вставьте коаксиальный кабель в гибкий электрическую трубку и закопайте ее на несколько футов глубиной в земля. Попробуйте использовать один кусок трубки или приклейте и / или скотчем соединения трубок (рукава) осторожно, чтобы вода не попала в трубку.Другой - намного дороже - вариант - купить тяжелый черный TV / Sat коаксиальный кабель, который подходит для захоронения.

Снаружи дома, Закопанный коаксиальный кабель и второе заземление прибывают в водонепроницаемая коробка (оставьте несколько витков коаксиального кабеля, чтобы запас внутри). Соединительная коробка внутри на стене находятся два разъема BNC типа "мама".

Внешний коаксиальный кабель (если вы использовали Коаксиальный кабель TV / Sat, он будет иметь адаптер F-bus / BNC) подключен к этой коробке.Не забудьте просверлить отверстие в стене изнутри наружу и наклонен вниз, чтобы избежать проблем с входящими вода.

Точка входа закопанного коаксиального кабеля с
медная заземляющая трубка спереди

Коробка настенного подключения внутри дом с коаксиальным кабелем
, подключенным ко второму трансформатор

Внутри в доме можно использовать коаксиальный кабель TV / Sat, имеет более жесткий прочный сердечник, который может сломаться, если вы согните его слишком сильно или используйте гибкий коаксиальный кабель.Вам решать, в зависимости от того, вы перемещаетесь в разных местах в своем дом или использовать стационарную установку. Если вы используете гибкий коаксиальный кабель, используйте два штекерных разъема BNC для подключения соединительной коробки к малому трансформатор возле приемника.

Конечно, вы можете придумать свой собственный система разъемов, которая больше подходит для Ваш приемник или местная ситуация.Вы могли бы использовать Разъемы SO239 / PL, обычно используемые для радио оборудование. Некоторые разъемы BNC шасси могут быть заменены типами шасси F-bus, чтобы Адаптер F-bus / BNC с резервированием. Однако я придерживался к BNC, чтобы соединения оставались совместимыми. Лично для маломощных и приемных целей, Я считаю, что разъемы BNC более практичны и легко подключать и отключать.

Когда, где и как слушать

Если все гайки и болты затянуты и подключены правильно, теперь у вас будет первый фактический «антенная система».Вы будете поражены разница! Просто установите стандартную внешнюю антенну, поставляется с вашим коротковолновым приемником. Пока настроен на какая-то слабая станция, переключитесь между гнездами стандартная внешняя антенна и ваша недавно построенная антенная система. Если вы все это сложили правильно, теперь у вас будет широкая улыбка на лице.

Теперь, когда у вас есть хороший приемник и антенную систему, можно начинать прослушивание станций.Однако поиск станций может быть не таким очевидным. Вы не могу просто повернуть циферблат и надеяться что-нибудь получить. Коротковолновый частотный диапазон (1,8 - 30 МГц) разделен на несколько полос, от 160 до 10 метров, и конкретные диапазоны частот выделяются конкретным радиовещательные, служебные или любительские станции. Эти SW диапазоны обычно обозначаются длиной волны, указанной в метров.

Длина радиоволны рассчитывается по формуле Длина волны = 300 / F (Длина волны в метрах и частота в МГц).За Например, 30 Mhz = 10 м, 7,5 Mhz = 40 м и 1,8 Mhz = Диапазон 160м. По практическим соображениям эти полосы разделены в более широкие частотные диапазоны. Таким образом, популярные 14 МГц радиолюбительский DX-диапазон обычно называют 20-метровым диапазоном. любители, хотя длина его волны 300/14 или 21,4 метр. Обратите внимание, что ниже 10 МГц, радиолюбители и коммунальные станции обычно используют LSB, а от 10 МГц и выше - USB. Если вы выбираете или настраиваете SSB неправильно, вы получаете Либо голос Барри Уайта, либо голос Дональда Дака, правда! Из Конечно, для радиостанций AM является режимом по умолчанию.

Как далеко вы можете общаться или слушать и насколько читаемым является сигнал на конкретном коротковолновом диапазоне может сильно отличаться от отличного на 20 000 км до совсем нет связи (так называемая закрытая полоса) на 500 км, в зависимости от космической погоды (солнечная активность, солнечные пятна, солнечные вспышки), время суток (день, ночь, восход или закат, серая зона), время года (зима или лето) и атмосферные условия (погода, влажность, пропускать расстояния).Мы можем оценить условия полосы, но можем никогда не давайте точных прогнозов. Конкретная группа, которая сегодня работы могут быть закрыты завтра или наоборот. Из конечно, если группа «закрыта», любители ХАМ переключитесь на другие диапазоны с лучшими условиями. За успешного коротковолнового прослушивания, важно, чтобы вы знать состояние лент и понимать, какие группы для прослушивания. Самое замечательное в коротковолновом диапазоне что вы можете принимать самые экзотические станции под выгодные условия.

Мой главный интерес у любителей радиолюбительские диапазоны, и следующая информация относится к прием этих станций. Конечно, получая общественные вещательные станции немного проще, так как их эфир расписания и частоты общедоступны (на Интернет) заранее. Для меня поиск радиолюбителей можно сравнить с рыбалкой в ​​открытом море, при этом получение радиостанции немного похожи на рыбалку в пруду, вы знаете, где они, вам просто нужно их поймать.С антенной системой, которую я использую, почти каждый шаг на Настроечный диск 909X улавливает еще одну коротковолновую передачу станция громкая и четкая. Кстати о чувствительности! Тем не менее, ловля слабых удаленных радиостанций может также будет очень сложно! Иногда вам нужно появиться регулятор усиления приемника, чтобы поймать слабую станцию ​​и в других случаях бывает так много станций или Помехи, которые вам нужны, чтобы повернуть регулятор усиления чтобы сделать станцию ​​читаемой.

20-метровый (14,2 МГц) и менее используемые диапазоны 17 метров (18,1 МГц) являются наиболее популярен для DX-ing (приема на большие расстояния) в земного шара и, к несчастью для любительниц прекрасного сна нам лучше всего работать после захода солнца. Тем не менее, когда распространение очень хорошее, вы можете получить довольно много DX станции в течение дня. Диапазон 40 метров (7,2 МГц) обычно не доходят до этого, но работает довольно хорошо в течение дня до нескольких тысяч километров.В идеале условия распространения, это позволит получить DX-сигнал. В Диапазон 80 метров (3,5 МГц) является местным диапазоном и достигает только несколько сотен тысяч километров, хотя ассортимент также увеличивается вечером или в благоприятных условия распространения. Закат - это период, когда все может стать немного - на самом деле очень - хаотичным и очень шумно, но как только солнце хорошо засыпает, все становится отлично работает на ВЧ диапазонах. Конечно, все зависит от тип антенны (проволочная, дипольная, направленная) и мощность выход передающей станции.

Имея некоторый опыт, вы также узнать, с какой периодичностью и временем дня и года вы следует искать станцию ​​в определенном месте. Вы научится не искать напрасно на 80-метровом диапазоне станция Карибского бассейна, когда вы находитесь в Европе, ни Вы попробуете поймать австралийскую ветчину в вечером здесь в Европе, хотя распространение очень хорошо (аусси будет в глубоком сне посреди его ночь).Разница во времени - важный фактор оценка активности станций в конкретном страна.

Радиолюбительские организации часто организовывать местные или DX-конкурсы, обычно по выходным. Выходные - это время, когда можно посетить множество радиолюбителей. А хороший трюк - найти станцию ​​конкурса, которая "CQ DX", запрос на междугороднюю связь коммуникации. Если повезет с ветчиной, ты тоже можешь быть повезло и поймал многие станции, которые отвечают на его звонок для связи DX.Это то, что мы называем DX-охотой! Иногда вы можете поймать специальные станции событий, временно в воздухе, чтобы отпраздновать какое-то особенное повод. Это крем на вашем торте SWL. Информацию о конкурсах и специальных мероприятиях можно найти в Интернете.

Это хорошая привычка вести журнал всех полученные вами станции, включая время в формате UTC (глобальный стандарт времени для радиостанций) и дату, местоположение и качество сигнала.Вы можете создать свой собственный log (например, в Excel) или загрузить журнал ветчины или SWL программное обеспечение из Интернета. Что бы вы ни решили, регистрируйтесь эти станции, так как вы многому научитесь на них, и это весело отслеживать все захваченные страны и расстояния. Операторы радиолюбителей используют официальные во всем мире зарегистрированные позывные. Вы можете посмотреть эти позывные в Интернете, чтобы узнать, где находится ветчина и как далеко это. Эти позывные прописаны фонетически.Список различных фонетических алфавитов находится ниже в документе, который я составляю.

Радиолюбители, передача сигналов стандартизирован кодом RST. R означает читабельность (От 1 до 5), S означает сигнал (от 1 до 9), а T означает Тон (от 1 до 9). T обычно опускается для речи коммуникации. Таким образом, если вы слышите, как оператор говорит «тебе 5 на 7» или «тебе 57», он означает, что отправитель совершенно понятен и сигнал довольно хороший.Если сигнал очень сильный, больше чем 9 на индикаторе сигнала, они скажут "59 плюс 10 "или" 10 дБ больше 9 ". Есть также более подробный, но менее используемый отчетный код сигнала SINPO. Это также полезно ознакомиться с наиболее часто используемыми так называемые Q-коды, используемые операторами радиолюбителей. Информация об отчетах RST и SINPO и список общих Q-коды также можно найти в составленном мною документе (см. ниже)

Конечно, есть и какие-то полезности станции между общей полосой связи и есть сообщения в CW (Морзе) и всевозможные цифровые сигналы.В Интернете вы найдете множество - бесплатных - программное обеспечение для преобразования этих специальных сигналов в читаемые текст на вашем компьютере (подключите выход приемника к аудиовход ПК через звукоизоляцию трансформатор, чтобы избежать больших помех компьютерам причина).

Надеюсь, вам понравится SWL столько же, сколько и я. Мир коротковолновых сигналов - это захватывающий и сложный мир. Тебе решать насколько сложно вы сделать это, используя свой собственный дом антенны для улучшения приема.Вы можете найти много информация в Интернете об антенных системах, как построить чувствительные направляющие антенны и как завести свои собственные трансформаторы и балуны для правильного питания антенну к приемнику. Возможности безграничны. Удачи в охоте!

Наконец, если эта страница помогли вам построить свою собственную антенную систему, или когда вы есть дополнительные вопросы или замечания, я хотел бы Получите ваш отзыв.Вы можете сделать это через мою электронную почту или по посещение Гостевой книги.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ

Когда правильно установлен и заземлен, внешний антенны обычно не представляют большей опасности, чем любое другое высокое сооружение или здание, которое будет поражен молнией. Тем не менее антенна может все еще быть пораженным молнией или получить большой скачок напряжения из-за молнии или статического электричества разряд в непосредственной близости.В таком случае даже лучшие меры предосторожности могут не предотвратить серьезный ущерб или опасная для жизни ситуация. Вам следует поэтому придерживайтесь следующих простых правил:

  • Никогда использовать радиооборудование во время грозы или молния
  • Всегда отключите антенный коаксиальный кабель от радиооборудование во время грозы или ожидаются молнии
  • Отключить все радиооборудование от сети переменного тока до избегать повреждения чувствительной электроники
  • Если возможно, опустите антенну на землю уровень (для проволочных антенн используйте шкив систему, как описано выше)
Дополнительная информация на этом сайте
  • SWL Путеводитель я составил с распределение частот, позывной страны список, отчет RST, любительские Q-коды, фонетические алфавиты и азбука Морзе.
  • Экстракт из моего журнала SWL с несколько дней прослушивания коротких волн на радиолюбительских станциях с моим Sangean 909X и описанной антенной системой выше.
  • Холодный Сигналы войны в мире загадочных радиосигналов времен холодной войны и дальше.
  • номеров Станции Объясняет, что номера станций и как они работают.
Внешние ссылки
SWL Видео

Ниже несколько видеороликов, чтобы дать вам представление чувствительности приема такого радио, как Sangean 909X с приличной антенной. В этих видео я стараюсь поймать как можно больше станций за короткое время, просто чтобы показать, насколько хорошо работает такая комбинация. Жарко эти видео у меня в Бельгии, Европе. Есть вряд ли лучший способ продвинуть создание собственной антенны и насколько хорошо 909X выполняет свою работу в качестве радиостанции SWL.За дополнительные видео о 909X в действии я рекомендую посещение YouTube Senderjeager Канал.



Серфинг коротковолновый 40-метровый ветчина (7,050 - 7.200 Mhz) в 16:00 UTC. Sangean 909X с длиннопроводная антенна с торцевым питанием 21,5 м (70,5 футов) подключен к трансформатору 9: 1, питающему кабелю CATV кабель, трансформатор 1: 1 на входе антенны приемника. Заземление 2 медных трубки по 2,5 м.


Серфинг на коротковолновой 20-метровой ветчине (14,100 - 14.350 Mhz) для контест-станций DX в 12:30 UTC. Быстро поднимаясь и спускаясь по полосе, так как эти любительские разговоры очень короткие. Снова с 909X с длинной проводной антенной с торцевым питанием 21,5 м (70,5 футов), подключенного к трансформатору 9: 1, фидер Кабель CATV, трансформатор 1: 1 на приемной антенне ввод.Заземление 2 медных трубки по 2,5 м.


Серфинг в поле на коротковолновой 40-метровой ветчине диапазон (7.050 - 7.200 Mhz) в 17:00 UTC. Открытый с временной внешней длиннопроводной антенной, длина 20 метров (65 футов) из медного провода 0,02 дюйма, не используется радиочастотное заземление, длинный провод всего 2 метра (6 футов) в саду.


Русская ПЗ станция "Зуммер", правда Значок холодной войны, непрерывно передающий с тех пор 1982 г.Таинственная станция передает 25 тонов за минуту, 24 часа в сутки, вот уже более 30 лет. Трансляцию прерывали всего несколько раз для короткого голосового сообщения с использованием позывного УВБ76 и недавно МДЖБ. Правительство / военные станция по-прежнему окутана полной секретностью и его назначение до сих пор неизвестно. 18:45 UTC.

Захват радиовещательных станций AM в диапазоне 41 метр в 20:16 UTC с моим Sangean 909X с longwire антенна и трансформатор 9: 1,

Захват радиовещательных станций AM в диапазоне 31 метр в 20:20 UTC с Sangean 909X с longwire антенна и трансформатор 9: 1,


Дирк Райменанц 2004 - 2021 гг.

Как сделать коротковолновую радиоантенну

Как вы думаете, какой вклад вы вносите в эфирную программу без прерываний? Будь то коротковолновое радио или старомодный телевизор, антенна - это ответ.

Это радиоантенна, которая принимает сигналы с воздуха. При покупке коротковолнового радиоприемника в комплекте идет телескопическая стержневая антенна. Но что, если он не принимает сигналы должным образом? Или вам нужна внешняя антенна для улучшения приема?

В нашу эпоху FM и интернет-радио коротковолновое радио не просто живо, а, по сути, качается. Довольно удивительно, правда? Еще в детстве я любил коротковолновое радио. Тогда у меня возник к ней интерес. И это было настолько интенсивно, что позже я стал радистом-любителем.

Следовательно, уверяю вас, не обращаясь за помощью к любителю, вы сможете построить его самостоятельно! Сделать радиоантенну SW - не такой уж трудный вопрос, ведь нужно быть профессиональным радистом! Также нет желания получить обширные знания в области теории антенн. Даже без предварительного опыта вы можете успешно его изготовить и установить!

Как сделать коротковолновую радиоантенну

Следуйте приведенным ниже инструкциям, чтобы выполнить свою работу.

1.Антенна Broomstick

Это самый простой способ построить антенну дома. Вы можете использовать его как в помещении, так и на улице. Он будет служить вам как дешевое автономное устройство.

Сделайте столб, который представляет собой отрезок трубы или другого непроводящего материала. Вбейте его в землю для наружной антенны. Но комнатная антенна потребует некоторой импровизации. Либо гвоздь, либо клей, либо прикрутите опору к плинтусу, достаточно тяжелому, чтобы выдержать вес антенны.

Затем вам нужно прикрепить алюминиевый диск к верхней части этого столба.Не используйте винты, болты или какие-либо металлические предметы. Привяжите его к столбу неметаллическим шнуром. Если в нем нет отверстий, просверлите несколько отверстий и закрепите.

Затем зачистите провод динамика из изоляционного пластикового покрытия на длину, равную как минимум полюсу. Чем длиннее будет провод, тем больше его можно намотать. И поэтому прием будет лучше. Теперь намотайте провод вокруг столба как можно равномернее. Оберните и привяжите его к болту и завершите.

Если у вас уличный, заклейте витую проволоку лентой из ПВХ.

Затем зачистите подводящий провод антенны длиной не более 10 футов с одного конца. Оберните и привяжите к тому же болту оголенный провод. Другой конец подключите к SW-радио. А ваша SW радиоантенна "метла" готова к приему сигналов!

2. Наружная коротковолновая длиннопроводная антенна

Это простейшая коротковолновая антенна, недавно использованная для создания антенн. Буквально от подключения антенны SW-приемника протягивается длинный провод. А затем прикрепить к изолятору на противоположном конце.

У вашего SW-радио есть либо подтягивающая антенна, либо точка подключения, обычно на задней панели. Что вам нужно сделать, так это добавить изолированный провод небольшого диаметра. Трос должен выдерживать его вес, независимо от его размера.

Затем прикрепите его либо к стержневой антенне, либо к точке подключения внешней антенны. Для крепления к телескопической антенне используйте зажим из крокодиловой кожи. Затем натяните его из дома на как можно более высокую опору.

Убедитесь, что по всей длине используется какой-либо изолятор.То есть избегайте водопровода, металлического сайдинга дома, водосточных желобов, водоводов. Скорее, вы можете прикрепить его к потолку и змеиться вокруг крыши. Удалите изоляцию после того, как добавите зажим «крокодил» или разъем.

Как и все другие антенны, этот тип антенны также является компромиссом. Этот тип антенн лучше улавливает станции, расположенные в направлении провода.

Например, предположим, что вы живете в США и хотите добраться до европейских станций. Нанизывайте проволоку в направлении юго-запад-северо-восток.То, что я пытаюсь сказать, не ожидайте, что ваша антенна будет принимать все станции на 100% чистой.

3. Многодиапазонная длиннопроводная коротковолновая антенна

Это обеспечит вам гораздо лучший сервис, чем предыдущий. Но немного сложнее. Эта антенна имеет торцевую опору. Он принимает основные диапазоны SW от 16 до 90 метров. Уникальное свойство антенны, называемое гармониками, используется для получения восьми диапазонов, используя только четыре провода!

Каждый из четырех изолированных проводов припаян с одного конца.Противоположный отсоединен и изолирован на опоре. Если вы не умеете паять, соскребите все покрытие до чистой меди. Затем свяжите концы вместе несколькими узлами.

Однако припаянный конец должен оставаться между изолятором и радиоприемником.

Опять припаяйте конец, где все провода соединены, с центральным проводом коаксиального кабеля длиной 50-75 Ом. Этот кабель ведет к SW-радио. Заклейте изолентой и защитите внешние соединения, чтобы защитить их от погодных условий.Это полуволновая антенна.

Для разных лент длина провода также будет разной. Рассчитайте в соответствии с тем, что хотите получить.

После сборки этой антенны, как и антенны из длинного провода, вытяните ее как можно выше. Если возможно, 140 футов прямо от дома! Если нет, используйте имеющееся пространство. Опять же, если вы не можете растянуть его прямо, используйте зигзагообразный макет. Но в этом случае вам нужно будет предоставить больше поддержки, что может немного снизить его производительность.

Нет ничего, что можно назвать идеальной антенной. Это тоже компромисс (как уже упоминалось выше). Но, тем не менее, как исполнитель он отличный, и вы легко можете общаться по коротковолновому радио.

4. Коротковолновые антенны со случайной проводкой

Как видно из названия, вы можете использовать провод любой длины, максимально длинной! Теперь примените некоторые методы построения опор и условий, как указано выше. Разве это не легко запомнить?

Примечание: Антенны, которые я описал выше, ни одна из них не может передавать сигналы.Они могут только получать. Следовательно, передатчик может выйти из строя.

Внимание!

НИКОГДА НЕ НАКЛАДЫВАЙТЕ АНТЕННУ НАД ЛЮБЫМ ИСТОЧНИКОМ ЭЛЕКТРИЧЕСКОГО ПИТАНИЯ, ПОД ИЛИ БЛИЖАЙШЕЕ.

Это тонкая грань между жизнью и смертью! Если ваша антенна находится под линией электропередачи, линия электропередачи упадет. А если он окажется над линией электропередачи, ваша антенна упадет. Обеспечьте достаточно места, чтобы при падении линии электропередачи она не упала на вашу антенну. В противном случае это будет рисковать вашей жизнью, а также жизнью ваших близких.

Также читайте: Коротковолновое и длинноволновое радио - в чем разница между

Итог

Не кажется ли сложным при чтении этой статьи сделать SW-антенну самостоятельно? Что ж, может быть, как я уже упоминал, так много размеров проводов и предупреждений! Так много нужно помнить! Тогда позвольте мне заверить вас, что вам не нужно точно выдерживать все эти длины в начале.

Но, чтобы избежать опасности, вам нужно одновременно знать некоторые науки, что можно назвать здравым смыслом.Вы должны позаботиться обо всех этих изоляциях, неметаллических фактах. Помимо знаний, вам также понадобятся некоторые сопутствующие инструменты.

Просто попробуйте, и постепенно вы научитесь. Постепенно вы поймете, каким путем вам следует идти, чтобы улучшить обслуживание. Вы также можете обнаружить некоторые уловки! Я пытаюсь сказать: ЭКСПЕРИМЕНТ!

Также читайте: Прочтите обзоры контроллеров вентилятора, сделанные экспертом

Лучшая антенна для любительского радио в 2021 году

Если вы используете любительское радио, вы определенно знаете, как важно иметь лучшую антенну для любительского радио.Без антенны вы не смогли бы передавать и принимать сигнал.

Мы настоятельно рекомендуем либо любительскую магнитную антенну Tram 1185, либо магнитную мобильную антенну.

Мы выберем для вас 10 лучших любительских антенн из следующих обзоров продуктов.

Top Ham Antenna - Сравнение

Лучшая антенна для любительского радио - Обзоры

1. Tram 1185 Любительская двухдиапазонная магнитная антенна для радиолюбителей

Tram 1185 - это высококачественная антенна для радиолюбителей с поддержкой диапазонов в двух разных диапазонах.Он поставляется с магнитом, который можно прикрепить к металлическим поверхностям для очень простого монтажа.

Магнит очень сильный. Пользователи обнаружили, что магнит антенны очень прочный и остается на месте. Таким образом, нет необходимости в дополнительной настройке.

Эта антенна поддерживает считывание радиоволн с разными частотными диапазонами. Он может поддерживать стандартные радиочастоты, очень высокочастотные (VHF) волны в диапазоне 144–148 МГц и даже сверхвысокие частоты (UHF) в диапазоне 430–450 МГц.Это позволяет ему поддерживать радиоволны некоторых очень нишевых частот и обнаруживать радиоволны с больших расстояний.

На самом деле это двухдиапазонная антенна. Он может предоставить радиолюбителям гораздо более широкий диапазон частот, что является преимуществом по сравнению с однодиапазонными антеннами.

Основные характеристики :

  • Передает радиоволны в двух диапазонах частот для поддержки двух диапазонов.
  • Он поддерживает очень высокие частоты в диапазоне 144–148 МГц и сверхвысокие частоты в диапазоне 430–450 МГц.
  • В упаковке находится совместимый кабель с разъемом и магнитное крепление для металлических поверхностей.
  • Он имеет номинальную мощность 75 Вт, что является стандартным диапазоном для антенн любительского радио среднего радиуса действия.

2. Магнитная мобильная антенна Workman для любительского радио

Магнитная антенна Workman - еще одна двухполосная радиоантенна для любительских радиосистем. Он может передавать сигналы в двух диапазонах; между 144–148 МГц и 430–470 МГц.Очень желателен дополнительный диапазон для дополнительного обнаружения.

Он поставляется с креплением для магнита антенны, поэтому его можно легко разместить на плоской поверхности.

К основанию антенны прикреплен кабель длиной двенадцать футов. Это позволит установить антенну на достаточном расстоянии от радиоприемника.

Он имеет разъем PL-259, совместимый с большинством радиосистем. Эта антенна имеет длину всего 70 см, что, вероятно, удовлетворит потребности многих пользователей.

Основные характеристики :

  • Универсальный разъем PL-259 позволяет использовать его с большинством любительских радиосистем.
  • Длина коаксиального кабеля составляет 12 футов, поэтому он имеет радиус действия 12 футов с базовой станцией в центре.
  • Поддержка двух диапазонов с передачей в диапазонах VHF и UHF
  • Магнитное основание в нижней части стойки для установки на металлические поверхности

3. Антенна VHF / UHF для мобильных радиолюбителей двух брендов VFAN

Двухдиапазонная мобильная любительская радиоантенна VFAN оснащена трехдюймовым магнитом «Strong Rare Earth», который позволяет легко установить ее на автомобиле для обеспечения устойчивости.

Антенна изготовлена ​​из нержавеющей стали. Он водонепроницаем и морозоустойчив, поэтому хорошо работает даже в неблагоприятных погодных условиях.

В этой лучшей мобильной радиолюбительской антенне используется общий разъем PL-259, поэтому она должна подходить для вашей конкретной радиосистемы. Важно выделить разъем.

Двухдиапазонная конструкция антенны VFAN позволяет передавать два разных диапазона частот. Это увеличивает вероятность получения сигналов.

Основные характеристики :

  • Прочность и защита от атмосферных воздействий для экстремальных случаев использования
  • Двухдиапазонная поддержка в двух разных частотных диапазонах
  • Поддержка в диапазоне VHF свыше 137-149 МГц и в диапазоне UHF более 437-480 МГц
  • Очень прочное магнитное основание для антенны для установки в автомобиле. Он также подходит для быстро движущихся транспортных средств.

4. Двухдиапазонная мобильная любительская антенна Eightwood

Двухдиапазонная мобильная антенна Eightwood позволяет получить доступ к двум диапазонам частот.Это включает в себя диапазон очень высоких частот от 136 до 174 МГц и диапазон сверхвысоких частот, который оценивается в диапазоне от 400 до 470 МГц.

К этой антенне прилагается длинный (16,4 фута) удлинительный кабель. Это важно, если вы хотите разместить антенну на достаточном расстоянии от радио.

И удлинительный кабель, и антенна имеют разъем PL-259. Разъем универсален для радиоустройств.

Магнитное основание антенны хорошо прилипает к металлическим поверхностям.Благодаря длинному кабелю его можно установить в любом месте дома.

Основные характеристики :

  • Поддержка двух диапазонов при одной передаче
  • Заявленная частотная совместимость в УКВ: 136-174 МГц и в УВЧ: 400-470 МГц
  • Использование обычного разъема PL-259
  • Удлинительный кабель длиной 16,4 фута обеспечивает большую дальность размещения антенны.
  • Маленький, но толстый размер, подходящий для более высоких автомобилей.

5. Антенна NA-771 Двухдиапазонная штыревая антенна 15,6 дюйма, УФ, УКВ / УВЧ

NA-771 - это немного другая антенна для любительских радиоприемников, потому что она обычно устанавливается поверх радиоприемников. Поэтому у него немного другой тип разъема. У него есть штекерный разъем SMA, который требует наличия SMA-штекера на радио.

Для защиты разъема SMA антенны эта конкретная модель имеет антенную крышку. Он защищает антенну как от элементов окружающей среды, так и от физических угроз.

Обладая двойной полосой покрытия двух диапазонов с максимальными частотами 144–430 МГц, он позволит вам передавать в широком диапазоне частот. Он имеет одинаковую поддержку частот VHF и UHF, что справедливо для большинства любительских антенн из этого списка.

Гарантия на антенну составляет один год, поэтому при обнаружении дефектов ее можно обменять на новую.

Эта любительская радиоантенна имеет длину всего 15 с половиной дюймов, что делает ее отличным выбором для раций и портативных радиосистем.

Основные характеристики :

  • Оптимальный размер (до 16 дюймов) для использования раций
  • 12-месячная гарантия производителя
  • Поддержка двух диапазонов с большей поддержкой частоты
  • Поставляется в удобной упаковке из двух антенн.

6. Супер антенна MP1C - портативная радиолюбительская КВ-антенна на все диапазоны диапазонов

Суперантенна MPIC с очень запоминающимся названием охватывает все диапазоны высоких и очень высоких частот, от 7-30 МГц до 30-300 МГц.

Благодаря небольшим размерам, это одна из самых популярных портативных антенн для любительских радио. Он может легко носить его с собой, зная, что вы можете транслировать и принимать большинство частот в диапазоне МГц.

Он имеет катушку супер-ползунка, которая позволяет настраивать сигнал в соответствии с вашими потребностями. У него есть регулируемые настройки, которые недоступны на большинстве антенн.

Он поставляется с удлинителями, если вы хотите увеличить длину антенны, установленной на вашем радио.

Поскольку это одиночная радиолюбительская антенна, вам может потребоваться купить для нее крепление, если только ваша радиостанция не может подключать ее косвенно.Это невозможно для большинства радиолюбителей.

Основные характеристики :

  • Его 12-дюймовый размер очень портативный и отлично подходит для использования с небольшими радиоприемниками.
  • Широкий диапазон частот, от 7 МГц в диапазоне ВЧ до 300 МГц в диапазоне УКВ
  • Ползунковая катушка для изменения частоты обнаружения с ручной настройкой для максимальной эффективности
  • Установка двух удлинителей на большей высоте

7.Нагоя NMO-72 19,25 ″ Антенна NMO Mount Dual Band VHF, UHF

Эта антенна для любительского радио имеет двухдиапазонную поддержку как очень высоких, так и сверхвысоких частот. Nagoya NMO-72 поддерживает радиовещание на частотах 145 и 440 МГц.

Для данной антенны настройка не требуется и отсутствуют механизмы настройки

В креплении антенны используется разъем NMO, который встречается нечасто, но лучше, чем многие старые механизмы.

Это немного более длинная (19 дюймов) радиолюбительская антенна.Он способен усиливать более слабые частоты и работает лучше, чем антенны меньшего размера.

Крепление из прочной латуни и матовое покрытие. Он построен очень прочно и не сломается. Он легко удалится или упадет с небольшого расстояния. Если вы ищете хорошую домашнюю антенну для любительского радио, эта - идеальный выбор.

Основные характеристики :

  • Функции автоматической настройки, устраняющие необходимость в ручной настройке
  • Надежное качество сборки и очень прочный для использования на автомобилях в суровую погоду
  • Использует более современный, но менее распространенный разъем, который имеет ряд преимуществ по сравнению с аналоговыми разъемами
  • Лучшее усиление при обнаружении радиосигналов, чем у большинства аналоговых антенн.

8. Solarcon I-MAX 2000 - Вертикальная радиолюбительская антенна

Обладая мощностью до 5000 Вт, Solarcon I-Max 2000 может выдерживать сильные удары током. Отлично подходит для монтажа на крышу.

Эта вертикальная любительская антенна состоит из трех отдельных частей, которые легко собрать должным образом. Он может усиливать входящие сигналы до 5,1 дБл. Поскольку его длина составляет 24 дюйма, это отличный усилитель.

Эта вертикальная антенна для любительского радио изготовлена ​​из стекловолокна, обеспечивающего отличную изоляцию.Это позволяет ему поглощать значительное напряжение и мощность. Антенна усилена прочной монтажной пластиной, что позволяет ей выдерживать сильный ветер. Эта антенна очень хороша для использования с радиолюбителями с 10-метровым диапазоном.

Основные характеристики :

  • Способен противостоять ударам молнии мощностью до 5000 Вт
  • Простота сборки и установки для установки на крыше
  • Коэффициент усиления 5,1 дБл на разных типах передач.
  • Устанавливается на зажим. вместо монтажной базы, которая лучше ложится на бетон.

9. Портативная радиолюбительская антенна Survival

Радиолюбительская антенна Survival - маленькая и очень портативная. Его легко завернуть в круг, чтобы носить с собой. Это делает ее идеальной дорожной антенной.

Антенна изготовлена ​​из латуни, усиленной фитингами из нержавеющей стали для большей прочности. Маленькие антенны определенно нуждаются в дополнительной защите.Он также защищен от непогоды, чтобы защитить его от непогоды.

Кабель имеет шнур длиной 28 футов. Это позволяет установить его на значительном удалении от магнитолы.

Эта антенна готова к использованию прямо из коробки, поэтому нет необходимости тратить время на настройку. Это хорошая и доступная антенна для портативных радиолюбителей.

Основные характеристики :

  • Plug and play антенна, не требующая сложного процесса настройки
  • Маленький корпус антенны изготовлен из нержавеющей стали и проволоки из латуни.
  • Использует разъем SMA, основной компонент портативных устройств.
  • Покрытие в диапазоне УКВ имеет оптимальный диапазон на 146 МГц

10. Hustler HF Multiband Vertical любительская базовая антенна для любительских радиолюбителей

С несколькими насадками Hustler HF Multiband Ham Antenna обеспечит покрытие до пяти различных диапазонов частот для передачи и приема.

Сама антенна имеет высоту 25 футов, что делает ее идеальным размером для увеличения усиления.

Диапазон ограничен высокочастотной передачей. Однако это диапазон частот, который сможет обнаружить большинство радиопередатчиков.

Конструкция антенны позволяет устанавливать ее на земле, не требуя отдельного крепления. Вам просто понадобится отдельный кабель, чтобы подключить его к радио, которое вы используете.

Разъем, используемый в антенне, совместим с различными типами кабелей, поэтому это не должно быть проблемой.

Антенна свечная до 1500 Вт электроэнергии.В целом, это отличная вертикальная любительская антенна.

Основные характеристики :

  • Покрытие пяти разных диапазонов в одном канале
  • Полосы в основном находятся в диапазоне HF, между 10–80 МГц.
  • Выдерживает электрические токи мощностью до 1500 Вт
  • Требуется отдельное крепление при установке на твердую поверхность
  • 25 футов высотой для повышенного усиления.

Обзор радиолюбительской антенны


Есть несколько преимуществ в приобретении антенны для любительского радио.

Зачем вам антенна для любительского радио?

  • Радиоантенны своими руками сделать сложно: Купить антенну для любительского радио намного проще, чем сделать антенну самостоятельно. Многие энтузиасты покупают оборудование и детали и изготавливают собственные антенны. Однако, если вы не являетесь экспертом, гораздо проще купить коммерческую антенну.
  • Plug and play : вы просто подключаете антенну к своей радиосистеме, и вы готовы принимать и транслировать передачи.Самое важное, на что следует обратить внимание, - это убедиться, что разъемы совместимы с вашей системой. Обычно это не проблема.
  • Ограниченные возможности обычных антенн : Большинство антенн, поставляемых с обычными радиостанциями, имеют только один диапазон для приема и передачи. Большинство имеющихся в продаже антенн имеют два диапазона, что обеспечивает лучший охват и улучшенные характеристики сигнала.
  • Доступность нескольких диапазонов : Поскольку большинство людей не могут сделать свои собственные, эти антенны обеспечивают выдающиеся характеристики по разумной цене.

Антенна для радиолюбителей - Руководство по покупке

Проверьте следующие характеристики перед покупкой лучшей антенны для любительского радио

Поддержка диапазона

Важно знать, какое количество диапазонов может поддерживать антенна любительского радио. Чем больше полос, тем лучше. Однако наличие большего количества лент увеличит ваши расходы. Большинству радиолюбителей рекомендуется использовать двухдиапазонные антенны. Двухдиапазонные любительские антенны охватывают широкий диапазон частот, от очень высокого до сверхвысокого диапазона.

Поддержка UHF

Более высокие частоты при передаче обычно приводят к большему охвату диапазона из-за меньшей длины волны. Следовательно, UHF - это функция, которую вы захотите заказать, чтобы дать вашим трансляциям дополнительный охват.

Прирост

Вам также следует попытаться определить степень усиления, которую вы хотите получить от антенны. Радиолюбительские антенны с высоким коэффициентом усиления могут помочь вам повысить мощность передаваемых сигналов. Если трудно передать ваш сигнал с достаточной мощностью, например ретранслятор сигнала, вам следует обратить внимание на рейтинг усиления сигнала.

Высота антенны

Чем длиннее антенна, тем больше у нее мощности для усиления сигнала. Если вы хотите использовать антенну в качестве ретранслятора, вам понадобится более высокая антенна.

Длина кабеля

Длина кабеля, соединяющего антенну с радиоприемником, будет зависеть от расположения радиоприемника и места, где вы хотите установить антенну. Ваш кабель не должен быть особенно длинным, если вы используете антенну в автомобиле или в машине.Если это так, вам следует уделять больше внимания силе магнита и качеству сборки, чтобы он оставался надежно прикрепленным к вашему автомобилю. Длина кабеля более важна, если радиоприемник находится в гараже, и вы хотите разместить антенну на крыше многоэтажного дома.

Потери в питающей линии

Другой фактор, который следует учитывать, - это потери в фиде. Это относится к тому, сколько сигнала теряется, поскольку сигнал передается от радиосистемы к антенне. Следовательно, вам необходимо выбрать кабель с приемлемым для вашей системы уровнем потерь.Волны с очень высокими частотами обычно несут наибольшие потери. Следовательно, если вы хотите минимизировать потери на самых высоких частотах, вам понадобится коаксиальный кабель с минимально возможными потерями.

Как установить антенну для любительского радио

Ищите возможные источники проблем

Прежде чем вы решите разместить антенну любительского радио на поверхности, необходимо понять, что может вызвать проблемы. Для эффективной передачи и приема передающее устройство вашей антенны должно находиться на разумном расстоянии от ближайших объектов.Если ваша антенна окружена деревьями или зданиями, ваши сигналы могут сильно помешать.

Разместите антенну на достаточно высоком месте, на достаточном расстоянии от других предметов. Лучший способ сделать это - установить его на крыше дома или здания. Скорее всего, вы столкнетесь с помехами в автомобиле, поэтому вам понадобится хорошая автомобильная радиолюбительская антенна.

Определите источники помех

Рекомендуется провести исследование объектов, которые могут создавать помехи для радиосигналов, чтобы они не вызывали проблем.Беспроводные интернет-сети могут создавать помехи радиосигналам в зависимости от частоты сети.

Другие приборы, такие как пылесосы и дрели, хотя и не излучают волн, создают шум сигнала, который может ухудшить передачу вашей антенны.

Подходящий питатель

После того, как вы нашли наилучшее место для сведения к минимуму помех вблизи антенны, необходимо согласовать радиоантенну с фидером вашего радио.Это важно, поскольку антенны и сканирование фидера имеют разные значения импеданса. Если значения не совпадают, это может привести к снижению энергоэффективности. Если антенна и радиофидер согласованы, подача частоты волны будет непрерывной, и стоячие волны не будут создаваться.

Тип крепления

Для правильной установки радиолюбителя обычно требуется вертикальное крепление. Они направят вашу радиостанцию ​​прямо, что является лучшим способом обнаружения и передачи радиоволн.

Заземление антенны
Антенны

будут проводить электричество во время грозы, поэтому их необходимо заземлить.Это обеспечит защиту как антенны, так и радио.

Часто задаваемые вопросы об антенне любительского радио

Нужны ли разрешения для радиолюбителей, как и для самих радиолюбителей?

Радиолюбительские антенны обычно не нуждаются в каких-либо отдельных разрешениях, если они находятся в определенных пределах. Однако для любительских антенн, которые выше 65 футов, потребуется разрешение. Заявка на разрешение должна содержать документацию, относящуюся к месту предполагаемого размещения антенны.

Каковы преимущества приобретения антенны без ручной настройки?
Антенны

с автонастройкой будут обеспечивать обнаружение диапазонов, которые еще не настроены заранее, если они находятся в определенных пределах антенны. В противном случае лучшим решением будет КСВ-метр.

Какая мощность безопасна для любительской антенны?

Все зависит от конкретной антенны. Большинство антенн могут выдерживать мощность 75 Вт. Более дорогие антенны прочнее и имеют очень высокую мощность.

Нужно ли мне приобретать отдельное крепление для любительской антенны?

Большинство антенн низкого и среднего диапазона поставляются с собственным креплением. В зависимости от поверхности, которая будет использоваться для монтажа, вы можете приобрести отдельное крепление. Однако некоторые из более дорогих антенн требуют отдельного крепления.

Мне нужна металлическая радиолюбительская антенна?

Некоторые радиолюбительские антенны изготовлены из стекловолокна и других полупроводников. Однако они не так долговечны, как металлические антенны.

Какая антенна мне нужна для любительского радио?

Есть много типов антенн для использования с радиолюбителями.Если вы ищете недорогой вариант, то проволочная антенна - это то, что вам нужно. Кроме того, существует сверхмощная логопериодическая антенна, но она стоит дорого. Для путешествующих радиолюбителей предусмотрена двухдиапазонная антенна. Есть из чего выбирать, поэтому вам нужно определиться, чего вы хотите.

Какие бывают типы любительских антенн?

Существуют различные типы любительских антенн: проволочные антенны, логопериодическая, микроволновая, бегущая волна, рефлектор, двухдиапазонная, дипольная антенна, оконечная полуволновая антенна, двухпроводная ВЧ антенна, направленная антенна.

Может ли ваше радиолюбительское радио принимать внешнюю антенну?

Да, вы можете использовать внешнюю антенну с радиолюбителем для улучшения частотного диапазона передачи.

Насколько велики любительские антенны?

Это зависит от типа антенны, которую вы используете. Например, двухдиапазонная антенна не будет такой длинной, несколько футов или больше. Затем есть другие, такие как бревно или диполь, которые могут достигать 70 футов и более.

Можно ли также использовать антенну любительского радио в качестве телевизионной антенны?

Радиолюбительская антенна также может использоваться для телевизионной антенны, если они работают на той же частоте.

Какая лучшая антенна для любительского радио?

Да, я люблю любительскую двухдиапазонную магнитную антенну Tram 1185.

Заключение

Эта статья предоставила полезную информацию о вещах, которые вы принимаете во внимание, когда ищете лучшую антенну для любительского радио. Если вы серьезно относитесь к своему хобби радиолюбителя, вам понравится ваше обновление.

Насколько далеко могут быть установлены двусторонние радиостанции

  • Позвоните нам 888-298-9489
  • Дом
  • О нас
  • Свяжитесь с нами
  • Блог
Моя учетная запись | войти в систему

шт.

Кол-во.

Цена

Итого:

Просмотр корзины Проверять, выписываться 0 шт.

888-298-9489

Оставайтесь на связи

Переключить навигацию

  • Типы домофонов
    • Беспроводное переговорное устройство
    • Проводные системы внутренней связи
    • Видеодомофоны
    • Уличные домофоны
    • Сотовый телефон Интерком
    • Беспроводные переговорные устройства
    • Системы CAT-5
    • Системы внутренней связи с громкой связью
    • Двусторонняя радиодомофон
    • Беспроводное охранное переговорное устройство
    • Полнодуплексные беспроводные переговорные устройства
    • Базовая станция внутренней связи
    • Дверной звонок Домофон
    • Дверь и открытие ворот
    • Домофоны
    • Трубка для внутренней связи
    • Коммерческие домофоны
    • Коммерческие беспроводные системы
    • Callbox Outdoor Intercom
    • Портативные системы
    • Радио МУРС
    • Уличные домофоны
    • Телефонная будка Ritron
  • Приложения для внутренней связи
    • Домофоны для грузовых весов
    • Беспроводной или проводной домофон с воротами
    • Строительный лифт Домофон
    • Заводское переговорное устройство
    • Система внутренней связи передних ворот
    • Домофон газового насоса
    • Промышленная беспроводная или проводная система внутренней связи
    • Система внутренней связи склада
    • Беспроводная система внутренней связи с проездом
    • Домофоны
    • Ворота домофона
    • Система предупреждения о строительной площадке
    • Система голосовой эвакуации
    • Беспроводные домофоны для пожилых людей
  • Двусторонняя радиосвязь
    • Настольная радиостанция двусторонней связи
    • Цифровые радиостанции двусторонней связи
    • Портативные двусторонние радиостанции
    • Радиостанция двусторонней связи Motorola
    • Ретрансляторы двусторонней радиосвязи
    • Радиостанции УВЧ
    • Радиостанции VHF

Пассивная рамочная антенна AM | Сообщение SWLing

Я получил ряд запросов от читателей SWLing Post с просьбой предоставить пошаговое руководство по созданию пассивной рамочной антенны, о которой я упоминал в ряде предыдущих сообщений.Эта антенна является доморощенной версией коммерчески доступной Airspy Youloop.

Это работает. И, да, ребята ... строить это весело.

Существует несколько конструкций петель, и, чтобы отличить эту, я в дальнейшем буду называть ее так, как указано в заголовке выше: антенна с пассивным шумоподавлением (NCPL) .

Прежде чем мы начнем строить, немного теории антенн ...

Я не инженер и не специалист по антеннам, поэтому я обратился к президенту и инженеру Airspy Юссефу Туилю, чтобы узнать, как именно работает эта пассивная петля.Юсеф был тем парнем, который экспериментировал с несколькими конструкциями петель и в конечном итоге вдохновил меня на создание этой петли в паре с его HF + Discovery SDR и SDRplay RSPdx. «Основная характеристика этого контура, - отмечает Юсеф, - это его способность подавлять электрический шум намного лучше, чем у более простых конструкций контура». Понял! [См. Контурную схему ниже]

«Вторая характеристика этой рамочной антенны состоит в том, что это петля с высоким импедансом , что может показаться нелогичным.Это означает, что он может работать напрямую со многими приемниками с низким коэффициентом шума, чтобы уменьшить потери из-за рассогласования импеданса.

Обратите внимание на лепесток резонанса около 4 МГц. Резонансная частота определяется диаметром контура, паразитной емкостью кабеля и нагрузкой трансформатора. Он находится именно там, где нам это нужно больше всего.

Трансформатор представляет собой БАЛАН 1: 1, который покрывает весь ВЧ диапазон с минимальными потерями.Наш BALUN обычно имеет потери 0,28 дБ.

[…] Соединяя центр этого внешнего экрана с землей линии передачи, вы эффективно подавляете все электрические шумы. Балансир необходим для балансировки электрического шума, а не для настройки импеданса.

[…] Если вы хотите повысить производительность в диапазонах VLF, LW и MW, вы можете попробовать другое соотношение импеданса, но это убьет более высокие диапазоны ».

Что делает этот цикл настолько привлекательным (для меня), так это то, что он может быть построен из очень небольшого количества общих частей - действительно, многие из нас уже имеют все элементы в наших ящиках для мусора.Как следует из названия, это пассивный дизайн, поэтому он не требует источника питания, что очень удобно, когда вы работаете в портативном режиме.

В сочетании с SDR с расширенным динамическим диапазоном, таким как Airspy HF + Discovery или SDRplay RSPdx, вы будете довольны широкой полосой пропускания этой антенны и ее шумоподавляющими свойствами.

Если вы не собираетесь создавать эту антенну, Airspy продает свою собственную версию этой петли за скромные 35 долларов.

Но построить антенну - это весело, и вы можете настроить дизайн, чтобы настроить производительность, поэтому приступим:

  • A длина * коаксиального кабеля для петли (см. Примечания ниже относительно длины)
  • Другой отрезок кабеля с одним концом с разъемом по вашему выбору в качестве питающей линии
  • A BN-73-302 Широкополосный ферритовый сердечник с 2 отверстиями
  • Достаточно магнитопровода с покрытием , всего восемь витков на BN-73-302
  • Термоусадочная трубка или другое средство для закрытия и фиксации точки пересечения кабеля и балуна.(Вы можете заключить эти точки подключения, например, с помощью ПВХ или небольших корпусов электрических коробок)
  • Изолента
  • A Инструмент для зачистки кабеля, нож, и / или кусачки
  • Паяльник и припой
  • A тепловая пушка (при использовании термоусадки)
  • Немного терпения

* Замечание о длине кабеля петли: Мы с Владо сделали петлю с 1.5 метров кабеля. Airspy Youloop поставляется с двумя ножками длиной 1 метр, которые в сочетании дают общий диаметр петли около 63,6 см.

Когда я впервые решил построить эту петлю, это было всего за день до поездки на побережье Южной Каролины, где я планировал немного заняться DXing. У меня не было всех компонентов, поэтому я зашел к моему приятелю Вальдо (N3CZ). К счастью, у Владо были все компоненты, и он хотел помочь построить этот цикл. Как я уже упоминал в предыдущих постах, Владо - потрясающий инженер и техник по ремонту, поэтому, когда я говорю «мы» его построили, я имею в виду, что это сделал Владо! Но я мог это сделать сам.

На самом деле это очень простая сборка - это под силу даже новичку, если он умеет пользоваться паяльником. требует терпения, чтобы правильно подготовить контурный кабель. Не торопитесь, когда начнете, и вы будете в эфире через час или два.

1. Зачистите концы контурного кабеля.

Хотя тип и диаметр кабеля могут отличаться, оголите концы кабеля примерно так.
Чтобы упростить поиск середины кабеля, мы заклеили концы лентой.

2. Сделайте отверстие в середине кабеля для присоединения выводов балуна к центральному проводу.

Это самая сложная часть всей операции. Цель состоит в том, чтобы создать отверстие для подключения к центральному проводнику кабеля.

Нужно проделать дырку посередине кабеля по

1 срезание части внешней оболочки;

2 осторожно отделяя и открывая экран;

3 копаем диэлектрический сердечник и наконец

4 обнажая центральную жилу кабеля

Попробуйте сделать отверстие достаточно большим, , чтобы получить доступ к центральному проводнику кабеля, но не больше. Не допускайте касания какой-либо части экрана к центральному проводнику.

Когда вы дойдете до центрального проводника, обнажите его, чтобы вы могли закрепить его посередине и создать отверстие для припайки выводов балуна к обоим концам проводника.

Когда вы закончите с этим шагом, ваш кабель должен выглядеть примерно так…

На фотографии выше, обратите внимание, что экран полностью снят, диэлектрический сердечник прорезан, и мы обрезали центральный проводник, оставил зазор, достаточно большой для пайки.

3. Сделайте балун 1: 1

Возьмите BN-73-302 и с помощью магнитного провода с покрытием сделайте четыре витка с одной стороны и четыре с другой. Должно получиться так:

У бинокля нет ферритового сердечника, подобного приведенному выше? Если у вас сломан кабель с ферритовыми сердечниками, его можно взломать! Кликните сюда, чтобы узнать больше.

4. Подключите балун к питающей линии.

У Владо случайно оказался BNC-кабель в его хижине (он такой парень), поэтому мы разрезали и обнажили один конец, затем подключили центральный провод и экран к одной стороне балуна.Затем мы заключили балун в термоусадочную трубку, чтобы позже его было немного легче прикрепить к петле:

Конечно, вы также можете создать это соединение в небольшой корпусной коробке или коротком поперечном сечении из ПВХ. Есть несколько способов защитить это.

Юсеф также добавил следующее примечание о фидерной линии:

Для использования антенны NCPL без предусилителя рекомендуется, чтобы длина кабеля не превышала 10 метров. Поставляемого кабеля Youloop длиной 2 метра [например] достаточно, чтобы защитить антенну от магнитных помех компьютера или планшета, и он имеет очень низкие потери и паразитную емкость.

5. Подключите балун к коаксиальному шлейфу.

Чтобы сделать надежное соединение, залудите обе стороны центрального проводника. Затем прикрепите другой конец симметричного кабеля к каждой части центрального проводника, как показано ниже:

Обновление: Обратите внимание на схему контура в верхней части страницы, что заземляющий провод на выходном разъеме подключается к коаксиальному экрану контура на первичной стороне балуна.Я не помню, чтобы мы делали это в сборке, но я бы посоветовал вам сделать это. Это должно привести к еще более низкому уровню шума, хотя, по общему признанию, я очень впечатлен работой нашего без этого соединения. Спасибо тем из вас, кто указал на это несоответствие!

6. Закрепите переход Balun / Coax.

Поскольку этот шлейф предназначен для довольно частого использования в полевых условиях, убедитесь, что точка соединения симметрирующего шлейфа и коаксиального шлейфа надежна. Опять же, мы использовали несколько слоев термоусадочных трубок, так как они у нас были в хижине.

7. Припаяйте и закрепите переходник.

Затем создайте точку пересечения петли, просто прикрепив центральный провод одного конца кабеля к экрану на другом конце… и наоборот.

Однако, прежде чем брать паяльник , если, как мы, вы используете термоусадочную трубку для закрепления точки пересечения петли на следующем этапе, вам сначала нужно сдвинуть отрезок трубки на коаксиальный кабель перед тем, как спаять концы вместе.Владо, конечно, подумал об этом заранее… Я не уверен, что смогу!

Не торопитесь, припаяйте это соединение и сделайте его как можно более прочным. Если вы паяете его правильно и используете высококачественный кабель, как мы, точка перехода будет на удивление прочной. Если вы используете более тонкий кабель, просто убедитесь, что соединение прочное, а затем используйте что-нибудь, чтобы сделать соединение менее предрасположенным к разрыву - например, рассмотрите возможность герметизации отрезка полужесткой трубки вокруг этой точки.

Владо умело добавил термоусадочную трубку вокруг точки перехода, чтобы защитить и закрепить ее.

Готово!

Вот и все, ребята! Теперь вы готовы поднять петлю в воздух.

В зависимости от того, какой тип кабеля вы использовали для этой петли, вам может потребоваться или будет предпочтительнее какая-то диэлектрическая структура для поддержки петли, чтобы она сохраняла идеальную круглую форму. Моя петля очень хорошо сохраняет свою целостность без опор.Я поддерживал его несколько раз леской / нитью с двух сторон (завязывал на 10 и 2 часа на петле). Кажется, это работает довольно хорошо.

В этой установке я просто использовал спинку кресла-качалки, чтобы удерживать антенну. Как видите, петля неплохо сохранила форму.

Если вы хотите увидеть и услышать, как эта антенна показала себя в первый раз, посмотрите этот пост.

Если вы создаете антенну NCPL, пожалуйста, поделитесь своим дизайном здесь, в SWLing Post ! Учитывая, что существует несколько способов построения этого цикла и, вероятно, даже больше оптимизаций для его улучшения или упрощения его построения, мы хотели бы увидеть ваши проекты и / или методы построения.Прокомментируйте или, если хотите, свяжитесь со мной.

И большое спасибо моему хорошему другу Владо (N3CZ) за то, что помог мне с этим проектом и позволил мне документировать процесс, чтобы поделиться им здесь, в Post. Вам нужно радио? Владо доктор!


Пожалуйста, поддержите нас через Patreon или наш Coffee Fund!

Ваша поддержка делает возможным создание подобных статей. Спасибо!

Часто задаваемые вопросы • Codan Communications

генеральный

Я хочу приобрести радиосистему Codan.Как мне это сделать?

Свяжитесь с отделом продаж Codan Communications напрямую по запросу, по электронной почте или по телефону, как указано на нашей контактной веб-странице. Вы также можете запросить расценки через эту форму.

Для системы LMR нам обычно требуется следующая информация, чтобы процитировать :

  • Диапазон частот (VHF, UHF, 700 МГц, 800 МГц, 900 МГц, AM и т. Д.)
  • Выходная мощность RF (8 Вт, 30 Вт, 100 Вт, 250 Вт и т. Д.))
  • Частоты и полоса пропускания (необязательно для предложения, требуется для заказа)
  • Тональная сигнализация (CTCSS, DTMF, DCS)
  • Шкафы или стойки
  • Дуплексеры или реле
  • Подробные конфигурации

Для ВЧ-системы, мы для цитирования обычно требуется следующая информация:

  • Тип системы (базовая, мобильная / автомобильная, переносная / переносная)
  • Тип необходимого трансивера
  • Источник питания (сеть, аккумулятор, солнечная батарея)
  • Краткое описание необходимых возможностей

Каковы требования к питанию ваших радиостанций?

Большинство радиостанций Codan рассчитаны на номинальную работу 12 В постоянного тока с относительно низким энергопотреблением.Это позволяет работать напрямую от автомобиля, аккумуляторной батареи или солнечных источников. Мы также поставляем адаптеры и блоки питания, позволяющие работать от широкодиапазонных входов постоянного тока или универсальных (номинальное напряжение 100-240 В переменного тока). Для работы наших усилителей высокой мощности требуется питание от сети.

Ваши продукты работают в тропическом климате?

Codan Communications имеет непревзойденную репутацию надежной работы по всему миру, включая многие системы, работающие в экваториальных регионах с очень высокой влажностью.Радиостанции Codan имеют прочную конструкцию, большинство из них выдерживают рабочие температуры от -30 ° C до + 60 ° C и соответствуют экологическому стандарту семейства MIL-STD-810 по защите от пыли, ударов и вибрации. Наши продукты обычно соответствуют всем спецификациям при относительной влажности до 95% (без конденсации).

Могу ли я быстро получить запчасти для радиостанций Codan?

Codan ведет каталог запасных частей для наших радиостанций HF и LMR. Для приобретения обратитесь к своему дилеру, дистрибьютору или в местный центр поддержки.

Есть ли в Интернете источники дополнительной информации о ваших продуктах?

Вся наша продукция представлена ​​на веб-сайте с техническими описаниями и брошюрами, где это необходимо. Кроме того, у нас есть библиотека ресурсов, которая содержит таблицы данных, технические примечания, брошюры и другую информацию о продуктах. Если вы не можете найти то, что ищете, обратитесь в местный центр поддержки Codan.

С кем мне связаться для обслуживания и поддержки?

Codan имеет аккредитованные сервисные центры по всему миру.Для получения контактной информации посетите нашу страницу поддержки.

Есть ли у вас механизм, позволяющий сообщить покупателям, что выпуск продукта прекращается? Если да, то как долго будет доступна поддержка?

Продукты, выпуск которых прекращается, будет объявлено на нашем веб-сайте, а клиенты будут проинформированы о таком прекращении производства напрямую и через нашу ежеквартальную рассылку новостей. Codan предоставит план поддержки продуктов, выпуск которых прекращен, как часть объявления о прекращении производства.Объявления о прекращенных продуктах доступны через специальную область на странице поддержки Codan Communications.

Где я могу найти руководство пользователя для моего радио?

Для радиостанций Codan руководства пользователя доступны для покупки вместе с дополнительными копиями. Для приобретения обратитесь к своему дилеру, дистрибьютору или в местный центр поддержки.

В чем разница между высокочастотным (HF) и наземным подвижным радио (LMR)?

Основное различие между HF и LMR - это диапазон частот:

HF
Полоса частот HF составляет 3–30 МГц.ВЧ-радиостанции - это радиостанции большого радиуса действия, способные поддерживать связь вне зоны прямой видимости (BLOS) без предустановленной инфраструктуры.

LMR
LMR инкапсулирует диапазоны частот VHF (30–300 МГц) и UHF (300–3000 МГц). Оборудование LMR, такое как портативные и мобильные радиостанции, обычно ограничено прямой видимостью примерно до 50 км (30 миль). Системы LMR часто используют сеть повторителей для увеличения дальности действия.

HF

Как установить ВЧ-радио в машину?

Codan предоставляет информацию по установке в руководствах пользователя, приобретенных как часть вашей ВЧ-системы.Для мобильных станций Codan предлагает установочный комплект, который включает подставки для ВЧ-блока и телефонной трубки, а также различные кабели и ткацкие станки, необходимые для установки. Codan рекомендует, чтобы установка вашего ВЧ-радио производилась соответствующим образом уполномоченным лицом. Важно, чтобы электрическая проводка была безопасной и обеспечивала оптимальные радиочастотные характеристики. Для крупных предприятий Codan предлагает услуги обучения по конкурентоспособным ценам.

Обратитесь к своему дилеру или в местный центр поддержки за помощью.

Какие IP-адреса по умолчанию используются в Envoy и Sentry-H 6120-BM?

Приемопередатчику Envoy назначено несколько адресов IPv4.

IP-адреса по умолчанию:

  • Настольная консоль: 192.168.0.246
  • Трубка: 192.168.0.247
  • Блок РФ: 192.168.0.248
  • Виртуальная точка управления: 192.168.0.249
  • USB-порт для программирования: 192.168.234.1 (не менять).

Могу ли я использовать IPv6-адреса в радиостанциях Codan Envoy и Sentry-H 6120-BM?

Нет. Envoy поддерживает только адресацию IPv4.

Моя точка управления не может подключиться к радиочастотному блоку, почему?

Как обновить прошивку Envoy?

Есть два способа обновить прошивку Envoy:

При обновлении прошивки через глобальную сеть убедитесь, что в настройках TPS выбрано обновление микропрограммы через глобальную сеть;

Работает ли программное обеспечение Codan в 64-битных операционных системах Windows?

Да.Программное обеспечение Codan было протестировано на 32- и 64-разрядных операционных системах от Windows 7 до Windows 10, и никаких известных проблем не было.

В каких операционных системах поддерживаются программные продукты Codan?

Поддерживаемые операционные системы зависят от программного продукта. Программное обеспечение Codan обычно поддерживает Microsoft Windows® XP и выше. Однако, пожалуйста, проверьте технические характеристики вашего программного продукта.

Где я могу найти обновления прошивки HF на вашем сайте? Могу ли я скачать предыдущие версии?

В случае, если вашим радиостанциям требуется обновление прошивки, соответствующие файлы будут предоставлены вашим дилером, дистрибьютором или специалистом службы технической поддержки Codan.

Можно ли обновить прошивку моего ВЧ-радио без отправки устройств на завод?

Да - все современные КВ радиостанции Codan можно обновить прошивку в любом месте, возвращение радиостанции на завод не требуется.

Нужно ли мне обновлять прошивку моего КВ радио?

Вам не нужно обновлять прошивку, радиостанция будет полностью работоспособна без обновлений прошивки.Однако, если Codan по какой-либо причине порекомендует обновление прошивки, обновление прошивки может быть легко выполнено с помощью программного обеспечения NSP / TPS или напрямую через USB-накопитель (серия радио Envoy). Обновления прошивки обычно предоставляют вашему радио новые возможности или могут содержать исправления ошибок программного обеспечения.

Что такое Selcall на ВЧ-радио?

Selcall - это сокращение от Selective Calling. Selcall - это базовая система вызова на основе тонального сигнала с возможностью вызова селективных радиостанций с последовательностью тональных сигналов по воздуху.Это похоже на использование телефона. ВЧ станции обычно сканируют все каналы без звука.

С помощью SelCall станция будет отправлять последовательность тонов, которую будут слышать все другие станции, для станции, которая идентифицируется с последовательностью тонов, эта станция будет звонить и отключать звук. Codan Selcall также поддерживает типы групповых и широковещательных вызовов.

В чем разница между ALE FED-STD и MIL-STD?

FED-STD относится к ALE FED-STD-1045, тогда как MIL-STD относится к ALE MIL-STD-181-141B.FED-STD ALE имеет базовый набор функций ALE для вызовов и обмена сообщениями, тогда как MIL-STD имеет дополнительные функции, такие как вызовы NET, выборочные типы вызовов и обмен LQA.

Вызов

NET позволяет группировать пользователей в сети, поэтому вместо того, чтобы звонить конкретному человеку или всем, вы можете звонить в определенную группу, идентифицированную сетью. Благодаря MIL-STD ALE у вас также есть множество типов избирательных вызовов, таких как глобальный общий вызов, выборочный общий вызов, глобальный любой вызов, выборочный любой вызов, двойной любой вызов и многое другое.Advanced ALE, часть MIL-STD ALE, позволяет принудительно выполнить обмен LQA.

Что такое ALE LQA на HF-радио?

LQA расшифровывается как Link Quality Assessment и является показателем того, насколько хорошо распространение ВЧ. Благодаря обмену LQA ВЧ станции могут обмениваться информацией о том, насколько хорошо они слышат друг друга, что приводит к повышению производительности, поскольку станция знает, насколько хорошо принимает другая станция, и может принимать решения о том, какие частоты использовать.

Что мне нужно ввести в ВЧ-радио, чтобы сделать общий вызов?

Общий вызов - это тип вызова ALE, использующий синтаксис @? @. Вместо того, чтобы делать вызов по конкретному адресу, вы можете позвонить по адресу для всех вызовов @? @, И звонок будет отправлен всем в вашей адресной книге.

Что делает аварийная кнопка на моем ВЧ-радио?

Экстренная кнопка - это кнопка нажатия и удержания, используемая для выполнения заранее определенного вызова.Обычно он запрограммирован на вызов заранее заданной станции с использованием типа экстренного вызова и, если возможно, отправку GPS-координат радиостанции, отправившей экстренный вызов. Его можно запрограммировать на выполнение последовательного вызова, чтобы предупредить ряд станций о вашей чрезвычайной ситуации, отправив экстренный вызов на каждую станцию, запрограммированную как часть последовательного вызова.

Что такое ESN на ВЧ-радио? Как мне его найти? Это то же самое, что серийный номер?

ESN - это электронный серийный номер, но он не совпадает с серийным номером.Серийный номер - это серийный номер производителя, напечатанный на вашем ВЧ-радио. Ваш радиочастотный блок, телефонная трубка и распределительная коробка будут иметь серийные номера. ESN - это номер, передаваемый в электронном виде по радио. Чтобы найти ESN, перейдите в соответствующее место в меню, которое будет зависеть от модели используемого вами радио. Пожалуйста, обратитесь к руководству пользователя, чтобы узнать расположение вашего ESN в меню трансивера.

Моя ВЧ-радиостанция заблокирована, и я не могу найти ПИН-код ADMIN, что мне делать?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
