По причине того, что данная статья носит специфический характер, и в ней неоднократно будут упоминаться незнакомые многим понятия и термины, в самом ее начале дадим четкое и ясное определение основным из них.

Схема подключения

Кратко:

  • 1 Что такое iso, iso-разъем и распиновка
  • 2 Какие бывают исо-разъемы автомагнитол
  • 3 Для чего предназначен iso-разъем автомагнитолы
  • 4 Стандартная цоколевка iso-разъема автомагнитолы Prology
    • 4.1 Распиновка iso-разъема магнитолы Pioneer

Что такое iso, iso-разъем и распиновка

Итак, ISO (в русском прочтении – ИСО). Аббревиатурное название Международной Организации Стандартизации (International Organization Standardization). Организация была создана в 1946 году для определения единых технических стандартов товаров и услуг (кроме электроники и электротехники) и их сертификаций.

Разъем — электротехническое устройство для механического соединения (разъединения) электроцепей. Кстати, не вполне понятно, почему такое соединение отмечается как iso. Ведь, как мы только что упомянули, стандартизацией товаров из группы электротехники занимается МЭК (Международная электротехническая комиссия).

Распиновка (русский вариант – цоколевка). Слово происходит от английского «пин», что означает контакт, вывод. Из этого следует, что распиновка – это описание выводов разъемов в электротехнике. Информация по цоколевке может быть представлена в виде:

  • схемы;
  • таблицы;
  • словесного описания (которым мы и будем пользоваться в дальнейшем).

Закончив с определениями, переходим к основной теме данной статьи – подключение iso-разъема магнитолы.

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Группа А (так она для простоты использования именуется на схемах и в таблицах), отвечает за соединение с силовыми (электрическими) цепями автомобиля и магнитолы и имеет штекерную коробку коричневого цвета.

Группа В. Корпус черного цвета. Соединение акустических систем и управления (уровень звука, переключение медиафайлов) проигрывателя и салона.

Для чего предназначен iso-разъем автомагнитолы

Данные коннекты предназначены для быстрого, качественного и удобного соединения всех групп электропроводки авто в одном месте, как альтернатива скруток проводов с последующей их изоляцией липкой, прорезиненной лентой.

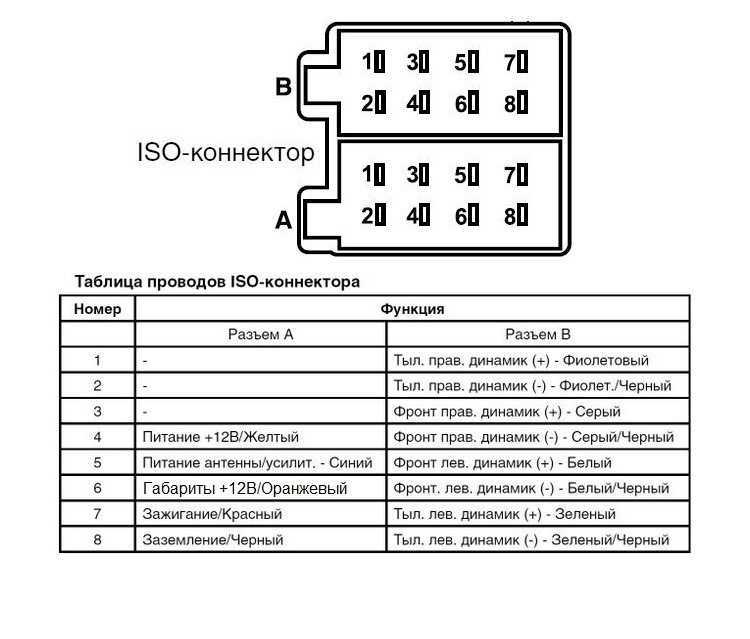

Стандартная цоколевка iso-разъема автомагнитолы Prology

Колодка В:

  • Провод фиолетового цвета — увеличение звука правого заднего динамика.
  • Фиолетовый, черный — уменьшение уровня правого заднего динамика.
  • Серый провод — увеличение громкости левого заднего динамика.
  • Серый, черный — уменьшение звука на заднем левом динамике.
  • Белый провод – прибавление звука левом динамике (спереди).
  • Белый, черный – звук на том же динамике.
  • Провод зеленого цвета — увеличиваем звук правого переднего динамика.
  • Зеленый, черный — уменьшаем громкость левого переднего динамика.

Колодка А:

  • Провод желтого цвета — питание от АКБ автомобиля.
  • Оранжевый — подсветка клавиш управления.
  • Синий и белый — питание антенны.
  • Красный провод — замок зажигания.
  • Провод черного цвета — минус (масса).

Соединения у некоторых моделей автомашин и приемников могут несколько различаться между собой. Насколько эти различия принципиальны и могут влиять на подключение звуковоспроизводящего оборудования, судить вам после прочтения описания распиновки на примере автомобильной магнитолы от бренда Pioneer.

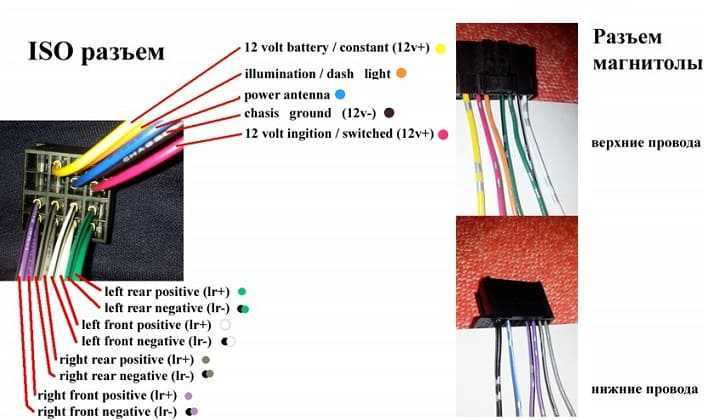

Распиновка iso-разъема магнитолы Pioneer

Покупая неподержанный автомобиль, многие водители желают заменить штатную магнитолу (Проложи) на аппарат более высокого уровня (Пионер). И сталкиваются с такой проблемой, как перепутанная проводка на самодельных скрутках или же с разъемами, не подходящими для Пионера.

Выход из такой ситуации достаточно прост (во всяком случае, на словах). Для этого нужно всего лишь приобрести соединяющее устройство стандарта ISO и произвести его распиновку, согласно нашим рекомендациям. По причине того, что все современные автомагнитолы имеют на задней панели стандартные ISO-соединения, штекерные коробки прямоугольной формы, то проблем с соединением после цоколевки не должно возникнуть.

Итак, распиновка ISO-разъема автомобильной магнитолы через 2 колодки Pioneer производится таким образом:

  • Колодка с верхним расположением контактов, литер В.
  • Увеличение (уменьшение) уровня звуковоспроизведения. Цвет электропровода – любой.
  • Провод, отключающий звук, например, при входящем звонке телефона и т.п., также свободного цвета.
  • Режим АСС (подключается к автомобильному зажиганию, + проявляется при поворачивании ключа и пропадает при отключении), желтый цвет.
  • Двенадцативольтовое электроснабжение для антенны радиоприемника – провод синий.
  • Провод оранжевого цвета, отвечает за подсветку дисплея автопроигрывателя.
  • Зажигания автомобиля – красный провод.
  • Масса – провод с черной изоляцией.
  • Нижняя соединительная коробка — А.
  • + правая задняя колонка мультимедийной системы — провод фиолетового цвета.
  • Минус — черный, фиолетовый провод для левой колонки.
  • Колонка правого переднего расположения, увеличение громкости— серый провод.
  • Колонка правая передняя. Уменьшение — черный, серый провод.
  • Колонка левая (передняя), плюс — цвет провода белый, отрицательный — черный и белый провода.
  • Обе колонки, расположенные сзади (увеличение, уменьшение звука), зеленый и сочетание черного и зеленого цвета.

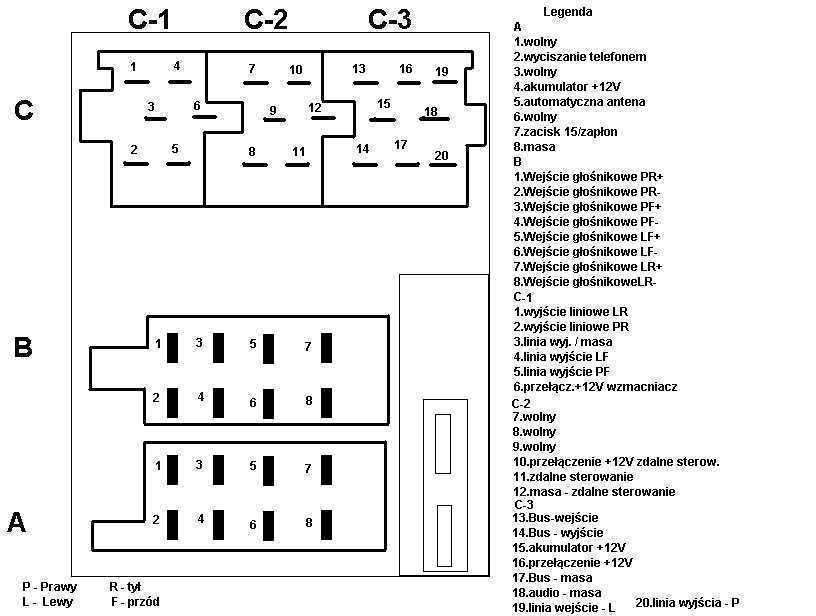

Начиная с 2000 года, отдельные производители легковых автомашин европейских брендов (BMW, Ford, Мерседес, Пежо и т.д) стали применять 40-контактный евроразъем под названием Quadlock или Fakra. При этом цоколевка по цветам проводов осталась прежней для основных (названных) функций.
