Как сделать подогрев сидений на Ладе Приора своими руками

Для установки потребуются: штатный подогрев сидений, электрические провода, блок кнопок управления подогревом, реле на четыре контакта, предохранитель на 15 А, клеммы проводов «мама» и «папа», гофрированная труба для электрической проводки, двухсторонний скотч.

Содержание

Демонтаж сидений Лады Приора

Для демонтажа сидений потребуется торцевой ключ на 8 мм или специальная головка «звездочка» – зависит от года выпуска автомобиля. Чтобы уложить электропроводку, необходимо снять декоративную обшивку между сиденьями.

С помощью плоской отвертки отогнуть уголки на обивке сидений и вытащить пластиковые заглушки. Теперь можно свободно отодвинуть обшивку в сторону.

Читайте также: Как сделать подиумы на Лада Приора в передние двери 8 и 16 клапанов

Установка штатного подогрева сидений на Приоре

Элементы подогрева следует приклеить на двухсторонний малярный скотч, при этом тщательно разглаживая по всем сторонам. На провода надевается гофра и выводится через отверстие в сиденье. Жгут рекомендуется закрепить хомутиком. Затем можно закреплять обивку сидений на место. Гофра с проводами прокладывается под обивкой центрального тоннеля.

Подключение подогрева сидений Лады Приора

«Фишку» с клеммами необходимо соединить с блоком кнопок подогрева.
Черный провод («масса») крепится к кузову автомобиля. Как вариант, можно завести под болт в районе ручного тормоза.
Белый провод отвечает за подсветку кнопок. Его подключаем к подсветке прикуривателя.
Красный провод – питающий (+12 В), протягивается вдоль жгута проводов под водительским сиденьем и выводится к монтажному блоку.

После сборки центрального тоннеля в него устанавливается блок кнопок вместо заводских заглушек. Провода пропустить между тоннелем и полом, объединить с проводами кресел и скрепить хомутиками. После этого можно устанавливать кресла на свои места.Установка проводится в обратной последовательности.

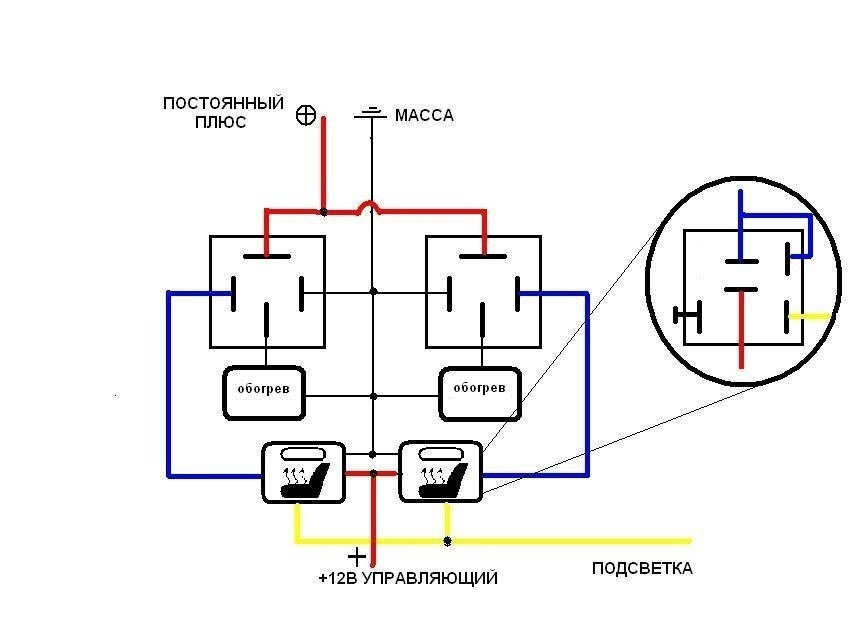

Схема подсоединения в блоке предохранителей

Работы по подсоединению проводов следует выполнять при отключенной аккумуляторной батарее.

Установить реле (1119-3747210-10) в монтажный блок, разъем К11.
87-й контакт реле соединяется с проводом красного цвета блока кнопок.
86-й контакт реле соединяется с «массой» кузова.
85-й контакт реле соединяется с проводом черно-синего цвета от замка зажигания.
30-й контакт реле соединяется с проводом розового цвета 30-го контакта реле дальнего света фар.

Предохранитель можно установить между реле дальнего света и реле К11 на розовый провод.

Как видно из описания, схема подключения подогрева Лады Приора очень простая.

Если после всех проведенных действий подогрев сидений на Приоре не работает, то следует проверить по пунктам правильность подключения проводов и реле. Также вы можете ознакомиться с видеоинструкцией «Подогрев сидений Лады Приора своими руками».
