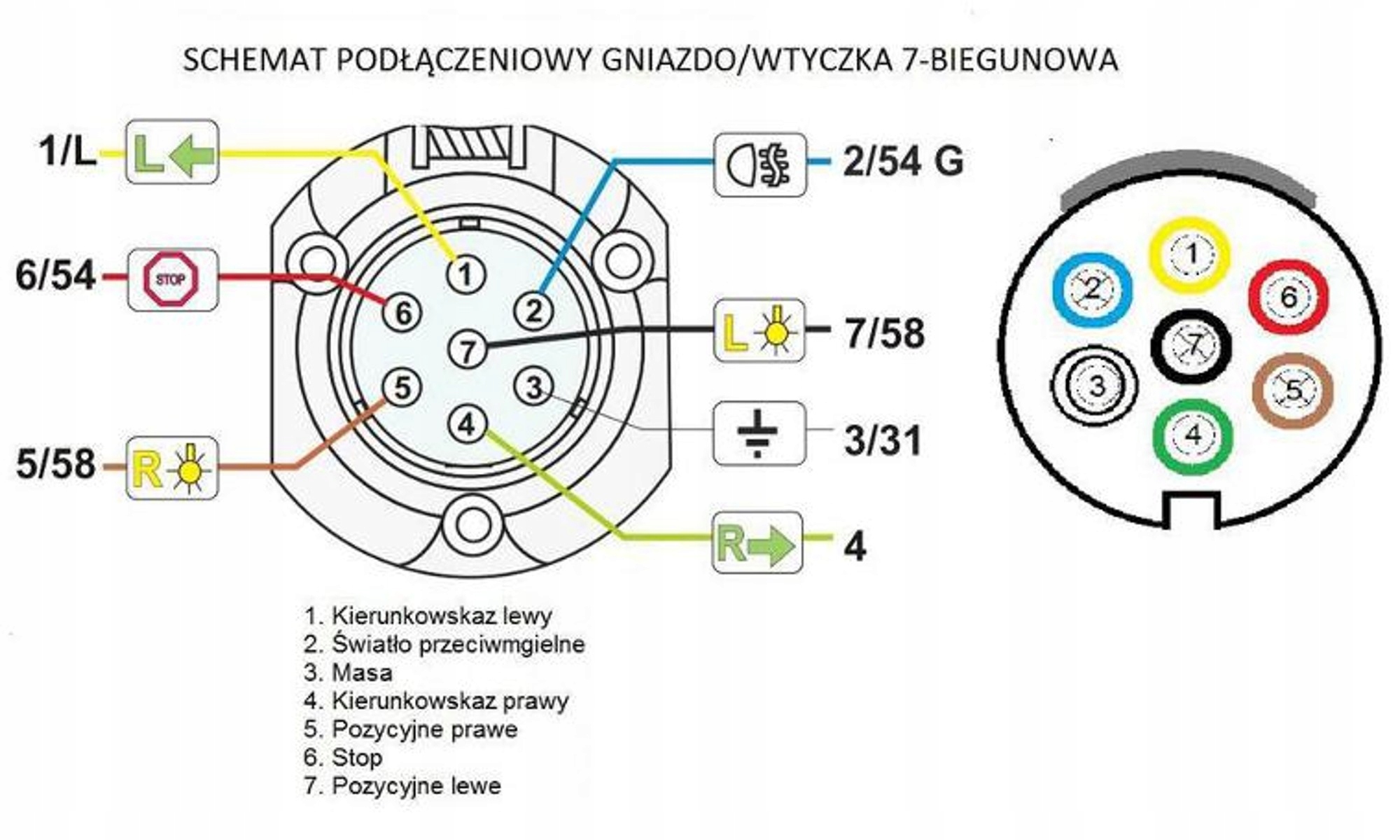

Схема подключения разъема прицепа (распиновка розетки фаркопа)

  • Главная
  • Статьи
  • Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов

ГОСТ 9200-76

стр. 10 (11)

На некоторых

украинских

прицепах

Сигнал

Сечение провода

1

L

Желтый

Желтый

Зеленый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Красно-белый

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Черный

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Желтый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Розово-красный

Правый габарит и подсветка номера

(иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Голубо-белый

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Голубо-черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться.

Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.


Комментарии Написать комментарий

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с "вилкой" на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить "вилку" на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным.

В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2.

Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Розетка фаркопа. Подключение и устройство. Виды и особенности

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Розетока фаркопа существует двух видов, отличающихся количеством контактов и другими особенностями:

13-контактная

Чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

  1. Левый поворот, аварийная сигнализация (желтый провод).
  2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
  3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
  4. Правый поворот (зеленый провод).
  5. Правый габаритный огонь, номерное освещение (коричневый цвет).
  6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
  7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
  8. Фонарь заднего хода (розовый цвет).
  9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
  10. Положительный полюс, работающий только при включенном зажигании (серый провод).
  11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
  12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
  13. Отрицательный полюс для 9-го контакта на 35 ампер.
7-контактная розетка фаркопа

Обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

  1. Левый указатель поворота.
  2. Положительный полюс питания.
  3. Отрицательный вывод.
  4. Правый указатель поворота.
  5. Правый габаритный фонарь и номерная подсветка.
  6. Стоп-сигналы.
  7. Левый габаритный фонарь.
Необходимые материалы
  • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
  • Соединительные колодки, желательно с наличием гнезд предохранителей.
  • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм2.
  • Силиконовый герметик для автомобилей, любого производителя и цвета.
  • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день семиконтактная розетка фаркопа . Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:
  • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
  • Увеличивается надежность работы фонарей.
  • Подключение и контроль работы фонарей и электрических цепей становится проще.
  • Можно использовать разные схемы подключения.
Достоинства схемы с меньшим числом проводов
  • Простая распиновка контактов и подключение жгутов.
  • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения
  • Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
  • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
  • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
  • Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
  • Провода свернуть в жгут и протянуть в гофрошланг.
  • Закрепить на фаркопе розетку по схеме.
  • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
  • Концы проводников жгута зафиксировать на коммутационной колодке.
  • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Похожие темы:

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.
Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.
Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели
  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.
Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

  • Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
  • Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.
Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

  • Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
  • Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
  • Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.
Еще один вариант быстросъемной модели
  • Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Как правильно подключить фаркоп к электрической схеме автомобиля? ➤ Mnogofarkopov.ru

Подключение фаркопа к электрической схеме автомобиля очень ответственная часть роботы во время установки и монтажа прицепного устройства. Поскольку светотехника прицепного средства должна быть в постоянно рабочем состоянии и не создавать дополнительной нагрузки на электрооборудование автомобиля. В сцепном устройстве конструктивно предусмотрено место под подключение розетки фаркопа, так называемый контактный разъем. Разъем фаркопа преимущественно стандартный, но производителей прицепов много и поэтому существует два типа разъемов (семи жильный и тринадцати жильный). Семижильная розетка преимущественно используется во время подключение электрики фаркопа отечественного производства, тринадцати жильная розетка – европейского или американского.

Схема подключения фаркопа, то есть цветовая расшифровка с соответствующим назначением проводов, равным образом, как и чертеж фаркопа должна быть детально описана в инструкции, прилагаемой производителем к изделию. Также схема розетки фаркопа детально описана на официальном сайте завода изготовителя. Если розетка фаркопа по количеству проводов не совпадает с гнездом прицепа, рекомендуется использовать специальный адаптер (переходник). Чтобы электрический фаркоп работал исправно, все провода перед монтажом в розетку нужно пропаять и протянуть в гофрированную трубу, которая, будет защищать элетропакет от механических повреждений. Перед тем как подключить фаркоп, нужно очистить багажный отсек автомобиля от лежащих в нем вещей  и после этого разобрать багажник, так, чтобы был доступ к крыльям. После этого электрика для фаркопа подключается к правому и левому сигналу поворота. Если, электрическая схема фаркопа предусматривает наличие противотуманных фар их тоже нужно подключить к соответствующему по цвету проводу. Когда подключение электропакета завершено и все провода подключены, их нужно собрать в жгуты и укрепить к стенкам багажного отделения так, чтобы они не выступали из-за обшивки багажника, не перегибались и не контактировали с острыми краями кузова.

Когда схема фаркопа собрана, можно собирать элементы обшивки багажника, подсоединить прицеп и проверить исправность работы задних фонарей, габаритных и тормозных огней. Несложная схема электропакета позволяет проделать все операции с монтажа самостоятельно, хотя крайне рекомендуется перед началом работ проконсультироваться со специалистами.

Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 - левый поворот

2 - противотуманный фонарь

3 - земля

4 - правый поворот

5 - габарит

6 - стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Установка буксирной муфты | Как работает автомобиль

Комплект дополнительных буксировочных головок

Этот дополнительный комплект буксировочных головок Ring Automotive типичен из тех, которые вы можете купить в магазине аксессуаров. В этот комплект входят: гнездо 12S Уплотняющая втулка гнезда C Монтажный кронштейн .7-жильная проводка Электрические разъемы F Болты с головкой Комбинированное реле (G) для зарядки вспомогательной батареи можно купить отдельно.

По закону фургон или прицеп должен быть оборудован определенными сигнальными лампами.Они подключены к стандартной розетке, называемой розеткой 12N, которая обеспечивает а 12 вольт питание указателей поворота, стоп-сигналов, габаритных огней, подсветка номерного знака и противотуманные фары.

В то время как розетка 12N достаточна для включения обязательного освещения, вы может потребоваться питание от автомобиля для других второстепенных аксессуаров, таких как фонари заднего хода. Караван без собственного аккумулятор также может потребоваться дополнительная мощность для внутреннего освещения, холодильника или Помпа . Для этого вам понадобится дополнительная буксирная розетка.

Добавка

Дополнительная розетка, которая устанавливается в автомобиле для обеспечения питания, необходимого для эти дополнительные элементы известны как дополнительная розетка или розетка 12S. Он приспособлен рядом с оригинальным гнездом и, как и у оригинального, имеет семиконтактный подключение внутри. Дополнительные розетки можно определить по серому или серому цвету. белые кепки.

Стандартные розетки имеют черные заглушки.

Если вы устанавливаете буксирное устройство и собираетесь буксировать прицеп, стоит при установке обоих типов розеток.

Вы можете купить как обычные розетки 12N, так и дополнительные 12S в виде полного комплекта в магазине аксессуаров или у специалиста по буксировке. Комплект должен Включите все предметы, которые вам нужны соответствовать розетка к автомобилю, такая как монтаж кронштейны, проводка, уплотнители, индикатор реле , сигнальная лампа на приборной панели и крепежные винты.

Реле

Комбинированное реле

Если в вашем доме на колесах есть встроенная батарея, вам нужно как-то ее сохранить. заряжен.Конечно, вы можете подключить сетевое зарядное устройство, если есть удобное питание, но другой вариант - установка специального комбинированного реле который подключен к зарядке автомобиля схема . Это позволяет автомобилю генератор к плата вспомогательная аккумуляторная батарея.

Соединения 12S

Международный код дополнительной буксирной розетки: 1 (L) Желтый - свет заднего хода 2 (54G) Синий - запасной 3 (31) Белый - земля 4 (R) Зеленый - аксессуары или аккумулятор 5 (58R) Коричневый - сигнальная лампа 6 (54) Красный - только холодильник 7 (58L) Черный - запасной

2.Дополнительный кронштейн

Если вы устанавливаете розетку 12S в дополнение к блоку 12N, вам потребуется дополнительный монтажный кронштейн. Следуйте инструкциям и установите кронштейн под буксирный шар. Если вы устанавливаете оба типа розеток, установите двойной кронштейн на фаркоп.

3. Розетка

Чтобы подключить розетку 12N, см. Проекты 15. Розетка 12S подключается таким же образом.Снимите с кабеля примерно 40 мм внешней изоляции и оголите семь проводов примерно на 1/4 дюйма (6 мм) каждый. Следуйте коду из шага 1 и подключите провода к соответствующим клеммам в розетке.

4. Присоедините патрубок

Когда устройство подключено, установите атмосферостойкий уплотнитель на заднюю часть розетки, а затем установите весь узел на монтажный кронштейн. Совместите отверстия для винтов в гнезде с отверстиями в кронштейне. Вставьте крепежные болты в гнездо, установите и затяните гайки на задней стороне устройства.Проденьте провод в багажник.

5. Подача проволоки

Желтый провод, контакт 1, подключается к цепи фонарей заднего хода. Синий и черный провода, контакты 2 и 7 не используются. Коричневый провод, контакт 5, используется для сигнальной лампы, поставляемой с некоторыми прицепами, для таких опасностей, как опускание опор и ручных тормозов. Чтобы подключить красный и зеленый провода, контакты 4 и 6, см. Боковую линию.

6. Провод к земле

Заземляющий провод - это белый провод, подключенный к контакту 3.Проденьте провод до подходящей точки на кузове автомобиля. Установите кольцевой соединитель на конец провода и найдите существующую точку заземления или просверлите отверстие и закрепите провод саморезом. Убедитесь, что заземление надежно.

Электрика для буксировки | Электрооборудование буксировочного устройства

При покупке буксирного крюка для вашего автомобиля для буксировки прицепа или автоприцепа важно принять важное решение, какую буксирную электрооборудование, электрическую систему или комплект проводки вы будете использовать для подключения транспортного средства к вашему прицепу / каравану. Это необходимо для обеспечения полной безопасности в дороге.

Буксирные вилки и розетки могут использоваться для подключения электричества от вашего автомобиля к вашему прицепу, автоприцепу и велосипеду. В Kits-n-Bits мы предлагаем широкий выбор заглушек и розеток для вашего автомобиля. От монтажных кронштейнов и пластин, держателей вилок для прицепов, переходников розеток и многого другого.

Комплект проводки фаркопа соединяет электрооборудование и фары вашего основного автомобиля с осветительной панелью трейлера, автоприцепа или велосипедной стойки.Это означает, что, когда вы указываете или тормозите, эти огни будут гореть на вашем прицепе или трейлере, а также на вашем автомобиле. Это требование закона при буксировке. Для вашего удобства мы предоставляем передвижные фаркопы.

Электрооборудование фаркопа

Для начала есть выбор между тем, какая розетка вам понадобится: одинарная 7-контактная розетка, двойная 7-контактная розетка или новая 13-контактная розетка. Если вы буксируете прицеп и вам нужно установить только задние фонари позади прицепа, вам, вероятно, понадобится 7-контактная розетка.

7-контактная электрическая розетка

Если вам нужно запустить аккумулятор для досуга в трейлере или автомобильный аккумулятор во время буксировки, вам понадобится двойная 7-контактная электрическая розетка (2x7 контактов) или 13-контактная розетка (стандарт в Европе ). Проверьте свой дом на колесах на предмет правильного подключения вилки и электрики буксировки.

Двойная (2x7 контактов) электрическая розетка

13-контактная электрическая розетка (стандарт в Европе)

Специализированная или универсальная электрическая система фаркопа

При современных транспортных средствах и усложняющейся проводке транспортных средств теперь также необходимо принять новое решение : Универсальная электрика или специализированная электрика.

Электрооборудование для универсального фаркопа

Электрооборудование Universal было стандартом на протяжении многих лет, предполагая обрезку и сращивание проводов с существующими проводами транспортного средства, чтобы обеспечить подачу энергии от каждого провода к каждому фонарю / функции транспортного средства, а также к соответствующему прицепу. свет / функция.

Более сложная электропроводка теперь означает, что во многих современных транспортных средствах провода питают более одного фонаря, и система питания часто работает по импульсной системе, а не с постоянным питанием.Эти изменения означают, что для большинства современных автомобилей с универсальной проводкой требуется обходное реле.

Буксировочное устройство Электрооборудование для конкретных транспортных средств

Альтернативой Universal Electrics является Dedicated Electrics, также известная как проводка «для конкретного автомобиля» или «Plug-In» электрика.

Специальные комплекты изготавливаются специально для каждого автомобиля и не требуют резки или сращивания проводов. Часто в задней части автомобиля можно найти модуль, к которому подключен специальный комплект, что оставляет относительно простую работу по подведению проводов к нескольким точкам на автомобиле для подключения на место.

Специальный комплект стоит дороже, обычно стоит от 50 до 200 фунтов стерлингов в зависимости от модели автомобиля, а также обычно не поставляется с двойным 7-контактным разъемом (обычно 7-контактный или 13-контактный), однако есть несколько преимуществ по сравнению с универсальным электрика, которую следует учитывать:

• Воля не аннулирует гарантию на ваш автомобиль (большинство гарантий на автомобиль будут аннулированы при использовании универсальной проводки, и поэтому в долгосрочной перспективе специальный комплект может фактически сэкономить вам много денег)
• Разрешит автомобиль для автоматического включения любых режимов работы электрооборудования прицепа (включая функции безопасности и устойчивости)
• Намного проще и легче установить.
• Разработан в соответствии со спецификациями оригинального оборудования.

Перекодирование автомобилей

Следует отметить, что несколько специальных наборов также потребуют перекодирования. Мы можем перекодировать большинство современных автомобилей без необходимости обращаться к местному дилеру производителя автомобилей за дополнительную плату. Чтобы узнать больше о перекодировании, нажмите ЗДЕСЬ


Чтобы перейти на нашу страницу буксирного крюка, нажмите ЗДЕСЬ


Электрика буксирного крюка: полное руководство

Выбор правильного комплекта электрики прицепного устройства важен для вашей безопасности на дороге.Когда вы буксируете прицеп, дом на колесах или велосипедную стойку, огни на вашем автомобиле будут скрыты, поэтому важно иметь комплект электрики прицепного устройства, чтобы ваши автомобильные огни и сигналы были видны другим участникам дорожного движения.

Электрооборудование фаркопа

Что такое комплект проводки фаркопа?

Комплект проводки фаркопа соединяет электрооборудование и фары вашего автомобиля с осветительной панелью трейлера, автоприцепа или велосипедной стойки. Это означает, что, когда вы указываете или тормозите, эти огни будут гореть и на вашем прицепе или трейлере, что является юридическим требованием при буксировке.

Найдите комплекты проводки фаркопа, указав здесь данные о своем автомобиле.

В чем разница между одинарной и сдвоенной электротехникой?

Существует 3 типа электрических розеток прицепного устройства, в том числе одинарные электрические розетки с 7 контактами, одиночные электрические с 13 контактами и двойные электрические розетки. Одиночная электрика использует одну вилку для подключения электричества вашего автомобиля и прицепа, тогда как двойная электрика требует двух 7-контактных вилок, что обычно необходимо для буксировки старых караванов или прицепов.

Что такое 12N и 12S? Электрооборудование

12N обеспечивает «нормальные» требования к освещению с помощью одной 7-контактной розетки.К ним относятся тормозные, индикаторные и противотуманные фары. Электрооборудование 12S обеспечивает «дополнительную» или усовершенствованную электрическую схему через дополнительную двойную электрическую вилку с 7 контактами. Дополнительное электрооборудование включает фонари заднего хода, внутреннее освещение и питание холодильника в доме на колесах. 13-контактная электрическая вилка объединяет в себе электрическую схему 12N и 12S в одной вилке и чаще встречается в новых автомобилях, прицепах или караванах.

Типы разъемов фаркопа

Есть два типа розеток фаркопа. То, что вам нужно, может зависеть от вашего автомобиля, прицепа, автоприцепа или велосипедной стойки, так как у каждого будут разные электрические требования.Кроме того, если у вашего автомобиля и прицепа разные буксировочные розетки, вы можете приобрести адаптер, чтобы преобразовать электрические вилки буксирного крюка для работы синхронно.

7-контактная проводка фаркопа

7-контактная электрическая система обеспечивает нормальные или законодательные требования к освещению для буксировки. 7-контактный штекер буксирного крюка будет обеспечивать функции тормоза, индикации и заднего фонаря на вашей велосипедной стойке, прицепе или трейлере и подходит для простой буксировки.

Если у вас есть крепление для велосипеда, закрепленное на фаркопе, которое закрывает фары вашего автомобиля, вам понадобится осветительная панель на стойке для велосипедов, чтобы световые сигналы оставались видимыми.Кроме того, если вам нужны только базовые функции освещения на небольшом прицепе, 7-контактная проводка буксирного крюка будет поддерживать эти потребности, поскольку вам вряд ли потребуются такие функции, как контроль устойчивости прицепа при переноске велосипедов на буксирном крюке.

Чтобы помочь вам понять, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка.


13-контактный разъем для буксировки

13-контактный электрический разъем сочетает в себе как базовые, так и расширенные электрические характеристики, необходимые для буксировки, в одном разъеме.Это делает 13-контактный штекер более аккуратным и простым в использовании, поскольку все функции заключены в одном штекере. Каждый штифт в 13-контактном буксирном гнезде имеет определенную функцию с соответствующим цветом, который позволяет вам видеть, какой провод в вилке обеспечивает какую электрическую функцию.

Если вы буксируете прицеп или фургон, вам будет полезна 13-контактная буксирная розетка, которая будет подключаться к расширенным функциям вашего автомобиля. Это включает в себя контроль устойчивости прицепа и обеспечение питания внутри вашего дома на колесах для таких приборов, как холодильник, что будет иметь важное значение, если вам нужно сохранить свежие продукты во время путешествия.

Посмотрите, как работает 13-контактная буксирная розетка, на нашей полезной цветной диаграмме, на которой показано, какие контакты обеспечивают какие электрические функции.


Комплекты проводов буксирного крюка

Доступны два типа комплектов проводов буксирного крюка, и тот, который вам понадобится, обычно зависит от возраста вашего автомобиля. Всегда лучше покупать комплект проводки для конкретного автомобиля, так как он будет идеально синхронизироваться с электрической системой вашего автомобиля, а установка универсального комплекта проводки может повлиять на вашу гарантию.

Найдите лучший комплект для проводки прицепного устройства, введя регистрационный номер вашего автомобиля ниже.

Что такое специальный комплект проводки фаркопа?

Специальные комплекты проводов прицепного устройства были разработаны для синхронизации с электрической системой вашего автомобиля. Современные автомобили имеют сложные технические системы, поэтому для поддержки этих сложных функций были разработаны комплекты проводки буксирного крюка для конкретного автомобиля.

Специальный комплект проводки буксирного крюка - лучший выбор для электрики буксирного крюка, поскольку это единственная проводка, которая синхронизируется с расширенными функциями автомобиля.Это может быть включение контроля устойчивости прицепа или включение фонарей заднего хода на задней части прицепа.

Устанавливая комплект проводки буксирного крюка для конкретного автомобиля, вы не аннулируете гарантию на автомобиль, поскольку это единственный вариант, который соответствует требованиям производителя. Специальные комплекты проводки также могут предупредить вас о неисправности освещения прицепа, поскольку они интегрируются с системой предупреждения вашего автомобиля.

Что такое универсальный комплект проводки?

Универсальные комплекты проводов совместимы с большинством автомобилей и поддерживают основные электрические функции, необходимые для буксировки.Если у вас ограниченный бюджет и график, универсальный комплект проводки стоит дешево, быстро устанавливается и может предоставить вам все основные компоненты, необходимые для буксировки.

Однако, поскольку универсальный комплект проводки обеспечивает только основные требования, функциональность ограничена. Универсальные комплекты проводов не подходят для большинства современных автомобилей со сложными электрическими системами, поскольку они не могут поддерживать определенные функции автомобиля. Кроме того, если ваш автомобиль все еще находится на гарантии, установка универсального комплекта проводки прицепного устройства может повлиять на вашу гарантию, поскольку он не соответствует конкретным требованиям производителя. Вам также потребуется установить реле перепуска проводки фаркопа, если у вас современный автомобиль со сложной электрической системой.

Что такое реле обхода проводки фаркопа?

Реле перепуска проводки буксирного крюка можно установить между проводкой буксирного крюка и проводкой автомобиля, чтобы предотвратить потребление слишком большого количества энергии непосредственно от аккумуляторной батареи автомобиля. В большинстве современных транспортных средств одна точка подключения может управлять различными системами, а универсальный комплект проводки недостаточно сложен для размещения сложных электрических систем.Универсальный комплект проводки может сделать свет слишком тусклым, отключить источник питания или вызвать перегорание предохранителя в вашем автомобиле, поэтому вам нужно будет установить обходное реле проводки фаркопа, чтобы изолировать источник питания.

Вместо того, чтобы подавать постоянный источник энергии от аккумуляторной батареи транспортного средства на прицеп или трейлер, байпасное реле отправляет электрические импульсы при активации функции. Например, вместо постоянного питания стоп-сигналов, питание будет активироваться через реле только при нажатии на педаль тормоза и отключаться, когда вы снимаете ногу с педали.Таким образом, питание подается тогда, когда оно необходимо, снимая нагрузку с автомобильного аккумулятора, а также защищая его от потенциальных неисправностей, которые могут возникнуть из-за проводки прицепа.

Обходное реле необходимо, если вы устанавливаете универсальную систему электропроводки в современном автомобиле, поскольку они работают иначе, чем старые автомобили. Чтобы защитить электрическую систему вашего автомобиля от повреждений, мы всегда рекомендуем профессионально устанавливать электрооборудование буксирного устройства для конкретного автомобиля.

Чтобы увидеть, как байпасное реле подходит к электрике вашего буксирного крюка, пожалуйста, просмотрите нашу электрическую схему байпасного реле буксирного крюка ниже.


Какая электрика буксирного крюка мне лучше всего подходит?

Выбор лучшего комплекта проводки фаркопа для вашего автомобиля будет зависеть от возраста, марки и модели вашего автомобиля. Это также будет зависеть от того, что вы буксируете и какие розетки установлены на вашем автомобиле и прицепе.

Нужен ли мне переходник для электрики фаркопа?

Если у вашего буксирного крюка есть электрическая вилка с 7 контактами, но у вашего дома на колесах есть вилка с 13 контактами, то вам понадобится переходник с 7 контактов на 13 контактов. Это только расширит возможности 7-контактного разъема - он не предоставит дополнительных функций, которые были бы у вас с 13-контактным разъемом.

Если в вашем автомобиле имеется 13-контактная электрическая вилка, а в вашем трейлере или прицепе есть 7-контактная электрическая вилка, вам понадобится переходник с 13 на 7 контактов. Это подойдет для буксировки велосипедной стойки или стандартного прицепа, или вам понадобится переходник с 13 контактов на две розетки, чтобы буксировать старый дом на колесах с двойной электрикой.

Независимо от того, какого размера электрические вилки у вас на буксировочном крюке, прицепе, велосипедной стойке или прицепе, адаптер для электрики буксирного крюка позволит вам безопасно подключить свой автомобиль и все, что вы буксируете, без необходимости менять электрические вилки.

Какая электрика фаркопа мне нужна?

Лучший способ найти свой идеальный комплект электрики буксирного устройства - это указать регистрацию автомобиля или марку, модель и возраст вашего автомобиля, чтобы мы могли найти лучший комплект электропроводки буксирного крюка, когда вы выбираете буксирное устройство.

Выбор и использование правой розетки

Выбор и использование подходящей розетки

Когда вы подумываете о покупке буксирного крюка, вам нужно решить, будете ли вы подключать его к автомобилю с так называемой 7-контактной розеткой или с 13-контактной розеткой.Какую розетку вы выберете, зависит от того, как вы хотите использовать буксирное устройство: крепление для велосипедов, прицеп, караван, прицеп для лодки или конный ящик? Или сочетание нескольких приложений?

Каждый объект, который вы прикрепляете к машине, должен питаться от электричества, чтобы все фары работали. Важная функция, обеспечивающая безопасность движения. Соединение между автомобилем и держателем для велосипедов, прицепом, караваном, прицепом для лодки или конным боксом создается путем вставки вилки объекта, который вы хотите буксировать, в розетку на вашем автомобиле. Наиболее распространены два штекера: 7-контактный и 13-контактный. Как правило, держатели для велосипедов снабжены 7-контактной вилкой. То же самое касается старых прицепов, прицепов для лодок или конных боксов. В более современных моделях этих буксирных объектов все чаще встречается 13-контактный штекер. В караване всегда есть 13-контактная вилка.

Разница между 7-полюсным и 13-полюсным штекером

Разница между 7-контактным и 13-контактным разъемом состоит в том, что 13-контактный разъем имеет больше функций. 7-контактный штекер обеспечивает питание только при основном освещении, таком как поворотники и стоп-сигналы.Идеально подходит для велосипедистов. Дополнительные контакты в 13-контактном разъеме используются, в частности, для фонарей заднего хода и заднего противотуманного фонаря. С 10 июля 2011 года обе функции стали обязательными даже для прицепов, караванов, лодочных прицепов или конных боксов, поэтому в настоящее время они оснащены 13-контактными разъемами. Другие дополнительные функции предназначены для караванов и обеспечивают питание внутреннего освещения, задней части аккумулятора и холодильника в караванах.

Обзор 7-контактная розетка (ISO 1724)

Штифт Функция Цвет
1 / л Указатель поворота левый желтый
2 / 54G Свет тумана Синий
3/31 Масса Белый
4 / R Указатель поворота правый зеленый
5 / 58R Фонарь задний правый коричневый
6/54 Стоп-сигналы Красный
7 / 58L Фонарь задний левый Черный
Дополнительный штифт (опция)
2a Отключение противотуманных фар серый

Обзор 13-полюсная розетка (DIN 11446)

Штифт Функция Цвет Толщина проволоки
1 / л Указатель поворота левый желтый 1 мм
2 / 54G Свет тумана Синий 1 мм
3/31 Масса Белый 1,5 мм
4 / R Указатель поворота правый зеленый 1 мм
5 / 58R Мигалка Задний фонарь правый коричневый 1 мм
6/54 Стоп-сигналы Красный 1 мм
7 / 58L Фонарь задний левый Черный 1 мм
8 Фонари заднего хода розовый 1 мм
9 Постоянная мощность оранжевый 2,5 мм
10 Контактно-коммутируемая мощность Темно-серый 2,5 мм
11 Масса (вывод 10) Белый / Черный 2,5 мм
12 Распознавание прицепа Светло-серый Другой
13 Масса (для штифта 9) Белый / Красный 2,5 мм
Дополнительный штифт (опция)
14 / 2a Отключение тумана серый

Розетка Multicon-West

Наличие этой информации значительно упрощает определение того, нужна ли вам 7-контактная или 13-контактная розетка с буксирным крюком. Конечно, может оказаться, что вы захотите перевезти как велосипедное крепление, так и прицеп, караван, лодочный прицеп или стойку для лошадей. Тогда розетка Multicon-West - вариант. Все преимущества 13-контактной вилки присутствуют и в Multicon-West. Более того, к этой розетке можно подключать и 7-полюсные вилки. Одним из недостатков является то, что розетка Multicon-West не стандартизирована и на практике может привести к сложным ситуациям. Может случиться так, что комбинация 7-контактной вилки с 13-контактной розеткой Multicon-West может привести к попаданию воды или влаги в розетку, которая не может выйти.Результат: коррозия и плохой электрический контакт.

Обзор 13-контактный Multicon-West

Штифт Функция
1 / л Указатель поворота левый
2 / 54G Свет тумана
3/31 Масса
4 / R Указатель поворота правый
5 / 58R Фонарь задний правый
6/54 Стоп-сигналы
7 / 58L Фонарь задний левый
8 Фонари заднего хода
9 Постоянная мощность
10 Контактно-коммутируемая мощность
11 Масса (вывод 10)
12 Распознавание прицепа
13 Масса (для штифта 9)
Дополнительный штифт (опция)
14 / 2a Отключение тумана

Переходник

Мы рекомендуем вам выбрать должным образом стандартизированную 14-контактную вилку, если вы хотите перевозить как велосипедное крепление, так и прицеп, трейлер, лодочный прицеп или конный бокс, поскольку имеются переходные кабели и переходники для подключения 7-контактной вилки к 13-контактная розетка. Эти переходники также доступны для подключения 13-контактной вилки к 7-контактной розетке. Рекомендуется всегда снимать адаптеры после использования. В противном случае вода будет попадать в розетку через переходник, который не может выйти.

Вставить вилку в розетку

Вставка вилки в розетку автомобиля отличается для 7- и 13-полюсных вилок. 7-контактный штекер можно просто вставить только одним определенным способом. Обратите особое внимание на небольшую выемку в нижней части заглушки. В 13-контактной вилке немного сложнее.Это придется вкрутить в розетку. В нижней части вилки есть небольшой куб, который можно вставить только в нижнюю часть розетки. При этом плоскость 13-полюсного штекера обращена влево. Впоследствии вилку можно вкрутить в розетку, повернув ее по часовой стрелке на 90 градусов.

Как установить мультиплексное байпасное реле

Как для людей, впервые устанавливающих буксировочное устройство, так и для тех, кто ранее устанавливал буксирное устройство и рассматривает возможность подключения буксирного крюка к современному автомобилю, перспектива подключения электропроводки для буксировки на первый взгляд может показаться пугающей.

Многие современные автомобили уменьшили вес, размер и объем жгутов проводов за счет использования электронных систем управления для управления фарами автомобиля. Вы можете услышать, что эти системы называются «мультиплексными» или «CAN-Bus» системами, что все звучит довольно сложно. В некотором смысле системы являются сложными, но не обязательно иметь полное представление об этих системах, чтобы установить буксировочное электричество. Это руководство не предназначено для того, чтобы дать такое полное понимание, а скорее для того, чтобы дать общее представление о природе систем - его не следует рассматривать как учебник по электронике, на самом деле неопределенности в руководстве могут показаться эксперту неправильными - однако это руководство предназначено не для экспертов.

Так что же такое «мультиплексная» и «CAN-шина» системы?

Термин CAN-Bus относится к сети с контролируемой зоной, которая для мастера по установке буксирных крюков, сделанного своими руками, абсолютно ничего не значит. Это легче визуализировать, используя термин «мультиплекс». По сути, эти системы передают слаботочные, а иногда и низковольтные сигналы от органов управления освещением к фарам, которые "сообщают" фарам транспортного средства, что им делать. Сигнальные провода также могут нести различные сигналы, например, в случае одной лампы стоп-сигнала / заднего фонаря, его единственный сигнальный провод может передавать 2 сигнала: один дает команду лампочке загораться с низкой интенсивностью, другой - когда тормоза работают на зажгите лампочку с высокой интенсивностью.Эти сигналы при исследовании с помощью простого тестера цепей с лампочкой накаливания кажутся постоянными сигналами, однако они могут быть быстрыми импульсами электрического тока, частота которых выше, чем время, необходимое для включения лампы, и может быть быстрее, чем можно различить с помощью человеческий глаз, поэтому сигнал кажется постоянным.

Это создает проблему для монтажника, поскольку освещение прицепа или автоприцепа представляет собой традиционное освещение с нитью накала с одним проводом на функцию и не рассчитано на эти «мультиплексированные» системы. Что необходимо, так это способ «преобразования» импульсных общих сигналов транспортного средства в постоянные 12-вольтовые источники питания для каждого фонаря на прицепе или трейлере.

7-позиционное реле интеллектуального байпаса выполняет работу по преобразованию этих сигналов и представляет собой простую прямую установку между проводкой буксирного крюка и ткацким станком транспортного средства. Монтажнику не обязательно иметь глубокое понимание «мультиплексной» системы - все это делает встроенный микрочип интеллектуального байпасного реле. Установка очень проста.

Как работает реле

Реле звучит сложно, но по сути это просто переключатель с электрическим приводом.Представьте себе кнопочный переключатель. Когда ваш палец нажимает переключатель, питание разрешается через переключатель (ON). Когда ваш палец убран, питание блокируется переключателем (ВЫКЛ.). Теперь представьте себе этот переключатель, но заменив свой палец электрическим проводом. Когда по проводу подается питание, это «толкает» переключатель, включая реле. При отключении питания "пальчиковый" провод снимается, реле выключается. 7-канальный байпас представляет собой миниатюрный блок из 7 этих электрических переключателей.Когда он установлен, он имеет основной источник питания 12 В для 7-контактного блока и 7 выходных проводов, ведущих к электрической розетке прицепного устройства. Также в реле включены 7 «переключающих» проводов, которые подключаются к цепям освещения автомобиля. Когда, например, задействован тормоз, слабый ток от стоп-сигнала автомобиля поступает в реле и включает цепь стоп-сигнала буксирного крюка. Затем пропускается питание от главного провода питания 12-вольтного реле и от реле к проводу стоп-сигнала электрического разъема буксировочного устройства.Когда стоп-сигналы на автомобиле гаснут, ток в проводе переключения стоп-сигналов реле отсутствует, поэтому питание стоп-сигнала прицепа отключается.

Установка байпасного реле.

Традиционный способ подключения электропроводки буксирного крюка заключался в подведении каждого из проводов освещения к соответствующему проводу на автомобиле (например, синий для противотуманных фар и провод противотуманных фар на автомобиле, коричневый для правого заднего фонаря и правого заднего фонаря на автомобиле и т. Д. ). Поскольку сигнальные провода транспортного средства несовместимы и имеют слишком низкий номинальный ток для подачи питания на каждый свет таким образом, байпасное реле просто устанавливается между ними.Принцип подключения остается практически прежним.

Простая установка прямого подключения к некомплексному транспортному средству

Установка с использованием байпасного реле не сильно отличается от метода прямого подключения. Реле просто устанавливается между розеткой и точкой подключения к автомобилю

Пошаговая установка

1) Сначала протяните 7-жильные кабели от разъемов буксирного крюка в автомобиль, убедившись, что кабель находится на достаточном удалении от выхлопной трубы автомобиля и со стороны, где проходит основной ткацкий станок (обратите внимание, что у некоторых автомобилей есть ткацкий станок, который разделяется на левую и правую в передней части автомобиля и подается с обеих сторон - в этом случае выберите сторону, где находится противотуманная фара - и поменяйте направление при установке серой дополнительной розетки - проводки. В этих системах с раздельными ткацкими станками необходимо будет удлинить некоторые провода для подключения к функциям на противоположной стороне транспортного средства, где установлена ​​проводка буксирного крюка.)

Зачистите внешнюю изоляцию 7-жильных кабелей примерно на 3 дюйма, а затем снимите 3-4 мм изоляции каждого отдельного провода. Возьмите реле интеллектуального байпаса и вставьте каждый из следующих проводов ЧЕРНОГО 7-жильного кабеля в винтовые клеммы реле и затяните винт.Убедитесь, что из клемм не выступают блуждающие жилы провода, а также что нет видимых неизолированных оголенных проводов после выполнения соединения.

Клемма реле

Вставка цвета проволоки

1 (индикатор л / ч)

Желтый

2 (Противотуманные фары)

Синий

4 (Индикатор R / H)

Зеленый

5 (правый хвост)

Коричневый

6 (стоп-сигналы)

Красный

7 (левый / задний хвост)

Черный

8 / R (задний ход)

Желтый из серого 7-жильного *

* Только там, где установлена ​​серая дополнительная розетка.
Обратите внимание, что здесь нет клеммы №3 - обозначение контакта 3 относится к массе и подключается к кузову автомобиля. В некоторых вариантах байпасного реле клеммы 5 и 7 объединены, и в этом случае черный и коричневый провода 7-жильного кабеля вставляются в общую общую клемму

.

Терминал TT:


Некоторые варианты реле имеют клемму с маркировкой «TT». Это позволяет в качестве опции установить предупреждающий световой сигнал на приборной панели вместо встроенного зуммера.Обычно он не используется и НЕ является клеммой заземления!

2) Вы заметите, что из реле выходит 8 (9 на некоторых реле в зависимости от производителя) проводов, которые, помимо серых проводов, соответствуют цвету проводов в черном 7-жильном кабеле. Эти цвета являются стандартными цветами для проводки фаркопа - к сожалению, такого стандарта для цветов проводки освещения транспортных средств нет.

Помощник, сидящий на водительском сиденье, полезен на этом этапе, когда мы начинаем идентифицировать проводку автомобиля. Также вам понадобятся блокнот и ручка.

Убедитесь, что фары автомобиля были сняты или отключены во время установки буксирного крюка; они повторно подключены и работают правильно, заменив перегоревшие лампы, если таковые были обнаружены, прежде чем продолжить - неисправные фары приведут к неправильной установке буксирного крюка.

  • Включите левый индикатор автомобиля и проверьте провода, ведущие к левому жгуту проводов, с помощью тестера цепей. Проволока, на которой ваш тестер заметно мигает одновременно с индикатором, будет питающей проволокой для индикатора.Запишите, какой это провод (т.е. индикатор L / H = синий).
  • Теперь включите габаритные огни автомобиля. Снова проверьте провода с левой стороны и найдите провод, показывающий положительное напряжение. Теперь выключите габаритные огни. Если этот провод теперь не показывает напряжения, это будет питание для левого габаритного огня. Теперь включите стоп-сигналы. Если этот провод габаритных огней снова показывает положительное напряжение выше, чем для габаритных огней (или светодиод светится ярче), то это общее питание как для тормозов, так и для габаритных огней. Запишите это.
  • Определите правый индикатор таким же образом, как и левый, и снова сделайте пометку.
  • Если питание габаритных огней не совпадает с питанием стоп-сигналов, найдите правый габаритный огонь.
  • Если питание габаритных огней не совпадает с питанием стоп-сигналов, задействуйте тормоза и определите провод стоп-сигнала - это нужно сделать только для одной стороны автомобиля.
  • Включите противотуманные фары и определите подачу.
  • Если установлена ​​серая дополнительная розетка, определите питание фонарей заднего хода.

3) Теперь вы готовы начать подключение сигнальных проводов реле к проводам, обозначенным в соответствии со следующей таблицей

Релейный провод

Подключиться к: (на автомобиле)

Желтый

Левый индикатор

Синий

Противотуманная фара

Зеленый

Правый указатель

Коричневый

Фонарь задний правый

Красный

Стоп-сигнал

Черный

Левый задний фонарь

Серый *

Фонарь заднего хода *

* Только там, где установлена ​​серая дополнительная розетка. На некоторых вариантах реле может быть два серых провода - в этом случае подключите один из серых проводов (любой - не важно какой), чтобы поменять местами. Другой серый провод идет на массу на кузове автомобиля

.

Важно!


Тонкие провода, плотно скрученные вместе, обозначают провода управления CAN-Bus. Эти провода нельзя подключать или иным образом вмешиваться - даже в тестер цепей.

4) Реле не использует цепи освещения автомобиля для питания фонарей прицепа, а только для их включения.Питание на реле поступает от независимого источника питания. От клеммы + ve аккумуляторной батареи или от основного источника питания 12 В до блока предохранителей или распределительной шины (часто под приборной панелью) подключите провод с минимальным номинальным током 21 А к винтовой клемме реле с маркировкой 12 В или +12 В I / P. (Вход). Это провод питания для освещения прицепа, который должен иметь предохранитель на 15 А (максимум 20 А - см. Инструкции, прилагаемые к реле). Установите патрон предохранителя как можно ближе к аккумуляторной батарее (или к точке отбора мощности блока предохранителей).Пока не вставляйте предохранитель.

5) К подходящей точке заземления на металлическом кузове автомобиля протяните следующие провода: белый от черного 7-жильный кабель. Белый от реле байпаса. И белый, и черный провода от серого 7-жильного кабеля (если установлена ​​серая дополнительная розетка). Для реле байпаса с двумя серыми проводами также заземлите оставшийся серый провод. Используйте кольцевые клеммы, чтобы выполнить надежное электрическое заземление - найдите существующую точку заземления и используйте ее, если она уже существует, в противном случае может потребоваться просверлить небольшое отверстие, оголить металлоконструкции и использовать небольшой болт или саморез, чтобы сделать заземление.

6) Сделайте окончательную проверку всех ваших подключений

7) Вставьте предохранитель в провод питания реле, подключите прицеп, дом на колесах или световое табло к розетке (ам) и убедитесь, что все дорожные фонари работают правильно.

Устранение неполадок:

Клемма
Проблема Решение
Автомобиль имеет только один провод, питающий тормоз и габаритные огни Не обращайте внимания на коричневый и черный провода от реле и подключите только красный провод к этому общему проводу на ткацком станке.Реле будет управлять габаритными огнями и стоп-сигналами от этого единственного сигнала. Заклейте коричневый и черный провода
изолентой.
Автомобиль имеет только один провод, питающий как габаритные огни, так и противотуманные фары Как указано выше, не обращайте внимания на коричневый и черный провода реле и подсоединяйте только синий провод к этому общему проводу на ткацком станке. Реле будет управлять габаритными и противотуманными фарами от этого единственного сигнала. Заклейте изолентой коричневый
и черный провода.
Зуммер звучит непрерывно TT заземлена. Отключить
Реле "залипает", оставляя один свет
постоянно на
Смешанные сигналы для реле во время установки и тестирования. Снимите предохранитель блока питания на несколько минут
, затем замените, чтобы сбросить реле
Реле не работает а) Ошибка установщика. Перепроверьте все соединения.
b) Автомобильный аккумулятор разряжен - Запустите двигатель, чтобы зарядить аккумулятор, затем повторите тест
c) (Новые незарегистрированные автомобили) Убедитесь, что полная предпродажная загрузка ЦП завершена.
(Rover 75) Реле изначально выходит из строя при установке После завершения установки сбросьте систему проверки автомобиля, включив и выключив все дорожные огни (включая противотуманные / задний ход).
(Vauxhall Vectra) 10/15 секундный обычный "тик", когда автомобиль выключен, а фонарь освещения номерного знака все еще горит Нормальная реакция на систему проверки автомобиля. Нет вины.Тик прекращается, когда гаснет световой сигнал
.

ВНИМАНИЕ!


Всегда обращайтесь к инструкциям, прилагаемым к поставляемому реле, поскольку могут быть незначительные различия в точных спецификациях между реле, произведенными разными компаниями.

Электросхема прицепа и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, монтажную проводку и замену проводки.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на ваш автомобиль

Вариант A: Установка нестандартной проводки

Специальная электропроводка - идеальное решение для установки проводки фонаря прицепа на вашем автомобиле.Изготовленный на заказ жгут проводов или «Т-образный соединитель» - это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки
Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы проводки

Хотя некоторые автомобили могут не быть оснащены стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставляемую производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки - это проводка оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки, и он обеспечивает стандартный вывод проводки прицепа, такой как 4-контактный плоский или 7-контактный нож для RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводки фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете проводку прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная электрическая схема прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную электрическую схему для правильного подключения 4-проводной вилки прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

5-контактный прицеп

Схема подключения 5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не все прицепы имеют фонари заднего хода, поэтому при подключении 5-контактной вилки подумайте о своем собственном прицепе.

• Синие Фонари заднего хода
• Зеленые Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневые Задние фонари
º Белый Земля

Прицеп с 5 проводами

6-штыревой прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В 6-0005
