Подключение сабвуфера: Можно ли подключить сабвуфер к штатной магнитоле

Как подключить сабвуфер к магнитоле. Экспертные советы от АвтоАудиоЦентра

Сабвуфер – основа для мощного, сбалансированного звучания всей аудиосистемы, раскрывая многогранность и красоту частот 20-120 ГГц.

В идеале подключение лучше доверить проверенным специалистам, которые смогут учесть специфику автомобиля и рекомендации производителя сабвуфера.

Но при наличии должной сноровки и навыков с вопросами монтажа можно справиться и самостоятельно.

Порядок работ для подключения сабвуфера

Сабвуфер может быть активным либо пассивным. Основное различие – при работе с пассивным сабом необходимо купить автомобильный усилитель звука. При работе с активным подключение выполняется к магнитоле. Мы остановим свое внимание именно на первом варианте.

Основные аспекты

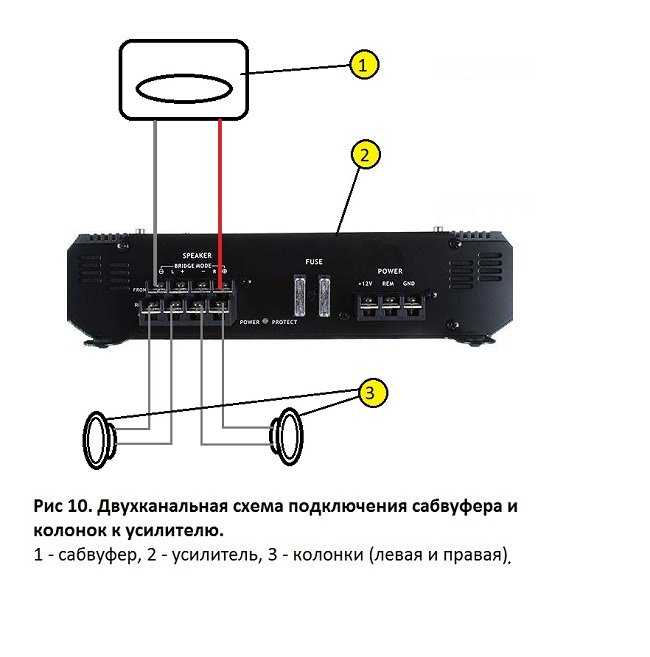

Особых сложностей в схеме нет – производится подсоединение к усилителю. Далее выполняется подключение самого усилителя непосредственно к магнитоле.

В подобном формате усилитель призван передать сигнал, поступающий от магнитолы, на НЧ и ВЧ динамики в авто.

Важно понимать, что для размещения сабвуфера с усилителем понадобится достаточно свободного пространства. Поэтому для инсталляции многие выбирают багажник. Провода для акустики в результате нужно будет прокладывать через весь салон.

Внимание! Отключите аккумулятор автомобиля перед установкой акустической системы. В противном случае сохраняется риск короткого замыкания.

Основной порядок выполнения работ

Сначала в обязательном порядке следует позаботиться о защите всех проводов питания – крайне важное условие для «плюса». Уместным вариантом для такой защиты станет гофра либо прочий материал. Следует установить на «плюсе» предохранитель.

Первый шаг

Следует для начала обнаружить технологическое отверстие, предназначенное для проводки. Практически во всех зарубежных авто данное отверстие обычно закрыто резиновой заглушкой. В отечественных моделях подобная заглушка обычно не предусмотрена. Возможны случаи и попросту отсутствия подобного отверстия, поэтому нужно будет просверлить.

После того, как отверстие подготовлено, в него протягиваются провода, заливаем герметиком. Чтобы обеспечить более солидный ресурс и долговечность самого кабеля, лучше герметик всё же заменить на резиновую втулку.

Следующий шаг при выполнении работ

Переходим к протягиванию проводов в моторном отсеке – жгут предстоит вывести в салон. В идеале – нужно позаботиться о подготовке мест под прокладку проводки. Поскольку для эстетики и безопасности лучше всего проводку будет скрыть.

Чтобы добиться такого эффекта, в некоторых местах понадобится снять накладки на порогах, прочие элементы обшивки. Снятые элементы после работ по прокладке можно будет вновь вернуть обратно.

Предпоследний шаг

Проводку нужно будет прокладывать через технологическое отверстие. При его отсутствии вновь понадобится подготовить. Далее провода, выведенные в багажник вашего автомобиля, подключаются к усилителю.

В результате нам удалось подключить усилитель к АКБ, пора заняться подсоединением к магнитоле. Соответственно, следует воспользоваться «тюльпанами» и проводом, который ответственен за питание усилителя. Как правило, данный провод выполнен в синем цвете.

Опыт подсказывает – лучше всего при снятии магнитолы воспользоваться плоскими ключами. Они способствуют более оперативному и удобному выполнению работ. При их отсутствии вполне можно обойтись простой отверткой.

Четвертый шаг – подключение сабвуфера к магнитоле

При подсоединении «тюльпанов» учитываем цвета коннекторов.

Но возможны ситуации, когда штекеры провода выполняются в черном и красном цветах. Автомобильная магнитола же представлена красным и белым цветами. Производится соединение красного с красным, а черного с белым.

После выполненного подключения ведем проводку через салон, с подключением «тюльпанов» непосредственно к усилителю.

Работа с активным сабвуфером

Порядок работ аналогичен. Но производится прямое подключение без использования усилителя. Для подобной схемы нужно будет купить автомобильный конденсатор и подключить к сабвуферу. Но обязательно нужно помнить о соблюдении полярности.

Раскрывайте весь потенциал аудиосистемы и наслаждайтесь любимыми композициями вместе с фирменными решениями «АвтоАудиоЦентра». Наша цель – не просто помочь купить сабвуфер, но также выполнить подключение в своих установочных центрах Харькова, Киева, Днепра и других городах Украины.

Определитесь со своими приоритетами и наши специалисты помогут определиться с основными составляющими и аксессуарами для построения производительной, стабильной аудиосистемы под личные задачи и выделенный бюджет.

Как подключить сабвуфер к магнитоле Teyes

Китайская магнитола Teyes набирает все больше популярности на нашем рынке. И это неудивительно, ведь она достаточно функциональная. Но у многих возникают проблемы при подключении к автомагнитоле Teyes сабвуфера из-за того, что в комплекте нет подходящего кабеля. Заниматься подключением можно самостоятельно или обратиться к специалистам.

Содержание:

• Активные и пассивные сабвуферы: в чем разница при подключении к магнитоле
• Какие кабели нужны для подключения сабвуфера к магнитоле
• Техника безопасности при подключении сабвуфера к магнитоле
• Процесс подключения сабвуфера к магнитоле
• Что еще можно подключить к магнитолам Teyes

Активные и пассивные сабвуферы: в чем разница при подключении к магнитоле

Сигнал от магнитолы к сабвуферу обязательно должен идти через усилитель. На рынке есть два типа сабвуферов: активные и пассивные. В активных сабах уже есть встроенный усилитель, поэтому процесс подключения к магнитоле происходит гораздо проще. В пассивных усилителя нет.

Не стоит пытаться подключить пассивный сабвуфер напрямую. Без усилителя такой он не сможет выдавать качественный звук и быстро сломается.

Какие кабели нужны для подключения сабвуфера к магнитоле

Для подключения сабвуфера и усилителя к магнитоле Teyes нужен RCA провод. При покупке стоит не упускать из вида то, что для разных моделей магнитол подходят разные провода. Они отличаются разъемами и распиновкой.

Для подключения нужен AUX OUT кабель. Его предназначение — вывод звука с магнитолы на усилитель (активный сабвуфер). Одна сторона кабеля подключается к магнитоле, вторая к активному сабвуферу или усилителю. Чтобы система заработала, на магнитоле нужно выбрать режим воспроизведения AUX. В некоторых RCA проводах от производителя может не быть разъема AUX OUT. В таком случае можно сделать распиновку самому переставив, например, AUX IN.

Также необходим и провод AMP-C, который управляет питанием усилка и отвечает за его автоматическое включение и отключение вместе с магнитолой. Он чаще всего синий, но бывает и оранжевым.

Важно покупать только провода высокого качества. Некачественные могут стать причиной короткого замыкания и возгоранию.

Техника безопасности при подключении сабвуфера к магнитоле

Когда подключаете сабвуфер к магнитоле, нужно соблюдать правила безопасности, которые актуальны для любых работ, связанных с электрикой в машине:

1. Любая работа начинается со снятия клем с аккумулятора. И завершается их надеванием. Нельзя проводить любые работы, связанные с электрикой авто, пока аккумулятор подключен.
2. Сабвуфер, магнитола, усилитель и другие детали и соединения в итоге должны быть надежно закреплены, чтобы не произошло внезапного обрыва и короткого замыкания с последующим возгоранием.

Процесс подключения сабвуфера к магнитоле

С учетом того, что сабвуфер чаще всего устанавливают в багажнике, а усилитель (если саб пассивный) рядом с ним, провода от магнитолы придется прокладывать через весь салон салон автомобиля от магнитолы. Для этого придется частично снимать обшивку салона. Обычно кабели прокладывают по водительской стороне. Важно следить, чтобы в процессе не образовывалось заломов и изгибов.

Разъемы для подключения активного сабвуфера или усилителя располагаются на задней панели магнитолы, поэтому ее нужно будет аккуратно извлечь из рамки. Сначала необходимо подключить AUX OUT кабель. Затем подключается провод AMP-C, чтобы усилитель или активный сабвуфер включались одновременно с магнитолой.

Чтобы включить сабвуфер, на магнитоле нужно выбрать режим воспроизведения AUX. Затем в настройках в разделе «Устройство» найти пункт «Звук» и включить питание усилителя.

Что еще можно подключить к магнитолам Teyes

Помимо сабвуфера и усилителя, к магнитолам Teyes есть возможность подключения камер заднего вида, датчиков давления в шинах и видеорегистратора.

Работают китайские магнитолы на системе android, версия зависит от модели устройства. Через них можно подключиться к интернету через wi-fi и 4G. Также доступна синхронизация со смартфоном, которая позволяет управлять звонками голосом, видеть сообщения и отвечать на звонок, не нарушая при этом правил дорожного движения.

Штатная магнитола Tesla style Teyes TPRO 2 4/64 Honda Civic 9 FB FK FD (2011-2015)

Артикул:2212-Frame+GU 4+64G-9,7

Цена33 300 ₽

В наличии

Штатная магнитола Teyes CC2L Plus 2/32 Nissan Qashqai 1 J10 (2006-2013) F2

Артикул:2449CC2LPlus2-9

Цена18 400 ₽

Предзаказ

Штатная магнитола Teyes X1 4G 2/32 Mercedes-Benz Sprinter (2018-2022)

Артикул:2447X14G-10

Цена22 300 ₽

В наличии

Штатная магнитола Teyes CC2L Plus 1/16 Lexus LX470 J100 (1998-2003)

Артикул:2456CC2LPlus1-10

Цена20 900 ₽

В наличии

Простые советы по подключению сабвуфера | КЭФ США

Аудиотехника | Как | Советы — 15 сентября 2021 г.

Независимо от того, какую марку вы покупаете, вот несколько советов по подключению нового сабвуфера к усилителю или A/V-ресиверу.

На большинстве AV-ресиверов есть два типа выходов для сабвуфера: выход для сабвуфера и выход LFE. Хотя на первый взгляд кажется, что оба соединения выполняют одно и то же: отправляют низкие частоты на ваш сабвуфер, они не совпадают, и термины не взаимозаменяемы.

Выход сабвуфера: это выход линейного уровня, который обычно можно подключить к сабвуферу через разъем типа RCA. Выход может быть полнополосным, и в этом случае кроссовер в вашем сабвуфере будет отфильтровывать высокие частоты, или ваш ресивер может иметь встроенный фильтр нижних частот, который вы можете установить перед отправкой сигнала на сабвуфер. Если ваш ресивер позволяет вам установить частоту кроссовера, установите ее там и установите кроссовер сабвуфера настолько высоко, насколько это возможно (что позволяет управлять кроссовером с ресивера без помех от сабвуфера).

В миксе Dolby или DTS выход сабвуфера содержит информацию о басах от всех шести каналов, направляемых на сабвуфер. Комбинация информации о басах на выходе сабвуфера определяется настройками управления басами, выбранными на ресивере. В частности, выход сабвуфера может включать в себя информацию о басах от фронтальных каналов, когда эти динамики не могут воспроизводить низкие частоты.

Разъемы: Выходы сабвуфера могут использовать один или два разъема. Если у ресивера один разъем, а у сабвуфера два, используйте левый разъем. Тем не менее, рекомендуется использовать Y-адаптер RCA для подключения к левому и правому каналам — некоторые сабвуферы будут воспроизводить только половину громкости или могут чаще переходить в режим ожидания при использовании только одной стороны входов. Сабвуферы KEF SmartConnect (Kube, KF92, KC62) имеют схему, которая компенсирует это, поэтому независимо от того, используете ли вы один разъем или два, вы получите ожидаемый результат.

Выход LFE:  Канал LFE передает дополнительную информацию о басах для воспроизведения фильмов и саундтреков, которая дополняет информацию о басах, поступающую в основные каналы. Канал LFE микшируется во время создания саундтрека, чтобы получить уровень звукового давления басов на 10 дБ выше, чем в любом из трех фронтальных каналов. Даже если все три фронтальных канала активны, один канал LFE производит достаточно басов, чтобы сбалансировать сабвуфер с фронтальными каналами. Это уменьшает басовую нагрузку на основные каналы, что улучшает общий отклик, а также артикуляцию и чистоту фронтальных каналов. Когда фронты должны воспроизвести полный бас, канал LFE может увеличить мощность баса до 6 дБ.

Канал LFE обычно представляет собой один разъем, поэтому следуйте приведенным выше инструкциям по подключению.

 Входы уровня динамика: если ваш аудио/видео ресивер не имеет выделенного выхода для сабвуфера, при покупке сабвуфера убедитесь, что он имеет входы уровня динамика (все современные сабвуферы KEF оснащены входами уровня динамика).

Существует два способа подключения сабвуфера на уровне динамиков:

1. Подключите сабвуфер через выход «B» или второй динамик. Это для сабвуферов, у которых нет вторичного выхода на динамики. Убедитесь, что ваш ресивер может одновременно работать с динамиками «A» и «B».

2. Для сабвуферов, оборудованных входом уровня динамиков и выходом уровня динамиков, просто подключите выходы динамиков ресивера к входу уровня динамиков на сабвуфере, а выход уровня динамиков сабвуфера к динамикам. Убедитесь, что кроссовер ресивера установлен на 20 Гц или выключен, так как кроссовер в сабвуфере будет действовать как системный кроссовер для сабвуфера и динамиков в этой конфигурации.

Если ваш ресивер не имеет выхода для сабвуфера и ваш сабвуфер не имеет входов уровня динамика: вы можете использовать выход Tape Monitor или Pre-Amp вашего ресивера в качестве линейного входа для вашего сабвуфера. Обратите внимание: новые ресиверы (последние десять лет или около того), скорее всего, не будут иметь выхода для монитора ленты, но они, как правило, будут иметь выход для сабвуфера (по крайней мере), поэтому этот совет предназначен для владельцев «винтажных» устройств, которые они могут не стоит расставаться с.

Фаза: Некоторые сабвуферы имеют переключатель фазы. Обычно это будет установлено на «0», но в зависимости от нескольких других переменных может потребоваться установить значение «180» или где-то посередине. Просто сравните, как звучит знакомая вам песня, с помощью переключателя в положении «0» или «180». Внимательно прислушайтесь к своему обычному месту прослушивания, и вы услышите явное усиление низких частот в одной настройке по сравнению с другой. Когда вы слышите это увеличение — это настройка, которую вы должны использовать.

На рисунке ниже показана задняя панель сабвуфера KEF KUBE с линейными входами KEF SmartConnect (коробка 4), входами уровня динамиков (коробка 1), регуляторами громкости и кроссовера (коробка 2 и 3), регулятором фазы (коробка 5) и эквалайзер KEF с компенсацией помещения (бокс 6).

Как подключить сабвуфер к выходам уровня динамиков

Некоторые из старых ресиверов не имеют выхода по умолчанию для подключения сабвуфера к динамику. Вы должны манипулировать проводкой и найти другой угол при подключении динамиков к сабвуферу.

Обычно аудиосигнал передается и принимается сабвуфером и динамиками, все оборудование считывает сигнал одновременно. Так что же делать, когда звук воспроизводится под разными углами? Как подключить сабвуфер к колонкам? Или если ваш сабвуфер не имеет доступного выходного соединения?

Мы будем исследовать эти мысли и многое другое, пристегнитесь, потому что это будет весело!

Что такое выходы уровня динамиков на моем сабвуфере?

Выходы уровня динамика состоят из правого и левого канала. Они также имеют тенденцию к входам динамиков. Вы не подключаете выход сабвуфера к звуковому ресиверу, вы прокладываете кабели динамиков к сабвуферу, а затем к динамикам.

Выходы используются для подключения основных динамиков к сабвуферу. Узнайте больше о спикере, посмотрев это видео.

Этот вариант выхода обеспечивает эффективный способ подключения активного динамика к микшеру. Выход также известен как «сквозное» соединение.

Как работают выходы уровня динамиков?

Они воспроизводят звук за счет вибрации, создаваемой конусом динамика. Вибрации перемещаются по воздуху и достигают барабанной перепонки, высвобождая звук в слуховой проход. Это самый простой способ объяснить звук из динамика, но как все работает внутри?

Сабвуферы с линейными входами для динамиков имеют электрическую цепь с высоким импедансом внутри устройства. Эта схема улавливает сигнал. Это может быть фильтр верхних частот или фильтр нижних частот, который пропускает все сигналы с соответствующей минимальной частотой. Если это фильтр высоких частот, частота должна быть выше определенного предела, если это фильтр низких частот, частота должна быть ниже определенного уровня. В месте частоты среза (частота кроссовера) кроссовер блокирует любые нежелательные частоты, проходящие этот определенный уровень. Эти частоты должны быть высокого класса, потому что они отправляются на динамики. Убедитесь, что вы правильно настроили кроссовер сабвуфера.

Иногда фильтры нижних частот проникают в сигналы сабвуфера, они обеспечивают баланс ваших басов и гарантируют, что вы также сможете правильно слышать музыку.

Затем фильтр выдает усилителю или усилителям сабвуфера частоту, которая приводит в движение подключенные динамики через линейный выход сабвуфера. Конечно, эти сигналы нужно разделить! Некоторые сабвуферы будут иметь фильтр верхних частот, пропускающий высокие частоты к основным динамикам, и фильтр нижних частот, пропускающий частоты к сабвуферу.

Подключение динамика сабвуфера

Ниже приведены некоторые вопросы и ответы, поясняющие определенные темы.

Что такое вход уровня динамика?

Они используются для подключения динамика и усилителя. Используйте входы уровня динамиков для подключения усилителя к радио, у которого нет входов низкого уровня.

Как получить больше басов от сабвуфера?

Выключите систему. Включите фильтр нижних частот на максимум и отключите усиление басов. Уменьшите усиление усилителя сабвуфера до минимума. Включите устройство и установите все регуляторы тембра в среднее положение. Включите систему и сыграйте знакомую вам песню. Обратите внимание на изменения в басах и высоких частотах.

Что делать, если ваш сабвуфер не имеет входов уровня динамика

Некоторые сабвуферы не имеют всех входов и выходов, это зависит от модели, типа сабвуфера, года выпуска динамика и т. д. стандарты, которых придерживается сабвуфер, такие как переключатель включения и выключения и регулятор громкости. Вот несколько примеров того, что вы можете найти на сабвуфере:

• Вход питания (для подключения к основному источнику)
• Выключатель
• Пара входных разъемов RCA
• Регулировка кроссовера сабвуфера
• Регулятор уровня сабвуфера знать (используется для усиления усилителя)

А что, если у вас нет входов уровня динамиков? Это не крушение поезда, это просто означает, что вам придется искать другой вариант. Для низкоуровневого входа обычно требуется один кабель RCA для подключения к AV-ресиверу. Некоторые аудиогуру посоветовали бы вам просто купить новый сабвуфер, предпочтительно один из их собственных. Однако вы можете купить кабели для сабвуфера, которые также не являются необходимыми. Если у вас есть межблочное соединение RCA, это сработает!

В качестве альтернативного метода мы вас обеспечим.

Как подключить сабвуфер к выходам уровня динамиков

Проверьте характеристики вашего ресивера

Подключение сабвуфера к выходам — это простая работа при правильном планировании. Сначала проверьте характеристики вашего ресивера. Вы не хотите принудительно подключать какие-либо разъемы к каким-либо выходам. Возьмите руководство к приемнику, чтобы узнать технические характеристики, или, если у вас его нет, погуглите модель приемника, чтобы узнать технические характеристики. Вы сможете узнать, какие у вас есть варианты с входами и выходами.

Некоторые из последних ресиверов имеют специальный выход для сабвуфера. К этому выходу можно подключить сабвуфер и ресивер. Любой низкочастотный сигнал эффектов будет подаваться на сабвуфер.

Проверьте характеристики сабвуфера.

Найдите варианты подключения входа или выхода на сабвуфере. Опять же, это можно сделать, просмотрев руководство по эксплуатации вашего сабвуфера или выполнив поиск модели в Google. Проверьте заднюю часть сабвуфера на наличие любых выходов и входов, связанных с подключением сабвуфера к ресиверу или усилителю. Соединение может быть сбоку или спереди сабвуфера.

Когда у вас есть спецификации, вы экономите время. Вы будете знать, что подключать к какому входу или выходу. Настройка довольно проста, если вы спланировали и проверили свое оборудование.

Используйте два провода динамика для подключения к передней и задней части сабвуфера на левом и правом аудиоканалах.

Использование двух проводов динамиков вместо одного — это другая установка. Мы используем один акустический провод при работе с современными колонками с выделенным выходом для усилителей или ресиверов. Причина использования двух проводов динамика больше связана с подключением к передней и задней части сабвуфера. Вы сделаете это соединение на правом и левом аудиоканалах. Вот шаги:

• Протяните один из проводов динамика от левого и правого аудиоканалов к передней части сабвуфера
• Протяните другой провод к задней части сабвуфера.
• Используйте фильтр сабвуфера для регулировки низких частот.

Иногда вы не хотите использовать провод динамика, вы предпочитаете использовать разъем динамика. Целью разъема будет аудиосоединение высокого уровня. Разъем имеет один кабель для подключения к сабвуферу с тремя концами, соединяющими ресивер. Это альтернативный метод установления соединения, вот шаги:

• Определите, имеет ли ваш динамик необходимые типы подключения для разъема.
• Подсоедините три провода к приемнику.
  • Подсоедините провода к 2 положительным портам на левом и правом аудиоканалах.
  • Оставшийся провод подключите к минусовому порту, он может идти на левый или правый аудиоканал.

Оба метода обеспечивают аудиосоединение высокого уровня. Бас на сабвуфере останется прежним, если вы не настроите его на увеличение или уменьшение.

1. Отрегулируйте фильтр на сабвуфере, чтобы сделать звук более четким.

После того, как вы выбрали тип соединения сабвуфера и ресивера, пришло время настроить желаемый выходной сигнал. Вы можете настроить фильтр, чтобы обеспечить четкость звука. Это означает, что если вы хотите много баса, вам нужно найти баланс между высокими уровнями баса и звуком. Слушать музыку с небольшим количеством баса — это идеальная гармония. Вы не хотите, чтобы ваша музыка напевала или царапала. Увеличение громкости вашей музыки также может увеличить ваши басы, убедитесь, что вы установили баланс.

Существуют специальные инструменты и оборудование, которые вы можете использовать для проверки излучения сигнала для более точной гармонии.

1. Наслаждайтесь басами из сабвуфера

Теперь не нужно беспокоиться, обо всем, что касается поднятия тяжестей, позаботятся. Вы можете установить свою систему в прохладном проветриваемом помещении и наслаждаться звуком. Если ваша звуковая система используется в качестве домашнего кинотеатра, звуковые эффекты, речь, взрывы, все будет иметь дополнительный бас! Наслаждайтесь вибрациями, но убедитесь, что громкость установлена ​​на минимуме.

Как контролировать уровень громкости динамиков Выходная громкость

Регулировать громкость динамиков и сабвуфера можно отдельно. Это может быть нелегко, но это возможно. Громкость вашей музыки и количество басов сводится к балансу. Компоненты системы работают вместе для создания звука. Вы можете установить заданный звук для сабвуфера и просто регулировать громкость динамика. Сохранение баса постоянным с регулировкой звука.

Заключение

Возможен выходной сигнал высокого уровня для сабвуфера. Неважно, используете ли вы старый ресивер, современный усилитель и сабвуфер, который хоть и старый, но в то же время молодой. Связь может быть установлена.
