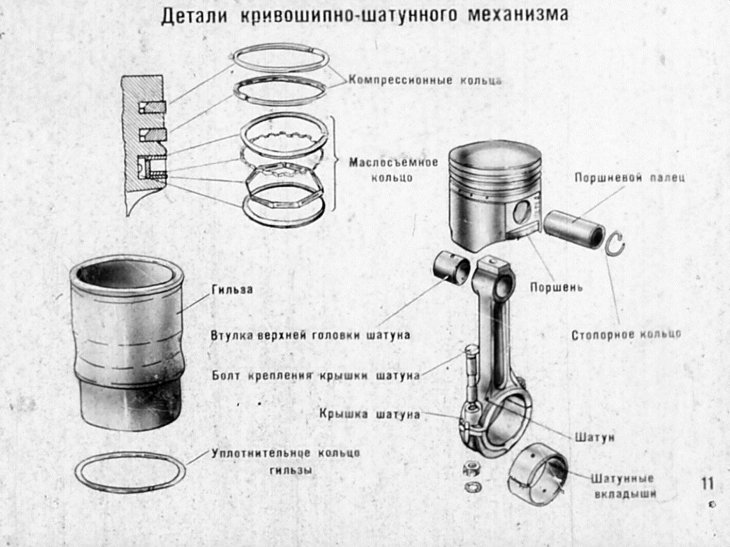

Подвижные детали кривошипно-шатунного механизма Камаз 4310
Подвижные детали кривошипно-шатунного механизма Камаз 4310
Поршень совместно с гильзой и головкой цилнндра образует полость, в которой протекают рабочие процессы. Его днище (рис. 14) воспринимает давление расширяющихся газов и передает его через поршневой палец и шатун на коленчатый вал.
Следовательно, поршни работают в чрезвычайно тяжелых условиях, характеризующихся непосредственным контактом с горячим рабочим телом, воздействием высокого давления газов, а также движением с переменной по величине и направлению скоростью.
Соприкосновение с газами, имеющими температуру 1800… 2000°С при повышенном до 6…8 МПа (60…80 кгс/см2) давлении, вызывает усиленную теплоотдачу в поршень. Вследствие этого днище поршня воспринимает 10…30% теплоты, отводимой от рабочего тела в систему охлаждения, и нагревается в центральной части до 300…320°С. Значительный нагрев поршня является причиной многих характерных отказов цилиндропорш-невсй группы.
Так, локальный перегрев повышает вероятность оплавления кромок на днище поршня. Опасным следствием перегрева поршня является потеря его подвижности — заклинивание, которое обусловлено тепловым расширением юбки и может явиться причиной аварийных задиров поршня и гильзы цилиндра. Кроме этого, при нагреве зоны поршневых колец выше 200… 230 °С окисляется масло, в результате чего в канавках поршня и стенках гильзы цилиндра образуются вязкие смолистые отложения, превращающиеся со временем в твердый кокс. Эти отложения снижают подвижность колец и могут привести к их «залеганию» и заклиниванию, при которых действие уплотнения полностью нарушается.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Поршень представляет собой металлический стакан сложной геометрической формы, изготовленный из алюминиевого сплава. В поршне, кроме днища, имеется уплотняющая часть (головка) и направляющая часть (юбка).
На боковых стенках внутри масла к поверхности поршневого пальца. Стержень шатуна имеет двутавровое сечение.
Рис. 14. Поршень и шатун в сборе:
1 — поршень; 2 — втулка верхней головки; 3 — стопорное кольцо пальца; 4 — поршневой палец: 5, 6 — канавки для компрессионных колец; 7 —канавка для маслосьемного кольца; S — шатунный болт; 9 — шатун; 10 — нижняя крышка шатуна; 11 — нижний вкладыш; 12 — верхний вкладыш; 13 — маслосъемное кольцо; 14 — компрессионные кольца
Нижняя головка шатуна выполнена разъемной. Плоскость разъема перпендикулярна оси шатуна. Съемная часть нижней головки шатуна называется крышкой. Крышка крепится к шатуну двумя болтами с гайками. От проворачивания болты удерживаются лысками, имеющимися на головках болтов. Расточка под вкладыши в нижней головке шатуна выполнена в сборе с крышкой, поэтому крышки шатунов невзаимозаменяемые. Для обеспечения комплектности на стыке выбиты числовые метки, одинаковые для шатуна и крышки, и условный порядковый номер шатуна.
Шатунные и коренные подшипники представляют собой сменные тонкостенные трехслойные вкладыши с рабочим слоем из свинцовистой бронзы. Шатунный подшипник состоит из двух взаимозаменяемых вкладышей. Вкладыши изготавливают из стальной ленты, внутренняя поверхность которой для уменьшения трения и износа шеек коленчатого вала покрыта тонким слоем свинцовистой бронзы, содержащей до 30% свинца. Для улучшения антикоррозионных и противозадирных свойств на рабочие поверхности вкладышей наносится тонкий (15…30 мкм) слой сплава свинца с оловом или свинца с индием. Это покрытие не только улучшает приработку рабочих поверхностей, но и почти в два раза увеличивает усталостную прочность антифрикционного слоя.
В верхнем вкладыше имеются отверстия для подвода масла и канавка для его распределения. Верхний и нижний вкладыши коренного подшипника невзаимозаменяемы.
Предотвращение осевых смещений и проворачиваний вкладышей обеспечивают выступы-усики. Для ремонта коленчатого вала, блока и шатунов предусмотрены ремонтные размеры вкладышей. Обозначение вкладышей соответствующей шейки, диаметр вала и диаметр постели в блоке или шатуне нанесены на тыльной стороне вкладыша.
Коленчатый вал воспринимает усилия со стороны шатунов и преобразует их в крутящий момент, а также обеспечивает перемещение поршней во время вспомогательных тактов и пуска двигателя.
Он изготовлен методом горячей штамповки из высокоуглеродистой легированной стали. Шейки закаливаются с нагревом токами высокой частоты на глубину 2…6 мм или упрочняются азотированием.
Коленчатый вал неразъемный полноопорный крестообразной формы (шатунные шейки расположены под углом 90°) с двумя съемными противовесами. Радиус кривошипа 60 мм.
Коленчатый вал (рис. 15) состоит из следующих основных элементов: коренных шеек, которыми вал опирается на коренные подшипники, расположенные в расточках картера, шатунных шеек, щек, связывающих коренные и шатунные шейки, носка (переднего конца), хвостовика (заднего конца).
Для разгрузки коренных подшипников от действия центробежных сил за одно целое со щеками выполнены противовесы, кроме того, имеется два съемных противовеса.
На каждой шатунной шейке крепят по два шатуна: один — правого ряда цилиндров, второй — левого. Для обеспечения необходимой жесткости число коренных шеек на одну больше, чем шатунных, поэтому такие валы называют полноопорными. С целью повышения прочности вала на изгиб переход от рабочей поверхности шейки к щеке (галтель) должен быть плавным.
На переднем конце вала напрессованы шестерня привода масляного насоса и передний противовес. Их положение фиксируется шпонкой. С торца коленчатого вала установлена шлицевая полумуфта отбора мощности, предназначенная для привода гидромуфты.
На заднем конце вала напрессованы распределительная шестерня и задний противовес. В торцевой части имеются два отверстия для запрессовки штифтов, фиксирующих маховик, и осевое отверстие для опорного подшипника первичного вала коробки передач, а также резьбовые отверстия болтов крепления маховика.
Рис. 15. Коленчатый вал:
1 — полумуфта отбора мощности; 2 — стопорная шайба носка коленчатого вала; 3 — передний противовес; 4 — ведущая шестерня привода масляного насоса; 5 — заглушка полости шатунной шейки; 6 — задний маслоотражатель; 7 — распределительная шестерня; S — задний противовес; 9 — полукольца упорного подшипника коленчатого вала; 10 — крышка коренного подшипника коленчатого вала; 11 — вкладыш коренного подшипника коленчатого вала
В щеках вала просверлены каналы для подвода смазки от коренных подшипников к масляным полостям в шатунных шейках. Масляные полости являются дополнительными грязеуловителями. Грязевые частицы отбрасываются центробежной силой к верхней части полостей, а масло через диаметральные каналы подается к шатунным вкладышам. Так как шатуны цилиндров 1 и 5, 2 и 6, 7 и 3, 8 и 4 расположены попарно на одной шейке коленчатого вала, то масло к ним подается соответственно от коренных подшипников 1, 2, 4, 5. При этом, если от коренных подшипников 2, 4, 5 масло подается непрерывно к шатунным подшипникам, то от первого коренного подшипника к шатунным подшипникам 1 и 5 подача масла пульсирующая.
Коленчатый вал фиксируется в осевом направлении четырьмя сталеалюминиевыми полукольцами, установленными в проточке задней коренной опоры. От проворачивания кольца удерживаются выступами нижних полуколец. Выступы входят в пазы крышки подшипника. По торцам полуколец профрезерова-ны смазочные канавки.
Уплотнение коленчатого вала осуществляется самоподжимным сальником, запрессованным в картер маховика.
Маховик предназначен для уменьшения неравномерности вращения коленчатого вала, а также для вывода поршней из мертвых точек благодаря накопленной кинетической энергии во время такта рабочего хода. Кроме того, маховик облегчает работу двигателя при разгоне и преодолении кратковременных перегрузок.
Маховик (рис. 16) отлит из серого специального чугуна, закреплен болтами на заднем торце коленчатого вала и зафиксирован двумя штифтами и установочной втулкой.
Для пуска двигателя стартером на маховике напрессован зубчатый венец. На наружной поверхности маховика имеется паз под фиксатор, который используется при выполнении регулировок двигателя. Для проворачивания коленчатого вала по окружности маховика предусмотрено двенадцать отверстий.
Читать далее: Неисправности и техническое обслуживание кривошипно-шатунного механизма Камаз 4310
