Насос высокого давления для воды: помпа своими руками

Дачный или частный участок требует снабжения его водой. В противном случае все удовольствие от пребывания за городом будет сведено к нулю. Для создания частной линии водоснабжения в загородном коттедже идеально подойдёт водяной насос высокого давления, который справится с подъемом и транспортировкой воды по системе трубопровода.

Использование такого мощного, но малогабаритного оборудования позволяет обустраивать систему коммуникации своими руками, без привлечения специалистов. О том, какие именно водяные насосы высокого давления бывают, и каковы их характеристики, мы расскажем в этом материале.

Важно: основными преимуществами агрегатов высокого давления для сада, огорода и загородного участка являются:

  • Широкий ассортимент помп, что позволяет выбрать модель, идеально подходящую под указанные параметры эксплуатации.
  • Приемлемая ценовая политика на каждый вид агрегата.
  • Экономное потребление энергии при достаточно высокой производительности оборудования.
  • Простота эксплуатации и монтажа. Установить водяной насос высокого давления можно быстро и легко своими руками.

Содержание

  • Принцип работы агрегатов
  • Виды агрегатов высокого давления
    • Винтовые модели
    • Центробежный агрегат
    • Вибрационное устройство
    • Ручной насос
  • Как выбрать водяной насос?
  • Популярные производители насосного оборудования

Принцип работы агрегатов

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Все помпы высокого давления, независимо от типа конструкции и вида рабочего узла, работают по одному и тому же принципу:

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Агрегат в момент непрерывной работы при помощи рабочего узла создает вакуумное пространство в своей полости. В это пространство забирается вода из источника и впоследствии выталкивается через выходной патрубок под высоким давлением.

Важно то, что при одинаковом принципе работы все водяные насосы высокого давления отличаются друг от друга рабочими характеристиками. А именно: рабочая среда, производительность, способы создания вакуумной камеры.

Виды агрегатов высокого давления

Винтовые модели

Этот тип помпы высокого давления работает по принципу вращения винта Архимеда. Яркий пример такого устройства — банальная кухонная мясорубка. Винт в устройстве расположен вертикально и производит вращения до нескольких сотен в минуту. Благодаря такой работе вода скапливается в полости помпы и выталкивается наружу вверх с заданным напором.

Такие устройства чаще всего являются погружными и используются для подъема воды из скважины или колодца. Применять подобное устройство для очень грязной воды, установленное своими руками, не рекомендуется.

Преимуществами винтового насоса являются:

  • Низкий уровень шума в процессе работы;
  • Компактные размеры;
  • Возможность перекачивать воду из скважин с песчаным или илистым дном. Поскольку винтовой водяной насос высокого давления способен перерабатывать воду с небольшим количеством песчаных включений.

Важно: именно винтовой насос оказывает минимальное разрушающее действие на стенки скважины.

Центробежный агрегат

Такое устройство еще называют вихревым. Рабочий узел помпы имеет вид горизонтально расположенного колеса с лопастями. В момент включения узел совершает максимальное количество оборотов в минуту, создавая нагнетание воды в полость насоса под воздействием центробежной силы.

Стоит отметить, что вихревые насосы могут быть как погружными, так и поверхностными.

Положительными сторонами центробежного агрегата являются:

  • Высокая производительность;
  • Возможность перекачивать воду с включением пузырьков кислорода;
  • Возможность установки оборудования своими руками.

Важно: в некоторых моделях рабочее колесо может быть расположено и вертикально. Независимо от типа конструкции все вихревые насосы плохо относятся к воде, загрязненной частицами песка или ила.

Вибрационное устройство

Самый шумный из насосов для воды. Здесь высокое давление создается за счет рабочего электромагнитного поля, которое вызывает сокращения мембраны. В результате вода забирается из скважины или колодца в полость насоса и далее транспортируется под высоким давлением в водоприёмную трубу.

Основными преимуществами вибрационных насосов являются:

  • Компактные размеры;
  • Высокая производительность;
  • Возможность установки такого устройства своими руками даже в самую узкую скважину 4 дюйма.

Важно: вибрационные помпы достаточно шумны в работе. Поэтому желательно использовать такие механизмы в источниках, расположенных дальше от жилого помещения. Либо надевать на скважину оголовок (для колодца монтировать своими руками специальный домик с дверками).

Ручной насос

Одно из самых надежных и простых устройств, не требующее наличия электроэнергии в сети. При всей простоте конструкции подобный механизм справляется с подачей воды с глубины до 20 метров, и подавать за один цикл нажатия до 2 литров воды. Это относится к поршневому насосу, установленному своими руками.

Крыльчатый ручной насос имеет меньшие габариты и подаёт воду с этой же глубины, но в меньшем количестве.

Важно: ручные насосы идеально подойду для установки своими руками на абиссинскую скважину, эксплуатируемую периодически.

Помимо перечисленных устройств для воды также могут применяться циркуляционные помпы и дренажные/фекальные. В первом случае насос под высоким давлением прогоняет теплоноситель (воду) под высоким давлением в замкнутом контуре. Таким образом, распределение тепла по дому обеспечено с равномерным показателем.

Дренажный насос (так же как и фекальный) призваны откачивать грязную воду из септиков, сливных ям, затопленных подвалов и пр.

Важно: средняя стоимость насосов именно высокого давления на воду варьируется на рынке России от 60 до 300$ за единицу (в зависимости от модели). На стоимость конкретного агрегата будут влиять его производительность, бренд и наличие дополнительных функций и систем защиты.

Как выбрать водяной насос?

Агрегаты высокого давления необходимо подбирать очень взвешенно. Поскольку купленный и установленный своими руками насос с неправильно подобранными рабочими параметрами мало того что не даст ожидаемого результата, но еще и скоро выйдет из строя. Поэтому при выборе помпы высокого давления учитывайте такие моменты:

  • Мощность оборудования;
  • Необходимое количество воды в сутки именно для вашей семьи;
  • Дебит скважины или колодца (поскольку требовать от источника большего количества воды при помощи мощного насоса глупо. Скважина просто высохнет).
  • Кроме того, внимательно подходите и к диаметру насоса. Особенно это касается узких скважин. Вряд ли вы сможете установить своими руками широкий насос в узкую скважину. А деньги будут потрачены.

Помните: грамотный выбор водяного насоса обеспечит вам и вашим домочадцам постоянное наличие воды в системе водопровода.

Популярные производители насосного оборудования

На рынке России представлены несколько брендов насосного оборудования, зарекомендовавшие себя с положительной стороны.

  • Самым востребованным является «Грундфос» из Дании. Бренд существует более 60 лет и за это время собрал своих постоянных поклонников. Продукция «Грундфос» отличается надежностью, качеством и долговечностью при скромных габаритах.
  • Устройства Wilo пленили сердца потребителей своей малошумной работой и низким уровнем потребления электроэнергии. Насосы для воды Wilo с успехом используются в любых источниках, отличаясь высокой производительностью.
  • Оборудование «Кёрхер» также отлично справляется с подъемом и транспортировкой воды под высоким давлением. Немецкое качество механизмов позволяет обеспечивать помпам длительный срок службы и бесперебойную надёжную работу.

Важно: если вы сомневаетесь в выборе и боитесь, что не справитесь с установкой насоса своими руками, то лучше пригласите профессионалов. Специалисты помогут подобрать и смонтировать насос за предельно короткий отрезок времени.

Мойки высокого давления своими руками: пошаговая инструкция

Решив изготовить своими руками мойку высокого давления, вы значительно сэкономите денежные средства, получите уникальный опыт и универсальное устройство, которое используется для мытья автомобиля и других поверхностей. Для этого достаточно следовать рекомендациям специалистов, приобрести необходимые материалы и запастись терпением.

Содержание:

  1. Принцип работы и устройство
  2. Выбор материалов
  3. Какие инструменты понадобятся?
  4. Варианты изготовления и порядок действий
  5. Правила эксплуатации и обслуживания
  6. Полезные советы

Принцип работы и устройство

Работа мини-мойки основана на 2-х главных составляющих – электродвигателе и насосе, который отвечает за подачу воды. Сила удара струи при гидродинамической очистке поверхности зависит от мощности мотора и помпы. При этом важно следить за тем, чтобы не было излишних нагрузок, так как механизм может выйти из строя или перегреться.

Чтобы не допустить перегрева, используются два вентилятора. Первый направлен на обдув статора двигателя для охлаждения, другой предназначается для вывода горячего воздуха, поэтому устанавливается на вал. Кроме того, желательно вмонтировать термодатчик, благодаря которому агрегат отключается при превышении температуры.

Таким образом, мойки высокого давления функционируют следующим образом:

  • из ёмкости посредством трубок вода проникает в контур, находящийся внутри системы;
  • при помощи помпы увеличивается скорость транспортировки жидкости и давления;
  • далее вода движется через клапан пистолета и выводится наружу.

Средние показатели давления в моечном устройстве составляют 100 атмосфер, но это зависит от типа агрегата.

Если говорить об устройстве мойки, то в нем содержится фильтр, насос, предохранитель, электродвигатель. Это главные составляющие, но есть еще и множество вспомогательных компонентов.

Особенности устройства:

  1. Двигатель является основой. Чаще всего используется электрическая модель, но можно применять мотор, работающий на бензине или дизтопливе. Благодаря двигателю насос работает максимально производительно.
  2. Насосный агрегат закачивает воду при его подключении к централизованному водопроводу или резервуару, расположенному недалеко. Если устройство подсоединяется к крану, дополнительно приобретите шланг.
  3. Давление увеличивает помпа, поэтому она должна быть высококачественной, благодаря чему приспособление работает более получаса. Заводские мойки высокого давления обычно оснащаются пластиковыми помпами, которые подвергаются перегреву, из-за чего выходят из строя. В домашних условиях приобретают латунные варианты.
  4. Предохранители необходимы для контроля работы помпочного механизма. Дело в том, что если уровень воды доходит до критической точки, то двигатель останавливается. Это происходит из-за перекрытия шланга.
  5. Фильтры являются защитными предметами против проникновения в сопло инородных предметов – песка, абразивных частиц и т. д.

Выбор материалов

Чтобы мойка высокого давления функционировала правильно, научитесь выбирать основные элементы. На чем нужно акцентировать внимание:

  1. Насос должен обладать высокой производительностью (это главный параметр, на который нужно ориентироваться). Минимальное давление – 110 бар, максимальное – 190 бар. Насосная установка оснащается вспомогательными комплектующими. Это поршни (желательно керамические), блочные головки (предпочтение отдать латунным изделиям), спец. вкладыши для опорной площади (лучший вариант – кривошипно-шатунная система).
  2. Двигатель. Для домашнего использования мойки лучше приобрести электрический мотор. Дело в том, что электросеть в значительной степени повышает эффективность работы. Дополнительно приобретите одноступенчатый редуктор и конденсатор.
  3. Для соединения насоса и электродвигателя понадобится муфта. Выбирайте мягкий вариант, так как только такое свойство способно компенсировать разнообразные несовпадения. Муфта дополнительно выступает в роли предохранителя в случае сбоя в работе насоса и редуктора.
  4. Обязательно требуется ёмкость. В домашних условиях используют объемные пластиковые бутылки, канистры, баки и прочие приспособления, которые закрываются крышкой. Внутри ёмкости установите фильтр сетчатого типа. Дополнительно в неё можно залить моющее бытовое средство, которое стоит приобрести заранее.
  5. Чтобы регулировать производительность работы насосного устройства, купите регулятор. Для облегчения человеческого труда выбирают модель с автоматическим разгрузочным клапаном, благодаря чему при возникновении неблагоприятных факторов вода перенаправляется в обратную сторону.
  6. Еще понадобится пистолет, из которого высвобождается струя воды. Обратите внимание на наличие форсунки, которая фиксируется на шланге.
  7. Для высокого давления необходим рукав.

Какие инструменты понадобятся?

Какой инструментарий может понадобиться:

  • отвертка с разными насадками;
  • плоскогубцы;
  • паяльное приспособление;
  • электродрель, имеющая конусное сверло;
  • канцелярский нож;
  • крепежный материал.

В зависимости от конструкции дополнительно могут понадобиться и другие инструменты.

Варианты изготовления и порядок действий

Изготавливать своими руками мойки высокого давления можно в разной вариации – всё зависит от конструкционных особенностей:

  1. Стационарное оборудование. Используется часто и в более производственных масштабах, например, для моечной мини-станции. В этом случае подключение осуществляется к водопроводу.
  2. Установка компактного типа предназначается для домашнего использования, поэтому применяются небольшие ёмкости и резервуары.
  3. Мойка, работающая на топливном двигателе, – это удобно, так как прибор можно транспортировать, переносить и пользоваться им в любом месте.
  4. Агрегат электрический применяется только при наличии сети электропитания.

Пошаговая инструкция упрощенного варианта по изготовлению мойки высокого давления собственными руками:

  1. Проверьте работоспособность двигателя и насоса, подключив к электросети. К насосному оборудованию сначала подсоединяются 2 шланга. Первый должен получать жидкость, второй – подавать воду к пистолету. Для этого открутите зажимы и вставьте шланги. Далее закрутите элементы, проверьте соединение на плотность (чтобы не протекала вода).
  2. Теперь присоедините шланг к пистолету, закрепив хомутом. Если встроенные насадки не подходят, используйте жиклер карбюраторного типа. Для мощности и компактности струи жиклер лучше взять от автомашины Жигули.
  3. Соедините насосную установку с электродвигателем.
  4. Установите шланг для поступления воды в ёмкость. Для этого в крышке сделайте соответствующее отверстие, загерметизируйте герметиком. Но можно поступить и проще – вставьте шланг непосредственно в резервуар. В обоих случаях поставьте сетчатый фильтр.
  5. Если вода из резервуара или водопровода подается через канистру, сделайте в ней еще одно отверстие для другого шланга. После присоединения отверстие обработайте герметиком.
  6. Не забудьте установить регулятор. Он может быть с открытым или закрытым байпасом.

Правила эксплуатации и обслуживания

Чтобы система работала безотказно на протяжении длительного периода, обязательно соблюдайте правила эксплуатации и обслуживания оборудования:

  1. Чаще очищайте фильтр. Делайте это после каждого использования мойки высокого давления.
  2. При нестабильном источнике электропитания используйте аккумулятор.
  3. Перед началом работ проверьте исправность системы.
  4. Не допускайте детей к оборудованию.
  5. Сразу же меняйте вышедшие из строя элементы и своевременно проводите ремонт конструкции.
  6. Электрическая часть должна быть заземлена. Для этого используйте кабель, оснащенный тремя жилами из меди.
  7. Категорически запрещено использовать мойку высокого давления более 2,5-3 часов без перерыва.
  8. Приобретайте качественные комплектующие.
  9. Нежелательно направлять прямую струю воды длительное время в одну зону – повредится поверхность автомобиля (окна и т. д.).

Полезные советы

Для повышения эффективности и производительности мойки высокого давления, которую вы сделаете самостоятельно, воспользуйтесь рекомендациями народных умельцев и специалистов:

  1. Своевременно осматривайте места соединений, при необходимости укрепляйте их.
  2. Трехжильный провод для заземления лучше покрыть двойной изоляцией.
  3. Обязательно используйте вилку с заземляющими клеммами, розетка должна подключаться к контуру заземления прочно.
  4. Не нужно для использования мойки в домашних условиях применять давление более 120 бар, так как чрезмерно сильный напор перегружает насос нагнетательного типа.
  5. Установка элементов больших размеров (двигатель, насос, ёмкость) не целесообразна, так как это создает неудобство во время эксплуатации.
  6. Чтобы не повредить лакокрасящую поверхность машины, установите на пистолет насадку-распылитель.

Если вы полагаете, что не сможете сделать мойку высокого давления своими руками, не переживайте, так как в действительности в этом нет ничего сложного. Главное – понять основной принцип работы устройства, приобрести необходимые материалы, запастись инструментами и приступить к сборке в соответствии с инструкций.

Мойка высокого давления своими руками,технология сборки

На сегодняшний день уже не надо тратить время и силы для борьбы с присохшей грязью и забившейся пылью. Каждый год на рынке появляются новые модификации моек высокого давления. Этими аппаратами моют не только машины, но и окна, стены и двери домов, всевозможные предметы домашней утвари, которые тяжело очистить при помощи щётки и тряпки. Сильное давление воды намного эффективнее справится с такой задачей. Наличие такого устройства дома позволит сэкономить средства, которые потратятся на мытье машины в сервисе, при этом расход воды будет минимальным.

  • Внутреннее устройство мойки
  • Внутреннее давление
  • Помпа электронасоса
  • Как использовать мини-мойку
  • Самодельная мойка

Внутреннее устройство мойки

Главными деталями являются двигатель и насос, они создают нужный напор воды. Электродвигатель рекомендуется использовать однофазный с потенциалом 220 В, он легкодоступный и безопасный.

Чтобы изготовить корпус, выбирают крепкий материал, металл или прочный пластик. Но даже при использовании износоустойчивого корпуса использовать мойку более трёх часов подряд не рекомендуется. Это приведёт к быстрой поломке.

Выпускается большая разновидность насадок на шланги, они служат для облегчения очистки — разные щётки жёсткости, стандартные распылители и мягкие валики. Если купить пару таких насадок, можно значительно увеличить функции мойки, использовать её как пароочиститель (потребуется нагреватель) или автоматическую швабру.

Крышка на канистре должна быть твёрдая и прочная. Для более высокой герметичности следует на дно крышки положить резиновую прокладку. Затем просверлите в ней отверстие и вставьте грибок бескамерной шины.

Канистра крепко закручивается крышкой, а к заранее врезанному грибку подсоединяется шнур от насоса. Шланг крепится к отверстию в канистре с помощью штуцера. Устройство готово!

Принцип работы такого устройства прост: при помощи насоса в канистру подаётся воздух (канистру водой до краёв заполнять не надо). Созданное давление будет вытеснять воду при нажатии на ручку пистолета.

Если самодельное устройство будет использоваться и в холодное время, её стоит оснастить нагревательным элементом. Для такой мойки потребуется канистра с большим объёмом, она потеряет свою мобильность, но при помощи горячей воды грязь будет очищаться намного быстрее и эффективней.

Мойка из компрессора своими руками. Самодельная автомойка высокого давления своими руками Приспособления для мойки машин

Очень высокую популярность за последнее время получили аппараты высокого давления (АВД), наиболее часто они применяются на автомойках. С помощью АВД можно быстро и качественно отмыть кузов автомобиля, моторный отсек, такие труднодоступные места как днище и подкрылки. Но применение таких агрегатов не ограничивается автомобилем: они с успехом применяются в сельском хозяйстве, металлургии, в коммунальных службах и т.п.

Основной принцип очистки- это направленная струя воды высокого давления. Выходя из специального сопла (форсунки, ) она способна эффективно очищать самые сильные загрязнения и устранять сложные засоры в трубопроводах.

Поэтому «сердце» АВД- (или помпа) высокого давления.

Внимательно изучив данную статью, можно без особых усилий самостоятельно собрать достаточно профессиональный аппарат высокого давления, приобретя комплектующие для сборки и у нас на сайте.

Рассмотрим, как можно собрать аппарат высокого давления средних параметров для мойки автомобилей, прочистке трубопроводов диаметром до 150-200мм, откачке шлама из колодцев и отстойников, мытья фасадов, гидропескоструйной обработки.

Стоимость мойки высокого давления складывается из двух основных компонентов: насоса (помпы) и привода ( , двигатель внутреннего сгорания, гидропривод). Это самая затратная часть в создании АВД.


Выбор помпы (насоса) высокого давления. Затронем только модели с кривошипно-шатунным механизмом.

Нужно опираться на три основных параметра: рабочее давление, производительность (расход воды) и обороты вращения вала. Для того, чтобы справиться с вышеперечисленными задачами, нам потребуется с производительностью от 900 до 1250 литров в час и рабочим давлением от 180 до 250 бар. Низкие обороты на валу насоса имею приоритет над высокими, так как это увеличивает ресурс работы помпы. Немаловажную роль имеет ширина шатунов на валу, однако при грамотной эксплуатации (достаточный уровень и своевременная замена масла, предупреждение перегрева)- этим параметром можно пренебречь.


Электродвигатель . Нужно определить мощность электродвигателя (или другого привода). Многие производители насосов высокого давления охотно публикуют сведения об этом в характеристиках своей продукции. Для примера возьмем с производительностью 900 литров в час и рабочим давлением 200 бар. Приблизительный расчет, не углубляясь в точные формулы, будет таким: произведение производительности (л/мин) и давления (в бар) делим на 550. Получим значение мощности . Подключение электродвигателя к сети необходимо через контактор или специальный пускатель. Всё оборудование должно быть заземлено.

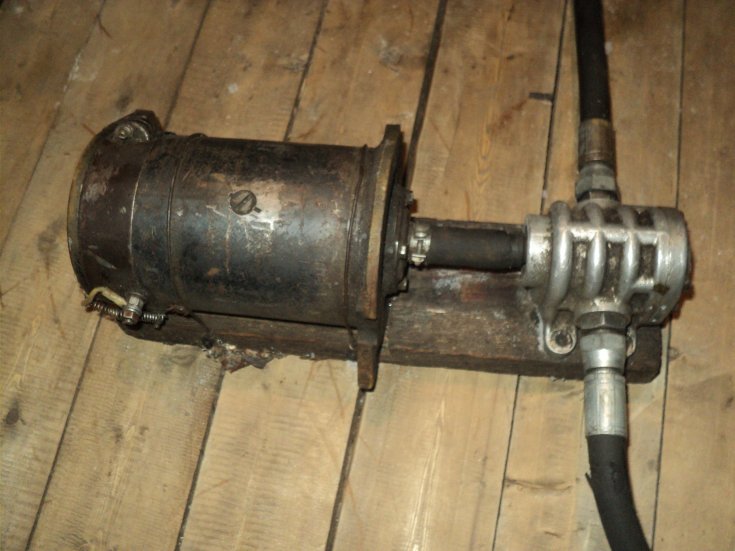

Самым простым способом соединения насоса и двигателя- это «вал в вал». При этом способе сопряжения электродвигатель имеет только один задний подшипник, а помпа крепится болтами к передней крышке электродвигателя. Можно использовать и другие типы соединений, с использованием гибкой (эластичной) муфты и фланца, редуктор, ременную передачу с помощью шкивов.

На получившийся «моноблок», по желанию и возможностям, можно «навешивать» давления, выключатели » «, термоклапан, демпфер, манометр, фильтр очистки и многое другое.

Рама .

Если аппарат будет использоваться стационарно, то в раме нет необходимости. Но тогда Вам потребуется найти надежное место для крепления электродвигателя.

Если АВД предполагается переносить с места на место, то потребуется рама из металлических труб или профиля, для мобильности можно оснастить её колесами и упором, а также ручками для удобной транспортировки.

Важное значение имеет количество и качество подаваемой в насос высокого давления воды.

Накопительная ёмкость. Наилучший способ решения данного вопроса- накопительная емкость, которая имеет автозаполнение из водопроводной сети с помощью обычного поплавкового клапана. Необходимо чтобы емкость не была полностью герметичной, но исключала возможность попадания в нее грязи или частиц, чтобы не повредить уплотнения или керамические вставки поршней (плунжеров). Для этого на входе в емкость устанавливают фильтр и устраивают необходимый клапан сверху. Моющий раствор добавлять непосредственно в емкость не рекомендуется. Для этого лучше всего применять , распылители, пеноижекторы.

Большинство насосов высокого давления способны забирать воду самостоятельно (самовсасыванием), но не стоит размещать насос выше 0,5 метра и использовать для подачи обычный садовый шланг. Для этих целей нужно приобрести жесткий шланг (напорно- всасывающий). Внутренний диаметр шланга для насоса с производительностью 900 литров в час должен быть не менее 15 мм при длине 3-5 метров.

Обычные «мягкие» шланги подойдут только для использования непосредственно от напорной водопроводной сети. Но не стоит забывать, что в таких сетях бывают проблемы с необходимой для насоса подачей воды. Это может плохо отразиться на работе помпы и сократит срок службы внутренних уплотнений ().

Регулятор . При установке регулятора давления лучшим способом подключения будет использование байпассного канала с замыканием его в накопительную емкость. В этом случае, при закрытии пистолета, вода будет циркулировать через емкость, а не внутри помпы.

Рукав высокого давления или — длина подбирается по необходимости, можно использовать несколько шлангов небольшой длины и специальный соединитель. Чтобы шланг преждевременно не изнашивался, т.к. обычно в помещениях моек бетонные полы без покрытия, стоит использовать специальную спиральную защиту из полипропилена.

Для каналоочистки используются шланги и (дюзы).

, насадки, форсунки — всё можно приобрести под конкретные задачи, которые Вы ставите для выполнения текущих задач.

Важные советы:

Следите за резьбовыми соединениями- они не должны подтекать и быть надежно закреплены.

Не пытайтесь откручивать шланг, если он под давлением- выключите АВД и сбросьте давление!

Регулярно проводите очистку фильтра, даже сели он «визуально чистый».

Не используйте включение-выключение пистолета без надобности- частые срабатывания изнашивают регулятор и клапан пистолета!

В основном, для грамотного использования АВД , достаточно прочитать инструкцию по эксплуатации! Ваш аппарат прослужит Вам долго и потребует регулярной замены быстроизнашивающихся деталей в насосе- манжет, клапанов, в регуляторе давления и плановой замене масла.

Применение пены для бесконтактной мойки автомобиля обеспечивает лучшее очищение поверхности. Преимуществом такого способа мойки является также «деликатность» — пена не повредит кузову. Поэтому многие автолюбители стремятся сделать пенообразователь для мойки авто своими руками.

Принцип работы

С помощью высокого давления подается струя пены, которая не только убирает с поверхности все загрязнения, но и дезинфицирует её. Внутреннее устройство агрегата позволяет создавать пену нужной плотности и равномерно наносить её на машину. Пена образуется за несколько этапов:

  1. Струя воды проходит через шампунь для автомобиля, подходящий для пеногенератора.
  2. Она смешивается со струей воздуха и начинает образовываться пена.
  3. На большой скорости получившаяся субстанция направляется на специальную пенообразующую «таблетку».
  4. Из неё уже выходит пена нужной плотности.

Пенообразователь позволяет проводить уборку очень быстро, к тому же он значительно экономить воду. Для струи достаточно небольшого количества воды, высокое давление обеспечит нужную скорость распыления и площадь обрабатываемой поверхности. Таким образом, пенообразователь и автомойка высокого давления очень быстро занимают лидирующую позицию в списке необходимых для гаража инструментов, по мнению автолюбителей.

Как собрать пенообразователь

Сам агрегат для получения пены состоит из нескольких частей:

  1. Баллона со сжатым воздухом.
  2. Пистолета для нанесения.
  3. Частей смесителя.

Профессиональный пенообразователь промышленного производства стоит очень дорого, поэтому есть смысл собрать пеногенератор для мойки авто своими руками.

По цене он окажется значительно доступнее, к тому же эффективность работы останется такой же. Есть несколько способов создания пенообразователя:

  1. Изготовление компактного пенообразователя.
  2. Создание традиционного пеногенератора.
  3. Изготовление пенообразователя из канистры.

Чтобы изготовить его первым методом, нужны разводные ключи, болгарка, и другие инструменты, а также сами материалы для изготовления: трубка 50 см дюйм в диаметре, мочалка из полиэтиленовых полос, патрубки, шланг. Часть трубы заполняется мочалкой, которая заменяет таблетку и способствует образованию пены. На один конец трубы надо поставить фильтр, а на другой — заглушку и тройник. Именно на эту часть устанавливается кран для подачи сжатого воздуха. К той стороне, где стоит фильтр, присоединяют штуцер и шланг для пены. Такой пеногенератор будет служить не очень долго, зато обойдется дешево.

Таким же образом делается и пенная насадка своими руками для мойки авто. Иногда автомобилистам требуется отдельно пенная насадка, если в приобретенном наборе для мойки фабричного производства её не оказалось.

Такое устройство, сделанное самостоятельно, скорее всего будет работать намного более эффективно, чем многие пенные пистолеты промышленного производства.

Второй способ позволит сделать агрегат, близкий по конструкции к промышленному. Для этого понадобится компрессор, который создаст достаточный уровень мощности. Кроме того, нужно будет взять ёмкость с толстыми стенками. Это может быть садовый опрыскиватель.

В ёмкость от опрыскивателя надо вкрутить металлические трубки. На одном конце надо установить штуцер и обратный клапан, а на другом — емкость для соединения с пенообразующей таблеткой. Подача воздуха для этого пенообразователя должна идти снизу. После окончания сборки пеногенератора для автомойки своими руками можно его использовать.

В качестве ёмкости для воды можно использовать не только садовый распылитель. Самым надежным вариантом станет баллон из-под пропана, так как он может выдержать высокое давление.

Третий метод создания пенообразователя — использование канистры из пластика. Это позволяет сделать необходимый агрегат дешево и быстро. Понадобится длинная трубка небольшого диаметра, которую надо наполнить леской или чем-либо её заменяющим. С одного конца трубы устанавливается штуцер, а с другого — специальный переходник с двумя трубками. На него закрепляются шланги и краны, через которые подается вода. С одной стороны пенообразователь прикрепляется к ёмкости с моющей жидкостью, с другой — компрессор.

Все описанные способы позволяют сделать пенообразователь для автомойки своими руками.

Пользоваться очень большое количество времени подряд пенообразователем или автомойкой с высоким давлением нельзя. Это может привести к поломке.

Создание автомойки своими руками

Благодаря автомойке высокого давления можно без труда очистить машину от любого загрязнения. Сочетание сильного напора воды и специальной насадки, которая позволяет покрыть больший объём, нравится автомобилистам. Универсальность такого агрегата также делает его привлекательным.

Во многих магазинах можно приобрести автомойку промышленного производства, однако стоимость её будет довольно высокой. Ради экономии средств, а также ради удовольствия сделать что-либо самостоятельно, многие автомобилисты предпочитают делать мойку для авто своими руками. Существует большое количество обучающих видео, в которых можно узнать всю необходимую для её создания информацию.

Сначала надо подобрать нужные детали. К ним относятся:

  1. Насос.
  2. Электродвигатель.
  3. Муфта.
  4. Резервуар для воды.
  5. Регулятор производительности насоса.

Насос надо выбирать очень тщательно. Он станет самым дорогим элементом во всей конструкции, но зато она прослужит долго. Все важные части насоса должны быть металлическими. Кроме того, он должен отличаться высокой производительностью и устойчивостью к давлению в 150 атмосфер.

Однофазный электродвигатель мощностью в 220 В можно использовать для автомойки. Подключение получится безопасным и недорогим. Чем выше частота оборотов двигателя, тем больший уровень производительности. С насосом электродвигатель будет соединяться муфтой. Оптимальным будет использование мягкой муфты, которая может стать предохранителем, если насос будет неисправен.

Водный резервуар должен быть объёмным, чтобы насос мог долго работать без перерыва. Часто используются баки для водопровода. На стыке со шлангом можно прикрепить сетку, чтобы никакой мусор не испортил насос. Материал ёмкости надо выбирать внимательно, так как он должен быть прочным. Подойдет металл или пластмасса большой толщины.

Чтобы сделать автомойку высокого давления своими руками, необходимо также приобрести регулятор для насоса. Он поможет вернуть часть воды в резервуар, если возникнет угроза перегрузки насоса. Все элементы закрепляются на специальной раме. К ним также добавляются рукава, которые выдержат высокое давление, латунная помпа и распыляющий пистолет.

Процесс мытья автомобиля можно сделать более эффективным, если на шланг с водой приладить какую-либо щётку или другую насадку.

Они дополнят список функций автомойки. При желании можно превратить мойку в пароочиститель. Для этого тоже потребуется специальная насадка на шланг, а также нагреватель.

Работать долго с помощью одной и той же мойки нельзя, так как она, таким образом, быстро придет в негодность. Цель, с которой мойка будет использоваться, влияет на её окончательные габариты. По внешнему виду мойка может быть:

  1. Компактной.
  2. Крупной стационарной.

Второй вариант труднее использовать дома и требует достаточного количества места в гараже.

Зная, как сделать автомойку своими руками, каждый автомобилист задумается над тем, как правильно ею пользоваться.

Есть несколько основных правил использования:

  1. Регулярный осмотр соединений и их затягивание — это поможет предотвратить механические повреждения, возможные от сильного давления.
  2. Осмотр фильтров перед работой — их регулярное очищение обеспечит равномерную подачу воды.
  3. Заземление электрической цепи — заземлен должен быть не только электродвигатель, но и сама вилка. Тогда устройство будет безопасным.
  4. Мойку надо проводить по всей поверхности, чтобы не повредить краске, которой покрыт автомобиль. Если на машину нанесен рисунок или наклейка, то на этот элемент не стоит направлять струю воды, так как она может привести к трещинам покрытия или снимет наклейку.
  5. Целесообразно использование аккумулятора в случае некачественного источника электричества. Это убережет агрегат от короткого замыкания
  6. Избегать перепадов температуры — резкое изменение температуры воздуха может привести к поломке инструмента.

При использовании надо помнить, что мыть машину позволяется далеко не везде. Рядом с водоемами и озерами мытьё машины грозит штрафом. Это правило, правда, не относится к содержанию в чистоте фар и стекол.

Использовать автомойку высокого давления можно не только снаружи автомобиля, но и внутри. Это позволит проводить уборку салона очень быстро и качественно. Широкий выбор насадок и валиков поможет делать даже деликатную уборку в машине.

Если знать как сделать пеногенератор и как сделать мойку для авто своими руками, то можно существенно сэкономить денежные средства. Автомобилисты со стажем имеют в гаражах все необходимые материалы и инструменты, поэтому им придется потратиться только на специальный автомобильный шампунь.

Самодельная минимойка от прикуривателя на 12 Вольт с использованием наружного электробензонасоса от инжекторной Волги.

К канистре всё крепится саморезами через герметик силиконовый + резиновые прокладки.

Что брал для изготовления самодельной минимойки:

  • шланг армированный 5 метров,
  • выключатель от торшера (закрепил его хомутами на шланге перед ручкой щётки,
  • хомуты, что бы не соскакивали стянул между собой вязальной проволкой),
  • щётка с расщеплённым на концах ворсом и краном регулировки напора (при откручивании щётки кран остаётся на шланге, и в него можно вкрутить переходник с соплом для полива или садовый пистолет для разбрызгивания с изменением вида и напора струи),
  • провод двухжильный 5 метров крепится изолентой к шлангу для включения насоса и 5 метров для питания 12 Вольт,
  • штекер в автомобильный прикуриватель,
  • пару хомутиков от крепления сантехнических труб, хомутики для шланга.

Делал сам:

  • заборник воды (трубка идёт от самого дна канистры),
  • крепление для электробензонасоса,и крепление для щётки и шлангов.

Канистра на 20 литров и електробензонасос у меня уже были б.у. Собрал минимойку часа за 3. Дал герметику хорошо схватится (не забыл перед его нанесением зачистить и обезжирить поверхности) и на утро уже пользовался.

Мою автомобиль так:

Заливаю литров 15 тёплой воды, добавляю автошампунь Turtle Zip Wax (добавляет воде смазывающие свойства и по тестам она не проводит электроток, что по идее важно для электробензонасоса, во многие автошампуни добавляют соль, что бы они становились гелеобразными!!!).

Крышку канистры не закручивать до конца для свободного поступления воздуха в канистру,и мою со щёткой ограничив краником подачу воды для оптимальной мойки. Затем откручиваю щётку, накручиваю сопло для ополаскивания или пистолет-разбрызгиватель садовый, наливаю в канистру из другой чистую воду, тоже литров 15, открываю краник на всю и смываю шампунь. Напор нормальный(можно посмотреть на видео). Если ставить Самое тонкое сопло от бензореза, то напор такой, что металл машины поёт- звенит. Но лучше взять среднее сопло и расклепать его по месту до оптимальной струи. Затем протереть насухо сухой мягкой тряпкой.

Вот фото моей самодельной минимойки:

Фото при клике увеличиваются



У этой минимойки примрено такие параметры:

  • давление около 5 атм,
  • расход воды около 140 л. в час,
  • мощность около 60 Ватт,
  • напряжение 12Вольт.

Воды хватает для мойки Passat B5 универсал. При частых мойках хватит и мойки без шампуня, просто щёткой с подачей воды, литров 18 максимум. Не кёрхер, но всё же тоже не плохо.

У кёрхера и подобных, давление 20-150 атм, потребляемая мощность от 1200 Вт, расход воды от 330л.час.

Здесь есть мобильность,там привязка к 220 Вольт+заморочки с подводом воды, что бы хотя бы самотёком поступала к насосу высокого давления. Лично мне удобней автономная, иногда беру с собой и на работу. Вышел в свободное время, отъехал в безлюдное место, помыл минут за 15, или беру на дачу. Поэтому и взялся её изготовить

Ниже на фото более мелкие детали крупным планом:

Видео испытания автомобильной минимойки в комнатных условиях в душевой кабине 🙂

Нередко происходят такие ситуации, когда машина очень загрязнилась в результате движения по загрязненной местности, но по близости нет никаких приспособлений, чтобы хорошо её вымыть. Например, вы ездили в лес за грибами или ягодами, на озеро. Бегать в водоем с ведром, чтобы обдать машину, попутно при этом растирая грязь старой тряпкой – не вариант. Для таких целей можно смастерить небольшую мини-мойку из самых простых подручных средств. Она будет очень компактной и легко поместиться в багажник любой машины, не съедая лишнего пространства.

Чтобы понять, как сделать такое устройство – посмотрите этот видеоролик:

Необходимые материалы для изготовления мини-мойки:
— ножной насос;
— емкость;
— штуцер;
— быстроразъемный клапан;
— крышка;
— грибок от бескамерного колеса;
— шланг;
— поливальная головка;
— резиновая прокладка;
— клей;
— переходная муфта;
— герметик.


Для начала работы берем подготовленную заранее емкость. Это может быть обычная пластиковая канистра объемом не менее 10 литров. В идеале использовать нужно емкость большого объема из толстого пластика или металла.

В крышку емкости встраивается грибок от бескамерного колеса, герметизируется при помощи резиновой прокладки на клею. Прокладку можно не ставить в том случае, если отверстие для грибка сделано очень точно, что позволяет ему держаться крепко и герметично.


Внизу емкости проделывается отверстие, в которое при помощи переходной муфты и силиконового герметика прикрепляется штуцер.

Поливальная головка оборудована быстросъемным клапаном, который позволяет подключить шланг. Также такой клапан подключает шланг к емкости.


Лучше всего использовать поливальную головку, оснащенную пятью режимами работы: 3 дождевые и 2 простые струи. Это сделает ее использование более функциональным.


Принцип работы.
При помощи ножного насоса накачиваем в емкость воздух, чтобы давление было не более 0,1-0,2 атмосфер, этого будет более чем достаточно. Это создает избыточное давление внутри пластиковой канистры, воздух давит на воду в емкости. Теперь будет достаточно открыть клапан поливальной головки, чтобы вода поступила наружу. Только не перестарайтесь с давлением, чтобы ваша емкость не лопнула.

В современном мире почти каждая семья имеет в личном пользовании автомобиль. При этом, далеко не каждый автолюбитель может пользоваться гаражом в качестве места складирования полезных вещей. Совершенно очевидно, что все без исключения автомобили рано или поздно требуют наружной чистки. Иногда, легкой, поверхностной. И для этого вовсе не нужно стоять в очереди на автомойку или тратиться на приобретение моечного аппарата. В целях экономии времени и денег, можно сделать мини-мойку своими руками: всегда возить ее в багажнике и пользоваться по необходимости в любом укромном месте.

Материалы для работы:
1. Канистра пластиковая с двумя горловинами для слива – 1 шт.;
2. Шланг наливной для стиральной машины (длина – 2 м) – 1 шт.;
3. Пистолет поливочный на телескопической штанге – 1 шт.;
4. Быстросъемный штуцер – 1 шт.;
5. Вентиль для бескамерных колес (золотник) – 1 шт.;
6. Прокладка резиновая (внутренний диаметр 15 мм, наружный – 24 мм) – 1 шт.;
7. Соединительная муфта – 1 шт.;
8. Шуруповерт, толстое сверло, перьевое сверло диаметром 22 мм, герметик силиконовый или клей резиновый, компрессор автомобильный.

Этапы выполнения работы:

Первый этап: монтируем вход для воздуха.
Собрав необходимые составляющие, снимаем крышку со сливной горловины пластиковой канистры. Важно: в дальнейшем, при использовании мини-мойки, канистру необходимо будет класть на бок, заливным отверстием вниз (для прямого выхода воды под давлением), поэтому крышку этого отверстия оставляем для стыка со шлангом. Толстым сверлом делаем в снятой крышке дырку.

Наносим по бортику вентиля для бескамерных колес (в разговорной речи – золотник) силиконовый герметик.

Вдеваем вентиль в отверстие крышки, тщательно прижимаем, сушим.

После затвердения герметика, накручиваем крышку на сливное отверстие канистры.

Второй этап: монтируем выход для воды.
Снимаем со второго отверстия канистры крышку. Перьевым сверлом делаем в ней дырку, соответствующую диаметру соединительной муфты.

Вставляем в просверленное отверстие соединительную муфту.

Для более прочного закрепления муфты, ее стык с крышкой проливаем силиконовым герметиком, сушим.

С одного конца (лучше – изогнутого) наливного шланга для стиральной машины срезаем гайку и ее крепление.

Само крепление в дальнейшей работе не пригодится, а вот гайкой крепим обратную сторону соединительной муфты, предварительно нанеся на нее силиконовый герметик.

После просушки герметика, накручиваем крышку на отверстие канистры.

Третий этап: соединяем шланг с поливочным пистолетом.
Использование наливного шланга для стиральной машины обусловлено его способностью выдерживать высокое давление воды. Отрезанную часть шланга вдеваем в гайку быстросъемного штуцера.

Крепим срез шланга в быстросъемном штуцере (он зажимается специальным креплением).

Скручиваем основной штуцер и его гайку.

Накручиваем штуцер на поливочный пистолет на штанге.

Четвертый этап: соединяем шланг с канистрой.
Во избежание выхода воздуха при подаче воды под давлением, во вторую гайку наливного шланга вставляем нужного диаметра резиновую прокладку.

Насос для мойки высокого давления своими руками в Гатчине: 500-товаров: бесплатная доставка, скидка-37% [перейти]

Партнерская программаПомощь

Гатчина

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Промышленность

Промышленность

Электротехника

Электротехника

Вода, газ и тепло

Вода, газ и тепло

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Насос для мойки высокого давления своими руками

1 258

1877

Насос перекачки топлива 12В для солярки 51 мм 30 л/мин с фильтром SKYWAY Тип: Минимойка, Размер:

В МАГАЗИНЕще цены и похожие товары

7 999

12900

Ринзер ополаскиватель для питчеров и молочников/мойка бокалов/мойка чашек/ с насосом высокого давления в комплекте

В МАГАЗИНЕще цены и похожие товары

Корпус насоса в сборе для мойки высокого давления ИНТЕРСКОЛ АМ-100/1400С Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

Насос помпа высокого давления, всасывающий, насос для дачи, насос для мойки машин, насос для колодца, насос садовый поверхностный

ПОДРОБНЕЕЕще цены и похожие товары

29 880

Плунжерный насос высокого давления IPG WW1513

ПОДРОБНЕЕЕще цены и похожие товары

22 150

Плунжерный насос высокого давления HAWK NHD1120G1

ПОДРОБНЕЕЕще цены и похожие товары

33 769

Плунжерный насос высокого давления EL1714

ПОДРОБНЕЕЕще цены и похожие товары

Головка насоса Alu FC RIC для мойки высокого давления KARCHER K 5.200 Silver (1.630-700.0)

ПОДРОБНЕЕЕще цены и похожие товары

Корпус насоса в сборе для мойки высокого давления ИНТЕРСКОЛ АМ-100/1400С Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

Насос шестерня 50Z для мойки высокого давления CHAMPION HP-6160 Совместимость: CHAMPION

ПОДРОБНЕЕЕще цены и похожие товары

36 686

Плунжерный насос высокого давления IPG WS102

ПОДРОБНЕЕЕще цены и похожие товары

20 860

Плунжерный насос мойки высокого давления HAWK HD 1417 Мощность: 6.12л.с., Производительность: 840л/ч

ПОДРОБНЕЕЕще цены и похожие товары

26 700

Плунжерный насос высокого давления для автомойки HAWK NMT1520CWR

ПОДРОБНЕЕЕще цены и похожие товары

Головка насоса Alu FC RIC для мойки высокого давления KARCHER K 5.600 (1.181-200.0) Совместимость:

ПОДРОБНЕЕЕще цены и похожие товары

Liminico / Мойка высокого давления BW 1212-M, 12В. Насос для дачи/Насос для колодца/Садовый, Liminico

ПОДРОБНЕЕЕще цены и похожие товары

Моющий аппарат PATRIOT GT520 Imperial [322306020] {Самовсасывающая, 120 бар, 1900 Вт, насос — алюминий, шланг — 5м, дополнительный фильтр в комплекте.

ПОДРОБНЕЕЕще цены и похожие товары

Корпус насоса для мойки высокого давления ИНТЕРСКОЛ АМ-120/1500С Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

Корпус насоса для мойки высокого давления ИНТЕРСКОЛ АМ-120/1500С Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

16 704

220 В автоматический насос для мойки автомобиля, водяной насос высокого давления для стандартной машины

ПОДРОБНЕЕЕще цены и похожие товары

Liminico / Мойка высокого давления BW 1212-M, 12В. Насос для дачи/Насос для колодца/Садовый, Liminico

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

22 500

Насос для мойки высокого давления Bounche 3WZ 1814CA Мощность: 10.19л.с., Производительность:

ПОДРОБНЕЕЕще цены и похожие товары

Моющий аппарат Patriot GT970 Imperial 322306097 индукционный двигатель, Самовсасывающая, 170 бар, 2600 Вт, насос — алюминий, шланг — 8 м бар: 151–200 бар, вт: 2600

ПОДРОБНЕЕЕще цены и похожие товары

16 940

Насос помпа JETTOS для мойки высокого давления 200bar Мощность: 7.47л.с., Производительность: 900л/ч

ПОДРОБНЕЕЕще цены и похожие товары

28 770

Насос высокого давления HAWK NMT 2120R (1450 об/мин) Производитель: HAWK

ПОДРОБНЕЕЕще цены и похожие товары

Насос для мойки высокого давления Champion HP6140 и HP8140 Бренд: CHAMPION, Совместимость: CHAMPION

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

39 000

Помпа UDOR ВКС 15/25 S Производительность — 15 л/мин, Давление — 240 бар, Мощность — 9,5 кВт, обороты двигателя — 1450 об/мин тип: насос, способ работы: электрический, вид перекачиваемой среды: неагрессивная жидкость

ПОДРОБНЕЕЕще цены и похожие товары

49 350

Насос высокого давления HAWK NMT1520EBR Производитель: HAWK

ПОДРОБНЕЕЕще цены и похожие товары

Головка насоса Alu FC RIC для мойки высокого давления KARCHER K 5. 200 (1.630-701.0) Совместимость:

ПОДРОБНЕЕЕще цены и похожие товары

30 170

Насос высокого давления HAWK NMT 1820RN (1450 об/мин) Производитель: HAWK

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

47 810

Насос высокого давления HAWK XLT 5415 IR (1450 об/мин) Производитель: HAWK

ПОДРОБНЕЕЕще цены и похожие товары

Насос высокого давления для автомойки Интерскол АМ-140/1700 Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

Корпус насоса для мойки высокого давления ИНТЕРСКОЛ АМ-140/1800С Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

21 840

Насос высокого давления HAWK NPM1525 (250 бар, 15 л/мин) Производитель: HAWK, Пропускная

ПОДРОБНЕЕЕще цены и похожие товары

23 860

Насос высокого давления Comet LW-K 3525S (13.4/190)

ПОДРОБНЕЕЕще цены и похожие товары

61 770

Насос высокого давления IPG W5015 (1450 об/мин)

ПОДРОБНЕЕЕще цены и похожие товары

35 070

Насос высокого давления IPG WS102 (1450 об/мин)

ПОДРОБНЕЕЕще цены и похожие товары

22 390

Насос высокого давления HAWK HD 1115R Мощность: 4.35л.с., Материал помпы: латунь

ПОДРОБНЕЕЕще цены и похожие товары

Комплект для мойки автомобилей Портативный водяной насос высокого давления на 12 В Устройство

ПОДРОБНЕЕЕще цены и похожие товары

Насос для мойки высокого давления Makita HW111 Бренд: Makita, Совместимость: Makita

ПОДРОБНЕЕЕще цены и похожие товары

Комплект для мойки автомобилей Портативный водяной насос высокого давления на 12 В Устройство

ПОДРОБНЕЕЕще цены и похожие товары

22 500

Насос для моек высокого давления HARD Производитель: КВТ, Пропускная способность: 0.9м³/час

ПОДРОБНЕЕЕще цены и похожие товары

31 630

Насос высокого давления Comet LW-K 3525 S для К500 (1450 об/мин, с регулятором, с датчиками TS)

ПОДРОБНЕЕЕще цены и похожие товары

Комплект для мойки автомобилей Портативный водяной насос высокого давления на 12 В Устройство

ПОДРОБНЕЕЕще цены и похожие товары

24 850

Насос для мойки высокого давления EVOLUTION E2B2014 (200 бар, 14 л/мин) Бренд: INTERPUMP,

ПОДРОБНЕЕЕще цены и похожие товары

Насос для мойки высокого давления MAKITA HW111 Совместимость: Makita

ПОДРОБНЕЕЕще цены и похожие товары

Поршневая направляющая насос K5 FC для мойки высокого давления KARCHER K 5. 600 (1.181-200.0)

ПОДРОБНЕЕЕще цены и похожие товары

Крышка корпуса насоса для мойки высокого давления ИНТЕРСКОЛ АМ-120/1500 Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

Насос высокого давления Ryobi R18PI-0 ONE+ 5133003931 Бренд: RYOBI

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

Крышка корпуса насоса для мойки высокого давления ИНТЕРСКОЛ АМ-120/1500 Совместимость: Интерскол

ПОДРОБНЕЕЕще цены и похожие товары

Насос помпа высокого давления BW 125-S, 12В, всасывающий, водоснабжение для дачи, насосы для дачи, насос для мойки машин, насос для колодца, насос садовый поверхностный, насосная станция для скважин, насос для дачного участка, насос для сада и огорода

ПОДРОБНЕЕЕще цены и похожие товары

Головка насоса Alu FC RIC для мойки высокого давления KARCHER K 5. 600 (1.181-200.0) Совместимость:

ПОДРОБНЕЕЕще цены и похожие товары

Штуцер для подключения шланга подачи воды (насос 3 клапана) для мойки высокого давления CHAMPION HP-1120

ПОДРОБНЕЕЕще цены и похожие товары

15 232

2021 электрический портативный насос высокого давления для очистки воды, мойка автомобиля Тип

ПОДРОБНЕЕЕще цены и похожие товары

30 170

Насос высокого давления HAWK NMT 2120RN (1450 об/мин) Производитель: HAWK

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Самодельный насос высокого давления из сантехники | Самоделки на все случаи жизни

Сегодня мы расскажем вам, как сделать насос высокого давления из пропиленовых труб и других материалов, которые легко приобрести в любом строительном магазине. С помощью такого насоса можно легко нагнать воздух в пневматическую винтовку или баллон от огнетушителя.

Итак, для начала нам потребуются:

  • Поршень и клапан насоса будет изготовлен из ниппеля от бескамерных шин или, как говорят в простонародье —  сосок, который можно купить в магазине автозапчастей
  • Штоком для поршня будет служить трубка из алюминия 12 мм в диаметре
  • Цилиндром будет армированная сантехническая ПП труба диаметром 20 мм
  • Далее нам потребуется водорозетка на ½ внутренней резьбы с обжимом на втором конце
  • Переходник из полипропилена на ½ наружную резьбу
  • Тормозной шланг, например, от Газели
  • Штуцер на 10 мм с ½ внутренней резьбой
  • И оставшаяся мелочевка – дощечка, эпоксидная смола ЭДП-1, заклепка, колпачок от соска.

Приступаем к изготовлению нашего насоса.

Ниппелю от бескамерки нужно придать форму конуса. Для этого фиксируем его в дрель и с помощью крупной наждачки, а затем мелкой точим до нужной формы.

Диаметр шляпки конуса должен быть на 21 мм, учитывая что диаметр нашей трубы составляет 20мм.

Край 12 мм алюминиевой трубы шершавим наждачкой, что придаст лучшую адгезию при склеивании.

Так как поршень вставляется в трубку, размечаем точку на 1 см выше его будущего расположения

Сверлим в этой точке небольшое отверстие, чтобы полез наконечник шприца

Обрабатываем сосок эпоксидкой и всовываем в трубку

Далее через дырку вставляем шприц и заполняем трубку эпоксидкой (желательно нагретую), чтобы она заполнила воздушные ниши.

Далее приступаем к цилиндру

Нам необходимо приварить фитинг к трубе. Но так как у нас нет специального паяльника для пропиленовых труб¸ то используем технологию сварки трением.

На переходник с полипропиленом на ½ нужно навертеть штуцер, а сам штуцер нужно зафиксировать в дрели.

Включаем дрель и засовываем штуцер в переходник – благодаря трению он прогреется и будет легче пролазить..

Берем другой сосок и отпиливаем от него «шляпку» до линии

Вставляем ниппель без шляпки в переходник

Заполняем свободное пространство эпоксидкой до уровня соска и оставляем сохнуть.

Переходим к изготовлению шланга.

Один конец отрезаем

На втором конце стачиваем резьбу с помощью наждака

У водорозетки спиливаем часть, как показано на рисунке ниже

Осторожно распиливаем отверстие сверлом на 9 – 9.5 мм

Чтобы избавиться в водорозетке от бесполезного объема – используем холодную сварку

После того как сварка высохнет, сверлим отверстия с двух концов водорозетки, чтобы отверстия встретились

Вставляем шланг, вставив уплотнительное кольцо и намазав конец шланга эпоксидкой

Фиксируем гайку водорозетки.

А пока этот элемент нашего насоса сохнет, вернемся к «нашим баранам», т.е. к цилиндру.

Полипропиленовую трубу (20 мм) укорачиваем на 5-7 см сантиметров по сравнению с алюминиевой трубой.

Посередине заглушки на пропиленовую трубу 20 мм высверливаем отверстие и закручиваем в него болт с гайкой

Дальше по принципу холодной сварки насаживаем заглушку на трубу.

Высверливаем отверстие в заглушке под нашу алюминиевую трубу

Чтобы воздух в поршень засасывался, высверливаем два отверстия в ПП трубке на расстоянии примерно 10 см от края

После чего вставляем шток в цилиндр, обрабатываем поршень смазкой из силикона и запихиваем его в цилиндр.

Вкручиваем трубу 20мм в переходник, залив щели эпоксидкой.

Далее, делаем коннектор из автомобильного ниппеля, чтобы нашим насосом можно было что либо накачать

Для этого нам понадобятся металлический колпачек от соска и заклепка

Заклепку фиксируем в шуруповерт или дрель и с помощью наждака стачиваем шляпку до 7 мм, а саму ножку до 3.5 мм

Прорезаем несколько насечек как на штуцере

Шланг нужно рассверлить сверлом на 4 мм

Теперь вставляем штуцер в заклепку. Смазываем клеем внутреннюю часть шланга и наконечник заклепки и вставляем в шланг, дополнительно укрепив сцепление за счет капроновой нити.

Приступаем к финальной сборке всего насоса

Уплотняем резьбу

Подкладываем резиновое колечко

Прикручиваем цилиндр к водорозетке, а ее, в свою очередь, фиксируем на доске с помощью саморезов.

Остается приделать ручку и можно проверять наш насос в действии!!

Получившийся насос выдает 30 атмосфер.

Можно повысить эффективность насоса, увеличив КПД до 60 атмосфер.

Об этом, а также более подробное видоописание смотрите ниже:

Как сделать водяной насос, который работает

Опубликовано: · Изменено: Автор: Allison · Этот пост может содержать партнерские ссылки · Этот блог приносит доход от рекламы способы, которыми вы можете сделать водяной насос для любой цели, для которой он вам нужен.

Руководства в этом списке очень информативны, и вы можете узнать гораздо больше, чем просто сделать простой водяной насос. Итак, без лишних слов, давайте перейдем к той части, где мы покажем вам наш огромный список проектов водяных насосов, сделанных своими руками.

1. Как сделать мощный водяной насос

Это простой водяной насос, который можно сделать из подручных средств, таких как водяной насос V12, рабочее колесо и трубы из ПВХ. Это замедленное видео, которое показывает весь процесс создания шаг за шагом, если вы будете следить с самого начала, вы не сможете ничего пропустить.

3. Водяной насос своими руками без электричества

Некоторым водяным насосам, которые вы можете купить в хозяйственных магазинах или в Интернете, потребуется электричество для их питания, тогда как этот проект «Сделай сам» поможет вам сделать простой водяной насос без электричества. . Хотите узнать больше, посмотрите описание видео, чтобы узнать больше о плане строительства

4. Водяной насос для аквариума своими руками

Вот водяной насос для тех, у кого есть аквариум. Вы можете сделать это с помощью аквариумного фильтра. Это мини-насос, поэтому не беспокойтесь о том, что он займет много места, а также его легко собрать с нуля.

5. Водяной насос своими руками

Это дешевый и простой в сборке водяной насос. Создатель использовал простые самодельные материалы, такие как пустая банка из-под кока-колы, пустая бутылка из-под воды, шланг или любая другая гибкая труба, которая у вас есть, провод, аккумулятор и несколько других электрических компонентов. Это водяной насос с электроприводом.

Нажмите, чтобы получить более подробную информацию

6. Солнечная водяная помпа своими руками

Как насчет этого руководства, солнечной водяной помпы, вы можете меньше беспокоиться о том, как вы собираетесь генерировать воду, когда у вас есть этот насос дома или для вашей фермы. Это очень легко сделать, и это можно сделать с помощью нескольких материалов для солнечной системы. Процесс изготовления прост для понимания

Щелкните, чтобы получить более подробную информацию

7. Как собрать водяной насос

Этот проект довольно прост в установке. еще больше. Этот водяной насос также стоит около 100 евро за материалы, а процесс изготовления очень прост.

Нажмите, чтобы получить более подробную информацию

8. Водяной насос из ПВХ своими руками

Вот еще один простой водяной насос, довольно простой в изготовлении, и для него требуется всего несколько материалов, таких как трубы из ПВХ, соединения из ПВХ, полный дроссельный клапан, пластиковое ведро на 5 галлонов и многое другое. Процесс настройки прост.

Щелкните для получения более подробной информации

9. Как сделать водяной насос для буровой установки

С помощью этого руководства вы сможете сделать простой и эффективный небольшой водяной насос для буровой установки с трубами из ПВХ, торцевыми крышками и другими легкодоступными деталями. материалы. Вы можете просмотреть видео и посмотреть, как создатель строит это с нуля, или вы можете проверить план здания по ссылкам в описании.

10. Мини-водяной насос своими руками

Этот мини-водяной насос не требует большого количества материалов и инструментов, вам просто нужны крышки от бутылок с водой, двигатель DC 180, батарея 6 В и листы ПВХ.

11. Самодельный простой водяной насос со старым компрессором

Как насчет того, чтобы сделать простой водяной насос из старого компрессора от холодильника, который у вас только что завалялся, а теперь примените его с пользой. Процесс создания прост и легок для отслеживания и настройки с нуля.

12. Как сделать водяной насос на бесплатной энергии

Взгляните на этот мощный водяной насос, он состоит из двух турбомашин, насоса и турбины. Существуют и другие центробежные детали, необходимые для процесса изготовления: крыльчатка, двигатель, всасывающая или нагнетательная труба и корпус, в котором будут размещаться компоненты.

15. Как сделать центробежный водяной насос

Это еще один замечательный проект с двумя способами изготовления центробежного водяного насоса. Вам понадобится улитка, крыльчатка, выпускная и всасывающая трубы на каждом конце и двигатель. Во втором методе используются трубы из ПВХ, несколько кусков дерева, двигатель и некоторые другие материалы.

Нажмите, чтобы узнать подробности

16. Водяной насос своими руками

Руководство научит вас, как сделать простой 6-дюймовый водяной насос с двигателем для сельскохозяйственной машины. Этот проект может работать на вас только в том случае, если у вас есть двигатель или вы живете рядом с ним.

17.

Установка дешевого водяного насоса

Вот дешевый водяной насос. для тех, кто не хочет тратить много на материалы для процесса. Этот проект также отлично подходит для начинающих, чтобы познакомиться с DOS и что нельзя делать с водяным насосом.

18. Ручной водяной насос своими руками

Этот проект настолько прост, что школьники могут выполнить его в качестве проектной работы. Процесс изготовления прост. Необходимые материалы, такие как трубы из ПВХ, отводы, тройники и многое другое, легко найти.

19. Самодельный водяной насос

Вот самодельный водяной насос, который легко сделать из простых и несложных материалов, таких как двигатель постоянного тока от 12 В до 24 В и торцевая заглушка для трубы из ПВХ. В описании видео есть ссылка на то, где можно недорого купить эти материалы.

20. Мини-водяной насос своими руками

Итак, эта идея мини-водяного насоса предназначена для тех, у кого есть 3D-принтер. Создатель спроектировал и изготовил детали водяного насоса на своем 3D-принтере, что значительно упростило процесс установки. Если вы решите купить 3D-машину для этого проекта, ознакомьтесь с руководством, чтобы узнать больше о том, как настроить машину для использования.

Щелкните для получения более подробной информации

21. Эффективный водяной насос своими руками

Вот производительный водяной насос, но он выглядит слишком фальшивым и излишне сложным. Хотя это отличный водяной насос, когда вы его используете, он занимает так много места, издает много шума и его нельзя переносить с одного места на другое. Этот проект идеально подойдет, если вы хотите построить водяной насос, который будет использоваться на постоянной основе.

Щелкните для получения более подробной информации

22.

Водяной пистолет с электронасосом

Вот оригинальный водяной насос, похожий на пистолет. Во-первых, вам нужно распечатать корпус пистолета на 3D-принтере, и если у вас нет 3D-принтера, то это руководство вам не подойдет. Для тех, у кого есть 3D-принтер, вам также понадобятся силиконовые трубки. Небольшой насос, литий-ионный аккумулятор, пистолет для горячего клея, паяльник и многое другое. Процесс изготовления прост.

Щелкните для получения более подробной информации

23. Водяной насос SP своими руками

Чтобы сделать этот водяной насос SP, вам понадобятся 3 водяных клапана, наружный корпус трубы из ПВХ, заглушка из ПВХ, несколько герметичных уплотнений и многое другое. материалы, которые очень важны для процесса изготовления. Этот водяной насос достаточно эффективен и может прослужить долгое время.

Щелкните для получения более подробной информации

Заключение

На сегодня это все, что касается создания эффективных, экономичных и долговечных водяных насосов. Всегда ожидается легкая в изготовлении часть, ни одно из руководств по их проекту «Сделай сам» не является сложным, поэтому вы можете выбрать то, что соответствует вашим потребностям, и начать сборку.

Спасибо, что заглянули, привет.

Взаимодействие с читателем

Центробежный насос своими руками. Как сделать насос из дерева

Узнайте, как построить базовый центробежный насос, а также протестируйте конструкции лопастей с помощью вычислительной гидродинамики. Вы также можете скачать шаблоны в формате PDF для этого насоса ЗДЕСЬ.

SimScale обеспечивает мгновенный доступ к вычислительной гидродинамике (CFD), а также к анализу методом конечных элементов (FEA) для более чем 200 000 пользователей. SimScale переместила технологию высокоточного физического моделирования из сложного и непомерно дорогого настольного приложения в удобное облачное приложение, доступное через модель ценообразования на основе подписки.

Попробуйте SimScale бесплатно:➡️ https://bit. ly/2N9Ugmt

Поскольку это облачное приложение, установка не требуется, просто зарегистрируйтесь на веб-сайте для получения бесплатной учетной записи сообщества, прежде чем приобретать годовой план. См. цены:➡️ https://bit.ly/2BnbHNA Веб-семинары по CFD и FEA по HVAC, промышленному и турбомашинному оборудованию:➡️ https://bit.ly/3diSiuD Блог SimScale, посвященный отраслевым применениям и советам по проектированию ➡️ https://bit.ly /3ddwtx

Учебное пособие по SimScale:➡️ https://bit.ly/2Yhws6A

Прокрутите вниз, чтобы просмотреть учебное пособие на YouTube.

Как сделать насос

Насос

Это насос, который мы построили. Это насос центробежного типа, изготовленный в основном из дерева и пластика и приводимый в движение двигателем постоянного тока с регулятором скорости с широтно-импульсной модуляцией. Затем мы запустили насос на разных скоростях, чтобы посмотреть, как он работает.

Демонстрация насоса

Как видите, этот насос используется в системе с разомкнутым контуром, перекачивая воду между резервуаром, насосом и обратно в тот же резервуар. Это аналогичная установка на стороне конденсатора чиллера с водяным охлаждением, который используется для крупномасштабного кондиционирования воздуха в высотных коммерческих зданиях. Вода проталкивается через теплообменник чиллера, чтобы забрать нежелательное тепло из здания, а затем направляется в градирню на крыше, вода распыляется, чтобы выпустить тепло в атмосферу, а теперь уже более холодная вода. собирается в поддоне градирни и возвращается обратно в чиллер, чтобы собрать больше тепла.

Аналогично стороне конденсатора чиллера с водяным охлаждением

Используя эту систему, мы поддерживаем одинаковое давление всасывания на входе насоса.

Поддержание постоянного давления

Если насос нагнетает воду в отдельный резервуар, уровень воды на входе будет меняться, как и давление, что приведет к изменению производительности насосов. Чтобы бороться с этим, нам нужно было бы долить такое же количество воды, которое было удалено. Таким образом, проще вернуть воду обратно в тот же резервуар.

Вернуть воду обратно в бак

Центробежный насос довольно прост и состоит всего из нескольких частей. Основным из них является корпус насоса. Рабочее колесо. Вал. Вход и выход. Некоторые подшипники и электродвигатель.

Центробежный насос

Наша конструкция выглядит так. У нас есть корпус насоса, рабочее колесо и вал. Несущий дом. Вход и выход и электрический двигатель постоянного тока.

Наша конструкция насоса

Конструкция насоса

Чтобы сохранить простоту конструкции, мы решили использовать легкодоступные материалы. Для корпуса помпы мы использовали морскую фанеру, это прочный материал, который формируется на водостойком клее, с ним легко работать, и его часто используют для постройки лодок. Мы хотели иметь возможность заглянуть внутрь насоса во время его вращения, поэтому решили использовать толстый лист акрила с резиновым уплотнением между ним и корпусом насоса. Для крыльчатки мы снова использовали акрил, потому что с ним легко работать и его можно сплавить с помощью растворителя для образования прочного соединения. Вал изготовлен из резьбового стержня из нержавеющей стали с нержавеющими стопорными гайками. Мы использовали нержавеющую сталь, потому что крыльчатка будет погружаться в воду, а нержавеющая сталь более устойчива к ржавчине по сравнению с мягкой сталью. Трубы были изготовлены из ПВХ, потому что он дешев и имеет очень низкий коэффициент трения. Фурнитура в основном была сделана из меди просто потому, что она была в наличии в нашем местном магазине. Для привода насоса мы использовали двигатель постоянного тока 775 с частотно-регулируемым приводом.

Используемые детали

ШИМ-регулятор скорости: http://engineerz.club/pwm-speed-control

775 Двигатель: http://engineerz.club/775-motor

Соединение двигателя: http://engineerz.

Резьбовой стержень: Резьбовой стержень M8 из нержавеющей стали

Дерево: Морская фанера 12 мм

Акриловый лист: 12 мм http://engmind.info/acrylic-sheet

Источник постоянного тока: http:// electricl.info/DC-Bench-Power-…

Стакан для воды: https://amzn. to/2NcnMIh

Трубка: барьерная труба 22 мм, ПВХ

Уплотнение: 2 мм, черная резина

Трубка с лезвием: наружный диаметр 50 мм, акриловая трубка

Теперь, когда мы выбрали материалы, осталось спроектировать насос. В центробежных насосах используется улитка, которая представляет собой расширяющийся канал вокруг рабочего колеса, который преобразует скорость воды в давление, а также позволяет развивать скорость потока.

УлиткаОбъяснение

У нас уже было несколько дисков диаметром 70 мм для крыльчатки, поэтому мы взяли за основу нашу улитку и набросали грубую форму улитки в САПР.

Конструкция крыльчатки

Для проектирования лопастей крыльчатки у нас есть 3 основных варианта. Лопасти могут быть изогнутыми назад, прямыми или изогнутыми вперед. Чтобы упростить сборку конструкции, мы решили использовать отрезки 50-миллиметровой акриловой трубы для формирования изгибов лопастей. Размеры трубы означают, что на крыльчатку можно установить только 5 лопастей. Мы только что использовали инверсию этой конструкции для рабочего колеса с загнутыми вперед лопатками. Для прямого дизайна мы также будем использовать 5 лезвий, сделанных из тонкого листа акрила.

Конструкция крыльчатки

Оценка производительности каждой конструкции крыльчатки насоса

Для оценки производительности каждой конструкции крыльчатки насоса мы использовали платформу SimScale CAE, которая любезно спонсировала это видео. SimScale обеспечивает мгновенный доступ к онлайн-вычислениям гидродинамики, а также к анализу методом конечных элементов через удобное облачное приложение, доступное по простой модели подписки. Вы можете бесплатно попробовать программное обеспечение и редактировать общедоступные проекты на simscale.com через их учетную запись сообщества или создавать частные проекты с расширенными функциями через свои профессиональные, групповые или корпоративные учетные записи. Если вы хотите попробовать это программное обеспечение самостоятельно, нажмите ЗДЕСЬ.

Simscale

Итак, после того как мы спроектировали корпус насоса и различные конструкции крыльчатки в САПР, они затем импортируются в SimScale для анализа. Мы не знаем всех параметров с самого начала, но это нормально, потому что мы можем делать предположения и одновременно запускать различные рабочие точки, чтобы увидеть, как насос будет работать в широком диапазоне. Например, скорость вращения, выходное давление, расход и т. д.

После настройки и запуска нашего моделирования в SimScale для различных типов крыльчаток мы можем сравнить результаты.

Сравнение результатов

Сравнение результатов

Когда мы сравниваем результаты бок о бок в отношении давления, конструкция с загнутыми назад линиями имеет хороший переход от центра к краям, где давление наибольшее, поэтому скорость вращения в статическое давление, это то, что нам нужно для работы насоса. Прямая лопасть не имеет такого плавного перехода, в центре образуются карманы низкого давления, которые будут влиять на работу лопастей. Крыльчатка с загнутыми вперед лопатками дает самые впечатляющие результаты с большими областями низкого давления в центре и резкими перепадами давления к концам. Итак, из этого мы видим, что рабочее колесо с загнутыми назад лопатками должно быть наиболее эффективным при преобразовании скорости в давление.

Если мы более внимательно посмотрим на загнутую назад крыльчатку, то увидим, что эта конструкция не идеальна и требует тонкой настройки. Вокруг обоих кончиков каждой лопасти есть области, которые можно улучшить, чтобы уменьшить потери.

Пристальный взгляд на загнутую назад крыльчатку

Затем, если мы изменим вид, мы увидим, что между лопастями есть области концентрированного давления. Это приводит к рециркуляции внутри насоса. Мы могли бы использовать кожух, чтобы уменьшить это и улучшить производительность, и мы можем снова запустить его в моделировании, чтобы количественно оценить его влияние.

Области концентрированного давления

Чтобы действительно спроектировать эту конструкцию, мы хотели бы запустить несколько симуляций с лопастями разной толщины, с разными углами лопастей, рабочими колесами разного диаметра, а также с количеством лопастей, чтобы найти оптимальную конструкцию. Но пока этого достаточно, так как это простой проект.

Конструкция

Чтобы построить насос, я взял несколько деревянных листов шириной 145 мм, высотой 170 мм и толщиной 12 мм.
Мы распечатали наш рисунок спирали, затем с помощью триммера вырезали бумагу по размеру и приклеили ее к дереву, чтобы использовать в качестве шаблона. Чтобы сэкономить время, мы скрутили два листа вместе, а затем использовали лобзик, чтобы аккуратно вырезать центр из шаблона. С удаленным центром мы можем видеть форму улитки насоса.

Шаблон улитки

Затем мы приклеили шаблон для задней пластины к другому листу дерева и использовали кольцевую пилу, чтобы удалить часть внутреннего сегмента. Это позволяет нам вставить лезвие пилы и вырезать центр.

Задняя пластина

Сделав основные части корпуса насоса, мы использовали немного сильного столярного клея, чтобы сформировать уплотнение между каждым из листов, и оставили их затвердевать. Как только это было готово, мы скрутили все три листа вместе и использовали напильник и наждачную бумагу, чтобы обеспечить гладкую внутреннюю поверхность.

Основные детали, склеенные вместе

Для передней обложки мы снова вырезали бумажный шаблон и приклеили его на лист прозрачного акрила. Он будет прикручен к корпусу насоса, поэтому мы просверлили несколько отверстий с помощью сверла, диаметр которого был немного больше, чем диаметр болтов. Затем мы использовали кольцевую пилу диаметром 22 мм, чтобы сделать отверстие в материале для впускной трубы из ПВХ. Чтобы попытаться обеспечить плотное прилегание, мы взяли немного дерева и подпилили его, пока оно не войдет в трубу из ПВХ. Затем мы нагрели трубу с помощью тепловой пушки до тех пор, пока она не стала пригодной для отправки по почте, и надвинули на нее переднюю крышку, чтобы она образовала уплотнение. Затем он был покрыт горячим клеем внутри и снаружи.

Уплотнение сформировано

Между передней частью корпуса и улиткой насоса нам нужно резиновое уплотнение, для этого мы используем лист резины толщиной 2 мм, на котором мы обвели контур улитки, а затем вырезали его, чтобы мы могли видеть внутреннюю часть, обеспечивая при этом уплотнение по краю.

Резиновое уплотнение

Для крыльчатки мы взяли акриловый диск диаметром 70 мм и нашли центр с помощью калибра центра на комбинированном наборе. Затем мы просверлили диск с помощью сверла того же диаметра, что и резьбовой вал.

Акриловый диск

Чтобы сформировать лезвия, мы взяли 50-миллиметровую акриловую трубку, а затем плотно обернули и обклеили ее белой бумагой, убедившись, что края выровнены. Лопасти имеют высоту 20 мм, поэтому мы измерили ее на трубе и использовали край бумаги, чтобы провести линию по окружности. Затем мы разрезали по линии, чтобы удалить нужный нам участок, а затем поместили этот сегмент на конструкции крыльчатки, чтобы отметить начальную и конечную точки. Эти сегменты просто отрезаются от трубки, образуя лезвие.

Acrylic TubeMarking Start and End Points

Теперь, когда все лезвия обрезаны, мы взяли немного растворителя и нанесли его на основание каждого лезвия, прежде чем перемещать лезвие в требуемое положение. Растворитель в основном плавит материалы, поэтому они сплавляются вместе и образуют очень прочное соединение.

Лопасти

Для корпуса подшипника мы снова вырезаем шаблон из CAD и приклеиваем его к куску дерева. Как только это было установлено, мы прикрепили его к еще двум кускам дерева и использовали кольцевую пилу, чтобы вырезать отверстие, в котором будут сидеть подшипники. Затем мы склеили дерево вместе, а также соединили их винтами.

Корпус подшипника

Когда клей высох, мы использовали напильник, чтобы удалить лишний клей и расширить отверстие, чтобы подшипники плотно прилегали. Затем мы поместили два подшипника и прокладку на вал с резьбой и вдавили их в нужное положение.

Фиксация крыльчатки на месте

Для вала мы использовали несколько стержней с резьбой из нержавеющей стали, а также несколько фланцевых стопорных гаек, чтобы удерживать крыльчатку на месте. С временно установленным лезвием мы видим, что оно хорошо вращается, и есть небольшой зазор между лезвием и стенкой корпуса подшипника.

Спиральный корпус и корпус подшипника были склеены вместе, чтобы образовать уплотнение между материалами, а затем скреплены несколькими удлиненными винтами. Древесину покрыли белой грунтовкой и несколькими слоями гидроизоляции.

Спиральный корпус и корпус подшипника

Для сборки насоса мы поместили вал и рабочее колесо в корпус и быстро прокрутили его, чтобы проверить. Затем мы использовали фланцевую гайку и обычную гайку сзади, чтобы зафиксировать их на месте. Это предотвращает движение крыльчатки вперед и назад, но также позволяет нам снять ее позже.

Сборка насоса Сборка насоса

Для крепления крышки к корпусу насоса мы использовали саморезы, а также металлическую и резиновую шайбы. Эти шайбы используются для уменьшения нагрузки на акриловый лист, чтобы он не трескался. Именно поэтому мы использовали сверло, которое было немного больше, чем диаметр винта.

Прикрепление крышкиКрышка

Для выхода мы просто вставили 22-миллиметровую трубу и добавили кусок резины, чтобы создать плотное соединение, а затем покрыли их горячим клеем, чтобы зафиксировать на месте. Затем мы установили манометр на входе и выходе насоса, чтобы провести некоторые измерения.

Насос приводится в действие двигателем постоянного тока 775

Насос приводится в действие двигателем постоянного тока 775, который управляется с помощью ШИМ-регулятора скорости. Затем два других провода подключаются к блоку питания стенда. Простой циферблат регулирует скорость двигателя. Затем эти детали были установлены на задней части двигателя и соединены с валом с помощью муфты.

Кстати, мы рассмотрели, как работают двигатели постоянного тока – Смотреть ЗДЕСЬ , а также широтно-импульсную модуляцию Смотреть ЗДЕСЬ.

Тестирование насоса

Система с разомкнутым контуром

Для тестирования насоса мы сделали простую установку с разомкнутым контуром. У нас есть резервуар для воды и труба из ПВХ, которая проходит через изгиб, через шаровой кран и затем во впускное отверстие насоса. Насос приводится в действие двигателем постоянного тока и регулятором скорости, который питается от источника питания стенда. Затем выходное отверстие насоса поднимается вверх через несколько изгибов и возвращается в питающий резервуар. Затем мы использовали чашку с водой для измерения скорости потока.

Измерение расхода

Теперь, как мы видим, насос работает достаточно хорошо. Мы справились со скоростью около 16 литров в минуту при максимальном потоке, но инструменты и методы, которые мы использовали для тестирования насоса, были недостаточно точными, чтобы сравнивать их с нашими симуляциями.

Необходимы расчеты

Во-первых, манометры не показывали никакого давления, что делает оценку производительности насосов практически невозможной, поэтому вместо этого ее придется выполнять путем ручного расчета и больших допущений. Были небольшие утечки из помпы, большинство из них можно было устранить водостойкой смазкой, но, к сожалению, в то время у нас их не было. Чашка для воды не совсем точный инструмент, но это все, что у нас есть, так что нам придется это сделать. Большой проблемой, с которой мы столкнулись, была кавитация.

Воздух внутри крыльчатки

Как вы можете видеть, внутри крыльчатки находится воздух, и уровень кавитации увеличивается с увеличением скорости. Этот воздух всасывается из небольших зазоров вокруг впускного патрубка из-за области низкого давления, создаваемой в районе отверстия крыльчатки. Мы также думаем, что возвратная вода, попадающая в бак, вызывает небольшие пузырьки в подаче. Теперь это рабочий прототип, поэтому подобные проблемы ожидаются, и теперь, когда мы знаем о проблемах, мы можем исправить их в будущей модели.

Как работают насос и рабочие колеса?

Производительность

Итак, как показали себя насос и рабочие колеса. Во всех конструкциях мы видим, что поток в системе не развивался до тех пор, пока вал не достиг скорости около 1000 об/мин. Сравнивая результаты трех различных крыльчаток, мы видим, что крыльчатка с загнутыми назад лопатками была наиболее эффективной. Это потому, что каждый ватт потребляемой электроэнергии можно было преобразовать в более полезную механическую работу, что приводит к более высокой скорости потока по сравнению с другими конструкциями.

Наименее эффективной конструкцией была крыльчатка с загнутыми вперед лопатками, за которой последовала крыльчатка с плоскими лопастями.

Эффективность насоса

Для оценки эффективности насоса мы попытались учесть потери электродвигателя. Из данных производителей видно, что минимальный КПД составляет около 40%, а максимальный — около 72%, однако оба эти показателя рассчитаны для условий без нагрузки, и очевидно, что наш двигатель находится под нагрузкой. Но мы будем использовать эти цифры только для того, чтобы получить расплывчатую оценку.

Эффективность импеллера с загнутыми назад лопатками

Принимая это во внимание, мы видим, что пиковая эффективность импеллера с загнутыми назад лопатками находится в диапазоне от 15,4 до 27,8 процентов. Прямые лезвия составляли от 13,3 до 23,9 процента, а изогнутые вперед лезвия — от 12,5 до 22,57 процента. Однако это приблизительные цифры, потому что в данных и измерениях много неточностей, и, как мы знаем, если вы вводите неверные данные, вы получаете плохие результаты

Как сделать собственную аэропонную систему высокого давления

Сбор информации о HPA очень важен перед созданием собственной системы. Мы можем многому научиться на чужих ошибках и просто избежать душевных страданий. Зачем проходить школу тяжелых ударов, если кто-то уже это сделал? Наша проблема заключается в том, что мы знаем, какая информация является хорошим советом, а какая — плохим. Итак, давайте поговорим о некоторых моих исследованиях здесь.

Прежде всего давайте проясним, что настоящая аэропоника — это высокое давление. Это оказывается более сложным, но наиболее полезным, когда речь идет о росте растений.
[sc:AD2]
Разработка HPA восходит к 1970 году. Однако НАСА произвело революцию в 1990-х, заявив, что это наиболее эффективный способ выращивания растений в космосе. Многие исследования доказали преимущества выращивания растений в аэропонной системе как на Земле, так и в космосе.

Вот некоторые из преимуществ – ПЛЮСЫ:

  1. При этом используется на 98 % меньше воды, чем при использовании традиционных методов выращивания
  2. Используемые питательные вещества составляют 1/3 количества, необходимого для гидропоники и методов выращивания в почве
  3. Мы можем посадить больше растений на более близком расстоянии друг от друга
  4. Любой грунт не требует затрат
  5. Некоторые культуры могут давать до четырех урожаев в год вместо двух.

Несмотря на то, что аэропоника звучит великолепно, есть несколько недостатков – МИНУСЫ:

  1. Необходимо приобрести больше деталей или деталей по сравнению с другими методами выращивания
  2. Используется дорогой насос высокого давления
  3. HPA требует тщательного контроля и, возможно, частого обслуживания, в основном из-за засорения распылительной головки из-за накопления солей.
  4. Работа системы зависит от электричества
  5. Относительно кратковременные сбои системы могут привести к потере всего урожая за считанные минуты, а не часы.

Теперь поговорим об особенностях построения системы HPA (аэропоники высокого давления).

В основном существует два типа аэропоники

Одна, которую НАСА произвело HPA ( Аэропоника высокого давления ), и LPA ( Аэропоника низкого давления ) более дешевая система. Системы LPA чаще всего используются и строятся домашними мастерами.

В системах LPA используется стандартная пара насоса Magdrive с несколькими трубками из ПВХ или трубками, а также несколько миниатюрных спринклерных головок. Струя воды из разбрызгивателя LPA состоит из крупных капель, которые окружают корни растений. LPA обычно работают в системе 24 часа и 7 дней в неделю, постоянно смачивая корни. Работает хорошо, дешев и прост в сборке. Однако они не так эффективны, как системы HPA.

Системы HPA должны работать при высоком давлении, обычно выше 80 фунтов на квадратный дюйм, в идеале 100 фунтов на квадратный дюйм. Высокое давление используется для распыления воды через небольшое отверстие для создания капель воды диаметром 50 микрон или меньше. Один микрон — это одна миллионная часть метра. Средний диаметр человеческого волоса составляет 80 микрон. Итак, мы говорим о действительно крошечной капле воды. HPA также должен работать с очень точным временным циклом. HPA может работать от 1 до 5 секунд, а затем отключаться от 3 до 5 минут. Для управления временным интервалом и создания тумана надлежащего размера требуются специальные компоненты.

Размер капель

Исследования НАСА показали, что растения более охотно поглощают питательную воду в каплях размером от 5 до 50 микрон более эффективно, чем капли любого другого размера. Размер капель воды имеет решающее значение для поддержания аэропонного роста. Слишком большая капля воды означает, что корневой системе доступно меньше кислорода. Слишком мелкие капли воды, такие как те, которые генерируются ультразвуковым распылителем, производят чрезмерное количество корневых волосков, не развивая боковую корневую систему для устойчивого роста в аэропонной системе.

В обзоре, HPA требуют высокого давления для правильной работы для получения оптимального размера капель 50 микрон от господ. Кроме того, HPA нужны точные таймеры с точностью до секунд.

Компоненты нашей системы:

Как упоминалось ранее, NASA показало, что растения более охотно поглощают воду размером от 5 до 50 микрон. Следовательно, именно для этого понимания HPA (аэропоника высокого давления) более эффективна, чем наиболее распространенная система аэропоники низкого давления.

Опять же, для достижения оптимальных условий для развития растений требуются некоторые основные компоненты и инструменты.
Основные компоненты нашего HPA:

  1. Водяной насос высокого давления
  2. Аккумулятор предварительного давления
  3. Электрический соленоид, подключенный к регулируемому реле времени
  4. Реле давления
  5. Мистер форсунки

Водяной насос высокого давления

Для аэропоники высокого давления требуется НАСОС, который может производить достаточное давление для создания капель идеального размера от 20 до 50 микрон. Эти насосы, как правило, представляют собой диафрагменные насосы или бустерные насосы обратного осмоса. Насос должен производить постоянное давление 80 фунтов на квадратный дюйм. при необходимом потоке питательных веществ. Так что ищите насос, который может генерировать 100 фунтов на квадратный дюйм или более. Некоторые используют насос Aquatec 8800 RO Booster. Он может производить максимум 150 фунтов на квадратный дюйм, так что у вас есть игровая комната. Он относительно дешев по сравнению с другими насосами и работает тише. Бустерный насос Aquatec 6800 RO также является хорошим вариантом, поскольку он может создавать давление 100 фунтов на квадратный дюйм. Однако убедитесь, что вы покупаете его с правильным регулятором, и он установлен на 80–100 фунтов на квадратный дюйм. Его потом сложно изменить.
Этот насос будет работать с большинством умеренных систем с аккумулятором. Для более крупных систем HPA или если вы планируете расширить свою систему в будущем, купите насосы Shur-flow. Они используются в средствах для чистки ковров и машинах с газировкой и являются надежным брендом.

Аккумуляторный бак с предварительным давлением

Эти баки используются во многих домах на колодезной воде и в туристических прицепах (RV) для поддержания давления воды в трубах. Они. предотвратить перегрузку насоса каждый раз, когда требуется вода из крана.
Эти аккумуляторные баки имеют резиновую камеру, которая может расширяться и сжиматься под действием воды и давления. Этот пузырь создает два пространства в резервуаре; один из жидкости и один из сжатого воздуха.

Немного физики. Вы не можете сжать воду, но вы можете сжать воздух. Если баки-аккумуляторы были заполнены до самого верха, вы обнаружите, что у вас не будет давления воды, чтобы слить воду. Таким образом, чтобы эти резервуары работали, в резервуаре всегда должно быть какое-то пространство сверху, чтобы удерживать только воздух для создания давления.

Как только насос наполнит его водой, аккумулятор сможет выпускать воду под давлением, используя давление воздуха в качестве движущей силы для выталкивания воды при открытии крана.

Итак, вы можете подумать, зачем нам бак, если у нас есть насос, который может создавать давление воды для системы ГВД? Зачем тратить время и деньги на аккумуляторный бак?

Ну, давай посмотрим, почему?

Насос, безусловно, является самой дорогой частью HPA, поэтому продление срока службы насоса сократит долгосрочные затраты. Таким образом, первое преимущество резервуара заключается в том, что он снижает усталость и требования к насосу, меньше использования, больше срока службы насоса, это так просто.
Но что еще более важно, накопительный бак служит еще одной цели, создавая мгновенное и постоянное давление после открытия соленоида, чтобы распылительные головки могли работать в течение коротких интервалов с точным давлением, они должны производить капли размером от 30 до 50 микрон. Если бы насос был напрямую подключен к вашим господам, а не через накопительный бак, был бы короткий период времени, когда давление было бы ниже 100 фунтов на квадратный дюйм, и это медленное начальное давление создавало бы капли размером больше, чем наш диапазон 50 микрон. .

Примерами некоторых аккумуляторных баков являются баки Well-x-trol. Они специально разработаны для того, чтобы делать именно то, что мы хотим от HPA. Некоторые распространенные имеют размер около 2 галлонов, однако вы можете использовать другие размеры. Меньшие экономят место или больший бак, чтобы насос имел меньше рабочих циклов.
Что следует учитывать при выборе размера резервуара
Имейте в виду, что для больших резервуаров, чем больше резервуар, тем более «застойным» может стать раствор, если вы увеличите его размер до требований системы, потому что один и тот же раствор будет находиться в резервуаре в течение длительного времени. времени.

Большие баки требуют больше раствора. Поэтому, если вам нужно заменить питательные вещества до того, как резервуар опустеет, они будут потрачены впустую, если их нельзя будет переработать. Как только вы добавляете воду к своим питательным веществам, она становится летучей и начинает разрушаться. Поэтому проконсультируйтесь с поставщиком и спросите, каков срок службы смешанного раствора.

Резервуары меньшего размера вмещают меньше при заданном давлении и имеют тенденцию к быстрому падению, если ваша система предъявляет высокие требования. Это заставит ваш насос работать чаще.

***ВНИМАНИЕ: Всегда устанавливайте клапан сброса давления на гидроаккумулятор. Если насос или реле давления неисправны и не отключаются должным образом, бак может превратиться в бомбу и взорваться. Клапан сброса давления предотвратит повышение давления сверх определенной точки. Это очень важная функция безопасности!

Электрический СОЛЕНОИД

Электрический СОЛЕНОИД — это просто элемент в HPA, который запускает и останавливает подачу воды в систему при включении и выключении таймера. Это запорный клапан с электронным управлением. Вы подключаете соленоид к цепи реле таймера. Таймер будет контролировать, когда соленоид открывается и закрывается, и когда растения получают свои питательные вещества.
Эта система мало чем отличается от автоматической системы полива газонов. Так что, если вы разбираетесь в системе газонов, вы знаете, что это такое.

Таймеры для работы соленоида лучше всего подходят, если они имеют точность до 1 секунды для времени «включения» и времени «выключения» в диапазоне минут. Одним из используемых таймеров является таймер повторного цикла ART DNe, но можно использовать и многие другие бренды. Я планирую построить свой таймер на основе Аурдионо.

РЕЛЕ ДАВЛЕНИЯ.

Этот компонент контролирует давление во всей системе. Он либо приобретается отдельно, либо встраивается в насос как единое целое. Aquatec 8800 не имеет реле давления, поэтому обязательно приобретите его отдельно.

Реле давления сообщает насосу, при каком давлении включать и при каком выключать. Это так просто. Что делает, так это определяет давление воды в линии, и когда давление низкое, он включает электричество для насоса, так как насос работает, давление поднимается. Как только давление достигает заданного значения, реле давления отключает электричество. Насос перестает работать.
Если вы хотите, чтобы ваш гидроаккумулятор находился под максимальным давлением 100 фунтов на квадратный дюйм, но не ниже, скажем, 80 фунтов на квадратный дюйм, тогда вы устанавливаете реле давления так, чтобы насос включался при 80 фунтах на квадратный дюйм и выключался при 100 фунтах на квадратный дюйм. Опять же, довольно просто.

Компания Aquatec производит реле давления, специально предназначенные для насосов обратного осмоса, и они могут быть предварительно настроены на отсечку 80 фунтов на квадратный дюйм, как раз то, что вы хотите использовать.

The Spray Misters

Распыление достигается за счет подачи воды через форсунки под высоким давлением. Форсунки бывают с разными схемами распыления и отверстиями. Форсунки и отверстия большего размера снижают вероятность засорения, но для работы и обеспечения высокой скорости потока требуется давление. Это нехорошо, если мы пытаемся сэкономить на питательных веществах и эксплуатационных расходах.

Выбор форсунок, создающих капли необходимого размера, обеспечит адекватное покрытие при заданной скорости и давлении. Для большинства применений HPA выберите полноконусную форсунку.

Размер капель в данном спрее может варьироваться от субмикрона до тысяч микрон. Эти капли относятся к разным классификациям. Для HPA используется классификация мелкодисперсного распыления от 10 до 100 мкм.

Стационарные сопла имеют определенные диапазоны скорости или давления эффективности. Это связано с тем, что сопла более высокого давления имеют большие скорости. Здесь нужна осторожность. Такие скорости способны срезать тонкие корневые волоски в системе HPA. Так что держитесь подальше от этих типов насадок.

Используйте мелкоячеистый фильтр перед запотеванием форсунок, чтобы предотвратить засорение.
Гидрораспыление воды и питательных растворов до размера капель 5–50 микрон Распыление. Струйные сопла с отверстием 0,025″, работающие под давлением от 80 до 100 фунтов на квадратный дюйм, должны подавать капли размером 5–50 микрон со скоростью 0,08 фл. унция в секунду.

Гидрораспыление воды и питательных растворов до капель размером 5-25 микрон. Распылительная форсунка
с отверстием 0,016 дюйма, работающая при давлении от 80 до 100 фунтов на квадратный дюйм, должна подавать капли размером 5–25 микрон со скоростью 0,04 фл. унция в секунду.

Готов поспорить, многое предстоит понять

Поначалу эта система может показаться вам непосильной. Я не могу сказать вам, сколько часов мне потребовалось, чтобы найти достаточно ресурсов для проверки элементов, необходимых для создания HPA, но за последние несколько месяцев это заняло много времени. Имейте в виду, что как только вы разберетесь с вышеперечисленными компонентами, все остальное — это просто соединение трубок с деталями.

Однако, поскольку я люблю компьютеры и электронику, система, которую я построю, будет намного сложнее, чем то, что нужно или требуется. Моя система будет работать не только как HPA, но и с самоконтролем. Это означает, что моя система будет знать температуру, влажность, свет и интервалы опрыскивания. Вся эта информация будет регистрироваться и храниться автоматически и использоваться для настройки системы.

Как заменить топливный насос высокого давления BMW F30

БМВ

  • 17.03.21
  • 5 минут Чтение
  • Автор: Кристиан Шефер

Непосредственный впрыск топлива стал стандартной системой впрыска за последнее десятилетие. В двигателях N20/26 четырехцилиндровых моделей BMW F30, F31 и F32 используется эта система впрыска, что обеспечивает превосходный расход топлива при большой мощности. В отличие от традиционного впрыска топлива через порт, в системе непосредственного впрыска на N20/26 используется насос высокого и низкого давления. Насос низкого давления подает топливо к насосу высокого давления, а насос высокого давления подает топливо к форсункам.

При замене топливного насоса высокого давления может потребоваться выполнить некоторую проводку. В ранних двигателях N20/26 используется насос с другим клапаном управления подачей топлива, чем в более поздних двигателях. Новый клапан на новом насосе использует другой штекер и разъем для жгута проводов. Внимательно следуйте приведенным ниже указаниям, чтобы не пропустить ни одного шага или неправильно подключить насос.



Модели BMW и год выпуска:

  • 2014-2016 БМВ 228i
    • Вкл. модели полного привода
  • 2014-2016 БМВ 428i
    • Вкл. модели xDrive и GranCoupe
  • 2012-2016 БМВ 528i
    • Вкл. модели полного привода
  • 2012-2016 БМВ 328i
    • Вкл. Модели xDrive и GT
  • БМВ Х4 xDrive28i 2015
  • 2012-2016 BMW Z4 sDrive28i
  • БМВ Х1 2013-2015
    • xDrive28i и sDrive28i
  • БМВ Х3 2013-2016
    • xDrive28i и sDrive28i



Симптомы неисправности ТНВД BMW F30:

  • Задержка запуска двигателя
  • Нерешительность двигателя при разгоне
  • Плохой расход бензина
  • Высокая температура двигателя

Неисправный насос высокого давления затруднит управление вашим BMW. Этот топливный насос подает топливо к форсункам под давлением, необходимым для распыления топлива в двигатель. Когда насос начинает выходить из строя, форсунки не будут иметь постоянной подачи топлива, что приведет к снижению производительности двигателя.



Сколько будет стоить замена топливного насоса высокого давления на BMW F30 с двигателем N20/N26?

Наш комплект топливного насоса высокого давления поставляется с обновленным насосом и новым разъемом, необходимым для него. Комплект обойдется вам примерно в 300 долларов. Вам не нужно тратить деньги на специальные инструменты для установки, поэтому все, что вам нужно приобрести, это комплект.



Сколько времени займет замена топливного насоса высокого давления на BMW F30 с двигателем N20/N26?

Самая трудоемкая часть работы — добраться до насоса. Вам нужно снять несколько пластиковых крышек моторного отсека, чтобы получить доступ к топливопроводам и насосу. Однако, как только вы доберетесь до него, замена будет простой. Выделите полтора часа, чтобы завершить замену топливного насоса.



Детали, необходимые для замены топливного насоса высокого давления на BMW F30 с двигателем N20/N26:

  • Обновленный комплект топливного насоса высокого давления BMW



Инструменты, необходимые для замены топливного насоса высокого давления на BMW F30 с двигателем N20/N26:

  • Головка E6
  • Розетка E18
  • Головка 10 мм
  • Ключ на 17 мм
  • Выбор
  • Трещотки
  • Удлинители храповика
  • Динамометрический ключ
  • Тряпки
  • Клещи для заклепок
  • Инструмент для зачистки проводов
  • Кусачки для проволоки
  • Стыковые соединители
  • Термоусадка
  • Сборочная смазка



Шаги, необходимые для замены топливного насоса высокого давления на BMW F30 с двигателями N20/N26:

Шаг 1. Откройте топливный насос

Возьмитесь за переднюю часть кожуха двигателя и потяните вверх, чтобы снять его с передние установочные штифты. Затем возьмите его с правой стороны и потяните вверх, чтобы снять с последнего штифта. У двигателей до 2013 года также есть две вакуумные линии на стороне пассажира крышки, которые необходимо отсоединить, прежде чем вы сможете снять крышку.

Под пластиковой крышкой двигателя находится пенопластовая шумопоглощающая прокладка. Потяните за него, чтобы снять с двигателя. Затем переходим к капоту двигателя. Используйте 10-миллиметровую головку, чтобы повернуть застежки в задней части капота на четверть оборота. Затем снимите пластиковые заклепки, закрепив их возле крыльев.

При снятии передних частей капота открывается распорка стойки. Снимите две заглушки в центре заднего капота, чтобы открыть болты крепления брандмауэра распорки стойки. Затем снимите резиновые кожухи стоек, открутите болты с головкой E18 и вытащите распорку. Вам нужно снять пластиковую заклепку, чтобы снять крышку каждой стойки.

После этого снимите крышку, которая находится под распоркой. Используйте 10-миллиметровую головку, чтобы удалить его семь болтов.



Шаг 2. Отсоедините топливную систему

С помощью ключа на 17 мм отсоедините магистраль высокого давления от насоса к рампе. Возьмите тряпку или шесть, так как в этих линиях есть топливо, и оно находится под давлением. Затем следуйте по этой линии обратно к рейке и отсоедините ее там же, используя тот же ключ на 17 мм.

С этого момента, пока вы не подсоедините топливопроводы, не открывайте двери автомобиля. Это заполнит топливную систему, в результате чего топливо под высоким давлением будет разбрызгиваться по всему моторному отсеку. Если вам нужно открыть дверь при отключенных линиях, отсоедините аккумулятор.

Чтобы снять топливный шланг, необходимо отсоединить скобу. Используйте головку E6, чтобы удалить болты, а затем сдвиньте скобу назад и в сторону.

Снимите трубопровод высокого давления с двигателя. Затем отсоедините линию низкого давления, которая проходит под линией высокого давления, с помощью ключа на 17 мм и отсоедините электрический разъем насоса.



Шаг 3. Замените топливный насос высокого давления

С помощью торцевой головки T30 открутите болты крепления топливного насоса. Двигайтесь вперед и назад, медленно выкручивая болты, чтобы помпа не вытолкнулась криво из-за кулачкового толкателя под ним.

Повесьте на кронштейн, прикрепленный к топливному насосу. Затем используйте отмычку, чтобы удалить старую прокладку, и магнит, чтобы удалить старый толкатель кулачка.

С момента дебюта N20/26 компания BMW обновила клапан подачи топлива на топливном насосе. В новом клапане используется другая заглушка, поэтому вам нужно прикрепить заглушку к старому проводу и припаять к новой. Однако, в зависимости от года выпуска, вам может не понадобиться это делать. Сравните топливные насосы, прежде чем обрезать что-либо.

Отсоедините старый разъем жгута проводов в моторном отсеке и обожмите новый разъем. Отрежьте лишний жгут проводов от новой заглушки, прежде чем прикреплять ее к жгуту двигателя. Наденьте термоусадочную трубку на каждый провод, затем соедините белый провод с зеленой полосой с красным проводом и соедините белый провод с белым проводом.

С помощью зажигалки или термофена усадите трубки на соединения. Затем установите новый толкатель кулачка. Окуните толкатель в масло или смажьте его сборочной смазкой, прежде чем устанавливать его в головку блока цилиндров. Толкатель также войдет в головку только в одну сторону, выемкой вниз. После этого запрессуйте новую прокладку топливного насоса на место.

Теперь наденьте кронштейн старого насоса на новый и установите их на двигатель. Удерживая топливный насос на месте, ввинчивайте оба крепежных болта вручную. Используйте торцевую головку T30, чтобы равномерно ввести болты в головку, пока они не будут затянуты.

Затем снова подсоедините топливопроводы к насосу. Навинтите линию низкого давления перед установкой новой линии высокого давления на двигатель. Затем подсоедините новую линию к топливной рампе и топливному насосу.

Используйте гаечный ключ на 17 мм, чтобы затянуть все фитинги топливопровода. Затем с помощью торцевой головки T30 затяните болты топливного насоса до 12 Нм. Теперь, когда все затянуто, снова установите кронштейн на топливопроводы. Используйте гнездо E6, чтобы затянуть его два болта.

Наконец, подключите новый разъем жгута проводов к новому топливному насосу.



Этап 4. Установите на место пластиковые детали моторного отсека

Прежде всего установите шумоизоляционную прокладку обратно на клапанную крышку. Вставьте его под два язычка сзади крышки двигателя, а затем нажмите остальные на место.

Затем установите на место нижнюю часть кожуха. Вкрутите семь креплений вручную, прежде чем использовать 10-миллиметровую головку, чтобы затянуть их.

После этого установите распорку стойки стойки. Выровняйте его и свободно закрутите все болты вручную, чтобы убедиться, что вы правильно выровняли его. Затем используйте торцевую головку E18, чтобы вбить и затянуть болты до 56 Нм, плюс угол поворота 90°.

Затем установите на место две верхние части кожуха. Вставьте их на место и используйте 10-миллиметровую головку, чтобы повернуть три замка и прикрепить детали к машине. Затем установите пластиковые заклепки на их внешние края.

Теперь можно установить уплотнение капота на распорку стойки и пропустить через него трос. Затем установите на место резиновые кожухи стоек и закрепите их пластиковыми заклепками.

Наконец, установите на место кожух двигателя. Подсоедините вакуумные линии к крышке, если этого требует ваш двигатель.



BMW F30 HPFP Момент затяжки:

  • Болты топливного насоса высокого давления BMW = 12 Нм или 8,6 футо-фунтов, с крутящим моментом
  • Фитинги топливопровода BMW = 13 Нм или 90,5 фут-фунт, крутящий момент
  • Болты распорки стойки BMW = 56 Нм или 41,3 фунт-сила-фут, с крутящим моментом

Замена топливного насоса высокого давления имеет решающее значение для правильной работы двигателя. Теперь, когда вы заменили его самостоятельно, вы можете безопасно вернуться к вождению своего BMW. Если вас интересуют другие самоделки для вашего BMW, вы можете посетить bmw.fcpeuro.com и подписаться на наш канал YouTube.


Автор:

Кристиан Шефер

Владелец оппозитной шестерки поменял местами Impreza 2.5RS 1998 года и Porsche 914 1973 года. Только горизонтально противоположные виды.


Другие статьи по теме

Ауди

  • 23.06.22
  • 14 минут Чтение
  • Автор: Кристиан Шефер

Мир электромобилей быстро расширяется. Ознакомьтесь с этой разбивкой всех последних европейских моделей, чтобы узнать, может ли какая-то из них подойти вам.

БМВ

  • 16.06.22
  • Чтение за 15 минут
  • Автор: Кристиан Шефер

Европейские внедорожники не были первыми, кто появился на сцене, но они оказались очень способными. Это внедорожники, которые вы захотите возить не только своей семьей.

Ауди

  • 09.06.22
  • 8 минут Чтение
  • Автор: Натан Браун

В то время как Audi установила стандарт для систем полного привода для повседневных автомобилей, другие автопроизводители быстро догнали его. Это 7 подержанных полноприводных автомобилей, которые мы рекомендуем.

БМВ

  • 02.06.22
  • 8 минут Чтение
  • Автор: Эван Мадор

Высокопроизводительные BMW не обязательно должны подразумевать автомобили M-серии. Вы можете получить эти рабочие BMW по разумным ценам даже до сих пор!

БМВ

  • 01.06.22
  • 1 мин Чтение
  • Автор: Райан Джордж

Ни для кого не секрет, что шасси BMW E36 — отличная платформа для создания гоночного автомобиля, но оно не лишено некоторых конструктивных недостатков, таких как опоры стоек.

Ауди

  • 26.05.22
  • 10 минут Чтение
  • Автор: Натан Браун

Казалось бы, в вашем гараже всегда есть одна машина, которую вы любите, но она не любит вас. Это 5 автомобилей, которые, как известно, доставляют много хлопот, но их все равно любят.

БМВ

  • 17.05.22
  • 4 мин Чтение
  • Автор: Антонио Альвендиа

Влюбленный в квадратные крылья, которые сделали E30 M3 иконой на автобанах, бывший владелец автомастерской Гилберт Даяо купил этот E30 M3 с заменой S50 в качестве незавершенного проекта у друга.

БМВ

  • 11.05.22
  • 6 минут Чтение
  • Автор: Кристиан Шефер

Неисправная рулевая рейка в вашем E9X или E8X может существенно повлиять на ваши ощущения от вождения и производительность, а также на вашу способность сохранять безопасный контроль над автомобилем.

БМВ

  • 06.05.22
  • 10 минут Чтение
  • Автор: Кристиан Шефер

BMW N55 — надежный двигатель, способный развивать гораздо большую мощность, чем предполагалось. Вот несколько лучших способов повысить производительность и надежность вашего двигателя.

Еще статьи по теме

Новый самодельный нагнетательный насос позволяет большему количеству людей тестировать образцы воды и крови

  • Скачать PDF Копия

Рецензия Джеймса Айвза, M.Psych. (Редактор) 30 июля 2019 г.

Простой нагнетательный насос, сделанный из воздушных шаров и нейлоновых чулок, означает, что больше людей в большем количестве мест смогут тестировать загрязнители воды и образцы крови.

Оригинальное устройство, представленное в престижном журнале «Лаборатория на чипе », стоит всего 2 доллара, но работает почти так же хорошо, как его дорогие и громоздкие лабораторные аналоги.

Насосы используются для подачи биологических образцов через микрожидкостные устройства, в то время как их содержимое идентифицируется под микроскопом.

Этот самодельный насос появился в результате сотрудничества исследователей из Университета RMIT и Института медицинских исследований Уолтера и Элизы Холл в Мельбурне, Австралия, которые продемонстрировали свою жизнеспособность в тестах по обнаружению водных паразитов и раковых клеток, а также по изучению сосудистых заболеваний.

Вдохновленный футболом

Ведущий автор исследования и инженер RMIT, доктор Питер Тергуд, сказал, что команда черпала вдохновение для простого изобретения из футбольных мячей, которые выдерживают большое давление при усилении.

«Мы начали с обычных латексных шаров, а затем поняли, что обычные чулки, сделанные из нейлона и эластана, могут идеально подойти для их укрепления, позволяя им выдерживать значительно более высокое давление и функционировать как насосы», — сказал Тергуд.

«Просто обернув три слоя чулок вокруг латексного баллона, мы смогли увеличить его внутреннее давление в 10 раз — этого достаточно для проведения многих анализов воды или крови, для которых обычно требуются большие и дорогие насосы.»

Эксперименты показали, что усиленный баллонный насос можно использовать для работы микрожидкостных устройств в течение нескольких часов без значительной потери давления.

Насос также легко помещается в инкубаторе и может быть оставлен на ночь.

Недорогой полевой инструмент там, где он нужен больше всего

Соавтор исследования и паразитолог в Институте Уолтера и Элизы Холл, доцент Аарон Джекс, ведущий исследователь в области глобального качества воды и вмешательств в области общественного здравоохранения.

Он сказал, что это простое новшество открыло захватывающие возможности в области тестирования воды в полевых условиях и возможности тестирования и диагностики пациентов на инфекционные патогены и водные микроорганизмы в местах оказания медицинской помощи.

«Паразитические микроорганизмы оказывают серьезное воздействие на бедные сообщества в тропических и субтропических регионах во всем мире, а также в развитых странах, включая Австралию», — сказал Джекс.

«Чтобы решить эту проблему, существует острая потребность в полевых, недорогих диагностических инструментах, которые работают в сложных, иногда удаленных и часто сложных условиях, сильно отличающихся от первозданной лаборатории».

Related Stories

  • Частицы загрязняющих веществ в воздухе вызывают рак легких у некурящих
  • Получение сложных образцов и эффективных решений для борьбы с болезнями
  • Многообещающее противораковое средство может также предотвращать репликацию SARS-CoV-2

«Как бы просто это ни выглядело, это устройство действительно хорошо подходит для этих нужд и может оказать большое влияние».

Соавтор и биолог RMIT, д-р Сара Баратчи, сказала, что это также многообещающее применение для ранней диагностики заболеваний дома или в кабинете врача.

Баллонный насос был испытан в качестве диагностического устройства для оказания медицинской помощи для обнаружения очень низких концентраций раковых клеток-мишеней в жидких образцах, и было установлено, что оно работает.

«Гидродинамической силы жидкости, создаваемой армированным баллоном, было достаточно, чтобы изолировать клетки для изучения, что было просто потрясающе для двухдолларовой помпы!»

В настоящее время Баратчи работает над применением упрощенной технологии помпы для разработки систем «орган-на-чипе», которые имитируют условия потока в дисфункциональных сосудах, чтобы лучше понять такие заболевания, как атеросклероз, которые приводят к сердечному приступу и инсульту.

Возможность распространения информации

Инженер RMIT и руководитель проекта доктор Хашаяр Хошманеш является ведущим исследователем в области микрожидкостных технологий «лаборатория на чипе».

Он сказал, что хотя микрофлюидика добилась значительного прогресса за последнее десятилетие, ее широкое применение было ограничено стоимостью и объемом насосов, необходимых для их работы.

«Простота лежит в основе всей нашей исследовательской программы. Преобразовывая сложные микрожидкостные устройства в упрощенные, мы можем максимизировать их охват и применение для использования в обучении или исследованиях в полевых условиях, а не только в сложных лабораториях», — сказал он.

«Мы предполагаем, что эти типы насосов также подходят для школьных экспериментов в классе, чтобы поддержать развитие способностей в этой важной области исследований на более ранней стадии.»

В журнале Lab on a Chip опубликована статья «Автономные недорогие микрожидкостные насосы с использованием армированных баллонов».

Хошманеш и Баратчи возглавляют исследовательскую группу RMIT по механобиологии и микрофлюидике, финансируемую Австралийским исследовательским советом, которая ранее в этом году создала простую и недорогую мини-центрифугу.

Джекс — научный сотрудник NHMRC по развитию карьеры. Его исследовательская программа финансируется Национальным советом по здравоохранению и медицинским исследованиям, Melbourne Water и Австралийским исследовательским советом.

Источник:

Университет RMIT

Ссылка на журнал:

Thurgood, P. et al . (2019) Самодостаточные недорогие микрожидкостные насосы с использованием армированных баллонов. Лаборатория на чипе . дои. орг/ 10. 1039/ c9lc00618d

Опубликовано в: Новости медицинских исследований | Новости медицинского состояния | Новости здравоохранения

Теги: Атеросклероз, Кровь, Рак, Кардиология, Центрифуга, ЧИП, Диагностика, Доктор, Сердце, Сердечный приступ, Лаборатория на чипе, Лаборатория, Механобиология, Медицинские исследования, микро, Микрофлюидика, Микроскоп, Общественное здравоохранение , Исследования, Инсульт, Хирургия, Сосудистая

Комментарии (0)

  • Скачать PDF Копировать

Самодельный эрлифтный насос: качайте воду со сжатым воздухом

Клиффорд Э. Джонс . Нет причин платить большие деньги за водяной насос, если этот самодельный эрлифтный насос сделает все, что вам нужно. Стоимость очень низкая. Список материалов рассчитан на 100-футовую скважину; отрегулируйте это в соответствии с глубиной скважины.

Список материалов для конструкции эрлифтного насоса своими руками:

• 1/8-дюймовый прочный тканый нейлоновый трос, 110 футов
• 110 футов 1-1/4-дюймового пластика (ПВХ)
• 110 футов ½-дюймового пластика (ПВХ) ) труба
• 1 коробка со 100 винтами из нержавеющей стали длиной 3/8”
• 1 заглушка (изготовленная или купленная)
• 1 зажим из нержавеющей стали для скрепления нижних труб
• 1 зажим из нержавеющей стали для удержания 1-1/4 ” труба в верхней части крышки колодца
• 2 колена 1-1/4” под углом 90 градусов
• 2 колена ½” под углом 90 градусов
• 1 рулон клейкой ленты

Материал экрана:

• Соединения 1-1/4” и ½”
• Шовный герметик из ПВХ (приобретите новую банку, он будет держаться лучше)
• 1 воздушный компрессор (полезен во многих случаях)
• 1 разъем от вашего компрессора к ½-дюймовому ПВХ

Конструкция эрлифтного насоса своими руками с использованием пластиковой трубы и воздушного компрессора

Для начала вам необходимо снять крышку колодца. Если он поврежден, соберите или купите новый. Держите колодец в чистоте. Проделайте четыре отверстия в крышке колодца. (Рисунок 1.) Два отверстия для вентиляционных отверстий, одно для выпускной трубы 1 ¼ дюйма и одно для воздушной трубы ½. Экранируйте вентиляционные отверстия.

Затем привяжите груз в виде большой гайки к одному концу нейлоновой лески диаметром 1/8 дюйма и опустите его в колодец, чтобы измерить глубину до воды, стоящей в колодце. Отметьте точку на линии. Я использовал проволочные стяжки из продуктового магазина. Продолжайте сбрасывать леску, чтобы измерить глубину колодца, и наденьте на нее проволочную стяжку в качестве маркера. Теперь снимите нейлоновую леску и проложите ее прямо из колодца, чтобы измерить длину труб.

Нагнетательная труба имеет диаметр 1 1/4 дюйма, воздушная труба имеет диаметр 1/2 дюйма. Используйте клей и два небольших винта из нержавеющей стали для каждого соединения. Сделайте трубу 1-1/4 дюйма такой же длины, как и глубина колодца. Вставьте самый дальний от колодца конец в отверстие, которое вы сделали в крышке колодца, и пусть он выступает за крышку колодца настолько, чтобы доставать до верхней части бочки. (См. иллюстрацию 2).

Сжатый воздух нагнетается в колодец через трубу 1/2″, выталкивая воду вверх по трубе 1-1/4″ и из земли непрерывным потоком.

Теперь поместите зажим 1-1/4” на верхнюю часть крышки лунки. Это в конечном итоге предотвратит падение насоса в колодец, поэтому сделайте его плотным и убедитесь, что он не соскользнет в отверстие в крышке колодца. Затем сделайте линию ½”. Начиная снизу, наденьте два 90-градусных колена и отрезок трубы длиной 30 дюймов, вставьте его вверх в трубу 1-1-4 дюйма и зажмите обе трубы вместе (рис. 3).

Склейте две трубы вместе через каждые 10 футов. Продолжайте строить линию ½ дюйма до верха, через крышку колодца плюс 4 дюйма. Наденьте хомут из нержавеющей стали на трубу диаметром ½ дюйма поверх крышки колодца, а затем подключите разъем для подключения к компрессору.

Теперь пришло время положить все это на место. Привяжите мешок или мешок для корма к крышке колодца, чтобы он оставался чистым, пока вы таскаете его по двору. Получите некоторую помощь.

Проложите трубы в колодце. Они не тяжелые, просто неудобные. Это помогает, если у вас есть что-то, над чем можно выгнуть трубы, например, большой кузов грузовика. Выгните трубы высоко, чтобы не сломать их, и опустите вниз, наконец, положив все на верхнюю часть колодца и удерживая все это с помощью крышки колодца, которую вы прикрепили ранее.

Теперь соедините два колена на трубе 1-1/4 дюйма, прикрепив кусок трубы к стволу, а короткий кусок так, чтобы он указывал вниз в ствол. Не втыкайте конец выпускной трубы в ствол. Воздух должен уйти.

Теперь подключите компрессор, и вы готовы к воде благодаря конструкции эрлифтного насоса.

Здесь происходит следующее: воздух нагнетается в маленькую трубу и выпускается в большую трубу, образуя пузырьки, которые поднимаются и захватывают воду и поднимают ее наверх.

Возможно, у вас нет большого колодца, и вы можете обойтись выпускной трубой ¾” и воздухопроводом 1/4”. Только не загораживайте дно большой трубы маленькой. Оставьте место для входа воды.

Эта статья была бы неполной без информации о воздушном компрессоре. Основное усилие состоит в том, чтобы пропустить немного воздуха по тонкой линии, которая заблокирована только водой. Подойдет любой компрессор, способный накачать автомобильную шину. Объем воздуха важнее, чем большое давление. Я с большим успехом использовал насос автомобильного кондиционера, но он качал масло, а это нехорошо. Приобретите себе хороший воздушный компрессор.

Эта конструкция эрлифтного насоса может показаться насосом для бедняков, но у него есть некоторые преимущества перед другими насосами. Он не замерзнет; вы можете сделать это самостоятельно; любое обслуживание производится на компрессоре, а не в скважине; и если вы просто живете за пределами энергетической компании, вы все равно можете иметь воду и не стоить вам руки и ноги.

Добавить комментарий

Ваш адрес email не будет опубликован.
