Понятие о давлении, сопротивлении и ритме сердца

Возьмите в ладонь резиновую грушу и заполните ее водой. Теперь сожмите ее изо всех сил, стараясь не оставить внутри ни одной капли. Вода выльется из выходного отверстия, и чем больше оно будет, тем меньше надо прилагать усилий. И – наоборот. Чем уже отверстие — тем труднее выжать из полости груши всё без остатка. Теперь сделаем тоже самое, но попробуем сложить вместе две резиновые груши. Заполним их одинаковым объемом воды, но у одной сделаем большое отверстие для выхода, а у другой — маленькое. Из первой при сжатии вода выльется легко, от небольшого сдавливания, а чтобы опорожнить вторую, потребуется гораздо больше силы. Так происходит и с сердцем. За одним важным исключением: его некому сдавливать, и всю работу выполняет его собственный мышечный аппарат.

Сжимаясь, или «сокращаясь», в фазу систолы, оно выталкивает из своих желудочков всю поступившую из предсердий кровь, а в фазу диастолы – отдыхает, набираясь сил для очередного сокращения, которое последует через доли секунды.

Та сила, с которой мышца сердца сжимает этот объем крови в полости желудочков, создает давление, в результате которого кровь выбрасывается в магистральные сосуды. Но скорость, с которой она покинет желудочки, будет зависеть не только от силы сдавливания, но и от того, насколько ей трудно или легко уйти из желудочка в просвет сосуда. То есть, если вернуться к нашим двум резиновым грушам: через большее отверстие она пойдет, или через меньшее. Иными словами, важно еще и то, какое сопротивление будет оказано этому выбросу со стороны, так сказать, его принимающей, т.е. сосудистого русла. Тут мы с вами пришли к пониманию нескольких главных законов, управляющих и движением крови в сердце, и ее передвижением в организме, т.е. к тому, благодаря каким силам и по каким течениям двигалась наша байдарка.

Итак, несколько новых понятий: объём крови, давление и сопротивление кровотоку.

Самый простой и давно известный важнейший параметр, который можно измерить и выразить в цифрах, это давление. Но что такое давление? Поверьте, если вы хотите понять, что с вашим ребенком, это надо знать отчетливо. Только тогда вы сможете понять, о чем вам будут говорить врачи. На самом деле это очень просто.

Давление крови – это цифра, говорящая о двух важнейших сторонах движения крови: о ее объеме и сопротивлении ее потоку в каждый отдельный отрезок времени. Оно может быть измерено в любом сосуде, в любой сердечной камере. И оно дает достаточно точное представление о том, что там, внутри камеры, происходит каждую фазу сердечного цикла.

Пока мы говорим только о работе здорового сердца. И понятно, что чем больше объем крови в желудочке, тем больше нужно усилие, чтобы его выбросить, т.е. подвергнуть его большему давлению. И — чем больше сопротивление выбросу, тем больше нужно усилие (давление), чтобы опорожнить желудочек, готовя его к новой порции крови.

Сосудистое русло оказывает сопротивление кровотоку все целиком, от начала, т.е. от восходящей аорты, до самых мелких артерий и капилляров — в большом круге, и легочных артерий, артериол и капилляров — в малом круге. Следовательно, мощный левый артериальный желудочек работает против сопротивления гигантского по объему сосудистого русла всего тела. Правый желудочек, венозный, более тонкостенный, работает против такого же гигантского по объему, но значительно более эластичного, короткого и «мягкого» сосудистого русла легких. Соответственно и цифры давления в полостях желудочков разные, и в сосудах, отходящих от них. В таблице №1 эти цифры отражены, и можно видеть, что давление в нормальных условиях в правом желудочке и легочной артерии составляет примерно одну треть от давления в левом желудочке и сосудах большого круга. Вспомните при этом, что количество, т.е. объем крови, выбрасываемой при каждом сокращении из каждого желудочка – в норме одинаково. До сих пор мы говорили только о сжатии объема крови под давлением. Это так называемое систолическое давление, или — максимальное давление, создающееся в системе в момент сокращения.

Но есть и вторая цифра — это давление крови в сосудах в период диастолы, или расслабленного и заполняющегося сердца. В этой фазе клапаны аорты и легочной артерии закрыты и при их целостности кровь в сосудах оказывается под давлением замкнутой системы сосудистого русла тела (в большом круге) и легких (в малом круге). Поэтому цифр давления две – так называемое «верхнее» (систолическое) и «нижнее» (диастолическое) давление.

Средние цифры нормального давления в полостях сердца и крупных сосудов (мм. рт.ст.)

	Новорожденные	Дети (1 мес. – подростки)
Правое предсердие	0 — 3	2 — 5
Правый желудочек	35 – 65	15 -30 / 2 – 5
Легочная артерия	35 – 65 / 20 – 40	15 – 30 / 5 – 10
Левое предсердие	1 — 4	5 – 15
Левый желудочек	70 – 90	80 – 130 / 5 – 10
Артерия	80 – 100 / 50- 60	90 – 130 / 60 — 90

Обратите внимание, что у новорожденных давление в правом желудочке и легочной артерии значительно выше, чем у детей даже первого месяца жизни. Это объясняется тем, что сосуды и все 700 миллионов альвеол легких открываются постепенно и полностью готовы к принятию всего объема крови из правого желудочка только через несколько недель после рождения.

Теперь попробуем ответить на вопрос — что же двигает сердце, чем обусловлены его ритмические сокращения. Поверьте, это тоже очень важно.

Ритмичный, последовательный, регулярный цикл сокращений и расслаблений сердца управляется электрическими импульсами. Эти импульсы возникают в особых клетках мышцы сердца, так называемых клетках проводящей системы. Очаги большого скопления этих клеток называют «узлами», а их разветвления, идущие вдоль мышечных волокон — «проводящими путями». Узлов проводящей системы два: синусовый и атрио-вентрикулярный, а путей — несколько. Особенность самих клеток, проводящих электрические импульсы, заключается в том, что они способны возбуждаться и передавать это возбуждение значительно быстрее, чем соседние клетки рабочего, сокращающегося миокарда, или сердечной мышцы.

Поэтому они — проводники, указывающие путь другим, быстрее других понимающие, куда идти. В нормальном сердце вначале возбуждается верхний, синусовый узел. Импульс передается по проводящим путям стенок предсердий к нижнему, атрио-вентрикулярному узлу, а затем, по более тонким путям поступает к желудочкам, вызывая в ответ их сокращение – фаза систолы. Затем следует период паузы — диастола – и миокард готовится к принятию нового импульса. Частота таких импульсов – это частота сердцебиения и пульса. У новорожденных – 110-120 ударов в минуту, у взрослых гораздо реже – 65-75 ударов в минуту. Эти электрические импульсы легко регистрируются достаточно простыми приборами. Запись приборов называют электрокардиограммой.

Мы далеки от мысли научить вас ее читать: это дело профессионалов. Мы только хотим объяснить, что это такое, и для чего она делается. Электрокардиограмма дает возможность не только выявить нарушения нормального проведения импульса, но и определить, какие отделы сердца ненормально увеличены, какие постоянно работают с повышенной нагрузкой, каким образом они с ней справляются.

При подозрении на порок сердца вашему ребенку много раз будут делать это исследование. Оно безболезненно и очень информативно.

Нам с вами остается только поражаться невероятному совершенству сердечно-сосудистой системы, которая при всей своей сложности, удивительно проста, логична и стройна. Однако, она должна быть абсолютно точно и правильно создана. Достаточно даже не слишком больших изменений в ее строении, чтобы вызвать нарушение этой постоянной, спокойной и синхронной работы.

Цитируется по книге Г. Э. Фальковский, С. М. Крупянко. Сердце ребенка. Книга для родителей о врожденных пороках сердца

Как попасть на лечение в Научный центр им. А.Н. Бакулева?

Онлайн-консультации

VALTEC | Манометр

Техподдержка
Статьи
Архив
Манометр

Существуют различные приборы для измерения давления: барометры, вакуумметры, мано- и баровакууметры, напоро- и тягомеры, манометры. Различие между ними заключается в назначении. Так, барометры служат для измерения атмосферного давления, баровакуумметры – абсолютного, вакууметры – вакуумического, манометры – избыточного. В чем разница между названными величинами, можно понять из диаграммы на рис. 1.

Рис. 1. Виды давления как измеряемой величины

Атмосферное или барометрическое давление (P_атм.) обусловлено весом воздуха атмосферы в какой-либо точке нашей планеты. В своем абсолютном значении оно не привязано к какой-либо точке отсчета, а зависит от высоты местности и метеорологических условий. При этом существует понятие нормального атмосферного давления, соответствующее давлению на уровне моря в стандартных погодных условиях: 760 мм рт. ст. = 101,325 кПа = 1,01325 бара (в технике его обычно округляют до 1 бар). За точку отсчета атмосферного давление принят абсолютный вакуум (полагается, что меньшего давления не существует).

В свою очередь нормальное атмосферное давление является точкой отсчета избыточного давления (Pизб. ). Именно данная величина обычно используется в технике, в частности, применительно к трубопроводным системам (индекс «изб.» в обозначении величины зачастую опускается).

От абсолютного вакуума отсчитывается и абсолютное давление (P_aбс.). При наличии избыточного давления P_абс. = P_атм. + P_изб.

Давление ниже атмосферного может быть представлено также в виде вакуумического давления (

P_{вакуум.}), отсчитываемого в отрицательных единицах измерения.

Таким образом, говоря о давлении в трубопроводной системе, как правило, имеют в виду избыточное давление, для измерения которого используют манометры.

Принцип действия манометра основан на уравновешивании измеряемого давления тем или иным способом – весом столба жидкости (жидкостные манометры), калиброванного груза, воздействующего на поршень (грузопоршневые манометры), силой упругой деформации чувствительного элемента (деформационные манометры).

Жидкостные и грузопоршневые манометры обладают определенными достоинствами и специфическими областями применения. Но в технике наиболее широкое распространение получили приборы деформационного типа – благодаря надежности, простоте, компактности, удобству использования, достаточно высокой точности измерений.

Чувствительным элементом деформационного манометра служит запаянная с одного конца изогнутая металлическая трубка эллиптического сечения (так называемая трубка или пружина Бурдона) либо мембрана или мембранная коробка-сильфон.

Мембранные манометры используются для измерения малых значений давления. В других случаях предпочтение отдают деформационным манометрам с трубчатой пружиной.

Трубчатый чувствительный элемент может быть одно- и многовитковым. Один конец такой трубки крепится к корпусу, а второй, свободный, связан трибко-секторным передаточным механизмом со стрелкой манометра (рис. 2).

Рис. 2. Схема манометра с трибко-секторным передаточным механизмом: 1 – чувствительный элемент (трубка Бурдона), 2 – поводок, 3 – зубчатый сектор; 4 – трибка; 5 – стрелка

Под действием давления рабочей жидкости или газа свободный конец изогнутой трубки Бурдона перемещается (трубка стремится выпрямиться), приводя в действие зубчатый механизм и, соответственно, стрелку манометра.

Таким образом линейное перемещение чувствительного элемента, пропорциональное измеряемой величине, преобразуется в круговое движение стрелки. Для устранения свободного хода передаточный механизм снабжен спиральной волосковой пружиной, которой подпружинивается трибка (сопряженное со стрелкой зубчатое колесо).

Существуют также манометры с более простым передаточным механизмом – рычажным. Они дешевле, но имеют ограниченную по углу шкалу – не более 90° (на практике еще меньше), а класс точности таких приборов не превышает 2,5 либо 4,0. В то время как манометры с трибко-секторной передачей имеют шкалу с углом 270–300° и в соответствующем исполнении способны обеспечить более высокую точность измерений, в том числе в качестве образцовых (эталонных, поверочных) средств измерения.

Не лишне знать, что для показывающих манометров, в зависимости от их назначения, установлены следующие классы точности: 0,15, 0,25, 0,4 (эталонные приборы), 0,6, 1,0 (рабочие повышенной точности), 1,5, 2,5 4,0 (рабочие).

Отметим также, что кроме показывающих, т.е. отображающих информацию об измеряемом давлении визуально, в режиме реального времени, существуют электроконтакные и самопишущие манометры.

Основными характеристиками, влияющими на выбор манометра, являются диапазон измерений, класс точности, диаметр корпуса, расположение штуцера (радиальное либо осевое) и диаметр его резьбы.

В таблице приведены основные характеристики манометров VALTEC. Данные приборы имеют общетехническое назначение, обеспечивают индикацию избыточного давления неагрессивных к медным сплавам газов и жидкостей. Жидкие рабочие среды не должны быть вязкими или кристаллизующимися.

Таблица. Технические характеристики манометров VALTEC

Характеристика	Значение
Характеристика	TM.40.VC	TM.40.D	TM.50.D
Подключение	Верхнее	Нижнее	Нижнее
Диаметр корпуса, мм	40	40	50
Класс точности	2,5	2,5	2,5
Диапазон показаний давления, бар	0–6	0–10	0–10
Диапазон температуры окружающей среды, °C	1–60	1–60	1–60
Диапазон температуры рабочей среды, °C	1–110	1–110	1–110
Класс защиты корпуса	IP40	IP40	IP40
Материал чувствительного элемента	Медь
Материал трибко-секторного механизма	Латунь
Резьба присоединения	G 1/4″	G 1/8″	G 1/4″

Манометры VALTEC поставляются с верхним и нижним радиальным подключением. Приборами с нижним подключением (ТМ.40.D, TM.50.D) комплектуются редукторы давления VT.082, VT.084, подпиточные клапаны VT.515 и промывные фильтры VT.389, с верхним подключением (TM.40.VC) – редуктор давления VT.088.

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

Распечатать статью:
Манометр

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Давление | Определение, измерение и типы

Развлечения и поп-культура
География и путешествия
Здоровье и медицина
Образ жизни и социальные вопросы
Литература
Философия и религия
Политика, право и правительство
Наука
Спорт и отдых
Технология
Изобразительное искусство
Всемирная история

Этот день в истории
Викторины
Подкасты
Словарь
Биографии
Резюме
Популярные вопросы
Обзор недели
Инфографика
Демистификация
Списки
#WTFact
Товарищи
Галереи изображений
Прожектор
Форум
Один хороший факт

Развлечения и поп-культура
География и путешествия
Здоровье и медицина
Образ жизни и социальные вопросы
Литература
Философия и религия
Политика, право и правительство
Наука
Спорт и отдых
Технология
Изобразительное искусство
Всемирная история

Britannica объясняет
В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
Britannica Classics
Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
#WTFact Видео
В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
На этот раз в истории
В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
Demystified Videos
В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.

Студенческий портал
Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
Портал COVID-19
Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
100 женщин
Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
Britannica Beyond
Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
Спасение Земли
Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
SpaceNext50
Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы изучаем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

Введение

Краткие факты

Факты и сопутствующий контент

Викторины

Физика и естественное право

Давление

Давление определяется как сила на единицу площади. Обычно удобнее использовать давление, а не силу, для описания влияния на поведение жидкости. Стандартной единицей давления является паскаль, то есть ньютон на квадратный метр.

Для объекта, сидящего на поверхности, сила, давящая на поверхность, равна весу объекта, но в разных ориентациях он может иметь разную площадь соприкосновения с поверхностью и, следовательно, оказывать разное давление.

Расчет давления.

Во многих физических ситуациях давление является наиболее важной переменной. Если вы чистите яблоко, ключевой переменной является давление: если нож острый, то площадь контакта мала, и вы можете чистить с меньшим усилием, прилагаемым к лезвию. Если вам необходимо сделать инъекцию, то давление является наиболее важной переменной для введения иглы через кожу: лучше иметь острую иглу, чем тупую, поскольку меньшая площадь контакта означает, что для проталкивания иглы требуется меньшее усилие. через кожу.

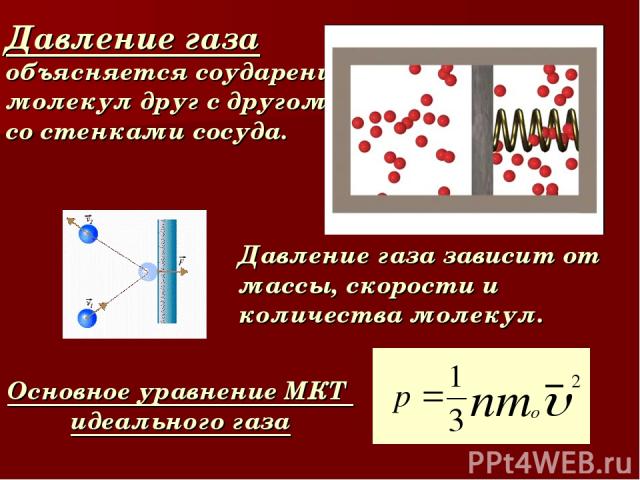

Когда вы имеете дело с давлением покоящейся жидкости, среда рассматривается как непрерывное распределение материи. Но когда вы имеете дело с давлением газа, к нему нужно подходить как к среднему давлению от молекулярных столкновений со стенками.

Давление в жидкости можно рассматривать как меру энергии на единицу объема посредством определения работы. Эта энергия связана с другими формами энергии жидкости уравнением Бернулли.

Индекс

Концепции давления

Гиперфизика***** Механика ***** Жидкости

R Ступица

Давление в жидкости можно рассматривать как меру энергии на единицу объема или плотность энергии. Для силы, действующей на жидкость, это видно из определения давления:

Наиболее очевидным применением является гидростатическое давление жидкости, где давление может использоваться как плотность энергии наряду с плотностью кинетической энергии и плотностью потенциальной энергии в уравнении Бернулли.

Другая сторона медали заключается в том, что плотность энергии от других причин может быть удобно выражена как эффективное «давление». Например, плотность энергии молекул растворителя, приводящая к осмосу, выражается осмотическим давлением. Плотность энергии, которая удерживает звезду от коллапса, выражается как радиационное давление.

Индекс

Концепции Бернулли

Гиперфизика*** Механика *** Жидкости	R Ступица
Назад

Кинетическая энергия движущейся жидкости более полезна в таких приложениях, как уравнение Бернулли, когда она выражается как кинетическая энергия на единицу объема

Когда кинетическая энергия соответствует кинетической энергии жидкости в условиях ламинарного течения через трубу, для оценки кинетической энергии необходимо учитывать профиль скорости.
