Размерные группы поршней и цилиндров для двигателя ЗМЗ-4062
Все детали шатунно-поршневой группы делятся на категории и индивидуально подбираются друг к другу
Таблицы размерных групп поршней, цилиндров блока, пальцев и шатунов, а также размеров сопряжений
Обозначение «406» на поршне указывает на то, что он предназначен для двигателя ЗМЗ-4062.
На днище поршня выбито два обозначения. По букве, нанесенной краской, на новом блоке поршень подбирается к цилиндру.
При ремонте с расточкой цилиндров требуемые зазоры обеспечиваются в процессе расточки и хонингования под заранее приобретенные поршни ремонтного размера.
Римская цифра указывает требуемую группу пальца.
Диаметры отверстий в бобышках поршня, головке шатуна и наружные диаметры поршневого пальца делятся на четыре группы, помеченные краской: I – белой, II – зеленой, III – желтой, IV – красной.
На пальцах номер группы обозначен краской на внутренней поверхности или торцах.
На шатуне номер группы тоже обозначается краской. Он должен либо совпадать, либо быть соседней с пальцем группы.
Смазанный моторным маслом палец должен с небольшим усилием перемещаться в головке шатуна, но не выпадать из нее.
Нагреваем поршень до температуры 60–80°С. Вводим головку шатуна между бобышками поршня и запрессовываем смазанный поршневой палец.
Если нет приспособления, запрессовать палец можно медным или обычным молотком, через оправку из мягкого металла, удерживая поршень на весу.
После сборки выступ на нижней головке шатуна должен находиться с той же стороны, что и надпись “ПЕРЕД” на поршне.
Фиксируем поршневой палец с обеих сторон стопорными кольцами.
Проверяем поршневые кольца. Установленные в цилиндр на глубину 20–30 мм компрессионные кольца должны иметь зазор в замке – 0,3–0,6 мм, маслосъемное – 0,5–1 мм.
Надеваем кольца на поршень.
Раздвинув замок расширителя маслосъемного кольца, надеваем его на поршень в нижнюю канавку, и сводим замок.
Надеваем на расширитель маслосъемное кольцо. Угол между замками кольца и расширителя при неразъемном кольце – 45°, разъемном – 90°.
Надеваем нижнее компрессионное кольцо надписью “ВЕРХ” к днищу поршня.
Последним надеваем верхнее компрессионное кольцо.
|
Ремонтное увеличение |
Обозн. группы |
Диаметр, мм |
|
|
|
цилиндра |
||
|
|
А |
92,000-91,988 |
92,036-93,024 |
|
Б |
92,012-92,000 |
92,048-92,036 |
|
|
В |
92,024-92,012 |
92,560-92,048 |
|
|
Г |
92,036-92,024 |
92,072-92,060 |
|
|
Д |
92,018-92,036 |
92,084-92,072 |
|
|
0. |
А |
92,500-91,488 |
92,536-92,524 |
|
Б |
92,512-92,500 |
92,548-92,536 |
|
|
В |
92,524-92,512 |
92,560-92,548 |
|
|
Г |
92,536-92,524 |
92,572-92,560 | |
|
Д |
92,548-92,536 |
92,584-92,572 |
|
|
1,0 |
А |
93,000-92,988 |
93,036-93,024 |
|
Б |
93,012-93,000 |
93,048-93,036 |
|
|
В |
93,024-93,012 |
93,060-93,048 |
|
|
Г |
93,096-93,024 |
93,072-93,060 |
|
|
Д |
93,048-93,036 |
93,084-93,072 |
|
5Пальцы, поршни и шатуны
|
Диаметр, мм |
маркировка |
|||
|
Пальца |
отверстия |
Пальца и шатуна |
поршня |
|
|
В бобышке |
Во втулке шатуна |
|||
|
22,0000-21,9975 |
22,0000-21,9975 |
22,0070-22,0045 |
белый |
I |
|
21,9975-21,9950 |
21,9975-21,9950 |
22,0045-22,0020 |
зеленый |
II |
|
22,9950-21,9925 |
21,9950-21,9925 |
22,0020-21,9995 |
желтый |
III |
|
21,9925-21,9900 |
21,9925-21,9900 |
21,9995-21,5970 |
красный |
VI |
Классы поршней для двигателей ВАЗ.
На современном рынке присутствует большое количество поршней как отечественных, так и зарубежных производителей. Вне зависимости от места изготовления изделия, поршень ДВС должен соответствовать требованиям каждой конкретной модели двигателя. Так, поршень Ваз, входящий в комплект, не должен отличаться по своей массе более чем на ±2,5 грамма. Именно это обстоятельство снизит вибрацию запущенного двигателя. В розничной торговле принято реализовывать поршни одной весовой категории. При необходимости осуществляется подгонка поршней по массе.
Стоит отметить, что зазор, имеющийся между поверхностью поршня и цилиндром должен быть равен величине, установленной для конкретной модели двигателя. По номинальному размеру поршни подразделяются на 5 классов, различие между ними — 0,01 мм. Все классы маркируют буквами на днище изделия — (А, В, С, D, Е). Как запчасти поставляют только поршни классов — А, С и Е. Этих размеров вполне достаточно для подбора деталей к любому блоку цилиндров и обеспечения необходимых зазоров.
Изготовление поршней осуществляется из сплавов алюминия. Имеющийся в них кремний позволяет снижать коэффициент теплового расширения, а, следовательно, и увеличивать износостойкость изделия. Сплавы, содержащие 13% кремния именуют эвтектическими, а те, где его содержание выше – заэвтектическими. С увеличением процентного содержания кремния в сплаве увеличиваются теплопроводные характеристики изделия, но, в то же время, происходит ухудшение его литейных и механических свойств.
Отметим 2 основных способа изготовления заготовок поршня. Первая – отливка в специальную форму (кокиль) наиболее распространена. Второй – ковка или горячая штамповка.
После механической обработки изделие проходит термическую обработку с целью повышения его твердости, износостойкости, прочности, а так же для снятия остаточного напряжения металлов. Благодаря своей структуре кованый металл повышает прочностные характеристики изделия. Однако классическая конструкция кованых изделий, имеющая высокую юбку, получается достаточно тяжелой. Помимо этого, кованые детали не могут быть использовать в своем составе термокомпенсирующие пластины и кольца. Увеличивается объем, что приводит к росту тепловой деформации, потому происходит необходимость увеличения зазора между поршнем и цилиндром. Следовательно, растет их износ, шум и расход масла. Кованые поршни оправдывают свое применение лишь в той ситуации, когда в большинстве своем двигатель автомобиля эксплуатируют на предельных режимах.
Сегодня прослеживаются несколько основных тенденций в технологическом конструировании поршней: уменьшается их вес, все чаще используются тонкие поршневые кольца, снижается компрессионная высота, используются короткие поршневые пальцы, применяются новейшие защитные покрытия. Все вышеперечисленные характеристики находят свое отражение в Т-образной конструкции поршня. Эти изделия имеют уменьшенную по площади направляющей части и высоту юбку. Изготавливаются из заэвтектических сплавов, имеющих высокое содержание кремния. Поршни, имеющие Т-образную форму, практически всегда изготавливаются методом горячей штамповки.
Прежде чем принять решение об изготовлении определенной конструкции поршня, разработчик в обязательном порядке анализирует поведения узлов шатунно-поршневых групп. Фактически детали современного двигателя рассчитываются на пределе возможностей конструкций и материалов. Здесь предпочтение отдается конструкциям, имеющим минимальную стоимость, способную обеспечить утвержденный ресурс изделия.
Именно поэтому отклонения от штатного режима работы двигателя приводит к сокращениям в ресурсе определенных деталей и узлов.
Поршень двигателя (назначение, устройство, принцип работы)
В цилиндро-поршневой группе (ЦПГ) происходит один из основных процессов, благодаря чему двигатель внутреннего сгорания функционирует: выделение энергии в результате сжигания топливовоздушной смеси, которая впоследствии преобразуется в механическое действие – вращение коленвала. Основной рабочий компонент ЦПГ — поршень. Благодаря ему создаются необходимые для сгорания смеси условия. Поршень — первый компонент, участвующий в преобразовании получаемой энергии.
Поршень двигателя имеет цилиндрическую форму. Располагается он в гильзе цилиндра двигателя, это подвижный элемент – в процессе работы он совершает возвратно-поступательные движения и выполняет две функции.
- При поступательном движении поршень уменьшает объем камеры сгорания, сжимая топливную смесь, что необходимо для процесса сгорания (в дизельных моторах воспламенение смеси и вовсе происходит от ее сильного сжатия).
- После воспламенения топливовоздушной смеси в камере сгорания резко возрастает давление. Стремясь увеличить объем, оно выталкивает поршень обратно, и он совершает возвратное движение, передающееся через шатун коленвалу.
Что такое поршень двигателя внутреннего сгорания автомобиля?
Устройство детали включает в себя три составляющие:
- Днище.
- Уплотняющая часть.
- Юбка.
Указанные составляющие имеются как в цельнолитых поршнях (самый распространенный вариант), так и в составных деталях.
Днище
Днище — основная рабочая поверхность, поскольку она, стенки гильзы и головка блока формируют камеру сгорания, в которой и происходит сжигание топливной смеси.
Главный параметр днища — форма, которая зависит от типа двигателя внутреннего сгорания (ДВС) и его конструктивных особенностей.
В двухтактных двигателях применяются поршни, у которых днище сферической формы – выступ днища, это повышает эффективность наполнения камеры сгорания смесью и отвод отработанных газов.
В четырехтактных бензиновых моторах днище плоское или вогнутое. Дополнительно на поверхности проделываются технические углубления – выемки под клапанные тарелки (устраняют вероятность столкновения поршня с клапаном), углубления для улучшения смесеобразования.
В дизельных моторах углубления в днище наиболее габаритны и имеют разную форму. Такие выемки называются поршневой камерой сгорания и предназначены они для создания завихрений при подаче воздуха и топлива в цилиндр, чтобы обеспечить лучшее смешивание.
Уплотняющая часть предназначена для установки специальных колец (компрессионных и маслосъемных), задача которых — устранять зазор между поршнем и стенкой гильзы, препятствуя прорыву рабочих газов в подпоршневое пространство и смазки – в камеру сгорания (эти факторы снижают КПД мотора). Это обеспечивает отвод тепла от поршня к гильзе.
Уплотняющая часть
Уплотняющая часть включает в себя проточки в цилиндрической поверхности поршня — канавки, расположенные за днищем, и перемычки между канавками.
В двухтактных двигателях в проточки дополнительно помещены специальные вставки, в которые упираются замки колец. Эти вставки необходимы для исключения вероятности проворачивания колец и попадания их замков во впускные и выпускные окна, что может стать причиной их разрушения.
Перемычка от кромки днища и до первого кольца именуется жаровым поясом. Этот пояс воспринимает на себя наибольшее температурное воздействие, поэтому высота его подбирается, исходя из рабочих условий, создаваемых внутри камеры сгорания, и материала изготовления поршня.
Число канавок, проделанных на уплотняющей части, соответствует количеству поршневых колец (а их может использоваться 2 — 6). Наиболее же распространена конструкция с тремя кольцами — двумя компрессионными и одним маслосъемным.
В канавке под маслосъемное кольцо проделываются отверстия для стека масла, которое снимается кольцом со стенки гильзы.
Вместе с днищем уплотнительная часть формирует головку поршня.
Вас также заинтересует:
Юбка
Юбка выполняет роль направляющей для поршня, не давая ему изменить положение относительно цилиндра и обеспечивая только возвратно-поступательное движение детали.
Благодаря этой составляющей осуществляется подвижное соединение поршня с шатуном.
Для соединения в юбке проделаны отверстия для установки поршневого пальца. Чтобы повысить прочность в месте контакта пальца, с внутренней стороны юбки изготовлены специальные массивные наплывы, именуемые бобышками.
Для фиксации пальца в поршне в установочных отверстиях под него предусмотрены проточки для стопорных колец.
Типы поршней
В двигателях внутреннего сгорания применяется два типа поршней, различающихся по конструктивному устройству – цельные и составные.
Цельные детали изготавливаются путем литья с последующей механической обработкой. В процессе литья из металла создается заготовка, которой придается общая форма детали. Далее на металлообрабатывающих станках в полученной заготовке обрабатываются рабочие поверхности, нарезаются канавки под кольца, проделываются технологические отверстия и углубления.
В составных элементах головка и юбка разделены, и в единую конструкцию они собираются в процессе установки на двигатель.
Причем сборка в одну деталь осуществляется при соединении поршня с шатуном. Для этого, помимо отверстий под палец в юбке, на головке имеются специальные проушины.
Достоинство составных поршней — возможность комбинирования материалов изготовления, что повышает эксплуатационные качества детали.
Материалы изготовления
В качестве материала изготовления для цельнолитых поршней используются алюминиевые сплавы. Детали из таких сплавов характеризуются малым весом и хорошей теплопроводностью. Но при этом алюминий не является высокопрочным и жаростойким материалом, что ограничивает использование поршней из него.
Литые поршни изготавливаются и из чугуна. Этот материал прочный и устойчивый к высоким температурам. Недостатком их является значительная масса и слабая теплопроводность, что приводит к сильному нагреву поршней в процессе работы двигателя. Из-за этого их не используют на бензиновых моторах, поскольку высокая температура становится причиной возникновения калильного зажигания (топливовоздушная смесь воспламеняется от контакта с разогретыми поверхностями, а не от искры свечи зажигания).
Конструкция составных поршней позволяет комбинировать между собой указанные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, а головка – из жаропрочной стали или чугуна.
Но и у элементов составного типа есть недостатки, среди которых:
- возможность использования только в дизельных двигателях;
- больший вес по сравнению с литыми алюминиевыми;
- необходимость использования поршневых колец из жаростойких материалов;
- более высокая цена;
Из-за этих особенностей сфера использования составных поршней ограничена, их применяют только на крупноразмерных дизельных двигателях.
Видео: Принцип работы поршня двигателя. Устройство
Поршневая группа — Студопедия
Поршневую группу кривошипно-шатунного механизма образует поршень в сборе с комплектом компрессионных и маслосъемных колец, поршневым пальцем и деталями его крепления. Ее назначение заключается в том, чтобы во время рабочего хода воспринимать давление газов и через шатун передавать усилие на коленчатый вал, осуществлять другие вспомогательные такты, а также уплотнять надпоршневую полость цилиндра для предотвращения прорыва газов в картер и проникновения в него моторного масла.
Поршень имеет днище, уплотняющую и направляющую (юбку) части. Днище и уплотняющая часть составляют головку поршня. Днище поршня вместе с головкой цилиндра ограничивают объем камеры сгорания. В головке поршня проточены канавки для колец. При работе двигателя на поршень действуют большие механические и тепловые нагрузки от давления горячих газов.
Конструкция поршня должна обеспечивать такой зазор между поршнем и цилиндром, который исключал бы стуки поршня после запуска двигателя и заклинивание его в результате теплового расширения при работе двигателя под нагрузкой.
На юбке поршня делают разрезы, придают ему овальную форму в поперечном сечении и коническую — по высоте, производят заделку в поршень специальных компенсационных пластин из металла с малым коэффициентом теплового расширения. Например, в поршнях некоторых двигателей с зажиганием от искры юбку выполняют с косым разрезом, что делает ее более упругой и позволяет устанавливать поршень с минимальным зазором, не опасаясь заклинивания.
При шлифовании поршню придают овальную форму (большая ось овала должна быть перпендикулярна оси поршневого пальца), чтобы под действием боковых усилий и нагрева юбка поршня в рабочем состоянии принимала цилиндрическую форму.
Так как температура головки поршня примерно на 100-150°С выше, чем нижней части юбки, то наружный диаметр юбки делают больше, чем диаметр головки.
Большую опасность представляет собой перегрев поршня из-за недостаточного его охлаждения. При перегреве прогорает днище поршня, происходит задир рабочей поверхности цилиндра, залегание колец и даже заклинивание поршня. Иногда для улучшения охлаждения поршня на его внутреннюю поверхность направляют струю масла.
Рисунок 3 — Детали поршневой группы: 1 — поршень, 2 — поршневой палец, 3 — стопорные кольца, 4, 5 — компрессионные кольца, 6 — маслосъемное кольцо.
Конструкции поршней с различной формой днища представлена на рисунке
Рисунок 4 — Конструкции поршней с различной формой днища (а—з) и их элементов: 1 — бобышка; 2 — стенка поршня; 3 — ребро; 4 — днище поршня; 5 — канавки для компрессионных колец; 6 — дренажное отверстие для отвода масла
Днища поршней могут быть плоскими (см. а), выпуклыми, вогнутыми и фигурными (рис. б—з). Их форма зависит от типа двигателя и камеры сгорания, принятого способа смесеобразования и технологии изготовления поршней. Самой простой и технологичной является плоская форма. В дизелях применяются поршни с вогнутыми и фигурными днищами (см. рис. е—з).
Поршень дизеля КамАЗ-740 отлит из высококремнистого алюминиевого сплава (иногда поршни покрывают слоем олова для улучшения прирабатываемости) со вставкой из специального чугуна под верхнее компрессионное кольцо. Юбка поршня в поперечном сечении овальная, причем большая ось овала перпендикулярна оси поршневого пальца. По высоте поршень имеет коническую форму: в верхней части меньший диаметр, чем в нижней. На юбку поршня нанесено коллоидно-графитовое покрытие для улучшения приработки и предохранения от задиров. Кроме того, в бобышки поршня залиты стальные терморегулирующие пластины. Все это выполнено для компенсации неравномерности тепловой деформации поршня при работе в цилиндрах двигателя, возникающей изза неравномерного распределения массы металла внутри юбки поршня. В бобышках поршня имеются отверстия для прохода масла к поршневому пальцу. В головке поршня расположена тороидальная камера сгорания, а сбоку от нее в днище — две; выемки для предотвращения касания его с клапанами. Под бобышками в нижней части юбки сделаны выемки для прохода противовесов коленчатого вала в НМТ.
В связи со сложной формой наружной поверхности поршня измерять его диаметр необходимо в плоскости, перпендикулярной оси поршневого пальца и на расстоянии 52,4 мм от днища поршня. В запасные части поставляются поршни классов А, С, Е. Этих классов достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров. Например, к цилиндрам классов В и D) может подойти поршень класса С. Кроме того, при ремонте двигателей поршни обычно заменяются у изношенных цилиндров, поэтому к незначительно изношенному цилиндру, имевшему класс В, может подойти поршень класса С.
Главное при подборе поршня обеспечение необходимого монтажного зазора между поршнем и цилиндром (0,05-0,07 мм). По диаметру отверстия под поршневой палец поршни подразделяются через 0,064 мм на три категории, обозначаемые цифрами 1, 2, 3. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня. Поршни по массе в одном и том же двигателе подобраны с максимально допустимым отклонением +2,5 г.
С шатуном поршень соединен пальцем 2 плавающего типа, стопорные кольца 3 вставляются в канавки, проточенные в бобышках, кольца ограничивают осевое смещение пальца в поршне.
Поршневой палец стальной, цементированный, трубчатого сечения, запрессован в верхнюю головку шатуна с натягом и свободно вращается в бобышках поршня. Поршневые пальцы, как и отверстия в бобышках поршня, по наружному диаметру подразделяются на три категории через 0,004мм.
Категория пальца маркируется на его торце соответствующим цветом: синим первая категория, зеленым вторая, красным третья. Собираемые палец и поршень должны принадлежать к одной категории.
Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Это уменьшает возможность появления стука поршня при переходе через в.м.т. Для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П». Поршень должен устанавливаться в цилиндр так, чтобы метка была обращена в сторону передней части двигателя. Поршни, как и цилиндры, по наружному диаметру подразделяются на пять классов через 0,01 мм, обозначаемые буквами А, В, С, D, Е. Им соответствуют следующие диаметры цилиндров, в мм: А 78,94-78,95; В 78,95-78,96; С 78,96-78,97; D 78,97-78,98; Е 78,98-78,99.
На поршне выполнены канавки для двух компрессионных 4, 5 и одного маслосъемного 6 кольца. Компрессионные кольца уплотняют поршень в гильзе цилиндров и предотвращают прорыв газов через зазор между юбкой поршня и стенкой гильзы. Маслосъемные кольца снимают излишки масла со стенок гильз и не допускают попадания его в камеры сгорания.
Поршневые кольца изготовлены из чугуна. Иногда маслосъемные кольца делают из стали. Для установки на поршень кольца имеют разрез, называемый замком.
После установки в цилиндр зазор в замке должен быть в пределах 0,3-0,5 мм, чтобы кольцо не заклинивало при нагревании. Замки на поршне должны располагаться на равных расстояниях друг от друга по окружности, что уменьшает прорыв газов из цилиндра.
Компрессионные кольца и особенно первое (верхнее) из них работают в тяжелых условиях. Из-за соприкосновения с горячими газами и большой работы трения, производимой первым кольцом, оно сильно нагревается (до 225-275°С), что осложняет его смазку и вызывает увеличенный износ как самого кольца, так и верхнего пояса цилиндра.
Для повышения износостойкости поверхность верхнего компрессионного кольца подвергают пористому хромированию. Остальные кольца для ускорения приработки покрывают тонким слоем олова или молибдена (двигатель КамАЗ-740).
Поршневые кольца разрезные, в свободном состоянии их диаметр несколько больше диаметра цилиндра. Поэтому в цилиндре кольцо плотно прижимается к его стенкам. В канавках поршня кольца образуют лабиринт с малыми зазорами, в котором газы, прорывающиеся из надпоршневого пространства, с одной стороны, теряют давление и скорость, а с другой — прижимают кольца к стенке цилиндра.
Рисунок 5 — Поршневые кольца: а — внешний вид, б — расположение колец на поршне (двигателя ЗИЛ-130), в — составное маслосъемное кольцо; 1 — компрессионное кольцо, 2 — маслосъемное кольцо, 3 — плоские стальные диски, 4 — осевой расширитель, 5 — радиальный расширитель.
Компрессионные кольца имеют разную форму поперечного сечения. Компрессионное кольцо 1 с прямоугольным сечением (а) прилегает к цилиндру по всей наружной поверхности. Для увеличения удельного давления кольца на зеркало цилиндра и более быстрой приработки наружной поверхности кольцу придается коническая форма или делается на верхней внутренней кромке кольца 1 специальная выточка (6).
Маслосъемные кольца также имеют различную форму: коническую, скребковую, пластинчатую с осевым и радиальным расширителями (в). При движении вверх маслосъемное кольцо как бы «всплывает» в масляном слое, а при движении вниз острая кромка кольца соскабливает масло.
Маслосъемное кольцо отличается от компрессионных сквозными прорезями для прохода масла. В канавке поршня для маслосъемного кольца сверлят один или два ряда отверстий для отвода масла внутрь поршня.
Маслосъемное кольцо двигателей ЗМЗ и ЗИЛ состоит из двух стальных кольцевых дисков, осевого 4 и радиального 5 расширителей. Вследствие быстрой прирабатываемости и упругости стальные маслосъемные кольца хорошо прилегают к гильзе цилиндра.
Шатун.
Шатун соединяет поршень с кривошипом коленчатого вала и, преобразуя возвратно-поступательное движение поршневой группы во вращательное движение коленчатого вала, совершает сложное движение, подвергаясь при этом действию знакопеременных ударных нагрузок. В двигателе шатун подвергается воздействию значительных переменных нагрузок, изменяющихся от растяжения к сжатию. Поэтому он должен быть прочным, жестким и легким. Шатуны изготавливаются из стали литьем или горячей штамповкой. На спортивных автомобилях могут устанавливаться шатуны из титанового сплава. Шатун состоит из трех конструктивных элементов: стержня 2, верхней (поршневой) головки 1 и нижней (кривошипной) головки 3. Стержень шатуна обычно имеет двутавровое сечение. В верхнюю головку для уменьшения трения запрессовывают бронзовую втулку 6 с отверстием для подвода масла к трущимся поверхностям. Нижнюю головку шатуна для обеспечения возможности сборки с коленчатым валом выполняют разъемной. У бензиновых двигателей разъем головки обычно расположен под углом 90° к оси шатуна. У дизелей нижняя головка шатуна 7, как правило, имеет косой разъем. Крышка 4 нижней головки крепится к шатуну двумя шатунными болтами, точно подогнанными к отверстиям в шатуне и крышке для обеспечения высокой точности сборки. Чтобы крепление не ослабло, гайки болтов стопорят шплинтами, стопорными шайбами или контргайками. Отверстие в нижней головке растачивают в сборе с крышкой, поэтому крышки шатунов не могут быть взаимозаменяемыми.
Конструкция шатуна различается в зависимости от типа двигателя и его компоновочной схемы (рисунок 6). Длина шатуна во многом определяет высоту двигателя. Шатун условно разделяется на три части: стержень, поршневую и кривошипную головки.
Рисунок 6 — Детали шатунной группы: 1 — верхняя головка шатуна; 2 — стержень; 3 — нижняя головка шатуна; 4 — крышка нижней головки; 5 — вкладыши; 6 — втулка; 7 — шатун дизеля; S — основной шатун сочлененного шатунного узла
Стержень шатуна имеет, как правило, двутавровое сечение. Встречаются шатуны с круглым, прямоугольным, крестообразным, Н-образным сечением стержня. Для подачи масла к подшипнику поршневой головки в стержне шатуна выполнен канал.
Поршневая головка представляет собой цельную проушину, в которую с натягом установлена втулка – подшипник скольжения для вращения поршневого пальца. Втулка изготавливается бронзовой или биметаллической (сталь со свинцом, оловом). Устройство поршневой головки определяется размером поршневого пальца и способом его крепления. Для снижения массы шатуна и уменьшения нагрузки на поршневой палец на некоторых двигателях используются шатуны с трапециевидной формой поршневой головки.
Кривошипная головка обеспечивает соединение шатуна с коленчатым валом. На большинстве двигателей кривошипная головка выполняется разъемной, что обусловлено технологией сборки ДВС. Нижняя часть головки (крышка) соединяется с шатуном с помощью болтов. Реже используется штифтовое или бандажное соединение частей кривошипной головки. Разъем может быть прямым (перпендикулярный оси стержня) или косым (под углом к оси стержня). Косой разъем применяется, в основном, на V-образных двигателях и позволяет сделать блок двигателя более компактным.
Для противодействия поперечным силам стыковые поверхности кривошипной головки выполняются профилированными. Различают зубчатое, замковое (прямоугольные выступы) соединение. Самым популярным в настоящее время является соединение частей головки, полученное способом контролированного раскалывания, т.н. сплит-разъем. Разлом обеспечивает высокую точность стыковки частей.
Толщина кривошипной головки определяет длину блока цилиндров. Особенно это актуально для V- и W-образных двигателей. К примеру, толщина нижней головки шатуна двигателя W12 от Audi составляет всего 13 мм.
Для уменьшения трения в соединении шатуна с коленчатым валом и облегчения ремонта двигателя в кривошипной головке размещается шатунный подшипник, состоящий из двух вкладышей 5, залитых антифрикционным сплавом. Вкладыши изготавливаются многослойными – двух, трех, четырех и даже пятислойными. Самые ходовые двух и трехслойные вкладыши. Двухслойный вкладыш представляет собой стальную основу, на которую нанесено антифрикционное покрытие. В трехслойном вкладыше стальную основу и антифрикционный слой разделяет изоляционная прокладка.
Внутренняя поверхность вкладышей точно подогнана к шейкам коленчатого вала. Для фиксации вкладышей относительно головки они имеют отогнутые усики, входящие в соответствующие пазы головки. Подвод масла к трущимся поверхностям обеспечивают кольцевые проточки и отверстия во вкладышах.
Для обеспечения хорошей уравновешенности деталей кривошипно-шатунного механизма шатунные группы одного двигателя (как и поршневые) должны иметь одинаковую массу с соответствующим ее распределением между верхней и нижней головками шатуна.
В V-образных двигателях иногда используются сочлененные шатунные узлы, состоящие из спаренных шатунов. Основной шатун 8, имеющий обычную конструкцию, соединен с поршнем одного ряда. Вспомогательный прицепной шатун, соединенный верхней головкой с поршнем другого ряда, нижней головкой шарнирно крепится с помощью пальца к нижней головке основного шатуна.
Вкладыш, установленный в шатуне, нагружен больше, чем вкладыш, расположенный в крышке шатуна. На вкладыши, расположенные в шатунах, через поршни и шатуны воздействует давление газов (при сгорании топлива в цилиндрах) и поэтому эти вкладыши изнашиваются больше. Вкладыши, расположенные в крышках шатунов, меньше нагружены и практически изнашиваются незначительно.
Поршень двигателя: функции,конструкция,типы,фото,видео | АВТОМАШИНЫ
Поршень занимает центральное место в процессе преобразования химической энергии топлива в тепловую и механическую. Поговорим про поршни двигателя внутреннего сгорания, что это такое и основное назначение в работе.
Содержание статьи
ЧТО ТАКОЕ ПОРШЕНЬ ДВИГАТЕЛЯ?
Поршень двигателя — это деталь цилиндрической формы, совершающая возвратно-поступательное движение внутри цилиндра и служащая для превращения изменения давления газа, пара или жидкости в механическую работу, или наоборот — возвратно-поступательного движения в изменение давления. Изначально поршни для автомобильных двигателей внутреннего сгорания отливали из чугуна. С развитием технологий стали использовать алюминий, т.к. он давал следующие преимущества: рост оборотов и мощности, меньшие нагрузки на детали, лучшую теплоотдачу.
С тех пор мощность моторов выросла многократно, температура и давление в цилиндрах современных автомобильных двигателей (особенно дизельных моторов) стали такими, что алюминий подошёл к пределу своей прочности. Поэтому в последние годы подобные моторы оснащаются стальными поршнями, которые уверенно выдерживают возросшие нагрузки. Они легче алюминиевых за счет более тонких стенок и меньшей компрессионной высоты, т.е. расстояния от днища до оси алюминиевого пальца. А еще стальные поршни не литые, а сборные.Помимо прочего, уменьшение вертикальных габаритов поршня при неизменном блоке цилиндров дает возможность удлинить шатуны. Это позволит снизить боковые нагрузки в паре «поршень-цилиндр, что положительно скажется на расходе топлива и ресурсе двигателя. Или, не меняя шатунов и коленвала, можно укоротить блок цилиндров и таким образом облегчить двигатель
Поршень выполняет ряд важных функций:
- обеспечивает передачу механических усилий на шатун;
- отвечает за герметизацию камеры сгорания топлива;
- обеспечивает своевременный отвод избытка тепла из камеры сгорания
Работа поршня проходит в сложных и во многом опасных условиях – при повышенных температурных режимах и усиленных нагрузках, поэтому особенно важно, чтобы поршни для двигателей отличались эффективностью, надежностью и износостойкостью. Именно поэтому для их производства используются легкие, но сверхпрочные материалы – термостойкие алюминиевые или стальные сплавы. Поршни изготавливаются двумя методами – литьем или штамповкой.
Экстремальные условия обуславливают материал изготовления поршней
Поршень эксплуатируется в экстремальных условиях, характерными чертами которых являются высокие: давление, инерционные нагрузки и температуры. Именно поэтому к основным требованиям, предъявляемым материалам для его изготовления относят:
- высокую механическую прочность;
- хорошую теплопроводность;
- малую плотность;
- незначительный коэффициент линейного расширения, антифрикционные свойства;
- хорошую коррозионную устойчивость.
Требуемым параметрам соответствуют специальные алюминиевые сплавы, отличающиеся прочностью, термостойкостью и легкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.
Поршни могут быть:
- литыми;
- коваными.
В первом варианте их изготовляют путем литья под давлением. Кованые изготовляются методом штамповки из алюминиевого сплава с небольшим добавлением кремния (в среднем, порядка 15 %), что значительно увеличивает их прочность и снижает степень расширения поршня в диапазоне рабочих температур.
Конструкция поршня
Поршень двигателя имеет достаточно простую конструкцию, которая состоит из следующих деталей:
- Головка поршня ДВС
- Поршневой палец
- Кольцо стопорное
- Бобышка
- Шатун
- Юбка
- Стальная вставка
- Компрессионное кольцо первое
- Компрессионное кольцо второе
- Маслосъемное кольцо
Конструктивные особенности поршня в большинстве случаев зависят от типа двигателя, формы его камеры сгорания и типа топлива, которое используется.
Днище
Днище может иметь различную форму в зависимости от выполняемых им функций – плоскую, вогнутую и выпуклую. Вогнутая форма днища обеспечивает более эффективную работу камеры сгорания, однако это способствует большему образованию отложений при сгорании топлива. Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.
Поршневые кольца
Ниже днища расположены специальные канавки (борозды) для установки поршневых колец. Расстояние от днища до первого компрессионного кольца носит название огневого пояса.
Поршневые кольца отвечают за надежное соединение цилиндра и поршня. Они обеспечивают надежную герметичность за счет плотного прилегания к стенкам цилиндра, что сопровождается напряженным процессом трения. Для снижения трения используется моторное масло. Для изготовления поршневых колец применяется чугунный сплав.
Количество поршневых колец, которое может быть установлено в поршне зависит от типа используемого двигателя и его назначения. Зачастую устанавливаются системы с одним маслосъемным кольцом и двумя компрессионными кольцами (первым и вторым).
ТИПЫ ПОРШНЕЙ
В двигателях внутреннего сгорания применяется два типа поршней, различающихся по конструктивному устройству – цельные и составные.
Цельные детали изготавливаются путем литья с последующей механической обработкой. В процессе литья из металла создается заготовка, которой придается общая форма детали. Далее на металлообрабатывающих станках в полученной заготовке обрабатываются рабочие поверхности, нарезаются канавки под кольца, проделываются технологические отверстия и углубления.
В составных элементах головка и юбка разделены, и в единую конструкцию они собираются в процессе установки на двигатель. Причем сборка в одну деталь осуществляется при соединении поршня с шатуном. Для этого, помимо отверстий под поршневой палец в юбке, на головке имеются специальные проушины.
Достоинство составных поршней — возможность комбинирования материалов изготовления, что повышает эксплуатационные качества детали.
Отвод излишков тепла от поршня
Наряду со значительными механическими нагрузками поршень также подвергается негативному воздействию экстремально высоких температур. Тепло от поршневой группы отводится:
- системой охлаждения от стенок цилиндра;
- внутренней полостью поршня, далее — поршневым пальцем и шатуном, а также маслом, циркулирующим в системе смазки;
- частично холодной топливовоздушной смесью, подаваемой в цилиндры.
С внутренней поверхности поршня его охлаждение осуществляется с помощью:
- разбрызгивания масла через специальную форсунку или отверстие в шатуне;
- масляного тумана в полости цилиндра;
- впрыскивания масла в зону колец, в специальный канал;
- циркуляции масла в головке поршня по трубчатому змеевику.
Маслосъемное кольцо и компрессионные кольца
Маслосъемное кольцо обеспечивает своевременное устранение излишков масла с внутренних стенок цилиндра, а компрессионные кольца – предотвращают попадания газов в картер.
Компрессионное кольцо, расположенное первым, принимает большую часть инерционных нагрузок при работе поршня.
Для уменьшения нагрузок во многих двигателях в кольцевой канавке устанавливается стальная вставка, увеличивающая прочность и степень сжатия кольца. Кольца компрессионного типа могут быть выполнены в форме трапеции, бочки, конуса, с вырезом.
Маслосъемное кольцо в большинстве случаев оснащено множеством отверстий для дренажа масла, иногда – пружинным расширителем.
Поршневой палец
Это трубчатая деталь, которая отвечает за надежное соединение поршня с шатуном. Изготавливается из стального сплава. При установке поршневого пальца в бобышках, он плотно закрепляется специальными стопорными кольцами.
Поршень, поршневой палец и кольца вместе создают так называемую поршневую группу двигателя.
Юбка
Направляющая часть поршневого устройства, которая может быть выполнена в форме конуса или бочки. Юбка поршня оснащается двумя бобышками для соединения с поршневым пальцем.
Для уменьшения потерь при трении, на поверхность юбки наносится тонкий слой антифрикционного вещества (зачастую используется графит или дисульфид молибдена). Нижняя часть юбки оснащена маслосъемным кольцом.
Обязательный процесс работы поршневого устройства – это его охлаждение, которое может быть осуществлено следующими методами:
- разбрызгиванием масла через отверстия в шатуне или форсункой;
- движением масла по змеевику в поршневой головке;
- подачей масла в область колец через кольцевой канал;
- масляным туманом
Уплотняющая часть
Уплотняющая часть и днище соединяются в форме головки поршня. В этой части устройства расположены кольца поршня – маслосъемное и компрессионные. Каналы для колец имеют небольшие отверстия, через которые отработанное масло попадает на поршень, а затем стекает в картер двигателя.
В целом поршень двигателя внутреннего сгорания является одной из самых тяжело нагруженных деталей, который подвергается сильным динамическим и одновременно тепловым воздействиям. Это накладывает повышенные требования как к материалам, используемым в производстве поршней, так и к качеству их изготовления.
Выхлопная система: описание,фото,назначение,тюнинг
Как провести замену поршневых колец своими руками?
Самостоятельная замена тормозных колодок и тормозных дисков
Поршневой палец: описание,виды,применение,установка,фото,видео.
Поршневой палец: описание,виды,применение,установка,фото,видео. | АВТОМАШИНЫ
Поршневой палец – элемент кривошипно-шатунного механизма цилиндрической формы, который представляет собой ось перемещения шатуна в месте его соединения с поршнем и обеспечивает таким образом подвижное шарнирное соединение головки шатуна и поршня.
Содержание статьи
Применение поршневого пальца
Поршневой палец соединяет поршень с шатуном. Соединение двух этих деталей не может быть жестким, так как и низ, и верх шатуна постоянно перемещаются. Цилиндрический палец позволяет верхней части шатуна «шататься» при перемещении поршня по вертикали.
Для монтажа плавающего пальца поршень, шатун и палец кипятят в горячей воде
Почему поршневой палец трудно облегчить?
Первостепенная задача конструкторов современных двигателей – увеличение мощности и, одновременно, снижение веса мотора. Для того, чтобы уменьшить вес всего агрегата, приходится облегчать детали любыми доступными способами.
Облегчить поршневой палец непросто, так как эта деталь постоянно испытывает серьезные нагрузки. Легкие и прочные сплавы, которые можно использовать для производства поршневых пальцев, стоят дорого, и себестоимость изделия существенно увеличивается. В итоге, в большинстве современных двигателей применяются пальцы из легированной стали, такие же, как сто лет назад.
Зачем нужно отверстие в центре поршневого пальца?
Обычно в теле пальца есть сквозное отверстие отверстие в виде двух конусов с вершинами в центре. Благодаря отверстию можно уменьшить вес детали, а конусная форма связана с распределением нагрузки по поверхности детали. Центр пальца нагружен значительно больше, и в этом месте толщина материала играет наиболее существенную роль.
По способу осевой фиксации пальцы делятся на две группы:
1 – фиксированные
2 – плавающие
1 – Поршневой палец
2 – Зазор между пальцем и бобышкой поршня
3 – Шатун
4 – Поршень
5 – Стопорное кольцо пальца
6 – Бронзовая втулка поршневой головки шатуна
7 – Зазор между пальцем и бронзовой втулкой
На современных автомобильных двигателях наибольшее распространение нашли плавающие пальцы.
Фиксированный
Фиксированным называется поршневой палец, который не вращается в одном из соединяемых элементов за счёт установки с тугой посадкой или в верхней головке шатуна или в отверстиях бобышек поршня.
Тугая посадка поршневого пальца в одном из элементов обеспечивает осевую фиксацию пальца.
В старых автомобильных и стационарных двигателях палец в верхней головке шатуна вообще крепился при помощи разрезной втулки и стяжного болта, но в настоящее время в автомобильных двигателях такой способ крепления поршневого пальца не применяется.
Чаще фиксированное соединение обеспечивается в верхней головке шатуна. При этом вращение пальца осуществляется в отверстиях бобышек поршня.
Например, в двигателях автомобилей ВАЗ надёжная фиксация поршневого пальца обеспечивается за счёт установки пальца в верхней (поршневой) головке шатуна с натягом 0,01 ? 0,042 мм. При этом в соединении пальца с бобышками поршня, для обеспечения шарнирного соединения, устанавливается необходимый зазор. Это наиболее дешёвый способ фиксации пальца в массовом производстве. В этом случае во время ремонта двигателя при сборке шатунно-поршневой группы возникает необходимость нагрева шатуна до достаточно высокой температуры. В двигателях с фиксированным поршневым пальцем бронзовая втулка в поршневую головку шатуна не устанавливается.
Плавающий
Плавающим называется палец, установленный с необходимым зазором, и в верхней головке шатуна, и в бобышках поршня.
В этом случае осевая фиксация поршневого пальца осуществляется за счёт стопорных колец, устанавливаемых в специальные проточки в бобышках поршня.
Во время работы плавающий палец вращается и в головке шатуна и в бобышках поршня. При таком соединении необходимо обеспечить рекомендованный зазор как между пальцем и бобышками поршня, так и между пальцем и втулкой поршневой головки шатуна. В двигателе с плавающим поршневым пальцем для уменьшения трения в поршневую головку шатуна устанавливается бронзовая втулка. Из-за различного температурного коэффициента расширения материалов, из которых изготовлены шатун, поршневой палец и поршень эти зазоры различны.
При комнатной температуре во втулку верхней головки шатуна палец должен входить плотно без люфта и качания. А в бобышки поршня, в холодном состоянии, поршень должен входить с небольшим натягом.
Поэтому перед снятием или установкой плавающего пальца поршень необходимо нагреть в воде до температуры 60? ? 85? С.
Подбор поршневого пальца
Если в двигателе применен плавающий палец, его подбирают по цветовой метке, нанесенной внутри днища поршня, или по заводскому номеру запчасти по каталогу. Поршни и поршневые пальцы делятся на размерные группы в зависимости от диаметра, об этом следует помнить при самостоятельной покупке деталей.
При подборе фиксированного пальца палец подбирается по отверстию в поршне по номеру группы, указанному на днище поршня.
Материал для изготовления поршневых пальцев
Для изготовления поршневых пальцев применяют в основном сталь 45ХА. После отливки деталь закаливают на 1-1.5 мм глубины. Твердость поверхности должна быть соответствовать определенным нормам. В моторах повышенной мощности применяют для изготовления пальцев применяют более прочные сорта легированной стали.
Установка поршневого пальца
Установка фиксированного поршневого пальца
Для установки фиксированного пальца шатун необходимо нагреть в муфельной электрической печи до температуры 240? С. (При отсутствии муфельной печи шатун часто нагревают на простой электрической плитке). Шатун быстро охлаждается, а палец необходимо в осевом направлении устанавливать очень точно, поэтому делайте это только с применением специального приспособления. Необходимо помнить, что для каждого диаметра поршня существует своё приспособление, хотя все они похожи друг на друга, некоторые размеры приспособлений отличаются, но на глаз это не видно.
Установите палец на приспособление. Принимая все меры предосторожности, извлеките нагретый шатун из муфельной печи шатун и быстро закрепите его в тисках. При помощи специального приспособления вставьте палец в поршень и шатун, строго выполняя указания Руководства по ремонту. Делать всё необходимо быстро, поскольку шатун очень быстро остывает. А после того как шатун остынет, изменить положение пальца не получится.
- Рукоятка приспособления
- Центрирующий фланец пальца
- Устанавливаемый палец
- Направляющая втулка
- Колпачковая гайка
Специальное приспособление для установки поршневого пальца автомобиля ВАЗ.
Установка плавающего поршневого пальца
Для обеспечения необходимого зазора (натяга) в соединении с пальцем, поршни в зависимости от диаметра отверстия под поршневой палец и пальцы в зависимости от наружного диаметра обычно делятся на несколько размерных групп (классов). Группа поршня и пальца обычно отмечаются цветной меткой на внутренней стороне днища или на бобышке поршня. На поршневом пальце цветовая метка обычно наносится на торцевую поверхность.
Если поршневой палец устанавливается в отверстие поршня с натягом. Сначала проверяется зазор в соединении поршневого пальца и шатуна. При комнатной температуре (20? С) смазанный моторным маслом палец должен входить во втулку верхней головки шатуны под усилием большого пальца.
Проверив цветовые метки на поршне и пальце, нагреваем поршень в ванне с горячей водой, в которой поддерживается температура 60? ? 85? С. Смазанный моторным маслом палец должен легко входить в отверстие поршня. После остывания палец должен быть неподвижным или вращаться с усилием в бобышке поршня, но легко вращаться во втулке верхней головки шатуна.
Некоторые производители рекомендуют снимать и устанавливать поршневой палец при помощи специального приспособления.
Иногда поршневой палец устанавливается с установленным зазором и во втулку верхней головки шатуна и в отверстия бобышек поршня. В этом случае нагревать поршень нет необходимости, и палец легко вращается при комнатной температуре и в верхней головке шатуна и в бобышках поршня.
Всегда применяйте только новые стопорные кольца поршневого пальца и устанавливайте стопорные кольца в строгом соответствии с руководством по ремонту. Направление зазоров стопорных колец, чаще всего, должны быть направлены в сторону нижней части поршня.
Ремонтный комплект, состоящий из поршня, подобранного к поршню поршневого пальца и плоских стопорных колец.

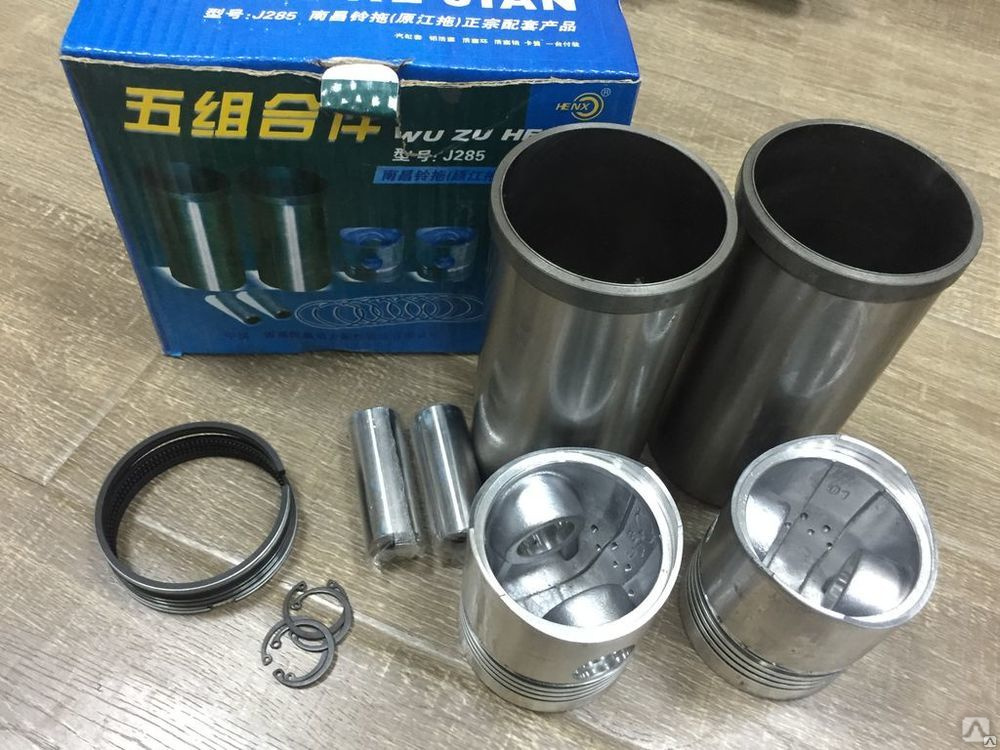

Ремонтный комплект, состоящий из поршней, поршневых пальцев, поршневых колец и круглых стопорных колец.
Плоские стопорные кольца поршневого пальца
Плавающий поршневой палец с комплектом круглых стопорных колец
В любом случае перед установкой поршневого пальца внимательно ознакомьтесь с руководством по ремонту ремонтируемого автомобиля.
Смазка поршневого пальца
Работающий под большой механической и термической нагрузкой поршневой палец должен получать необходимую смазку. Плавающий поршневой палец в соединении с поршневой головкой шатуна смазывается через отверстие в головке шатуна и бронзовой втулке. Масло в это отверстие поступает из внутренней полости поршня, куда оно вбрызгивается масляной форсункой или поступает через отверстия в поршне от маслосъёмных колец.
Смазка шарнирного соединения поршневого пальца с поршнем. Масло поступает по специальным масляным каналам от маслосъёмных поршневых колец.
Как снять поршень
ОФИЦИАЛЬНЫЙ САЙТ МОТОРДЕТАЛ-КОСТРОМА — детали цилиндро-поршневой группы, поршневые кольца, поршневые пальцы и гильзы цилиндров
«Мотордеталь» получила доступ к уникальной технологии антифрикционного покрытия «Нанофрикс », разработанной специалистами немецкой компании KS KOLBENSCHMIDT и использованной в производстве. Главная особенность покрытия — удачно подобранное сочетание наночастиц, адгезива, твердой смазки и присадки. Это покрытие значительно (более чем на 50%) снижает коэффициент сухого трения и износ по сравнению с традиционными промышленными покрытиями.
Гальваническое покрытие ncMDChrome стало эффективным развитием исследований Мотордеталь . В основе ncMDCrome лежит хром, содержащий наночастицы твердого углерода (алмаза), наносимый на рабочие поверхности верхних компрессионных и масляных поршневых колец с помощью электрического тока. Нанохром позволяет увеличить срок службы всех деталей цилиндро-поршневой группы двигателя.
Вслед за Владимиром Путиным Президент РФ официально утвердил проект организации импортозамещающего производства автокомпонентов — поршней и гильз цилиндров стандартов Евро-4 и Евро-5 для удовлетворения потребностей отечественного двигателестроения и зарубежного производства. производителей, локализованных в России и странах СНГ: Volkswagen, Renault, Nissan и Ford, завод посетили высокопоставленные лица: заместитель председателя правительства РФ Ольга Голодец и председатель Совета Федерации Валентина Матвиенко.После их визитов компания Мотордеталь подписала соглашение о кредитной линии на модернизацию производства в рамках программы. Общий объем инвестиций — 2,24 млрд рублей .
MTU (подразделение Rolls-Royce), британская компания, которая является одним из ведущих производителей дизельных двигателей и приводных систем для морских, тяжелых транспортных средств, железнодорожного транспорта, военного транспорта, нефтегазовой промышленности, признана лучшим поставщиком Мотордеталь. в России и СНГ .
«Мотордеталь» получила сертификат Ford Sollers на поставку деталей цилиндро-поршневой группы.Продукция Костромы устанавливается в двигатели Ford Fiesta, Focus и EcoSport, производимые на заводе.
PistonHeads UK | Продажа автомобилей | Новости автомобилей
MakeAnyAlfa RomeoAston MartinAudiBMWBentleyCaterhamChevroletDodgeFerrariFordHondaJaguarLamborghiniLand RoverLotusMINIMazdaMcLarenMercedes-BenzMitsubishiMorganNissanPeugeotPorscheRenaultSeatSkodaSubaruTVRTeslaToyotaVauxhallVolkswagenVolvoWestfieldACAbarthAlfa RomeoAllardAlpinaAlpineAlvisArielAscariAston MartinAtalantaAudiAustin HealeyAustinBACBMWBentleyBike Powered CarsBitterBristolBrough-SuperiorBugattiBuickCadillacCaterhamChevroletChryslerCitroenCrossleyDaciaDafDaihatsuDaimlerDatsunDe TomasoDelahayeDeloreanDodgeExcaliburFacel VegaFairthorpeFalconFerrariFiatFiskerFordFranklinFrazer NashGMCGinettaGreat Британский Спорт CarsGumpertHMCHRGHealeyHillmanHispano-SuizaHondaHotchkissHummerHyundaiInfinitiInvictaIsuzuJaguarJeepJensenKTMKiaKit CarsKoenigseggLa SalleLagondaLamborghiniLanciaLand RoverLea-FrancisLeft Рука DriveLexusLincolnLotusMGMINIMaseratiMaybachMazdaMcLarenMercedes-BenzMesserschmittMini ClassicMitsubishiMorganMorrisNSUNash-HealeyNissanNobleOldsmobileOpelOther M akesPackardPaganiPanhardPantherPeugeotPlymouthPolestarPontiacPorscheQuadzillaRadicalReliantRenaultRileyRolls RoyceRoverSSSaabSalmsonSeatShelbySimcaSkodaSmart CarSpykerSquireSsangyongStandardSteyrStudebakerStutzSubaruSunbeamSuperformanceSuzukiSwallowSwiftTVRTalbot-LagoTalbotTeslaTigerToyotaTriumphUltimaVanden PlasVauxhallVenturiVolkswagenVolvoWestfieldWiesmannWolseleyZenos
Мин priceAny £ 500 £ 1000 £ 1500 £ 2000 £ 3000 £ 4000 £ 5000 £ 6000 £ 7000 £ 8000 £ 9000 £ 10000 £ 11 000 £ 12 000 £ 13 000 £ 14 000 £ 15 000 £ 16 000 £ 17 000 £ 18 000 £ 19,000 £ 20,000 £ 25,000 £ 30,000 £ 35,000 £ 40,000 £ 45,000 £ 50,000 £ 55,000 £ 60,000 £ 65,000 £ 70,000 £ 75,000 £ 80,000 £ 85,000 £ 90,000 £ 95,000 £ 100,000 £ 105,000 £ 110,000 £ 115,000 £ 120,000 £ 125,000 £ 130,000 £ 135,000 140 000 фунтов стерлингов 145 000 фунтов стерлингов 150 000 фунтов стерлингов 175 000 фунтов стерлингов 200 000 фунтов стерлингов 225 000 фунтов стерлингов 250 000 фунтов стерлингов 500 000 фунтов стерлингов
Максимальная цена Любые 500 фунтов стерлингов 1000 фунтов стерлингов 1500 фунтов стерлингов 2000 фунтов стерлингов 3000 фунтов стерлингов 4 000 фунтов стерлингов 5000 фунтов стерлингов 6000 фунтов стерлингов 7000 фунтов стерлингов 8000 фунтов стерлингов 9000 фунтов стерлингов были 10 000 фунтов стерлингов 11 000 фунтов стерлингов 12 000 фунтов стерлингов 13 000 £ 14,000 £ 15,000 £ 16,000 £ 17,000 £ 18,000 £ 19,000 £ 20,000 £ 25,000 £ 30,000 £ 35,000 £ 40,000 £ 45,000 £ 50,000 £ 55,000 £ 60,000 £ 65 , 000 £ 70,000 £ 75,000 £ 80,000 £ 85,000 £ 90,000 £ 95,000 £ 100,000 £ 105,000 £ 110,000 £ 115,000 £ 120,000 £ 125,000 £ 130,000 £ 135,000 £ 140,000 £ 145,000 £ 150,000 £ 175,000 £ 200,000 £ 225,000 £ 250,000 £ 500,000
Групповые билеты | Детройт Пистонс
Кларк Ровекамп, директор
Год создания: 2020
Любимый игрок Pistons за все время: Деррик Роуз
Что больше всего нравится в работе в групповых продажах: Возможность наблюдать за реакцией наших групп, когда они впервые участвуют в одной из игр.Это то, что никогда не устареет и является постоянным напоминанием о том, как нам повезло, что это наша работа.
Контакты: 313-771-5538
[email protected]
Брэндон Гебель, старший исполнительный директор
Год создания: 2015
Любимый игрок Pistons за все время: Билл Лэймбир
Любимое дело в работе в группе продаж: Возможность познакомиться с новыми людьми и построить отношения, которые могут длиться годами.Мне также нравится видеть волнение и удовлетворение членов группы, когда они проводят с нами мероприятия.
Контакты: 313-771-7466
[email protected]
Пол Шрам, бухгалтер
Год создания: 2018
Любимый игрок Pistons за все время: Бен Уоллес
Что больше всего нравится в работе в группе продаж: Мне очень нравится возможность знакомиться с новыми людьми, строить прочные отношения и создавать незабываемые впечатления для всех моих клиентов.
Контакты: 313-771-7628
[email protected]
Алвен Литтел, управляющий счет
Год создания: 2019
Любимый игрок Pistons за все время: Grant Hill
Что больше всего нравится в работе в группе продаж: : Мне нравится иметь возможность сделать незабываемые впечатления для бесчисленных групп всех возрастов. Кроме того, больше всего мне доставляет возможность оказывать влияние на сообщество и строить прочные отношения с отдельными людьми посредством групповых продаж.
Контакт: 313-771-7437
[email protected]
Ким Бишер, управляющий
Год создания: 2014
Любимый игрок Pistons за все время: Чонси Биллапс
Что больше всего нравится в работе в групповых продажах: Мне нравится видеть улыбки и волнение на лицах членов моей группы, поскольку они получают потрясающий опыт на наших площадках!
Обращение: 313-771-7578
kbischer @ поршни.com
Скотт Тиммерман, бухгалтер
Год создания: 2018
Любимый игрок Pistons за все время: Чонси Биллапс
Что больше всего нравится в работе в группе продаж: Креативность в создании увлекательного опыта для удовлетворения потребностей самых разных организаций, включая предприятия, церкви и школы.
Контакт: 313-771-7648
[email protected]
Кэлвин Александер, бухгалтер
Год создания: 2019
Любимый игрок «Пистонс» за всю историю: Ричард Гамильтон
Что больше всего нравится в работе в группе продаж: Мне нравится создавать воспоминания и впечатления от поклонников, которые работают для всех типов групп и сближают всех! Мне также нравится каждый день встречаться и общаться с новыми группами!
Обращаться: 313-771-7564
calexander1 @ поршни.com
Piston Group и сводка по слияниям и поглощениям Piston Automotive
Подпишитесь, чтобы получить доступ к этому и 159,428
инвесторам и профилям компаний
Что такое Mergr?
Мы создали Mergr, чтобы избавить людей от утомительного и трудоемкого процесса отслеживания, когда компании покупаются, продаются и кто в настоящее время владеет ими.
Каждый день появляются новые возможности, связанные с слияниями и поглощениями, и мы помогаем профессионалам всех типов прочесывать сделки, инвесторов и корпоративных эквайеров с помощью удобной веб-базы данных, доступной каждому.
Попробуйте нас на 1 неделю бесплатно сегодня!
Mergr, самый простой в использовании PE и M&A DB
Ключевые преимущества
- Будьте в курсе событий в вашей отрасли
- Исследование M&A, которое занимает секунды (не весь день)
- Лучше понять своих клиентов и потенциальных клиентов
- Найдите активных покупателей (или продавцов)
Поиск
- 4.1K Частные акционерные компании
- 148K Сделки M&A
- 155 тыс. Компании, вовлеченные в сделки M&A
(покупатель, продавец или цель) - 3,2 тыс. Консультанты по слияниям и поглощениям
(инвестиционные банки и юридические фирмы) - 47K M&A Контакты
(Консультанты по вопросам участия в частном инвестировании, слиянии и поглощении)
Готовы попробовать?
Присоединяйтесь БЕСПЛАТНО на 1 неделю
Без обязательств.Отменить в любое время.
Piston Group — 72 сотрудника
Менеджер по работе, информационные службы в Федеральном кредитном союзе Форт-Нокса и ветеран боевых действий USMC
Опыт работы
Федеральный кредитный союз Форт-Нокса Январь 2015 г. — настоящее время
Университет Салливана декабрь 2012 г. — июнь 2015 г.
Хардин Memorial Health июнь 2014 — январь 2015
Hardin Memorial Health декабрь 2013 — июнь 2014
Элизабеттаунский общественно-технический колледж март 2013 — июнь 2014
Командование кадров армии США февраль 2013 — декабрь 2013
Поршневая группа июнь 2012 г. — февраль 2013 г.
Армия США октябрь 2010 г. — июнь 2012 г.
Армия США март 2007 г. — октябрь 2011 г.
Решения для цепочки поставок ИБП март 2007 г. — октябрь 2008 г.
Навыки
Безопасность, аварийное восстановление, ИТ Менеджмент, Информационные технологии, Программное обеспечение Doc umentation, Сеть, Управление, Windows Server, ITIL, Лидерство, Active Directory, Управление проектами, Управление программами, Улучшение процессов, VMware, Системное администрирование, Виртуализация, Серверы, Обучение, Информационная безопасность, Центр обработки данных, Базы данных, Компьютерная безопасность, Сетевая безопасность, Руководство командой, анализ, обеспечение информации, интеграция, стратегическое планирование, бизнес-анализ, управление поставщиками, безопасность +, бизнес-стратегия, бизнес-аналитика, сетевое администрирование, управление изменениями, SQL, техническая поддержка, преподавание в университете, управление информацией, системный анализ, компьютерная информация.
