Замена прокладки клапанной крышки двигателя k7j Рено Логан
Замену прокладки клапанной крышки (крышки головки блока цилиндров) двигателя k7j 1,4 л автомобиля Рено Логан первого поколения производим при появлении из-под нее течи моторного масла, регулировке клапанов, ином ремонте требующем снятия клапанной крышки.
Замену прокладки клапанной крышки производим на холодном двигателе.
Необходимые инструменты приспособления и запчасти
— Ключ или головка на «8»
— Металлическая щетка
— Новая прокладка клапанной крышки двигателя
— Набор инструментов для снятия корпуса воздушного фильтра двигателя
Подготовительные работы
— Отсоединяем минусовую клемму с аккумуляторной батареи
— Извлекаем из паза в кронштейне на крышке шланг продувки адсорбера
— Снимаем корпус воздушного фильтра двигателя
— Отсоединяем шланги вентиляции картера двигателя
Порядок замены прокладки клапанной крышки двигателя k7j 1,4 л автомобиля Рено Логан
1.
Ключом или головкой на «8» отворачиваем восемь болтов крепления клапанной крышки двигателя.Отворачиваем болты согласно схеме от краев крышки к ее центру.
Порядок отворачивания болтов крепления клапанной крышки2. Снимаем клапанную крышку приподняв ее вверх.
3. Снимаем старую прокладку.
4. Очищаем привалочные поверхности клапанной крышки и головки блока двигателя от загрязнений.
Можно использовать металлическую щетку нож или наждачную бумагу. Стараемся чистить аккуратно, чтобы мусор не попадал в полость головки блока двигателя. Протираем насухо чистой тряпкой.
5. Устанавливаем новую прокладку.
Прокладка устанавливается строго в определенном положении. Ее угол с отверстием должен лечь на левый нижний угол привалочной поверхности головки блока (если смотреть на двигатель со стороны фар).
Устанавливаем новую прокладку клапанной крышки6. Устанавливаем клапанную крышку двигателя.
Центруем ее отверстия под болты с отверстиями в прокладке и головке блока.
Для этого слегка смещаем ее вправо-влево, взад-вперед.
7. Затягиваем болты ее крепления в определенной последовательности.
Затягиваем в два прохода: сначала с небольшим усилием 2.0-3.0 Н.м (0,2-0,3 кгс.м), окончательно 10-12 Н.м (1,0 — 1,2 кгс.м).

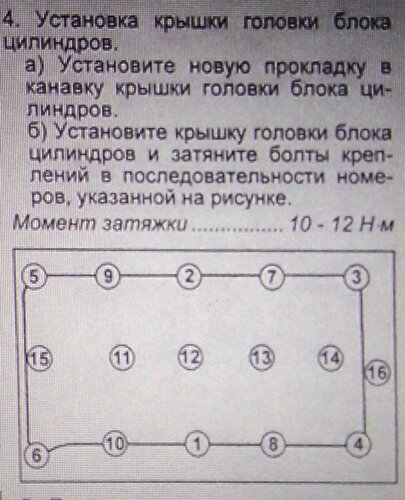

Порядок затяжки болтов крепления клапанной крышкиУстанавливаем снятые ранее детали в обратном порядке.
Примечания и дополнения
— Новую прокладку желательно выбирать изготовленную из стали.
— Течь масла под клапанную крышку можно попробовать устранить подтяжкой болтов ее крепления. Сначала немного отпускаем болты крепления, а затем затягиваем согласно схеме затяжки. Если не удается, меняем прокладку.
