По большому счёту, нам, обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.
И совершенно не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?
Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.
Что значит порядок работы цилиндров двигателя?
Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.
От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:
-расположение цилиндров двигателя: однорядное или V-образное;
-количество цилиндров;
-конструкция распредвала;
-тип и конструкция коленвала.
Рабочий цикл двигателя
Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.
Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.
У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ.
Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.
Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее.
Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 72° . У 2-х тактного двигателя 360° .
Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.
Порядок работы 4 цилиндрового двигателя, однорядного, чередование тактов происходит через 180° , ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).
Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 120° ).
Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 90° ).
Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12
Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример.
У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 90° .
То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам.
Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.
Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.
Успехов вам в изучении порядка работы цилиндров двигателя вашего автомобиля.
Порядок работы цилиндров двигателя
Строительные машины и оборудование, справочник
Порядок работы цилиндров двигателя
Последовательность чередования одноименных тактов в различных цилиндрах называют порядком работы цилиндров двигателя.
Порядок работы зависит от расположения цилиндров, расположения шеек коленчатого и кулачков распределительного валов.
У четырехтактного четырехцилиндрового рядного двигателя такты чередуются через 180° и порядок работы может быть 1—3—4—2 («Москвич-412») или 1—2— 4—3 (ГАЗ-24 «Волга»).
При порядке работы цилиндров 1—2—4—3 рабочий ход в первом цилиндре происходит за первый полуоборот коленчатого вала, во втором — за второй полуоборот, в четвертом — за третий полуоборот, в третьем — за четвертый полуоборот коленчатого вала.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
В шестицилиндровом четырехтактном двигателе шатунные шейки коленчатого вала расположены под углом 120. Порядок работы цилиндров двигателя 1-4—2—5—3—6 или 1—5—3—6—2—4 (ГАЗ-52-04).
В V-образных восьмицилиндровых четырехтактных двигателях шатунные шейки располагаются под 90°. Между двумя рядами цилиндров двигателей угол тоже 90° Когда поршень одного цилиндра находится в какой-либо мертвой точке, поршень соседнего цилиндра находится примерно на середине своего хода.
Поэтому такты, происходящие в левом ряду цилиндров, смещаются относительно соответствующих тактов, происходящих в цилиндрах правого ряда, на 90°, или 1/4 оборота коленчатого вала.
—
Для равномерной и плавной работы многоцилиндрового двигателя одноименные такты в разных цилиндрах должны чередоваться в определенной- последовательности. Последовательность чередования одноименных тактов в цилиндрах двигателя называется порядком его работы. Порядок работы определяет расположение шатунных шеек коленчатого вала и кулачков на распределительном валу. Предположим, что в четырехцилиндровом двигателе в 1-м цилиндре в течение первого пол-оборота коленчатого вала (180°) происходит рабочий ход, в 4-м цилиндре — впуск. Одновременно поршни 2-го и 3-го цилиндров будут двигаться вверх, совершая в одном из них сжатие, а в другом выпуск. Примем, что во 2-м цилиндре будет выпуск, а в 3-м — сжатие. Тогда за следу; щие три полуоборота коленчатого вала произойдет рабочий ход последовательно в 3-м, затем 4-м и, наконец, во 2-м цилиндрах.

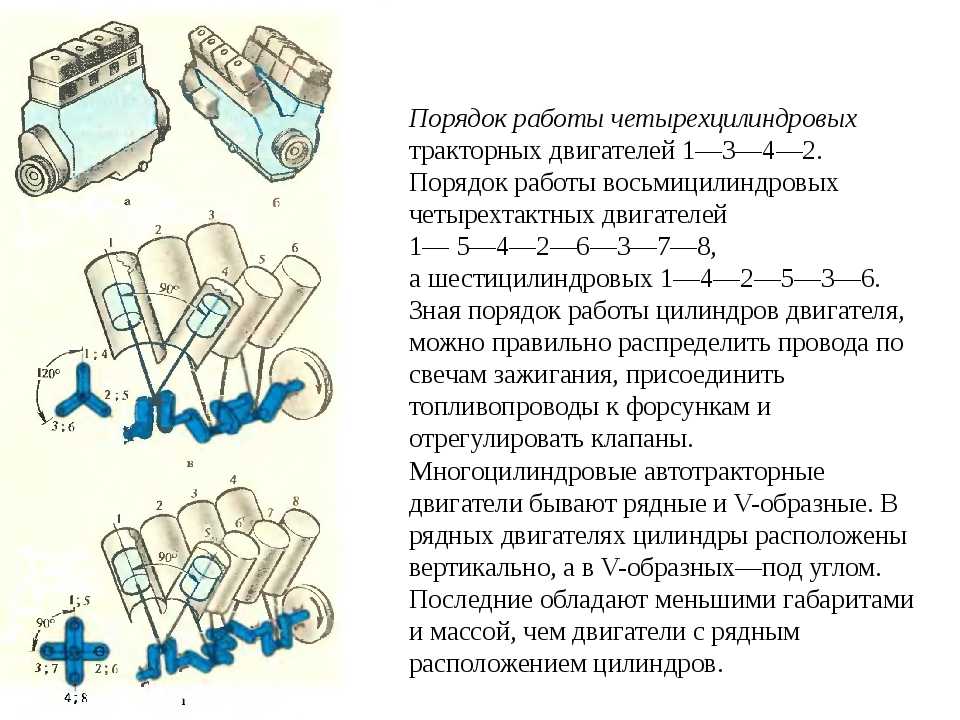

Рис. 1. Схема порядка работы цилиндров двигателя
Порядок работы цилиндров необходимо знать для правильного присоединения проводов высокого напряжения к свечам при установке зажигания на двигателе.
Рекламные предложения:
Читать далее: Назначение и виды систем охлаждения
Категория: — 1Отечественные автомобили
Главная → Справочник → Статьи → Форум
Что такое порядок запуска двигателя? Почему это важно?
Цилиндры двигателей не запускаются в последовательности 1-2-3-4-5-6 и так далее. Это может привести к деформации или поломке коленчатого вала. Таким образом, производители перетасовывают сгорание таким образом, чтобы создать баланс мощности в двигателе. Порядок или последовательность, в которой цилиндры двигателя срабатывают или генерируют и передают мощность, называется порядком работы двигателя.
Производители обозначают самый передний или ближайший к радиатору цилиндр № 1 в рядном двигателе. Таким образом, те, кто сразу позади, это № 2, 3 и так далее.
Порядок работы двигателя зависит от количества цилиндров. Однако, в зависимости от его конструкции, он может варьироваться от двигателя к двигателю. Единой практики нумерации цилиндров в V-образных двигателях не существует. В случае с рядным двигателем производители обозначают ближайший к радиатору цилиндр номером 1. цилиндр. За ним номер 2 и так далее. В двигателях V способ нумерации цилиндров неоднороден. Однако, как правило, это 1 st на переднем правом берегу.
Одно- и двухцилиндровые двигатели:
Одноцилиндровые двигатели имеют только один рабочий такт на каждые два оборота коленчатого вала. Итак, его порядок срабатывания 1-1-1-1- и так далее. В двухцилиндровом двигателе используется коленчатый вал с разворотом на 180 градусов. Это означает, что поршни движутся в противоположных направлениях.
Когда один поршень движется вверх, другой движется вниз в цилиндре. В этом двигателе порядок воспламенения 1-2 и т. д., потому что рабочий такт происходит альтернативно.
3-цилиндровые двигатели:
Трехцилиндровый двигатель имеет три шатунных шейки, отстоящие друг от друга на 120 градусов. В 3-цилиндровом двигателе порядок 1-3-2, создавая баланс мощности в цилиндрах. Особенно это касается многоцилиндровых двигателей. Если все цилиндры срабатывают в одинаковой последовательности, это создаст чрезмерную нагрузку на коленчатый вал с одного конца. Это может привести к поломке или искривлению коленчатого вала. Чтобы избежать этого, производители используют непоследовательные порядки запуска, чтобы они работали более плавно.
4-цилиндровые двигатели:
В случае 4-цилиндровых двигателей шатунные шейки отстоят друг от друга на 90 градусов. Так, производители используют 1-3-4-2 или 1-2-4-3 в качестве порядка зажигания для 4-цилиндровых двигателей.
4-цилиндровый двигатель имеет следующий порядок включения –
4-цилиндровый рядный двигатель – 1-3-4-2
Или 1-2-4-3
9000 2 4-цилиндровый оппозитный двигатель – 1-4 -3-2Порядок запуска двигателей 6-цилиндровые двигатели:
6-цилиндровый рядный двигатель: 1-5-3-6-2-4
1-4-2-6-3-5 -5
1-2-4-6-5-3
6-цилиндровый рядный двигательПорядок запуска двигателя 8-цилиндровые двигатели:
8-цилиндровый рядный двигатель: 1-6-2-5-8-3-7-4
или 1-47-3-8-5-2-6
8-цилиндровый V-образный двигатель: 1 -5-4-8-6-3-7-2
1-5-4-2-6-3-7-8
1-6-2-5-8-3-7-4
1-8-4-3-6-5-7-2 9000 3
1-8-7-3-6-5-4- 2
По мере увеличения количества цилиндров количество возможных комбинаций также значительно меняется.
В американских двигателях V-8 используются три метода нумерации цилиндров. Производители широко используют метод, показанный на диаграмме А. Большинство автомобилей General Motors и Chrysler используют этот метод для нумерации цилиндров.
Посмотрите, как работает V-образный восьмицилиндровый двигатель здесь:
Подробнее: Что такое синхронизация зажигания и как она работает?>>
