Трещина в блоке цилиндров: признаки и причины

Автор admin На чтение 4 мин. Просмотров 12.6k.

Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана.
В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

на клапанных гнёздах;
на зеркалах цилиндров;
на плоскости прилегания блока и головки.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

Заделка трещин ГБЦ

Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Приварка заплаты

Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

Применение эпоксидной пасты

Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

1 слой 1 мм,

второй 2-3 мм,
третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Мне нравится2Не нравится2

Признаки неисправности ГБЦ | 5 Микрон

Очень неприятной, и, к сожалению, распространенной неполадкой в работе двигателя является поврежденная (пробитая) прокладка головки блока цилиндров (далее ГБЦ). Вдобавок, эту неисправность довольно трудно вовремя выявить и устранить. Тем не менее, появление крохотного отверстия в прокладке ГБЦ способно привести к плачевным последствиям.

Возможно Вас заинтересуют следующие услуги

Расточка постелей коленвала Ремонт шатунов Ремонт коленвала

Наши контактные данные: 8(343)200-88-83, 8(950)657-77-11, e-mail: [email protected]

Признаки, характерные для пробитой (поврежденной) прокладки ГБЦ

Если перспективы капремонта двигателя вас не радуют, остается внимательнейшим образом следить за его состоянием, и, при появлении описанных ниже симптомов прогорания прокладки, произвести ее проверку. Ведь, как говорят в народе: «Береженого бог бережет». Косвенно, на износ прокладки ГБЦ могут указывать повышение расхода топлива и снижение тяги двигателя. Причинами повреждения прокладки чаще всего, могут оказаться неправильная установка ГБЦ при ремонте, «кривые руки» мастера, собиравшего двигатель, заводской брак самой прокладки, низкокачественный бензин или перегрев двигателя.

Если на щупе, при проверке уровня масла, или под пробкой маслозаливной горловины появляется белая пена (эмульсия) – это свидетельствует о проникновении охлаждающей жидкости (далее ОЖ) в масляную систему. И, скорее всего — именно сквозь отверстие в прокладке ГБЦ. В достаточно редких случаях, прокладка может быть цела и невредима, а причиной утечки является трещина в самом блоке цилиндров. Но, при любом раскладе, обнаружив белую эмульсию в системе смазки двигателя, необходимо немедленно взяться за инструменты самому, или обратиться на СТО и устранить неполадку.

Белый густой дым (пар), идущий из выхлопной трубы, иногда с брызгами воды при работающем двигателе может являться следствием попадания охлаждающей жидкости непосредственно в цилиндр (цилиндры). В этом случае, при отсутствии внешней утечки, уровень ОЖ снижается, так как определенная ее часть буквально «улетает в трубу». Однако белый цвет автомобильного выхлопа не всегда свидетельствует о пробое прокладки. Он может также появляться во время прогрева мотора, при увеличенном содержании конденсата, или в сырую погоду, в условиях высокой влажности. Это вполне нормально. О нарушении целостности прокладки ГБЦ стоит задуматься лишь в том случае, если «дымит» постоянно и много, без видимых причин.
Появление пятен масла, либо масляной пленки на поверхности жидкости охлаждения в расширительном бачке или в радиаторе означает, что масло попало туда, куда не следует, и, вероятнее всего, именно из-за пробитой прокладки ГБЦ. Во всяком случае, ее стоит проверить в первую очередь. Хотя, находятся у нас «народные умельцы», которые наловчились использовать для промывки системы охлаждения моющие свойства отстоянных отработок полусинтетических или синтетических масел. У таких экономистов вся машина в пятнах. Но, будем считать, что это не наш вариант.
Мелкие пузырьки, напоминающие пузырьки от шампанского, равномерно поступающие в горловину радиатора, могут свидетельствовать о попадании выхлопных отработанных газов в систему охлаждения двигателя из камеры сгорания. Значит, где-то есть дырочка, и, вероятнее всего — в прокладке ГБЦ.
Небольшое количество пузырьков, возникающее при замене ОЖ – вполне нормальное явление, но вот если тосол «пузырится» постоянно, значит, дело нечисто и что-то не в порядке.
Выхлопные газы, прорывающиеся наружу через пробитую прокладку ГБЦ – достаточно редкое явление. При этом заметить его не составит особой сложности, стоит только внимательно приглядеться. Но не нужно совсем сбрасывать со счетов этот дефект — мало ли что, может и такое случиться. Намного чаще встречается ситуация, когда из-под прокладки подтекает масло. В этом случае, от утечки убережет вовремя сделанная затяжка болтов крепления ГБЦ. Только обязательно четко следуйте инструкции, иначе можно еще больше усугубить проблему. Затяжка производится в определенной последовательности и с определенным моментом затяжки, рекомендованным изготовителем. Иначе, можно легко сорвать резьбу и переломать шпильки. Не лишним будет воспользоваться для этого динамометрическим ключом. Если его нет, советуем купить или попросить на время у знакомых.
В случае если прокладка пробита между цилиндрами, выявить неисправность намного сложнее, поскольку, фактически какие-либо внешние признаки при этом отсутствуют, кроме, разве что, повышения расхода бензина и снижения двигательной мощности. Но причин этому может быть масса. Поэтому, самым надежным способом будет диагностика с помощью компрессометра. Потеря компрессии в одном цилиндре или нескольких (чаще всего – в соседних) цилиндрах свидетельствует о нарушении целостности прокладки ГБЦ.

Вообще, следует понимать, что замена прокладки под головкой блока цилиндров достаточно сложная операция, требующая определенных навыков и специнструментов.

Стоимость ее замены также достаточно высока, поэтому проще предотвратить выход из строя, чем потом заниматься ремонтом.

Использовать только качественные смазочные материалы и антифризы не агрессивные к алюминиевым сплавам.

Еще обязательно требуется следить за исправностью системы зажигания, использовать бензин необходимой марки.

Какая прокладка ГБЦ лучше металлическая или паронитовая – повело головку блока признаки

Причины поломки и как проверить прокладку ГБЦ

Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

перегрев двигателя;
неправильная установка при замене прокладки;
последствия мощностного тюнинга ДВС;
не соответствующее нормам усилие затяжки болтов ГБЦ;
езда на бензине низкого качества, которая сопровождается детонацией;

Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

Примечательно то, что среди косвенных признаков прогоревшей прокладки гбц в ряде случаев отмечен рост температуры двигателя, то есть перегрев. Пробой окантовки камеры сгорания на прокладке приводит к тому, что раскаленные газы прорываются в систему охлаждения двигателя и перегревают антифриз. Получается, перегрев мотора часто выводит прокладку из строя, а далее пробой прокладки провоцирует повышение температуры двигателя.

В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

Признаки пробитой прокладки ГБЦ

Если прогорела прокладка гбц или ее пробило, тогда в списке основных симптомов подобной неисправности отмечены:

прорыв газов или потеки в области стыка головки с блоком цилиндров;
появление эмульсии в системе смазки двигателя;
двигатель начинает дымить белым дымом;
попадание масла и/или отработавших газов в систему охлаждения мотора;

В том случае, если выхлопные газы прорываются в месте, где головка блока стыкуется с блоком цилиндров, тогда это явный признак пробитой прокладки ГБЦ. Данное явление также сопровождается значительным повышением шума во время работы двигателя. Заметный выход отработавших газов наружу через пробитую прокладку встречается не часто, при этом диагностируется достаточно легко. В случае разрыва внешней оболочки прокладки на внешних поверхностях мотора в месте соединения головки и блока также могут проявиться потеки ОЖ или моторного масла. Среди признаков, которые требуют более тщательного осмотра, выделяют:

Появление коричневато-белой пены на масляном щупе, а также белая эмульсия на крышке маслозаливной горловины указывает на то, что охлаждающая жидкость проникает в систему смазки двигателя. ОЖ может попадать в масляную систему двумя путями: через прокладку головки блока цилиндров, а также в случае появления трещины в блоке цилиндров. Жидкость из системы охлаждения разжижает моторное масло, что приводит к существенному ухудшению его защитных свойств.
Если двигатель постоянно дымит густым белым дымом (после прогрева и выхода на рабочие температуры), тогда высока вероятность попадания охлаждающей жидкости в цилиндры силового агрегата. Происходит это по причине того, что жидкость проходит в разрыв прокладки между каналом рубашки охлаждения двигателя и камерой сгорания силового агрегата. Уровень ОЖ в расширительном бачке при этом понижается, так как часть жидкости выпаривается в процессе работы мотора. Отметим, что на ранней стадии двигатель зачастую работает устойчиво, охлаждающая жидкость уходит медленно, но спустя некоторое время дефект становится более серьезным. В отдельных случаях обильное попадание ОЖ в цилиндры может привести к гидроудару, так как в составе антифриза или тосола в системе охлаждения находится около 40-50% дистиллированной воды. Рекомендуем также прочитать отдельную статью о том, как производить диагностику неисправностей двигателя по цвету выхлопных газов. Из этой статьи на примере дизельного ДВС вы узнаете о причинах, по которым мотор может дымить белым выхлопом.
Наличие масляных пятен, которые заметны на поверхности ОЖ после откручивания крышки расширительного бачка, а также следы моторного масла в радиаторе системы охлаждения часто указывают на проблемы с прокладкой ГБЦ. Проникновение выхлопных газов в систему охлаждения можно определить по образованию пузырей, которые постоянно видны в расширительном бачке или радиаторе во время работы ДВС. Такое бурление ОЖ выступает признаком негерметичности прокладки.

Сложнее диагностировать пробой или прострел прокладки головки блока цилиндров в том случае, если дефект локализуется между цилиндрами. Если прогорела прокладка гбц, симптомы в этом случае снаружи могут не проявляться, а сама проблема сопровождается только косвенными признаками: повышается расход горючего, двигатель работает неустойчиво и троит, отмечается падение мощности.

Стоит добавить, что в случае прогара прокладки головки блока между камерами сгорания может происходить смешивание отработавших газов и топливно-воздушной смеси в смежных цилиндрах. Чаще неисправность проявляется в виде неустойчивой работы холодного мотора, которая нормализуется после прогрева. Указанные сбои в работе ДВС могут быть вызваны различными неполадками. Что касается проверки прокладки, то для точной диагностики необходимо произвести замеры компрессии двигателя. Если отмечается схожее по показателям падение компрессии в соседних цилиндрах, тогда вполне вероятен дефект прокладки ГБЦ.

Рекомендуем также прочитать статью о том, как измерить компрессию в двигателе своими руками. Из этой статьи вы узнаете о том, как правильно мерить компрессию в двигателе.

Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

Нужно ли протягивать ГБЦ после замены прокладки

Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности). Перетяжка или недостаточное затягивание являются недопустимыми.

Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров. Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

Металлическая или паронитовая прокладка ГБЦ: что лучше

Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС, на которых быстро продувает паронитовые прокладки ГБЦ после установки.

Если двигатель атмосферный, находится в стоковой комплектации и не планируется его тюнинг, тогда вполне подходящим вариантом становится металло-паронитовая прокладка. Более того, неоспоримым преимуществом такой прокладки выступает способность немного сглаживать мелкие нюансы и неровности прилегающей поверхности.

Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки.

Советы и рекомендации

Если диагностика показала, что прокладка головки блока прогорела, тогда дальнейшая эксплуатация автомобиля крайне не рекомендуется. Возможные последствия для двигателя и расходы на их устранение могут оказаться в десятки раз больше по сравнению с тем, сколько стоит прокладка головки блока цилиндров и работа по ее замене. На разные модели автомобилей стоимость прокладки может составлять от 15 до 50 у.е. Крепежные болты в среднем обойдутся в 10-20 у. е.

Отдельно стоит обратить внимание на вопрос, можно ли использовать прокладку гбц повторно. Однозначным ответ не может быть даже в том случае, если прокладка находится в идеальном состоянии. Как показывает практика, в случае необходимости снятия ГБЦ лучше произвести профилактическую замену прокладки и крепежей.

Напоследок добавим, что повышенное внимание необходимо уделить качеству прокладки. С учетом сложности и объема работ по демонтажу головки блока цилиндров лучше сразу купить фирменную оригинальную прокладку или аналог известного производителя, чем повторно снимать головку через 10-15 тыс. км. Покупка прокладки надлежащего качества будет полностью оправдана даже при учете более высокой стоимости (на 25-50%) по сравнению с более доступными по цене бюджетными вариантами в группе подобных изделий.

Что такое прокладка ГБЦ и ее функции

Основное предназначение прокладки ГБО заключается в увеличении плотности соединения головки блока цилиндров с основной частью. Также данный элемент стабилизирует необходимое для удержания жидкости давление в масляной системе. Поскольку прокладка относится к категории одноразовых деталей, необходимость ее замены возникает при каждом вторжении в упомянутую зону мотора.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой рассказывается о том, что такое опрессовка ГБЦ.

Также советуем внимательно изучить статью нашего эксперта, посвящённую тому, что такое гильзовка блока цилиндров.

Многоразовая эксплуатация прокладки снижает герметичность. Следующие виды прокладок принято считать наиболее востребованными:

металлические наиболее прочные и долговечные;
асбестовые, рассчитанные на воздействие высоких температур;
безасбестовые способны при малейшей деформации сразу же принимать первоначальную форму.

Среди ключевых функций прокладки можно выделить следующие:

обеспечение оптимального режима выхлопа газов;
предотвращение попадания светлых примесей в масло;
защита зоны соединения от появления моторного масла.

Речь идет о неисправности и срочной замене, если хотя бы одна из упомянутых функций не выполняется.

Дефекты прокладки ГБЦ

Ни один производитель не может стопроцентно гарантировать длительный эксплуатационный срок, поскольку на образование дефектов влияет множество факторов – состояние двигателя, модель машины, стиль вождения. Среди основных дефектов стоит выделить пробой и прогар рассматриваемого элемента. Почему прокладка под головку блока цилиндров пробивается, и какие причины могут вызвать прогар?

Пробой прокладки ГБЦ и его причины

Лопнувшую прокладку практически все водители не замечают, пока серьезная поломка не даст о себе знать. Пробою более подвержены детали отечественных авто, поскольку традиционно их качество намного ниже импортных.

О необходимости ремонта может свидетельствовать наличие пара под капотом и шум при работе двигателя, которого ранее не было. Эти признаки пробитой прокладки ГБЦ говорят о наружном пробое.

Внутренний пробой намного опаснее из-за своей незаметности. Обнаружить проблему можно путем измерения компрессии в цилиндрах, а такую диагностику водители часто выполняют, когда троит двигатель.

Также о проблеме свидетельствуют пузырьки воздуха в жидкости радиатора и наличие белого пара в выхлопной трубе. На стыках в моторе может подтекать масло.

Что касается причин, водительская халатность является одной из наиболее распространенных. Рассмотрим их более подробно.

Перегрев двигателя сразу даст о себе знать, если прокладка асбестовая с добавлением металла. Высоких температур она не выдерживает и вздувается при первом же перегреве. Течь образуется после нескольких циклов нагрева/охлаждения, поскольку на месте вздутия прочность снижается.

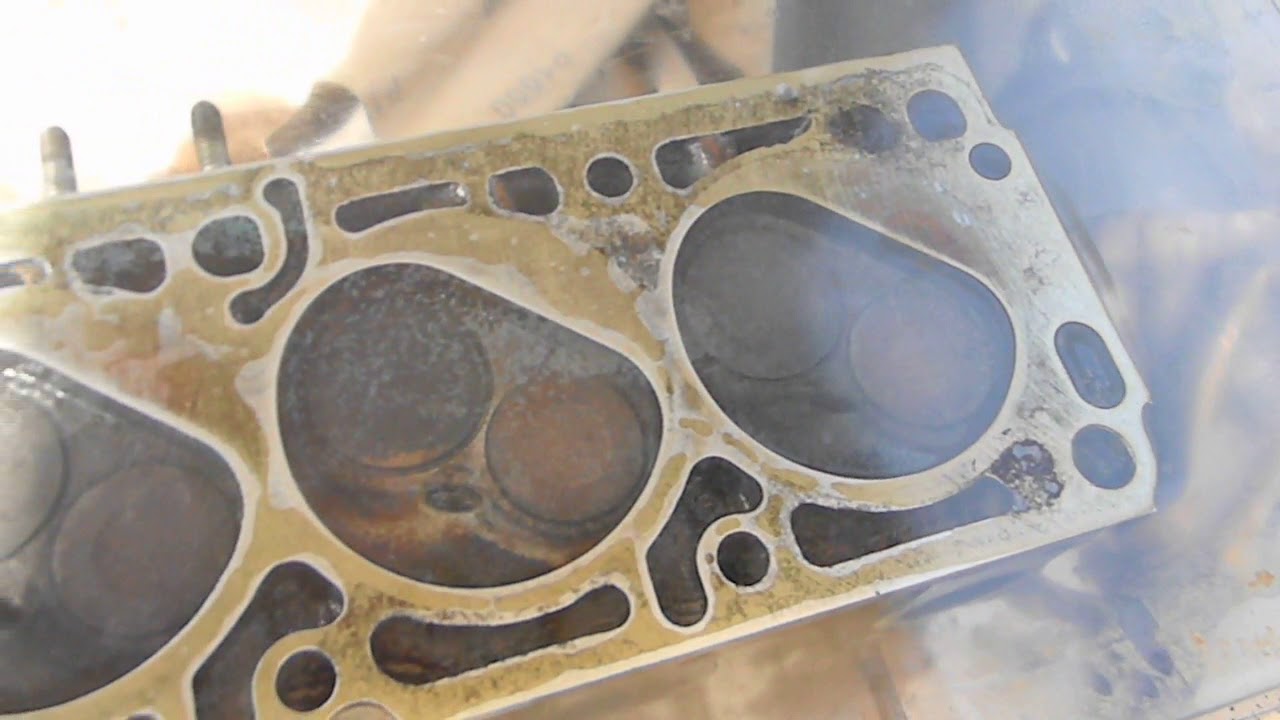

Деформация плоскости головки, которая прилегает к блоку. Данная проблема распространена среди алюминиевых головок. Чугунные сразу дают трещину. Замена в данном случае не обязательна, ремонт будет заключаться в шлифовке с помощью высокоточного станка.
Неправильная затяжка болтов крепления или неравномерная затяжка приводит к потере прижимного усилия. Пробой происходит именно в этой зоне.
Непосредственно качество прокладки также играет важную роль. Использование не оригинальной прокладки – это не способ сэкономить, а причина ее замены через несколько тысяч километров пробега.

Прогар прокладки ГБЦ и его причины

Что касается прогара, проблемной зоной считается участок между водяной рубашкой и одним из цилиндров. Усугубляясь, прогар распространяется дальше. Среди других возможных вариантов стоит выделить зону между каналом охлаждения и масляным каналом. Если речь идет о новом двигателе, причина прогара единственная, и заключается она в перегреве, даже если он незначительный. Водитель без опыта не обратит внимания на первые симптомы поломки, и только усугубление признаков заставит обратить внимание на проблему.

Поскольку автомобиль будет отправлен на СТО не сразу после того, как прогорела прокладка головки блока цилиндров, а после дальнейшей эксплуатации, прогар не связывается с недавним перегревом, и поиски причин продолжаются в неверном направлении. Незначительный перегрев головки может наблюдаться, если охлаждающая жидкость залита в недостаточном объеме.

Циркуляция в системе позволяет жидкости охлаждаться, однако отвода тепла в необходимом объеме не происходит. Температура жидкости отображается приборами авто, и на первый взгляд все нормально, однако не отображается температура деталей. Следовательно, водитель даже не заметит, как из-за перегрева прогорит прокладка.

Остальные причины относятся к упущениям после проведения ремонтных работ:

неправильный подбор толщины прокладки;
нарушения последовательности затяжки болтов;
избыточное или слишком малое натяжение при затяжке;
плохое состояние привалочных поверхностей (наличие царапин или раковин, остатков старой прокладки, деформация головки).

Признаки дефектов прокладки ГБЦ

Поскольку речь идет о двух основных дефектах прокладки ГБЦ, признаки их проявления также стоит рассматривать отдельно. Если пробита прокладка головки блока цилиндров, признаки будут следующими:

Моторное масло смешивается с антифризом, а в охлаждающую жидкость попадает топливо. Тревожным сигналом могут стать маслянистые пятна в расширительном бачке охлаждающей системы.
Если пробивает окантовку камеры сгорания, температура двигателя повышается. Далее в охлаждающую систему поступают горящие газы, антифриз нагревается, имеет место активное газообразование.
О наличии антифриза или влаги в камере сгорания может свидетельствовать белый дым в глушителе. Данный симптом характерен для разрыва между камерой сгорания и каналом рубашки охлаждения.
При разрыве внешней оболочки появляются потеки масла в зоне стыка головки и блока цилиндров.
Запуск двигателя может быть проблематичным, поскольку выхлопные газы одного цилиндра перемешиваются с топливной смесью другого. После разогрева устойчивость работы мотора нареканий не вызывает.

Следующие изменения в работе машины свидетельствуют о прогаре:

На щупе двигателя появляются капли воды или водомасляная эмульсия, следовательно, прогар локализовался между охлаждающим и масляным каналами. При смешивании масла с охлаждающей жидкостью образуется своеобразная эмульсия, которую при вытаскивании масляного щупа нельзя не заметить. Если жидкости попало мало, после остановки возможно расслаивание из-за нестабильности эмульсии. Если слегка открутить пробку поддона картера, сначала вы увидите воду, а затем просочится масло. На щупе и внутренних деталях мотора будет конденсат, образовавшийся в результате испарения части жидкости. Если капли конденсата образуются регулярно, в прогаре нет сомнения. Также на проблему укажет маслянистая пленка в расширительном бачке на поверхности тосола.
Нестабильность температур двигателя связана с температурой тосола. При попадании в охладительную систему в небольшом количестве газы могут выходить сквозь клапан наружу, а тосол выбиваться не будет. Перед термостатом скопится лишь часть газов, но теплопередача охлаждающей жидкости будет частично заблокирована. Как результат, запоздалое срабатывание термостата, и мотор перегревается. Температура резко падает при срабатывании термостата, и все начинается заново. Если такие скачки температур не сопровождаются пузырьками в расширительном баке, проблема может быть в термостате, а не в прокладке.
Если из отопителя идет холодный воздух, проблему распознать легко, но проявляется она не на всех машинах. В некоторых случаях прорвавшиеся газы могут успеть выйти через клапан пробки расширительного бачка. В других случаях они создают воздушную пробку, которая блокирует нагрев воздуха, выходящего из печки. Обнаружить проблему удается в холодное время года при условии активного использования печки.
Если охлаждающую жидкость выбивает, но следов ее утечки нет, целостность прокладки явно нарушена, а прогар локализован между каналом охлаждающей жидкости и камерой сгорания. Запрещено при работающем двигателе открывать пробку расширительного бачка. Мотор необходимо заглушить и подождать снижения давления в системе, в противном случае вырывающийся тосол может спровоцировать сильные ожоги.

Как проверить прокладку на наличие дефектов?

Перед началом проведения ремонтных работ по замене прокладки ГБЦ рекомендуем проверить ее на наличие повреждений, используя следующие методики:

Магнитно-порошковая диагностика считается наиболее быстрым и простым способом. Со всех сторон ГБЦ установите магниты и обсыпьте металлической стружкой головку блока. Она переместится к магнитам, а в зоне дефектов останется.
Проверка давлением без погружения в воду предполагает использование мыльного раствора. Его необходимо налить на плоскость крышки ГБЦ и подать в контур сжатый воздух. Появление пузырей свидетельствует о микротрещинах.
Применение давления с погружением в воду предполагает полное погружение головки в емкость с горячей водой. Далее по такому же принципу подается сжатый воздух, а пузырьки укажут на дефекты.
Водой также можно проверить без погружения. Плотно закройте отверстия и залейте в канал воду. Накачайте воздух насосом для обеспечения давления в 0.7 МПа минимум. Через 2 — 3 часа проверьте наличие воды. Если ее нет — прокладка с дефектами.

Замена прокладки ГБЦ

Сложностей в самостоятельной замене прокладки нет, однако процедура требует аккуратности и внимательности.

Следовать необходимо поэтапной инструкции:

Отсоедините все навесное оборудование, мешающие детали и трубопроводы.
Очистите от грязи и масляных накоплений болты крепления.
Открутите болты, начиная с середины по одному обороту за раз, чтобы снять напряжение.
Снимите головку блока и избавьтесь от старой прокладки (читайте, как снять головку блока цилиндров).
Тщательно очистите посадочное место и установите новую прокладку. Она должна в полной мере соответствовать направляющим втулкам и размеченным центровочным пазам.
Установите головку на место и приступайте к затягиванию болтов. На данном этапе воспользуйтесь динамометрическим ключом и строго ориентируйтесь на предоставленную производителем схему конкретно для вашего авто. Параметры закручивания болтов должны точно соответствовать вашей машине, в противном случае прокладка вскоре прогорит. Желательно заранее узнать силу затяжного момента для вашего авто и проверить, соответствует ли новая прокладка требуемым параметрам.
После сборки двигателя навесное оборудование можно возвращать на свои места и подключать.

ishachok ›
Блог ›
Как понять, что пробило прокладку ГБЦ? Признаки и причины пробоя прокладки блока цилиндров.

Всем нам известно, что двигатель — одна из важнейших деталей автомобиля. Неисправности двигателя не сравнить с неисправностями ходовой части или неисправностями электрооборудования, хотя, безусловно, важную роль играет каждая система и деталь в отдельности. Просто, если с неисправной шаровой или стойками вы еще хоть как-то можете передвигаться на свой страх и риск, то с неисправным двигателем это не всегда возможно.

Сегодня поговорим о таком неприятном явлении, как пробой прокладки ГБЦ. О том, почему это происходит, как понять, что пробило прокладку головки блока цилиндров, а также — как проверить прокладку ГБЦ на пробой.

Для начала, что такое ГБЦ? ГБЦ — головка блока цилиндра, проще говоря, крышка которая герметично накрывает камеры сгорания (цилиндры). ГБЦ плотно прилегает к блоку цилиндров (БЦ), в котором собственно и располагаются цилиндры, в которых двигаются поршни. Между ГБЦ и БЦ располагается прокладка головки блока цилиндров, выполняющая функцию герметика. В случае повреждения (пробоя) этой прокладки в двигателе начинают происходить различные процессы, которые ухудшают его работу и ведут к его разрушению.

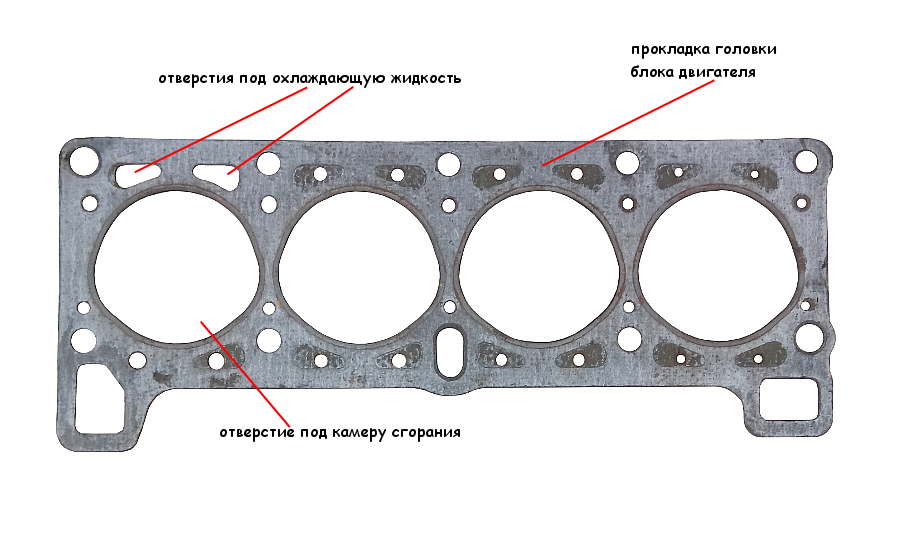

Что собой представляет прокладка ГБЦ?

У каждого автопроизводителя данная прокладка может существенно отличаться как визуально, так и материалом, из которого она изготовлена. Материалом для изготовления прокладки ГБЦ может служить паранит и даже тонкий листовой металл. Из-за того, что стенки прокладки довольно тонкие, нередко случаются пробои, повреждения и подгорание прокладки ГБЦ, после чего проблемы с двигателем гарантированы. Нередко причиной пробоя или прогара становятся ошибки, допущенные во время установки головки блока цилиндров.

Признаки пробитой прокладки ГБЦ:

Прострел наружу. Когда из-под головки идут выхлопные газы. Это трудно не заметить, причем звук будет такой, что и не услышать будет невозможно.

Если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. Например, можно измерить компрессию, которая точно позволит обнаружить проблемы с прокладкой ГБЦ. К тому же, мотор при этом будет работать неровно (может троить).

Выхлопные газы в охлаждающей жидкости. Очень часто именно такая аномалия может свидетельствовать о пробое прокладки головки. Однако однозначно сказать, что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В таких случаях мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь странный вид и запах. Как правило, в таких случаях выхлоп становится как пар, белого цвета. Также в расширительном бачке возможны появления пузырей, пахнущих выхлопными газами.

Масляные или водяные подтеки на двигателе. В этой ситуации можно точно сделать вывод о том, что прокладка ГБЦ пробита или же сама головка установлена неправильно.
Необоснованное повышение температуры двигателя. Температура растет из-за того, что тепло от сгорания топливной смеси проникает в систему охлаждения, в результате чего происходит прогрев антифриза.

Повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который работает практически «на сухую», довольно сложно. Ясно одно — двигатель получит серьезный урон, а его моторесурс серьезно сократится. Если ОЖ будет переть в масло, или наоборот, то, скорее всего, в расширительном бачке ОЖ вы увидите маслянистые пятна.

Почему это происходит? Пробило прокладку ГБЦ — причины

Перегрев двигателя. В результате перегрева прогорает прокладка ГБЦ. Как? А вот как! Метало-асбестовая прокладка не способна выдерживать высоких температур, которые образуются при перегреве мотора, поэтому, как только температура становится критической — происходит прогар или вздутие прокладки. В итоге, в местах подгорания или вздутия прокладка становится менее прочной и после нескольких циклов нагрев/охлаждение проблемный участок дает течь.

Вторая причина пробоя прокладки ГБЦ — деформация головки, точнее плоскости, которой она прилегает к блоку. Как правило, деформации подвержены алюминиевые головки, с чугунными такого не происходит, им скорее свойственны трещины. Лечится деформация шлифовкой на специальном высокоточном станке.
Болты крепления головки блока цилиндров. Неправильная затяжка, когда один болт затянут крепче, а другой слабее приводит к тому, что в некоторых местах теряется прижимное усилие. Именно в таких местах и происходят пробои прокладки. Затягивать болты ГБЦ необходимо при помощи динамометрического ключа, соблюдая все правила этой процедуры.

Плохое качество самой прокладки ГБЦ. Здесь все просто, случается, что владельцы экономя, и производя ремонт двигателя, ставят не оригинальные прокладки. В итоге после нескольких тыс. км. вполне возможен пробой прокладки ГБЦ или ее прогар.

Собственно, все… Я ответил на вопрос: «Что такое пробой прокладки ГБЦ?», перечислил признаки пробоя прокладки блока цилиндров и рассказал о причинах, которые вызывают пробой прокладки головки блока цилиндров. Пожалуй, статью можно заканчивать. Всем спасибо за внимание, а тем, кто осилил статью «от корки до корки» двойная благодарность. Значит не зря старался. Если у вас имеются какие-то замечания по поводу статьи или желание дополнить ее, вы можете использовать для этого форму комментариев.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Признаки прогара прокладки ГБЦ

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок,

признаки и симптомы, как определить, и исправить, методы самостоятельного ремонта в домашних условиях

Головка блока цилиндров — технически нагруженная часть автомобильного двигателя, здесь находятся клапана, распредвалы, элементы зажигания и прочие детали. Но при этом она испытывает постоянные нагрузки во время работы. По этому всякая, даже самая незначительная раковинка или трещинка должна обнаруживаться и исправляться при первой же возможности.

Всякий ремонт двигателя — дело затратное и сложное, но с подобранной нами информацией, вы, даже самостоятельно, сможете провести ремонт головки блока цилиндров.

Трещина в головке блока цилиндров

Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем? в ходе работы может образоваться трещина в блоке цилиндров двигателя. Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Cимптомы и причины

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин.

Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания.

Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Методы определения

Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты.

Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

на клапанных гнёздах;
на зеркалах цилиндров;
на плоскости прилегания блока и головки.

Четыре надежных способа ремонта трещины ГБЦ

1. Электрическая или газовая сварка.

Для начала по краям трещины сверлятся отверстия, далее саму трещину незначительно углубляют и расширяют. Делается это для улучшенного сцепления сварного шва с металлом головки блока.
Также предварительно нужно саму головку блока прогреть до температуры (600 – 700С).
Далее, используя медно-чугунный присадочный материал и флюс, наносится аккуратный шов на место дефекта. Отметим, что сварочный шов должен подниматься над поверхностью головки где-то на 1 – 1,5 миллиметра.
После завершения сварочных работ головка блока должна медленно остыть в термическом шкафу. В некоторых случаях сварку проводят без предварительного подогрева, но тогда лучше пользоваться электросваркой на постоянном токе.

Еще один вариант – установка заплатки на место трещины. Для проведения такого ремонта лучше использовать электросварку медными электродами обернутыми жестью. После выполнения таких работ сварочный шов нужно обязательно зачистить и покрыть эпоксидной пастой.

2. Использование эпоксидной смолы.

Трещина и поверхность, находящаяся в непосредственной близости от нее, тщательно зачищается, желательно до блеска.
Далее, опять-таки, сверлятся отверстия по краям трещины (диаметр 3 – 5мм.). В них нарезается резьба и закручиваются алюминиевые или медные заглушки (заподлицо).
После этого саму трещину нужно обработать на глубину ¾ от толщины стенки и под углом 70 – 90 градусов.
На поверхность трещины обязательно наносятся насечки, делается это для придания ей определенной шероховатости.
После этого остается качественно обезжирить всю поверхность и нанести слой эпоксидной пасты. Саму пасту (смолу) нужно наносить шпателем где-то в три слоя.

Толщина каждого наносимого слоя – 2 мм. Затвердевание наносимых слоев происходит в течение суток. Если поверхность головки подвергать интенсивной сушке или подогреву, то смола застынет уже через три – четыре часа. В завершении нанесенный слой эпоксидной смолы нужно отшлифовать болгаркой или обычным напильником.

3. Эпоксидная смола (паста) и стеклоткань.

Подготовительные работы данного способа аналогичны предыдущему пункту.
Да и принцип нанесения пасты также похож, но в данном случае после нанесения каждого слоя смолы устанавливается заплатка из стеклоткани, которая обязательно прокатывается роликом.
Стоит учитывать, что от края заплатки до крайней точки трещины должно быть не менее 20

миллиметров.Всего можно накладывать от двух до восьми таких слоев. Завершающий слой обязательно покрывается смолой и подвергается зачистке болгаркой или стандартным плоским напильником.

4. Использование штифтов.

На краях трещины сверлятся отверстия диаметром 4 – 5 миллиметров.
Далее на протяжении всей трещины сверлятся еще отверстия, шаг между ними должен быть в пределах 7 – 8 миллиметров.
Во всех отверстиях нарезается резьба.
Далее в подготовленные отверстия вкручиваются медные стержни, верхушки которых обязательно подрезаются, но не полностью, а так, чтобы сверху остались кончики на высоте 1,5 – 2 мм.
Следующий шаг – на протяжении трещины сверлятся новые отверстия так, чтобы они обязательно перекрывали уже имеющиеся отверстия.

В итоге у вас должен получиться сплошная полоса из прутков. Последний шаг – расчеканить молотком медные верхушки стержней, таким образом вы образуете сплошной медный шов. Для пущей надежности готовый шов покрывают эпоксидной смолой.

После выполнения всех работ головку обязательно нужно опрессовать. Отметим, что все работы должны выполняться профессионалами или людьми, которые умеют обращаться с материалами и инструментами, а также понимают всю сложность и серьезность выполнения таких ремонтных работ.

Самостоятельный ремонт

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.
Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.
На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

Применение эпоксидной пасты

1 слой 1 мм,
второй 2-3 мм,
третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Устранение своими руками

Трещина в головке блока двигателя – это серьезная проблема, которая устраняется в лучшем случае дорогим ремонтом, ну а в худшем – капремонтом или заменой мотора. В основном трещины в головке появляются в результате перегрева, замерзания охлаждающей жидкости или же после стороннего механического воздействия.

Первые признаки появившейся трещины в головке:

— уменьшение уровня жидкость в расширительном бачке;
— масляные следы на поверхности охлаждающей жидкости в бачке;
— пузырьки в расширительном бачке;
— воздушные пробки;
— проблемы с температурой охлаждающей жидкости (критический нагрев или наоборот).

Поиск трещины

Диагностировать такую неисправность весьма просто, все признаки лежат «на поверхности», но вот найти саму трещину крайне тяжело, а порой и вовсе невозможно. Иногда даже опытные мотористы могут провозиться с двигателем много часов, прежде чем найдут место появления трещины.

Далее мы постараемся перечислить места, где чаще всего появляются трещины в ГБЦ.

В зазорах между клапанами. Такую трещину видно невооруженным глазом, она четко проходит между седлами соседствующих клапанов.
Между свечой и клапаном. Аналогичная ситуация – трещина хорошо видна и искать ее не нужно.
От места расположения клапана к форкамере (на двигателях дизельного типа). Такая трещина также находится на виду.
Трещина под форкамерой. Заметить такой дефект очень трудно, а иногда и вообще невозможно.
Непосредственно под направляющими клапанов. Неприятный дефект – редкий и незаметный. Во-первых, такая трещина прикрывается направляющей клапана, а во-вторых, в канале всегда темно и подсветить там очень затруднительно.

С диагностикой закончили, далее предлагаем разобраться с методами устранения такого серьезного дефекта, как трещина в ГБЦ.

http://autoremka.ru/vaz/samostoyatelnaya-diagnostika-i-ustranenie-treshhin-v-gbts-dvigatelya.html

Как проверить ГБЦ

Дефекты, которые быстрее всего возникают на головке блока цилиндров, это мельчайшие трещины. Их появление не лучшим образом сказывается на работе блока цилиндров, а следовательно, и двигателя в целом. Какие признаки свидетельствуют о появлении повреждений на головке, как проверить ГБЦ – мы и выясним в данной статье.

Признаки появления микротрещин на головке БЦ следующие:

Вибрация или, так называемое, троение двигателя, когда автомобиль едет в гору. Данное явление может быть следствием появления микротрещин. Если в блок цилиндров попадает охлаждающая жидкость, то она обязательно будет и на свечах зажигания.
Просто открутите одну из свечей, если ее электрод мокрый – попробуйте жидкость на вкус. Если это антифриз или тосол, то привкус будет слегка сладким, и это будет говорить о том, что антифриз попадает в блок цилиндров, через микротрещины в его головке.
Вспенивание моторного масла тоже должно навести на подозрения о микротрещинах, чтобы проверить головку ГБЦ. Моторное масло пенится, из-за попадания в него антифриза (тосола). При этом, уровень ОЖ в бачке постоянно уменьшается, и требует восполнения до нормального уровня, а на поверхности антифриза в бачке образуется масляная пленка.
Двигатель тоже реагирует на это, в теплую погоду – то падением температуры, то ее повышением.
Антифриз кипит. Чтобы констатировать неисправность головки блока цилиндров, нужно открыть расширительный бачок, долить необходимое количество антифриза и завести двигатель. Если ОЖ почти сразу закипела, то ГБЦ не исправна.
Моторное масло слишком быстро уходит. Если трещина на головке БЦ образовалась около впускного клапана, то, при работающем моторе, масло будет постоянно затягивать в цилиндр.
Если через впускной клапан будет затягивать не масло, а антифриз, то поршни цилиндра станут идеально чистыми – проверить это можно, открутив свечи зажигания.

Это самый быстрый и простой вариант проверки ГБЦ. Вдоль всей плоскости головки устанавливают магниты, а саму головку посыпают металлической стружкой. Стружка начинает перемещаться по направлению к магнитам, застревая в трещинах, мелких впадинах и делая их, таким образом, очевидными для глаза.

Проверка с помощью специальной жидкости

Плоскость головки промыть любым растворителем.
Нанести на промытую поверхность специальную жидкость и дать ей постоять несколько минут.
Как только вы удалите, сухой тряпкой, оставшуюся жидкость, имеющиеся на головке дефекты проявятся.

Проверка с помощью давления

Давлением можно проверить ГБЦ, погружая ее под воду или не погружая.

Погружая под воду:

Перед погружением в воду, нужно закрыть все каналы головки. Затем положить ГБЦ в емкость и наполнить ее горячей водой.
В контур головки подать сжатый воздух. Если где-то есть мельчайшие трещины, то в этом месте появятся пузырьки.

Не погружая в воду:

Так же, как и в первом случае, закрыть каналы контура головки.
Подготовить мыльный раствор, а затем налить его на крышку головки.
Дать в контур сжатый воздух. Имеющиеся в ГБЦ микротрещины, можно обнаружить по мыльным пузырям.

Проверка с помощью воды

- Плотно закрыть все отверстия головки.
- Налить в канал большое количество воды.
- Поднять давление в канале до 0.7 МПа, закачав туда воздуха.
- Оставить ГБЦ на несколько часов. Если, спустя данное время, вода уйдет из головки полностью, то налицо трещины в детали.

https://mob.autoinfa.com/post.php?id=509

Диагностика и способы устранения повреждений

Такое неприятное понятие как «трещина», наверное, в любом случае имеет негативное значение, будь то переносный смысл или прямой, трещины — это всегда плохо. Появление трещин в головке блока цилиндров (ГБЦ) не сулят владельцу ничего хорошего, в лучшем случае дорогостоящий ремонт, в худшем капремонт или полная замена мотора.

Причины появления трещин в головке блока цилиндров

Чаще всего трещины в ГБЦ появляются в результате механических повреждений, перегрева или по причине замерзания охлаждающей жидкостив системе охлаждения.

Признаки появления трещин в ГБЦ:

Постепенное снижение уровня охлаждающей жидкости (ОЖ) в системе;
Пузырьки в расширительном бачке системы охлаждения;
Масло в антифризе или наоборот;
Появление воздушной пробки;
Постоянные проблемы с температурой ОЖ (то слишком большая, то наоборот).

Как найти трещину в ГБЦ?

Несмотря на вышеперечисленные признаки, найти саму трещину бывает довольно сложно, а порой и вовсе невозможно. Даже опытный «моторист» может очень долго искать место образования трещины. Все дело в том, что на разных моторах трещины появляются в разных местах.

Перечислим основные места появления трещин в ГБЦ

Между клапанами. Как правило, трещину видно сразу, она проходит под седлами двух соседних клапанов.
Между клапаном и свечой. Ситуация похожая, и сама трещина видна сразу, искать ее не придется.
На дизельных моторах трещина легко может образоваться в месте расположения клапана и уйти в сторону форкамеры. Опять же, поиск этой трещины не займет много времени и сил. Однако если трещина в ГБЦ образуется под форкамерой, увидеть ее вряд ли удастся.
Под направляющей клапана. Это место также одно из неприятных с точки зрения обнаружения. Первое — в канале достаточно темно, второе — трещина прикрыта направляющей втулкой. В такой ситуации необходим особый подход и диагностика.

Симптомы и признаки трещин

Трещины могут появляться в разных местах, отсюда и разные последствия. В основном бытует мнение, что при пробитой головке из выхлопной трубы идёт белый дым, но это только один частный случай. Трещина в головке может возникнуть между разными каналами, соответственно и признаки наличия трещины в ГБЦ будут разными.

Далее рассмотрим некоторые случаи трещин между системой охлаждения и другими системами двигателя.

Масляная система— при смешивании масла и тосола в двигателе вместо масла появляется эмульсия, беловатая пена, как у бисквитного теста, а в расширительном бачке системы охлаждения образуется масляная плёнка.
Впускной канал— если в него начинает попадать ОЖ, то в первую очередь она отмоет поршни до блеска, можно посмотреть через свечное отверстие,- поршни будут как новые. И при попадании в камеру сгорания- это как раз то случай, когда может пойти белый дым из выхлопной трубы, хотя не факт, что он пойдёт.
С каналом выпуска— тут ОЖ просто вылетит в трубу в виде пара. Двигатель постоянно выпускает пар и заметить что-либо в данном случае вряд ли получится, проста будет уходить жидкость из бачка. Скорее всего, даже запаха отработавших газов в бачке не будет.
С камерой сгорания— через трещину часть жидкости пойдёт в камеру сгорания, но очень малое количество, всё из-за разницы давления.

В двигателе при сгорании топлива образуется большое давление, и выхлопные газы через эту самую трещину попадают в систему охлаждения, повышая давление в ней. Из-за этого раздуваются патрубки, а из бачка воняет выхлопными газами.

Но жидкость также может пойти и в камеру сгорания- система охлаждения всё ещё находится под давлением, а в камере сгорания уже пошло разрежение и начал засасываться воздух. Из-за разницы в давлении ОЖ начинает просачиваться в камеру сгорания. Признаком такой трещины будут чистые поршни (не всегда), запах в бачке, упругие патрубки и холодный радиатор печки (воздушная пробка).

Типичные места образования трещин

Автопроизводители допускают образование трещин в головке, и это не будет считаться неисправностью, так как трещина будет неглубокой и она не будет соединять две ёмкости. В дизельных двигателях VW головка с трещиной между клапанами допускается к использованию.

Но найти все трещины- задача проблематичная даже для опытного моториста. Казалось бы, на одних и тех же моторах трещины должны образовываться в одних и тех же местах. Но от этого поиск не упрощается. Есть места, которые можно обнаружить одним взглядом на головку:

—между клапанами— трещина сразу видна, проходит под сёдлами двух соседних клапанов.
—между свечой и клапаном— та же ситуация, опять же, всё на виду и никуда не надо заглядывать
—в дизельном двигателе трещина может пойти от клапана в сторону форкамеры, такую трещину легко заметить, но как её увидеть, если она образуется под форкамерой и не выходит наружу?
—под направляющей клапана— ещё одно злачное место, где не видно трещины, во-первых, в канале и так темно, а во-вторых, трещина прикрыта направляющей втулкой.

Тут нужен другой подход, а не только визуальный. Да и какая польза от обнаружения трещины между клапанами, если через неё не прорываются газы? Не будем полагаться на случай, тем более метод диагностики придуман давно и зарекомендовал себя с лучшей стороны.

Проверка ГБЦ

Чтобы проверить ГБЦ на трещины, её надо опрессовать, то есть герметично закрыть все отверстия, и дунуть воздуха в каналы. Если опустить головку в воду, то из трещины пойдут пузырьки. Или наоборот- заглушить все отверстия и налить воды в канал, после чего накачать насосом туда воздуха, создав давление 0,6-0,7МПа, и дать постоять так головке 1=2 часа.

Если вода уйдёт- значит головка пробита.

Существуют ещё красители, которыми подкрашивают воду. Их очень хорошо видно на трещине.А закрываются отверстия в охлаждающей рубашке очень легко: на ник кладётся резиновая прокладка, которая чуть больше отверстия, сверху накладывается металлическая пластина, которая прикручивается болтом к головке.

И никакая вода так не пройдёт.

А к штуцеру, который будет выступать из головки, подсоединяют насос и накачивают воздух. Такая опрессовка позволяет выявить все трещины.

Самостоятельно устраняем повреждения

Качественно заделать трещину получится только с помощью сварки.

Никаким клеевым составом не получится качественно заделать трещину в головки.

При нагревании до рабочих температур головка будет расширяться и трещина будет становиться больше, то есть нужен состав для заделывания трещины, который имел бы такие же линейные температурные расширения, как и материал головки, к тому же быть устойчивыми к другим нагрузкам. Всего этого возможно добиться только сваркой.

Подготовка детали

Перед сваркой трещину необходимо разделать, для этого фрезерной машинкой высверливают металл по всей длине трещины. Канавка должна получиться достаточно глубокой, 6-8 мм в глубину и примерно такая же по ширине, по форме желательно сделать клиновидной. Это поможет лучше проварить металл.

Для разделки трещины между сёдел, сначала нужно извлечь сёдла, а только потом разделать трещину. После разделки трещин головку надо нагреть до температуры 200-250°C, но не выше, чтобы головку не повело.

Нагрев позволяет снизить напряжения в металле, возникающие при сварке. Для нагрева лучше всего использовать ацетиленовую горелку либо печь, но нельзя использовать паяльную лампу, потому что её можно легко перегреть ГБЦ.

Сварочные работы

Для сварки головки блока цилиндров можно использовать газовую сварку с использованием присадочного материала, но лучшие результаты даёт аргонно-дуговая сварка (TIG). К головке подключается масса, а дуга горит в среде аргона между вольфрамовым электродом и головкой, куда подсовывают алюминиевую присадочную проволоку.

После сварки шов надо зачистить, повторно опрессовать, и если всё хорошо, то поверхность, прилегающую к блоку, отфрезеровать, чтобы была идеально ровной.

Ремонт трещины в головке блока цилиндров

Микротрещины

Микротрещина в цилиндре наверно самая большая головная боль, хозяина автомобиля, так и мастера к которому он обращается. Все дело в том, что ее не видать визуально, а симптомы что начинает прогорать прокладка под головкой.

Несколько раз попадались мне такие двигатели. Но бывает и микротрещина и в головке. Признак микротрещины в цилиндре и головке один и тот же что и начинающий прогар прокладки под головкой.

Подъехал парень на ВАЗ-2106 и говорит машина все время кипит, подождал немого пока перестанет кипеть двигатель, открыл крышку радиатора и долил охлаждающей жидкости в радиатор, завел двигатель на холостых оборотах.
Стал смотреть в радиатор, вижу как пузыри выходят из радиатора, (но если долили жидкость в радиатор то обычно сразу выскакивает несколько пузырей но они быстро прекращаются), в переднеприводных машинах начинает раздувать бачек в который наливают охлаждающую жидкость и также идут пузыри.
Если прокладка под головкой прогорела сильно то жидкость идет в цилиндр, сквозь поршень жидкость просачивается в блок двигателя и попадает в масло, признак, масло становится цвета белой эмульсии и увеличивается в объеме.

Сразу определил, что начинает прогорать прокладка, снимаю головку а прокладка новая (совсем свежая) и никакого намека на прогар, спросил, уже меняли прокладку, говорит два дня назад купил головку с рук, заменили ее и с тех пор кипит.

Спрашиваю, а до этого на старой головке кипела, говорит, нет ни кипела, но она троила из-за прогара клапана, я решил купить эту головку тем более не дорого предложили, чтобы с той не мучится.

Говорю, у тебя два варианта, покупать другую головку, или вези старую я ее починю, решил он ремонтировать старую (головка и правда была сильно ушатана, пришлось менять все клапана и направляющие втулки клапанов).

Поставил отремонтированную головку и кипение прекратилось.
Но что смешно, через некоторое время ко мне подъехал другой парень на ВАЗ-2107 и также пожаловался что кипит двигатель, открыл капот и узнал головку из-за которой кипела шестерка (на ней было пятно красной краской, потому и запомнил).
Спросил у него давно головку менял, говорит, на днях. Рассказал я ему историю этой головки. Визуально в этой головке я так и не нашел микротрещины, и в каком она месте так и не понял.
Чаще всего микротрещина в головке бывает как показано на фото, и чаще всего в моей практики она бывает во втором или третьем цилиндре. На фото красным показано расположение микротрещины. Проще найти микротрещину так, зачистите ножом нагар в том месте где показана трещина, и она проявляется.

А один раз попалась головка сразу с двумя микротрещинами, она есть на фото и трещины показаны стрелками, их нашел сразу, стоило только ножом снять нагар.

Признак этих микротрещин в этой Ниве был такой, второй и третий цилиндры троили, на малых оборотах, уходил тосол и вылетал через глушитель, также шли пузыри в радиатор, но в масло тосол не шел.

Может потому что у этого движка очень хорошая поршневая группа, а была бы плохая поршневая то и в блок проникал бы тосол. Это так и осталось загадкой, почему не проникал тосол в масло сквозь поршни, думаю его очень мало поступало в цилиндры, в основном давление продавливало воздух в головку и совсем капли засасывало в цилиндры.

Микротрещина в цилиндре

Признаки такие что и микротрещина в головке, повторятся не буду, а сразу опешу способ ремонта такого цилиндра. Хорошо если можно визуально найти такую трещину, это может быть скол в цилиндре, но чаще ее не видать, а проявляется она когда двигатель работает и нагревается до рабочей температуры. Сталкивался с микротрещиной, когда двигатель работал долго, и вдруг проявлялась микротрещина, но где она, неизвестно.

Мне попадались несколько машин с расточкой блока ВАЗ 2106 под поршни 82мм. и в принципе нормально работали. Но не советую этого делать, так как гильза цилиндра становиться очень тонкой, и есть большая возможность образования такой трещины.

Всегда хозяина машины предупреждаю после того как снимаю головку и не нахожу прогара в прокладке и трещины в головке или блоке, что может быть две причины, и даю ему выбор с чего начнем первого, замены головки или будем гильзовать блок.

Главное чтобы расточник что растачивает цилиндры и гильзует блок был профессионал своего дела. Хороший расточник может отлично загильзовать даже явную трещину в цилиндре. Поэтому сразу предупредите расточника что в каком-то цилиндре микротрещина, (не знаю тонкости как гильзуют цилиндры) но несколько таких блоков двигателей после гильзовки ходят уже несколько лет и все нормально.

Обычно хозяин машины выбирает начинать с загильзовки блока, а если не поможет, тогда конечно придется менять головку.

Знаю одну девяносто девятую, которая ездит с такой микротрещиной, водитель просто слегка накручивает пробку на расширительный бачек чтобы его не раздувало, и она не кипит.

В чём причина повреждений?

Это происходит так, завели двигатель, работает нормально, но через какое-то время начинает течь охлаждающая жидкость из под пробки расширительного бачка. Можно подумать что причина в микротрещине в прокладке, головке, или цилиндре двигателя, но пузырей во время прогрева в расширительном бачке нет.

Обычно виновата в этом пробка расширительного бачка, в ней не держит давление клапан, стоит ее заменить новой как все прекращается.Что интересно, видел машины которые ездили даже без пробок в расширительном бачке, но не кипели, а другие начинают закипать и образовывать воздушные пробки из-за плохого клапана в крышке расширительного бачка. Это для меня загадка/

http://www.make-1.ru/1g/5_avto_2.php

Способы ремонта

Газовая или электрическая сварка.

В случае с чугунным блоком, например, как у ВАЗ, на концах трещины сверлится по отверстию, затем трещину углубляют и расширяют для лучшего сцепления сварного шва со стенкой.

Сама ГБЦ перед сваркой как следует нагревается (~600-650°С). После, используя флюс, на чугунно-медный присадочный пруток и нейтральное пламя газовой сварки, наносится аккуратный ровный шов. Сам шов должен выступать над поверхностью, но не более 1.0-1.5 мм. По завершению всех сварочных работ блок подвергают медленному охлаждению в термошкафу.

Также иногда сварку выполняют без предварительного подогрева блока, однако в таком случае используется электросварка с постоянным током обратной полярности. Если этого требует трещина, допускается нанесение заплатки из мягкой стали, для этого используется электросварка и медные электроды, обернутые жестью. После, сварочные швы обрабатываются и покрываются эпоксидной пастой.

Эпоксидная паста.

Поверхность рядом с трещиной, а также сама трещина тщательно зачищается, практически до блеска. Дальше, как и в предыдущем случае, сверлится отверстие Ø 3-5 мм. В отверстиях нарезается резьба, после чего в нее закручиваются медные или алюминиевые заглушки, заподлицо. Вся трещина обрабатывается под углом 60-90° на глубину до ¾ толщины стенки.

Поверхность вокруг самой трещины покрывается насечками для придания ей шероховатости. Перед нанесением эпоксидной пасты поверхность необходимо очистить обезжиривателем, ацетоном или на крайний случай бензином. Саму смолу наносят шпателем в 1-3 слоя. Толщина каждого слоя минимум — 2 мм, а общая толщина примерно — 3-4 мм., полное отвердевание происходит на протяжении суток.

В случае подогрева или интенсивной сушки отвердевание произойдет всего за 3-4 часа. По завершению сушки поверхность можно подвергать шлифовке напильником или болгаркой.

Эпоксидная паста + стеклоткань.

Все подготовительные работы такие же, как и у предыдущего способа. Принцип нанесения практически такой же, единственное, в данном случае на каждый слой пасты наносится заплатка из стеклоткани, после чего слой прикатывается роликом.

Важно: от края заплаты до края трещины должно быть не меньше 15-20 мм. Каждый новый слой должен перекрывать предыдущий.

Всех слоев может быть от 2-х до 8-ми. Финишный слой покрывается пастой, после высыхания обрабатывается напильником или болгаркой.

Установка штифтов.

По краям трещины сверлятся отверстия Ø 4-5 мм. После, таким же сверлом необходимо насверлить отверстий по всей длине, расстояние между отверстиями 7-8 мм.
В отверстиях нарезается резьба, затем в отверстия вкручиваются медные прутки на толщину стенки. После этого прутки подрезаются ножовкой, но не полностью, необходимо оставить кончики примерно 1.5-2 мм над поверхностью.
Затем, между установленными штифтами сверлятся дополнительные отверстия таким образом, чтобы они могли перекрыть предыдущие.
Когда все прутки образуют сплошную полосу, кончики расплющиваются при помощи молотка, тем самым расчеканивая поверхность штифтов и образуя сплошной медный шов.
Для надежности поверхность покрывается эпоксидной пастой или смолой. После завершения ремонтных работ блок или головка в обязательном порядке опрессовывается.

Все вышеперечисленные работы должны выполняться специалистами, или людьми, которые понимают всю сложность процесса и умеют обращаться с теми или иными материалами.

Как заделать трещину в ГБЦ? Причины появления, диагностика и способы устранения

Можно ли отремонтировать?

Трещина головки блока цилиндров в основном возникают по причине механических повреждений, но зачастую это происходит при сильном перегреве или после замерзания охлаждающей жидкости (в случае, если вместо антифриза используется обычная вода).

Если трещина случилась вдоль блока цилиндров, плоскости прилегания блока и головки, головку можно выбросить. Если же она прошла в другом месте, то можно попытаться ее устранить.

Способы ремонта

Первый способ с использованием эпоксидной смолы. Поверхность головки блока цилиндров тщательно зачищают с помощью металлической щетки до блеска. По краям трещины высверливают отверстия диаметром 3-4 миллиметра, там же нарезают резьбу и заподлицо вкручивают туда заглушки, сделанные из алюминиевой или медной проволоки.

Под углом 60-90 градусов трещину обрабатывают абразивным кругом или зубилом на глубину до 3/4 стенки. Вокруг трещины делают насечки зубилом на расстоянии друг от друга в три сантиметра, чтобы создать шероховатость. После этого поверхность головки нужно обезжирить бензином или ацетоном. Эпоксидную массу нанести шпателем, вначале один слой, а спустя некоторое время второй (толщина должна быть не меньше 2).

Общая толщина обоих слоев должна быть 3-4 миллиметра. Эпоксидная паста полностью затвердевает после 24-28 часов, но если головку нагреть до 100°, то затвердевание произойдет значительно быстрее, буквально за три-четыре часа. После этого поверхность головки блока цилиндров, где была трещина, нужно зачистить абразивным кругом.

Еще один способ заделки трещин головки блока цилиндров с использованием эпоксидного клея и стеклотканевой заплаткой. Подготовка такая же, как и в предыдущем варианте, только после наложения каждого слоя эпоксидной пасты сверху укладывают стеклоткань, пропитывают хорошенько и укатывают валиком.

Расстояние между краями трещины и краями заплаты должно быть не менее 15-20 миллиметров с каждой стороны. Следующий слой должен на 10-15 перекрывать предыдущий, а их может быть до восьми штук. Самый последний слой заливается полностью пастой.

Третий способ – постановка штифтов. Так же, края трещины рассверливаются сверлом диаметром 3-4 миллиметра, после чего этим же сверлом по всей длине трещины также сверлятся отверстия на расстоянии друг от друга 5-7 миллиметров.

В отверстиях нарезают резьбу и на всю глубину вкручивают медные штифты, а затем обрезают ножовкой, оставляя над поверхностью головки блока цилиндров полтора-два миллиметра. Между установленными штифтами вновь сверлят отверстия таким образом, чтобы они перекрывали уже заглушенные на четверть диаметра.

Снова нарезают резьбу, вкручивают медные штифты и обрезают ножовкой. В результате должна получиться сплошная полоса медных штифтов, вкрученных друг в друга. Далее расчеканивают концы штифтов легкими ударами молотка, пока не образуется сплошной шов.

Как видите, работа тонкая и ответственная, поэтому, если в Вашем авто образовалась трещина головки блока цилиндров, то лучше сразу же отправиться в автосервис, чтобы данная проблема не привела к капитальному ремонту двигателя.

http://avtozam.com/dvigatel/grm-kshm-gbc/diagnostika-gbts-na-mikrotreshhiny/

Что такое головка цилиндра?

Что такое головка цилиндра и для чего она нужна?

Головка или головки блока цилиндров расположены, как и следовало ожидать, в верхней части двигателя. Рядные или прямые двигатели имеют одну головку блока цилиндров, в то время как V-образные двигатели и двигатели с оппозитным двигателем имеют две, по одному на каждый ряд цилиндров. Головки цилиндров обычно изготавливаются из чугуна или алюминия. Многие из движущихся частей, которые заставляют ваш двигатель работать, находятся внутри головки блока цилиндров. В нем находятся впускные и выпускные клапаны, коромысла и Свечи зажигания.

В двигателях с верхним расположением распредвалов (OHC) распределительные валы находятся внутри головки блока цилиндров. В головке блока цилиндров также есть впускные отверстия, которые позволяют охлаждающей жидкости из радиатора и маслу проходить через двигатель. В зависимости от конструкции вашего двигателя компоновка головки блока цилиндров будет отличаться от других головок блока цилиндров. Материал тоже может отличаться. Если от всей этой информации у вас кружится голова, не волнуйтесь; мы расскажем, как работает головка блока цилиндров, и все виды головок блока цилиндров.

Как работает головка цилиндра?

Головка блока цилиндров — это то место, где происходит большая часть работы вашего двигателя. В нем находятся камеры сгорания, в которых происходит быстрое сгорание топлива и воздуха, перемещающего поршни. Для этого головка блока цилиндров должна быть подсоединена к впуску и выпускные коллекторы. Впускной коллектор подает воздух в головку через впускные каналы, мимо впускных клапанов и в камеру сгорания.После сгорания воздуха и топлива выхлопные газы выходят из камеры сгорания мимо выхлопных клапанов через выхлопные отверстия в выхлопной коллектор. Впускной и выпускной клапаны расположены внутри головки блока цилиндров. Они позволяют свежему топливу и воздуху входить, а сгоревшим выхлопным газам выходить из камеры соответственно. Они должны быть точно рассчитаны по времени, чтобы открываться и закрываться в нужное время, чтобы двигатель работал бесперебойно. Это достигается за счет системы деталей, известной как клапанный механизм.

Конкретные детали, используемые в клапанном агрегате, зависят от компоновки двигателя, но могут содержать, помимо впускных и выпускных клапанов, коромысла, распределительный вал или два распределительных вала. Коромысла толкают клапаны, открывая и закрывая их. Они, в свою очередь, перемещаются толкателями или подъемниками, которые реагируют на распределительный вал, расположенный в блоке. В некоторых двигателях распределительный вал вместо этого расположен над клапанами, где он может управлять ими напрямую. Какие детали присутствуют и как именно они работают, зависит от конфигурации вашей головки и клапана.

Что такое двигатели с плоской головкой?

На заре автомобилестроения двигатели с плоской головкой или с боковыми клапанами были нормой. В них клапаны расположены сбоку от камеры сгорания, в блоке двигателя, а топливо и воздух поступают сбоку, а выхлоп выходит с той же стороны. Поперечное сечение камеры сгорания этого типа выглядит как перевернутая буква L. Таким образом, двигатели с плоской головкой иногда называют двигателями с L-образной головкой. Клапаны в двигателе с плоской головкой управляются непосредственно распределительным валом.Это упростило изготовление и работу с плоскими головками. К тому же они были очень надежными. Двигатель с плоской головкой все еще мог работать со сломанным клапаном.

Однако конструкция с плоской головкой имела свои недостатки. Выхлопные газы должны были пройти по окольному пути, чтобы выйти из камеры сгорания, что замедлило скорость двигателя и заставило его удерживать много тепла. Для решения этих проблем появились новые конструкции двигателей, которые в конечном итоге вытеснили двигатель с плоской головкой. Некоторые из них изначально были вариациями идеи бокового клапана.

В двигателях с Т-образной головкой топливо и воздух входят в камеру с одной стороны, а выхлопные — с противоположной стороны. Если двигатели с плоской головкой имеют перевернутое L-образное поперечное сечение, Т-образные головки имеют Т-образное поперечное сечение. Это сохраняет простую конструкцию клапана сбоку, но обеспечивает поперечный поток газов, позволяя двигателю обмениваться газами или лучше «дышать». В двигателях с T-образной головкой клапаны по-прежнему приводились в действие непосредственно распредвалами, но требовалось два распределительных вала: один для впускных и один для выпускных клапанов.Двигатели с боковыми клапанами больше не являются наиболее эффективной конструкцией для автомобилей, но они по-прежнему используются в сельскохозяйственном оборудовании и другой простой технике благодаря своей простоте и надежности.

Различные типы головок цилиндров

Головка блока цилиндров на впуске над выпускным двигателем

Воздухозаборник над выхлопными двигателями представляет собой дальнейшее усовершенствование конструкции с плоской головкой и первый раз, когда клапаны были расположены в головке блока цилиндров.Выпускной клапан остался в блоке, а впускной — в ГБЦ. В ранних примерах впускной клапан работал за счет всасывания из камер. Более поздние версии использовали механические клапанные механизмы для управления впускными клапанами. Распределительный вал перемещает толкатели, которые толкают коромысла, управляющие клапанами. Хотя впуск по сравнению с выхлопом был более распространенным, некоторые двигатели с выхлопом были построены. Воздухозаборник над выхлопными двигателями до сих пор встречается на некоторых мотоциклах.

Головка блока цилиндров на двигателях с верхним расположением клапанов

Двигатели с верхним расположением клапанов подбирают то место, где остановился впускной над выпускным двигателем, помещая впускные и выпускные клапаны в головку цилиндров.Распределительный вал расположен в блоке или между двигателями V-образной конфигурации. Из-за этого их иногда называют двигателями с кулачковым механизмом. Кулачок может приводиться в движение коленчатым валом через короткую цепь или ремень или даже напрямую от шестерни. Как и в двигателе с впуском и выпуском, толкатели толкают коромысла, открывая и закрывая клапаны.

На смену двигателям с кулачковым механизмом в значительной степени пришли двигатели с верхним распределительным валом, но они все еще имеют достаточно преимуществ, и некоторые из них все еще используются. Конструкция кулачка в блоке прочно ассоциируется с General Motors и до сих пор используется в некоторых Chevy V8.Размещение кулачка в блоке уменьшает общий размер двигателя. Конструкция кулачка в блоке также проще и легче в изготовлении. Самым большим недостатком конструкции «кулачок в блоке» является то, что в ней больше деталей в клапанном агрегате (с толкателями), что означает большую инерцию клапанного механизма. Это ограничивает количество оборотов в минуту, на которых может работать двигатель. Большее количество движущихся частей также делает эти двигатели более шумными.

Головка блока цилиндров двигателей с верхним распредвалом

Двигатели с верхним распределительным валом технически все еще являются двигателями с верхним расположением клапанов.Клапаны остаются в ГБЦ. Однако вместо того, чтобы использовать толкатели для соединения распределительного вала с клапанами, распределительный вал или распределительные валы перемещаются в положение над клапанами, где они могут напрямую активировать клапаны. Распределительный вал соединен с коленчатым валом ремнем или цепью, известной как ремень ГРМ или цепь ГРМ.

В некоторых двигателях используется один распределительный вал как для впускных, так и для выпускных клапанов, в то время как в других используется отдельный распределительный вал для каждого набора клапанов. Они называются двигателями с одним верхним кулачком и двигателями с двумя верхними кулачками соответственно.

Хотя двигатели с верхним расположением распредвала сложнее и крупнее, чем двигатели с распредвалом, они обладают некоторыми преимуществами. Размещение распределительного вала над клапанами дает разработчикам двигателей больше гибкости в выборе расположения клапанов. Это позволяет более точно определять фазу газораспределения и использовать несколько портов на цилиндр. Двойные верхние кулачки позволяют еще более точно рассчитать время. Эти двигатели являются наиболее сложными, но они компенсируют сложность улучшенными характеристиками.

Есть ли у этой штуки полусферическая голова?

Еще один фактор конструкции головки блока цилиндров, который может повлиять на производительность двигателя, — это форма камер сгорания.Форма камеры сгорания может повлиять на степень сгорания топливовоздушной смеси и прохождение газов через двигатель. Форма также влияет на размещение клапанов и свечи зажигания.

Полусферические (известные тем, что они используются в двигателях Chrysler Hemi) и камеры с односкатной крышей являются наиболее распространенными. В них клапаны расположены под углом с обеих сторон, обеспечивая поперечный поток газов. Они также имеют большую площадь поверхности, чем другие камеры сгорания того же объема.Это дает более полное сгорание топлива. Полусферические головки также легко изготавливать.

Двигатели с односкатной крышей сохраняют многие преимущества полусферических двигателей, но имеют плоскую крышу, как верхнюю часть. Это позволяет использовать большее количество клапанов на цилиндр, что увеличивает поток газов. Камеры с односкатной крышей — самая распространенная конструкция, используемая сегодня.

Камеры клиновидной формы, как и следовало ожидать, имеют форму клина со свечой зажигания на широком конце клина.Клапаны расположены под углом, перпендикулярным крыше камеры. Форма клина сжимает газы, что приводит к мощному сгоранию.

Камеры в форме ванны имеют овальную форму перевернутой ванны. Свеча зажигания устанавливается сбоку, а клапаны устанавливаются прямо в верхнюю часть камеры. Это позволяет использовать простой клапанный механизм. Это делает форму ванны обычной для двигателей с кулачковым механизмом. Камеры ванны имеют короткий путь пламени, что способствует быстрому сгоранию.

Из чего сделаны головки цилиндров

Головки цилиндров обычно изготавливаются из одного из двух материалов: чугуна или алюминия. Железные головки цилиндров легче производить и дешевле, но они тяжелее алюминиевых. Алюминиевые головки блока цилиндров не только легче, но и лучше рассеивают тепло, что снижает вероятность перегрева двигателя. В некоторых двигателях алюминиевая головка расположена на чугунном блоке цилиндров. Одним из недостатков этой конструкции является то, что два металла расширяются с разной скоростью при нагревании.Это создает напряжение между двумя частями, что приводит к растрескиванию или деформации головки блока цилиндров.

Признаки неисправности ГБЦ

Как упоминалось выше, наиболее распространенной проблемой головок цилиндров является то, что они могут треснуть или покоробиться. Поскольку внутри них происходит горение, они подвергаются сильному нагреву. Конечно, через них течет охлаждающая жидкость, но утечки охлаждающей жидкости и другие проблемы с охлаждением могут вызвать перегрев двигателя.При перегреве металл двигателя расширяется. Когда головка блока цилиндров и блок цилиндров изготовлены из разных металлов, разные металлы расширяются с разной скоростью, что создает нагрузку на этот металл. Это может привести к трещинам или деформации головки блока цилиндров.

Треснувшая или деформированная головка блока цилиндров часто вызывает утечку охлаждающей жидкости, что усугубляет проблему. Частый перегрев или потеря охлаждающей жидкости могут указывать на треснувшую головку блока цилиндров. Трещины на головке цилиндров также могут снизить производительность вашего двигателя.У вас могут возникнуть пропуски зажигания в двигателе. Если не лечить, треснувшая головка блока цилиндров может привести к дальнейшему повреждению двигателя. Некоторые трещины могут быть видны невооруженным глазом. Испытание под давлением также можно использовать для выявления трещин в головке блока цилиндров.

Замена головки блока цилиндров своими руками

Хотя опытный мастер своими руками может заменить головку блока цилиндров, это может быть работа, которую вы предпочли бы доверить профессионалам.Мы не советуем вам пытаться заменить головку блока цилиндров, не имея большого опыта работы с механикой. Неправильная установка может привести к серьезному повреждению двигателя и потребовать еще более серьезного ремонта.

Замена ГБЦ — длительный процесс, состоящий из множества этапов. Необходимо слить масло и охлаждающую жидкость из вашего автомобиля, поскольку они протекают через головку блока цилиндров. Впускной и выпускной коллекторы необходимо отделить от головки блока цилиндров. Крышки клапанов и цепи привода ГРМ необходимо снять, как и любые аксессуары, такие как насос гидроусилителя руля, который встает между вами и головкой блока цилиндров.

После этого можно снимать ГБЦ. Будьте очень осторожны, чтобы не поцарапать и не поцарапать блок цилиндров при снятии головки блока цилиндров. Это еще больше усугубит проблемы с утечкой, которые у вас были. Чтобы избежать деформации металла, существует специальный шаблон, который вы должны удалить и установить болты головки блока цилиндров. Его можно найти в руководстве по обслуживанию. Когда вы устанавливаете новую головку блока цилиндров, вам нужно будет обратиться к руководству по обслуживанию, чтобы узнать, с каким моментом затягивать болты.Затем вы можете отменить все предыдущие шаги, чтобы собрать все вместе.

Нужна новая замена головки цилиндров?

Если вам нужна замена ГБЦ, вы обратились по адресу. 1A Auto не только знает все о головках блока цилиндров для легковых и грузовых автомобилей, но и предлагает продукцию высочайшего качества и наилучшей сборки. доступны послепродажные головки блока цилиндров. У нас есть головки блока цилиндров, изготовленные из различных материалов, для различных автомобилей по отличным ценам.

Искать

переключить меню

Компания Acuity Brands Co.

Как купить
О Indy
Авторизоваться
- Войти / Зарегистрироваться
- Избранное

Как купить
О Indy

Категория Категория
Задний
Категория
Тип продукта Тип продукта
Задний
Тип продукта
Встраиваемый
Низкопрофильный
Цилиндр
Кратное
Кулоны декоративные
Знак Зажигалка
Модернизация LED
WarmDim
Размер диафрагмы Размер диафрагмы
Задний
Размер диафрагмы
4 «
6 «
8 «
9 «
10 «
12 «
Серия продуктов серия продуктов
Задний
Серия продуктов
Дизайнерская серия
L-серия
Дизайнерская бухта
Мульти Споты
Эксетер
Simcoe
Знак Зажигалка
Селектор продуктов
Что нового
Ресурсы Ресурсы
Задний
Ресурсы
Галерея
Технические данные
Связаться с нами
Логин Авторизоваться
Задний
Логин
Войти / Зарегистрироваться Избранное

Lightolier Track Lighting | Сигнифай

портфолио Портфолио Профессиональный Профессиональный
Каталог товаров
Особенности продукта
Взаимодействовать с освещением Интернета вещей
Interact Pro
Услуги освещения
Philips садоводство
Освещение животных
OEM компоненты
Умные столбы BrightSites
Осветительная электроника
Компоненты светодиодного освещения
Светодиодные лампы и лампы Philips
Элементы управления освещением Philips
Модернизация Philips
3D-печатные светильники на заказ
УФ-дезинфекция воздуха и поверхностей
Внутренние светильники Внутренние светильники
Декоративные
Светильники
Выход и аварийная ситуация
Линейный универсальный
Бактерицидное УФ-применение
Здравоохранение
Промышленное
Архитектурный линейный
Утопленный и поверхность
Специальное приложение
Трек
Уличные светильники Светильники для наружного освещения
Болларды
Прожектор
Гараж и навес
Пейзаж
Дорога и город
Сайт и территория
Специального назначения
Солнечная
Столбы и кронштейны
настенное крепление
Потребитель Потребитель
Philips Hue
Philips Smart Wi-Fi LED
LightFinder
Светодиодные лампы Philips
Галогенная лампа Philips
Компактная люминесцентная лампа Philips
Все лампочки Philips
Бренды Бренды Мировые бренды Мировые бренды
Philips
Взаимодействовать
Advcylinderheads — Home
Оформите заказ и заберите его через 30 минут
ADV Cylinder Heads — ведущий производитель головок цилиндров в отрасли, специализирующийся на новых и модернизированных головках цилиндров для всех марок и моделей автомобилей.Мы также специализируемся на новых головках цилиндров и модификациях головок цилиндров . Более 40 лет наша компания занимается поставкой высококачественных головок цилиндров и автозапчастей для клиентов по всему миру. Наш объект расположен в Южной Калифорнии, в радиусе 20 миль от Лос-Анджелеса. Мы используем все самое современное оборудование, используемое для восстановления наших головок цилиндров. Наше оборудование Rottler производится в США и производится в Вашингтоне, штат Калифорния, и оснащено новейшими технологиями, используемыми в сегодняшних головках цилиндров.Индустрия двигателей постоянно меняется, и для того, чтобы быть конкурентоспособными, вы должны быть в курсе новейшего оборудования.
Наш процесс очистки — один из самых интенсивных в современной отрасли. Как только мы получаем наши основные головки цилиндров, они отправляются в наш горячий резервуар, который использует водный раствор для удаления жира и масла с головки. После того, как этот процесс завершен, клапаны отправляются на нашу машину для производства стеклянных шариков, которая очень активно восстанавливает клапаны, чтобы придать ей новый сияющий вид.Затем головку блока цилиндров помещают в ультразвуковую машину, которая использует электричество вместе с водой для удаления углерода из всех портов и водяных рубашек. Затем двигатель отправляется в отдел механической обработки, чтобы начать восстановление головки блока цилиндров до нового состояния.
В головках цилиндров ADV используется так называемый PCD (поликристаллический алмаз) для фрезерования всех алюминиевых головок цилиндров и CBN (кубический нитрат бора) для чугуна. PCD — это алмазный камень, который является единственным материалом, рекомендованным для резки алюминиевых головок цилиндров.Rottler S7M сопровождается фрезой с 2 отдельными алмазными вставками. Rottler VR7 переустанавливает клапан, чтобы обеспечить идеальный угол 45 градусов, чтобы убедиться, что клапан плотно сидит в головке. Также шлифует шток клапана / стык. Кроме того, 3-х угольная шлифовка клапана отшлифует седло клапана до идеального угла, чтобы обеспечить надлежащее закрытие клапана. Когда клапаны готовы, они вставляются в головку цилиндров и проверяются с помощью вакуумного тестера седла клапана. Эта машина будет всасывать воздух из впускного отверстия, чтобы обеспечить правильную обработку клапана и седел клапанов.Если тестер седла вакуумного клапана обнаруживает утечку из клапана, это означает, что клапан или седло клапана не были заземлены должным образом, и головка будет повторно заземлена для обеспечения надлежащего закрытия клапана. Когда головка будет завершена, она будет отправлена на пресс для пружин пневматического клапана Trego. Это лучший пружинный пресс, доступный на сегодняшнем рынке. Эта машина будет собирать клапаны и клапанные пружины в головке цилиндров. Теперь голова укомплектована и готова к упаковке.
Головки цилиндров
ADV проходят чрезвычайно тщательный процесс контроля качества, чтобы гарантировать, что наши головки цилиндров соответствуют высочайшим стандартам.После того, как наши головки цилиндров очищены, они отправляются в прибор для проверки давления Sunnen, где головки цилиндров будут проверены на наличие тонких трещин, которые не видны невооруженным глазом. Если головка машины треснула, она не перейдет к следующим процессам восстановления. Таким образом, мы постоянно стремимся обеспечивать высочайшее качество головок цилиндров и заверять наших клиентов, что они были протестированы и готовы к установке. Обратите внимание, что мы не включаем уплотнения распределительного вала ни в одну из наших головок.
При каждом заказе мы требуем, чтобы ядро было возвращено в течение 21 дня с момента покупки. Для каждой посылки будут предоплаченные этикетки для возврата, вы можете использовать ту же коробку, в которой находится сменная головка, и все, что вам нужно сделать, это отправить ее в ближайший к вам офис FedEx, это так просто! Мы не взимаем предоплату за ядра, и не будет никаких дополнительных сборов, если будет возвращено целое ядро. Если у вас нет сердечников или вы считаете, что ваш сердечник неприемлем для возврата, свяжитесь с нами.
С каждой приобретаемой головкой блока цилиндров вам будет предоставлена возможность приобрести комплект прокладок головки блока цилиндров в нашей компании по оптовой цене. ADV Cylinder Heads работает со всеми промышленными поставщиками прокладок торговых марок, такими как Victor Reinz. Каждый производитель требует различного материала прокладки для правильного уплотнения. У нас есть все типы прокладок, от MLS (многослойная сталь) до графитовых. Свяжитесь с нами, чтобы узнать цену, и мы добавим ее к вашему заказу.
Позвоните нам, чтобы узнать цену (818) 886-8041
ADV Cylinder Heads предлагает 3-летнюю неограниченную гарантию на все проданные головки цилиндров, кроме головок High Performance. Мы просим при установке головки блока цилиндров использовать рекомендованную прокладку головки блока цилиндров, как того требует производитель. Вы также можете заказать гарнитуру вместе с головкой блока цилиндров. Убедитесь, что система охлаждения находится на месте, а шланги, водяной насос, термостат и радиатор находятся в ХОРОШЕМ рабочем состоянии.Пожалуйста, поймите, что мы просто продаем головку блока цилиндров, и если какая-либо другая деталь в автомобиле устарела или повреждена, это может вызвать повреждение или перегрев головки блока цилиндров. Каждая проданная голова будет поставляться с тепловыми вкладками, которые в случае удаления аннулируют вашу гарантию. Центр этого теплового язычка расплавится при перегреве головки блока цилиндров, что приведет к аннулированию гарантии. Если вы не вернете ядра в течение 21 дня, гарантия также будет аннулирована. ГАРАНТИЯ НЕ ПОКРЫВАЕТ ТРУДОВЫЕ И / ИЛИ ДОПОЛНИТЕЛЬНЫЕ РАСХОДЫ.
ADV Cylinder Heads принимает возврат в течение 15 дней с даты доставки заказа.Детали должны быть неиспользованными (т.е.не установлены, залиты маслом / охлаждающей жидкостью и т.

Трещина в блоке цилиндров: признаки и причины

Вероятные симптомы и причины

Методы определения

Как заделать поврежденные места

Заделывание электросваркой

Электродуговая сварка

Заделка трещин ГБЦ

Приварка заплаты

Применение эпоксидной пасты

Признаки неисправности ГБЦ | 5 Микрон

Признаки, характерные для пробитой (поврежденной) прокладки ГБЦ

Какая прокладка ГБЦ лучше металлическая или паронитовая – повело головку блока признаки

Причины поломки и как проверить прокладку ГБЦ

Признаки пробитой прокладки ГБЦ

Как менять прокладку головки блока цилиндров правильно

Нужно ли протягивать ГБЦ после замены прокладки

Металлическая или паронитовая прокладка ГБЦ: что лучше

Советы и рекомендации

Что такое прокладка ГБЦ и ее функции

Дефекты прокладки ГБЦ

Пробой прокладки ГБЦ и его причины

Прогар прокладки ГБЦ и его причины

Признаки дефектов прокладки ГБЦ

Как проверить прокладку на наличие дефектов?

Замена прокладки ГБЦ

ishachok ›Блог ›Как понять, что пробило прокладку ГБЦ? Признаки и причины пробоя прокладки блока цилиндров.

Признаки, что пробило прокладку ГБЦ

Почему пробивает прокладку ГБЦ

Как узнать что пробита прокладка ГБЦ

Как проверить прокладку ГБЦ с помощью презерватива

признаки и симптомы, как определить, и исправить, методы самостоятельного ремонта в домашних условиях

Трещина в головке блока цилиндров

Cимптомы и причины

Методы определения

Четыре надежных способа ремонта трещины ГБЦ

1. Электрическая или газовая сварка.

2. Использование эпоксидной смолы.

3. Эпоксидная смола (паста) и стеклоткань.

4. Использование штифтов.

Самостоятельный ремонт

Электродуговая сварка

Применение эпоксидной пасты

Устранение своими руками

Поиск трещины

Как проверить ГБЦ

Проверка с помощью давления

Диагностика и способы устранения повреждений

Причины появления трещин в головке блока цилиндров

Признаки появления трещин в ГБЦ:

Как найти трещину в ГБЦ?

Перечислим основные места появления трещин в ГБЦ

Симптомы и признаки трещин

Типичные места образования трещин

Проверка ГБЦ

Самостоятельно устраняем повреждения

Подготовка детали

Сварочные работы

Микротрещины

Микротрещина в цилиндре

В чём причина повреждений?

Способы ремонта

Газовая или электрическая сварка.

Эпоксидная паста.

Эпоксидная паста + стеклоткань.

Установка штифтов.

Можно ли отремонтировать?

Способы ремонта

Что такое головка цилиндра?

Что такое головка цилиндра и для чего она нужна?

Как работает головка цилиндра?

Что такое двигатели с плоской головкой?

Различные типы головок цилиндров

Головка блока цилиндров на впуске над выпускным двигателем

Головка блока цилиндров на двигателях с верхним расположением клапанов

Головка блока цилиндров двигателей с верхним распредвалом

Есть ли у этой штуки полусферическая голова?

Из чего сделаны головки цилиндров

Признаки неисправности ГБЦ

Замена головки блока цилиндров своими руками

Нужна новая замена головки цилиндров?

ishachok ›
Блог ›
Как понять, что пробило прокладку ГБЦ? Признаки и причины пробоя прокладки блока цилиндров.
