Виды подвесок автомобиля

Подвеска – это важный и сложный узел. Он требует детального рассмотрения.

Назначение и задачи

Подвеска автомобиля (ее еще называют системой подрессоривания) – это группа тесно функционирующих вместе отдельных деталей и устройств. Главная их особенность состоит в обеспечении упругой связи между дорогой и кузовом автомобиля. Подвеска снижает нагрузку на подрессоренную массу. При этом нагрузка распространяется по всей конструкции равномерно.
В современном автомобиля описываемая система состоит из следующих узлов:
Упругие элементы, обеспечивающие плавность хода и снижающие действие вертикальной динамики.
Демпфирующий элемент. Он переводит нагрузки колебаний в тепловую энергию, нормализует динамику движения. Направляющий элемент в подвеске необходим для обработки боковой, а также продольной кинетики на движущиеся колеса.
Вне зависимости от типа и конструктивных особенностей того или иного авто, у подвесок автомобиля общая задача. Она заключается в том, чтобы гасить поступающие вибрации и шумы, а также в том, чтобы сглаживать колебания, которые возникают при движении по неровным поверхностям. Но в зависимости от особенностей машины, тип ходовой будет отличаться.

Устройство

Вне зависимости от типа подвески автомобиля, она состоит из основных элементов и деталей, без которых трудно представить работоспособный механизм.

Среди них можно выделить несколько основных:
Буфер упругости, который выполняет функцию анализатора. Он отрабатывает неровности дороги и всю информацию о них передает на кузов. В состав данных узлов могут входить различные упругие элементы – пружины, рессоры, торсионы. Они сгладят возникшие при езде колебания.
Распределяющие детали. Они соединены и с подвеской, и с кузовом. Это позволяет максимально передавать усилия. К ним относятся рычаги, поперечные и сдвоенные тяги.
Амортизаторы, которые позволяют противостоять упругим элементам. Различают амортизаторы двух типов – двухтрубные или однотрубные. Классификация также делит данные агрегаты на масляные, газомасляные и пневматические.
В устройстве подвески автомобиля имеется и штанга. Она обеспечивает поперечную устойчивость и стабилизирует кузов. Штанга – это часть сложного комплекса опор и рычажных систем, которые крепятся к кузову и предназначены для распределения нагрузки при различных маневрах.

Крепеж представляет собой болтовые соединения и втулки. Самыми распространенными крепежными деталями считаются сайлентблоки, шаровые опоры.

Типы автомобильных подвесок

История первых систем уходит в глубокое прошлое. Это начало 20-го века. Тогда первые решения выполняли только соединительные функции и вся кинетика передавалась на кузов. Но затем, после проведения многочисленных экспериментов, воплотились в железе различные разработки, которые значительно улучшили конструкцию и увеличили потенциал для будущей эксплуатации. До современного времени смогли добраться лишь несколько видов подвесок автомобиля.

Макферсон

Эту систему разработал известный инженер-конструктор Эрл Макферсон. Впервые данную конструкцию применили 50 лет назад.

Она представляет собой рычаг, стойку и стабилизатор поперечной устойчивости. Данный тип далеко не совершенен, но при этом он доступен и популярен – его выбирают производители для большинства переднеприводных бюджетных автомобилей.

Двухрычажная система

Здесь направляющий блок представляет собой не один, а два рычага. Система может быть как диагональной, так и поперечной или продольной.

Многорычажная

Данная конструкция является более продвинутой, а поэтому имеет массу преимуществ. Она обеспечивает плавный и ровный ход автомобиля, улучшенные характеристики маневренности. Чаще такие решения встречаются на премиальных дорогих авто.

Торсионно-рычажный механизм

Это схожая по конструкции с вышеописанными видами подвеска легковых автомобилей. Но в данном типе вместо пружин применяются торсионы, которые даже в самой простой схеме значительно расширяют эффективность системы. Сами же компоненты легче обслуживаются, а регулировать их можно по желанию и по задачам, которые следует решить.

Подвеска «Де Дион»

Данная конструкция, разработанная инженером из Франции А. Де Дионом, обеспечивает снижение нагрузки на задний мост автомобиля. Основная ее черта в том, что картер главной передачи закреплен не на балке моста, а на кузове. Такие решения чаще встречаются на полноприводных автомобилях. На легковых авто эта подвеска противопоказана – возможны проседания в момент разгона и торможения.

Задняя зависимая

Это всем хорошо знакомый вариант задней подвески автомобиля. Его очень любили в СССР.

Балка у такой конструкции крепится при помощи пружин, а также продольных рычагов. Несмотря на достоинства при отличной управляемости и стабильности в движении, есть недостаток. Это существенная масса задней балки.

Торсионно-рычажная конструкция

Это гибрид зависимой и независимой подвески. В качестве упругого элемента используется торсион. Один его конец фиксируется к кузову, другой – к движущейся части. Эта конструкция широко используется в большинстве бюджетных автомобилей, так как по себестоимости она выигрывает у зависимой системы.
Есть и полузависимые задние подвески. В данных решениях используют поперечину, которая соединена с помощью двух продольных рычагов.

Подвеска с качающимися полуосями

В данном типе в основе лежат полуоси. К концу них крепятся шарниры, а оси сочленяются с шинами. Когда колесо движется, оно будет находиться под углом в 90° к полуоси.

Подвески на продольных рычагах

Конструкции делятся на торсионные, а также пружинные. Среди основных различий колесо расположено практически рядом с кузовом. Используют такие решения на небольших авто и прицепах.

Конструкции с продольными и поперечными рычагами

Эта подвеска автомобиля с продольным рычагом в основе. Она призвана разгрузить опорные усилия, которые оказываются на кузов. Данный тип подвески очень тяжелый, что делает его непопулярным на современном рынке.
В случае же с поперечным рычагом все обстоит намного лучше – конструкция гибкая при хорошей и грамотной настройке. Опорные рычаги позволяют снизить нагрузку на места крепления системы.

Подвеска с косыми рычагами

Конструктивно она очень схожа с конструкцией с продольными рычагами. Отличие в том, что оси, в которых качаются рычаги, тут находятся под острыми углами. Такие типы можно встретить на задней оси автомобилей немецкого производства. Если сравнить эту подвеску с конструкцией, где рычаги продольные, то крены при повороте при косых рычагах более низкие. Это большой плюс.

Подвеска с двойными поперечными и продольными рычагами

В отличии от однорычажных конструкций, этого типа на каждой оси имеется по два рычага. Они размещены поперек или продольно. При их соединении могут использоваться пружины, торсионы или рессоры. Подвеска компактна, но несбалансированная, если нужно двигаться по плохим дорогам.

Пневматические и гидропневматические подвески


Двухрычажные системы чаще всего используются в пневматической подвеске автомобиля. Она не считается дорогим вариантом, но значительно увеличивает комфорт при движении.
Пневматический и гидропневматический тип отличается сложным устройством. Но обеспечивает очень плавный ход, отличную управляемость, продвинутое гашение колебаний. Пневматическая подвеска автомобиля отлично сочетается не только с многорычажными конструкциями, но и с простыми, как «МакФерсон».

Электромагнитные системы

Это еще более сложная конструкция, в основе которой лежит электрический двигатель. Данная система решает сразу две задачи, заменяя амортизатор и упругий элемент. Руководит всем комплексом микроконтроллерное устройство со специальным датчиком.
Подвеска безопасна, а переключение режимов обеспечивается с помощью электромагнитов. Данный тип имеет высокую себестоимость.

Полуактивная или адаптивная

Здесь подвеска полостью подстраивается под поверхность дороги и манеру вождения водителя. Она определяет уровень демпфирования и самостоятельно автоматически подстраивается под нужный режим работы. Регулировки выполняются при помощи электрических магнитов или жидкостей.

Системы подвесок для пикапов, грузовиков и внедорожников

При разработке грузовых авто, инженеры применяли варианты, где оси размещаются на поперечных или продольных рессорах. Причем некоторые производители не меняют эту конструкцию, хотя прогресс добрался и в эту область.
Сейчас встречаются модели, где применяется полностью гидравлическая ходовая часть. Отличительной чертой описываемой подвески грузового автомобиля являются простые мосты, которые прикрепляются к кузову при помощи кронштейна, а соединяются при помощи рессор.


На внедорожниках, а также на пикапах все сложнее и может существенно отличаться от одной модели к другой. Данный подход объясняется необходимостью повышенной проходимости. В основе конструкций лежит рессорная подвеска, хотя встречаются и пружинные решения.

Диагностика

Диагностика подвески автомобиля должна начинаться с поднятия капота:
Пока автомобиль надежно стоит на земле, осматривают, в каком состоянии находятся верхние опоры. В первую очередь здесь важно, какой зазор между чашкой и кузовом. Если он будет равным примерно полутора сантиметрам, то верхние подушки необходимо менять.
Далее машину раскачивают. Если она качнется более двух раз, амортизаторы пора заменить.
Машину поднимают и смотрят сбоку на амортизаторы. Важно, чтобы на них не было никаких подтеков.
Затем берут автомобиль за одно из колес и качают вправо-влево, вверх-вниз. В первом случае в передней подвеске автомобиля можно услышать стуки рулевых тяг или наконечников тяг. С помощью помощника можно узнать причину стука более подробней. Нужно хорошенько взяться за рулевую тягу и выяснить, где же люфт – в рулевой рейки или в наконечнике.

Если есть посторонние звуки при раскачивании колеса вверх-вниз, то пора менять шаровую опору. Но если звуки и отсутствуют, то не факт, что шаровая в порядке. Лучше убедится в ее исправности при помощи монтировки.
Колесо вращают. Это необходимо, чтобы узнать состояние ступичного подшипника. Далее колесо опять раскручивают, при этом одной рукой держатся за пружину. Если на ней будет вибрация, то подшипник скоро выйдет из строя.

При помощи монтировки под машиной проверяют сайлентблоки. Их двигают в продольном и поперечном направлении. Небольшой люфт допустим, но не более. Сильный износ шаровой опоры можно заметить, если двумя руками качать рычаг возле шаровой – никаких люфтов быть не должно. Эти люфты также заметны и в ходе движения автомобиля. При повороте руля, из-под передней части раздается характерный стук.
Под конец проверяют стабилизатор поперечной устойчивости подвески автомобиля ВАЗ – важно состояние втулок. Монтировку просовывают между подрамником и стабилизатором, а затем качают. Если втулка повреждена, стабилизатор будет гулять в ней. Также проверяют, как стабилизатор закреплен в рычагах.

Задняя подвеска

Процесс диагностики этого узла начинается так же, как и в первом случае. Шаровых опор здесь нет, поэтому сразу можно начать со ступичных подшипников. Затем смотрят состояние амортизаторов. На этом и все.
От задней подвески ждать каких-то звуков можно очень долго – она молчалива, по причине простой и надежной конструкции. Износ задней подвески можно ощутить только по ужасной управляемости.

Заключение

Подвесок существует масса. Все они разные, но в большинстве – это макферсон. Как ее диагностировать в гаражных условиях, описано выше. Но лучше всего не доверять собственным ощущениям, а поехать на компьютерную диагностику, ведь подвеска – это один из основных элементов автомобиля.
Источник: fb.ru

Подвеска автомобилей, типы и виды подвесок автомобиля, обзор. Какие бывают автомобильные подвески. Разновидности подвесок автомобиля.

Подвеска является одной из самых важных составляющих транспортного средства. Именно к данному узлу приковано внимание массы инженеров и конструкторов. Типы автомобильных подвесок бывают различными, что зависит от стоимости автомобиля, привода и, конечно же, сегмента, занимающего моделью. Об этом далее в статье.

Содержание

  • Подвеска автомобиля, зачем и что на ней висит
  • Подвеска MCPherson, устройство, достоинства и недостатки
  • Подвеска двухрычажная, устройство, достоинства и недостатки
  • Подвеска многорычажная, устройство, достоинства и недостатки
  • Подвеска адаптивная, устройство, плюсы и минусы подвески
  • “Де Дион” подвеска, плюсы и минусы
  • Задняя зависимая подвеска, подвеска классики
  • Полузависимая задняя подвеска, устройство, достоинства и недостатки
  • Подвески внедорожника и пикапа, устройство, достоинства и недостатки
  • Подвески грузовых машин, устройство, достоинства и недостатки
  • Итоги

Подвеска автомобиля, зачем и что на ней висит

Система подрессоривания либо подвеска автомобиля — совокупность механизмов, узлов и деталей, которые играют роль соединительного звена между дорогой и кузовом автомобиля. Подвеска выполняет такие функции:

  1. Физически соединяет неразрезные мосты либо колеса с несущей системой авто — рамой либо кузовом.
  2. Подает на несущую систему моменты и силы, которые возникают в процессе взаимодействия колес с дорожным полотном.
  3. Обеспечивает нужный характер перемещения колес сравнительно рамы либо кузова, а также требуемую плавность хода.

Основными компонентами подвески являются:

  1. Компоненты обеспечения упругости.
  2. Компоненты распределения направления силы.
  3. Компоненты стабилизации поперечной устойчивости.
  4. Гасящий компонент.
  5. Крепеж.

Существует масса типов подвесок. Некоторые применялись ранее, другие используются и сейчас, поэтому мы рассмотрим те типы, которые в современном автомобилестроении получили наибольшее распространение.

Подвеска MCPherson, устройство, достоинства и недостатки

Данная вариация подвески была разработана инженером Эрлом Макферсоном в 1960 году. Названа в честь изобретателя. Ее основные составляющие:

  1. Рычаг.
  2. Стабилизатор поперечной устойчивости.
  3. Блок (состоит из пружинного элемента и телескопического амортизатора).

Еще одно название телескопического амортизатора — «качающаяся свеча», поскольку он крепится к кузову посредством шарнира и способен качаться, когда колесо перемещается вверх и вниз.

У данного типа подвески есть свои недостатки — существенное преобразование угла развала колес, однако он очень популярен благодаря простоте конструкции, надежности и демократической цене.

Подвеска двухрычажная, устройство, достоинства и недостатки

Одна из наиболее совершенных схем. Являет собой подвеску с двумя рычагами различной длины (короткий верхний и длинный нижний), что гарантирует машине минимальный износ покрышек и отличную поперечную устойчивость на дорожном полотне (поперечные перемещения колеса в целом несущественны).

Следовательно, каждое колесо воспринимает бугры и ямы независимо от остальных — это дает возможность сохранять нормальное сцепление покрышки с дорожным полотном и наибольшее вертикальное отношение к дороге.

Подвеска многорычажная, устройство, достоинства и недостатки

Данная вариация подвески немного похожа на двухрычажную систему, однако она гораздо совершеннее и сложнее. Неудивительно, что к ней перешли и все преимущества предыдущего типа. Это набор из шарниров, сайлент-блоков и рычагов, крепящихся на специальный подрамник. Большинство «сайлентов» и шаровых опор обеспечивает не только отличную плавность хода, а и превосходно гасят удары при резком наезде на любое препятствие. Кроме того, они снижают шум в салоне автомобиля от колес.

Такая схема позволяет достигнуть максимально лучшего сцепления покрышки с любым типом дорожного покрытия, отточенной управляемости и плавности хода. Преимущества многорычажной подвески:

  1. Оптимальная поворачиваемость колес.
  2. Малые неподрессоренные массы.
  3. Отдельные продольные и поперечные регулировки.
  4. Независимость каждого колеса от остальных.
  5. Хороший потенциал в условиях полного привода.

Единственный, но существенный недостаток «многорычажки» — высокая стоимость. Стоит отметить, что ранее данный вид подвески использовали лишь на представительских автомобилях. В наше же время ею оборудуют даже машины гольф-класса.

Подвеска адаптивная, устройство, плюсы и минусы подвески



Адаптивные подвески в корне отличаются от остальных вариаций. При создании такой схемы за основу была взята гидропневматическая подвеска, которая реализовывалась на автомобилях Mercedes Benz и Citroen. Однако тогда она была достаточно тяжелой, примитивной и занимала много места. Сегодня от всех подобных минусов конструкторы избавились, а единственный недостаток адаптивной подвески основывается на ее сложности.

Преимущества адаптивной подвески:

  1. Автоматическая адаптация под любое дорожное покрытие.
  2. Адаптация под определенного водителя.
  3. Принудительно изменяемое демпфирование.
  4. Отличная устойчивость.
  5. Высокая безопасность.
  6. Волновая раскачка на больших скоростях и минимальные крены кузова.

Разные концерны применяют свои схемы адаптивной подвески, однако их общие черты одинаковы. В любую адаптивную конструкцию входят такие компоненты:

  1. Электронные датчики — клиренса, неровной дороги и так далее.
  2. Блок управления ходовой секцией.
  3. Активные стойки амортизаторов.
  4. Стабилизаторы поперечной устойчивости (есть возможность регулировки).

Блок управления анализирует информацию, полученную от датчиков, после чего посылает команды на амортизаторы и стабилизатор. Все это происходит фактически моментально.

“Де Дион” подвеска, плюсы и минусы

Данная подвеска также названа в честь изобретателя (как и MCPherson), которым стал француз Альберт Де Дион. Назначение такого типа подвески — максимально уменьшить нагрузку (посредством отделения картера основной передачи) на задний мост авто. Если ранее он крепился непосредственно к балке моста, то сейчас картер закреплен на самом кузове.

Это дает возможность передавать крутящий момент путем полуосей, которые закреплены на ШРУСах. Однако избавиться от основных недостатков всех зависимых вариаций данной подвески не удалось. Например, фактически невозможно затормозить «без клевков», а в случае резкого старта автомобиль попросту «приседает» на задние колеса. Вопреки попыткам ликвидации данных недостатков посредством установки дополнительных компонентов (направляющих), несбалансированное поведение машины остается главной проблемой.

Задняя зависимая подвеска, подвеска классики

Данный тип является характерной чертой «классики» Жигулей. Особенность этой конструкции — цилиндрические винтовые пружины, которые играют роль упругих компонентов. На этих двух пружинах «висит» балка заднего моста, которая фиксируется к кузову путем четырех продольных рычагов.

Этот набор дополняет реактивная поперечная штанга, назначение которой улучшать показатели управляемости и гасить крены кузова.

Плавность хода и комфорт оставляют желать лучшего, в результате большого веса неподрессоренных масс и самого заднего моста. Это особенно актуального тогда, когда оказывается ведущим задний мост, поскольку к балке крепят картер главной передачи, редуктор и прочие элементы.

Полузависимая задняя подвеска, устройство, достоинства и недостатки

Эта схема получила большое распространение и применяется в конструкции множества современных полноприводных автомобилей. Представляет собой два продольных рычага, крепящиеся в центре к поперечине. Данный тип подвески имеет массу преимуществ:

  1. Малый вес.
  2. Небольшие размеры.
  3. Наилучшая кинематика колес.
  4. Простота в ремонте и обслуживании.
  5. Существенное уменьшение неподрессоренных масс.

Минус данной конструкции — невозможность использования на заднеприводных машинах.

Подвески внедорожника и пикапа, устройство, достоинства и недостатки

В разных моделях джипов конструкторы идут различными путями. Это зависит от назначения и веса внедорожника. Возможны три вариации применяемых подвесок:

  1. Полностью зависимая подвеска.
  2. Полностью независимый вариант.
  3. Передняя независимая и зависимая задняя схемы.

Задняя ось, как правило, оборудуется пружинной или рессорной подвеской в сочетании с неразрезными жесткими мостами. Рессоры применяются при создании тяжелых джипов и пикапов, поскольку они неприхотливы, надежны и способны выдерживать большие нагрузки. Помимо этого, такая схема достаточно дешево стоит, в результате чего рессорами оборудуют некоторые бюджетные авто.

Пружинная схема обладает длинноходностью и мягкостью. Она больше ориентирована на комфорт и монтируется на легкие джипы.


В передней оси, как правило, применяются зависимые пружинные или торсионные схемы. Некоторые джипы оборудуют жесткими неразрезными мостами, однако такое решение в наше время наблюдается достаточно редко.

Подвески грузовых машин, устройство, достоинства и недостатки

В грузовиках, как правило, используется зависимая конструкция с амортизаторами гидравлического типа и продольными или поперечными рессорами. Благодаря своей простоте данная подвеска широко применяется в производстве до настоящего времени.

В кронштейнах кузова фиксируются продольные рессоры. Также к кронштейнам подвешивается мост. Амортизаторы крепятся к балке заднего моста. Главная роль в такой конструкции отводится рессорам, которые выдерживают мост, связывают кузов с колесом и выступают в роли направляющих компонентов.

Однако эта простота является определяющей только в производстве. Водителю же приходится бороться с неудовлетворительной управляемостью авто на высоких скоростях. Рессоры не являются идеальными в роли направляющих компонентов. Соответственно, сцепление колес с дорогой существенно отличается.

Итоги

Стоит отметить, что рассмотренные виды автомобильных подвесок являются наиболее распространенными в наше время, однако это далеко не весь список существующих вариаций.

устройство и диагностика, особенности и преимущества различных типов, отзывы — RUUD

Содержание статьи:

Каждый водитель должен не только знать, сколько существует типов подвесок автомобилей, но и понимать, какие функции возложены на эту часть транспортного средства. В особенности это касается и тех людей, которые связаны с автомобилями профессиональной деятельностью. Причем неважен стаж и опыт водителя, знание устройства своего транспортного средства в любом случае не навредит.

Что есть подвеска автомобиля? По сути, это узел или даже целая конструкция, которая состоит из нескольких деталей. Причем крепление у них между собой налажено особым образом. В силу своего устройства кузов любого транспортного средства соединен с колесами, благодаря чему и обеспечивается возможность передвижения. При этом сама связь может быть упругой либо жесткой, в зависимости от элементов и деталей подвески.

Вам будет интересно:Ошибки при установке автосигнализаций

Именно вся эта система обеспечивает сглаживание или гашение колебаний, которые вызываются неровностями дорожного покрытия. Но как она устроена? Видов подвесок несколько, но все они обладают некоторыми сходствами в своем устройстве.

Направляющие элементы

Как раз за счет них колеса связываются с кузовом транспортного средства, передавая ему силу движения. Помимо этого, определяется то, как именно они движутся относительно самого корпуса автомобиля. Под этим термином следует понимать различные рычаги крепления и соединения деталей. Они могут быть и поперечными, и продольными, и сдвоенными.

Упругая составляющая

Вам будет интересно:Как заменить задние стойки "Калины" без снятия колес

Это своего рода промежуточное звено между колес и кузова. Вся нагрузка от неровностей дорожного полотна воспринимается именно им, после чего передается на корпус транспортного средства. Данные элементы могут быть не только из металла, но и из прочих доступных и прочных материалов.

Как правило, для разных типов подвесок грузовых автомобилей (или легковых) из металла производятся пружины, рессоры, торсионы. Другие же элементы могут изготавливаться из резины (буферы, отбойники – но, как правило, они являются частью металлических деталей).

Гасящее устройство

Под этим определением скрывается не что иное, как сам амортизатор. Его предназначение заключается в уменьшении амплитуды колебаний кузова автомобиля, которые как раз вызываются работой упругих элементов.

Обычно работа всех типов амортизаторов основывается на гидравлическом сопротивлении, которое возникает, когда жидкость перетекает из одной полости в другую через калибровочные отверстия клапанов.

Что касается этих полостей, то амортизаторы могут быть однотрубными (1 цилиндр) либо двухтрубными (2 цилиндра).

Стабилизатор поперечной устойчивости

Обязательная составляющая для любой подвески. Эта деталь позволяет противодействовать увеличению интенсивности крена на поворотах. Такая работа осуществима благодаря распределению веса автомобиля на все его колеса.

Вам будет интересно:Привод «Нивы-Шевроле»: особенности замены

По сути, стабилизатор представляет собой упругую штангу, соединенную со всеми деталями подвески посредством стоек. Ставиться он может не только на переднюю, но и на заднюю ось транспортного средства.

Опора колеса

Обычно у большинства типов подвесок легковых автомобилей его месторасположение – это задняя ось машины. Его задача заключается в принятии всей нагрузки от колес и распределении ее между рычагами подвески и амортизаторами. Но также подобное устройство есть и на передней оси. Только у него немного другое название – поворотный кулак.

Элементы крепления

Без них невозможно существование всей подвески, поскольку именно они обеспечивают соединение всех деталей между собой. Также они ответственны за их крепление к кузову автомобиля.

Основным видом такого крепления является жесткое соединение болтами. Еще используются резино-металлические втулки (они же сайлент-блоки), шаровые шарниры.

Функциональное назначение

Поскольку подвеска передает воздействие от колес на кузов автомобиля, то необходимо спроектировать ее таким образом, чтобы она обладала повышенной и прочностью, и долговечностью. Но в чем конкретно заключается роль подвески помимо обеспечения связи колес с корпусом транспортного средства?

Подвеска любого автомобиля ответственна за выполнение важных задач:

  • гашение колебаний от колес;
  • обеспечение плавности хода;
  • обеспечение постоянного контакта колес с дорогой, что, в свою очередь, влияет на управляемость и устойчивость автомобиля;
  • Именно за счет подвески связь колес с кузовом упругая.

В настоящее время многие типы передней подвески автомобиля (помимо множества элементов) включают еще и электронные устройства, и различные датчики. Это позволяет повысить комфорт передвижения автомобиля, но одновременно с этим делает систему более сложной в устройстве.

Разновидности элементов ходовой части

С того времени как появился первый транспорт и по сей день было спроектировано несколько разновидностей автомобильных подвесок. В то же время пока еще не было разработано идеального варианта, который бы устраивал по всем параметрам и показателям.

По этой причине из всего существующего многообразия выделить какой-то один оптимальный вариант невозможно. Все потому, что каждый из типов автомобильной подвески обладает не только достоинствами, но и недостатками, что и определяет их применение.

Но несмотря на довольно обширную классификацию, все типы относятся к одной из двух групп подвески:

  • зависимая;
  • независимая.

Последняя группа (по понятным причинам) самая популярная. Ее главное отличие заключается в том, что колеса не связаны между собой жестко, и одно не способно оказывать влияния на другие. Также имеется еще и промежуточный вариант – полузависимая подвеска.

Зависимая группа

Детальный разбор типов подвески автомобиля и их устройство начнем с рассмотрения зависимой группы. Она «перекочевала» на машины с гужевых повозок и первое время оставалась единственным существующим вариантом. За весь период своего существования она подвергалась значительным изменениям, но суть ее работы никогда не менялась.

Вам будет интересно:Шины Amtel Planet EVO: отзывы

Зависимая подвеска подразумевает жесткую связь колес, соединенных одной осью. Это не позволяет им перемещаться отдельно друг от друга. Иными словами, если одно из них попадет в яму, это неизбежно приводит к смещению другого.

У автомобилей с задним приводом жесткое соединение колес обеспечивается задним мостом, который является еще и частью трансмиссии. В переднеприводных транспортных средствах жесткую связь обеспечивает специальная балка.

Что касается упругих элементов, то изначально это были рессоры, теперь же использование пружин их полностью вытеснило. В качестве демпфирующего элемента здесь выступают амортизаторы. Они могут быть установлены отдельно от упругих элементов или же располагаться соосно с ними – амортизатор, помещенный внутри пружины.

Преимущества и недостатки зависимой подвески

У зависимых типов подвески автомобилей преимущества и недостатки собраны в одном флаконе. С одной стороны основное достоинство данной разновидности – это простота конструкции, что положительно сказывается на надежности. Помимо этого, обеспечивается отличное сцепление колес с дорогой, если речь идет о ровной поверхности.

Но с другой стороны есть и серьезный недостаток, который кроется в возможности потери контакта колеса с дорогой в момент прохождения поворотов. Из-за того, что задняя ось совмещена с деталями трансмиссии, мост превращается в массивную конструкцию с довольно внушительными размерами. Это чувствуется при взгляде на грузовой транспорт.

В силу этих особенностей такая подвеска применяется только для задней оси, в отношении передней же подобная реализация просто невозможна. К тому же сегодня зависимая группа практически утратила свою актуальность и ее использование сведено к минимуму. Однако ее по-прежнему можно встретить у грузового транспорта, а также среди полноразмерных рамных внедорожников.

Независимый тип подвески

У независимого типа подвески автомобилей преимущество, а заодно и главное отличие от оппонента, рассмотренного выше, заключается в том, что колеса на одной оси не связаны друг с другом механически. То есть может быть и так, когда одно из них вращается, а другое нет. Этот вариант был разработан после выяснения определенных недостатков зависимой подвески. Здесь каждое колесо имеет свой комплект деталей: упругие, демпфирующие, направляющие элементы.

Подвеска McPherson

Подобная конструкция названа именем инженера Эрла Макферсона, разработавшего ее в 1960 году. На языке автолюбителей она еще зовется «качающей свечой». Устройство представлено одним нижним рычагом, блоком из пружинного элемента, стабилизатором поперечной устойчивости.

Особенность данного типа подвески – это использование амортизационной стойки, именно ее в народе прозвали свечой. Она состоит из амортизатора и пружины. В нижней части данная составляющая деталь крепится к ступице колеса, а вверху закрепляется на опоре (стакан) кузова автомобиля.

Данный тип передней подвески автомобиля выполняет сразу несколько важных задач. Стойка не только принимает и гасит колебания, но и является креплением колеса к корпусу транспортного средства. Функциональность поперечных рычагов заключается в обеспечении подвижного соединения колеса с корпусом авто, а также в предотвращении его продольного перемещения. Что касается стабилизатора, то это, по сути, торсион, у которого не менее важная роль – противодействовать силе скручивания.

Подвеска McPherson используется не только для передней, но и для задней оси, что и определило ее огромную популярность. К ее плюсам можно отнести компактные размеры, простоту конструкции, а также надежность. Что касается минусов, то это изменение угла развала при значительном ходе колеса относительно корпуса автомобиля.

Независимые рычажные подвески

Такая подвеска так же распространена, как и McPherson. Данный тип поделен на две главные системы:

  • двухрычажную;
  • многорычажную.

В двухрычажной конструкции также используется стойка амортизатора, только ее функции – это лишь гашение возникающих колебаний. Крепление же каждого колеса одной оси (обычно передней) обеспечивается непосредственно поперечными рычагами (верхним и нижним).

У такого типа передней подвески легкового автомобиля сами рычаги выполнены в виде А-образной формы, что позволяет исключить продольные перемещения колес. Они еще и разной длины (верхний заметно короче нижнего). Это позволяет сохранить угол развала даже при значительных передвижениях колеса относительно корпуса автомобиля.

В отличие от того же "МакФерсона" двухрычажная система более массивна, металлоемка и сложна в обслуживании. Однако большее количество деталей не сказывается на надежности подвески.

Многорычажная система представляет собой доработанный вариант двухрычажного типа подвески. Вместо двух А-образных здесь обычно используется до 10 продольных и поперечных рычагов.

Такой конструкторский вариант лучше всего сказывается на плавности хода транспортного средства и его управляемости. Также это позволяет сохранить угол положения колес, невзирая на условия работы подвески.

Однако есть и здесь есть обратная сторона медали – такой тип задней подвески автомобиля (также бывает и на передней оси, к примеру, на Audi) более дорогостоящий и еще сложнее в вопросах обслуживания. По этой причине по использованию она заметно уступает той же системе McPherson или двухрычажной системе. Она встречается лишь в автомобилях представительского класса, которые и стоят недешево.

Другие варианты

Есть и другие разновидности.

  • Подвеска с качающимися полуосями – здесь вместо одной используются две полуоси. Каждая из них крепится к шасси посредством шарнира. За счет этого колесо принимает перпендикулярное положение по отношению к полуоси. При вхождении в повороты боковые силы будут стремиться подбрасывать транспортное средство, что отрицательно влияет на устойчивость автомобиля. По этой причине такой подвеской оснащаются, в основном, грузовые машины.
  • Подвеска Дюбоне – такой тип использовался на автомобилях в первой половине ХХ столетия. На каждом борту корпуса присутствовал рычаг с реактивной тягой, который оказывал воздействие на пружину. Сама тяга соединялась с кожухом, где находилась пружина, передававшая усилия при торможении. Поскольку из кожуха то и дело вытекала жидкость, данный тип не прижился.
  • Продольные рычаги – у данного типа подвески автомобилей каждое колесо на одной оси с двух сторон крепится к рычагу, который жестко соединен с рамой. При таком типе подвески меняется лишь колесная база, а колея остается прежней. Однако устойчивость в этом случае не очень хорошая, а колеса могут поворачиваться вместе с корпусом. В итоге это отрицательно сказывается на сцеплении шин с дорогой. В ходе движения автомобиля вся нагрузка воспринимается продольными рычагами, из-за чего подвеске не хватает жесткости и утяжеления. Что касается плюсов – есть возможность для увеличения пространства салона за счет ровного пола.
  • Косые рычаги – по сути, это усовершенствованная версия системы на продольных рычагах. Она актуальна для ведущей оси. Благодаря такой конструкции вероятность изменения ширины между колесами сводится к минимуму. В то же время оказывается влияние кренов на наклон колес. Если при вхождении в поворот повысить подачу топлива, задняя часть кузова автомобиля чуть приседает, из-за чего происходит развал передних колес. При снижении подачи топлива все происходит наоборот: передняя часть корпуса становится ниже, а задняя – приподнимается.
  • Вам будет интересно:"Пежо-Боксер": габариты, техническая характеристика, заявленная мощность, максимальная скорость, особенности эксплуатации и отзывы владельцев

    Существует еще один тип подвески автомобилей – Де Дион, который разработан Альбертом Де Дионом. Его особенность – картер главной передачи крепится к самому корпусу автомобиля и отделен от балки моста. Крутящий момент от силового агрегата также передается на ведущие колеса через полуоси. Такой вариант позволяет оптимизировать массу транспортного средства. Многие инженеры останавливают свой выбор на подвеске Де Дион в целях облегчения заднего моста.

    Однако и здесь есть свои минусы – интенсивный разгон или торможение приводит к раскачиванию автомобиля. То есть на старте авто приседает и «клюет носом» при торможении. Для устранения подобного нежелательного эффекта стали использовать дополнительные направляющие элементы.

    Полузависимый вариант

    Можно сказать, что это золотая середина между зависимой и независимой системами. Если обратить внимание на внешний вид, то можно обнаружить черты зависимой подвески – есть балка, которая выполнена заодно с продольными рычагами, а к ним уже крепятся ступицы. При помощи этих же рычагов балка соединена с кузовом автомобиля. Демпфирующие элементы здесь – пружины и амортизаторы.

    Иными словами, это та же ось, соединяющая оба колеса, но в отличие от полностью зависимой подвески балка здесь торсионного типа, а поэтому способна работать на скручивание. Благодаря этому колеса могут перемещаться относительно друг друга в вертикальной плоскости на определенную степень.

    В силу простой конструкции и повышенной надежности таким типом подвески часто оснащаются переднеприводные автомобили (для задней оси).

    Диагностические мероприятия

    С назначением и типами подвесок автомобиля уже ознакомились. Конечно, в теме данной статьи перечислены не все разновидности, а лишь самые известные и распространенные варианты. Хотя некоторые из них уже канули в лету. Теперь стоит затронуть другой важный момент.

    Подвеска автомобиля подвергается интенсивным динамическим нагрузкам, а поэтому крайне важно своевременно обнаружить неисправность. Для этого необходимо регулярно проводить диагностику ходовой части. Проверку задней подвески легче всего проводить, поскольку здесь нет элементов управления. В ходе диагностики осматриваются амортизаторы, резиновые уплотнители (при любом типе подвески), а также необходимо убедиться в работоспособности реактивных тяг.

    Глухой стук будет свидетельством того, что с выхлопной системой что-то не так – компоненты глушителя потерялись либо вовсе вышли из строя. Чтобы в этом убедиться, достаточно раскачать глушитель.

    Диагностику задней подвески также нужно проводить, проверяя каждую деталь на предмет наличия трещин и посторонних предметов. Также следует ценить состояние балки в зависимых типах подвески.

    Что касается типов передней подвески, то необходимо заострить внимание на состоянии основных деталей:

    • поворотных кулаков;
    • стоек амортизаторов;
    • рычагов;
    • наконечников рулевых тяг;
    • сайлент-блоков.

    На рулевых наконечниках располагаются пыльники, которые зачастую просто разрывает. В этом случае для определения подобной неисправности достаточно визуального осмотра.

    Большинство водителей, которые интересуются типами подвесок автомобилей, задаются вопросом: как часто нужно проводить диагностику? Специалисты станций технического обслуживания автомобилей рекомендуют делать осмотр после каждых 10000 км пробега, не реже.

    Отзывы

    Многих автолюбителей интересует мнение других водителей в отношении того или иного типа подвески. На различных форумах, посвященных данной направленности, можно встретить отзывы профессиональных автомехаников или же точки зрения водителей, за плечами которых много лет практики.

    Кто-то отмечает, что рессоры вне конкуренции, другие же больше склоняются в пользу "МакФерсона" или двухрычажной системы. Про зависимую подвеску редко кто упоминает. Ведь большинство людей старается приобретать автомобили с максимальным комфортом по приемлемой стоимости. Зависимый тип – это устаревший вариант, который уже нельзя встретить среди современных автомобилей.

    Источник

    Какие бывают подвески на автомобиле? Виды и назначение

    Автомобильная подвеска выполнена в виде конструкции из отдельных элементов, которые в своей совокупности связывают основание кузова и мосты автомашины. Причем, это соединение должно быть упругим, чтобы была амортизация в процессе следования машины.

    Назначение подвески

    Подвеска служит для погашения колебаний в определенной степени и для смягчения ударов и прочих кинетических воздействий, негативно влияющих на содержимое автомобиля, грузы, а также на конструкцию самой машины, особенно при передвижении по некачественной дорожной поверхности.

    Другая роль подвески – осуществление регулярного соприкосновения колес с дорожным покрытием, а также передача на дорожную поверхность силы тяги двигателя и силы торможения, чтобы колеса при этом не нарушали нужного положения.

    В исправном состоянии подвеска работает правильно, в результате чего водителю управлять машиной безопасно и комфортно. Несмотря на внешнюю простоту конструкции, подвеска принадлежит к одним из самых важных устройств в современной машине. Ее история уходит корнями в далекое прошлое, и с момента ее изобретения подвеска прошла через многие инженерные решения.

    Немного истории

    Еще до автомобильной эпохи были попытки смягчить передвижение карет, у которых изначально оси колес неподвижно прикреплялись к основанию. При такой конструкции малейшая неровность дороги мгновенно передавалась корпусу кареты, что тут же ощущали сидящие внутри пассажиры. Первое время эта проблема решалась при помощи мягких подушек, которые устанавливались на сидения. Но эта мера была малоэффективна.

    Впервые для карет были применены так называемые эллиптические рессоры, которые представляли собой гибкое соединение между колесами и днищем кареты. Намного позднее этот принцип использовали и для автомобилей. Но при этом сама рессора изменилась — из эллиптической она превратилась в полуэллиптическую, и это позволяло устанавливать ее поперечно.

    Однако машина с такой примитивной подвеской управлялась с трудом даже на самых низких скоростях. По этой причине впоследствии подвески стали монтировать в продольном положении на каждое колесо в отдельности.

    Дальнейшее развитие автомобильной промышленности позволило эволюционировать и подвеске. На сегодняшний день эти устройства имеют десятки разновидностей.

    Функции и технические данные

    Каждая разновидность подвесок обладает индивидуальными признаками, охватывающими комплекс рабочих свойств, от которых непосредственно зависит управляемость машины, а также безопасность и удобство находящихся в ней людей.

    Однако несмотря на то, что все типы подвесок разные, они выпускаются для одних и тех же целей:

    • Погашение вибрации и ударов со стороны неровного дорожного покрытия в целях минимализации нагрузок на корпус кузова, а также для улучшения комфорта водителя и пассажиров.
    • Стабилизация положения машины в процессе следования путем регулярного соприкосновения резины с дорогой, а также уменьшение возможных кренов корпуса кузова.
    • Сохранения необходимой геометрии положения и перемещения всех колес для обеспечения точности маневрирования.

    Разновидности подвесок по упругости

    В отношении упругости подвески можно разделить на три категории:

    • жесткая;
    • мягкая;
    • винтовая.

    Жесткая подвеска, как правило, используется на спортивных автомобилях, потому что она больше всего годится именно для быстрой езды, где необходимо оперативное и четкое реагирование на водительское маневрирование. Эта подвеска придает машине максимальную устойчивость и минимальный дорожный просвет. Кроме того, благодаря именно ей усиливается сопротивление крену и кузовному раскачиванию.

    Мягкая подвеска устанавливается в основной массе легковых машин. Ее достоинство в том, что она достаточно качественно сглаживает дорожные неровности, но с другой стороны машина с такой конструкцией подвесок более склонна к заваливаниям, и при этом хуже управляется.

    Винтовая подвеска нужна в тех случаях, когда возникает необходимость в изменяемой жесткости. Она сделана в виде стоек-амортизаторов, на которых сила тяги пружинного механизма регулируется.

    Ход подвески

    Ходом подвески принято считать промежуток от нижнего положения колеса в свободном состоянии до верхнего критического положения при максимальном сжатии подвески. От этого параметра во многом зависит так называемая «внедорожность» машины.

    То есть, чем больше ход, тем большую по размеру неровность способна пройти машина без ударов по ограничителю, а также без провиса ведущего моста.

    Устройство

    Каждая подвеска содержит следующие компоненты:

    1. Упругое устройство. Берет на себя нагрузки, предоставляемые дорожными препятствиями. Может состоять из пружины, пневмоэлементов и проч.
    2. Демпфирующее устройство. Необходимо для погашения вибрации кузова в процессе преодолении дорожных неровностей. В качестве этого устройства применяются все разновидности амортизационных приспособлений.
    3. Направляющее устройство. Контролирует необходимое смещение колеса относительно корпуса кузова. Выполняется в виде поперечных тяг, рычагов и рессор.
    4. Стабилизатор поперечной устойчивости. Гасит наклоны кузова в поперечном направлении.
    5. Резино-металлические шарниры. Служат для упругого соединения частей механизма с машиной. Дополнительно они в небольшой степени выполняют роль амортизаторов – частично гасят толчки и колебания.
    6. Ограничители хода подвески. Фиксируют ход устройства в критической нижней и в критической верхней точках.

    Классификация

    Подвески можно разделить на две категории – зависимые и независимые. Такое подразделение продиктовано кинематикой направляющего устройства подвески.

    Зависимая подвеска

    При такой конструкции колеса автомобиля жестко связываются за счет балки или монолитного моста. Вертикальное расположение парных колес всегда одинаковое и изменению не подлежит. Устройство задней и передней зависимых подвесок аналогичное.

    Разновидности: пружинная, рессорная, пневматическая. Монтаж пружинной и пневматической подвесок требует использования специальных тяг, чтобы зафиксировать мосты от возможного смещения во время монтажа.

    Преимущества зависимой подвески:
    • большая грузоподъемность;
    • простота и надежность в применении.
    Недостатки:
    • затрудняет управление;
    • слабая устойчивость на высокой скорости;
    • недостаточный комфорт.

    Независимая подвеска

    При установленной независимой подвески колеса машины способны менять вертикальное положение независимо друг от друга, продолжая при этом находиться в той же плоскости.

    Преимущества:
    • высокая степень управляемости;
    • надежная устойчивость машины;
    • повышенный комфорт.
    Недостатки:
    • устройство довольно сложное и, соответственно, затратное в экономическом отношении;
    • пониженная долговечность в эксплуатации.

    Примечание: существует еще полузависимая подвеска или так называемая торсионная балка. Такое устройство — нечто среднее между независимой и зависимой подвесками. Колеса продолжают быть жестко соединенными между собой, но, тем не менее, способность небольшого смещения отдельно друг от друга у них все-таки есть. Такую возможность предоставляют упругие качества мостовидной балки, которая соединяет колеса. Данная конструкция зачастую используется для задних подвесок недорогих автомобилей.

    Виды независимых подвесок

    Подвеска МакФерсон (McPherson)

    Данное устройство характерно для передней оси современных автомобилей. Шаровая опора соединяет ступицу с нижним рычагом. Иногда форма этого рычага позволяет использовать продольную реактивную тягу. Оснащенная пружинным механизмом амортизационная стойка закрепляется к ступичному блоку, а ее верхняя часть фиксируется в основании кузовного корпуса.

    Поперечная тяга, которая соединяет оба рычага, крепится на днище машины и служит своеобразным противодействием наклону автомобиля. Колеса свободно поворачивают благодаря подшипнику стойки-амортизатора и шаровому креплению.

    Конструкция задней подвески сделана таким же образом. Разница лишь в том, что задние колеса не могут поворачиваться. Вместо нижнего рычага установлены поперечные и продольные тяги, которые закрепляют ступицу.

    Преимущества:
    • несложность изделия;
    • занимает небольшое пространство;
    • долговечность;
    • доступная цена как в приобретении, так и в ремонте.
    Недостатки:
    • легкость управления на среднем уровне.

    Двухрычажная передняя подвеска

    Эта разработка считается довольно результативной, но и весьма непростой по устройству. Для верхнего крепления ступицы служит второй поперечный рычаг. Для упругости подвески может применяться либо пружина, либо торсион. Задняя подвеска устроена точно так же. Такая сборка подвески придает машине максимальное удобство в управлении.

    Пневматическая подвеска

    В этих устройствах упругость обеспечивают не пружины, а пневматические баллоны, наполненные сжатым воздухом. С подобной подвеской можно менять высоту кузова. Кроме того, с такой конструкцией ход автомобиля становится более плавным. Как правило, устанавливается на машинах класса люкс.

    Гидравлическая подвеска

    В данной конструкции амортизаторы соединены с мололитным замкнутым контуром, заполненным маслом для гидравлики. С такой подвеской можно регулировать степень упругости и дорожный просвет. А если в машине имеется электроника, предусматривающая функции адаптивной подвески, то она может сама адаптироваться в самых разных дорожных условиях.

    Спортивные независимые подвески

    Их еще называют койловерами или винтовыми подвесками. Выполнены в виде амортизационных стоек, у которых можно настраивать степень жесткости непосредственно на машине. Нижняя часть пружины имеет резьбовое соединение, и это позволяет менять ее вертикальное положение, а также настраивать размер дорожного просвета.

    Подвески push-rod и pull-rod

    Такая конструкция была разработана специально для гоночных автокаров, у которых открытые колеса. Базируется на двухрычажной схеме. Основное отличие от других разновидностей проявляется в том, что демпфирующие механизмы установлены в кузове. Устройство этих двух типов идентично, р азница лишь в размещении тех частей, которые подвергаются наибольшему напряжению.

    Спортивная подвеска push-rod. Несущий нагрузку компонент, называемый толкателем, функционирует на сжатие.

    Спортивная подвеска pull-rod. Та же часть, которая испытывает наибольшее напряжение, работает на растяжение. Такое решение делает центр тяжести более низким, за счет чего машина становится более устойчивой.

    Однако несмотря на перечисленные небольшие различия, эффективность этих двух разновидностей подвесок находится примерно на одном уровне.

    Какой тип подвески лучше? Часть 2

    13.12.2017, Просмотров: 1683

    С каждым годом, автомобильная подвеска претерпевает постоянные обновления и улучшения с целью обеспечения повышенного комфорта пассажиров, а также управляемости автомобиля. Эволюция именно амортизаторов сумела породить следующий вид подвески — это пневматическая подвеска.

    Пневматическая подвеска

    В данной разновидности современной подвески, в роли упругого элемента выступает воздух или специальный сжатый газ (зачастую азот), который находится в камере, называемой пневмобаллоном.

    Пневмобаллон выполнен из синтетического волокна, которое завулканизировано слоем защитной резины, обеспечивающей герметичность камеры. Работа пневмоподвески напоминает работу амортизатора, но тогда в чём же разница? А разница в отсутствии нескольких камер, через которые перемещается воздух, то есть данная подвеска использует упругие свойства газа, работая на сжатие. А наличие дополнительной камеры, соединённой с основной клапанами, исключает использование дополнительных амортизаторов в общей конструкции.

    Преимущество пневмоподвески заключается именно в возможности искусственного регулирования давления в пневмобаллонах. Благодаря этому регулируются крены при в ходе в повороты (особенно на больших скоростях), возможность регулировки дорожного просвета и его постоянного поддержания на заданном уровне не зависимо от загруженности автомобиля. Такая подвеска может устанавливаться на задней оси автомобиля, для поддержания заданного дорожного просвета, либо сразу на обоих осях. Но как и любая другая, данная подвеска имеет свои недостатки, а именно очень высокую стоимость, дороговизну обслуживания и как показала практика — недостаточную надёжность, особенно на легковых автомобилях и внедорожниках.

    Зависимая и независимая

    Перечислив все существующие разновидности автомобильных подвесок, мы пришли к их первому основному различию — зависимая и независимая. В первой части статьи я уже упоминал об основных различиях, а сейчас хотел бы поговорить о каждой из них подробнее.

    Напомню, что зависимая подвеска связывает оба колеса, поэтому при движении по неровному участку дороги, ход одного колеса способствует изменению угла наклона другого колеса к дороге, отсюда и возникает эта «зависимость». В прошлом, такая подвеска очень широко применялась, ярким примером чего являются наши Жигули (задняя подвеска). Такой тип применяется при условии необходимости наличия жёсткого неразрезного моста. Сейчас, данный тип можно встретить на недорогих автомобилях и некоторых моделях внедорожников.

    Разновидностью зависимой подвески является полузависимая. Такой тип выступает как усовершенствованная зависимая подвеска, обладающая свойствами своей предшественницы. Так как зависимая подвеска в основном используется на заднеприводных автомобилях, обеспечивая жёсткое соединение колёс посредством неразрезной балки, то полузависимая получила широкое распространение на переднеприводных автомобилях, где жёсткой связи между колёсами не требуется. Колёса также соединены, только не «жёстко», а торсионной балкой, которая работает на скручивание.

    Из её основным преимуществ выделяется простота конструкции, обслуживания, дешевизна и более плавная работа, по сравнению с прародительницей.

    И наконец, независимая подвеска — самый лучший тип подвески, обеспечивающий максимальное сцепление колёс с дорогой, лучшее гашение ударов и полное отсутствие связи между колёсами, то есть ход одного колеса, совершенно не влияет на ход другого.

    Как бы там не было, это самый сложный и дорогой тип подвески, который требует бережной эксплуатации, ухода и своевременного обслуживания. Данная подвеска включает массу разновидностей и вариантов исполнения, каждый из которых обладает своими преимуществами и недостатками. Если останавливаться на каждой подробно, то это будет очень большой материал, поэтому я перечислю и кратко охарактеризую распространённые виды независимой подвески, о которых слышал абсолютно каждый:

    1. На двойных поперечных рычагах. Услышав эту фразу, уверен, у многих сразу возникает ассоциация с передней подвеской классической модели Жигулей — и вы в этом не ошиблись. Такой тип подвески очень распространён на спортивных автомобилях, благодаря плавности хода, эффективному поглощению ударов и возможности задать все параметры подвески, такие как угол развала. Что касается устройства, то колесо соединяется с автомобилем на двух подвижных рычагах, расположенных поперёк кузову. Верхний рычаг соединён с кузовом, а нижний с рамой автомобиля.

    2. Подвеска McPherson (МакФерсон). Ну здесь толком и нечего рассказывать. Колесо соединено нижним подвижным рычагом к раме, а направляющей стойкой с амортизатором и пружиной — к кузову. Подвеска прославилась благодаря положительным характеристикам, дешевизне, простоте и компактности.

    3. Многорычажная. От названия ясно, что в конструкции предусмотрено несколько рычагов, каждый из которых отвечает определённым параметрам поведения колеса. В основном подвеска устанавливается на заднюю часть автомобиля, потому как на неё воздействует множество посторонних сил, приводящих к заносу или изменению параметров углов колёс. Несмотря на сложность конструкции и дороговизну обслуживания, подвеска обеспечивает ещё более комфортабельную езду и управляемость.

    Мягкая или жёсткая

    Второе основное различие существующих в наше время подвесок это по типу жёсткости. Жёсткий тип подвески отличается от мягкого уменьшенным рабочим ходом, что соответственно приводит к меньшему гашению удара, однако в ущерб комфорта, достигается максимальное сцепление колёс с дорогой, уменьшение кренов кузова и безупречная управляемость автомобиля.

    Вывод

    Так какой тип подвески лучше? Ответ прост — тот, который нравится именно вам. Все разновидности и типы подвесок, которые я перечислил в статье, обладают своими уникальными свойствами и содержат свои преимущества и недостатки. Поэтому при выборе подвески, исходите из собственных предпочтений, но не забывайте учитывать и условия, в которых подвеска будет эксплуатироваться, потому как разным дорожным условиям соответствует разная подвеска.

    Виды подвесок автомобиля - устройство подвески

    Подвеска автомобиля – это слаженный механизм, состоящий из более мелких деталей. Создана была подвеска для того, чтобы неровности дороги не передавались напрямую от колес к кузову. Она является соединительным звеном между колесами и кузовом автомобиля и представляет собой часть шасси. Известны разные виды подвесок автомобиля.

    Зачем нужна

    Подвеска

    Подвеска автомобиля нужна для механического соединения рамы или кузова автомобиля с колесами. Благодаря подвеске, неровности дороги не передаются на кузов, то есть подвеска отрабатывает удары колес и сглаживает их при передаче на кузов либо вообще не передает их. В конструкцию подвески входят упругие и направляющие элементы. Такой элемент подвески, как рессоры, которые устанавливались ранее на заднюю подвеску автомобиля, являлись одновременно и упругим и направляющим элементом. На данный момент подвеска автомобиля состоит из множества элементов, включая электронные устройства и датчики, что позволяет обеспечивать должный комфорт пассажирам автомобиля. Рессорная подвеска сейчас устанавливается только на грузовые автомобили, точнее, на карьерные самосвалы.

    Классификация

    Подвески настолько разнообразны, что их даже можно классифицировать по некоторым признакам.

    Если брать в целом, то все виды подвесок легковых автомобилей делятся на две большие группы: зависимая подвеска и независимая. Они заметно различаются, но не имеют весомых преимуществ друг перед другом, чтобы можно было выявить однозначного лидера.

    Независимая подвеска

    Независимая

    Независимая подвеска получила свое название за то, что колеса одной оси не связаны между собой механически. То есть вполне возможно такое, что одно колесо крутится, а другое нет. Этот вид подвески был разработан позже зависимой подвески. Постоянные параметры, например такие, как схождение и развал колес, не имеют постоянного значения при работе подвески. Это значит, что во время отбоя подвески эти параметры временно нарушаются. Этот вид подвески наиболее дешев по сравнению с другими, поэтому чаще применяется на бюджетных автомобилях. Наиболее распространены такие типы независимой подвески, как, например, Мак-Ферсон или «многорычажная».

    Многорычажная

    Двухрычажная

    Зависимая подвеска

    Эта подвеска подразумевает жесткую связь колес на одной оси. Движение одного колеса приводит в движение второе колесо. Это наиболее традиционный метод соединения колес, он известен еще со времен гужевых повозок.

    Соединительная связь между колесами образуется посредством так называемой неразрезной балки. Минус этого вида подвески в том, что он несовершенен и на данный момент является устаревшим. Наезд на неровность одним колесом заставляет другое колесо менять угол наклона. Из-за этого на высоких скоростях может возникнуть отклонение оси. Если же зависимая подвеска применяется на ведущей оси, то на большой скорости также может возникнуть отклонение от проектируемой траектории движения. Применяется такая подвеска сейчас только на грузовиках и автобусах.

    Зависимая

    Модернизированная зависимая подвеска «Де Дион» лишена практически всех вышеназванных недостатков, но мало распространена из-за того, что для такой подвески нужно много места, так как необходима установка неразрезной балки. К тому же она имеет слишком высокую стоимость, что делает ее малоконкурентной.

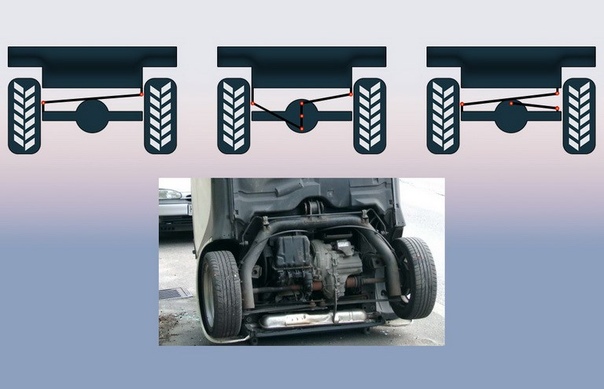

    Независимая подвеска с качающимися полуосями

    Отличие

    Подвеска с качающимися полуосями отличается от остальных типов тем, что каждая из двух качающихся осей закреплена на шасси. Таким образом, каждое колесо всегда находится под углом 90 градусов к своей полуоси. Из-за этого создается эффект подрессоривания и подвеска становится несовершенной с кинематической точки зрения. Также существует зависимость схода и развала колеса, колеи от длины полуоси. Чем полуось длиннее, тем меньше зависимость. Из-за действия центробежной силы и несовершенства такой подвески в долгих поворотах возникает сила, направленная вверх, и она слегка «подбрасывает» ось вверх.

    С качающимися полуосями

    В качестве упругого элемента часто выступают поперечные рессоры либо пружины. Часто устанавливали такую подвеску на довоенные автомобили, так как они не развивали больших скоростей. По мере роста скорости такая подвеска становится некомфортной и опасной.

    Полуоси

    Со временем автомобили модернизировали и постепенно отказывались от такого типа подвески. Например, на «горбатом» запорожце использована именно такая подвеска, а на его преемнике ЗАЗ-966 использована модернизированная подвеска с использованием косых рычагов. В современном мировом автомобилестроении на легковых автомобилях такая подвеска не используется из-за ее несовершенства. Единственный грузовой автомобиль, на который до сих пор устанавливают эту подвеску — это Татра-815.

    Татра

    Подвеска типа «качающаяся свеча»

    Является самой первой независимой подвеской. На современных автомобилях используется только на британских автомобилях спортивного типа.

    Является предшественницей подвески типа Мак-Ферсон. Основой здесь является кулак поворотный, закрепленный пружиной. Имеет свободный ход вверх-вниз по трубчатой направляющей, намертво прикрепленной к раме автомобиля.

    Езда на автомобиле с такой подвеской является очень жесткой и некомфортной. Именно из-за этого фактора, а также дороговизны, она не получила большого распространения.

    Подвеска типа Мак-Ферсон

    Подвеска МакФерсон

    Подвеска типа Мак-Ферсон в отличие от свечной подвески дополнена нижним рычагом и имеет возможность качаться в поперечном направлении.

    МакФерсон

    Является самой примитивной, но действенной и дешевой подвеской. Большинство бюджетных автомобилей оснащается именно такой простой, но надежной подвеской. Подвеска типа Мак-Ферсон первая по соотношению цена-качество. Отличается неубиваемостью и простотой обслуживания. Позволяет себя не обслуживать, не менять расходники. Например, при сроке службы поворотного кулака примерно 40–50 тысяч километров, такая подвеска спокойно может проехать и 200 тысяч километров.

    Детали будут стучать, греметь, но автомобиль будет технически исправным и сможет продолжать движение. В конце службы, если за автомобилем не ухаживать, эта деталь просто развалится и машина остановится. Ремонт такой подвески несложный, поэтому, поменяв деталь, можно снова начинать движение – при поломке одной детали она не деформирует другие.

    Активная подвеска

    Активная

    Активная подвеска – это подвеска, в которой по желанию водителя механически меняется клиренс и жесткость амортизаторов. Водитель, нажав на устройство управления подвеской, меняет также и режимы, например, спортивный, комфортный, нормальный.

    Активная подвеска бывает трех видов: гидравлическая, гидропневматическая и самая распространенная пневматическая.

    Пневмоподвеска еще в начале 2000-х годов начала использоваться на автомобилях марки Ситроен Ксара. В автомобилях среднего класса это был своеобразный прорыв. Но дальше в автомобильные массы он не пошел. Кроме таких мировых брендовых лидеров, как БМВ, Мерседес-Бенц и Ауди сейчас, пожалуй, только Ситроен серийно производит легковые автомобили с такой активной подвеской.

    Работает подвеска на пневмобаллонах следующим образом: внутри пружины вместо стойки или амортизатора стоит пневмобаллон, содержащий воздух. В багажнике находится компрессор, с помощью которого в эти баллоны этот самый воздух поступает. Водитель внутри автомобиля может управлять подвеской с помощью тумблеров на панели. Накачал воздух в баллон – автомобиль поднялся. Спустил воздух – автомобиль опустился.

    Устройство пневматической подвески

    К плюсам пневмоподвески можно отнести неизменяющийся клиренс. То есть если даже в самом высоком положении машину загрузить пассажирами и грузом клиренс автомобиля не изменится. Также такая подвеска обеспечивает отсутствие кренов в поворотах и улучшенную управляемость.

    Минусы такой подвески – это обязательная установка компрессора в багажнике, у которого небольшой срок службы, как и у пневмобаллонов. Долговечность работы компрессора напрямую зависит от климата – если в регионе высокая влажность воздуха, то при частой работе компрессора он выходит из строя. Такая подвеска стоит достаточно дорого, к тому же устанавливать ее должны профессионалы, а это и дорого и профессионалы есть не в каждом городе.

    Пневмоподвеска может быть одно, двух или четырехконтурная. Одноконтурная способна опустить или поднять только весь автомобиль. Двухконтурная может опустить отдельно переднюю или заднюю ось. Четырехконтурная система способна изменять положение каждого колеса по отдельности.

    Активная пневмоподвеска сейчас часто используется для тюнинга автомобилей. Молодые водители, желая выделить свой автомобиль из серой массы других, устанавливают такую подвеску на свои автомобили.

    Видео

    Обзор основных видов подвесок представлен в видеоматериале:

    Что такое изолятор подвески? Преимущества и типы

    Подвесной изолятор разделяет линейные проводники и поддерживает их электрически. Он состоит из нескольких блоков фарфоровых изоляторов, соединенных друг с другом металлическими звеньями в виде гибкой струны. Проводник подключается внизу струны.

    Изолятор подвески показан ниже.

    Преимущества изолятора подвесного типа

    Изолятор подвесного типа имеет следующие преимущества.

    1. Каждый блок работает с напряжением около 11 кВ, и, следовательно, в зависимости от напряжения соответствующее количество дисков подключается последовательно к струне.
    2. Если один из блоков поврежден, он заменяется новым и, следовательно, нет необходимости заменять всю струну.
    3. Струна может свободно качаться в любом направлении, и, следовательно, линии передачи обеспечивается большая гибкость.
    4. Проводники размещены под подвесными изоляторами и, следовательно, частично защищают проводник от молнии.

    Типы подвесных изоляторов

    Подвесные изоляторы в основном подразделяются на два типа.

    1. Тип крышки и штифта
    2. Hewlett или Interlink Тип

    Подробное описание крышки, штифта и изолятора типа Hewlett поясняется ниже.

    1. Изолятор колпачкового типа

    Колпачок из оцинкованного чугуна или кованой стали и штифт из оцинкованной кованой стали соединены с фарфором в конструкции типа «крышка и штифт».Устройство соединяется с помощью шаровидных соединений или соединений со штифтом.

    2. Изолятор промежуточного типа

    В блоке промежуточного типа используется фарфор, имеющий два изогнутых канала с плоскостями, расположенными под прямым углом друг к другу. Через эти каналы проходили П-образные ровные покрытые стальные звенья, служившие для соединения агрегата.

    Изоляторы типа Interlink механически прочнее, чем элементы типа cad-and-pin. Металлическое звено продолжает поддерживать линию, если фарфор между звеньями разрывается.Таким образом, подача не прерывается.

    Единственным недостатком изолятора типа Hewlett является то, что он страдает от недостатков, заключающихся в том, что фарфор между звеньями испытывает сильные электрические напряжения и, следовательно, его напряжение прокола меньше по сравнению с другими типами.

    Лучшие типы задней подвески велосипеда - Отличные предложения на типы задней подвески велосипеда от глобальных продавцов типов задней подвески велосипеда

    Отличные новости !!! Вы попали в нужное место для типов задней подвески велосипеда.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший тип задней подвески велосипеда вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть типы задней подвески велосипеда на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в типах задней подвески велосипеда и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите тип задней подвески для велосипеда по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Лучшие типы подвески - Отличные предложения на типы подвески от мировых продавцов типов подвески

    Отличные новости !!! Вы попали в нужное место для типов подвески.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие типы подвески в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть подвеска на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в типах подвесок и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести подвески данного типа по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Типы подвесок

    Самые длинные мосты в мире - это подвесные мосты или их аналоги, вантовые мосты. Палуба подвешивается на подтяжках из троса, проушин или других материалов. Материалы для других частей также различаются: опоры могут быть стальными или каменными; палуба может быть балочной или ферменной.

    Как устроен подвесной мост

    http://www.aiacincinnati.org/community/abc/curriculum/fivebridgetypes.pdf

    Кабели, идущие от вершины башен до земли, являются подпорками. Опоры соединяются с большими каменными или бетонными опорами, закопанными в землю. Задние распорки препятствуют прогибу башен.

    Подвесные мосты очень легкие.Это позволяет им преодолевать очень большие расстояния. Самый длинный подвесной мост в мире - мост Аскаси Кайкё в Японии. Помимо длинного пролета, этот мост был спроектирован так, чтобы противостоять сильным землетрясениям и ветрам ураганной силы.

    Некоторые мосты в прошлом страдали от разрушения конструкции. Это может быть сочетание плохой конструкции и тяжелых погодных условий.

    На момент открытия в 1940 году Tacoma Narrows Bridge был третьим по длине подвесным мостом в мире.Позже он стал известен как Галопирующая Герти из-за того, что он двигался не только из стороны в сторону, но и вверх и вниз по ветру. Были предприняты попытки закрепить конструкцию тросами, но они не увенчались успехом.

    В конце концов, 7 ноября 1940 года, всего через четыре месяца после постройки, мост рухнул при скорости ветра 42 мили в час.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
