Прибор для определения азимута: Геофизический прибор для определения угла и азимута искривления буровой скважины, 11 (одиннадцать) букв

Оборудование VIAVI (3Z Telecom) для юстировки антенн

Компания 3Z Telecom с 2019 года стала частью VIAVI Solutions, является мировым лидером в области инновационных решений для настройки правильного наклона и поворота любых типов антенн (сотовых операторов, включая 5G и микроволновых антенн), а также мониторинга изменения их положения.



VIAVI (3Z Telecom) RF Vision прибор для точного измерения азимута, наклона, координат и высоты над уровнем моря направленных антенных систем.



Основные сценарии использования прибора RF Vision:

• юстировка антенн при строительстве новых объектов;
• проверка корректности установки антенн на существующих объектах;
• обнаружение и устранение проблем на сети сотовой связи, вызванных неправильной
• юстировкой секторных антенн;
• определение точного местоположения антенн – координаты и высота над уровнем моря.



RF Vision заменяет собой следующие устройства – компас, дальномер и GPS-приемник, что облегчает процесс юстировки антенн. Также RF Vision лишен недостатка, присущего магнитным аналоговым и цифровым компасам он не подвержен влиянию со стороны металлоконструкций и всегда показывает азимут относительно истинного севера. RF Vision может быть использован везде, где доступен сигнал спутниковых систем GPS/GLONASS.



Принцип работы VIAVI (3Z Telecom) RF Vision основан на использовании двух разнесенных в пространстве антенн (включая 5G), принимающих сигналы навигационных систем GPS и GLONASS. Путем сравнения сигналов с разнесенных антенн RF Vision определяет азимут, в направлении которого он ориентирован. Также с помощью сигналов GPS и GLONASS прибор определяет свои координаты и высоту относительно уровня моря. RF Vision оснащен датчиками горизонтального положения, которые позволяют измерять значения угла тангажа (тилт) и угла крена (ролл).



Прибор RF Vision закрепляется с помощью универсального крепления на антенну таким образом, чтобы его азимут и углы тангажа и крена совпадали с этими же показателями у антенны. После этого производится фиксация инструментом текущих значений этих показателей и юстировка антенны.



Для начала работы с прибором, в его настройках нужно указать координаты и высоту установки второй антенны, на которую монтажник хочет настроить свою. После чего на экране прибора появятся два индикатора в виде «прицела», красный индикатор — это удалённая антенна, жёлтый индикатор — это своя антенна, на которой в данный момент установлен RF Vision. Чтобы точно выставить направленность антенн друг на друга, нужно совместить оба индикатора, регулируя наклон и разворот настраиваемой антенны с помощью её регулировочного крепления. Когда оба индикатора сойдутся правильно, они станут зелёными.



RF Vision оснащен HD-камерой, которая отображает на сенсорный ЖК-дисплей в режиме реального времени объекты, расположенные в направлении азимута антенны.

Важно знать, что если в приборе, при его приобретении, не была установлена лицензия на использование камеры RF Vision (3Z-RFV-CAMD*) то пользователь вместо реального изображения с камеры будет видеть условное обозначение местности, но индикаторы, указывающие направление удалённой и настраиваемой антенн, всё же будут отображаться!

*лицензия 3Z-RFV-CAMD не входит в комплект поставки и заказывается отдельно.

3Z-RFV-CAMD — Лицензионный ключ на использование камеры RF Vision (заказывается с прибором)
3Z-RFV-CAML — Лицензионный ключ на использование камеры RF Vision (заказывается отдельно от прибора)



Изображение с экрана сохраняется в виде фотографии в отчет. Управление инструментом осуществляется через сенсорный ЖК-дисплей, что позволяет работать с инструментом одной рукой после закрепления его на антенне.

Важные моменты при установке и настройке 5G антенн.



—

что это такое, как происходит движение

С понятием «азимут» можно встретиться и в научной, и в художественной литературе. Он – друг всех путешественников и туристов, как и походная аптечка. По факту, является основным навигационным термином. Так, что такое азимут и как по нему ориентироваться?

Содержание

• Что это такое?
• Какие приборы помогут?
• Пошаговая инструкция как определить азимут
  • При помощи компаса
  • При помощи часов и Солнца
  •  При помощи транспортира
• Пошаговая инструкция как осуществлять движение на местности таким методом:
  • Обычные условия
  • Ночью
  • Зимой
  • В лесу
  • В сложных метеоусловиях
• Альтернативные методы навигации

Что это такое?

Азимут – это угол между направлением на предмет и направлением на север. Его вычисление начинается с определения сторон света. Градусный диапазон значения – от 0 до 360 (не включительно, поскольку 360 – это точка севера).

Туристический компас. Фото AliExpress

Способ навигации по азимуту особенно полезен в условиях однотипного ландшафта, когда практически нет ориентиров на местности, а также при плохой погоде или когда под рукой нет карты.

Справка

По сути, это метод точного передвижения вслепую, как бы парадоксально ни звучало.

Какие приборы помогут?

Для определения азимута понадобится один из двух приборов:

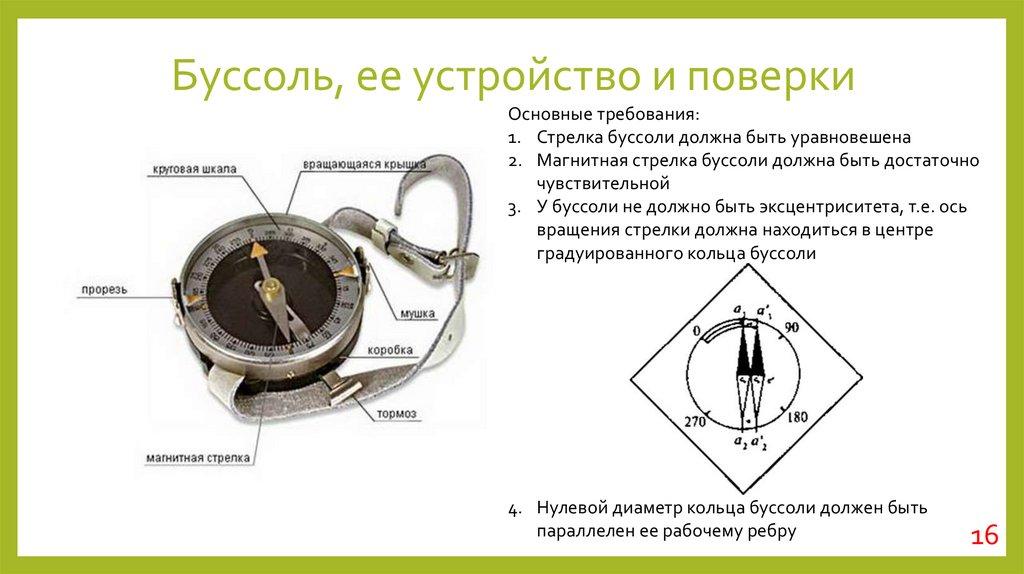

1. Компас с крышкой. Поможет не только отыскать градус, но и осуществлять движение по маршруту.
2. Транспортир. Служит только для определения азимута. Для практического применения знаний понадобится хороший видимый ориентир: вышки, здания и т.д.
3. Механические часы. Помогут определить азимут, если под рукой нет компаса и транспортира.
   Но велика вероятность градусной погрешности.

Пошаговая инструкция как определить азимут

Есть несколько методом определения азимута. У каждого из них свои плюсы и минусы.

При помощи компаса

Чтобы определить азимут на местности, необходимо:

1. Выбрать крупный объект для навигации, встать лицом в его сторону.
2. Сориентировать компас на север (совместить с буквой С его стрелку).
3. Направить на объект визирное приспособление на крышке компаса, зафиксировать полученное значение.

Компас. Фото OZON

Далеко не у всех путешественников есть компас с крышкой. Есть другой вариант вычисления магнитного азимута:

1. Выбрать рядом с собой значимый ориентир, встать лицом в его сторону.
2. Компас нужно поднять на ладони до уровня груди, поворачивают его до тех пор, пока стрелка не окажется повернутой на север.
3. Над циферблатом по центру корпуса кладут зубочистку, спичку или просто маленькую палочку. Конец должен быть направлен на выбранный ориентир, а тело пересекаться с компасной стрелкой в центре.
4. Производят вычисления градуса, исходя из того, что север = 0 или 360 градусов.

Справка

Юг = 180 градусов, запад = 270, а восток = 90.

При помощи часов и Солнца

Для определения азимута понадобятся механические часы. Кроме того, чтобы метод был успешным, необходима ясная погода. Инструкция:

1. Положить часы на ровную, горизонтальную поверхность. Их часовую стрелку направить в сторону Солнца.
2. Мысленно прочертить линию от центра к часу дня (летом) или к двум (зимой).
3. Полученный угол делится напополам. Справа от отрезка будет север, а слева – юг. Но это относится к времени до полудня. После – наоборот.

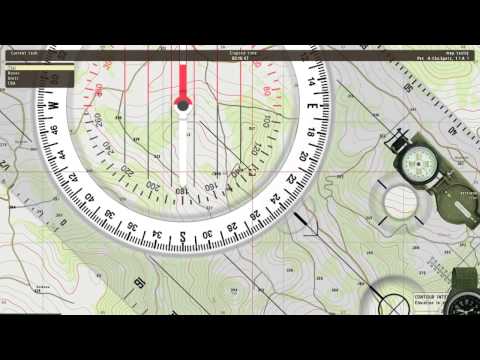

 При помощи транспортира

Для такого способа потребуется карта (желательно топографическая). Полученный подобным методом азимут называется истинным. Как действовать:

1. Разложить карту на ровной горизонтальной поверхности.
2. Определить свое местоположение, пометить точкой, прочертить через нее вертикальную прямую линию.
3. Выбрать вторую точку – ту, куда планируется осуществлять движение.
4. Две точки нужно соединить и при помощи транспортира измерить образованный угол. Он и будет азимутом.

Пошаговая инструкция как осуществлять движение на местности таким методом:

После того, как угол найден, нужно уметь правильно воспользоваться полученными знаниями.

Обычные условия

Компас-брелок. Фото OZON

Основные правила передвижения:

• Важно заранее на карте распланировать маршрут, разделить его на множество небольших отрезков. У каждого из них конец должен располагаться возле крупного ориентира.
• Определив градус, следует двигаться в строго прямом направлении.
• Препятствия нужно обходить попеременно, то слева, то справа. Так можно уменьшать, возникающую погрешность.
• Если препятствие на пути возникло большое, то, вернувшись обратно на маршрут, стоит пересчитать азимут.
• Пройденный путь следует постоянно проверять, оглядываясь назад и проверяя линейность маршрута.

Важно!

Даже небольшая погрешность в несколько градусов, способна отклонить от маршрута на сотни метров.

Ночью

Ночью ориентиры для вычисления градуса становятся невидимыми, поэтому можно либо еще днем позаботиться об их отметке на карте, либо использовать в качестве «помощников» звезды и Луну. Также пригодятся фонари и прожекторы, если астронавигация проблематична.

Зимой

Снег покрывает все ориентиры, затрудняет навигацию. Чтобы точнее вычислять азимут, понадобится взбираться на возвышенности, чтобы определять для направления более крупные объекты.

В лесу

Кучность деревьев, лесоповал создают помехи при навигации, заставляют отклоняться от маршрута и постоянно заново вычислять азимут. С определением сторон света помогут муравейники (с южной стороны они более пологие), кора деревьев (с севера более грубая, часто зарастает мхом). Большим подспорьем будет карта, на которой заранее выбирается крупный ориентир.

В сложных метеоусловиях

Любые осадки снижают видимость, поэтому маршрут тогда лучше заранее прорисовывать на карте, и как можно чаще останавливаться, отмечать точками, сколько было пройдено, и в каком направлении. В качестве ориентиров лучше использовать небольшие, близко расположенные предметы. Отлично, если рядом протекает река или ручей, они помогут не заблудиться.

Альтернативные методы навигации

Ориентироваться на местности можно также при помощи:

• Часов.
• Карты.
• Солнца.
• Звезд и Луны ночью.

Азимут весьма популярен среди туристов. Он позволяет двигаться в заданном направлении, не сбиваясь с пути на протяжении десятков километров. Но для его определения необходимы либо часы, либо транспортир, либо компас.
