ᐉ Общее устройство распределительного механизма (ГРМ)

Видео: Принцип работы газораспределительного механизма. Ремень ГРМ. Ресурс, когда менять. Цепь или ремень ГРМ. Что лучше и надежнее. Растянутая цепь ГРМ — симптомы

Распределительный механизм (ГРМ) двигателя состоит из распределительного вала, шестерен привода, подшипников вала, толкателей и направляющих толкателей, клапанных пружин, впускных и выпускных клапанов и направляющих втулок клапанов.

Работа распределительного механизма происходит следующим образом. При вращении коленчатого вала вращается также и распределительный вал 8, шестерня 9 которого находится в постоянном зацеплении с шестерней коленчатого вала. Число зубьев шестерен подобрано так, что у четырехтактных двигателей распределительный вал вращается в два раза медленнее коленчатого вала, у двухтактных — с такой же скоростью, что и коленчатый вал.

Рис. Распределительный механизм двигателя с нижним расположением клапанов: 1 — кулачки распределительного вала; 2 — пружина клапана; 3 — направляющая втулка клапана; 4 — стержень клапана; 5 — направляющая толкателя; 6 — толкатель; 7 — подшипник распределительного вала; 8 — распределительный вал; 9 — распределительная шестерня

Имеющиеся на распределительном валу кулачки 1 своими выступами плавно отжимают толкатели 6, поднимая их. Толкатель давит на стержень 4 клапана и, сжимая пружину 2, поднимает клапан. При этом внутреннее пространство цилиндра сообщается либо с впускным трубопроводом, если открыт впускной клапан, либо с выпускным, если открыт выпускной клапан. Когда, выступ кулачка распределительного вала сходит с тарелки толкателя, клапан закрывается под действием пружины.

В двигателе с верхним расположением клапанов давление кулачка 1 распределительного вала 2, расположенного в верхней части блока цилиндров, воспринимается толкателем 3, который передает его через штангу 4 на плечо коромысла 6, поднимая его. Так как коромысло сидит на оси, то его второе плечо опускается и своим носком давит на стержень клапана 8. При этом сжимается пружина 7 и клапан открывается.

Рассмотрим назначение и устройство деталей распределительного механизма.

Клапаны соединяют и разъединяют полости цилиндров с впускным и выпускным трубопроводами.

Клапан состоит из головки 1 и стержня 2. Изготовляются клапаны из прутковой высококачественной стали: впускные чаще всего из хромистой, а выпускные из жаростойкой сильхромовой. Выпускные клапаны могут быть сварными; в этом случае головка делается из сильхромовой стали, а стержень из хромистой. Головка клапана имеет снизу шлифованную конусную поверхность, которой она соприкасается с седлом 9, установленным в теле блока цилиндров при нижнем расположении клапанов или в теле головки блока цилиндров при верхнем расположении клапанов.

Рис. Распределительный механизм двигателя с верхним расположением клапанов: 1 — кулачок распределительного вала; 2 — распределительный вал; 3 — толкатель; 4 — штанга; 3 — контргайка; 5 — коромысло; 7 — пружина клапана; 8 — клапан; 9 — седло клапана

Рис. Клапан: 1 — головка клапана; 2 — стержень; 3 — тарелка клапана; 4 — сухарь; 5 — болт; 6 — толкатель; 7 — тарелка толкатели

Чтобы увеличить срок службы, седла выпускных клапанов обычно делаются вставными из специального жаростойкого чугуна. Рабочие поверхности головки клапана и седла притираются одна к другой для плотной посадки клапана. Плотное прижатие клапана к седлу обеспечивается давлением клапанной пружины, которая одним концом упирается в тело клапанной коробки, а другим в тарелку 3 клапана. Тарелка удерживается на стержне клапана обычно сухарями 4, входящими в кольцевую выточку стержня, либо чекой, вставляемой в отверстие стержня. Стержень клапана движется в направляющей втулке, которая впрессовывается в тело клапанной коробки или (в случае верхнего расположения клапанов) в тело головки блока цилиндров. Чтобы улучшить наполнение цилиндров горючей смесью, впускные клапаны у многих двигателей имеют диаметр головки больший, чем выпускные.

В двухтактных дизелях с прямоточной продувкой, где воздух в цилиндры нагнетается через продувочные окна 4 (рис. а), имеются лишь выпускные клапаны 5. Для лучшей очистки цилиндров от отработавших газов каждый цилиндр имеет не один, а два выпускных клапана.

Толкатели передают давление от кулачка распределительного вала стержню клапана или штанге.

Они изготовляются из стали или чугуна; рабочие поверхности их шлифуются и подвергаются термической обработке. Толкатель 6 представляет собой стержень, который заканчивается снизу тарелкой 7. Чтобы уменьшить вес, стержень толкателя обычно делается пустотелым.

Для предотвращения одностороннего износа форма тарелки толкателя и кулачка распределительного вала подбирается с таким расчетом, чтобы толкатель мог немного поворачиваться относительно своей оси при каждом набегании на него кулачка.

Поэтому часто у двигателей рабочая поверхность тарелки толкателя делается выпуклой, а кулачку придается небольшая конусность. У двигателей некоторых типов вращение толкателя достигается небольшим смещением оси толкателя относительно средней части кулачка. Чтобы уменьшить потери на трение, а также износ рабочей поверхности толкателя и кулачков распределительного вала, стержень толкателя у некоторых типов двигателей имеет снизу ролик.

Между толкателем (или доском коромысла при верхнем расположении клапанов) и стержнем клапана есть небольшой зазор. При работе двигателя стержень клапана удлиняется вследствие нагрева, и если бы не было зазора, то клапан, упираясь в толкатель, не садился бы плотно в свое седло.

Этот зазор для выпускных клапанов у некоторых двигателей делается несколько большим, чем для впускных. Объясняется это тем, что выпускные клапаны под действием раскаленных отработавших газов сильно нагреваются и их стержни удлиняются больше, чем стержни впускных клапанов.

Зазоры между стержнями клапанов и толкателями (носками коромысел) имеют строго определенную величину для каждой марки автомобиля. Нарушение этих зазоров ухудшает работу двигателя и ведет к преждевременному износу деталей распределительного механизма.

Зазор между стержнем клапана и толкателем при нижнем расположении клапанов регулируется с помощью болта 5 с контргайкой, который ввертывается в верхнюю часть стержня толкателя; при верхнем расположении клапанов — с помощью регулировочного болта или винта с контргайкой, который ввертывается в плечо коромысла. В дизелях с верхним расположением клапанов для регулировки зазора между стержнем клапана и носком коромысла имеется регулировочный наконечник с контргайкой 5, который навертывается на верхнюю часть штанги 4.

Толкатели движутся в направляющих втулках, установленных либо непосредственно в теле блока или в головке блока цилиндров, либо в отдельных секциях, которые привертываются к блоку болтами.

Распределительный вал предназначается для своевременного открытия и закрытия клапанов.

Он отковывается из стали или отливается из специального чугуна заодно с кулачками и опорными шейками с последующей механической и термической обработкой.

Количество кулачков на распределительном валу зависит от числа цилиндров и типа двигателя. В карбюраторных двигателях для каждого цилиндра делаются два кулачка: впускной и выпускной. У дизелей ЯАЗ на цилиндр приходится по три кулачка: один для привода насос-форсунки и два для привода выпускных клапанов. Подшипниками распределительного вала являются стальные втулки, залитые антифрикционным сплавом и запрессованные в тело блока цилиндров. Во втулках имеются отверстия для подвода смазки к шейкам вала.

От распределительного вала обычно осуществляется привод масляного насоса и распределителя системы зажигания; для этого в средней части вала нарезается винтовая шестерня.

Кроме кулачков, шеек и шестерни, на распределительном валу карбюраторного двигателя имеется эксцентрик для привода бензинового насоса, подающего бензин из бака в карбюратор.

Распределительный вал приводится во вращение коленчатым валом через зубчатую передачу.

Шестерни привода распределительного вала, чтобы повысить износоустойчивость зубчатой передачи, изготовляются из разных материалов: ведущая — из стали, ведомая — из чугуна или текстолита. Для повышения бесшумности и плавности работы шестерни обычно изготавливаются с косыми зубьями.

Ведущая шестерня устанавливается на носке коленчатого вала на шпонке и закрепляется болтом (храповиком). Ведомая шестерня устанавливается на передней части распределительного вала также на шпонке и крепится гайкой или болтом.

Для правильной работы двигателя коленчатый и распределительный валы должны занимать строго определенное положение один относительно другого. Поэтому при сборке распределительные шестерни сцепляются между собой по меткам, имеющимся на зубьях шестерен.

Шестерни размещены в картере, отлитом заодно с блоком цилиндров и закрытом крышкой, которая штампуется из листовой стали или отливается из чугуна.

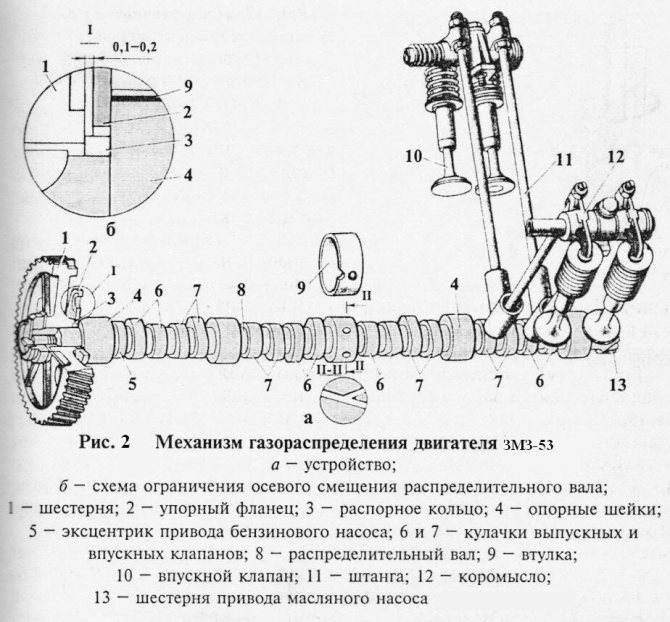

Осевое перемещение распределительного вала, возникающее при вращении шестерен с косыми зубьями, ограничивается упорным фланцем, укрепленным на передней стенке картера двигателя и входящим с определенным зазором между торцом передней шейки вала и ступицей шестерни.

Грм принцип работы

Главная » Разное » Грм принцип работы

Устройство, Принцип Работы и Назначении, Основные Неисправности, Способы Диагностики и Ремонта

Основой любых силовых агрегатов и главной составляющей двигателей внутреннего сгорания является сложный газораспределительный механизм (ГРМ). Назначение газораспределительного механизма состоит в управлении впускными и выпускными клапанами двигателя. На такте впуска он открывает впускной клапан, смесь, состоящая из воздуха и топлива или воздуха (для дизельных двигателей), попадает в камеру сгорания. На такте выпуска — открытием выпускного клапана из камеры сгорания ГРМ удаляет отработанные газы.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из следующих элементов:

1. Распределительный вал — изготовляется из чугуна или стали — в задачу которого входит открывание/закрывание клапанов газораспределительного механизма при работе цилиндров. Он монтируется в картере, который перекрывает крышка газораспределительного механизма, или в головке блока цилиндра. При вращении вала на цилиндрических шейках происходит воздействие на клапан. На него воздействуют кулачки, расположенные на распределительном валу. На каждый клапан воздействует свой кулачек.
2. Толкатели, изготовленные также из чугуна или стали. В их задачу входит передача усилия от кулачков на клапаны.
3. Клапаны впускные и выпускные. В их задачу входит подача топливно-воздушное смеси в камеру сгорания и удаления отработочных газов. Клапан представляет из себя стержень с плоской головкой. Основным отличием впускных и выпускных клапанов является диаметр головки. Впускной состоит из стали с хромированным покрытием, а выпускной — из жаропрочной стали. Клапанный стержень изготавливается в виде цилиндра с канавкой, необходимой для фиксирования пружины. Клапана двигаются только по направлению ко втулкам. Чтоб масло не попадало в камеру сгорания цилиндра, производят установку уплотнительного колпачка. Его изготавливают из маслостойкой резины. На каждый клапан крепятся внутренняя и наружная пружина, для крепления используют шайбы, тарелки.
4. Штанги. Они необходимы для передачи усилия от толкателей к коромыслу.
5. Привод газораспределительного механизма. Он передает вращение коленвала на распредвал и тем самым приводит его в движения, причем движется он со скоростью в 2 раза меньше, чем скорость коленвала. На 2 вращения коленвала распредвал делает 1 вращение — это и называется рабочим циклом, при котором происходит 1 открытие клапанов.

Схема устройства ГРМ

Таково устройство ГРМ и общая схема газораспределительного механизма. Теперь следует разобраться, каков принцип работы газораспределительного механизма.

Работа газораспределительного механизма

Работа системы газораспределения поделена на четыре фазы:

1. Впрыск топлива в камеру сгорания цилиндра.
2. Сжатие.
3. Рабочий ход.
4. Удаления газов из камеры сгорания цилиндра.

Рассмотрим подробнее принцип действия газораспределительного механизма.

1. Подача топлива в камеру сгорания цилиндра происходит за счет движения коленвала, который передает свое усилие на поршень и он начинает движения из так называемой ВМТ (это точка, выше которой поршень не поднимается) в НМТ (это точка, соответственно, ниже которой поршень не опускается). При этом движении поршня одновременно открывается впускной клапан и топливно-воздушная смесь заполняет камеру сгорания цилиндра. Впрыснув положенное количество топливно-воздушной смеси клапан закрывается. При этом коленвал поворачивается на 180 градусов от своего начального положения.
2. Сжатие. Дойдя до НМТ поршень продолжает свое движение. Меняя свое направление в ВМТ, в этот момент в цилиндре и происходит сжатие топливно-воздушной смеси. При подходе поршня к высшей точке фаза сжатия заканчивается. Коленчатый вал продолжает свое движения и поворачивается на 360 градусов. И на этом фаза сжатия закончена.
3. Рабочий ход. Воздушно-топливная смесь воспламеняется свечей зажигания, когда поршень находится в высшей точке цилиндра. При этом достигается максимальный момент сжатия. Затем поршень начинает двигаться к нижней точке цилиндра, так как на поршень оказывают огромное давление газы, образовавшиеся при горении воздушно-топливной смеси. Это движение и есть рабочий ход. При опускании поршня до НМТ фаза рабочего хода считается завершенной.
4. Удаления газов из камеры сгорания цилиндра. Поршень движется к высшей точке цилиндра, все это происходит при усилии, которое оказывает коленчатый вал газораспределительного механизма двигателя. При этом открывается выпускной клапан и поршень начинает избавлять камеру сгорания цилиндра от газов, которые образовались после сгорания топливно-воздушной смеси в камере сгорания цилиндра. После достижения высшей точки и освобождения ее от газов. Поршень начинает свое движение в низ. Когда поршень доходит да НМТ, то рабочая фаза удаления газов из камеры сгорания цилиндра считается законченной, а коленчатый вал совершает оборот на 720 градусов от своего начального положения.

Для точной работы клапанов газораспределительной системы происходит синхронизация с работой коленчатого вала двигателя.

Неисправности ГРМ

Основные неисправности газораспределительного механизма:

• Уменьшение компрессии и хлопки в трубопроводах. Как правило, происходит после появления нагара, раковин на поверхности клапана, их прогорания, причиной чего является не плотное прилегания впускных и выпускных клапанов к седлам. Также оказывают влияние такие факторы, как деформации ГБЦ, поломка или износ пружин, заедание клапанного стержня во втулке, полное отсутствие промежутка между коромыслом и клапанами.
• Уменьшение мощности, троение мотора, а также металлические стуки. Появляются эти признаки, потому что впускные и выпускные клапана не полностью открываются, и часть воздушно-топливной смеси не попадает в камеру сгорания цилиндра. Следствием этого является большой тепловой зазор или поломка гидрокомпенсатора, что и становится причиной неполадки и не штатной работы клапанов.
• Механический износ деталей, таких как: направляющих втулок коленвала, шестерни распредвала, а также смещение распредвала. Механический износ деталей, как правило, происходи при достаточном сроке работы мотора и работы двигателя в критических пределах.
• Так же происходит выход из строя двигателя по причине износа зубчатого ремня, который имеет свой гарантийный срок службы, цепи, которая при длительном сроке работы и постоянном на нее воздействии становится менее работоспособной, успокоителя цепи и натяжителя зубчатого ремня.

В данных случаях не редко заменяют газораспределительный механизм, однако возможен и ремонт поврежденной детали газораспределительного механизма.

Диагностика ГРМ

Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.

Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:

• возникновение нагара на поверхности клапанов и гнезд;
• формирование раковин на рабочих фасках и искривление головки клапана;
• неисправность пружин клапанов.

Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.

Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:

1. определяют фазы газораспределительного механизма автомобиля;
2. измеряют тепловой зазор между клапаном и коромыслом;
3. измеряют промежуток между клапаном и седлом.

Измерение фаз газораспределения

Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.

Измерение теплового промежутка между клапаном и коромыслом

Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.

Данный метод не может дать результата при диагностировании ГРМ, когда неравномерен износ торца штока и бойка коромысла, а трудоемкость этого метода весьма значительная. Увеличить точность замеров позволяет особое устройство, которое состоит из корпуса и индикатора по типу часов. Подпружиненная подвижная рама содержит персональное соединение с ножкой этого индикатора. Раму фиксируют между коромыслом и клапанной пружиной. Когда открывается клапан, в период поворота коленвала, на индикаторе ставят 0. Распознает тепловой зазор последующее показание прибора, снимаемое в период поворота коленвала.

Определение промежутка между клапаном и седлом

Его можно оценить по объему воздуха, который будет выходить через уплотнитель перекрытых клапанов. Эта процедура прекрасно объединяется с чисткой форсунок. Когда они уже сняты, убирают валики коромысел и прикрывают все клапаны. Затем в камеру сгорания под большим давлением происходит подача сжатого воздуха. Поочередно на любом из контролируемых клапанов ставят устройство, которое позволяет измерить расход воздуха. Если потеря воздуха превысит разрешенную, выполняется ремонт газораспределительного механизма.

Процесс ремонта ГРМ

Частенько необходимо производить техническое обслуживание газораспределительного механизма. Основной проблемой являются износ шеек, кулачков вала и увеличение зазоров в подшипниках. Для того, чтобы устранить зазор в подшипниках коленчатого вала, производят его ремонт путем шлифовки опорных шеек и углубления канавок для подачи масла. Шейки нужно отшлифовать под ремонтный размер. После завершения ремонтных работ по восстановлению коленвала, нужно произвести проверку высоты кулачков.

На опорных поверхностях под шейки коленвала не должно быть никаких даже самых незначительных повреждений, а корпуса подшипников обязаны быть без трещин. После чистки и промывки распредвала обязательно нужно проверить зазор между его шейками и отверстием опоры головки цилиндра.

Для определения точного зазора требуется знать диаметр шейки распредвала, это позволит произвести установку соответствующего ей подшипника. Установив его на корпус, замерьте внутренний диаметр подшипника, затем отнимите его от диаметра шейки и таким образом найдете величину зазора. Он не может превышать 0,2мм.

Цепь не должна иметь никаких механических повреждений, быть растянутой более чем на 4мм. Цепь газораспределительного механизма можно регулировать: отверните стопорный болт на пол оборота, поверните коленвал на 2 оборота, затем стопорный болт нужно повернуть до упора.
