Как работает сцепление автомобиля: устройство и принцип работы
Механизм сцепления имеется в любом автомобиле, независимо от того, какой тип коробки передач в нем установлен. На него постоянно воздействуют огромные нагрузки, узел постоянно испытывает удары. Конечно, больше всех страдает сцепление, которое установлено в автомобиле с МКПП, нежели с АКПП. Для того чтобы понять принцип работы сцепления, необходимо рассмотреть его конструктивные особенности. Но обо всем по порядку.
Основные характеристики

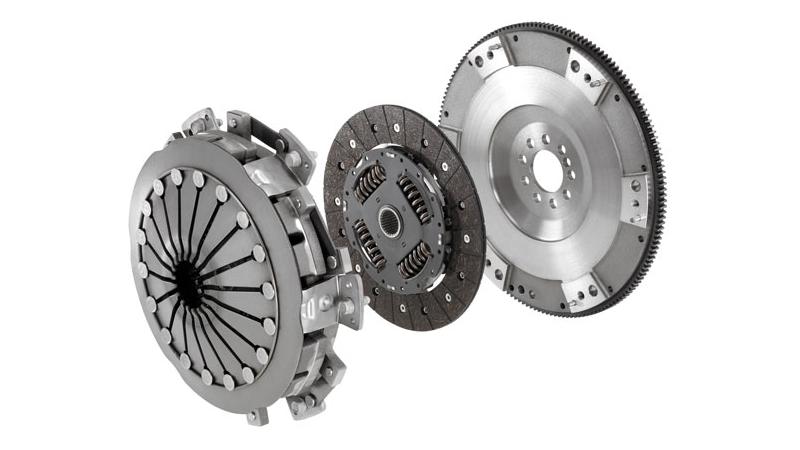

Внешний вид механизма сцепления
Механизм необходим для передачи крутящего момента от коленчатого вала двигателя к коробке передач. Причем у сцепления два состояния – в одном крутящий момент передается, а в другом нет (при нажатии на педаль в салоне). В большинстве автомобилей установлена конструкция, в основе которой два диска – ведущий (корзина) и ведомый. Также можно провести разделение по типу привода: фрикционные, гидравлические, электромагнитные.
Для чего нужно сцепление
В момент начала движения необходимо разделить КПП и коленвал двигателя. Если без этого включить первую скорость, то автомобиль, если и тронется, то очень резко. Также имеют место и удары по шестеренкам коробки передач. При выключении сцепления есть возможность включить первую скорость (например, в процессе трогания с места) и, плавно отпуская педаль, начать движение. Причем крутящий момент в процессе отпускания педали будет передаваться не в полном объеме. Это позволяет начать движение максимально плавно.
Выключение сцепления также помогает производить переключение скоростей в процессе движения. Согласитесь, достаточно сложно включить третью скорость, не разъединив диски. Конечно, проделать это можно, вот только стоит задуматься о том, какие нагрузки будет испытывать коробка в момент смены передач. А нагрузки могут быть значительными, особенно большие возникают в процессе торможения двигателем, при быстром отпускании педали сцепления, при езде по неровной дороге, а также во время снижения оборотов коленчатого вала.
Общее устройство сцепления
Классификация механизма сцепления
Существует несколько общепринятых классификаций системы сцепления:
По типу связей ведомой и ведущей частей
Разновидностей сцепления несколько, причем его можно классифицировать по определенным признакам. От этих признаков может зависеть и то, как работает сцепление автомобиля, но, по большому счету, различия имеются небольшие. Как было сказано ранее, можно провести разделение по типу связи элементов:
- Электромагнитный.
- Фрикционный.
- Гидравлический.
По принципу образования усилий нажима
Можно и по этой характеристике провести классификацию, тогда выделяем несколько видов:
- Центробежные.
- Полуцентробежные.
- Конструкции с установленной пружиной в центре.
- Конструкции с вмонтированными периферийными пружинами.
Тип привода
Однодисковое сцепление
Здесь разделение не столь богатое, можно выделить всего два вида:
- Гидравлический – с двумя рабочими цилиндрами.
- Механический – использование тросика.
По количеству дисков
Также можно провести разделение и по числу ведомых дисков:
- С одним.
- С двумя.
- Многодисковые конструкции.
Все те типы, которые были рассмотрены выше, кроме центробежного, замкнутые. Другими словами, сцепление всегда включено, выключается во время перемены скоростей МКПП, при остановке автомобиля.
Огромной популярностью сегодня пользуются конструкции фрикционного сцепления. Их используют не только в системах легковых автомобилей, но даже и на грузовиках, автобусах различного класса. Сцепление с двумя дисками в легковушках почти не применяется, но его можно встретить в тягачах, способных везти на себе десятки тонн груза. Многодисковые тоже применяется в основном на большегрузном автотранспорте. Поэтому в автомобилях вы его почти не встретите, зато в мотоциклах его применяют достаточно часто. Стоит отметить, что электромагнитный тип сцепления не прижился ввиду его сложности и высокой стоимости обслуживания.
Многодисковое сцепление
Как работает механический привод сцепления
Работает узел одинаково, независимо от того, сколько дисков установлено, какое число валов, по какому принципу происходит образование усилия нажима. Но сейчас речь пойдет о механическом приводе сцепления. Гидравлику рассмотрим немного позже и найдем преимущества, недостатки и отличия. Покуда вы не нажмете на педаль, ведомый диск будет плотно прижат ведущим к маховику. Весь крутящий момент передается на первичный вал коробки от коленвала. При выжимании педали приводится в движение тросик, который тянет рычаг вилки. Последняя приводит в движение выжимной подшипник, который воздействует на лепестки корзины.
При надавливании подшипника на лепестки корзины происходит смещение ведомого диска, между ним, маховиком и ведущим диском, образуется зазор.
В результате этого разрывается связь между коробкой и двигателем. Если посмотреть на механизм в процессе работы, можно увидеть, что маховик с корзиной продолжают вращаться, тогда как ведомый диск (расположенный внутри корзины) остается неподвижным. Теперь можно включить первую скорость и плавно отпустить педаль. Медленное отпускание педали – это плавное наращивание оборотов первичного вала с нуля. Когда бросите ее полностью, число оборотов первичного вала КПП будет равно числу оборотов коленвала двигателя. Только в системах с механическим приводом есть тросик. Но его функции может выполнять и жидкость.
Сцепление с механическим приводом
Как работает гидропривод сцепления
Как было сказано ранее, вместо тросика используется жидкость (например, тормозная). Отличий достаточно много, так как в конструкции вместо одного троса использованы цилиндры и трубопроводы. Давайте рассмотрим особенности и устройство сцепления автомобиля с гидроприводом. На первичном валу КПП установлен диск (ведомый).
Крепится он при помощи шлицевого соединения. На маховике болтами прикручена корзина, в конструкции которой присутствует радиальный лепесток с пружиной. Педаль в салоне прикреплена к кузову и имеет связь при помощи шарнира с главным цилиндром сцепления. Если быть точнее, то педалью вы приводите в движение поршень в этом цилиндре.
Аналогичной конструкции механизм находится в районе рычага вилки, только называется он рабочим цилиндром. Они связаны трубкой, способной выдержать большое давление. Когда нужно произвести переключение скоростей, вы нажимаете на педаль. Поршень в главном цилиндре сжимает жидкость, создает давление в трубопроводе и толкает поршень рабочего цилиндра. Последний приводит в движение вилку сцепления, которая с помощью выжимного подшипника давит на поверхность корзины и отсоединяет коленвал от первичного вала КПП. При отпускании педали она возвращается в начальное положение под действием пружины.
Конструкция цилиндров очень похожа. Они состоят из нескольких частей:
- Цельнометаллический корпус.
- Поршень (по виду похож на наперсток).
- Толкатель – стержень из цельного металла.
- Резиновые уплотнительные кольца.
- Отверстия для прокачки с конусообразными штуцерами.
При нажатии на педаль усилие передается через толкатель на поршень. За счет того, что поршень плотно зажат в цилиндре (во многом благодаря уплотнительным кольцам), начинает создаваться давление в трубке. Далее эта жидкость начинает воздействовать на поршень рабочего цилиндра. По сути, тот же тросик, только жидкий.
Сцепление с гидравлическим приводом
При отпускании педали сцепления поршень рабочего цилиндра под действием пружины возвращается в исходное положение, а вся жидкость перемещается обратно к главному цилиндру. После уменьшения давления происходит закрывание клапана. В гидравлической системе привода начинает образовываться избыточное давление. В результате этого все зазоры, которые имеют место в системе привода сцепления, держатся на одном уровне.
Отличия приводов
Касательно механического привода, то его преимущество в том, что нет надобности его обслуживать.
При появлении дефектов на тросике его просто меняют, благо стоимость небольшая. Но вот комфорт при езде на механике хуже. Страдает и плавность включения. С этой стороны если смотреть, то гидравлика обеспечивает плавное выключение узла. Но конструкция сложная, нужно следить за тем, чтобы в системе всегда находилась жидкость. А в случае ремонта, конечно, вы потратите намного больше денег.
Вместо заключения
Вот и провели классификацию, рассмотрели принцип работы сцепления автомобиля, теперь можно и выдать пару рекомендаций. Надежное сцепление – это залог исправности всего автомобиля. Не бросайте резко педаль, отпускайте ее плавно, это позволит увеличить срок службы всех механизмов. Также не следует долгое время держать педаль в выжатом положении.
Интересное по теме:
загрузка.
..
Вконтакте
Одноклассники
Google+
Основы устройства и принцип действия сцепления
Категория:
Шасси автомобиля
Публикация:
Основы устройства и принцип действия сцепления
Читать далее:
Основы устройства и принцип действия сцепления
На автомобилях получили применение сухие дисковые сцепления.
Действие такого сцепления основано на использовании сил трения, возникающих между трущимися поверхностями. Простейшее дисковое сцепление имеет ведомый диск, установленный ступицей на шлицах конца вала коробки передач и расположенный между маховиком и нажимным диском, соединенным с маховиком через кожух, прикрепленный к маховику. Когда ведомый диск не соприкасается с нажимным диском и маховиком, сцепление выключено, и вращенце от коленчатого вала двигателя на коробку передач и связанную с ней силовую передачу не передается.
Сцепления, трение у которых между дисками происходит при сухих трущихся поверхностях, называются сухими.
По числу ведомых дисков сцепления бывают однодисковые и двухдисковые, по устройству нажимного механизма — простые и полуцентробежные, по числу нажимных пружин сцепления — с несколькими пружинами, расположенными равномерно по окружности (периферийными) и с одной центральной пружиной.
Механизм выключения сцепления может быть с механическим или гидравлическим приводом от педали. При установке гидравлического привода повышается удобство управления сцепдением и увеличивается плавность его включения, а также улучшается герметизация пассажирского помещения кузова и размещение в нем педали сцепления, которая обычно делается подвесной. В некоторых сцеплениях для снижения усилия на педали в приводе применяют специальные усилители, обычно пневматического типа.
Чистота выключения сцепления достигается принудительным отведением нажимного диска от маховика на определенное расстояние с помощью рычагов выключения или специальных пружин при нажатии на педаль сцепления.
Надежность работы сцепления под нагрузкой без пробуксовывания дисков во включенном состоянии обеспечивается достаточной силой трения между дисками, создаваемой соответствующей силой нажимных пружин. Для того чтобы увеличить трение между дисками, поверхность ведомого диска в сухом сцеплении облицовывают с обеих сторон накладками из прессованного асбеста или медно-асбестовой плетенки.
Рис. 1. Схема работы дискового сцепления
Плавность включения сцепления получается в результате постепенного отпускания педали при включении, а также применения пружинящего ведомого диска.
Пружинение ведомого диска обеспечивается различными способами, например тем, что иедомый диск разделен на отдельные секции, которые имеют изгиб поочередно в разные стороны.
Одна накладка прикреплена к секциям с изгибами вперед, а вторая — к секциям с изгибом назад, поэтому в свободном состоянии между накладками имеется зазор 1 — 2 мм. Иногда под одну из накладок устанавливают плоские пружины.
Рис. 2. Детали ведомого диска сцепления и схемы работы гасителя крутильных колебаний
При включении сцепления ведомый диск сжимается, вследствие чего трущиеся поверхности плавно соприкасаются и сила трения между ними постепенно возрастает.
На ведомом диске сцепления обычно ставят гаситель крутильных колебаний. Гаситель предохраняет силовую передачу от возникновения на ее валах значительных крутильных колебашш, вызывающих повышение нагрузок на детали. Эти колебания и рост напряжений в деталях могут возникать из-за неравномерности вращения коленчатого вала или его крутильных колебаний, а также в результате резких изменений угловых скоростей на валах в силовой передаче при движении автомобиля по неровным дорогам. Гаситель, кроме того, обеспечивает большую плавность включения сцепления.
Все это снижает нагрузки, действующие на детали силовой передачи, способствуя повышению их долговечности.
При наличии гасителя ведомый диск сцепления соединяют со ступицей не жестко, а при помощи шести-восьми пружин. Пружины установлены в сжатом состоянии в прямоугольных вырезах фланца ступицы, ведомого диска и диска гасителя. Диски соединены штифтами. Для увеличения трения между фланцем ступицы и дисками между ними иногда устанавливают фрикционные кольца из специального картона (паронита). Сила сжатия между дисками регулируется подбором регулировочных стальных колец.
В свободном состоянии, когда усилие через диск не передается, прорези диска и фланца ступицы совпадают.
При включении сцепления усилие от диска на ступицу передается через пружины. Под действием этого усилия пружины сжимаются, диск несколько смещается относительно ступицы, и плавность включения сцепления увеличивается.
Крутильные колебания, возникающие на валах, вызывают угловые смещения ведомого диска относительно его ступицы вследствие деформации пружин, что сопровождается трением между дисками в гасителе и гашением колебаний.
Предохраняющее значение сцепления заключается в том, что в случае резкого замедления коленчатого вала двигателя (например, при торможении с невыключенным сцеплением) возникающий на нем значительный по своей величине инерционный момент вызывает пробуксовывание дисков сцепления п не передается полностью на силовую передачу. Это предохраняет силовую передачу от поломок.
Рекламные предложения:
Читать далее: Сцепление автомобиля ЗАЗ-965a «Запорожец»
Категория: — Шасси автомобиля
Главная → Справочник → Статьи → Форум
Общее устройство и принцип работы сцепления. Что такое сцепление. Как работает механический привод сцепления
Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.
Агрегаты трансмиссии заднеприводного автомобиля распределены вдоль всего кузова и передают крутящий момент от двигателя на задние колеса.
Трансмиссия заднеприводного автомобиля (рис. 29) включает в себя:
Что делать, чтобы знать состояние его сцепления?
Вы также должны знать, что существует несколько типов остановок сцепления, вот оно. Остановка сцепления натянута: здесь остановка делает противоположную работу, фактически, чтобы отключить систему, это остановка, которая тянет механизм, находясь в основании, он должен быть нажат на него. Гидравлическая муфта сцепления: более современная, поэтому более распространенная. Вместо троса сцепления для гидравлического давления без вилки установлен гидравлический шланг. Это позволяет обойтись без вилки сцепления. . Будь то проблема остановки или что-то еще, ваше сцепление отпустит в какой-то момент.
В автомобиле с приводом на передние колеса, крутящий момент не уходит так далеко от двигателя, как в автомобиле с задним приводом. Все агрегаты трансмиссии сконцентрированы под капотом машины и объединены в один большой узел агрегатов.
Механизм сцепления «зажат» в кожухе между двумя «монстрами» — двигателем и коробкой передач, которая, в свою очередь, содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят непосредственно из картера коробки передач.
Это закон ростовщичества, ничто не бесконечно или неограниченно. Муфта является одной из немногих вещей в автомобиле, которые необходимо изменить или отремонтировать, но есть разные симптомы, которые говорят вам, если проблема связана с остановкой сцепления или остальной частью механизма.
Конструктивные особенности и принцип работы
Вот несколько советов, которые могут привлечь ваше внимание. Первые вещи, которые нужно сделать, и держать двигатель в течение примерно пятнадцати минут, и он заглох. Если это так, хорошо, если двигатель все еще работает, в сцеплении нечего экономить. Во время небольшого круга с небольшой скоростью, попробуйте ускориться внезапно, чтобы совершить обгон. Если скорость двигателя увеличивается, но скорость не такова, что есть проблема.
Если ваш автомобиль делает шум, и он останавливается, когда вы экипированы, это, безусловно, прекращается. Если вам нужно прилагать усилия во время разъединения, остановка должна измениться, но не так. Когда педаль сцепления слишком светлая и без сопротивления, и скорость не проходит.
- Когда вы вернетесь, установите нейтраль и стояночный тормоз.
- Затем поставьте 4-ю или 5-ю передачу и убедитесь, что автомобиль заглох.
- Это изменит весь механизм.
Трансмиссия переднеприводного автомобиля (рис. 30) включает в себя:
- сцепление,
- коробку передач,
- главную передачу,
- дифференциал,
- валы привода передних колес.
Сцепление
Сцепление является первым устройством трансмиссии и предназначено для передачи крутящего момента от маховика коленчатого вала двигателя к первичному валу коробки передач. При этом сцепление позволяет водителю кратковременно прерывать передачу крутящего момента, как бы отделять двигатель от трансмиссии, а затем и плавно их соединять.
Сцепление состоит из: привода и самого механизма сцепления.
Наиболее характерные требования к сцеплению
У вас есть хорошее представление о том, что сцепление с остановкой шума? Если у вас действительно мало знаний и навыков в механике, вы, вероятно, совсем не поймете, о чем говорится, когда вы говорите о сцеплении. И поэтому еще меньше сцепления. Вот почему мы предлагаем вам краткое описание того, что такое пробка и что вам нужно знать об этом.
Муфта — это часть вашего автомобиля, состоящая из двух дисков. С одной стороны у вас есть маховик, с другой стороны от муфты. Когда вы говорите о сцеплении, вы должны знать, что это на 100% необходимо, потому что это предотвращает остановку автомобиля. Действительно, диски прилипают и взлетают.
Привод выключения сцепления
Дальнейшее изучение автомобиля невозможно без понимания термина — привод. Попробуем раз и навсегда с ним разобраться.
В обычной жизни человек самостоятельно, посредством своих ног и рук, перемещается по улице и квартире, прилагает усилия и передает их окружающим предметам.
То есть, что-то открывает и закрывает, включает и выключает, и все это без применения всяких там трубопроводов и рычагов.
Когда же в автомобиле надо передать усилие, допустим от водителя к некому механизму или от одного агрегата к другому, то могут возникнуть проблемы. Ведь в машине все надежно закреплено в различных местах кузова, да и водитель не имеет возможности на ходу выйти из-за руля, чтобы допустим руками приоткрыть дроссельную заслонку карбюратора. Для того чтобы автомобиль исправно работал, а водитель находился на своем месте, существует привод механизмов.
Но если вы забудете снаряжение, ваши диски не будут вращаться с одинаковой скоростью, но будут склеены. Это означает, что вы не должны перевозиться без причины, в противном случае вы обязательно повредите и увеличите естественный износ вашего сцепления.
Что такое остановка сцепления? Но потом ничего. Ну, это просто. Муфта состоит из важной части, которая является стопором муфты. Именно эта остановка будет управлять дисками.
Известны два основных типа: абатмент гидравлической муфты или упорный абатмент сцепления.
Где купить новую муфту сцепления?
Но прежде всего то, что нас интересует, это симптомы абатмента сцепления. В этом случае его необходимо заменить. Мы видели, что остановка сцепления, которая создает шум, действительно не является хорошим знаком. Это возможность воспользоваться советами профессионала, но и выбрать модель, соответствующую модели вашего автомобиля. Некоторые платформы предлагают совершенно новые запасные части для очень выгодной цены.
- У вас есть возможность купить трос сцепления в центре автомобиля.
- Однако в автоцентрах цены, как правило, немного выше.
- Обязательно укажите свой бюджет, прежде чем совершать покупку.
- В Интернете можно совершать очень выгодные сделки.
Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете.
Если трудно себе это представить, тогда, для начала, привяжите себя покрепче к своему любимому дивану. А теперь попробуйте открыть входную дверь?! Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить веревку или палку, дистанционное управление или еще что-нибудь.
Пусть это будет длинная палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. А дальше дерзайте тяните и толкайте, впуская к себе по одному, толпу приглашенных в гости друзей. В этом случае, палка с веревками и будут являться тем «приводом», который передаст усилие на расстоянии.
Виды корзин сцепления
Действительно, безопасно ездить с этой неисправной частью. Муфта является частью системы трансмиссии, и ее роль заключается в передаче крутящего момента от двигателя к коробке передач, позволяя кратковременно прерывать крутящий момент. Нарушение крутящего момента имеет важное значение для переключения передач и устойчивого старта автомобиля.
Сцепление в «автоматах»
В современных пассажирских вагонах обычно используются односекционные фрикционные предохранители.
Они мягко тронуты и управляются либо с помощью рычажной коробки передач, либо в настоящее время с главным образом непрямым гидравлическим управлением. Для больших передаваемых моментов, в случае грузовых автомобилей используются двух — или трехколесные муфты.
В автомобиле практически каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим или иным.
Привод выключения сцепления (гидравлического типа) состоит из (рис. 31):
- педали,
- главного цилиндра,
- рабочего цилиндра,
- вилки выключения сцепления,
- нажимного подшипника,
- трубопроводов.
При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления.
Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.
Принцип работысцепления с гидравлическим приводом
- В зависимости от среды, в которой работают сухие влажные работы.
- Конические диски с одним диском с одним диском.
В гидравлическом приводе сцепления автомобилей ВАЗ применяется тормозная жидкость «Нева», «Роса», «Томь» и аналогичные им. Однако при покупке жидкости или, по крайней мере, перед тем как заливать ее в бачок привода, стоит прочитать то, что написано на этикетке флакона.
А разрешается ли ее смешивать с той жидкостью, которая уже залита в гидроприводе сцепления вашего автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию с другими.
На переднеприводных автомобилях Волжского автозавода используется механический привод, где педаль сцепления связана с вилкой выключения с помощью металлического троса.
Поскольку мы хотим передать крутящий момент от двигателя к маховику, этот фланец маховика должен быть прижат к маховику. На другой стороне фрикционного диска ламелла представляет собой нажимную пластину, а также гладкую поверхность как маховик. Эта диафрагма толкает пружину диафрагмы, которая крепится к нажимной крышке. Крышка давления навинчивается на маховик, так что пружина может оказывать давление на нажимную пластину. В центре фрикционной ламели имеется щелевое отверстие, в которое вал вставлен из коробки передач.
Работа сцепления автомобиля
Выключение сцепления осуществляется поворотом вилки переключателя.
Вилка поддерживается с возможностью вращения осевым упорным подшипником, который предназначен для предотвращения вращения всей муфты при нажатии на пружину диафрагмы. Нажимная пластина перестанет нажиматься на маховик, и маховик будет прерван, что приведет к переводу маховика на вал редуктора.
Механизм сцепления
Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.
1. приводное колесо сцепления — маховик, 2. колесо маховика, 3. направляющий подшипник, 4. ведомая пластина сцепления — фрикционное колесо, 5. ведомый ступица колеса, 6. демпфирующая вибрация крутящего момента, 7. амортизационная пружина торсионной вибрации, 8. сцепление, муфта сцепления, 10-я муфта сцепления, муфта сцепления, 12-я пружина сцепления, 13 экран сцепления, 14-й рычаг рычага, 15-й рычажный винт, 16 пружинная пружина, переключающая втулка, 18.
стопорный подшипник, 19 вилка отключения.
Муфта передает крутящий момент другим частям редуктора. Отключая его при переключении передач, мы прерываем движение автомобиля в краткосрочной перспективе. Медленно сцепление, сцепление и опрокидывание позволяют двигателю двигаться плавно. Операция сцепления показана на рисунке ниже. Крутящий момент его сопротивления первоначально превышает крутящий момент двигателя. Таким образом, сцепление начинает скользить, а частота вращения двигателя уменьшается по мере увеличения редуктора.
Механизм сцепления состоит из (см. рис. 31):
- картера и кожуха,
- ведущего диска (которым является маховик коленчатого вала двигателя),
- нажимного диска с пружинами,
- ведомого диска со специальными износостойкими накладками.
Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя.
Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.
А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть — включить сцепление (рис.32), привести его в состояние монолита. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес ноль.
Основные части дисковой фрикционной муфты
Частота вращения двигателя увеличивается и транспортное средство разгоняется.
В настоящее время почти так называемые которые мы делим на гидравлические и гидравлические. Прямые системы, в которых механизм переключения управляется стальным кабелем, находятся в убытке.Виды сцепления и принцип их работы
В гидравлической системе педаль сцепления работает гидравлически с помощью вилки сцепления.
Гидравлический контур состоит из ролика сцепления, управляемого педалью сцепления. Давление, оказываемое на педаль роликового сцепления передается сцепления приводом ролика напорного трубопровода, который, в основном, расположенной вне коробки передач. Когда давление подается на валик сцепления, управляющий стержень, который перемещает переключающую вилку, начинает двигаться.
Давайте вместе подумаем, как это сделать? Представьте, что вы опоздали на поезд и он уже начал движение. При грамотных действиях сначала вы его догоняете, двигаясь параллельно, затем хватаетесь за поручень, и когда ваша скорость окончательно уравняется со скоростью поезда, то можно уже и запрыгивать в вагон.
Но вам может присниться кошмарный сон, в котором вы, двигаясь наперерез поезду, пытаетесь сразу попасть в движущийся вагон. Конечно промахиваетесь и, не попадаете в больницу, только потому, что вовремя просыпаетесь в холодном поту. Зато после этого начинаете всегда правильно отпускать педаль сцепления, только в три этапа.
Полностью гидравлическая версия. Это означает, что им не нужна отдельная вилка, подшипник отпуска, направляющая втулка и валик сцепления. Полная система расположена на ступице клиновой муфты относительно пружины диафрагмы. Преимущество над гидравлическими версиями заключается в том, чтобы сохранить вес и размеры механизма управления. Преимуществом является также большая свобода размещения гидравлической линии в моторном отсеке.
Гидравлическая жидкость, необходимая для работы механизма выключения сцепления, обычно имеет общий бункер вместе с тормозной системой. Полностью гидравлические системы также оснащены дифференциальным клапаном, который предотвращает передачу вибраций двигателя на педаль сцепления. Ограничитель импульсного крутящего момента также предусмотрен, чтобы гарантировать, что, если педаль сцепления внезапно отпущена, он не передает весь крутящий момент двигателя в двигательную систему. Контрольные и управляющие ролики оснащены датчиками, которые информируют блок управления об их текущем движении.
На первом этапе работы по включению сцепления — приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения (догнали поезд). За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку ползти.
В дополнение к более низким ценам, пластмассовые отливки легче и лучше устойчивы к внешним воздействиям. В общем, срок службы сцепления значительно влияет на способность к движению, обработку и эксплуатацию автомобиля. Перегрузка муфты происходит, когда транспортное средство неуправляемо треснуто, когда транспортное средство вытягивается или втягивается, или когда оно неуправляемо ускоряется при движении на крутом холме и тому подобное. В этих случаях существует большое трение между маховиком и маховиком, что вызывает чрезмерный перегрев всей муфты, а также высокий износ ламелей.
На втором этапе удерживаем ведомый диск от какого-либо перемещения, то есть на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись (ухватились за поручни вагона).
Машина при этом немного увеличивает скорость движения.
На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля (запрыгнули в вагон). Это соответствует состоянию механизма сцепления включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.
Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.
Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач (рис. 33). Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.
Действия водителя по выключению и включению сцепления в течение поездки (при стартах автомобиля, остановках и переключениях передач) повторяются очень много раз, и особенно в условиях городского движения. Однако, освоив работу с педалью сцепления в три этапа, позже это войдет в незаметную полезную привычку, которая обеспечит плавность хода автомобиля, комфортность пассажирам и увеличение ресурса не только деталей сцепления, но и всего автомобиля в целом.
Основные неисправности сцепления.
Сцепление ведет (выключается не полностью) из-за большого свободного хода педали сцепления, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин.
Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.
Сцепление пробуксовывает (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин.
Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.
Сцепление включается резко вследствие заеданий в механизме привода, задирах на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска.
Для устранения неисправности следует заменить неисправные узлы привода, устранить задиры на поверхностях дисков, заменить ведомый диск.
Подтекание тормозной жидкости в приводе выключения сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.
Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы, с последующей прокачкой всего гидропривода (удалить из него воздух).
Эксплуатация сцепления.
При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.
Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали сцепления, вам все-таки удастся впихнуть первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя по результатам всего предыдущего разговора в данный момент двигатель отделен от ведущих колес. Здорово, да? Все стоят на красный сигнал светофора, а вы уже едите!
Как это может случиться и почему машина едет? Ответ прост любая машина требует к себе постоянного внимания, она любит смазку и ласку. А если по делу, то описанная неприятность называется — сцепление ведет (с этим выражением вы уже встречались — в неисправностях). Суть происходящего следующая. В то время когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и соответственно часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.
Каковы причины того, что диск не полностью отходит от маховика? Их несколько и почти все из них требуют вмешательства специалиста или вашей решимости не только испачкать руки, но и освоить Руководство по ремонту и эксплуатации вашего автомобиля.
На этом проблемы со сцеплением не заканчиваются. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска изнашиваются. Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает в жизни, опять же не очень смешной момент, когда все уже давно уехали с того самого перекрестка с красным сигналом светофором (после включения зеленого), а вы все еще стоите на месте. Хотя и первая передача включена, и педаль сцепления наверху, и газуете вы так, что у проезжающих мимо водителей сердце кровью обливается. Но износ накладок ведомого диска оказался настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и пробуксовывая не передает крутящий момент от двигателя к трансмиссии.
Описанное явление имеет и свое название сцепление пробуксовывает.
Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше предупреждала его о том, что несмешной случай может произойти в ближайший месяц. Еще раньше на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее. А вообще, при нормальной грамотной эксплуатации автомобиля, замена ведомого диска сцепления требуется после 80 тыс. км. пробега и более. Однако не все водители мастера вождения, и износ диска может наступить значительно раньше. Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 45 км/ч. Если при активном нажатии на педаль газа обороты двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах подгорающих накладок диска. Значит, пора покупать диск и искать автосервис подешевле или понадежней, кому что больше подходит.
Неоднократно в этой книге упоминалось, и будет упоминаться о том, что автомобиль пытается с вами разговаривать, он заранее предупреждает о своих недугах и болячках с помощью звуков, вибраций и запахов.
Ну, например, что это там шелестит в районе сцепления и перестает шелестеть при полностью нажатой педали сцепления. А этот звук означает, что вы должны готовится к замене выжимного подшипника. А что это там постукивает, поскрипывает, попахивает и так далее. И неважно, что у вас новый Фольксваген , он точно также как и старый Запорожец подвержен износу, а тем более на наших родных (нельзя сказать любимых) дорогах. Поэтому прислушивайтесь и принюхивайтесь к своей машине!
О стиле вождения автомобиля разговор уже был, и он будет продолжаться. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при движении (болезнь таксистов) неправомерны и ведут к износу не только сцепления, но и других агрегатов автомобиля.
Укорачивает срок службы сцепления и еще одна не очень мудрая привычка.
Это когда водитель удерживает педаль сцепления в нажатом состоянии на все время остановки перед красным сигналом светофора. Грамотным ожиданием разрешающего сигнала светофора, по многим причинам, будет нейтральная передача и полностью отпущенная педаль сцепления.
Ну и все прежние рекомендации тоже остаются в силе. Грубая работа с педалями, движение с максимальными нагрузками, на безумной скорости, а также по плохой дороге на современных автомобилях с мощным двигателем, укорачивают срок службы всех частей автомобиля и сцепления в том числе.
В любом автомобиле основным узлом является силовая установка – она обеспечивает преобразование энергию сгорания топлива в механическую энергию – вращение коленчатого вала. Вся работа силовой установки направлена только на получение этого вращения. Но для движения автомобиля получение вращения недостаточно. Условий движения автомобиля очень много – ему нужно начать движение, где должно обеспечиваться максимальное тяговое усилие, после набрать скорость, где уже тяговое усилие не так важно, но требуется высокая скорость вращения, а также автомобиль должен менять скорость движения быстро меняя скорость вращения и тяговое усилие.
Двигатель автомобиля этого обеспечить не может, поскольку скорость вращения коленчатого вала находится в определенном диапазоне и силовой установкой менять скорость и тяговое усилие никак не получится.
Поэтому в конструкцию автомобиля входит еще один немаловажный элемент – трансмиссия. Именно она обеспечивает передачу вращения от силового агрегата на ведущие колеса. При этом, входящая в состав трансмиссии коробка передач позволяет менять тяговое усилие и скорость вращения, подающиеся на ведущие колеса. Классическая механическая коробка передач состоит из валов и шестерен разных диаметров. Ввод в зацепление определенных шестерен позволяет изменять усилие и скорость.
Но вращение от двигателя подается на трансмиссию постоянно. Это вращение делает невозможным во время движения выводить из зацепления одни шестерни и вводить другие. Поэтому в конструкцию трансмиссии включен еще один элемент – сцепление.
Сцепление предназначено для кратковременного разъединения силовой установки и КПП.
В результате работы сцепления коробка отсоединяется от мотора, то есть, вращение коленчатого вала перестает подаваться на коробку, что позволяет вводить без проблем нужные шестерни.
На легковых авто с механическими КПП распространение получило однодисковое сухое сцепление. Состоит такое сцепление из ведущего диска, помещенного в корзину, ведомого диска, выжимных рычагов или диафрагмы, выжимного подшипника и привода. Все это закрывает сверху картер сцепления.
Принцип работы
Принцип работы сцепления автомобиля
Принцип работы такого сцепления довольно прост: корзина вместе с ведущим диском жестко закреплена на маховике коленчатого вала. Сам диск может перемещаться относительно корзины, но он подпружинен. Между ведущим диском и маховиком помещен ведомый диск. На этот диск нанесены фрикционные накладки, значительно повышающие трение. По центру ведомого диска расположена ступица. В ней проделано отверстие со шлицами. В ступицу входит ведущий вал коробки передач, а шлицевое соединение обеспечивает надежное, но подвижное соединение – диск может перемещаться по валу, но при этом вращение будет передаваться постоянно.
Когда необходима передача вращения от мотора на КПП, сцепление отпущено. В таком положении ведущий диск за счет давления пружин поджимает ведомый диск к маховику. Наличие фрикционных накладок обеспечивает значительную силу трения, ведомый диск не проскальзывает относительно ведущего диска и маховика. А поскольку ведомый диск связан с валом КПП шлицевым соединением, то производится передача вращения.
Чтобы отсоединить КПП от мотора, водитель нажимает на педаль сцепления. При помощи привода он воздействует на выжимной подшипник. Тот, перемещаясь, начинает давить на выжимные рычаги или диафрагму, в результате чего ведущий диск отходит внутрь корзины, преодолевая усилие пружин. Он перестает поджимать ведомый диск к маховику, из-за чего передача вращения прекращается, что дает возможность переключить передачу на КПП.
Сцепление также помогает плавно начать движение. При постепенном отпускании педали, ведущий диск плавно увеличивает давление на ведомый диск.
При малом усилии ведомый диск начинает принимать вращение, но из-за недостаточного поджатия, он проскальзывает. По мере отпускания педали сцепления и поджатия ведомого диска, он все больше принимает вращение, а проскальзывание уменьшается.
Видео: Принцип работы сцепления
Чтобы при выжиме сцепления и последующим переключением передач, при отпускании педали сцепления не было ударных нагрузок при резкой подаче вращения, ступица ведомого диска закреплена на нем не жестко. Она соединяется при помощи демпферных пружин, которые выравнивают возникающие крутильные колебания.
Классификация
Это было описана конструкция и принцип работы однодискового сухого сцепления. Однако их существует несколько видов, со своими определенными особенностями. Вообще даже введена целая классификация типов сцепления.
Эта классификация делит сцепления по типу привода, используемому трению, количеству ведомых дисков, механизму отжатия ведущего диска.
Существует несколько типов привода сцепления.
Самый первый и простой привод – механический. В нем задействуется система рычагов и тяг, или же привод может быть тросовый.
Есть привод гидравлический. В таком приводе в качестве рабочего элемента используется жидкость. В конструкцию входят два цилиндра – главный связан с педалью сцепления, а рабочий – с вилкой, которая перемещает выжимной подшипник.
Видео: Сцепление автомобиля (учебное видео)
На некоторых грузовых авто применяется пневматический привод, в качестве рабочего элемента которого выступает сжатый воздух. У такого привода педаль сцепления связана с краном управления. При воздействии на педаль, водитель открывает кран, и воздух под давлением поступает в пневматическую камеру, связанную с вилкой.
Есть также и комбинированные приводы, которые совмещают в себе несколько типов описанных выше приводов (к примеру – гидромеханический привод).
Классификация по используемому трению делит сцепления на сухие и в масляной ванне. Сухие, такое как описано выше, работает в воздушной среде.
На многих мотоциклах же применяется сцепление, которое помещено в масляную ванну.
Что касается классификации по количеству ведомых дисков, то встречаются однодисковые, двухдисковые и многодисковые сцепления. Однодисковое описано выше. В двухдисковом применяется два ведомых диска и два ведущих диска – промежуточный и ведущий. Принцип работы такого сцепления идентичен однодисковому, разница только в количестве дисков и механизме срабатывания. Существуют многодисковые сцепления, которые получили распространение на мотоциклах.
По механизму отжатия сцепления делятся на рычажные и диафрагменные. В рычажных сцеплениях отжим ведущего диска производится подпружиненными рычагами, на которые и воздействует выжимной подшипник. В диафрагменном же сцеплении роль пружин и рычагов выполняет диафрагма, сделанная из пружинистого металла.
Основные неисправности сцепления
Конструкция сцепления не включает значительное количество составляющий, поэтому и ломается оно не так часто.
И все же в сцеплении тоже бывают неисправности.
Видео: Как определить износ корзины и маховика
Поскольку самое большое распространение на легковых авто получило однодисковое сухое сцепление, то рассмотрим самые частые неисправности, которые случаются с ним:
- Пробуксовка сцепления. Обычно возникает такая неисправность из-за неправильной регулировки привода. Из-за поджатия выжимного подшипника, он не позволяет ведущему диску полностью прижать ведомый диск к маховику, в результате чего появляется проскальзывание. Сопровождается такая неисправность характерным запахом жженных фрикционов в салоне, затрудненностью переключения передач. Сильный износ фрикционов, или их повреждение тоже может сопровождаться такими симптомами;
- Сцепление «ведет». Данная проблема тоже возникает из-за неправильной регулировки. В данном случае выжимной подшипник не способен полностью отжать ведущий диск из-за увеличенного зазора между подшипником и вилкой. Верный признак того, что сцепление «ведет» — это продолжение движения авто после полной остановки и выжима сцепления при включенной 1-й передаче;
- Гул со стороны картера сцепления. Повышенный шум в данном узле может создавать только один элемент – выжимной подшипник. Шуметь он может либо в результате пробуксовки, либо же из-за чрезмерного износа;
Повышенный шум в данном узле может создавать только один элемент – выжимной подшипник. Шуметь он может либо в результате пробуксовки, либо же из-за чрезмерного износа;Бывают и другие неисправности со сцеплением, но они встречаются гораздо реже, чем описанные выше. Так, проблемы со сцеплением могут возникнуть из-за разрушения диафрагмы или пружин выжимных рычагов, значительного износа демпферных пружин и т. д.
Принцип работы сцепления автомобиля.
Однако, прежде всего, этот узел всегда связан с автомобилем. Кстати, счастливые обладатели машин укомплектованы как механические, и, наверняка, удивятся, узнав, что в их машине не одно сцепление, а несколько.
Но прежде чем я начну объяснять, как работает сцепление автомобиля, мы определим, что в целом оно есть.
Что такое ручка?
Итак, сцепление — это полезное устройство, расположенное между двумя движущимися валами, один из которых обычно приводится в движение шкивом либо от двигателя, а другой — это передача.
Основная задача муфты — соединение этих валов (чтобы их вращение происходило с одинаковой скоростью) или их отключение (чтобы вращение осуществлялось с разными скоростями).
Таким образом, автомобильное сцепление необходимо, потому что колеса движутся исправно, а мотор во время своей работы всегда находится в движении. Поэтому, чтобы при каждой остановке не возникало закручивания двигателя, необходимо как-то разъединяться с колесами. Он включается в сцепление, в то же время обеспечивая плавное «обрезание» валов, мягкое соединение двигателя, вращающегося во время работы, с неподвижной трансмиссией.
Устройство сцепления автомобильное.
Чтобы понять смысл работы сцепления, необходимо четко понимать, какая сила трения определяется, насколько сильно она обеспечивается скольжением предметов друг в друге. Ведь, как всем, наверняка, известно, даже на самой гладкой поверхности есть микроскопические неровности, и чем больше этих неровностей, тем сложнее получаются предметы предметов.
Это обуславливает коэффициент трения, на котором основана работа сцепления (из-за трения нажимного диска и диска сцепления, его замены).Это выглядит так.
| 1. | коленчатый вал |
| 2 | маховик |
| 3 | ведомый диск |
| 4 | нажимной диск |
| 5 | кожух сцепления |
| 6 | пружины целевые |
| 7 | Рычаги зубчатые |
| 8 | Подшипник специальный |
| 9 | Пробка выключения сцепления |
| 10 | рабочий цилиндр |
| 11 | трубопровод |
| 12 | Главный цилиндр |
| 13 | педаль сцепления |
| 14 | картер сцепления |
| 15 | шестерня первичного вала |
| 16 | Картер коробки передач |
| 17 | первичный редуктор |
Когда водитель нажимает на педаль сцепления, гидравлический поршень или трос толкает заглушку, что превращает выжимной подшипник в упорную крестовину.
Лепестки этой пружины выпирали, а от нажимного диска отходит край пружины (внешний край), тем самым освобождая ее и, соответственно, прерывая передачу крутящего момента на трансмиссию. Кстати, пружины на диске сцепления тоже имеют свое предназначение: они нужны для поглощения ударов трансмиссии, которые могут возникнуть при резком броске сцепления.
Как работает сцепление?
Виды сцепления и принцип их работы.
В автомобилях могут применяться следующие типы сцеплений:
- двойное сцепление (обычно входит в АКПП)
Муфты передачи данных включают и выключают планетарную передачу в АКПП.Каждое из муфт выполняет свою работу (действие) с помощью гидравлической жидкости. В момент падения давления происходит компенсация захвата.
- ручка электромагнитная (устанавливается в автомобильных кондиционерах)
Благодаря этому типу муфты компрессор можно отключить даже во время работы двигателя. И эта система работает при прохождении через магнитную катушку электрического тока.
В случаях прекращения подачи тока (отключение кондиционера) происходит отключение сцепления.
- муфта visseda (используется в некоторых автомобилях в управлении специальными вентиляторами охлаждения, работающими от двигателя)
Его срабатывание происходит в зависимости от температуры находящейся в нем специальной жидкости. Муфта установлена в ступице вентилятора и расположена со стороны проходящего через радиатор воздуха.
Принцип работы муфты здесь: при повышении температуры в муфте увеличивается вязкость жидкости, что приводит к увеличению скорости движения вентилятора; А в холодном автомобиле в муфте жидкость не нагревается, поэтому вентилятор вращается медленнее, что способствует быстрому разогреву двигателя до рабочей температуры.
- виконтов дифференциала (его использование обеспечивает улучшенное сцепление с дорогой)
Как работает гидравлическая система сцепления
Если трансмиссия вашего автомобиля оснащена гидравлическим сцеплением, скорее всего, вам интересно, как именно оно работает в вашей системе переключения.
Большинство сцеплений, особенно на старых автомобилях, работают с помощью зубчатой системы, которая переключает передачи при переключении передач. С автоматической коробкой передач вы вообще не переключаетесь — машина делает это за вас.
Основы
По сути, сцепление работает с помощью рычага переключения передач или рычага переключения передач. Вы нажимаете на сцепление ногой, и это приводит в движение маховик. Это работает с нажимным диском, расцепляя диск сцепления и останавливая вращение карданного вала. Затем пластина отпускается и снова включается в выбранную вами передачу.
Гидравлика
Гидравлическое сцепление работает по тому же основному принципу, но отличается от своего механического аналога меньшим количеством компонентов.Этот тип сцепления имеет резервуар, содержащий гидравлическую жидкость, и когда вы нажимаете на педаль сцепления, жидкость становится под давлением. Он работает вместе с диском сцепления, чтобы отключить передачу, на которой вы находитесь, и включить новую передачу.
Техническое обслуживание
Важно быть уверенным, что у вас всегда достаточно жидкости. Для большинства автомобилей это не проблема. Это замкнутая система, поэтому обычно ваша жидкость должна служить в течение всего срока службы автомобиля и ее не нужно менять. Исключением, конечно же, являются те, у кого есть привычка водить очень старый автомобиль.Затем из-за износа может возникнуть утечка, и вам потребуется долить жидкость. Вам не придется беспокоиться о покупке чего-нибудь необычного — подойдет простая тормозная жидкость.
Проблемы
Очевидно, что ваша система переключения передач жизненно важна для работы вашего автомобиля. Гидравлическое сцепление обеспечивает переключение передач, и если оно не работает, вы обнаружите, что едете на одной передаче — правда, ненадолго. Вам нужно будет проверить это у механика.
Чтобы избежать проблем с гидравлической муфтой, лучше всего избегать практики, известной как «движение на сцеплении».Это просто означает, что вы выработали привычку постоянно держать ногу на педали сцепления, поднимая и опуская ее, чтобы регулировать скорость.
Вот для чего нужны ваши тормоза! При правильном уходе ваша гидравлическая муфта прослужит долго.
Как узнать, когда необходимо заменить сцепление
Хотя многие люди умеют водить машину с механическим приводом, что удивительно, большинство из них не понимают, как на самом деле работает сцепление. Конечно, многие люди оставляют это на усмотрение механика, но это помогает понять, на какие признаки следует обращать внимание, а также как узнать, когда вам нужна замена или ремонт сцепления.
Регулярное техобслуживание вашего автомобиля обычно помогает водителям с ручным управлением избежать большинства проблем со сцеплением. Тем не менее, важно знать, как работает сцепление и когда проводить техобслуживание вашего автомобиля, потому что это позволяет сразу же решить проблему, прежде чем повреждение станет более серьезным и более дорогостоящим.
Как работает сцепление?
Коробка передач имеет два вращающихся вала: один приводит в движение двигатель, а другой — в отдельное устройство.
Муфта — это соединитель между двумя валами, который позволяет им вращаться одновременно. Кроме того, муфта также разъединяет два вала, что позволяет им вращаться с разной скоростью.
В транспортном средстве сцепление — это то, что используется для регулирования мощности двигателя и для управления передачей мощности от двигателя транспортного средства как на трансмиссию, так и на колеса. По сути, чем быстрее работает двигатель, тем больше требуется регулировок, прежде чем сцепление соединится с колесами, что позволит вашему автомобилю переключиться на другую передачу.
Это простое объяснение того, что происходит, когда вы переключаете передачу. Независимо от того, водите ли вы автомат или механику, принцип в основном один и тот же.
Как узнать, нужна ли вам замена сцепления
Таким образом, сцепление является жизненно важным компонентом бесперебойной работы вашего автомобиля. Вот три предупреждающих знака о необходимости замены сцепления:
Запах гари или дым — Автомобиль будет издавать запах гари (похожий на запах горящей резины или электрического огня), а иногда может сопровождаться дымом, идущим из-под автомобиля.
Что это означает: Повреждение сцепления, вызванное перегревом и износом диска сцепления.
Причина: Эта проблема вызвана включением сцепления, особенно в медленно движущемся транспортном потоке.
Проскальзывание передачи — Автомобиль полностью выключает передачу (без видимой причины) или движется рывками.
Что это означает: проскальзывание шестерни происходит, особенно при большой нагрузке.
Причина: сцепление изношено и требует замены ИЛИ есть утечка масла из коленчатого вала на диск сцепления, что может потребовать внимания.
Заедание сцепления — педали будет труднее нажимать или отпускать.
Что это означает: это не обязательно может указывать на неисправность сцепления, но утечку все же необходимо устранить.
Причина: гидравлические соединения вышли из строя, что приводит к потере давления.
Хотя это и не полный список, он помогает идентифицировать предупреждающие знаки, чтобы вы знали, когда отвести свой автомобиль в ремонтную мастерскую для замены или ремонта сцепления. Найдите сертифицированного специалиста или ремонтную мастерскую, у которой есть возможности и опыт для ремонта вашего автомобиля.
Каков принцип сцепления? — Новости
Авторские права принадлежат автору. Коммерческая перепечатка, пожалуйста, свяжитесь с автором для получения разрешения, некоммерческая перепечатка укажите источник.
Сцепление, как следует из названия, должно играть роль разъединения и замыкания, то есть играть роль муфты двигателя и привода колеса в сборе. То есть, когда вы нажимаете на сцепление, трансмиссия двигателя отключается. от колес, и мощность двигателя не передается на колеса, чтобы вести автомобиль. Когда вы отпускаете сцепление, передача двигателя соединяется с колесами, мощность передается на колеса, и автомобиль движется .Так зачем отделять мощность от колеса? Из-за разной скорости двигателя и скорости, эта проблема сложна, мне не повезло в деталях, короче говоря, двигатель с разной скоростью передает другую скорость на колеса, поиграйте с этим В точке необходимо отделить медленную передачу от колеса, высокоскоростную передачу и колесный шарнир, который будет использоваться в комбинированном сцеплении.Понять принцип работы сцепления, а затем объединить его: когда ваша машина трогается с места, колеса неподвижны, и требуется намного больше тяги, чтобы заставить машину двигаться из неподвижного состояния в движение, чем когда она движется, а затем вы нажимаете на сцепление, вы кладете шестерню и смотрите, что происходит? трансмиссия, когда вы отпускаете сцепление, медленная передача на шестерне привода колеса, вы поднимаете быстро, это быстро, вы поднимаете медленно, это медленно, затем машина тронулась.Если вы быстро поднимаете сцепление, сразу включаются две передачи. Поскольку автомобиль неподвижен, тяга настолько велика, что двигатель не производит достаточной мощности для достижения первой передачи, автомобиль внезапно тронется и заглохнет. Движение автомобиля указывает на то, что мощность двигателя была передана на передачу. колеса, но поскольку преодолеваемое усилие больше, чем мощность двигателя, а это значит, что двигатель не может толкнуть вашу машину, шестерни застревают, и двигатель глохнет. принцип.Дверца для заправки топливом может увеличить выходную мощность двигателя, муфта медленного подъема уменьшит сопротивление, так что двигатель преодолеет силу статического трения, так что автомобиль будет плавным.Когда автомобиль движется, сцепление можно поднять медленно и полностью, потому что динамическое трение намного меньше, чем статическое трение, когда автомобиль находится в состоянии покоя. Вот почему сцепление можно поднять быстрее на второй, третьей и четвертой передаче, не раздуваясь. жмите на педаль газа и затягивайте сцепление при трогании с небольшого холма, потому что сопротивление при подъеме больше, чем сопротивление поверхности.
Управление сцеплением в движении и на холме
Управление сцеплением в движении и на холме — World Driving
| ||
Простые принципы сцепления и тормоза
https: // www.youtube.com/watch?v=MAuVDB-G-HQВВЕДЕНИЕ
СЦЕПЛЕНИЯ И ТОРМОЗА
Определение:- Муфта — это устройство, которое позволяет плавно и постепенно соединять два вала, вращающихся с разной скоростью.
- Тормоз — это устройство, которое позволяет контролируемому рассеиванию энергии замедлять, останавливать или контролировать скорость системы.
Рисунок 1
ТОРМОЗА
Тормоз — это механическое устройство, которое препятствует движению за счет поглощение энергии движущейся системы.
НАЗНАЧЕНИЕ ТОРМОЗОВ
Тормоз есть механический компонент, который препятствует движению, поглощая энергию от движущаяся система. Он используется для замедления или остановки движущегося транспортного средства, колесо, ось или предотвратить его движение, чаще всего с помощью трение.
Типы тормозовЕсть много типов тормозов, таких как:
1. Гидравлические тормозаГидравлический тормоз — это устройство тормозного механизма, в котором используется тормозная жидкость, обычно содержащая простые эфиры гликоля или диэтиленгликоль, для передачи давления от управляющего механизма к тормозному механизму.
2. Дисковые тормозаДисковый тормоз — это тип тормоза, в котором используются суппорты для прижатия пар колодок к диску или «ротору» для создания трения.
3. Барабанные тормозаБарабанный тормоз — это тормоз, в котором используется трение, вызванное набором колодок или колодок, которые давят наружу на вращающуюся деталь в форме цилиндра, называемую тормозным барабаном.
Барабанная тормозная система 4. Тормоза фрикционные Наиболее распространены фрикционные тормоза, которые в широком смысле можно разделить на тормозные колодки или колодки, использующие явную поверхность износа, и гидродинамические тормоза, такие как парашюты, которые используют трение в рабочей жидкости и не подвергаются явному износу.Обычно термин «фрикционный тормоз» используется для обозначения тормозов с накладками / башмаками и исключает гидродинамические тормоза, хотя в гидродинамических тормозах используется трение. Тормоза трения (колодки / колодки) часто представляют собой вращающиеся устройства со стационарной колодкой и вращающейся изнашиваемой поверхностью.
5. Прокачка тормозов
Насосные тормоза часто используются там, где насос уже является частью оборудования. Например, в поршневом двигателе внутреннего сгорания может быть прекращена подача топлива, и тогда внутренние насосные потери двигателя создают некоторое торможение.В некоторых двигателях используется блокировка клапана, называемая тормозом Jake, для значительного увеличения насосных потерь. Накачивающие тормоза могут сбрасывать энергию в виде тепла или могут быть рекуперативными тормозами, которые подпитывают резервуар высокого давления, называемый гидроаккумулятором.6. Электромагнитные тормоза
Электромагнитные тормоза также часто используются там, где электродвигатель уже является частью оборудования. Например, во многих гибридных бензиновых / электрических транспортных средствах электродвигатель используется в качестве генератора для зарядки электрических батарей, а также в качестве рекуперативного тормоза.Некоторые дизельные / электрические железнодорожные локомотивы используют электродвигатели для выработки электроэнергии, которая затем отправляется в блок резисторов и сбрасывается в виде тепла. Некоторые транспортные средства, такие как некоторые транзитные автобусы, еще не имеют электродвигателя, но используют вторичный тормоз-замедлитель, который фактически является генератором с внутренним коротким замыканием. К родственным типам таких тормозов относятся вихретоковые тормоза и электромеханические тормоза (которые на самом деле являются фрикционными тормозами с магнитным приводом, но в настоящее время также часто называются просто «электромагнитными тормозами»).
7. Серво тормоза
Усилитель тормозов поддерживает усилие, которое водитель оказывает на главный тормозной цилиндр, когда водитель нажимает на педаль тормоза. Это значительно снижает усилие, необходимое при торможении. Вместе с главным тормозным цилиндром он является компонентом большинства тормозных систем автомобилей. Усилитель тормозов работает только при работающем двигателе. Если двигатель выключен, например при буксировке автомобиля тормозное усилие должно прилагаться исключительно с помощью педали.
Рисунки 2 и 3
Детали тормозов 1. Педаль тормозаПедаль — это то, что вам нужно толкайте ногой, чтобы активировать тормоза. Это заставляет тормозную жидкость течь через систему, чтобы оказать давление на тормозные колодки.
2. Главный тормозной цилиндрГлавный цилиндр в основном поршень, который приводится в действие педалью тормоза. Он держит тормоз жидкость и проталкивает ее через тормозные магистрали при активации.
3. Тормозные магистралиОбычно из стали, тормозные магистрали переносят тормозную жидкость из бачка главного цилиндра в колеса, на которые оказывается давление для остановки автомобиля.
4. Роторы / барабаныАвтомобиль либо имеет роторы (дисковые тормоза) или барабанные (барабанные тормоза). Тормозные колодки трутся о него, создавая трение, чтобы остановить машину.
5. Колесные цилиндрыТормозные колодки соединены с колесом цилиндры, которые либо сжимают (дисковые тормоза), либо раздвигают (барабанные тормоза) тормозные колодки при попадании в них жидкости.
6. Колодки тормозныеТормозные колодки трутся о барабаны или роторы. Детали тормоза изготовлены из композитных материалов и рассчитан на тысячи миль. Однако если скрежет или вой при попытке остановить машину слышен шум, пора менять тормозные колодки.
Обслуживание тормозовАссоциация по техническому обслуживанию и ремонту автомобилей (AMRA) рекомендует своим участники, которые:
1. Автоматическая тормозная жидкость должна быть проверена на загрязнение при Рекомендуемые OEM интервалы проверки тормозной системы
2. Услуга замены тормозной жидкости должна быть выполняется для большинства автомобилей, когда испытания показывают, что содержание меди превышает 200 ppm. An повышенное присутствие примесей меди обуславливает быстрый рост загрязнение железа и коррозия, которые, как было показано, препятствуют будущей тормозной системе представление.
3. Бачок тормозной жидкости следует доливать после тормозов, или если уровень жидкости должен быть закрытым.
4. Всегда держите цилиндр тормозной жидкости полным. Когда уровень низкий, там чрезмерная нагрузка на главный тормозной цилиндр и другие компоненты. Эта рябь эффект распространяется на пэды, роторы и барабаны.
СЦЕПЛЕНИЯ
Муфты — это механические устройства для включения и выключения двигателя. и трансмиссионная система автомобиля по желанию оператора.
Основная функция сцепления заключается в включении или отключении двигателя от двигателя. трансмиссия или коробка передач.Когда сцепление включено, двигатель мощность или вращательное движение коленчатого вала двигателя передается на коробку передач и потом к колесам. При выключенном сцеплении мощность двигателя не достигает к коробке передач (и к колесам), хотя двигатель работает. Сцепление также используется для разрешать переключение или переключение передач во время движения автомобиля. Для смещения передач, сначала выключается сцепление, затем переключается передача, а затем сцепление увлеченный. Сцепление должно быть выключено для остановки автомобиля, а также во время холостой ход.
Типы муфтВ основном муфты делятся на 2 части:
1. Муфты фрикционные и
2. Жидкий маховик
Муфты фрикционные:
Эти муфты работают по принципу трения между двумя вращающийся вал, когда они соприкасаются друг с другом.
Типы фрикционов: 1. я Муфта коническаяКонус В сцеплении используются две конические поверхности для передачи крутящего момента за счет трения.Это было обычно используемый тип сцепления в лучшие времена, но его заменили дисковым типом мокрые / сухие многодисковые муфты. Этот тип сцепления до сих пор используется в гонках и гонках. ралли, внедорожники и моторные лодки.
Рисунок 1. i
1. ii Сцепление однодисковое Однодисковое сцепление состоит из трех основных частей: двигателя. маховик, диск сцепления и нажимной диск. Маховик прикреплен к коленчатый вал двигателя и вращается вместе с ним.Диск сцепления прикреплен к шлицы вала сцепления и нажимной диск прикручены к маховик через пружины сцепления и может свободно скользить по валу сцепления, когда педаль сцепления задействована. При нажатии на педаль сцепления сцепление отпускается, и прижимная пластина удаляется от фрикционного диска. Когда при отпускании педали пружины прижимают нажимной диск к сцеплению диск, который прижимается к маховику, который, в свою очередь, фиксирует двигатель на входной вал коробки передач и сцепление снова включены.Рисунок 1. ii
1. iii Многодисковый нож Этот тип сцепления работает так же, как и однодисковое сцепление, за исключением того, что он состоит более чем из одного диска сцепления. Чем больше пластин, чем больше поверхность трения, тем больше пропускная способность муфты крутящий момент. По этой причине этот тип сцепления используется в ситуациях с высоким крутящим моментом. (например, тяжелые коммерческие автомобили, гоночные автомобили и мотоциклы).Рисунок 1. iii
1. iv Мембранная муфтаЭтот тип сцепления аналогичен однодисковому, с одним исключение: диафрагменная пружина (помещается между прижимной пластиной и крышкой). прессование) используется вместо винтовых пружин, чтобы оказывать давление на давление пластина. Винтовые пружины не распределяют усилие пружины равномерно, поэтому диафрагменные пружины решают эту проблему.
1.v Центробежные и полуцентробежные муфтыЭти типы муфт используют центробежную силу для включения муфты. Центробежная муфта использует башмаки (аналогичные барабанным тормозам), чтобы действовать. против внутренней (барабанной) поверхности для включения и выключения сцепления. Единственная разница между двумя сцеплениями состоит в том, что центробежная муфта полностью автоматический, в то время как полуцентробежное сцепление нет. Эти типы сцепления широко распространены в индустрии мопедов и мотоциклов.
Детали сцепленияГлавным частей сцепления в составе:
1. МаховикМаховик, установленный на коленчатом валу, продолжает работать как пока двигатель продолжает работать. Маховик оснащен фрикционным поверхность ИЛИ фрикционный диск прикручен к внешней стороне маховика.
2. Диски фрикционные
Один или несколько (по требованию) дисков с фрикционной футеровкой на ведомом валу установлены материалы с высоким коэффициентом трения.
3. Прижимная пластина
Другой фрикционный диск прикручен к нажимному диску. В Прижимная пластина установлена на шлицевой ступице.
4. Пружина и рычаги растормаживания В качестве пружины используются диафрагменные пружины, которые перемещает фрикционный диск
назад и вперед. Пружина втягивается с помощью рычаги
Техническое обслуживание сцепления
Регулировка сцепления1. Некоторые автомобили имеют главный гидравлический привод сцепления и рабочие цилиндры, которые не требуют периодической регулировки после первоначального установка.
2. Другие кабельные системы имеют саморегулирующийся механизм, встроенный в механизм педали сцепления для устранения необходимость периодической регулировки.
1. Быстро переключайтесь с одной передачи на другую.
2. Чем короче педаль сцепления находится в нижнее положение, меньше нагрузка на сцепление.
3. Когда из крана капает, в конце концов наполняют ведро; короче переключение передач в конечном итоге спасет жизнь сцепления.
1. Не оставляйте автомобиль на стоянке со сцеплением. увлеченный.
2. Это не очень здоровая практика, потому что диск сцепления находится в постоянном напряжении.
3. Установите нейтраль и включите вместо ручника.
4. Это не повлияет на сцепление и таким образом вы продлите срок службы сцепления.
Управляйте своим автомобилем, а не сцеплением- 1. « на сцеплении » означает просто ссылку некоторым водителям, которым нравится держать педаль сцепления частично нажатой.
2. Следовательно, полного взаимодействия не происходит, но прижимная колодка давит на диск сцепления, и это вызывает ненужные трение.
3. Ненужное трение вызовет ненужный износ и слезы, которых мы хотим избежать.
Сцепление часто игнорируется в механической коробке передач. двигатель в целом, потому что не так много людей имеют о нем адекватные знания или работает.Без системы сцепления автомобиль не отключит питание. для вождения, остановки, запуска или даже переключения и переключения передач. Пока тормозная система очень важен, потому что он может замедлить или уменьшить скорость транспортного средства. Хорошая рабочая тормозная система может спасти много жизней, обеспечить безопасность автомобиль в целом.
Как работает сцепление? — Отбойники для шин
Сцепление — важнейший компонент всех автомобилей, но как работает сцепление?
Вопреки мнению большинства людей сцепление можно найти не только в автомобилях с механической коробкой передач, но и в автоматических.В последнем случае муфта является частью гидротрансформатора.
Кроме этого, муфты можно найти в широком спектре механических устройств. Его цель во всех этих устройствах — включать и отключать передачи энергии.
Несмотря на то, что сцепления являются важным элементом транспортных средств, большинство из нас не знают, как они работают. Нет, если у вас не начнутся проблемы со сцеплением, только тогда вы можете начать пытаться узнать о нем больше.
Сегодня мы рассмотрим, как работает сцепление, и некоторые из общих проблем, связанных с ними.
Что такое сцепление и как оно работает?
В автомобилях сцепление — это деталь, соединяющая две или более частей. В автомобилях с ручным управлением на сцепление возложена задача управления соединением вала от колес с валом двигателя.
Сцепления играют важную роль в автомобилях, потому что не всегда колеса крутятся, несмотря на то, что двигатель включен и приводит в движение весь автомобиль.
Чтобы изменить скорость и остановить автомобиль, необходимо временно отключить соединение между колесами и двигателем.Система сцепления состоит из двух частей; маховик и пластина.
Теперь, когда вы нажимаете педаль сцепления в автомобиле, давление на диск сцепления оказывается через пружины. Затем это давление передается на маховик.
Изначально маховик, который соединяет двигатель с валом и передает движение колесам, позволяет обоим вращаться одновременно.
Когда вы нажимаете педаль сцепления, она сбрасывает давление с диска сцепления, таким образом временно отсоединяя колеса и двигатель, которые оба вращались.Следовательно, ваши колеса будут продолжать вращаться от набранного ими импульса, но двигатель не будет их приводить в действие.
Таким образом, муфта отвечает за две основные функции. Он обеспечивает временную остановку мощности вращения для включения шестерен. Он также передает крутящий момент, производимый двигателем, на коробку передач.
Также важно отметить, что муфты работают по принципу трения, которое возникает между диском сцепления и маховиком.
В автомобилях с автоматической коробкой передач сцепления также существуют только в том смысле, что они не работают аналогично автомобилям с ручным управлением.
Как упоминалось ранее, в автомобилях с автоматической коробкой передач сцепление находится в гидротрансформаторе. Этот гаджет стратегически установлен между коробкой передач и двигателем. Отличие автомобилей с автоматической коробкой передач в том, что весь набор шестерен вращается вокруг главной передачи.
Таким образом, если вы хотите, чтобы машина остановилась, вам придется переключиться на другую передачу. Например, измените D на N или P.Однако, если вы все еще находитесь в положении D, сцепление будет автоматически переключаться в зависимости от различных передаточных чисел в нем.
Почему важно сцепление?
Сцепление — самый важный элемент вашей системы трансмиссии. В то же время это наиболее часто используемый механический компонент в автомобиле.
Благодаря сцеплению вы можете переключать передачи и останавливать автомобиль, не заглушая двигатель.
Являясь одной из наиболее часто используемых механических деталей, вы можете ожидать, что через некоторое время она изнашивается.И это подводит нас к следующей подтеме; некоторые из распространенных проблем со сцеплениями.
Общие проблемы со сцеплением
Современные автомобили продвинулись вперед в технологии сцепления. Сегодня ваше сцепление может проехать более 100 000 миль, если вы позаботитесь о нем и правильно его используете.
Если вы, тем не менее, превысите установленный предел, вы можете ожидать, что будете менять его чаще и через относительно короткие промежутки времени.
Вот некоторые из распространенных проблем со сцеплением:
Если вы нажимаете педаль сцепления с большим усилием, это может быть проблемой.Основные причины жесткого сцепления включают поперечный вал, рычажный механизм педали, блокировку гидравлической системы сцепления или шарнирный шарнир.
Иногда, когда вы нажимаете педаль сцепления, вы можете заметить, что она остается зажатой на своем месте. Это называется липким сцеплением. Винить в этом может чрезмерно растянутый трос сцепления, негерметичный главный цилиндр сцепления или несоответствие компонентов сцепления.
Изношенный выжимной подшипник сцепления — наиболее частая причина, по которой вы можете услышать отчетливый рокочущий звук при включении его.
