Как устроена батарейка? Принципы работы батарейки

Всего просмотров: 7 531Просмотров за сутки: 50

Кто изобрел батарейку?

Если верить археологам, то первые батарейки появились еще 2000 лет назад. Во время раскопок в Ираке нашли глиняную вазу, залитую битумом, в который были вделаны медный и железный стержень. Действительно ли это использовалось в качестве источника электричества, трудно сказать — это всего лишь предположения.

Первой современной батарейкой по праву можно назвать «Вольтов столб» — устройство, созданное итальянским физиком Алессандро Вольта в 1800 году.

Алессандро Вольта

«Вольтов столб» представлял собой стопку из пластин разных металлов — цинковых и медных. Между ними клалась ткань, смоченная в кислоте. Химическая реакция между элементами «Вольтова столба» создавала электричество.

Вольтов столб

Его работа основывалась на предположениях Луиджи Гальвани, который проводил опыты с лягушкой, подводя к ее лапке металлические полоски.

Луиджи Гальвани

Однако, Л. Гальвани сделал неправильные выводы, решив, что само животное обладает электричеством, назвав это «животным электричеством». А. Вольта правильно понял, что разряд возникал из-за того, что лапка, находившаяся между двумя полосками металла, была влажной и служила в качестве проводника.

По имени Л. Гальвани «Вольтов столб» и другие источники электричества подобного типа получили название «Элемента Гальвани» или «Гальванического элемента». Это, на самом деле, более правильное название для таких устройств, так как батарейка — это батарея, т.е. серия гальванических элементов, соединенных между собой. А единицу напряжения, которую давал гальванический элемент, назвали «вольтом» в честь Алессандро Вольта.

Принцип работы батарейки

Во многом принцип работы батарейки тот же, что и в изобретении Вольта, несмотря на технологический прогресс в их изготовлении. Любая батарейка устроена схожим образом, в ней обязательны три элемента, между которыми происходит химическая реакция, в результате которой возникает электричество:  электроды — анод, катод, и электролит.

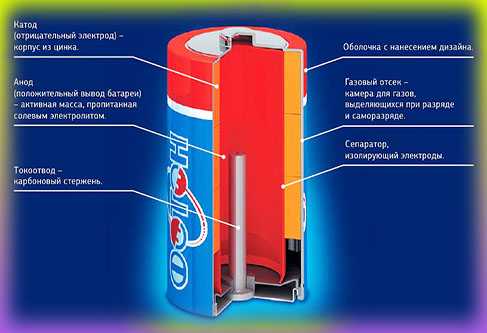

Устройство батарейки

Все эти элементы присутствовали изначально и в «Вольтовом столбе». В качестве анода, который является источником электронов, выступает чаще всего цинк. Электролит — как правило, специальное вещество (соль, щелочь), через которое осуществляется взаимодействие электродов между собой. Анод обозначается как «-» (минус), а катод — как «+» (плюс).

Какие бывают батарейки?

Батарейки бывают, в основном, солевыми и щелочными. Жидкие электролиты в них не используются, их определенным образом сгущают, например, при помощи крахмала.

Солевые батарейки, изобретенные в 1865 году — наиболее дешевые в изготовлении, для их производства используют уголь, цинк и хлорид аммония (в качестве электролита). Помимо простоты изготовления и дешевизны, имеют такие недостатки, как окисление, засоливание цинковой оболочки, что приводит солевую батарейку в негодность.

Щелочные батарейки имеют маркировку Alkaline, хранятся они дольше и дают более стабильное напряжение.

Щелочные батарейки

В принципе, это те же солевые батарейки, однако, разница между солевыми и щелочными батарейками заключается в том, что элементы в них расположены в обратном порядке, а цинк находится в порошкообразном состоянии, что увеличивает контакт элементов батареи между собой, делает их более надежными. Щелочные батарейки имеют гораздо больший объем заряда, что позволяет их использовать в энергоемких приборах (цифровых фотоаппаратах, фонариках, электронные игрушки с электродвигателями и т.п.). Они долговечны, лучше справляются с работой при низких температурах.

Наиболее современны литиевые батарейки (литий входит в состав анода), которые долговечны и безопасны в работе однако, дороже в производстве.

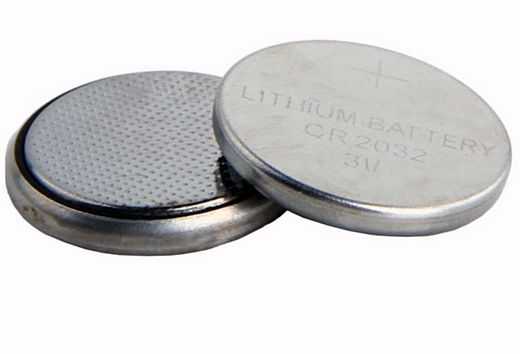

Литиевые батарейки

К их преимуществам по сравнению с щелочными можно отнести возможность создавать максимально плоские батареи, изготавливать батареи с большим количеством вариантов напряжения, долговечность — в некоторых приборах они могут работать до 15 лет! Их используют в наручных часах, калькуляторах, памяти системной платы компьютера и других приборах.

Проблема всех батареек — необратимость химических реакций. При использовании или с течением времени анод разрушается, либо покрывается продуктами окисления и перестает работать. В таких случаях мы говорим, что батарейка села. Но прогресс не стоит на месте — оказалось, что соединив определенным образом вещества, входящие в состав батареи, можно, пропустив ток через нее, вернуть в прежнее состояние. Такие батареи назвали аккумуляторами — работа батареи в них восстанавливается посредством пропускания электричества в обратном направлении, от катода к аноду. А сам процесс мы все знаем, как «зарядку», т.е. батарея «заряжается». Обычные батареи, рассмотренные выше, заряжать, конечно, нельзя, они для этого не приспособлены — это может привести к их течи или взрыву.

daju-spravku.ru

какие процессы скрыты под оболочкой

Батарейки являются наиболее распространенным источником питания. Современный мир не представляет себя без различной электроники, для них необходима электроэнергия. Не всегда получается применять обычные сетевые источники, для этого и нужны гальванические элементы. Глядя на них наверняка каждый задавался вопросом из чего состоит батарейка и как она работает.

Что такое батарейка

Обыкновенная батарейка представляет собой электрический источник питания на основе химических реакций. При взаимодействии двух металлических электродов в жидком или твердом электролите происходит выработка энергии в результате взаимодействия элементов. Первая батарейка была изобретена более 2000 лет тому назад, при реакции меди и железа в уксусе вырабатывалось напряжение 1 В.

Важно! Одиночные гальванические элементы не подлежат восстановлению заряда.

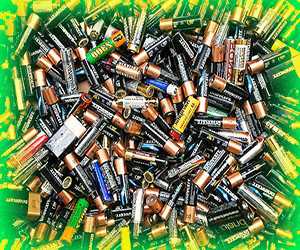

Разновидности

По форме и размерам согласно мировым стандартам элементы питания разделяются на такие виды:

  • АА- пальчиковая;
  • ААА- мизинчиковая;
  • АААА;
  • С- дюймовочка;
  • D- бочка;
  • квадратная;
  • РР3- крона;
  • Источники питания миниатюрных размеров.

В настоящее время существует большое количество разнообразных источников питания. Между собой они отличаются материалами, применяемыми для изготовления электродов и электролита. Среди многочисленных батареек выделяют несколько основных видов:

  • солевые;
  • щелочные;
  • ртутные;
  • серебряные;
  • литиевые.
Солевые

Такие гальванические элементы имеют низкую стоимость относительно аналогов, однако имеется один существенный недостаток это низкая внутренняя емкость таких батареек.

Щелочные

Состав батарейки такого вида отличается от своих аналогов применяемым электролитом, в них используется активная щелочь гидроксид калия KOH. Электрод выполнен из двуокиси таких металлов, как цинк и марганец. Нашли широкое применение в современной электронике, на корпусе элементов указывается маркировка «ALKALINE».

Основным плюсом такой батарейки является продолжительный срок службы, в процессе эксплуатации номинальное напряжение понижается с меньшей скоростью. К минусам относят повышенную стоимость.

Серебряные

В качестве электролита применяют КОН, в состав электродов включено серебро. В таких элементах отмечают значительно увеличение срока службы, повышенную энергетическую плотность, постоянное номинальное напряжение, а также полную безвредность. Недостатками являются высокая цена.

Ртутные

В строении таких батареек используется цинк в качестве металла для анода, катод выполняется из ртутного оксида. Электроды разделяются сепаратором пропитанным электролитом. Такой элемент питания способен выполнять функции аккумулятора, однако емкость будет постепенно понижаться с каждым циклом восстановления заряда. При разряде происходит слипание ртути, а при заряде образуются дендриты цинка. Во время эксплуатации не допускается разгерметизация корпуса в связи с повышенной вредностью паров ртути. К преимуществам относят сохранение длительных значений плотности энергии, емкости и напряжения.

Внимание! Ртутные источники питания являются опасными для здоровья человека и окружающей среды.

Литиевые

Данные элементы питания постепенно вытесняют все аналоги. Отрицательные электроды такой батарейки сделаны из лития. В них постоянно совершенствуются основные технические характеристики. К плюсам батареек с литиевым электродом относят увеличение срока хранения, широкий диапазон рабочих температур, повышенная внутренняя емкость. Основным минусом является повышенная стоимость.

Устройство батарейки

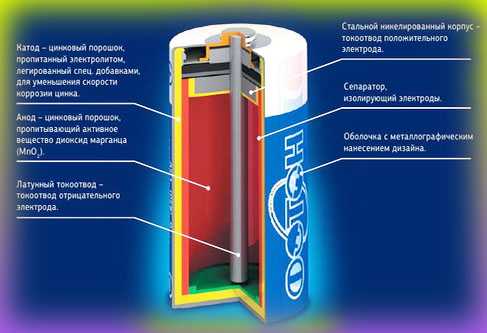

Рассмотрим, как устроена батарейка на примере щелочного элемента в разрезе. В качестве материала для отрицательного электрода применяется цинк, он пропитывается щелочным электролитом. Вывод анода на корпус изготавливается в виде стальной тарелки. Положительный электрод производят из никелированной стали.

Для того, чтобы не возникало коротких замыканий необходимо изолировать оболочку. Специальная прокладка удерживает газы, которые образуются в ходе химических реакций, так как их количество незначительно, камера для сбора выполняется малых размеров. В конструкции присутствует предохранительная мембрана, она защищает батарейку от возникновения короткого замыкания. Мембрана прорывается, и излишний электролит вытекает наружу.

Принцип работы батарейки

Любой химический источник питания имеет в своей конструкции положительно и отрицательно заряженные электроды, а также активный электролит. Заряженные частицы электроны перемещаются от минуса к плюсу при подключении нагрузки. Катод выполняет восстановительную функцию, напитываясь зарядом от анода. Жидкий или твердый электролит выполняет функцию проводника для заряженных частиц.

Интересно знать! В результате химических реакций внутри элемента питания происходит необратимое разрушение металлических элементов питания, батарейка теряет свою емкость.

Применение

Различные виды могут применяться по-разному, зависит это от их основных конструктивных свойств и характеристик:

  • Элементы питания с твердым электролитом используют в устройствах с малым значением потребляемого тока. Например, часы фонарики с малой мощностью, а также пульты дистанционного управления.
  • Щелочные батарейки применяют в электротехнике с повышенным значением тока, к ним можно отнести различные камеры и магнитофоны, а также игрушки с электродвигателем.
  • Источники питания с серебряными электродами способны обеспечить электроэнергией в калькуляторах, переносных инструментах и аппаратах для улучшения слуха.
  • Литиевые батарейки используют в портативной электронике, где необходимо стабильное значение емкости и потребляемого тока.

Выбор источника питания

Для правильного выбора элементов питания необходимо обратить внимание на следующие факторы:

  1. В аппаратах и оборудовании какого вида он будет применяться.
  2. Электролит какого состава используется в конструкции.
  3. Стоимость батарейки, иногда более выгодно приобрести несколько дешевых, чем один очень дорогой.
  4. Каждый элемент питания на корпусе имеет маркировку, по которой можно определить вид и состав источника питания.
  5. Необходимо ориентироваться по условиям окружающей среды в процессе эксплуатации.
  6. Рекомендуется приобретать источники питания, произведенные сравнительно недавно, так как с течением времени емкость может понижаться.
  7. Перед покупкой следует обратить внимание на целостность упаковки и самого корпуса элемента.
  8. Батарейка должна конструктивно соответствовать своему посадочному месту в электроприборе.

Правильный выбор и соблюдение требований к безопасной эксплуатации позволит продлить работу любого элемента питания. Для определенных видов техники необходим свой вид батарейки.

batteryzone.ru

Принцип работы батарейки: Как образуется ток?

Принцип работы батарейки заключается в простой химической реакции, которая происходит обычно между тремя элементами. В результате, реагирования веществ между собой, получается электрический ток. Это если говорить кратко.

Три ключевых объекта:

  1. Анод “+”
  2. Катод “-“
  3. Электролит

Анод или положительный полюс служит источником электронов. Обычно его изготавливают из цинка. Два электрода заставляет взаимодействовать между собой электролит. В качестве электролита выступает обычно соль, хлорид аммония или щелочь. Он может быть в сухом и жидком виде. Чтобы сделать густым это вещество производители добавляют полимерные соединения. Некоторые используют крахмал.

Принцип действия батарейки

Ток поступает с положительного полюса на отрицательный. Это происходит если к батареи подключена нагрузка. Если просто соединить плюс и минус проводом произойдет замыкание. В результате этого может быстро сесть батарейка, а также произойти возгорание.

Катод играет роль восстановителя. Он приобретает электроны от анода. В электролитной среде ионы прекрасно передвигаются и способствуют хорошей выработке тока.

Что происходит с точки зрения химии?

К примеру, в стеклянную емкость нальем раствор серной кислоты и поместим туда стержень, выполненный из цинка. На поверхности данного стержня имеются положительно заряженные ионы. А вокруг этого цинкового объекта, в растворе, скапливаются отрицательные ионы вещества. У раствора имеются силы притяжения, которые с легкостью отрывают ионы цинка. В результате жидкость получает положительный заряд, а цинковая пластина или стержень отрицательный. Из физики известно, что разность потенциалов равна напряжению. Отсюда и возникает электрический ток.

В итоге, когда происходит контакт кислотного раствора и металла на границе образуется электрическое поле. В момент его появления химическая энергия превращается в электрическую.  Таков принцип работы батареи.

Через некоторое время ресурс батареи будет истощен. Все зависит от того где и как используется источник питания. Например, если от него работает фонарик, то при умеренном использовании 2-х батарей на 1,5 вольта каждая, хватит на 1 месяц. Но если вставить эти же самые батарейки в электрическую машинку, она будет работать несколько часов.

В результате всего этого можно сделать вывод что чем больше нагрузка, тем быстрее разрядиться батарейка.

Читайте так же:

Устройство батарейки

batareykaa.ru

Принцип работы аккумулятора автомобиля и не только

АКБ окружают людей в их повседневной жизни буквально повсюду – в мелкой и крупной домашней технике, средствах связи, любимом автомобиле. Несмотря на это, многие не знают, каков принцип работы аккумулятора, и посему не умеют с ним обращаться. На самом деле есть один генеральный принцип, которому подчинена работа батарей всех видов. Это обратимые химические реакции, происходящие циклично. Во время разряда аккумуляторной батареи происходит превращение энергии химической в электрическую, что обеспечивает работу технического устройства, к которому подключен АКБ. Когда запас этой энергии будет исчерпан на определенный процент, производят зарядку аккумулятора. Во время нее также идут химические превращения, но уже с обратным эффектом. То есть поступление электрического тока вызывает накопление запасов химической энергии.

Отличают разные аккумуляторы между собой два аспекта – тип электролита и материал, из которого выполнены электроды. Основой для электролита выступают кислоты или щелочи, которые после разбавления водой или другими добавками приобретают вид готовой гомогенной смеси различной консистенции (жидкой либо гелевой). Вещество, выступающее электродом, способно изменять свойства готового изделия. Самыми распространенными являются литиевые, свинцовые и никель-кадмиевые батареи.

Об автомобильных аккумуляторах

Принцип работы стандартного автомобильного аккумулятора опирается на его конструкцию и не зависит от того, залит в него кислотный или щелочной электролит.

Внутри диэлектрического и нерастворимого серной кислотой корпуса из специального пластика помещаются шесть банок-батареек, последовательно прикрепленных друг к другу. В каждой из этих банок есть по несколько электродов с зарядами «плюс» и «минус», которые выглядят как отводящая ток решетка, смазанная специальной химически активной массой.

Чтобы решетки с разными знаками случайно не соприкоснулись и не закоротили, каждая из них погружена в разделитель из полиэтилена. Сами электроды сделаны обычно из свинца с разнообразными примесями.

Если быть точным, то таких свинцовых решеток бывает три вида:

  • Малосурьмянистые. И аноды, и катоды сделаны из сплава свинец+сурьма и требуют мало обслуживающих процедур.
  • Кальциевые. Здесь примесь, соответственно, кальций. Такие электроды вообще не нужно обслуживать.
  • Гибридные. Один электрод, с минусом, делается из кальциевого сплава, а положительный содержит сурьму.

Можно с уверенностью утверждать, что свинцово-кислотный — самый востребованный и распространенный вид аккумулятора для авто. Принцип работы свинцового аккумулятора основывается на активном взаимодействии серной кислоты с диоксидом свинца.

Когда батарея эксплуатируется, то есть нужна электрическая энергия, на катоде свинец окисляется, а его диоксид на аноде, напротив, участвует в восстановительной реакции. При зарядке, как нетрудно догадаться, взаимодействия идут в обратную сторону.

Это все происходит за счет кислоты в электролите, часть ее распадается, соответственно, концентрация падает. Именно этим обусловлена необходимость периодически обновлять жидкость в батарее.

С гелевыми аккумуляторами такого не случается. Состояние электролита в них не позволяет ему испаряться, если, конечно, не перегреть АКБ во время подзарядки. Как правильно заряжать гелевые аккумуляторы, читайте здесь →

Именно благодаря отсутствию необходимости периодически восполнять запасы активного вещества батареи с желеобразным электролитом относят к категории необслуживаемых. Еще одно их преимущество в том, что гель не отсоединяется от электрических контактов, а значит, невозможны внезапные сбои и замыкания.

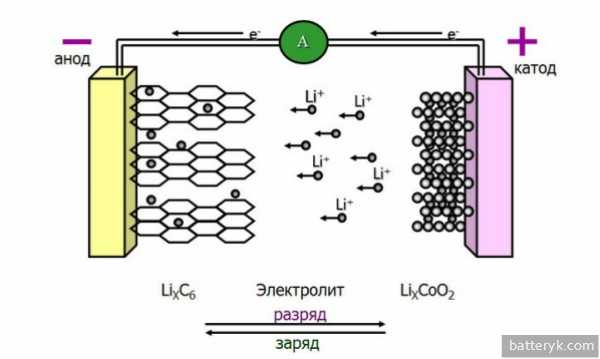

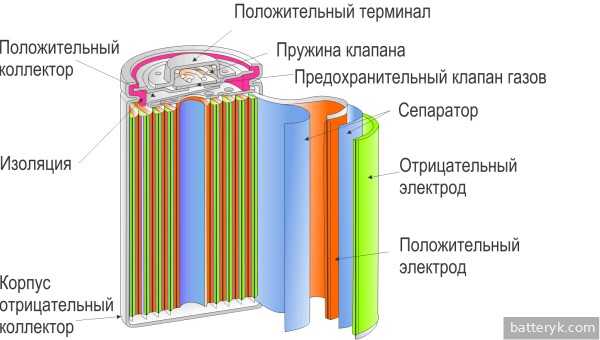

Как устроен литий-ионный аккумулятор?

Его конструкция не отличается сложностью: анод из пористого углерода, литиевый катод, пластина-сепаратор между ними и проводник тока – вещество-электролит. Во время разрядки ионы отделяются от анода и движутся на литий по электролиту, минуя сепаратор. Во время питания батареи все происходит с точностью до наоборот – литий отдает ионы, углерод принимает. Так и происходит процесс ионного круговорота между разнозарядными электродами литий-ионной батареи.

Точный состав катода может отличаться в конкретной модели или у определенного производителя АКБ. Дело в том, что многие фирмы тестируют разнообразные типы литиевых соединений для того чтобы изменять показатели устройств по своему усмотрению.

Впрочем, очевидно – улучшая одни характеристики, неизбежно приходится жертвовать другими. Чаще всего литий-ионные АКБ с повышенной емкостью, заботой об эксплуатирующих его людях и природной среде оказываются чрезмерно дорогостоящими или требуют слишком много внимания.

Но чего не отнять у батарей с литием, что составляет их принципиальную разницу с другими типами аккумуляторов, так это низкий уровень саморазряда.

Li-Pol аккумуляторные батареи

Литий-полимерные — это следующий этап развития литий-ионных АКБ. Принципиальная разница понятна из названия — в качестве электролита начинает использоваться полимерное соединение. Из-за прочности существующих в нем химических связей такой аккумулятор становится максимально безопасным, неправильная эксплуатация может сломать его самого, но не нанести вред владельцу, как это бывало с литиевыми АКБ с жидким наполнителем. Полимерный неопасно перегревать или протыкать острым предметом, в то время как жидкостной элемент уже давно бы взорвался.

Еще один огромный плюс Li-Pol батарей — их огромная проводимость. Из-за того, что в процессе реакций на анодах и катодах батарея приобретает свойства хорошего полупроводника, она способна передавать ток, в разы превышающий ее собственную электроемкость.

Щелочные батареи

Методика функционирования щелочного аккумулятора основывается на химических превращениях в щелочной среде. Именно поэтому для электродов таких АКБ применяют соединения металлов, которые активно взаимодействуют именно со щелочами.

Гидроокись никеля на электроде с положительным зарядом превращается в гидрат его закиси из-за череды реакций со свободными ионами в электролите. На катоде в это же время идут похожие взаимодействия, но только с образованием гидрата окиси железа. Между только что создавшимися веществами образуется разница в потенциалах, за счет которой и выделяется электроэнергия. В процессе подзарядки реакции те же самые, только в обратном порядке, вещества восстанавливаются до исходных.

Ni-Cd аккумулятор

Батареи никель-кадмиевого типа обычно применяют для некрупной техники, например, для шуруповерта. Принцип их устройства и работы схож с автомобильным АКБ, только в гораздо меньших масштабах – те же последовательно соединенные несколько маленьких батареек, совместно вырабатывающих нужные электрические показатели, а внутри них – уже знакомые аноды, катоды, пластины сепараторов и жидкий электролит.

Специфические характеристики, присущие только этому типу аккумуляторов, обеспечивают именно химические свойства никеля и кадмия. Они же накладывают и обязательство быть осторожным, особенно при утилизации. Это вызвано тем, что кадмий – довольно токсичный элемент.

При аккуратной же эксплуатации шуруповертов с такими АКБ приборы гарантированно будут работать долгое время на высокой мощности, в любых погодных и температурных условиях. К тому же их можно очень быстро заряжать.

Ni-MH аккумулятор

По своему устройству и механизму работы никель-металл-гидридные батареи очень похожи на кадмиевые и были изобретены практически сразу после них. Основное отличие состоит в материале, из которого изготовлен отрицательный электрод.

В аккумуляторах типа Ni-MH он состоит из особого справа металлов, которые абсорбируют водород. Часть из них реагируют с ионами электролита с выделением тепловой энергии, другая часть – с ее поглощением, в результате чего возможно безопасное и экологически безвредное использование такого устройства.

Как работает зарядное устройство для АКБ?

ЗУ для аккумулятора обычно состоит из выпрямителя и трансформатора и создает ток с постоянным напряжением около 14 вольт. Также хорошие приборы содержат элементы, которые следят за напряжением на питаемом аккумуляторе и в нужный момент выключают зарядку.

По ходу процесса работы зарядного устройства для автомобильного аккумулятора или для любого другого подаваемый им ток сам собой падает. Вызвано это тем, что в заряжающемся АКБ увеличивается сопротивление, и он больше не пропускает ток с большим напряжением. Если в зарядке есть измеритель, то он фиксирует тот момент, когда в батарее достигнуто напряжение в 12В, после чего ее можно отключать от сети.

АКБ – вещь не такая сложная, как может показаться. Ее устройство легко понять, к тому же, принцип работы одинаков для разных видов. Знать его владельцу аккумулятора хоть в машине, хоть в настенных часах, очень полезно – это поможет поступать правильно на всех этапах – выбора, обслуживания и утилизации батарейки.

batteryk.com

Как работает батарея отопления

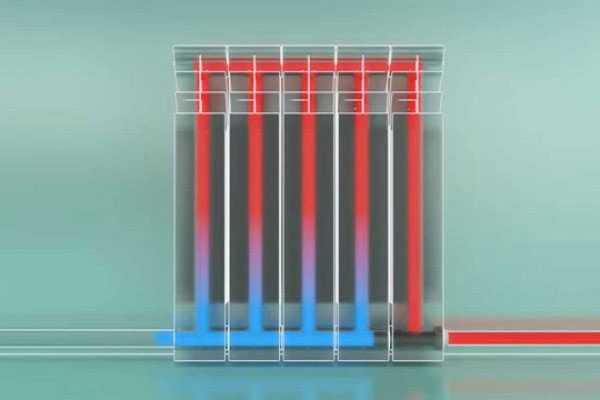

Принцип работы всех видов радиаторов отопления довольно-таки простой. Теплоноситель, нагретый в котле отопления или в котельной, доставляется по трубопроводу к радиатору. Проходя через батарею, энергия в виде тепла передается металлу из которого собственно и состоит радиатор отопления.

В свою очередь батарея отопления отдает тепло помещению по средством конвекции и излучения. Не у всех радиаторов отопления процент соотношения отдачи тепла конвекция-излучение одинаковый. А всё из-за разных конструктивных особенностей различных видов и типов радиаторов. Например у всем известного с детства чугунного радиатора большая часть тепла отдается в окружающую среду по средством излучения. Такую же особенность имеет и однопанельный стальной радиатор. А вот современные биметаллические и алюминиевые имеют на секциях ребра, образуя своеобразные ходы, в которых образуются конвекционные потоки при нагреве радиатора.

Как известно со школьной физики тёплый воздух стремится вверх, так как он более разряжен и легче холодного. Поэтому холодный воздух «подсасывается» снизу радиатора тёплым воздухом, который нагреваясь, тянет в свою очередь следующую холодную порцию воздуха. И так происходит бесконечно, пока батарея отопления горячая.

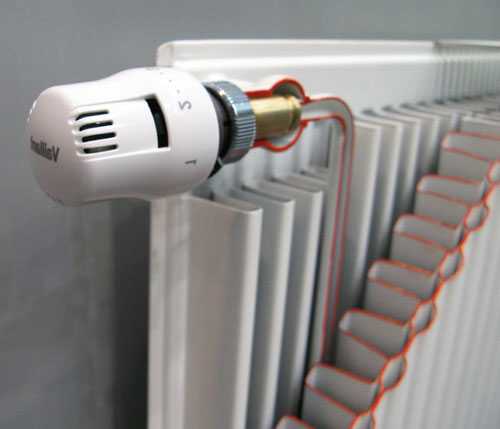

Такую же особенность имеют стальные панельные радиаторы с конвекционными ребрами.

Скорость нагрева помещения напрямую зависит от температуры радиатора и его вида. Так как конвекционным способом помещение прогревается быстрее, чем излучением. Поэтому современные радиаторы имеют такую конструкцию.

Температура радиатора регулируется не только температурой самого теплоносителя, но и скоростью прохождения этого теплоносителя через него. Поэтому все они при подключении к системе отопления оснащаются регулировочными вентилями, либо термоголовками или сервоприводами. Ведь температура теплоносителя во всей системе отопления одинаковая, а температура в разных комнатах дома должна различаться. Либо же, если это квартира с центральным отоплением, где не всегда температура воды в системе отопления соответствует погодным условиям на улице. Поэтому и приходится регулировать при помощи таких вот запорных устройств.

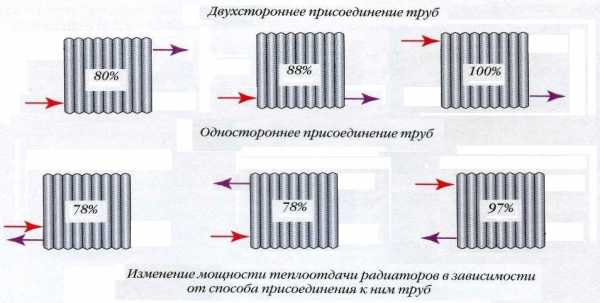

В зависимости от способа подключения батареи отопления, работать она будет по-разному, то есть в плане отдачи тепла будут наблюдаться отличия. Где-то эффективность подключения будет способствовать практически 100 % мощности, а где-то и меньше.

domotopil.ru

Принцип работы аккумулятора, его устройство

Аккумулятор без преувеличения можно считать вторым сердцем транспортного средства. Для правильного выбора АКБ и ее эффективной работы полезно знать, из чего состоит аккумулятор, как работает аккумулятор автомобиля, основные характеристики и другие важные параметры.

История развития АКБ

Когда-то для запуска двигателя, необходимо было с усилиями крутить стартерный рычаг. Это очень изнурительное занятие. У современных автомобилей данную проблему решает автоаккумулятор. Отметим, что принцип работы автомобильного аккумулятора был описан больше 1,5 веков назад и на сегодняшний день он не изменился.

АКБ в системе автомобиля

Аккумуляторы «свинцового» типа имеют высочайшую надёжность, отличное качество в паре с доступной стоимостью, а также подлежат утилизации. Благодаря этому они востребованы, а процесс их развития активно движется вперед.

В последнее время возрастающей популярностью начинают пользоваться транспортные средства, имеющие электрический гибридный привод, а также электромобили. Доступны и постоянно модернизируются АКБ закрытого исполнения. Данные аккумуляторы не предполагают специального обслуживания, поскольку вещество, заливаемое внутрь (дистиллированная вода) почти не подлежит разложению. Предпринимались попытки заменить АКБ пневматическим оборудованием, обеспечивающим запуск силового агрегата, и особыми накопителями конденсаторного типа. Но все они не привели к желаемому результату.

Значимость аккумуляторной батареи растает. А потому нельзя недооценивать большое значение развития и усовершенствования производственных технологий «обыкновенного» аккумулятора.

Для чего нужна аккумуляторная батарея

АКБ имеет не меньшее значение для автомобиля, чем мотор – именно аккумуляторная батарея обеспечивает:

  • пуск силового агрегата;
  • питание электроэнергией устройств при неработающем двигателе;
  • помощь генератору при максимальных нагрузках.

Работая совместно с генератором, АКБ участвует в обеспечении переходных процессов, требующих тока высокой мощности, кроме того она стабилизирует пульсации тока в электросети.

как устроена АКБ

Классическая АКБ

До сегодняшнего дня широко применяются три вида электроаккумуляторов:

  • свинцово-кислотный аккумулятор — дата его создания начало ХХ столетия и на сегодня устройство аккумуляторной батареи автомобиля не изменилось;
  • с литиево-ионным аккумулятором автолюбители познакомились не так давно (около 15 лет назад) его конструкцию и скорость завоевания рынка называют революционной, впрочем, как и постоянное ее усовершенствование;
  • железо-никелевый аккумулятор безламельного типа тоже появился недавно, но его производственные затраты и конечная потребительская стоимость оказались слишком высоки, поэтому со временем он был вытеснен с рынка.

Свое долголетие свинцово-кислотная АКБ обеспечивает абсолютным лидерством ДВС. То, как устроен автомобильный аккумулятор максимально соответствует требованиям безопасности к источнику электрической энергии, который обеспечивает кратковременную выдачу ее с громадной силой, требуемой при старте силового агрегата машины. Другие типы аккумуляторных батарей, имея гораздо высокие значения ёмкости или не выдерживали такие мощные нагрузки, или технологии, используемые при производстве, был слишком сложными и дорогостоящими.

Устройство АКБ

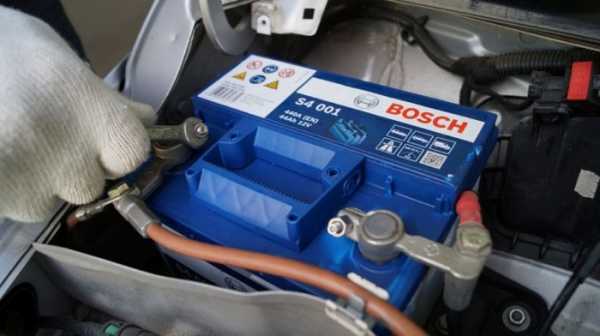

Любой автомобиль укомплектован стартерным аккумулятором, который обеспечивает напряжение 12В. Давайте подробно разберем, из чего состоит АКБ и какие процессы происходят внутри в ходе работы.

Как устроен аккумулятор

Гальванический элемент

Их в стандартном аккумуляторе 6 штук. Они соединяются последовательно специальными перегородками и размещаются в специальный корпус.

Данные элементы являются основными составляющими аккумуляторной батареи. Каждый из них включает в себя два свинцовых электрода, имеющих разную полярность (плюс/минус), которые выполнены в виде решётчатых пластин. Блок с электродами погружается в электролит (38% раствор — серная кислота/дистиллированная вода). Ячейки у пластин заполняются рабочим составом.

Сепаратор

Материал пористого типа, имеющий свойства изолятора. Его задачей является защита электродов от замыканий.

Сепаратор не допускает циркуляцию рабочего раствора в блоке, одновременно предотвращая соприкосновение электродов с разными зарядами.

Перемычки

Перемычки у элементов, пластин/бареток и отводами полюсов АКБ выполнены из свинца. Они проходят через перегородку элемента. Отводы полюсов различаются по значению размеров. Положительный отвод в диаметре больше, чем отвод отрицательный. Это защищает от неправильного подключения АКБ я остается обязательным условием при производстве аккумуляторов.

Из-за переполюсовок срок качественной эксплуатации АКБ значительно сокращается, поскольку рабочий раствор разрушается.

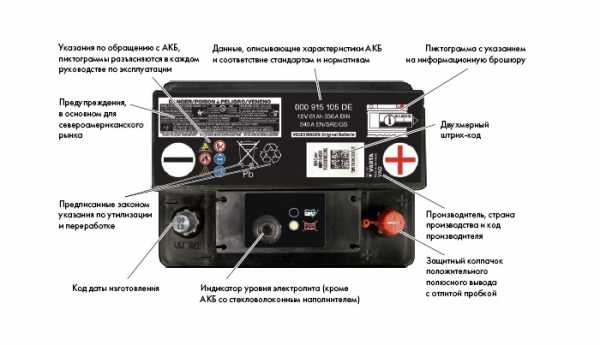

Корпус АКБ

Призван обеспечить безопасность/целостность всей конструкции и выполняется из качественного изолирующего материала, который устойчив к взаимодействию с кислотами, серьезным колебаниям температурного режима и вибрациям.

Сегодня для изготовления корпуса применяется полипропилен. Корпус состоит из 2-х элементов — главная ёмкости и герметически закрываемая крышка. Для удобства крепления аккумулятора, снаружи корпуса расположены отбортовки.

Соединение перемычек у элементов

Для получения напряжения требуемой мощности на выходе каждый гальванический элемент соединен с соседним посредством межэлементных перемычек.

Всегда применяется соединение последовательного типа, когда положительный отвод одного из блоков подключен к отрицательному отводу своего соседа.

Рабочая смесь

Камера в аккумуляторе заполняется рабочей смесью – электролитом, которым заполняются ячейки свинцовых пластинок и сепараторные поры.

Конструкционной особенностью устаревших аккумуляторных батарей было присутствие пробки вверху гальванического элемента. Это позволяло при необходимости доливать рабочую смесь внутрь блоков. Современные АКБ специального обслуживания не предполагают.

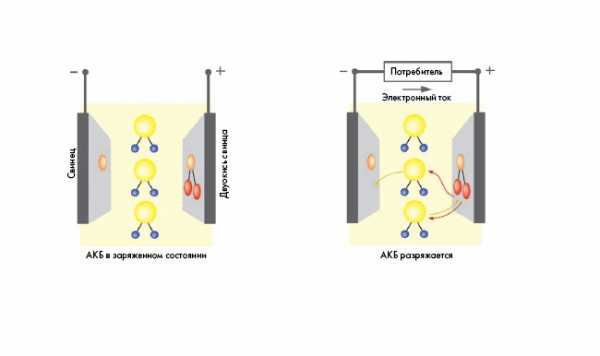

Принцип работы АКБ

Разряд аккумуляторной батареи

В момент разряда АКБ отдает электроэнергию бортовым элементам, нуждающейся в ней. Происходит преобразование химических энергий, накапливающейся в аккумуляторе, в электроэнергию.

С подключенной нагрузкой аккумулятор утрачивает энергию – разряжается: объем дистиллята в составе электролита возрастает, соответственно, доля кислоты в растворе сокращается.

Разряд аккумулятора

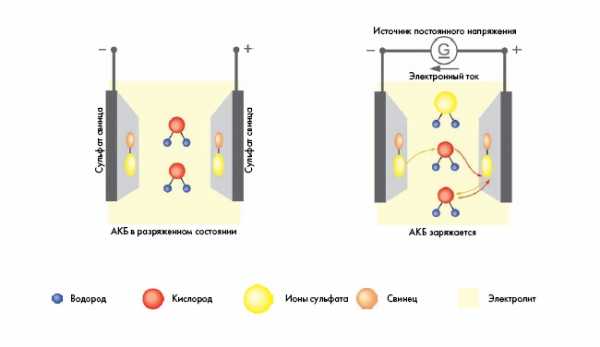

Заряд АКБ

В момент заряда батарея копит энергию (электрическую), преобразующуюся в новую химреакцию. Зарядка может производиться от различных источников:

  • автогенератор;
  • внешний источник/зарядное устройство;
  • посредством выпрямителя.

Зарядка батареи от автогенератора начинается сразу после пуска силового агрегата автомобиля. У современных электромобилей зарядка аккумулятора (12В) осуществляется от высоковольтного источника. В процессе зарядки показатель концентрации кислоты возрастает, химическая энергия возвращается к исходным значениям, а затем вновь преобразуется в электроэнергию.

Заряд аккумулятора

Основные характеристики АКБ

Ёмкость

Данная характеристика обозначает способность батареи отдавать электроэнергию. Расчёт этого значения выполняется умножением показателей силы тока и времени. Единица измерения А/ч. Ёмкость батареи имеет зависимость от конструктивных особенностей (материал, взятый при производстве электродов и сепараторов, их качество, размер и пр.), кроме того от особенностей рабочего раствора (температурный показатель и значение плотности, объем заряженности и режим разряда). Показатель ёмкости существенно понижается при низкой температуре и небольшой плотности рабочей смеси.

Номинальная ёмкость выражает кол-во отдаваемой электрической энергии. Данное значение замеряется при соблюдении следующих условий:

  1. АКБ должна быть заряжена на 100%.
  2. Значение тока равняется 1/20 ёмкости при беспрерывном разряде в течение 20ч.
  3. Электролит должен иметь температуру 25C.
  4. Значение напряжения на выходе должно быть не менее 10,5В.

Это важнейший показатель, определяющий параметры электрооборудования, работающего в авто.

Ток холодной прокрутки (ТХП)

Данная характеристика необходима для определения пусковых свойств батареи при низкой температуре. Оно измеряется при минус 18C с полностью заряженной батарей.

Показатель ТХП не должен снижааться за отметку заданного показателя в течение установленного кол-во времени. Чем больше показатель ТХП, тем проще будет заводиться мотор в зимний период.

Коэффициент заряда (КЗ)

При заряде батареи необходим значительный объем энергии. Он гораздо больше объема, который АКБ отдает. Это связано с потерями в процессе нагрева и сопутствующими химреакциями.

Для полного заряда батареи необходимо 105-110%% электрической энергии, взятой с АКБ.

Напряжение гальванических элементов

Это напряжение между плюсовыми и минусовыми отводами гальванических элементов. На показатель влияет концентрация, а также температура кислоты в рабочей смеси.

У стандартной батареи любой гальванический элемент имеет показатель 2В.

Номинальное напряжение (НН) и напряжение на выводе

В соответствии с действующими стандартами показатель НН одного элемента АКБ равняется 2В. Поскольку элементы соединены последовательным способом, общий показатель напряжения равняется сумме значений всех значений. Отсюда получается общее напряжение батареи 12В.

Напряжение на выводе — показатель напряжения, которое измеряется на отводах полюсов АКБ.

Маркировка АКБ

Напряжение газовыделения

Показатель напряжения заряда, превышение которого провоцирует выделение газа. Данный показатель связан с температурным значением. Для любого элемента он равняется 2,4В. Значит, вся АКБ имеет показатель 14,4В.

Превышение данного показателя ведет к разложению дистиллята, содержащегося в рабочем растворе. Это способствует образованию водорода и кислорода, а при их смешении образуется взрывоопасный газ.

Напряжение холостого хода (НХХ)

НХХ также называют напряжением покоя – это напряжение на отводах при отсутствии нагрузки. После заряда/разряда аккумулятора НХХ меняет показатель.

Окончательный показатель получается лишь при стабильной плотности рабочей смеси.

Потеря воды

При показателе напряжения выше 14,4В дистиллят электролита аккумулятора быстро разлагается и улетучивается. Скорость данного процесса зависит от температурного режима.

Показатель уровня рабочего раствора понижается, процент содержания кислоты возрастает, а период службы АКБ становится меньше. Из-за этого увеличивается вероятность образования искры, что может спровоцировать взрыв батареи.

Отвод газа

Для отвода газов, образованных при химреакциях, в батарее имеется газоотвод. Это обеспечивает направленный отвод газа в определенное место. Вывод газа осуществляется с разных сторон (плюс/минус) — это зависит от места его нахождения в батарее. В некоторых модификациях АКБ предусмотрено 2 отверстия для отвода газа — на обеих сторонах вывода.

Важно! Одно отверстие обязательно герметично закрывается. Если закрыто два отверстия, то аккумулятор «разорвется». Почти у всех сегодняшних батарей отвод газа осуществляется от минусового вывода.

Саморазряд

Процесс, вызванный химреакциями, происходящими внутри батареи. Он происходит даже если к аккумулятору нет подключений внешних потребителей. Показатель зависит от температурного режима и технологических процессов, применяемых при производстве батареи.

Для сведения значения к минимуму в производстве электродов не используют сурьму для сплава со свинцом, заменяя ее кальцием. Это гарантирует наименьшее значение саморазряда в ходе старения. В соответствии с установленными нормативами саморазряд АКБ равен ориентировочно 3% в месяц (0.1% в день).

АКБ в системе автомобиля

Оптимальные условия нагрузок для АКБ

Идеальной нагрузкой для батареи остается нагрузка заряда. В процессе работы генератора питаются все потребители электроэнергии в автомобиле и осуществляется заряд батареи.

Для примера возьмем поездку на машине за городом по трассе в хорошую погоду с большой частотой вращения силового агрегата. В данных условиях генератором производится больше электроэнергии, чем необходимо всем потребителям. Остаток тока полностью уходит на заряд аккумуляторной батареи.

Негативные условия нагрузки для аккумуляторной батареи

Тут для примера приведем противоположные условия – машина едет по городу в холодную с туманом ночь. В этой обстановке вырабатываемой энергии не хватает на питание всех электроприборов сети (у авто включены фары, подогрев/обогрев и пр.). При нехватке производимого тока, для качественного питания потребителей энергия берется с батареи. За счет этого, батарея не только не получает заряд, а напротив, разряжается.

При слишком низких температурных значениях понижается способность батареи получать заряд.

Помните! В морозы частый пуск силового агрегата в коротких поездках отрицательно влияет рабочие характеристики АКБ.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Батарейка — устройство, принцип работы, виды

Батарейка — это слово плотно вошло в нашу повседневную жизнь. Но, к сожалению, сегодня мало кого интересует её история, устройство, её виды. Давайте вместе разберёмся с этими и другими интересными вопросами о батарейке. А точнее «что такое батарейка», «как работает батарейка». Повседневная жизнь не требует каких-то великих усилий для включения телевизора, калькулятора, для нормальной работы настенных часов, для работы компьютерной мыши и так далее. А все благодаря каким-то батарейкам, которые помогают упростить нашу жизнь, помогают сэкономить наше время. Это понимает каждый здравомыслящий человек, но не каждый задаёт себе вопрос: «как из таких маленьких батареек совершается такой объём работы», «как устроены батарейки»… А, между тем, это физика.


    Самые первые прототипы батареек появились ещё в Месопотамии около 2000 лет назад. Состояла она в то время из глиняной вазы, медного и железного стержней, залитыми битумом. Кстати, если такой сосуд залить кислотой (уксусной, серной), то получим напряжение примерно в 1В. Назвали такой прототип «Багдадской батарейкой » в связи с местом, на котором были обнаружены.
   Примерно в 1800 году итальянский физик Алессандро Вольта изобрёл батарейку, которой мы и по сей день продолжаем пользоваться. Кстати, кто не знает что такое батарейка, так это источник питания, который вырабатывает электричество под действием химического процесса. То есть батарейка это гальванический элемент, работающий на химической реакции. Так можно объяснить и детям.

____________________________________________

Возможно, вам будет интересно: Почему батарейки кислые на вкус?

__________________________________________________________________

Как работает батарейка

     Сегодня в магазинах можно увидеть большое количество батареек, они различны по некоторым принципам, но схема работы у них одна. У любой батарейки есть положительный полюс (анод–цинк Zn), отрицательный полюс (катод–марганец Mg) и электролит (может быть сухим, жидким), именно эти элементы и являются основными элементами батарейки. Электрический ток бежит от анода (+) к катоду (—), но между ними обязательно должна быть нагрузка (лампочка, диод, двигатель или что-то ещё). Если нагрузки не будет (соединить «–» с «+» напрямую), то произойдёт короткое замыкание (К.З.).
    Катоды выполняют функцию восстановителя, т.е. принимают электроны от прибывшего анода. Электролит это среда, в которой перемещаются ионы, которые образуются в процессе химической реакции. В процессе работы батарейки постепенно образовываются новые вещества, а электроды постепенно разрушаются — батарейка садится.
    Вот и вся работа батарейки, кстати, все процессы, проходящие в гальваническом элементе, необратимы, то есть заряжать батарейки нельзя. Кратко говоря о работе батарейки: аноднагрузкакатодэлектролит.
    Электролит изначально изготовляли в жидком виде, но это неудобно, так как при переворачивании батарейки она просто не работала. Из-за этого электролит стали загущать, превращать его в сухой вид.

Виды батареек

  • Солевые (угольно-цинковые, марганцево-цинковые) батарейки.

    Изготовляются из пассивного угля и двуокиси марганца, электролит из хлорида аммония и катод из цинка. В перерывах работы элементы питания могут восстанавливаться, т.е. выравнивать локальные неоднородности в композите электролита, вызванных разрядом. Такой процесс немного продлевает срок службы батарейки.

  • Алкалиновые (щёлочные) батарейки

    В отличие от солевых батареек у этих химический элемент электролита —  щелочной электролит. Щёлочные батарейки (алкалин) имеют продолжительный срок хранения, а в процессе эксплуатации напряжение на электродах меняется гораздо меньше, чем у элементов с солевым раствором.

  • Литиевые батарейки — li ion

    Самые современные. В отличие от щёлочных и солевых батареек, в состав катода входит литий (Li – наивысший отрицательный потенциал), в состав анода — различные материалы. Электролит — органический электролит. В связи с такими элементами литиевые батарейки получили большой срок хранения, большую плотность энергии и различную рабочую температуру.

что такое батарейка АА

Что такое батарейка типа АА — пальчиковые.

Что такое батарейка ААА — мизинчиковые (те, что мы привыкли использовать в пультах).

yznavai.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
