Принцип работы датчика температуры двигателя: типы, устройство, принцип работы, схемы подключения

Содержание

типы, устройство, принцип работы, схемы подключения

Контроль температуры повсеместно задействуется в технологических процессах, позволяя выбирать подходящий режим работы или отслеживать изменения состояния материала. Температурный режим одинаково важен как при включении духовки на кухне, так и в доменных печах при плавлении стали, а отклонение от нормальной работы может привести к аварии и травмированию людей. Чтобы избежать неприятных последствий и обеспечить возможность регулирования степени нагрева используется датчик температуры.

Разновидности, устройство и принцип работы

В ходе развития и совершенствования технологий датчик температуры, как измерительное приспособление, претерпел множественные изменения и модернизации. Благодаря чему сегодня они представлены в большом разнообразии, которые можно разделить по нескольким критериям. Так, в зависимости от способа передачи и отображения данных об измерениях температуры они подразделяются на цифровые и аналоговые.

Цифровые устройства являются более современным решением, так как информация в них отображается на дисплее и передается по электронным каналам коммуникации, аналоговые имеют циферблатное отображение данных, электрический или механический способ передачи измерений.

В зависимости от принципа действия все датчики можно подразделить на:

  • термоэлектрические;
  • полупроводниковые;
  • пирометрические;
  • терморезистивные;
  • акустические;
  • пьезоэлектрические.

Термоэлектрические

В основе работы термоэлектрического датчика лежит принцип термопары (см. рисунок 1) – у всех металлов существует определенная валентность (количество свободных электронов на внешних атомарных орбитах, не задействованных в жестких связях). При воздействии внешних факторов, сообщающих свободным электронам дополнительную энергию, они могут покинуть атом, создавая движение заряженных частиц. В случае совмещения двух металлов с различным потенциалом выхода электронов и последующим нагреванием места соединения возникнет разность потенциалов, получившая название эффекта Зеебека.

Рис. 1. Устройство термопары

На практике применяется несколько разновидностей термоэлектрических датчиков температуры, так, согласно п.1.1  ГОСТ Р 50342-92 они подразделяются на:

  • вольфрамрений-вольфрамрениевые (ТВР) – применяется в средах с большой рабочей температурой порядка 2000°С;
  • платинородий-платинородиевые (ТПР) – отличаются высокой себестоимостью и высокой точностью измерений, применяются я в лабораторных измерениях;
  • платинородий-платиновые (ТПП) – оснащаются защитной трубкой из металла и керамической изоляцией, обладают высоким температурным пределом;
  • хромель-алюмелевые (ТХА)  — широко применяются в промышленности, способны охватывать диапазон температуры до  1200°С, используются в кислых средах;
  • хромель-копелевые (ТХК) –  характеризуются средним температурным показателем, монтируются только в неагрессивных средах;
  • хромель-константановые (ТХК) — актуальны для газовых смесей и разжиженных аэрозолей нейтрального или слабокислого состава;
  • никросил-нисиловые (ТНН) – применяются для устройств среднего температурного диапазона, но обладают длительным сроком эксплуатации;
  • медь-константановые (ТМК) – характеризуется наименьшим пределом измерений до 400°С, но отличается устойчивостью к влаге и некоторым категориям агрессивных сред;
  • железо-константановые (ТЖК) – применяются в среде с разжиженной атмосферой или вакуумного пространства.

Такое разнообразие температурных датчиков на основе термопары позволяет охватывать любые сферы человеческой деятельности.

Полупроводниковые

Изготавливаются на основе кристаллов с заданной вольтамперной характеристикой. Такие датчики температуры работают в режиме полупроводникового ключа, аналогично классическому биполярному транзистору, где степень нагревания сравнима с подачей потенц

принцип работы и на что влияет

Датчик температуры охлаждающей жидкости осуществляет измерения температуры антифриза в автомобиле. Благодаря показаниям измерителя активируется или оптимизируется работа охлаждающей системы движка. Это устройство есть в любых автомобилях любых марок, будь то нива шевроле или опель астра.

 Загрузка …

Во многих машинах устройства могут быть взаимозаменяемы или, проще говоря, одними и теми же для разных моделей. Так, например датчик температуры охлаждающей жидкости 2107 является таким же, как и датчик температуры охлаждающей жидкости 2114, аналогично им устроены и форд фокус 1 с форд фокус 2. Температурный датчик используется, в том числе для регулирования температуры охлаждающей жидкости камаз, или иных большегрузов.

Датчик температуры охлаждающей жидкости 2107

На что влияет работа измерителя?

Датчик температуры охлаждающей жидкости проще всего рассмотреть на наглядном примере. Возьмем два одинаковых рено дастер. Один рено дастер обозначим – j, а другой – h при этом второй будет иметь неисправный датчик температуры охлаждающей жидкости. Сделаем акцент на работе двигателя, поэтому отправим их по одному маршруту с неровной дорогой, в гору и с горы в жаркий день. В результате получаем всевозможные проблемы, связанные с аварийной температурой охлаждающей жидкости выясняем принцип работы детектора и механический потенциал частей автомобиля с работающей и не работающей системой.

  • Оба автомобиля ехали с примерно одной скоростью, но прибыли на место в разное время. Так пока j ехал с автоматической регулировкой мощности охлаждения, он не беспокоился о возможном перегреве. В то время как h двигался с постоянной скоростью даже в гору, но при работе машины под палящим солнцем беспокоился о возможном закипании и то и дело останавливался, чтобы осмотреть движок.
  • В конце пути j потратил топлива на 30% меньше чем h в результате того что системы охлаждения h работали даже когда этого не требовалось.
  • В пути водитель j ехал в комфортных условиях представляя себя если не в ауди а6 то как минимум близко к нему. В то время как водитель h чувствовал себя в старенькой ауди 80 или в видавшей виды шевроле лачетти. Иными словами комфорт от автомобиля своего класса у одного из водителей был выше обычного, а у другого заметно ниже.
  • Если пустить машины проехать так тысячу километров, то в результате получим сильно изношенную h и запылившуюся, но в исправном состоянии j.

Аналогичным образом работают и датчики других машин, будь то гольф или матиз. Хваленый всеми критиками фольксваген пассат б3 никогда не даст того же качества работы и уровня комфорта, не работай у него исправно измеритель охлаждающей жидкости фольксваген установленный в нем.

Важно помнить, что даже похожие автомобили разных производителей как, например чери амулет и дэу нексия имеют разные измерители. Несмотря на то, что по сути своей измерители делают одну и ту же работу, отличаются они по типу монтажа, устройству двигателя и системы охлаждения. Именно поэтому следует читать паспорт автомобиля и четко знать какая модель запасной части ему подойдет, и не пытаться вставить в чери купленный на днях 96182634 датчик температуры.

Как же устроен датчик указателя температуры охлаждающей жидкости?

По сути своей вся работа устройства заключена в его чувствительном элементе измеряющем температуру, и в его подключении непосредственно к автоматике автомобиля или приборной панели для прямого извещения водителя о текущем состоянии антифриза.

Помните о своевременном пополнении бака охлаждающей жидкости. Если чувствительный элемент устройства потеряет соприкосновение с жидкостью, он перестанет корректно работать.

Замена датчика температуры охлаждающей жидкости производится на всех автомобилях, примерно одинаково:

  1. отключаются провода от измерителя;
  2. сливается антифриз при необходимости;
  3. откручивается устаревший и вкручивается новый детектор со свежим уплотнителем;
  4. заливается обратно антифриз, и подключаются обратно провода;
  5. проверка работы собранной системы с заведенным двигателем, и готово.

Основные признаки неисправности дтож замечаются в самопроизвольной остановке мотора. В слишком длительном прогревании движка. Постоянный выход показаний за оптимальные значения. Как уже говорилось это значительно увеличение расхода топлива. В целом снижение управляемости транспорта, а также слишком темный выхлопной дым.

Хотя в целом диагностика проблемы это еще не нахождение ее точного местонахождения. Нередко бывает неверная работа детектора в результате проблем с электронной цепью авто. Слишком маленькое количество антифриза, или полный выход из строя радиатора в результате того что туда заливали обычную воду, и он попросту весь проржавел и заполнился тяжелым осадком.

Рекомендуем купить

Подводя итог

Датчик температуры охлаждающей жидкости является важнейшим элементов автомобиля обеспечивающим его работу. Таких измерителей много, отвечающих и за выхлоп, и за климат внутри или за пределами салона. Все они являются своего рода нейронной сетью автомобиля. Рецепторы, которые сигнализируют о заболеваниях. Рецепторы что автоматизируют работу системы. Избавляют от перегрева или переохлаждения. Как заботливая мать говорят, когда нужно надеть шапку.

Недаром автомобиль так любят везде. Он сравнивается с живым существом. С ним говорят как с живым, ухаживают, награждают и наказывают. Автомобиль же говорит в ответ, в ответ на ухаживания за ним ухаживает за водителем. Награждает за награждение, наказывает за наказание. Если водитель допустил поломку, не исправил ее, попустительствовал, поломка обязательно пойдет дальше. Маленький неисправный измеритель может с легкостью стать смертью для всего автомобиля, а может даже и для водителя, если поломка произойдет на трассе.

Так что же такое дтож? Следует ли за ним следить? Что у него общего с другими автомобилями? На все эти вопросы ответы даны. Этот рецептор, возможно, та самая часть, что объединяет все существующие автомобили. Пока не придумали в корне иных систем охлаждения, не придумали движков совершенно иного уровня. Дтож будет объединять все авто от малого до большого.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Автомобильные приборы измерения температуры.


Приборы измерения температуры




Общие сведения о приборах для измерения температуры

Для контроля эффективной работы систем и агрегатов автомобиля необходимо знать их температурный режим. При эксплуатации, например, непрогретого двигателя резко снижаются его мощностные и экономические показатели, а его перегрев ведет к снижению ресурса или возникновению неисправностей, вплоть до полного отказа из-за заклинивания деталей цилиндропоршневой группы.

Для контроля температурного режима работа узлов и агрегатов на автомобиле применяются дистанционные термометры и сигнализаторы температуры, датчики которых устанавливают в контролируемой среде, а указатели — на приборной панели автомобиля в кабине водителя.

По принципу действия приборы для измерения температуры делятся на механические, электромеханические и электрические. К механическим приборам относятся жидкостные (обычно ртутные) и манометрические термометры. Механические термометры обычно используются для измерения относительно низких температур и в конструкции автомобилей не применяются.

В автомобильной технике для измерения температуры рабочих сред и элементов конструкции чаще применяются термобиметаллические импульсные и логометрические температурные приборы, которые можно объединить общим названием – термоэлектрические приборы.

В импульсных термобиметаллических термометрах используется эффект деформации, возникающий при нагреве пластины, спаянной из двух разнородных металлов или сплавов (биметаллическая пластина).

Работа термоэлектрических термометров логометрического типа основана на термоэлектрическом эффекте, возникающем при нагревании места спая двух проводников из неоднородных металлов или сплавов (терморезистора). Если два других конца проводников замкнуть, то под действием термоЭДС нагреваемого спая в образовавшейся цепи возникает электрический ток, величина которого зависит от степени нагрева места спая.

Спаянную или сваренную пару из двух разнородных металлов или сплавов называют термопарой или терморезистором. Обычно для измерения относительно низких температур (до 600 ˚С) в машиностроении применяют хромель-копелевые (ХК) термопары, а для измерения высоких температур (до 1000 ˚С) – хромель-алюмелевые (ХА) термопары. Существуют также и другие типы термопар.

***

Устройство термобиметаллического импульсного термометра

Термобиметаллический импульсный термометр состоит из датчика и стрелочного указателя.

Общее устройство указателя и схема работы импульсной системы показаны на рис. 1.

Рис. 1. Импульсная система: а — устройство указателя; б — схема импульсного измерителя температуры:
1 — стрелка; 2 — спираль указателя; 3П-образная термобиметаллическая пластина; 4 — регулировочный сектор; 5 — упругая пластина; 6 — спираль датчика; 7 — биметалл датчика; 8 — контакты

Датчик термобиметаллического импульсного термометра (рис. 2) представляет собой латунный тонкостенный баллон 9, закрепленный в корпусе 6. Термобиметаллическая пластина 3 баллона закреплена на изоляторе 8 основания. На термобиметаллическую пластину намотана нагревательная обмотка 4, один конец которой соединен с контактом 2, а второй через контактор

5 подходит к выводному зажиму 7. Неподвижный контакт 1 соединен с корпусом 6 датчика.

Рис. 2. Датчик термобиметаллического импульсного термометра: 1 и 2 — контакты; 3 — термобиметаллическая пластина; 4 — обмотка; 5 — контактор; 6 — корпус; 7 — зажим; 8 — изолятор; 9 — баллон Рис. 3. Терморезисторный датчик температуры: 1 — баллон; 2 — зажим; 3 — пружина; 4 — терморезистор

Указатель термобиметаллического термометра по своей конструкции и принципу действия аналогичен термобиметаллическому указателю давления (рис. 1).

***



Устройство логометрического термометра

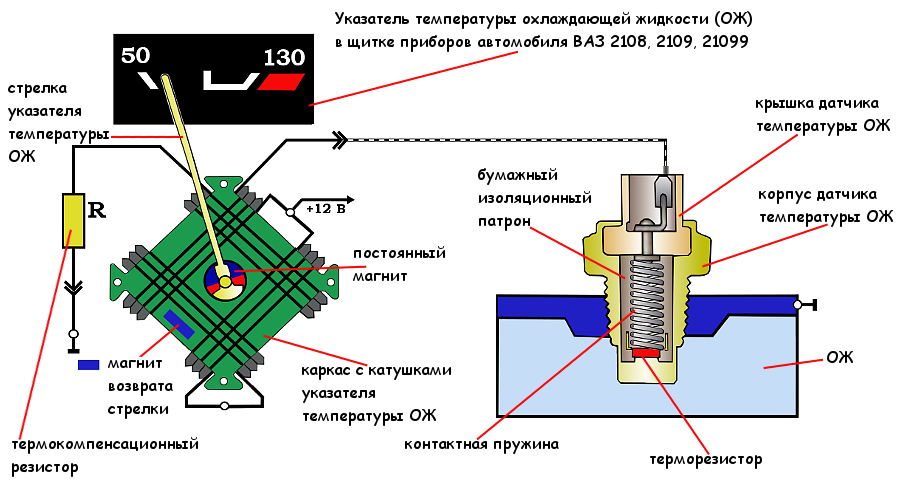

Логометрические термометры, также как и манометры состоят из датчика и указателя. Конструкция и принцип действия указателя логометрического термометра аналогичны конструкции указателя давления

Терморезисторный датчик к температуры (рис. 3) представляет собой латунный баллон 1, к плоскому донышку которого с помощью токоведущей пружины 3 прижат терморезистор 4, выполненный в виде таблетки.
Пружина 3 верхним концом соединена с зажимом 2 датчика и изолирована от стенки баллона специальной втулкой.
Сопротивление терморезистора значительно уменьшается при повышении температуры, что приводит к увеличению силы тока, проходящего через измерительные индукционные катушки логометрического указателя.

***

Сигнализаторы аварийной температуры

Применение на автомобиле дистанционного стрелочного термометра не гарантирует, что внезапное нарушение теплового режима двигателя будет сразу замечено водителем. Поэтому в дополнении к стрелочному термометру устанавливают сигнализатор аварийной температуры.

При этом если система охлаждения двигателя жидкостная, датчик сигнализатора температуры устанавливают в верхний бачок радиатора, а если на автомобиле двигатель с воздушным охлаждением (например, автомобили «ЗАЗ», «ЛуАЗ»), то датчик сигнализатора аварийной температуры устанавливают в смазочную систему и по температуре масла судят о температурном режиме двигателя.

Сигнализаторы применяют также для контроля температуры масла в автоматической коробке передач. Все используемые на автомобилях датчики сигнализаторов аварийной температуры биметаллические.

Конструкция датчика сигнализатора аварийной температуры охлаждающей жидкости, применяемого на автомобилях марки «КамАЗ», приведена на рис. 4 .
Датчик имеет массивный латунный корпус 7, на дне которого под прижимной шайбой

6 находится петлеобразная термобиметаллическая пластина 1 с контактом 5. В выводном зажиме 3, изолированном от корпуса 7, по резьбе можно перемещать тарельчатый контакт 4, тем самым устанавливая температуру замыкания контактов.

Рис. 4. Датчик сигнализатора аварийной температуры: 1 — термобиметаллическая пластина; 2 — изолятор; 3 — зажим; 4 — тарельчатый контакт; 5 — контакт; 6 — прижимная шайба; 7 — корпус

При достижении температуры охлаждающей жидкости 92…98 ˚С термобиметаллическая пластина разгибается и замыкает контакты 5 и 4, что приводит к включению контрольной лампочки на приборной панели.

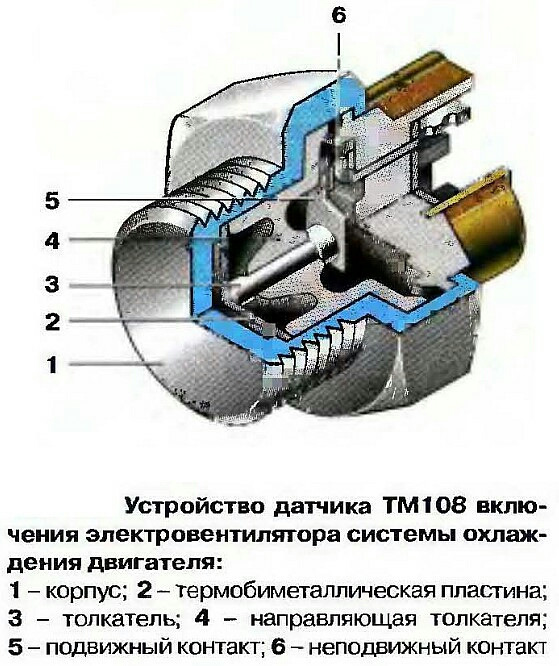

Аналогичную конструкцию имеют датчики аварийного включения вентилятора системы охлаждения в современных автомобилях с электрическим приводом вентилятора. Основное отличие этих датчиков от рассмотренных выше заключается в наличии двух контактных выводов вместо одного.

***

Приборы для измерения уровня топлива


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Что такое датчик температуры охлаждающей жидкости?

Каждый водитель знает, что охлаждающая жидкость / антифриз необходимы для поддержания оптимальной температуры двигателя. Но как системы охлаждения узнают, что двигатель работает при нужной температуре?

В этом руководстве мы более подробно рассмотрим датчики температуры охлаждающей жидкости, предоставив информацию о том, что они делают и как работают, а также пошаговые инструкции по самостоятельной диагностике и замене неисправного датчика.

Что такое датчик температуры охлаждающей жидкости и как он работает?

Датчик температуры охлаждающей жидкости (CTS) (также известный как датчик ECT или ECTS (датчик температуры охлаждающей жидкости двигателя) используется для измерения температуры смеси охлаждающей жидкости / антифриза в системе охлаждения, показывая, насколько сильно нагревается двигатель испускает.Датчик работает с ЭБУ автомобиля, постоянно контролируя температуру охлаждающей жидкости, чтобы убедиться, что двигатель работает при оптимальной температуре.

Чтобы получить точное значение текущей температуры двигателя, ЭБУ посылает стабилизированное напряжение на CTS. Сопротивление датчика зависит от температуры, таким образом ЭБУ может отслеживать изменения температуры. ЭБУ использует это показание для расчета температуры охлаждающей жидкости и, исходя из этого, регулирует впрыск топлива, топливную смесь и угол зажигания, а также управляет включением и выключением электрического вентилятора системы охлаждения. Эта информация также используется для отправки точных показаний температуры двигателя на датчик на приборной панели.

Как определить неисправный датчик температуры охлаждающей жидкости

Как и любой другой компонент под капотом, датчики температуры охлаждающей жидкости могут со временем выйти из строя. Неисправный датчик может привести к возникновению ряда проблем, включая перегрев и снижение производительности двигателя. Вот почему так важно знать, как определить признаки неисправности или неисправности датчика температуры, прежде чем это может вызвать дополнительные проблемы, устранение которых может оказаться более дорогостоящим.

Начните с осмотра самого устройства, чтобы проверить его состояние, поскольку на датчиках / прокладках / разъемах могут образоваться трещины при длительном использовании и постоянном изменении температуры. CTS обычно находится в передней части автомобиля, рядом с корпусом термостата или на радиаторе. Хотя визуальная проверка может помочь диагностировать некоторые неисправности, не все проблемы с CTS проявляют видимые симптомы.

Ниже мы перечисляем другие признаки и симптомы, которые могут указывать на проблему с CTS:

  • Нерегулярные показания прибора на приборной панели (должно быть 88-90 ° C при прогретом двигателе)
  • Перегрев двигателя (выделено приборной панелью) датчик)
  • Проверьте световой сигнал двигателя на приборной панели
  • Грубый звук двигателя на холостом ходу
  • Ограниченная производительность (вызванная ошибочным расчетом ECU богатой топливной смеси)
  • Низкая экономия топлива

Если есть какие-либо сомнения относительно того, какой компонент неисправен под капотом , отнесите машину к профессиональному механику для полной диагностики.

Как заменить датчик температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости — это простой процесс для любого, кто знаком с компонентами двигателя, и ее можно выполнить прямо на вашем диске. Следующие шаги демонстрируют, как заменить неисправный датчик температуры охлаждающей жидкости в вашем автомобиле.

Шаг 1: Найдите датчик

CTS обычно направлен к передней части двигателя, рядом с радиатором или корпусом термостата.Поскольку это небольшой компонент, который часто располагается ниже в моторном отсеке, вам может потребоваться свет или фонарик, чтобы найти его. Снятие крышки двигателя также может помочь вам найти ее, если она находится рядом с корпусом термостата.

Шаг 2: Отсоедините соединительный кабель от клеммы.

CTS подключается к ЭБУ с помощью разъема, который вам необходимо отсоединить и удалить. Делайте это осторожно, так как пластиковый разъем и проводка часто могут быть хрупкими, и в случае их поломки потребуется полная замена. Отсоедините разъем и отложите кабель в сторону, чтобы он не мешал.

Шаг 3: Ослабьте и снимите старый датчик

Датчики охлаждающей жидкости установлены как свеча зажигания, поэтому вам нужно открутить ее, чтобы снять. Используя глубокий патрон и трещотку, осторожно ослабьте датчик против часовой стрелки, не прилагая слишком большого усилия. Распыление спрея может помочь освободить застрявшие датчики. Когда датчик ослаблен, отвинтите его вручную и выньте из гнезда. В этот момент, вероятно, вытечет охлаждающая жидкость, поэтому приготовьте новую, чтобы заменить ее, или рассмотрите возможность слива охлаждающей жидкости, если требуется.

Шаг 4. Установите новый датчик

Используя тряпку или ткань, очистите место от пыли и мусора, которые могут повлиять на работу нового CTS. Вставьте новый датчик в резьбу и поверните вручную по часовой стрелке, убедившись, что датчик плотно сидит в гнезде. Затем с помощью динамометрического ключа затяните датчик до величины, указанной в инструкциях производителя.

Шаг 5: Восстановите соединительный кабель

После того, как новый датчик будет на месте, остается только подсоединить кабель.Убедитесь, что разъем чистый и на нем нет мусора, затем осторожно вставьте его в новый датчик, осторожно затянув все зажимы, чтобы обеспечить хорошее соединение с клеммой. Чтобы убедиться, что новый датчик работает, запустите двигатель и, когда он нагреется, следите за указателем температуры на приборной панели, чтобы убедиться, что поддерживается правильная температура.

Продукты для ухода за автомобилями Prestone протестированы в экстремальных условиях, поэтому вы можете быть уверены, что они обеспечивают долговечность при повседневном вождении.Для получения дополнительной информации посетите домашнюю страницу Prestone .

Поделиться:

Как проверить и заменить датчик температуры двигателя


Датчик температуры охлаждающей жидкости двигателя (CTS или ECT), как и все датчики на двигателе, имеет решающее значение для правильной работы двигателя.

Это руководство по тестированию и замене датчика температуры, если он неисправен.

Несмотря на то, что у каждого автомобиля будет свое местоположение для датчика, основная информация ниже будет одинаковой для большинства автомобилей или грузовиков.

Признаки неисправности датчика температуры охлаждающей жидкости двигателя
Самая распространенная проблема неисправной ECT — это перегрев автомобиля.

Это связано с тем, что ECT управляет включением и выключением вентилятора.

Плохая ECT также может привести к резкому холостому ходу двигателя, пропускам зажигания или плохой работе.

Другие неисправные компоненты также могут вызывать эти симптомы, поэтому тестирование датчика — лучший способ определить, что он неисправен.

Как работает датчик температуры
ECT — это термистор, который изменяет сопротивление в зависимости от температуры.

Более высокие температуры уменьшают сопротивление при повышении температуры.

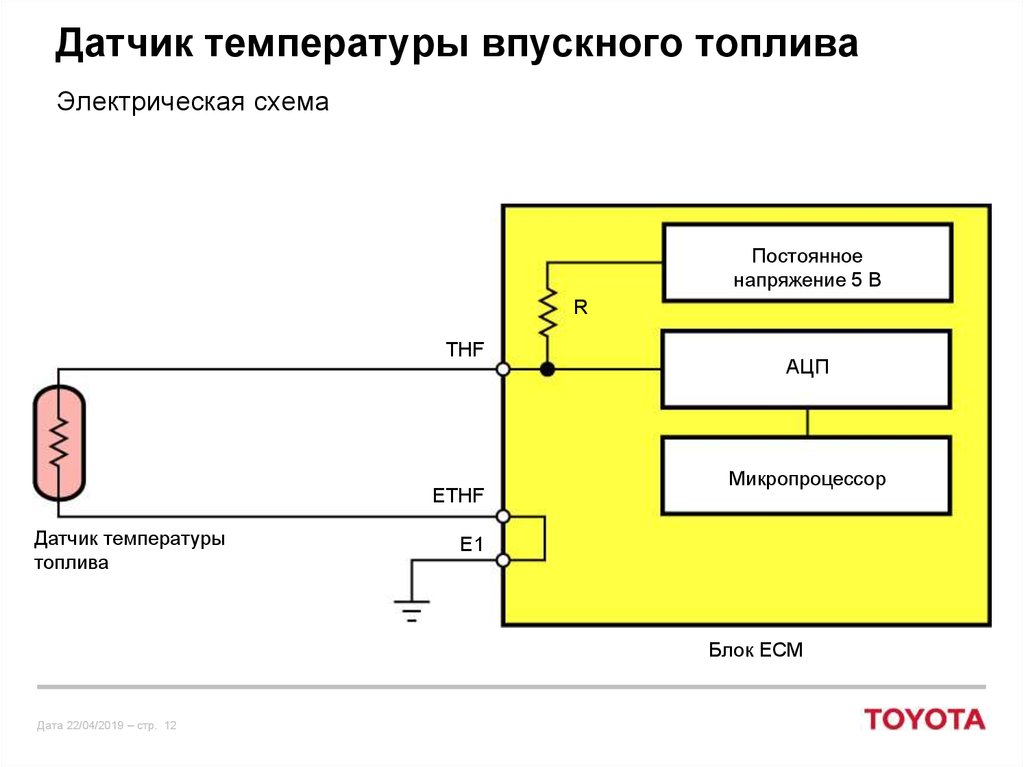

Напряжение на двух проводах ECT сообщает компьютеру, когда следует регулировать температуру.

Сигнал 5 Вольт пойдет на датчик по 1 проводу, а другой провод отправит сигнал на бортовой компьютер.

Сопротивление термистора уменьшается по мере прогрева двигателя, что позволяет пропускать напряжение.

Как только напряжение проходит через ECT, между двумя проводами устанавливается соединение, о котором компьютер предупреждает 5-вольтовым постоянным током.

Как только компьютер получает 5 вольт, он начинает регулировать температуру, обычно путем включения вентилятора.

Расположение датчика температуры охлаждающей жидкости
Чаще всего датчик температуры охлаждающей жидкости располагается рядом с термостатом, но это может варьироваться.

Лучший способ найти это место — это поискать в Картинках Google или купить руководство для своего автомобиля или грузовика.

Датчик температуры охлаждающей жидкости Цена
Цены также могут варьироваться в зависимости от автомобиля.

Большинство из них меньше 20-30 долларов.

Пример ECT на Amazon
ACDelco 213-928 GM Многоцелевой датчик температуры оригинального оборудования


Как проверить датчик температуры охлаждающей жидкости
Сканер OBD2 можно использовать для сканирования любых кодов, которые может иметь транспортное средство.

Код P0115 часто выдается при плохой ECT, но автомобили могут выдавать любой температурный код с плохой ECT.

Иногда также отображается другой код, например код P0125, который означает недостаточную температуру охлаждающей жидкости и связан с ECT.

Другая распространенная ошибка — это код P0128 — Температура охлаждающей жидкости ниже регулируемой температуры термостата.

Имейте в виду, что коды, связанные с температурой, могут быть чем-то другим, если ECT — только одна часть системы охлаждения.

ECT — это один из компонентов, который необходимо протестировать или заменить, чтобы убедиться, что это проблема или проблема в другом месте.

1…
Сначала убедитесь, что на жгут проводов подается напряжение, так как плохой жгут или обрыв провода могут вызвать те же симптомы, что и плохой ECT.

Чтобы проверить жгут проводов на наличие напряжения, поверните ключ в положение ВКЛ. И используйте мультиметр для измерения 5 В постоянного тока.

Напряжение может немного отличаться, но должно быть около 5 вольт.

Если вы хорошо прочитали, жгут проводов в порядке, переходите к проверке самого датчика охлаждающей жидкости двигателя.

Если у вас нет хороших 5 вольт, прочтите, что жгут неисправен или провод может где-то порезаться.

(Можно провести тест на непрерывность, чтобы проверить провод, идущий обратно к компьютеру.)

2…
Датчик можно проверять, находясь в автомобиле, если к нему можно дотянуться с помощью мультиметров.

Первое испытание следует проводить при холодном двигателе.

Чтобы проверить его с помощью измерителя, установите его на Ом, чтобы получить показание сопротивления.

Используйте провода мультиметра, чтобы прикоснуться к двум контактам на ECT, где были вставлены разъемы жгута.

Хорошее показание при холодном двигателе должно быть между 1,5 и 2 Ом. Если показания не отображаются, значит датчик неисправен.

Иногда датчик все еще может давать показания, но работает некорректно. Чтобы проверить это, выполните те же считывания, но с прогретым двигателем.

Когда двигатель прогрет, сопротивление должно падать. Если он не падает, значит датчик неисправен и требует замены.

Замена датчика температуры охлаждающей жидкости
Замена ECT — это простой процесс, когда его откручивают с места с помощью гаечного ключа.

Ремень безопасности, конечно же, необходимо будет снять, и гаечный ключ правильного размера ослабит его, позволяя выкручиваться.

Это будет зависеть от того, где находится ECT, насколько сложно его удалить. Труднодоступные места затруднят удаление, а легкодоступные места значительно упростят работу.

Новый датчик просто прикручивается к тому же месту. На резьбу нового ECT следует нанести высокотемпературный герметик, чтобы обеспечить надлежащее уплотнение без утечек.

Резюме
Тестирование ECT — простая задача, которую может выполнить любой механик на заднем дворе.

Любой дешевый мультиметр можно использовать для проверки устройства и определения его неисправности.

Раньше некоторые механики-самоделки переставляли жгут проводов, чтобы послать на компьютер сигнал 5 вольт.

В некоторых случаях перемычка проводов может работать, но имейте в виду, что это может повредить чувствительный компьютер.

Кроме того, перемыкание проводов жгута не является постоянным решением, так как оно не регулирует температуру должным образом.

Сообщите нам свои мысли ниже в комментариях.






5 Признаков неисправности датчика температуры охлаждающей жидкости (и стоимость замены в 2021 г. )

Последнее обновление 2 декабря 2020 г.

В современных автомобилях используется тщательно продуманная сеть датчиков, модулей и проводов, помогающих двигателю достичь максимальной эффективности работы .Датчики, содержащиеся в этой сети, контролируют ряд значений, связанных с критической работой двигателя, и передают данные в соответствующие модули для интерпретации.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Однако, как это часто бывает с любыми электронными компонентами, датчики иногда выходят из строя. Когда один из бортовых датчиков двигателя выходит из строя, существует вероятность появления множества симптомов, которые часто различаются по степени тяжести.

Одним из таких датчиков, который может выйти из строя, является датчик температуры охлаждающей жидкости двигателя. Прочтите, чтобы узнать о симптомах неисправного датчика температуры охлаждающей жидкости и о средней стоимости замены.

Как работает датчик температуры охлаждающей жидкости двигателя

В двигателях внутреннего сгорания используется охлаждающая жидкость для регулирования рабочих температур двигателя. Охлаждающая жидкость проходит через головки цилиндров и блок двигателя, где она забирает тепло, которое образуется как побочный продукт процесса сгорания.

Охлаждающая жидкость затем направляется в радиатор, где входящий воздушный поток рассеивает тепло, накопленное в охлаждающей жидкости. Как следует из названия, датчик температуры охлаждающей жидкости автомобиля отслеживает температуру охлаждающей жидкости, протекающей по двигателю.

Затем эта информация передается в ECM (модуль управления двигателем) транспортного средства, где она используется в качестве входных данных при определении того, как лучше всего регулировать различные функции двигателя. Эти функции включают в себя дозирование топлива, работу системы рециркуляции отработавших газов и включение вентилятора.

В большинстве автомобилей датчик температуры охлаждающей жидкости находится рядом с термостатом двигателя. На многих автомобилях последних моделей этот датчик часто ввинчивается в сам корпус термостата.

Для более подробного технического объяснения того, как работает датчик, посмотрите это видео:

Признаки плохой температуры охлаждающей жидкости

Со временем датчики температуры охлаждающей жидкости во многих транспортных средствах имеют тенденцию выходить из строя. В большинстве случаев это происходит в результате потери целостности внутри самого датчика.

Когда это происходит, на ECM транспортного средства отправляется ложное значение температуры, что приводит к неправильной реакции системы. В результате несколько симптомов часто проявляются очень быстро.

Ниже приведены 5 наиболее распространенных симптомов, связанных с неисправностью датчика температуры охлаждающей жидкости двигателя.

# 1 — Контрольная лампа двигателя

Одним из наиболее распространенных симптомов, связанных с отказом датчика температуры охлаждающей жидкости двигателя, является внезапное появление контрольной лампы двигателя.По своей природе бортовая система диагностики автомобиля хранит коды неисправностей, связанные с отказами многих компонентов и проблемами, связанными с электрическими цепями.

Если ECM транспортного средства обнаруживает выдачу нерациональных данных от одного из его датчиков, загорается лампа проверки двигателя. Этот индикатор будет гореть до тех пор, пока не будет сброшен код ошибки или пока не будет устранена соответствующая неисправность.

# 2 — Низкая экономия топлива

Другой симптом, обычно связанный с отказом датчика температуры охлаждающей жидкости, — это низкая экономия топлива.

Это связано с тем, что обратная связь датчика температуры охлаждающей жидкости играет жизненно важную роль в расчетах подачи топлива и времени. Чаще всего неисправный датчик температуры охлаждающей жидкости двигателя неправильно отражает показания температуры холода.

Когда датчик температуры охлаждающей жидкости посылает сигнал о постоянном охлаждении, ECM автомобиля пытается компенсировать это состояние, дозируя больше топлива, чем необходимо. В конечном итоге это отражается более частыми поездками на помпу.

# 3 — Выход выхлопных газов темного цвета

Как уже упоминалось ранее, неисправный датчик температуры охлаждающей жидкости, который по умолчанию показывает постоянно холодные показания, обычно приводит к перерасходу топлива в двигатель (также известному как «богатый» режим). В результате избыток несгоревшего топлива проходит вниз по потоку, где он часто попадает в выхлопную систему.

Когда этот избыток топлива сгорает в выхлопной системе автомобиля, в качестве побочного продукта образуется дым темно-серого или черного цвета. В тяжелых случаях этот дым может стать очень плотным и заметным для всех, кто находится поблизости.

# 4 — Перегрев двигателя

Одним из самых серьезных симптомов неисправности датчика температуры охлаждающей жидкости является перегрев двигателя. В то время как некоторые автомобили используют дополнительный датчик температуры для регулирования работы вентилятора, подавляющее большинство марок и моделей полагаются на датчик температуры охлаждающей жидкости двигателя для поддержания этой функции.

При выходе из строя датчика температуры охлаждающей жидкости двигателя этого типа часто выходит из строя вентилятор двигателя автомобиля. В результате температура двигателя начинает резко возрастать, что может привести к повреждению других компонентов.

Связано: потеря охлаждающей жидкости, но отсутствие видимых утечек? (Вот что это означает)

# 5 — Жесткий запуск при определенных температурах

Хотя это не так часто, как другие симптомы, состояние жесткого запуска иногда проявляется неисправным датчиком температуры охлаждающей жидкости. В большинстве случаев это состояние проявляется только тогда, когда двигатель транспортного средства имеет определенную температуру, будь то горячий или холодный.

В большинстве случаев это результат того, что датчик постоянно выдает горячие показания, даже когда двигатель действительно холодный.В результате это обычно приводит к обеднению, которое экспоненциально увеличивает время проворачивания.

Стоимость замены датчика температуры охлаждающей жидкости двигателя

Стоимость замены датчика температуры охлаждающей жидкости может значительно варьироваться от одной модели автомобиля к другой.

В то время как датчики температуры охлаждающей жидкости, имеющиеся на многих автомобилях, относительно просто заменить, другие могут быть довольно труднодоступными. Фактическая стоимость, связанная с покупкой датчика температуры охлаждающей жидкости, также может варьироваться в зависимости от автомобиля.

В среднем стоимость датчика температуры охлаждающей жидкости составляет от 20 до 80 долларов, а стоимость рабочей силы — от 50 до 250 долларов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
