Принцип работы дроссельной заслонки на инжекторном двигателе: Что такое дроссельная заслонка в автомобиле? Устройство, как выглядит, принцип работы, для чего служит

функции, принцип работы и регулировка

Для чего двигателю воздух

Вся работа двигателей внутреннего сгорания основана на горении. Как известно для горения топлива необходим газ, который будет выполнять роль окислителя. В нашем случае этим газом будет выступать кислород, который содержится в воздухе. При смешивании этого газа с топливом – получится смесь, которая легко воспламенится в цилиндрах двигателя. В бензиновых двигателя, воспламенению поспособствует искра свечи, а в дизельных двигателях – образование высокого давления при сжатии этой смеси в цилиндре за счёт хода поршня.

Виды дроссельных заслонок

Заслонки, которые открывают поток воздуха двигателю, присутствуют в любых системах впрыска. В отличие от карбюратора в котором заслонка встроена, на инжекторе заслонка сделана более технологично, и является отдельным узлом, ее называет дроссельной заслонкой.

Различают два вида заслонок:

1. Механическая
2. Электрическая

Дроссельная заслонка открывается, когда Вы нажимаете на педаль газа. В механическом исполнении дросселя, педаль газа связана с заслонкой с помощью тросика или тяги. При нажатии на педаль тросик сдвигает собачку дросселя, и заслонка открывается.

На современных автомобиля, часто можно увидеть аббревиатуру ЕГАЗ. Это значит, что используется электронная педаль газа, и электронная дроссельная заслонка.

Принцип действия такой заслонки отличается от механической, тем что заслонку двигает не тросик или тяга, а электромотор, который получает данные от ЭБУ автомобиля. В ЭБУ данные приходят от электронной педали газа.

Считается, что система ЕГАЗ позволяет экономить топливо, но на практике это практически не заметно, зато отзывчивость педали газа намного хуже.

Зачем чистить дроссельную заслонку

Чистить дроссельную заслонку необходимо для того, чтобы двигатель автомобиля мог принимать чистый воздух без каких-либо препятствий которые образуются в виде отложений на стенках. Образованию этих отложений способствует:

• Грязный воздух. Конечно, же во всех автомобиля есть воздушный фильтр. Весь свой срок эксплуатации он фильтрует всасываемый воздух двигателем. Но к сожалению, он фильтрует только крупные частицы пыли в виде абразива, самым же мелки удается пройти сквозь него, какая-то часть сгорает в двигателе, а какая-то оседает на дроссельной заслонке и ее узлах.
• Картерные газы. На современных автомобиля, картерные газы, отчищаются от масла в специальном узле – маслоотделителе. В дальнейшем они попадают обратно в двигатель через впуск, а именно дроссельную заслонку.
• Отработавшие газы. С каждым годом нормы экологичности становятся все более жесткими. И производители вынуждены внедрять все новые и новые системы по ее обеспечению в двигатели авто. Одной из таких систем является клапан ЕГР, суть которого заключается в возвращении небольшого количества выпускных газов обратно в двигатель, через дроссельную заслонку.

Статья в тему: Как проверить термостат автомобиля двумя способами

А теперь делаем вывод, что частички масла которые находятся в картерных газах, смешиваются с продуктами горения из отработавших газов, с пылью и мелким абразивом из воздуха внешней среды, и все это оседает в дроссельной заслонке. Спустя тысячи километров, внутри нее образуется солидный слой всей это субстанции, который нарушает правильную работу дроссельной заслонки.

Назначение, основные конструктивные элементы

Несмотря на то, что подачей воздуха «заведует» целая система, конструктивно она очень проста и основным ее элементом выступает дроссельный узел (многие по старинке называют его дроссельной заслонкой). И даже этот элемент имеет несложную конструкцию.

Принцип работы дроссельной заслонки остался идентичным еще со времен карбюраторных двигателей. Она перекрывает основной воздушный канал, благодаря чему и регулируется количество подаваемого в цилиндры воздуха. Но если эта заслонка раннее входила в конструкцию карбюратора, то в инжекторных двигателях она является полностью отдельным узлом.

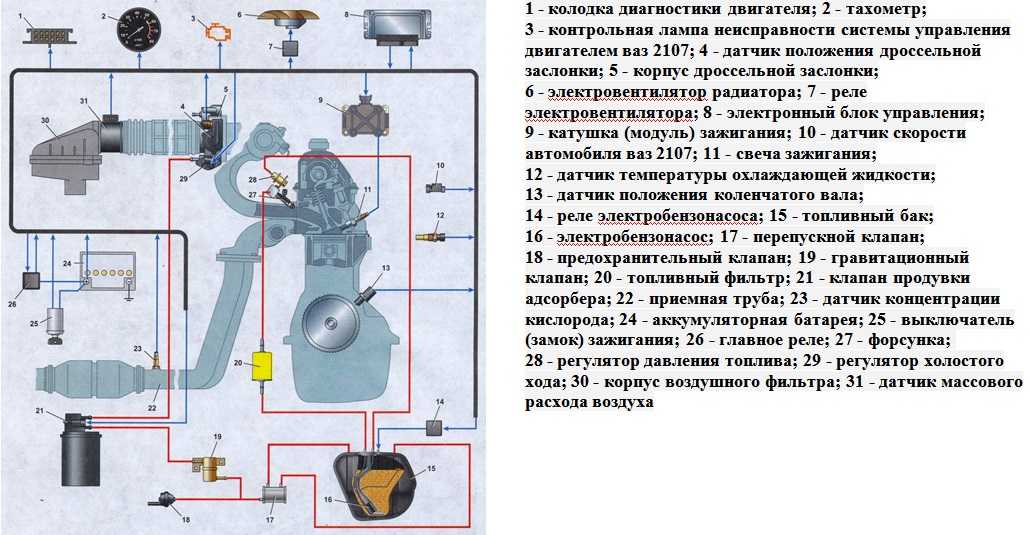

Инжекторная система ДВС

Помимо основной задачи – дозировки воздуха для нормального функционирования силового агрегата на любом режиме, эта заслонка также отвечает за поддержание требуемых оборотов коленвала на холостом ходу (ХХ), причем с разной нагрузкой на мотор. Участвует она и в функционировании усилителя тормозной системы.

Устройство дроссельной заслонки – очень простое. Основными ее конструктивными составляющими являются:

1. Корпус
2. Заслонка с осью
3. Механизм привода

Как почистить дроссельную заслонку на Рено Логан?

Обычные простые операции по обслуживанию инжекторного двигателя, такие как чистка дроссельной заслонки, могут значительно увеличить ресурс вашего Рено.

Французские машины всегда очень радушно принимает наш рынок, так как варианты автомобилей, что поставляются сюда, как правило, изменяются под наши дорожные условия. Отличным примером хорошего французского автомобиля можно назвать Рено Логан. Разрабатывалиэту машину в начале 2000-х, так что модель свежая. Интересным моментом можно назвать то, что при проектировке не было произведено ни одного пробного образца. С помощью компьютерных моделей все характеристики были рассчитаны заранее и Логан начали производить сразу же по готовому варианту. Долго время автомобиль выпускался в Румынии, позже выпускать начли в Москве. Основной задачей инженеры Reno поставили для себя достижение бюджетной отметки в 5000 евро за автомобиль не ухудшив при этом характеристики и престижности машины. И это отлично получилось путем нахождения таких выходов: был установлен уже проверенный на других моделях двигатель, подвеска, КПП и рулевое управление, массовое применение штампованных деталей в изготовлении и еще многое другое.

Reno Logan

Содержание

1. Принципы работы узла дроссельной заслонки
2. Когда нужно чистить дроссельный узел
3. Порядок снятия дроссельного узла и его чистка

Принципы работы узла дроссельной заслонки

Ведя разговор на тему необходимости чистки дроссельной заслонки автомобиля Рено Логан стоит разобраться для чего вообще он нужен, где располагается и каковы его функции. Дроссельный узел — это важная составляющая автомобиля, которая обеспечивает дозировку воздуха, что попадает во впускной коллектор. После того как дроссельная заслонка открывается в двигатель попадает воздух, а ориентируюсь по показателям датчиков форсунки впрыскивают в коллектор необходимое количество топлива. Проще говоря дроссельный узел это клапан, который изменяет давление в топливной системе: когда он открыт, то давление равно атмосферному, а когда закрыт создается вакуум. Устройство его просто: в корпусе вмонтирована ось, на которой установлена округлая заслонка. Привод заслонки может быть либо электрическим, либо механическим.

Механический привод представляет собой прямую связь между педалью акселератора и самой заслонкой путем связывания их тросом. Электрический же ориентируясь на показатели датчика положения педали акселератора проводит открытие и закрытие дроссельной заслонки.

Датчики тоже требуют нашего внимания, так как на их работе основывается весь принцип работы инжекторного двигателя. Датчик снимает показатели в определенных местах двигателя и передает их в бортовой компьютер, который, в свою очередь, управляет всеми основными узлами двигателя. В инжекторном двигателе множество датчиков (датчик массового расхода воздуха, датчик положения распределительного вала, датчик положения коленчатого вала, датчик насыщенности кислородаи еще очень многие) однако, к нашей теме относится только датчик положения дроссельной заслонки, именно он нас и интересует. Он снимает показания с положения заслонки. Интересует нас еще и потому, что его чистка также проводится и должна проводится вовремя, так как его неправильная работа может привести к ухудшению работы двигателя. Датчик ПДЗ обычно располагается прямо на узле перед чисткой его также необходимо снимать, но об этом далее.

Дросельная заслонка Reno Logan



Когда нужно чистить дроссельный узел

Чистка дроссельной заслонки должна проводится регулярно в соответствии с условиями ТО. Однако признаки того, что нужно залезть под капот могут появиться и раньше. Вот основные из них:

1. При бросании педали акселератора двигатель плохо меняет обороты, то есть они падают до минимального значения, и машина либо глохнет, либо обороты медленно восстанавливаются.
2. Плохой запуск в холодную погоду при уже прогретом двигателе. Дополнительным признаком можно считать появляющийся запах бензина вместо запаха выхлопных газов.
3. Троение и вибрации мотора после очередного плохого пуска.
4. Рывки мотора при низких оборотах, нестабильная работа

Если был замечен хоть один из таких признаков, то чистка;в скорейшем времени будет просто необходима.

Порядок снятия дроссельного узла и его чистка

На Логане добраться до дроссельной заслонки несложно. Первое, что нам понадобится это инструмент:

• Набор отверток.
• Рожковый ключ на 10″.

Первым делом необходимо снять воздушный фильтр, открутив крышку и вынув его. Далее нам понадобится ключ, чтобы открутить крепежные гайки и снять корпус воздушного фильтра. Сняв его, мы увидим корпус дроссельной заслонки. Теперь отключаем привод заслонки и аккуратно, чтобы не повредить, снимаем датчик положения заслонки и датчик холостого хода. Потом нужно открутить крепление корпуса и все дроссельный узел у нас в руках.

Далее приступаем к самой очистке узла от пыли, грязи и любых налетов. Первое, что надо усвоить — нельзя применять никаких щеток, тем более по металлу. Все, что нам пригодится это много ветоши, промывочная жидкость и любой аэрозольный очиститель, лучше всего WD 40.

Если время есть, и машина срочно не нужна, то лучше побрызгать «вэдэшкой» и оставить узел постоять. При промывке нужно тщательно просмотреть и прочистить все, залить промывочную жидкость во все возможные каналы и отверстия, привести в порядок все посадочные места датчиков. Промывку лучше провести дважды, чтобы довести узел до максимально чистого состояния это позволит еще долго не думать о его чистке. Собирать все на место нужно в обратной последовательности, обращая внимание на правильность установки всех датчиков. Если все будет сделано правильно, то положительных изменений в работе двигателя ждать не придется.

Как работает система впрыска дроссельной заслонки

Ли Саллингс

Гэри Диллингем

Подача топлива

Топливо подается в систему впрыска дроссельной заслонки электрическим топливным насосом, расположенным в топливном баке. Этот насос обеспечивает давление топлива в объеме, достаточном для удовлетворения потребности двигателя в топливе при любых условиях нагрузки. Давление форсунки колеблется от 13 до 16 фунтов на квадратный дюйм (система низкого давления) или от 35 до 60 фунтов на квадратный дюйм (система высокого давления) и поддерживается постоянным регулятором давления топлива. Регулятор давления топлива представляет собой вакуумную диафрагму, поэтому при холодном пуске подается максимальное давление и объем топлива. Как только двигатель запускается и создается вакуум в коллекторе, диафрагма открывает клапан и позволяет неиспользованному топливу вернуться в бак.

Подача воздуха

Воздух подается в двигатель через дроссельную заслонку. Этот дроссельный клапан работает подобно дроссельному клапану карбюратора: когда дроссель открывается, в двигатель поступает больше воздуха. Инжектор корпуса дроссельной заслонки отличается от карбюратора в области управления холостым ходом. Вместо калиброванных каналов в системе инжектора используется моторизованный клапан управления холостым ходом (IAC). Этот клапан, по сути, представляет собой вакуумную утечку, управляемую компьютером. Для увеличения оборотов холостого хода клапан открывается, пропуская больше воздуха. Чтобы снизить обороты холостого хода, клапан закрывается, пропуская меньше воздуха в двигатель.

Система управления двигателем

Система управления двигателем состоит из компьютера, форсунки, клапана управления холостым ходом (IAC), датчика абсолютного давления в коллекторе (MAP), датчика положения дроссельной заслонки (TPS), датчика(ов) кислорода. и датчик температуры охлаждающей жидкости. При низких температурах двигателя ЭБУ работает в режиме разомкнутого контура. В этом режиме он следит за состоянием двигателя, но контролирует параметры топлива и зажигания в соответствии с заданными картами. Когда датчик охлаждающей жидкости показывает, что двигатель достиг нормальной рабочей температуры, а кислородные датчики достаточно прогреты, ЭБУ начинает работу в режиме обратной связи. В это время компьютер управляет подачей топлива и зажиганием в соответствии с входными сигналами датчиков TPS, MAP и кислородных датчиков. По мере того, как показания датчиков кислорода становятся обедненными, компьютер добавляет топливо; когда показания датчика становятся богатыми, компьютер удаляет топливо. Это известно как петля обратной связи. Когда дроссельная заслонка открыта, компьютер контролирует датчик положения дроссельной заслонки, чтобы определить степень открытия дроссельной заслонки. Он также контролирует разрежение во впускном коллекторе с помощью датчика абсолютного давления во впускном коллекторе для определения нагрузки на двигатель. В зависимости от индикаторов он затем увеличивает или уменьшает угол опережения зажигания, а также увеличивает или уменьшает время включения форсунки, чтобы обеспечить оптимальную подачу топлива и искру при любых условиях движения.
