Сегодняшнюю нашу статью посвятим такой теме как разъяснение смысла и устройства генератора в машине. Наверняка все знают, что мотор — это сердце автомобиля, а генератор, по сути, является его кровью, которая разносит питательные вещества в виде энергии  по всем энергопотребляющим системам автомобиля.

Давайте сначала дадим точное и понятное для всех определение, что вообще такое генератор автомобиля, в том числе и генератор хендай санта фе или любой другой машины, так как принцип работы у них всех одинаковый, разница только немного в конструктивных особенностях.

Генератор автомобиля – это устройство, которое способно преобразовывать механическую энергию, создаваемую двигателем в электрическую энергию, которая в свою очередь питает все энергозависимые системы автомобиля.

Если у вас тут же возник вопрос, а можно ли ехать на автомобиле без генератора – ответ да можно, но только до тех пор, пока у вас не сядет аккумулятор. Работая в паре с аккумулятором, они создают стабильное напряжение бортовой сети автомашины.

Мощность генератора

Мощность генератора автомобиля для каждой марки и модели подбирается таким образом, что при любом режиме работы двигателя генератор мог обеспечить полноценную зарядку аккумуляторной батареи автомобиля и всех его систем

Генератор должен работать стабильно и обеспечивать весь спектр необходимых токов и напряжений для всех приборов и головных устройств автомобиля, которым необходима электрическая энергия для их работы

Устройства генератора автомобиля

Из чего же состоит сам генератор, давайте перечисли эти части

1. Шкив – насадка на вале на которую одеваются ремни, связывающие генератор и двигатель и через этот шкив и ремень вращательно движение, передается от двигателя к валу генератора
2. Ротор генератора – металлический вал, на котором располагаются стальные втулки, между которыми в свою очередь расположена обмотка генератора, провода или выводы которой соединяются к закругленными контактными кольцами
3. Статор – это трубообразный отрезок из специальных стальных листов, между которыми особым образом наматывается трехфазная обмотка генератора автомобиля
4. Диодная сборка – служит для выпрямления напряжения автомобиля которое вырабатывает статор, а также преобразовывает его в постоянное напряжение
5. Регулятор напряжения – так же расположен на генераторе и выполняет функцию поддержания напряжения в сети автомобиля в заданных приделах, исключая непредусмотренные колебания, возникаемые во время езды или из-за атмосферных условий
6. Щеточный узел генератора – это так называемы специальные щетки, которые напрямую контактируют или так сказать трутся постоянно о кольцо ротора
7. Корпус генератора – является основным кожухом генератора, в котором и располагаются все вышеперечисленные узлы, а также является и системой предохранения от внешних воздействий и дополнительно служит радиатором охлаждения генератора

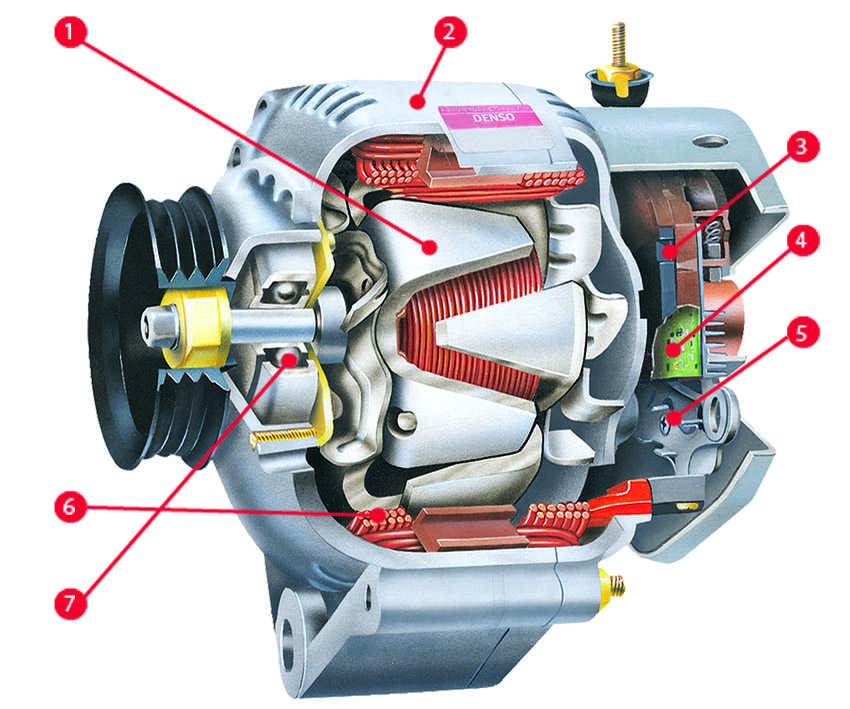

Вот схема генератора автомобиля для тех, кто понимает

А вот ротор поподробнее, фото автомобильного ротора ниже

•  Вал самого ротора
•  Полюса положительные и отрицательны на роторе
• Обмотка возбуждения
•  Металлические контактные кольца

Принцип работы генератора

Итак продолжаем наши разъяснения по поводу устройства и работы автомобильного генератора и вот как именно происходит преобразование вращательного движения в электрическую энергию в генераторе автомобиля:

Если по-простому или так сказать обобщить, то принцип работы генератора такой: при вращении ротора он создает сильное магнитное поле, которое в свою очередь начинает производить воздействие на обмотку статора, из-за этого в ней появляется электрический ток, который по сути уже и используется для разных нужд автомобиля.

Вот кстати, как статор выглядит отдельно



Статор генератора

•  Собственно сам обмотка статора
•  Выводы обмоток
•  Основной магнит, провод



Кстати если вдруг у вас на автомобиле особенно на хендай санта фе постоянно крутит стартер у нас есть статья как это устранить и не только на санта фе, просто слово Статор напомнило стартер вот и решил ссылкой поделиться.

Вот ещё нашел одно фото устройство генератора

Сколько выдает генератор автомобиля

Иногда автовладельцы задаются вопросом – а сколько выдает генератор автомобиля, в данной ситуации правильным ответом будет то, что написано у вас в мануале к автомобилю.

Универсальным же считается показатель напряжения на выходе генератора в 13.9 вольта и в пределах до 16 вольт, но опять же читайте инструкцию к вашему автомобилю, мало ли чего там конструкторы, но усредненное напряжение на генераторе автомобиля должно быть в пределах указанных выше.

Как проверить работоспособность генератора автомобиля

Для того чтобы ответить на вопрос как проверить генератор на работоспособность или так сказать на правильность выдаваемого напряжения на выходе, а также и регулятор напряжения генератора – так как работают они сообща вам потребуется простой мультиметр, выставляете его в положение измерения постоянного тока на предел 20вольт и выше и произведите замеры на выходе генератора.

При этом отключать никакие приборы и провода не нужно, проверка проводится в естественных условиях и при этом вы должны увидеть цифры приблизительно 13.9 -16 вольт, так же можно давать скидку на погрешность прибора в пределах 0.5, то есть у вас показало 13.5 вольта то у вас скорее всего норма, возможно у вас реально 13.9 но прибор особенно китайские мультиметры могут давать погрешность и довольно существенную.

https://youtu.be/V0jsx5VONRI

Поэтому по возможности лучше перемерять двумя разными мультиметрами от разных производителей и уже оттуда вывести среднюю величину, если данные не будут совпадать.

Признаки неисправности генератора автомобиля

неисправности генератора автомобиля возникают в тех же частях из чего состоит генератор автомобиля, или точнее выразится в тех же узлах и деталях, из которых он и состоит

• повреждение или сильный износ шкива генератора – разболтался, повело, лопнул
• износились токосъемные щетки может сказаться как на напряжении, выдаваемом генератором, так и на его искрении
• износ токосъемных колец – так же, как и щетки скажется на выходном напряжении, искрении или вообще не работе генератора
• неправильная работа регулятора напряжения – выдаёт напряжение, не соответствующее никаким нормам вместо 13.9 вольт – 5вольт, или наоборот 19 вольт
• межвитковое замыкание статорной обмотки – неправильные напряжения на выходе
• разрушение подшипника – стук, грохот, плохое вращение, недостаточные обороты, большая вибрация вала
• повреждение диодного моста – ток перестанет вообще течь
• повреждение проводов — проверить на обрыв, перекус, перелом, — заменить на исправные

Вот теперь вы узнали, как проверить исправность генератора автомобиля, так что можете приступить собственно к проверке, возможно из-за этого у вас постоянно разряжается аккумулятор, так как генератор не выдаёт вам положенное напряжение.

https://youtu.be/EGoltTS4LuM

Сколько ампер выдает генератор автомобиля

Силу тока, которую может выдать генератор автомобиля зависит о модели генератора, обычно стандартный генератор способен выдавать 80-100 Ампер выпрямленного тока.

Ну а если вам нужны точные данные, какой ток выдает генератор автомобиля именно у вас, тогда найдите спецификацию вашего генератора или автомобиля и посмотрите в справочнике.

Зарядка аккумулятора автомобиля генератором

Зарядка аккумулятора автомобиля от генератора происходит автоматически при работе двигателя автомобиля, генератор постоянно вырабатывает ток, которым питается ваш аккумулятор и все бортовые системы автомобиля.

Надеемся мы прояснили немного тему этой стать — как устроен генератор и каковы его принципы работы, и теперь у вас в голове сложилась более полная картина что такое и как работает это важнейшее устройство в автомобиле, а также какими выходными параметрами и характеристиками оно должно обладать.

https://youtu.be/x8cHh0gXkEQ





Как вам статья?

Генератор автомобиля: устройство и принцип работы

Автомобильный генератор — это устройство, основной функцией которого является преобразование механической энергии, производимой двигателем, в электрическую. Современные транспортные средства оборудуются генератором переменного тока, который в действие приводится коленчатым валом. В конструкции автомобиля этому устройству отводится значимая роль, поскольку вместе с аккумуляторной батареей он обеспечивает электричеством световые приборы, систему зажигания и электронные устройства. Именно генератор отвечает за бесперебойную работу электроприборов, и при малейшей его неисправности их работа будет блокирована. Поэтому к нему предъявляются высокие требования. Современный автогенератор — это не дешевая высокотехнологичная деталь. Цены на разные модели можно посмотреть здесь https://starter.ms/generatory

Устройство генератора

Автомобильный генератор состоит из отдельных элементов, которые собраны под одним корпусом. В конструкцию входят:

• корпус — состоит из 2-х крышек: передней (размещается со стороны шкива) и задней. Их предназначение: крепление статора, подшипников ротора и установка на двигатель всего устройства. На задней крышке находятся щеточный узел, регулятор напряжения, выпрямитель, внешние выводы. Чаще всего корпус выполняется из дюралюминия, то есть легко сплавных металлов.
• шкив — передает к валу генератора механическую энергию, которую получает от двигателя. Происходит это посредством ременной передачи.
• ротор — стальной вал. В его составе есть две стальные втулки, между которыми располагается обмотка возбуждения. Выводы, отходящие от обмотки соединяются с контактными кольцами. Последние обычно изготавливаются из меди и имеют цилиндрическую форму.
• статор — имеет форму трубы. В его пазах находится 3-х фазная обмотка. Именно в ней вырабатывается мощность генератора.
• регулятор напряжения — устройство, которое отвечает за поддержку нормального напряжения бортовой сети.
• выпрямительный мост — состоит из 6-ти диодов в 40 Ампер.
• щеточный узел — пластмассовая съемная конструкция, в которой находятся подпружиненные щетки.

Принцип работы

Данное автомобильное устройство работает по принципу порождения в обмотках статора переменного электрического напряжения, которое образуется в результате возникновения вокруг сердечника ротора магнитного поля. При включении автомобильного двигателя в работу сразу же приводится ротор. Для этого предусмотрена ременная передача. На обмотку возбуждения подается электрическое напряжение, которого хватает для появления магнитного потока. Когда магнитный поток начинает проходить через катушку, то на ее выводах появляется напряжение. Сила магнитного потока регулируется при помощи реле-регулятора. Так, на выходе генератора напряжение колеблется от 14,2 для зимнего периода и 13,6 для летнего периода. Такого напряжения хватает для поддержания аккумулятора в заряженном состоянии и его дозарядки.

Таким образом, в автомобильном генераторе основными элементами являются ротор, который является источником магнитного поля и состоит из контактных колец, вала и полюсной системы, а также статор, который и формирует переменный электропоток. Он включает в себя обмотку и состоящий из стальных пластин сердечник.

Неисправности генератора

Выше мы упоминали, что в современных автомобилях используются генераторы переменного тока. От генераторов постоянного тока они отличаются более легким весом, небольшими габаритами, простой конструкцией и невысокой ценой. Как и все электрооборудование, они могут выходить из строя. К признакам неисправности агрегата можно отнести: изменение яркости фонарей, слабый звуковой сигнал, а также тусклое свечение фар и полная разрядка аккумулятора.
