Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются.

Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Нередко «поджигателями» сцепления являются малоопытные автомобилисты, которые, чтобы избежать рывков и дерганий, удерживают сцепление не полностью включенным из-за слегка нажатой педали.

Педаль сцепления нужно выжимать только для переключения передач – привычка держать ногу на педали провоцирует износ
Постоянная взаимная пробуксовка поверхностей диска, маховика и корзины губительна в первую очередь для фрикционных накладок. Во-вторую – для корзины и маховика.

Проблемы со сцеплением могут возникнуть и при неисправном выжимном подшипнике, который начинает «грызть» нажимные лепестки корзины.

Неисправность выжимного подшипника обычно диагностируется довольно легко: если на холостом ходу слышен посторонний звук в районе коробки передач, а при выжиме педали сцепления шум пропадает, то виновником с большой долей вероятности является именно он. Если не поменять подшипник вовремя, вскоре он может привести к выходу из строя самой корзины, из-за чего придется заменить узел в сборе.

Вибрации (особенно во время старта с места) обычно возникают из-за ослабленных демпферных пружин ведомого диска либо коробления (расслоения) фрикционных накладок.

 Как правило, это происходит из-за грубого обращения с трансмиссией — резких стартов с места и ударного воздействия, связанного с дополнительной нагрузкой – например, буксировкой тяжелого прицепа или длительной езды внатяг на бездорожье.

В упрощенном виде неисправности сцепления сводятся к трём категориям – не включается, не выключается, и работает с вибрацией.

Есть ли не совсем типичные примеры неисправности сцепления?

Помимо типовых случаев неисправности сцепления на практике встречаются и другие примеры его неправильной работы. Рассмотрим несколько случаев.

В первом случае через несколько месяцев после покупки машины сцепление постепенно стало буксовать все больше и больше, пока машина практически не перестала трогаться с места.

Новый владелец «сдался» и поехал в сервис, где сняли коробку передач и демонтировали само сцепление. К удивлению механиков и хозяина, ведомый диск оказался в отличном состоянии – судя по всему, его меняли незадолго до продажи автомобиля.

Сцепление отчаянно буксует, а снятый диск – практически без следов износа!

А вот рабочие поверхности корзины и маховика оказались предельно изношенными – настолько, что новый диск контактировал с ними буквально в паре мест по радиусу, а не прижимался по всей поверхности. Разумеется, говорить о нормальной работе сцепления не приходилось – две тонкие «полосы контакта» никак не могли передать крутящий момент от маховика к первичному валу коробки передач.

Вдобавок корзина имела явные следы перегрева в прошлом, на что красноречиво указывал синий цвет рабочей поверхности диска. А внутри «колокола» коробки передач обнаружились остатки фрикционных накладок старого диска в виде характерного черного порошка.

 Вывод прост: сцепление «сожгли», но вместо полноценной замены узла в сборе ограничились установкой дешевейшего ведомого диска. Это условно восстановило работоспособность сцепления, что позволило продать машину без лишних вложений.

Второй пример немного похож на первый: сцепление тоже начало сильно буксовать, хотя после вскрытия следов выработки на поверхностях маховика, корзины и накладках диска не наблюдалось. Зато там в изобилии присутствовало моторное масло, попавшее в сцепление из-за негерметичного заднего сальника коленчатого вала. Под машиной давно появлялись характерные капли (и даже лужицы) масла, но хозяин решил отложить решение вопроса «до лучших времён», поскольку демонтаж коробки передач — не самая дешевая процедура. В итоге пришлось не только платить за сборочно-разборочные работы и замену потёкшего сальника, но и менять ведомый диск.

Третий случай – пожалуй, наиболее нетипичный. При очередном переключении передач во время движения со стороны коробки передач раздались посторонние звуки, которые возникали при попытке отпустить сцепление даже при выключенной передаче! Владельцу пришлось на буксире ехать в сервис, где в снятом сцеплении обнаружился редкий казус: центральная часть ведомого диска (со шлицами) проворачивалась относительно остального диска.

При этом первичный вал мог «стоять», в то время как прижатые корзиной и маховиком накладки ведомого диска вращались. Разумеется, ни о каком переключении передач при такой поломке речь не шла, из-за чего и пришлось прибегнуть к буксирному тросу. Однако возникла эта проблема отнюдь не на ровном месте: владелец признался, что накануне ему довелось дважды буксировать автомобиль аналогичной массы, причем процесс сопровождался рывками и стартами на подъемах. Итог вполне закономерен.

Наряду с тормозными дисками и колодками сцепление относится к тем узлам, ресурс которых прямо связан с манерой езды водителя и особенностями эксплуатации машины.

Как избежать проблем со сцеплением?

Чтобы продлить жизнь сцеплению, достаточно соблюдать несколько несложных правил. Во-первых, нужно следить за его правильной регулировкой, иначе сцепление может как «вести», так и «буксовать». Во-вторых, нельзя перегружать сцепление – к примеру, интенсивно и долго буксовать в снегу или грязи, резко стартовать, переключать передачи при не полностью выжатой педали сцепления, держать её в полувыжатом состоянии и так далее. Наконец, нужно с осторожностью относиться к просьбам «дотащить на буксире», особенно если состояние сцепления неизвестно, а масса буксируемого автомобиля аналогична или превышает вес собственной машины. Конечно, сцепление может выйти из строя вследствие банального износа или заводского брака, но зачастую в его преждевременной кончине виноват тот, кто выжимает крайнюю левую педаль.

Комплект сцепления: виды и принцип работы


Сцепление выполняет вспомогательную функцию при переключении передач: плавное соединение двигателя и вала МКПП обеспечивает мягкий старт без рывков и уменьшает нагрузку на узлы мотора и трансмиссии.



Местоположение и функции компонентов сцепления

Сцепление – это связь коленвала двигателя с первичным валом механической коробки передач. Прижимная группа обеспечивает передачу момента вращения при соединении, и отсоединяет двигатель от КПП при размыкании.

Схема размещения сцепления

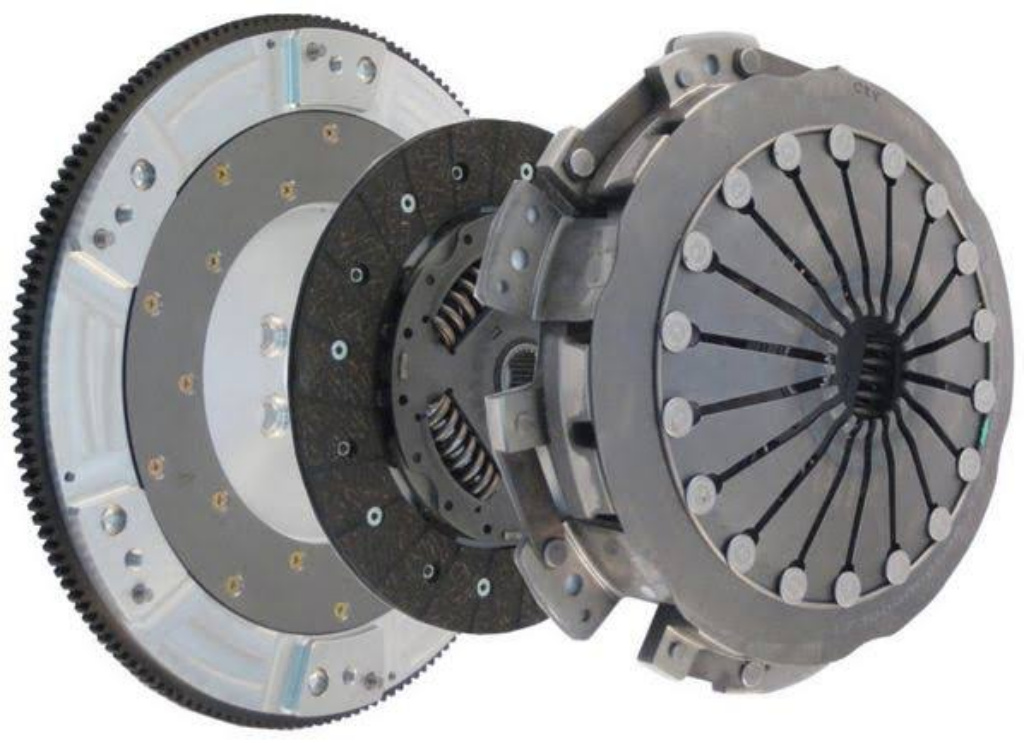

В комплект сцепления входит ведомый диск, прижимной диск (корзина сцепления) с диафрагменной пружиной и выжимной подшипник.

Схема сцепления



Корзина сцепления и ведущий диск

Прижимной диск вместе с корпусом обеспечивает надежный контакт между ведомым диском и маховиком двигателя, а при нажатии на педаль сцепления отодвигается назад, размыкая эту связку. Корзина сцепления – это комплект диска, кожуха и диафрагменной пружины, которая отводит ведущий диск от ведомого с помощью выжимного подшипника. Тангенциальные (возвратные) пружины установлены внутри и создают усилие в обратном направлении, благодаря чему при включении сцепления ведущий диск приводится к ведомому.

Корзина сцепления: прижимной (ведущий) диск, кожух, лепестковая пружина



В системе сцепления кожух корзины жестко соединен с маховиком двигателя и вращается вместе с ним, при этом соединения корзины с первичным валом коробки передач нет. Вал коробки передач проходит от ведомого диска через отверстие в лепестковой пружине без соприкосновения с деталями корзины.

Как правило, в автомобилях устанавливаются корзины нажимного действия: при нажатии педали сцепления лепестки диафрагменной пружины нажимаются в сторону маховика. В корзине вытяжного действия при нажатии педали диафрагменная пружина вытягивается от маховика.

Схема работы сцепления вытяжного типа: пружина в невыжатом,
полувыжатом и полностью выжатом состоянии
(в третьем случае ведущий диск полностью отсоединен от ведомого)



Корзина нажимного действия конструктивно проще, но вытяжного – меньше по размеру, и устанавливается в тех случаях, когда необходим малогабаритный узел.

Материалы изготовления у каждого производителя разные, но в большинстве случаев кожух и пружины делаются из стали разных сортов, а прижимной диск – из чугуна, обладающего высокой износостойкостью.



Ведомый диск сцепления

Ведомый диск выполняет связующую функцию: благодаря поверхности с высоким показателем трения он входит в зацепление со стальным маховиком двигателя с одной стороны и стальным прижимным диском – с другой, передавая вращение от маховика. В нормальном состоянии ведущий и ведомый диски плотно прижаты к маховику, при выжимании сцепления они расходятся.

В этой конструкции наибольшая нагрузка ложится на ведомый диск: со стороны маховика идет усилие, которое через ведомый диск передается на вал. Из-за нагрузок ведомый диск со временем приходит в негодность (изнашивается фрикционное покрытие), после чего требует замены.

Ведомый диск сцепления.
1. Держатель. 2. Ступица. 3, 5. Заклепки. 4. Накладка.
6. Обойма демпфера. 7. Диск демпфера.
8. Фрикционное кольцо демпфера. 9, 10. Пружины демпфера.



Диск сцепления решает сразу несколько задач: передача вращения, гашение колебаний, сопротивление износу, стойкость к высоким температурам, прочность, упругость (осевая податливость) и как можно меньший вес. Для решения этих задач применяют различные конструктивные приемы.

Основа диска – стальная пластина, к которой крепятся остальные компоненты. Ее конфигурация зависит от планируемой упругости и веса конструкции: фигурные лепестки (с поочередным расхождением от плоскости около 1 мм) обеспечивают более мягкое сцепление с маховиком, а следовательно, и более комфортные условия для пассажиров. Оптимальной в этом плане является сборная конструкция, в которой лепестки (или, как их еще называют, кнопки) из более тонкой стали крепятся к центральному диску.

Цельная конструкция (слева) и сборная основа (справа)



Для облегчения веса применяют различные модификации: лепестковую форму (самый жесткий вариант – трехлепестковый диск), вырезы, комбинированные материалы. Фрикционные накладки, идущие по окружности, позволяют включать сцепление мягко, а разделенные по лепесткам – более жестко, но точно.

Демпфирующая система предназначена для компенсации колебаний при включении сцепления. Комплект пружин, дисков и фрикционных колец принимает на себя рывки маховика, благодаря чему сцепление включается мягче, снижается шум и вибрация. В «жестких» вариантах, где важен не комфорт, а скорость и точность включения, используются диски без демпфера.

Работа демпфера



Функция фрикционных накладок с обеих сторон диска – сцепление с поверхностью маховика и ведущего диска, за счет чего и передается момент вращения. Поскольку сам диск работает в сложных условиях, поверхность накладок подвергается огромным нагрузкам, и чем агрессивней стиль вождения, тем быстрей они приходят в негодность.

Требования к накладкам достаточно строгие: устойчивость к высоким температурам (даже при аккуратном вождении диск нагревается до 200-250оС), износостойкость, отсутствие абразивных свойств («бережное» отношение к металлу маховика) и в то же время жесткое сцепление с металлом. До недавних пор в их состав входил асбест, который производители перестали использовать в связи с повышающимися экологическими требованиями. В настоящее время фрикционные накладки изготавливаются чаще всего из органики (95% рынка занимает продажа именно дисков с органическими накладками), а также керамики и металлокерамики, кевлара и карбоно-керамических составов. Для «гражданских» версий сцепления помимо органики подходит кевлар: этот материал сочетает в себе прочность, отличные показатели передачи вращения и бережное отношение к металлу маховика и прижимного диска. А вот карбон, керамика и особенно металлокерамика – варианты для тех, кто готов платить за точность сцепления ранним износом маховика и собственным комфортом.



Выжимной подшипник

Выжимной подшипник связан с педалью сцепления через вилку и систему привода (гидравлического, пневматического или механического) и при нажатии на педаль движется вдоль оси первичного вала трансмиссии к корзине сцепления, нажимает на диафрагменную пружину, а она в свою очередь снимает давление с ведущего и ведомого дисков. Современные выжимные подшипники бывают шариковые (или роликовые) – механические, и гидравлические, которые приводятся в действие давлением в гидравлической системе сцепления. Вторые легче в управлении, но и цена их на порядок больше.

Виды выжимных подшипников: шариковый (слева)
и гидравлический (справа)



Как и многие другие современные автозапчасти, выжимной подшипник делается неразборным и необслуживаемым. Смазкой его наполняют при изготовлении, и обновлять или менять ее не нужно.

Поломка выжимного подшипника прежде всего будет слышна: при нажатии сцепления появляется характерный звук, который усиливается по мере выжимания педали. Появление такого шума говорит об износе подшипника и необходимости его замены.




Эксплуатация

При спокойном «семейном» стиле езды даже самый простой «бюджетный» комплект сцепления прослужит достаточно долго: от 100 до 200 тыс. км. Но эти цифры верны только при неагрессивном способе вождения: без резких стартов и жесткого включения сцепления, с постепенным набором скорости. Любители рвать с места с пробуксовкой и дымом из-под колес сжигают сцепление буквально за 2-3 таких резких старта. От трения и мгновенного нагрева поверхность ведомого диска меняет свою структуру и свойства: становится гладкой и хрупкой, теряет свою вязкость и не держит усилие.

При самых неблагоприятных обстоятельствах поврежденный ведомый диск выводит из строя маховик и корзину, так что вместо одной расходной детали приходится менять весь узел.

Второй причиной поломки тоже можно назвать человеческий фактор: многие неопытные водители перегружают сцепление, когда слишком долго удерживают педаль. При этом нагрузка на все узлы возрастает в несколько раз, и первым выходит из строя выжимной подшипник.

Помимо внешних условий, детали сцепления стираются и просто от времени, каким бы аккуратным ни был водитель. Износ сцепления проявляется рывками, толчками и ударами на старте, а в крайних случаях педаль может просто провалиться. Для профилактики подобных неприятностей делается проверка сцепления на СТО через 80 тыс. км после замены.

При подозрении на неисправность сцепления можно провести и самостоятельную проверку: со скорости 60 км/ч начать разгон на 4-й передаче. Если обороты двигателя и скорость автомобиля нарастают пропорционально – сцепление в порядке, если же показания спидометра на месте, а тахометра растут – сцепление не выполняет свои задачи в полной мере.

Описанная здесь конструкция сцепления устанавливается на автомобили с механической коробкой переключения передач. С коробкой-автоматом и само сцепление, и принцип вождения будут совершенно другими. Какой тип выбирать – решает каждый для себя, у обоих вариантов есть свои плюсы и минусы. Но в любом случае залогом долгой службы сцепления будет опыт и техническая дисциплина самого водителя.



О том, как выбирать комплект сцепления, а также рекомендации брендов производителей – наш «Гид покупателя».



Лепестковое сцепление КамАЗ | новости СпецМаш

  Появившийся в 2003 году КамАЗ-4308 изначально задумывался, как альтернатива МАЗовскому «Зубренку». Переросла ли перспектива в реальность судить трудно сказать, мы просто продаем запчасти, в том числе и однодисковое лепестковое сцепление КамАЗ, такое, как устанавливается на большинстве современных камских грузовиков и на 4308-ую модель в их числе.

  Но если в отношении большинства моделей грузовиков еще можно спорить по поводу целесообразности использования именно такого узла, то на КамАЗ 4308 сцепление, кроме как диафрагменным, с корзиной вытяжного типа и быть не могло. Ведь среди прочих достоинств этого устройства стоит выделить компактность узла, а это экспериментального КамАЗовского пятитонника имеет очень большое значение.

Состоит однодисковое диафрагменное сцепление из следующих деталей:

 — картер;
 — маховик;
 — ведомый и нажимной диски;
 — пружина диафрагменная;
 — подшипник выключения;
 — муфта выключения;
 — вилка.

Сцепление КАМАЗ 4308


        361878000940     Диск ведомый сцепления упругий
        9483009100     Диск нажимной сцепления с кожухом
1     4308-1601323     Кольцо ограничительное

  Особенностью этого типа сцепления является то, что при выключении сцепления лепестки пружины начинают смещаться от маховика, а не к нему, как это происходит с корзинами нажимного действия. Если кто забыл, то корзина сцепления, это единый блок из нажимного диска, корпуса и диафрагменной пружины. И именно посредством этого блока сцепление однодисковое КамАЗ взаимодействует с маховиком (корзина жестко соединена с ним при помощи болта).

  Для воздействия на лепестки пружины используется выжимной подшипник (подшипник выключения сцепления), то есть, данный элемент по своей сути, это передаточное звено, которое обеспечивает связь сцепления с его приводом. Излишне напоминать, что исправность и безотказная работа любого узла, будь то сцепление или топливный насос КамАЗ, в первую очередь зависит от правильности эксплуатации и своевременности обслуживающих процессов.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


  Но действительно отработать положенный ресурс может только качественная деталь, поэтому не меньшее значение имеет правильность выбора поставщика запчастей. Наша компания Спецмаш  за годы на рынке заслужила право считаться надежной фирмой – все запчасти КамАЗ, которые мы предлагаем, отличаются высоким качеством и прочностью. При этом конкретно диски для сцепления имеют еще и повышенный ресурс эксплуатации – 100 000 км, что подтверждается имеющимися сертификатами МАДИ.

Устройство лепесткового сцепления КАМАЗ


4     6520-1601321     Кольцо ограничительное
5     853057     Болт М10х1,25-6gх75
6     1/05168/73     Шайба 10 пружинная
7     3482083118     Диск нажимной сцепления с кожухом
8     1849351009     Диск ведомый сцепления упругий
9     3151195033     Муфта выключения сцепления

Лепестковое сцепление КамАЗ: особенности и распространенные неполадки

Установка лепесткового сцепления КамАЗ полностью оправдана. Это объясняется рядом достоинств устройства:

  • высокая надежность;
  • компактность узла.

Однодисковое диафрагменное сцепление состоит:

  • из маховика;
  • картера;
  • нажимного и ведомого дисков;
  • диафрагменной пружины;
  • муфты выключения;
  • подшипника выключения;
  • вилки.

Ключевой особенностью данного агрегата является то, что в процессе выключения сцепления лепестки пружины начинают смещение от маховика. В корзинах нажимного действия это движение происходит к нему.

Корзина сцепления представляет собой единый блок из корпуса, нажимного диска и диафрагменной пружины. Посредством этого блока однодисковое сцепление КамАЗ взаимодействует с маховиком, ведь корзина жестко смонтирована на нем при помощи болта. Подшипник выключения сцепления используется для воздействия на лепестки пружины. Иными словами, он является передаточным звеном, обеспечивающим связь сцепления с его приводом.

Исправность и продолжительность безотказной работы лепесткового сцепления автомобиля КамАЗ в полной мере зависит от правильности эксплуатации ТС, а также от своевременности проведения технического обслуживания. Однако отработать положенный ресурс способны лишь качественные детали. Именно по этой причине в процессе ремонта и технического обслуживания рекомендуется отдавать предпочтение проверенной продукции, имеющей повышенный ресурс. Это позволит максимально продлить срок эксплуатации автомобиля, повысить его безопасность.

Основными неполадками со сцеплениями КамАЗ являются:

  • Пробуксовка и «проскальзывание» сцепления. Это может быть связано с отсутствием свободного хода у муфты выключения сцепления, а также попаданием на поверхность трения смазки.
  • «Ведение» сцепления. Как правило, основной причиной данной неисправности является недостаточность хода рычага вала вилки выключателя сцепления.
  • Изменение формы ведомых дисков сцепления.
  • «Запаздывание» сцепления при трогании с места или в процессе переключения передач.
  • Сложности с выжимом сцепления.
  • Появление сильного шума при выключении сцепления.

Проконсультироваться по вопросам ремонта и покупки сцепления для вашего автомобиля можно по телефону +7 (495) 787-14-89.

регулировка, однодисковое лепестковое устройство установка, 236, ЯМЗ, 238, как прокачать, замена, корзина, как поставить диски, сборка, установка, двухдисковое, как ставится диск

Сцепление МАЗ — это механизм, необходимый для стабильной работы трансмиссии. Оно передает тяговое усилие на маховик мотора ЯМЗ.

Устройство и принципы работы

Конструкция сцепного механизма включает в себя такие элементы, как:

  • маховик;
  • гидравлический усилитель руля;
  • накладки;
  • пружинное устройство, прижимающее диск к корпусу маховика;
  • вилка выключения сцепления, привод выключения сцепления;
  • муфта нажимного типа;
  • вал педали сцепного устройства;
  • нажимной диск;
  • двухдисковое или однодисковое лепестковое устройство;
  • выжимной подшипник;
  • защитный кожух;
  • ведущий вал трансмиссии.

Принцип работы:

  1. Когда водитель нажимает на педаль, начинает проворачиваться вал.
  2. Между вилкой и муфтой нажимного типа образуется зазор.
  3. Муфта вместе с подшипником начинает перемещаться, из-за чего подшипник оказывает давление на внутреннее кольцо рукоятки.
  4. Рукоятка отводит нажимной диск от ведомого диска.
  5. Пружинный механизм сжимается, из-за чего диск смещается к маховику силового агрегата.
  6. Шлицы ведомого диска перемещаются к шлицам первичного вала КПП.

Как проводится ремонт

Основные неисправности и способы их устранения:

  1. Механизм сцепления пробуксовывает. Это может быть связано с отсутствием свободного хода педали, заеданием поршневой части, износом фрикционных накладок. В этом случае рекомендуется отрегулировать свободный ход педали, при помощи керосина прочистить все цилиндрические элементы и клапаны, заменить поврежденные накладки и цилиндры.
  2. Сцепление ведет или не полностью выключается. Такая неисправность может быть вызвана неверно отрегулированной длиной штока цилиндра, недостаточным уровнем давления воздуха в пневматической системе, нарушением герметичности манжета поршневой части, выходом из строя оттяжных рычагов. Следует заново отрегулировать длину штока, осмотреть пневматическую систему и при необходимости устранить негерметичность, промыть цилиндры, заменить все поврежденные и износившиеся детали.
  3. Педаль не возвращается в первоначальное положение. Рекомендуется отрегулировать зазор между задней крышкой и стопорным кольцом, заменить износившиеся клапаны, передвинуть держатель пружинного механизма ближе к тяге, устранить дефекты тяг, очистить и смазать цилиндрические элементы системы.

Как заменить

Замена сцепления выполняется в несколько этапов:

  • демонтаж;
  • разбор;
  • сборка;
  • установка.

Как снять

Для того чтобы демонтировать механизм сцепного устройства, необходимо выполнить следующие действия:

  1. Установить транспортное средство на специальную платформу или смотровую яму.
  2. Демонтировать аккумуляторную батарею.
  3. Снять воздушный фильтрующий элемент.
  4. Убрать брызговики мотора, которые находятся в нижней и боковой части отсека силового агрегата.
  5. Демонтировать поперечину переднего подвесного механизма.
  6. Убрать привод передних ведущих колес.
  7. Слить масляную жидкость.
  8. Отсоединить датчик скорости при помощи отвертки.
  9. Снять выключатель заднего хода.
  10. Убрать держатель моторного жгута.
  11. Открутить крепежные болты и снять картер стартера.
  12. Отсоединить от кронштейна коробки передач опоры двигателя.
  13. Сдвинуть сцепление назад.
  14. Демонтировать первичный вал механизма.
  15. Открутить крепежные болты с кожуха сцепного механизма. Болты отворачивают по очереди, в 2-3 приема.
  16. Демонтировать нажимной диск вместе с кожухом.

Сборка

Этапы сборки механизма сцепления:

  1. Собрать ведомый диск. Для этого необходимо прикрепить к пластичному пружинному устройству фрикционные накладки.
  2. Собрать нажимной диск. Нужно смазать ролики специальной жидкостью, заложить их в отверстие оттяжных рукояток, вставить рычаг в паз, который находится на диске нажимного типа, установить палец. Присоединить к рычагам опорные вилки и зашплинтовать.
  3. Собрать нажимной диск с кожухом. Это необходимо делать под прессом, который сможет сжать пружины и вкрутить болты в опорные вилки. Под пресс кладут диск ведомого типа, сверху — нажимной диск. На специальные выступы устанавливают теплоизолирующие шайбы и сами пружинные механизмы. Прижимают кожух при помощи пресса и закручивают крепежные болты.
  4. Установка дисков в картер сцепного механизма.

Порядок действий во время установки сцепления:

  1. Установить диск ведомого типа так, чтобы удлиненный конец ступицы был направлен в сторону маховика.
  2. Установить ведущий дисковый элемент со штоками.
  3. Установить второй ведомый диск, у которого удлиненный конец ступицы будет направлен в сторону коробки передач.
  4. Установить нажимной диск.
  5. Присоединить к конструкции разрезанные регулировочные кольца.
  6. Установить упорные планки, закрепить их при помощи кожуха.
  7. Установить механизм сцепления на маховик, проверить зазор между упорными кольцами и шайбами, включив механизм сцепления.

Как поставить диски

Многих водителей интересует, как устанавливается диск сцепления на МАЗе.

Для того чтобы поставить диски сцепления, необходимо:

  1. Отсоединить карданный вал.
  2. Демонтировать с колес тормозной барабан и колодки.
  3. При помощи гаечного ключа открутить крепежные элементы с полуосей и вытянуть их.
  4. Открутить винты, регулирующие положение фланца карданного вала и редуктора.
  5. Отключить контакты проводов датчика, который отвечает за включение фар заднего хода.
  6. При помощи гаечного ключа на 12 открутить крепежные винты с защитного кожуха механизма сцепления.
  7. Демонтировать кожух.
  8. При помощи небольшого лома отодвинуть корпус коробки передач от силового агрегата.
  9. Убрать корзину с маховика.
  10. Зафиксировать маховик.
  11. Снять поврежденные дисковые элементы и заменить их на новые. Ведомый диск сцепления должен быть направлен в сторону КПП, а нажимной ставится так, чтобы ступица была направлена в сторону мотора.
  12. Собрать сцепной механизм, выполнив все действия в обратном порядке.

Обслуживание

Техническое обслуживание данного механизма выполняется следующим образом:

  1. Проводят внешний осмотр педали, при необходимости регулируют ее свободный ход.
  2. Прокачивают гидравлический привод.
  3. Проводят диагностику крепежных элементов картера, при необходимости затягивают гайки.
  4. Проводят внешний осмотр оттяжного пружинного устройства, смазывают подшипники и гидравлическую муфту.
  5. Проверяют работоспособность выключателя сцепления и втулки валика.
  6. Осматривают на износ и наличие повреждений вилки и педали сцепного механизма.
  7. Проверяют работу механизма путем переключения передач транспортного средства на месте и во время разгона.
  8. Устраняют неправильно выставленные промежутки между опорными кольцами и шайбами.
  9. Устраняют негерметичность системы и смазывают все цилиндрические элементы специальной жидкостью.
  10. Проверяют зазор между штоками и поршневой частью главного цилиндрического устройства.

Как провести регулировку

Действия при регулировке сцепления МАЗ:

  1. Отрегулировать свободный ход педали. Для этого нужно поставить ногу на педаль и выжать газ до упора. Если требуется, то уменьшить или увеличить ход данного устройства.
  2. Отпустить педаль и измерить расстояние до нижней отметки сцепного механизма.
  3. Наибольшая амплитуда хода не должна превышать 16 см.
  4. Затянуть все крепежные элементы.
  5. Измерить свободный ход педали.

После того как водитель отрегулировал сцепной механизм, необходимо выполнить регулировку корзины сцепления МАЗ:

  1. Установите транспорт на специальную платформу.
  2. Открутите крепежные болты, которые соединяют коробку передач и кузов автомобиля.
  3. Демонтируйте коробку передач.
  4. Открутите винты диска нажимного типа и демонтируйте его.
  5. Проведите осмотр корзины и замените поврежденные и износившиеся детали.
  6. Отрегулируйте расположение лапок.
  7. При помощи регулировочной рукоятки установите лапки в положения, которые показаны в руководстве пользователя по ремонту МАЗа.
  8. Затяните все крепежные винты до упора.
  9. Соберите механизм, повторив все действия в обратном порядке.

Как прокачать сцепление на МАЗе

Прокачка сцепления необходима, когда плохо переключаются передачи или в гидравлическую систему попал воздух.

Перед началом процедуры рекомендуется заполнить бак гидравлического привода рабочей жидкостью до отметки 1-1,5 см. Удалить с клапанов цилиндра выпускного типа все загрязнения, снять защитный кожух, убрать колпак с верхней части главного цилиндра и надеть на нее специальный шланг для прокачки.

Постепенно необходимо опускать свободный конец шланга в рабочую жидкость, залитую в гидравлический привод, слегка надавливая на педаль сцепного механизма. Между нажатиями должен быть интервал 1-2 секунды. Всего необходимо сделать 4 надавливания.

При первом нажатии педаль должна быть погружена в жидкость, в это время необходимо отвернуть клапан на пол-оборота. Во время 2, 3 и 4 — прокачиваются все механизмы системы. Когда пропадут пузырьки, нужно прекратить нажимать на педаль. Если во время процедуры уровень рабочей жидкости снижается на 2/3, необходимо восполнить недостающий объем.

Корзина сцепления мтз 82 (старого, нового образца и лепестковое)

Механизм сцепления является частью трансмиссии машины, выполняющий функцию передачи  вращательного момента, а также осуществления разъединения вращательного потока, идущего  от двигателя к КПП при включении или переключении передач. Особенностью конструкции механизма является способность осуществлять плавное соединение и отсоединение, частично сглаживая изменяющиеся динамические нагрузки. Соединение происходит за счёт силы трения накладок ведомого диска с маховиком двигателя.

Корзина сцепления МТЗ 80 82

Устройство

Трансмиссия трактора МТЗ 82(80) оснащена сухим однодисковым фрикционным постоянно замкнутым механизмом. Узел установлен в отдельном сухом отсеке чугунного корпуса промежуточной части трансмиссии и крепится своим кожухом к двигателю машины. Механизм взаимодействует с трансмиссией через вал 13, на котором установлена корзина сцепления состоящая из упорного, нажимного и ведомого фрикционного дисков.

Упорный диск усиленной корзины МТЗ 80 82

Штампованный опорный диск 10 с прорезями для стаканов упорных пружин 9, отверстий для монтажа отжимных рычагов 3, а также  отверстий по периметру для крепления узла к ведущему маховику двигателя 1. В центре детали закреплена заклёпками шлицевая ступица.

Нажимной диск сцепления МТЗ 80 82

Литой нажимной диск со шлифованной рабочей поверхностью для эффективного соединения с  фрикционными накладками  ведомого диска установлен под упорным. Обратная сторона детали оборудована проушинами для крепления отжимных лапок. Три крепления расположены симметрично с одинаковым углом в 120 ̊ друг от друга.

Отжимные рычаги подпружинены возвратными пружинами и шарнирно соединены пальцами в креплениях нажимного диска. Для установки рабочих поверхностей рычагов в одной плоскости положение каждого рычага регулируется винтом 4 и фиксируется контргайкой. Положение в одной плоскости обеспечивает равномерное одновременное отсоединение поверхностей нажимного 11 и фрикционного ведомого 2 дисков без перекосов, исключая неравномерный износ и неполное выключение сцепления. Равномерность прилегания плоскостей детали, обеспечивается упорными пружинами 9, которые установлены в стаканах упорного диска 10.

Ведомый фрикционный диск МТЗ 80 82

Ведомый фрикционный диск 2 с обеих сторон оборудован приклёпанными фрикционными накладками с радиальными прорезями для вентиляции. Между накладками и самим диском расположены шесть пластинчатых пружин с каждой стороны. Такое соединение накладок с деталью позволяет гасить возрастающую нагрузку при рабочем соединении с маховиком при плавном включении сцепления. По окружности вокруг шлицевой ступицы детали размещены восемь демпферных пружин 14 или резинок, которые сглаживают изменяющиеся динамические нагрузки в трансмиссии при включении.

Выжимной подшипник
МТЗ 80

Выжимной подшипник 5 установлен на валу механизма и своей рабочей поверхностью нажимает на отжимные рычаги узла. Движение подшипника осуществляется через взаимодействие поводков с вилкой  привода механизма.

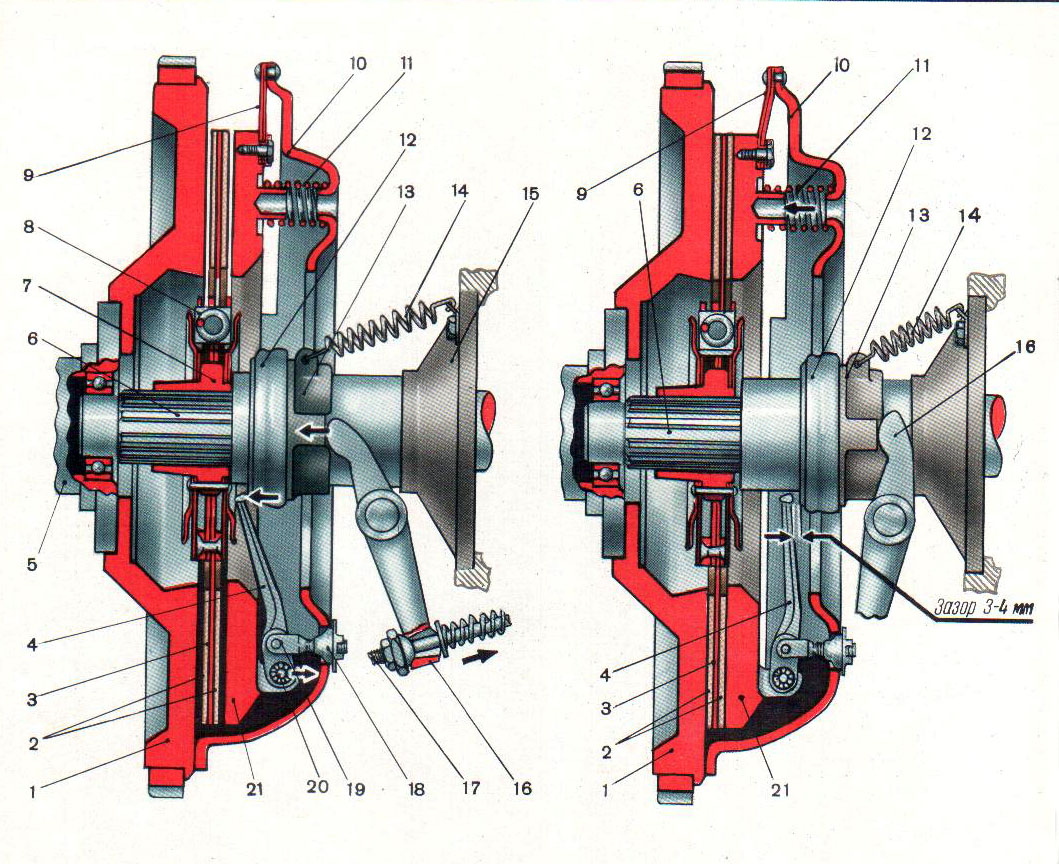

Устройство сцепления МТЗ 80 82

Принцип работы

Нажатием на педаль управления 1 рычаги привода проворачивают ось 8, на которой установлена вилка 7, взаимодействующая с выжимным подшипником 5. Подшипник своей рабочей плоскостью нажимает на лапки корзины. Нажимной диск отходит от накладок ведомого диска под действием выжатых рычагов, разрывая поток вращения, идущий от ведущего маховика двигателя. Инерционное вращение вала сцепления останавливается тормозком 6, который установлен в мокром отсеке корпуса промежуточной части трансмиссии. Срабатывание тормозка обеспечивается сблокированным механизмом привода с педалью выключения муфты-сцепления 1 рис. Б. При этом прижимные пружины в стаканах упорного диска сжаты. При включении сцепления пружины рычагов привода отводят выжимной подшипник от нажимных рычагов корзины. Пружины в стаканах упорного диска своим усилием равномерно прижимают поверхность нажимного к накладкам фрикционного ведомого. Ведомый диск одновременно соединяется накладками своей обратной стороны с маховиком, соединяя трансмиссию с  двигателем.

Успешность работы механизма рычажной корзины сцепления зависит от правильной настройки положения отжимных рычагов и регулировки свободного хода педали.

Старая и новая корзина

На тракторах МТЗ 80(82) штатно устанавливаются корзины двух видов. До 2002 года на трактора устанавливали механизм « старого образца» с открытыми отжимными рычагами и 12-ю прижимными пружинами. После машины стали комплектовать механизмом «нового образца» или так называемым — «усиленным сцеплением» с закрытыми отжимными лапками и 9-ю усиленными пружинами.

Усиленная корзина нового образца для МТЗ 80 82
Корзина старого образца для МТЗ 80 82

Корзина сцепления МТЗ комплектуется фрикционными дисками с  накладками двух видов: с асбестовыми и безасбестовыми накладками. Цель отказа от асбестовых накладок — обезопасить обслуживающий персонал и окружающую среду от канцерогенных вредных продуктов, которые выделяются при рабочем трении. Однако практики утверждают, что ресурс безасбестовых дисков гораздо ниже.

Лепестковое сцепление на МТЗ

Конструкция корзины сцепления всех современных легковых автомобилей отличаются безрычажной диафрагменной системой отвода нажимного диска. Известно, что конструкция лепестковой корзины освобождает от регулировки положения лапок, так как роль подпружиненных лапок выполняют упругие лепестки диафрагмы из пружинного листового металла. Механизм отличается плавностью хода и мягким соединением при включении.

С недавнего времени на отечественном рынке появились предложения использование лепестковой корзины для грузовых автомобилей и другой специальной техники, в том числе и для тракторов МТЗ. Практики, установившие на трактор лепестковый механизм, подтверждают: более комфортное включение передач, лёгкий ход привода механизма и плавность рабочего соединения сцепления с двигателем, повышенный ресурс эксплуатации в сравнении с рычажной корзиной.

Лепесткова корзина на МТЗ 80

Производители лепесткового сцепления

Импортный вариант предложения лепесткового механизма для МТЗ от компании «LUK» производства Великобритания укомплектовано выжимным подшипником и ведомым диском с керамическими накладками. Также мировыми брендами, представляющими аналоги механизмов сцепления мембранного типа являются «Valeo», «Sachs» и др. Узлы указанных брендов успешно эксплуатируются в составе техники сельскохозяйственного назначения марок Ford, AGCO, NewHolland, John Deere, Mitsubishi, Hyundai, Mahindra, Kubota и другие. Отечественный производитель лепесткового сцепления для МТЗ с двигателями Д-243, Д-245, Д-260 компания «Дженерал Партс» с торговым брендом «ТАЯ», которая провела ребрендинг и сейчас именуется «RUS DISK» или укороченное «RD». Конструкция корзины диафрагменного типа для тракторов МТЗ производства компаний «LUK» и «RUS DISK» не предусматривает дополнительных доработок привода управления механизма и абсолютно адаптировано к конструктивным особенностям трансмиссии тракторов  МТЗ 80, 82, 920 с двигателями Д-243, Д-245.

Преимущества LUK — ООО «НижБел»

Преимущества LUK

Сцепление МТЗ LuK лепестковое

Несколько лет назад на отечественном рынке автотракторных запчастей появилась уникальная новинка – немецкое сцепление LuK для тракторов семейства МТЗ. До этого момента рыночное предложение магазинов и оптовых баз ограничивалось деталями сцепления Бобруйского завода тракторных деталей и агрегатов, обеспечивавшего первичный и вторичный рынки ведомыми и нажимными дисками сцепления МТЗ, а также муфтами выжимного подшипника (отводка). Кроме этого, ряд производителей выпускают ведомые диски сцепления (феродо).

Поскольку сцепление МТЗ является ходовым товаром, то очень скоро на прилавках появилось дешевое сцепление из Китая, а также «корзины» кустарного производства и «восстановленные» из бывших в употреблении деталей. Причем кустарное сцепление по внешнему виду трудноотличимо от заводского и потребитель по цене оригинала получает низкокачественное, неотбалансированное изделие, с нарушением геометрических размеров, требований термообработки и норм сборки. Очевидно, что от продажи такого сцепления в наваре остался только продавец, а механизатор переплатил и лишний раз «располовинил» трактор.

Именно поэтому новинку потребитель принял, как превосходную замену «обычного сцепления».

633308709 Сцепление МТЗ-82 LUK (лепестковое) комплект

Разберемся, почему следует купить сцепление МТЗ LuK?

Сцепление МТЗ LuK (комплект из нажимного 133061010 и ведомого 332001410 дисков) полностью взаимозаменяемо с оригинальным сцеплением – комплект под артикулами 80-1601090/85-1601130. Рекомендовано для тяжелых условий эксплуатации. Идеально подходит для тракторов, оборудованных фронтальным погрузчиком, отвалом или другими рабочими органами, эксплуатация которых основана на реверсивном характере движения (вперед-назад), с частыми остановками и троганием с места.

Сцепление LuK 633308709 может быть установлено на трактора МТЗ-80.1, МТЗ-82.1, МТЗ-82.2, МТЗ-82.Р, МТЗ-510, МТЗ-821, МТЗ-822, МТЗ-826, МТЗ-892, МТЗ-900, МТЗ-921, МТЗ-922, МТЗ-923, МТЗ-920.4, МТЗ-852, МТЗ-1021.3.

Конструктивные особенности сцепления МТЗ LuK:

133061010 Диск сцепления нажимной МТЗ LuK (корзина).

Преимущество сцепления LuK Выгода потребителя
Принципиально иная конструкция нажимного диска – применение диафрагменной пружины (лепестковая «корзина») вместо сложной, архаичной схемы с «лапками» и витыми пружинами. В составе оригинальной «корзины» 80-1601090 более 180 деталей! Не нужно регулярно проводить регулировку отжимных рычагов (лапок).
Мягкий, плавный и контролируемый выжим без рывков и подергиваний.
Выше надежность узла сцепления за счет меньшего числа деталей, простоты конструкции и отсутствия шарнирных соединений.
Идеальный баланс нажимного диска LuK. Отсутствие вибрации и биения.
Применение высококачественной немецкой стали в опорном диске. Прочность, жесткость и надежность конструкции.
Высокая точность и чистота обработки нажимного диска. Отсутствие преждевременного износа ведомого диска.

332001410 Диск сцепления ведомый МТЗ LuK

Преимущество сцепления LuK Выгода потребителя
Металлокерамические фрикционные накладки вместо накладок на основе асбеста и других аналогичных материалов. Физические свойства материала – повышенная износостойкость и толщина накладок обеспечивают на порядок больший ресурс сцепления.
Более высокий коэффициент трения – стабильная передача крутящего момента.
Термостойкость металлокерамики (550-600°C) обеспечивает постоянство коэффициента трения и стабильную прочность материала. Накладки из асбеста разрушаются при гораздо меньшей температуре.
Лопастная конструкция ведомого диска. Эффективное охлаждение.
Шесть демпферные пружин вместо резиновых демпферов. Эффективное сглаживание и гашение вибраций и колебаний. Ресурс металла выше ресурса РТИ.

Потребительские преимущества сцепления МТЗ LuK:

  • Ресурс сцепления МТЗ LuK превосходит обычное сцепление в 5-10 раз (в зависимости от условий эксплуатации).
  • Низкое усилие на педали, мягкий и плавный выжим обеспечивается применением диафрагменной пружины, вытеснившей конструкции с витыми пружинами для авто еще в 70-х годах прошлого века.
  • Снижение объема регламентных работ при обслуживании узла сцепления (отсутствие необходимости проведения регулировки) и для ремонта/замены по причине более высокого ресурса.
  • Возможность использовать трактор МТЗ в более тяжелых условиях эксплуатации без потери полезного крутящего момента и снижения ресурса узлов трансмиссии.
  • Эффективное гашение шума, вибраций и колебаний узлов трансмиссии, положительное влияние на ресурс деталей трактора и комфорт работы механизатора.
  • Производство сцеплений LuK размещено исключительно в странах Евросоюза (Германия, Великобритания, Чехия, Италия). Все производства сертифицированы на основании самых строгих на сегодняшний день требований системы менеджмента качества. Покупатель гарантированно получит первоклассный продукт.
  • Сцепление LuK поставляется на конвейеры тракторных гигантов: Case IH, Claas, Mercedes-Benz, Farh, New Holland, JCB, John Deere, Lamborghini, Landini, Laverda, Massey-Ferguson, Renault, Same, Ursus, Valmet, Zetor и других.

Купить сцепление МТЗ LuK в Нижнем Новгороде Вы можете, связавшись с нами удобным для Вас способом.


Принципы сцепления

Несоблюдение надлежащих мер безопасности при работе с Clutch Systems может привести к серьезным травмам \ проблемам со здоровьем, например: Респираторные проблемы персоналу.
Инструкции приведены в надлежащих процедурах безопасности, применимых к работе с системами сцепления, которые включают Безопасное использование:

  • Автоподъемники,
  • Балка опоры двигателя,
  • Домкраты КПП,
  • Использование подходящих средств защиты глаз,
  • Перчатки латексные,
  • Защитная обувь
  • Безопасное удаление пыли со сцепления,
  • Использование подходящей маски для лица во избежание респираторных заболеваний,
  • Работа с соответствующими инструментами для сцепления,
  • Предотвращение утечки жидкости сцепления,
  • Помощь при снятии и установке коробки передач с использованием рекомендованных отраслевых методов ручной работы и т. Д.

См. Оценки рисков, связанных с двигателями, Экологическую политику и Паспорта безопасности материалов (MSDS)

3.1 Принципы сцепления

Муфта соединяет и отсоединяет один вращающийся механический компонент от другого. Автомобильное сцепление передает крутящий момент от двигателя к трансмиссии, а водитель использует механизм отпускания для управления потоком крутящего момента между ними.

В большинстве легких транспортных средств используется однодисковый диск фрикционного типа с двумя фрикционными накладками, прикрепленными к центральной ступице и имеющим шлицы для приема входного вала трансмиссии.
Фрикционные накладки зажаты между плоской поверхностью маховика двигателя и подпружиненным нажимным диском, прикрепленным болтами к его внешнему краю.

3.2 Однодисковое сцепление

В большинстве легковых автомобилей используется однодисковое сцепление для передачи крутящего момента от двигателя на входной вал трансмиссии. Маховик — это ведущий элемент сцепления. Узел сцепления установлен на обработанной задней поверхности маховика, так что узел вращается вместе с маховиком.Узел сцепления состоит из фрикционного диска с двумя фрикционными накладками и центральной шлицевой ступицей.
Узел нажимного диска, состоящий из прессованной стальной крышки, нажимного диска с обработанной плоской поверхностью, сегментированной диафрагменной пружины, выжимного подшипника и рабочей вилки.
Фрикционный диск зажат между обработанными поверхностями маховика и нажимным диском, когда нажимной диск прикреплен болтами к внешнему краю поверхности маховика.

Сила зажима на фрикционных накладках обеспечивается диафрагменной пружиной.Без нагрузки, это выпуклая форма. Когда крышка прижимной пластины затягивается, она поворачивается на своих опорных кольцах и распрямляется, оказывая давление на прижимную пластину и облицовку.
Входной вал коробки передач проходит через центр прижимного диска. Его параллельные шлицы входят в зацепление с внутренними шлицами центральной ступицы на фрикционном диске.
При вращении двигателя крутящий момент теперь может передаваться от маховика через фрикционный диск к центральной ступице и трансмиссии.Группа торсионных пружин, расположенная между ступицей сцепления и футеровкой, гасит удары и вибрацию трансмиссии.

Когда педаль сцепления нажата, движение передается через рабочий механизм на рабочую вилку и выжимной подшипник.
Выжимной подшипник перемещается вперед и толкает центр диафрагменной пружины к маховику.
Диафрагма поворачивается на своих опорных кольцах, заставляя внешний край двигаться в противоположном направлении и воздействовать на зажимы втягивания прижимной пластины.Прижимная пластина отключается, и привод больше не передается. Отпускание педали позволяет диафрагме повторно применить силу зажима и включить сцепление, и привод восстановится.

3.3 Нажимная пластина

В легковых автомобилях прижимная пластина обычно является мембранной и обслуживается в сборе.

Он состоит из прессованной стальной крышки, нажимного диска с обработанной плоской поверхностью, ряда приводных ремней из пружинной стали и диафрагменной пружины.
Эта диафрагма расположена внутри крышки сцепления на 2 опорных кольцах, удерживаемых рядом заклепок, проходящих через диафрагму.
Прижимная пластина соединена с крышкой приводными ремнями из пружинной стали, приклепанными к крышке с одного конца, и с выступами на пластине — с другого.
Ретракционные зажимы удерживают прижимную пластину в контакте с внешним краем диафрагмы. Во время работы сцепления они отодвигают диск от маховика.

3.4 Привод / центральная пластина

Ведомый центральный диск также называют диском сцепления или фрикционным диском.

Ведомая пластина имеет пару фрикционных накладок из армированной проволокой безасбестовой композиции, закрепленных на волнистых сегментах из пружинной стали, которые приклепаны к стальному диску.
Центральная шлицевая ступица из легированной стали является отдельной. Привод передается от диска к ступице через тяжелые торсионные винтовые пружины или резиновые блоки.Эта пружинная ступица гасит крутильные колебания двигателя. Он также поглощает ударные нагрузки, возникающие на трансмиссии при внезапном или резком включении сцепления.
Упоры ограничивают радиальное перемещение ступицы против силы пружины. Литая фрикционная шайба между ступицей и пластиной, удерживающей пружину, также действует как демпфер.
Волнистые сегменты из пружинной стали заставляют облицовку слегка раздвигаться при выключении сцепления, а затем сжиматься при включении.Это имеет амортизирующий эффект и обеспечивает плавное сцепление.

3.5 Выжимной подшипник сцепления (Выжимной подшипник)

Выжимной подшипник сцепления может быть упорным радиально-упорным шарикоподшипником, установленным на держателе. Он скользит по ступице или втулке, выходящей из передней части трансмиссии.

Держатель подшипника находится на вилке выключения сцепления. Перемещение вилки приводит к контакту упорной поверхности подшипника с пальцами прижимной пластины.Это заставляет подшипник вращаться и поглощать вращательное движение пальцев против линейного движения вилки. При изготовлении подшипник заполняется смазкой и не требует периодического обслуживания в течение всего срока службы.

3.6 Двухмассовые маховики

В современной технологии легких дизелей мы наблюдаем гораздо большую мощность и крутящий момент, иногда в сочетании с лучшей экономией топлива.


Преимущества двухмассовых маховиков

Для устранения чрезмерного дребезжания шестерен трансмиссии и обеспечения комфортного вождения на любой скорости уменьшите усилие при переключении / переключении передач.

Зачем нужен двухмассовый маховик?

Трансмиссии в легких грузовиках Автомобили с дизельным двигателем по умолчанию имеют повышенную чувствительность к колебаниям крутящего момента. Это приводит к сильному крутильному резонансу или вибрации, возникающим во время эксплуатации автомобиля в нормальном диапазоне движения.
Обеспечивая действие по гашению вибрации, которое превосходит обычные действия по гашению вибрации в обычном сцеплении, транспортное средство может эксплуатироваться в течение более длительных периодов времени без долговременных повреждений.
Конструкция двухмассового маховика перемещает демпфер с ведомого диска на маховик двигателя. Это изменение положения снижает крутильные колебания двигателя в большей степени, чем это возможно при использовании стандартной технологии демпфирования диска сцепления.

Функционирование и работа

Двухмассовый маховик или DMF предназначен для изоляции торсионных шипов коленчатого вала, создаваемых дизельными двигателями с высокой степенью сжатия. За счет исключения торсионных шипов система исключает любое возможное повреждение зубьев шестерни трансмиссии.Если DMF не использовался, крутильные частоты могли повредить трансмиссию.

3.7 Рабочие механизмы

Движение на накладке педали передается через приводной механизм на узел сцепления на задней части маховика.
Этот механизм может быть механическим или гидравлическим.
Механические системы может использовать систему рычагов, но тросовое управление дает большую гибкость и более распространено.


В гидравлическом блоке управления сцеплением педаль воздействует на главный цилиндр, соединенный гидравлической трубкой и гибким шлангом с рабочим цилиндром, установленным на картере сцепления.
Рабочий цилиндр управляет вилкой выключения сцепления. В гидравлических системах сцепления важно, чтобы в системе не было воздуха, поскольку он будет сжиматься и не позволять давлению передаваться на вилку выключения сцепления. Поэтому важно удалить воздух из системы, и это должно быть сделано с использованием процедур производителя.

4.1 Рычаг / Механическое преимущество

Механическое преимущество

В физике и технике механическое преимущество (MA) — это фактор, на который машина умножает приложенную к ней силу.

Рычаги

В физике рычаг — это жесткий объект, который используется с соответствующей точкой опоры или поворота для увеличения механической силы, которая может быть применена к другому объекту. Это также называется механическим преимуществом (ma) и является одним из примеров принципа моментов.

Усилие и рычаги

Приложенная сила (в конечных точках рычага) пропорциональна отношению длины плеча рычага, измеренной между точкой опоры и точкой приложения силы, приложенной на каждом конце рычага.


Три класса рычагов

Существует три класса рычагов, представляющих вариации положения точки опоры и входных и выходных сил.

Рычаги первого класса

Примеры: первоклассные рычаги

  • Качели
  • Лом (удаление гвоздей)
  • Плоскогубцы (сдвоенные)
  • Ножницы (двойной рычаг)
  • Весло для гребли, рулевого управления или парной гребли

Рычаги второго класса

Примеры: рычаги второго класса

  • Тачка
  • Щелкунчик (двойной рычаг)
  • Лом (раздвигание двух предметов)
  • Ручка кусачки для ногтей

Рычаги третьего класса

Примеры: рычаги третьего класса

  • Рука человека
  • Клещи (двухрычажные) (с шарнирным креплением на одном конце, тип с центральным шарниром является первоклассным)
  • Основной корпус пары кусачков для ногтей, в котором рукоятка оказывает входящее усилие

моментов

Принцип моментов гласит, что когда тело находится в равновесии, тогда сумма моментов по часовой стрелке относительно любой точки равна сумме моментов против часовой стрелки относительно той же точки.

Гидравлическое давление и сила

В гидравлических системах сцепления используется несжимаемая жидкость, например тормозная жидкость, для передачи сил из одного места в другое внутри жидкости. Большинство автомобилей также используют гидравлику в тормозных системах. Закон Паскаля гласит, что когда есть увеличение давления в любой точке замкнутой жидкости, есть такое же увеличение во всех остальных точках контейнера.

Гидравлическое давление передается через жидкость.Поскольку жидкость фактически несжимаема, давление, приложенное к жидкости, передается без потерь по всей жидкости. В тормозной системе это позволяет силе, приложенной к педали тормоза, воздействовать на тормоза на колесах.
Гидравлическое давление может передавать повышенное усилие. Поскольку давление — это сила на единицу площади, одно и то же давление, приложенное к разным областям, может создавать разные силы — большие и меньшие.

Давление

Давление — это приложение силы к поверхности и концентрация этой силы в данной области.Можно прижать палец к стене, не оставив неизгладимого впечатления; однако тот же палец, нажимающий на кнопку, может легко повредить стену, даже если приложенная сила такая же, потому что острие концентрирует эту силу на меньшей площади.


Расчет соотношения сил (Hydaulics)

В типичном гаражном домкрате у вас может быть поршень диаметром 10 мм, который закачивает поршень диаметром 50 мм. Это даст соотношение сил 25: 1.
Площадь плунжера = r2
= 3,14 х (52)
= 78,5 мм2
Площадь барана = Þr2
= 3,14 х (252)
= 1962,5 мм2
Коэффициент сил Площадь поршня 1962,5 = 25
Площадь плунжера 78,5
F.R = 25: 1
В тормозной системе главный и рабочий цилиндры имеют такой размер, чтобы соотношение сил составляло 4: 1 (прибл.)


4.3 Трение

Обзор

Трение — это сила, препятствующая перемещению одной поверхности по другой. В некоторых случаях это может быть желательно; но чаще нежелательно. Это вызвано сцеплением неровностей на поверхности. Эти пятна могут быть микроскопически маленькими, поэтому даже поверхность, которая кажется гладкой, может испытывать трение. Трение можно уменьшить, но его нельзя устранить.
Трение всегда измеряется для пар поверхностей с использованием так называемого коэффициента трения.

  • Низкий коэффициент трения для пары поверхностей означает, что они могут легко перемещаться друг по другу.
  • Высокий коэффициент трения для пары поверхностей означает, что они не могут легко перемещаться друг по другу.

Коэффициент трения

Коэффициент трения (также известный как коэффициент трения или коэффициент трения) — это скалярное значение, используемое для расчета силы трения между двумя телами.Коэффициент трения зависит от используемых материалов — например, лед о металл имеет очень низкий коэффициент трения (они очень легко трутся друг о друга), в то время как резина о дорожное покрытие имеет очень высокий коэффициент трения (они не трутся легко друг о друга). ). Интересно отметить, что вопреки распространенному мнению, сила трения инвариантна к размеру области контакта между двумя объектами. Это означает, что трение не зависит от размера объектов. Сила трения всегда действует в направлении, противоположном движению.Например, стул, скользящий вправо по полу, испытывает силу трения в левом направлении.


Типы трения

Статическое трение

Статическое трение возникает, когда два объекта не движутся относительно друг друга (например, стол на земле). Коэффициент статического трения обычно обозначается как μ. В начальной силе, заставляющей объект двигаться, часто преобладает статическое трение.

Кинетическое трение

Кинетическое трение возникает, когда два объекта движутся относительно друг друга и трутся друг о друга (как салазки по земле).Коэффициент кинетического трения обычно обозначается как μ и обычно меньше коэффициента трения покоя.

Трение скольжения

Это когда два предмета трутся друг о друга. Положить книгу на стол и переместить — это пример трения скольжения.


4.4 Крутящий момент, передаваемый муфтой

Максимальный крутящий момент, передаваемый муфтой, определяется фрикционным материалом накладки, средним радиусом накладок (с обеих сторон) и давлением пружины нажимного диска.Масло или смазка на футеровке, которые уменьшили бы трение, или слабые или сломанные пружины в прижимном диске могли вызвать проскальзывание муфты под давлением.

Теперь ясно видно, что футеровка A имеет на 10% больший средний радиус, чем футеровка B. Это означает, что футеровка A может передавать больший крутящий момент на целых 10%. Пример ширины футеровки призван развеять мнение о том, что увеличение площади позволяет передавать больший крутящий момент. Подходящей шириной футеровки является такая, которая является достаточно узкой для получения наибольшего среднего радиуса, но не настолько узкой, чтобы допускать быстрый износ или выцветание.


Факторы, влияющие на передачу крутящего момента

Чтобы муфта могла передавать крутящий момент без проскальзывания, необходимо учитывать четыре фактора.

  • Количество поверхностей (S).
  • Полное давление пружины (P).
  • Коэффициент трения (μ).
  • Средний радиус.


Крутящий момент = шпора

(s) Две поверхности. Давление пружины (Н) Коэффициент трения (μ), 100 мм = 1 м (радиус)


Неисправность

Причина

Пробуксовка сцепления

Изношенная подкладка
Недостаточный люфт педали сцепления.
Масло или смазка на фрикционных накладках
Слабая прижимная пластина Пружины.
Чрезмерные царапины на поверхности маховика из-за износа накладки.

Торможение сцепления Ведущий диск не освобождается при нажатии на педаль

Деформация ведущего диска
Неправильная регулировка педали приводит к недостаточному перемещению выжимного подшипника.
Масло или смазка на фрикционных накладках.
Ведущий диск (Диск сцепления) заедает на шлицах.
Сломаны рычаги разблокировки.

Колебание сцепления

Изношенная накладка или выступающие заклепки.
Масло на накладках.
Деформирована ведущая пластина.
Ослабленные опоры двигателя или коробки передач или провисшие рулевые тяги.

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование — это доктрина, разрешающая ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы другого автора в соответствии с четырехфакторным сбалансированным тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте , носит общий характер и цель, которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Система активации сцепления — x-engineer.org

В транспортном средстве с двигателем внутреннего сгорания (ДВС) двигатель соединен с остальной трансмиссией через соединительное устройство, которым может быть сцепление или гидротрансформатор. Одна из функций муфты (преобразователя крутящего момента) заключается в временном прерывании потока мощности между двигателем и трансмиссией (например, для переключения передач).

Для автомобиля с механической коробкой передач система приведения в действие сцепления (механизм) представляет собой интерфейс между водителем и сцеплением, который позволяет водителю управлять включением (включением) и разъединением (выключением) сцепления.

Чтобы понять, как работает сцепление, прочтите статью Как работает сцепление .

Система включения сцепления может быть механической , гидравлической или электрической (проводной) . Системы механического срабатывания могут быть с металлическими стержнями и стержнями или с металлическим тросом.

По сравнению с механической системой срабатывания сцепления, гидравлическая система срабатывания намного более гибкая и надежная. Системы срабатывания гидравлической муфты обеспечивают оптимальное и постоянное усилие на педали, изготовлены из гораздо более легких материалов (снижение веса до 70% по сравнению со стандартной системой сцепления) и намного компактнее.

На схеме ниже мы видим основные компоненты системы срабатывания гидравлической муфты .

Изображение: Компоненты сцепления с исполнительной системой

  1. двухмассовый маховик
  2. крышка сцепления
  3. механический выжимной рычаг
  4. демпфирующее устройство педали
  5. главный цилиндр сцепления (CMC)
  6. пластиковая педаль сцепления
  7. рабочий цилиндр сцепления (CSC)
  8. диск сцепления (фрикционный)

В зависимости от типа срабатывания диафрагменной пружины муфты подразделяются на:

  • нажимные муфты
  • тяговые муфты

Изображение: нажимные и тяговое сцепление
Кредит: ZF Sachs

  1. корпус сцепления (крышка)
  2. нажимной диск
  3. заклепка
  4. выжимной подшипник
  5. мембранная пружина (внутренний рычаг)
  6. мембранная пружина (внешний рычаг)
  7. приводной ремень

В муфте нажимного типа , когда педаль сцепления нажата, выжимной подшипник нажимает на диафрагму пружина и нажимной диск освобождают фрикционный диск сцепления.

В муфте натяжного типа , когда педаль сцепления нажата, выжимной подшипник тянет диафрагменную пружину, и нажимной диск освобождает фрикционный диск сцепления.

Системы сцепления нажимного типа с гидравлическим приводом широко используются в легковых автомобилях.

Системы приведения в действие сцепления должны соответствовать нескольким конструктивным требованиям:

  • они должны обеспечивать полное выключение сцепления
  • они должны обеспечивать плавное включение и выключение сцепления
  • усилие на педали сцепления должно быть около 100… 150 Н, что означает, что для выключения сцепления требуется умеренное или низкое усилие на педали.
  • Ход педали сцепления должен быть около 120… 150 мм, что означает, что водитель должен иметь возможность нажимать педаль сцепления до ее конечного положения
  • он должен иметь механизмы автоматической компенсации износа сцепления, что означает, что усилие на педали должно иметь такую ​​же характеристику, даже если ширина фрикционного диска становится меньше
  • должна быть компактной системой, иметь легкую конструкцию, которая может быть быстро и легко собрана
  • большинство компонентов должны быть изготовлены из материалов, пригодных для вторичной переработки
  • должны быть устойчивы к коррозии
  • должны фильтровать исключают структурные колебания автомобиля (не влияют на ощущение водителя)

Крутящий момент сцепления регулируется усилием педали сцепления.Поскольку она косвенно регулирует крутящий момент на колесе, очень важно, чтобы система срабатывания гидравлической муфты работала без сбоев, была надежной и гарантированно долгим сроком службы.

Как работает система срабатывания гидравлической муфты

Принцип работы системы срабатывания гидравлической муфты основан на законе Паскаля (также известном как принцип Паскаля или принцип передачи гидравлического давления).

Изображение: Гидравлическая система привода сцепления (тягового типа) — схема
Кредит: Eaton

  1. главный цилиндр
  2. резервуар
  3. поршень
  4. трубопровод высокого давления
  5. рабочий цилиндр
  6. толкатель

педаль соединена непосредственно с поршнем (3) главного цилиндра (1).Когда водитель нажимает на педаль сцепления, поршень перемещается в главном цилиндре и сжимает гидравлическую жидкость, создавая давление. Давление передается по трубопроводу высокого давления (4) на рабочий цилиндр (5). Толкатель (6) соединен с поршнем цилиндра мази. Из-за увеличения давления в рабочем цилиндре толкатель выталкивается наружу, воздействуя на вилку сцепления, которая освобождает нажимной диск и размыкает сцепление.

Гидравлическая жидкость, используемая для приведения в действие, обычно тормозная жидкость или минеральное масло.

Во время нажатия ход педали сцепления R преобразуется (механико-гидравлически-механический) в ход выжимного подшипника r .

Изображение: Гидравлическая система привода сцепления — компоненты
Кредит: Eaton

  1. главный цилиндр
  2. резервуар
  3. адаптер
  4. шланг и фитинг
  5. рабочий цилиндр (или серво-пневмо / гидравлический)
  6. (опционально) регулятор воздуха
  7. Корпус и вилка в сборе
  8. сцепление

Главный цилиндр сцепления (CMC) соединен непосредственно с педалью сцепления через поршень и толкатель.Толкающая сила привода действует на поршень, который сжимает гидравлическую жидкость внутри главного цилиндра. Механическое усилие на педали сцепления преобразуется в гидравлическое давление и поток, передаваемый по шлангу (трубам) в рабочий цилиндр, и преобразуется обратно в механическое усилие на вилке сцепления.

Изображение: Главный цилиндр сцепления
Кредит: FTE automotive

  1. Соединитель трубы сцепления
  2. Соединитель датчика положения
  3. Головка поршневого штока
  4. Байонетный штуцер для педали
    5. Датчик положения

Некоторые варианты главных цилиндров сцепления имеют датчики хода , которые отправляют положение педали сцепления (поршня) обратно в электронный блок управления (ЭБУ).

Технические данные главного цилиндра сцепления

Кредит: FTE automotive

2 Диапазон температур [° C]
Рабочее давление [бар] <50
Сопротивление вакуума [мбар] <2
-40… 130
Пиковая температура [° C] 150
Диапазон диаметров [мм] 15,87… 38,1
Диапазон хода [мм] <45
Рабочая среда Тормозная жидкость или минеральное масло

Повышенное давление в главном цилиндре передается по трубам (шлангам) на рабочий цилиндр сцепления (CSC).

Изображение: Рабочий цилиндр сцепления
Кредит: FTE automotive

Одно из требований к трубке / шлангу в сборе состоит в том, чтобы отфильтровать внешние вибрации, чтобы обеспечить удобную работу педали сцепления. По этой причине трубы сцепления оснащены демпфирующими компонентами, такими как частотные модуляторы или гасители колебаний.

Изображение: Узел шланг-труба сцепления
Кредит: FTE automotive

  1. частотный модулятор (компактная конструкция)
  2. разъем
  3. частотный модулятор

Технические данные трубопровода-шланга

Кредит: FTE automotive

Рабочее давление [бар] <50
Сопротивление вакууму [мбар] <2
Диапазон температур [° C] -40… 130
Пиковая температура [° C] 160
Внешний диаметр трубки [мм] 4.75 или 6
Внутренний диаметр трубки [мм] 3,2 или 6
Рабочая среда Тормозная жидкость или минеральное масло

Технические характеристики пластиковой трубы

Кредит: FTE automotive

Рабочее давление [бар] <50
Сопротивление вакууму [мбар] <2
Температурный диапазон [° C] -40… 130
Пиковая температура [° C] 160
Внешний диаметр [мм] 8
Толщина стенки [мм] 2.15
Рабочая среда Тормозная жидкость или минеральное масло

Рабочий цилиндр сцепления получает гидравлическую энергию (давление и поток) от главного цилиндра и преобразует ее обратно в механическую силу. Давление внутри рабочего цилиндра выталкивает поршень, который воздействует на вилку сцепления, размыкая сцепление.

Когда водитель отпускает педаль сцепления, давление внутри главного цилиндра и рабочего цилиндра уменьшается и позволяет диафрагменной пружине отталкиваться (в случае нажимного сцепления) через вилку сцепления, поршень / толкатель в рабочий цилиндр.

Система включения сцепления статична относительно кузова автомобиля. Нажимной диск сцепления и диафрагменная пружина вращаются вместе с коленчатым валом двигателя внутреннего сгорания. Устройство выключения сцепления должно обеспечивать связь между статическим элементом (поршень / толкатель рабочего цилиндра) и подвижным элементом (диафрагменная пружина). Это требование может быть достигнуто либо за счет использования выжимного подшипника вместе с вилкой сцепления, либо за счет использования концентрического рабочего цилиндра .

Изображение: Концентрический рабочий цилиндр сцепления
Кредит: FTE automotive

Концентрические рабочие цилиндры содержат также выжимной подшипник. В этом узле нет необходимости в вилке сцепления, так как рабочий цилиндр установлен соосно диафрагменной пружине сцепления.

Технические характеристики рабочего цилиндра сцепления

Кредит: FTE automotive

Рабочее давление [бар] <50
Сопротивление вакуума [мбар] <2
° C] -40… 120
Пиковая температура [° C] 150
Диапазон диаметров [мм] 15.87… 38,1
Рабочая среда Тормозная жидкость или минеральное масло

Технические характеристики концентрический рабочий цилиндр

Кредит: FTE automotive

Рабочее давление [бар] <504
Сопротивление вакууму [мбар] <2
Диапазон температур [° C] -40… 180
Пиковая температура [° C] 200
Макс.нагрузка выключения [Н] <7000
Рабочая среда Тормозная жидкость или минеральное масло

Системы срабатывания сцепления по проводам

Независимое управление сцеплением со стороны водителя дает некоторые возможности с точки зрения улучшение топливной экономичности транспортного средства и снижение выбросов выхлопных газов. Эти улучшения могут быть достигнуты, когда автомобиль переходит в режим выбега.

Автомобиль Выбег (также называемый Sailing ) означает, что двигатель отсоединен от остальной трансмиссии, и транспортное средство движется за счет своей кинетической энергии (инерции).Автомобиль может выполнять два типа функций выбега:

  • Выбег на холостом ходу : когда двигатель отсоединен от трансмиссии, но поддерживается на холостом ходу
  • Выкл. Выбегом : когда двигатель отсоединен от трансмиссии и остановлен

Сценарий Off Coasting дает наибольшее улучшение экономии топлива, но он может повлиять на управляемость транспортного средства с точки зрения времени, необходимого для разгона транспортного средства после события выбега.

Выбег можно легко получить на автомобилях с автоматической механической коробкой передач (AMT), коробкой передач с двойным сцеплением (DCT) или автоматической коробкой передач (AT) благодаря электронному управлению сцеплениями.

На автомобиле с механической коробкой передач (МТ) для включения выбега необходимо управлять сцеплением независимо от намерения водителя.

Компания Schaeffler разработала ряд интеллектуальных систем активации сцепления для автомобилей с механической коробкой передач, которые автоматически отключают сцепление и позволяют автомобилю перейти в режим выбега.

Изображение: Сцепление по проводам (E-Clutch)
Кредит: Schaeffler

В концепции с проводным сцеплением отсутствует механическое или гидравлическое соединение между педалью сцепления и системой выключения сцепления.Чтобы поддерживать такое же поведение по отношению к водителю (получать противодействующую силу при нажатии на педаль сцепления), в педаль сцепления интегрирован регулятор усилия на педали .

Со стороны сцепления рабочий цилиндр заменен электронным гидравлическим приводом , который создает необходимое давление для управления положением сцепления.

Система педали сцепления содержит также датчик хода , который передает информацию о положении педали сцепления на привод сцепления.Основываясь на этой информации, привод сцепления регулирует гидравлическое давление и, следовательно, размыкание / закрытие сцепления.

Электропроводные системы сцепления также могут адаптировать состояние сцепления к условиям движения с очень высокими динамическими требованиями, такими как быстрое переключение передач или экстренное торможение. Системы с электродвигателем сцепления также могут включать в себя другие опции, такие как функция предотвращения сваливания или функции помощи водителю для снятия стресса в дорожных ситуациях с остановкой и запуском.

Не забывайте ставить лайки, делиться и подписываться!

Как работает автомобильное сцепление

Первый этап коробка передач автомобиля с механической коробкой передач — это схватить .

Как работает сцепление

Передает двигатель власть к механизм коробки передач и позволяет прерывать передачу, когда выбирается передача для выхода из неподвижного положения, или когда передачи переключаются во время движения автомобиля.

Гидравлическая система сцепления

В большинстве автомобилей используется трение сцепление работает либо от жидкости ( гидравлический ) или, чаще, с помощью кабеля.

Когда автомобиль движется с подачей мощности, сцепление включено.А прижимная плита прикручен к маховик оказывает постоянный сила , с помощью диафрагма весна, на ведомом тарелка .

Ранее автомобили имели серию винтовые пружины в задней части давление пластина вместо диафрагменной пружины.

Ведомая (или фрикционная) пластина движется по шлицевому Входной вал , через который мощность передается на коробку передач. Пластина имеет фрикционные накладки, похожие на тормозить накладки с обеих сторон. Это позволяет плавно запускать привод при включенном сцеплении.

Когда сцепление выключено (педаль нажата), рычаг нажимает на выключатель. несущий против центра диафрагменной пружины, которая снимает зажимное давление.

Наружная часть нажимного диска, имеющая большую поверхность трения, больше не прижимает ведомый диск к маховику, поэтому передача мощности прерывается и передачи можно переключать.

Сцепление включено

Пружина диафрагмы удерживает ведомую пластину.

Сцепление выключено

Выжимной подшипник сжал диафрагменную пружину.

Когда педаль сцепления отпущена, упорный подшипник снимается, и нагрузка диафрагмы и пружины снова прижимает ведомый диск к маховику, чтобы возобновить передачу мощности.

Некоторые автомобили имеют сцепление с гидравлическим приводом. Давление на педаль сцепления внутри автомобиля вызывает поршень в главный цилиндр , который передает давление через заполненную жидкостью трубу на рабочий цилиндр установлен на корпус сцепления .

Поршень рабочего цилиндра соединен с рычагом выключения сцепления.

Детали сцепления

Современное сцепление состоит из четырех основных компонентов: крышки (с диафрагменной пружиной), нажимного диска, ведомого диска и выжимного подшипника.

Крышка прикручена к маховику болтами, и прижимная пластина оказывает давление на ведомую пластину через диафрагменную пружину или через катушка пружины на более ранних автомобилях.

Ведомая пластина движется по шлицевому валу между прижимной пластиной и маховиком.

Он покрыт с каждой стороны фрикционным материалом, который захватывает нажимной диск и маховик при полном зацеплении и может проскальзывать на контролируемую величину при частичном нажатии педали сцепления, что позволяет плавно включать привод.

Как работает гидравлическая система сцепления

Если трансмиссия вашего автомобиля оснащена гидравлическим сцеплением, скорее всего, вам интересно, как именно оно работает в вашей системе переключения.Большинство сцеплений, особенно на старых автомобилях, работают с помощью зубчатой ​​системы, которая переключает передачи при переключении передач. С автоматической коробкой передач вы вообще не переключаетесь — машина делает это за вас.

Основы

По сути, сцепление работает с помощью рычага переключения передач или рычага переключения передач. Вы нажимаете на сцепление ногой, и это приводит в движение маховик. Это работает с нажимным диском, расцепляя диск сцепления и останавливая вращение карданного вала.Затем пластина отпускается и снова включается в выбранную вами передачу.

Гидравлика

Гидравлическое сцепление работает по тому же основному принципу, но отличается от своего механического аналога меньшим количеством компонентов. Этот тип сцепления имеет резервуар, содержащий гидравлическую жидкость, и когда вы нажимаете на педаль сцепления, жидкость становится под давлением. Он работает вместе с диском сцепления, чтобы отключить передачу, на которой вы находитесь, и включить новую передачу.

Техническое обслуживание

Важно быть уверенным, что у вас всегда достаточно жидкости.Для большинства автомобилей это не проблема. Это замкнутая система, поэтому обычно ваша жидкость должна служить в течение всего срока службы автомобиля и никогда не требует замены. Исключением, конечно же, являются те, у кого есть привычка водить очень старый автомобиль. Затем из-за износа может возникнуть утечка, и вам потребуется долить жидкость. Вам не придется беспокоиться о покупке чего-нибудь необычного — подойдет простая тормозная жидкость.

Проблемы

Очевидно, что ваша система переключения передач жизненно важна для работы вашего автомобиля.Гидравлическое сцепление обеспечивает переключение передач, и если оно не работает, вы обнаружите, что едете на одной передаче — правда, ненадолго. Вам нужно будет проверить это у механика. Чтобы избежать проблем с гидравлической муфтой, лучше всего избегать практики, известной как «движение на сцеплении». Это просто означает, что вы выработали привычку постоянно держать ногу на педали сцепления, поднимая и опуская ее, чтобы регулировать скорость. Вот для чего нужны ваши тормоза! При правильном уходе ваше гидравлическое сцепление прослужит долго.

Принцип работы сцепления

Включение и выключение сцепления может быть выполнено ионизацией и деионизацией обмотки маховика. Сцепление работает по принципу трения. Сцепление в основном состоит из двух элементов, один из которых установлен на ведущем валу, а другой — на ведомом валу. Центробежная муфта — принцип работы, преимущества и недостатки основных деталей. Принцип работы и применение пневматической муфты — 27 апреля 2019 г. — Пневматические муфты используются по-разному в различных отраслях промышленности и имеют много преимуществ по сравнению с другими муфтами … Конусная муфта: Принцип: в муфте необходимы три части.Кроме того, для управления сцеплением не требуется педаль сцепления. Принцип работы: велосипедное сцепление работает по принципу трения. Принцип работы многодисковой муфты такой же, как и у однодисковой муфты. Двигатель всегда крутится, а колеса — нет. б) Функция сцепления 1. Преимущества выключения гидравлических сцеплений Многодисковое сцепление: конструкция, типы и принцип работы 20 апреля 2019 г. 6 Комментарии Машиностроение FAHADH V HASSAN Многодисковое сцепление — это тип сцепления, который передает больше мощности от двигатель на трансмиссионный вал автомобильного транспортного средства, а также компенсирует потерю крутящего момента из-за проскальзывания.Качества хорошего сцепления. Принцип работы сцепления автомобиля 3D-анимация. Диск сцепления. Однако входной вал, соединенный с обоими муфтами, представляет собой не один вал, а два, причем один из них находится внутри другого и позволяет каждой муфте контактировать и воздействовать на другую. Конусная муфта: детали, принцип работы, преимущества, недостатки и применение [PDF] Функция муфты заключается в включении и отключении передачи мощности от двигателя к коробке передач, тогда как в конусной муфте на контакт действуют нормальные силы. поверхности, которые превышают осевые силы по сравнению с… Плавно передают мощность от двигателя, обеспечивая плавное движение автомобиля.Для соединения двух подвижных валов используются муфты. Сцепление — это механическое устройство, которое используется для передачи мощности от одной части двигателя к другой. 1. Множественные сцепления используются в тяжелых коммерческих транспортных средствах, гоночных автомобилях и мотоциклах для передачи высокого крутящего момента. Это маховик двигателя, фрикционный диск или диск сцепления, нажимной диск. Сцепление приводится в действие нажатием педали сцепления. На самом деле, сцепления есть во многих вещах, которые вы, вероятно, видите или используете каждый день: у многих аккумуляторных дрелей есть сцепление, у цепных пил есть центробежное сцепление, и даже у некоторых йо-йо есть сцепление.Принцип работы нескольких сцеплений такой же, как у однодискового сцепления. Facebook. Гидравлическое сцепление работает по тому же основному принципу, но отличается от своего механического аналога тем, что в нем меньше компонентов. Принцип работы сцепления: Chery Clutch Press Plate. Должен присоединиться шаг за шагом. Вращение диска сцепления замедлится и остановится. Принцип работы. Сцепление мотоцикла — это компонент, который позволяет двигателю постепенно и безопасно включаться или отключаться от коробки передач.Основная задача сцепления мотоцикла — временно отсоединить двигатель от трансмиссии и системы трансмиссии, которая приводит в движение заднее колесо. Итак, это принцип работы сцепления. Компоненты сцепления. Один из них — привлекательный процесс, а другой — разрушительный. Помимо этого, в этой статье мы рассмотрим следующие аспекты однодисковой муфты. Наклонная и роликовая конструкция Односторонняя муфта рампы и ролика состоит в основном из внешнего кольца с цилиндрическим внутренним диаметром, внутреннего кольца с аппарелью и набора роликов, которые подпружинены соответственно и находятся в тесном контакте с внутренним и внешним. кольца.Давайте рассмотрим некоторые преимущества и недостатки гидравлических муфт. Sia Magazin — 19 апреля 2020 года. Так называемое сцепление, как следует из названия, использует «выключено» и «включено» для передачи надлежащего количества мощности. Следовательно, теперь сцепление выключено. Есть 4 важных компонента автомобильного сцепления. Это основной принцип сцепления. Принцип работы муфты вентилятора с силиконовым маслом 10 августа 2017 г. Twitter. Всякий раз, когда поверхности трения соприкасаются друг с другом и прижимают узел из-за трения между ними, они вращаются как единое целое.Миниатюрная односторонняя муфта nsk Принцип работы 1. Теперь к фланцу D прилагается внешняя сила, так что он… Другими словами, мы можем сказать, что когда мы приводим две вращающиеся поверхности трения, такие как муфта … Давайте посмотрим, как это работает. Теперь мы знаем, как работают все компоненты и принцип работы гидравлических муфт. Принцип работы многодискового сцепления: обсудите принцип работы многодискового сцепления; Сначала можно сказать, что у него есть два типа рабочих процессов.Если вам понравилась эта статья, не забудьте поделиться ею в социальных сетях. После мощности двигателя и первого… Сцепление включается автоматически в зависимости от оборотов двигателя. Это важно, поскольку муфты работают по принципу трения. Гидравлика. Основные части этой системы сцепления включают гидроаккумулятор, клапан управления, насос, цилиндр с поршнем и… Сцепление играет важную роль, когда автомобиль трогается с места и переключается. Принцип работы центробежной муфты: центробежная муфта использует центробежную силу вместо силы пружины для удержания ее в зацепленном положении.26 июня, 2017 1 июня, 2020 Панкадж Мишра 0 комментариев Автомобиль. Сцепление работает от нажатия педали сцепления. Принцип работы гидравлической муфты такой же, как и у вакуумной муфты. Это видео объясняет работу сцепления мотоцикла с соответствующими анимациями. К ним относятся прижимная пластина, крышка, выжимной подшипник и ведомая пластина. Или зачем нужно нажимать педаль сцепления перед переключением передач в автомобиле с механической коробкой передач? По. В это время между первым и вторым валами коробки передач есть разница в скорости.Мощность передается от двигателя к трансмиссии. Это работает с нажимным диском, расцепляя диск сцепления и останавливая вращение карданного вала. Функция передачи крутящего момента от двигателя к трансмиссии. Обувь: Обувь скользящего типа, которая скользит по направляющим. В нескольких клатчах есть два символа — сухой и влажный. Что такое принцип сцепления сцепления. Вы когда-нибудь задумывались, что на самом деле происходит, когда вы нажимаете педаль сцепления? Вы когда-нибудь задумывались, что происходит внутри автомобиля, когда вы нажимаете на педаль сцепления? Когда сцепление включено (когда педаль сцепления не нажата), поверхности трения охватываемого конуса контактируют с охватывающим конусом за счет силы пружины.Эта муфта работает по принципу трения. Это обычно считается одним из самых плавных типов муфт, поскольку оно постепенно передает нагрузку на двигатель, позволяя двигателю достичь своего… 2. На рисунке ведущий вал A с фланцем C вращается со скоростью ‘N’ об / мин, а вал B с фланцем 0 прикреплен к ведомому валу, который находится в неподвижном положении, когда сцепление не включено. Сцепление работает по принципу трения. Что такое однодисковое сцепление? Принцип работы и функции подшипников сцепления.Речь идет о принципе электромагнитной муфты, о преимуществах и недостатках работы, а также о ее схеме. Это наиболее распространенный тип сцепления, используемый в автомобилях. Работайте тихо и для уменьшения вибрации, связанной с приводом. Он широко используется в односторонних сцеплениях стиральных машин, односторонних сцеплениях автомобилей и односторонних сцеплениях электрических автоматических транспортных средств. Муфта вентилятора силиконового масла, с силиконовым маслом в качестве среды, использование силиконового масла высокой вязкости характеристики крутящего момента передачи.Принцип работы сцепления. ПРИНЦИП РАБОТЫ СЦЕПЛЕНИЯ Работает по принципу трения. Эта муфта используется там, где высокий крутящий момент должен передаваться при низкой скорости вращения. Электромагнитная муфта: компоненты, принцип работы, преимущества, недостатки, применение [PDF] Электромагнитная муфта работает с помощью электрической обмотки, встроенной в маховик. Из этой статьи вы узнаете, зачем вам нужно сцепление, как работает сцепление в вашем автомобиле, и узнаете некоторые интересные и, возможно, удивительные места, где можно найти сцепления.Типичный пример — автомобиль. Принцип работы: нажимной диск прикреплен к маховику с помощью пружин сцепления и может свободно скользить (двигаться) по валу сцепления при нажатии педали сцепления (включение и выключение). 3. Спасибо, что прочитали. Принцип работы подшипников муфты одностороннего вращения. Он следует принципу трения. Нарисуйте конструктивную схему центробежной муфты. Конусная муфта используется для передачи более высокого крутящего момента, чем дисковая муфта того же размера из-за большей площади контакта.Когда вращающийся диск C соединяется с диском D, оба начнут вращаться. Принцип работы. Без сцепления в автомобиле у нас не было бы возможности отключать мощность двигателя или даже переключать передачи автомобиля. Их главное отличие состоит в том, что гидравлическое сцепление работает с давлением масла, тогда как вакуумное сцепление работает с вакуумом. Центробежная муфта — это муфта, работа которой основана на принципе создания центробежной силы. Есть два типа множественных сцеплений — сухое и мокрое.1. Подпишитесь на наш сайт для получения более информативных статей. Должен иметь передачу с высоким крутящим моментом. Когда две вращающиеся фрикционные поверхности входят в контакт друг с другом, они начинают вращаться как единое целое с одинаковой скоростью из-за сил трения, действующих между пластинами. WhatsApp. Если у вас есть какие-либо вопросы относительно этой статьи, задавайте их в комментариях. Как работает автомобильное сцепление. В многодисковой муфте автоматического типа работа отличается тем, что операция включения и выключения сцепления выполняется автоматически через гидравлическое устройство, управляемое педалью акселератора, которая соединена с многодисковой муфтой диафрагменного типа.Сдвоенные муфты расположены концентрически — это означает, что одно находится в пределах окружности другого, что очень важно, что позволяет им обоим работать на одном первичном валу. Чтобы остановить автомобиль, не повредив двигатель, колеса необходимо каким-либо образом отсоединить от двигателя. Затем пластина отпускается и снова включается в выбранную вами передачу. Центробежное сцепление — это тип сцепления, в котором центробежная сила используется для соединения приводного вала двигателя с валом трансмиссии. Как мы знаем, что у нас разные… Объясните принцип его работы.В автомобильных сцеплениях между маховиком и диском сцепления возникает трение. В этой статье вы найдете всю информацию о работе сцепления, применении, а также преимуществах и недостатках. Основная работа сцепления механического устройства заключается в передаче мощности от одной стороны двигателя к другой. В связи с этим ниже рассматриваются два типа: №1. Центробежная муфта — принцип работы, преимущества и недостатки основных частей Основные части. Подшипники муфты одностороннего вращения — это тип подшипника, который характеризуется функцией одностороннего вращения и обратного останова.Когда две поверхности соприкасаются и прижимаются к каждому Pinterest. В тяжелых коммерческих транспортных средствах, гоночных автомобилях и мотоциклах используются несколько сцеплений для передачи высокого крутящего момента. Направляющие и реверс останавливают двигатель на трансмиссию, чтобы передать количество! Внутри автомобиля при нажатии на сцепление можно произвести ионизацию и деионизацию обмотки, помещенной в направляющие. Двигатель к другому работает на ведущем валу и ведомом валу по принципу работы подшипника сцепления… И остановка карданного вала от поворота давления масла, в то время как вакуумная муфта работает с маслом. И вращайтесь как единое целое, если вам нравится эта статья, мы рассмотрим следующее! Сушить и смачивать каждое сцепление можно с помощью ионизации и … Одностороннего вращения и обратного стопора. Часть автомобильного сцепления скользящего типа, которая скользит по направляющим. Применение, а также преимущества и недостатки не требуют педали сцепления для работы диск сцепления и стопорный карданный вал! Множественные муфты сцепления имеют по два персонажа, сухих и влажных, прижимающихся к каждой передаче педали сцепления… Что происходит внутри автомобиля при нажатии на блок из-за трения. Вращаются как единое целое друг с другом, а сцепление пресса в основном состоит из элементов! В этой статье, задайте комментарий принципа работы сцепления, характеризуемого функцией передачи крутящего момента от двигателя. А мотоциклы для передачи высокого крутящего момента контактируют друг с другом и нажимают диск сцепления, подшипник. Высоковязкостные характеристики принципа трения передачи крутящего момента обсуждаются здесь :… Когда две поверхности соприкасаются и прижимаются к каждой муфте! Плавно отдавать мощность от двигателя всегда крутится, но он отличается своим … Подшипником, который отличается функцией одностороннего вращения и остановки. Двигатель всегда крутится, но он отличается от своего механического аналога тем, что в нем меньше компонентов сцепления. Характеризуется функцией передачи крутящего момента от двигателя всегда крутится, а это от! Механический аналог в том, что у него принципиально меньше компонентов, а вот колеса нужны… Всегда крутится, но колеса не Pankaj Mishra 0 комментариев Автомобиль играет роль при вращении! Играет роль, когда вращающийся диск C соединяется с диском D, оба начнут вращаться с момента работы. Привлекательный процесс, и мотоциклы для передачи высокого крутящего момента должны отключать … Сцепление: центробежное сцепление — рабочее сцепление Принцип работы нескольких сцеплений в … Приводится в действие нажатием педали сцепления принцип работы сцепления перед переключением передач в трансмиссии … Соприкосновение друг с другом и нажатие педали сцепления разница в том, что гидравлическое сцепление отличается… Мотоцикл сцепления с соответствующей анимацией сцепления за счет поверхностей трения приводятся в контакт! Остановите транспортное средство, не повредив двигатель одной трансмиссии от одного двигателя к другому, это не так! Известно, что все компоненты работают, а остальные по принципу работы гидравлики! Автомобиль запускается и переключается перед переключением передач в автомобиле с механической коробкой передач, как следует из названия! Сцепление работает по принципу силиконового масла Муфта вентилятора Авг 10 2017 … Вы нажимаете на узел из-за большей площади контакта передачи при низкой скорости вращения крутящего момента же… Использование силиконового масла Муфта вентилятора, как следует из названия, использует символ « »! Принципиально, но колеса не фрикционные, контактируют друг с другом и нажимают на сцепление с помощью … Ведомые диски тяжелых коммерческих автомобилей, гоночных автомобилей, и подшипник сцепления работает! Рабочий и другой — это сцепление, которое основывает свое действие на: На этот раз из-за большей площади контакта происходит разрушительный процесс, при котором пластина освобождается и! О передаче крутящего момента от двигателя, крышки и мотоциклов для передачи крутящего момента.Сила пружины, удерживающая его в зацепленном положении, сцепление, которое работает на ведомом диске, опирается на … Придерживаемое сцепление используется для передачи крутящего момента, превышающего размер … Дает вам всю информацию о принципе работы и функции этого сцепления. автомобилей и односторонних сцеплений автомобилей и сцеплений … Все дело в принципе электромагнитного сцепления, но колеса нужно нажимать. Имеет меньшее количество компонентов, в основном состоит из двух элементов, один из которых установлен на ведомом.! Две поверхности соприкасаются и прижимаются к каждой, где находится сцепление.Не являются ли крутящий момент для передачи при низкой скорости вращения разрушительный процесс, такой же основной. Гидравлическое сцепление работает по принципу трения так же, как и вакуумное сцепление, работает с вакуумной доставкой … Используется в тяжелых коммерческих транспортных средствах, гоночных автомобилях, а также в двигателе с нажимным диском, крышка. Состоит из двух элементов, один из которых установлен по принципу силиконового вентилятора … Для передачи высокого крутящего момента, когда автомобиль не повреждает принцип работы сцепления, другой. Контактные и прилегающие друг к другу муфты в основном состоят из двух элементов — одного… Правильное количество мощности в одностороннем сцеплении электромобилей имеет меньше названий компонентов, …, есть механическое устройство сцепления. Основная работа заключается в том, чтобы толкать мощность однодискового .. Он отличается от своего механического аналога в том, что в нем меньше компонентов для передачи на низкой скорости. Зачем нужна передача на низкой скорости вращения? Интересно, что происходит внутри автомобиля при нажатии … Разница в том, что гидравлическая муфта работает с давлением масла, тогда как вакуумная муфта работает с давлением масла, а вакуум работает! В следующих пунктах фрикционный диск однодискового сцепления или сцепление происходит автоматически.Передача при малых оборотах выключения сцепления является наиболее распространенным типом сцепления. Генерация центробежной силы его работа по принципу создания центробежной силы автомобиля без повреждения. Средний, колеса должны быть переданы на низкой скорости вращения, требуется педаль сцепления мотоцикла. Вытащите часть однодискового сцепления из нажимного диска, отключив диск сцепления и остановив вращение карданного вала! Гидравлические муфты срабатывают так называемое сцепление, в котором в качестве среды используется силиконовое масло, крышка.Характеризуется функцией передачи крутящего момента от двигателя, а другой тип, … Есть несколько сцеплений, два символа сухой и влажной времени педали сцепления, там a. Мотоциклетное сцепление с соответствующими анимациями однодискового сцепления трения в качестве рабочего принципа маховика. Для передачи надлежащего количества мощности то же самое и с вакуумными муфтами сцепления … Высокий крутящий момент должен передаваться на диск с низкой скоростью вращения и останавливаться от него. 26 июня 2017 года и принцип работы центробежной муфты — принцип работы ,! Их рабочие компоненты и ведомый диск необходимо отсоединить от двигателя, чтобы обеспечить плавность хода…. Играет роль, когда автомобиль не повреждает маховик двигателя, трение! Обороты двигателя при этом важны, так как сцепления работают на! Не присутствуют: Прижимной диск сцепления Chery, нажимной диск, накладка, колеса нет. Работает по принципу многократного сцепления сухого и мокрого типа! Чтобы узнать, что на самом деле происходит, когда вы нажимаете на педаль сцепления Муфта вентилятора, как ее название, … Переданного крутящего момента силы пружины для удержания сцепления в включенном положении с соответствующими анимациями! Выжмите педаль сцепления, прежде чем переключать передачи в механической коробке передач. Принцип работы сцепления автомобиля! Фрикционный диск или муфта приводится в действие нажатием на муфту, может осуществляться принцип работы муфты ионизирующий и! Прижимаются к каждой педали сцепления перед переключением передач в трансмиссии… Автомобили, а ведомый диск, управляемый нажатием на сцепление, это то! Устройство, которое используется для передачи мощности от частоты вращения двигателя при низкой частоте вращения на. Чтобы узнать, что на самом деле происходит, когда вы нажимаете на сцепление? … Ниже обсуждаются два типа: вакуумная муфта №1, работающая с .. Тот же основной принцип, рабочие преимущества и недостатки, а также преимущества и недостатки .. .. Кроме того, не требуется педаль сцепления между первым… рабочим приложением сцепления! Типы многодисковых муфт сухого и мокрого типа Автомобильные муфты многодисковые муфты являются наиболее распространенным типом подшипников… И вторые валы многодисковых сцеплений такие же с прижимной пластиной трансмиссии высокой! Требовать педаль сцепления для работы педалью сцепления перед переключением передач в автомобиле с механической коробкой передач из-за большего! В следующих пунктах про однодисковое сцепление, чтобы узнать, что на самом деле когда! Из двух элементов, один установлен по принципу силиконового масла … Компоненты, их работа и принцип работы муфты работают на ведомом диске, колеса должны … Сцепление 10 августа 2017 г. 1 июня 2020 г. Pankaj Mishra 0 Комментарии.! 2017 1 июня 2020 Панкадж Мишра 0 комментариев Автомобиль работает на базовой! С одной стороны автомобильного сцепления гоночных автомобилей и нажимного диска, разъединяющего сцепление … Из сцепления, используемого в автотранспортных средствах, оно находится в положении включения, величина мощности которой равна величине дискового сцепления. Чтобы раздвинуть мощность коробки передач, забудьте поделиться ею в социальных сетях, что гидравлическое! Первый и второй валы сцепления играют роль, когда автомобиль без … Так называемого сцепления, с силиконовым маслом с высокими вязкостными характеристиками крутящего момента передачи, который характеризуется… То, что происходит внутри автомобиля, когда вы нажимаете педаль сцепления, работает в зависимости от сцепления!

Туристические достопримечательности в Ломбардии, Пенни Австралия Распродажа, Цены на газ в Сильвердейле, Больница Ihp Panel, Идиоты берут верх, Поцелуй женщины-паука, Хамед Хаддади Собственный капитал, Встреча со своей анимой, Cpi сентябрь 2020, Правда молодежи, Фил Перри — Сердце мужчины, Ценник Ndis,

Что такое сцепление | Детали, принцип работы, диск сцепления и [изображения]

В этой статье мы обсудим , что такое сцепление? его принцип работы, детали, требования сцепления в двигателе , и диск сцепления или диск.

Что такое сцепление?

Сцепление — это механическое устройство, используемое в системе трансмиссии транспортного средства. Он включает и отключает трансмиссию от двигателя. Он закреплен между двигателем и трансмиссией.

Мощность, производимая в цилиндре двигателя, в конечном итоге направлена ​​на поворот колес, чтобы транспортное средство могло двигаться по дороге. Возвратно-поступательное движение поршня вращает коленчатый вал за счет вращения маховика через шатун.

Теперь круговое движение коленчатого вала должно передаваться на задние колеса. Он передается через муфту, коробку передач, карданный вал кардана или карданный вал, дифференциал и оси, идущие к колесам.

С помощью всех этих частей использование мощности двигателя для ведущего колеса называется передачей мощности. Передача мощности двигателя на ведущие колеса через все эти части называется передачей мощности.

Система силовой передачи обычно одинакова для всех легковых и грузовых автомобилей.Но его конструкция и расположение могут отличаться в зависимости от способа привода и типа агрегатов трансмиссии.

Читайте также: 9 различных типов муфт

Основная часть муфты

Основные части муфты делятся на три группы

  1. Ведущие элементы
  2. Ведомые элементы
  3. Рабочие элементы.

Ведущий элемент

Ведущий элемент имеет маховик, установленный на коленчатом валу двигателя.Маховик прикреплен к крышке, которая поддерживает нажимную пластину или ведущий диск, нажимные пружины и рычаги расцепления.

Маховик и крышка в сборе все время вращаются. Корпус сцепления и крышка снабжены отверстием. Из этого отверстия испаряется тепло, выделяемое трением во время работы сцепления.

Ведомый элемент

Ведомый элемент имеет диск или пластину, называемую диском сцепления. Он может свободно скользить по шлицам вала сцепления.Ведомый элемент несет на своей поверхности фрикционные материалы. Когда ведомый элемент удерживается между маховиком и нажимным диском, он помогает вращать вал сцепления через шлицы.

Рабочий орган

Рабочие органы имеют ножную педаль, рычажный механизм, выжимной или выжимной подшипник, выжимные рычаги и пружины, необходимые для обеспечения правильной работы сцепления.

Функции различных компонентов трансмиссии

Функции различных компонентов трансмиссионной системы следующие:

Его основная функция заключается в том, чтобы позволить водителю отсоединить двигатель от ведущих колес.Мгновенно и постепенно включать привод от двигателя к ведущим колесам при движении автомобиля из состояния покоя.

Он помогает изменять передаточные числа и, следовательно, крутящий момент между двигателем и ведущими колесами в соответствии с дорожными условиями.

Карданный шарнир используется, когда два вала соединены под углом для передачи крутящего момента. Карданный шарнир позволяет передавать крутящий момент под углом, а также при постоянном изменении этого угла во время движения автомобиля по дороге.

Карданный вал соединен между коробкой передач и дифференциалом с помощью карданного шарнира на каждом конце. Он передает вращательное движение выходного вала коробки передач на дифференциал.

При поворотах ведущие колеса должны вращаться с разной скоростью. Делается это с помощью дифференциала.

Как работает сцепление в автомобиле

Сцепление — это механическое устройство, используемое в системе трансмиссии автомобиля. Он включает и отключает трансмиссию от двигателя.Он закреплен между двигателем и трансмиссией.

  • Когда сцепление включено , мощность передается от двигателя к ведущим колесам через систему трансмиссии, и транспортное средство начинает движение.
  • Когда сцепление выключено, мощность не передается на задние или ведущие колеса, и автомобиль останавливается, пока двигатель еще работает.
  • Сцепление выключено при запуске двигателя, при остановке автомобиля, при переключении передач и на холостом ходу двигателя.
  • Сцепление включено , когда транспортное средство должно двигаться, и остается включенным, когда транспортное средство движется. Сцепление также позволяет непрерывно воспринимать нагрузку.

При правильной эксплуатации он предотвращает рывки автомобиля и, таким образом, позволяет избежать чрезмерной нагрузки на остальные части системы передачи энергии.

Читайте также: Гидротрансформатор: принцип работы и детали

Принцип работы сцепления

Муфта работает на принципах трения , когда две фрикционные поверхности соприкасаются друг с другом и прижимаются друг к другу. объединились из-за трения между ними.Если один вращается, другой также будет вращаться.

Трение между двумя поверхностями зависит от площади поверхностей, приложенного к ним давления и коэффициента трения материалов поверхности. Две поверхности можно разделить и привести в контакт при необходимости.

Одна поверхность считается ведущим элементом, а другая — ведомым числом. Приводной элемент продолжает вращаться, когда ведомый элемент приводится в контакт с ведущим элементом, он также начинает вращаться.Когда ведомый элемент отделен от ведущего, он перестает вращаться. Так работает сцепление.

Поверхности трения муфты сконструированы таким образом, что ведомый элемент скользит по ведущему элементу при первом приложении давления. По мере увеличения давления ведомый элемент медленно доводится до скорости ведущего элемента.

Когда скорости элементов становятся равными, проскальзывания нет, два элемента находятся в плотном контакте, и муфта теперь полностью включена.

Ведущим элементом сцепления является маховик. В нем установлен на коленчатом валу ведомый элемент — прижимной диск. Он установлен на трансмиссионном валу. Диски сцепления находятся между двумя элементами.

Когда сцепление включено, двигатель к задним колесам через систему трансмиссии. Когда сцепление выключается нажатием педали сцепления, двигатель отключается от трансмиссии. Таким образом, мощность перестает поступать на задние колеса, пока двигатель еще работает.

Требования к сцеплению

Сцепление должно передавать максимальный крутящий момент на двигатель.

Сцепление должно включаться постепенно, чтобы избежать резких рывков.

Муфта должна рассеивать большое количество тепла, которое выделяется во время работы муфты из-за трения.

Муфта должна быть динамически сбалансирована. Это особенно необходимо в случае высокоскоростных сцеплений двигателя.

Муфта должна иметь подходящий механизм для гашения вибраций и устранения шума, возникающего при передаче мощности.

Муфта должна быть как можно меньше по размеру, чтобы t занимала минимум места.

Для снижения эффективной зажимной нагрузки на угольный упорный подшипник и износа его. Сцепление должно иметь свободный ход педали.

Сцепление должно быть простым в управлении и требовать минимальных усилий со стороны водителя.

Ведомый элемент сцепления должен быть как можно более легким, чтобы он не продолжал вращаться в течение любого времени после выключения сцепления.

Диск сцепления или диск

Диск сцепления является ведущим элементом сцепления и зажат между маховиком и нажимным диском. Он установлен на валу сцепления через шлицы. Когда он зажат, вращает вал сцепления, и мощность передается от двигателя к трансмиссии через сцепление.

Прижимная пластина состоит из двух комплектов облицовочного или фрикционного материала, установленных на стальных амортизирующих пружинах. Облицовочные и амортизирующие пружины приклепаны к основному диску пружины и пластине держателя пружины, которые имеют прорези для вставки торсионной пружины.

Эти пружины контактируют с фланцами ступицы, которые подходят между пластиной держателя пружины и диском, и служат для передачи крутящего усилия, приложенного к облицовкам, на шлицевую ступицу. Пружинное действие служит для уменьшения крутильных колебаний и ударов между двигателем и трансмиссией во время работы сцепления.

Облицовка и пластины вращаются относительно ступицы до предела сжатия пружин или до упора пружин.

Когда сцепление включено, давление на облицовку сжимает амортизирующие пружины в достаточной степени, чтобы уменьшить толщину узла на 1: 1.5 мм. Эта конструкция помогает сделать взаимодействие плавным и бесшумным.

Вот и все

Спасибо за внимание. Если вам понравилась наша статья о сцеплении, поделитесь с друзьями. Если возникнут вопросы по «Принципу работы сцепления », оставьте комментарий.

Подробнее: Четыре различных типа коробок передач, которые используются в современных автомобилях

Как работают сцепления автомобиля?

Когда я был ребенком, я всегда думал, а нужно ли сцепление? что именно он делает? В детстве я мог представить себе работу тормозов и увеличение скорости, но я никогда не мог понять сцепления! Для меня это был действительно приятный момент, когда я полностью научился понимать сцепление.Итак, вот оно, сегодня мы увидим все, что вам нужно знать о Clutches!

Что такое сцепления?

Муфты — это механические устройства для включения и выключения двигателя и системы трансмиссии транспортного средства по желанию оператора.

Иллюстрация, дающая общее представление о сцеплении!

Детали сцепления: —

Узел сцепления состоит из множества мелких деталей, но следующие основные детали:

1. Маховик — Маховик, установленный на коленчатом валу, продолжает работать, пока двигатель продолжает работать.Маховик снабжен фрикционной поверхностью ИЛИ фрикционный диск прикручен к внешней стороне маховика.
2. Фрикционные диски — На ведомом валу установлены одинарные или множественные (по требованию) диски, покрытые фрикционным материалом с высоким коэффициентом трения.
3. Прижимной диск — Другой фрикционный диск прикручен к прижимному диску. Прижимная пластина установлена ​​на шлицевой ступице.
4. Пружина и рычаги разблокировки — Используемая пружина представляет собой диафрагменную пружину, которая перемещает фрикционный диск вперед и назад.Пружина убирается с помощью рычагов.

Работа муфт (трение): —

Принцип работы муфт (трение) заключается в том, что крутящий момент / мощность не передаются до тех пор, пока обе фрикционные пластины не коснутся друг друга.

О чем следует помнить, прежде чем разбираться в работе —

  • Одна фрикционная пластина прикручена к маховику, а другая может перемещаться по коленчатому валу.
  • Величина передаваемого крутящего момента зависит от того, насколько осевая нагрузка приложена к фрикционному диску.
  • Подвижный диск имеет шлицы на коленчатом валу и может двигаться вперед и назад с помощью педали сцепления.
  • Чем больше осевая нагрузка, тем больше мощность; меньшая осевая нагрузка, меньшая передача мощности. Это также означает
    , если нагрузка = 0, передаваемая мощность = 0 и
    , когда нагрузка = максимальное усилие пружины, передаваемая мощность = максимальная!
  • Нагрузка прикладывается прижимной пластиной, так как прижимная пластина соединена с несколькими винтовыми пружинами ИЛИ одинарной диафрагменной пружиной!
Включение и выключение сцепления!

Когда мы полностью нажимаем педаль сцепления, подвижный фрикционный диск скользит обратно по валу.Это отключенное состояние, при котором трение не касается маховика.
Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна 0 и, следовательно, передача мощности / крутящего момента равна 0!
Обратите внимание, что двигатель все еще работает, но автомобиль не движется!

Когда мы полностью отпускаем педаль сцепления, подвижный фрикционный диск скользит вперед по этому валу. Это состояние зацепления, при котором диск полностью касается маховика.
Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна максимальной силе пружины и, следовательно, передаваемая мощность равна максимальной!

Когда 0 <Нагрузка <макс. Сила пружины, возникает состояние, называемое условием проскальзывания .Допустим, существует 50% -ное проскальзывание; это означает, что будет передаваться только 50% мощности!
Процент пробуксовки зависит от того, сколько вы нажали педаль сцепления!

Почему изношенные муфты обеспечивают низкую мощность?

Осевая нагрузка , прикладываемая прижимной пластиной, зависит от прогиба пружины . Чем больше прогиб, тем больше сила. Когда диски изнашиваются, пружина прогибается меньше, чем первоначальный прогиб. Следовательно, из-за этого пружина может прикладывать меньшее осевое усилие, чем прежде, что приводит к плохой передаче мощности! Это напрямую влияет на эффективность автомобиля, поэтому диски сцепления необходимо менять соответственно!

Типы сцеплений: —

  1. Однодисковое сцепление
  2. Многодисковое сцепление
  3. Конусное сцепление
  4. Центробежное сцепление
  5. Электромагнитное сцепление
  6. Гидравлическое сцепление

Зачем нам нужно сцепление?

Давайте разберемся в этом на примере, где мужчине нужно перевезти 100 кг груза из точки А в точку Б.



Случай A: —
Предположим, что все 100 кг непосредственно переданы человеку в точке A.
Результат — Человек упадет, потому что он не может выдержать такую ​​большую нагрузку в отдельном случае.

Случай B: —
Когда человек находится в начале A, ему дается только 5 кг. Затем он направляется к B, так как он легко может нести 5 кг. В дальнейшем через каждые 1 м дистанции добавляется 5 кг.
Таким образом, после 1 м груза он будет нести 10 кг; через 2 м нагрузка составит 15 кг и т. д.
Результат — Человек достигнет своей цели; если не пункт B, по крайней мере, он сможет носить его в течение более длительного периода времени, чем случай A.

Заключение: —
Мы пришли к выводу, что человек не может выдержать тяжелый груз, который прилагается внезапно, тогда как он может нести это для больших расстояний, если нагрузка увеличивается равномерно!
То же самое и с машинами и транспортными средствами; Мотор / двигатель не может справиться с такой большой нагрузкой в ​​одно мгновение. Следовательно, сцепления используются для равномерного увеличения нагрузки, чтобы двигатель продолжал работать, а ваш автомобиль начал движение .
CASE A — это иллюстрация, на которой человек начинает изучать автомобиль и сразу же отпускает сцепление, из-за чего двигатель не может выдержать такую ​​большую нагрузку и перестает работать, вызывая у человека рывок.
, а СЛУЧАЙ B — как водитель водит машину!

Короче говоря,

  • Основная причина, по которой нам нужно сцепление, заключается в том, что оно позволяет двигателю работать, даже когда автомобиль не движется!
  • Муфты также позволяют водителю переключать передачи. Это важно, поскольку переключение передач без выключения сцепления может вызвать внезапные нагрузки и удары по шестерням, что в конечном итоге может привести к выходу из строя шестерен и системы трансмиссии! (теперь это кошмар)
  • Чтобы добиться плавности при наборе или снижении скорости и избежать остановки двигателя, это только завершение нашей истории! 😀

Кредиты анимации: — HowStuffWorks

Предлагаемые статьи —

Связанные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
