Назначение, устройство и работа муфты сцепления автомобиля

Реферат по предмету ”Устройство автомобиля”на тему:

”Назначение, устройство и работа муфты сцепления автомобиля”

Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения после включения передачи в коробке и при трогании автомобиля или трактора с места.

Сцепления различают:

·  Механические фрикционные

·  Гидравлические

·  Электрические

Ø В мехенических фрикционных сцеплениях кр. мом. передаётся силами трения между ведущими и ведёнными элементами.

Ø В гидравлических –динамическим напором жидкости.

Ø В электрических-токами, которые возникают между полюсами ведущего(эл. магнит) и ведённого елементов.

На автотракторной технике самые распространённые механические фрекционные сцепления, которые классифицируют зависимо от вида трения, числа ведённых дисков, действия нажимного механизма и числа потоков кр. мом.

По виду трения сцепления разделяют на:

·  Сухие

·  Мокрые(работают в масле)

На тракторах, как правило, используют сухие сцепления. Мокрые сцепления чаще всего используют в коробках передач с переключением передач на ходу, в приводе вала отбора мощности, в блокируемом устройстве дифференциала передних ведущих мостов нескольких тракторов.

Зависимо от числа ведённых дисков разделяют на:

·  Однодисковые

·  Двухдисковые

·  Многодисковые

По действию нажимного механизма сцепления разделяют на:

·  Постоянно замкнутые

·  Непостоянно замкнутые

Постоянно замкнутые - это сцепление, которое находится во включенном состоянии до тех пор, пока к органам управления не будет приложено внешнее усилие.

Зависимо от числа потоков кр. мом., которые передаются сцеплением, они бывают:

·  Однопотоковые

·  Двухпотоковые

Однопотоковые передают кр. мом. только на колёса.

Двухпотоковые-дополнительно на привод рабочих органов машин и снарядов, которые агрегатируются.

Управление сцеплением бывает автоматическим (без участия водителя) и

неавтоматическим.В автотракторной технике применяют управление с механическим и гидравлическим приводами. С целью уменьшения усилия во время выключения сцепления используют механические(пружинные) или пневматические усилители(сервомеханизмы).

Фрикционные сцепления- это муфта, в которой кр. мом. передаётся за счёт сил трения между поверхностями, которые дотрагиваются.

Механизмы управления сцеплением (приводы).

Привод сцепления- это дистанционный механизм для управления сцеплением.

Механизмы управления бывают:

·  Механические

·  Гидравлические

·  Пневматические

·  Комбинированные

Комбинированный привод самый распространённый в автотракторной технике как самый простой и самый надёжный в эксплуатации. Основными параметрами механического привода является передаваемое число, усилие на педали и её ход, а так же геометрические размеры важилей и тяг.

Передаваемое число механического привода iп равно отношению длины плеч важелей и механизма отводки:

iп=ac | bd

Полный ход педали Sп слаживается с рабочего Sp Sв ходов

Sп=Sр+Sв+Sipiп+iп

где S - ход нажимного диска;iр=е/х – передаваемое число важителей механизма выключения сцепления;-зазор в механизме выключения.

Такие конструкции приводов имеют передаваемое число 30-45,ККД механического привода =0.8…0.9.

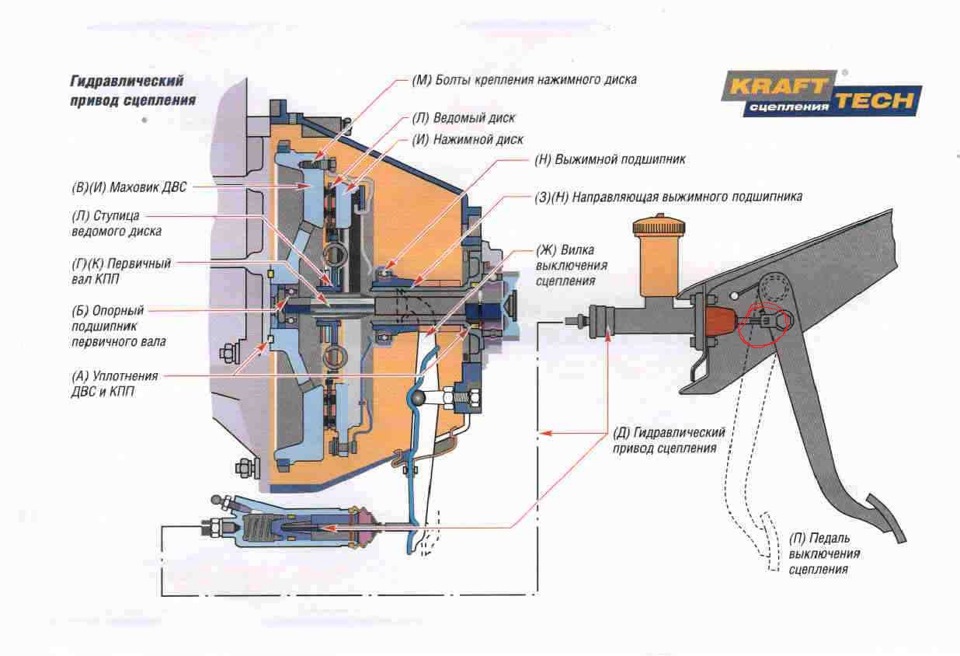

Гидравлический привод используют, как правило, на легковых автомобилях.

Автоматический электровакуумный привод сцепления устанавливают на автомобилях ЗАЗ для инвалидов место электромагнитного порошкового сцепления.

Механический усилитель-самый простой из всех типов.

Гидравлический усилитель-устанавливают параллельно механическому приводу.

Пневмотический усилитель монтируют на автомобилях МАЗ, КамАЗ, МоАЗ и на тракторах ХТЗ.

Двухдисковые сцепления с конструктивной схемой отличаются от однодисковых только большим количеством однотипных деталей.

Кр. мом. на тракторах(К-701,Джон Дир) от моховика передаётся на первичный вал коробки передач с помощью полужосткого сцепления.

Сцепление ЯМЗ-236

1 — маховик; 2— ведомый диск с демпфером; 3 — нажимной днсю 4 — оттяжной рычаг; 5 — упорная пластина; 6—болт крепления опорной пластины; 7 — вилка оттяжного рычага; 8 — стопорная шайба; 9 — регулировочная гайка; 10 — петля пружины оттяжного рычага; 11 — муфта выключения сцепления с подшипником; 12 — шланг подачи смазки к муфте выключения сцепления; 13 — вилка выключения сцепления;: 14 — упорное кольцо оттяжных рычагов; 15 — вал вилки выключения сцепления; 16 — рычаг вала вилки; 17 — тяга выключения сцепления; 18 — контргайка; 19 — вилка; 20 — палец; 21 — крышка люка картера сцепления; 22 — кожух сцепления; 23 — нажимная пружина; 24 — термоизолирующая прокладка пружины; 25 — крышка люка картера маховика; 26 — Демпфер

Устройство и принцип действия муфты сцепления

Рубрика - Силовая передача

Муфта сцепления предназначена для передачи крутящего момента от дизеля к трансмиссии, отсоединения дизеля от силовой передачи, а также плавного и безударного их соединения.

На тракторе МТЗ-80, МТЗ-82 установлена сухая, однодисковая муфта сцепления постоянно-замкнутого типа.

Муфта сцепления с понижающим редуктором и приводом независимого ВОМ в сборе (рис. А)

  1. маховик
  2. ведомый диск в сборе
  3. нажимной диск
  4. стакан пружины сцепления
  5. пружина нажимная сцепления
  6. опорный диск
  7. ступица ведомого диска
  8. демпфер
  9. диск поддерживающий
  10. пластина пружинная
  11. накладка фрикционная
  12. диск ограничительный
  13. рычаг отжимной
  14. штифт опорный
  15. ось
  16. палец
  17. втулка
  18. гайка корончатая
  19. пружина
  20. контргайка
  21. винт регулировочный
  22. подшипник
  23. отводка муфты сцепления
  24. кронштейн отводки
  25. шестерня промежуточная
  26. вал ведущий привода ВОМ
  27. вал силовой передачи
  28. кронштейн отводки тормозка
  29. вал вилок включения
  30. вилка включения
  31. отводка тормозка
  32. диск ведущий тормозка с накладкой
  33. пружина фиксатора
  34. шарик
  35. рычаг переключения понижающего редуктора
  36. крышка люка редуктора
  37. рычаг вилки
  38. шестерня ведущая понижающего редуктора
  39. подшипник игольчатый
  40. муфта зубчатая
  41. подшипник игольчатый
  42. вал ведомый привода ВОМ
  43. муфта соединительная
  44. валик переключения двухскоростного привода ВОМ
  45. втулка бронзовая
  46. шестерня ведомая привода ВОМ II ступени
  47. шестерня ведомая привода ВОМ I ступени
  48. вилка
  49. рычаг сцепления
  50. вал выключения сцепления
  51. масленка
  52. пробка
  53. корпус сцепления

Ведущей частью муфты сцепления является маховик 1 и нажимной диск 3 (рис. А), установленный через три призматических выступа в пазах опорного диска 6, который крепится к маховику при помощи пальцев 16, дистанционных втулок 17 и корончатых гаек 18. Двенадцать нажимных пружин 5 со стаканами 4 расположены между опорным и нажимным дисками.

На призматических выступах нажимного диска с помощью осей 15 устанавливаются отжимные рычаги 13. Регулировка положения отжимных рычагов производится регулировочными винтами 21, ввернутыми в отжимные рычаги и упирающимися в опорные штифты 14. Рычаги прижимаются к опорным штифтам специальными пружинами 19.

Ведомый диск 2 состоит из ступицы 7, имеющей шлицы для подвижного соединения с силовым валом 27, демпферного устройства - гасителя крутильных колебаний, диска с двумя прикрепленными к нему фрикционными накладками 11. Одна накладка прикреплена непосредственно к диску с помощью латунных заклепок, вторая - со стороны нажимного диска через шесть пружинных пластин 10 стальными заклепками.

Крутящий момент передается от ведомого диска с накладками к ступице 7 через восемь упругих демпферов 8.

Включение и выключение сцепления производится при помощи отводки 23 с выжимным подшипником 22, перемещающейся по кронштейну отводки 24 и соединенной с педалью сцепления через тягу 10, рычаг сцепления 12 (рис. Б) и две вилки 48 (рис. А), закрепленные на валу 50 выключения сцепления посредством шпонок и клеммовых соединений.

Выжимной подшипник 22 смазывается солидолом через отверстие на левой стороне корпуса сцепления, закрытое пробкой 52, и масленку 51, ввернутую в цапфу отводки 23. При этом через специальное отверстие смазывается также поверхность сопряжения отводки с кронштейном.

Управление муфтой сцепления (рис. Б)

  1. стержень подушки
  2. болт
  3. педаль сцепления
  4. ось
  5. пружина
  6. болт упорный
  7. болт
  8. кронштейн
  9. масленка
  10. тяга
  11. вилка
  12. рычаг
  13. вилка
  14. тяга
  15. пружина
  16. контргайка
  17. рычаг
  18. болт

При нажатии на подушки педали сцепления 1 (рис. Б) отводка, перемещаясь по кронштейну 24 (рис. А), через выжимной подшипник нажимает на отжимные рычаги. Отжимные рычаги, упираясь регулировочными винтами в опорные штифты, поворачиваются и отводят нажимной диск от ведомого - муфта сцепления выключается. При отпускании педали происходит включение муфты сцепления.

В исходном положении педаль сцепления удерживается усилием пружины 5 механического сервоусилителя. При выключении сцепления точка упора пружины переходит через нейтраль и пружина сервоусилителя, воздействуя на педаль сцепления 3 в обратном направлении, снижает усилие на педали. Педаль сцепления установлена на оси 4, запрессованной в корпусе заднего моста. Поверхность сопряжения ступицы с осью смазывается солидолом через масленку 9, ввернутую в ступицу.


Интересно почитать:

принцип работы, назначение схема, классификация, устройство, виды, типы конструкций, работа

05.06.2020

Промышленные станки, различные конструкции инженерного назначения, а также транспортные средства зачастую нуждаются в передаче крутящего момента от одного вала к другому. На этом аспекте строится значительная часть внутренней функциональной схемы агрегата. И для выполнения подобной задачи нужен особый элемент, механизм, способный передать эту силу от одного источнику к требуемому валу, а также сохранить, увеличить КПД. Таким промежуточным звеном зачастую выступает фрикционная муфта, принцип работы, видовое разнообразие, основные конструкционные особенности и эффективность которой мы и рассмотрим в обзоре.


Общее устройство

В своем традиционном виде механизм состоит из нескольких основных элементов. Первый из них – барабан. Используется чашеобразная форма, но возможны и исключения. Другие обязательные составляющие – диски и подключаемая деталь. В базовых вариациях подключение к источнику осуществляется посредством вилки.

Барабан выступает в качестве контролируемой части, основную работу выполняют диски. И они тоже неоднородные, подразделяются на абразивные и стальные. Хотя, название в какой-то мере условное. Ведь первый вид также может состоять из стали, просто обладать поверх материала еще и специальным покрытием. Именно оно и становится центром устройства. Ведь абразивное покрытие создано для увеличения силы трения. А как раз она и передает вращательный момент, многократно усиливает его. Стальные же диски становятся неким амортизатором, который упорядочивает получаемую энергию, стабилизирует ее. В результате ход работы будет максимально плавным, исключаются рывки и излишний разгон в начале активной фазы. Соответственно, снижается степень износа и пустой расход энергии. Ведь фрикционные муфты предназначены для бережного отношения к валам.

Стоит уточнить, что диски иногда выполняются из жесткого пластика. Это не слишком положительно сказывается на общем эксплуатационном сроке. Логично предположить, что подобный материал быстрее выходит из строя. Но при этом разница оказывается не явно заметной, а ценовая категория устройства ощутимо изменяется.

Еще одними важными элементами стоит назвать поршень и пружину. Эти две детали служат для осуществления движения, целью которого и становится создание силы трения между дисками. Поршень подает давление на них, заставляет их вращаться, прессовать между собой. Как только оно исчерпает себя, в дело вступает пружина.


Принцип действия фрикционной муфты

Главным источником процесса становится жидкость. Именно она создает давление, которое позволяет дискам сжиматься между собой и передавать вращательный момент. В цепочке всегда присутствуют еще два элемента, ведущий и ведомый вал. Первый воздействует на второй. А вот вовремя сцепить их, передать импульс и разъединить снова – это и есть основная задача прибора.

Стоит понимать, что количественный фактор самих дисков напрямую отражает силу передаваемого момента. Не эффективность, а именно уровень давления. Выходит, что для повышения этого аспекта, если агрегат крупный и нуждается в серьезном крутящем моменте, стоит выбирать продукцию с максимальным количеством внутренних дисков. При этом во время разгона допустима пробуксовка. Это необходимо для сбрасывания напряжения, чтобы не возникло рывков на разгоне. Но если она возникает постоянно, значит, наличествует проблема: слишком крупный внутренний зазор между дисками. Он должен строго устанавливаться производителем. Отклонения ведут к неприятностям.


Конструкционные материалы

Давайте разберемся, из чего состоят детали:

  • Сталь. Практически 90% все полезной массы созданы именно из нее. Это наиболее подходящий по структурным особенностям материал.
  • Абразивное покрытие. Кевлар, углеродные соединения разных видов, некоторые керамические напыления. Основной критерий выбора – возможность увеличить трение, оно необходимо для передачи силы. В моделях существует и иное покрытие, но чаще остальных используется обозначенное в пункте.
  • Масло. Обеспечивает плавность хода. При сцепном воздействии элементы сильно давят на «собратьев», если не будет нужной смазки, износ возрастает в разы. Но при чрезмерном количестве возникает потеря полезной работы. Важно выявить идеальный баланс.
  • Пластик. Этот материал используется редко. Как мы уже пояснили, конструкция фрикционной муфты в большинстве случаев этого не допускает. Но иногда диски выполняются из пластика.

Форма выпуска деталей

Почти все вариации на рынке представляют собой изделия пластинчатого типа. Это наиболее эффективная методика.

Отличия возникают в размерах. А точнее, в диаметре пластин. Но выбор тут обычно характеризуется требованием оборудования, к которому впоследствии и будет подсоединяться продукция.

Есть различия и в видах крепления абразива, который имеет серьезное значение в многодисковых изделиях. Самой эффективной вариацией считается заклепка.

В зависимости от формы, действие фрикционной муфты изменяется незначительно. Только если речь идет не о диаметре пластин, а об их количестве. Тут работает принцип: чем больше, тем мощнее. Поэтому, ориентироваться придется в любом случае на конкретное оборудование в цеху.


Видовое разнообразие

Различий множество. Существуют модели с разным количеством дисковых конструкций, с различной формой. Иногда они отличаются даже принципом подачи давления. Чтобы разобраться с тем, в пользу какой продукции отдать свое предпочтение, нужно понять их основные преимущества и недостатки. А также учесть сферу применения. Конечный выбор стоит формировать еще и исходя из ценового аспекта. Разберемся по порядку. Рассмотрим все варианты, которые предоставляет нам современный рынок.

Дисковые

Наиболее востребованный и популярный тип устройства фрикционной муфты. Идеальный выбор для станка ввиду высокой силы трения. Этот эффект достигается за счет крупного барабана. Есть модификации с «пальцами», в структуре применяется одна или сразу несколько стяжек.

К особенностям также допустимо отнести:

  • Небольшой общий объем. Несмотря на крупный барабан, сама продукция весьма компактная.
  • Чем больше пластин, тем выше передача момента.
  • Конструкция дисков разнообразная. Различны и форма, и материалы, и покрытие.

Конусные

В таком варианте обычно присутствует сразу определенное количество барабанов. И часто вилки у них несхожих параметров. Соединение между собой обеспечивает пластина. При этом основной задачей в эксплуатации становится привод. Выходит, это уже фрикционная муфта сцепления.

Цилиндрические

Это крупные устройства, поэтому их недопустимо использовать в транспортных средствах. Да и на производстве процесс реализуется с большой натяжкой. Поэтому оборудование подходит для строительных и схожих машин.

Главными плюсами логично назвать невысокую стойкость. Перегиб по оси обычно является слабым местом в этой сфере. Но только не с цилиндрическим модификациями, во многом благодаря размерам барабанов. Да и абразив в таком случае выполняется из стойких к морозам и высоким температурам материалов.

Многодисковые виды

Радиальные габариты – это больное место на производстве. Чтобы уменьшить их, производители используют разнообразные модификации. И это яркий пример такого выхода.

Особенности:

  • Множественность пластин позволяет снизить радиальные габариты до допустимых пропорций.
  • Основная специализация, крупный транспорт. В том числе и специального назначения, строительного характера.
  • Ширина барабанов – это основной аспект разветвления модельных линеек на рынке.
  • Допускается применение агрегата как с наличием смазочных материалов, так и с отсутствием.

Типы с единственным барабаном

Небольшие изделия, эксплуатация производится при необходимости передачи малого усилия. Отличный вариант для малогабаритных станков. Главный положительный фактор заключается в экономии пространства. При этом есть и еще один основополагающий плюс. Это сниженное производство тепла. А значит, степень нагревания всех звеньев цепочки будет ничтожно малой. Особенно важно, если они не защищены от термического воздействия.

Типы с множественными барабанами

Назначение фрикционной муфты такого профиля лежит в иной плоскости. Передача усилия становится больше, плавность хода, соответственно, лучше. При этом снижается и давление на все основным узлы. А значит, возрастает срок эксплуатации. Жертвовать приходится местом. Ведь чем больше барабанов, тем крупнее размеры. Да и ценовой фактор также растет. Правда, зависимость от самой марки проявляется даже сильнее, чем от количества используемых деталей.


Втулочные

Выбор обладает массой логичных преимуществ. Ввиду небольшого приложения силы и давления они работают дольше. Да и вес у них значительно ниже. А также такие модели считаются более надежными, чем масса аналогов. Все это достигается за счет самой втулки, расположенной между пластинами. Она амортизирует движение, что и сказывается на плавности и безопасности работы.

Но без минусов здесь не обошлось. Все виды, классификация фрикционных муфт созданы для узких профилей. Ведь в своей сфере модели идеальны, а для других не подходят. Так и втулочные не используются для высоких оборотов. Ведь из-за амортизации прижимная сила становится меньше. И передать серьезный оборот просто физически невозможно.


Фланцевые

Небольшие перегородки, малый размер барабана. Легкое подключение к валу, минимальное количество внутренних деталей, поэтому и высокая надежность. Простой агрегат, который применяется в узком профиле. Однако из-за особенностей монтажа их можно установить не везде.

Шарнирные

В этом варианте чаще встречаются очень широкие перегородки. И они порой еще и снабжаются нарезами. Благодаря самим шарнирам снижается бесполезное трение внутри конструкции. А значит, растет эффективная работа. Да и срок службы также становится более приятным. Но минус тоже заметен – узкая специфика. Используется только в приводных агрегатах, да и то не всегда.


Кулачковые

Если выбирать продукцию для сцепления станка, то подойдет такая фрикционная муфта, схема у нее как раз подходящая для этой сферы. Используется фиксированный барабан конусовидной формы. Пластины могут отсутствовать. Мягкая фиксация позволяет барабану практически не ощущать терния. А значит, меньше стираться. Сам корпус держит очень сильное давление, что превосходно для мощных станков.


Варианты для приводов

Типовой имеет всего два диска с пластиной между ними. А также часто ставится шарнира для облегчения работы барабана. Модельный ряд тут самый разнообразный.

Градация зависит от следующих факторов:

  • Количество оборотов.
  • Нагрузка, применяемая к детали.
  • Общее время эксплуатации.

По сути, все конструктивные аспекты построены так, чтобы сократить износ при постоянном прерывании поступления силы. Ведь привод может оборвать нагрузку в любой момент.


Втулочно–пальцевая

Направляющая деталь, которая также используется как предохранитель. Удобно то, что у нее широкий профиль. И применяется она не только на производстве. При этом ее разнообразие куда уже, чем у аналогов. А значит, выбор сокращается до минимума. Меньше мороки, ведь стандартные модели обычно точно подходят для нужных на производстве задач. Да и ассортимент таких изделий сейчас очень широк.

Фрикционная

Идеальный выбор, если усилия ведущего вала не контролируются, они в начале хода очень большие. И нужно их стабилизировать, не повредить ведомой элемент. Такие модели способны погасить начальный импульс, чтобы не допустить удара. Сразу с пробуксовкой запустить вращение, с периодом стабилизировать оборот, подстроить цепочку под один темп.


Применение

Устройство будет полезно во многих сферах. Станки на фабриках и заводах, транспорт, инженерные конструкции, специализированная техника. Главное понимать, что от выбора конкретной модели зависит практически все. И эффективность работы, и срок службы не только самой детали, но и связанных в цепочке валов. Именно поэтому работа фрикционной муфты безмерно важна. Уделите пристальное внимание характеристикам при просмотре ассортимента продавца.

Муфты сцепления трактора

Категория:

   Тракторы-2

Публикация:

   Муфты сцепления трактора

Читать далее:



Муфты сцепления трактора

Муфта сцепления позволяет кратковременно отключать двигатель от силовой передачи при переключении передач, обеспечивать плавное трогание с места, сглаживать резкие изменения динамических нагрузок на детали силовой передачи.

К муфтам сцепления предъявляют ряд эксплуатационных требований.

Муфта сцепления должна быть рассчитана на передачу максимального крутящего момента двигателя с определенным запасом.

Рекламные предложения на основе ваших интересов:

Выключение муфты сцепления должно быть чистым, а включение плавным.

Для безударного переключения шестерен в коробке передач ведомая часть муфты сцепления должна иметь небольшой момент инерции или тормозное устройство, останавливающее ведомую часть при выключении муфты сцепления.

Муфта сцепления должна быть простой и надежной в эксплуатации, а также легкой в управлении.

По принципу действия муфты сцепления подразделяются на фрикционные, гидродинамические и электромагнитные.

В фрикционных муфтах сцепления передача крутящего момента осуществляется за счет сил трения, возникающих при сжатии ведущих и ведомых дисков.

Гидромеханическая муфта сцепления состоит из двух рабочих колес с лопатками: насосного и турбинного; насосное колесо связано с валом двигателя, турбинное — с ведущим валом коробки-передач. Рабочие колеса гидромуфт заключены в изолированный картер с рабочей жидкостью. При вращении насосного колеса рабочая жидкость отбрасывается на лопатки турбинного колеса и вследствие динамического воздействия вращает его. Таким образом, при работе гидромуфты связь между ведущей и ведомой частями осуществляется через жидкость; при этом ведомое турбинное колесо может свободно проскальзывать относительно ведущего насосного.

Гидромеханическая муфта отличается от гидротрансформатора отсутствием реактора.

Основным преимуществом гидромуфты является исключительно плавная передача крутящего момента (свойство демпфирования). При наличии в силовой передаче гидромуфты обеспечивается высокая плавность трогания с места и разгона, движение с пониженной скоростью на любой передаче, остановка без выключения передачи.

Вместе с тем гидромуфта не позволяет полностью объединять силовую передачу от вала двигателя и имеет внутренние потери энергии при циркуляции жидкости.

Гидромуфты применяются в сочетании с фрикционными муфтами.

Работа электромагнитных муфт сцепления основана на использовании для соединения ведущей и ведомой частей электромагнитных сил. Такие муфты обладают плавным безударным включением и четким выключением, они хорошо гасят крутильные колебания, ограничивают перегрузку двигателя, просты и удобны в управлении.

Рис. 1. Принципиальная схема механической фрикционной муфты сцепления: 1 — ведущий диск; 2 — ведомый диск; 3 — нажимный подшипник; 4 — ведомый вал

Однако электромагнитные муфты имеют и существенные недостатки: значительный момент инерции ведомых частей (электромагнитов), сравнительно низкий к. п. д. из-за потерь энергии на возбуждение, зависимость от источника тока, затраты цветных металлов.

Электромагнитные муфты применяются на отдельных марках тракторов малой мощности.

В настоящее время преимущественное распространение на тракторах получили фрикционные муфты сцепления. Такие муфты состоят из ведущей части, связанной с маховиком двигателя; ведомой части, связанной с коробкой передач; нажимного механизма, сжимающего диски муфты, и механизма выключения, снимающего усилие сжатия дисков.

Для надежной работы муфты сцепления развиваемый ею момент трения Мм должен превышать максимальный крутящий момент двигателя Мдтах.

Классифицируются фрикционные муфты сцепления по таким признакам:
— по типу нажимного механизма — постоянно замкнутые с нажимными пружинами и непостоянно замкнутые с рычажным нажимным механизмом;
— по числу ведомых дисков — однодисковые, двухдисковые и многодисковые;
— по виду трения дисков — сухие и мокрые; по количеству независимо действующих муфт, соединенных в одном механизме, — одинарные и двойные; одинарная муфта служит для отключения силовой передачи от двигателя, двойная представляет собой сочетание двух независимо действующих муфт, одна из которых отключает силовую передачу от двигателя, а вторая предназначена для управления валом отбора мощности.

Принципиальная схема постоянно замкнутой муфты сцепления изображена на рисунке 2, а. Ведущая часть этой муфты состоит из кожуха муфты и нажимного диска, связанных с маховиком.

Ведомую часть муфты составляют ведомый диск и вал муфты сцепления. При этом ведомый диск посажен на шлицы вала муфты.

Нажимный механизм пружинного типа, нажимные пружины размещены в кожухе и постоянно действуют на нажимный диск.

Механизм выключения на схеме представлен педалью с приводом на выжимную муфту и через нее на нажимный диск.

Рис. 2. Схемы фрикционных муфт сцепления: а — постоянно замкнутой одноднсковой; б — непостоянно замкнутой двухдисковой; в - постоянно замкнутой двухдисковой; г — постоянно замкнутой двойной (двухпоточной) одноднсковой; 1 — маховик; 2 — ведомый диск; 3 — нажимный диск; 4 — отжимный рычажок; 5 — выжимная муфта; 6 — педаль (рычаг) управления муфтой; 7 — вал муфты сцепления; 8 — нажимные пружины; 9 — кожух муфты сцепления; 10 — отжимные пружины промежуточного диска; 11 — промежуточный диск; 12 — болт регулировки перемещения промежуточного диска; 13 — тормозок; 14 — отводка; 15 — сережки; 16 — крестовина; 17 — нажимные кулачки; 18 — упорный штифт; 19 — болт регулировки перемещения ведущего диска главной муфты; 20 — шестерня привода вала отбора мощности; 21 — оттяжные пружины ведущего диска главной муфты; 22 — ведущий нажимный диск дополнительной муфты; 23 — ведомый диск дополнительной муфты

Постоянно замкнутая муфта сцепления работает так. Пока к педали усилие не приложено, нажимные пружины перемещают нажимный и ведомый диски к маховику и плотно прижимают друг к другу трущиеся поверхности дисков и маховика. Крутящий момент от маховика передается на зажатый ведомый диск 2 и от него через шлицевое соединение на ведомый вал.

При выключении муфты сцепления к педали прикладывается усилие, которое передается на нажимный диск. Под действием этого усилия нажимный диск отводится назад, преодолевая сопротивление пружин. В этом случае ведомый диск оказывается свободным и постепенно останавливается. Для увеличения силы трения на дисках, а следовательно, передаваемого муфтой момента на ведомые диски наклепывают или приклеивают специальные фрикционные накладки с высоким коэффициентом трения.

Непостоянно замкнутая муфта сцепления, принципиальная схема которой показана на рисунке 2, б, состоит из ведущей части (промежуточный диск, связанный с маховиком через шлицы или ведущие пальцы с поводками), ведомой части (передний ведомый диск, нажимный диск и вал муфты сцепления), нажимного механизма рычажно-кулачкового типа (кулачки, крестовина, сережки) и механизма выключения (отводка с рычажным приводом и тормозок). При помощи рычага эту муфту можно установить в одно из двух положений: постоянно включенное или постоянно выключенное.

При перемещении отводки влево усилие от нее через сережки передается на кулачки. Нажимная часть кулачков упирается в диск и перемещает его вдоль шлицев вала в сторону ведущего диска. Последний зажимается между передним ведомым диском и нажимным диском. Крутящий момент двигателя передается от маховика на ведущий диск, а от него на ведомые передний и нажимный и далее на вал муфты сцепления.

Перемещением отводки вправо усилие нажатия кулачков на диск ослабляется, а затем и совсем снимается. Сила трения между рабочими поверхностями дисков, уменьшается до минимума, и передача крутящего момента от ведущего диска к ведомым дискам прекращается. Дальнейшим перемещением отводки вправо включается тормозок, и ведомая часть муфты сцепления быстро останавливается.

Непостоянно замкнутые муфты сцепления применяют в основном на некоторых гусеничных тракторах.

Двухдисковая постоянно замкнутая муфта сцепления, схема которой изображена на рисунке 2, в, отличается от аналогичной однодисковой муфты способностью передавать повышенный крутящий момент. Достигается это за счет увеличения числа поверхностей трения с двух до четырех.

Диски этой муфты сжимаются нажимными пружинами. Передача крутящего момента идет от маховика через кожух муфты сцепления, ведущие диски, ведомые диски и вал.

Перемещением выжимной муфты влево рычажки отводят нажимный диск влево, преодолевая сопротивление пружин. При этом освобождается задний ведомый диск. Отжимные пружины отводят промежуточный ведущий диск вправо и тем самым освобождают и левый ведомый диск. Таким образом, муфта сцепления оказывается выключенной.

Чтобы промежуточный диск, перемещаясь вправо, не прижимал правый ведомый диск к ведущему нажимному, ход диска ограничивается упорным болтом. Этим обеспечивается чистое выключение двухдисковой муфты.

Двухдисковая постоянно замкнутая муфта сцепления применяется на грузовых автомобилях и тракторах, когда требуется передавать значительный крутящий момент и иметь повышенный запас расчетного момента муфты сцепления.

Многодисковые муфты сцепления применяют в тех случаях, когда при ограничении размеров муфты требуется передача повышенного крутящего момента (например, муфты управления гусеничными тракторами) или когда муфта должна работать в условиях картера с разбрызгиваемым маслом (например, муфты в картере редукторной части силовой передачи для переключения шестерен).

Муфты сцепления, у которых диски работают в условиях сухого трения, называются сухими. Они обладают способностью передавать повышенный крутящий момент при ограниченных размерах дисков (за счет повышенного коэффициента трения между дисками). Однако рабочие диски этих муфт вследствие сухого трения изнашиваются довольно интенсивно.

Муфты сцепления, диски которых работают в условиях неограничиваемого попадания масла на трущиеся поверхности, называются мокрыми. Такие муфты имеют сравнительно небольшой износ дисков, но и ограничиваемый передаваемый момент (за счет пониженного коэффициента трения).

На некоторых тракторах, оборудованных валом отбора мощности (ВОМ), применяют двойные (двухпоточные) муфты сцепления. Такая муфта состоит из двух независимо работающих муфт сцепления, одна из которых является главной муфтой сцепления, а вторая служит для управления ВОМ. Управление такими муфтами может осуществляться раздельными педалями или при помощи одной педали. На рисунке 2, г. представлена схема двойной одноднсковой постоянно замкнутой муфты сцепления, которая управляется одной педалью. Работает такая муфта следующим образом.

При первой половине рабочего хода педали выжимная муфта, воздействуя на отжимные рычаги, отводит ведущий нажимный диск муфты ВОМ вправо. Тогда ведущий нажимный диск главной муфты также под действием оттяжных пружин отходит вправо. Ведомый диск главной муфты освобождается, а муфта ВОМ остается включенной, так как ее ведомый диск оказывается зажатым между ведущими дисками и силой пружин.

Для выключения муфты ВОМ необходим полный рабочий ход педали. При этом левый нажимный диск И отходит вправо до упора своими штифтами в регулировочные болты и останавливается. В это же время нажимный диск продолжает перемещаться вправо, преодолевая сопротивление нажимных пружин. Ведомый диск муфты ВОМ при этом освобождается, и передача крутящего момента на ВОМ прекращается.

Фрикционные муфты сцепления работают в условиях больших перегрузок крутящим моментом, высоких частот вращения, неустановившегося движения и постоянного пробуксовывания дисков. Вследствие этого фрикционные накладки подвергаются значительному нагреванию и износу. Систематически изнашиваются также отжимные рычажки и выжимная муфта (рис. 2, а, б и б), нажимные кулачки и отводка (рис. 2, б). Нагревающиеся в процессе работы нажимные пружины (рис. 2, а, в и г) постепенно теряют свою упругость. Все это приводит к нарушению нормальной работы муфты сцепления.

Основными неисправностями фрикционных муфт сцепления являются пробуксовка дисков под нагрузкой и недостаточная чистота выключения (муфта ведет).

Если муфта сцепления не обеспечивает передачу полного крутящего момента (буксует), то причинами этого могут быть: замасливание трущихся поверхностей, ослабление силы воздействия нажимного механизма на диски вследствие износа дисков (фрикционных накладок), ослабление нажимных пружин, отсутствие свободного хода педали муфты, износ деталей рычажно-кулачкового нажимного механизма.

Муфта сцепления не обеспечивает чистоты выключения из-за увеличенного свободного хода педали, коробления дисков, недостаточного свободного хода промежуточного диска, нарушения регулировки рычажно-кулачкового нажимного механизма.

Для устранения неисправностей муфту сцепления регулируют, ремонтируют.

В постоянно замкнутых муфтах сцепления в процессе эксплуатации регулируют свободный ход педали, свободный ход промежуточного диска и момент включения тормоз ка.

Свободный ход педали (обычно 35…45 мм) регулируют для обеспечения максимальной силы сжатия дисков под действием нажимных пружин. Правильная регулировка свободного хода педали должна обеспечивать зазор между рабочим торцом выжимной муфты (рис. 2, а) и внутренними концами отжимных рычажков 4 от 2 до 4 мм. При отсутствии такого зазора выжимная муфта упирается в рычажки, которые удерживают нажимный диск 3 и тем самым ограничивают его давление на ведомый диск.

Зазор между внутренними концами отжимных рычажков и торцом выжимной муфты регулируют изменением длины тяги педали муфты сцепления.

Свободный ход промежуточного диска в двухдисковой муфте сцепления регулируют с целью чистого выключения муфты сцепления. Если свободный ход промежуточного диска недостаточен, то передний ведомый диск при выключении муфты полностью не освобождается и, следовательно, продолжает вращаться. При избыточном свободном ходе промежуточный диск касается заднего ведомого диска и ведет его.

Регулируется свободный ход промежуточного диска при помощи упорного болта.

Для быстрой остановки ведомой части муфты сцепления и ведущего вала коробки передач с целью четкого и бесшумного переключения передач регулируется момент включения тормоз к а. Тормозок ведомой части должен включаться в момент полного выключения муфты сцепления. Регулируется тормозок изменением длины тяги его управления.

В непостоянно замкнутых муфтах сцепления регулируют усилие сжатия дисков рычажно-кулачковым нажимным механизмом. При нормальном сжатии дисков муфта не пробуксовывает и не ведет, а усилие на рычаге управления составляет 100…150 Н. Сила сжатия дисков муфты регулируется изменением положения кулачков относительно нажимного диска путем перемещения крестовины по резьбе ступицы переднего ведомого диска.

Муфта сцепления позволяет быстро отсоединить двигатель от силовой передачи (при переключении передач или кратковременной остановке) и плавного соединения их, что обеспечивает медленное троганье трактора с места и постепенное увеличение нагрузки на детали трансмиссии. Эти муфты сцепления называют главными в отличие от муфт сцепления, применяемых в некоторых узлах и механизмах трактора. Главные муфты размещаются между двигателем и коробкой передач.

Каждая муфта сцепления состоит из ведущей и ведомой частей, механизма управления и корпуса. В зависимости от того, как ведущая часть связывается с ведомой, муфты подразделяются на электромагнитные, гидравлические и механические фрикционные.

Наибольшее распространение на тракторах получили фрикционные муфты сцепления. И хотя принцип действия их один и тот же, их конструкция весьма разнообразна.

По роду трения муфты делят на сухие и мокрые, работающие в масле. На отечественных тракторах главные муфты выполняются сухими, а мокрые используются в передаточных механизмах пусковых двигателей, приводе вала отбора мощности и в коробках передач с переключением на ходу у тракторов К-701, Т-150К, Т-150.

По количеству ведомых дисков различают однодисковые, Двухдисковые и многодисковые муфты.

По действию нажимного устройства муфты разделяют на постоянно замкнутые и непостоянно замкнутые. В постоянно замкнутых муфтах диски сжимаются пружинами, и поэтому, когда тракторист не воздействует на педаль муфты, диски находятся в сжатом состоянии. В непостоянно замкнутых муфтах сжатие Дисков осуществляется при помощи рычажно-кулачкового механизма, и используются они на тракторах Т-100М. На ряде тракторов (МТЗ-80, ЮМЗ-6Л, Т-40М) мощность двигателя разделяется муфтой на два потока — на привод ходовых колес и привод вала отбора мощности. Такие муфты называют двухпо-точными.

Рис. 3. Схема постоянно замкнутых муфт сцепления с пружинным нажимным механизмом:
а — однодисковая; б — двухдисковая; 1 — коленчатый вал двигателя; 2 — маховик; 3 — ведомый диск с фрикционными накладками; 4 — нажимной диск; 5 — картер муфты сцепления; 6 — кожух муфты сцепления; 7 — отжимной болт; S — стойка рычага; 9 — отжимной рычаг; 10 — отводка; 11 — вал муфты сцепления; 12 — педаль; 13 — тяга; 14 — вилка выключения; 15 — оттяжная пружина; 16 — нажимная пружина; 17 и 23 — направляющие пальцы; 18 — роликоподшипник; 19 — отжимная пружина промежуточного диска; 20 — регулировочный болт промежуточного диска; 21 — нажимной (ведущий) диск; 22 — задний ведомый диск; 24 — промежуточный (ведущий) диск; 25 — передний ведомый диск

Рассмотрим схему и устройство фрикционных муфт сцепления.

Однодисковая постоянно замкнутая муфта сцепления состоит из ведущих частей, вращающихся с маховиком двигателя, ведомых частей, связанных с силовой передачей, и механизма управления.

Ведущими частями муфты являются обработанные поверхности маховика и нажимного диска. Диск связан с помощью пальцев с кожухом, который привернут к маховику, и поэтому при вращении маховика кожух и нажимной диск вращаются как одно целое. Однако диск может в то же время перемещаться вдоль оси.

Ведомой частью является диск с фрикционными накладками, который установлен на шлицах вала муфты. Шлицевое соединение диска и вала обеспечивает их совместное вращение и позволяет диску перемещаться в осевом направлении. Ведомый диск устанавливается между плоскостью маховика и нажимным ведущим диском. На ведущий диск постоянно давят пружины, установленные в стаканах кожуха, и они зажимают ведомый диск между маховиком и прижимным диском. Это позволяет за счет трения между дисками передавать крутящий момент от двигателя на силовую передачу. Чтобы выключить муфту сцепления, необходимо разъединить ведущий и ведомый диски. Это осуществляется с помощью механизма управления муфтой, который состоит из отжимных двуплечих рычагов, установленных на стойках, прикрепленных неподвижно к кожуху. Короткие верхние плечи рычагов с помощью болтов связаны с прижимным диском.

На валу муфты свободно сидит отводка, которая может перемещаться вдоль вала и воздействовать на внутренние плечи выжимных рычагов. Отводка перемещается вдоль вала с помощью двуплечей вилки, соединенной тягой с педалью.

При нажатии на педаль вилка перемещает отводку влево и она давит на внутренние концы рычагов. Эти рычаги, вращаясь вокруг шарниров стоек, оттягивают болты и диск вправо, при этом пружины еще больше сжимаются, а ведомый диск освобождается и муфта сцепления выключается. При отпускании педали муфта под действием сжатых пружин вновь включится, а педаль под действием пружины вернется в исходное положение.

Для обеспечения надежного трения между дисками ведущие диски изготавливаются из чугуна или пластмасс, а ведомые — из листовой стали (чтобы их масса и момент энерции были невелики) и облицовываются фрикционными материалами — асбокартоном, асбокаучуком, асбобакелитом, феррадо, металлокерамическими накладками.

При передаче большого крутящего момента используются двухдисковые и многодисковые муфты сцепления.

Двухдисковые постоянно замкнутые муфты с пружинным нажимным механизмом. В данной муфте два ведущих и два ведомых диска установлены поочередно. В остальном устройство и действие двухдисковой муфты сцепления такие же, как и у однодисковой, с той лишь разницей, что при выключении муфты специальные пружины отодвигают от маховика промежуточный ведущий диск, освобождая ведомый диск. Ход промежуточного Диска ограничивается регулировочным болтом, правильная регулировка которого обеспечивает освобождение и второго ведомого диска.

Устройство тракторных муфт сцепления. На тракторах МТЗ-80/82 установлена сухая однодисковая муфта сцепления постоянного замкнутого типа. Находится она в сухом отсеке корпуса, соединяющего двигатель и коробку передачи, здесь же размещены привод заднего вала отбора мощности и понижающий редуктор коробки передач.

Ведущими частями муфты служат маховик двигателя, нажимной диск и опорный диск. Опорный штампованный диск соединен с маховиком с помощью болтов и дистанционных втулок. Нажимной диск имеет три ушка, проходящих через прорези в опорном диске, к которым присоединяются отжимные рычаги. Между опорным и нажимным дисками установлено двенадцать пружин.

Ведомый диск изготовлен из листовой стали и облицован фрикционными накладками, связан со ступицей через демпферные пружины.

Таким образом, ведомый диск соединен со ступицей не жестко, а через пружинное устройство, что способствует мягкому включению муфты и снижению динамических нагрузок в трансмиссии. Под фрикционные накладки ведомого диска со стороны нажимного диска подложены упругие пластины, способствующие плавному и «мягкому» включению муфты.

Муфта снабжена тормозом, который при выключении сцепления обеспечивает остановку вала муфты и первичного вала коробки передач. Это облегчает переключение передач и повышает срок службы шестерен.

Муфта сцепления выключается при нажатии выжимного подшипника на концы отжимных рычагов, которые, опираясь регулировочными винтами в штифты опорного диска, поворачиваются и отводят нажимной диск от ведомого, выключая муфту. Включается муфта под действием пружин.

Выжимной подшипник насажен на отводку и вместе с ней перемещается вдоль хвостовика кронштейна при проворачивании вилки и вала выключения.

Управление муфтой и тормозком сблокировано и осуществляется одной педалью. При выключении муфты одновременно поворачивается вилка и отводка перемещается к диску. За счет трения дисков осуществляется затормаживание диска и вала муфты сцепления.

Рис. 4. Механизм управления муфтой сцепления и тормозком:
1 — палец; 2 — рычаг педали; 3 — пружина сервоустройства; 4 — упорный болт; 5 — болт; 6 — кронштейн; 7 — тяга муфты сцепления; 8 — резьбовая муфта; 9 — рычаг; 10 — пружина; 11 — тяга тормозка; 12 — рычаг тормозка; 13 — педаль

Привод управления снабжен усилителем-сервопружиной, облегчающей водителю управление муфтой. Сервопружина одним концом упирается в упорный болт неподвижного кронштейна, а вторым — соединена с верхним плечом рычага, поворачивающегося на пальце. Нижнее плечо рычага соединено тягой с рычагом валика вилки отводки.

Когда муфта включена (как показано на рисунке), геометрическая ось пружины проходит выше продольной оси пальца трехплечего рычага, и сервопружина удерживает педаль в неподвижном состоянии. Если на педаль будет приложено усилие ноги и рычаг повернется, плечо рычага с пружиной также повернется вниз против часовой стрелки относительно пальца, причем пружина будет сжиматься, пока не дойдет до нейтральной линии. Как только ось пружины окажется ниже оси пальца, пружина, разжимаясь, создаст усилие, облегчающее выключение муфты сцепления.

От рычага педали усилие передается через тягу к рычагу вала выключения, вилкам отводки и выжимному подшипнику.

Рычаг вала выключения муфты связан подпружиненной тягой с рычагом управления тормозком. Этим и обеспечивается блокировка муфты, и тормозка, и их управление одной педалью. Пружина тяги способствует плавному включению тормозка.

Сервопружины привода управления муфтой сцепления установлены на некоторых других тракторах (ДТ-75М, Т-54В, Т-40М).

Обслуживание муфты сцепления заключается в периодической смазке, проверке и подтяжке резьбовых соединений, проведении регулировок и устранении неисправностей. Через каждые 60 ч работы смазывают солидолом выжимной подшипник и через 240 ч — ступицу рычага педали.

Основным показателем правильности регулировки муфты сцепления и тормозка является свободный ход педали. Свободный ход подушки педали должен составлять 40—45 мм, что соответствует зазору между выжимным подшипником и отжимными рычагами — 3 мм.

По мере износа фрикционных накладок свободный ход педали уменьшается, поэтому через каждые 240 ч работы его проверяют.

Регулируют свободный ход и длину блокировочной тяги тормозка одновременно в следующей последовательности:
а) отъединяют тягу тормозка от рычага;
б) освобождают педаль от пружины сервоустройства, для чего завертывают болт в кронштейн и отпускают болт крепления кронштейна;
в) изменяя длину тяги, устанавливают свободный ход подушки педали в пределах 40—45 мм;
г) поворачивая кронштейн против часовой стрелки вокруг оси, перемещают его до упора в болт и затягивают болты крепления кронштейна;
д) выворачивая упорный болт из кронштейна, возвращают педаль в исходное положение.

Длину тяги тормозка регулируют повернув рычаг тормозка против часовой стрелки до упора и в этом положении изменяют длину тяги, соединяя ее с рычагом. Замерив длину тяги, отсоединяют ее, укорачивают на 7 мм и ставят на место.

Рис. 5. Муфта сцепления:
1 — маховик; 2, 15 — масленки; 3 — промежуточный диск; 4 — нажимной диск; 5 —отжимная пружина; 6 — ведомые диски; 7 — кожух; 8 — отжимной рычаг; 9 — вилка; 10 — стопорный болт пружины; 11 — стопорная пружина; 12 — регулировочная гайка; 13 — отжимная пружина рычага; 14 — упорное кольцо; 16 — упор подшипника; 17 — корпус; 18 — стакан выжимного подшипника; 19 — вал муфты сцепления; 20 — тормозная колодка; 21 — пружина; 22 — серьга; 23 — стакан пружины; 24 — муфта серьги; 25 — вилка выключения; 26 — валик выключения; 27 — подшипник механизма выключения; 28 — нажимная пружина; 29 — подшипник вала муфты сцепления

Перед окончательной установкой тяги проверяют длину пружины, она должна составлять 35 мм.

При сборке муфты отжимные рычаги регулируют так, чтобы расстояние от места контакта рычагов с выжимным подшипником до торца опорного диска было 12±0,5 мм. Отклонение от этого размера для отдельных рычагов не должно превышать 0,3 мм.

Однодисковая постоянно замкнутая муфта устанавливается также на тракторах Т-25А1.

На тракторах Т-150, Т-150К установлена сухая двухдисковая постоянно замкнутая муфта сцепления.

Ведущими частями муфты являются маховик двигателя, имеющий четыре паза. В эти пазы свободно входят шипы промежуточного и нажимного ведущих дисков. На нажимном диске установлены отжимные рычаги, соединенные с кожухом через вилки. Для установки рычагов в одной плоскости и восстановления их положения при износе накладо предусмотрены регулировочные гайки.

В каждом ведомом диске установлен гаситель крутильных колебаний. Упругим элементом гасителя являются восемь равномерно расположенных по окружности пружин. Ведомые диски зажаты между торцевыми поверхностями маховика и ведущих дисков усилием двадцати пружин. С обеих сторон промежуточного диска установлены отжимные пружины, которые при выключении муфты перемещают промежуточный диск в среднее положение между маховиком и нажимным диском.

Механизм выключения муфты сцепления состоит из корпуса с установленным в нем радиально-упорным шарикоподшипником, упора, вилки и валика, четырех отжимных рычагов с упорным кольцом.

Для безударного переключения шестерен раздаточной коробки в корпусе муфты установлен колодочный тормозок. Плавное торможение ведомой части муфты и первичного вала коробки передач создается за счет эластичной связи колодки с валиком через пружину. Управление муфтой сцепления производится при помощи педали, которая тягой через следящее устройство пневматического сервомеханизма соединена с правым поворотным рычагом валика, вилки отвода корпуса выжимного подшипника. Следящее устройство соединено шлангом с пневматической камерой, шток которой соединен с левым поворотным рычагом валика.

Рис. 6. Привод выключения главной муфты сцепления:
1 — оттяжная пружина; 2 — вилка тяги; 3 — рычаг; 4 — педаль; 5 — удлинитель; 6 — тяга; 7 —следящее устройство; 8, 29 — шланги; 9 — задний стакан; 10 — корпус выжимного подшипника: U — регулировочная гайка; 12 — стопорная пластина: 13 — болт; 14 — вилка; 15 — ось; 16 — кожух муфты; 17 — отжимной рычаг; 18 — нажимной диск; 19 — промежуточный диск; 20 — ведомый диск: 21 — маховик; 22 — упор подшипника; 23 — нажимное кольцо; 24, 26 — поворотные рычаги; 25 — валик выключения; 27 — кронштейн пневмокамеры; 28 — пневмокамера; 30 — рычаг тормоза; 31 — стопорный болт; 32 — ось рычагов; 33 — кронштейн

При нажатии на педаль муфты сцепления сжатый воздух из пневматической системы трактора через шланг, клапан с цедящего устройства и шланг поступает в пневматическую камеру сервомеханизма и шток, выдвигаясь, поворачивает рычаг валика выключения и выключает муфту. При включении муфты происходит выпуск воздуха из пневматической камеры через следящее устройство, а диафрагма пневмокамеры под действием своей пружины возвращается в исходное положении.

Обслуживание муфты сцепления. Для нормальной работы муфты между упором выжимного подшипника и кольцом отжимных рычагов должен быть зазор 3,5—4,0 Мм, что способствует свободному ходу педали 30—40 мм.

По мере износа трущихся поверхностей дисков зазор уменьшается, уменьшая свободный ход педали. Отсутствие зазора или свободного хода педали вызывает буксование муфты сцепления и повышенный износ дисков и выжимного подшипника.

При слишком большом свободном ходе педали муфта сцепления «ведет», то есть не полностью выключается.

Регулировка требуемого зазора между упором выжимного подшипника и кольцом отжимных рычагов может быть осуществлена двумя видами: изменением длины тяги (для увеличения зазора тягу укорачивают — ввертывают, для уменьшения — удлиняют) или при значительном износе накладок дисков восстановлением первоначального положения отжимных рычагов, для чего:
а) отпускают болты прикрепления стопорных пластин и отвертывают на пол-оборота каждую регулировочную гайку. При этом зазор между упором подшипника и кольцом отжимных рычагов увеличивается до 11 — 13 мм;
б) увеличивая длину тяги, регулируют свободный ход корпуса выжимного подшипника (зазор 3,5—4 мм) и стопорят гайки пластинами, затянув болты
в) проверяют равномерность зазора и одновременность касания отжимных рычагов, кольца при выключении муфты сцепления;
г) проверяют величину хода корпуса выжимного подшипника, который должен быть в пределах 21—22 мм при ходе педали 150—160 мм. Одновременно с регулировкой муфты сцепления проверяют и при необходимости регулируют тормозок.

Работу привода управления муфтой сцепления проверяют при давлении воздуха в пневматической системе не менее 5 кгс/см2. Через каждые 240 ч работы смазывают подшипник вала муфты сцепления и подшипник механизма выключения через масленку на маховике двигателя и масленку — на корпусе подшипника.

Во время работы двигателя не следует держать ногу на педали муфты сцепления. Это приводит к выходу из строя нажимного подшипника и износу накладок дисков.

Муфта сцепления и двигатель сбалансированы в сборе. Поэтому для сохранения балансировки при разборке муфты необходимо устанавливать нажимной диск с кожухом муфты по меткам в первоначальное положение, в котором они находились до разборки. Двухдисковые, постоянно замкнутые муфты сцепления устанавливаются и на тракторах ДТ-75М, Т-4А. Конструктивно они отличаются от описанной выше муфты сцепления отсутствием гасителя крутильных колебаний, иным расположением отжимных пружин промежуточного ведущего диска и наличием болтов, регулирующих ход промежуточного диска при выключении муфты, а также отсутствием пневматического сервомеханизма. На тракторе ДТ-75М для облегчения выжима муфты установлены сервопружины

Рекламные предложения:


Читать далее: Промежуточные соединения и карданные передачи трактора

Категория: - Тракторы-2

Главная → Справочник → Статьи → Форум


Назначение муфты сцепления | Виды и конструкция

Во фрикционном сцеплении перед переключением передач требуется приостановить крутящий момент. Выполняется эта операция разъединением двух дисков — нажимного и ведомого. Отводится нажимной диск с помощью муфты выключения сцепления. Со временем эта деталь износится, тогда она меняется или регулируется зазор между подшипником и отжимными рычагами.

Что такое муфта сцепления: назначение и выполняемые функции

Муфта сцепления — это деталь, с помощью которой автомобиль плавно трогает с места, и по ходу движения обеспечивает возможность переключения передач.

Муфта сцепления входит во фрикционный блок. Позволяет кратковременно разъединять трансмиссию и двигатель авто для ослабления плотности соприкосновения ведомых и ведущих дисков механизма.

Функции нажимной муфты:

  • правильная фиксация выжимного подшипника;
  • передача усилия от вилки выключения сцепления на узел вращения и идущие следом лепестки пружины диафрагмы;
  • предохранение подшипника от износа и повреждений механического характера.

Внимание! В статье идет речь не обо всём автомобильном сцеплении, а только о детали, расположенной между корзиной (нажимным диском) и втулкой с вилкой. Она устанавливается как на автомобилях и тракторах, так и на бензопилах, мотоблоках, а также стационарных станках с переключающимися режимами вращения вала.

Какие бывают муфты сцепления: виды и конструкции

Нажимные муфты разной техники внешне отличаются, но принципиальное их построение одинаковое. Визуально — это цилиндрические детали, состоящие из нескольких частей.

  1. Отверстие в корпусе под посадку муфты на вал коробки передач.
  2. Посадочное место для выжимного подшипника в виде стаканообразной расширенной или трубчатой суженой части.
  3. Две упорные прямоугольные площадки для сопряжения с прикрепленной к втулке вилкой.

Муфты изготавливаются из чугуна, стали либо пластика. Их упорные площадки, как и вилки выключения сцепления, могут отличаться внешне, но обязаны подходить друг к другу конструкционно. Различаются следующие разновидности сопряжения опорных поверхностей и вилок:

  • плоские горизонтальные площадки, которые не фиксируются вилкой;
  • цилиндрические штырьки, представляющие собой упоры;
  • разные варианты сопряжения с использованием шплинтов либо болтов.

Обычно при передвижении автомобиля вилка и горизонтальные площадки не контактируют. Последние сочленяются с муфтой исключительно в момент переключения передачи. В исходное положение деталь возвращается под воздействием упругой пружины нажимного диска сцепления.

Муфты, оснащенные штырьками, при переключении передачи подводятся к корзине, затем от нее принудительно отводятся. Поскольку контактирующие с вилкой места регулярно подвергаются износу, то они создаются из твердых металлов или их сплавов.

Выжимные подшипники имеют различные конструкции, поэтому монтируются по-разному. В муфты со стаканообразным посадочным местом подшипники устанавливаются внутрь. На модификации с трубчатой частью они напрессовываются с внешней стороны. Помимо того, подшипники могут применяться как упорные, так и радиально-упорные. Одни из самых востребованных вариаций — самоустанавливающиеся, хорошо работающие при осевых нагрузках, которые постоянно меняются.

Как работает муфта сцепления: принцип действия

Муфта выключения сцепления — составная часть фрикционного узла, работающего за счет силы трения. Рассматриваемая деталь находится на первичном валу коробки передач, и по ходу функционирования перемещается по его оси. С одной стороны деталь прилегает к рычагам нажимного диска сцепления или лепесткам диафрагменной пружины. С другой — контактирует с вилкой втулки и с ее помощью перемещается.

Принцип работы:

  • если нужно переключить передачу, водитель жмет на педаль сцепления;
  • приводится в движение привод, который воздействует на вилку;
  • последняя смещается в направлении к корзине и передвигает муфту;
  • движущаяся деталь направляется к лепесткам диафрагмы и толкает их;
  • в результате диск нажимной отводится от ведомого, после чего приостанавливается крутящий момент, шедший от двигателя на КП;
  • переключается передача;
  • после переключения педаль сцепления отпускается;
  • пружина, возвращая вилку в исходное положение, отводит муфту сцепления;
  • прижимной и ведомый диски снова сопрягаются;
  • восстанавливается момент силы от двигателя на КП.

При выключенном сцеплении, в зависимости от конструкции, муфта с подшипником отводится от корзины или постоянно контактирует с лепестками пружинной диафрагмы. В любом случае деталь располагается свободно — не прижимается и не влияет на функционирование сцепления.

Как отрегулировать муфту сцепления: корректировка длины тяги

При износе трущихся поверхностей меняется исходный зазор, выставленный между деталями. Например, пропадает дистанционный промежуток от 1,5 до 4 мм между подшипником и отжимными рычагами. Внутренние концы последних упираются в подшипник, в результате полное включение сцепления становится невозможным. Такую проблему можно заметить по изменению длины хода педали или по пробуксовке.

Зазор между отжимными рычагами и подшипником регулируется длиной тяги. Меняется она с помощью вилки на участке соединения с приводом педали при нейтральном положении коробки передач. В некоторых случаях регулировка зазоров возможна при настройке положения пружины. Усилия последней могут изменить несколько прокладок, с помощью которых диск перемещается вперед.

Также важно местонахождение концов рычажков: они должны находиться в одной плоскости на одинаковой отдаленности от подшипников муфты. Если это условие не соблюдено, выставляются регулировочные гайки на пальцах рычагов или винты на внутренних концах.

устройство, принцип работы, как правильно пользоваться механизмом сцепления

Содержание статьи

Сцепление — это механизм, соединяющий трансмиссию автомобиля с его двигателем. Принцип работы сцепления  в механической коробке передач не сложен, но в автоматических коробках этот узел работает в автономном режиме, без участия водителя.

Зачем нужно сцепление?

Все виды двигателей внутреннего сгорания выдают крутящий момент в ограниченном диапазоне оборотов. Чтобы менять скорость вращения ведущих колес, ДВС должен дополнительно оборудоваться трансмиссией. Она позволяет двигателю работать в оптимальном диапазоне оборотов, изменяя при этом скорость вращения за счет переключения передач.

Но переключение передачи – технически сложный процесс, поскольку для этого требуется временное прекращения подачи крутящего момента с двигателя на трансмиссию. Но тогда, чтобы плавно переключить скорость, потребуется выключать двигатель.  Назначение сцепления – прерывание сообщения между коробкой передач и двигателем при его работе. То есть, этот узел прекращает передачу крутящего момента с двигателя на коробку передач при непрерывно работающем моторе.

Конструкция и принцип работы сцепления

Основная часть сцепления — это  диск, который с обеих сторон покрыт фрикционным материалом с повышенным коэффициентом трения. Его устанавливают на маховике, и когда на диск действует внешнее усилие, он вращается вместе с маховиком.

К диску сцепления подключается ведущий вал трансмиссии, через который на коробку передач передается крутящий момент. Привод сцепления, состоящий из корзины, нажимного диска и кожуха, и создает это прижимное внешнее усилие. При этом кожух, с которым монтируется корзина сцепления, должен быть прочно прикреплен к маховику, прижимая к диску сцепления нажимной диск. В этом положении крутящий момент от двигателя полностью передается на коробку передач.

Чтобы разомкнуть механизм сцепления или, как его еще называют муфту сцепления, и прекратить подачу крутящего момента на трансмиссию, применяется  специальная диафрагменная пружина. Ее контур всегда остается неподвижным, а лепестки в середине подпуржинены. Она расположена между нажимным диском и кожухом. Если на внутреннюю часть пружины нажать, то она отведет ведомый диск сцепления от основного диска.  Соответственно, подача крутящего момента приостановится. Этот процесс происходит при нажатии водителем педали сцепления. В момент, когда механическая схема сцепления разомкнута, можно переключать передачу. После того как переключение состоялось, педаль отпускается, работа сцепления возобновляется и крутящий момент снова передается на трансмиссию.

В диске сцепления расположено несколько демпферных пружин, предназначенных для выравнивания колебаний и порождаемых ими вибраций, источником которых является работающий двигатель. При этом устройство ведомого диска сцепления таково, что его ступица не жестко крепится на основном диске. То есть крутящий момент передается на диск сцепления, потом на пружины и только после этого на ступицу ведомого диска. Таким образом практически полностью гасятся крутящие колебания, создаваемые двигателем, обеспечивая большую плавность хода.

При нажатии на педаль сцепления усилие передается через главный и рабочий цилиндр, после чего специальная вилка рассоединяет диск и маховик. Главный и рабочий цилиндр сцепления состоят из корпуса, в котором размещаются толкатель и поршень, они заполнены жидкостью, которая по своим свойствам напоминает тормозную. При нажатии педали жидкость под давлением поступает в главный цилиндр, который передает давление в рабочий, где производится воздействие на вилку, разводящую муфту. После отпускания педали, жидкость через клапан опять возвращается в главный цилиндр, и диск соединяется с маховиком. Такая система позволяет уменьшить усилие, прикладываемое к педали за счет разности объема цилиндров.

Правильная работа со сцеплением

Подача команд на подведение и разведения диска сцепления и маховика подается водителем путем нажатия на соответствующую педаль, которая находится под левой ногой. Принцип работы педали сцепления состоит в том, что через систему механических приводов она отводит диск от маховика. При ее отпускании диск опять соприкасается с маховиком, передавая крутящий момент на трансмиссию.

К первичному валу трансмиссии присоединяется сложный механический агрегат – коробка передач. Она тоже не может работать без сцепления, поскольку делать переключения без ее временного отключения от двигателя очень сложно, а для новичков данная задача вообще неразрешима.

Крутящий момент передается на шестерни первичного вала, который при нажатии на педаль сцепления останавливается.  В нейтральном положении коробки передач это не имеет значения, поскольку даже при двигающемся первичном валу он не входит в зацепление со вторичным валом.

Для передачи крутящего момента на вторичный вал водитель выжимает сцепление, чтобы первичный вал остановился. Затем  он рычагом включает нужную передачу, соединяя шестерни валов, после отпускания педали крутящий момент передается с первичного вала на вторичный.

При управлении автомобилем требуется знать некоторые моменты, которые позволят избежать распространенных ошибок:

  1. Устройство и работа сцепления при нажатии на педаль приводят к тому, что крутящий момент перестает передаваться на ведущие колеса и автомобиль, проехав некоторое время по инерции остановится, а двигатель будет работать и никогда не заглохнет.
  2. Если в коробке передач включена нейтральная передача, автомобиль не будет двигаться, двигатель при этом тоже не заглохнет.

Педаль сцепления имеет три условных положения, в которых и происходят основные фазы работы системы:

  • верхнее положение при не нажатой педали;
  • среднее или рабочее положение. На разных автомобилях это положение может находиться выше или ниже от пола, поэтому при пересадке на новый автомобиль его нужно найти;
  • нижнее положение при полностью выжатой педали.

Именно в среднем положении происходит соприкосновение диска с маховиком, во избежание излишнего износа деталей, соединять их нужно очень плавно. Главная ошибка новичков, знающих, что сцепление нужно отпускать постепенно: после достижения зацепления диска и маховика они резко бросают педаль, машина несколько раз дергается и глохнет.

Чтобы правильно тронуться, нужно выжать педаль сцепления, включить первую передачу, быстро отпустить педаль до среднего положения и в нем педаль задерживается приблизительно на три секунды. После того как машина проехала около одного метра, педаль полностью отпускается.

При переходе на повышенную передачу сцепление нужно отпускать быстро, причем, чем передача выше, тем быстрее отпускается педаль. Все эти навыки достигаются постепенно в результате многократных тренировок.

Видео:Как работает сцепление?

Начало движения автомобиля на подъеме

Многие водители-новички испытывают серьезные трудности при старте автомобиля на подъеме. Но, зная принцип работы сцепления механической коробки и последовательность действий, они будут делать это намного увереннее. Данную последовательность действий можно использовать, когда в машине плохо работает ручной тормоз:

  • изначально выжимаются педали сцепления и тормоза при работающем на холостых оборотах двигателе;
  • педаль сцепления медленно и плавно отпускается до тех пор, пока не почувствуется зацеп диска сцепления и трансмиссии, в этот момент автомобиль начинает подрагивать;
  • снимается нога с педали тормоза, при этом автомобиль не покатится назад, поскольку сцепление действует, как тормоз;
  • нажимается педаль газа, и автомобиль начинает катиться вперед.


Почему частично отпущенное сцепление заменяется собой педаль тормоза? Данный эффект – результат уловленного силового баланса между силой гравитационного притяжения и статической силы трения колес. Их неподвижность обеспечивается балансом силы двигателя, который толкает автомобили вперед и той же силой трения покоя. Но такая работа со сцеплением при остановках повышает износ фрикционного материала диска сцепления.

Заключение

Устройство муфты сцепления и системы переключения передач в любом автомобиле  сложное, несмотря на простоту работы. Поэтому, чтобы избежать поломок, нужно знать принципы их правильной эксплуатации. В этом случае узел прослужит долго, позволяя избежать дорогостоящего ремонта, который потребует специальных навыков и оборудования.

Конструкция и принцип работы узлов бензопилы

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники. Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт. Это связано с тем, что муфта сцепления – важный ключевой элемент бензопил любого класса мощности и бренда, от которого зависит их исправная, продолжительная и успешная эксплуатация.

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

Блок: 1/4 | Кол-во символов: 684
Источник: https://sadovij-instrument.ru/benzopily/stseplenie.html

Устройство и принцип действия муфты сцепления бензопил

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

Блок: 2/20 | Кол-во символов: 1022
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Двигатель

Как уже было сказано, в качестве двигателя в современных бензопилах используется одноцилиндровый двухтактный карбюраторный двигатель (про устройство и работу двухтактного двигателя смотрите здесь). На рисунке ниже он представлен в сборе с маховиком (1), муфтой сцепления (2), модулем зажигания (3), глушителем (4) и проставочной втулкой (5) для установки карбюратора.

Двигатель бензопилы

Двигатель бензопилы

Двигатель бензопилы имеет максимальные обороты около 13500 об/мин. Это накладывает жесткие требования к маслу добавляемому в топливную смесь.

Блок: 2/13 | Кол-во символов: 565
Источник: http://tool-land.ru/ustroystvo-benzopily.php

Как снять сцепление с бензопилы: подробный отчет

Процесс ремонта муфты сцепления слагается из таких операций:

  • демонтировать цепную гарнитуру, заслонки аэрофильтра и самого сцепления;
  • стопорить коленвал — для этого достаточно просто выкрутить сечу зажигания;
  • открутить сцепление специальным ключом сильными движениями по или против часовой стрелки (у разных моделей пил может быть как левая, так и правая резьба). Обычно инструмент для того, чтобы снять муфту, входит в комплектность бензопил;
  • перейти к отсоединению барабана и звездочки;
  • если при осмотре муфты сцепления обнаружилась одна или несколько треснувших пружин (их может быть несколько, например, у бензопил «Хускварна» — 3 ед.) – нужна замена пружины, вышедшей из строя, на новую;
  • собрать сцепление на бензопиле, поставить его на место и вкрутить. Не забывайте, что коленвал все еще должен быть неподвижным;
  • агрегировать на пилу снятые детали в последовательности, обратной разборке;
  • зафиксировать муфту – ручку дополнительного торможения направить вперед, запустить прибор и осторожно убрать с инерционного тормоза.

Блок: 3/20 | Кол-во символов: 1079
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в этом материале.

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

  1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
  2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
  3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
  4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

  1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
  2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
  3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
  4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
  5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы 2-mix.

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Блок: 3/12 | Кол-во символов: 3145
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Ремонт сцепления: нюансы процесса

При самостоятельном обслуживании муфт сцепления необходимо знать, что:

  • несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
  • спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.

Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.

В конструкции современных бензиновых пил сцепление отвечает за непрерывную связь двигателя и пильной гарнитуры садового инструмента. Как и любой другой механизм, сцепление во время работы пилы поддается интенсивному трению и повышенным нагрузкам. Это ускоряет износ узла, в результате чего на его основных деталях появляются трещины, сколы и другие дефекты. Устранить поломку поможет тщательный осмотр механизма и своевременная замена его неисправных деталей.

Блок: 4/20 | Кол-во символов: 1146
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Распространенные поломки сцепления бензопилы

Сцепление современной бензопилы обладает достаточно простым устройством, поэтому с его самостоятельным ремонтом не должно возникнуть проблем даже у начинающих пользователей садовой техники. К наиболее частым поломкам механизма относятся:

  • износ ведущей звездочки – во время работы пилы звезда играет роль промежуточного звена. Она получает усилие от барабана и передает его на пильную гарнитуру бензоинструмента. Соответственно, ведущая звездочка находится в режиме постоянного вращения. В моменты, когда пильная гарнитура разрезает твердую древесину, звезда поддается повышенным нагрузкам. Со временем они приводят к деформации или появлению трещин на зубьях детали. Еще хуже, если в устройство сцепления входит пластиковая звездочка – она не способна выдержать даже 5-минутной работы в режиме повышенных нагрузок. В этом случае она просто ломается на мелкие части. Результатом этому становятся «холостые» нажатия на рычаг газа, при которых шина и цепь не реагируют на манипуляции оператора. Чтобы решить проблему, потребуется полностью заменить ведущую звездочку сцепления бензопилы;
  • поломка барабана – этот элемент первым принимает вращательное усилие от двигателя и стабилизирует его для дальнейшей передачи на ведущую звезду и пильную гарнитуру. Барабан сцепления для бензопилы представляет собой составную металлическую шайбу, внутри которой помещена пружина, а поверх шайбы крепится ведущая звездочка. Из-за постоянного вращения и трения со звездой металлический корпус элемента интенсивно нагревается. Из-за этого на его поверхности образуются потертости и заусенцы, которые стопорят звездочку и пильную гарнитуру. Чтобы избавиться от этой проблемы, нужно заменить барабан сцепления на бензопиле, не дожидаясь его дальнейшей деформации;
  • проседание пружины – еще одна важная деталь штатного сцепления. Она располагается внутри барабана, поэтому во время работы бензопилы нагревается вместе с ним. В результате этого пружина проседает и деформируется, из-за чего механизм бензоинструмента не может создавать центробежную силу, достаточную для вращения пильных органов на повышенных оборотах. Устранить эту неисправность поможет замена пружины сцепления бензопилы. Во время ее выполнения нужно быть предельно внимательным и аккуратно снимать старую просевшую деталь. В противном случае возрастет риск потери мелких креплений пружин.

Во время эксплуатации бензопилы нужно помнить, что независимо от качества и бренда-производителя бензоинструмента, его заводское сцепление регулярно поддается нагрузкам и износу. Именно поэтому в кругах опытных вальщиков и садоводов бытует мнение, что на замену двух пильных шин должна производиться замена одного сцепления.

Блок: 5/6 | Кол-во символов: 2701
Источник: https://vseopilah.ru/trimmery/remont-stsepleniya-benzopile/

Устройство системы зажигания бензопилы и принцип работы механизма

Для работы бензинового двигателя требуется создание искры, при помощи которой происходит сжигание порции топливно-воздушной смеси. Искра создается при помощи свечи зажигания, на которую подается напряжение. За подачу напряжения отвечает модуль зажигания, который на современных бензопилах представлен в виде бесконтактной электронной системы.

Контактные системы зажигания использовались ранее на старых бензопилах, а современные производители исключают необходимость регулирования зазоров в контактах, а также их периодической очистки. За сжигание топлива в определенный момент времени отвечают следующие составляющие системы зажигания бензопилы:

  1. Маховик или маховичный генератор, который оснащен в конструкции магнитами. Именно магниты оказывают влияние на создание электрического заряда, поступающего на свечу зажигания. Маховик также служит для воздушного охлаждения ДВС, для чего в конструкции он оснащен ребристыми гранями
  2. Модуль зажигания или коммутатор, состоящий из электронной платы
  3. Высоковольтный провод — специальный кабель, который обеспечивает передачу высокого напряжения от модуля к контакту свечи зажигания
  4. Свеча зажигания — расходная деталь, посредством которой создается искра

Принцип работы системы зажигания бензопилы следующий:

  • Магниты на маховике при его вращении создают ЭДС, которая представляет собой напряжение
  • Это напряжение создается в модуле, и усиливается за счет электронной схемы
  • Импульс высокого напряжения с платы по высоковольтному проводу поступает на свечу зажигания, тем самым создается искра

Электрическая схема устройства системы зажигания представлена на фото ниже.

Одним из важных параметров системы зажигания является величина зазора между модулем и маховиком. Величина этого зазора составляет 0,25 мм, но на разных моделях производителей это значение может отличаться, поэтому рекомендуется уточнить в инструкции. Если зазор большой, то искра будет слабая, что приведет к нестабильной работе мотора или вовсе невозможности его запуска.

Блок: 5/12 | Кол-во символов: 2037
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Устройство и принцип действия муфты сцепления бензопил

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

  • барабан;
  • звездочка;
  • пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

Блок: 2/4 | Кол-во символов: 1050
Источник: https://sadovij-instrument.ru/benzopily/stseplenie.html

Карбюратор

Говоря о бензопилах, нельзя оставить без внимания такое важное устройство бензопилы, как карбюратор, который наряду с зажиганием обеспечивает надежную работу двигателя. Он готовит топливо-воздушную смесь, от качества которой зависит легкость запуска, мощность и стабильность работы бензопилы. Производители бензопил предпочитают использовать карбюраторы известных мировых фирм — таких как Walbro, Zama и пр.

Карбюратор бензопилы. Верхняя стрелка — топливный шланг, нижняя — привод воздушной заслонки.

Карбюратор бензопилы. Стрелка — тросик рычага привода дроссельной заслонки.

Карбюратор бензопилы. Стрелка — топливный шланг.

Разобранный карбюратор бензопилы

Ниже изображена схема другого карбюратора бензопилы.

Схема карбюратора бензопилы

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять или обогащать смесь в зависимости от условий работы. Для тонкой настройки имеется несколько винтов, с помощью которых производится регулировка низких и высоких оборотов двигателя, а также холостого хода. Сверху карбюратора устанавливается воздушный фильтр, очищающий поступающий в него воздух.

Блок: 5/13 | Кол-во символов: 1117
Источник: http://tool-land.ru/ustroystvo-benzopily.php

Конструкция и работа отдельных узлов

Отдельные узлы бензиновой пилы, рассмотренные выше, в свою очередь состоят из различных деталей. Чтобы самостоятельно ремонтировать технику, следует знать конструкцию и работу основных систем.

Система зажигания

Первоначально система зажигания у бензопил была контактного типа. Сейчас она практически не применяется. Современные производители оснащают свое оборудование электронным зажиганием (на фото далее в разобранном виде). По этой причине отсутствует необходимость регулярно очищать контакты и устанавливать необходимое расстояние между ними.

Система зажигания, благодаря которой происходит образование искры во время запуска двигателя, состоит из таких деталей:

  • магнето;
  • свечи;
  • электронного блока;
  • электропроводки;
  • кнопки включения/отключения мотора.

Внешний вид элементов системы зажигания одной из моделей бензопил от бренда «Штиль» показан на следующей фотографии.

Магнето – это электрогенератор переменного тока, подающий напряжение на свечу. Он может быть двух типов:

  • контактного;
  • бесконтактного.

Схематически системы зажигания с бесконтактным и контактным типами магнето представлены далее.

Магнето любого типа включает в себя такие детали:

  • маховик;
  • магнит постоянного типа;
  • катушки, состоящей из обмоток с сердечником.

В состав электронного блока обычно включены диоды, сопротивления различной величины, тиристоры, конденсаторы. Схема соединений зависит от модели пилы.

Зажигание работает по следующему принципу:

  • при вращении маховика с постоянным магнитом, закрепленным на нем, в системе индуцируется электродвижущая сила;
  • возникший в цепи ток электронный блок преобразует в электрические сигналы;
  • они передаются на свечу;
  • между ее контактами образуется искра, которая вызывает воспламенение топливно-воздушной смеси.

Зажигание первоначально отрегулировано так, что искрообразование происходит тогда, когда поршень двигателя не достигает верхней своей мертвой точки примерно на 3-4 мм. Если ориентироваться по окружности движения коленвала, то это соответствует углу 28 градусов.

Свеча состоит из таких частей:

  • центрального и бокового электродов;
  • корпуса;
  • изолятора.

По состоянию свечи можно зрительно диагностировать неисправности зажигательной системы.

Таким образом, благодаря наличию зажигания возгорается топливная смесь, что обеспечивает переход мотора в рабочее состояние. Периодически система нуждается в регулировке, которую несложно проводить самостоятельно.

Карбюраторный узел

Карбюратор требуется для непрерывного функционирования ДВС. Он состоит из таких конструктивных элементов:

  • цельнолитого алюминиевого корпуса;
  • жиклеров, представляющих собой клапана, регулирующие количество топлива;
  • диффузора;
  • поплавковой камеры;
  • распылителя.

В корпусе карбюратора установлена заслонка, которая регулирует подачу атмосферного воздуха, импульсный канал, диффузор, входной штуцер, два винта (холостого хода и главный). Очень часто производители бензопил оснащают свою продукцию карбюратором от распространенных в продаже брендов.

Большинство моделей бензопил оснащены идентичными (по своей конструкции) карбюраторами. Схематически их устройство продемонстрировано на фото далее. Только редкие дешевые модификации китайского производства могут отличаться отсутствием в карбюраторном узле ряда деталей.

Чтобы правильно выполнять регулировку карбюратора бензиновой пилы, следует разбираться в принципе его работы, заключающемся в следующем:

  • при запуске двигателя происходит открытие воздушной заслонки, находящейся на корпусе в нижней его части;
  • из-за перемещения поршня (хода) создается разрежение внутри поплавковой камеры, а также в воздушном канале;
  • это вызывает всасывание воздушной массы через диффузор;
  • из бензинового бака топливная смесь проникает внутрь поплавковой камеры, проходя через штуцер;
  • далее бензин в диффузоре смешивается с атмосферным воздухом, при этом получается топливно-воздушная смесь;
  • потом она поступает в каналы впускные;
  • оттуда смесь попадает в камеру сгорания.

Используя заслонку, можно обогатить либо обеднить топливо воздухом, то есть отрегулировать интенсивность его поступления в соответствии с рабочими условиями. С помощью винтов настраивают обороты мотора. Скорость поступления бензина в диффузор из камеры настраивается жиклером. Поступающий воздух очищается фильтром, устанавливаемым над карбюратором.

Исправность карбюраторного узла определяет производительность бензопилы и работоспособность ее мотора.

Механизм сцепления

Сцепление на бензопилах центробежного типа. Оно срабатывает автоматически, когда скорость мотора достигнет необходимого количества оборотов.

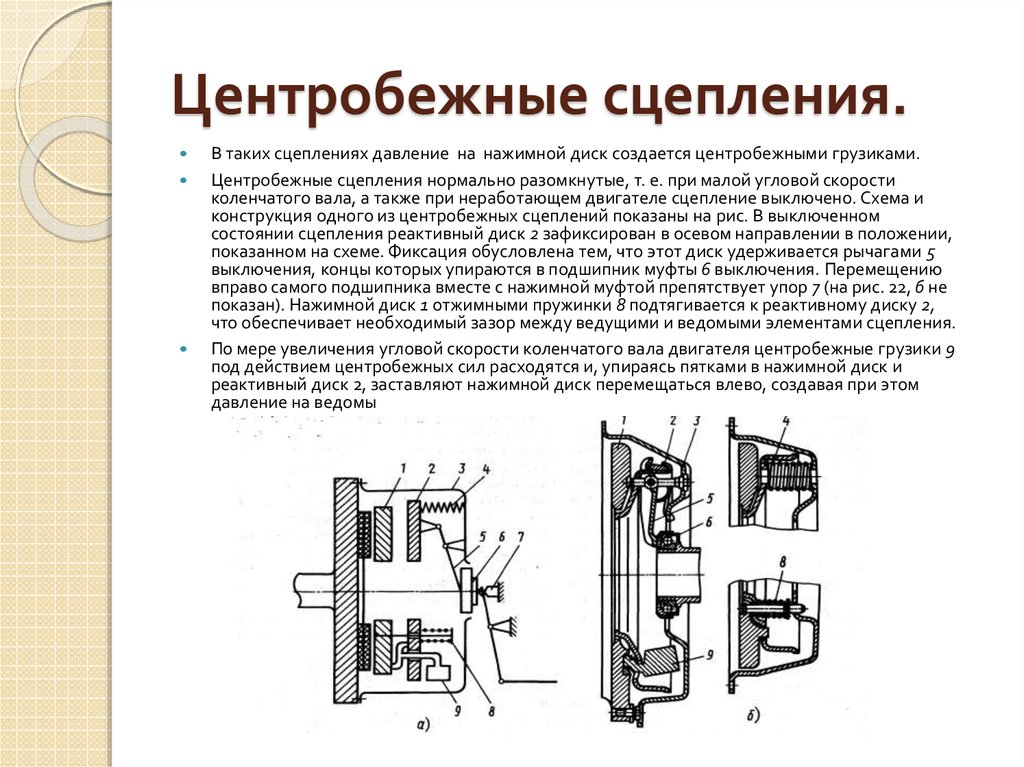

Схематически работа центробежного сцепления изображена далее на фото, где цифрам соответствуют следующие элементы конструкции:

  • накладки фрикционные;
  • пружины;
  • барабан.

При небольших оборотах мотора накладки, которые могут двигаться радиально, пружинами подтягиваются к валу. В это время они не вращают барабан, соединенный с цепной звездочкой. Когда ДВС развивает ту скорость, при которой усилие со стороны пружин становится меньше действующей центробежной силы, фрикционные накладки приводят барабан в движение, прижимаясь к его внутренней поверхности. При этом звездочка, которая движет цепь, приходит во вращение. Она может располагаться у разных моделей бензиновых пил перед сцеплением либо сзади него.

Основным преимуществом центробежных муфт является то, что они проскальзывают, когда заклинит цепь, и мотор при этом не глохнет.

Топливная система

Устройство топливной системы представлено на схеме ниже.

Цифрам соответствуют такие элементы:

  • фильтра топлива;
  • карбюратор;
  • топливный насос (праймер) ручного типа.

Бензин находится в баке, из которого он по шлангу поступает в карбюраторный узел. Простейшие варианты не предусматривают наличия насоса. Топливный фильтр находится на конце шланга, погружаемом в бензин. Внешний вид его изображен на нижеследующей фотографии.

При расходовании топлива в бачке образуется отрицательное давление из-за его заполнения атмосферным воздухом. Это приводит к тому, что прекращается поступление бензина в карбюраторный узел. Чтобы избежать данного явления, крышку бака оснащают сапуном: при его загрязнении инструмент глохнет.

Праймер на бензопиле делает процесс ее запуска легким. Карбюраторный отдел заполняется топливом заранее, что позволяет быстро запускать мотор, а также приводит к уменьшению действия на него нагрузки.

Система очистки воздуха

Чтобы получалась топливно-воздушная смесь надлежащего качества, необходим чистый газ. Наличие в воздухе примесей способно нарушить функционирование ДВС инструмента. Поэтому бензопилы оснащают для удаления загрязняющих частиц фильтрующей системой предварительной и тонкой очистки.

Предварительная фильтрация обычно выполняется при помощи сетчатого фильтра.

Во время работы при отрицательных температурах устанавливают также элемент, который задерживает снег. Но из-за него ухудшается подача воздуха, вызывая падение мощности эксплуатируемого агрегата.

Фильтры, предназначенные для тонкой очистки (фото далее), делают из капроновой сетки или поролона либо из похожих по характеристикам материалов.

Часть моделей пил имеют систему очистки поступающего воздуха центробежного типа. Ее устанавливают вместо предварительного фильтрующего элемента. Смысл функционирования такой очистки заключается в том, что маховиком закручивается поступающий воздушный поток. При этом загрязняющие частицы отбрасываются в сторону от патрубка, ведущего к фильтру.

Загрязнение фильтрующих элементов приводит к уменьшению объема атмосферного воздуха, поступающего внутрь карбюраторного узла. Это вызывает падение величины мощности мотора у пилы. Из-за данной причины фильтры, очищающие воздух от примесей, следует регулярно чистить промывкой либо простым продуванием. Подходящий метод определяется материалом, из которого они изготовлены.

Устройство стартера

Стартер бензопилы предназначен для запуска ее мотора, осуществляющегося за счет прокручивания коленвала. При этом топливно-воздушная смесь, которая находится в двигателе, сжимается поршнем. Искра вызывает ее воспламенение, в результате чего запускается ДВС.

Составными частями стартера являются:

  • рукоятка;
  • трос;
  • барабан;
  • возвратная пружина.

При резком вытягивании рукоятки с тросиком барабан сцепляется с валом. Последний начинает прокручиваться. После отпускания ручки пружина обеспечивает ее возврат в первоначальное положение. Чтобы провернуть вал с такой скоростью, при которой произойдет запуск мотора, следует приложить определенные усилия: в большинстве случаев вытягивать рукоятку понадобится несколько раз.

Для того чтобы сделать процесс запуска двигателя более легким, на практике применяют, например, такие методы:

  • с помощью заслонки обогащают топливную смесь;
  • используя специальный клапан, понижают давление внутри цилиндра.

Для облегчения запуска в некоторых моделях стартеров предусмотрено наличие также и дополнительной пружины. Она вначале сжимается при выдергивании троса, а затем разжимается, раскручивая этим двигатель.

Тормоз цепи

Цепь в бензиновой пиле выступает травмоопасным фактором. При ее вращении достаточно кратковременного несильного прикосновения к ней, чтобы порезаться или получить более серьезное увечье. По этой причине предусмотрен тормоз цепи на бензопиле, который быстро ее останавливает, если происходит обратный удар.

По способу действия тормоза бывают двух разновидностей:

  • инерционными, реагирующими на силу инерции, которая действует на тормозной механизм;
  • контактными, останавливающими цепь при обратном ударе после того, как будет нажат упор тормоза.

Тормоза инерционного типа срабатывают гораздо быстрее контактных аналогов.

Перед началом использования бензопилы в целях безопасности следует каждый раз проверять работоспособность цепного тормоза. Если он не срабатывает, то инструментом пользоваться не стоит до устранения данной неисправности.

Общий принцип работы бензопилы любой модели простой: запущенный двигатель приводит во вращение цепь, которой распиливают древесину. Функционирование инструмента зависит от состояния отдельных его деталей, качества топливной смеси, степени очистки поступающего воздуха. Чтобы используемое оборудование прослужило максимально долгий срок, необходимо организовать постоянное техобслуживание, опираясь при этом на содержащиеся в эксплуатационной инструкции указания.

Блок: 3/3 | Кол-во символов: 10136
Источник: http://Tehnika.expert/dlya-sada/benzopila/konstrukciya-i-princip-raboty.html

Как снять сцепление на бензопиле?

Чтобы снять сцепление с бензопилы, оператору нужно придерживаться определенного алгоритма действий.

Для этого нужно:

  1. Демонтировать режущую гарнитуру, отвернув 2 крепежных винта металлической направляющей;
  2. Снять верхнюю часть корпуса поролонового воздушного фильтра и извлечь защитную крышку муфты;
  3. Заблокировать движение коленчатого вала. Для этого необходимо снять крышку защиты пускового механизма и вкрутить 2 стальных болта в штатный ротор встроенной системы зажигания. Другой вариант – выкрутить свечу и аккуратно опустить штатный поршень, заблокировав его там при помощи мотка плотной веревки;
  4. Осторожно снять саму муфту, поворачивая ее строго по ходу стрелки часов. Для этого подойдет ключ из комплекта поставки бензопилы или самодельный инструмент, сделанный из старой шины с предварительно установленными на нее двумя болтами;
  5. Аккуратно демонтировать барабан и штатную ведущую звезду. Производить регулярную замену барабана нужно после использования двух направляющих шин – в будущем это правило позволит снизить нагрузку на силовой агрегат бензопилы и продлить сроки эксплуатации его поршня;
  6. Установить новую муфту и аккуратно завернуть ее против хода стрелки часов. Для этого оператор должен повторно заблокировать коленчатый вал мотора;
  7. Для окончательной фиксации нового зажигания необходимо перевести рукоятку инерционного тормоза вперед, завести ДВС бензоинструмента и вернуть рукоятку в предыдущее положение.

Во время обслуживания муфты перед тем, как собрать сцепление на бензопиле, нужно тщательно смазать его внутренние комплектующие. Без нужного количества смазки механизм будет регулярно перегреваться, а его детали – деформироваться и терять свое изначальное положение по отношению друг к другу.

Блок: 4/5 | Кол-во символов: 1751
Источник: https://sadovaja-tehnika.com/benzopily/stseplenie-konstruktsiya/

Конструкция бензопильного карбюратора и особенности его функционирования

Если система зажигания отвечает за воспламенение горючей смеси, то карбюратор нужен для того, чтобы приготовить эту сжигаемую в цилиндре консистенцию. По важности, карбюратор бензопилы занимает второе место после двигателя внутреннего сгорания. Сложность рассматриваемого механизма в том, что он состоит из множества мелких элементов, поэтому очень часто вместо того, чтобы произвести диагностику, очистку и замену деталей, многие предпочитают приобрести новый карбюратор. Ремонт и очистка карбюратора подробно рассмотрена в этом материале (ссылка).

На бензопилах используются карбюраторы мембранного типа. Их называют мембранными, так как они не только смешивают топливо с воздухом, и подают его в камеру сгорания, но еще и самостоятельно закачивают бензино-масляную смесь из бензобака. За выполнение этого процесса отвечает мембрана, являющаяся насосом.

Принцип работы карбюратора и его устройство подробно описано в этом материале. В конструкции карбюратора имеются регулировочные винты, что позволяет произвести самостоятельную настройку состава смеси. Это три винта, которыми можно отрегулировать смесь на холостом ходу, а также на малых и больших оборотах.

Карбюраторы бензопил старого производства таких фирм, как Дружба, Урал и другие, отличаются по конструкции и принципу работы от современных. Их основное отличие в том, что они не имеют мембранного механизма, а топливо в них подается самотеком из бензобака, располагающегося преимущественно в верхней части бензоинструмента. Использование таких карбюраторов способствовало тому, что бензопила использовалась только в прямом положении, и ее нельзя наклонять. Для горизонтального и вертикального распиливания бензопилами Дружба и Урал, необходимо изменить положение шины.

Это интересно! Производством мембранных карбюраторов для бензопил занимаются специальные компании. Наиболее известные производители карбюраторов для бензопил, мотокос и прочих бензоинструментов — Zama, Walbro. Внешне эти механизмы могут отличаться, однако принцип работы их одинаковый.

Блок: 6/12 | Кол-во символов: 2091
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Система очистки воздуха

При работе, двигатель бензопилы потребляет воздушно-топливную смесь, образующуюся в карбюраторе. Чтобы загрязненный воздух не попал в карбюратор и не нарушил работу двигателя, его очищают с помощью фильтров тонкой (2) и предварительной (4) очистки (см. фото ниже).

Система очистки воздуха: 1 — крышка закрывающая фильтр тонкой очистки, 2 — фильтр тонкой очистки, 3 — крышка закрывающая фильтр грубой очистки, 4 — фильтр грубой очистки.

Предварительные фильтры могут иметь различную конструкцию и состоять из нескольких элементов, в частности, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).

Система грубой очистки воздуха: 1 — снежный фильтр, 2 — сетчатый фильтр.

Последний препятствует попаданию снега в систему воздухоочистки и используется лишь в зимнее время, при плюсовой температуре его снимают.

В некоторых моделях бензопил на стадии предварительной очистки используют очистку воздуха с помощью центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в результате чего примеси отбрасываются в сторону от всасывающего патрубка, идущего к фильтру тонкой очистки.

Центробежная система очистки воздуха

Фильтры тонкой очистки изготавливают из диффузионного поролона, нейлоновой сетки и других материалов.

Фильтры тонкой очистки для различных бензопил

При работе бензопилы, воздух в зоне ее действия бывает сильно загрязненным опилками и древесной пылью. Чрезмерное загрязнение фильтра снижает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси и падению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Она должна проводиться не только тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а гораздо чаще, после всякой продолжительной и грязной работы. Чистка производится методом, зависящим от вида материала фильтра — чаще всего продуванием и промывкой.

Блок: 7/13 | Кол-во символов: 1879
Источник: http://tool-land.ru/ustroystvo-benzopily.php

Целесообразность своевременной замены изношенных деталей привода цепи

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

  • Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
  • Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
  • Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.

Блок: 9/20 | Кол-во символов: 1033
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Цепь

Пильная цепь состоит из элементов трех типов: режущих звеньев (1), ведущих звеньев (2) (хвостовиков) и соединительных элементов (3). Собираются все эти части в единую цепь с помощью заклепок.

Пильная цепь бензопилы

Основными и наиболее сложными звеньями цепи являются режущие звенья, которые подразделяются на правосторонние и левосторонние. Верхняя грань зуба — самая широкая из всех элементов. Она обеспечивает широкий пропил, исключающий застревание остальных звеньев.

Чипперная (а) и чизельная (б) форма зубьев

Форма режущих зубьев может значительно различаться у цепей разных производителей. Выделяют две основные формы — чипперную (а) и чизельную (б). Однако существуют и различные промежуточные контуры резцов.

Режущие кромки зуба — боковая и верхняя — затачиваются под определенным углом. Для цепей продольного пиления он составляет 10°, для поперечного — 30°. Цепи продольного пиления применяются довольно редко. В случае необходимости продольную распиловку можно осуществить и цепью поперечного пиления. Подробнее про углы заточки цепей бензопил читайте в статье Заточка цепи бензопилы.

Угол заточки

Основной характеристикой цепи является ее шаг. Для установления шага цепи, измеряется расстояние между серединами первой и третьей соединительных заклепок (см. рисунок ниже), и этот размер делится пополам. Полученный результат — шаг цепи в мм. Однако, в большинстве случаев, шаг цепи задается в дюймах. Расстояние между серединами первой и третьей соединительных заклепок измеряется потому, что расстояния между отверстиями ведущих звеньев и режущих звеньев или соединительных звеньев могут различаться по величине. Наиболее распространены цепи с шагом 0.325 и 3/8 дюйма (8.255 и 9.525 мм соответственно). Цепи с шагом 0.325 используют с двигателями невысокой мощности (объемом до 40-50 см3), в то время как мощные бензопилы обычно комплектуются цепями 0.404 дюйма (у таких цепей более высокая производительность). Распил получается более чистым и аккуратным, если при пилении использовать цепь с меньшей толщиной звена и меньшим шагом.

Шаг цепи (а/2) и толщина хвостовика (б)

К важным характеристикам относится толщина хвостовика. Имеется пять стандартных толщин: 1.1, 1.3, 1.5, 1.6 и 2 мм. Самыми распространенными являются цепи с толщиной хвостовика 1.3 мм (0.05″). Они широко применяются как на бытовых, так и профессиональных бензопилах. Толщина ведущих звеньев должна быть согласована с шириной паза направляющей шины, с тем чтобы пильная цепь точно подходила направляющей шине.

Производители цепей применяют различные технологии для их изготовления и используют разные материалы. Определяющей характеристикой последних является не твердость (слишком твердые зубья плохо поддаются ручной заточке), а вязкость и ударопрочность. Именно они определяют долговечность цепи. Поэтому при изготовлении режущих зубьев используются износостойкие легированные стали. Нередко резцы подвергают хромированию для повышения поверхностной твердости. Некоторые фирмы используют дробеструйную обработку для увеличения вязкости зубьев.

Блок: 9/13 | Кол-во символов: 3060
Источник: http://tool-land.ru/ustroystvo-benzopily.php

Муфта сцепления

Бензопилы оснащены сцеплением центробежного типа, срабатывающим автоматически в зависимости от числа оборотов двигателя.

Центробежное сцепление бензопилы

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты двигателя бензопилы достигают значений, при которых центробежная сила превышает усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его вращать. В результате начинает вращаться ведущая звездочка, приводящая в движение пильную цепь.

Центробежное сцепление бензопилы: 1 — звездочка вращающая пильную цепь, 2 — барабан сцепления.

Как видно на фото, звездочка находится за сцеплением.

Надевание цепи на шину бензопилы. 1 — сцепление.

У других бензопил, звездочка может находиться с внешней стороны сцепления.

Звездочка с внешней стороны сцепления

Главным достоинством муфт подобного типа является то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша двигатель и не вызывая поломки механизмов, передающих движение от двигателя к цепи.

Блок: 3/13 | Кол-во символов: 1224
Источник: http://tool-land.ru/ustroystvo-benzopily.php

Шина

Шина — очень важный элемент бензопилы, служащий направляющей для пильной цепи. Как и последняя, она подвергается большим нагрузкам во время работы, поэтому изготавливается из вязкой износостойкой стали, обладающей высокой упругостью.

Шина бензопилы

Для ведения цепи шина имеет по своей периферии направляющую канавку, в которой перемещаются ведущие звенья цепи. Паз канавки служит одновременно каналом, подающим масло для смазки цепи. К основным параметрам шины относятся:

Основные параметры шины бензопилы

  • Размеры соединительных отверстий (а), зависящие от типа бензопилы.
  • Ширина паза (б), которая должна соответствовать толщине хвостовиков используемой цепи. Ширина паза шины лишь на несколько сотых миллиметра больше, чем толщина ведущих звеньев соответствующих пильных цепей. Благодаря этому достигается точное боковое ведение пильной цепи.
  • Шаг концевой звездочки (в), также определяющий совместимость используемых цепей с шиной.
  • Длина реза (г), определяющая размеры обрабатываемого материала — диаметр ствола дерева и пр.

Блок: 10/13 | Кол-во символов: 1041
Источник: http://tool-land.ru/ustroystvo-benzopily.php

Рекомендации при замене сцепления на бензопиле

Кроме основных правил работы, рассказанных в предыдущем разделе, стоит помнить о некоторых нюансах при замене сцепления. Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента. Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь. При обратной сборке не забывайте ставить на место все мелкие детали, в том числе шайбы и подшипники. Следите за установкой спецпружины (она есть не во всех бензопилах) – при ее неправильной установке не будет подаваться масло на пильную шину.

Блок: 12/20 | Кол-во символов: 688
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Механизм натяжения цепи

Система натяжения цепи (см. изображение ниже) состоит из штифта (1), подвижно соединенного с винтом (2). При вращении винта штифт перемещается по пазу в корпусе пилы, увлекая за собой шину, что в свою очередь вызывает ослабление или натяжение цепи.

Механизм натяжения цепи бензопилы

Для большего удобства, винт натяжения цепи может располагаться сбоку.

Боковое расположение винта натяжения цепи

Блок: 12/13 | Кол-во символов: 424
Источник: http://tool-land.ru/ustroystvo-benzopily.php

Замена звёздочки на китайской бензопиле

Советы по ремонту и обслуживанию бензопилы Спасибо, за ваши лайки под видео! Подписывайтесь на наш канал

2. Потом нужно застопорить коленвал, чтоб он не крутился, когда будет откручиваться сцепление. Как снять сцепление как поменять бензопила patriot garden 3818 видео как работает бензопила. Чтоб застопорить коленвал, к примеру, огромным воротком, нужно снять крышку ручного стартера и ввентить два болта в ротор системы зажигания. Либо вывернуть свечу зажигания, опустить поршень в НМТ и застопорить его там, затолкав в свечное отверстие веревку.

3. Как снять сцепление бензопилы. 1. Для того, чтобы снять сцепление на бензопила цепь. Дальше, вывернуть само сцепление – ключом из комплекта бензопилы, либо ключом для дисков болгарки, либо самодельным ключом (к примеру, из старенькой шины с 2-мя болтами) по часовой стрелке вывернуть сцепление (там левая резьба), чтоб сорвать нужно существенное усилие.

4. Потом снять с бензопилы барабан с ведущей звёздочкой. Подмена барабана сцепления бензопилы делается по правилу: поменял две шины – поменяй один барабан.

5. Потом поставить новое сцепление и закрутить его руками до упора (закручивается против часовой стрелки). При всем этом нужно опять застопорить коленвал, чтоб заворачивая сцепление не поломать стартер, находящийся на другом конце коленвала бензопилы.

6. Далее собирается всё в порядке оборотном разборке.

7. Сцепление на бензопиле. Как её поменять на китайских бензопилах, а также на shihl. Чтоб затянуть сцепление на бензопиле совсем, нужно ручку тормоза цепи подать вперёд, завести бензопилу и потом снять с тормоза.

Блок: 14/20 | Кол-во символов: 1625
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Как снять сцепление с бензопилы и поставить на место?

Схема процесса снятия сцепления с бензопилы (для примера возьмем ситуацию, когда необходима замена барабана):

  • снимаем пильную гарнитуру при помощи универсального ключа;
  • снимаем цепь, шину;
  • откручиваем крышку воздухофильтра;
  • далее производим выкрутку свечи;
  • фиксируем поршень с помощью стопора или веревки;
  • снимаем сцепление выколоткой (съемником) или универсальным ключом для снятия сцепления;
  • муфту сцепления снимаем, откручивая по часовой стрелке;
  • снимаем и заменяем барабан.

После описанных выше действий, всю сборку проводят в обратном порядке.

Блок: 15/20 | Кол-во символов: 605
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Как отрегулировать сцепление бензопилы?

Как проводится регулировка сцепления на бензопиле? Более корректно говорить о ремонте, поскольку регулировке обычно подлежит карбюратор, а не сцепление. Когда мы говорим о регулировке муфты, важно учитывать два нюанса:

  • бензопилы некоторых моделей, в том числе, немецкие, финские, шведские, имеют специальную шайбу, она может быть расположена между мотором и звездочкой или между барабаном и звездочкой. Эту шайбу нужно аккуратно снять, а потом поставить назад, в случае замены — заменить идентичной;
  • пружина не подлежит стягиванию, поэтому при ее разрыве деталь считается испорченной и заменяется новой. Отсутствие исправной пружины приведет к отсутствию поступления смазки на цепь.

Как открутить сцепление на бензопиле своими руками:

Влад, Одесса:

«У меня в процессе ремонта бензопилы сложилась такая ситуация: сцепление никак не поддавалось, не хотело сниматься. Заклинило, одним словом. Помог вот такой «дедовский способ»: место расположения резьбы немного нагрел горелкой, очень осторожно, чтобы не повредился сальник. И всё получилось. Может, кому-то мой совет пригодится».

Блок: 17/20 | Кол-во символов: 1125
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Отсутствие предпосылок для реставрации изношенной звездочки

Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.

Цена самой детали в несколько раз меньше стоимости ее замены в сервисных структурах.

  • Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
  • При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.

Блок: 18/20 | Кол-во символов: 588
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.

Блок: 19/20 | Кол-во символов: 620
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Технология замены ведущей звездочки предусматривает выполнение всего объема работы в заданной последовательности:

  • демонтаж гарнитуры и воздушного фильтра;
  • установка в свечное отверстие фиксатора поршня;
  • муфта сцепления и выполненный заодно с барабаном зубчатый привод снимаются посредством съемника, открутить звездочку можно только по часовой стрелке.

При выявлении большого износа сепаратора, поломок пружин центробежного механизма и кулачков рекомендуется заменить весь комплект.

Если состояние снятых деталей не вызывает сомнений, весь механизм собирается в обратной последовательности. Для надежной фиксации сцепления на коленчатом валу достаточно вывернуть стопор поршня, вытянуть шнур штатного стартера и вернуть его в исходное положение.

Следует предостеречь самодеятельных мастеров от упрощения требований ремонтной технологии и экономии средств на установке относительно дешевых китайских комплектующих.

Качество сделанной работы гарантируется вниманием, аккуратностью, соблюдением последовательности всех демонтажных и сборочных операций.

Блок: 20/20 | Кол-во символов: 1114
Источник: http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/

Кол-во блоков: 34 | Общее кол-во символов: 47106
Количество использованных доноров: 7
Информация по каждому донору:
  1. http://schemy.ru/info/remont-sceplenija-benzopily-svoimi-rukami/: использовано 11 блоков из 20, кол-во символов 10645 (23%)
  2. https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html: использовано 4 блоков из 12, кол-во символов 8710 (18%)
  3. https://vseopilah.ru/trimmery/remont-stsepleniya-benzopile/: использовано 1 блоков из 6, кол-во символов 2701 (6%)
  4. https://sadovaja-tehnika.com/benzopily/stseplenie-konstruktsiya/: использовано 1 блоков из 5, кол-во символов 1751 (4%)
  5. https://sadovij-instrument.ru/benzopily/stseplenie.html: использовано 2 блоков из 4, кол-во символов 1734 (4%)
  6. http://tool-land.ru/ustroystvo-benzopily.php: использовано 7 блоков из 13, кол-во символов 9310 (20%)
  7. http://Tehnika.expert/dlya-sada/benzopila/konstrukciya-i-princip-raboty.html: использовано 2 блоков из 3, кол-во символов 12255 (26%)

Как работает сцепление - x-engineer.org

Подавляющее большинство дорожных транспортных средств имеют трансмиссию. Трансмиссия предназначена для адаптации мощности двигателя внутреннего сгорания (или электродвигателя в случае электромобиля) к дорожным условиям и условиям движения.

Есть несколько типов трансмиссий:

  • MT (механическая трансмиссия)
  • AMT (автоматизированная механическая трансмиссия)
  • DCT (двойная муфта трансмиссии)
  • AT (автоматическая трансмиссия)
  • CVT (бесступенчатая трансмиссия)

Независимо от типа трансмиссии, соединение между двигателем внутреннего сгорания и коробкой передач осуществляется через соединительное устройство .В зависимости от типа трансмиссии сцепным устройством может быть сцепление, два сцепления или гидротрансформатор.

Изображение: Положение сцепления в трансмиссии

  1. переднее колесо
  2. двигатель внутреннего сгорания
  3. сцепное устройство (сцепление)
  4. коробка передач / трансмиссия
  5. продольный вал (карданный вал)
  6. дифференциал
  7. планетарный вал
  8. заднее колесо

В таблицах ниже приводится сводка возможных сцепных устройств для каждого типа трансмиссии.

Однодисковое сухое сцепление Многодисковое мокрое сцепление Гидротрансформатор
Механическая коробка передач да нет нет
Автоматическая Механическая коробка передач да да нет
Коробка передач с двойным сцеплением да (два сцепления) да (два сцепления) нет
Автоматическая коробка передач нет да да
Бесступенчатая трансмиссия нет да да

Все механические трансмиссии оснащены однодисковым сухим сцеплением .Сцепление расположено между двигателем и коробкой передач.

Изображение: схематический чертеж простого сцепления

Основные функции сцепления на автомобиле с механической коробкой передач:

  • позволяет отключать мощность между двигателем и коробкой передач (например, когда автомобиль неподвижен, во время переключения передач)
  • обеспечивает постепенное соединение двигателя с коробкой передач (например, при трогании с места или после переключения передач).
  • поддерживает соединение двигателя с коробкой передач без проскальзывания.

Отсоединение двигателя от коробки передач при включенной передаче. необходимо, чтобы частота вращения двигателя не упала ниже скорости холостого хода.Если не отключать коробку передач, двигатель заглохнет.

Кроме того, при переключении на повышенную (или понижающую) передачу на механической коробке передач крутящий момент не должен передаваться на колеса. Это достигается отключением двигателя от коробки передач через сцепление.

Изображение: Позиционирование сцепления на двигателе

Существуют разные типы сцеплений, мы можем классифицировать их в основном по функциям:

  • Количество фрикционных дисков:
  • Тип трения:
  • Тип срабатывания:
    • механический (кабель или шток)
    • гидравлический

Чтобы понять, как оно работает, мы будем использовать однодисковое сухое сцепление в качестве примера.Подробнее о многодисковом мокром сцеплении мы расскажем позже.

На изображении ниже вы можете увидеть схему однодискового сцепления . Коленчатый вал двигателя, маховик, пружина (спираль или диафрагма) и нажимной диск соединены вместе, они прикреплены друг к другу. С другой стороны, диск сцепления соединен с первичным валом коробки передач.

Изображение: Комплект сцепления

Когда педаль сцепления отпускается (как на изображении ниже), пружина давит на нажимной диск, который прижимает диск сцепления к маховику.Таким образом, вращение коленчатого вала передается на первичный вал коробки передач. Пружины создают достаточную прижимную силу, чтобы сцепление не проскальзывало.

Когда педаль сцепления нажата посредством рычажного механизма, пружина на нажимном диске снимается, и диск сцепления отрывается от маховика. Таким образом, коленчатый вал отсоединяется от первичного вала коробки передач.

Изображение: Схема сцепления

Для лучшего понимания функции сцепления мы собираемся изучить изображение ниже.Кроме выжимного подшипника, пружина представляет собой диафрагму (не спираль), а также у нас есть элементы, фиксирующие диафрагменную пружину с крышкой сцепления.

Изображение: Детали сцепления (слева - сцепление замкнуто, справа - сцепление разомкнуто)

  1. коленчатый вал
  2. маховик
  3. диск сцепления (фрикционный)
  4. нажимной диск
  5. пружина диафрагмы
  6. входной вал (коробка передач)
  7. выжимной
  8. подшипник
  9. крышка (корпус) сцепления
  10. кольцо (ось диафрагменной пружины)
  11. фиксирующий штифт
  12. заклепка

Когда водитель транспортного средства нажимает педаль сцепления, подшипник сцепления (7) прижимает внутреннюю часть диафрагменной пружины ( 5).Сила давления диафрагменной пружины на нажимной диск (4) снимается, и диск сцепления (3) больше не нажимается на маховик.

Если сцепление разомкнуто: коленчатый вал (1) + маховик (2) + крышка сцепления (8) + диафрагменная пружина (5) + нажимной диск (4) + выжимной подшипник (7, внешнее кольцо) вращаются , при этом диск сцепления (3) + выжимной подшипник (7, внутреннее кольцо) + первичный вал коробки передач (6) находятся в неподвижном состоянии (если включена передача и автомобиль остановлен).

Когда мы медленно отпускаем педаль сцепления, диафрагменная пружина начинает толкать нажимной диск. Управляя положением педали сцепления, мы регулируем силу, прилагаемую нажимным диском к фрикционному диску. Величина усилия пружины напрямую зависит от крутящего момента сцепления. Когда сила нажатия пружины достаточно высока, сцепление перестает проскальзывать, и двигатель полностью соединяется с коробкой передач.

Изображение: Компоненты сцепления с гидравлической системой управления (источник: ZF)

  1. двухмассовый маховик
  2. крышка сцепления
  3. механический выжимной рычаг
  4. устройство гашения колебаний педали
  5. главный цилиндр
  6. пластиковая педаль
  7. рабочий цилиндр сцепления
  8. (фрикционный) диск

Подшипник сцепления

Изображение: Выжимной подшипник (источник: ZF)

  1. упорное кольцо (внешнее / внешнее кольцо)
  2. внутреннее кольцо
  3. крепление выжимной вилки

Выжимной выключатель сцепления Подшипник выполняет роль соединения неподвижной части (рычага) с подвижной вращающейся частью (диафрагменной пружиной).Внутреннее кольцо контактирует с толкающим рычагом, в то время как внешнее кольцо давит на диафрагменную пружину. Через выжимной подшипник сцепления можно приводить в действие вращающуюся диафрагменную пружину с неподвижным рычагом.

Мембранная пружина

Изображение: Мембранная пружина сцепления

Роль пружины заключается в удержании сцепления в замкнутом состоянии (двигатель соединен с коробкой передач), когда педаль сцепления не нажата. В настоящее время почти все муфты МТ имеют диафрагменные пружины. Более старые версии муфт имели несколько (6-8) винтовых пружин вокруг нажимного диска.Пружина должна оказывать достаточное давление / силу на нажимной диск, чтобы сцепление не проскальзывало, даже если двигатель развивает максимальный крутящий момент.

Прижимной диск

Изображение: крышка сцепления (источник: ZF)

Прижимной диск соединен с крышкой сцепления и вращается вместе с входным валом коробки передач. Роль прижимного диска заключается в том, чтобы прижимать диск сцепления к маховику при отпускании педали сцепления. Прижимная пластина довольно тяжелая, имеет небольшой объем.Причина в том, что во время пробуксовки сцепления необходимо отвести некоторое количество тепла. Тепло улавливается прижимной пластиной и маховиком, а затем выбрасывается в атмосферу.

Фрикционный диск

Изображение: Фрикционный диск сцепления (источник: ZF)

Фрикционный диск является важным компонентом сцепления. Он выполняет роль соединения вращающейся части (маховик двигателя) с другой деталью, которая может быть неподвижной или вращающейся (нажимной диск). В связи с этим в течение всего срока службы фрикционный диск должен выдерживать высокие механические и термические нагрузки.Тем не менее, фрикционный диск должен соответствовать следующим требованиям:

  • иметь коэффициент трения между пределами, для различных значений крутящего момента, скольжения или температуры
  • должен выдерживать высокие механические нагрузки
  • работать в условиях высоких температур

Уровень Износ фрикционного диска зависит в основном от количества тепла, выделяемого при соединении / разъединении двигателя. Количество тепла (энергии) зависит от скольжения и передаваемого крутящего момента.Пробуксовка сцепления - это разница скоростей между маховиком (двигателем) и нажимным диском (входным валом коробки передач).

Например, если нам нужно запустить транспортное средство на дороге с большим уклоном (например, 10%), нам нужно увеличить обороты двигателя, чтобы иметь возможность генерировать также более высокий крутящий момент, необходимый для запуска. Комбинация между высокой скоростью и крутящим моментом приведет к выделению большого количества тепла. Подобные события ускоряют износ фрикционного диска сцепления.

С другой стороны, если мы отпускаем педаль сцепления слишком быстро, чтобы уменьшить фазу пробуксовки, если дельта-скорость между двигателем и коробкой передач велика, это вызовет колебания в трансмиссии или даже остановит двигатель.

Наилучший сценарий - как можно более плавное отпускание педали сцепления, при этом двигатель будет работать на низких оборотах (если это разрешено) за короткое время. Опытный водитель легко справится с этим, а новичку - сложнее.

К концу этой статьи вы сможете:

  • определить компоненты однодискового сухого сцепления
  • объяснить, как работает сцепление
  • понять влияние скольжения на износ сцепления

Вышеизложенное недостаточно ясно, используйте контактную форму ниже, чтобы задать вопросы.

Не забывайте ставить лайки, делиться и подписываться!

Следующая статья:
- Как рассчитать крутящий момент сцепления
- Многодисковое мокрое сцепление

Как работает сцепление - Australian Clutch Services

Есть много типов конструкций сцепления, ожидающих рассмотрения. Большинство автомобильных сцеплений представляют собой сухие однодисковые сцепления с двумя поверхностями трения. Независимо от области применения, функция и назначение сцепления заключается в передаче крутящего момента от вращающегося ведущего двигателя на трансмиссию.

Муфты требуют режима срабатывания, чтобы прервать передачу крутящего момента. Педаль сцепления - это рычаг для отключения привода от двигателя к трансмиссии изнутри автомобиля. Педаль преобразует параболический поворот педали сцепления в линейное движение. Затем это линейное движение преобразуется в движение упорного подшипника путем смещения механических рычагов, троса или гидравлической жидкости.

Сцепление состоит из нескольких компонентов, которые являются ключевыми для его работы:

Маховик выполняет 3 основные функции.Первый - поддерживать вращающуюся массу (инерцию), чтобы способствовать вращению двигателя и обеспечивать более постоянную передачу крутящего момента во время работы. Во-вторых, обеспечить включение зубчатого венца для включения стартера. Третий - обеспечить одну из движущихся поверхностей трения для фрикционного диска.

Ведомый фрикционный диск соединен с входным валом трансмиссии через шлиц. Диск приводит в движение входной вал трансмиссии, который передает движение колесам.Диск имеет жертвенный фрикционный материал, который позволяет регулировать сцепление для управления приводом при взлете с места. Диск также содержит подрессоренную ступицу, которая поглощает вибрацию двигателя при движении сцепления, а также поглощает крутящий момент при включении и выключении привода.

Нажимной диск является наиболее важной частью всего узла сцепления. Прижимная пластина оказывает зажимное усилие (давление), которое удерживает ведомый фрикционный диск между ним и маховиком.Прижимной диск крепится к маховику болтами, и они вместе вращаются. Прижимная пластина содержит диафрагму или пружины, которые оказывают давление на основную отливку или ведущую поверхность. Чтобы разблокировать или отключить привод, приводятся в действие рычаги диафрагмы или сцепления, что позволяет основной отливке подниматься с ведомого диска.

Выжимной подшипник обеспечивает средство приведения в действие между вращающейся муфтой в сборе и статической вилкой муфты и трансмиссией.Подшипник будет поглощать усилие при отпускании сцепления, а также уменьшать износ между вращающимися и невращающимися компонентами.

Направляющий подшипник присутствует не во всех узлах сцепления, но чаще всего встречается в конфигурациях двигателя с задним приводом. Этот подшипник находится либо в задней части кривошипа, либо в маховике и фиксирует входной вал. Важно расположить первичный вал сзади кривошипа для обеспечения правильного срока службы и работы сцепления. Без направляющего подшипника может возникнуть чрезмерный износ шлицев и ступицы ведомого диска, что может вызвать проблемы с выключением сцепления.

ACS предлагает ряд комплектов сцепления и маховиков для большинства автомобильных, коммерческих и сельскохозяйственных применений.

Аккуратная анимация, объясняющая, как работает сцепление в автомобиле

Американцы водят больше, чем когда-либо прежде, но сколько водителей на самом деле понимают, как работает их машина?

Когда-нибудь заглядывал под капот своей машины и понятия не имел, что к чему? Возьмем, к примеру, сцепление автомобиля.Если у вас был автомобиль, особенно с рычагом переключения передач, вы, несомненно, слышали этот термин раньше, но знаете ли вы, что он делает?

Для тех из вас, кто интересуется, что именно делает эта важная часть транспортного средства, сотрудники Learn Engineering на YouTube создали простую анимацию, которая простым языком описывает все, что вам нужно знать. Нет никаких гарантий, но после просмотра этого видео вы, возможно, сможете сказать, что знаете, о чем говорите, в чате со своим механиком.

По сути, сцепление использует трение для включения или выключения мощности, исходящей от двигателя. Его основная цель - отключить поток мощности к трансмиссии, не выключая двигатель, до тех пор, пока не будет выполнено переключение передач.

Когда вы нажимаете педаль сцепления, гидравлическая система передает движение сцепления к центру диафрагменной пружины. Когда пружина нажата, поток мощности прекращается, что позволяет вам переключать передачи.

Flickr | Эндрю Дэвидофф

Конечно, исследования показывают, что механические трансмиссии и их действительно крутая технология сцепления на протяжении десятилетий находились под угрозой исчезновения в Соединенных Штатах. Исследование Edmunds показало, что в 2016 году менее 3 процентов всех автомобилей, проданных в Америке, были с ручным переключением передач. По данным Los Angeles Times, это кошмар для редукторов, поскольку такие автопроизводители, как Ferrari, Lamborghini, Lexus и Mercedes-Benz, перестали предлагать модели с ручным переключением передач.

Автомобили с автоматической коробкой передач, очевидно, не имеют педалей сцепления. Вместо этого у них есть устройство, называемое преобразователем крутящего момента… вместе со многими другими движущимися частями. Оказывается, АКПП намного сложнее механических. Сообщение от Jalopnik, в котором объясняется, как работает автоматическое переключение передач, относит систему к «почти черной магии».

Flickr | матрамурена

Теперь вы знаете, что на самом деле делает автомобильное сцепление. Но кто знает, сколько еще будут существовать автомобили с этой волшебной третьей педалью.Вы знаете, как управлять рычагом переключения передач?

Так работает автомобильное сцепление

Вы когда-нибудь задумывались, как работает сцепление автомобиля? Что это за волшебная педаль, которая регулирует крутящий момент и обороты двигателя? Это не похоже на две другие педали, когда вы нажимаете на них, и идет топливо, или колеса перестают вращаться. Это больше, чем то, что кажется на первый взгляд. Сцепление используется для физического подключения или отключения двигателя от колес автомобиля.

(Источник: Zoqdi Racing)

Как это работает:

Маховик, соединенный с двигателем, и коробка передач, соединенная с колесами, - это два компонента, которые заставляют автомобиль двигаться, когда они соприкасаются друг с другом.Муфта может соединять или разъединять два. За раскрутку маховика отвечает двигатель.

(Источник: Обмен стеков по техническому обслуживанию и ремонту автомобилей)

Сцепление - это еще одна вращающаяся пластина, которая соединена с коробкой передач. Два диска соприкасаются, и маховик двигателя передает энергию через сцепление на коробку передач. Когда мы нажимаем ногой на педаль сцепления, пластина движется назад, разрывая соединение и позволяя маховику свободно вращаться. Точно так же, когда вы снимаете ногу с педали, пластина снова соприкасается с маховиком.

Вы можете увидеть это на видео ниже

Типы:

Теперь, когда мы знакомы с работой сцепления, давайте взглянем на различные типы сцепления. Существует ряд параметров, отвечающих за классификацию сцеплений. Ниже мы рассмотрим некоторые из них.

Первой основой классификации является используемый смазочный материал.

Сухое сцепление:

В сцеплении этого типа нет смазки между маховиком и диском сцепления.Это приводит к более высокой передаче крутящего момента на коробку передач, но может привести к преждевременному износу.

Мокрое сцепление:

Этот тип сцепления имеет смазку между маховиком и диском сцепления. Передача крутящего момента немного снижена, но она может поглощать тепло, выделяемое из-за трения, и уменьшать износ.

Мокрое сцепление (слева). Сухое сцепление (справа) (Источник: YouTube)

Второй тип классификации основан на количестве пластин.

Однодисковое сцепление:

Как следует из названия, существует только одна пластина или одна поверхность для передачи энергии между двумя валами. Они относительно больше по размеру по сравнению со своими аналогами, даже если имеют одинаковую пропускную способность.

(Источник: SlideShare)

Многодисковое сцепление:

Включает несколько пластин и приводит к более высокому коэффициенту трения за счет большей площади поверхности. Обычно они используются там, где пространство ограничено, и невозможно установить однодисковое сцепление.

(Источник: SlideShare)

Окончательная классификация основана на операции.

Собачья муфта:

В муфте этого типа отсутствуют диски, но она установлена ​​с несколькими зубьями. При определенной комбинации этих зубцов мощность передается на вал.

(Источник: YouTube)

Центробежное сцепление:

Как видно из названия, эти муфты работают по принципу центрифуги, и мощность передается между двумя валами при достижении определенной скорости.

(Источник: Amazon)

Электромагнитная муфта:

Вместо того, чтобы воздействовать на силы трения, эти муфты используют электромагнитную силу, которая подается вручную для включения или выключения валов.

(Источник: Ortlinghaus)

Пневматическое и гидравлическое сцепление:

Гидравлические и пневматические приводы устанавливаются, когда силы включения и выключения достаточно велики, чтобы ими нельзя было управлять вручную. Эти приводы получают дополнительную силу.

(Источник: Гидравлика и пневматика)

Как работает сцепление | instamotor

Если вы когда-нибудь садились в машину и задавались вопросом, для чего нужна эта третья педаль до упора налево, скорее всего, вам вообще не следовало садиться в эту машину. Это педаль сцепления, и ее рекомендуется использовать при переключении передач. Вам не обязательно нужна педаль сцепления для переключения механической коробки передач, но если вы ее не используете, вам нужно будет согласовывать обороты и переключать передачи только тогда, когда двигатель достигнет определенной скорости вращения.Чтобы сделать это успешно, не повредив свое оборудование, вам нужно действительно знать, что вы делаете, поэтому мы не поощряем это.

Прежде чем мы поймем, что делает сцепление , мы должны принять простую природу автомобиля, поскольку все его технологии направлены на единственную цель - довести мощность двигателя до уровня земли. Преобразование тепла в кинетическую энергию.

Что такое сцепление для

В обычном автомобиле, движущемся по дороге, мощность передается через трансмиссию на дифференциал, который затем забирает мощность и распределяет ее по колесам.Трансмиссия должна каким-то образом получать эту мощность, и это через сцепление . Само сцепление представляет собой диск с пружинами и накладками для создания трения и приводится в действие педалью сцепления. В платформе с задним приводом мощность передается от трансмиссии к дифференциалу через приводной вал.

Как сцепление сочетается с трансмиссией

Когда вы смотрите на коробку передач снаружи, она выглядит как лежащий конус. Большой конец прилегает к той стороне двигателя, которая удерживает маховик, который представляет собой большой вращающийся диск, который вращается с той же скоростью, что и двигатель, что обозначается тахометром или датчиком, показывающим «RPM» рядом со спидометром.Диск сцепления находится внутри большего конца конуса и параллельно маховику и приводится в действие педалью сцепления .

Как работает сцепление

Когда вы нажимаете педаль сцепления, диск сцепления отодвигается от маховика, что позволяет вам выбрать передачу или перейти в нейтральное положение. Когда вы отпускаете педаль сцепления во время включения передачи, так называемый выжимной подшипник нажимает на диафрагму, тем самым перемещая сцепление по направлению к маховику и вступая в контакт, создавая трение, тем самым снимая инерцию вращения с маховика.

Муфта, поскольку она прикреплена к входному валу, передает мощность на выбранную передачу, которая передает мощность через выходной вал на дифференциал. Это описывает работу сцепления в случае механической коробки передач, оснащенной приводным валом. Эта установка используется в автомобилях с передним расположением двигателя и заднеприводных автомобилях, таких как Ford Mustang. В автомобиле с механической коробкой передач FWD, таком как Honda Civic, принцип тот же, однако дифференциал и трансмиссия объединены в один блок, называемый трансмиссией.

Зачем нужно лучшее сцепление?

Это сцепление должно выдерживать большую мощность и в течение очень длительного периода времени, а сцепление, которое есть в вашей Toyota Corolla, рассчитано не более чем на пару сотен лошадиных сил. Если бы вы попытались поставить то же самое сцепление на Corvette, мощность была бы настолько огромной, что диск сцепления и его способность удерживать трение были бы уничтожены. По этой причине производятся сцепления со специальными характеристиками , где вместо однодискового сцепления фактически используется несколько дисков или, в некоторых случаях, более мощный однодисковый.

Однодисковое сцепление

Типичные автомобили с механической трансмиссией поставляются с однодисковым сцеплением, как было описано ранее. Вы можете купить послепродажное обслуживание однодисковых сцеплений , ориентированных на рабочие характеристики, обойдется вам в несколько тысяч долларов в зависимости от того, на какую мощность они рассчитаны.

Они в основном работают так же, за исключением более мощных диафрагм и керамического фрикционного материала , в отличие от более обычных органических соединений, которые можно найти в стандартных сцеплениях.Эти муфты имеют период обкатки около 500 миль, прежде чем они смогут двигаться агрессивно. До тех пор фрикционный материал не укладывается должным образом и, следовательно, не создает такого сильного трения.

Муфта многодисковая

Как определенно более сложная машина, многодисковое сцепление поставляется в корпусе и имеет несколько дисков сцепления, разделенных фрикционными дисками, и все они вращаются на шлице, проходящем через трансмиссию или входной вал.

Когда сцепление включено, все диски сцепления и фрикционные диски сжимаются вместе, где первый диск сцепления соприкасается с маховиком , а за ним фрикционный диск позволяет второму диску сцепления вращаться вместе с первым и так далее.

Причина использования многодисковых муфт в том, что они могут выдерживать большой крутящий момент. Диск сцепления может удерживать определенный крутящий момент, и если вы, , увеличите количество сцеплений , вы можете увеличить количество крутящего момента, которое проходит через трансмиссию.

Вы бы использовали многодисковое сцепление вместо однодискового сцепления для гоночных приложений , потому что вы можете уменьшить размер дисков сцепления и, следовательно, уменьшить диаметр пакета сцепления, позволяя использовать меньшую трансмиссию.Коробки передач меньшего размера легче и легче устанавливаются, что обеспечивает более гибкое распределение веса.

Одинарные и многодисковые муфты наиболее распространены в автомобильной промышленности для коробок передач с ручным переключением передач. Существуют коробки передач с ручным переключением, приводимые в действие подрулевыми лепестками, где обычно сцепление приводится в действие магнитным полем , которое включает или выключает сцепление. Это устраняет необходимость в педали сцепления, но в автомобиле с Н-образным механизмом переключения передач используется одинарное или многодисковое сцепление.

Автомобили оснащены множеством технологий для передачи энергии на землю , и есть несколько точек соприкосновения, которые делают это возможным. Сцепление - это шлюз для передачи мощности через трансмиссию на задние колеса в автомобиле с трансмиссией.

Каждый бензиновый автомобиль с трансмиссией имеет какое-то сцепление, даже автомат. Если вы думаете об увеличении мощности вашего автомобиля с механической коробкой передач, подумайте о том, чтобы обновить сцепление до такого, которое сможет справиться с увеличением мощности.

Как работает сцепление?

29 марта 2018

Сцепление является частью автомобиля, здесь работа сцепления объясняется логически, шаг за шагом.

Вы когда-нибудь задумывались, что происходит внутри автомобиля, когда вы нажимаете педаль сцепления? Или зачем нужно нажимать педаль сцепления перед переключением передач в автомобиле с механической коробкой передач? Эта статья дает вам логические ответы на эти вопросы. В конце статьи мы также поймем решающую роль, которую играет сцепление при старте в гору (рис. 1).

Рис. 1 Роль сцепления

Чтобы понять необходимость сцепления, давайте сначала разберемся с анатомией автомобиля с двигателем внутреннего сгорания (рис. 2). Двигатели внутреннего сгорания имеют очень ограниченный диапазон крутящего момента, и по этой причине, чтобы эффективно изменять скорость ведущих колес, автомобили с двигателями внутреннего сгорания нуждаются в системе трансмиссии. Использование этой трансмиссии гарантирует, что двигатель работает в оптимальном диапазоне оборотов, и, переключая передачу в соответствии с условиями движения, трансмиссия помогает контролировать скорость вращения ведущих колес.

Рис. 2 Изменение крутящего момента двигателя IC

Зачем нужно сцепление?

В автомобиле с механической трансмиссией такое переключение передач - непростая задача. Чтобы обеспечить плавное переключение передач с механической коробкой передач (рис. 3), необходимо прекратить подачу мощности двигателя на трансмиссию. Однако выключать двигатель только для этого переключения передач нецелесообразно. Для этого используется сцепление. Короче говоря, сцепление - это механизм, отключающий поток мощности к трансмиссии, не выключая двигатель.Давайте разберемся, как это работает.

Рис. 3 Сцепление и трансмиссия

Работа сцепления

Основная часть сцепления состоит из диска, покрытого с обеих сторон материалом с высоким коэффициентом трения. Здесь показан упрощенный диск сцепления (Рис: 4).

Рис. 4 Упрощенный диск сцепления

Этот диск находится на маховике; если внешняя сила давит на диск сцепления, диск сцепления также будет вращаться вместе с маховиком из-за силы трения. Входной вал трансмиссии соединен с диском.Таким образом, когда к диску приложена внешняя сила, мощность двигателя будет передаваться в систему трансмиссии (Рис. 5A). Эта внешняя сила обеспечивается системой прижимная пластина: пружина; (Рис. 5B) крышка этой системы прочно прикреплена к маховику. Таким образом, нажимной диск будет плотно прижиматься к диску фрикционной муфты, и мощность двигателя будет передаваться в систему трансмиссии. Но это так при нормальном вождении

Рис. 5A Диск сцепления требует внешнего усилия Рис. 5B Механизм крышки и прижимной пластины.

Итак, как происходит отключение мощности с помощью сцепления? Для разъединения в узел прижимной пластины вводится пружина особого вида. Эта пружина известна как диафрагменная пружина (рис. 6). Чтобы лучше понять эту диафрагменную пружину, предположим, что движение диафрагменной пружины зафиксировано по этой окружности. В этом случае, если вы нажмете на центральную часть пружины, как показано, внешняя часть должна переместиться в противоположном направлении. Пружина диафрагмы находится между прижимной пластиной и крышкой.

Рис. 6 Мембранная пружина

Чтобы лучше понять эту конфигурацию, возьмем поперечное сечение узла. Наружная часть диафрагменной пружины соединена с нажимным диском (Рис. 7A). Это означает, что если вы нажмете на внутреннюю часть, как показано, нажимной диск отодвинется от фрикционного диска (Рис: 7B). Таким образом, поток мощности прекратится к передаче.

Рис. 7A Диск сцепления перед нажатием педали сцепления Рис. 7B Диск сцепления требует внешнего усилия

Это именно то, что происходит, когда вы нажимаете педаль сцепления.Гидравлическая система передает движение муфты к центру диафрагменной пружины; когда пружина диафрагмы нажата, поток мощности прекращается (Рис. 8A). За это время вы можете переключать передачи; педаль сцепления отпускается после переключения передачи, и поток мощности снова продолжается (Рис: 8B)

Рис. 8A Когда диафрагменная пружина нажата, поток мощности прекращается. Рис. 8B Педаль сцепления отпускается после переключения передачи, и поток мощности продолжается против

Использование винтовой пружины

в реальном сцеплении можно увидеть несколько винтовых пружин на диске сцепления (рис. 9).Для чего нужны эти пружины? Они используются для сглаживания колебаний и вибраций выходной мощности двигателя. Понятно, что хаб и диск напрямую не связаны. Мощность двигателя сначала достигает диска, затем она передается на пружины и, наконец, на выходную ступицу. Это означает, что пружины будут гасить большую часть колебаний потока мощности от двигателя, и передача движения транспортному средству будет намного более плавной.

Рис: 9 Детали диска сцепления

Начало подъема

Теперь давайте рассмотрим чрезвычайно важную и сложную задачу по вождению автомобилей с механической коробкой передач; начиная с подъема.Даже в машине без ручного тормоза вы можете использовать эту технику сцепления, чтобы трогаться с места, указывая в гору. При старте в гору сначала нажимаются педаль тормоза и сцепления при работающем двигателе. (Рис. 10) Теперь частично отпустите педаль сцепления, пока не почувствуете, что сцепление «укусило». Укус сцепления ощущается у вас на ноге; может казаться, что двигатель дрожит. В этот момент, даже если вы отпустите педаль тормоза, вы увидите, что автомобиль не катится. Частично отпущенное сцепление действует как тормоз.Теперь вы можете нажать на педаль газа, и машина поедет вперед. Большой вопрос здесь в том, как частично выключенное сцепление действует как тормоз?

Рис. 10 Три педали в машине

Это явление торможения - не что иное, как игра баланса сил (Рис. 11). В идеально сбалансированном состоянии колеса транспортного средства не смогут катиться, и сила тяжести будет такой же, как сила статического трения на колесах.

Рис: 11 Баланс стартовых усилий при подъеме в гору

Колесам транспортного средства препятствует качение другого баланса сил; баланс сил между поступательной силой двигателя и той же силой статического трения (Рис. 12A).Когда вы частично отпускаете сцепление, и оно уравновешивается для сцепления, вы неосознанно выполняете все эти уравновешивания сил. Когда эти силы находятся в идеальном балансе, колеса, система трансмиссии и диск сцепления не могут вращаться. Вот как «прикус» сцепления действует как тормоз; но помните, что сила трения между трущимися поверхностями в этом случае создает прямую силу двигателя. Это приведет к износу фрикционного материала на диске сцепления (Рис. 12B).

Рис. 12A Баланс крутящего момента в автомобиле Рис. 12B Неподвижный диск сцепления

ОБ АВТОРЕ

Сабин Мэтью, ИИТ Дели, аспирант в области машиностроения. Основатель Lesics Engineers Pvt Ltd и YouTube-канала LESICS. Он дает качественное инженерное образование на своем канале в YouTube. А «ЛЕСИКС» охватывает огромное количество инженерных тем. Сабин очень увлечен пониманием физики сложных технологий и их объяснением простыми словами.Чтобы узнать больше об авторе, перейдите по этой ссылке


Как работают сцепления? | Автомобильные Библии

Владельцы автомобилей с механической коробкой передач хорошо знакомы со сцеплением во время движения. Как оказалось, даже автомобили с автоматической коробкой передач также имеют сцепление, часто как часть гидротрансформатора. Дело в том, что большинство современных механических устройств имеют механизм сцепления. От аккумуляторных дрелей до цепных пил и даже некоторых йо-йо, с которыми ваши дети любят играть, - все эти предметы имеют какую-то форму сцепления.Удивительно то, что мы обычно не задумываемся о том, как работает такой компонент. Только когда мы сталкиваемся с некоторыми проблемами во время поездки, мы начинаем задумываться о том, что на самом деле делает это устройство. Давайте узнаем больше об этой важной, хотя часто неправильно понимаемой части наших автомобилей.

Общие сведения о сцеплении

Чтобы ответить на ваш вопрос «что такое сцепление?», Давайте попробуем вообразить устройство в стиле йо-йо, у которого есть два диска на противоположных концах стержня.Диски соединены с валами, один из которых является шкивом или двигателем, а другой соединен с другим устройством. Технически эти диски и соответствующие им валы вращаются. Муфта позволяет этим двум системам вращаться вместе, блокируя их вместе. Таким образом, когда один из дисков или валов вращается, другой вал на противоположном диске также вращается. Муфта блокирует эти два компонента вместе, поэтому их движения синхронизируются друг с другом.

Так вот, бывают случаи, когда вы хотите, чтобы один из этих дисков или валов прекратил вращаться, не вызывая прекращения вращения другого диска и вала.Муфта отключает «замок», так что энергия вращения, исходящая от одного вала, не передается на другой. В некотором смысле один из валов перестает вращаться, а другой продолжает вращаться.

Это тот же механизм, что и в беспроводной дрели. Один вал соединен с двигателем дрели, а другой - с патроном дрели. Когда вы включаете сцепление, вы фактически снимаете «заблокированное» состояние двух компонентов. Таким образом, двигатель вашей дрели может все еще работать, но патрон сверла больше не вращается.

Это практически то, что происходит с системой сцепления в вашем автомобиле. Одна сторона муфты соединена с двигателем через коленчатый вал, который вращается, поскольку энергия вырабатывается движением поршней вверх-вниз внутри цилиндров. С другой стороны сцепления находится вал, который соединяет его с коробкой передач или трансмиссией, которая, в свою очередь, передает энергию вращения от двигателя к колесам.

Аналогичным образом ручное сцепление также будет пытаться «отключить» заблокированный компонент, чтобы двигатель продолжал работать, но энергия вращения не передавалась на коробку передач и на колеса.Вы представляете, если в вашем автомобиле нет сцепления? Вы будете постоянно двигаться. В тот момент, когда ваш двигатель начинает вырабатывать энергию, он уже будет вращать коленчатый вал и передавать энергию вращения колесам через трансмиссию.

Итак, что делает сцепление? Проще говоря, муфта передает крутящую силу, создаваемую двигателем, на коробку передач. Подобным образом это также позволяет «прерывать» эту крутящую мощность, особенно при выборе или включении передач.

Очень важным понятием, когда речь идет о сцеплениях, является трение. По определению, трение относится к сопротивлению, с которым сталкивается конкретная поверхность, когда она перемещается по или против другой поверхности. Трение связано с наличием пиков и впадин на любой поверхности. Таким образом, трение прямо пропорционально величине пиков и спадов.

Это важно, поскольку муфты работают по принципу трения. В автомобильных сцеплениях между маховиком и диском сцепления возникает трение.

Как работает автомобильное сцепление

Есть 4 важных компонента автомобильного сцепления. К ним относятся прижимная пластина, крышка, выжимной подшипник и ведомая пластина. Крышка также оснащена диафрагменной пружиной.

Крышка сцепления привинчивается или фиксируется к маховику сцепления со стороны двигателя. Прижимной диск оказывает давление на ведомый диск сцепления. Если у вас старый автомобиль, то для этого используются винтовые пружины.Новые автомобили обычно поставляются с диафрагменной пружиной, которая оказывает давление на ведомый диск. Последний работает на шлицевом валу, который находится между маховиком и нажимным диском. Обе стороны ведомого диска покрыты фрикционным материалом, о котором нажимной диск и маховик могут тереться при полном зацеплении. Также по этой причине ведомый диск называется фрикционным диском. Функция выжимного подшипника заключается в том, чтобы ослабить нагрузку пружины с помощью троса или гидравлического управления, чтобы можно было прервать передачу мощности.

Теперь, когда у нас есть общее представление о том, из чего состоит сцепление в вашем автомобиле, пора ответить на самый назойливый вопрос: «Как работает сцепление?»

Каждый раз, когда вы нажимаете педаль сцепления, выжимная вилка толкается гидравлическим поршнем или тросом. Это прижимает выжимной подшипник, который толкает его к середине диафрагменной пружины. Что происходит дальше, так это то, что несколько штифтов, расположенных сразу за пружиной, тянут нажимной диск сцепления. Поскольку прижимной диск вытягивается из фрикционного или ведомого диска, трение между ведомым диском и маховиком больше не возникает.Это приводит к прерыванию крутящего момента, передаваемого маховиком на коробку передач. При таком прерывании передачи мощности передачи можно легко переключать в процессе, который мы называем переключением передач.

Если сцепление полностью включено, нажимной диск оказывает постоянное вращательное усилие на фрикционный диск. Поскольку прижимная пластина технически прикреплена болтами к маховику, который, в свою очередь, соединен с двигателем, ведомая пластина также вращается, чтобы передавать энергию вращения на коробку передач.

Есть ли в автомобилях с автоматической коробкой передач сцепление?

В начале статьи мы упоминали, что даже автомобили с автоматической коробкой передач имеют сцепление как неотъемлемую часть преобразователя крутящего момента. Однако обычно вы не услышите, как люди говорят о сцеплении для автоматической коробки передач. Удивительно, но их так назовут только механики.

Помните, что основная функция сцепления заключается в том, чтобы на мгновение прервать крутящий момент, поступающий от двигателя к коробке передач, чтобы вы могли легко остановить движение вашего автомобиля, не обязательно останавливая двигатель.При этом автомобили с автоматической коробкой передач также должны иметь систему, аналогичную сцеплению, чтобы вы могли поддерживать работу двигателя даже в неподвижном положении.

В автомобилях с автоматической коробкой передач сцепление используется в технологическом элементе, называемом преобразователем крутящего момента. Это устройство находится между двигателем и коробкой передач. Технически гидротрансформатор предназначен для автомобилей с автоматической коробкой передач, как и сцепление для автомобилей с механической коробкой передач. Гидротрансформатор состоит из турбины, статора, муфты блокировки и рабочего колеса.

Поскольку одной из основных функций сцепления является обеспечение возможности переключения или переключения передач путем прерывания передачи крутящего момента от двигателя к коробке передач, важно понимать, как транспортные средства с автоматической коробкой передач переключают передачи. Это достигается за счет планетарной передачи, которая представляет собой набор шестерен, вращающихся вокруг главной передачи. Необходимо использовать муфты, чтобы эти шестерни не двигались, что позволяет более эффективно изменять передаточные числа, даже если вам не нужно включать другую передачу.Например, при движении в режиме «D» сцепления автоматически включаются каждый раз, когда возникает необходимость в изменении передаточного числа. Это происходит, даже если вы не меняете рычаг переключения передач с D на 1 или 2.

Итак, да, у легковых и грузовых автомобилей с автоматической коробкой передач также есть сцепления; хотя и не так, как мы знаем их в автомобилях с механической коробкой передач.

Общие проблемы со сцеплениями

Автомобильная технология сцепления прошла долгий путь с тех пор, как впервые была использована в автомобилях начала 20-го, -го, -го века.Сцепления автомобилей середины 20-х -х годов века обычно длились от 50 до 70 тысяч миль. Современные сцепления могут превосходить это, а некоторые достигают даже 100 000 миль. Однако ключевым моментом является правильное использование такого устройства и соблюдение надлежащего обслуживания. Без такого тщательного ухода ваше сцепление могло бы уже быть конченным с менее чем 35 000 миль в вашем одометре. Это особенно характерно для грузовиков, которые постоянно выходят за пределы своих возможностей.

Поскольку функция сцепления по своей сути связана с его способностью создавать трение, наиболее распространенная проблема сцепления связана с износом поверхности трения.Фрикционный диск на самом деле не сильно отличается от колодок барабанного тормоза или даже от тормозных колодок дисковой тормозной системы. Эти фрикционные материалы со временем изнашиваются. Когда фрикционный материал на фрикционном диске сцепления начнет изнашиваться, вы начнете замечать проскальзывание сцепления. Со временем сцепление больше не сможет передавать крутящий момент от двигателя прямо на коробку передач и на колеса.

Еще есть проблема с заеданием сцепления.Это означает, что когда вы нажимаете педаль сцепления, ее зажатое положение не освобождается должным образом. Таким образом, вал будет продолжать вращаться, не позволяя вам переключать передачи. Это может вызвать скрежет сцепления. Это может быть вызвано рядом проблем, таких как негерметичный рабочий цилиндр сцепления или даже неисправный или негерметичный главный цилиндр сцепления. Также возможно, что у вас слишком растянут или даже оборван трос сцепления. Заедание сцепления также может быть вызвано неправильной регулировкой рычажного механизма, наличием воздуха в гидравлической магистрали сцепления или даже несоответствием компонентов сцепления.

Другая проблема, часто встречающаяся в сцеплениях, - это так называемое «жесткое» сцепление. Вы поймете это мгновенно, так как вам потребуется значительное усилие, чтобы просто нажать на педаль сцепления. Жесткое сцепление может быть признаком проблем с шарнирным шарниром, рычажным механизмом педали, поперечным валом или даже тросом сцепления. Иногда изношенные уплотнения или даже засорение гидравлической системы сцепления также могут привести к жесткому сцеплению.

Каждый раз, когда вы включаете сцепление и слышите отчетливый грохочущий звук, есть вероятность, что выжимной подшипник сцепления уже изношен.Этот подшипник необходим для того, чтобы протолкнуть штифты на вращающемся прижимном диске, чтобы он отделился от ведомого или фрикционного диска.

Связанное сообщение: Best Driving Shoes

Как диагностировать проблему сцепления

Устранение проблемы со сцеплением может быть довольно сложной задачей, особенно для начинающих владельцев автомобилей, которые могут не подозревать, что искать. Поскольку сцепление по сути является мостом между двигателем и трансмиссией, любой шум, исходящий из этой секции, может на самом деле исходить либо от двигателя, либо от трансмиссии.Хорошо, что есть очень простой способ определить, есть ли у вас проблема со сцеплением или другая проблема.

Сначала включите нейтраль и включите стояночный тормоз. Запустите двигатель, пока он не прогреется. Пусть поработает без дела. Не наступайте на педаль сцепления. Если вы слышите рычание при работе двигателя на холостом ходу, возможно, проблема в коробке передач.

Если вы не слышите шума при работе двигателя на холостом ходу, медленно нажмите педаль сцепления до середины, не включая и не переключая передачу.Постарайтесь прислушаться к любому шуму, например чириканью, когда вы нажимаете педаль сцепления. Если вы слышите такой шум, значит, проблема в выжимном подшипнике сцепления.

Если при нажатии педали сцепления нет шума, попробуйте нажать педаль сцепления прямо на пол. Если вы слышите шум, похожий на визг, возможно, у вас проблема с направляющим подшипником.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
