Расходомеры воздуха. Устройство и принцип действия

Расходомеры воздуха и датчики, применяемые для систем впрыска бензиновых двигателей имеют распространение и для дизельной топливной аппаратурой с электронным управлением, поэтому в разделах по дизельной аппаратуре они не будут рассматриваться.

Расходомер с поворотными заслонками

Расходомер воздуха расположен между воздухоочистителем и корпусом дроссельной заслонки.

Расходомер воздуха с поворотными заслонками

Рис. Расходомер воздуха с поворотными заслонками:
1 – подача напряжения от электронного блока управления; 2 – датчик температуры поступающего воздуха; 3 – подвод воздуха от воздушного фильтра; 4 – спиральная пружина; 5 – демпфирующая камера; 6 – заслонка демпфирующей камеры; 7 – подача воздуха к дроссельной заслонке; 8 – заслонка напора воздуха; 9 – обводной канал; 10 – потенциометр

Принцип действия расходомера основан на так называемом сопротивлении среды. Он измеряет усилие, действующее на заслонку 8, которую поток воздуха, поступающего в двигатель, заставляет поворачиваться на определенный угол, преодолевая усилие спиральной пружины. Момент закручивания пружины выбран так, чтобы заслонка создавала незначительную потерю напора. Для предотвращения колебаний напорной заслонки под действием потока воздуха проходящего по впускному трубопроводу, особенно на режиме холостого хода, предусмотрена демпфирующая камера 5, в которой расположена заслонка 6, имеющая такую же рабочую поверхность, как и заслонка напора воздуха 8. Объем демпферной камеры, а также зазор между заслонкой 6 демпфирующей камеры и корпусом подобраны так, чтобы напорная заслонка была способна отслеживать быстрые изменения расхода воздуха при разгоне.

Соединенный с осью напорной заслонки потенциометр преобразует механическое перемещение напорной заслонки в изменение электрического напряжения, которое передается в блок управления для точной дозировки топлива.

Напряжение аккумулятора через главное реле системы подается на резистор, расположенный внутри корпуса датчика. Балластный резистор понижает напряжение до уровня от 5.0 до 10.0 В. Это напряжение подводится к разъему блока управления и к крайнему выводу реостата потенциометра. Второй вывод реостата со­единен с массой. Сигнал потенциометра снимается с движка через кон­такт датчика на контакт блока управления.

Внутренняя геометрия расходомера обеспечивает логарифмическую корреляцию между потоком воздуха и угловым положением напорной заслонки, что позволяет рассчитывать оптимальный состав смеси на режимах малых нагрузок.

Потенциометр установлен в герметичном корпусе и состоит из керамического основания с рядом контактов и нескольких резисторов. Сопротивление резисторов постоянно и не зависит от резких колебаний температуры в моторном отсеке.

Для исключения влияния напряжения аккумуляторной батареи на сигнал, выдаваемый потенциометром, электронный блок управления учитывает разницу между этим напряжением и выходным напряжением расходомера воздуха.

Параллельно с электрической цепью расходомера воздуха включен датчик температуры всасываемого воздуха. Он представляет собой резистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при увеличении температуры. Сигналы, поступающие от датчика, изменяют выходной сигнал расходомера в зависимости от температуры поступающего воздуха.

Обводной канал 9 под напорной заслонкой служит для прохода воздуха на холостом ходу.

Расходомер воздуха с нагреваемой нитью

Преимущество таких датчиков отсутствие механически подвижных деталей, что определяет их большую долговечность.

Расходомер подобной конструкции является термическим датчиком нагрузки двигателя.

Расходомер воздуха с проволочным нагревательным элементом

Рис. Расходомер воздуха с проволочным нагревательным элементом (нитью):
1 – температурный датчик; 2 – кольцо датчика с проволочным нагревательным элементом; 3 – прецизионный реостат; Qм – массовый расход воздуха в единицу времени

Его устанавливают между воздушным фильтром и дроссельной заслонкой, и он определяет массу всасываемого воздуха в кг/час. Датчики с нагре­ваемой нитью и с нагреваемой пленкой имеют один и тот же принцип работы. Расположенный в воздушном потоке и нагревае­мый электрическим током про­водник (платиновая нить или токопроводящая полимерная плен­ка) охлаждается обтекающим его воздухом.

Нить нагревается электрическим током, и температура ее поддер­живается постоянной. Если нить охлаждается, то проходящий через нее ток увеличивается до тех пор, пока температура нити не восста­навливается до первоначальной величины. Изменение силы тока воспринимается в блоке управления и является измеряемым пара­метром для определения расхода всасываемого воздуха. Встроенный датчик температуры служит для того, чтобы температура всасывае­мого воздуха не искажала результаты измерений.

Поступающий поток воздуха обтекает нагретый электрическим током проводник, который встроен в измеритель воздушной массы. Специальная электронная схема управления поддерживает постоян­ную температуру проводника относительно температуры поступаю­щего воздуха. При увеличении количества поступающего воздуха проводник будет охлаждаться. Величина тока нагрева, требуемого для сохранения постоянной температуры проводника, является ме­рой массы воздуха, поступающего в двигатель. Этот ток преобразу­ется в импульсы напряжения, которые обрабатываются блоком управления как основной входной параметр наравне с частотой вращения коленчатого вала двигателя. Кроме того, блок управления получает информацию о темпера­туре охлаждающей жидкости и поступающего воздуха. На основе входных сигналов блок управления выдает импульсы времени впры­ска топлива на форсунки.

Загрязнение нагреваемой нити может привести к искажению результатов измерений. Поэтому после каждой остано­вки двигателя нить подвергается воздействию повышенной темпера­туры и тем самым очищается.

Расходомер воздуха с пле­ночным термоанемометром

Измерительный патрубок 2 вмонтирован в массовый расходомер воздуха, который в зависимости от требуемого дви­гателем расхода воздуха имеет различ­ные диаметры. Он устанавливается во впуск­ном канале за воздушным фильтром. Воз­можен также вариант встроенного измери­тельного патрубка, который устанавливается внутри воздушного фильтра.

Воздух, входящий во впускной коллектор, обтекает чувствительный элемент датчика 5, который вместе с вычислительным кон­туром 3 является основным компонентом датчика.

Входящий воздух проходит через об­водной канал 7 за чувствительным эле­ментом датчика. Чувствительность датчика при наличии сильных пульсаций потока мо­жет быть улучшена применением соответ­ствующей конструкции обводного канала, при этом определяются также и обратные токи воздуха. Датчик соединяется с ЭБУ через выводы 1.

Схема массового расходомера воздуха с пленочным термоанемометром

Рис. Схема массового расходомера воздуха с пленочным термоанемометром:
1 — выводы электрического разъема, 2 — измери­тельный патрубок или корпус воздушного фильт­ра, 3 — вычислительный контур (гибридная схе­ма), 4 — вход воздуха, 5 — чувствительный эле­мент датчика, 6 — выход воздуха, 7 — обводной канал, 8 — корпус датчика.

Принцип работы массового расходомера воздуха заключается в следующем. Микромеханическая диафрагма датчика 5 на чувствительном элементе 3 нагревается центральным нагревающим резистором. При этом имеет место резкое падение температуры на каждой стороне зоны нагрева 4.

Распределение температуры по диафраг­ме регистрируется двумя температурозависимыми резисторами, которые устанавли­ваются симметрично до и после нагреваю­щего резистора (точки измерения М1 и М2). При отсутствии потока воздуха на впуске температурная характеристика 1 одинакова на каждой стороне измеритель­ной зоны (Ti = T2). Как только поток воздуха начинает обтекать чувствительный элемент датчика, распределение температуры по диафрагме меняется (характеристика 2).

Принцип измерения массового расхода воздуха пленочным термоанемометром

Рис. Принцип измерения массового расхода воздуха пленочным термоанемометром:
1 – температурная характеристика при отсутствии потока воздуха 2 – температурная характеристика при наличии потока воздуха; 3 – чувствительный элемент датчика; 4 – зона нагрева; 5 – диафрагма датчика; 6 – датчик с измерительным патрубком; 7 – поток воздуха; М1, М2 – точки измерения, Т1, Т2 – значения температуры в точках измерения M1 и М2; ΔT – перепад температур

На стороне входа воздуха температурная характеристика является более крутой, пос­кольку входящий воздух, обтекающий эту поверхность, охлаждает ее. Вначале на про­тивоположной стороне (сторона, наиболее близко расположенная к двигателю) чувствительный элемент датчика охлажда­ется, но затем воздух, подогреваемый наг­ревательным элементом, нагревает его. Из­менение в температурном распределении (ΔT) приводит к перепаду температур меж­ду точками измерения М1 и М2.

Тепло рассеивается в воздухе и, следова­тельно, температурная характеристика чувствительного элемента датчика является функцией массового расхода воздуха. Раз­ница температур, таким образом, есть мера массового расхода воздуха и при этом она не зависит от абсолютной температуры про­текающего потока воздуха. Кроме этого, разница температур является направлен­ной. Это означает, что массовый расходо­мер не только регистрирует количество вхо­дящего воздуха, но также и его направление.

Благодаря очень тонкой микромеханичес­кой диафрагме датчик имеет очень высокую динамическую чувствительность (<15 мс), что очень важно при больших пульсациях входя­щего воздуха.

Разница сопротивлений в точках измере­ния М1 и М2 преобразуется встроенным в датчик вычислительным (гибридной схе­мой) контуром в аналоговый сигнал напря­жением 0…5 В. Такой уровень напряжения подходит для обработки сигналов в ЭБУ. Используя характеристику датчика, запрограммированную в ЭБУ, измеренное напряжение преобразуется в величину, представляющую массовый расход воздуха (кг/ч). Форма кривой характеристики явля­ется такой, что диагностические устрой­ства, встроенные в ЭБУ, могут определять такие нарушения, как обрыв цепи.

В датчик может также быть вмонти­рован температурный датчик для выполне­ния вспомогательных функций. Он распола­гается в пластмассовом корпусе и не явля­ется обязательным для измерения массо­вого расхода воздуха.

Пленочный расходомер воздуха

Этот датчик состоит из толстопленочной диафрагмы, расположенной на керамической основе. Датчик измеряет разрежение во впускном коллек­торе на основе измерения деформации пленочной диафрагмы. При определенных коэффициентах расширения керамической подложки и керамической пленочной крышки в результате охлаждения стыка диафрагма принимает форму купола. В результате получается пустотелая камера (пузырек) высотой примерно 100 мкм и диаметром 3…5 мм. Измерительные пьезоэлектрические элементы расположенные внутри пленки преобразуют перемещения диафрагмы в электрический сигнал.

Пленочный расходомер воздуха

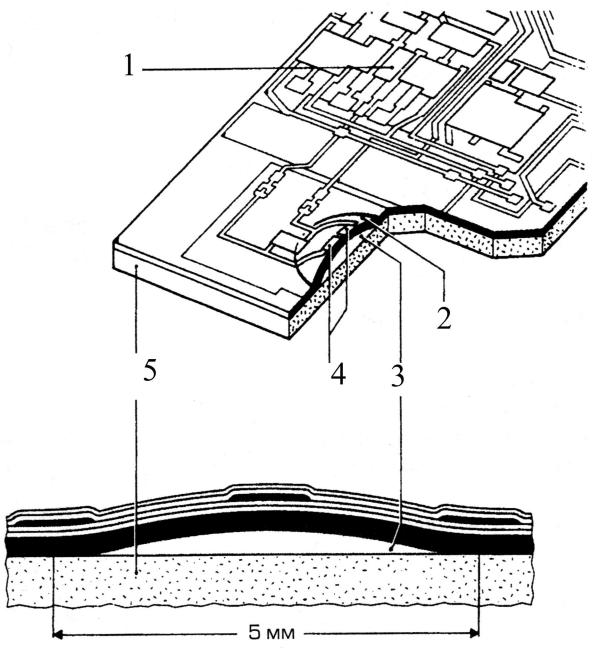

Рис. Пленочный расходомер воздуха:
1 – измерительная цепь; 2 – диафрагма; 3 – камера эталонного давления; 4 – измерительный элементы; 5 – керамическая подложка

Датчик давления воздуха в коллекторе

Отдельные системы с электронным управлением впрыска топлива содержат датчик давления воздуха в коллекторе, определяющий нагрузку двигателя и количество перепускаемых газов при рециркуляции. Помимо этого по сигналу датчика определяется нагрузка двигателя при пуске, так как измеритель расхода воздуха работает на этом режиме недостаточно точно из-за сильных пульсаций во впускной системе.

Датчик соединен вакуумным шлангом с впускным коллектором. Разрежение в коллекторе действует на мембрану. На мембране находятся тензорезисторы, сопротивление которых изменяется при деформации мембраны. Измеряемое давление при этом сравнивается с эталонным разрежением под мембраной. Мембрана прогибается в зависимости от давления во впускном трубопроводе, при этом изменяется напряжение на выходе датчика, создаваемое в результате изменения сопротивления тензорезисторов. Это напряжение используется в блоке управления для определения величины давления во впускном трубопроводе.

Абсолютное дав­ление в коллекторе вычисляется как атмосфер­ное давление минус разрежение в коллекторе. Питание датчика осуществляется эталон­ным напряжением 5,0 В. Сигнал датчика в виде напряжения, меняющегося в зависимости от давления, подается на БЭУ. На холостом ходу это напряжение составляет примерно 1,0 В, при полной нагрузке оно повышается до 4,5 В.

Датчик давления воздуха во впускном коллекторе

Рис. Датчик давления воздуха во впускном коллекторе:
1 – полость разряжения; 2 – полупроводниковые элементы; 3 – мембрана; а – положение мембраны при малом разряжении; б – положение мембраны при большом разряжении

Массовый расход воздуха, поступающего в двигатель, БЭУ вычисляет с учетом плотности, определяемой по значению абсолютного дав­ления и температуры воздуха в коллекторе, а также частоты вращения коленчатого вала.

ustroistvo-avtomobilya.ru

Расходомер воздуха - что это такое? Принцип действия

Жесткие требования стандартов токсичности заставляют производителей оборудовать свои двигатели все новыми системами призванными снизить выброс вредных веществ в атмосферу. Для эффективной работы этих систем им необходимо знать точный состав сгорающей в камере цилиндра смеси, т.е. эта система должна знать, сколько в состав смеси входило топлива и сколько воздуха, только в этом случае вредные вещества будут удалены из выхлопных газов в максимально полном объеме.

Информацию о количестве потребляемого воздуха системе управления двигателем сообщает такое устройство как расходомер. Расходомер может измерять как объем, так и массу попавшего в камеру сгорания воздуха и поэтому различают два способа измерения расхода воздуха:

• Первый способ – механический;
• Второй – тепловой.

В первом случае объем воздуха измеряется в зависимости от перемещения заслонки, а во втором в зависимости от изменения температуры особого элемента. В настоящее время механические расходомеры уже не устанавливаются и потому, перейдем сразу ко второму способу измерений.

Тепловой способ измерения расхода воздуха

Этот способ вытеснил механический благодаря своей совершенности и более точным измерениям массы поступающего воздуха, которую измеряет термоанемометрический расходомер. Эти устройства можно охарактеризовать как быстродействующие, точные и не зависящие от температуры воздух, они в отличие от первого варианта не имеют никаких подвижных частей.

Термоанемометрический расходомер также известен под названием датчик массового расхода и это устройство в настоящий момент используют в системах впрыска как бензиновых, так и дизельных двигателей, включая системы непосредственного впрыска, и работает этот прибор как часть системы управления двигателем. При этом в некоторых системах такой прибор не используется и его функции выполняет датчик, контролирующий давление воздуха во впускном трубопроводе.

Стоит отметить, что расходомер может быть выполнен в двух вариантах и главным их различием является конструкция чувствительного элемента устройства, а это может быть либо проволока, либо пленка.

Проволочный расходомер

Чувствительным элементом проволочного расходомера является платиновая нить, температура которой всегда постоянная, что достигается ее нагревом при помощи электрического тока.

Когда воздух проходит через нить ее температура падает и для повышения этого показателя необходимо увеличить ток, идущий на нагрев нити. При этом специальный преобразователь преобразует ток в выходное напряжение, между величиной которого и массой проходимого воздуха существует определенная зависимость. Именно на основе этих данных блок управления принимает конкретные решения.

Однако со временем нить загрязняется и потому здесь предусмотрен режим самоочистки. Проволока при неработающем двигателе нагревается до температуры в 1000 градусов, благодаря чему и очищается. Недостатком такого расходомера является снижение точности измерений с течением времени. Происходит это из-за того, что нить становится тоньше и уже не обладает начальной точностью показаний.

Этот недостаток был учтен при разработке пленочного расходомера, который и заменил своего предшественника. Работает этот прибор по тому же принципу что и проволочный расходомер и основным его отличием является использование пленки вместо платиновой нити.

Пленочный расходомер и принцип его работы

Чувствительный элемент этого устройства представлен кристаллом кремния, который имеет несколько достаточно тонких слоев платины. Эти слои выступают в качестве резисторов:

• Нагревательного;
• Резистора датчика температуры;
• Двух терморезисторов.

Сам чувствительный элемент находится в особом воздушном канале, который насыщается воздухом за счет разряжения. При этом достаточно высокая скорость воздушного потока препятствует загрязнению элемента. К тому же канал сконструирован особым образом, что позволяет более точно определить массу сгоревшего воздуха, благодаря возможности точного измерения массы как прямого, так и отраженного от клапанов воздуха.

Резистор, отвечающий за нагрев, всегда поддерживает постоянную температуру элемента, а разница температур на терморезисторах позволяет определить массу воздуха и направление его движения.

Как правило, такой расходомер выдает аналоговый сигнал в виде напряжения постоянного тока. Хотя некоторые конструкции расходомеров способны выдавать и более точный цифровой сигнал, который является предпочтительным с точки зрения блока управления.



Сигнал, выдаваемый пленочным расходомером, помогает определить:

• Для карбюраторных моделей ДВС – момент впрыска, количество топлива, момент поджигания топливной смеси и алгоритм работы системы улавливания паров.
• Для дизельных моделей – момент впрыска и алгоритм работы системы рециркуляции газов.

Точное знание массы воздуха поступающего в камеру сгорания помогает системе управления рассчитать необходимо количество топлива, что обеспечивает полное сгорание топливной смеси и как следствие минимальное количество вредных веществ в выхлопе.

Другие полезную информацию читайте на страницах нашего сайта www.reno.by

reno.by

Расходомер воздуха. Датчик расходомера воздуха

Для того чтобы двигатель мог уверенно работать в любых режимах, необходимо, чтобы он получал оптимальный состав горючей смеси. Как известно, одного лишь топлива двигателю маловато, ему нужен еще и воздух. В различных режимах работы мотора требуется разного соотношения кислорода и бензина. За это отвечает расходомер воздуха.

Что это такое?

Это датчик массового расхода воздуха. Он определяет количество кислорода, которое необходимо для заполнения цилиндров двигателя автомобиля при различных режимах работы. Установлено это устройство во впускном тракте. Найти его можно после воздушного фильтра, во впускном патрубке, или же на корпусе самого фильтрующего элемента.

расходомер воздуха В работе системы впрыска – это главная система.

Как работает прибор

Этот датчик необходим, как уже было сказано, для измерения идеального количества кислорода, который поступает в двигатель. Так, ДМРВ рассчитывает нужное количество и тут же отсылает эти данные на ЭБУ. Тот проводит расчеты необходимого количества топлива.

Чем сильнее водитель нажимает на педаль акселератора, тем большее количество воздуха поступит в камеры сгорания силового агрегата. Датчик расхода сразу же фиксирует это, а затем посылает команду основному компьютеру, чтобы тот отправил в цилиндры больше горючего.

Если автомобиль движется равномерно, то в этом режиме кислород тратится в небольших объемах, а значит, и расход топлива не будет большим. За этим следит этот самый расходомер воздуха.

Устройство, типы датчиков, принципы работы

Вместе с техническим прогрессом совершенствуется и конструкция этих приборов. В начале развития автомобильной отрасли для этих целей применяли трубку Пито. Также подобное устройство называли лопаточный расходомер воздуха. В качестве основного элемента использовали тонкую пластинку. Она была мягко закреплена. Поток воздуха изгибал пластинку. Потенциометр, который также был встроен в схему, мог измерять, насколько сильно изогнута пластинка (измерялось сопротивление). Это было сигналом для основного блока управления.

По этому же принципу работали эти приборы на многих немецких автомобилях. Так, если вскрыть расходомер воздуха "БМВ" 80-х годов выпуска, то там можно найти датчик с именно таким устройством. Естественно, на современных авто стоят системы с другим устройством.

Среди самых современных и распространенных на многих автомобилях устройств выделяют пластинчатые измерители. В этом приборе в качестве базового элемента применяется теплообменник с двумя платиновыми пластинами. При помощи электричества пластина нагревается.

расходомер воздуха ауди Одна пластина рабочая, а другая – контрольная. Принцип работы этой конструкции основан на сохранении температур на каждой из пластин, при этом температура должна быть максимально одинаковой. Эти устройства можно встретить на большинстве автомобилей, данная технология очень популярна. Только теперь вместо мембран применяется проволочка из платины. Расходомер воздуха "Мерседеса" действует по такому же принципу.

Работает это следующим образом. Когда поток воздуха проходит через теплообменник, то он охлаждает рабочую пластину из платины. Для поддержания на этой пластине такой же температуры, что и на контрольной, на нее подается больший ток. Изменение тока и является теми данными, что нужны ЭБУ.

Еще один расходомер воздуха – это устройство с пленочными измерителями. Рабочими элементами здесь выступают пластины из кремния с платиновым напылением. Такая технология используется недавно, поэтому эти конструкции еще не слишком распространены.

Еще существуют устройства с вихревыми измерителями. Работа их построена на измерении частот завихрений, которые создаются на некотором расстоянии сзади выступа во впускном клапане.

Самая современная конструкция – расходомер мембранного типа. Здесь применяется очень тонкая мембрана, которая помещена в воздушный поток. С одной и с другой стороны устанавливаются датчики температуры. Когда автомобиль движется, стороны не могут охлаждаться равномерно. Разница температур затем отправляется на ЭБУ для дальнейших расчетов.

В современных иномарках такой датчик и вовсе может отсутствовать, вместо него применяют систему абсолютного давления.

Признаки неисправностей

В автомобиле нет ничего вечного, датчик расходомера воздуха тоже выходит из строя, причем регулярно. Многие автолюбители обсуждают на форумах эту проблему.

Как можно узнать, что это важное устройство начало выходит из строя? Очень просто. Те показатели, что измеряет этот элемент, очень важны в процессе правильного приготовления рабочей смеси топлива и воздуха. Неисправности ДМРВ приводят к серьезным нарушениям работы мотора, а то и вовсе двигатель запустить невозможно.

Если расходомер вышел из строя, то может загореться лампа на приборной панели, предлагающая проверить двигатель. Также неполадки влекут за собой повышенный расход топлива, резкий спад мощности силового агрегата. Например, когда выходит из строя расходомер воздуха "Ауди", это ко всему прочему сопровождается снижением динамических характеристик немецкого авто, становится очень трудно завести двигатель, в режиме холостого хода нет стабильности оборотов.

Опытный автолюбитель скажет, что это стандартные признаки, которые могут быть никак не связаны с ДМРВ. Да, это так. Но первое, что стоит проверить при таких симптомах – это ДМРВ.

Как проверить расходомер воздуха

Современная практика диагностики предполагает применение нескольких способов проверки.

как проверить расходомер воздуха Первый метод – необходимо просто отключить питание датчика. Для этого просто отсоединяют разъем и заводят двигатель. После этого ЭБУ уведомит о серьезных проблемах. Топливо будет продолжать подаваться, но при помощи дроссельной заслонки.

Далее необходимо набрать обороты до 1500, а затем рекомендуется поехать на машине. Если агрегат стал работать гораздо резвей и динамичней, значит, во всем виноват именно ДМРВ.

Диагностика с тестером

Второй способ предусматривает использование мультиметра. Прежде чем начать тестирование, необходимо помнить, что способ актуален не для всех датчиков. Таким методом можно проверить только расходомер воздуха Bosch.

Первым делом необходимо настроить тестер на 2 В и перевести его в режим постоянных напряжений. В схеме от "Бош" четко сказано, что ДМРВ должен иметь четыре провода. Так, по желтому проводу подается сигнал, серо-белый – напряжение, зеленый – это земля, розово-черный запитывается вместе с главным реле.

Теперь красный щуп тестера необходимо присоединить к желтому проводу. Черный щуп подключается к зеленому проводу. Двигатель перед этими измерениями необходимо заглушить, а вот зажигание выключать не нужно. Далее замеряется напряжение.

Если элемент в рабочем состоянии, то тестер покажет 101-102. Допустимые показания – 102-103. Это верхний предел, при котором требуется ремонт расходомера воздуха. Если на экране тестера 105 и более, тогда датчик сломан, требуется замена.

Визуальный осмотр

Третий метод подразумевает диагностику только по внешним признакам. Для того чтобы визуально диагностировать поломку, следует очень внимательно исследовать внутреннюю полость патрубка, на котором закреплен датчик. Эта поверхность должна быть максимально чистой и сухой.

Нужно заметить, что самая частая причина, по которой ДМРВ выходит из строя, это банальная грязь, что попадает на рабочий участок. Этим часто страдает расходомер воздуха "Ауди".

Чтобы исключить попадание грязи, следует проводить регулярную замену фильтров.

ремонт расходомера воздуха Кроме этого, на поверхности датчика можно увидеть следы масла. Это говорит о том, что в двигателе превышена норма масла или же есть неполадки в вентиляционной системе картера.

На следующем шаге необходимо снять датчик. Чтобы выполнить демонтаж, понадобится рожковый ключ. Откручивается два болта и элемент снимается из корпуса фильтра для очистки кислорода.

В момент демонтажа необходимо убедиться в наличии полиуретанового уплотнителя. Он зачастую вынимается вместе с датчиком. Кольцо необходимо, чтобы защитить систему от завоздушивания. Если его нет ни в патрубке, ни в датчике, значит причина в отсутствии этого кольца.

Если кольца нет, то грязь будет попадать в полость детали, что не считается допустимым.

Ремонт расходомера воздуха

В большинстве случае ремонту эти приборы не подлежат. Их просто заменяют на аналогичный или же универсальный. Ремонту поддаются лишь те, которые применяют принцип трубки Пито. Часто случаются загрязнения, которые могут затруднять ход пластинки.

Справиться с грязью можно при помощи специальных спреев, которые используются для промывки карбюраторов. В редких случаях можно восстановить работу этого переменного резистора, установив его на плату с контактами. Иногда удается справиться с этой проблемой просто подогнув пластины так, чтобы наконечник работал по еще не изношенной части площадки.

Многие специалисты на СТО предлагают отключения устройства от блока ЭБУ. Однако при этом ничего хорошего не получится.

Не поддаются ремонту и термоанемометрические расходомеры. А вот расходомер воздуха Bosch можно попробовать вылечить.

Как заменить ДМРВ

Если датчик ремонту не подлежит, выход один – замена. Заменить датчик очень просто.

расходомер воздуха bosch Для этого необходимо отключить зажигание, снять разъем. Затем откручиваются винты крепления и отсоединяется шланг впускного тракта, который подсоединен к корпусу фильтра. Далее датчик можно смело снимать, а вместо него устанавливать новый. По этой инструкции можно заменить любой расходомер воздуха. "Опель" - не исключение.

Как продлить ресурс?

Для того чтобы этот прибор служил верой и правдой подольше, необходимо вовремя менять воздушные фильтры и постоянно следить за техническим состоянием двигателя. Чтобы продлить датчику жизнь, также можно отремонтировать двигатель. Зачастую слишком изношенные поршневые кольца и сальники клапанов могут приводить к преждевременной смерти ДМРВ.

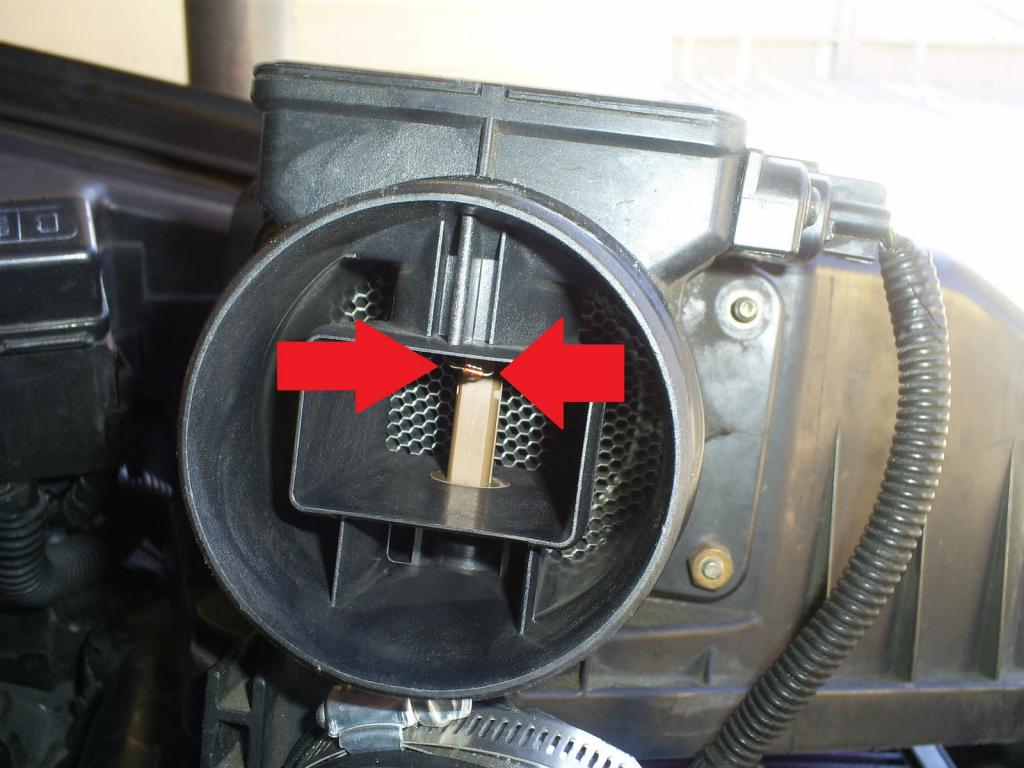

Как очистить ДМРВ

Чистить датчик рекомендуется лишь тогда, когда грязью покрылись платиновые спирали.

расходомер воздуха опель Очень важно, что при очистке запрещено касаться этих проволочек или спиралек руками. Также не подойдет для процедуры зубная щетка.

Перед тем как проверить расходомер воздуха, желательно снять и тщательно вымыть его. Возможно, это будет простым решением проблемы, так как контакты часто загрязняются.

Первым делом необходимо демонтировать датчик. Затем его разбирают.

расходомер воздуха бмв Когда все сделано, т. е. видны спирали, можно при помощи карбюраторного очистителя в виде спрея немного прыснуть на спиральки. Если он новый, и в нем еще высокое давление, то лучше брызгать с небольшого расстояния, так спиральки не повредятся.

Как оказалось, расходомер – это очень важный датчик, а при должном обслуживании он не будет часто выходить из строя.

Итак, мы выяснили, для чего предназначен датчик массового расхода воздуха.

fb.ru

Расходомер сжатого воздуха: виды, принцип работы, назначение

Расходомер сжатого воздуха ориентирован на обработку информации о поступающем количестве масс в цилиндры ДВС. Устройства распространены на бензиновых и дизельных моторах с электронным управлением. Указанные приборы делятся на несколько типов, которые рассмотрим ниже.

Фото расходомера сжатого воздуха

Модификации с поворотными заслонками

Расходомер сжатого воздуха этой конфигурации размещается между остовом дроссельной заслонки и воздушным очистителем. Принцип работы приспособления основан на сопротивлении среды. Прибор измеряет усилие, подаваемое на заслонку, которая под потоком воздуха поворачивается под определенным углом, преодолевая действие спиралевидной пружины.

При этом создается несущественная потеря напора. Чтобы избежать колебаний напорной заслонки, в том числе и на холостых оборотах, в конструкцию включен демпфирующий отсек, в котором также имеется заслонка. Она имеет аналогичную рабочую поверхность. Вместимость демпферной камеры и зазор между рабочими элементами подобраны таким образом, чтобы напорная перегородка отслеживала стремительные преобразования расхода воздуха при нагнетании. Механическое перемещение напорной перегородки трансформируется в изменение электрического напряжения при помощи потенциометра, далее передается в управляющий блок, обеспечивая точную дозировку горючего.

Работа потенциометра и сопряженных деталей

В указанном выше типе расходомера для сжатого воздуха, напряжение аккумулятора подается на резистор через основное реле узла. Балластный элемент уменьшает показатель до 5,0-10,0 вольт. Полученное напряжение подводится к контактам блока управления и концу на выводе реостата потенциометра. Второй выходной конец соединяется с массой. Импульсы потенциометра снимаются с мотора посредством разъемов датчика на контакт контроллера.

Геометрические особенности внутренней работы расходомера обеспечивают логическую корреляцию между воздушным потоком и позицией заслонки. Это дает возможность рассчитать оптимальный состав смеси на малых нагрузках. Потенциометр смонтирован в герметичном корпусе, состоит из керамической основы, контактов и резисторов. Сопротивление последних элементов имеет постоянную величину, не зависит от перепадов температуры в моторном блоке.

Характеристики расходомера воздуха

Особенности

Чтобы исключить влияние напряжения АБ на сигнал, выдаваемый потенциометром промышленного расходомера сжатого воздуха, электроника учитывает разницу между поступающим и выходным показателем.

Параллельно электрической цепи подключен индикатор температуры всасываемого воздуха (резистор с отрицательным термическим коэффициентом). Его сопротивление снижается при росте температурного параметра. Импульсы от датчика трансформируют выходной сигнал, в зависимости от температуры входящих воздушных потоков. Для прохода воздуха на холостых оборотах используется обводной канал под заслонкой.

Вариант с нагреваемой нитью

Преимущества расходомеров сжатого воздуха этого типа заключается в отсутствии механически активных элементов, что повышает рабочий ресурс узла. По сути, этот прибор является термическим датчиком нагрузки силового агрегата. Он монтируется между воздушным фильтром и заслонкой дросселя, определяя объем поступающего воздуха. Варианты с нагреваемой нитью и пленкой функционируют идентичным образом. Проводник, находящийся в воздушном потоке, нагревается от электротока, охлаждается под обдающим его воздухом.

Схема расходомера сжатого воздуха с нагревательной нитью
  1. Температурный датчик; 2. кольцо с проволокой; 3. реостат.

Принцип работы расходомера сжатого воздуха с нитью накаливания

Нить под воздействием электротока нагревается, температура поддерживается стабильно. Если элемент начинает остывать, ток восстанавливает показатель до требуемой величины. Изменение токовой силы считывается блоком управления и причисляется к измеряемым параметрам, позволяющим определить расход всасываемого воздуха. Встроенный датчик предназначен для исключения искажений итоговых результатов.

Поступающий воздушный поток охватывает нагретый проводник, встроенный в измеритель. Электронная система управления следит за постоянным показателем температуры проводника по отношению аналогичного параметра входящего воздуха. При увеличении объема потока, нить будет охлаждаться. В итоге величина тока, необходимого для поддержания стабильной температуры проводника, считается мерой массы воздуха, поступающего в моторный отсек. Ток трансформируется в импульсы напряжения, обрабатываемые управляющим блоком в качестве входной характеристики, наравне с частотой вращения коленвала «движка». Также контроллер получает сведения о температуре хладагента и поступающих воздушных потоков. Анализируя информацию входящих сигналов, блок выдает импульсы периода впрыска горючего на форсунки.

Электронный расходомер воздуха

Пленочный датчик

Еще один вид расходомера сжатого воздуха — аналог с пленочным термоанемометром. Здесь измерительный патрубок встроен в массовый аналог, который может иметь разные размеры, в зависимости от номинального расхода воздуха двигателем. Устанавливается элемент за воздушным фильтром на впускном канале.

Входящий воздушный поток поступает в коллектор, обволакивая чувствительный индикатор, в состав которого также входит вычислительный контур. Далее воздух проходит через обводной отсек за элементом датчика. Чувствительность прибора может улучшаться за счет усовершенствования конструкции обводного канала с возможностью определения обратных токов воздушной массы. Индикатор подключается к ЭБУ при помощи специальных выводов.

Схема пленочного расходомера сжатого воздуха

1. Цепь измерительная; 2. диафрагма; 3. камера давления; 4. измерительная деталь; 5. подложка из керамики.

Как работает массовый расходомер?

Принцип действия рассматриваемого приспособления заключается в следующих этапах:

  1. Механическая микроскопическая диафрагма нагревается центральным резистором.
  2. При этом наблюдается резкое понижение температуры на каждой части нагревательной зоны.
  3. Нагрев диафрагмы регистрируется парой независимых резисторов, установленных перед и после нагревательного элемента.
  4. Если на впуске отсутствует подача воздуха, температура на каждой стороне одинакова.
  5. После начала обтекания чувствительного датчика потоком, распределение температурного параметра по диафрагме изменяется.

Тепло рассеивается в воздухе, что обуславливает массовый расход потоков вокруг чувствительного элемента индикатора. При этом назначение расходомера сжатого воздуха определяет разницу температур таким образом, чтобы мера общего расхода потоков не зависела от абсолютной температуры. В результате рассматриваемый прибор регистрирует количество и направление входящего воздуха.

Установка расходомера сжатого воздуха

Расходомер «Взлет»

Это приспособление, в отличие от рассмотренных выше аналогов, служит для измерения усредненного расхода и объема не воздушных масс, а различных электропроводящих жидкостей. Приборы выпускаются в нескольких модификациях, однако имеют схожее устройство и принцип работы, основанный на электромагнитном действии. Указанные устройства могут выпускаться в едином исполнении либо с выносным блоком. Выходная часть работает на токовом или частотно-импульсном показателе. Основная сфера применения — трубопроводы Ду 10-Ду 200 мм, относительная погрешность составляет 0,2-2,0%. По сравнению с механическими датчиками, электромагнитные расходомеры «Взлет» обладают рядом преимуществ. Основным из них является отсутствие утечек давления на контролируемом участке, что дает возможность снизить расход электроэнергии. Кроме того, они устойчивее к агрессивным и прочим проблемным средам.

fb.ru

Расходомер воздуха. Назначение и неисправности

Расходомер воздуха, он же датчик массового расхода воздуха – это часть системы впуска двигателя. Применяется  на всех типах двигателей внутреннего сгорания, как на бензиновых, так и дизелях. Находится, как правило, между воздушным фильтром и дроссельной заслонкой.

Задача расходомера воздуха

С помощью данного датчика, блок управления двигателя определяет массу всасываемого воздуха, собственно, о чем и говорит название. Кроме этого, он еще измеряет температуру и давление всасываемого воздуха. Исходя из вычисленных значений, происходит регулировка впрыска топлива, которое смешивается с воздухом, образуя рабочую смесь, а также помогает в корректировке времени зажигания.  Для дизельных двигателей, расходомер воздуха дополнительно влияет на рециркуляцию отработавших газов. Эти показатели должны быть оптимальны для полноценного сгорания топливовоздушной смеси.

Как проявляются неисправности датчика расхода воздуха

К сожалению, расходомер воздуха часто является источником ошибок и определенных проблем, связанных с неустойчивой работой мотора. На некоторых автомобилях, если датчик неисправен, двигатель больше не работает оптимально, и может даже попасть в аварийный режим. Если датчик неисправен или загрязнен, он не будет давать правильные показания контроллеру. Результат: оптимальное количество топлива не может быть рассчитано. Получается, что рабочая смесь выходит либо слишком обедненная, либо обогащенная. В любом случае, двигатель работает не устойчиво.

Симптомы варьируются от потери мощности, грубого хода и колебаний на холостом ходу, до нетипичных ранее выбросов выхлопных газов, включая черный дым. Однако, стоит учесть, что подобные вещи присущи и другим неисправностям, поэтому, прежде чем ставить диагноз самостоятельно, следует, все-таки, обратиться к специалистам на СТО. Электрик с помощью диагностического программного обеспечения и оборудования считывает ошибки, которые выдает неисправный расходомер и «приговаривает» его замену.

Обычно, работа по выявлению проблем с датчиком массового расхода воздуха, и его установке, занимает от 30 до 60 минут. После установки новой запчасти, иногда, требуется процедура адаптации (как и в случае с дроссельной заслонкой).


Больше полезных материалов в рубрике «ТехЗона»

Что делать, чтобы мотор автомобиля работал как часы?



blog.autonovad.ua

где находится, принцип работы датчика массового расхода воздуха, устройство и распиновка

ДМРВ — это такое устройство, которое определяет качество топливовоздушной смеси в автомобиле. Поломка датчика приведет к некорректной работе ДВС.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужен ДМРВ и его устройство?

Расшифровка аббревиатуры ДМРВ — датчик массового расхода воздуха.

ДМРВ — это контроллер распределения, предназначенный для предупреждения электронного модуля мотора об объеме воздушного потока, в определенный момент поступающего в камеры сгорания. Эти данные необходимы для эффективного функционирования инжекторных двигателей, поскольку в карбюраторных агрегатах данную функцию выполняет непосредственно карбюратор. Воздушный поток в авто всасывается в цилиндры посредством разрежения, а топливо впрыскивается форсунками.

Подача бензина всегда идет определенными объемами. Эту функцию выполняет система электроники в соответствии с информацией, полученной от контроллеров. Объем дозы горючего определяется положением коленчатого вала, датчика скорости его вращения. Также на это влияет расположение дроссельной заслонки и количество воздушного потока, поступающего в цилиндры ДВС. Контроллер массового расхода воздуха дает возможность микропроцессорному модулю сбалансировать топливовоздушную смесь и обеспечить качественное функционирование ДВС.

Конструктивные компоненты регулятора

ДМРВ, который влияет на работу силового агрегата, состоит из следующих элементов:

  • корпус, обычно выполнен из пластмассы;
  • основной дефлектор, через который проходит воздушный поток;
  • металлический экран;
  • MAF-плата или процессор АЦП, предназначенный для контроля объема воздуха и обработки информации перед ее отправкой на микропроцессорный блок;
  • разъем, использующийся для подключения электроцепи питания устройства.

В современных моделях транспортных средств данный регулятор дополнительно оснащается корректирующими температурными контроллерами. Также устройство может быть дополнено атмосферным датчиком воздуха. В соответствии с показаниями этих регуляторов обеспечивается возможность управления углом опережения зажигания. Слаженное функционирование датчиков обеспечивает более экономную работу ДВС.

Где находится датчик

Датчик располагается во впускном тракте двигателя, обычно сразу после корпуса воздушного фильтрующего устройства. К примеру, в автомобилях ВАЗ после контроллера идет толстый шланг или гофрированная магистраль. Но независимо от модели авто, расходомер расположен возле фильтра.

Что будет, если отключить ДМРВ?

При отключении контроллера микропроцессорный модуль автоматически перейдет в аварийный режим функционирования. Количество воздуха и топлива для образования горючей смеси будет формироваться в соответствии с положением заслонки дроссельного узла. Это приведет к росту объема потребления топлива. Коленвал будет функционировать на повышенных оборотах, не менее 1500 в минуту.

Допускается использование машины при отключенном ДМРВ, но из-за этого увеличится расход горючего и загрязнение двигателя.

Принцип работы и виды

Действие контроллера зависит от его разновидности, сегодня различают три типа устройств:

  • проволочные;
  • пленочные.

Проволочные

Проволочный тип расходомера

Ранее этот тип устройств повсеместно устанавливался на все транспортные средства российского производства. Его особенность заключается в использовании дополнительных элементов в конструкции.

Речь идет о:

  • кольце и держателе для него;
  • устройстве для регулирования СО;
  • платиновой проволоки;
  • резисторном элементе для термокомпенсации.

Принцип действия такого механизма основан на термоанемометрическом методе. Здесь терморезисторный элемент нагревается посредством тока, который через него идет, поэтому он монтируется в месте, где проходит поток воздуха. В результате его воздействия происходит изменение теплоотдачи, а также величины сопротивления. Это дает возможность определить необходимый объем воздуха в соответствии со специальной формулой Кинга.

Когда скорость потока через устройство приближается к нулю, происходит нагрев проволочного сопротивления до соответствующей температуры. Это позволяет мосту удерживаться в определенном состоянии. При усилении потока воздуха терморезисторный элемент охлаждается, из-за чего меняется величина внутреннего сопротивления. Соответственно, в мостовой схеме происходит нарушение равновесия. Это приводит к образованию тока на выходе усилительного устройства, который частично проходит через термокомпенсатор.

Данный процесс дает возможность расчета необходимого объема воздушной смеси с учетом проходящего напряжения через мост. Для того чтобы импульс воспринимался микропроцессорным модулем, он преобразовывается в цифровой сигнал либо аналоговый. В первом случае ЭБУ определяет расход в соответствии с частотой напряжения на выходе, а во втором — по уровню этого параметра.

ДМРВ проволочного типа характеризуются одним минусом — при их работе имеется высокая температурная погрешность.

Поэтому датчики комплектуются дополнительными терморезисторами. При функционировании на проволочных контроллерах собирается пыль и грязь. Для их удаления регулятор периодически нагревается до критически высоких температур, это происходит после выключения силового агрегата.

Пленочные

Расходомер воздуха пленочного типа

Принцип действия у таких устройств аналогичен с проволочными контроллерами. Но основное различие состоит в конструкции. Вместо проволоки из платины применяется кремневый металл. Этот материал покрывается платиновым напылением в несколько слоев. Каждый из них используется для выполнения конкретной роли.

В частности, на таких устройствах три слоя платинового напыления:

  • температурный;
  • нагревательный;
  • слой термосопротивления.

Сам кристалл монтируется на защитный кожух и устанавливается в специальную магистраль, через нее проходит горючая смесь. Устройство канала выполнено так, чтобы замер температуры производился не только с потока на входе, но и на выходе. Это позволяет обеспечить высокую скорость движения воздуха, но не дает грязи и пыли откладываться внутри самого датчика. При запуске двигателя нагревательный элемент прогревается до максимума. Термоэлемент устройства охлаждается посредством воздушного потока, это позволяет правильно произвести замеры объема смеси.

Исходящий импульс может быть аналоговым и преобразовываться посредством использования АЦП в цифровой. По сравнению с проволочными погрешность пленочных контроллеров составляет примерно 4%. Но популярность этих устройств высокая за счет низкой стоимости и более широкой функциональности микропроцессорных модулей.

Пользователь Иван К рассказал об использовании пленочных расходомеров.

Признаки и причины неисправностей

Необходимость проведения диагностики может возникнуть при следующих «симптомах»:

  • на контрольном щитке в салоне машины появился индикатор «Чек Энджин»;
  • появляется ошибка, связанная с пониженным уровнем сигнала контроллера расхода воздуха;
  • силовой агрегат стал плохо запускаться, заводится через раз;
  • двигатель медленно берет разгон, глохнет без причины, падение мощности ощущается при езде в гору и на ровной дороге;
  • повысился расход потребления горючего;
  • силовой агрегат нестабильно функционирует на холостых оборотах;
  • мотор может произвольно остановиться при переключении передач;
  • обороты двигателя плавают — то увеличиваются, то падают.

Неисправность контроллера может быть обусловлена следующими причинами:

  • обрыв в электроцепи регулятора;
  • поломка самого датчика;
  • повреждение массы в проводке, наличие окисления на контакте;
  • засорение устройства грязью;
  • обрыв сигнальных проводников или их некорректное подключение.

Пользователь Demoin626 подробно рассказал о возможных причинах сбоев в работе расходомеров.

Проверка датчика

Проверять работу контроллера можно несколькими способами, для начала выполняется тестирование:

  1. Открывается моторный отсек машины. От контроллера расхода воздуха отсоединяется проводка питания. Капот закрывается.
  2. Производится запуск силового агрегата, в этот момент двигатель должен автоматически перейти в аварийный режим функционирования. На панели приборов может появиться индикатор, сообщающий о проблеме в работе ДВС. Объем воздуха для образования горючей смеси будет подаваться в цилиндры двигателя в соответствии с положением заслонки дросселя.
  3. Выполняется поездка на машине, проверяется динамика авто по сравнению с той, которая была до отключения датчика. Если автомобиль стал двигаться более уверенно и увеличилась его мощность, это говорит о неисправности расходомера.

Проверка с использованием тестера

Процедура диагностики может осуществляться с применением мультиметра. Его черный щуп подключается к массе или заземлению, а красный — ко входу сигнала датчика. Подробнее уточнить распиновку можно в технической документации к расходомеру. В паспорте должны указываться и технические параметры, которые потребуются для тестирования.

Мультиметр или вольтметр настраивается в режим измерения в диапазоне двух вольт. Производится активация зажигания и выполняется замер технических параметров. Если в процессе диагностики тестер не показывает значений, надо удостовериться в правильности подключения щупов к заземлению и сигналу устройства.

В результате диагностики могут появиться такие параметры:

  • 0,99-1,01 вольт — это свидетельствует об исправном функционировании контроллера;
  • 1,01-1,02 В — расходомер работает, его состояние нормальное;
  • от 1,02 до 1,03 вольт — устройство рабочее, но скоро может потребоваться замена;
  • 1,03-1,04 В — состояние расходомера близко к критическому;
  • 1,04 — 1,05 — устройство практически вышло из строя;
  • показания боле 1,05 говорят о необходимости замены расходомера.

Канал «Автоэлектрика ВЧ» подробно рассказал о процедуре выполнения тестирования регулятора расхода воздуха с использованием мультиметра.

Визуальная диагностика

Внешний осмотр контроллера расхода воздуха — менее точный вариант, но наиболее простой в плане исполнения.

Для его выполнения надо демонтировать датчик и оценить его состояние. О неисправности устройства сообщат повреждения механического характера, а также наличие жидкости внутри. Если в расходомере есть следы смазки, это свидетельствует о некорректной регулировке системы подачи масла в силовой агрегат. При сильном загрязнении устройства надо выполнить замену воздушного фильтрующего элемента или почистить его. При наличии исправного расходомера можно выполнить его установку вместо имеющегося ДМРВ.

Как устранить неисправности?

Избавиться от проблем в работе двигателя, если они связаны с расходомером, можно двумя способами — методом смены устройства либо его очистки.

Замена

Контроллер меняется так:

  1. В автомобиле выключается зажигание, открывается капот.
  2. Выполняется отключение колодки с кабелями, подключенными к расходомеру.
  3. Производится отсоединение впускного шланга, который идет от воздушного фильтрующего элемента. Для этого заранее надо ослабить фиксирующий хомут, используя отвертку с крестовым наконечником, как показано на фото.
  4. С помощью гаечного ключа на 10 производится откручивание двух винтов, которые крепят расходомер к корпусу фильтрующего устройства.
  5. Выполняется демонтаж контроллера.
  6. Производится диагностика плотности прилегания уплотнительного элемента в месте установки расходомера. Если кольцо износилось, оно меняется.
  7. Выполняется установка нового контроллера и его надежная фиксация на фильтрующем устройстве. Обратно надевается шланг на корпус расходомера, затягивается хомут.

Очистка

Внутренняя часть контроллера может быть покрыта следами масла, при выполнении прочистки надо избавиться от этого слоя. Для осуществления задачи можно использовать очистительное средство карбюратора. Внутри расходомера расположена пленка, на ней имеется несколько датчиков, выполненных в виде проволоки. Они фиксируются на устройстве посредством специальной смолы. Надо взять средство и осторожно побрызгать на чувствительный компонент, чтобы не испортить его.

Затем надо подождать несколько минут, пока жидкость не высохнет. Процедура очистки повторяется столько раз, сколько потребуется для полного удаления загрязнений. Чтобы ускорить этот процесс, можно дополнительно воспользоваться баллоном со сжатым воздухом, он будет использоваться для просушки. При отсутствии очистителя для карбюратора допускается применение других средств, к примеру, спирта. Помимо самого расходомера, надо убрать загрязнения с внутренней поверхности, также удаляется мусор и грязь с патрубка устройства.

Как обмануть ДМРВ?

Чтобы обойти расходомер, можно вместо него установить диод, это — своего рода обманка. Чтобы данное устройство работало корректно, силовой агрегат машины должен функционировать без перебоев. Если в работе двигателя появятся неисправности, смысла от использования обманки не будет.

Для выполнения задачи потребуется диодный элемент, обладающий просадкой на 0,3 вольта. Суть его установки заключается в том, чтобы обмануть микропроцессорный модуль двигателя. Купить такую деталь можно в любом магазине радиоэлектроники. Устройство будет применяться для отправки с опорных пяти вольт на сигнальные 4,7 В. В результате этого микропроцессорный модуль посчитает, что расходомер фиксирует большой объем потока воздуха.

Загрузка ...Загрузка ... Загрузка ...

Профилактика неисправностей ДМРВ

Меры, которые позволят увеличить ресурс эксплуатации контроллера:

  1. Воздушное фильтрующее устройство всегда должно меняться своевременно. Его забитость является одной из основных причин, по которым расходомер выходит из строя.
  2. В ходе эксплуатации автомобиля надо следить, чтобы в воздушную магистраль не попадали следы масла. В частности, это актуально для более изношенных силовых агрегатов.
  3. Периодически требуется диагностика патрубков на наличие возможных повреждений в виде щелей и трещин. Их образование станет причиной попадания загрязнений и пыли в расходомер.
  4. Силовой агрегат нельзя запускать при отсутствии воздушного фильтрующего устройства, когда проводится ремонт мотора.
  5. Не допускается применение средств наподобие «быстрый запуск» для упрощенного старта ДВС в целях профилактики. Их использование возможно только в крайних случаях. Применение подобных средств навредит работе расходомера.

Видео «Как обойти ЭБУ»

Канал «OMERTA Mario Puzo» рассказал об обмане ЭБУ на примере автомобиля ВАЗ.

autodvig.com

Что такое ДМРВ, предназначение, устройство, принцип работы

«Датчик массового расхода воздуха (ДМРВ) — что это такое и для чего он нужен?» — вопрос, интересующий многих начинающих автолюбители. Вкратце ответ таков: датчик массового расхода является важным элементом системы управления ДВС с микропроцессорной системой зажигания (ЭБУ).  Его задача — измерение количества воздуха, поступающего в цилиндры двигателя. На основании показаний ДМРВ контроллер двигателя рассчитывает количество топлива, которое должна подать форсунка. Обычное месторасположение расходомера — после фильтра очистки воздуха и перед дроссельной заслонкой.

Для чего нужен ДМРВ

Если попробовать поджечь что-нибудь в камере, где полностью отсутствует кислород, то из этой затеи ничего не выйдет. Для поддержания процесса горения нужен окислитель, в нашем случае О2. В ДВС в качестве окислителя используется атмосферный воздух, в котором и содержится кислород . Мало просто сжечь топливо — необходимо, чтобы оно сгорело без остатка. Правильная пропорция топливно-воздушной смеси – залог максимальной отдачи двигателя. Количество необходимого воздуха и топлива для бензиновых двигателей определено, как 14,7 к 1 (по массе). Топливо-воздушная смесь такого состава называется стехиометрической.

В современных моторах управление дозировкой топлива доверено компьютеру. Чтобы точно определить количество горючего, которое нужно впрыснуть форсунке, ему нужны данные о количестве воздуха, попавшего во впускной коллектор двигателя. ДМРВ и отвечает за получение этих данных.

Принцип действия

Действие датчика основано на измерении электрической мощности, которая необходима для поддержания температуры нагревательного элемента, расположенного в корпусе. Набегающий воздух охлаждает элемент в датчике, а контроллер ДВС стремится поддержать температуру, подавая электрический ток. Чем больше воздуха пропускает через себя датчик, тем большая мощность требуется для поддержания его температуры. Мощность преобразуется в сигнал, который получает контроллер блока управления. На основании полученного сигнала ЭБУ рассчитывает количество топлива, которое форсунка должна подать во впускной тракт. Количество проходящего воздуха зависит от угла, на который открыта дроссельная заслонка.

Конструкция датчика

Датчик массового расхода воздуха состоит из двух частей — корпуса и измерительного элемента. Корпус ДМРВ круглого сечения имеет на концах резиновые уплотнительные кольца. Они нужны для того, чтобы не допустить подсос воздуха в обход воздушного фильтра.

Измерительный элемент может быть двух типов:

  • с проволочным нагревательным элементом
  • с пленочным нагревательным элементом

И в случае с проволокой, и в случае с пленкой материалом служит платина. Это объясняет довольно высокую стоимость ДМРВ.

В измерительном элементе смонтирована электрическая схема, которая формирует и отправляет частотно-импульсный сигнал контроллеру двигателя.

Признаки неисправности

Срок службы расходомера производителем не регламентируется, и зависит от следующих факторов:

  • количество отложений на нагревательном элементе;
  • стабильность подаваемого напряжения.

Неисправности электроцепи ДМРВ фиксируются контроллером и записываются в память ЭБУ в виде кодов ошибок. Их можно считать тестером при диагностике двигателя.

Признаками того, что датчик неисправен, могут служить:

  • неровная работа двигателя в режиме холостого хода;
  • провалы в работе двигателя при изменении положения дроссельной заслонки;
  • повышенный расход топлива;
  • самопроизвольная остановка мотора при переключении передач в движении.

Когда возникает ошибка в работе ДМРВ, блок управления двигателем переходит в режим аварийной работы. В этом случае для вычисления объема воздуха контроллер использует данные датчика положения дроссельной заслонки (ДПДЗ) и датчика положения коленчатого вала. Точно вычислить объем по показаниям этих датчиков не удается, поэтому расход топлива резко возрастает.

Ремонт или замена

Датчик очень чувствителен к отложениям на нагревательном элементе. Если причиной неверного сигнала послужили именно они, можно попробовать отмыть их. Для очистки термоэлемента используют этиловый спирт. Но промывка в большинстве случаев не дает долговременного эффекта. Через некоторое время его все равно потребуется заменить на новый. Для того, чтобы датчик прослужил долго, необходимо тщательно следить за состоянием фильтра очистки воздуха и вовремя его менять.

Бывает, что в некорректной работе мотора виноват воздух, который подсасывается через уплотнение после расходомера. Тогда для восстановления нормальной работы достаточно восстановить его герметичность.

В большинстве случаев, когда обнаруживается неисправность ДМРВ, поможет только его замена на новый. При этом необходимо приобретать деталь точно такую, какая была установлена ранее. Датчики для разных систем управления двигателем не взаимозаменяемы между собой. Даже внешне неотличимые друг от друга расходомеры одного производителя, предназначенные для работы с разными ЭБУ двигателя выдают разный выходной сигнал. Приобретая новый датчик, необходимо следить, чтобы номер нового датчика совпадал с номером старого.

autolirika.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
