Датчик температуры охлаждающей жидкости — работа и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

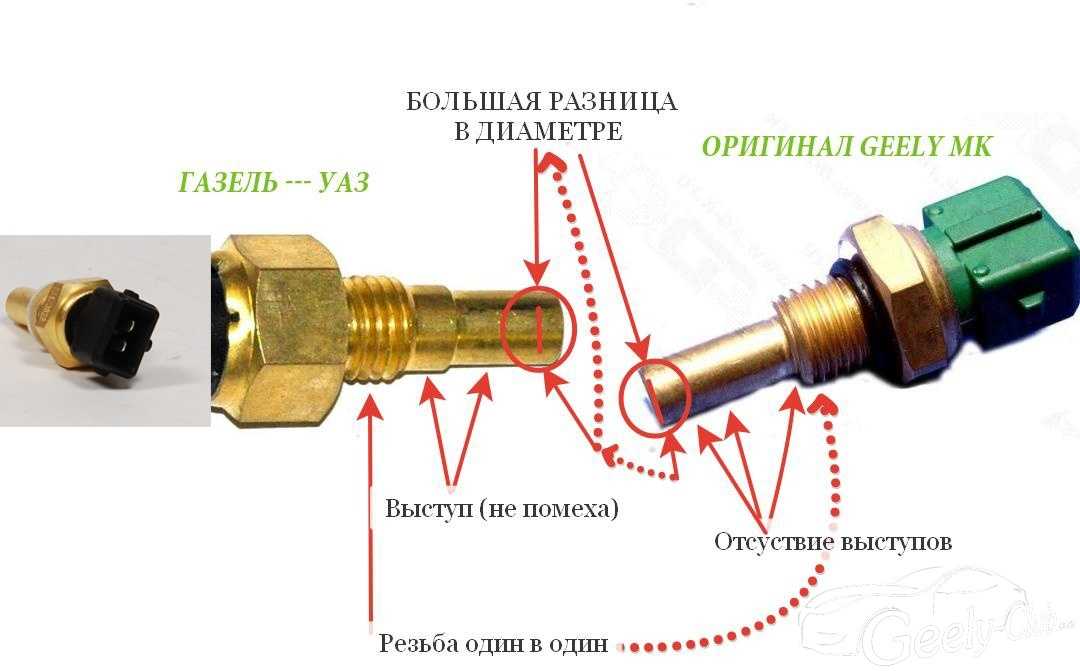

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик.

Он может располагаться как возле  ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

  • Ключ на 19;
  • Мультиметр;
  • Емкость для слива охлаждающей жидкости;
  • Электрочайник;
  • Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

  • Какое давление должно быть в шинах автомобиля?
  • Гидроудар двигателя — последствия, диагностика, ремонт
  • Датчик детонации двигателя — предназначение, принцип действия, основные неисправности

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

  1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
  2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

На автомобилях со старыми однопроводными измерителем подключите провода измерительного прибора к клемме разъема и корпусу датчика (заземлению), чтобы получить показания.

  1. Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.

Большинство измерителей этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55 ° F (13 ° C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного ECT, если вы знаете  его марку.

Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение измерителя и показания температуры могут дать вам подсказку о его рабочем состоянии.

  1. Запишите сопротивление.

Теперь вы собираетесь сделать ещё один тест

  1. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
  2. Установите коробку передач на нейтраль и включите стояночные тормоза.
  3. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
  4. Запишите эту новую пару значений.
  5. Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
  6. Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
  7. Затем выключите двигатель.



Проверка ваших показаний

Теперь сравните свои показатели с показателями сопротивления и температуры для конкретного датчика, указанными в руководстве по обслуживанию вашего автомобиля.

Если у вас нет эталонных значений сопротивления для вашего ECT, убедитесь, что показания сопротивления вашего измерителя пропорционально уменьшились при увеличении температуры двигателя. Это будет указывать на то, что ваш датчик охлаждающей жидкости реагирует на температуру двигателя.

Неисправности датчика температуры охлаждающей жидкости

Кроме того, убедитесь, что двигатель достиг рабочей температуры около 200F (93C) перед тем, как упасть. Если температура двигателя не сильно изменилась во время ваших показаний, термостат застрял, и вам нужно заменить его.

Когда вы должны заменить датчик?

  • Независимо от того, получили ли вы необычные показания или нет, убедитесь, что проводка и электрический разъем не имеют коррозии. Если один или несколько проводов имеют признаки повреждения, отремонтируйте их. Удалите коррозию с электрического разъема датчика, используя очиститель электрических контактов, и при необходимости повторите тест.
  • Если сопротивление ECT не изменилось при повышении температуры двигателя, замените устройство.
  • Если ваш измеритель регистрирует только бесконечное сопротивление, он имеет разорванный внутренний контакт, и вам необходимо заменить его.
  • Если датчик регистрирует только нулевое сопротивление, внутренние контакты замкнуты. Заменить его.



Корпус термостата является одним из наиболее распространенных мест для датчика температуры охлаждающей жидкости.

Как проверить исправность датчика температуры охлаждающей жидкости

Тест датчика температуры охлаждающей жидкости довольно прост. Это займет всего несколько минут, и вам даже не придется снимать измеритель с двигателя для процедуры устранения неполадок. Выполнение шагов, описанных в этом руководстве, поможет вам быстро определить, нужно ли заменить датчик, а также одновременно проверит работу термостата с помощью термометра. Кроме того, обязательно осмотрите электрический терминал датчика на наличие повреждений и коррозии, а также проверьте провода цепи на предмет возможных повреждений.





Как вам статья?

(ECT) Датчик температуры охлаждающей жидкости двигателя

(ECT) Датчик температуры охлаждающей жидкости двигателя – что может выйти из строя

Датчик (ECT) представляет собой датчик системы управления двигателем, который используется для контроля температуры охлаждающей жидкости двигателя.

Наконечник датчика (ECT) выступает в один из каналов системы охлаждения и погружен в охлаждающую жидкость.
Большинство датчиков (ECT) используют электрическое сопротивление для измерения температуры охлаждающей жидкости.

Типичный датчик (ECT) представляет собой термистор с отрицательным температурным коэффициентом (NTC). Потому что его электрическое сопротивление уменьшается при повышении температуры.

Компьютер двигателя получает этот сигнал. Таким образом, можно внести изменения в расчеты времени и топлива двигателя для достижения оптимальной производительности. Следовательно, двигателям требуется больше топлива, когда они холодные, и меньше топлива, когда они прогреты.

Компьютер также уменьшит параметры производительности двигателя, если обнаружит, что температура двигателя слишком высока.

Таким образом, он может защитить двигатель от возможного повреждения из-за перегрева.

Температура двигателя играет такую ​​важную роль в расчетах производительности двигателя. Таким образом, любая проблема с датчиком температуры охлаждающей жидкости может быстро привести к проблемам с работой двигателя.

Как это работает

Датчик (ECT) подключен к главному компьютеру (модулю управления трансмиссией или (PCM). (PCM) подает опорное напряжение (обычно 5 В) и постоянно контролирует (ECT). ) сигнал датчика. На основе этого сигнала (PCM) регулирует мощность двигателя. Он также включает электрические вентиляторы радиатора, когда температура достигает заданного уровня.

(ECT) Датчик с уплотнительным кольцом Тип монтажа

Если сигнал от датчика отсутствует или выходит за пределы ожидаемого диапазона, (PCM) включает индикатор Check Engine и сохраняет соответствующий код неисправности в своем Память.

Что может пойти не так

Одной из распространенных проблем является плохой контакт датчика внутри или в разъеме. Это вызывает прерывание сигнала на (PCM), и (PCM) устанавливает неисправность. В некоторых автомобилях симптомы этой проблемы проявляются в виде ошибочных показаний указателя температуры.

Двигатель может работать в аварийном режиме:
  • Кондиционер может перестать работать
  • Вентиляторы радиатора могут работать постоянно

Следовательно, многие световые коды проверки двигателя, относящиеся к датчику (ECT), также могут быть вызваны другими причинами. Например, плохой термостат или проблемы с системой охлаждения, включая даже протекающую прокладку головки блока цилиндров. Поэтому проблема должна быть правильно диагностирована.

Итак, наконечник датчика должен быть погружен в охлаждающую жидкость. Следовательно, низкий уровень охлаждающей жидкости в системе охлаждения может привести к тому, что сигнал датчика будет неверным.

Всегда сначала проверяйте уровень охлаждающей жидкости.

Затем разъем датчика (ECT) необходимо проверить на наличие поврежденных контактов или коррозии. Существует несколько способов проверки датчика (ЕСТ), правильный способ вы можете найти в руководстве по обслуживанию.

Проверка датчика температуры охлаждающей жидкости (ECT)

Эффективность двигателя, мощность и экономия топлива улучшаются по мере повышения температуры двигателя. В идеале двигатель должен работать максимально горячим, без закипания охлаждающей жидкости и повреждения компонентов. Но неисправный датчик температуры охлаждающей жидкости двигателя (ECT) может привести к поломке двигателя или связанных с ним систем.

Общие признаки отказа
Обычно проблема с датчиком (ECT) проявляется несколькими признаками отказа:
  • Низкий расход топлива
  • Черный дым из выхлопной трубы
  • Перегрев двигателя
  • Лампа Check Engine с подсветкой
  • Низкая производительность двигателя или остановка двигателя
  • Увеличение выбросов
Низкий расход топлива

Одним из первых симптомов, связанных с неисправностью датчика (ECT), является плохой расход топлива. Неисправный датчик (ECT) может отправить ложный сигнал на компьютер и сбросить расчеты топлива и времени. Нередки случаи, когда датчик температуры охлаждающей жидкости выходит из строя и посылает на компьютер сигнал о постоянном охлаждении.

Это заставит компьютер думать, что двигатель холодный, даже если это не так. Как только двигатель прогреется, он переключается на датчики кислорода (O2) для получения более точных показаний. Неисправный датчик (ECT) может предотвратить это изменение, что приведет к работе двигателя на богатой смеси и снижению расхода топлива.

Черный дым из выхлопной трубы

Еще одним признаком возможной проблемы с датчиком (ECT) является черный дым из выхлопной трубы автомобиля. Неисправный датчик также может посылать компьютеру сигнал о холостом ходе.

Черный дым из выхлопной трубы

Следовательно, сбивая с толку компьютер и заставляя его излишне обогащать топливную смесь. Если топливная смесь становится чрезмерно богатой, топливо не может быть сожжено должным образом. В результате он сгорит в выхлопных трубах и вызовет черный дым.

Перегрев двигателя

Другим признаком неисправности датчика температуры охлаждающей жидкости является перегрев двигателя. Датчик температуры охлаждающей жидкости также может выйти из строя таким образом, что он будет посылать постоянно горячий сигнал. В результате компьютер неправильно компенсирует обедненный сигнал.

Перегрев двигателя

Все это может привести к перегреву и даже пропускам зажигания или звону двигателя. Также он может не замедлять угол опережения зажигания и включать вентиляторы охлаждения, когда это необходимо. В конце концов, это приводит к перегреву двигателя.

Горящая лампочка Check Engine

Горящая лампочка Check Engine является еще одним признаком потенциальной проблемы с датчиком (ECT). Во многих, но не во всех автомобилях компьютер может зажечь индикатор Check Engine.

Индикатор проверки двигателя

Обычно при обнаружении проблемы с сигналом или цепью датчика.

Низкая производительность двигателя или его остановка

Вашему двигателю требуется больше топлива при первом запуске в холодном состоянии. Но, если он не получает топливо, он не будет плавно работать на холостом ходу. Сигнал от датчика (ECT) сообщает компьютеру двигателя, когда следует подать дополнительное топливо во время холодного запуска. Неисправный датчик может сбить с толку компьютер, не позволяя ему обеспечить достаточное количество топлива. В результате двигатель может колебаться, глохнуть, давать пропуски зажигания или иметь плохую работу двигателя.

Повышенные выбросы

Если датчик посылает ошибочные показания «холодного», двигатель будет работать на обогащенной смеси. В результате увеличатся выбросы угарного газа, а возможно, и углеводородов. Напротив, если он отправляет ошибочные «горячие» показания, двигатель может давать пропуски зажигания и работать с перебоями, увеличивая выбросы углеводородов.

Как ухаживать за машиной (ECT)
Воспользуйтесь этими советами, чтобы избежать проблем:

Не используйте водопроводную воду для наполнения радиатора или бачка охлаждающей жидкости:

  • Водопроводная вода содержит элементы ржавчины и другие минералы, которые могут оказаться вредными в долгосрочной перспективе. Особенно, когда вода закипает и испаряется внутри радиатора.
  • Охлаждающая жидкость предотвращает закипание воды. А также смазывает блок двигателя и радиатор, предотвращая образование ржавчины.

Следите за любыми утечками:

  • Немедленно устраняйте утечки масла или прокладки. Потому что, если масло попадает в охлаждающую жидкость, они не смешиваются. Как следствие, сокращение срока службы датчика температуры охлаждающей жидкости.
Низкий уровень охлаждающей жидкости
  • Немедленно устраните утечки охлаждающей жидкости. Система охлаждения вашего автомобиля представляет собой герметичную систему. Необычно, если вам постоянно нужно пополнять резервуар водой. Следовательно, если в системе недостаточно охлаждающей жидкости, датчик (ECT) может получить ложные показания.

Заключение

Датчик (ECT) является одним из наиболее важных датчиков системы управления двигателем. Потому что датчик температуры охлаждающей жидкости является важнейшим компонентом, обеспечивающим оптимальную работу двигателя. По этой причине, если вы подозреваете, что у вашего датчика температуры охлаждающей жидкости (ECT) возникла проблема, замените его.
