Устройство ручных лебедок — особенности и преимущества.
Ручные лебедки значительно уступают электрическим в удобстве и грузоподъемности, но их стоимость намного ниже. Также они очень просты в применении, поэтому именно их целесообразно использовать для бытовых нужд. Ручная лебедка с храповым механизмом будет полезна в гараже или при возведении дачного дома, хозяйственных построек. С ее помощью удобно опустить в подвал мешки и ящики с овощами.
Она может иметь настенное и напольное крепление. Первое позволяет перемещать предметы, масса которые не превышает 750-800 кг, но их легко устанавливать и использовать. Напольные модели требуют больше ровного пространства для установки, но перемещают предметы массой более 1 тонны.
Особенности и преимущества конструкции
Устройство ручной лебедки очень простое. В интернете можно найти руководство, как изготовить ее самостоятельно, но значительно безопасней использовать промышленные изделия, изготовленные в соответствии с ГОСТами.
Ручная лебедка состоит из:
- приводного барабана;
- привода;
- тягового органа;
- храпового механизма;
- крюка.
Приводной барабан
Приводной барабан представляет собой полую трубу со щечками, изготовленный из прочного металла. На ней устанавливается зубчатая шестерня. При вращении рукоятки или движении рычага начинает двигаться зубчатая передача. Она приводит в движении вал с ведущей шестерней. Ведущая шестерня соприкасается с зубчатой, и она также начинает крутиться. На торцевой стороне зубчатой шестерни находится фрикцион, собранный из кольцевых трапециевидных колодок. В торце барабана также есть кольцевая выточка, размер которой соответствует размеру фрикциона. После их соприкосновения барабан начинает вращаться, наматывая закрепленный на нем трос, и груз перемещается.
На поверхности барабана делаются небольшие углубления. Они необходимы для равномерного наматывания троса, он не запутывается, не возникает перехлестов.
Цилиндрическая форма позволяет обеспечить его максимальную емкость при минимальных габаритах. Храповики позволяют в любой момент застопорить движение троса.
При использовании металлического троса большое значение имеет диаметр барабана. Если он слишком тонкий – значительно увеличивается износ троса. Но увеличение его диаметра приводит к увеличению веса и габарита устройства. Не все владеют специальными знаниями, чтобы самостоятельно рассчитать оптимальную величину, поэтому эксплуатация лебедок, изготовленных на предприятиях, а не кустарным способом, нередко обходится дешевле, а их надежность – выше.
Привод
Механизм ручной лебедки чаще всего оснащается зубчатым или червячным привод.
Основным элементом зубчатого привода является зубчатое колесо. Зубья цепляют находящиеся рядом шестерни, которые имеют соответствующие выемки и механизм вращается. Взаимно простое число зубьев на сопряженных элементов позволяет равномерно распределить нагрузку и уменьшить их истирание.
В червячном приводе вместо зубьев используется винт с резьбой, называемый червяком. Он также взаимодействует с зубчатым колесом. Такая конструкция обеспечивает более плавную работу механизма и эффективное увеличение крутящего момента. Но и трение в ней выше, а следовательно – быстрее происходит износ основных элементов.
Тяговый орган
В качестве тягового органа ручной лебедки может использоваться стальные или текстильные канаты. Один конец троса крепится к барабану, на другом находится крюк.
В ручных лебедках необходимо использовать только изделия с заводской маркировкой, содержащей информацию об их грузоподъемности. Это важное требование для безопасного использования устройства. Его нарушение может стать причиной обрыва троса, что приводит не только к повреждению груза, но и к травмам. Перед каждым использованием лебедки необходимо проверять состояние троса, и при наличии признаков износа сразу же произвести его замену.
Существуют ограничения длины используемого троса, определяемые канатоемкостью барабана.
Если же необходимо существенно увеличить его длину, следует использовать монтажно-тяговым механизм. В нем канат не наматывается на барабан, а протягивается сквозь корпус, в который помещены четыре срабатывающих по очереди зажима. Но помимо достоинств, такая конструкция имеет и существенный недостаток – более высокая скорость износа тяговых органов.
Храповый механизм
Для обеспечения безопасности работы в ручных лебедках устанавливается храповик. Он представляет собой зубчатый механизм с прерывистым движением. Храповик преобразует возвратно-поступательные движения в системе в прерывистые вращательные, то есть производимые только в одном направлении.
Храповик выполнен в виде зубчатого колеса, которое имеет несимметричные зубья. Упор для них предусмотрен только с одной стороны. При попытке поворота барабана в другую сторону, на пути движения вала появляется металлический ограничитель, называемый собачкой. При вращении в заданном направлении собачка прижата пружиной или собственным весом к зубчатому колесу и не препятствует движению.
Такая тормозная система, несмотря на свою простоту, очень надежна. Во время работы можно не опасаться произвольного разматывания каната, которое приведет к падению перемещаемого предмета.
На лебедке также может быть установлен и ручной тормоз, блокирующий непосредственно барабан.
Крюк
Крюки для лебедки должен быть изготовлен из прочного металла и также иметь соответствующую маркировку о предельно допустимой массе груза. На ручную лебедку можно установить крюки различного размера и формы в зависимости от специфики выполняемой работы. Их замена не требует много времени и усилий, а стоимость сравнительно невелика, поэтому для различных видов работ имеет смысл использовать наиболее подходящий крюк. Наличие запорного механизма не допустит его отсоединения в процессе работы.

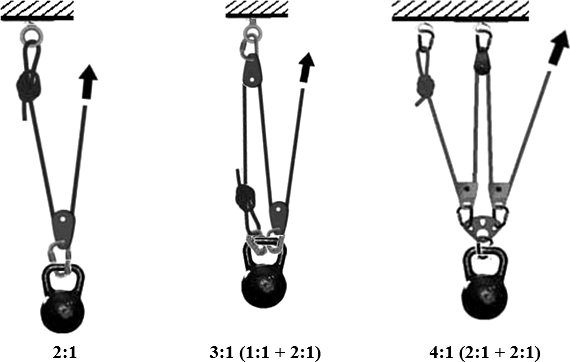

Наиболее эффективная конструкция крюка – проушина и вращающийся диск, она позволяет легко закрепить различные предметы, перемещать в нужном направлении. Может также использоваться монтажный блок с крюком – они отличаются универсальностью крепления и высокой грузоподъемностью.
Чтобы приобрести ручные лебедки, получить профессиональные консультации по вопросам их выбора и эксплуатации, уточнить условия продажи и доставки, сроки и цены, звоните по телефонам: +375 17 510 23 65; +375 29 617 23 64 или. +375 33 617 23 55
Популярные категории
Электрические тельферы
Ручные тали
Электрические лебедки
Канаты стальные ГОСТ / DIN
Лебедки ручные / МТМ
Гидравлические тележки (рохли)
Особенности и принцип работы лебедки
Главная
\
Справочник
\
Особенности и принцип работы лебедки
В настоящее время на отечественном и мировом рынке представляют свою продукцию многие производители и «копировальщики» лебедок.
Эти грузоподъемные приспособления стали крайне популярны практически во всех отраслях строительной деятельности. Лебедки отлично подходят для выполнения любых операций с грузами, активно применяются в качестве самостоятельно действующих механизмов в ходе монтажных или погрузочно-разгрузочных работ.
Лебедки с ручным приводом
Универсальное и экономичное решение для строительных площадок, складских терминалов и т.п. Эти лебедки могут применяться где угодно и когда угодно, так как для их использования не требуется подключение к электрической сети
Барабанные лебедки обычно используются для подъема и перемещения малогабаритных тяжестей и грузов. Основная деталь конструкции таких лебедок – барабан, на который в процессе подъема укладывается канат (трос). Показатели грузоподъемности и скорости подъема у ручных лебедок данного типа невысоки.
Рычажные лебедки, напротив, используются для перемещения крупных тяжеловесных грузов. Нет необходимости закреплять их жестко, поэтому рычажные лебедки могут использоваться и на горизонтальной плоскости, и для вертикального подъема грузов.
МТМ – монтажно-тяговые механизмы – конструктивно имеют очень много отличий от других типов ручных лебедок. Основной принцип работы МТМ – протягивание каната через механизм лебедки. Это позволяет использовать канаты любой длины и широко применять МТМ в самых разных сферах.
Лебедки с ручным приводом используются скорее как вспомогательное оборудование, в качестве дополнения к более серьезным грузоподъемным приспособлениям.
Конструктивные особенности и особенности управления
Корпус ручной лебедки состоит из двух боковин на стяжных болтах, к которым монтируются валы барабана, передаточного механизма и автоматической системы торможения.
Для того чтобы поднять груз на нужную высоту или опустить его нужно вращать одну или сразу обе рукоятки, насаженные на вал, в соответствующем направлении.
Автоматический грузоупорный тормоз представляет собой конструкцию из храпового останова и дискового тормоза. Эта система отвечает за снижении скорости перемещения при опускании груза и обеспечивает его мгновенную остановку, если рабочий вдруг выпустит из рук рукоятку привода лебедки.
Сфера использования лебедок ручных рычажных:
- перемещение грузов в ходе проведения монтажных и демонтажных работ,
- оптимизация погрузочно-разгрузочных работ в складских помещениях,
- буксировка автомобилей и т.п.
Лебедки электрические
Электрические лебедки – более совершенное и производительное грузоподъемное оборудование, если сравнить их с ручными лебедками. Они также предназначены для выполнения подъемно-транспортных операций, для комплектации башенных кранов, мачтовых подъемников. Широко применяются для перемещения железнодорожных вагонов и цистерн.
Устройство и принцип работы электрических лебедок ТЛ и ЛЭМ
Все элементы системы, включая пусковую установку, смонтированы на общей сварной раме. Продольные швеллеры предназначены для закрепления лебедок при работе, поэтому на нижних полках имеют шесть отверстий. На поперечном швеллере устанавливаются ролики, минимизирующие трение каната по швеллеру в процессе навивки на барабан.
Канат наматывается на главный барабан, на свободном свисающем конце каната делается петля с заплеткой конца каната или установкой зажимов, предназначенная для накидывания на автосцепку вагона. Канат удерживается на барабане при помощи пары закрепительных планок.
Вспомогательный барабан монтируется на радиальных шарикоподшипниках, которые расположены в литых корпусах.
На вспомогательный барабан также навивается канат и свободным концом соединяется с канатом на главном барабане до петли.
При вращении вала электродвигателя по часовой стрелке начинает работать кулачковая муфта, осуществляющая передачу крутящего момента на главный барабан через редуктор. Происходит рабочий цикл подтягивание вагонов.
Если вал электродвигателя вращается в обратном направлении, главный барабан также начинает вращаться в обратную сторону, до тех пор, пока натяжение каната не ослабевает. После этого кулачковая муфта отключается и происходит замыкание контактов конечного выключателя.
Замыкание контактов включает электромагнит в приводном валу вспомогательного барабана. Кулачковая муфта снова приходит в движение, передавая крутящий момент на вспомогательный барабан. Происходит вспомогательный цикл подтягивание каната на главном барабане в исходное положение.
Перед началом работы рекомендуется установить конечные выключатели для автоматической остановки. Лебедка должна быть надежно закреплена на фундаменте при помощи анкерных болтов через отверстия в раме.
Что такое лебедка? Как они работают и поясняются компоненты
Когда вы проводите большую часть своего времени в дороге или на бездорожье, есть несколько инструментов, которые вам нужны, чтобы сделать вашу жизнь проще. Лебедка, на которую многие полагаются в трудных условиях. Этот универсальный элемент оборудования, установленный на вашем автомобиле, является полезным подспорьем, но что такое лебедка?
Давайте посмотрим, как это устройство может сделать передвижение по суше и бездорожью более безопасным.
Читать дальше!
Содержание
- Что такое лебедка?
- Где используются лебедки?
- Что делает лебедка?
- Примеры лебедок?
- Как пользоваться лебедкой?
- Компоненты лебедки
- Трос/трос
- Зубчатая передача
- Двигатель/рукоятка
- Электрические соленоиды и органы управления
- Как работают ручные лебедки?
- Когда полезно иметь лебедки?
Что такое лебедка?
В широком смысле лебедки — это любые машины или инструменты, которые используют веревку или трос для тяги, подъема или буксировки. Лебедки также могут иметь кривошип или двигатель, помогающий их вращать. Проще говоря, это моторизованная веревка или трос, с помощью которого можно тянуть что-то тяжелое.
Мы используем лебедку в передней части нашего грузовика, чтобы помочь поднять себя или другие транспортные средства или убрать тяжелые предметы с дороги.
Думаете, однотонный грузовик достаточно большой? В чем разница и почему вам может понадобиться 550 или 5500?
Посмотреть это видео на YouTube
Где используются лебедки?
Лебедки, как правило, используются в местах, где вы также имеете дело с тяжелой техникой.
Это идеальные инструменты для подъема тяжелых материалов на строительных площадках или для вытаскивания застрявших автомобилей из сложных ситуаций. Некоторые люди используют лебедки во время работы в саду, чтобы удалить камни или большие корни деревьев. В других случаях лебедки используются для зиплайнов и приключений на открытом воздухе, чтобы тянуть людей или предметы по воздуху.
Вы наверняка видели лебедки и на бамперах внедорожников. Если вы едете по грязи, песку, снегу или каменистой местности, наличие лебедки может помочь вам вырваться из колеи, если вы окажетесь в пробке.
Иметь под рукой лебедку, когда RVing меняет правила игры.Что делает лебедка?
Как мы уже установили, лебедка — это инструмент, который используется для тяги и подъема. Их можно использовать в самых разных условиях, а также они бывают разных размеров. Это незаменимый инструмент для вытаскивания легковых и внедорожных грузовиков из канав, подъема тяжелых материалов, когда другие машины недоступны, и перемещения труднодоступных предметов в труднодоступные места.
В некоторых случаях они также могут тянуть предметы за более крупные транспортные средства, такие как автомобиль или кемпер.
Совет профессионала: Убедитесь, что у вас есть эти 21 электроинструмент, которые нужны каждому жильцу дома i .
Примеры лебедок?
Само собой разумеется, что существует широкий выбор лебедок, учитывая разнообразие их использования. Тот, который вы выберете, в конечном итоге будет зависеть от ваших потребностей, поскольку каждая функция уникальна. Лебедки можно разделить на семь основных категорий: электрические, механические барабанные, механические с кабестаном, гидравлические, механические с ручным управлением, механические портативные и гибридные.
Лебедки используются в различных машинах, от кранов до парусных лодок. Однако одно из наиболее распространенных мест, где вы увидите лебедки, — это передняя часть транспортных средств.
Обычно это электрические лебедки, которые управляются из кабины или по беспроводной сети.
Как пользоваться лебедкой?
Перед использованием лебедки вы должны натянуть трос, который будет выполнять подъем или тягу. Это означает соединение веревки с тяжелым предметом, чтобы натянуть ее на барабан. Если вы не натянете веревку или трос, они могут скрутиться при сильном натяжении и повредить их.
Трос лебедки можно размотать, разблокировав барабан и потянув за трос, или запустив двигатель назад. Разблокировка барабана обычно является более быстрым способом вытащить веревку.
Отсюда, в зависимости от типа используемой лебедки, важно найти прочное место для закрепления машины. Если вы привязываете веревку к застрявшему автомобилю, маленькие деревья и камни не являются хорошими креплениями, так как они могут прогибаться под весом автомобиля.
Чем больше и мощнее транспортное средство, тем лучше якорь.
Более крупное транспортное средство с меньшей вероятностью может привести к повреждению или несчастному случаю в процессе подъема. Тем не менее, толстое твердое дерево может стать якорем, если не существует других вариантов.
Также можно использовать наземный якорь, чтобы закопать лебедку в почву и тянуть за нее, если точек крепления нет вообще.
Если у вас есть якорь, закрепите веревку или трос вокруг якоря и соедините его с подъемным тросом через крюк и скобу. Оттуда поместите воздушную заслонку вокруг подъемного троса. Это может помочь контролировать кабель, если что-то пойдет не так.
Comily Plus+ Внедорожная эвакуационная лебедка Вес…
- 1:МАТЕРИАЛ: сверхпрочный армированный ПВХ с широкими липучками для…
- 2: РАЗМЕР: 17X19 дюймов (43×49 см) и вес нетто: 1,7 фунта (0,75 кг)
- 3: ХАРАКТЕРИСТИКИ: Более прочный, НЕ громоздкий и хорошо видимый свет…
Убедившись, что все на месте и безопасно, вы должны быть готовы к работе. Большинство лебедок имеют элементы управления, установленные в кабине транспортного средства. Однако некоторые из них представляют собой беспроводное управление для запуска и изменения направления.
Больше снаряжения для вашего дома на колесах Статьи, которые вам понравятся:
Компоненты лебедки
Теперь, когда мы больше знаем о лебедке, давайте разберем ее механически. Хотя лебедки в конечном итоге служат одной и той же цели, вы можете быть удивлены, узнав количество доступных опций.
Веревка/трос
Во-первых, у нас есть веревка или трос. Веревка, которую вы используете, зависит от работы, которую вы выполняете. Есть несколько различных категорий, из которых можно выбрать правильную веревку. Такие факторы, как размер, прочность, тип стали и сердечник каната, — все это факторы, которые следует учитывать при выборе каната, подходящего для ваших нужд.
Веревка или кабель будут тем, что вы будете использовать в качестве якоря, а также тем, что будет свернуто обратно в устройство, когда работа будет выполнена.
Круглая часть, на которой сидит трос, называется барабаном лебедки.
Веревка или трос необходимы для помощи при использовании лебедки.Шестерня
Далее у нас есть шестерня. Шестерни — это внутренние механизмы инструмента, детали, которые вращает двигатель. Как правило, зубчатые передачи для лебедок делятся на три различных класса: прямозубые, планетарные и червячные. Планетарные передачи являются наиболее популярным типом зубчатых передач. Этот редуктор может выдерживать большие нагрузки и эффективно работать при интенсивных нагрузках. Однако у планетарных передач отсутствует метод торможения, поэтому вам нужен внешний тормоз.
Червячные передачи имеют встроенную тормозную систему. Хотя они могут работать медленнее, чем планетарные передачи, червячные передачи надежны при больших нагрузках. Они также могут быть надежными в поддержании безопасной рабочей среды.
В целом, червячные передачи имеют тенденцию быть более прочными, чем планетарные и прямозубые.
Цилиндрические зубчатые колеса являются наименее распространенными типами зубчатых колес. Хотя они могут не иметь грузоподъемности червячных передач, они все же невероятно эффективны. Как и планетарные передачи, прямозубые шестерни не имеют тормозной системы и требуют внешней системы для поддержания безопасного процесса.
Лебедки поставляются с тремя различными типами передач.Мотор/рукоятка
Двигатель приводит машину в действие. Существует два типа электродвигателей для лебедок: двигатели с постоянными магнитами и двигатели с последовательным возбуждением. Оба являются двигателями постоянного тока (т.е. они работают от батарей).
Двигатели с постоянными магнитами обычно предназначены для легких нагрузок. Это связано с их склонностью к перегреву быстрее, чем двигатели с последовательной обмоткой. Двигатели с последовательным возбуждением, как правило, прочнее и долговечнее при больших нагрузках.
Хотя у вас есть несколько моторизованных вариантов, есть также ручные стили, для которых требуется ручная рукоятка.
Электрические соленоиды и органы управления
Соленоиды — это переключатели двигателя. Эти электромагнитные компоненты включают и выключают двигатель и изменяют направление движения веревки или троса при натяжении. Они бывают с двумя или четырьмя соленоидами. Количество соленоидов зависит от типа двигателя машины.
Для двигателей с постоянными магнитами вы можете найти два соленоида. В двигателях с последовательным возбуждением вы должны найти четыре соленоида. Это еще одна причина, по которой двигатели с последовательной обмоткой имеют тенденцию быть более прочными и надежными. Чем больше электроэнергии они получают через соленоиды, тем эффективнее могут работать машины.
Приготовьтесь к поездке на фургоне с лебедкой в наборе инструментов. Совет для профессионалов: Работаете над созданием набора инструментов для дома на колесах? Обязательно купите эти 36 важных инструментов, которые вам понадобятся в вашем наборе инструментов для дома на колесах .
Как работают ручные лебедки?
Ручные лебедки служат альтернативой их стандартным электрическим аналогам. Эти версии с ручным управлением идеально подходят для легких нагрузок, в тех случаях, когда предпочтительнее их храповой механизм или когда электродвигатели не подходят. Благодаря своим размерам и простоте эти инструменты идеально подходят для работы в дороге. Они поместятся в небольших помещениях для эффективного путешествия.
Ручные лебедки работают по тому же принципу, что и электрические, с небольшими изменениями. Вместо использования двигателя эти ручные устройства поддерживают использование упомянутых выше передач, но позволяют пользователю прокручивать веревку вручную через катушку.
Объяснение лебедок: что такое лебедка и что она может делать? — Академия Quadratec
Посмотрите это видео на YouTube
Когда полезно иметь лебедки?
Лебедки — невероятно полезные инструменты, которые могут стать ценным активом в дороге.
Если вы впервые узнаете о возможностях инструмента, возможно, пришло время подумать о том, чтобы добавить его в свою коллекцию. Будь то вытаскивание застрявшего автомобиля из кювета или маневрирование автомобиля в ограниченном пространстве, получение одного из них перед следующей поездкой может сэкономить вам время и душевную боль.
В вашем наборе инструментов есть лебедка? Расскажите нам в комментариях!
Станьте инсайдером Mortons On The Move Insider
Присоединяйтесь к более чем 10 000 других искателей приключений, чтобы получать образовательные, развлекательные и вдохновляющие статьи о пунктах назначения для автодомов, снаряжении для автодомов и жизни вне сети, чтобы начать свои приключения уже сегодня!
Присоединяйтесь к нам сегодня!
Подробнее от The Mortons:
О Mortons on the Move
Том и Кейтлин Мортон из Mortons on the Move отказались от стационарной жизни в пользу жизни, в которой они постоянно находятся в движении.
Они штатные путешественники, телеведущие и продюсеры цифровых медиа. Они бросили работу, продали дом и имущество и в сентябре 2015 года отправились в путь в своем полноценном «доме на колесах». С тех пор они путешествовали по США, Канаде и даже по всему миру на автофургонах.
Теперь они являются со-звездами The RVers на канале Discovery и PBS TV, продюсерами «Go North» на Amazon Prime, соучредителями и инструкторами RV Masterclass, а также авторами для Hwy.co и путеводителя по Аризоне. О нас
Делиться — значит заботиться!
- Доля
- Твитнуть
- Электронная почта
Как работает тормоз на ручной лебедке?
Назад к обзору
В этом блоге объясняется, как работает тормоз ручной лебедки. Это также будет объяснено с видео в нижней части блога.
Есть ли у ручной лебедки автоматический тормоз?
Да! каждая ручная лебедка Gebuwin оснащена автоматическим тормозом! Тормоз является одним из наиболее важных компонентов ручной лебедки.
Тяжелые грузы поднимаются и/или тянутся с помощью ручных лебедок. Тормоз гарантирует, что при отпускании рукоятки груз останется неподвижным.
Прежде чем мы объясним тормоз, сначала это…
Gebuwin использует различные передачи, а именно зубчатую и червячную передачу.
В червячной передаче червячная передача расположена перпендикулярно червячному валу, что вызывает сильное трение. Таким образом, эффективность намного ниже, чем у редуктора, но есть и преимущество.
Преимущество
Трение также обеспечивает эффект естественного торможения.
Допустим, мы сняли тормоз с лебедки, а вы отпустили рукоятку. Затем груз будет медленно падать из-за фрикционного эффекта лебедки с червячной передачей. С зубчатой лебедкой груз будет падать сразу же на высокой скорости. Поэтому лебедка с червячным редуктором по своей сути безопаснее.
Но как работает тормоз?
При подъеме груза поверните рукоятку по часовой стрелке, чтобы червячный вал также вращался по часовой стрелке.
За червячным валом находится храповой механизм и тормозной диск. Когда червячный вал вращается по часовой стрелке, храповое колесо также вращается по часовой стрелке. Это приводит к тому, что собачка падает на крюки собачки, что издает дребезжащий звук во время подъема. Тормозной диск за собачкой также вращается по часовой стрелке. Таким образом, при подъеме нет трения, поскольку все вращается в одном направлении.
Рукоятка отпущена и сейчас?
Нагрузка (F) соединена с барабаном кабелем, и сила тяжести заставляет трос натягивать барабан и, следовательно, червячное колесо. Следовательно, червячная передача должна вращаться по часовой стрелке, а червячный вал и, следовательно, храповое колесо хотят вращаться против часовой стрелки. Это заставляет червячный вал толкаться назад (Fa), создавая давление на храповое колесо и тормозной диск. Это заставляет червячный вал толкаться назад (Fa), создавая давление на храповое колесо и тормозной диск. Собачка остается на месте, вызывая трение между собачкой и тормозным диском.
