Клапан управления заслонкой впускного коллектора

Описание

Впускной коллектор – это часть двигателя, которая обеспечивает равномерное распределение горючей смеси между всеми цилиндрами. На каждый цилиндр идет отдельный патрубок, по которому воздух или топливно-воздушная смесь проходит, двигаясь за счет создаваемого отходящими вниз поршнями разрежения в коллекторе. В этой системе также нейтрализуются картерные газы, которые втягиваются через систему вентиляции картера во впускной коллектор, смешиваются с топливно-воздушной смесью и поступают в цилиндры.

Для того, чтобы топливо не оседало в виде конденсата на стенках коллектора, его внутреннюю поверхность делают шероховатой, вследствие чего в нем создается турбулентность и мельчайшие капли распыленного топлива не конденсируются. Форма самого коллектора всегда ровная, не имеющая угловатых изгибов, что объясняется стремлением изготовителя исключить лишние перепады давления при работе двигателя.

Клапан впускного коллектора

Устройство и принцип действия

В устройстве данного узла немаловажное, практически решающее, значение имеет переключающий клапан. Такой клапан используется только в атмосферных двигателях, поскольку при принудительном наддуве нет необходимости создавать дополнительное давление таким образом. При уже закрытом впускном клапане воздух колеблется с частотой, пропорциональной длине коллектора и оборотам двигателя.

В момент резонанса начинает происходить резонансный наддув, из-за чего воздух во впускные клапаны поступает под увеличенным давлением.

При разной скорости вращения коленчатого вала двигателя воздух по коллектору идет с разной скоростью и положение клапана системы изменения геометрии впускного коллектора тоже разное. Когда двигатель не запущен, шток пневмокамеры, регулирующей положение клапана, выдвинут до конца и коллектор находится в коротком положении. Когда же происходит запуск, то клапан открывается и пропускает разреженный воздух через систему в пневмокамеру, которая втягивает шток, переводя коллектор на длинное положение. Проходя по длинному коллектору, воздух под более высоким давлением поступает в цилиндры и на низких оборотах двигатель работает ровно и уверенно.

Клапан впускного коллектора в системе двигателя

До достижения 4,5 тыс. об/мин клапан так и находится в режиме длинного коллектора, но по достижении электронный блок управления отключает подачу напряжения на клапан и он переходит в закрытое положение, вакуум на воздушную камеру перестает поступать. Чтобы система вернулась в изначальное состояние необходимо высокое давление в пневмокамере спустить, для чего есть на электромагнитном клапане атмосферный штуцер. Когда отключается напряжение, электромагнитный клапан открывает соединение пневмокамеры с атмосферным штуцером и в нее набирается воздух, шток выдвигается.

Электромагнитный клапан состоит из трех штуцеров и электромагнитной катушки.  На разных автомобилях он располагается несколько по-разному, однако, найти его всегда можно около ресивера. Атмосферный клапан закрыт крышечкой, которую нужно иногда снимать для проверки на загрязнение и периодически проверять напряжение на подводящем проводе для диагностики возможных проблем при неровной работе двигателя.

Электромагнитный клапан находится возле ресивера

Ресивер и пневмокамера

Эта важная деталь отвечает за переключение клапана и иногда ее нужно проверять, чтобы не допустить разгерметизации и других нарушений. Внутри цилиндрической емкости находится обратный клапан. Для того, чтобы проверить узел нужно:

• Проверить на наличие дырок и трещин, чтобы не было утечки воздуха;
• Снять трубку от электромагнитного клапана, отсоединить трубку от коллектора и подуть в нее. Воздух должен не проходить, но если втянуть – должен.

Пневмокамера, к которой ресивер имеет прямое отношение, состоит их штока, диафрагмы и пружинки, заключенных в металлический или пластмассовый корпус. Устройство переключения самое слабое во всей цепи. Диафрагма часто изнашивается и поэтому нарушается изменение геометрии впускного коллектора, поэтому стоит уделить ей особое внимание и быть готовым к периодической замене. Для проверки работоспособности системы можно снять вакуумную трубку и вдавить шток клапана. При хорошем состоянии узла шток при отпускании резко выдвигается обратно, входит ровно и не заедает. Далее при вдавленном штоке нужно закрыть пальцем штуцер и при этом первый должен остаться на месте. В случае, если он при закрытом штуцере выходит, порвана диафрагма.

В случае, когда произошло такое нарушение сразу заметны провалы в работе двигателя, рывки и дребезжание, когда их быть не должно вовсе. Также повышаются обороты двигателя на холостых оборотах. Это связано с подсосом воздуха и, как следствие, неправильному соотношению топливо/воздух в системе. Замена пневмокамеры в таком случае неизбежна и обязательна.

В некоторых случаях замена пневмокамеры необходима

Однако, если такая проблема застала вдалеке от дома или магазина, то можно штуцер коллектора заглушить, надев на него загнутый кусочек шланга.

ВАЖНО!!! Нельзя заглушать штуцер, вставив в него зубочистку или что-то подобное.

В таком случае может засосать посторонний предмет в коллектор, что крайне нежелательно. Следующий шаг – утопить шток на камере, зафиксировав его. Так можно ехать сколько угодно без какого-либо вреда, однако, на высоких оборотах динамика будет плохой.

Замена деталей

Чтобы заменить пневмокамеру не понадобится сложных инструментов и долгих манипуляций. Сначала откручивается крепление и снимается шток, после чего снимается камера и ставится новая. Иногда возможно коррозийное разрушение корпуса самой емкости, на предмет чего тоже нужно ее периодически проверять.

Инструменты для клапана: отвертки, ключи и плоскогубцы

Для замены клапана управления заслонками впускного коллектора понадобится набор отверток, плоскогубцы, ключи. На всю работу уйдет не более двадцати минут:

• Сперва откручиваются винты крепления планки, на которой находятся клапаны;
• Устанавливаются новые клапаны;
• Прикручивается вся конструкция на место;
• Измеряется сопротивление – его значение должно быть от 33.2 до 33.3 Ом.

Замена недолгая и простая, поэтому ее можно провести даже во дворе дома, взяв нужные инструменты.

Клапан впускного коллектора в автомобиле

Очень редко случается, что клапаны разрушаются и засоряют обломками коллектор. Обычно это происходит на некачественных двигателях, в следствии перегрева мотора или если сами клапаны были заменены на контрафактный аналог.

Расположение клапана

Заключение

Клапан впускного коллектора – сложная и жизненно важная для двигателя система, которая позволяет ему переключаться на режим более высокой производительности при высоких оборотах и эффективно использовать топливо при низких. Когда двигатель начинает работать неровно и теряется приемистость «на низах», стоит сразу провести простейшую диагностику данного узла, поскольку в нем имеется несколько слабых деталей, чаще остальных дающих сбой. При правильном подходе к диагностике и ремонту автомобиль будет ездить долго и радовать владельца не один десяток лет.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

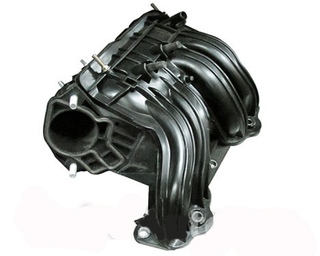

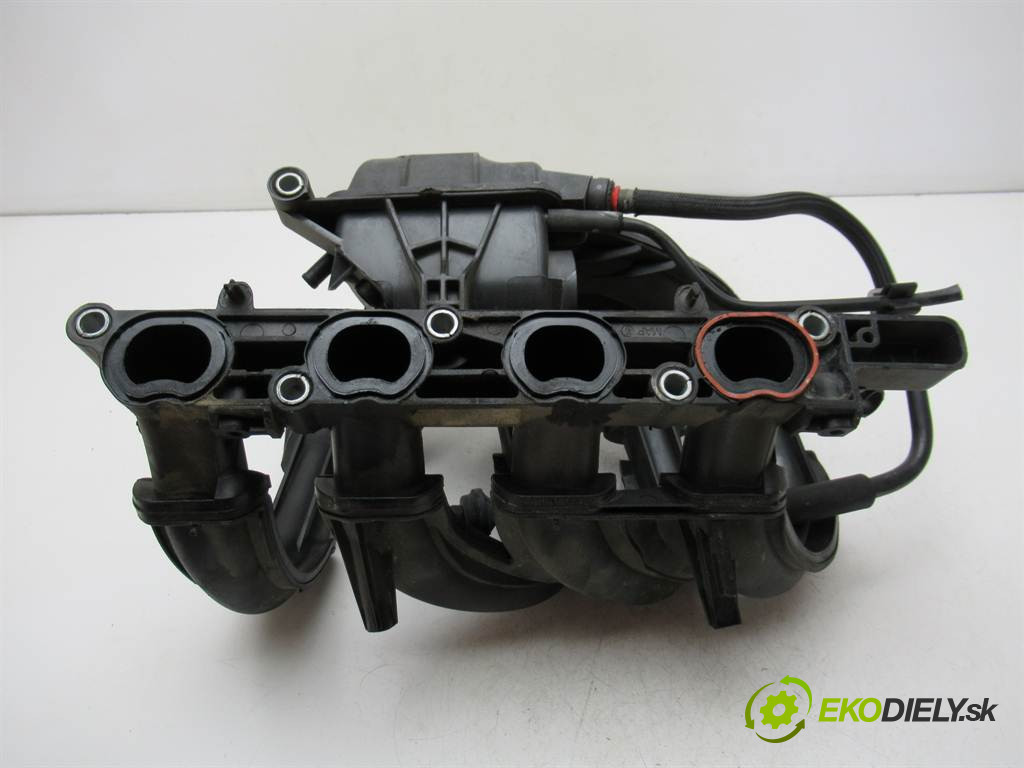

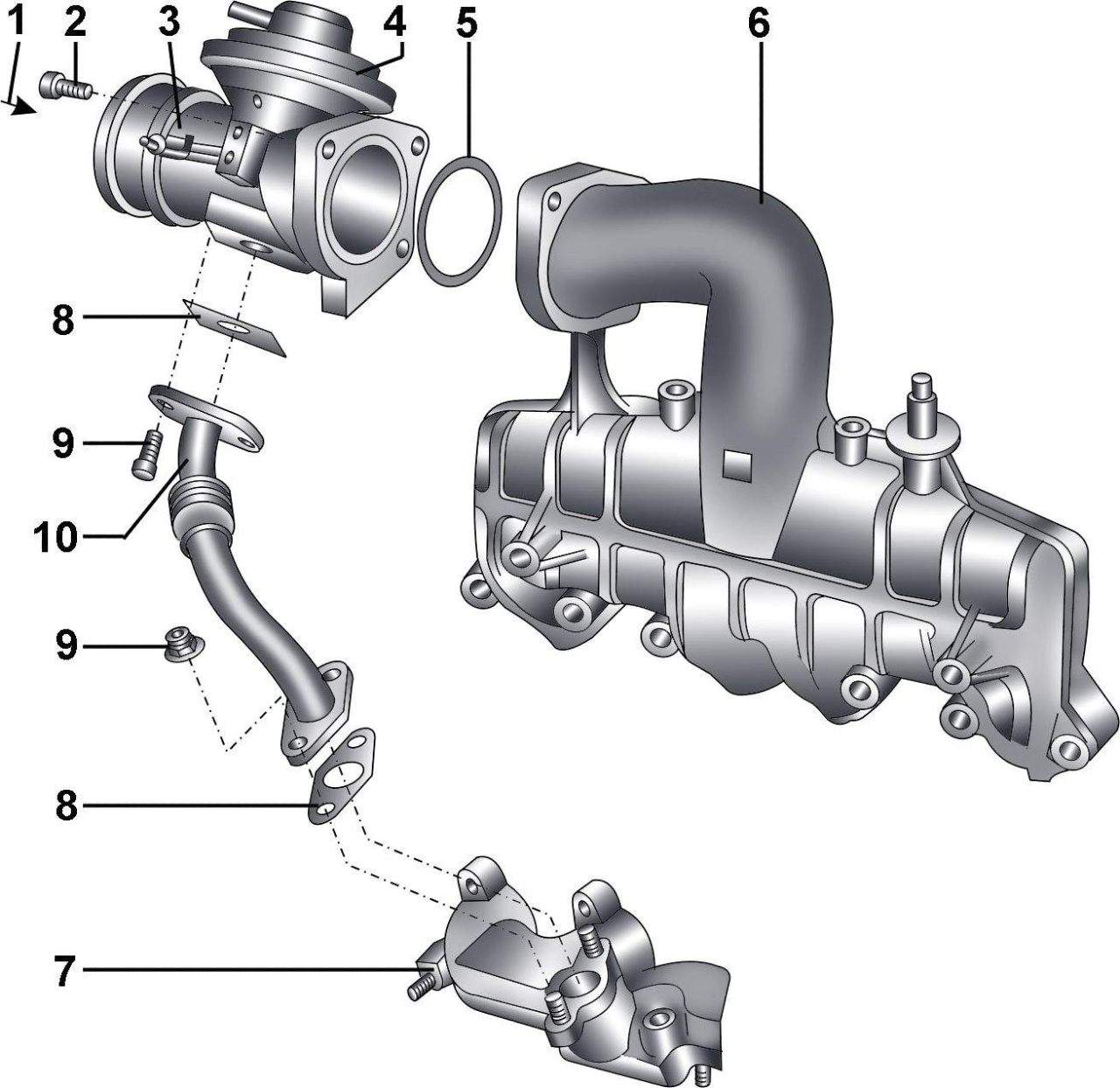

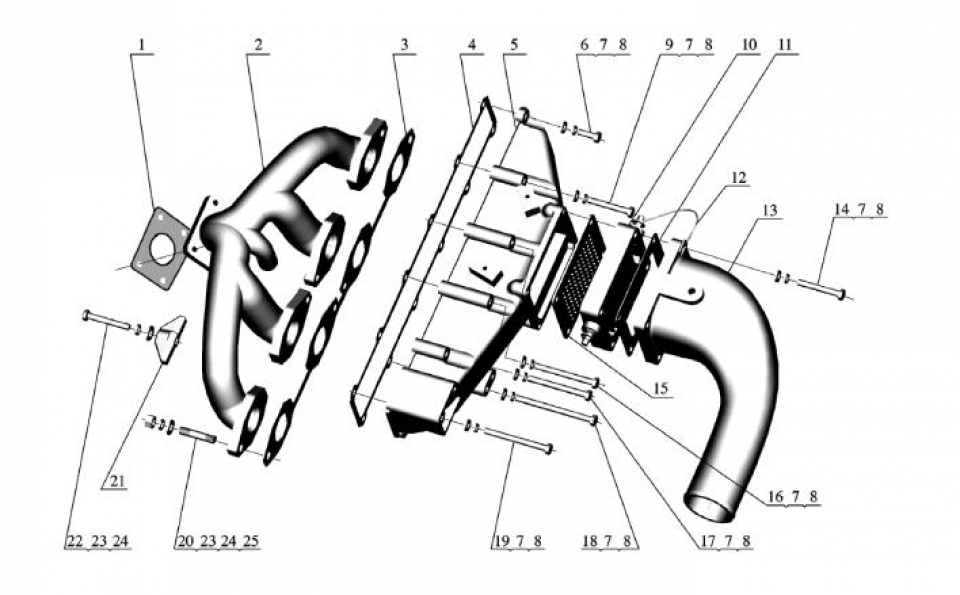

Впускной коллектор

Впускной коллектор может иметь конструкцию, позволяющую работать в определенном диапазоне оборотов мотора. Двухплоскостная конструкция предпочтительна для работы в условиях средних и низких оборотов (приблизительно от двух с половиной до четырех с половиной тысяч оборотов в минуту). Однако, в связи с тем, что в каждый цилиндр попадает горючее только из одной части карбюратора, на высоких оборотах, как правило, развивается невысокая мощность.

Коллектор впускной с открытой камерой дает обычно невысокий крутящий момент. На низких оборотах, это, как правило, связано с проблемами в самом карбюраторе (например, плохо осуществляется подача горючего и происходит его распыление при невысоком воздушном потоке). При этом система впуска хорошо работает на средних и высоких оборотах.

Двухплоскостная конструкция осуществляет жесткую передачу импульсов к диффузору карбюратора. Это способствует увеличению скорости воздуха и, соответственно, повышает точность дозировки и улучшает распыление.

Рассматривая впускной коллектор с одной плоскостью, следует отметить, что за счет большего объема в камере происходит уменьшение большей части интенсивности импульса. На снижение интенсивности воздействует и тот факт, что каждый импульс доходит полностью до всего карбюратора. Эти различия воздействуют на реакцию мотора, обороты, мощность, педаль газа, крутящий момент.

Прежде чем устанавливать впускной коллектор, следует определить то количество оборотов, при котором мотор должен достигать наибольшей мощности. Каждое пространство, контур, каждый поворот в конструкции оказывает влияние на работу карбюратора, а также на свойства потока смеси горючего и воздуха.

Впускной коллектор, имеющий конструкцию с двойной плоскостью, наделен существенно меньшим объемом канала (магистрали) по сравнению с одноплоскостной моделью. Данный объем между клапаном и карбюратором очень важен при перемещении потока смеси в сторону цилиндра. Из-за генерируемого во впускном тракте импульса в процессе открытия клапана и движения поршня вниз в цилиндре, движение потока неравномерно. При жесткой подаче импульса в некоторый момент происходит ускорение перемещения газов через диффузор.

Когда закрыты дроссельные заслонки, за счет воздействия импульса во впускном канале происходит резкое повышение давления в магистрали в системе холостого хода и переходной системы. Это вызывает положительную реакцию на топливный поток на холостом ходу. Эта прямая взаимосвязь между карбюратором и открытием клапана способствует увеличению мощности на низких оборотах и открытой частично дроссельной заслонки.

Однополостной коллектор работает несколько по другому принципу. Когда процесс перемещения импульса во входящем потоке осуществляется в сторону карбюратора, большая часть импульсной интенсивности снижается. Последующее снижение произойдет, когда импульс достигнет карбюратора. В этом случае он (импульс) передаст свою энергию всем четырем камерам, а не к двум, как это происходит в конструкции коллектора с двойной плоскостью. При низких оборотах мотора за счет этой разницы значительно снижается интенсивность импульса. Кроме того, оказывается воздействие на распыление и поток горючего. Таким образом, снижается чувствительность двигателя к движению дроссельной заслонки, а также происходит уменьшение мощности на низких оборотах.

При повышении оборотов уменьшаются проблемы, характерные для однополостного коллектора. На определенном показателе оборотов мотора скорость газов доходит до уровня, при котором происходит стабилизация дозировки распыления и потока горючего посредством усиленного сигнала. На высоких скоростях топливного потока одноплоскостной коллектор с открытой камерой выигрывает по мощности у двухплоскостной конструкции с раздельной камерой.

Варианты реализации системы изменения геометрии впускного коллектора и для чего это нужно

Наиболее эффективной современной технологией, которая позволяет существенно увеличивать мощность ДВС, снижать расходы топлива, уменьшать токсичные выбросы является система изменения геометрии впускного коллектора.

Изменение параметров геометрии коллектора можно добиться в двух случаях:

• при изменении длины самого коллектора впуска;
• при изменении его поперечного сечения.

В некоторых типах ДВС изменение геометрии коллектора происходит одновременно двумя изложенными способами.

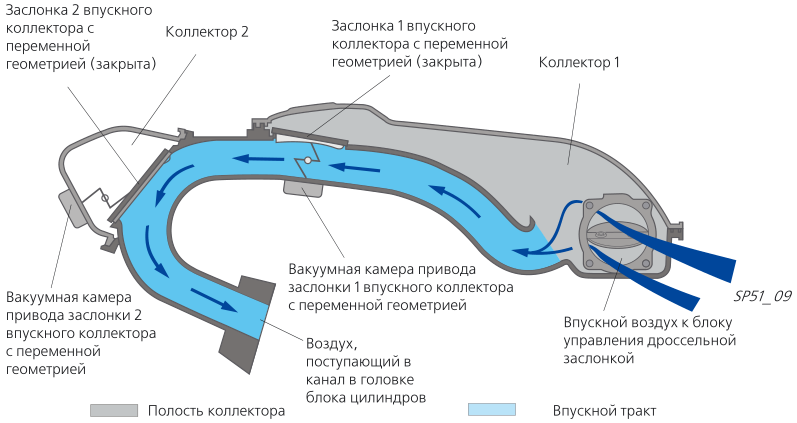

Впускной коллектор с изменением длины

Данный тип коллектора может использоваться на дизельных и бензиновых двигателях, которые обеспечивают эффективное наполнение камеры сгорания входящим воздухом на рабочих оборотах ДВС.

Для того чтобы обеспечить высокий вращающий момент на достаточно низких оборотах двигателя, применяется впускной коллектор максимальной длины. И, наоборот, на высоких оборотах для эффективной работы двигателя применяется впускной коллектор минимальной длины.

Подобные впускные коллекторы применяются в наиболее известных системах изменения геометрии —  DIVA от концерна BMW; VICS и VRIS от компании Mazda; DSI от концерна Ford.

Длина впускного коллектора регулируется за счет регулирующего клапана, который является составным элементом СУД (системы управления двигателем).

Принцип работы

Принцип работы впускного коллектора с изменением длины основан на следующем. Часть воздушной массы, которая остается во впускном коллекторе после закрытия впускных клапанов, производит колебательные движения с частотой, которая прямо пропорциональна длине коллектора и рабочим оборотам ДВС.

В некоторый момент колебания воздушной массы достигают резонансной частоты, что способствует возникновению эффекта нагнетания. Этот процесс получил название резонансный наддув. Открытие клапанов впуска обеспечивает подачу воздуха под высоким давлением в камеру сгорания.

В двигателях надувного типа нет необходимости мудрить с впускным коллектором переменной длины, поскольку подача воздуха обеспечивается турбиной или компрессором. Поэтому в таких двигателях применяется впускной коллектор малой длины, который позволяет уменьшить размеры ДВС, а, следовательно, и его стоимость.

Впускной коллектор с изменением сечения

Впускной коллектор с изменением сечения используется на всех видах ДВС – бензиновых, дизельных, с наддувом.  Увеличение скорости движения воздуха, улучшение образования и сгорания ТВС, а также уменьшение уровня токсичности газов обеспечивается за счет уменьшения поперечного сечения коллекторных каналов.

К наиболее распространенным системам, оснащенным впускным коллектором с изменением сечения относятся: Twin Port от компании Opel; Variable Induction System от концерна Volvo; VIS от компании Toyota; IMRC и CMCV от концерна Ford.

Подобная система имеет центральный впускной канал, который разделяется на два канала для отдельных цилиндров. При этом один из каналов закрывается заслонкой, привод которой выполняет регулятор вакуумного типа или электрический двигатель.

Если нагрузка в системе неполная, заслонки остаются в закрытом состоянии, ТВС или чистый воздух (в зависимости от применяемой системы впрыска) подается в камеры сгорания цилиндров по единственному каналу. Это способствует образованию завихрений, которые улучшают процесс смесеобразования.

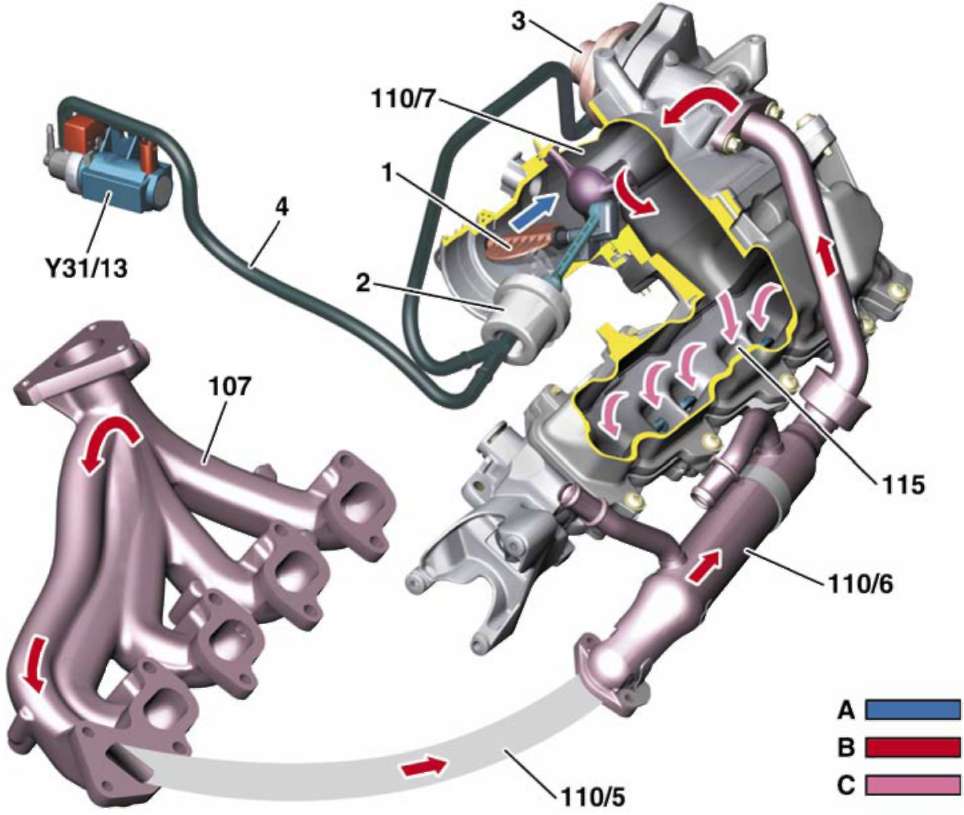

Уменьшение площади сечения впускного коллектора способствует улучшению экономичности ДВС за счет того что система рециркуляции выхлопных (отработавших) газов начинает работать чуть раньше.

Если нагрузка полная, в таком случае заслонки остаются открытыми, благодаря чему происходит максимальная подача ТВС (или воздуха) в камеру сгорания с дальнейшим увеличением мощности ДВС.

Принцип работы

Система изменения геометрии имеет достаточно простой принцип работы. Каждый цилиндр оснащен отдельным каналом на каждый клапан впуска. При этом любой из этих каналов может закрываться специальной заслонкой. Система управления двигателем активизирует работу привода заслонки. В зависимости от нагрузки системы происходит подача соответствующего объема ТВС (или воздуха) в камеру сгорания.

Основным назначением системы является повышение эффективности и экономичности любого ДВС при сохранении заявленной мощности. Подобная система также позволяет сэкономить топливо до 10-15%, если параллельно ей задействовать систему для рециркуляции газов, образованных при сгорании топлива.

Фото и рис.: Nissan, Audi

Впускной и выпускной клапан: описание, характеристика

Главное отличие впускного клапана от выпускного — диаметр тарелки: у впускного она больше. Почему? Потому что всасывание воздуха из атмосферы в цилиндр под действием разрежения происходит с меньшей скоростью, чем выталкивание его из цилиндра поршнем.

Все просто: количество воздуха (или топливовоздушной смеси) — одинаковое, а скорость — разная. Соответственно, там, где скорость ниже, отверстие шире, а закрывающая его тарелка — больше в диаметре.

Все это справедливо для тех клапанных механизмов, где впускных и выпускных клапанов — равное количество — по одному или по два. Впрочем, есть моторы с нечетным количеством клапанов: два впускных + один выпускной или три впускных + два выпускных. Тут все наоборот: диаметр тарелок выпускных клапанов будет больше, чем у впускных, ибо производитель компенсировал низкую скорость всасывания добавлением одного «лишнего» отверстия, а не увеличением диаметра. Подробнее о соотношении клапанов и цилиндров можно прочитать в соответствующей статье.

Второе важное отличие в конструкции клапанов — их рабочая температура. Впускные клапаны работают при 350-500 градусах, а вот выпускным тяжелее — раскаленные отработавшие газы нагревают их до 700-900 градусов. Поэтому, соответственно, выпускные клапаны часто делают более жаропрочными.

Головки (или тарелки) впускного и выпускного клапанов могут быть как одинакового диаметра, так и разного. (на автомобилях устаревших марок с малым перекрытием клапанов) -моё прим. Обычно головку впускного клапана делают большего диаметра для улучшения наполнения цилиндра. Например, размеры клапанов двигателя автомобиля ГАЗ-53А: диаметр головки впускного клапана 47 мм, а выпускного 36 мм. В дизеле КамАЗ-740 диаметр тарелки впускного клапана 51 мм, а выпускного 46 мм. Впускной большой выпускной маленький.

Выпускной клапан двигателя

Выпускной клапан — элемент ГРМ, при открытии которого происходит удаление (выпуск) отработавших газов из камеры сгорания двигателя. Выпуск газов происходит тогда, когда поршень в цилиндре двигателя направляется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ). В процессе работы двигателя выпускные клапаны подвергаются значительным термическим нагрузкам, так как постоянно контактируют с раскаленными отработавшими газами. Головка клапана при работе ДВС может разогреваться в пределах 600-800 градусов.

После окончания такта впуска и сжатия главным требованием в момент возгорания топлива в камере сгорания является максимальная герметичность. Впускной и выпускной клапаны закрыты. Когда поршень принял на себя энергию расширяющихся газов после возгорания топливно-воздушной смеси, из камеры сгорания необходимо удалить эти отработавшие газы. Герметизация камеры на данном этапе уже не нужна. За удаление выхлопных газов в конструкции газораспределительного механизма отвечает выпускной тарельчатый клапан, который размещен в головке блока цилиндров (ГБЦ).

На такте впуска создается разряжение, а на такте выпуска в рабочей камере сгорания двигателя образуется повышенное давление. После сгорания смеси топлива и воздуха отработавшие газы покидают камеру сгорания через открывающийся в нужный момент выпускной клапан. Сила давления позволяет газам с легкостью выйти из рабочей камеры. Этим объясняется меньший размер тарелки выпускного клапана сравнительно с тарелкой впускного клапана. На такте впуска разрежение по своей силе меньше давления на выпуске. Выхлопные газы практически выталкиваются наружу через открытый выпускной клапан.

Эффективная герметизация камеры сгорания стала возможна благодаря использованию тарельчатых клапанов в конструкции ГРМ современных ДВС. Устройство клапана простое, элемент имеет тарелку и стержень. Фаска плавно переходит в стержень, что делает клапан достаточно прочным. Коническая форма перехода заметно снижает сопротивление выхлопных газов при выходе из камеры, а также дополнительно улучшает герметизацию.

Открытие выпускного клапана происходит благодаря полученному усилию от кулачка распределительного вала. Стержень (шток) клапана находится в направляющей втулке клапана, которая запрессована в ГБЦ. Кулачок распредвала нажимает прямо на шток клапана или на рокера, от которого усилие передается на стержень. В ГБЦ также размещено седло клапана. Седло клапана представляет собой углубление, которое по своей форме соответствует верхней части тарелки клапана. Тарелка клапана и седло клапана с филигранной точностью прижимаются друг к другу. Данное решение позволяет обеспечить максимальную герметичность в тот момент, когда закрыты впускной и выпускной клапаны. Главной задачей становится исключить прорыв газов из камеры сгорания.

На верхней части стержня клапана выполнена специальная выточка. Указанная выточка является местом установки «сухаря». Данный «сухарь» представляет собой коническое кольцо, которое разрезано на две равных части. Решение необходимо для крепления тарелки пружины клапана. Если открытие клапана осуществляется за счет «толчка» от кулачка распредвала, то закрытие клапана реализовано посредством усилия пружины клапана. Указанная пружина закрывает клапан, плотно прижимая тарелку к седлу. Дополнительно имеется механизм, который осуществляет проворачивание клапана. Это необходимо для равномерного износа клапана и очистки клапана от нагара.

Выпускной клапан работает в крайне сложных условиях. Отработавшие газы вызывают сильную коррозию выпускных клапанов. Если топливо сгорает в камере не полностью, тогда это может привести к прогару клапана. Регулировка клапанного механизма является важной процедурой в процессе эксплуатации ДВС. Раннее закрытие выпускного клапана может привести к быстрому его прогару.

В процессе эксплуатации любого ДВС тарелка клапана и седло покрываются нагаром. Избежать нагара на клапанах практически не представляется возможным. Наличие нагара вызывает постоянный перегрев выпускного клапана. Рано или поздно опорная поверхность клапана начинает выгорать, что приводит к потере герметичности в камере сгорания. Результатом становится прогрессирующая потеря мощности ДВС, затрудненный пуск и т.д.

Появившиеся от перегрева микротрещины на тарелке клапана постепенно увеличиваются, так как раскаленные газы под давлением начинают прорываться наружу из камеры сгорания. Головка клапана в таких условиях деформируется и далее разрушается. Выход клапана из строя фактически означает полную потерю цилиндром двигателя своей функциональности. После замены обязательно требуется притирка клапана к седлу для максимально точного прилегания. Игнорирование процедуры или некачественное выполнение притирки клапанов приведет к быстрому выходу нового клапана из строя.

Вполне очевидно, что перегрев является серьезной проблемой выпускных клапанов. Для изготовления выпускного клапана используется особая хромоникельмолибденовая сталь. Основой является никель, который повышает устойчивость выпускного клапана к механическому разрушению. Сталь для изготовления клапанов отличается высокой жаропрочностью.

Следующим шагом по снижению термонагруженности выпускного клапана становится его конструкция, которая отличается от устройства впускных клапанов.

Стержень выпускного клапана полый, полость заполнена металлическим натрием. Натрий расплавляется и перетекает внутри стержня клапана, что позволяет улучшить теплообмен и равномерно распределить нагрев.

Выпускной клапан также может иметь дополнительную защиту, которая способна значительно продлить срок службы элемента. Единственным недостатком можно считать конечное удорожание производства детали.

Среди наиболее распространенных способов защиты отмечены:

• лазерное легирование;
• метод плазменно-порошковой наплавки;
• наплавка токами высокой частоты;

Плазменно-порошковая наплавка считается одним из наиболее экономически и практически оправданных решений. Для такой наплавки используют различные металлические порошки, в основе которых лежит кобальт или никель. Технологии нанесения покрытия разные, но главной задачей каждого из указанных способов становится наплавление тонкого слоя защиты на поверхность клапана для повышения износостойкости, устойчивости к появлению коррозионных процессов и механическому разрушению.

Впускной клапан двигателя

Впускной клапан — элемент механизма газораспределения ДВС, который отвечает за пропуск в рабочую камеру сгорания топливно-воздушной смеси или только воздуха (для дизельных ДВС или моторов с непосредственным впрыском). Впускной клапан ГРМ осуществляет открытие доступа в цилиндр двигателя, а затем перекрывает доступ перед тем моментом, когда начнется такт сжатия.

Впускные клапаны изготавливают из особой стали. К такой стали для изготовления клапанов двигателя внутреннего сгорания выдвигаются отдельные требования:

• высокая твердость поверхности;
• достаточная теплопроводность материала;
• узкий коэффициент термического расширения;
• противостояние разъедающему влиянию продуктов сгорания;
• возможность противостоять регулярным динамическим нагрузкам при высоком нагреве;

Дополнительные требования к стали для клапанов предполагают отсутствие эффекта закаливания в момент охлаждения клапана после работы в условиях высоких температур. Это означает, что при остывании сталь не должна становится хрупкой. Данным требованиям на 100% не соответствует ни одна из разработанных сегодня марок стали.

Клапаны ДВС изготавливают из высоколегированных сильхромов, что позволяет указанной детали работать в условиях высочайшего нагрева. Такой подход обеспечил нужную прочность клапана, а также возможность элемента противостоять коррозионным процессам, которые активно прогрессируют в среде его работы при высоких температурах около 600 — 800 °C.

Клапаны размещают под определенным углом (30-45 градусов) по отношению к вертикальной оси. Отличием впускного клапана от выпускного является то, что его тарелка имеет больший диаметр сравнительно с тарелкой выпускного клапана. Такое различие вызвано тем, что момент открытия впускного клапана происходит именно тогда, кода в камере сгорания появляется разрежение. В момент выпуска в цилиндре имеет место повышение давления.

Разрежение в цилиндре на впуске уступает давлению по силе на такте выпуска. Для максимально качественного и полного наполнения рабочей топливно-воздушной смесью на впуске необходимы клапана с большей пропускной способностью. Такая пропускная способность реализована посредством увеличения диаметра тарелки впускного клапана или количества впускных клапанов.

Тарелка впускного клапана со стороны рабочей камеры сгорания плоская, а со стороны распределительного вала получает форму конуса. Данный конус еще называется фаской. В момент закрытия впускного клапана фаска прилегает к седлу клапана, которое также представляет собой коническое отверстие в ГБЦ.

Точность посадки впускного клапана обеспечена благодаря использованию направляющей втулки. В указанную втулку вставляется стержень клапана, а сама втулка называется направляющей клапана. Направляющие клапанов запрессованы в корпус ГБЦ, а также дополнительно зафиксированы посредством стопорного кольца.

Современные силовые агрегаты имеют тенденцию к увеличению количества впускных клапанов на цилиндр для улучшения пропускной способности, повышения эффективности наполнения цилиндра рабочей топливно-воздушной смесью и улучшения мощностных и других характеристик ДВС.

Клапан получает внутреннюю и наружную пружины. Данные цилиндрические пружины закрепляют на стержне клапана. Открытие впускного клапана на такте впуска становится возможным благодаря тому, что усилие от кулачка распределительного вала передается на рокера (толкатель). Конструкция современных ДВС подразумевает прямое воздействие кулачка распредвала на клапан. Пружины клапана плотно закрывают (прижимают) клапан обратно после того, как рокер сбегает с толкателя или стержень клапана прекращает контактировать с кулачком распредвала.

Между распределительным валом (его кулачком) и стержнем клапана (его торцевой частью) имеется конструктивный зазор. Такой зазор (может находиться на отметке 0,3-0,05 мм) создан для компенсации теплового расширения впускного клапана.

Открытие и закрытие впускных клапанов в четко определенный момент становится возможным благодаря угловому положению распредвала, которое в точности совпадает с аналогичным положением коленчатого вала ДВС. Получается, положение распредвала в момент открытия впускных клапанов строго соответствует положению коленвала. Конструкции двигателей могут отличаться, количество распредвалов может быть разным.

Впускной клапан начинает приоткрываться немного раньше того момента, когда поршень окажется в ВМТ (высшая мертвая точка). Это означает, что в самом начале такта впуска (когда поршень начинает опускаться вниз), впускной клапан уже немного открыт. Такое решение называется опережением открытия клапана. Различные модели силовых агрегатов имеют разное опережение, а рамки колебаний находятся в пределах от 5-и до 30-и градусов.

Закрытие впускного клапана осуществляется с небольшой задержкой. Клапан закрывается в тот момент, когда поршень в цилиндре оказывается в нижней мертвой точке и далее начинается движение вверх. Цилиндр продолжает наполняться и после начала движения поршня вверх. Такое явление происходит в результате инерционного движения во впускном коллекторе.

Основными неисправностями, которые напрямую связаны с клапанами ДВС, являются: загибание клапанов, зарастание клапанов нагаром и прогар клапана. Загибание клапанов чаще всего происходит по причине обрыва ремня ГРМ. Не менее часто гнет клапана и при неправильно выставленных метках в процессе замены приводного ремня ГРМ. Менять ремень ГРМ и выставлять метки на шкивах распредвала и коленвала нужно с повышенным вниманием.

Неисправностью клапанного механизма становится образование нагара на впускных и выпускных клапанах, что проявляется в повышенном шуме в процессе работы и падении мощности ДВС. Характерно появление металлического стука в области клапанной крышки на ГБЦ, а также проблемы с клапанами выявляют по хлопкам во впускном и выпускном коллекторе.

Нагар на клапанах и седлах не позволяет элементам плотно прилегать друг к другу, что ведет к потере необходимого показателя компрессии в двигателе. Снижение компрессии означает потерю мощности ДВС. Сильный нагар также приводит к перегреву и прогару клапана.

Неисправность пружин клапана может привести к деформации ГБЦ и заеданию стержня в направляющей клапана. Неправильный тепловой зазор между рычагом и стержнем приводит к сильному стуку клапанов. В таком случае необходимо немедленно заниматься выставлением требуемого производителем теплового зазора. Автолюбители называют эту процедуру регулировкой клапанов. Регулировать клапана нужно с определенной периодичностью в процессе эксплуатации мотора, а также если указанная возможность отрегулировать клапана двигателя изначально предусмотрена конструктивно.

Впускной клапан

Впускной клапан газораспределительного механизма открывает доступ в цилиндр топливо-воздушной смеси и прекращает доступ перед началом такта сжатия. В случае с дизельным двигателем клапан пропускает в камеру сгорания только воздух.

При обрыве ремня ГРМ впускные клапана «зависают», так как распредвал перестает вращаться. Тарелки клапанов, оказавшихся открытыми, ударяются о поверхность цилиндра

Клапана располагаются под углом от 30 до 45 градусов относительно вертикальной оси. Тарелка впускного клапана больше, чем у выпускного. Разница обусловлена тем, что в момент открытия впускного клапана в камере сгорания образуется разрежение, а в момент выпуска — повышенное давление. Сила разрежения ниже силы давления, поэтому для впуска требуются клапана с большей поверхностью головки, чтобы обеспечить пропускание необходимого объема топливо-воздушной смеси.

Устройство впускного клапана

Состоит клапан из тарелки и стержня. Плоская со стороны камеры сгорания тарелка впускного клапана имеет конусную форму со стороны распредвала (фаску). При полном закрытии она плотно прилегает к «седлу» (коническому отверстию) в головке блока цилиндров. Точную посадку впускного клапана обеспечивает направляющая втулка, в которой перемещается стержень клапана. Она запрессована в корпус головки блока цилиндров и зафиксирована стопорным кольцом.

Современная тенденция в конструировании ГРМ — увеличение количества впускных клапанов на один цилиндр. Это позволяет увеличить пропускную способность цилиндра и повысить мощность двигателя

Впускной клапан имеет внутреннюю и наружную цилиндрические пружины, которые крепятся на стержне клапана.

В действие впускной клапан приводится рычагом (рокером) от кулачка распределительного вала, или, в большинстве современных двигателей непосредственно давлением кулачка. Пружина обеспечивает постоянный контакт стержня впускного клапана с концом рокера или с кулачком.

Между кулачком распределительного вала и торцом стержня клапана конструктивно закладывается зазор. Это дает возможность компенсировать тепловое расширение впускного клапана. Величина такого зазора составляет 0,3-0,05 мм.

Принцип работы впускного клапана

Своевременное открытие и закрытие впускного клапана обеспечивает угловое положение распределительного вала, точно синхронизированного с таким же угловым положением коленчатого вала. То есть, угловое положение одного строго соответствует определенному угловому положению другого.

В зависимости от модели двигателя, впускных клапанов может быть и несколько на один цилиндр.

Для радикального изменения опережения открытия клапанов необходимо приобрести комплект спортивных распредвалов

Прежде, чем поршень достигнет высшей мертвой точки, начинает открываться впускной клапан — то есть, при такте впуска, к началу движения поршня вниз, клапан уже приоткрыт. Для разных моделей двигателей существует свое опережение открытия клапана. Пределы колебаний составляют 5-30 градусов.

А вот закрытие впускного клапана происходит с некоторой задержкой, после того как поршень достигает нижней мертвой точки и начинает движение вверх. Заполнение цилиндра продолжается даже после начала движения. Это происходит вследствие инерции во впускном коллекторе.

Характерные поломки впускных клапанов

Безусловно, самой распространенной поломкой клапанов необходимо признать их загибание в результате обрыва ремня ГРМ. То же самое может произойти и без обрыва, если заменой ремня занимался непрофессионал, ошибочно выставивший метки на шкивах коленвала и распредвала (или распредвалов). Особенно опасны обрывы для современных сложных двигателей, оснащенных механизмом изменяемых фаз газораспределения и прочими высокотехнологичными системами.

Еще одна распространенная неисправность клапанного механизма зарастание впускных и выпускных клапанов нагаром. Как правило, определить проблему можно на достаточно ранней стадии по снижению мощности и хлопкам во впускном и выпускном трубопроводах, металлическому стуку в головке блока цилиндров и падению мощности двигателя.

Отложение нагара на седлах и клапанах препятствует их плотному прилеганию и уменьшает компрессию. Вследствие этого уменьшается и мощность двигателя. Поломки пружин могут вызвать неплотное прилегание клапана к седлу и приводить к деформации головки блока цилиндров, образованию раковин или заеданию стержня. Большой тепловой зазор между рычагом и стержнем клапана также ведет к появлению резкого металлического стука и падению мощности двигателя.

Материалы для производства клапанов

Для изготовления впускных клапанов используется хромистая сталь, обладающая стойкостью против коррозии в газовых средах при температурах свыше 550 °C. Этот вид стали достаточно хрупок.

Впускные и выпускные клапаны автомобильных двигателей имеют тарельчатую форму. Клапан открывается под действием клапанного механизма, управляемого эксцентриковым кулачком. Работа кулачка синхронизирована с положением поршня и периодом вращения коленчатого вала.

В связи с этим они изготавливаются из более стойких материалов, чем впускные клапаны, и соответственно стоят дороже.

Направляющая втулка клапана расположена соосно с седлом клапана, так чтобы между рабочей фаской клапана и седлом обеспечивался герметичный газонепроницаемый контакт. Рабочая фаска клапана и седло скошены под углом 30° или 45°. Это номинальные значения угла фаски. Фактические значения могут на один-два градуса отличаться от номинальных. Клапаны и седла клапанов, используемые в большинстве двигателей, имеют номинальный угол фаски, равный 45°. Клапан прижимается к седлу под действием пружины. Пружина удерживается на стержне клапана (некоторые автомеханики называют его штоком клапана) опорной тарелкой пружины, которая, в свою очередь, контрится на стержне клапана замком (сухариками). Для демонтажа клапана необходимо сжать пружину и снять сухарики. После этого можно снять пружину, манжету, и вынуть клапан из головки.

Всесторонние испытания показали, что между различными геометрическими параметрами клапанов существуют оптимальные соотношения. В двигателях с цилиндрами внутренним диаметром от 3 до 8 дюймов (от 80 до 200 мм) для впускного клапана оптимальным будет диаметр головки, составляющий приблизительно 45% внутреннего диаметра цилиндра. Оптимальный диаметр головки выпускного клапана составляет примерно 38% внутреннего диаметра цилиндра. Впускной клапан должен быть больше по размеру, чем выпускной, чтобы пропускать ту же массу газа. Больший по размеру впускной клапан управляет низкоскоростным потоком разреженного газа. В то же время выпускной клапан управляет высокоскоростным потоком сжатого газа. С таким потоком в состоянии справиться клапан меньшего размера. Вследствие этого диаметр головки выпускного клапана составляет примерно 85% диаметра головки впускного клапана. Для нормального функционирования диаметр головки клапана должен составлять приблизительно 115% диаметра клапанного окна. Клапан должен быть достаточно большим, чтобы перекрывать окно. Высота подъема клапана над седлом составляет примерно 25% диаметра головки.

Конструкции клапанов автомобиля

Головки клапанов авто (автомеханики часто называют их тарелками) могут иметь различную конструкцию, они могут быть как жесткими, так и эластичными. Жесткая головка обладает высокой прочностью, сохраняет форму и обладает высокой теплопроводностью. Она также отличается более высокой износоустойчивостью. Эластичная головка, в свою очередь, способна приспосабливаться к форме седла. Поэтому эластичный клапан надежно запечатывает окно, но перегревается, а изгибы при посадке в седло, когда клапан адаптируется к его форме, могут привести к его разрушению. В конструкции клапанов широко используется головка, над лицевой поверхностью которой выступает небольшая шляпка. Такой клапан обладает достаточно небольшим весом, высокой прочностью и теплопередачей, и чуть более высокой ценой. Эластичные головки чаще встречаются у впускных клапанов, а жесткие — у выпускных.

Попадание холодного воздуха на горячие выпускные клапаны сразу после остановки двигателя может привести к серьезным повреждениям клапанов. В двигателях, оснащенных выпускными коллекторными головками и/или прямоточными глушителями, холодному воздуху открыт прямой доступ к выпускным клапанам. Резкое охлаждение может вызвать коробление и/или образование трещин в клапане. В холодную ветреную погоду, когда ветер вдувает холодный наружный воздух прямо в систему выпуска отработавших газов, такие условия — не редкость. Противоточные глушители с длинными выхлопными трубами и каталитическим нейтрализатором отработавших газов снижают опасность возникновения такой ситуации.

Материалы из которых изготавливаются клапаны

Сплавы, материалы из которых изготавливаются выпускные клапаны автомобиля, состоят главным образом из хрома, обеспечивающего высокую жаростойкость, с небольшими добавками никеля, марганца и азотных соединений. Если требуется придать клапану особые характеристики, то он подвергается термообработке. Если конструкция клапана из однородного материала не может обеспечить необходимую прочность и жаростойкость, то его изготавливают сварным — из двух различных материалов. После обработки место соединения частей клапана невозможно различить. Головки клапанов изготавливаются из специальных сплавов, обладающих жаростойкостью, прочностью, коррозионной стойкостью, стойкостью к воздействию окиси свинца и высокой твердостью. Головки привариваются к стержням, изготовленным из материалов, обладающих высокой износостойкостью. В клапанах, предназначенных для работы в особо тяжелых условиях, на рабочую фаску головки и верхушку стержня впускного клапана автомобиля направляются твердосплавные материалы типа стеллита. Стеллит представляет собой сплав никеля, хрома и вольфрама и является немагнитным материалом. В тех случаях, когда необходимо повысить коррозионную стойкость, клапан алитируется. Алитирование рабочей фаски снижает ее износ при использовании неэтилированного бензина. На поверхности клапана формируется пленка окиси алюминия, предотвращающая приваривание стальной фаски клапана к чугунному седлу.

Клапаны с полым стержнем и деформацией седла

В некоторых типах особо мощных двигателей используются выпускные клапаны с полым стержнем, заполненным металлическим натрием. Натрий при нагреве клапана до рабочей температуры расплавляется, превращаясь в жидкость. Этот расплав плещется в канале стержня и отводит тепло от головки клапана в стержень. Далее тепло передается через направляющую втулку клапана и поглощается системой охлаждения. Монолитная конструкция впускного и выпускного клапана при правильном выборе материалов обеспечивает, как правило, хорошие эксплуатационные характеристики автомобильных двигателей.

Клапан прижимается к седлу рабочей фаской, герметично закрывая камеру сгорания. Седло обычно формируется как элемент конструкции в отливке чугунной головки блока цилиндров — такое седло называется встроенным седлом. Седла обычно подвергаются индукционной закалке, чтобы можно было использовать неэтилированный бензин. Это обеспечивает замедление износа седел в процессе эксплуатации двигателя. В процессе износа седла клапан все глубже садится в него — утапливается. В тех случаях, когда коррозионная стойкость и износостойкость должны быть особенно высокими, всегда используются вставные седла. В алюминиевых головках седла и направляющие втулки клапанов — только вставные. Необходимо отметить, что в алюминиевых головках рабочая температура седел выпускных клапанов на 180°Ф (100°С) ниже, чем в чугунных. Вставные седла используются в качестве спасительной меры при восстановлении сильно поврежденных встроенных седел клапанов.

Деформация седла является основной причиной преждевременного выхода из строя клапанов. Деформация седла клапана может быть обратимой — как результат воздействия высокой температуры и давления, или необратимой — как результат действия внутренних механических напряжений. Механическое напряжение — это сила, действующая на тело, которая стремится изменить его форму.

3 Признаки утечки через прокладку впускного коллектора (и стоимость замены в 2021 г.)

Последнее обновление 10 января 2020 г.

Компоненты двигателя имеют прокладки, которые помещаются между ними перед сборкой. Эти прокладки действуют как уплотнение между компонентами, поэтому они могут выполнять свою работу должным образом. Вы обнаружите, что прокладки обычно изготавливаются из металла, резины, бумаги или всех трех вместе взятых.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Из всех прокладок двигателя прокладка впускного коллектора имеет решающее значение для поддержания работоспособности двигателя. Если именно эта прокладка начнет протекать, это будет проблемой для вашего автомобиля.

Вот почему вам необходимо узнать, каковы симптомы утечки во впускном коллекторе. Как только вы это узнаете, вы можете приступить к устранению проблемы, не теряя больше времени.

Однако вам следует воспользоваться возможностью, чтобы узнать о том, как работает прокладка впускного коллектора, прежде чем вы начнете диагностировать ее как потенциальную утечку.Таким образом, вы не перепутаете симптомы автомобиля с другой потенциальной проблемой, которая может возникнуть.

Что такое прокладка впускного коллектора?

Прокладка (и) впускного коллектора находится между головкой блока цилиндров и впускным коллектором. Его основная цель — предотвратить утечку охлаждающей жидкости, масла или воздуха.

Из-за постоянного расширения и сжатия из-за изменений температуры, загрязнения охлаждающей жидкости и масла, а также постоянного потока всасываемого воздуха прокладки впускного коллектора могут медленно выходить из строя и в конечном итоге доходить до того состояния, когда они ухудшаются настолько, что вызывают утечку.

В случае утечки прокладку следует заменить как можно скорее, чтобы избежать возможного повреждения двигателя или возможного застревания.

Верхние 3 признака утечки через прокладку впускного коллектора

№ 1 — Утечка охлаждающей жидкости двигателя

Охлаждающая жидкость двигателя закрыта прокладкой впускного коллектора в двигателе. Если повредить уплотнение, вся охлаждающая жидкость под давлением, которую оно сдерживает, может просочиться через него.

Часто внутри охлаждающей жидкости есть мусор и грязь, что создает еще больше проблем.Если мусор будет достаточно толстым, это вызовет больший износ поверхностей. Мало того, негерметичная охлаждающая жидкость также приведет к попаданию воздуха извне в двигатель через уплотнение.

Каждый раз, когда присутствует кислород, он резко увеличивает количество образующейся коррозии. Это приведет к еще большему повреждению поверхности.

См. Также: Симптомы неисправного датчика температуры охлаждающей жидкости

# 2 — перегретый двигатель

Если охлаждающая жидкость продолжает протекать, это в конечном итоге приведет к перегреву двигателя. Но в некоторых случаях двигатель все равно может перегреться, даже если охлаждающая жидкость не протекает. Иногда охлаждающая жидкость будет вытекать из прокладки впускного коллектора и попадать прямо во впускной коллектор, вызывая перегрев двигателя.

Снаружи вы не увидите никаких признаков утечки. Единственный способ узнать об этом — это когда двигатель начнет перегреваться и датчик температуры на приборной панели поднимется до высокого уровня. Затем вы можете исследовать и определить, является ли это проблемой.Если да, то сразу почините в автомагазине.

# 3 — Это повлияет на соотношение воздуха и топлива.

Воздух и топливо необходимо смешивать точно по мере поступления во впускной коллектор. Это обеспечивает правильное сгорание в двигателе. Но если бы произошло изменение уровня воздуха или топлива в этой смеси, это оказало бы отрицательное влияние на производительность двигателя.

Следовательно, если у вас возникнет утечка из-за поврежденной прокладки впускного коллектора, во впускной коллектор может попасть больше воздуха, что приведет к несбалансированному соотношению воздух / топливо. Как только это произойдет, обычно проявляются резкий холостой ход и многочисленные пропуски зажигания.

Если вы испытываете эти симптомы, он может не сказать вам, где именно проблема во впускном коллекторе, но вы, по крайней мере, будете знать, что вам нужно проверить это.

Стоимость замены прокладки впускного коллектора

Прокладка впускного коллектора, возможно, является самой дорогой прокладкой в ​​автомобиле из-за требований к долговечности и уникальной формы. Новая прокладка на замену, скорее всего, обойдется вам в сумму от 50 до 120 долларов, что не так уж и плохо.

Но дорогой частью будет работа, необходимая для ее замены, поскольку до нее нелегко добраться. Затраты на рабочую силу для замены прокладки впускного коллектора обойдутся вам примерно в 250-500 долларов. Это число может быть даже выше для спортивных автомобилей и автомобилей класса люкс.

В целом, вы можете рассчитывать заплатить от 300 до 620 долларов за полную стоимость замены прокладки впускного коллектора.

Поиск и устранение неисправностей утечки во впускном коллекторе

Если на двигателях есть алюминиевые головки блока цилиндров, можно ожидать появления коррозии около отверстий для охлаждающей жидкости.Под уплотнительной кромкой прокладки впускного коллектора находится пластик, который также может разъедаться.

Если вы видите это, значит, уплотнение не удерживается и будет подвержено утечкам. В результате в этом случае прокладка не будет причиной утечки.

Тестирование на утечку во впускном коллекторе не должно выполняться начинающими механиками, и в большинстве случаев вы должны позволить профессионалу справиться с этим. Тем не менее, вот общие процессы.

Проверка утечки охлаждающей жидкости

Если охлаждающая жидкость протекает с внешней стороны прокладки, вы можете увидеть это собственными глазами.Но если есть внутренние утечки, из-за которых охлаждающая жидкость попадает в масло или камеру сгорания, вы не сможете их легко обнаружить.

Вам нужно полностью проверить свою систему. Начните с проверки масла на предмет пенообразования или других загрязнений. Вам также следует извлечь коды, чтобы точно знать, с чем вы имеете дело.

Если коды относятся к датчику кислорода или эффективности, то это означает, что охлаждающая жидкость попала в камеру сгорания.Поскольку фосфаты обнаруживаются в охлаждающей жидкости вместе с другими химическими веществами, это приведет к повреждению каталитического нейтрализатора и датчика кислорода.

Если у вас двигатель V8 или V6, вы можете использовать коды, чтобы выяснить, в каком банке есть утечка. Любые большие утечки, которые есть в бегунке, могут дать вам код пропуска зажигания. Если вы испытываете эту проблему в течение длительного периода времени, отключите все свечи зажигания в автомобиле.

Посмотрите, нет ли на электродах мелово-белых отложений, потому что это следы от охлаждающей жидкости.Следуя этим методам, это поможет вам определить, откуда исходит утечка, и нужно ли провести дополнительные тесты, такие как проверки утечки или проверки сжатия.

Тестирование на утечку воздуха

Проблема с регулировкой подачи топлива может возникнуть, если во впускном коллекторе есть минимальная утечка. Если вы просто используете глаза и уши, чтобы найти утечку, это займет очень много времени.

Всякий раз, когда воздух просачивается через впускной коллектор, воздух будет засасываться, а не выталкиваться. Все, что находится в воздухе, будет нарушать смесь топлива и воздуха, что повлияет на систему выбросов и систему двигателя.

Если у вас есть дымовая машина, то множественные утечки можно диагностировать за более короткое время. Эта машина делает это за счет того, что во впускном коллекторе создается давление, при этом пар и дым попадают в систему. Итак, если утечка действительно существует, дым будет вытянут.

Найдите вакуумный порт и прикрепите к нему дымовую машину, как если бы усилитель тормозов был подключен к линии подачи. Убедитесь, что у вас есть заглушка подходящего размера при блокировке корпуса дроссельной заслонки. Вы также захотите, чтобы система PCV была заблокирована.

Если из системы PCV или масляного фильтра выходит дым и двигатель не пропускает зажигание, это, вероятно, означает наличие трещины или утечки под впускным коллектором. Это также может означать, что уплотнения клапана или направляющие слишком изношены.

Лучшее соотношение цены и качества впускного коллектора — Отличные предложения на впускной коллектор от глобальных продавцов впускного коллектора

Отличная новость !!! Для впускного коллектора вы находитесь в правильном месте.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя часть впускного коллектора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели впускной коллектор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в впускном коллекторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Впускной коллектор по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Установить впускной коллектор

Edelbrock производит правильную легальную замену впускного коллектора Performer с системой рециркуляции отработавших газов для нашего карбюраторного Camaro ’87 Q-jet.Начиная с 87-го года и позже, инженеры Chevy изменили угол поворота четырех средних болтов (стрелки) по сравнению с более ранними головками малых блоков.

Если это ваша первая попытка работы с маленьким блоком последней модели со всеми его шлангами и проводами, лучше всего пометить каждый шланг. Chevy включает в себя схему вакуумного шланга под капотом, но если у вас ее нет, лучше составить свою собственную.Слейте охлаждающую жидкость, отсоедините верхние шланги радиатора и нагревателя и дерните корпус термостата.

Электрические соединения просты, потому что Chevy спроектировала их так, чтобы они подключались только в одном направлении. Вы не можете облажаться. Но будьте осторожны, отключая их — после многих лет эксплуатации они становятся очень хрупкими и могут легко сломаться.В нашем случае к впускному коллектору подключено несколько датчиков. Возможно, лучше будет записать здесь все, что вам нужно. Это подключение внешней катушки для системы зажигания с малым конденсатором HEI.

Потяните за крышку распределителя и толкайте двигатель, пока ротор не будет направлен прямо вперед. С помощью Sharpie отметьте положение ротора относительно корпуса распределителя.Снимите прижимной зажим распределителя и потяните распределитель. Обратите внимание, что при выходе распределителя ротор будет вращаться примерно на 20 градусов против часовой стрелки.

Отсоедините все датчики и вакуумные линии от Q-жиклера, снимите топливопровод, отсоедините рычаг и отложите его в сторону. Снимите все четыре болта, удерживающих карбюратор, и дерните карбюратор.

Мы использовали магазинный пылесос, чтобы избавиться от грязи, попавшей во впускной коллектор, чтобы этот мусор не попал в двигатель, когда мы потянули впускной коллектор. Не забудьте прикрыть отверстия карбюратора и распределителя парой тряпок.

Снимите все 12 болтов впускного коллектора и осторожно подденьте длинной отверткой, чтобы ослабить впускное отверстие в верхней части двигателя.Если вам нужно очень сильно поддеть, еще раз проверьте, что вы сняли все болты впускного отверстия. Тщательно очистите уплотнительные поверхности впускного коллектора скребком для прокладок, как указано выше.

Снимите фитинги шланга обогревателя с всасывающего отверстия, если вы планируете использовать их повторно. Наша оригинальная фурнитура была потрачена впустую, поэтому мы приобрели новые в Kragen Auto.

У нашего воздухозаборника был этот быстроразъемный воздушный штуцер, подключенный к воздухозаборнику для подключения 1/2 дюйма водопровода к нагревателю. Мы заменили его на латунную втулку и латунный ниппель 1/2 дюйма из местного хозяйственного магазина.

Тим выбрал набор прочных прокладок впускного коллектора Detroit Gasket.Он использовал герметик для прокладок Permatex с обеих сторон прокладок перед установкой их на головки.

Установив обе прокладки на свои места, Тим использовал силикон Permatex на передней и задней стенках из фарфора вместо резиновых торцевых уплотнений, которые могут соскользнуть с места. Обязательно подложите немного силикона под концы прокладок в местах их соприкосновения с фарфоровой стенкой.

Осторожно поместите воздухозаборник на головки и совместите все отверстия для болтов. Перед затяжкой завинтите все болты. Затяните болты по кругу, двигаясь от центра к краю. Спецификация крутящего момента Edelbrock составляет 25 фунт-футов.

Замените распределитель, начав с ротора, расположенного на 20 градусов против часовой стрелки прямо вперед, точно так же, как он вышел.Если повезет, заглянет дистрибьютор; в противном случае вам, возможно, придется использовать длинную шлицевую отвертку, чтобы немного сдвинуть привод масляного насоса, чтобы распределитель упал внутрь. Подсоедините все электрические соединения и соединения датчиков.

Замените клапан рециркуляции ОГ и карбюратор и обязательно подсоедините все фитинги.Обязательно используйте прокладку основания карбюратора OEM-типа. Некоторые универсальные базовые прокладки не имеют такой уплотнительной поверхности, как оригиналы. Сравните вашу прокладку с оригинальной и с новым коллектором. Также не забудьте подключить дроссельную заслонку.

Тим также установил новую крышку распределителя и ротор ACCEL, так как на оригиналах они проехали более 150 000 миль и были немного неровными.Затем запустите двигатель и проверьте, нет ли утечек топлива и вакуума. Это хорошее время, чтобы перепроверить все болты и фитинги.

Двигатели поздних моделей требуют, чтобы распределитель был отключен от компьютера для установки начального времени. Заводские характеристики этого Camaro — это 0 градусов, но мы подняли его до 6 градусов, чтобы двигатель стал немного сильнее внизу.Подключите распределитель и установите воздухоочиститель, и все готово.

Подключение впускного коллектора своими руками — журнал Import Tuner

Бензиновые двигатели сжигают смесь топлива и воздуха. Чтобы создать мощность, ваш двигатель должен поддерживать хорошее количество и скорость воздушного / топливного заряда в камере сгорания. Думайте о двигателе как о воздушном насосе. Чем эффективнее ваш двигатель может закачивать воздух в выхлопную трубу и так же быстро выводить его через выхлопную трубу, тем больше мощности может быть создано.Для этого компоненты вторичного рынка, такие как качественные головки цилиндров и выхлопные трубы с высокой пропускной способностью, улучшают дыхание и улучшают производительность.

Перфорирование и полировка впускного коллектора двигателя — важный шаг в оптимизации его характеристик, особенно если он модифицирован. Спросите любого уважаемого главного носильщика и / или производителя двигателей о ключевом ингредиенте портирования, и есть вероятность, что 9 из 10 скажут вам, что портирование меньше предложений больше. Для любителей самостоятельного портирования мы рекомендуем согласование портов.Это означает, что только отверстия на концах направляющих на впускном коллекторе не совпадают с отверстиями портов на головке цилиндров. Получающееся несоответствие вызывает скопление воздушно-топливной смеси по мере ее продвижения к впускному клапану, что снижает скорость воздушного потока.

Основная цель — не делать порт в форме воздушного шара. Выпуклость замедляет воздушный поток (поперечное сечение становится больше), и это приводит к тому, что воздушный поток «накапливается» позади замедленного потока и вызывает турбулентность, которая вредна для хорошего потока.При небольшом планировании, надлежащих инструментах и ​​некотором терпении рядовой домашний мастер может устранить эту затор, сопоставив отверстия (подгонку прокладки) впускного коллектора, чтобы вашему двигателю стало легче дышать!

Основными инструментами для переноски в домашних условиях являются пневматический или электрический шлифовальный станок, твердосплавные насадки, длинный хвостовик, абразивные материалы, шлифовальные / картриджные валки и лепестковые шлифовальные круги, которые вы можете приобрести в местном магазине промышленного оборудования.

1. Наденьте защитные очки и дыхательную маску; летящая металлическая стружка может легко попасть в глаза или попасть в легкие.

2. При снятом впускном коллекторе используйте прокладку коллектора, чтобы определить, где и сколько отверстий в коллекторе. Поместите прокладку на поверхность, которая соприкасается с двигателем. Материал между краем отверстий на прокладке и краем отверстий на коллекторе — это то, что необходимо удалить.

Отметьте область, которую необходимо удалить, используя прокладку в качестве направляющей, чтобы исключить вероятность перегиба.Всегда возвращайтесь к использованию впускной прокладки для определения размеров; сделайте горизонтальные и вертикальные измерения с помощью штангенциркуля, чтобы убедиться, что все порты безупречны.

3. Установите воздушный измельчитель на 40 фунтов на квадратный дюйм, удалите излишки материала и откройте порты. Последовательно перемещайте коронку из карбида алюминия по краю порта, стараясь не удалить материал, который покрыт самой прокладкой.

4. Зачистите края отверстия после удаления материала с помощью шлифовальных валков с зернистостью 80.Сгладьте края отверстия в коллекторе, чтобы воздух проходил плавно и постепенно. Осмотрите впускные каналы изнутри на предмет следов литья и неровностей.

5. Удалите следы отливки и сгладьте изгибы, где коллектор меняет направление, прежде чем использовать колеса заслонки.

6. Отполируйте внутреннюю часть впускного коллектора с помощью более тонких полировальных конусов. Завершите полировку шлифовальным кругом с зернистостью от 120 до 180.Обратите внимание на преимущества использования более длинного хвостовика для более глубокого проникновения в коллектор. Периодически снимайте перчатку и проводите пальцем по направляющей, чтобы убедиться, что на поверхности стен нет волн. Как и в случае с любой модификацией двигателя, мы рекомендуем опытного механика или машиниста для правильной установки ваших деталей.

Смотреть фото галерею (15) Фото

Впускной коллектор — объяснение —

YouTube

Что такое впускной коллектор? Как работают впускные коллекторы? Что такое производительный впускной коллектор? В этом видео показан впускной коллектор серии Skunk2 Pro, любезно предоставленный Redline360.com. Впускные коллекторы — это соединение между корпусом дроссельной заслонки и головкой блока цилиндров. Они также служат в качестве ступицы для таких соединений, как датчик IAT, продувочный клапан EVAP, топливная рампа, шланг сапуна и вакуумное соединение для тормозов с усилителем. Проверьте производительность впускного коллектора из видео здесь: Впускной коллектор Skunk2: http://www.redline360.com/skunk2-intake-manifold-acura-integra-ls-gs-rs-non-vtec-307-05-0280 Redline360: http://www. redline360.com Похожие видео: Педаль газа — http: // youtu.be / smI2ijg4KcM Силовые тормоза — http://youtu.be/LThrL8Jjsgc Не стесняйтесь оценивать, комментировать и подписываться! И не забудьте заглянуть на мою страницу в Facebook: http://www.facebook.com/engineeringexplained Также посетите мой официальный сайт: делайте предложения, участвуйте в форумах, учитесь на логически упорядоченных уроках, читайте часто задаваемые вопросы и планируйте свое будущее! http://www.howdoesacarwork.com Сейчас в Твиттере: Tweets by jasonfenske13 НОВОЕ ВИДЕО КАЖДУЮ СРЕДУ!

Взаимодействие с другими людьми

Один из лучших методов диагностики контрольных ламп двигателя или проблем с двигателем, особенно для диагностических кодов неисправности (DTC) бедного или богатого двигателя, — это проверка

YouTube

Пожалуйста, сделайте наши усилия устойчивыми: https: // www.patreon.com/LearnEngineering Вы когда-нибудь задумывались, что происходит внутри автомобиля при нажатии на сцепление

YouTube

Узнайте, как заменить впускной коллектор и прокладки впускного коллектора в вашем автомобиле или грузовике. Я модернизирую свой впускной коллектор с впускного коллектора без PI на PI Performance

YouTube

В этом видео я расскажу о 5 лучших модах, которые вам следует сделать в первую очередь, чтобы получить максимальную мощность и крутящий момент от вашего двигателя.Эти моды сделают вашу машину быстрее, пока

YouTube

Обзор автомобиля Mercedes Benz со Скотти Килмером. Почему бы не купить мерседес. Роскошные автомобили, настоящая стоимость Mercedes Benz. Ремонт и обслуживание автомобилей Mercedes Benz

YouTube

Как работает новый цикл двигателя Budack от VW? Как работают выхлопные системы с водяным охлаждением — https://youtu.be/nNendiDFzSM Подпишитесь на новые видео каждую среду! — https: // go

YouTube

Реставрация фар ► https: // amzn.to / 2oIYoxj Это реальный способ навсегда восстановить фары, чтобы они никогда больше не пожелтели и не помутнели. Сделайте своими руками с помощью Sco

.

YouTube

Стоит ли покрасить интеркулер в черный цвет? Thermo Book (более новая версия) — http://amzn.to/25xz9Qe Подпишитесь на новые видео каждую среду! — https://goo.gl/VZstk7

YouTube

Быстрая очистка корпуса дроссельной заслонки…. Без открытия системы!

YouTube

Вам нужно противодавление? Насколько большими должны быть ваши заголовки? Сегодня мы беседуем с Ричардом Вайтасом, старшим менеджером Magnaflow, чтобы узнать, как работает выхлопная система

.

YouTube

Пожалуйста, подпишитесь еще раз и нажмите на кнопку http://bit.ly/Subscribe2SED Моя связка ключей: https://goo.gl/sN7PKJ Это произошло благодаря покровителям: https: // www.patreon.com/smartere

YouTube

Для полных заметок посетите блог по адресу; http://humblemechanic.com/?p=5488 Присоединяйтесь ко мне сегодня, и мы поговорим о: Почему в этих двигателях накапливается углерод Теории из

YouTube

Что такое сцепление Performance? Комплект сцепления? Как работает сцепление производительности? Сцепление Performance в основном включает три изменения по сравнению с традиционным органическим сцеплением

.

YouTube

5 вещей, которые нельзя делать с автомобилем с автоматической коробкой передач.Пять вредных привычек вождения с автоматической коробкой передач. Можно ли спускаться с холма на нейтрали?

YouTube

Honda Civic Type R быстрее Focus RS, STI и Golf R. Как работает VTEC (простой) — https://youtu.be/tSCuRXnfLuI Подпишитесь на новые видео каждую среду

YouTube

Это видео демонстрирует, как работает система охлаждения двигателя внутреннего сгорания.Если вам понравилась эта презентация, не забудьте поставить лайк и подписаться. И НРАВИТСЯ нам на

YouTube

Заголовки выхлопных газов объяснили и почему бы не установить коллекторы выхлопных газов на вашем автомобиле, обзор автомобиля со Скотти Килмером. Выхлопные коллекторы или выпускной коллектор, что лучше? A

YouTube

Почему малые турбодвигатели не имеют хорошего расхода топлива? (Реальный мир) Секрет эффективности турбонаддува Mazda — https: // youtu.
