Блокировка дифференциала УАЗ принудительная
В последнее время самый частый вопрос от наших клиентов звучит примерно так:
– Я хочу купить фаркоп, защитную дугу и пороги вашего производства, нужно ли их вносить как изменения в конструкцию транспортного средства и что мне будет, если меня остановят сотрудники ГИБДД?
Давайте попробуем разобраться нужно или нет?
Единственным документом, подтверждающим соответствие автомобиля требованиям технического регламента Таможенного союза (ТР ТС 018/2011) «О безопасности колесных транспортных средств», принятого Решением Комиссии Таможенного союза от 09.12.2011 г. № 877 (с изменениями) является «Одобрение Типа Транспортного Средства» (далее – ОТТС).
После прохождения всех испытаний и проверок на соответствие требований ТР ТС 018/2011, аккредитованным органом сертификации оформляется ОТТС на определённую марку и модель, данный документ выдается на определённую партию транспортных средств с указанием номеров VIN (**********001 — **************999) и в нем перечислено всё оборудование, одобренное к установке (если не установлено при продаже заводом-изготовителем) и использованию на дорогах общего пользования без оформления внесений изменений в конструкцию транспортного средства.
Пример: автомобиль Pajero Sport III 2019 года выпуска
На странице №6 в приложении находим интересующий перечень одобренного оборудования для данного типа транспортного средства:
Исходя из сведений, указанных в документах выше, автомобиль (входящий в партию, включенных в ОТТС) может использоваться с фаркопом (ТСУ), боковыми подножками, нижними защитами переднего и заднего бамперов. Естественно, что в ОТТС не указан производитель данных конструкций и он может быть любым: главное условие – наличие сертификата/декларации соответствия на выпускаемую продукцию либо наличие документа, подтверждающего отсутствие необходимости оформления сертификата/декларации соответствия.
И вот теперь, задаётся вопрос: где получить сертификат соответствия на купленные в «Pajero Shop» фаркоп, дугу, пороги? Отвечаем: у нас нет сертификата соответствия на продукцию, потому что мы не выпускаем ее серийно, о чем сказано в официально оформленном заключении «ВНИИС»:
Что такое заключение «ВНИИС»? – Ответ поставщику или производителю продукции о том, подлежит ли продукция обязательной сертификации или декларированию, также именуется «отказное письмо».
Данный документ оформляется с учетом требований нормативных документов в рамках действующих технических регламентов Таможенного союза, и свидетельствует о том, что указанная в нём продукция не подлежит обязательному подтверждению соответствия.
Что такое «ВНИИС»? – Всероссийский научно-исследовательский институт сертификации, который как раз и определяет: нужен ли на продукцию сертификат/декларация?
Выводы: чтобы понять, нужно ли Вам вносить изменения в конструкцию транспортного средства на купленные фаркоп, защитную дугу и пороги, требуется:
– посмотреть, что разрешено ставить на Ваш автомобиль;
– скачать ОТТС от Вашего автомобиля и заключение «ВНИИС» (отказное письмо);
– распечатать ОТТС и заключение «ВНИИС»;
– положить в бардачок Вашего автомобиля и общаться с сотрудником ГИБДД языком документов, а не словами: мне чета там показалось 🤣
ПыСы: если Вас не устраивает наше Отказное письмо, то Вы можете скачать любой сертификат на Яндекс.
Картинках и возить его с собой 😉
Детальная памятка о том, как общаться с органами ГИБДД
(первоисточник)
Установить принудительную блокировку серии ПБ с пневматическим приводом включения на УАЗ с редукторными мостами (военными)

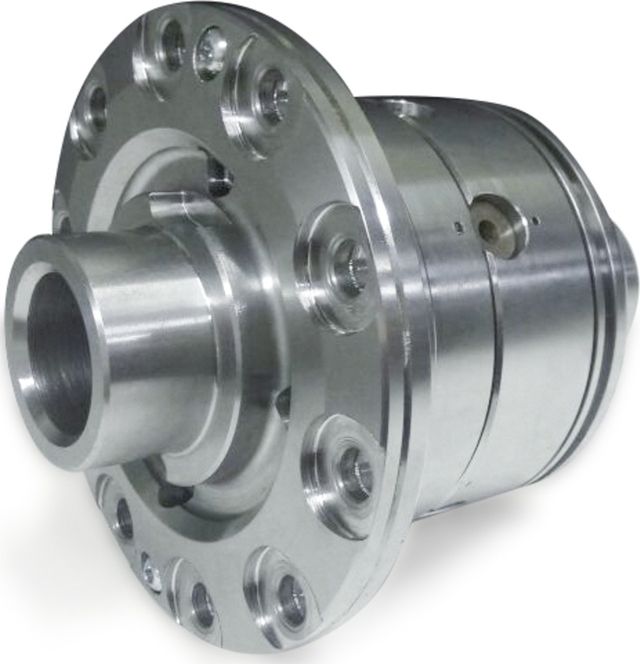

НазначениеПринудительная блокировка с пневматическим приводом включения предназначена для увеличения проходимости автомобиля.
В разблокированном состоянии дифференциал распределяет крутящий момент между колес поровну, угловые скорости колес могут быть любыми.
В заблокированном состоянии угловые скорости колес будут одинаковые, а крутящий момент может изменяться от 0 до 100%
Дифференциал предназначен для установки на автомобили «УАЗ», оснащенные ведущими редукторными (военными) мостами с разъемным картером, как на один ведущий мост, так и на оба ведущих моста одновременно.
Комплектующие принудительной блокировки:Основной комплект:
1.
Дифференциал, шт. 1
2. Подвижное кольцо с штифтами, шт. 1
4. Вилка, шт. 1
5. Гайка М24х1.5, шт. 1
6. Пробка заливного отверстия, шт. 1
7. Контргайка М14х1.5 , шт. 1
8. Переходник с М10х1.25 на G1/8»
9. Паспорт, шт. 1
Комплект пневматики:
1. Фитинг прямой G1/8″, шт. 3
2. Глушитель G1/8″, шт. 1
3. Электропневмораспределитель, шт. 1
4. Пластиковая трубка : диаметр -8/6 мм, 3м
5. Защитная гофра для трубки, 3м.
6. Предохранитель 3А, шт. 1
7. Реле 4х контактное, шт. 1
8. Кнопка, шт. 1
9. Провод: ПВЗ 1,5 , 3м
10. Провод: ПВЗ 2,5 , 7м
11. Вилка реле, шт. 1
12. Корпус предохранителя, шт. 1
Инструкция по установке принудительной блокировки дифференциала серии ПБ с пневматическим приводомПри замене дифференциала выполнять общие требования безопасности при ремонте автомобиля.
Внимание! Все работы по замене дифференциала производить на станциях технического обслуживания а/м УАЗ, имеющих сертификат на все виды работ.
Внимание! Гарантийные обязательства не распространяются на все случаи выхода из строя шлицов полуосевых шестерен и полуосей.
1. Коробка сателлитов
2. Коробка сателлитов доработанная
3. Фланец ведущий
4. Шестерня
5. Оси сателлитов с сателлитами
6. Шестерня с муфтой
7. Подвижное кольцо с штифтами
8. Вилка
9. Цилиндр
10. Шток с уплотнительным кольцом и пружиной
11. Крышка цилиндра с уплотнительным кольцом
12. Гайка
13. Пробка заливного отверстия моста
14. Контргайка
15. Переходник
7. Подвижное кольцо с штифтами
8.
Вилка
9. Цилиндр
12. Гайка
13. Пробка заливного отверстия моста
14. Контргайка
15. Переходник
16. Подшипники
Н1 и Н2 — зазоры между торцами корпуса и торцами внутренних колец подшипника

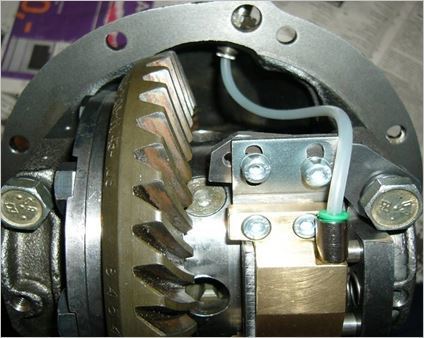

1. Произвести установку и регулировку дифференциала с блокировкой в сборе с подвижным кольцом 7 (С дифференциала не снимать! Если сняли, то нужно совместить метки на фланце ведущем 3 и подвижном кольце с штифтами 7. Надеть подвижное кольцо с штифтами 7 на фланец ведущий 3 до упора, что бы штифты полностью вошли в пазы ведущего фланца) в соответствии с последовательностью действий изложенными в «Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля».
2. После выполнения всех необходимых регулировок отвинтить вновь крепежные детали, осторожно снять крышку картера, вынуть дифференциал. Установить на цилиндр 9 вилку 8 и затянуть гайкой 12 момент 10 кгс*м с резьбовым герметиком. Вставить вилку с пневмоцилиндром в подвижное кольцо с штифтами 7 таким образом, что бы пневмоцилиндр был со стороны ведомого колеса дифференциала.
3. Установить дифференциал в картер так, чтобы резьбовая часть штока 10 пневмоцилиндра попала в маслоналивное отверстие моста. Поставить прокладку и крышку картера, затянуть с помощью 2-х болтов М10х25 и 6-и гаек М10х1х35. Момент затяжки 6,5 – 8 кгс*м.
4. Надавите на шток и вращайте дифференциал за хвостовик до полной блокировки дифференциала, после чего наверните на шток и в заливное отверстие пробку 13 с наружной и внутренней резьбой. После затяжки убедитесь что дифференциал заблокирован, прокрутив за полуось(вторая полуось должна вращаться в том же направлении что и первая). Отрегулируйте механизм включения блокировки, вращая шток 10 против часовой стрелки до полной разблокировки дифференциала. Наверните контргайку 14 на шток 10 и затяните.
5. В штоке 10 резьба М10*1.25 (соответствует тормозным трубкам ВАЗ, ГАЗ, УАЗ или через переходник 15 под фитинг для пневмотрубки)и соедините с пневмораспределителем.
6.
Смонтируйте воздухоподводящую систему согласно рис.3.
1. Компрессор
2. Распределитель
3. Фитинг
4. Глушитель
5. Пневмотрубка
6. Тормозная трубка
7. Пневмоцилиндр
8. Металлорукав
9. Тормозной шланг
10. Шланг удлинитель
11. Предохранитель 3А
12. Реле 4х контактное
13. Кнопка
14. Провод: ПВЗ 1,5
15. Провод: ПВЗ 2,5
16. Предохранитель 15А
Выключатели компрессора и пневмораспределителей устанавливаются в кабине автомобиля в удобном месте.
Инструкция по эксплуатации1. Использовать блокировку рекомендуется перед преодолением сложного участка маршрута движения автомобиля.
В условиях отрицательных температур картер моста должен быть прогрет до 0°С и выше.
Внимание! При включении блокировки переднего моста значительно ухудшается управляемость автомобиля.
2. Порядок включения.
2.1. Перед предполагаемым использованием блокировки включить компрессор, дождаться наполнения воздухом ресивера до рабочего давления. Момент определяется по автоматическому выключению компрессора.
2.2. Остановить автомобиль.
2.3. Включить блокировку.
2.4. Проехать некоторое расстояние для гарантированного зацепления муфты блокировки.
2.5. Продолжить движение автомобиля.
Внимание! Включение блокировки производить только при отсутствии пробуксовки одного из колес моста автомобиля во избежание поломки блокировки.
3. После включения блокировки движение производить на скорости не более 40 км/ч. Движение на большей скорости может привести к поломке полуосей заднего моста или ШРУСов переднего моста.
Внимание! Движение по твердому покрытию с включенной блокировкой запрещено!
4.
Автоматическое включение компрессора должно происходить не чаще чем один раз за 30сек. При более частом включении компрессора необходимо устранить утечку воздуха из системы.
5. После преодоления сложного участка дороги необходимо отключить блокировку дифференциала.
Внимание! Для гарантированного отключения блокировки сделать несколько поворотов руля налево на право на малой скорости.
Индивидуальный проект каждой блокировки разработан в нашем конструкторском бюро.
Как проектируется проходимость
Высококачественная конструкционная легированная сталь 40Х, прочная и износоустойчивая.
О качестве материалов
Каждая деталь прошла контроль качества после изготовления, обработки, и перед сборкой блокировки.
О внимании к деталям
Разработана и собрана в России.
Гарантия 1 год.
О гарантии
