Признаки неисправности масляного насоса: принцип действия. Регулировка редукционного клапана масляного насоса

Содержание

принцип действия. Регулировка редукционного клапана масляного насоса

Работа системы смазки двигателя внутреннего сгорания возможна лишь при условии исправности и слаженных действий всех ее конструктивных элементов. Выход из строя хотя бы одной ее детали неизбежно приведет к неполадкам в силовом агрегате.

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Как известно, масло подается к движущимся деталям двигателя под определенным давлением, создаваемым работающим насосом. Без этого смазка попросту стекла бы в картер, подвергнув элементы кривошипно-шатунного и газораспределительного механизмов влиянию повышенного трения и перегреву. Но и слишком высокое давление опасно для двигателя. Прокладки, сальники, уплотнители не в состоянии выдерживать превышение его нормальных показателей. Из-за этого масло начинает сочиться из-под них, а также может попадать в систему питания и охлаждения силового агрегата.

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Где он находится?

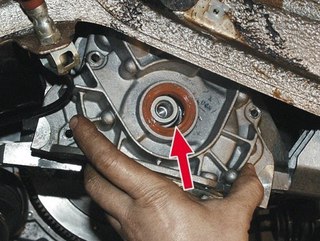

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Существует два типа клапанов: встроенные и разборные. В первом случае масляный насос и редукционный клапан – это единая конструкция, не подлежащая разборке. Во втором механизм регулирования давления при помощи инструмента извлекается из насоса и может ремонтироваться отдельно.

Конструкция редукционного клапана

Как же устроен редукционный клапан масляного насоса? Его конструкция достаточно проста. Она состоит из следующих элементов:

  • корпус с внутренним центральным каналом;
  • клапан в виде небольшого поршня или шарика;
  • пружина;
  • упорный винт (болт).

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие.

Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию.

Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления.

Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

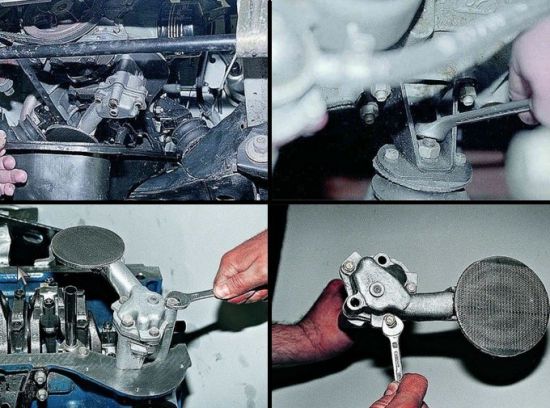

Ремонт и регулировка редукционного клапана масляного насоса

Понять, пригоден ли редукционный клапан к дальнейшей эксплуатации, можно, лишь демонтировав его и разобрав. Так удастся провести диагностику всех его элементов. Если на корпусе клапана имеются отложения, их необходимо отмыть при помощи бензина, керосина или жидкости для чистки карбюраторов. Также стоит внимательно осмотреть пружину. Если она имеет следы растяжения, сжатия или деформации, ее нужно заменить.

Когда вы полностью переберете клапан, проверьте его работу простым надавливанием на шарик (поршень). Если он вдавливается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм рабочий.

Регулировка редукционного клапана масляного насоса осуществляется после того как редукционный клапан будет установлен в корпус устройства. Осуществляется процесс сжатием или отпусканием пружины путем откручивания (закручивания) упорного винта. Параллельно производятся замеры давления масла в системе при помощи жидкостного манометра. Регулировка, естественно, осуществляется при неработающем двигателе, а измерение давления – при работающем.

Полезные советы

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

  1. Заливайте в двигатель только качественное моторное масло подходящего типа и класса вязкости. Требования к смазке можно найти в рекомендациях завода-производителя автомобиля.
  2. Никогда не смешивайте разные марки масел, даже если они одного класса.
  3. Вовремя производите замену масла и масляного фильтра. Регламент этой процедуры также указан в руководстве пользователя авто.
  4. Не допускайте попадания в систему смазки грязи, влаги, технологических жидкостей.
  5. Следите за давлением масла. При включении на приборе соответствующей сигнальной лампы, не откладывая, отправляйтесь на диагностику.
  6. Обращайте внимание на рабочую температуру двигателя. Его перегрев может стать причиной попадания охлаждающей жидкости в систему смазки.
  7. Решив заменить или отрегулировать редукционный клапан масляного насоса, не имея необходимых навыков и инструментов, лучше воспользуйтесь услугами специалистов.

Часто встречающиеся неисправности масляного насоса

Существуют самые разные неисправности масляного насоса и в данной статье мы немного о них поговорим, а также о том, к каким последствиям это может привести.

Жизненно важной системой любого силового агрегата является система смазки. Ведь трущиеся детали цилиндро-поршневой группы не могут нормально работать без эффективной смазки. Это приводит к появлению задиров, перегреву деталей мотора и прочим негативным последствиям.

Ситуация с недостаточным количеством масла, поступающим к указанным деталям и узлам называется масляным голоданием. В конечном итоге, такое положение дел быстро приводит к выходу из строя мотора. Восстановить же его можно лишь путем сложного и дорогостоящего капитального ремонта. Потому система смазки должна работать исправно.

За подачу масла по всем каналам отвечает масляный насос силового агрегата. Он представляет собой насосное устройство, которое осуществляет забор масла из картера мотора и прокачивает его по всем масляным каналам, осуществляя смазку необходимых элементов. Именно потому исправность этого узла очень важна. Но как и любые детали он подвергается неисправностям. Рассмотрим основные из них.



Основные неисправности масляного насоса

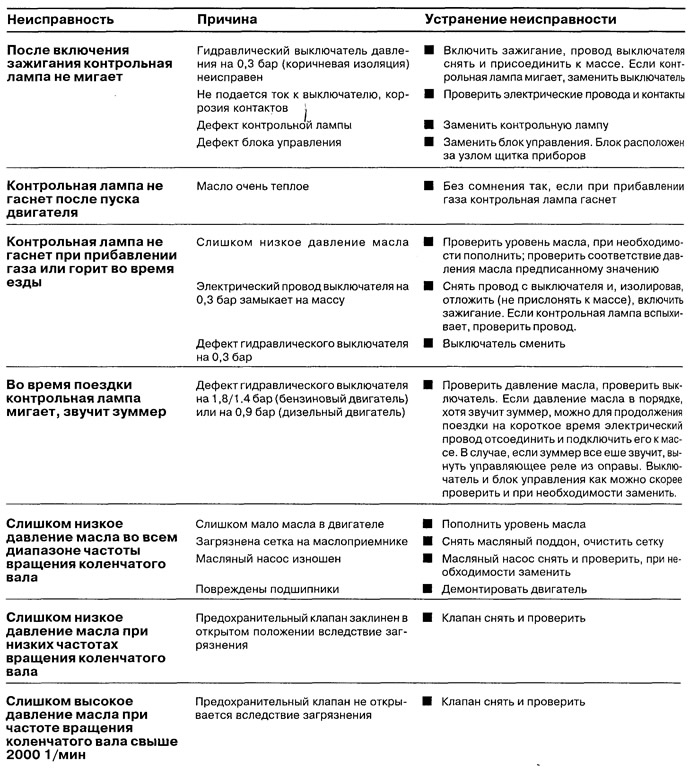

Заметить неисправность масляного насоса водитель может в первую очередь по снижению давления в системе смазки. Об этом может сигнализировать датчик или сигнальная лампа на панели приборов машины. При этом, не рекомендуется эксплуатировать машину с данными сигналами.

Первой причиной снижения эффективности маслонасоса может быть забитый маслоприемник. Такая ситуация является следствием засоренного масляного картера. Потому в таком случае желательно слить масло, снять поддон и промыть его, а также маслоприемник.



Поскольку масляный насос является единственной деталью мотора, которая смазывается нефильтрованным маслом (фильтр установлен уже после насоса), то при засорении кратера происходит чрезмерный износ всех элементов данного узла. В итоге происходят утечки давления, что является основной причиной снижения давления в системе. Потому в случае с изношенным мотором даже замена насоса на новый исправит ситуацию на некоторое время, а ресурс узла сократится в разы.


Главными неисправностями масляного насоса являются износ или повреждение корпуса узла и его шестерен. В итоге, зазор между этими элементами существенно возрастает. Теоретически имеется возможность замены корпуса масляного насоса или наплавления с последующей подгонкой. Но это недешевые процедуры, да еще и довольно трудоемкие. Потому в большинстве случаев при обнаружении низкой эффективности масляного насоса его попросту заменяют новой деталью.
Стоит отметить, что при монтаже нового масляного насоса следует заменить прокладку поддона картера силового агрегата.

Насосов, которые находятся снаружи блока, следует заменить прокладку, уплотняющую место посадки узла. Это избавит от дальнейших утечек масла, а соответственно и потери давления в системе смазки силового агрегата.

Неисправности масляного насоса, которые долгое время игнорируются, могут стать причиной дорогостоящего ремонта силового агрегата. Об этом следует всегда помнить. Причем при его серьезном износе и невозможности устранить снижение давления путем чистки маслоприемника, следует заменить узел новым. Его ремонт нецелесообразен.

Неисправности масляного насоса

Масляный насос и его неисправности

Маслинный насос в двигателе автомобиля занимает одну из первых ролей в правильной и бесперебойно работе мотора. В этой статье мы рассмотрим, какие бывают последствия при неисправности масленого насоса.

Так как жизненно необходимо для ДВС правильное работа система смазки, масляный насос должен работать как «часы».   Все детали и механизмы в двигателе постоянно вращаются, создавая трение между собой. Если масляный насос неисправен, тогда эти механизмы не получают нужной смазки. От такого масляного голодания, появляются задиры на деталях, перегрев двигателя, ну и конечно капитальный ремонт двигателя.

Масляное голодание это – недостаточное поступление смазки к узлам и механизмам в двигателе, что в итоге приводит к выходу из строя двигателя. Масляный насос отвечает за необходимую подачу количества смазки ко всем деталям мотора.

Неисправности масляного насоса

Даже не опытный автомобилист может понять, что масляный насос вышел из строя. Первым и наверное главным показателем неисправности насоса является «загорание» лампочки на приборной панели. При появлении такого значка на приборной панели, автомобиль лучше перестать эксплуатировать до полного устранения неисправности.

Одной из неисправностей работы маслонасоса, является его засор. Это обусловлено некачественным маслом, и большим количеством появляющейся стружки от износа деталей мотора. В таких случаях необходимо полностью слить масло из поддона двигателя и тщательно его промыть керосином или бензином.

Так как маслонасос является деталью двигателя, которая смазывается «нефильтрованным» маслом, то при появлении металлического мусора в картере двигателя, происходит чрезмерный износ масляного насоса, и он со временем выходит из строя. Вслед за выходом из строя маслонасоса, пропадает давление в системе. Автомобиль теряет мощность, а в некоторых случаях, вообще перестает заводиться.

Главными поломками маслонасоса является повреждения его корпуса или износ шестерен. В таком случае зазор между этими деталями увеличивается, и механизм перестает работать исправно. Конечно, можно поменять отдельные детали в маслонасосе, но в этом нет смысла. Это намного затратно, как по финансам, так и по времени. Поэтому его, как правило, меняют полностью на новый.

Не забудьте, при установке нового маслонасоса, необходимо заменить прокладку поддона двигателя. Насосы, которые устанавливается снаружи двигателя, также необходимо поменять прокладку на месте посадки маслонасоса.

Не игнорируйте поломку масляного насоса, как только такой механизм выходит из строя (об этом даст понять вам определенный датчик на панели приборов  ), незамедлительно обратитесь в автосервис.

Поделиться:

Масляный насос АКПП | Ремонт | Признаки неисправности

Масляный насос в коробке передач в процессе эксплуатации подвергается максимально жёстким нагрузкам, и поэтому достаточно часто выходит из строя. Проблемы с масляным насосом могут выражаться как в полной неработоспособности этого элемента, так и падении давления в системе смазки. В современных автоматических коробках передач, где используются многочисленные датчики, имеется возможность отслеживания давления в системе, что позволяет предупреждать автовладельца о наличии проблем с насосом. В большинстве случаев устранения данной поломки заключается в замене вышедшего из строя элемента.



Масляный насос акпп - причины неисправности

Некачественное масло

Основные причины поломки насоса в коробке передач является использование некачественного масла. В процессе эксплуатации на подвижных элементах самого насоса оседают частицы износа и коксующегося масла. Все это приводит к проблемам в работе помпы, что в конечном итоге способствует её выходу из строя.



Используйте только оригинальное масло для АКПП



Неправильная эксплуатация автомобиля

Отметим также, что причиной поломок может быть неправильная эксплуатация автомобиля в зимнее время года. Достаточно часто автовладельцы не прогревают трансмиссионное масло, а начинают движение на холодной машине. Как результат масло не обладает должными показателями вязкости, что приводит к чрезмерной нагрузке на масляный насос акпп. Под воздействием такой нагрузки он быстро выходит из строя.





Чрезмерные нагрузки

Также масляный насос может выходить из строя по причине чрезмерной нагрузки на коробку передач. В особенности подобное проявляется при активном использовании автомобиля с непрогретым маслом. Автовладелец сразу же после начала движения при длительной остановки начинает активно переключать вручную ступени, что и приводит к повышенной нагрузке на трансмиссию. В данном случае страдают все элементы автоматической коробки передач, в том числе и масляный насос акпп.





Типы масляных насосов

На автоматические коробки передач в настоящее время устанавливаются различные типы масляных насосов:



  • кулачковые;

  • шестеренчатые;

  • лопастные.



Каждый из подобных типов масляных насосов имеет как свои преимущества, так и недостатки. В последнее время большинство автомобилей и автоматических трансмиссий оснащается полностью современными помпами, которые позволяют оптимальным образом поддерживать давление внутри системы смазки.



Какие функции выполняет масляный насос?

    • Создает необходимое давления для гидроблока;

    • Промывает гидротрансформатора, тем самым охлаждая его;

    • Масло под необходимым давлением подается к элементам переключения.





Ремонт масляного насоса автоматической коробки передач (АКПП)

Признаки, предвещающие ремонт

Проблемы с масляным насосом в коробке передач приводят к недостаточной смазке подвижных элементов и повышения общей температуры внутри трансмиссии. Как результат могут возникать существенные проблемы с подвижными механическими элементами, что приводит к необходимости дорогостоящего и сложного ремонта. Именно поэтому при первых признаках поломки масляного насоса мы рекомендуем вам обращаться к опытным специалистам. Определить проблемы с коробкой передач автовладелец может по появлению заметных толчков акпп при переключении некоторых передач, что может свидетельствовать о недостаточном количестве смазки фрикционов, страдает динамика разгона, появляется непрерывный вой, который меняется в зависимости от оборотов двигателя. Рекомендуем как можно скорее обратиться в сервисный центр, что и позволит вам устранить поломку с минимальными затратами. Ремонт насоса акпп должен осуществлять опытными специалистами.



Для замены насоса акпп необходимо сперва снять коробку



Расположение

Масляный насос в автоматической трансмиссии располагается внутри коробки передач, поэтому при появлении проблем с этим элементом требуется производить демонтаж защитного металлического кожуха с АКПП. В большинстве случаев для проведения ремонтных работ демонтировать коробку передач с автомобиля не требуется. Однако в данном случае вы должны учитывать особенности конструкции каждого конкретного автомобиля и конкретные модификации автоматической трансмиссии. Только лишь опытный мастер сможет быстро определить расположение масляного насоса и проведёт все необходимые ремонтные работы в максимально короткий срок.



Для того, чтобы понять расположение масляного насоса, ознакомьтесь с устройством акпп в целом.



Устройство и принцип работы масляного насоса - Видео



Замена масляного насоса АКПП - как способ устранения проблемы

Как было сказано выше, ремонтные работы с масляным насосом заключаются в большинстве случаев в замене этого элемента. Он имеет не слишком высокую стоимость, поэтому автовладельцы и специалисты сервисных мастерских не рекомендуют заниматься восстановлением повреждённого агрегата и меняют его на новый насос. В данном случае рекомендуем использовать исключительно оригинальные запчасти, что и позволит гарантировать долговечность и беспроблемность эксплуатации этого узла.



Напомним распространённые причины способствующие появлению поломок насоса АКПП. В первую очередь к таким причинам относится недостаточный уровень масла в системе. Именно поэтому автовладельцу необходимо пристально следить за уровнем масла в коробке передач. Рекомендуется данную процедуру производить каждый месяц на специальной эстакаде или смотровой яме.



Износ масляного насоса АКПП ZF 4HP20



При неправильном проведенном ремонте коробки передач могут отмечаться проблемы с гибким диском, который необходим для крепления гидротрансформатора акпп к двигателю. При нарушении технологии монтажа коробки передач не выдерживают размер торцевого зазора, что также приводит к проблемам с масляным насосом. Достаточно часто автовладелец эксплуатирует свой автомобиль в максимально жёстком режиме, который подразумевает быструю езду и резкие торможения. Такой режим эксплуатации приводит к быстрому износу всей коробки передач и насоса в частности. Проблемы с масляным насосом в коробке передач могут отмечаться при недостаточном уходе за автомобилем.



При необходимости ремонта масляного насоса необходимо обращаться к опытным специалистам, которые занимаются ремонтом коробок передач. При наличии специального диагностирующего оборудования мастер сможет точно определить поломку и устранит её в максимально короткий срок. В большинстве случаев ремонтные работы по замене масляного насоса в коробке передач занимают порядка одного рабочего дня. Одновременно производится замена масла и фильтрующих масляных элементов. Тем самым обеспечивается максимальная долговечность и беспроблемность эксплуатации автомобиля.

Признаки неисправности или неисправности прокладки крышки масляного насоса

Масло - это источник жизненной силы двигателя вашего автомобиля, и закачка достаточного количества масла в двигатель - единственный способ, которым внутренние движущиеся части могут получить необходимую смазку. Масляный насос отвечает за то, чтобы в двигатель было залито достаточно масла. Без правильно работающего насоса давление масла в двигателе может быть низким или отсутствовать, и возникнут проблемы с его работой. Прокладка крышки масляного насоса установлена ​​под этой деталью, чтобы гарантировать отсутствие утечек.Прокладки этих типов обычно изготавливаются из резины или бумаги.

Из-за большого количества тепла, выделяемого двигателем, со временем эти прокладки начнут разрушаться. Заметив признаки того, что прокладка крышки масляного насоса вышла из строя, вы можете сэкономить много хлопот. Обычно есть несколько признаков того, что эта часть вышла из строя, и вот некоторые из них.

1. Течь масла возле крышки ГРМ

Когда вы начинаете замечать утечку масла возле крышки привода ГРМ вашего автомобиля, вероятно, пора заменить прокладку крышки масляного насоса.Попадание слишком большого количества масла в крышку привода ГРМ или вокруг нее может повредить важные детали, находящиеся внутри. Повреждение компонентов механизма газораспределения может быть очень вредным для двигателя и может быть предотвращено путем замены прокладки крышки масляного насоса.

2. Утечка масла возле впускного коллектора

Еще одно место, где можно заметить масло при протекании прокладки крышки масляного насоса, - это рядом с впускным коллектором. Впускной коллектор является важной частью системы подачи воздуха и топлива, а это означает, что его покрытие маслом из протекающей прокладки может быть очень проблематичным.Масло может вызвать отказ различных датчиков и попадание масла в воздушную систему. Замена прокладки, как только это будет замечено, может помочь вам уменьшить количество различных проблем с ремонтом в будущем.

3. Давление масла ниже нормального

Большинство автомобилей на рынке имеют либо датчик давления масла, либо индикатор низкого уровня масла, встроенный в комбинацию приборов. Если вы начнете испытывать более низкое, чем обычно, давление масла, вам придется выяснить, что его вызывает.Правильное давление масла имеет решающее значение для работы двигателя. Если прокладка крышки масляного насоса протекает, это приведет к выходу большого давления из двигателя. Если не принять меры, это может привести к необратимому повреждению.

YourMechanic упрощает ремонт прокладки крышки масляного насоса, приходя к вам домой или в офис для диагностики и устранения проблем. Вы можете заказать услугу онлайн 24/7.

Диагностика масляного насоса

Масляный насос подает масло для смазки двигателя.Если масляный насос изношен или не вращается, в двигателе снизится давление масла, что может привести к его повреждению или отказу.

Первым признаком неисправности может быть сигнальная лампа низкого давления масла, падение нормального показания манометра (если он есть в вашей машине) или появление тикающих или грохочущих звуков из вашего двигателя.

Как правило, большинству двигателей требуется всего около 10 фунтов на квадратный дюйм давления масла на каждые 1000 об / мин оборотов двигателя.Давление масла будет выше обычного при первом запуске холодного двигателя, потому что масло густое. Давление масла будет постепенно падать по мере прогрева двигателя и разжижения масла. Итак, нормальное давление масла на прогретом двигателе, движущемся по шоссе, обычно составляет от 30 до 45 фунтов на квадратный дюйм.

НИЗКОЕ ДАВЛЕНИЕ МАСЛА

Если горит сигнальная лампа уровня масла или низкий уровень масла на манометре, первое, что вы должны сделать, это остановить машину, выключить двигатель, дать ему постоять несколько минут, а затем проверить уровень масла на щупе.Если уровень масла находится на уровне или ниже линии ADD, добавьте литр масла, чтобы вернуть уровень до полной отметки. Добавьте столько масла, сколько необходимо, чтобы поднять уровень до полной отметки. Затем перезапустите двигатель. Если сигнальная лампа продолжает гореть, или показание давления масла не возвращается к нормальному диапазону, или шум двигателя не исчезает, возможно, масляный насос неисправен.

Другие возможные причины включают неисправный блок передачи давления масла или проблему с цепью сигнальной лампы давления масла или датчиком давления масла.

БЛОК ПОДАЧИ ДАВЛЕНИЯ МАСЛА

Если двигатель НЕ издает необычных шумов и кажется, что он работает нормально, а уровень масла на щупе ПОЛНЫЙ, но вы по-прежнему получаете сигнальную лампу низкого давления масла или низкие показания манометра, неисправность может быть в плохом масле. блок отправки давления.

Блок отправки давления масла установлен на блоке двигателя. В некоторых приложениях имеется подпружиненная чувствительная к давлению диафрагма с переключателем внутри передающего устройства.Этот переключатель замыкает цепь до сигнальной лампы низкого давления масла, если давление масла падает ниже определенного порога. Устройство может перестать работать, если внутренняя диафрагма выходит из строя, если переключатель заклинивает, если небольшое отверстие, через которое масло проникает в передающий блок, закупоривается, если в передающем блоке есть ослабленный, корродированный или сломанный соединительный элемент проводки или там неисправность в электрической цепи между передающим блоком и обогревателем.

На транспортных средствах с манометром давления масла (электронным, а не механическим) в блоке измерения давления масла имеется небольшой реостат, который посылает сигнал переменного напряжения на манометр давления масла при движении диафрагмы.Изношенное место на реостате или любая другая проблема, только что описанная для простых реле давления масла под давлением, может вызвать проблему.

FORD ДАТЧИК ДАВЛЕНИЯ МАСЛА

На многих автомобилях Ford, которые были построены с 1980 по 1990-е годы, блок отправки давления масла имеет два переключателя: низкого и высокого давления. Эти автомобили также имеют манометр давления масла, но его показания не являются истинным показателем реального давления масла. Пока давление в передающем блоке находится в диапазоне между высоким и низким, датчик будет показывать нормальное значение.Если давление масла падает и срабатывает реле низкого давления, прибор на приборной панели теперь показывает низкое значение. Или, если давление масла повышается и срабатывает переключатель высокого уровня внутри передающего устройства, прибор на приборной панели покажет высокий уровень. Следовательно, не полагайтесь на показания манометра масла в этих автомобилях. Это всего лишь общий показатель того, низкое, нормальное или высокое давление масла.

ПРОБЛЕМЫ ДАВЛЕНИЯ МАСЛА

Если двигатель НЕ издает необычных шумов и работает нормально, уровень масла на масляном щупе ПОЛНЫЙ, и вы заменили блок отправки давления масла, но все еще получаете низкое давление масла на приборной панели, неисправность может быть в цепи проводки между передающим устройством и датчиком, или сам датчик может быть неисправен.

Проверьте соединения проводки на обоих концах, а также целостность проводки между передающим устройством и манометром. Если неисправностей в проводке не обнаружено, подсоедините манометр непосредственно к отверстию для измерения давления масла на двигателе и проверьте давление масла при работающем двигателе. Если установленный на двигателе манометр показывает нормальное давление масла, но прибор показывает низкое значение, проблема в неисправном манометре.

С другой стороны, если установленный на двигателе манометр показывает низкое значение и вы выполнили все вышеперечисленное, есть вероятность, что масляный насос изношен или не набирает достаточно масла из-за ограничения или блокировки на приемном экране. в нижней части картера.

ПРОБЛЕМЫ НАСОСА МАСЛЯНОГО НАСОСА

На конце всасывающей трубки есть сетка, предотвращающая попадание в насос больших кусков чего-либо плохого, попадающего в картер. Но мы говорим о БОЛЬШИХ кусках мусора, а не о частицах обычного износа, нагаре, пыли или других абразивных частицах микроскопических размеров, которые могут со временем вызвать износ насоса.


Накопление шлама происходит, когда масло не заменяется достаточно часто.

Единственный способ проверить всасывающую трубку - снять масляный поддон с двигателя.Если трубка забита или заполнена илом, замените ее. Попытка очистить трубку и экран очень сложна, поскольку мусор может оставаться внутри и вне поля зрения.

НИЗКОЕ ДАВЛЕНИЕ МАСЛА, ВЫЗВАННОЕ ИЗНОШЕНИЕМ МАСЛЯНОГО НАСОСА

Большинство людей не знают, что масляный насос - единственный компонент двигателя, который смазывается нефильтрованным маслом. Помните, что масляный фильтр находится ПОСЛЕ насоса, поэтому масло, всасываемое насосом из картера, полностью не фильтруется (за исключением относительно грубой заслонки, упомянутой ранее).Следовательно, если масло не очень хорошо обслуживается, или автомобиль работает в грязной, запыленной среде, или поршни и цилиндры изношены и допускают сильную продувку картера, масляный насос будет изнашиваться с повышенной скоростью.

Допуски внутри большинства стандартных нефтяных насосов не очень близки, поэтому расход одного насоса может варьироваться на 20% к другому. Даже в этом случае для стандартного двигателя этого обычно более чем достаточно.


Серьезные царапины внутри масляного насоса Chevy LS.
Этот насос утиль и требует замены.

Если шестерни внутри масляного насоса изношены, или есть чрезмерные зазоры между шестернями и корпусом насоса, или корпус или торцевая пластина изношены, насос будет иметь внутреннюю утечку давления и может не подавать в двигатель такой большой поток масла, как так было, когда он был новым.

Вращающиеся шестерни внутри масляного насоса перекачивают масло из картера через всасывающую трубку в насос. Затем шестерни проталкивают масло через насос и из выпускного отверстия.Отсюда масло попадает в масляный фильтр. Если масло действительно холодное и густое, перепускной клапан на масляном фильтре откроется и позволит нефильтрованному маслу пройти через фильтр. Это необходимо для того, чтобы в холодном двигателе по-прежнему было нормальное давление масла, пока он не нагреется и масло не станет жидким.


Масляные насосы бывают разных исполнений.

ВИДЫ МАСЛЯНЫХ НАСОСОВ

Три основных типа масляных насосов включают:

* Сдвоенные шестеренчатые насосы, в которых одна шестерня соединена с валом, приводимым от распределительного вала или распределителя.Этот тип насоса обычно устанавливается внутри масляного поддона в нижней части блока цилиндров. Насос обычно вращается на половине оборотов двигателя.

* Героторные насосы, у которых маленькая шестерня вращается внутри большей внешней шестерни. Этот тип насоса также может быть установлен на днище двигателя внутри масляного поддона.

* Внутренние насосы, которые обычно устанавливаются внутри передней крышки двигателя и приводятся в действие коленчатым валом. Конструкция шестерни обычно героторная, но этот тип насоса вращается с той же скоростью, что и двигатель.Таким образом, он может создавать больший поток и давление масла. Эта конструкция часто используется в двигателях с верхним расположением распредвала.

ПРОВЕРКА ДАВЛЕНИЯ МАСЛА

Как упоминалось ранее, единственный способ узнать наверняка, создает ли масляный насос нормальное давление, является снятие передающего блока на блоке двигателя и ввинчивание механического манометра давления масла. Если манометр не показывает нормальное давление масла, насос неисправен или всасывающая трубка заблокирована.

Невозможно легко провести стендовые испытания масляного насоса, чтобы убедиться в его хорошем или плохом состоянии.Чтобы получить точную индикацию расхода, вам необходимо смоделировать сопротивление, которое насос видит внутри реального двигателя, и иметь высокоточный датчик, который может измерять свечение в галлонах в минуту. Производители масляных насосов имеют собственное специальное испытательное оборудование, с помощью которого можно тестировать характеристики потока их масляных насосов на стенде, но этот тип оборудования недоступен для ремонтных мастерских или кого-либо еще.

Все, что вы можете сделать, это разобрать масляный насос и поискать явные признаки износа или повреждения. Если масляные насосы установлены внутри днища двигателя, для этого необходимо снять масляный поддон. С масляными насосами, установленными внутри передней крышки двигателя, требуется оторвать все от передней части двигателя и снять крышку. И то и другое может быть большой и дорогой работой!

Характеристики внутреннего зазора масляного насоса различаются в зависимости от типа насоса и производителя, но минимальные зазоры необходимы для хорошего потока и подачи масла. Щупы можно использовать для проверки зазора между шестернями, между шестернями и корпусом, а также между верхними частями шестерен и крышкой.Если зазоры превышают указанные в спецификации, насос изношен или имеет неправильные допуски на сборку и его необходимо заменить.

Для насосов с двумя шестернями можно заблокировать песок или обработать поверхность корпуса насоса, чтобы уменьшить зазор между верхними частями шестерен и крышкой насоса. Характеристики потока насоса также можно улучшить, аккуратно округлив и смешав впускные и выпускные отверстия внутри корпуса для устранения острых краев. Некоторые высокоэффективные масляные насосы имеют дополнительные прорези и прорези для контроля внутренней смазки и устранения кавитации, которая может нарушить поток масла при более высоких оборотах двигателя.


Хотя масляные насосы Chevy обычно устанавливаются без прокладки
эта специальная послепродажная прокладка обеспечивает лучшее уплотнение между насосом и блоком.
для уменьшения утечки масла для более высокого давления масла.

УСТАНОВКА МАСЛЯНОГО НАСОСА

Если вы заменяете масляный насос на новый, убедитесь, что он подходит для вашего двигателя. Насос с недостаточной пропускной способностью может лишить двигатель масла. На двигателях, где насос болтами упирается в нижнюю часть блока, между корпусом насоса и двигателем может быть прокладка или уплотнительное кольцо, а может и не быть.Это может быть путь утечки давления масла, поэтому убедитесь, что прокладка или уплотнение установлены правильно. Если прокладки нет, некоторые поставщики послепродажного обслуживания теперь делают тонкие медные прокладки, которые можно установить между насосом и двигателем, чтобы предотвратить потерю давления.

Для масляных насосов, установленных на картер, не используйте повторно старые прокладки масляного поддона, даже если они резиновые, а не пробковые или волокнистые. Установите новые прокладки для герметичного уплотнения.

Видео установки масляного насоса:

В следующем видео от Melling Oil Pumps объясняется, как правильно расположить и установить всасывающую трубку масляного насоса и масляный насос в двигатель.В нем также рассказывается о типичных ошибках, которых следует избегать при установке масляного насоса. Поделиться



Примечание. Если видеоэкран не отображается в пространстве выше, измените свойства своего интернет-браузера, чтобы разрешить заблокированный активный контент.

Еще видео о масляном насосе:

Как заправить масляный насос и двигатель (видео на YouTube)

Масляные насосы стандартного и большого объема (видео на YouTube)

Давление масляного насоса в зависимости от расхода (видео на YouTube) )





Другие статьи о масляных насосах и смазочных материалах:

Горит сигнальная лампа давления масла в двигателе

Устранение неполадок Низкое давление масла

Масляные насосы: сердце двигателя

Масляные насосы с высоким расходом

Вам действительно нужен масляный насос большого объема?

Что нужно знать о подшипниках двигателя

Что должен знать каждый автомобилист о моторном масле

Моторные масла и смазочные материалы

Как часто следует менять масло?

Масляные фильтры

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Распознавание и устранение неисправностей турбовентиляторных двигателей

Неисправности двигателя

Чтобы обеспечить эффективное понимание и подготовку к правильному реагированию на неисправности двигателя в полете, это В статье будут описаны неисправности ТРДД и их последствия в манере, которая применима практически ко всем современным самолетам с ТРДД. Эти описания, тем не менее, не заменяйте и не заменяйте конкретные инструкции, содержащиеся в Руководстве по летной эксплуатации самолета и соответствующих контрольных списках.

Компрессор помпаж

Очень важно понимать помпаж компрессора. В современных турбовентиляторных двигателях помпаж компрессора - редкое явление. Если помпаж компрессора (иногда называемый остановкой компрессора) происходит во время взлета на большой мощности, летный экипаж услышит очень громкий хлопок, который будет сопровождаться рысканием и вибрацией.Грохот, скорее всего, будет намного больше, чем любой шум двигателя или другой звук, который экипаж мог слышать ранее при эксплуатации.

Помпаж компрессора был ошибочно принят за взорванные шины или бомбу в самолете. Летный экипаж может быть весьма напуган взрывом, и во многих случаях это привело к прерыванию взлета выше V1. Эти прерванные взлеты на высокой скорости иногда приводили к травмам, потере самолета и даже гибели пассажиров.

Фактическая причина громкого удара не должна иметь никакого значения для первой реакции летного экипажа, которая должна заключаться в сохранении контроля над самолетом и, в частности, продолжении взлета, если событие происходит после V1. Продолжение взлета - это правильная реакция на отказ шины, происходящий после V1, и история показала, что бомбы не представляют угрозы во время разбега при взлете, они обычно настроены на детонацию на высоте.

Выброс турбовентиляторного двигателя является результатом нестабильности рабочего цикла двигателя. Помпаж компрессора может быть вызван износом двигателя, может быть результатом проглатывания птиц или льда, или это может быть последний звук в результате отказа типа «серьезное повреждение двигателя». Рабочий цикл газотурбинного двигателя состоит из впуска, сжатия, зажигания и выпуска, которые происходят одновременно в разных местах двигателя.Часть цикла, подверженная нестабильности, - это фаза сжатия.

В газотурбинном двигателе сжатие осуществляется аэродинамически, когда воздух проходит через ступени компрессора, а не за счет ограничения, как в поршневом двигателе. Воздух, протекающий над аэродинамическими профилями компрессора, может сваливаться так же, как и воздух над крылом самолета. Когда происходит срыв аэродинамического профиля, прохождение воздуха через компрессор становится нестабильным, и компрессор больше не может сжимать поступающий воздух.В Воздух под высоким давлением за сваливателем дальше в двигателе выходит вперед через компрессор и выходит из впускного отверстия.

Этот побег является внезапным, быстрым и часто слышен как громкий хлопок, похожий на взрыв. Помпаж двигателя может сопровождаться видимым пламенем вперед из впускного отверстия и назад из выхлопной трубы. Приборы могут показывать высокие значения EGT и EPR или изменения скорости вращения ротора, но во многих остановках событие заканчивается так быстро, что приборы не успевают среагировать.

Как только воздух из двигателя уйдет, причина (причины) нестабильности может саморегулироваться, и процесс сжатия может возобновиться. Одиночный всплеск и восстановление произойдет довольно быстро, обычно в течение долей секунды. В зависимости от причины нестабильности компрессора в двигателе могут наблюдаться:

1) Одиночный самовосстанавливающийся импульс

2) Множественные скачки напряжения до самовосстановления

3) Множественные скачки напряжения, требующие действий пилота для восстановления

4) Неустранимый всплеск.

Для полных и подробных процедур летные экипажи должны следовать соответствующим контрольным спискам и процедурам в чрезвычайных ситуациях, подробно описанным в их конкретных руководствах по летной эксплуатации самолетов. Однако в целом во время одного самовосстанавливающегося помпажа показания двигателя кабины могут незначительно и кратковременно колебаться. Летный экипаж может не заметить колебания. (Некоторые из более поздних двигателей могут даже иметь логику расхода топлива, которая помогает двигателю самостоятельно восстанавливаться после помпажа без вмешательства экипажа. Сваливание может остаться полностью незамеченным, или о нем можно сообщить экипажу для информации только через EICAS Сообщения.)

В качестве альтернативы двигатель может два или три раза помчаться до полного самовосстановления. Когда это происходит, вероятно, будут происходить смещения приборов двигателя кабины достаточной величины и продолжительности, чтобы их заметил летный экипаж. Если двигатель не восстанавливается автоматически после помпажа, он может продолжаться до тех пор, пока пилот не предпримет действия, чтобы остановить процесс. Желаемое действие пилота - задержать рычаг тяги до тех пор, пока двигатель не восстановится.

После этого летный экипаж должен МЕДЛЕННО переместить рычаг тяги.Иногда двигатель может поменяться только один раз, но самовосстановиться не может.

Фактическая причина помпажа компрессора часто бывает сложной и может быть результатом серьезного повреждения двигателя, а может и не быть. Редко одиночный помпаж компрессора ВЫЗЫВАЕТ серьезное повреждение двигателя, но продолжительный помпаж в конечном итоге приведет к перегреву турбины, так как слишком много топлива подается для того объема воздуха, который достигает камеры сгорания. Лопатки компрессора также могут быть повреждены и выходить из строя в результате многократных резких скачков напряжения; это быстро приведет к тому, что двигатель не сможет работать при любой настройке мощности.

Ниже представлена ​​дополнительная информация относительно однократного восстанавливаемого помпажа, самовосстановления после нескольких скачков, помпажа, требующего действий летного экипажа, и невозвратного помпажа. В тяжелых случаях шум, вибрация и аэродинамические силы могут сильно отвлекать. Летному экипажу может быть трудно помнить, что их самая важная задача - управлять самолетом.

Одиночный самовосстанавливающийся импульс

Летный экипаж слышит очень громкий или двойной хлопок.Приборы будут быстро колебаться, но, если кто-то не смотрел на датчик двигателя во время помпажа, колебания можно не заметить.

Например: во время помпажа коэффициент давления в двигателе (EPR) может упасть с взлетного (T / O) до 1,05 за 0,2 секунды. Затем EPR может изменяться от 1,1 до 1,05 с интервалом в 0,2 секунды два или три раза. Низкая частота вращения ротора (N1) может упасть на 16% в первые 0,2 секунды, а затем еще на 15% в следующие 0,3 секунды. После восстановления EPR и N1 должны вернуться к значениям до помпажа в соответствии с нормальным графиком ускорения двигателя.

Множественный скачок напряжения с последующим самовосстановлением

В зависимости от причины и условий двигатель может несколько раз взорваться, с интервалом в пару секунд. Поскольку каждый удар обычно представляет собой событие помпажа, как описано выше, летный экипаж может обнаружить «одиночный помпаж», описанный выше, в течение двух секунд, затем двигатель вернется к 98% мощности до помпажа в течение нескольких секунд. Этот цикл может повторяться два или три раза. В процессе всплеска и восстановления, вероятно, будет некоторый рост EGT.

Например: EPR может колебаться между 1,6 и 1,3, температура выхлопных газов (EGT) может повышаться на 5 градусов Цельсия в секунду, N1 может колебаться между 103% и 95%, а расход топлива может падать на 2% без изменения положения рычага тяги. Через 10 секунд манометры двигателя должны вернуться к значениям до помпажа.

Помпаж восстанавливается после действий летного экипажа

Когда всплески возникают, как описано в предыдущем параграфе, но не прекращаются, требуется действие летного экипажа для стабилизации двигателя.Летный экипаж заметит колебания, описанные как «устранимые после двух или трех ударов», но колебания и удары будут продолжаться до тех пор, пока летный экипаж не переведет рычаг тяги в режим холостого хода. После того, как летный экипаж переведет рычаг тяги в режим холостого хода, параметры двигателя должны ухудшиться, чтобы соответствовать положению рычага тяги. После того, как двигатель перейдет в режим холостого хода, его можно снова разогнать до мощности. Если при повторном переходе на большую мощность двигатель снова начинает работать, двигатель может быть оставлен на холостом ходу, или оставлен на некоторой промежуточной мощности, или остановлен, в соответствии с контрольными списками, применимыми для самолета.Если летный экипаж не предпримет никаких действий для стабилизации двигателя в этих обстоятельствах, двигатель будет продолжать помпаж и может получить прогрессирующее вторичное повреждение вплоть до полного отказа.

Безвозвратный помпаж

Когда помпаж компрессора невозможно устранить, произойдет однократный грохот, и двигатель замедлится до нулевой мощности, как если бы топливо было измельчено. Этот тип помпажа компрессора может сопровождать серьезную неисправность двигателя. Это также может произойти без какого-либо повреждения двигателя.

EPR может падать со скоростью 0,34 / сек, а EGT повышаться со скоростью 15 ° C / сек, продолжаясь в течение 8 секунд (пик) после того, как рычаг тяги снова переведен в режим холостого хода. N1 и N2 должны распадаться со скоростью, соответствующей отключению подачи топлива, при этом расход топлива упадет до 25% от своего значения до всплеска за 2 секунды, сужаясь до 10% в течение следующих 6 секунд.

Flameout

Перегорание пламени - это состояние, при котором процесс горения в горелке остановился. Возгорание будет сопровождаться падением EGT, основной частоты вращения двигателя и степени сжатия двигателя.Как только частота вращения двигателя упадет ниже холостого хода, могут появиться другие симптомы, такие как предупреждения о низком давлении масла и отключение электрических генераторов, многие сбои пламени при низких начальных настройках мощности впервые замечаются, когда генераторы отключаются, и могут быть изначально ошибочными. для электрических проблем. Возгорание может произойти из-за того, что в двигателе закончилось топливо, в суровую ненастную погоду, столкновение с вулканическим пеплом, неисправность системы управления или нестабильная работа двигателя (например, остановка компрессора).Множественные сбои в работе двигателей могут привести к появлению самых разнообразных симптомов в кабине экипажа, так как в двигателях не работают электрические, пневматические и гидравлические системы. Эти ситуации привели к тому, что пилоты выявляли неисправности систем самолета, не распознавая и не устраняя основную причину отсутствия мощности двигателя. На некоторых самолетах есть специальные сообщения EICAS / ECAM для предупреждения летного экипажа о том, что в полете двигатель откатывается ниже скорости холостого хода; как правило, сообщение ENG FAIL или ENG THRUST.

Срыв пламени на взлетной мощности является необычным, только около 10% срывов пламени происходит на взлетной мощности.Чаще всего срывы возникают при средних или низких настройках мощности, таких как крейсерский полет и спуск. Во время этих режимов полета, вероятно, используется автопилот. Автопилот будет до предела компенсировать асимметричную тягу и затем может отключиться. В этом случае отключение автопилота должно сопровождаться быстрыми и соответствующими управляющими сигналами от летного экипажа, если самолет должен сохранять нормальное положение. Если внешние визуальные ориентиры недоступны, например, при полете над океаном ночью или в IMC, вероятность расстройства возрастает.Это состояние отказа двигателя малой мощности при включенном автопилоте вызвало несколько поломок самолета, некоторые из которых не удалось устранить. Смещение управления полетом может быть единственным очевидным признаком. Требуется бдительность для обнаружения этих незаметных отказов двигателя и поддержания безопасного положения в полете, пока ситуацию еще можно исправить.

После возобновления подачи топлива в двигатель, двигатель может быть перезапущен в порядке, предписанном применимыми Руководством по летной эксплуатации или эксплуатации самолета. Удовлетворительный перезапуск двигателя должен быть подтвержден ссылкой на все основные параметры с использованием только N1, например, что привело к путанице во время некоторых перезапусков в полете. В некоторых условиях полета N1 может быть очень похожим для ветряного двигателя и двигателя, работающего на холостом ходу.

Огонь

Под возгоранием двигателя почти всегда понимается возгорание вне двигателя, но внутри гондолы. О возгорании вблизи двигателя летному экипажу следует сообщать пожарной сигнализацией в кабине экипажа.Маловероятно, что летный экипаж увидит, услышит или сразу почувствует пожар двигателя. Иногда летные экипажи извещаются о возгорании по связи с диспетчерской.

Важно знать, что, учитывая пожар в гондоле, есть достаточно времени, чтобы сделать в первую очередь «полет на самолете», прежде чем заняться пожаром. Было показано, что даже в случае обнаружения пожара сразу после взлета есть достаточно времени, чтобы продолжить набор высоты до безопасной высоты, прежде чем приступить к работе с двигателем. Гондоле может быть нанесен экономический ущерб, но первоочередной задачей летного экипажа должно быть обеспечение безопасного полета самолета.

Летные экипажи должны рассматривать любое предупреждение о пожаре как пожар, даже если индикация исчезает, когда рычаг тяги переводится в положение холостого хода. Индикация может быть результатом пневматической утечки горячего воздуха в гондолу. Индикация возгорания также может исходить от небольшого пожара или от огня, защищенного от извещателя, так что возгорание не проявляется при малой мощности.Индикация пожара также может быть результатом неисправных систем обнаружения. Некоторые пожарные извещатели позволяют идентифицировать ложную индикацию (тестирование пожарных контуров), что позволяет избежать необходимости использования IFSD. Были случаи, когда диспетчерская вышка ошибочно сообщала о пламени, связанном с помпажем компрессора, как о «возгорании» двигателя.

В случае предупреждения о пожаре летный экипаж должен обращаться к контрольным спискам и процедурам, характерным для самолета, на котором выполняется полет. Как правило, после того, как принято решение о наличии пожара и стабилизации самолета, необходимо немедленно отключить двигатель, отключив подачу топлива в двигатель, как при отключении подачи топлива в двигатель, так и при клапане лонжерона крыла / пилона.Весь отбираемый воздух, электрическая и гидравлическая части поврежденного двигателя будут отключены или изолированы от систем самолета, чтобы предотвратить распространение пожара на связанные системы самолета или их загрязнение. Это достигается одной общей «рукояткой огня» двигателя. Это контролирует возгорание за счет значительного уменьшения количества топлива, доступного для сгорания, за счет уменьшения доступности сжатого воздуха для любого пожара в отстойнике, за счет временного прекращения подачи воздуха в огонь за счет выпуска огнетушащего вещества и путем удаления источников повторного возгорания, таких как электрическая проводка под напряжением и горячие кожухи.Следует отметить, что некоторые из этих мер контроля могут быть менее эффективными, если пожар возник в результате серьезного ущерба, тушение пожара в этих обстоятельствах может занять немного больше времени. В случае выключения после возгорания двигателя в полете не следует предпринимать попыток перезапуска двигателя, если только это не критично для продолжения безопасного полета, поскольку существует вероятность повторного возгорания огня после перезапуска двигателя.

Выхлопная труба Fires

Одним из наиболее тревожных событий для пассажиров, бортпроводников, наземного персонала и даже органов управления воздушным движением (УВД) является пожар выхлопной трубы.Топливо может образовывать лужу в корпусах турбины и выхлопных газов во время запуска или остановки, а затем воспламениться. Это может привести к появлению хорошо видимой струи пламени из задней части двигателя, которая может достигать нескольких десятков футов в длину. Пассажиры инициировали в этих случаях экстренная эвакуация, приводящая к серьезным травмам.

У летного экипажа может не быть индикации аномалии до тех пор, пока бортпроводник или диспетчерская не обратят внимание на проблему. Они могут описать это как «Пожар двигателя», но пожар выхлопной трубы НЕ приведет к предупреждению о пожаре в кабине экипажа.

В случае получения уведомления о возгорании двигателя без каких-либо признаков в кабине экипажа следует выполнить процедуру возгорания выхлопной трубы. Это будет включать в себя управление двигателем, чтобы помочь погасить пламя, в то время как большинство других нештатных процедур двигателя не будут.

Поскольку огонь горит внутри корпуса турбины и выхлопного сопла, потянуть за рукоятку пожаротушения для выпуска огнетушащего вещества в пространство между корпусами и кожухами будет неэффективным. Если потянуть за рукоятку пожаротушения, осушить двигатель может также невозможно, что является самым быстрым способом тушения большинства пожаров в выхлопной трубе.

Горячие старты

Как уже говорилось, во время запуска двигателя компрессор очень неэффективен. Если двигатель испытывает больше, чем обычно, трудности с ускорением (из-за таких проблем, как преждевременное отключение стартера, неправильное расписание подачи топлива или сильный попутный ветер), двигатель может длительное время работать на очень низких оборотах (суб-холостых оборотах). Нормальные охлаждающие потоки двигателя не будут эффективны во время работы на малом холостом ходу, а температура турбины может оказаться относительно высокой. Это называется горячим пуском (или, если двигатель полностью перестает разгоняться до холостого хода, зависанием).AFM показывает допустимые пределы времени / температуры для EGT во время горячего старта. В последнее время двигатели, управляемые FADEC, могут включать логику автозапуска для обнаружения и управления горячим пуском.

Заглатывание птиц / FOD

Двигатели самолетов чаще всего заглатывают птиц в окрестностях аэропортов, во время взлета или при посадке. Встречи с птицами происходят как во время дневных, так и ночных полетов.

Безусловно, большинство встреч с птицами не влияют на безопасный исход полета.В более чем половине случаев попадания птиц в двигатели летный экипаж даже не подозревает, что это произошло.

Когда внутрь попадает крупная птица, летный экипаж может заметить стук, хлопок или вибрацию. Если птица попадет в активную зону двигателя, от отбираемого воздуха в кабине экипажа или пассажирском салоне может появиться запах сгоревшего мяса.

Удары птиц могут повредить двигатель. На фотографии на следующей странице показаны лопасти вентилятора, погнутые из-за проглатывания птицы. Двигатель продолжал развивать тягу с таким уровнем повреждений.Повреждения посторонними предметами (FOD) из других источников, таких как осколки шин, обломки взлетно-посадочной полосы или животные, также могут встречаться с аналогичными результатами.

Заглатывание птицы также может привести к скачку мощности двигателя. Помпаж может иметь любую из характеристик, перечисленных в разделе помпажа. Двигатель может один раз взорваться и восстановиться; он может непрерывно колебаться, пока летный экипаж не примет меры; или он может один раз вспыхнуть и не восстановиться, что приведет к потере мощности этого двигателя. Заглатывание птицы может привести к поломке одной или нескольких лопастей вентилятора, и в этом случае двигатель, скорее всего, один раз взорвется и не восстановится.

Несмотря на то, что проглатывание птицы привело к скачку двигателя, первоочередная задача летного экипажа - «управлять самолетом». Когда самолет находится в устойчивом полете на безопасной высоте, можно выполнить соответствующие процедуры, указанные в соответствующем Руководстве по летной эксплуатации самолета.

В редких случаях несколько двигателей могут заглотить средних или крупных птиц. В случае подозрения на повреждение нескольких двигателей принятие мер по стабилизации двигателей становится гораздо более приоритетным, чем при использовании только одного двигателя, но по-прежнему важно сначала управлять самолетом.

Серьезное повреждение двигателя

Тяжелое повреждение двигателя может быть трудно определить. С точки зрения летного экипажа, серьезное повреждение двигателя - это механическое повреждение двигателя, которое выглядит «плохо и некрасиво». Для производителей двигателей и самолетов серьезное повреждение двигателя может включать в себя симптомы, такие очевидные, как большие дыры в корпусе двигателя и гондоле, или такие незаметные, как отсутствие реакции двигателя на движение рычага тяги.

Летным экипажам важно знать, что серьезное повреждение двигателя может сопровождаться такими симптомами, как предупреждение о пожаре (из-за утечки горячего воздуха) или помпаж двигателя, поскольку ступени компрессора, сдерживающие давление, могут быть повреждены или находиться в неисправном состоянии из-за неисправности. повреждение двигателя.

В этом случае симптомы серьезного повреждения двигателя будут такими же, как и помпаж без восстановления. Будет громкий шум. EPR быстро упадет; N1, N2 и расход топлива упадут. EGT может мгновенно повыситься. В результате серьезного повреждения двигателя самолет потеряет мощность. Изначально не важно различать невозвратный помпаж с серьезным повреждением двигателя или без него, или между пожаром и предупреждением о пожаре с серьезным повреждением двигателя. Приоритетом летного экипажа по-прежнему остается «управлять самолетом».«Как только самолет стабилизируется, летный экипаж может диагностировать ситуацию.

Захват двигателя

Заклинивание двигателя описывает ситуацию, когда роторы двигателя перестают вращаться в полете, возможно, очень внезапно. Статические и вращающиеся части сцепляются друг с другом, в результате чего ротор останавливается. На практике это может произойти только при низких оборотах ротора после выключения двигателя и практически никогда не происходит для вентилятора большого двигателя, вентилятор имеет слишком большую инерцию, а ротор слишком сильно толкает набегающий воздух, чтобы его остановлен статической структурой.Ротор высокого давления с большей вероятностью заклинивает после остановки в полете, если характер неисправности двигателя - механическое повреждение в системе высокого давления. В случае заклинивания ротора LP возникнет заметное сопротивление, которое летный экипаж должен компенсировать; однако заклинивание ротора высокого давления окажет незначительное влияние на управляемость самолета.

Задиры не могут произойти без очень серьезного повреждения двигателя, вплоть до того, что лопатки и лопатки компрессора и турбины в основном разрушаются.Это не мгновенный процесс, поскольку вращающийся ротор обладает большой инерцией по сравнению с энергией, необходимой для разрушения взаимосвязанных вращающихся и статических компонентов.

После того, как самолет приземлился и ротор больше не приводится в движение набегающим воздухом, часто наблюдается заедание после серьезного повреждения.

Симптомы заклинивания двигателя в полете могут включать вибрацию, нулевую скорость ротора, легкий рыскание самолета и, возможно, необычные шумы (в случае заклинивания вентилятора). В остальных двигателях может быть повышенный расход топлива из-за автоматической компенсации самолета; никаких специальных действий не требуется, кроме тех, которые подходят для отказа двигателя с серьезным повреждением.

Разделение двигателя

Отрыв двигателя - крайне редкое событие. Это будет сопровождаться потерей всех основных и второстепенных параметров затронутого двигателя, шумами и рысканием самолета (особенно при высоких настройках мощности). Разделение, скорее всего, произойдет во время взлета / набора высоты или при разбеге. Это может повлиять на управляемость самолета. Важно использовать пожарную рукоятку для закрытия клапана лонжерона и предотвращения массивной утечки топлива за борт; конкретные процедуры см. в руководстве по полетам или эксплуатации самолета.

Проблемы топливной системы

Утечки

Существенные утечки в топливной системе беспокоят летный экипаж, поскольку они могут привести к возгоранию двигателя или, в конечном итоге, к истощению топлива. Очень большая утечка может вызвать загорание двигателя.

Приборы двигателя покажут утечку только в том случае, если она находится за расходомером топлива. Утечку между баками и расходомером топлива можно распознать только путем сравнения расхода топлива разными двигателями, сравнения фактического использования с запланированным или путем визуального осмотра топлива, вытекающего из пилона или кожухов.В конечном итоге утечка может привести к дисбалансу бака.

В случае серьезной утечки экипаж должен решить, нужно ли изолировать утечку, чтобы предотвратить истощение топлива.

Следует отметить, что вероятность возгорания в результате такой утечки выше на малой высоте или когда самолет неподвижен; даже если в полете не наблюдается пожара, рекомендуется, чтобы аварийные службы были доступны при посадке.

Невозможность выключения двигателя

Если двигатель топливо отсечной неисправности клапана, оно не может быть возможным, чтобы закрыть вниз двигатель с помощью обычной процедуры, так как двигатель продолжает работать после того, как переключатель топлива переведен в положение отключения.Закрытие лонжеронного клапана путем вытягивания пожарной рукоятки гарантирует, что двигатель остановится, как только он израсходует топливо в линии от лонжеронного клапана до впускного отверстия топливного насоса. Это может занять пару минут.

Засорение топливного фильтра

Засорение топливного фильтра может быть результатом выхода из строя одного из подкачивающих насосов топливного бака (насос образует мусор, который уносится вниз по потоку к топливному фильтру), сильного загрязнения топливных баков во время технического обслуживания (обрывки тряпки, герметика и т. Д.), которые уносятся вниз по потоку к топливному фильтру) или, что более серьезно, из-за сильного загрязнения топлива. Засорение топливного фильтра обычно наблюдается при высоких настройках мощности, когда поток топлива через фильтр (и измеряемый перепад давления на фильтре) наибольший. Если видны множественные показания перепуска топливного фильтра, топливо может быть сильно загрязнено водой, ржавчиной, водорослями и т. Д. После того, как перепускные фильтры проходят и загрязнитель попадает прямо в топливную систему двигателя, контроль подачи топлива в двигателе может перестать работать должным образом.Существует вероятность возгорания нескольких двигателей. Руководство по полету или эксплуатации самолета содержит необходимые рекомендации.

Проблемы масляной системы

Масляная система двигателя имеет относительно большое количество указанных параметров, требуемых правилами (давление, температура, количество, засорение фильтра). Многие из используемых датчиков могут давать ложные показания, особенно на более ранних моделях двигателей. Множественные ненормальные системные сообщения подтверждают подлинный отказ; единичный ненормальный индикатор может быть или не быть действительным признаком неисправности.

Степень отказа масляной системы значительно различается, поэтому приведенные ниже симптомы могут отличаться от случая к случаю.

Проблемы масляной системы могут появиться на любом этапе полета и, как правило, постепенно прогрессируют. Они могут в конечном итоге привести к серьезному повреждению двигателя, если его не остановить.

Утечки

Утечки приведут к устойчивому снижению количества масла до нуля (хотя на этом этапе в системе все еще будет некоторое количество масла, которое можно использовать).Как только масло полностью исчерпано, давление масла упадет до нуля, после чего загорится световой индикатор низкого давления масла. Были случаи, когда ошибка обслуживания приводила к утечкам на нескольких двигателях; Поэтому рекомендуется тщательно контролировать количество масла и на исправных двигателях. Быстрое изменение количества нефти после того, как движение тяги рычага не может указывать на утечку оно может быть связано с маслом «глотая» или «сокрытие», как больше нефти поступает в отстойники.

Неисправности подшипников

Выход из строя подшипников будет сопровождаться повышением температуры масла и появлением вибрации.Могут последовать звуковые шумы и сообщения о засорении фильтра; если неисправность перерастет в серьезное повреждение двигателя, это может сопровождаться показаниями низкого количества масла и давления.

Неисправности масляного насоса

Неисправность масляного насоса будет сопровождаться индикатором низкого давления масла и индикатором низкого давления масла или сообщением о засорении масляного фильтра.

Загрязнение

Загрязнение масляной системы нагаром, хлопковыми отходами, неподходящими жидкостями и т. Д. Обычно приводит к индикации засорения масляного фильтра или приближающемуся сигналу перепуска.Эта индикация может исчезнуть при уменьшении тяги, поскольку поток масла и перепад давления на фильтре также уменьшатся.

Нет реакции рычага тяги

Тип неисправности «Нет реакции рычага тяги» является более тонким, чем другие неисправности, обсуждавшиеся ранее, настолько незаметными, что их можно полностью упустить из виду, что может иметь серьезные последствия для самолета.

Если двигатель медленно теряет мощность или если при перемещении рычага тяги двигатель не реагирует, самолет будет испытывать асимметричную тягу.Это может быть частично скрыто усилиями автопилота по поддержанию требуемых условий полета.

Как и в случае с пламенем, если внешние визуальные ориентиры недоступны, например, при полете над океаном ночью или в IMC, асимметричная тяга может сохраняться в течение некоторого времени, и летный экипаж не распознает или не исправит ее. В некоторых случаях это приводило к поломке самолета, которую не всегда можно было устранить. Как уже говорилось, это состояние незаметно, и его нелегко обнаружить.

Симптомы могут включать:

  1. Множественные системные проблемы, такие как отключение генераторов или низкое давление моторного масла.
  2. Необъяснимые изменения ориентации самолета.
  3. Большие необъяснимые отклонения поверхности управления полетом (автопилот включен) или необходимость в больших усилиях управления полетом без видимой причины (автопилот выключен).
  4. Значительные различия между основными параметрами от одного двигателя к другому.

Если есть подозрение на асимметричную тягу, первая реакция должна заключаться в том, чтобы сделать соответствующий сигнал триммера или руля направления. Отключение автопилота без предварительного ввода соответствующего управляющего сигнала или дифферента может привести к быстрому маневру по крену.

Неисправности реверсора

Как правило, сбои реверсора тяги ограничиваются условиями отказа, когда система реверса не срабатывает по команде и не укладывается по команде. Невыполнение развертывания или укладки во время разбега приведет к значительной асимметричной тяге и может потребовать быстрого реагирования для поддержания курсового управления самолетом.

Произошло несанкционированное развертывание современных систем реверса тяги, что привело к Директивам по летной годности, предусматривающим добавление дополнительных систем блокировки к реверсору. Вследствие этого действия вероятность непреднамеренного развертывания чрезвычайно мала. Руководство по полету или эксплуатации самолета предоставляет необходимую системную информацию и типы сообщений, предоставляемых типом самолета.

Без выключателя для стартера

Обычно это состояние возникает, когда селектор пуска остается в исходном положении или пусковой клапан двигателя открыт по команде на закрытие. Поскольку стартер предназначен для работы только на низких оборотах в течение нескольких минут, стартер может полностью выйти из строя (лопнуть) и вызвать дальнейшее повреждение двигателя, если стартер не отключится.

Вибрация

Вибрация является признаком самых разных состояний двигателя, от очень легких до серьезных. Ниже приведены некоторые причины тактильной или индикационной вибрации:

  1. Дисбаланс вентилятора при сборке
  2. Трение или галька лопастей вентилятора
  3. Накопление воды в роторе вентилятора
  4. Лезвие обледенения
  5. Заглатывание птиц / FOD
  6. Неисправность подшипника
  7. Деформация или отказ лезвия
  8. Слишком большой зазор между наконечниками ротора вентилятора.

При отсутствии других необычных признаков выявить причину вибрации непросто. Хотя вибрация от некоторых отказов может ощущаться в кабине экипажа очень сильной, она не повредит самолет. Нет необходимости предпринимать действия, основанные только на индикации вибрации, но это может быть очень полезно для подтверждения проблемы, выявленной другими способами.

Вибрация двигателя может быть вызвана дисбалансом вентилятора (скопление льда, потеря материала лопастей вентилятора из-за проглоченного материала или деформация лопастей вентилятора из-за повреждения посторонними предметами) или внутренней неисправностью двигателя.Ссылка на другие параметры двигателя поможет установить, существует ли неисправность.

Вибрация, ощущаемая в кабине экипажа, может не отображаться на приборах. В случае отказа некоторых двигателей на кабине летного экипажа может возникнуть сильная вибрация либо во время отказа двигателя, либо, возможно, после того, как двигатель был остановлен, что затрудняет считывание показаний приборов. Эта вибрация с большой амплитудой вызвана неуравновешенным вращением вентилятора, вращающимся вблизи собственной частоты планера, что может усилить вибрацию.Изменение воздушной скорости и / или высоты приведет к изменению скорости вращения ветряной мельницы вентилятора, и можно найти скорость самолета, при которой будет гораздо меньше вибрации. Между тем, нет риска разрушение конструкции самолета из-за вибрационных нагрузок двигателя.

Заключение

Приведенная ниже таблица состояний двигателя и их симптомов показывает, что многие отказы имеют схожие симптомы и что, возможно, нецелесообразно диагностировать природу проблемы двигателя с помощью приборов кабины экипажа. Тем не менее, нет необходимости точно понимать, что не так с двигателем. Выбор «неправильного» контрольного списка может привести к дополнительному экономическому ущербу для двигателя, но при условии, что действия будут предприняты с правильным двигателем, и управление самолетом останется первым. приоритет, самолет все еще будет в безопасности.

Состояние двигателя:

  1. Разделение двигателя
  2. Серьезные повреждения
  3. Скачок
  4. Заглатывание птиц / FOD
  5. Изъятие
  6. Flameout
  7. Проблемы с контролем топлива
  8. Пожар
  9. Пожары из выхлопной трубы
  10. Горячий старт
  11. Обледенение
  12. Неуправляемое развертывание реверсора
  13. Утечка топлива
Состояние двигателя
Признак 1 2 3 4 5 6 7 8 9 10 11 12 13
Банг O Х Х O O O
Пожарная сигнализация O O O Х
Видимое пламя O O O O O Х O
Вибрация Х O Х O Х Х
Рыскание O O O O O O O Х
Высокая EGT Х Х O O Х O Х O
N1 изменение Х Х O O Х Х Х Х
N2 изменить Х Х O O Х Х Х Х
Замена EPR Х Х Х O Х Х Х Х
FF изменение Х O O O Х O O Х
Замена масла Х O O O Х O
Видимое повреждение кожуха Х Х O Х
Дым / запах в кабине / стравливаемый воздух O O O

X = Симптом очень вероятен.

O = возможен симптом.

Примечание: пустые поля означают, что симптом маловероятен.

Это страница была взято из ан оригинал документ в http://fromtheflightdeck.com/Stories/turbofan/

Признаки неисправности системы АБС

Все, что вам нужно знать о тормозной системе с АБС и о различных признаках неисправности. Получите всю суть сейчас!

Обзор

Автомобиль обычно обязан своим поступательным движением силе трения, которая существует между его шиной и дорогой.Следовательно, когда тормоза транспортного средства резко включаются, в колесах создается механический крутящий момент, эффективно останавливающий дальнейшее вращение колес. Если это тормозное усилие, поддерживаемое гидравлическим давлением тормозов, не будет устранено, колеса в конечном итоге заблокируются в своем положении, и автомобиль начнет скользить или заносить.

Когда колеса заблокированы, водитель теряет управление транспортным средством, и вы начинаете замечать, что автомобиль обычно выходит из-под контроля.

Так работают тормозные системы без АБС. Определение ABS в соответствии с аббревиатурой означает (A-Anti-lock) (B-Braking) (S-System), и то, что она обычно делает, заключается в том, что она предотвращает полную блокировку колес транспортного средства, периодически прикладывая гидравлическое давление. Прерывистая подача давления предотвращает блокировку колес и, таким образом, дает водителю лучший контроль над автомобилем.

Если вы слышали о торможении с частотой вращения педалей, то это его автоматизированная форма; По сути, вы сможете перенаправить свой автомобиль в безопасное место при торможении даже на мокрой дороге.

Автомобиль без системы ABS склонен к пробуксовке колес на мокрой дороге

Теперь, прежде чем узнать о симптомах неисправной системы АБС , давайте разберемся с компонентами системы АБС и принципами работы системы АБС

1. Составные части системы АБС

Блок управления ABS

Модуль управления ABS - это электронный блок управления, который отслеживает скорость вращения колес по данным, отправляемым датчиками колес ABS, а затем дает команду клапанам разрешить или прекратить подачу гидравлической жидкости к тормозам в соответствии со скоростью каждого колеса.

Подсистемой модуля ABS является EBD (электронная система распределения тормозных усилий), которая также очень важна для электронной системы контроля устойчивости автомобиля и системы контроля тяги. Это основная подсистема АБС, работающая совместно с АБС. Функция ABS оптимизирует тормозное усилие, передаваемое на каждое колесо, для получения максимальной тормозной мощности при полном управлении автомобилем.

Он может изменять или изменять тормозное давление на каждом колесе, что зависит от условий и распределения веса автомобиля в данный конкретный момент времени.

Датчики скорости вращения колес

Эти датчики ABS, установленные на отдельных колесах, просто контролируют скорость каждого колеса и отправляют сигналы в модуль управления ABS для эффективного выполнения.

Гидравлические клапаны

В каждом тормозном блоке установлено не менее двух гидравлических клапанов. Функция клапанов заключается в том, чтобы периодически создавать и сбрасывать гидравлическое давление на каждое колесо, таким образом уменьшая блокировку колес.

Насос АБС

Насос АБС по существу управляет потоком гидравлической жидкости к клапанам АБС, создавая необходимую силу, необходимую для создания давления в гидравлической системе с помощью блока электродвигателя.

Посмотрите, как работает система ABS, в следующих видеороликах

Видео: Знакомство с антиблокировочной тормозной системой (ABS)!

>>> Подробнее о системе ABS: Что такое ABS? Почему это важно?

2. Признаки неисправности системы АБС

Проблемы с АБС не являются надуманными, поскольку вся концепция АБС в основном автоматизирована.Поэтому проблемы могут возникнуть в любом из следующих узлов АБС;

2.1 Признаки датчика колеса ABS

Датчик колеса ABS измеряет скорость колеса в реальном времени и отправляет данные в модуль управления ABS. Таким образом, эта часть очень важна для определения того, какое из колес замедлилось и, следовательно, более подвержено блокировке. Если этот компонент выйдет из строя, вы начнете замечать, что колеса вашего автомобиля начинают больше буксовать при резком торможении. И вы можете заметить, что ваши колеса также неожиданно блокируются.Это происходит потому, что модуль управления ABS не знает, когда прекратить подавать гидравлическое давление на каждое колесо. Следующие симптомы указывают на неисправность датчика скорости ABS.

Датчики скорости вращения колес установлены на каждом колесе

Неисправности, связанные с датчиком АБС

  • Повреждена проводка: поскольку датчики ABS или датчики скорости вращения колес обычно устанавливаются на направляемые колеса, их проводка всегда подвергается нагреву от трения, поскольку головка датчика касается колеса датчика ABS.Вы также можете ожидать, что проводка будет легко повреждена из-за опасных дорожных условий и острых предметов во время движения автомобиля.
  • Износ головки датчика: поскольку головка датчика всегда соприкасается с колесом датчика ABS, обычно можно ожидать возникновения проблем износа, и это всегда так, поскольку головка датчика обычно ломается из-за механического контакта с колесо.

2.2 Модуль управления ABS

Модуль управления ABS представляет собой электронный микропроцессор, который управляет поведением тормозной системы автомобиля, контролируя, насколько, когда и когда не подавать гидравлическое давление в тормозную систему каждого колеса.Он в основном действует как мозг системы противоскольжения и эффективно снижает вероятность блокировки колес.

Модуль управления ABS интеллектуально управляет гидравлической подачей на каждое колесо

Однако тот факт, что модуль управления ABS представляет собой систему с электронными микросхемами, подчеркивает неизбежный риск отказа. Таким образом, в случае неисправности модуля управления ABS или головного мозга можно ожидать худшего (колеса обязательно заблокируются).

2.3 Насос АБС

Насос ABS действует как мускул системы и в основном выполняет реальную работу, и без него инструкции от модуля управления могут быть неточно доставлены на колеса через гидравлику.

Насос ABS обеспечивает необходимое усилие давления для привода гидравлической системы

Сопутствующие симптомы и неисправности

  • Забиты гидравлические клапаны: Это одна из основных проблем, которая обычно мешает насосу ABS.Если клапаны засоряются или блокируются частичками грязи, которые могут перемещаться вместе с гидравлической системой, эффективность насоса будет серьезно снижена. Засоренные гидравлические клапаны могут в конечном итоге повредить такие клапаны из-за повышения давления и, таким образом, могут привести к другим проблемам, упомянутым ниже.
  • Не реагирующие или жесткие тормоза: засорение значений обычно приводит к неработающим тормозам и тормозам, для включения которых требуется больше усилий.

3. Техническое обслуживание АБС

Некоторые из следующих работ по техническому обслуживанию должны регулярно выполняться на каждой системе ABS автомобиля;

  • Датчик скорости вращения колеса следует время от времени калибровать, чтобы повысить его точность, и все его следует регулярно чистить, чтобы продлить срок его службы.
  • Тормозные колодки изнашиваются, поэтому их следует регулярно проверять и заменять изношенные колодки.
  • Гидравлические клапаны следует регулярно проверять на предмет засорения и засорения и обслуживать путем удаления воздуха из них.

3.1. Стоимость ТО

Намного дешевле потратить несколько тысяч найр на регулярное плановое обслуживание по сравнению с тем, что вы, возможно, потратите на ремонт или замену поврежденного компонента.Ежемесячное плановое техническое обслуживание системы ABS вашего автомобиля должно стоить от 5000 до 7000 фунтов стерлингов или даже меньше

.

4. Ремонт АБС

Сигнальная лампа АБС обычно является одним из первых сигналов о неисправности системы АБС. Обычно, когда зажигание автомобиля включено, индикатор ABS автомобиля загорается над приборным дисплеем и почти сразу гаснет, если система работает правильно. Однако, если индикатор не гаснет и горит постоянно, это означает, что с системой, возможно, что-то не так, и ее необходимо проверить.

Еще одним средством обнаружения проблем с АБС является использование считывателя кода АБС, который представляет собой оборудование для обнаружения проблем с блоком АБС или для удаления воздуха из контроллера АБС при попадании воздуха внутрь. Как правило, все упомянутые выше компоненты системы ABS подвержены поломкам, и эти проблемы можно легко обнаружить с помощью считывателя кода ABS. Примечательно, что в ремонте не все узлы системы АБС подлежат ремонту. Фактически, большинство из них, например, модуль управления ABS, вообще не подлежат ремонту и подлежат только замене.

  • Контрольная лампа АБС обычно светодиодная, и если она выходит из строя, ее можно только заменить, но не ремонтировать. В качестве плюса мы предлагаем вам полезные советы, в том числе 5 шагов по обращению с сигнальной лампой ABS, которая продолжает гореть.
  • Неисправные или поврежденные провода: напряжение, перемещающееся по большинству проводов, даже если оно не такое большое, означает, что даже самое маленькое сопротивление будет иметь значительное влияние на плавность работы схемы ABS. Сопротивление можно проверить с помощью мультиметра на датчике скорости, установленном на колесе.
  • Датчики колеса: В некоторых моделях автомобилей датчики установлены открыто на ступице колеса. Это делает их уязвимыми. Проверьте наличие поврежденных или отсутствующих колесных датчиков и замените их
  • Проблемы с АБС также можно обнаружить с помощью Руководства производителей ABS вместе с мультиметром с высоким импедансом, хотя это кажется более сложной задачей, более простой способ - использовать считыватель кода.

4.1. Стоимость ремонта

Когда дело доходит до стоимости ремонта системы ABS, это зависит от симптомов неисправной системы ABS и компонента неисправной системы.Для обслуживания неисправного датчика АБС вам следует ожидать потратить от 6600 фунтов стерлингов, что составляет стоимость приобретения оригинальных датчиков транспортных средств.

Когда дело доходит до замены всего модуля АБС, включая насос АБС, стоимость намного выше и варьируется от 150 000 до 500 000 фунтов стерлингов в зависимости от марки автомобиля.

Заключение

Благодаря системе ABS тормозной путь наземных транспортных средств эффективно сокращается, а автомобили также можно легко маневрировать для обеспечения безопасности даже при использовании тормозов.На схеме АБС ниже показано, как выглядит система АБС автомобиля. Однако сейчас большой вопрос: можно ли обновить автомобильный тормоз до ABS?

Схема системы АБС в автомобиле

Итак, теперь вы знаете все о симптомах - неисправной системе АБС, мы уверены, что вам понравятся и другие наши сообщения на Naijauto.com!

>>> Все темы для ознакомления: последние автомобильные новости, советы и рекомендации, цены на автомобили и обзоры.

Что может случиться с масляным фильтром при выходе из строя клапана сброса давления? -

Масляный насос поддерживает давление масла для смазки внутренних компонентов. Большинство масляных насосов представляют собой поршневые насосы прямого вытеснения, которые подают больше масла, чем требуется двигателю. Чтобы решить эту проблему, на выходе масляного насоса расположен предохранительный клапан. Его предназначение - открываться, когда давление моторного масла достигает определенного значения. Проблема с предохранительным клапаном может привести к повреждению масляного фильтра двигателя и самого двигателя.

Как работает масляный насос

Современные масляные насосы приводятся в движение либо распредвалом, коленчатым валом, либо ремнем / цепью ГРМ. Это позволяет масляному насосу вращаться быстрее и распределять больше масла при увеличении оборотов двигателя. Насос вращается и всасывает масло из поддона через всасывающую трубку. Затем он проталкивает масло под давлением через масляный фильтр в двигатель.

Есть два распространенных типа насосов:

• Шестерня: шестеренчатый насос использует две прямозубые шестерни в корпусе. Масло втягивается в корпус и через зубья шестерни, где оно находится под давлением.Затем масло выходит из выпускного отверстия насоса и направляется в двигатель.

• Ротор: в роторном насосе используется зубчатая передача и ротор внутри корпуса. Масло попадает в корпус и втягивается в пространство между лепестками. Лепестки сцепляются, нагнетая масло, которое направляется по всему двигателю.

Как работает предохранительный клапан масляного насоса

В условиях нормального давления предохранительный клапан давления масла прижимается пружиной. В результате масло напрямую через насос попадает в двигатель.Когда давление масла в системе увеличивается, поршень клапана прижимается к пружине, заставляя его открыться. Это позволяет маслу течь обратно в картер, предотвращая чрезмерное давление масла. Натяжение пружины предохранительного клапана определяет максимальное давление масла.

Повреждение из-за неисправного клапана сброса давления

Клапаны сброса давления масляного насоса могут выйти из строя как в открытом, так и в закрытом положении. Это может вызвать повреждение масляного фильтра двигателя и самого двигателя.

• Застрявший в открытом положении предохранительный клапан может позволить стечь слишком большому количеству масла. Это приводит к недостаточному давлению масла и катастрофическому повреждению двигателя.

• Заклинивание клапана в закрытом состоянии приведет к чрезмерному давлению масла. Это может привести к повреждению пробок масляной кухни в блоке цилиндров. Когда это происходит, двигатель теряет большое количество масла и падает давление. Внутренним компонентам не хватает масла, что приводит к их быстрому перегреву и заеданию.

• Часто, когда предохранительный клапан заедает закрытым, это приводит к серьезным повреждениям масляного фильтра.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
