Основные признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться. Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством.

Содержание

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

• магнитные;
• оптические;
• построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Действие происходит в тот момент, когда поршень расположен в мертвой верхней точке и осуществляется цикл сжатия.

Особенности датчика коленвала ВАЗ-2114

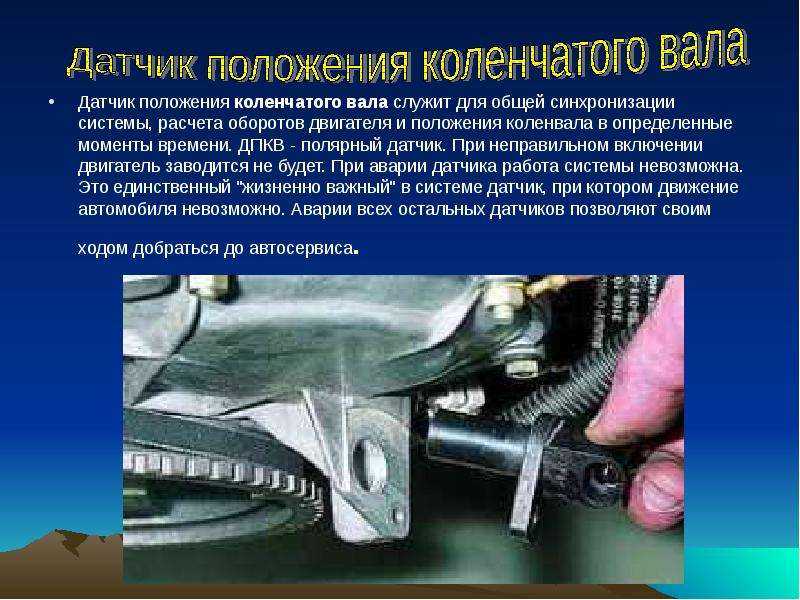

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке. При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм.

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

1. Холостые обороты двигателя «плавают».
2. Вы замечаете недостаточную мощность мотора.
3. В цилиндрах слышны детонационные стуки.
4. Двигатель может самостоятельно набирать или сбрасывать обороты.
5. Двигатель отказывается запускаться.
6. В салоне автомобиля горит предупреждающая лампочка.

Читайте также: Неисправности датчика температуры наружного воздуха ВАЗ-2114

При полной неисправности датчика коленвала завести двигатель будет невозможно, в то время как остальные признаки неисправности позволят только предполагать, что причина поломки заключается именно в нем. Более точную классификацию проблемы можно получить с помощью компьютерной диагностики, где каждый код ошибки будет свидетельствовать о той или иной поломке.

Проверка датчика коленвала на исправность

Чтобы самостоятельно провести проверку датчика положения коленчатого вала, необходимо его снять и провести осмотр на наличие видимых повреждений. При обнаружении скопления грязи или масла в зазоре, необходимо тщательно почистить деталь.

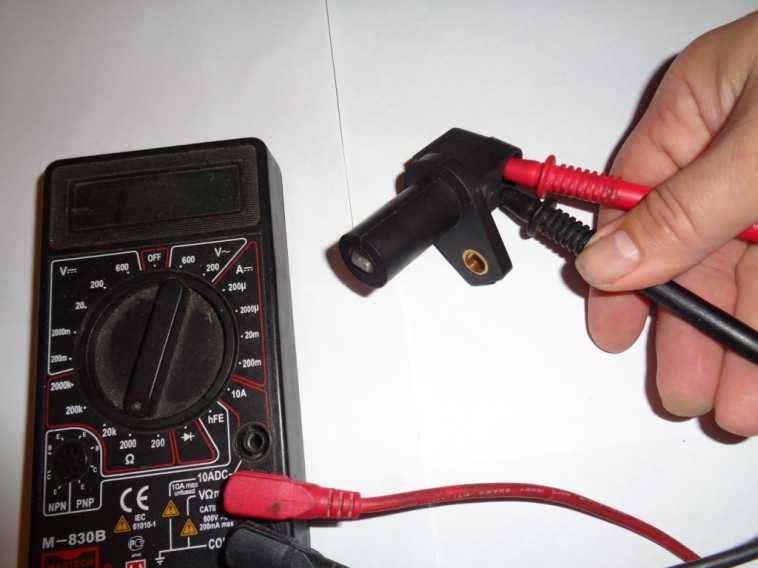

Также провести проверку исправности датчика можно при помощи омметра. Сопротивление катушки у исправного датчика будет иметь свои показания, которые находятся в пределах 500-700 Ом. Используя мультиметр, впору проверить индуктивность обмотки – в Сети можно найти видео с проведением проверки. Однако даже при совпадении всех показателей с нормой, нельзя быть уверенным в полной исправности датчика. Для проведения диагностики в таком случае рекомендуется применять осциллограф.

Итак, зная причины поломки датчика положения коленчатого вала, и где он находится, можно самостоятельно проверить его работоспособность. Но даже после проверки лучше всего заменить этот механизм новым. Цена датчиков невысока, а запасная деталь может очень пригодиться в дороге.





Как вам статья?

Признаки неисправности датчика коленвала: как проверить, замена регулятора коленчатого вала » Авто центр ру

Работа автомобильного мотора зависит от работоспособности и состояния множества различных исполнительных механизмов и контроллеров. Электронный блок управления, регулируя основные параметры двигателя, основывается на показаниях различных регуляторов. Одним из таковых является ДПКВ. Какие присущи для датчика коленвала признаки неисправности, где находится устройство и как произвести его диагностику — узнайте из этой статьи.

[ Скрыть]

Характеристика ДПКВ

Что такое ДПКВ, каковы симптомы неисправности датчика коленвала, как в случае обнаружения неполадок снимать и менять контроллер? Для начала разберем основные вопросы, касающиеся места расположения и принципа функционирования.

Местонахождение, функции и принцип действия

Перед тем, как проверить датчик положения и поменять устройство, нужно узнать, где оно расположено. Место установки на большинстве транспортных средств неудобное, поскольку при необходимости замены автовладельцу будет тяжело до него добраться. Девайс расположен на специальном кронштейне, рядом со шкивом привода генераторного устройства.

Конструктивно эта деталь состоит из следующих элементов:

• чувствительный компонент, представляющий собой намагниченный металлический сердечник;
• разъем датчика, использующийся для подключения к бортовой сети машины;
• корпус, как правило, цилиндрической формы, выполненный из пластика либо алюминия;
• основание с фланцем, а также технологическим отверстием для фиксации;
• проводе с эмалированной изоляцией.

Для того, чтобы устройство было более надежным и быстро не вышло из строя, обмотка девайса герметизирована с помощью специальной термоактивной полимерной смолы. Как известно, на диске коленвала имеется 58 зубьев, которые расположены по окружности, расстояние между ними составляет 6 градусов. На диске остается специальное место для двух зубчиков, оно используется для определения начального положения коленвала, что позволяет генерировать сигналы синхронизации.

Как работает датчик положения коленчатого вала? При повороте диска зубчики воздействуют на ДПКВ, изменяя его магнитное поле, в результате чего образуются импульсы. От ДПКВ сигнал передается на электронный блок управления, таким образом, предупреждая его о частоте и положении вала. Именно это считается основанием для вычисления момента времени, в соответствии с чем ЭБУ корректирует зажигание, а также работу топливных форсунок.

В том случае, если ДПКВ будет передавать неверные сигналы, в системе будет нарушена цикличность срабатывания форсунок и зажигания. Соответственно, в конечном итоге это может привести к некорректной работе силового агрегата, а также его полной остановке и невозможности эксплуатации авто.

Фотогалерея «Виды ДПКВ»

1. Оптический контроллер

2. Магнитный ДПКВ

Возможные неисправности

Замена датчика положения коленвала должна осуществляться в случае обнаружения поломок.

Чтобы определить поломку, существует несколько способов, но для начала предлагаем узнать о симптомах, которые помогут определить, что ДПКВ неисправен:

1. Нестабильная работа силового агрегата. При движении накатом, на нейтральной скорости, обороты двигателя могут резко увеличиваться и так же резко падать. Помимо этого, автомобиль может заглохнуть без причин, к примеру, стоя на светофоре или спускаясь с горки на нейтральной передаче.
2. Снижение мощности двигателя, причем падение оборотов можно будет ощутить и без тахометра. Мотор может периодически восстанавливать свою работоспособность, но ненадолго.
3. При работе мотора появилась детонация — стук «пальчиков» или гидрокомпенсаторов. Особенно этот признак проявляется при движении в гору либо при езде на пониженных оборотах.
4. Пропала искра. Искра может пропадать, а затем опять появляться.
5. Один из самых неприятных для автовладельца признаков — не получается запустить двигатель автомобиля. Также запуск мотора может быть затрудненным.
6. Ухудшилась динамика автомобиля в целом (автор видео — канал Автоэлектрика ВЧ).

Естественно, большинство из приведенных выше симптомов могут свидетельствовать и о других проблемах в работе силового агрегата. Причиной таких признаков могут служить свечи, трамблер, высоковольтные провода, засорение топливного фильтра или его выход из строя. Поэтому для того, чтобы точно убедиться в том, что неисправен данный контроллер, нужно знать, как производится проверка датчика положения коленвала, об этом мы расскажем ниже.

Способы проверки на работоспособность

Проверка датчика коленвала начинается с визуальной диагностики устройства. Проверьте состояние корпуса — на нем не должно быть следов повреждений, целыми должны быть сердечник, а также разъем и контакты, установленные в нем. Если на контактах ДПКВ имеются следы грязи, то от них следует избавиться путем очистки, к примеру, можно использовать спирт или бензин. Для диагностики обязательно нужно снять датчик — при демонтаже проверьте расстояние между диском синхронизации, а также сердечником устройства, это расстояние должно быть не более 1.5 мм (автор видео — Рамиль Абдуллин).

В том случае, если визуальная проверка не дала результатов, можно прозвонить устройство, для этого вам потребуется омметр. Если ДПКВ исправный, то результаты теста должна показать около 550-750 Ом, но перед диагностикой уточните этот параметр в сервисной книжке. Если полученные значения выходят за пределы допустимого диапазона, это говорит о выходе из строя контроллера, соответственно, его нужно будет поменять. Есть еще один способ диагностики.

Перед тем, как проверить датчик коленвала тестером, вам потребуется:

• вольтметр, лучше, чтобы он был цифровой;
• мегаомметр;
• устройство для замера индуктивности;
• сетевой трансформатор.

Желательно, чтобы диагностика ДПКВ осуществлялась в помещении с температурой 20-25 градусов. Уровень сопротивления следует проверить с помощью омметра, как мы рассказали выше. Чтобы измерить индуктивность, вам понадобится измеритель, индуктивность должна составлять около 200-400 мГц. Затем, используя мегаомметр, производится замер сопротивления изоляционного слоя, при уровне напряжения около 500 вольт этот параметр должен быть не более 20 мОм. В том случае, если в ходе диагностики случится непредвиденное намагничивание синхронизирующего вала, процесс размагничивания можно осуществить с применением сетевого трансформатора (автор видео — канал VMazute).

Инструкция по замене контроллера

Замена датчика коленвала выполняется следующим образом:

1. В первую очередь нужно отключить зажигание.
2. Затем откройте капот и найдите место установки ДПКВ. От контроллера следует отключить разъем с проводкой.
3. С помощью гаечного ключа, как правило, это ключ на 10, нужно открутить винт, который фиксирует контроллер.
4. Прежде чем демонтировать устройство, необходимо сделать соответствующие отметки, где он расположен. После этого девайс подлежит снятию.
5. Затем производится установка нового контроллера с учетом отметок. Девайс подключается к бортовой сети, для этого устанавливается разъем. Теперь заведите двигатель и проверьте работоспособность устройства, если все в норме, то замену можно считать успешно завершенной.

Видео «Диагностика ДПКВ без измерительных приборов»

Как быстро и эффективно проверить работоспособность контроллера без использования измерительных приборов (автор — канал Автоэлектрика ВЧ).

Признаки неисправности датчика положения коленчатого вала

Датчик положения коленчатого вала, также известный как CPS, является важным компонентом системы двигателя автомобиля. CPS отвечает за определение положения и скорости коленчатого вала в двигателе и отправку этих данных на компьютер автомобиля. Неисправный CPS может привести к серьезному повреждению системы двигателя, что приведет к снижению производительности и другим проблемам.

Что такое датчик положения коленчатого вала?

Датчик положения коленчатого вала — это небольшое электронное устройство, которое устанавливается рядом с коленчатым валом двигателя. CPS использует магнит или устройство на эффекте Холла для определения положения коленчатого вала при его вращении. Затем он отправляет эту информацию на компьютер автомобиля, который использует ее для расчета частоты вращения двигателя и других данных.

Датчик положения коленчатого вала является важным компонентом системы управления двигателем, поскольку он помогает обеспечить эффективную и безопасную работу двигателя. Без датчика положения коленчатого вала двигатель не сможет точно измерить скорость и положение коленчатого вала, что может привести к снижению производительности и даже повреждению двигателя.

Как работает датчик положения коленчатого вала

Датчик положения коленчатого вала работает с помощью магнита или устройства на эффекте Холла, которое устанавливается рядом с коленчатым валом. Когда коленчатый вал вращается, он проходит мимо датчика, который определяет его положение и скорость. Затем эта информация отправляется на компьютер автомобиля, который использует ее для расчета частоты вращения двигателя и других данных. Затем компьютер использует эти данные для управления системой впрыска топлива, моментом зажигания и другими функциями двигателя.

Датчик положения коленчатого вала является важным компонентом двигателя, так как помогает обеспечить его эффективную и безопасную работу. Без него двигатель не смог бы точно измерить скорость и положение коленчатого вала, что могло привести к снижению производительности и даже к повреждению двигателя. Важно регулярно проверять и заменять датчик положения коленчатого вала, чтобы обеспечить правильную работу двигателя.

Мы стремимся обеспечить исключительное обслуживание клиентов, удобство и честные цены, что обеспечивает наилучшее соотношение цены и качества.

Нами движет желание заслужить ваше доверие и построить долгосрочные отношения с нашими клиентами.

Свяжитесь с нами по всем вопросам, связанным с ремонтом автомобилей, и ощутите преимущества Merrill.

Свяжитесь с нами

Общие симптомы неисправного или неисправного датчика положения коленчатого вала

Когда датчик положения коленчатого вала начинает выходить из строя, это может вызвать множество симптомов, которые могут предупредить водителя о потенциальной проблеме. Некоторые из наиболее распространенных признаков плохого или неисправного датчика положения коленчатого вала включают в себя:

• Загорается индикатор Check Engine. Одним из наиболее распространенных признаков неисправности датчика положения коленчатого вала является горящий индикатор Check Engine. Когда датчик начинает выходить из строя, он посылает на компьютер неверный сигнал или вообще не посылает сигнал, что приводит к включению индикатора Check Engine.
• Пропуски зажигания в двигателе. Если датчик положения коленчатого вала не работает должным образом, это может привести к пропуску зажигания в двигателе. Это может быть связано с отправкой неправильного сигнала на компьютер или вообще без сигнала.
• Неравномерный холостой ход — Еще одним признаком неисправности датчика положения коленчатого вала является неровный холостой ход. Это происходит, когда двигатель не получает правильных данных от датчика, вызывая пропуски зажигания, вибрацию и тряску.
• Недостаток мощности — Неисправный датчик положения коленчатого вала может вызвать отсутствие мощности в автомобиле. Это происходит, когда компьютер не получает правильных данных от датчика, что приводит к пропуску зажигания и снижению выходной мощности.

В дополнение к вышеперечисленным симптомам неисправность датчика положения коленчатого вала также может привести к остановке автомобиля или затруднению его запуска. Это связано с тем, что датчик отвечает за предоставление компьютеру информации, необходимой для управления синхронизацией двигателя, и, когда он выходит из строя, двигатель не сможет запуститься или работать должным образом.

Диагностика неисправного или неисправного датчика положения коленчатого вала

Диагностика неисправного или неисправного датчика положения коленчатого вала может быть затруднена, поскольку физические признаки неисправности отсутствуют. Сначала механику необходимо выполнить визуальный осмотр датчика и его проводки, чтобы проверить наличие явных признаков повреждения или коррозии. Затем они будут использовать специализированное диагностическое оборудование для проверки выходного сигнала датчика и сравнения его с сигналом заведомо исправного CPS.

Если выходной сигнал датчика выходит за пределы диапазона, указанного производителем, датчик необходимо заменить. Затем механику необходимо удалить все диагностические коды неисправностей, которые могли быть сохранены в компьютере автомобиля, а затем провести пробную поездку на автомобиле, чтобы убедиться, что проблема решена.

Ремонт или замена неисправного или неисправного датчика положения коленчатого вала

При подозрении на неисправный или неисправный датчик положения коленчатого вала его следует заменить как можно скорее. В большинстве случаев это включает удаление старого датчика и замену его новым. Для этой процедуры могут потребоваться специальные инструменты, поэтому лучше доверить ее квалифицированному механику.

При замене датчика положения коленчатого вала важно использовать правильный тип датчика для автомобиля. Неправильный тип датчика может привести к повреждению двигателя, поэтому важно проконсультироваться с руководством по обслуживанию автомобиля для правильного типа датчика. Кроме того, перед установкой необходимо проверить жгут проводов на наличие признаков повреждения или коррозии.

Профилактическое обслуживание датчика положения коленчатого вала

Лучшим способом предотвращения проблем с датчиком положения коленчатого вала является регулярное техническое обслуживание. Это включает в себя регулярный осмотр проводки и соединений на наличие признаков повреждения или коррозии. При обнаружении каких-либо повреждений их следует немедленно устранить. Кроме того, важно убедиться, что двигатель регулярно обслуживается, чтобы поддерживать все компоненты в хорошем состоянии.

Также важно проверить сам датчик положения коленчатого вала на наличие признаков износа или повреждений. При обнаружении каких-либо проблем датчик следует заменить как можно скорее. Кроме того, важно убедиться, что двигатель работает при правильной температуре и что уровень масла регулярно проверяется, чтобы гарантировать, что датчик не подвергается чрезмерному нагреву или давлению.

Стоимость замены неисправного или неисправного датчика положения коленчатого вала

Стоимость замены неисправного или неисправного датчика положения коленчатого вала может варьироваться в зависимости от таких факторов, как марка и модель. Как правило, замена CPS может стоить от 100 до 500 долларов за запчасти и работу. Это может быть дороже, если необходимо выполнить обширную работу, чтобы получить доступ и заменить CPS.

Стоимость замены самого CPS может варьироваться от 20 до 200 долларов в зависимости от марки и модели автомобиля. Важно убедиться, что замена CPS совместима с автомобилем, так как использование несовместимой детали может привести к дальнейшему повреждению автомобиля.

Признаки неисправности датчика положения коленчатого вала

Дизельные двигатели не запускаются так, как другие, потому что у них нет свечей зажигания. Вместо этого дизельные двигатели запускаются, когда воздушно-топливная смесь воспламеняется при чрезвычайно высокой температуре. Датчик положения коленчатого вала является важным компонентом дизельного двигателя, поскольку он посылает сигналы коленчатому валу о том, сколько топлива или воздуха необходимо для этой смеси. Если датчик работает неправильно и отправляет неверные сообщения, у вас может возникнуть множество проблем. В вашем автомобиле может не быть необходимого количества топлива для запуска, и вся система может выйти из строя. Расписание по времени также может быть нарушено, если топливные форсунки открываются не по назначению. Остальная часть этой части будет обсуждать контрольную означает, что ваш датчик положения коленчатого вала выходит из строя , чтобы вы знали, на что обращать внимание в дороге.

Проблемы с запуском

Нет ничего более неприятного, чем когда вы готовы начать свой день, а грузовик не заводится. Для среднего Джо это откладывает весь их план на день. Для людей, владеющих автопарком, это означает потерю дохода и недоставку посылок. Одной из возможных причин, по которой грузовик не заводится, является неисправность датчика положения коленчатого вала. Попробуйте думать о датчике как о посреднике, а о самом коленчатом вале — как об операторе. Если мессенджер выдает оператору неверное значение, вся система выходит из строя. Например, датчик может подумать, что топлива достаточно для запуска, поэтому он дает команду коленчатому валу начать работу. Тем не менее, все становится грязным, если газа действительно недостаточно, а нужно больше. Возможно, это единственный случай в жизни, когда старая поговорка неверна; вы можете обвинить посланника.

Неустойчивое ускорение

Страшно укачивать в машине. Одной из причин, по которой вас может тошнить за рулем, является неравномерное ускорение. Все может стать шатким из-за неисправного датчика положения коленчатого вала. Опять же, коленчатый вал работает по расписанию. Деталь выглядит как стержень с кривошипами, которые двигаются и поддерживают работу двигателя. Если есть проблема с датчиком, вы можете столкнуться с менее чем плавным движением, потому что датчик дает неточные показания коленчатого вала во время движения. Топливные форсунки могут открываться не по назначению, вызывая чрезмерные толчки и, в конечном итоге, автомобильную тошноту.

Низкий расход топлива

Еще одна головная боль, с которой ненавидят водители, — низкий расход топлива. Газ дорогой. Обычные люди или те, кто управляет автопарком, конечно же, не хотят тратить на заправку больше денег, чем необходимо. Поговорите с механиком, если вы останавливаетесь на заправке чаще, чем обычно. Вот что может произойти: допустим, ваш датчик положения коленчатого вала сообщает коленчатому валу, что для работы требуется больше топлива. В этом случае ваш коленчатый вал перейдет на ускоренную передачу и закачает в двигатель больше топлива, чем ему нужно. Этот процесс совершенно расточительный и дорогостоящий. Обратите внимание на то, сколько раз вы останавливаетесь у заправки, чтобы сохранить деньги в карманах.

Плохая вибрация

Каждый водитель ожидает почувствовать небольшую вибрацию, находясь за рулем. Однако, если все невероятно трясется, у вас, вероятно, большие проблемы. Когда коленчатый вал получает неверные сообщения от датчиков, их временной график сбивается. Поэтому вы можете почувствовать больше вибраций, чем обычно. Коленчатый вал должен работать в обычном режиме, потому что дизельный двигатель невероятно сложен, и без него автомобиль не будет двигаться плавно. Таким образом, вам следует обратиться к специалисту по ремонту, как только вы почувствуете сильное движение.

Страшная лампочка «Проверь двигатель»

Ничто так не портит день, как загорание лампочки «Проверь двигатель». Одним из объяснений этого явления может быть неисправный датчик положения коленчатого вала. Однако важно отметить, что этот индикатор может мигать из-за различных проблем. Таким образом, вы всегда должны полагаться на обученного механика, который расскажет вам, что происходит. Обязательно сообщите специалисту по ремонту, если вы столкнулись с какими-либо другими признаками неисправности датчика положения коленчатого вала. Таким образом, они могут раскрыть капот и добраться до корня проблемы.

Следите за этими симптомами неисправного датчика положения коленчатого вала, чтобы избежать дорогостоящего ремонта или, возможно, даже попасть в аварию. К счастью, есть некоторые вещи, которые вы можете сделать, чтобы этого не произошло. Во-первых, держите автомобиль подальше от сильной жары. Думайте о своем датчике положения коленчатого вала как о компьютере, который посылает сигналы. Как и любой другой компьютер, сенсор не должен сильно нагреваться.

Еще одна вещь, которую вы можете сделать, чтобы предотвратить полный отказ датчика, — это регулярно проводить техническое обслуживание. Датчик положения коленчатого вала со временем может изнашиваться. Таким образом, механик должен время от времени осматривать вещи, чтобы определить, когда те или иные детали требуют замены.
