Содержание

назначение, устройство и принцип работы

Один из элементов сложной системы смазки двигателя – масляный насос. Именно с его помощью моторное масло поступает ко всем элементам силового агрегата, и именно благодаря ему двигатель может работать без каких-либо проблем и сбоев.

Устройство масляного насоса не особо сложное, и разобраться в нем может каждый автолюбитель. Зная его конструкцию и принцип действия, можно вовремя заметить первые признаки неисправности и принять соответствующие меры до того, как проблема зайдет далеко.

Назначение масляного насоса двигателя

Система смазки двигателя – ответственный участок работы. Чтобы моторное масло прошло по всем каналам и попало на все детали, необходимо создать давление, другими словами, качать масло по системе, а не ждать, что оно пойдет самотеком. Конструкторы давно решили этот вопрос, когда разработали масляный насос. Идея оказалась настолько удачной, что до сегодняшнего дня менялись только конструктивные решения самого насоса, но не его принцип работы.

Назначение масляного насоса – постоянная прокачка моторного масла по всей системе смазки двигателя. Если давление в масляной системе всегда стабильное, не приближается к минимальной или максимальной критической отметке, значит, масляный насос работает вполне нормально.

Виды масляных насосов, их устройство и принцип работы

Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.

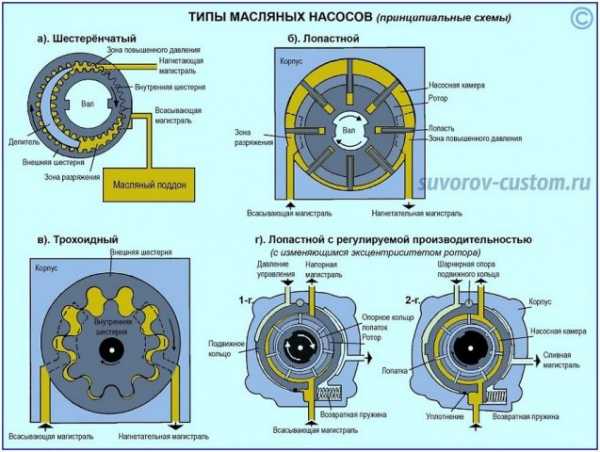

По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

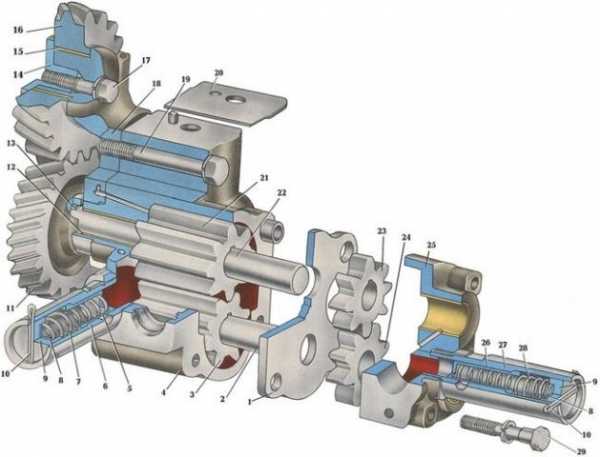

  1. Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.

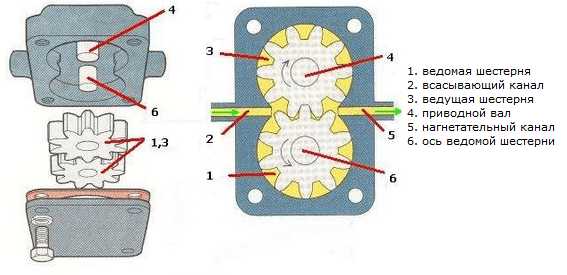

    Шестеренчатый насос с внешним зацеплением

  2. У шестеренного насоса с внутренним зацеплением конструкция другая. Его рабочий узел состоит из двух шестерен, вставленных друг в друга. При этом одна шестерня (большая) имеет зубцы на внутренней окружности, а вторая (меньшая) – на наружной. Этими зубцами шестерни входят в зацепление, образуя полость в форме полумесяца. Масло перекачивается при вращении внутренней шестерни, в результате чего внешняя шестерня тоже крутится, перемещая масло вместе с ведущей шестерней.

    Шестеренчатый насос с внутренним зацеплением

  3. Роторный насос по принципу действия похож на шестеренный с внутренним зацеплением. У роторного тоже есть два вложенных друг в друга элемента (ротора) и перекачка масла тоже происходит благодаря их вращению.

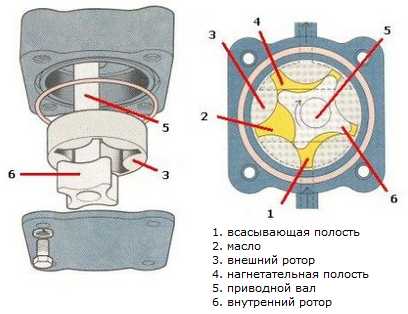

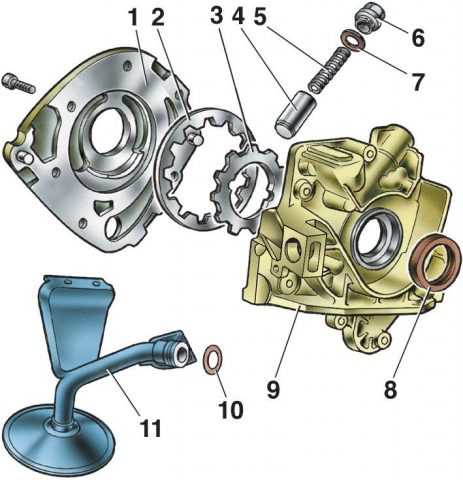

    Устройство роторного насоса: (1 — полость всасывания; 2 — масло; 3 — внешний ротор; 4 — нагнетательная полость; 5 — приводной вал; 6 — внутренний ротор)

  4. Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.
Шиберный насос

По адаптивности различают регулируемые и нерегулируемые типы насосов.

  1. У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.

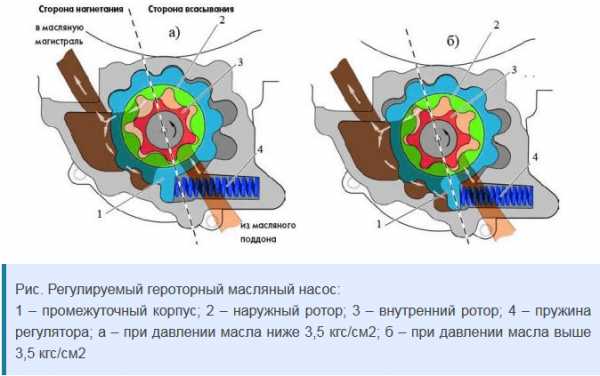

    Устройство регулированного роторного насоса: (1 — промежуточный корпус; 2 — наружный ротор; 3 — внутренний ротор; 4 — пружина регулятора; а) при пониженном давлении масла; б) при повышенном давлении масла)

  2. Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.

Типы привода насоса бывают электрические и механические.

  1. Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
  2. Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.
Принцип работы некоторых масляных насосов

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.

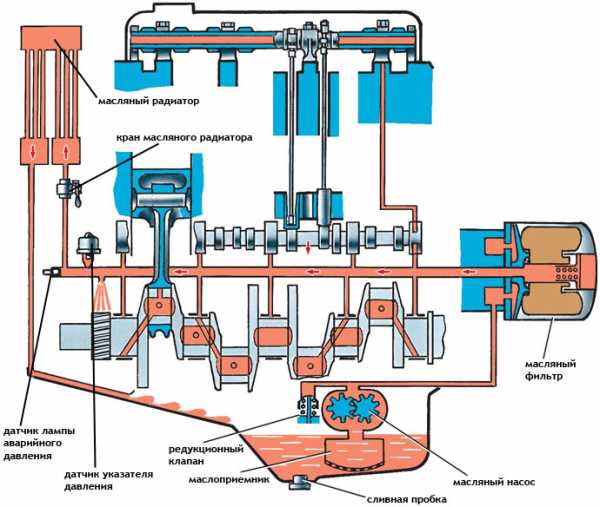

Расположение масляного насоса вместе с другими элементами двигателя: (1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала)

Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.

Неисправности и их признаки

У масляных насосов достаточно большой ресурс: благодаря работе с моторным маслом они мало изнашиваются, а благодаря простой конструкции почти не имеют слабых мест.

Чтобы масляный насос жил долго и счастливо, ему нужно нормальное моторное масло и хороший масляный фильтр. Твердые частички (а они обязательно будут появляться в двигателе, даже новом, во время работы) изнашивают рабочие поверхности насоса. Большинства поломок насоса можно было бы избежать, просто проходя регулярное ТО.

Возможные неисправности масляных насосов:

  1. Износ рабочих частей насоса – шестеренок, пластинок шибер или ротора, а также внутренней поверхности рабочей камеры. При появлении выработки эффективность работы насоса снижается, начинаются проблемы с закачкой масла в каналы системы;
  2. Поломка редукционного клапана. У него очень простая конструкция, по сути это пружина определенной жесткости, удерживающая клапан на месте. Но даже такая элементарщина может сломаться, и тогда начинаются проблемы с регулировкой давления в системе;
  3. Засор фильтра насоса. На любой насос ставится фильтр-сетка грубой очистки перед маслозаборником. Конечно, основную задачу по очистке моторного масла берет на себя основной масляный фильтр, но и пренебрегать защитой насоса тоже не следует. Периодически фильтр-сетка забивается и не пропускает масло;
  4. Плохо закреплен фильтр на масляном насосе. В этом случае внутрь насоса будут попадать твердые частички и царапать поверхность металлических деталей;
  5. Изношена прокладка масляного насоса. Любые уплотнители рано или поздно начинают течь, поэтому производители продают ремкомплекты.

Неполадки с масляным насосом имеют характерные признаки:

  1. Повышается или понижается давление в системе смазки, о чём предупреждает индикатор на панели приборов;
  2. Тревожным признаком будет слишком быстрый расход масла, свидетельствующий о возможной его утечке.

Заключение

Что сделать, чтобы масляный насос служил долго и счастливо? В первую очередь, выполнять обычные сервисные процедуры: своевременную замену моторного масла и комплекта фильтров. Во время ТО попросите мастера проверить, всё ли в порядке с масляным насосом. Ну а если проблема уже появилась, с ее решением лучше не затягивать. И целый насос, и отдельные запчасти к нему можно приобрести, если пришла пора его ремонтировать.

vaznetaz.ru

Устройство и принцип работы масляного насоса в машине

Поговорим о сердце любого двигателя внутреннего сгорания – маслонасосе. Именно масляный насос нагнетает давление в системе смазки, позволяя смазывать трущиеся пары, отводить тепло и продукты износа. Рассмотрим принцип работы и устройство шестеренных и роторных насосов регулируемого, а также нерегулируемого типа.

ПРИНЦИПИАЛЬНЫЕ РАЗЛИЧИЯ В УСТРОЙСТВЕ

На подавляющем большинстве автомобилей установлен нерегулируемый масляный насос. От избытка давления систему смазки предохраняет редукционный клапан, который сбрасывает излишки масла. Современные автомобили все чаще агрегатируются регулируемым масляным насосом. Принудительное изменение производительности масляной помпы позволяет уменьшить механические потери, снизив тем самым расход топлива и количество вредных выбросов. По внутреннему устройству маслонасосы разделяются на шестеренные и роторные.

ПРИНЦИП РАБОТЫ ШЕСТЕРЕННОГО МАСЛОНАСОСА

Ведомая шестерня закреплена на оси, а ведущая приводится во вращение приводным валом. Вращающиеся шестерни забирают масло через всасывающий канал, куда оно поступает по маслоприемнику из картера. Далее, масло под давлением поступает в нагнетательную полость, откуда уже распределяется по каналам масляной системы. Именно так работает простейший шестеренный насос.

Производительность маслонасоса напрямую зависит от скорости вращения коленчатого вала. Но повышение давления в системе сверх нормы приведет к выдавливанию сальников и увеличению механических потерь. Поэтому избыток масла стравливается редукционным клапаном, который открывается при превышении расчетного давления. Подробно устройство и принцип работы клапана, позволяющего сбрасывать масло обратно во впускную полость, вы можете изучить из статьи «Редукционный клапан масляного насоса».

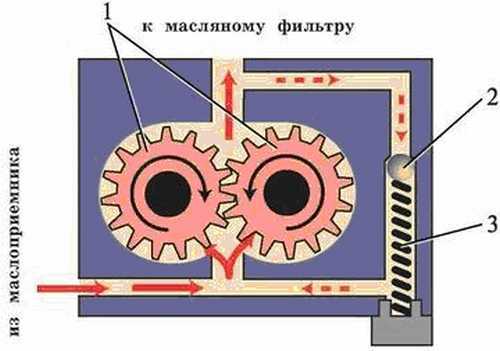

1- заборные шестерни; 2- клапан; 3-запорная пружина.

ВИДЫ

По способу зацепления шестерен помпы для перекачивания жидкостей делятся на агрегаты с внутренним и внешним зацеплением.

Устройство агрегатов с шестерней в шестерни позволяет приводить маслонасос в действие непосредственно от коленчатого вала. Принцип работы способствует уменьшению габаритных размеров корпуса без потери производительности. Поэтому именно нерегулируемые маслонасосы с внутренним зацеплением чаще всего устанавливаются на современные автомобили.

РОТОРНЫЙ ТИП

Устройство объединяет в корпусе внутренний (ведущий) и внешний (ведомый) роторы. Моторное масло забирается лопастями ведущего ротора и, проходя через нагнетательную полость, подается к каналам масляной системы двигателя. Выше показано устройство нерегулируемой масляной помпы, поэтому ее принцип работы предполагает наличие редукционного клапана.

РЕГУЛИРУЕМЫЙ НАСОС

Регулируемый масляный насос роторного типа оснащается подвижным статором и регулировочной пружиной. Вращаясь внутри внешнего ротора, внутренний ротор захватывает из всасывающей полости масло, перенаправляя его под давлением в нагнетательную область. Объем перекаченного масла зависит от скорости вращения внутреннего ротора и от объема полости между внутренним и внешним ротором, который соединен с подвижным статором. Изменяя объем, мы можем регулировать производительность масляного насоса.

Регулировка производительности

Принцип работы регулировки объема заключается в смещении подвижного статора. В режиме низкого давления пружина регулятора, преодолевая сопротивления масла в нагнетательной полости, задвигает статор (промежуточный корпус) в крайнее положение. Объем полости между наружным и ведомым ротором уменьшается, что приводит к снижению количества перекачиваемого масла.

При повышении оборотов коленчатого вала и возрастании давления в нагнетательной полости масло преодолевает сопротивление регулировочной пружины. Смещение промежуточного корпуса ведет к увеличению зазора между наружным и внутренним роторами. Увеличивается количество перекачиваемого масла и давление в системе.

Особенности работы регулируемого масляного насоса в определенных режимах позволяют на 30% снизить механические потери в сравнении с нерегулируемыми агрегатами. Поскольку насос перекачивает ровно такой объем, который на данном режиме работы необходим для смазывания деталей двигателя, замедляются темпы старения масла.

ШИБЕРНЫЕ АГРЕГАТЫ

В автомобиле шиберные помпы используются не только для нагнетания смазочных материалов в двигателе, но и в качестве насоса гидроусилителя руля. С точки зрения принципа работы и устройства, интерес вызывают двухрежимные масляные насосы, все чаще устанавливающиеся на двигатели производства VAG-Group (к примеру, Audi, Volkswagen). Устройство рассмотрим на примере маслонасоса с мотора V6 TDI объемом 4.2 л.

Масло нагнетается лопатками, которые при вращении ротора под воздействием центробежной силы прижимаются к рабочей зоне статора. В этом плане принцип работы ничем не отличается от обычного лопастного маслонасоса. Но конструкторы оснастили помпу эксцентриковым поворотным регулирующим кольцом. Также устройство предполагает наличие соленоида, который по команде блока управления двигателем (Engine Control Unite) открывает доступ маслу к регулировочной полости.

ПРОЦЕСС СМЕНЫ РЕЖИМОВ

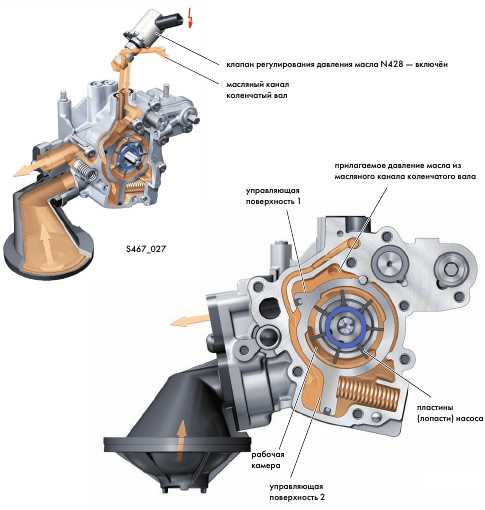

  • Режим сниженной производительности. ЭБУ замыкает клапан управления давлением на массу, открывая доступ маслу к каналу второй управляющей поверхности. По другому масляному каналу давление масла постоянно воздействует на управляющую поверхность №1. Действующее на обе поверхности давление масла преувеличивает усилие пружины. Регулирующее кольцо поворачивается против часовой стрелки, уменьшая тем самым объем рабочей камеры маслонасоса.

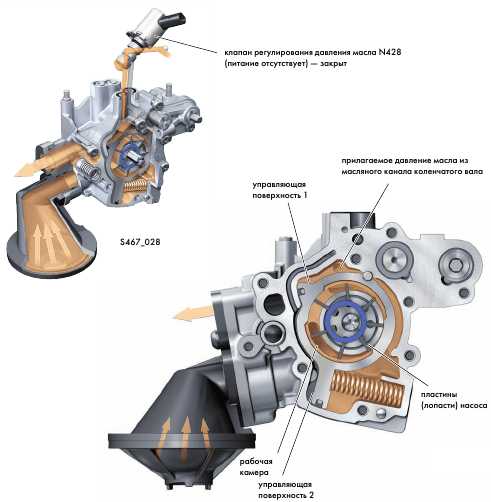

  • Режим высокой производительности. ЭБУ отключает питание электромагнитного клапана. Масляный канал управляющей поверхности 2 перекрывается, а давление масла действует только на зону 1. Поскольку создаваемого усилия недостаточно для преодоления сопротивления пружины, регулирующее кольцо поворачивается по часовой стрелке и отклоняется от центра. Таким образом, увеличивается объем рабочей камеры и количество перекачиваемого моторного масла. Соответственно, давление в системе также возрастает.

Регулировка производительности осуществляется ЭБУ, который считывает информацию о режиме работе двигателя с ДМРВ (либо ДАД+ДТВ), ДПКВ, ДПДЗ, датчика положения педали акселератора, ДТОЖ, датчика температуры масла. Разумеется, полноценная работа системы невозможна без датчика давления масла, устройство, принцип работы и способы проверки которого мы уже рассматривали. Смена режимов работы происходит при повышении оборотов коленчатого вала выше 2500 об./мин либо при возрастании нагрузки на двигатель (динамичный разгон, буксировка груза).

Вне зависимости от конструкции и принципа работы, выход маслонасоса из строя приведет к серьезным поломкам и необходимости капитального ремонта двигателя. Поэтому полезно знать признаки неисправности и понимать технологию проверки масляного насоса.

neauto.ru

устройство, принцип работы, типы. Где находится и как работает шестеренный, регулируемый роторный маслонасос

Поговорим о сердце любого двигателя внутреннего сгорания – маслонасосе. Именно масляный насос нагнетает давление в системе смазки, позволяя смазывать трущиеся пары, отводить тепло и продукты износа. Рассмотрим принцип работы и устройство шестеренных и роторных насосов регулируемого, а также нерегулируемого типа.

Принципиальные различия в устройстве

На подавляющем большинстве автомобилей установлен нерегулируемый масляный насос. От избытка давления систему смазки предохраняет редукционный клапан, который сбрасывает излишки масла. Современные автомобили все чаще агрегатируются регулируемым масляным насосом. Принудительное изменение производительности масляной помпы позволяет уменьшить механические потери, снизив тем самым расход топлива и количество вредных выбросов. По внутреннему устройству маслонасосы разделяются на шестеренные и роторные.

Принцип работы шестеренного маслонасоса

Ведомая шестерня закреплена на оси, а ведущая приводится во вращение приводным валом. Вращающиеся шестерни забирают масло через всасывающий канал, куда оно поступает по маслоприемнику из картера. Далее, масло под давлением поступает в нагнетательную полость, откуда уже распределяется по каналам масляной системы. Именно так работает простейший шестеренный насос.

Производительность маслонасоса напрямую зависит от скорости вращения коленчатого вала. Но повышение давления в системе сверх нормы приведет к выдавливанию сальников и увеличению механических потерь. Поэтому избыток масла стравливается редукционным клапаном, который открывается при превышении расчетного давления. Подробно устройство и принцип работы клапана, позволяющего сбрасывать масло обратно во впускную полость, вы можете изучить из статьи «Редукционный клапан масляного насоса».

1- заборные шестерни; 2- клапан; 3-запорная пружина.

Виды

По способу зацепления шестерен помпы для перекачивания жидкостей делятся на агрегаты с внутренним и внешним зацеплением.

Устройство агрегатов с шестерней в шестерни позволяет приводить маслонасос в действие непосредственно от коленчатого вала. Принцип работы способствует уменьшению габаритных размеров корпуса без потери производительности. Поэтому именно нерегулируемые маслонасосы с внутренним зацеплением чаще всего устанавливаются на современные автомобили.

Роторный тип

Устройство объединяет в корпусе внутренний (ведущий) и внешний (ведомый) роторы. Моторное масло забирается лопастями ведущего ротора и, проходя через нагнетательную полость, подается к каналам масляной системы двигателя. Выше показано устройство нерегулируемой масляной помпы, поэтому ее принцип работы предполагает наличие редукционного клапана.

Регулируемый насос

Регулируемый масляный насос роторного типа оснащается подвижным статором и регулировочной пружиной. Вращаясь внутри внешнего ротора, внутренний ротор захватывает из всасывающей полости масло, перенаправляя его под давлением в нагнетательную область. Объем перекаченного масла зависит от скорости вращения внутреннего ротора и от объема полости между внутренним и внешним ротором, который соединен с подвижным статором. Изменяя объем, мы можем регулировать производительность масляного насоса.

Регулировка производительности

Принцип работы регулировки объема заключается в смещении подвижного статора. В режиме низкого давления пружина регулятора, преодолевая сопротивления масла в нагнетательной полости, задвигает статор (промежуточный корпус) в крайнее положение. Объем полости между наружным и ведомым ротором уменьшается, что приводит к снижению количества перекачиваемого масла.

При повышении оборотов коленчатого вала и возрастании давления в нагнетательной полости масло преодолевает сопротивление регулировочной пружины. Смещение промежуточного корпуса ведет к увеличению зазора между наружным и внутренним роторами. Увеличивается количество перекачиваемого масла и давление в системе.

Особенности работы регулируемого масляного насоса в определенных режимах позволяют на 30% снизить механические потери в сравнении с нерегулируемыми агрегатами. Поскольку насос перекачивает ровно такой объем, который на данном режиме работы необходим для смазывания деталей двигателя, замедляются темпы старения масла.

Шиберные агрегаты

В автомобиле шиберные помпы используются не только для нагнетания смазочных материалов в двигателе, но и в качестве насоса гидроусилителя руля. С точки зрения принципа работы и устройства, интерес вызывают двухрежимные масляные насосы, все чаще устанавливающиеся на двигатели производства VAG-Group (к примеру, Audi, Volkswagen). Устройство рассмотрим на примере маслонасоса с мотора V6 TDI объемом 4.2 л.

Масло нагнетается лопатками, которые при вращении ротора под воздействием центробежной силы прижимаются к рабочей зоне статора. В этом плане принцип работы ничем не отличается от обычного лопастного маслонасоса. Но конструкторы оснастили помпу эксцентриковым поворотным регулирующим кольцом. Также устройство предполагает наличие соленоида, который по команде блока управления двигателем (Engine Control Unite) открывает доступ маслу к регулировочной полости.

Процесс смены режимов

  • Режим сниженной производительности. ЭБУ замыкает клапан управления давлением на массу, открывая доступ маслу к каналу второй управляющей поверхности. По другому масляному каналу давление масла постоянно воздействует на управляющую поверхность №1. Действующее на обе поверхности давление масла преувеличивает усилие пружины. Регулирующее кольцо поворачивается против часовой стрелки, уменьшая тем самым объем рабочей камеры маслонасоса.
  • Режим высокой производительности. ЭБУ отключает питание электромагнитного клапана. Масляный канал управляющей поверхности 2 перекрывается, а давление масла действует только на зону 1. Поскольку создаваемого усилия недостаточно для преодоления сопротивления пружины, регулирующее кольцо поворачивается по часовой стрелке и отклоняется от центра. Таким образом, увеличивается объем рабочей камеры и количество перекачиваемого моторного масла. Соответственно, давление в системе также возрастает.

Регулировка производительности осуществляется ЭБУ, который считывает информацию о режиме работе двигателя с ДМРВ (либо ДАД+ДТВ), ДПКВ, ДПДЗ, датчика положения педали акселератора, ДТОЖ, датчика температуры масла. Разумеется, полноценная работа системы невозможна без датчика давления масла, устройство, принцип работы и способы проверки которого мы уже рассматривали. Смена режимов работы происходит при повышении оборотов коленчатого вала выше 2500 об./мин либо при возрастании нагрузки на двигатель (динамичный разгон, буксировка груза).

Вне зависимости от конструкции и принципа работы, выход маслонасоса из строя приведет к серьезным поломкам и необходимости капитального ремонта двигателя. Поэтому полезно знать признаки неисправности и понимать технологию проверки масляного насоса.

autolirika.ru

Масляный насос: описание,виды,ремонт,замена,устройство,принцип работы. | НЕМЕЦКИЕ АВТОМАШИНЫ

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

  1. всасывающая и нагнетательная полости;
  2. внешний и внутренний роторы;
  3. вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.



Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.

Достоинства регулируемых масляных насосов

Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

  • примерно на треть меньшая отбираемая у двигателя мощность;
  • меньший износ масла за счет снижения частоты и числа оборотов;
  • масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.


Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

  • снижение уровня масла в картере;
  • поломка приборов, контролирующих давление;
  • применение некачественного или неприспособленного для данного насоса масла;
  • засорение масляного фильтра;
  • поломка предохранительного или смазочного клапана;
  • засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:

  1. снижение давления масла;
  2. увеличение его расхода.

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.

ОСНОВНЫЕ НЕИСПРАВНОСТИ

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

  1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
  2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
  3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

Преимущества масляных насосов с возможностью регулирования



Использование регулируемых маслонасосов более предпочтительно, поскольку такие модели дают ряд заметных преимуществ:

  • снижение доли мощности, отбираемой у двигателя (примерно на 33%),
  • снижение интенсивности отработки масла благодаря уменьшению количества оборотов, снижению частоты,
  • снижение вспенивания масла.

Регулируемый масляный насос дает возможность получить равномерную циркуляцию масла в системе смазки и увеличить срок его службы (реже требуется замена), что дает заметную экономическую выгоду.

Особенности ремонта и замены

Ремонт масляного насоса может заключаться в замене рабочей пары (что не всегда целесообразно), замене редукционного клапана и РТИ, постановке втулок в изношенные посадочные отверстия. В ряде случаев возможно восстановление шестерен путем наплавки с последующей слесарной обработкой. Поддаются ремонту и нарушенные резьбовые соединения – их растачивают либо снабжают резьбовыми втулками.

Однако куда чаще масляный насос заменяется в сборе. Это связано с относительно невысокой стоимостью детали, а также большой трудоемкостью работ по восстановлению изношенных элементов. В таком случае процесс сводится к демонтажу изношенного маслонасоса и установке нового с герметичным подключением к прочим элементам системы смазки. Разумеется, при этом проводится замена моторного масла и фильтров, не будет лишней и последующая промывка системы.

От технического состояния элементов системы смазки во многом зависит характер работы, надежность и ресурс двигателя. Поэтому важно тщательно следить за их работой и не забывать проверять исправность деталей в ходе проведения ТО автомобиля.

seite1.ru

Какими бывают масляные насосы, и для чего они нужны в автомобиле? Блог › Масляный насос.

Масляный насос обеспечивает принудительную циркуляцию смазочного масла в двигателе. Поломка масляного насоса относится к числу самых опасных, так как ведет к возникновению масляного голодания, перегреву и заклиниванию двигателя.

Типы масляных насосов

Масляные насосы, постоянное давление в которых поддерживает редукционный клапан, относятся к нерегулируемым, в отличие от регулируемых. В регулируемых насосах давление поддерживается посредством изменения производительности. В подавляющем большинстве современных двигателей используются не регулируемые и не обслуживаемые насосы.

В конструкции некоторых турбированных двигателей применяется дополнительный электрический масляный насос, в течение ограниченного времени подающий масло к оси турбины после остановки двигателя

В зависимости от конструкции в автомобильных двигателях применяются шестеренчатые, роторные и пластинчатые масляные насосы. Шестеренчатый насос - наиболее распространенный тип. Роторные насосы также встречаются. Пластинчатый или коловратный насос относится к редкому типу.

Устройство и принцип работы масляного насоса шестеренчатого типа

В системах смазки двигателей внутреннего сгорания чаще всего используются масляные насосы шестеренчатого типа. При незначительных размерах они обладают высокой надежностью и производительностью. Шестеренчатые масляные насосы относятся к разряду нерегулируемых.В литом корпусе насоса располагаются две небольшие шестерни - ведущая и ведомая, при этом зазор между корпусом насоса и торцами зубцов шестерней минимален. Ведущая шестерня крепится с помощью шпонки к (изредка встречаются иные схемы привода), а ведомая - свободно вращается на оси.

Применение масла с пониженной вязкостью в двигателях большой мощности связано с необходимостью облегчить работу масляного насоса

Когда вал передает вращение шестерням насоса, они захватывают зубцами масло из всасывающего канала и нагнетают его в систему через нагнетательный канал. Если давление нагнетаемого масла избыточно - срабатывает редукционный клапан в корпусе насоса, состоящий из шарика с пружиной. Под давлением масла шарик сжимает пружину, пропуская часть смазки в двигателя. Это позволяет поддерживать оптимальное давление масла в системе (4-5 кг/см).Шестеренчатые насосы подразделяются на два вида: с наружным или внутренним зацеплением. Наружное зацепление предполагает расположение двух шестерней рядом друг с другом, а внутреннее зацепление означает, что одна шестерня располагается внутри другой.Частота и производительность шестеренного масляного насоса в единицу времени пропорциональны. Этим объясняется разница в показаниях шкалы датчика давления масла при разных режимах работы двигателя.

Устройство и принцип работы роторного масляного насоса

Регулируемые масляные насосы роторного типа более совершенны по конструкции, чем нерегулируемые. Они способны поддерживать оптимальное давление масла в системе при любой частоте вращения коленчатого вала.Регулируемый масляный насос роторного типа состоит из ведущего и ведомого роторов, смонтированных внутри в литого корпуса. Помимо роторов в конструкции есть также подвижный статор, имеющий регулировочную пружину. При повороте статора, объем полости между роторами изменяется с целью регулировки .

Патент на изобретение роторного насоса первым получил канадец Чарльз Барнс в 1874 году

Когда частота вращения коленчатого вала увеличивается, потребность трущихся деталей в масле возрастает. Давление в системе падает, и регулировочная пружина смещает статор. Он сдвигает ведомый ротор, увеличивая, тем самым, объем полости между ним и ведущим ротором. Давление масла увеличивается, и производительность насоса возрастает.Когда скорость вращения коленчатого вала снижается, происходит обратный процесс. Расход масла уменьшается, а давление в системе возрастает. Регулировочная пружина сжимается, перемещая статор. Тот меняет положение ведомого ротора, уменьшая объем межроторной полости, давление масла падает, и производительность насоса снижается.Нерегулируемый роторный насос подает масло в систему по тому же принципу, что и шестеренчатый. Масло, поступающее в насос через всасывающий клапан, захватывается лопастями и перегоняется в нагнетательный канал системы. В случае повышения давления масла, происходит его сброс через редукционный клапан.Использование регулируемых масляных насосов роторного типа позволяет значительно снизить количество отбираемой мощности. Благодаря тому, что роторный насос работает на меньших оборотах, чем шестеренчатый, увеличивается, а вспенивание снижается.

Эксплуатация масляного насоса

На длительность эксплуатации масляного насоса влияют, по большому счету, только два фактора: качество и количество масла, залитого в систему смазки. Как и любой подвижный механизм, насос должен смазываться, и делается это за счет того же масла, которое насос прокачивает через себя. Исходное качество масла, равно как и частота его замены, влияют на срок службы насоса.

В двигателях Fiat 1964 года выпуска привод масляного насоса осуществлялся от распредвала. При переходе на двухвальную систему ГРМ компания перешла к обычной системе привода от коленвала

К «слабым местам» конструкции можно отнести пружины, применяемые в конструкции масляного насоса. Как и любым напряженным металлическим элементам, им свойственна усталость металла, приводящая к ослаблению пружины и, как следствие, падению давления в системе смазки.При выходе из строя масляного насоса производится его замена, так как литой корпус не подлежит разборке.

«Масляным» является насос, оказывающий давление в системе на смазку, вследствие чего, все подвижные элементы двигателя внутреннего сгорания обеспечиваются смазкой. В сухом картере, помимо транспортировки смазки, эта деталь в автомобиле способствует так же перекачке масла с картера двигателя к масляному баку.

Приведение в действие масляного насоса осуществляется посредством коленчатого вала либо распределительного вала через приводной вал.

Виды (по характеру управления)

Их можно объединить в две группы, зависимо от особенностей управления:

  1. Регулируемые.
  2. Нерегулируемые.
Перв

strbuild.ru

Производительность - масляный насос - Большая Энциклопедия Нефти и Газа, статья, страница 2

Производительность - масляный насос

Cтраница 2

Производительность масляного насоса на 1 кет мощности составляет приблизительно QH 0 05 - - 0 12 л / мин.  [16]

Производительность масляного насоса рассчитывают, исходя из количества тепла, которое должно быть отведено маслом от трущихся поверхностей.  [17]

Производительность масляного насоса на 1 кет мощности составляет приблизительно 0 05 - 0 12 л / мин. Расход масла в циркуляционной системе зависит от потерь его при испарении и утечек через неплотности в соединениях маслопроводов. При хорошем состоянии масляной системы и надлежащем уходе этот расход за 12 месяцев не должен превышать 5 - 10 % емкости масляного бака.  [19]

Производительность масляного насоса рассчитывают, исходя из количества тепла, которое должно быть отведено маслом от трущихся поверхностей.  [20]

Производительность масляного насоса на 1 кет мощности составляет приблизительно QH 0 05 - ь0 12 л / мин.  [21]

Определение производительности масляного насоса Ум [ л / ч ( м3 / ч) ] расчетным путем недостаточно надежно. Поэтому на практике величину Ум ( л / ч) определяют, задавшись предварительно удельной производительностью V № масляного насоса.  [22]

Проверку производительности масляного насоса и регулировку клапанов смазочной системы производят на специальном стенде совместно с проверкой работы масляных фильтров и манометров.  [23]

Определение производительности масляного насоса V M расчетным путем недостаточно надежно.  [24]

Расчет производительности масляных насосов поршневого типа производится обычным образом.  [25]

В приближенных расчетах производительность масляного насоса принимают равной 0 1 - 0 2 л / мин на 1 кет эффективной мощности.  [26]

Время подъема груза зависит от производительности масляного насоса, величины нагрузки и числа оборотов шестерен масляного насоса в минуту. Нормальный подъем продолжается 10 - 12 секунд, а опускание - 18 секунд при 1100 - 1200 об / мин коленчатого вала.  [27]

Кроме этого параметра на прокачиваемость существенное влияние оказывает производительность масляного насоса и высота его расположения, относительный уровень масла в поддоне двигателя. Уменьшить время задержки поступления масла к парам трения можно регулировкой редукционного клапана, использованием специальных масляных ка / р-теров, маслоприемников, насосав, а также внесением некоторых конструктивных изменений в систему смазки.  [28]

Емкость маслосборника рассчитывают на количество масла, равное 3 - 6-кратной производительности масляного насоса в минуту. Маслосборники, применяемые для крупных компрессоров и устанавливаемые обычно в подвальном помещении, выполнены в виде бака, оборудованного поплавковым указателем и автоматическим сигнализатором уровня.  [30]

Страницы:      1    2    3    4

www.ngpedia.ru

Масляный насос: описание, характеристики, виды, неисправности

Масляный насос предназначен для создания давления в системе смазки, и тем самым обеспечить смазку движущихся частей двигателя внутреннего сгорания. В системе смазки с сухим картером масляный насос дополнительно выполняет функцию перекачки масла из картера двигателя в масляный бак.

Описание

Система смазки двигателя имеет задачу обеспечивать конструктивным элементам двигателя достаточные количества смазывающего масла. Это представляет собой замкнутую систему, в которой масло должно брать на себя большое количество задач:

  • Смазка всех скользящих деталей
  • Охлаждение деталей двигателя — защита от перегрева
  • Очищение от отложений, от остаточных продуктов сгорания и от износа
  • Защита от коррозии
  • Подавление шумов и гашение колебаний
  • Уплотнение предельно высокого класса качества (например, поршневых колец)
  • Передача силы и энергии
  • Системы смазки двигателя
  • В области масляной смазки двигателя различают следующие системы смазок:
  • Циркуляционная смазка под давлением
  • Смазка с сухим картером
  • Циркуляционная смазка под давлением

В этом виде смазки, нашедшей свое применение почти во всех четырехтактных двигателях, масло при помощи насоса движется через провода или каналы по большому количеству мест смазки. Помимо различных опорных мест валов достаточным количеством масла обеспечиваются также и гидравлические компенсационные элементы (гидравлические толкатели) клапанов, клапанные коромысла, цепи приводов валов и их натяжные устройства, а также поршни.

Для очистки масла между масляным насосом и местами смазок вставлены различные виды фильтров грубой, тонкой и предельно-тонкой очистки. Для охлаждения масла часто применяются воздушные или водяные масляные радиаторы.

Образованию чрезмерно повышенного давления масла, которое может возникать преимущественно вовремя пуска холодного двигателя или при повышенных оборотах, препятствуется посредством соответствующего клапана ограничения давления. Он встроен близко к насосу со стороны нагнетания или непосредственно на корпусе насоса и дает выйти чрезмерно высокому давлению в масляный картер.

Смазка с сухим картером

Смазка с сухим картером представляет собой особый вид циркуляционной смазки под давлением. В этой системе масло, текущее из двигателя обратно, при помощи специального отсасывающего насоса закачивается в отдельный запасный масляный резервуар.

Отсюда при помощи насоса подачи под давлением масло двигателя движется дальше в соответствующие места смазки. Преимущество такой конструкции заключается в том, что несмотря на наклонное экстремальное положение или возникающие центробежные силы, всегда гарантируется достаточное обеспечение маслом. По этой причине такая конструкция часто находит свое применение в производстве вездеходов или в гоночном спорте.

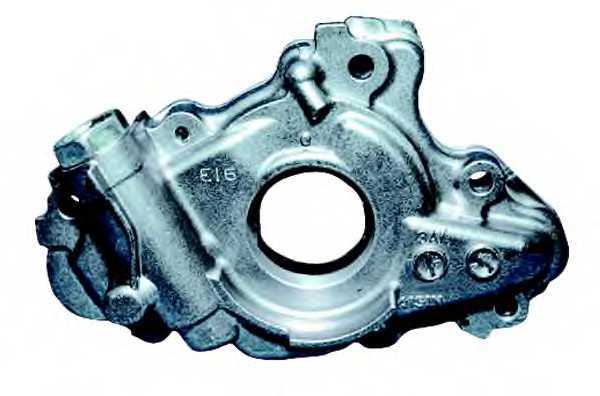

Конструктивные типы и исполнения насосов

Масляные насосы по их конструкциям и внешнему виду очень разнообразны. Принцип насоса, вид привода, а также исполнение корпуса являются наиболее часто встречающимися отличиями.

В зависимости от цели применения, места встраивания и мощности используются масляные насосы, работающие по различным принципам.

Наиболее часто встречающиеся конструкции насосов следующие:

  • Зубчатые насосы
  • Шестеренные насосы
  • Роторные насосы

Зубчатые насосы

В зубчатых насосах транспортировка масла осуществляется между зубьями и стенкой посредством вращательных движений двух зубчатых колес. Сцепление пары зубчатых колес препятствует вытеканию масла обратно в картер. Таким образом, с одной стороны образуется зона повышенного давления, в то время как со стороны впуска появляется зона пониженного давления.

Шестеренный насос

В шестеренном насосе к внутреннему колесу эксцентрично расположено внешнее зубчатое колесо, находящееся в корпусе насоса. Как и в обыкновенном зубчатом насосе, масло транспортируется в промежуточные пространства между зубьями. При продолжающемся вращении насоса с одной стороны, в которой зубья движутся по направлению друг от друга, образуется зона пониженного давления. Это всасывающая сторона насоса. А в месте, где зубья снова сцепляются друг с другом, создается повышенное давление. Здесь имеет место выталкивание масла под давлением. Преимущество шестеренчатых насосов по отношению к обыкновенным зубчатым заключается в более высокой мощности насоса, особенно при малой частоте вращения.

Роторный насос

Роторный насос состоит из наружного ротора с внутренними зубьями и из внутреннего ротора с наружными зубьями. Наружный ротор обкатывается поверх зубьев внутреннего ротора и, таким образом, вращается в корпусе насоса. Внутренний ротор имеет на один зуб меньше, нежели наружный ротор, так что при вращении осуществляется транспортировка жидкости из одного промежутка между зубьями наружного ротора в следующий. При вращательном движении пространства со стороны всасывания увеличиваются, в то время как со стороны нагнетания они уменьшаются. Такая конструкция способна при большом потоке транспортируемого материала производить высокое давление.

Виды приводов масляных насосов

Как правило, масляные насосы приводятся в движение непосредственно от двигателя. Привод осуществляется либо напрямую через зубчатое зацепление, либо через штекерные соединения на коленчатом валу или через зубчатые колеса, приводные цепи или через зубчатые ремни.

Общие указания по монтажу

Для обеспечения правильной работы и долговечности насоса во время установки нового насоса необходимо всегда соблюдать предписания по монтажу производителя двигателя.

Все же всегда необходимо следовать так же следующим общим указаниям:

  1. Выпустите залитое масло. Его необходимо проверить на возможное загрязнение. Прежде всего, металлические загрязняющие частицы часто являются причиной закупоривания и механического износа отдельных компонентов двигателя.
  2. При установке насоса обязательно следите за чистотой. Труба всасывания масла, как правило, оснащена только одним фильтром грубой очистки. Металлические и загрязняющие частицы могут после ремонта беспрепятственно попасть вовнутрь нового насоса и в короткое время стать причиной повторного износа. Поэтому необходимо почистить по возможности все элементы конструкции, каналы и трубу всасывания масла, которые связаны с маслом.
  3. При установке нового масляного насоса всегда необходимо менять так же масляный фильтр. Если система давления масла сильно загрязнена, ее так же необходимо подвергнуть дополнительной чистке.
  4. Перед установкой нового масляного насоса его необходимо сравнить с геометрией старого насоса.
  5. Привод насоса (зубчатые зацепления, цепные колеса, приводные цепи и ремни) необходимо проверить на возможные повреждения.

Перед установкой насоса необходимо смазать предписанным маслом все движущиеся части насоса (зубчатые колеса, валы). При установке необходимо обратить внимание на правильное положение насоса. При возникновении монтажных проблем (неправильное прилегание, косое положение) не привинчивайте его с силой по отношению к креплениям на корпусе. Это может послужить причиной повреждения насоса, функциональных неполадок и негерметичностей.

При монтаже масляного насоса и трубы всасывания масла необходимо всегда использовать новые уплотнения и уплотнительные кольца. Избегайте общего использования жидких средств уплотнения. Их разрешается использовать и встраивать только там, где это предписано изготовителем двигателя. Крепежные винты насоса должны при установке затягиваться с учетом моментов затяжек, предписанных изготовителем двигателя, и соответствующей последовательности затягивания винтов.

Если предусмотрены предохранительные шайбы против произвольного отвинчивания, то их необходимо использовать согласно предписанию изготовителя двигателя.

Перед запуском двигателя мы рекомендуем заполнить систему масла при помощи специального напорного резервуара для подачи под давлением (метод вдавливания). При этом сторона нагнетания системы масла оказывается полностью заполненной маслом, и в ней нет воздуха. Как правило, систему заполняют до тех пор, пока масло не попадет в места смазки двигателя, расположенные в самых высоких и в самых отдаленных от масляного насоса местах. При этом масло должно выступить на клапанных коромыслах или из опорных мест распределительного вала. Таким образом, исключаются повреждения, которые могут возникнуть при запуске двигателя с недостаточным давлением масла.

После «создания давления» в масляной системе двигатель заполняется до предписанного уровня масла. При пуске двигателя после смены масляного насоса двигателю необходимо несколько секунд, чтобы создать давление масла. Если давление масла не создается, тогда необходимо прервать процесс пуска, немедленно заглушите двигатель и устраните причину. В этом случае откажитесь от идеи работы двигателя на высоких оборотах с целью ускорения образования давления масла в системе. Пользуйтесь только теми маслами, которые предписывает и рекомендует производитель двигателя.

Выявление причин / Диагностика повреждений

Система смазки и также механика двигателя состоят из большого количества подвижных и неподвижных деталей. Каждый элемент конструкции участвует как специфически для себя, так и во взаимодействии с другими компонентами. Поэтому проблемы давления и подачи масла могут иметь различные причины. При выходе из строя одного из элементов конструкции страдает вся система смазки. Если проблему не увидеть своевременно или вообще проигнорировать, то от этого будут страдать все взаимосвязанные элементы конструкции. Часто, несмотря на небольшую по значимости причину, двигатель полностью выходит из строя. Перед тем, как ставить вопрос о замене масляного насоса, необходимо перепроверить следующие пункты и устранить возможные неполадки.

Причины низкого давления масла или его отсутствия:

  • Слишком низкий уровень масла
  • Слишком низкая вязкость масла (слишком жидкое)
  • Образование масляной пены в кривошипной камере по причине слишком высокого уровня масла или неподходящего масла с неподходящими присадками или по причине загрязнения масла:
  • Закупорено сито всасывания масла
  • Неплотная труба всасывания масла (всасывается только воздух)
  • Висячий (открытый) клапан регулировки давления масла
  • Забитый масляный фильтр
  • Закупоренные масляные каналы, шланги подачи масла и масляный радиатор
  • Открытые или отломленные сопла впрыскивания масла (охлаждение поршней методом впрыска)
  • Отсутствующие или выпавшие пробки закупоривания каналов, через которые подается давление, блока двигателя, головки цилиндров и коленчатого вала
  • Изношенный подшипник скольжения коленчатого, распределительного, компенсационного вала и вала коромысла
  • Изношенные или дефектные компоненты, такие как гидротолкатель, турбокомпрессор, впрыскивающие топливные насосы или топливные насосы высокого давления
  • Неплотные уплотнительные поверхности в двигателе
  • Причины слишком высокого давления масла (как правило, речь не идет о неисправности масляного насоса)
  • Слишком высокая вязкость масла (слишком густое)
  • Не работает клапан регулировки давления масла (остается закрытым)
  • Забит масляный фильтр
  • Закупорена проводка, по которой поступает масло под давлением
  • По недоразумению был установлен слишком мощный насос.

avtodvigateli.com

Отправить ответ

avatar
  Подписаться
Уведомление о
