Прокачка гидравлического домкрата: Как прокачать гидравлический домкрат? Прокачка подкатного домкрата и бутылочного типа своими руками

Содержание

Как прокачать гидравлический домкрат? Прокачка подкатного домкрата и бутылочного типа своими руками

Согласно актуальной статистике, количество автолюбителей, делающих выбор в пользу именно гидравлических подъёмных устройств, постоянно увеличивается. Это обусловлено прежде всего максимальной простотой конструкции и непосредственно самой эксплуатации подобного оборудования. Однако и оно требует грамотного ухода и периодического техобслуживания. Именно поэтому следует знать, как правильно прокачать гидравлический домкрат, не обращаясь к специалистам.

Когда именно необходима прокачка

Важно помнить, что срок эксплуатации любого инструмента и оборудования без обслуживания ограничен, и гидродомкраты не являются исключением. С одной стороны, эти устройства относят к категории максимально надёжных и выносливых, однако, и они требуют регулярного ухода.

Чаще всего пользователям приходится сталкиваться с неисправностями, отражающимися на давлении внутри цилиндров.

В результате подобных неполадок существенно уменьшается высота подъёма штока, а также способность удерживать груз. При этом эксплуатационные показатели оборудования могут понижаться как постепенно, так и резко. В подобных ситуациях одним из эффективных способов решения проблемы может стать прокачка домкрата, во время которой потребуется выгнать воздух из системы и пополнить запас рабочей жидкости.

Для максимально оперативного устранения любой неисправности необходимо сначала определиться с её причинами. Своевременное и точное выявление уязвимого места механизма поможет оперативно восстановить его работоспособность.

Не секрет, что именно масло, выполняющее функции рабочей жидкости в любом гидравлическом устройстве, отвечает за создание давления, необходимого для подъёма и фиксации грузов. Исходя из этого, можно сделать вывод, что большинство проблем связаны именно с ним. Завоздушенность системы приводит к следующим неполадкам:

  • уменьшение рабочей длины штока;
  • появление пружинной амортизации упора при минимальных нагрузках;
  • существенное замедление подъёма;
  • уменьшение грузоподъёмности домкрата.

В подавляющем большинстве случаев воздух в гидроцилиндрах появляется из-за уменьшения количества рабочей жидкости. При сильно выкрученном перепускном клапане масло может просто вытечь, если домкрат расположен под наклоном.

Стоит учесть, что даже при правильной транспортировке в таких случаях со временем объём жидкости уменьшается. Именно поэтому настоятельно рекомендуется постоянно контролировать положение указанного клапана.

Ещё одним источником воздуха может стать повреждённое, изношенное или же неправильно установленное уплотнительное кольцо поршня гидронасоса. При эксплуатации домкрата в горизонтальном и перевёрнутом положении камера может постепенно наполняться воздухом.

В таких ситуациях количество масла во второй ёмкости может оставаться нормальным.

Чаще всего источником всех бед являются завоздушенность цилиндров гидравлического домкрата и утрата герметичности отдельных элементов конструкции подъёмного оборудования. Однако на практике приходится сталкиваться также с выходом из строя обратных клапанов. Из-за того, что сбивается запорный шарик, подпираемый пружиной, рабочая жидкость перестаёт собираться в нужной камере. В подобных ситуациях перед прокачкой домкрата придётся его полностью разобрать и заменить повреждённые элементы. Выполнение подобных работ рациональнее будет доверить опытным специалистам сервисного центра.

Инструкция

Изначально стоит определиться с тем, что именно подразумевается под «прокачкой» применительно к современным подъёмным механизмам. Речь идёт о комплексе действий, направленных на вытеснение воздуха из гидроцилиндров. При этом весь процесс сводится к перекачиванию рабочей жидкости насосом. Именно это и стало определяющим фактором при появлении названия процедуры, являющейся одним из важнейших пунктов технического обслуживания подъёмных устройств.

В то же время стоит отметить, что избавиться от воздуха в системе домкрата можно и без использования упомянутого насоса.

Тем, в чьём распоряжении оказался старый гидродомкрат или же сравнительно новый образец современного подъёмного оборудования с явными признаками завоздушенности, необходимо знать, как быстро справиться с подобной проблемой. Сейчас в сети можно найти большой объём соответствующей информации. Прежде всего следует отметить, что для эффективного восстановления работоспособности устройства понадобится стандартный инструментальный арсенал, а также около 300 мл обычного минерального масла или же специальной жидкости для гидравлических систем.

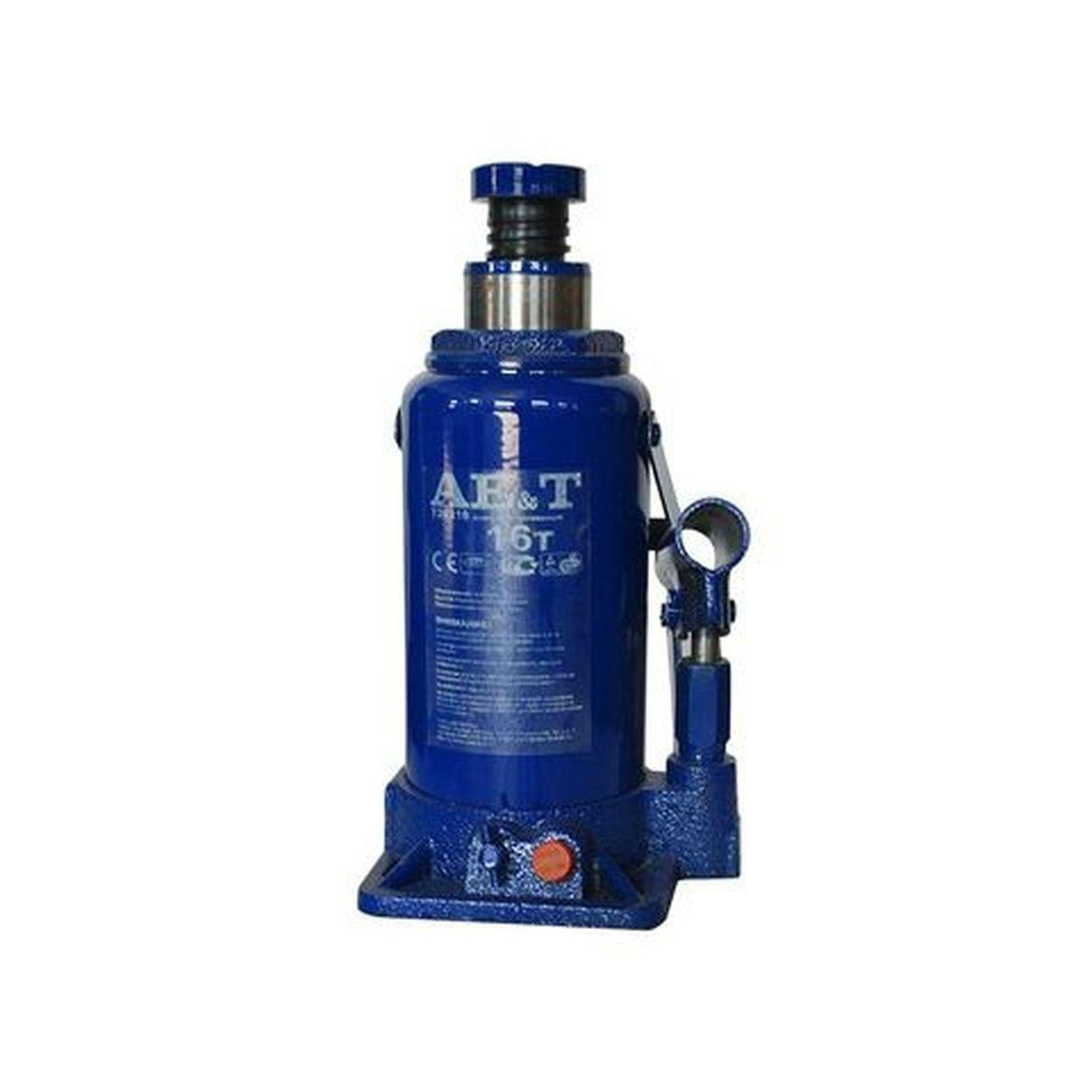

Для эффективной прокачки гидродомкрата бутылочного типа потребуется выполнить следующие действия.

  1. В первую очередь предстоит найти заливное отверстие, которое максимально герметично закупорено резиновой пробкой. В подавляющем большинстве случаев оно расположено в верхней части устройства. С учётом конструктивных особенностей разных моделей заглушка бывает утопленной в корпус или же выпирающей над ним.
  2. Открыть отверстие для залива масла, аккуратно вытащив пробку, чтобы избежать её повреждения.
  3. В полном объёме слить всю рабочую жидкость. Стоит учесть, что эта мера актуальна в тех случаях, когда требуется обслужить старый гидродомкрат, который активно эксплуатировался в течение длительного времени без проведения ТО. Для полного удаления остатков масла следует выкрутить перепускной клапан и до упора опустить поршень.
  4. Промыть цилиндры с использованием специальных жидкостей, а также керосина или же масла, которое будет после заливаться.
    Для этого необходимо залить промывочное средство через упомянутое ранее отверстие, накачиванием поднять поршень в верхнюю точку, а затем открыть вентиль и опустить шток до упора. Данную процедуру требуется повторить несколько раз.
  5. Заполнить гидроцилиндр маслом, расположив бутылочный гидродомкрат в его рабочем, то есть вертикальном положении. Опытные пользователи и специалисты советуют при этом использовать шприц.
  6. После того как ёмкость будет заполнена до предельного уровня, закручивают до упора перепускной клапан. На следующем этапе движениями вверх/вниз поднимают поршень устройства до упора.
  7. После необходимо немного открутить вентиль и вручную опустить поршень при открытом заливном отверстии. Эта последовательность действий повторяется несколько раз.
  8. Если описанный алгоритм не привёл к желаемым результатам, и в системе остаётся воздух, то можно вывернуть запорный клапан на несколько оборотов, поднять поршень вручную и резко опустить его. В данном случае исключается использование насоса.
    Такие манипуляции повторяются несколько раз, и с каждым подходом уменьшается на 1 см длина, на которую выдвигается шток. Как правило, подобные радикальные меры позволяют быстро избавиться от воздуха в гидросистеме.

Гидравлические подъёмники подкатного типа характеризуются, прежде всего, повышенной грузоподъёмностью. При этом главный эксплуатационный показатель напрямую зависит от герметичности системы и давления, создаваемого в рабочих камерах. Для поддержания полноценной работоспособности подкатных моделей их требуется периодически прокачивать.

Источником проблем с данной категорией гидродомкратов может быть загрязнение и попадание воздуха. Исправить ситуацию можно несколькими способами. Первый вариант прокачки подкатного оборудования предусматривает следующие шаги:

  1. открыть заливную пробку для масла;
  2. открутить пропускной клапан;
  3. быстрыми движениями прокачать рабочий цилиндр;
  4. завернуть клапан до упора и плотно закрыть заливное отверстие.

К сожалению, в некоторых ситуациях описанными выше манипуляциями не удаётся в полной мере выдавить воздух из гидравлической системы. При этом многих интересует, как выявить его остатки в цилиндрах домкрата.

Стоит отметить, что в процессе эксплуатации подъёмного механизма воздух обязательно проявит себя. О его присутствии будет свидетельствовать плохая работа устройства или же его полный выход из строя.

В подобных случаях потребуется найти запорную иглу, являющуюся неотъемлемой частью конструкции любого современного подкатного гидродомкрата. Она выворачивается на 2–3 оборота, после чего в ручном режиме поршень следует несколько раз выдвинуть до упора и вернуть в исходное положение. В результате подобных манипуляций, как в ситуации с бутылочными моделями оборудования, воздух будет полностью выдавлен из системы.

Рекомендации

Общеизвестно, что залогом длительного и полноценного функционирования любого механизма, независимо от его назначения, является грамотная эксплуатация и своевременное, качественное обслуживание. Именно поэтому автомобилистам рекомендуется знать, как правильно прокачать автомобильный гидравлический домкрат своими руками. Это позволит максимально продлить срок службы оборудования и обеспечить безопасность выполнения работ с его использованием.

Правила эксплуатации гидродомкратов, включая технику безопасности, разрабатываются с учётом многолетнего опыта производителей инструмента. Необходимо уделять внимание следующим важным моментам:

  • Частые перегрузки и подъёмы на предельную высоту влекут неизбежный выход оборудования из строя. Искривления штока неизбежно приводят к проникновению воздуха, и прокачка в таких случаях окажется бесполезной.
  • Сам домкрат требуется устанавливать на жёсткой, максимально ровной поверхности. Аналогичные требования предъявляются и к точке упора на лифтуемом автомобиле или другом грузе.
  • При спуске требуется плавно открутить перепускной клапан строго на один оборот, иначе рабочая жидкость слишком быстро будет перемещаться между отсеками, что повлечёт спуск груза рывками, а также повысит риск завоздушивания.
  • Предотвратить возникновение необходимости прокачки поможет правильная транспортировка подъёмника. Бутылочные и ромбические гидродомкраты следует перевозить в вертикальном положении, а с подкатной конструкцией – в горизонтальном.
  • Отдельного внимания заслуживает уход за подвижными частями устройства. Имеется в виду, прежде всего, исключение рисков образования коррозии на зеркальных поверхностях, которая негативно отражается на эксплуатационных качествах оборудования.

Важно помнить, что прокачка гидравлических домкратов – это в том числе и профилактическая мера. Часто она позволяет предотвратить серьёзные поломки, а, следовательно, избежать дорогостоящего ремонта или покупки нового подъёмника. Имеется в виду, что прокачивать домкраты рекомендуется периодически. При этом частота и количество прокачек определяется интенсивностью использования домкрата.

Так, на СТО подобную процедуру повторяют не реже, чем ежемесячно. При гаражной, редкой эксплуатации достаточно будет прокачивать его несколько раз за год. Внеплановое обслуживание может потребоваться в следующих случаях:

  • Наличие большого количества посторонних частиц в жидкости. Подобные примеси способны существенно снижать КПД домкратов.
  • Образование пузырьков, свидетельствующих о нарушении герметичности и завоздушенности гидравлической системы.
  • Резкое и существенное снижение рабочей грузоподъёмности. Как только оборудование перестаёт поднимать заявленные производителем грузы, следует прокачать цилиндры.

Многие современные домкраты представляют собой цельную конструкцию. Это значит, что не всегда существует возможность переборки устройства. В таких ситуациях оптимальным решением будет именно прокачка механизма.

Более подробный обзор прокачивания гидравлического домкрата представлен в следующем видео.

Как прокачать гидравлический домкрат? 6 необходимых действий


Как и любое устройство, работающее на гидравлике, домкрат необходимо периодически проверять и при необходимости подливать масло и прокачивать систему. Если в гидравлическом домкрате появились пузырьки воздуха, то он теряет свою функциональность, поэтому необходимо своевременно проводить прокачку. Специалисты рекомендуют ежегодно прокачивать оборудование не менее 2 раз. Такая частота предотвратит преждевременный износ домкрата и позволит ему прослужить не одно десятилетие. Так как прокачать гидравлический домкрат достаточно легко, то эту процедуру может выполнить любой автомобилист.

Советы по выбору масла

Довольно распространенным вопросом можно назвать то, какое масло заливается в гидралический домкрат. В продаже встречается несколько разновидностей:

  1. Гликолевые.
  2. Нефтяные или минеральные.
  3. Синтетические.

Наибольшее распространение получили синтетические жидкости. Они характеризуются повышенной безопасностью, так как производство представлено сложным технологическим процессом. Распространены и гликолевые варианты исполнения, химический состав которых определяют высокие эксплуатационные характеристики. По цене и качестве гликолевые обходят практически все остальные.

Самым дешевым вариантом исполнения можно назвать нефтяные или минеральные масла. Однако, прежде чем их заливать в домкрат подкатной стоит учитывать относительно невысокие эксплуатационные характеристики.

В некоторых случаях проводится заливка отработанного машинного масла. Необходимо использовать специальное масло, так как оно обеспечивает длительную работу устройства. Поменять смазывающее вещество следует на тот момент, когда устройство начинает работать неправильно.

Каким должно быть масло

При заправке домкрата мы используем гидравлические масла. В качестве основы для продукта выступает базовое масло, получающееся в процессе переработки нефти. К этому базовому маслу добавляется присадка, обеспечивающая требуемые технические характеристики и отсутствие образование пены. В целом же гидравлические масла бывают трех видов: нефтяные, синтетические и гликолевые. Хорошее масло для заправки домкрата должно отвечать следующим требованиям:

  • Необходимость высокого индекса вязкости и температурных показателей;
  • Масло должно хорошо фильтроваться и не образовывать пены при данных манипуляциях;
  • Состав должен иметь высокие антикоррозийные параметры;
  • Что касается вязкости, то она не должна быть слишком высокой или низкой, так как от этого зависит легкость, с которой будет происходить движение агрегата. Старайтесь подбирать материалы со средней вязкостью;
  • Старайтесь подбирать синтетические варианты. Такое масло не замерзнет даже в условиях серьезных морозов.

Как заменить масло в домкрате

Признаком того, что должна быть проведена замена масла в домкрате гидравлическом, является медленный подъем и опускание устройства. Стоит учитывать, что жидкость может вытекать в случае неправильной транспортировки устройства. В горизонтальном положении в гидравлическом устройстве жидкость перетекает к клапанам, после чего начинает вытекать. Место рабочей жидкости занимает воздух, который существенно снижает эффективность конструкции.

При рассмотрении того, как заправить бутылочный домкрат, нужно уделить внимание нижеприведенным моментам:

  1. Перед заменой рабочей жидкости рекомендуется разобрать конструкцию. Это связано с тем, что нужно провести тщательную чистку поршня от грязи и коррозии. Подобные вещества могут привести к повреждению конструкции. В продаже встречаются гидравлические домкраты разборного или неразборного типа. Первый характеризуется тем, что все элементы можно разобрать при желании. Как правило, достаточно достать шток с поршнем
  2. В некоторых случаях проводится замена прокладки. Стоит учитывать тот момент, что повреждения уплотнительных элементов не всегда заметно. Примером можно назвать изменение показателя жесткости. Встретить можно все уплотнители в продаже или восстановить состояние старых при условии отсутствия серьезных механических повреждений. Для этого можно использовать нашатырный спирт, в котором уплотнительные элементы замачиваются. После недлительной обработки резина восстанавливает свою упругость, обеспечивает требуемый уровень изоляции.
  3. Заливка масла в домкрат гидравлический проводится через специальный разъем. Пробка, как правило, крепится на резьбе. При замене вещества проводится прокачка конструкции, так как воздух может существенно снизить эффективность подъемного механизма. Рекомендуется проводить прокачку несколько раз, так как пузырьки воздуха сгоняются с трудом.

Стоит учитывать, что при сливании масла есть вероятность потери металлического шарика, выступающего в качестве клапана. Именно поэтому рассматриваемую процедуру нужно проводить аккуратно.

Конструкция и принцип действия

Суть работы гидравлического механизма основана на вытеснении поршня из герметичной камеры. В качестве наполнителя, выталкивающего упор, выступает масло средней вязкости. В отличии от воздуха, жидкость не сжимается, обеспечивая крепкую фиксацию грузов на требуемом уровне. Движения рычага насоса, постепенно подают масло в герметичный блок цилиндра, где оно начинает давить на единственный подвижный элемент – поршень, заставляя его выдвинутся и освободить пространство для поступающей жидкости. Таким образом и функционируют гидравлические домкраты, поднимая многотонные грузы плавной накачкой жидкости в резервуар.

Гидравлическая жидкость в домкрате — почему лучше подходит масло?

Прочная конструкция и специальное распределение веса на рычаге и внутри домкрата, а также его гидравлическая основа позволяют значительно упростить для человека работу с большими и габаритными грузами. С помощью такого домкрата, например, можно поднять целый грузовик или контейнер с грузом, а также небольшую платформу.

Как уже было сказано, основным рабочим элементом домкрата является гидравлическая жидкость, которая заливается внутрь в герметичную емкость. Она позволяет поднимать грузы практически любого веса, зависимо от свойств. Есть несколько видов жидкости, которую заливают в гидравлический домкрат, каждый из них имеет свои особенности.

Обычно в качестве гидравлической жидкости используют специальные масла, которые можно приобрести в любом автомобильном магазине:

  • Некоторые производители моторных смазок предлагают фирменные гидравлические жидкости для гидравлических систем грузовиков и легковых автомобилей, которые можно использовать не только в тормозных и подъемных системах, но также и в домкрате.
  • Кроме этого также можно использовать обычные промышленные виды индустриального масла (И12А, И20А, И30А, И40А, И50А). Хотя последние три вида масла стоит использовать аккуратно, поскольку они слишком вязкие, поэтому могут для конкретных видов домкратов и не подойти. Кроме того из-за излишней гигроскопичности они могут причинить вред домкрату, вызвав коррозионные процессы в металлах.
  • Стоит понимать также, что тормозная жидкость лишь частично подойдет гидравлическому домкрату, потому что также слишком гигроскопична. Вследствие этого вода будет причинять повреждение домкрату, также вызывая коррозионные процессы.

В крайнем случае гидравлический домкрат должен работать даже на воде, но для избежания его поломки лучше прибегнуть к использованию масла. Следует рассмотреть доводы того, какое масло лить лучше.

Основные причины поломок

Подкатной домкрат, ремонт которого можно осуществить и в домашних условиях, может иметь несколько причин поломок. Самыми распространенными из них являются: полный или частичный отказ устройства поднимать тяжелые грузы, а также протекание масла. Каждая из этих проблем требует незамедлительного ремонта.

Подкатной домкрат (ремонт, замена масла, характеристики подробно описаны в данной статье) очень часто выходит из строя в результате протекания масла. В этом случае придется полностью разобрать устройство. Обязательно извлеките поршни и проверьте, не образовалась ли на них коррозия. Тщательно очистите все элементы конструкции и удалите всевозможные загрязнения. Теперь проверьте шток. Если вы обнаружите, что он имеет искривленную и нарушенную форму, то можете даже не пытаться выполнять ремонт самостоятельно. В этом случае, скорее всего, вам придется приобрести новый домкрат.

Еще одной распространенной причиной выхода из строя устройства считается засорение или поломка специальных клапанов, которые, собственно, и отвечают за опускание и подъем механизма.

Как выбрать масло для гидравлического домкрата?

Для того, чтобы определиться с типом масла, которое потом будет заливаться в гидравлический домкрат, следует осознать некоторые отличия между разными группами этих подъемников, перед тем, как заправить их маслом.

Домкраты гидравлические, зависимо от особенностей конструкции, подразделяют на следующие группы:

  • бутылочные домкраты;
  • подкатные домкраты;
  • зацепные домкраты.

Зависимо от группы и конструкции, каждый домкрат имеет свою максимальную подъемность, которая требует от гидравлической жидкости максимального уровня сжимания.

Выбор и покупка качественного домкрата

Если вы хотите купить домкрат подкатный 3т, то, несмотря на то, насколько дорог ваш инструмент, он все равно будет периодически ломаться. Поэтому вам просто необходимо ознакомиться с основными правилами его эксплуатации, а также с основами ремонта в домашних условиях. Для того чтобы самостоятельно заняться ремонтными работами, не забудьте прикупить специальный набор гаечных ключей, а также специальную промывающую жидкость и масло.

Выбирая гидравлический подкатной домкрат, нужно учитывать несколько параметров. Если вы хотите использовать его в домашних условиях, то вам можно купить агрегат, который будет идеально подходить под вес вашего автомобиля. Чаще всего это домкрат подкатный 3т. Если же вы хотите купить устройство для работы в мастерской, то вам пригодится устройство с большой грузоподъемностью и высокой скоростью подъема. Покупая домкрат, лучше не экономьте, так как качественное изделие будет ломаться реже и прослужит вам намного дольше.

Типы жидкости для гидравлического домкрата

Есть три основные типа гидравлических жидкостей:

  • нефтяные или минеральные;
  • синтетические;
  • гликолевые.

Второй тип — самый безопасный, но при этом дорогой, поскольку создан в ходе сложных технологических процессов. Гликолевые гидравлические жидкости также имеют хорошие показания для домкратов, поскольку не взаимодействуют с рабочими поверхностями, а также не вредят металлам. По цене и качеству они соотносятся с синтетическими.

Самым дешевыми вариантом гидравлической жидкости нужно считать нефтяной или минеральный тип. Для кустарных условий он подойдет отлично, хотя и не гарантирует хорошей и длительный работы домкрата. Для тех, кто отдает предпочтения более дешевым вариантам, использование в домкрате будет неплохим применением отработки машинного масла, которое было заменено в двигателе. Но перед тем, как залить масло, которое прошло переработку, следует убедится в его чистоте.

Довольно больше распространение получили гидравлические домкраты. Они могут применяться для подъема различных тяжелых грузов. Принцип действия конструкции определяет то, что требуемое давление создается за счет подачи специального масла в рабочую камеру. Периодическое обслуживание предусматривает замену масла в гидравлическом домкрате, так как со временем оно может потерять свои свойства. Именно поэтому нужно уделить внимание тому, какими характеристиками должно обладать масло для домкратов гидравлических.

Промывка клапанов

Ремонт подкатных гидравлических домкратов стоит начинать с тщательной промывки клапанов. Это делается для того, чтобы тщательно очистить устройство от всех накопившихся загрязнений. Прежде чем проводить эту процедуру, заранее приготовьте специальную емкость, в которую вы сольете старую жидкость. В то время как жидкость будет сливаться, обязательно прокачайте систему. Делать это нужно, используя рабочий рычаг путем опускания и поднятия.

После данной процедуры, которую ни в коем случае нельзя игнорировать, следует промывка клапанов, очищающая устройство от остатков старой рабочей жидкости и накопившихся загрязнений. Ремонт подкатного автомобильного домкрата своими силами подразумевает обязательную замену всех манжет и уплотняющих прокладок. Если загрязняющие компоненты попали прямо в рабочую поверхность, очистите ее, отвернув при этом головку корпуса.

Теперь заполните резервуар специальной промывочной жидкостью или же керосином и проведите прокачивание. После того как вы это сделаете, залейте в резервуар чистую рабочую жидкость.

Требования к гидравлическому маслу

Практически все масла для подъемных конструкций изготавливаются на базовых гидравлических жидкостях, которые получают при переработке нефтяных фракций. Масло для домкрата гидравлического подкатного характеризуется наличием различных присадок, за счет которых существенно повышаются эксплуатационные характеристики. Среди других особенностей отметим следующие моменты:

  1. Показатель вязкости должен быть чуть выше среднего. Слишком жидкое или вязкое вещество может привести к затруднению движения основных деталей. Проверить вязкость достаточно сложно. Как правило, подобный параметр указывается производителем на упаковке. Со временем вязкость масла падает. Именно поэтому приходится проводить его периодическую замену.
  2. Степень фильтрации – еще один из наиболее важных параметров. В конструкции подъемного механизма часто устанавливаются фильтры, которые снижают вероятность попадания загрязняющих веществ в рабочую камеру. Если при этом вещество будет сильно пениться, то может возникнуть довольно большое количество серьезных проблем. Проверить степень фильтрации практически невозможно. Именно поэтому рекомендуется приобретать продукцию известных производителей, которая будет обладать требующимися качествами.
  3. Не стоит забывать и об антикоррозионных свойствах. Рабочая камера должна смазываться маслом для снижения вероятности появления ржавчины. Даже несущественные кусочки ржавчины могут привести к тому, что ход штока серьезно затруднится. Кроме этого, рекомендуют проводить периодическую прокачку конструкции для исключения вероятности появления коррозии при долгом простое.
  4. Диапазон рабочих температур также имеет серьезное значение. Масло для домкрата изготавливается с учетом того, что может применяться при низкой или высокой температуре. Примером можно назвать случай, когда устройство применяется для обслуживания транспортного средства в дороге. Некоторые вещества меняют свои основные свойства при снижении или повышении температуры. Производители указывают рекомендуемый температурный диапазон эксплуатации на упаковке.
  5. Индекс вязкости должен быть высоким.

Можно ли ремонтировать домкрат самостоятельно

Одними из частых проблем эксплуатации домкрата является появление коррозии на штоке либо его сгибание. Последнее обычно происходит от слишком больших нагрузок на агрегат. В целом же самостоятельный ремонт домкрата проводить не рекомендуется, и лучше обратиться для этого к специалистам. Причем, последние должны специализироваться именно на данных устройствах.

Важно! Если не уверены в своих силах, то лучше доверить замену масла и прочие технические работы профессионалам. Ведь работоспособность данного агрегата критически важна, так как от этого может зависеть здоровье и жизнь человека. Поэтому к техническому обслуживанию устройства лучше привлечь знающих свое дело специалистов.

Советы по выбору масла

Довольно распространенным вопросом можно назвать то, какое масло заливается в гидралический домкрат. В продаже встречается несколько разновидностей:

  1. Гликолевые.
  2. Нефтяные или минеральные.
  3. Синтетические.

Наибольшее распространение получили синтетические жидкости. Они характеризуются повышенной безопасностью, так как производство представлено сложным технологическим процессом. Распространены и гликолевые варианты исполнения, химический состав которых определяют высокие эксплуатационные характеристики. По цене и качестве гликолевые обходят практически все остальные.

Самым дешевым вариантом исполнения можно назвать нефтяные или минеральные масла. Однако, прежде чем их заливать в домкрат подкатной стоит учитывать относительно невысокие эксплуатационные характеристики.

В некоторых случаях проводится заливка отработанного машинного масла. Необходимо использовать специальное масло, так как оно обеспечивает длительную работу устройства. Поменять смазывающее вещество следует на тот момент, когда устройство начинает работать неправильно.

Как заменить масло в домкрате

Признаком того, что должна быть проведена замена масла в домкрате гидравлическом, является медленный подъем и опускание устройства. Стоит учитывать, что жидкость может вытекать в случае неправильной транспортировки устройства. В горизонтальном положении в гидравлическом устройстве жидкость перетекает к клапанам, после чего начинает вытекать. Место рабочей жидкости занимает воздух, который существенно снижает эффективность конструкции.

При рассмотрении того, как заправить бутылочный домкрат, нужно уделить внимание нижеприведенным моментам:

  1. Перед заменой рабочей жидкости рекомендуется разобрать конструкцию. Это связано с тем, что нужно провести тщательную чистку поршня от грязи и коррозии. Подобные вещества могут привести к повреждению конструкции. В продаже встречаются гидравлические домкраты разборного или неразборного типа. Первый характеризуется тем, что все элементы можно разобрать при желании. Как правило, достаточно достать шток с поршнем
  2. В некоторых случаях проводится замена прокладки. Стоит учитывать тот момент, что повреждения уплотнительных элементов не всегда заметно. Примером можно назвать изменение показателя жесткости. Встретить можно все уплотнители в продаже или восстановить состояние старых при условии отсутствия серьезных механических повреждений. Для этого можно использовать нашатырный спирт, в котором уплотнительные элементы замачиваются. После недлительной обработки резина восстанавливает свою упругость, обеспечивает требуемый уровень изоляции.
  3. Заливка масла в домкрат гидравлический проводится через специальный разъем. Пробка, как правило, крепится на резьбе. При замене вещества проводится прокачка конструкции, так как воздух может существенно снизить эффективность подъемного механизма. Рекомендуется проводить прокачку несколько раз, так как пузырьки воздуха сгоняются с трудом.

Стоит учитывать, что при сливании масла есть вероятность потери металлического шарика, выступающего в качестве клапана. Именно поэтому рассматриваемую процедуру нужно проводить аккуратно.

Кроме специальных веществ можно использовать и промышленные виды, к примеру, И12А или И40А. Стоит учитывать, что многие из них характеризуются повышенной вязкостью. Именно поэтому перед использованием индустриальных масел нужно проверить, подходят ли они к конкретной модели гидравлического домкрата.

В некоторых случаях используется тормозная жидкость. Стоит учитывать, что она лишь частично подходит в качестве рабочей среды для подъемных механизмов. Это связано с высоким показателем гигроскопичности. Через некоторое время после применения тормозной жидкости вода, которая находится в составе, приводит к началу коррозионного процесса. Именно поэтому специалисты не рекомендуют использовать подобную жидкость для работы гидравлического домкрата.

Вышеприведенная информация указывает на то, что для замены масла не требуется специальное оборудование. Уровень восполняется до отметки, которая указывается производителем на корпусе. Слишком высокий или низкий уровень приводит к тому, что подъемный механизм не будет работать правильно.

В» заключение отметим, что только при применении специального масла можно обеспечить длительный срок службы устройства. Обычное вещество или отработка обходятся намного дешевле, но не обеспечивают требуемые условия эксплуатации.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Во время ремонта транспортного средства, на строительных территориях, при разгрузке-погрузке, может пригодиться такое устройство, как гидравлический бутылочный домкрат. Ввиду своей универсальности, домкраты используются повсеместно. Я без этой штуковины на СТО и не представляю, что делал ты.

Впрочем, иногда и с домкратом приходится повозиться. Раньше я не знал, как залить в него смазку и какое вещество для этого станет оптимальным решением. Вот об этом и будет мой очередной обзор.

Подкатной домкрат: ремонт клапанов

Начиная осуществлять ремонт клапана, пропускающего масло, открутите его и проверьте на наличие скопившейся грязи. Также не забудьте обратить внимание на присутствие разного вида деформаций. Если вы обнаружили даже малейшее изменение во внешнем виде клапана, сразу же замените его на новый.

Если же вы нашли большое скопление загрязнений, то, не почистив клапан, начнете замечать, как масло вытекает наружу. Это происходит из-за того, что шарик прилегает к гнезду не очень плотно.

Особенности устройства гидравлического домкрата

Чтобы разобраться в том, какое масло заливать в гидравлический домкрат, стоит рассмотреть принцип работы инструмента. Это необходимо, чтобы определить минимум требований, которым должны соответствовать жидкости, для домкрата. В основу работы оборудования положен принцип механического рычага. При перемещении ручки возникает значительное давление и происходит подъем.

Самый простой вид гидравлического домкрата — это устройство бутылочного типа. Бывают еще и другие варианты – домкраты подкатные, зацепные, ромбовые и гибридные. В бутылочных, важную роль выполняет рабочая жидкость. Состав смазывает все внутренние узлы, защищает устройство от негативного воздействия коррозии. Во время движения ручки домкрата вверх смазка при помощи насоса поступает в полость насоса. Срабатывает специальный клапан, после чего масло остается в закрытой капсуле. Из преимуществ работы с оборудованием можно назвать:

  • высокая грузоподъемность и использованием с минимальными физическими затратами от пользователя;
  • высокий КПД и плавность хода;
  • простота в обслуживании.

Из минусов стоит выделить невысокую высоту подъема и невозможность контролировать уровень подъема и опускания грузов. Оборудование не подходит для работы с некоторыми легковыми автомобили.

Качественные характеристики масел

При выборе обслуживающей жидкости для инструментов всегда нужно обращать внимание на её качественные характеристики и сопоставлять их с моделью устройства, так как у каждого из них могут быть свои требования.

К основным свойствам масла относят: вязкость, антикоррозийность, устойчивость к окислению, температуру вспышки и застывания, отсутствие агрессии по отношению к материалам механизма.

Вязкость. Она напрямую влияет на мощность аппарата, перемещение материала по узлам устройства и на условия смазывания в целом. Если вязкость минимальная, то работа системы считается более надёжной, но она быстрее износится при трении, и при низких значениях ещё возможна утечка жидкости в клапанах. Повышенная вязкость тоже не всегда хороша для работы оборудования, так как в случае низких температур или при небольшой мощности аппарата весь процесс функционирования усложняется.

Антикоррозийность и стойкость к окислению.

Чем выше показатели окислительной и химической стабильности масел, тем дольше они будут пригодны для функционирования оборудования.

Если устойчивости недостаточно для окисления, то начинает меняться вязкость жидкости и появляются отложения. Кроме того, под воздействие масла попадает материал устройства, который может быть из металлов и сплавов. Когда масло окисляется, то происходит выделение кислот и воды, следовательно, рано или поздно начинается коррозия материала. И чтобы этого не было, в состав смазывающего вещества добавляют присадки от коррозии и особые ингибиторы, замедляющие процесс окисления.

Кроме вязкости и устойчивости масла перед окислением не менее важно, пениться жидкость или нет. Внутри оборудования время от времени происходят резкие скачки давления, и тогда от вещества отделяется воздух, а затем становится пеной, что не очень полезно и тоже влияет на появление эрозии.

Как подобрать масло для гидравлического домкрата?

Рабочей жидкостью для домкрата может стать любая жидкость, имеющая соответствующие характеристики. Вещество может быть изготовлено на разной основе – синтетика, минералка. Не имеет никакого значения вязкость или пакет специальных присадок. Несмотря на такой минимум требований, некоторые характеристики все же есть:

  • смазка должна иметь хорошую фильтруемость и не вспениваться. Это связано с тем, что в систему попадает воздух и это не позволяет механизму полноценно работать. Такие нарушения приводят к травмам и аварийным ситуациям;
  • смазки должны хорошо защищать от коррозии, поскольку домкраты нередко работают в условиях влаги и пыли;
  • с учетом условий эксплуатации смазки следует подбирать смазку по показателю вязкости. Чем ниже значение индекса, тем быстрее загустеет смазка на холоде;
  • важно приобретать состав, который не влияет негативно на резиновые и пластиковые детали.

Если принимать в учет всех перечисленные характеристики, то выбрать подходящее вещество будет не очень сложно.

Что может привести к снижению эффективности работы домкрата?

Поломка домкрата, как и любого другого устройства, происходит достаточно медленно. Вначале владелец может заметить снижение КПД. Если это произошло, то стоит задуматься о причинах возникновения неполадки и способах её устранения. К самым распространенным причинам, по которым происходит снижение эффективности, относят:

  1. Появление в системе пузырьков воздуха.
  2. Начало коррозионных процессов внутри механизма, что приводит к периодическому заклиниванию устройства.
  3. Несвоевременная чистка прибора от загрязнений, возникших в процессе эксплуатации.
  4. Воздействие повышенных нагрузок в течение длительного времени или поднятие большей массы, чем заявлено в инструкции. Чрезмерная нагрузка может стать причиной деформации штока и остальных элементов.

Какие смазки не стоит заливать в домкрат?

Теоретически, любая смазка сможет обеспечить полноценный уровень работы домкрата. Даже если залить внутрь воду, домкрат будет выполнять заявленные функции. С другой стороны, это продлиться недолго, потому что на деталях устройства быстро разовьется коррозия и механизм придет в негодность.

Есть еще одно, достаточно распространенное заблуждение. Некоторые деятели думают, что в гидравлические домкраты можно заливаться тормозные жидкости. Такие действия категорически противопоказаны, поскольку вещество очень гигроскопичное, способно накапливать в себе влагу и тем самым, провоцировать появление коррозии. Эти два совета позволят обеспечить сохранность механизма и обеспечить его полноценное функционирование.

Заправка механизмов

Далее рассмотрим как правильно залить рекомендуемое масло в домкрат. Иногда при неправильной транспортировке гидравлическая жидкость может выливаться, пустоты заполняться воздухом. Это станет причиной отказа в работе домкрата. В таком случае необходима замена масла.

Читать также: Http mail clati sfo ru 9001

Реечный механизм довольно габаритный, им пользуются не только для подъема кузова, но и для ремонта старых строений. Перед заменой смазочной жидкости необходимо полностью опустить механизм. Чтобы убедиться в этом можно снять остаточное напряжение посредством поворота против часовой стрелки выпускного клапана.

Горловина, в которую производится заливка располагается обычно на корпусе резервуара, чаще в нижней части цилиндра. Нужно освободить горловину от болта или заглушки, надежно защищающих масло в емкости. Затем понадобится масленка, сопло которой необходимо вставить в горловину и произвести заливку.

Гидравлической жидкости достаточно тогда, когда она начнет переливаться через край. Теперь останется только с усилием закрутить болт или вставить заглушку.

Заливать смазочную жидкость в бутылочный домкрат придется немного иначе. Но вначале также необходимо убедиться в том, что механизм опущен до упора. Подстраховаться можно с помощью того же способа, как и в реечном механизме.

В бутылочной конструкции заглушку следует искать на корпусе главного цилиндра в верхней части. Для начала снимают заглушку и производят заливку с помощью масленки, которую предварительно наполняют гидравлическим маслом, удалив из нее воздух. В данном случае уровень масла должен не доходить до заливного отверстия на 1/8 дюйма.

Замена масла в гидравлическом домкрате имеет свои особенности. Перед заливкой следует разобрать и почистить механизм. На поршне могут образовываться грязевые отложения и ржавчина. Далее необходимо осмотреть прокладки (они изнашиваются довольно быстро), и произвести их замену в случае нарушения целостности.

Совет: при сливе старого масла можно потерять металлический шарик, расположенный в клапане. Без этой небольшой детали домкрат работать не будет. Слив нужно производить предельно аккуратно.

Не вскрывайте клапаны самостоятельно. Это может привести к выходу из строя всего агрегата.

Перед тем, как залить масло, нужно прокачать механизм, освободив его тем самым от воздуха, и слить старую жидкость. Затем можно приступить к заливке через специальное отверстие. Оно плотно закрывается пробкой на резьбе.

Необходимый уровень обозначен специальной риской, которая находится на корпусе. Когда уровень достиг отметки, пробку закручивают и прокачивают механизм, чтобы избавиться от воздушных пустот. Поршень следует поднять до предела. Затем снова открутить крышку и произвести долив, и снова прокачать. Так поступают несколько раз до тех пор, пока жидкость не начнет выливаться. Это свидетельствует о правильной заправке. Процедуру легче проделать с помощником.

Как вы смогли убедиться, заправка и замена масла в домкрате производится достаточно просто, всего лишь необходимо соблюдать рекомендации, с которыми вы познакомились в данной статье и самостоятельно проделать данную операцию не составит труда.

Гидравлические домкраты используются для поднятия тяжелых предметов, к примеру автомобилей. Это стандартный инструмент в любом автомобильном магазине. Действие гидравлического домкрата основано на том, что жидкость выдавливает цилиндр, который отрывает тяжелые предметы от земли. Купить гидравлический домкрат и специальное масло можно в любом магазине автомобильных запчастей. Используйте нижеприведенные советы, чтобы залить масло в гидравлический домкрат.

Читать также: Неисправности сварочного аппарата ресанта

Манипуляции с тяжелым грузом осуществляются не только в промышленности, но и в быту. И одним из способов эту манипуляцию осуществить, является использование домкрата. Все домкраты делятся на две категории – механические и гидравлические. Вторые обладают куда большей грузоподъемности, и 2 тонны вашей машины не являются для них пределом. Но, как и любое другое сложное устройство, домкрат время от времени выходит из строя.

Масла, рекомендуемые к использованию в гидравлических домкратах

Стандартный вариант жидкости для заливки в механизм – это веретенное масло И20А. Данный продукт универсальный и заливать его можно в любое время года. Несколько иначе обстоит вопрос с индустриальными смазками ВМГЗ, И12А, И30А, И40А или И50А. Эти составы будут достаточно эффективны лишь в теплое время года, но только для конкретных моделей устройств.

Такие варианты наиболее распространены в силу своей практичности и дешевизны. Если есть возможность, то стоит приобретать специфические составы, специально для гидравлики. Жидкость имеет невысокий уровень вязкости, а также, в них объединены свойства и возможности, которые отвечают всем требованиям.

Выбор материала

Автолюбители часто задаются вопросом какое именно необходимо масло для домкрата.

Совет: выбирайте только масло высокого качества и никогда не смешивайте его с любыми другими жидкостями, в то числе тормозной или другими видами смазок. Смешивание приведет к поломке и риску потери груза во время рабочего процесса.

В домкрат необходимо заливать качественное масло, соответствующее следующим показателям:

  • смазочная жидкость должна хорошо фильтроваться;
  • уровень пенообразования максимально низкий;
  • индекс вязкости и температурный максимум выбираются предельно высокими;
  • высокий показатель антикоррозийной защиты.

Читать также: Нормы расхода топлива форд куга
Для заправки домкратов применяют жидкости марок И30А, И40А или И50А, используемые в эксплуатации промышленных машин. Оптимальный вариант — специальное гидравлическое масло.

Общий порядок замены масла в бутылочном домкрате – пошаговая инструкция

Несмотря на то, что процедура замены рабочей жидкости в оборудовании достаточно простая, есть определенный порядок действий:

  1. Сначала нужно удалить старое вещество, а устройство разобрать и тщательно почистить. Проверить резиновые элементы на предмет износа.
  2. Собрать домкрат и опустить шток до упора.
  3. Повернуть головку клапана против часовой стрелки и нажать на шток с усилием.
  4. Из верхней части цилиндра извлечь заглушку и при помощи масленки (шприца) залить смазку. Необходимо следить за отсутствием пузырьков воздуха.
  5. Уровень масла должен быть чуть ниже нижнего края заливного отверстия.
  6. Поместить заглушку на место и прокачать домкрат без нагрузки. Если необходимо, то долить смазку до нужного уровня и прокачать еще раз.

После выполнения этих несложных манипуляций, домкрат будет готов к работе. Прежде чем приступать к замене, стоит внимательно прочитать инструкцию.

Случаи, при которых требуется проведение ремонта гидродомкрата

Прокачивание гидравлики требуется проводить в случае возникновения неисправностей оборудования. Помимо этого рекомендуется проводить регулярную прокачку домкрата для стабильной работы оборудования. Периодичность и частота проведения прокачки и заправки зависят от частоты использования устройства. В случае, если оборудование используется очень часто, то для стабильной его работы прокачивание следует проводить практически ежемесячно, а в случае редкого применения оборудования прокачку следует выполнять не реже 2-3 раз в год.


Для того чтобы домкрат служил долго, нужно следить за наличием масла в нем, а также за состоянием сальника и клапанов.

Для проведения работ по заправке и прокачке гидравлического оборудования следует приобрести масло и промывочную спецжидкость. Гидравлическое оборудование отличается высокой надежностью в работе, однако даже такой механизм требует регулярного ухода и обслуживания. Профилактические работы требуется проводить в следующих случаях:

  • при снижении показателя мощности устройства;
  • при снижении показателя грузоподъемности механизма и отсутствии возможности выполнять операции, которые ранее выполнялись без проблем;
  • появление большого количества пузырьков воздуха в масле устройства;
  • проникновение загрязнений в устройство.

Выполнение профилактических работ в соответствии с графиком обслуживания позволяет избежать появления проблем в работе домкрата. Регулярная прокачка и удаление воздуха из масла позволяет вернуть показатель мощности рабочему механизму.

Правильная прокачка гидравлического домкрата подкатного и бутылочного типа своими руками

Домкрат — устройство для подъема грузов на нужную высоту. Этот простой и компактный механизм широко используется в промышленности и быту. Существует несколько типов домкратов они отличаются большой надежностью, но иногда требуют ремонта, дозаправки и прокачки.

Применение гидравлических домкратов

Подъемные устройства применяются для фиксации, передвижения и поднятия тяжелых грузов: строительных плит, станков, автомобилей, колонн. Их грузоподъемность может составлять сотни тонн. В зависимости от назначения меняется конструкция и размеры станка. Высокая производительность и простота обслуживания сделала домкраты незаменимыми на производстве, станциях техобслуживания автомобилей, в перерабатывающей отрасли, на электростанциях, складах и в других производственных сферах. Автолюбители тоже не обходятся без собственных компактных подъемников. А возможность перемещать грузы по вертикали и горизонтали повсеместно эксплуатируется на стройплощадках.



Устройство гидравлического подъемника

Основные составляющие системы — корпус, подвижный поршень и жидкая среда (машинное масло). Корпус выполняется из прочного металла в форме цилиндра. Он служит одновременно направляющей для штока и емкостью для технической жидкости. Дополнительные элементы, приводящие устройство в работу:

  • рычаг;
  • клапаны;
  • плунжер.


Использование клапанов позволяет увеличить усилие, подаваемое на рычаг в десятки раз. Плунжер необходим для передвижения поршня методом транспортировки рабочей жидкости в емкость под ним. Клапан не позволяет жидкости перетечь назад в общую емкость. Постепенно плунжер перекачивает все больше жидкости под поршень, поднимая его. А чтобы груз опустился, необходимо только позволить маслу вернуться в общую емкость, приоткрыв клапан.

Плюсы и минусы гидравлических домкратов

Преимущества:

  • высокая мощность;
  • простота в эксплуатации и обслуживании;
  • высокий уровень коэффициента полезного действия — около 80%;
  • возможность перемещения грузов весом до 200 т.

Недостатки:

  • не способны поднимать грузы с малой высоты;
  • уровень опускания груза установить невозможно;
  • требует постоянного наблюдения и сервисного обслуживания: добавления масла, замены прокладок и сальников;
  • перевозить и хранить их можно только в вертикальном положении, иначе вытечет рабочая жидкость;
  • работают достаточно медленно, циклично, поднимая груз каждый раз на маленькую высоту;
  • достаточно дороги;
  • ломаются чаще и ремонт обходится дороже, нежели механических аналогов.



Виды гидравлических домкратов

Создано несколько типов устройств, удобных для использования в различных сферах:

  • бутылочные;
  • гибридные;
  • подкатные;
  • ромбовые;
  • зацепные.

Бутылочный домкрат — это наиболее распространенная и простая конструкция. Он способен поднять от двух до сотни тонн, имеет большую площадь опоры и компактный корпус. Поэтому такие механизмы обычно используют при ремонте различных видов автотранспорта, особенно грузовиков. Бутылочные домкраты могут иметь двухштоковую или одноштоковую конструкцию. Одноштоковые более простого устройства применяются при обслуживании железнодорожных вагонов, в строительстве, машиностроении, при производстве труборезов и трубогибов. Двухштоковые модели работают вертикально и горизонтально.

Подкатной домкрат напоминает конструкцией тележку, которая во время работы передвигается под поднимаемый груз. Управляется ручным рычагом, регулируется работа масляным клапаном. Чтобы открыть клапан, необходимо крутить ручку клапанного винта. Очень удобен для одностороннего подъема грузов. Поэтому хорош при замене колеса. Но работает исключительно на жесткой и ровной поверхности. Существует трансмиссионная разновидность, имеющая в конструкции поворотную раму.

Гибридные домкраты называют еще двухуровневыми и применяют в авторемонтных мастерских. Удобство их в наличии пары площадок для грузов. Фактически это сочетание бутылочной и подкатной моделей. Управляется станок ножной педалью и рычагом.

Ромбовый домкрат также применяется на автосервисах. Несущие, соединенные шарнирами, формируют ромб. Отсюда название механизма. Очень компактное устройство, удобное в перевозке и хранении.

Зацепной домкрат хорош там, где необходимо поднимать груз с небольшой высоты: передвижения станков, железнодорожных рельс. Конструкция основывается на бутылочной схеме.



Ремонт и прокачка домкрата своими руками

Существует несколько факторов, приводящих к нарушению работы гидравлического подъемника:

  • нехватка масла;
  • проникновение воздуха;
  • скопление грязи и ржавчины;
  • деформация штока.

Во время использования устройства масло постепенно вытекает, потому время от времени его следует подливать. Делается это с помощью ремкомплекта. Перед началом работ следует подготовить ведро для слива отработанного и свежее техническое масло.

ромбовидный домкрат



Ход работы:

  • с помощью гаечных ключей снимается крепление;
  • достается клапан слива и поршень;
  • поршни очищаются от грязи, ржавчины и проверяются на наличие сколов, деформации;
  • тщательно внутри и снаружи очищается клапан стравливания. Если на клапане обнаружены сколы или искривления, ставить назад его бесполезно, он подлежит замене. При осмотре клапана важно не потерять металлический шарик. Его неплотное прилегание к седлу нарушает работу домкрата;
  • теперь выработанное масло сливается методом прокачивания: рычаг нужно перемещать вверх-вниз до тех пор, пока масло не перейдет в основной цилиндр. Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения;
  • после слива масла очищаются все остальные детали;
  • заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать.



Лучший способ очистить домкрат от грязи — промывка его керосином. После стравливания масла в рабочую емкость заливается керосин и домкрат прокачивается. Предварительно снимается запорная игла. После чего керосин стравливается и устройство заполняется новой рабочей жидкостью.



Проникновение воздуха

Во время работы внутрь цилиндра проникает воздух, собираясь в пузырь, который постепенно ухудшает эффективность механизма. Чаще всего воздух проникает при недостатке масла. Чтобы избавиться от проблемы, необходимо прокачать подъемник:

  • снимается пробка масляного бака;
  • открывается масляный клапан;
  • домкрат интенсивно прокачивается несколько раз.

В процессе этих манипуляций воздух перемещается в масляный бак. Теперь следует перекрыть сливной клапан, на место установить пробку.

Процедуру можно повторить несколько раз. О том, что воздух проник в рабочую полость, говорит медленная работа или полная остановка подъемника.



Еще один способ стравливания воздуха из рабочего цилиндра:

  • открутите запорную иглу на 2 оборота;
  • поднимите плунжер до верхней позиции и опустите его;
  • повторите процедуру несколько раз.

Проблема не возникнет, если вовремя заправлять устройство маслом. В ходе заправки механизм нужно несколько раз прокачивать для изгнания воздуха из всех полостей!

Видеоролик с обзором и прокачкой подкатного домкрата:




Если Вы испытываете сложности с ремонтом гидравлического домкрата у нас Вы можете заказать ремонт гидравлических домкратов.

Выполняем ремонт таких типов домкратов как:
• Бутылочные от 500 кг до 2т
• Подкатные от 2т до 50т
• Железнодорожные
А также гидравлических трансмиссионных стоек для автосервисов и ручных насосов одностороннего действия.

Домкрат гидравлический: инструкции по прокачке и по ремонту

MesterulManole

3237 0 0

Этот инструмент вы гарантированно найдете в каждом багажнике или хотя бы в каждом гараже, ведь без него невозможно поднять машину

Каждый знает, что домкрат гидравлический применяется для того, чтобы приподнять массивные предметы, не прилагая при этом чрезмерных усилий. Поэтому сосредотачивать ваше внимание на применении прибора не стану, а расскажу о том, как этот прибор выбрать при покупке и о том, как выполнить профилактическое обслуживание и простой ремонт.

Что нужно знать, выбирая домкрат

Иллюстрации Актуальные разновидности
Подкатной. Такая разновидность домкратов характеризуется максимальной устойчивостью, так как их опорная часть контактирует с большей площадью поверхности, в сравнении с моделями вертикальной компоновки. Подкатной инструмент рассчитан на работу с большими грузами, а потому востребован среди владельцев крупных автомобилей.

Подкатной домкрат предпочтителен для эксплуатации в гараже, так как прибор должен укладываться на ровную поверхность.

Бутылочный. Такие приборы отличает вертикальная конструкция и компактные размеры. Эта модификация характеризуется надежностью и долговечностью, так как число механически подвижных соединений в сравнении с другими моделями сведено к минимуму.

При выборе и покупке такого инструмента нужно обратить внимание на высоту подхвата, а при эксплуатации инструмент следует хранить только в вертикальном положении.

Зацепной. Такие инструменты повторяют конструкцию бутылочной модификации, но только в перевернутом виде. За счет низко расположенного зацепа инструмент пригоден для подъёма автомобилей с очень низким клиренсом.
Ромбический. По сути, эта модификация — тот же бутылочный домкрат, но со специальной ромбовидной надстройкой, которая раздвигаясь и сдвигаясь меняет высоту опоры.
Иллюстрации Ключевые параметры, которым должна соответствовать покупка
Грузоподъемность. Каждый домкрат рассчитан на максимальный рабочий вес.

Узнайте вес своей машины и приплюсуйте к этому числу 100 кг (вес горючесмазочных материалов, инструментов и запаски). И уже в соответствии с этим числом выбирайте инструмент с подходящими параметрами.

Высота подъема. Этот параметр зависит от того, что и как высоко вы собираетесь подымать. Например, подъем автомобиля при замене колеса составляет 30-50 см.

На приборах, которые вы встретите в продаже, указано, на какую высоту они рассчитаны. Сопоставьте параметры и выберите то, что подходит.

Высота подхвата. Этот параметр означает высоту самого прибора, если ее измерять от поверхности, на которой он установлен. То есть, нас интересует то, как высота подхвата соответствует клиренсу автомобиля.

В среднем подкатные и бутылочные модели подхватывают с высоты до 10 см. Менее распространенный зацепной домкрат низкий , так как подхватывает с высоты 3 см.

Как прокачать домкрат

Иллюстрации Инструкция
Заправка маслом. Если все уплотнители целы и масло нигде не течет, через пару лет эксплуатации можно пополнить его объем и прокачать домкрат.

Сделать это несложно, достаточно найти пробку на цилиндре и открыть ее. Затем шприцем в отверстие заливаем масло до тех пор, пока оно не будет видно в отверстии.

Прокачка поршня. Прокачиваем поршень, чтобы он вышел затем стравливаем давление и опускаем его и так несколько раз. Опять доливаем масло и закрываем пробку.

Какое масло использовать? Если домкрат эксплуатируется в теплом гараже, подойдет любое трансмиссионное масло. Если инструмент применяется вне помещения, подойдут масла, которые не густеют на морозе.

Устранение утечки давления в домкрате

На схеме показано устройство гидравлического домкрата: сверху подкатная модификация, а снизу, бутылочная

Описанная проблема стандартная для большинства недорогих подкатных домкратов китайского производства. По истечении гарантийного сорока давление масла начинает стравливать и поршень под грузом опадает. Между тем, описанная проблема просто исправляется своими руками.

Подведём итоги

Теперь вы знаете, как устроен гидравлический домкрат, как он работает и как его обслуживать в профилактических целях. Если остались вопросы по предложенным инструкциям, напишите об этом в комментариях, и не забудьте посмотреть видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 15 ноября 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!


Последние ответы на форуме

Возможно вас заинтресуют

Поэтапный ремонт домкратов 5 т гидравлический. Как прокачать гидравлический домкрат, и остальные вопросы по обслуживанию подъемников. Когда максимально удобны подкатные гидравлические домкраты

Работа гидравлического домкрата основана на принципе механического . В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.

Рассмотрим конструкцию домкрата подробнее.

Наиболее важными элементами домкрата являются 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.

Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.

При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8. За счет это разряжения клапан 5 открывается, а клапан 6 закрывается. Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через 5.


Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая в ней. Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.


После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз — жидкость вытесняется под поршень.

В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.

Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.


За счет чего происходит увеличение усилия в гидравлическом домкрате

Как было отмечено ранее усилие в гидравлическом домкрате усиливается за счет механического и гидравлического рычагов, рассмотрим это на нашем примере.


Согласно правилу рычага: F2=F1*l1/l2

То есть если плечо l1 в три раза больше чем l2, то усилие, прилагаемое к плунжеру F2 будет в три раза больше, чем то, которое было приложено к ручке. Но это лишь первый этап усиления в гидравлическом домкрате.

Второй этап основан на принципе гидравлического рычага, согласно которому: F3=F2*Sпор/Sплун

Где Sпор и Sплун площади поршня и плунжера соответственно. То есть если диаметр плунжера в 4 раза меньше диаметра поршня, то усилие на поршне со штоком будет в 4^2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Устройство гидравлического подъемника

В рассмотренном примере в одном корпусе были объедены несколько важнейших элементов гидропривода:

  • полость с насосным плунжером и клапанами — это поршневой насос
  • расположенный в цилиндрической полости поршень со штоком —
  • емкость с жидкостью — бак

Эти элементы могут быть размещены отдельно, тогда изменятся конструктивные особенности, предназначение домкрата, но принцип его работы останется неизменным. Изменим компоновку ручного домкрата и получим подъемник для ремонтной мастерской.

Поршневой насос, можно заменить на . Приводом для насоса послужит электродвигатель.

Рабочая жидкость по рукавам высокого давления будет поступать к гидроцилиндрам, расположенным в направляющих опорах. Для управления движением гидроцилиндров используется гидравлический распределитель. Для защиты системы от перегрузки служит предохранительный клапан.


Принцип работы подъемника

В нейтральном положении распределителя жидкость через отправляется на слив. При переключении распределителя жидкость под давлением начнет поступать под поршни гидроцилиндров, заставляя их переместиться вверх. При переключении распределителя в нейтраль полости цилиндров будут заперты, штоки цилиндров будут неподвижны (для исключения движения за счет перетечек используют ).

При переключении распределителя в третье положение, жидкость начнет поступать в штоковую полость гидроцилиндра, заставляя его переместиться вниз.

Гидравлический домкрат устройство и принцип действия имеет на основе физических свойств жидкостей, сохраняющих свой объем в процессе сжатия.

Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.

Назначение гидравлического домкрата

Гидродомкрат — это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов. Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Конструкция гидравлического устройства подъема

Агрегат устроен следующим образом:

  • корпус;
  • рабочая жидкость;
  • рабочий поршень.

Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.

Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата. Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод. Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.

Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.

Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.

Наиболее распространенными являются:

  • устройства бутылочного типа;
  • устройства подкатного типа;
  • гидравлические домкраты гибридной конструкции;
  • агрегаты зацепного типа;
  • ромбовые агрегаты.

Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.

Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.

Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.

Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.

За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.

Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.

Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.

Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.

Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.

Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.

Достоинства и недостатки гидродомкратов

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Возможные неисправности в работе гидродомкрата

Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку. Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства. Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.

Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.

Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.

Чтобы поднять небольшую технику, например автомобиль для замены колеса, нет необходимости привлекать специальную технику. С этой целью используется подъемник. Выделяют множество разновидностей такого устройства. Каждая из них обладает своими преимуществами и недостатками. Вне зависимости от стоимости прибора, он не защищен от поломок. Починить гидравлический домкрат можно самостоятельно, если соблюдать во время работы определенную последовательность.

Устройство гидравлического домкрата (подкатной и бутылочный)

Самыми популярными разновидностями гидравлического подъемника являются подкатная и бутылочная. Такие устройства обладают своими конструктивными особенностями. Так устройство бутылочного гидравлического домкрата включает в себя рукоятку, насос, цилиндр, резервуар, шток, клапан и винт.

ПОСМОТРЕТЬ ВИДЕО

Схема бутылочного гидравлического домкрата является следующей:

  • Предназначенный для всасывания клапан располагается на резервуарном патрубке. За счет этого при поднимании домкрата гидравлическая жидкость не покидает цилиндр.
  • Клапан открывается при помощи специального винта. Благодаря этому в приборе снижается уровень давления, и поднятый груз опускается к земле.

Цилиндрическая жидкость особо важна, так как именно благодаря ей возможно плавное поднимание/опускание груза, а также его удержание на определенной высоте. В ее состав входит веретенное масло, вода и спирт.

Принцип работы гидравлического домкрата заключается в том, что поднимание автомобиля выполняется за счет горизонтального штока, упирающегося в специальный вертикальный механизм. К нему прикрепляется подъемная площадка, которая и отвечает за поднимание оборудования. Чтобы опустить поднятое устройство, открывается специальный клапан, после чего из системы откачивается воздух. За счет снижения давления и происходит опускание.

Виды поломок и их причины (почему домкрат не держит)

Чаще всего гидравлический домкрат выходит из строя, если его перегрузить (поднимать им грузы, масса которых превышает максимальную для устройства), либо появляются сбои в работе гидравлики.

Поломка в первом случае обусловлена тем, что деформирован упорный шток. В результате этого он изгибается и не может пройти через муфту, что приводит к его заклиниванию. Для восстановления функций устройства необходимо заменить шток. Дело в том, что он изготавливается из специальной стали, которую невозможно выровнять.

А вот гидравлика может отказать сразу по нескольким причинам:

  • Машинное масло, используемое вместо рабочей жидкости, вытекает при хранении подъемника в неправильном положении. В результате этого масло вытекает и заменяется воздухом. Поэтому работа устройства постепенно замедляется или вовсе прекращается.
  • Внутренняя поверхность системы гидравлики ржавеет. Это приводит к тому, что нарушается свободный ход устройства.

Такие неполадки обычно не являются серьезными, поэтому устранить их можно самостоятельно в домашних условиях. Однако ремонт гидравлических домкратов иногда является невозможным, так что легче приобрести новое устройство.

Ремонт гидравлического домкрата своими руками, подбор запчастей

Выполняя ремонт гидравлического домкрата своими руками, необходимо учитывать, что все составные элементы устройства скрепляются резьбовыми соединениями. Поэтому перед началом ремонта прибор необходимо разобрать.

ПОСМОТРЕТЬ ВИДЕО

Ремкомплект для гидравлического бутылочного домкрата включает гаечные ключи и разводной ключ. Затем следует придерживаться такой последовательности действий:

  1. Слить масло в заранее приготовленную емкость.
  2. Извлечь поршень и клапан и тщательно их осмотреть. При необходимости оба элемента очищаются от скопившейся на них ржавчины.
  1. Проверить на изгиб опорный шток. Самой частой неисправностью является то, что гидравлический домкрат не поднимает груз. В таком случае опорный шток может быть деформирован и требуется его замена.
  2. Кроме того, необходимо обратить внимание на состояние прокладок. Если один из конструктивных элементов деформирован, в таком случае отремонтировать домкрат гидравлический можно будет путем замены сломанной запчасти. Даже если внешне прокладки кажутся целыми, их рекомендуется заменить – часто повреждения не заметны глазу.
  3. Если пропускается масло, то, скорее всего, нужно прочистить масляный клапан от грязи. Ведь из-за ее появления шарик плохо сидит в своем гнезде.

Ремонт гидравлического подкатного домкрата своими руками заканчивается промыванием всех деталей специальной жидкостью. Затем следует собрать их в обратной последовательности. До разборки устройства не будет ясно, что именно привело к его поломке. Поэтому в принципе все виды неисправностей исправляются по одному алгоритму, однако в разных случаях требуется замена различных деталей.

При подборе запчастей нужно обязательно учитывать, что они должны полностью соответствовать деформированным деталям.

Как правильно залить масло

Обязательно ремонт домкратов заканчивается обновлением рабочей жидкости. Перед тем, как масло заливать в домкрат гидравлический, нужно проверить, чтобы воздух был полностью спущен. Иначе после этого система будет работать не в полную силу. Как прокачать гидравлический домкрат?

Для этого необходимо повернуть выпускной клапан против часовой стрелки. Устройство должно быть полностью опущено вниз. Прокачать гидравлический домкрат подкатной можно самостоятельно без использования дополнительных инструментов.

ПОСМОТРЕТЬ ВИДЕО

Затем следует найти отверстие, предназначенное для заливки масла. Оно располагается на бачке, в котором хранится гидравлическая жидкость. Снять болт с заливной горловины, вставить сопло и налить масло. Когда жидкость начнет вытекать, нужно прекратить его заливание.

Советы по правильной эксплуатации домкрата на 5 и 12 тонн

Чтобы не пришлось ремонтировать подкатной домкрат своими руками, его необходимо правильно эксплуатировать. Нельзя поднимать с его помощью груз, превышающий максимально допустимый – 5, 10 или 12 тонн.

Следует осуществлять плавное поднимание грузов, без рывков. Прежде чем залезть под машину, нужно убедиться, что она устойчиво держится. Иначе авто может упасть на человека, что приведет к травмам.

В наши дни уже не требуется множество людей, чтобы поднять на какой-либо уровень высоты большой груз. Производство домкратов позволило усовершенствовать процессы строительства и ремонта автомобилей, поскольку использование данного устройства связано с наименьшими расходами и безопасностью при осуществлении подъемов груза.

Домкрат бутылочного типа осуществляет поднятие груза на большую высоту, грузоподъемностью в 2-100 тонн и больше.

Наличие домкрата в любом гараже облегчает ремонт личного автомобиля, одновременно повышая уровень его эффективного использования. Механизм приводит в действие гидравлика. Различают гидравлические домкраты по особенностям конструкций. Они могут иметь один или два плунжера, а также определенный тип устройства привода. Например, механизм с ручным приводом имеет возможность периодического действия, а электрический — действует непрерывно.

Делят гидравлические подъемные механизмы на основе типа конструкции на бутылочные домкраты и подкатные. Бутылочный домкрат принадлежит классу подъемных видов оборудования. Устройство осуществляет поднятие груза на большую высоту. Такие механизмы обладают грузоподъемностью, составляющей 2-100 тонн и больше.

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Вернуться к оглавлению

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

  1. Рукоятки.
  2. Насоса.
  3. Клапана.
  4. Резервуара.
  5. Цилиндра.
  6. Штока.
  7. Винта.

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

  1. Корпус.
  2. Плунжер выдвигаемый (поршень).
  3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

  1. Спирт.
  2. Вода.
  3. Технический глицерин.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Вернуться к оглавлению

Свойства и характеристики бутылочного домкрата

Бутылочный домкрат обладает превосходной грузоподъемностью при небольших приложенных усилиях.

Домкраты изготавливаются из простой или нержавеющей стали, которая может быть легированной. Это может быть и алюминий. Гидравлический домкрат, имеющий жесткую конструкцию, является устойчивым механизмом с плавным ходом во время его действия.

Для устройства характерна точность торможения, компактность, высокий КПД (0,75 — 0,8). Оно позволяет поднимать грузы практически с нулевой высоты. Благодаря таким особенностям конструкции домкрата, сфера его применения является очень широкой. Конструкция бутылочных домкратов имеет свои основные недостатки и преимущества, поскольку данное устройство отличается наличием:

  1. Максимальной плавности работы домкрата.
  2. Высоким коэффициентом полезного действия и превосходной грузоподъемностью при минимуме приложенного усилия.
  3. Специальная жидкость является негорючей и незамерзающей.

КПД механизма, достигающий 80%, обеспечивает значительную грузоподъемность, которая составляет 100 тонн и более. Данная характеристика проявляется при малых усилиях, прилагаемых к плунжеру насоса, поскольку за счет наличия клапанов сила, прикладываемая к рычагу, способна увеличиваться в десятки раз. Имея малую скорость, устройство обладает небольшим циклом подъема, для которого не характерна большая высота.

Если домкрат поднял груз, но постепенно самопроизвольно опускается, тогда причину нужно искать в перепускном клапане или манжетах.

Среди других недостатков устройства отмечаются сложные условия хранения и транспортировки. Хранение и перевозка домкрата осуществляется в вертикальном положении. В ином случае происходит растекание рабочей жидкости, которая покидает тот объем, который для нее отведен.

Механизм домкрата имеет жесткую конструкцию и не требует слишком больших усилий, прилагаемых к приводной рукоятке. Сложное устройство может быть не только недостаточно устойчивым, но и иметь не слишком большой рабочий ход, обладать большим весом и начальной высотой.

Среди свойств гидравлического домкрата бутылочного типа можно выделить:

  1. Способность к подъему веса, который равен весу автомобиля либо другого предмета, который требуется поднять.
  2. Ход штока.
  3. Высота подъема.
  4. Высота подхвата.

Все эти свойства должны быть внимательно изучены перед покупкой нового устройства. Например, высота поднятия груза может колебаться в пределах 20-60 см. Вместе с тем следует учитывать и характеристики гидравлического домкрата, которые связаны со следующими показателями:

При обнаружении коррозии и повреждении деталей домкрата их заменяют.

  1. Грузоподъемностью бутылочного домкрата, то есть максимально возможным весом поднимаемого груза.
  2. Высотой подхвата, а именно минимальным расстоянием между поверхностью, которая является опорной (земля, пол и др.), а также самим подхватом, который представляет собой опорную точку устройства, находящуюся в нижнем рабочем положении.
  3. Высотой подъема, то есть максимальным расстоянием от опорной поверхности до подхвата в рабочем положении сверху.
  4. Рабочим ходом, который является расстоянием между верхним и нижним рабочим положением подхвата.
  5. Собственным весом в рабочем состоянии.
  6. Передаточным числом, которое показывает, как соотносятся площади плунжера гидравлического насоса и подъемного плунжера гидравлического домкрата.

От данных характеристик будет зависеть показатель мощности двигателя электрического насоса и усилие, прилагаемое к рукоятке домкрата.

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Гидравлический домкрат состоит из 3 составляющих:

  • Корпуса.
  • Поршня.
  • Рабочей жидкости.
  • В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

    Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

    Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

    Бутылочные изделия

    Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

    Бутылочные аппараты бывают 2 типов:

    • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
    • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

    Подкатной вид

    Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

    Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

    Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

    Такая разновидность изделий имеет недостатки:

    • Крупные габариты и большой вес изделия.
    • Наличие бетонированной или асфальтированной площадки.

    Разновидности и причины поломок

    Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

    Неисправность гидроцилиндра

    При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

    Вылет верхнего и нижнего кольца

    В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

    Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

    Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

    В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

    В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

    Поломка тягового рычага

    Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

    Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

    Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

    Поломка клинового захвата

    В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

    Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

    Снятие плиты домкрата

    При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

    Замена петли

    Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

    Плохо работает штуцер

    Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

    Устранение неисправности трубопровода

    Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

    Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

    Правила ремонта и подбор запчастей

    Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

    Последовательность работы следующая:

    • Необходимо слить масло. Для этого готовится специальная емкость.
    • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
    • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
    • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
    • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

    Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

    Замена и правила заливки масла

    Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

    Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

    Правила эксплуатации домкрата на 5 и 12 тонн.

    Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

    Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Прокачать гидравлический домкрат не сложно, если знать как это сделать

Для подъема тяжестей человек изобрел множество приспособлений. Если вкратце описать принцип их работы – трансформация пройденного расстояния в усилие.

Рассмотрим примеры таких преобразований:

  1. Рычаг. На длинной стороне пройденное расстояние больше, а усилие меньше. На короткой стороне наоборот;
  2. Блочная система. Трос, проходя через определенное количество блоков, с каждой петлей теряет в расстоянии, пропорционально приобретая дополнительное тяговое усилие;
  3. Шестерни с разным передаточным отношением. Малая шестерня крутится быстро и с меньшим усилием. Большая – наоборот;
  4. Цепная (ременная) пара. Шкив меньшего диаметра вращается без усилия и быстрее. Шкив большего диаметра развивает высокий крутящий момент на валу при меньшей скорости вращения;
  5. Сообщающиеся сосуды. Две поршневые пары, соединенные между собой работают по принципу рычага. Поршень меньшего диаметра при малом усилии двигается с большим размахом. В то время как более крупный его «собрат» перемещается на небольшое расстояние с пропорционально увеличенным усилием.

По принципу сообщающихся сосудов работает гидравлический домкрат.

Относительно компактные размеры (в сравнении с усилием, которое может развить инструмент) делают его незаменимым при работе с большими тяжестями. Переносные бутылочные домкраты (это второе их название) развивают усилие от 1 до 20 тонн. Более крупные экземпляры могут взять вес в 200 тонн.

При этом именно гидравлика относится к самым безопасным приспособлениям для подъема тяжестей.

Устройство и принцип работы гидравлического домкрата

Чтобы лучше понимать, почему произошла поломка и в чем ее причина, следует знать, как устроен гидравлический домкрат и как он работает.


Устройство и принцип работы домкрата гидравлического.

Устройство домкрата довольно простое: корпус из закаленного метала, шток (или выдвигаемый поршень) и рабочая жидкость – масло. Корпус выполняет не только свое прямое назначение, но и является полноценной рабочей деталью домкрата – это резервуар для жидкости и направляющий цилиндр для штока. В зависимости от модели управление осуществляется при помощи насоса с ручным, воздушным или ножным приводом.

Работает домкрат по принципу сообщающихся сосудов. Т.е. за счет того, что перекачиваемое масло из насоса попадает в цилиндр происходит выдавливание выдвижного клапана и, соответственно, поднятие тяжести на высоту, а для того, чтобы вернуть его в исходное положение и опустить груз, открывается выпускающий клапан и жидкость перетекает обратно. В некоторых моделях гидравлических домкратов для контроля рабочего давления имеются встроенные манометры.

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

ВАЖНО! Хранить гидравлические домкраты бутылочного типа следует в вертикальном положении. В противном случае возможно вытекание рабочей жидкости.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Преимущества:

  • Простота в эксплуатации и обслуживании;
  • Высокий КПД – до 80%;
  • Малое усилие на рабочей рукояти;
  • Плавная работа за счет применения жидкости;
  • Возможность контролировать высоту подъема с высокой точностью;
  • Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
  • Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
  • Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
  • Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

Популярное: Дюбель гвоздь — существующие виды и область применения

Недостатки:

  • Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
  • Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
  • Невозможность точно контролировать высоту опускания груза;
  • Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
  • Большая масса приспособления, с учетом рабочей жидкости;
  • Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.



Основные причины неисправностей гидравлического домкрата и способы их устранения


Схема ремонта домкрата.

Одной из самых распространенных причин поломки домкрата может стать протекания масла. В результате происходит попадание воздуха в рабочую камеру, как следствие, подъемный механизм работает не в полную силу или перестает функционировать.

Избежать этой проблемы можно, выполняя периодически обслуживание гидравлического домкрата, заключающееся в контроле количества жидкости, и при необходимости производить ее долив в рабочий цилиндр. Уменьшение количества масла в системе может быть следствием естественной эксплуатационной убыли, а также из-за поврежденных или неисправных сальников и уплотнителей. В этом случае обычный долив жидкости проблемы не решит, необходимо будет заменить вышедшие из строя уплотнители и сальники.

Из-за недостатка в системе рабочей жидкости ее место занимает воздух – об этом можно догадаться по снизившейся эффективности работы домкрата. Избавиться от этой проблемы можно, выполнив прокачку. Для этого следует открыть пробку бака для масла и перепускной клапан и прокачать гидравлический насос. Если неисправность в этом, то при условии правильного выполнения данной работы, домкрат опять будет в рабочем состоянии. Но если это не помогло, то или причина неисправностей иная, или потребуется более серьезный ремонт. Иногда решить эту проблему можно, отвернув запорную иглу на два оборота, одновременно приподняв поршень до верхней точки, а затем отпустив его, чтобы он дошел до нижней. Данное действие надо повторить 2-4 раза.


При обнаружении коррозии и повреждении деталей их заменяют.

Нередко причиной некорректной работы гидравлического домкрата может стать коррозия, поражающая выдвигаемые поршни (штоки или плунжеры) и внутреннюю часть корпуса. Но чтобы выяснить причину, потребуется разобрать аппарат. Для этого можно обратиться в сервисные мастерские или выполнить работы самостоятельно. Понадобится набор ключей, ремкомплект, емкость для слива старого масла и канистра с новым для залива в систему после ремонта.

Изогнутый шток тоже часто становится причиной выхода из строя домкрата, в этом случае, если предусмотрено конструктивными особенностями модели, его можно заменить на новый, а часто это означает, что домкрат ремонту не подлежит даже в условиях сервисной мастерской.

Иногда в рабочую камеру происходит попадание грязи, что тоже может причиной выхода домкрата из строя.

Удалить грязь можно при помощи промывания его керосином. Перепускной клапан тоже довольно часто может стать виновником. Он может иметь некоторую деформацию, или в него попала грязь, что приводит к тому, что шарик не находится плотно в седле и, следовательно, происходит вытекание жидкости. Решается эта проблема в основном радикально – заменой перепускного клапана.



Ремонт и прокачка домкрата своими руками

Существует несколько факторов, приводящих к нарушению работы гидравлического подъемника:

  • нехватка масла;
  • проникновение воздуха;
  • скопление грязи и ржавчины;
  • деформация штока.

Во время использования устройства масло постепенно вытекает, потому время от времени его следует подливать. Делается это с помощью ремкомплекта. Перед началом работ следует подготовить ведро для слива отработанного и свежее техническое масло.

  • с помощью гаечных ключей снимается крепление;
  • достается клапан слива и поршень;
  • поршни очищаются от грязи, ржавчины и проверяются на наличие сколов, деформации;
  • тщательно внутри и снаружи очищается клапан стравливания. Если на клапане обнаружены сколы или искривления, ставить назад его бесполезно, он подлежит замене. При осмотре клапана важно не потерять металлический шарик. Его неплотное прилегание к седлу нарушает работу домкрата;
  • теперь выработанное масло сливается методом прокачивания: рычаг нужно перемещать вверх-вниз до тех пор, пока масло не перейдет в основной цилиндр. Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения;
  • после слива масла очищаются все остальные детали;
  • заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать.

Лучший способ очистить домкрат от грязи — промывка его керосином. После стравливания масла в рабочую емкость заливается керосин и домкрат прокачивается. Предварительно снимается запорная игла. После чего керосин стравливается и устройство заполняется новой рабочей жидкостью.

Проникновение воздуха

Во время работы внутрь цилиндра проникает воздух, собираясь в пузырь, который постепенно ухудшает эффективность механизма. Чаще всего воздух проникает при недостатке масла. Чтобы избавиться от проблемы, необходимо прокачать подъемник:

  • снимается пробка масляного бака;
  • открывается масляный клапан;
  • домкрат интенсивно прокачивается несколько раз.


Некоторые признаки наличия неисправностей гидравлического домкрата


Если домкрат поднял груз, но постепенно самопроизвольно опускается, то в этом случае причину нужно искать в перепускном клапане или манжетах.

Домкрат поднял на нужную высоту груз, но не способен удержать его, происходит постепенное самопроизвольное опускание – в этом случае причину можно найти в перепускном клапане или вышедших из строя манжетах. Из-за этого не поддерживается необходимое давление.

В тех случаях, когда не удается гидравлическим домкратом поднять груз или он поднимает его лишь на небольшую высоту – это свидетельствует об уменьшении рабочего хода. Причина в этом случае скрывается в появившейся коррозии на штоке и на внутренней части корпуса цилиндра. А если домкратом поднимался груз, превышающий по массе максимально допустимую для данного аппарата, возможно, произошло искривление штока.

О растянутых или потерявших свою упругость пружинах можно догадаться по тому признаку, что домкрат не возвращается полностью в свое исходное положение после открытия стравливающего клапана.



Процедура замены жидкости в гидродомкрате

Для того чтобы осуществить прокачку гидродомкрата, следует подготовить следующие материалы и инструменты:

  • специальное масло;
  • промывочную специальную жидкость;
  • гаечные ключи;
  • набор отверток.

Заправка домкрата начинается с откручивания заливочной пробки и слива старой рабочей жидкости. Механизм заправляется специальной жидкостью для промывки. Проводится промывка механизма гидравлического приспособления для удаления загрязнений. Промывание приспособления следует проводить несколько раз для удаления всех загрязнений. После каждой промывки жидкость сливается в специально подготовленную тару. После промывания домкрат заполняется маслом. Устройство в процессе наполнения располагается в максимально низком положении, что позволит выполнить заливку до максимального уровня. В процессе заливки масла шток устройства можно легко опустить, повернув спец-винт в положение «слив».

После заливки функциональной жидкости осуществляется прокачка домкрата, после чего следует провести дополнительную его заливку. Доливку и прокачивание следует выполнять до тех пор, пока масло не сможет опускаться ниже максимальной отметки. Проведение прокачивания не требует выполнения сложных манипуляций и работ.

Читать также: Перосъемная машина из стиральной машины малютка

Для проведения прокачивания гидравлических приспособлений следует правильно подобрать масло. Например, в зимний период следует использовать специальное морозостойкое синтетическое масло, которое максимально отвечает техническим требованиям, предъявляемым к нему в процессе работы приспособления в зимний период.

Перед прокачкой нужно изучить технологию прокачивания и знать о том, как прокачивать домкраты гидравлические.

Причины снижения эффективности устройства

Поскольку масло, в некотором смысле, можно назвать кровью гидравлического домкрата, следует уделять ему особое внимание. Именно на жидкости держится функционал инструмента, и самые распространенные проблемы зачастую имеют с ней прямую связь. Уменьшение максимальной высоты штока и скорости его подъема, падение максимальной нагрузки или пружинная амортизация упора при незначительном давлении. Все вышеперечисленные неполадки обычно сводятся к одной причине – завоздушенности системы.

Появление воздуха в резервуарах устройства связано с уменьшением уровня жидкости, чей объем он занимает. Если перепускной вентиль откручен слишком сильно, масло может попросту вытечь при наклоне. Даже при правильной транспортировке гидравлического домкрата в багажнике авто, со слегка открученным вентилем, на протяжении долгого времени, часть смеси потеряется. Также, воздух может попасть в устройство через уплотнительное кольцо на поршне насоса, если то изношено или плохо прижато. Камера цилиндра может наполниться воздухом, если эксплуатировать инструмент в горизонтальном или перевернутом положении. При этом, уровень масла в первом резервуаре может быть нормальным.

Как залить маслом домкрат: пошаговая инструкция

Прокачка гидравлики может быть проведена самостоятельно. Для этого потребуется:

  1. Специальная промывка. Она обладает свойствами, которые позволяют удалить отложения различного типа. Приобрести подобный состав можно в специализированном магазине.
  2. Масло, предназначенное для гидравлики. Есть два варианта исполнения: один для лета, второй для зимнего периода.

Заливка при прокачке проводится в несколько этапов:

  1. Специальная пробка откручивается для того, чтобы слить старую жидкость. Она находится в нижней части конструкции, как правило, навинчивается на резьбе.
  2. Для удаления загрязняющих веществ нужно провести промывку конструкции специальным веществом.
  3. Специальная жидкость заливается несколько раз. Для ее полного удаления проводится прокачка.

После полного очищения рабочего цилиндра рабочее вещество заливается для полного заполнения рабочего цилиндра. На момент заполнения емкости поршень должен находится в нижней мертвой точке.

В заключение отметим, что нужно уделять довольно много внимания выбору наиболее подходящего масла. Для зимнего периода подбирается морозостойкий синтетический вариант исполнения, так как оно может выдерживать воздействие низких температур. Гидравлический домкрат в зимний период рекомендуют использовать временно, так как прокладки и уплотнители также восприимчивы к воздействию высокой температуры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

>

В каких случаях требуется ремонт гидравлического домкрата?

Специалисты рекомендуют прокачивать домкрат гидравлический периодически. Если устройство применяется часто, то подобная процедура проводится практически каждый месяц. Как правило, первый признак возникновения проблемы заключается в падении мощности.

Профилактика» проводится в нижеприведенных случаях:

  1. Повышение концентрации загрязняющих веществ в масле. Они существенно снижают эффективность конструкции.
  2. Оборудование не справляется с поставленной задачей.
  3. На поверхности жидкости могут образовываться пузырьки. Воздух редко попадает внутрь поршня, но подобная проблема тоже встречается.
  4. Снижение показателя грузоподъемности. В спецификации устройства указывается то, на какой вес рассчитан подъемный механизм. Механические повреждения и многие другие проблемы приводят к снижению реального показателя грузоподъемности.

Подобные проблемы проявляются не скоро в случае, если соблюдать правила по эксплуатации и не допускать механических деформаций корпуса.

устройство, как прокачать своими руками и принцип работы

Чтобы поднять небольшую технику, например автомобиль для замены колеса, нет необходимости привлекать специальную технику. С этой целью используется подъемник. Выделяют множество разновидностей такого устройства. Каждая из них обладает своими преимуществами и недостатками. Вне зависимости от стоимости прибора, он не защищен от поломок. Починить гидравлический домкрат можно самостоятельно, если соблюдать во время работы определенную последовательность.

Устройство гидравлического домкрата (подкатной и бутылочный)

Самыми популярными разновидностями гидравлического подъемника являются подкатная и бутылочная. Такие устройства обладают своими конструктивными особенностями. Так устройство бутылочного гидравлического домкрата включает в себя рукоятку, насос, цилиндр, резервуар, шток, клапан и винт.

ПОСМОТРЕТЬ ВИДЕО

Схема бутылочного гидравлического домкрата является следующей:

  • Предназначенный для всасывания клапан располагается на резервуарном патрубке. За счет этого при поднимании домкрата гидравлическая жидкость не покидает цилиндр.
  • Клапан открывается при помощи специального винта. Благодаря этому в приборе снижается уровень давления, и поднятый груз опускается к земле.

Цилиндрическая жидкость особо важна, так как именно благодаря ей возможно плавное поднимание/опускание груза, а также его удержание на определенной высоте. В ее состав входит веретенное масло, вода и спирт.

Принцип работы гидравлического домкрата заключается в том, что поднимание автомобиля выполняется за счет горизонтального штока, упирающегося в специальный вертикальный механизм. К нему прикрепляется подъемная площадка, которая и отвечает за поднимание оборудования. Чтобы опустить поднятое устройство, открывается специальный клапан, после чего из системы откачивается воздух. За счет снижения давления и происходит опускание.

Виды поломок и их причины (почему домкрат не держит)

Чаще всего гидравлический домкрат выходит из строя, если его перегрузить (поднимать им грузы, масса которых превышает максимальную для устройства), либо появляются сбои в работе гидравлики.

Поломка в первом случае обусловлена тем, что деформирован упорный шток. В результате этого он изгибается и не может пройти через муфту, что приводит к его заклиниванию. Для восстановления функций устройства необходимо заменить шток. Дело в том, что он изготавливается из специальной стали, которую невозможно выровнять.

А вот гидравлика может отказать сразу по нескольким причинам:

  • Машинное масло, используемое вместо рабочей жидкости, вытекает при хранении подъемника в неправильном положении. В результате этого масло вытекает и заменяется воздухом. Поэтому работа устройства постепенно замедляется или вовсе прекращается.
  • Внутренняя поверхность системы гидравлики ржавеет. Это приводит к тому, что нарушается свободный ход устройства.

Такие неполадки обычно не являются серьезными, поэтому устранить их можно самостоятельно в домашних условиях. Однако ремонт гидравлических домкратов иногда является невозможным, так что легче приобрести новое устройство.

Ремонт гидравлического домкрата своими руками, подбор запчастей

Выполняя ремонт гидравлического домкрата своими руками, необходимо учитывать, что все составные элементы устройства скрепляются резьбовыми соединениями. Поэтому перед началом ремонта прибор необходимо разобрать.

ПОСМОТРЕТЬ ВИДЕО

Ремкомплект для гидравлического бутылочного домкрата включает гаечные ключи и разводной ключ. Затем следует придерживаться такой последовательности действий:

  1. Слить масло в заранее приготовленную емкость.
  2. Извлечь поршень и клапан и тщательно их осмотреть. При необходимости оба элемента очищаются от скопившейся на них ржавчины.
  1. Проверить на изгиб опорный шток. Самой частой неисправностью является то, что гидравлический домкрат не поднимает груз. В таком случае опорный шток может быть деформирован и требуется его замена.
  2. Кроме того, необходимо обратить внимание на состояние прокладок. Если один из конструктивных элементов деформирован, в таком случае отремонтировать домкрат гидравлический можно будет путем замены сломанной запчасти. Даже если внешне прокладки кажутся целыми, их рекомендуется заменить – часто повреждения не заметны глазу.
  3. Если пропускается масло, то, скорее всего, нужно прочистить масляный клапан от грязи. Ведь из-за ее появления шарик плохо сидит в своем гнезде.

Ремонт гидравлического подкатного домкрата своими руками заканчивается промыванием всех деталей специальной жидкостью. Затем следует собрать их в обратной последовательности. До разборки устройства не будет ясно, что именно привело к его поломке. Поэтому в принципе все виды неисправностей исправляются по одному алгоритму, однако в разных случаях требуется замена различных деталей.

При подборе запчастей нужно обязательно учитывать, что они должны полностью соответствовать деформированным деталям.

Как правильно залить масло

Обязательно ремонт домкратов заканчивается обновлением рабочей жидкости. Перед тем, как масло заливать в домкрат гидравлический, нужно проверить, чтобы воздух был полностью спущен. Иначе после этого система будет работать не в полную силу. Как прокачать гидравлический домкрат?

Для этого необходимо повернуть выпускной клапан против часовой стрелки. Устройство должно быть полностью опущено вниз. Прокачать гидравлический домкрат подкатной можно самостоятельно без использования дополнительных инструментов.

ПОСМОТРЕТЬ ВИДЕО

Затем следует найти отверстие, предназначенное для заливки масла. Оно располагается на бачке, в котором хранится гидравлическая жидкость. Снять болт с заливной горловины, вставить сопло и налить масло. Когда жидкость начнет вытекать, нужно прекратить его заливание.

Советы по правильной эксплуатации домкрата на 5 и 12 тонн

Чтобы не пришлось ремонтировать подкатной домкрат своими руками, его необходимо правильно эксплуатировать. Нельзя поднимать с его помощью груз, превышающий максимально допустимый – 5, 10 или 12 тонн.

Следует осуществлять плавное поднимание грузов, без рывков. Прежде чем залезть под машину, нужно убедиться, что она устойчиво держится. Иначе авто может упасть на человека, что приведет к травмам.

Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

Устройство гидравлического домкрата

Главными элементами в конструкции гидравлического домкрата являются:

  • металлический корпус;
  • гидравлический поршень;
  • рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм , который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Принцип работы

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Преимущества и недостатки

Гидравлические домкраты считаются самыми неприхотливыми . Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

  • Являются довольно медлительными.
  • Имеют большие размеры и массу.
  • Высокая цена.
  • Небольшой ход для одноплунжерных домкратов.

Бутылочные (вертикальные) домкраты

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

  • демонтаж и монтаж в строительстве и машиностроении;
  • ремонт колес вагонов и автомобилей;
  • использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

Подкатные домкраты

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз .

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

  • Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
  • Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
  • Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект . Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты .

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз . Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.

Собрать подкатной домкрат своими руками хотят многие автовладельцы. Это существенно упрощает процессы ремонта, профилактики автомобиля, избавляет от необходимости посещать СТО и тратить деньги на покупку заводских домкратов.

Сам по себе домкрат — это устройство, предназначенное для подъема груза на требуемую высоту. Такие агрегаты широко применяются в быту и промышленности, различаясь при этом габаритами и мощностью.

Устройство для подъема груза применяется для:

  • Фиксации;
  • Перемещения;
  • Поднятия тяжелых деталей;
  • В строительных сферах;
  • При разборке автомобиля, замене колес и пр.

При этом главная отличительная черта — это грузоподъемность. Некоторые модели предназначены для поднятия нескольких тонн, а другие — для сотен тонн веса.

Устройство гидродомкрата

Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления.

Подъемное устройство состоит из трех основных компонентов:

  • Подвижного поршня;
  • Корпуса. Его изготавливают из высокопрочного металла, имеет форму цилиндра. Помимо функций корпуса, он играет роль емкости, где находится масло;
  • Жидкой среды. В роли нее выступает машинное масло;
  • Рычаги;
  • Клапаны;
  • Плунжеры.
  1. На рычаг подается усилие, а применение клапанов дает возможность увеличить его в десятки раз.
  2. Плунжер позволяет перемещать устройство поршня путем передачи рабочей жидкости, которой выступает масло, в емкость под плунжером.
  3. За счет клапана масло не перетекает обратно в корпус.
  4. Постепенно плунжер передает большее количество масла под поршень, что способствует его поднятию.
  5. Для опускания груза нужно, чтобы масло вернулась в устройство корпуса. Тут требуется приоткрыть клапан.

Подобный принцип работы актуален для всех гидравлических домкратов. Потому схема, чертежи, видео руководства по сборке и эксплуатации данных устройств примерно одинаковы.

Преимущества и недостатки

Если вы решите собрать устройство для подъема груза бутылочного типа, создавая тем самым гидравлический домкрат, либо хотите купить заводское оборудование, следует предварительно узнать про сильные и слабые стороны, которыми характеризуется устройство.

Начнем с преимуществ, к которым относят:

  • Высокие показатели мощности;
  • Простота эксплуатации;
  • Высокий КПД, достигающий 80 процентов;
  • Устройство работает при перемещении грузов весом до 200 тонн. Так что поднимает гидродомкрат приличную массу.

Но у такого типа домкрата есть свои недостатки. Их следует знать до начала работы на нем.

  1. Устройство не может поднять груз с небольшой высоты.
  2. Невозможность устанавливать уровень опускания деталей.
  3. Устройство такого типа требует пристального внимания, периодического сервисного обслуживания. Схема сервисного обслуживания предусматривает необходимость заливать масло, менять сальники, прокладки.
  4. Гидравлический домкрат можно транспортировать и хранить только при условии его вертикального расположения. В противном случае вытекает масло, его приходится заливать заново для нормальной работы. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
  5. Принцип устройства не позволяет ему быстро выполнять функции подъема и опускания.
  6. Подъем осуществляется циклично.
  7. Устройство такого типа достаточно дорогое.
  8. Поломки для гидравлических домкратов не редкость, а в обслуживании они довольно дорогие.

Виды гидравлических домкратов

Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.

  1. Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
  2. Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
  3. Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
  4. Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
  5. Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.

Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.

Ремонт и прокачка

Принцип работы понятен. Остается разобраться, как выполнить ремонт и прокачку устройства. Какое именно масло вы будете заливать при его замене или доливке, опирайтесь на заводские инструкции производителя.

К самым распространенным поломкам гидравлических домкратов можно отнести следующие:

  • Недостаток масла;
  • Избыток воздуха внутри;
  • Образование ржавчины, грязи;
  • Деформированный шток.

В этом случае потребуется провести ремонт и прокачать ваш гидравлический домкрат.

  1. По мере эксплуатации масло будет вытекать из гидравлического домкрата, что приводит к необходимости периодического добавления рабочей жидкости. Доливка выполняется ремкомплектом.
  2. Перед началом обслуживания подготовьте емкость, куда будет сливаться старое масло, подготовьте свежую жидкость для заливки.
  3. Гаечными ключами открутите крепления, извлеките клапан слива, поршень домкрата.
  4. Зачистите поршни, удалите грязь, ржавчину, проверьте их на предмет целостности.
  5. Снаружи внутри зачастите клапан стравливания. Наличие на нем дефектов говорит о необходимости замены.
  6. Осматривая клапан, не потеряйте шарик из металла. Если он не будет плотно прилегать, домкрат работать толком не сможет.
  7. Путем прокачки слейте старое масло. Для этого перемещайте рычаг вверх-вниз, пока все масло не перетечет в главный цилиндр.
  8. Зачистите все детали после слива, замените манжеты, прокладки.
  9. Желательно промыть керосином. Залейте его внутрь домкрата, прокачайте, предварительно сняв запорную иглу. Прокачкой удалите керосин, заполните емкость новым маслом.
  10. Если образовалась воздушная пробка в домкрате, снимите пробку масляного бака, откройте клапан и прокачайте несколько раз. Затем откройте сливной клапан и поставьте на место пробку.

Принцип прокачки, обслуживания не вызывает проблем, потому каждый пользователь может своими руками ремонтировать гидравлический домкрат.

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Гидравлический домкрат состоит из 3 составляющих:

  • Корпуса.
  • Поршня.
  • Рабочей жидкости.
  • В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

    Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

    Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

    Бутылочные изделия

    Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

    Бутылочные аппараты бывают 2 типов:

    • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
    • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

    Подкатной вид

    Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

    Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

    Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

    Такая разновидность изделий имеет недостатки:

    • Крупные габариты и большой вес изделия.
    • Наличие бетонированной или асфальтированной площадки.

    Разновидности и причины поломок

    Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

    Неисправность гидроцилиндра

    При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

    Вылет верхнего и нижнего кольца

    В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

    Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

    Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

    В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

    В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

    Поломка тягового рычага

    Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

    Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

    Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

    Поломка клинового захвата

    В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

    Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

    Снятие плиты домкрата

    При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

    Замена петли

    Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

    Плохо работает штуцер

    Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

    Устранение неисправности трубопровода

    Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

    Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

    Правила ремонта и подбор запчастей

    Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

    Последовательность работы следующая:

    • Необходимо слить масло. Для этого готовится специальная емкость.
    • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
    • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
    • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
    • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

    Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

    Замена и правила заливки масла

    Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

    Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

    Правила эксплуатации домкрата на 5 и 12 тонн.

    Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

    Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Многие автовладельцы, и не только они, задумываются над вопросом о том, как провести ремонт гидравлического домкрата своими руками без обращения в мастерскую.

Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.

Домкрат — один из самых важных инструментов, без него не обойтись, например, при ремонте автомобиля. С помощью домкрата корпус машины поднимается на достаточную высоту, чтобы можно было провести ремонт.

Специфика работы и виды гидравлических домкратов

Одна из причин популярности гидравлических домкратов — устойчивость конструкции. Благодаря этому они способны поднимать больший груз, нежели механические. Грузоподъемность домкрата зависит от модели и может составлять до 200 тонн. Гидравлический домкрат работает более плавно, точнее производится торможение. КПД работы этого инструмента гораздо выше, чем у механических моделей — до 80%.

Из названия понятно, что главная составляющая конструкции — специальная рабочая жидкость, которая воздействует на шток, и в результате он перемещается. В качестве рабочей жидкости используется масло, поэтому для работы устройства необходимо периодически оценивать состояние клапанов, сальников и всей системы в целом, проверять наличие масла.

По конструкции инструменты бывают:

  • двухплунжерные;
  • одноплунжерные.

Причины поломок домкрата

Использование качественной рабочей жидкости и регулярные проверки состояния гидравлического аппарата могут гарантировать его бесперебойную работу в течение достаточно долгого времени. Но от поломок не застрахованы даже качественные устройства.

Основных причин нарушения работы домкрата всего две:

  • препятствие опусканию механизма;
  • деформация штока.

В первом случае неполадки вызваны образованием ржавчины внутри устройства, которая начинает мешать свободному ходу механизма. На клапане и поршне могут стереться защитные элементы, прокладки либо шарики, что также вызовет заклинивание механизма.

Еще одна распространенная причина неполадок — неправильная эксплуатация. Гидравлические домкраты требуют особого обращения. В инструкции сказано, что перевозить их можно только в вертикальном положении, а это не всегда возможно. В итоге постепенно рабочая жидкость начинает вытекать, вместо нее внутрь устройства проникает воздух. Все это приводит к снижению эффективности работы домкрата, а затем и полной остановке работы гидравлики. Поломки, вызванные перечисленными выше факторами, легко отремонтировать самостоятельно.

Деформация штока часто возникает при постоянной эксплуатации прибора. Причина в превышении порога допустимой нагрузки. В этом случае шток деформируется и не проходит через муфту. Ремонт устройства при такой поломке предполагает замену штока. Выравнивать старый деформированный шток бесполезно, так как он изготавливается из особой марки стали, пытаться придать ей форму в домашних условиях практически невозможно.

Обе причины поломок достаточно легко устранить, главное — знать основной принцип разборки и ремонта устройства.

Ремонт гидравлического домкрата

Перед тем как приступать к ремонту, нужно точно установить причину поломки. Для этого домкрат нужно разобрать. Так как все детали скреплены резьбовым соединением разного диаметра, придется использовать набор ключей различного размера. После того как устройство было полностью разобрано, нужно осторожно слить из него масло и хорошо осмотреть клапан и поршни.

Если на деталях скопилась ржавчина, ее необходимо очистить. Шток нужно тщательно проверить, есть ли изгиб. Защитные прокладки и кольца стоит заменить на новые, ведь их деформация и износ могут быть не видны, а качество стоит проверять при высоком давлении. После проверки все детали нужно хорошо промыть специальной жидкостью, желательно не один раз. Домкрат остается прокачать, чтобы удалить лишний воздух и залить в него новое масло. Для заливки рабочей жидкости предусмотрена горловина с закручивающейся пробкой.

По виду привода различают гидравлические домкраты:

  • с ручным приводом;
  • с электрическим приводом.

Несмотря на то, что существуют разные виды этого инструмента, принцип работы одинаков для всех моделей.

После этого конструкция вновь собирается, а процесс ремонта домкрата считается завершенным. Остается только проверить качество работы инструмента. Если гидравлический домкрат работает нормально, значит ремонт завершен успешно. Если нет, придется продолжать искать неисправность. Чаще всего нормальному функционированию устройства может мешать некачественное или неправильно залитое масло.

Этапы заправки гидравлического домкрата

Этому этапу не всегда уделяют должного внимания, и совершенно напрасно. Рабочая жидкость является движущей силой устройства. Она воздействует на шток так, чтобы он становился в нужное положение. Если масла недостаточно, домкрат нормально работать не будет.

Перед заливкой масла нужно в первую очередь слить старое. Затем «внутренности» инструмента тщательно промыть, используя промывочную жидкость. Приобрести ее можно в строительных магазинах. Промывка домкрата — процесс достаточно трудоемкий, особенно для новичка. Заливать жидкость придется не меньше двух раз, постоянно при этом прокачивая домкрат. Со старым маслом нужно поступать точно так же. Ни одна капля старой рабочей жидкости не должна остаться внутри инструмента.

Благодаря этим качествам, гидравлический домкрат получил распространение среди автолюбителей и работников автомастерских. Кроме того, он применяется и в других видах работ, например, в строительстве при подъеме арматурных или железобетонных конструкций. Более сложная конструкция гидравлического домкрата по сравнению с механическим приводит к тому, что его ремонт значительно усложняется, но при проведении ремонта можно обойтись без обращения к мастеру. Чтобы правильно отремонтировать инструмент, нужно в общих чертах изучить принцип его работы.

Затем домкрат нужно установить на низкое положение. Для этого нужно повернуть винт-кран до отметки «слив». Пробка закручивается. Домкрат прокачивают пять раз, после этого можно заливать масло до тех пор, пока уровень не поднимется до специальной отметки. Затем пробка снова закручивается. Операция повторяется до тех пор, пока на поверхности не перестанут появляться пузырьки, а количество масла не достигнет установленного уровня.

Ремонт домкрата — процедура, скорее, трудоемкая, нежели сложная. И все же лучший ремонт — это профилактика возникновения поломок, ведь на их устранение придется потратить драгоценное время и силы. Если соблюдать рекомендации мастеров, можно существенно продлить срок безремонтной эксплуатации гидравлического домкрата.

Качество работы прибора во многом зависит от качества рабочей жидкости. Поэтому приобретать масло стоит только высококачественное, от надежных поставщиков и предназначенное специально для технического оборудования. Вид масла может быть любой, но для бесперебойной работы прибора в зимнее время стоит дополнительно приобрести синтетический раствор.

В целом, использовать инструмент в холода не рекомендуется, разве что в экстренной ситуации и непродолжительное время, иначе возрастет риск возникновения неисправностей. Вне зависимости от сезона гидравлический домкрат должен храниться только в теплом месте, иначе устройство замерзнет и возникнет поломка. Если домкрат используется нечасто, то замену достаточно проводить раз в год. Но при постоянной эксплуатации проверять состояние насоса нужно каждый месяц, проводить замену масла и каждый раз промывать механизм.

Работы по смене масла нужно проводить только после того, как будет снята вся нагрузка. Использовать отремонтированный инструмент разрешается только после полной сборки.

Ремонт гидравлического домкрата не отличается особой сложностью, главное — правильно соблюдать инструкцию и качественно выполнять каждый этап работы.

Большое значение для нормального функционирования инструмента имеет качество рабочей жидкости, приобретать которую нужно только у известных производителей. Следование простым рекомендациям по эксплуатации позволит максимально снизить риск возникновения поломок и продлить срок службы инструмента.

Как работает гидравлический напольный домкрат? (Простое объяснение)

Последнее обновление 26 августа 2020 г., Тим

Гидравлические напольные домкраты бывают разных размеров, грузоподъемности и сплавов, что обеспечивает универсальность использования и простоту хранения и транспортировки. Но задумывались ли вы когда-нибудь о том, что именно происходит внутри домкрата, который позволяет вашей силе поднять даже трехтонный автомобиль? Ответ кроется в названии, и это древняя технология, которая приводила в движение машины примерно с 200 г. до н.э. — гидравлика.

Изучение гидравлики охватывает огромную область, но, в частности, здесь речь идет о передаче энергии с использованием жидкости; а именно передача движения руки вниз движению автомобиля вверх.

Ручка напольного домкрата соединяется с вилкой, которая соединяется с блоком домкрата для бутылок, основным рабочим механизмом. Внутри бутылки или резервуара находится цилиндр, а внутри — поршень.

Под ними находятся пара каналов, два обратных клапана (состоящие из маленьких шариков на пружинах) и выпускной клапан, а на конце их — цилиндр насоса и поршень, который он содержит, и соединенный с ним приспособление. к ручке вашего домкрата.Наполнение резервуара — это гидравлическая жидкость, неотъемлемая часть всего механизма.

Когда вы поднимаете ручку домкрата, поршень насоса поднимается, вытягивая жидкость из резервуара, и цилиндр насоса заполняется определенным количеством жидкости. Когда вы опускаете ручку, подавая на нее энергию, жидкость под давлением сдерживается обратными клапанами и переходит в другой канал, заполняя главный цилиндр, толкая подъемный поршень вверх. Прокачайте ручку достаточное количество раз, и вы сможете поднять даже трехтонный автомобиль.

Когда подъем домкрата больше не требуется, вы слегка поворачиваете выпускной клапан, и он сливает жидкость из главного цилиндра обратно в резервуар, позволяя поршню вернуться в исходное положение. В напольном домкрате узел домкрата для бутылок расположен параллельно земле, а поршень прикреплен к рычагу с помощью специальных шарниров; поршень толкает нижнюю часть рычага вперед, а верхняя часть рычага поднимается, поднимая седло и автомобиль вместе с ним.

Гидравлические напольные домкраты — отличный пример мощности контролируемой жидкости под давлением.Эти домкраты представляют собой замкнутую систему, и, если у них не возникнет утечка, их не нужно заполнять гидравлической жидкостью, и они настолько эффективны, что даже физически слабый человек может поднять автомобиль с их помощью. Гидравлический напольный домкрат — неотъемлемая часть хорошо укомплектованного гаража, будь то домашний или профессиональный.

Вот хорошее маленькое видео для тех, кто более нагляден:

Прочтите материалы по теме: Лучший бренд напольных домкратов на 2020 год

Гидравлические домкраты со встроенным насосом

HTS Direct Limited предлагает полный ассортимент гидравлических домкратов серии S , которые считаются лучшими, когда дело доходит до подъема тяжелой техники, оборудования и грузов.Используя наш более чем 40-летний опыт в перемещении оборудования, мы разрабатываем эффективные и надежные решения для перемещения и подъема грузов. Наша инновационная линия ECO-Jack S-series спроектирована и изготовлена ​​на нашем современном предприятии, что обеспечивает высочайшее качество продукции. Гидравлические домкраты серии S могут поднимать до 25 тонн.

Наш широкий выбор гидравлических домкратов серии S включает следующие варианты :

  • EJ30-5S : полезная нагрузка этой модели составляет 3 тонны и является наименьшей в этой серии.Он отличается запатентованным комфортом и может управляться одной рукой.
  • EJ60-4S : Эта наша модель гидравлического домкрата может поднимать до 6 тонн и оснащена встроенным насосом. Вы можете разместить его в желаемом положении, взявшись за коготь. Наши инженеры разработали его эргономично, так что вы можете управлять им одной рукой.
  • EJ100-3S : Этот продукт от HTS Direct Limited предназначен для тяжелых грузов до 10 тонн. В соответствии с нашим принципом проектирования, эта модель компактна и позволяет управлять одной рукой.Несмотря на наличие встроенного насоса, вы также можете управлять им с помощью внешнего электрического насоса или вручную.
  • EJ150-3S : Обладая способностью поднимать до 15 тонн, эта модель наших гидравлических домкратов S-серии идеально подходит для перемещения и подъема тяжелой техники и оборудования. Как и остальные модели этой серии, он отличается удобным дизайном и оснащен встроенным насосом, а также вторым гидравлическим насосом. Это позволяет поднимать домкрат в 3 раза быстрее, чем обычно.
  • EJ250-3S : Эта модель отличается запатентованным комфортом и способна поднимать грузы до 25 тонн. Подобно EJ150-3S, он оснащен вторым гидравлическим насосом, который помогает ускорить процесс подъема примерно в 3 раза по сравнению с обычным.

Домкраты гидравлические: определение, составные части, типы, рабочие

С момента изобретения домкратов их применение широко используется в различных областях для подъема больших сил или подъема тяжелых грузов.Существуют разные типы домкратов, хотя они выполняют одну и ту же операцию. Чаще всего используются и доступны домкраты механические и гидравлические. Механический домкрат с резьбой для подъема тяжелого оборудования, в то время как гидравлический домкрат использует гидравлическую энергию. Этот домкрат часто используется в автомобильной промышленности.

Сегодня вы познакомитесь с определением, применением, компонентами, схемой, типами, работой, преимуществами и недостатками гидравлических домкратов.

Подробнее: Гидравлический насос

Что такое гидравлический домкрат?

Гидравлические домкраты — это механические устройства, используемые для подъема тяжелых грузов.Они обычно используются в автомобильной промышленности для подъема транспортных средств с земли, поэтому они известны как своего рода гидравлический автомобильный домкрат. Обычно домкраты рассчитаны на максимальную грузоподъемность, например 1,5 тонны или 3 тонны. Промышленные домкраты могут выдерживать многие тонны груза.

Усилие гидравлических домкратов можно рассчитать по закону Паскаля. Гидравлические домкраты состоят из двух поршней внутри цилиндра, который отвечает за подъем тяжеловеса. Большой и меньший цилиндры соединены вместе.Маленький поршень заставляет жидкость поднимать большой поршень. Есть два шаровых клапана, которые работают как обратный клапан, позволяя потоку и останавливая поток во время перекачивания.

Давление = Сила X Площадь

Штанга вставляется в гнездо рукоятки домкрата, при перекачивании гидравлическая жидкость усиливается поршнем и проходит через односторонний клапан. Сила жидкости действует в нижней части большего цилиндра, позволяя гидроцилиндру двигаться вверх. Другой клапан заблокирован, поэтому жидкость под давлением не может вернуться, пока он не будет отвинчен.Так работает гидравлический домкрат.

Подробнее: Все, что вам нужно знать о гидравлическом прессе

Применение гидравлических домкратов

Домкраты

в целом находят широкое применение в различных отраслях промышленности и используются для подъема и транспортировки тяжелых грузов, снятия вертикальных сил с несущих элементов для создания пространства для ремонта. Гидравлические домкраты или другие виды оборудования также используются в строительстве, судостроении, ремонте автомобилей и других специализированных отраслях промышленности.Ниже приведены области применения всех типов домкратов, включая гидравлические домкраты.

  • Самолет
  • Автомобильная промышленность
  • Мосты
  • Натяжной трос
  • Переезд дома
  • Строительство
  • Общепромышленное
  • Лаборатория
  • Локомотив
  • Морской
  • Мобильный дом
  • Железная дорога
  • Судостроение
  • Опора и стабилизация, например, для туннелей и шахт
  • Тракторы и прицепы

В основном, применение гидравлических домкратов:

  • Подъем промышленных тяжелых грузов.
  • Подъемные машины и транспортные средства для зажима.
  • Наконец, оборудование для зажимных механизмов.

Подробнее: Все, что нужно знать об игровом автомате

Детали домкратов

Чтобы проиллюстрировать и понять компоненты гидравлических домкратов, будет рассмотрен типичный ручной гидравлический домкрат, поскольку он широко используется. Ниже представлены основные компоненты гидравлических домкратов.

  • Резервуар или буферный резервуар
  • Насос с поршнем или плунжером
  • Рычаг или ручка насоса
  • Клапан обратный
  • Главный цилиндр или цилиндр
  • Выпускной клапан
  • Ручка

Резервуар или буферный резервуар — это резервуар, в котором находится гидравлическая жидкость или масло, которое будет использоваться для передачи приложенного давления от насоса к гидроцилиндру.

Поршневой насос — это деталь, которая приводится в действие механически при перемещении рычага или рукоятки насоса вверх и вниз.

Рычаг или рукоятка насоса — движение рычага насоса создает давление в гидравлической жидкости, которая передает эту жидкость под давлением через обратный клапан в главный цилиндр.

Главный цилиндр — также называется гидроцилиндром, при движении вверх он выходит из корпуса гидравлического домкрата под давлением гидравлической жидкости, создавая требуемую подъемную силу и поднимая груз.

Выпускной клапан — это деталь, которая помогает сбросить давление, так что гидроцилиндр может втягиваться, и груз может быть опущен.

Подробнее: Различия между формирователем и строгальным станком

Ниже представлена ​​схема гидравлических домкратов, включая мелкие детали:

  1. Внутренняя ручка
  2. Наружная ручка
  3. Зажим для аллигатора
  4. Штыри
  5. Соединительный шток насоса
  6. Винт соединителя звена
  7. Корпус ручки насоса
  8. Штанга насоса
  9. Уплотнительное кольцо насоса
  10. Пластиковое кольцо насоса
  11. Корпус насоса
  12. Шайба корпуса насоса
  13. Винт клапана
  14. Уплотнительное кольцо винта клапана
  15. Шаровой подшипник клапана
  16. База
  17. Пластиковый бампер
  18. Пластиковый фильтр для жидкости
  19. Базовая пластиковая шайба
  20. Резиновое уплотнительное кольцо Ramrod
  21. Пластиковый фиксатор уплотнительного кольца Ramrod
  22. База Ramrod
  23. Ramrod Shell
  24. Винт удлинителя
  25. Внутренняя камера
  26. Внешний цилиндр
  27. Резиновая заглушка
  28. Большое пластиковое колпачковое кольцо
  29. Винтовая крышка внешнего цилиндра
  30. Предупреждения на английском языке
  31. Предупреждения на другом языке

Подробнее: Типы строгальных станков и их спецификация

Типы домкратов

К двум типам гидравлических домкратов относятся домкраты для бутылок и напольные домкраты.

Подъемники для бутылок:

Домкраты для бутылок также известны как ручные домкраты. Они стали популярными в начале 1900-х годов, когда начала развиваться автомобильная промышленность. Они портативны и служат отличной цели для людей, поднимающих автомобиль для проверки или обслуживания на дороге. Его называют бутылочным домкратом, потому что он выполнен в форме молочной бутылки. Сегодняшние домкраты для бутылок могут поднимать от ста фунтов до нескольких тонн, хотя и различаются по размеру.

Схема бутылочного домкрата:

Домкраты напольные:

В отличие от валов домкратов для бутылок, которые работают в вертикальном положении, домкраты на полу работают в горизонтальном положении.Вал нажимает на кривошип, который соединяется с подъемной подушкой, которая затем поднимается вертикально. Эти типы гидравлических домкратов обеспечивают больший диапазон вертикального подъема, чем домкраты для бутылок, и доступны в двух размерах. Обычный размер составляет около четырех футов в длину, один фут в ширину и весит около 200 фунтов. Они могут поднять от 4 до 10 тонн. Позже была создана более компактная модель, она может поднимать 11/12 тонн, ее длина составляет около трех футов. Также есть мини-домкраты, но они не считаются стандартными напольными домкратами.Примечание. Гидравлические домкраты предназначены для ручного управления воздушным (сжатым), электрическим или газовым приводом.

Подробнее: определение шин, области применения, компоненты, типы и материалы

Другие типы домкратов включают

Домкраты подъемные с носком:

Гидравлические домкраты с носком — это специальные типы, используемые для подъема механизмов и других грузов, которые имеют небольшой зазор между землей и нижней поверхностью груза. Этот специальный домкрат работает в ситуациях, когда домкрат для бутылок или напольный домкрат не может работать из-за низкого дорожного просвета груза.

Домкраты:

В этих типах домкратов используются механические винтовые механизмы. Они портативны и часто используются для выравнивания прицепов, жилых автофургонов и т. Д.

Ножничные домкраты:

Ножничные домкраты — это компактные домкраты, в которых используется механический винт. Вращение винта приводит к поднятию и опусканию набора ножничных рычагов, которые выдвигаются или убираются в зависимости от положения винтового механизма.

Домкраты винтовые:

Винтовые домкраты — это механические домкраты, в которых используется вертикальный винтовой механизм для подъема и опускания груза.Некоторые из них предназначены для регулировки гаечным ключом, в то время как в других используется уровень, вставляемый через отверстие в домкрате. Это дает дополнительное механическое преимущество для использования при повороте винта подъема груза.

Домкраты с храповым механизмом:

В этих типах домкратов используется собачка и храповой механизм для подъема или подъема груза. В свое время домкраты с храповым механизмом были стандартными типами домкратов, которые производители автомобилей прилагали к своим автомобилям, чтобы владельцы использовали их для замены спущенных шин.

Подробнее: Все, что вам нужно знать о машинном прессе

Принцип работы гидравлического домкрата

Работа гидравлических домкратов менее сложна и понятна. Вышеупомянутый тип домкрата был бутылочным. Посмотрите видео ниже, чтобы узнать, как работают другие типы гидравлических домкратов:

Преимущества и недостатки гидравлических домкратов

Преимущества:

Ниже приведены преимущества гидравлических домкратов в различных сферах их применения.

  • Большинство конструкций занимают меньше места.
  • Меньше вероятность заклинивания из-за ржавчины на резьбе винта.
  • Высокоэффективен при больших нагрузках.
  • Легче пользоваться.
  • Грузы поднимаются с минимальным усилием.
  • Он легче домкратов.

Подробнее: Принцип работы шлифовального станка

Недостатки:

Несмотря на хорошие преимущества гидравлических домкратов, все же существуют некоторые ограничения. Ниже приведены недостатки гидравлических домкратов в различных сферах их применения.

  • Имеет относительно невысокую скорость.
  • Возможны выходы из строя при изношенных сальниках.
  • Устройство может издавать неприятный запах из-за чрезмерного использования теплого масла.
  • Возможен быстрый перегрев.
  • Утечка гидравлического масла может вызвать загрязнение почвы и воды.

Подробнее: Детали плоттера и их функции

Заключение

Гидравлические домкраты — это механические устройства, используемые для подъема тяжелых грузов. Они обычно используются в автомобильной промышленности для подъема транспортных средств с земли, поэтому они известны как своего рода гидравлический автомобильный домкрат.Усилие гидравлических домкратов можно рассчитать по закону Паскаля. Это все для этой статьи, где обсуждаются определение, применение, компоненты, схема, типы, работа, преимущества и недостатки гидравлического домкрата.

Я надеюсь, что вы многое почерпнете из чтения, если да, пожалуйста, поделитесь с другими студентами. спасибо за чтение, увидимся в следующий раз.

Базовая гидравлика: домкраты и давление

Давление = сила (в фунтах) / Площадь (квадратные дюймы) Мы описываем давление как: X количество фунтов на квадратный дюйм, Пример: круглый стержень диаметром 1 1/8 дюйма имеет площадь около 1 квадратного дюйма, если он стоит на одном конце.Нажимая вниз с силой 10 фунтов, мы оказываем давление в 10 фунтов на квадратный дюйм (10 фунтов на квадратный дюйм). Теперь предположим, что мы приложили ту же самую нисходящую силу в 10 фунтов к круглому стержню диаметром 0,18 дюйма, теперь у нас есть 400 фунтов на квадратный дюйм.

Давайте посчитаем. A = R² x TT (Площадь круга в квадратных дюймах равна: радиус круга в квадрате, умноженный на TT), TT = 3,14.

Пример: 1 1/8 ÷ 2 = 0,562 x 0,562 x 3,14 = 0,99 или почти 1 кв. Дюйм.

Продолжая стержень диаметром примерно 3/16, 3/16 =.188 ÷ 2 = 0,094 x 0,094 x 3,14 = 0,025 квадратных дюйма. Фунты ÷ Квадратные дюймы = PSI; в данном случае: 10 ÷ 0,025 = 400 фунтов на квадратный дюйм.

Практическое применение давления: Одной из простейших гидравлических систем является обычный гидравлический автомобильный домкрат. Он содержит резервуар, насос, линейный привод и клапан; однако он не содержит первичного двигателя (мотора или двигателя), наши руки и руки становятся первичным двигателем или силой, с помощью которой мы «поднимаем нашу машину». Рис.1 Поршневой насос

Как это происходит? На рисунке (рис.1), когда мы толкаем вниз небольшой плунжер диаметром 3/16 дюйма, мы создаем давление 400 фунтов на квадратный дюйм под линейным приводом (поршнем и штоком). В приведенном выше примере мы показали, что поршень размером 1 1/8 имеет площадь около 1 квадратного дюйма. Один квадратный дюйм x 400 фунтов на квадратный дюйм = 400 фунтов подъемной силы. Теперь нажмите на плунжер диаметром 3/16 дюйма с силой 50 фунтов, и мы сможем поднять вес, равный 2 000 фунтов. Однако мы должны быть терпеливыми с процессом, поскольку плунжер 3/16 дюйма не будет вытеснять очень много масла с каждым ходом, и поэтому требуется много ходов, чтобы поднять вес, но мы можем это сделать из-за механического преимущества Джек обеспечивает нас.Объем для линейных приводов является функцией площади x пройденного расстояния.

Пример: площадь в квадратных дюймах для плунжера 3/16 ″ составляет 0,025 кв. Дюйма x 1/2 ″ хода, что равняется 0,125 кубического дюйма масла, перекачиваемого за один ход рукоятки домкрата. Наш плунжер размером 3/16 дюйма представляет собой часть размера поршня размером 1 1/8 дюйма на квадратный дюйм, и поэтому поршень будет перемещаться только на часть расстояния, на которое перемещается плунжер размером 3/16 дюйма.

Это объясняет, почему мы должны быстро и яростно использовать ручку домкрата, если мы хотим поднять машину в спешке.

ЭКСПЕРИМЕНТ ЛАБОРАТОРИИ ГИДРАВЛИЧЕСКОГО ДЖЕКА

ЭКСПЕРИМЕНТ ЛАБОРАТОРИИ ГИДРАВЛИЧЕСКОГО ДЖЕКА

Том 3 №2, весна 1999 г.

ISSN # 1523-9926

Лабораторный эксперимент с гидравлическим домкратом

Механическое преимущество и эффективность

Пол Х.Рикеттс
[email protected]
Кафедра инженерных технологий
Государственный университет Нью-Мексико,
Лас-Крусес, Нью-Мексико


Аннотация

В этой статье описана экспериментальная лабораторная процедура для определения механическое преимущество и эффективность небольшого гидравлического домкрата. Процедура тестирования и необходимые расчеты демонстрируют, как можно повысить эффективность простой машины. определены, и как многочисленные механические преимущества в простой машине умножают эффект, а не добавляющий эффект.Стоимость настройки эксперимента относительно невысока. Процедура тестирования проста, но очень информативна для студентов.

Введение

Гидравлические домкраты служат для подъема грузов, которые в противном случае не могли быть подняты обычные механические (винтовые и ножничные) домкраты. Обычный гидравлический домкрат с рычагом Рука и насос имеют два встроенных механических преимущества (MA). Одна МА связана с рычагом рычаг, а другой — из-за отношения квадрата диаметра поршня поршня (D 2 ) к квадратному диаметру поршня насоса (d 2 ), D 2 / d 2 .В две МА объединяются таким образом, что приводит к умножающему эффекту, а не к добавление эффекта, который дает гораздо большую общую скользящую среднюю. Эффективность домкрата может быть определяется из базового определения эффективности — выход / вход. Этот лабораторные упражнения подходят для технологий машиностроения или механики студенты инженерных специальностей для курса прикладной механики жидкости, энергии жидкости или машин дизайн. Необходимое оборудование доступно в готовом виде по очень низкой цене.

Фон

Гидравлический домкрат имеет относительно большую общую МА из-за плеча рычага и передаточного отношения квадрата диаметра поршня поршня к квадрату диаметра поршня насоса. МА из-за плечо рычага может быть продемонстрировано и определено путем анализа простого плеча рычага, показанного на Рис. 1. Точка A — это точка поворота плеча рычага, точка B — это место, где плечо рычага прикладывает выходное усилие (FO LA = выходное усилие, плечо рычага) на насос домкрата и точку C где приложена входная сила (FI LA = сила в плече рычага) к системе, обычно вручную.

Рисунок 1. Плечо рычага гидравлического домкрата.

Подведение итогов по доходности в точке А;

S M A = 0 = (FO LA * l 1 ) — (FI LA * л 2 )

или

(FO LA * l 1 ) = (FI LA * l 2 )

или

FO LA / FI LA = l 2 / l 1 .

Механическое преимущество за счет плеча рычага может быть либо из вышеуказанных соотношений, либо

MA рычаг = FO LA / FI LA = l 2 / l 1 . Уравнение (1)

FO LA обычно трудно определить, но легко измерить l 1 и l 2 , и поэтому можно рассчитать MA , плечо рычага.

Механическое преимущество за счет отношения диаметра цилиндра к диаметру насоса квадрат диаметра может быть получен путем анализа основных гидравлических принципов домкрата. А упрощенный гидравлический домкрат показан на рисунке 2.

Точка A — это место приложения силы к системе (FI LA ), а точка B — это где используется усилие, выходящее из системы (FO HS = выходное усилие, гидравлическая система) поднять груз. В случае домкрата усилие из плеча рычага (FO LA ) составляет равной силе в гидравлической системе (FI HS ) на насосе.

Давление жидкости определяется как сила на единицу площади или в форме уравнения

P = F / A Уравнение (2)

, где P = давление (Н / м 2 , фунт / кв. Дюйм),

F = сила (Н, фунт ), и

A = площадь (м 2 , в 2 ).

Рисунок 2. Простая гидравлическая домкратная система.

Давление в гидравлической жидкости предполагается постоянным, а на Рисунке 2 применяется следующее:

P = FO HS / A D = FI HS / A d

, где P = давление гидравлической жидкости в домкрате (Н / м 2 , psi)

A D = площадь поршня гидроцилиндра (м 2 , в 2 ) и

A d = площадь поршня насоса (м 2 , в 2 ).

Перестановка вышеуказанного дает

FO HS / FI HS = A D / A d = (p D 2 /4) / (p d 2 /4) = Д 2 / д 2 .

Механическое преимущество гидравлической системы — любое из вышеуказанных соотношений, или

Гидравлическая система MA = FO HS / FI HS = A D / A d = D 2 / d 2 . Уравнение (3)

Измерение диаметра поршня обычно проще, чем измерение усилия, прилагаемого и выходящего гидравлической системы.

Когда ученикам задают вопрос «Как вы определяете общую механическую преимущества в системе с несколькими МА? «, большинство ответит» Вы добавляете их. «Это, однако, неправда. Один из способов определить, как работать с несколькими МА — думать о них как о последовательно включенных внутри машины.Например, следующие блок-схема, рисунок 3, демонстрирует, как две MA, MA 1 и MA 2 , могут можно манипулировать, чтобы определить общий MA всего .

Рисунок 3. Одна система с двумя механическими преимуществами, MA всего = Выход / Вход = 30/5 = 2 * 3 = 6.

На рисунке 3 показано, что общая MA системы определяется как отношение выхода на вход или путем умножения отдельных скользящих средних.По рассматриваемой теме общая механическое преимущество гидравлического домкрата будет определено путем умножения МА плечо рычага МА гидросистемы, или

MA всего = MA рычаг * Гидравлическая система MA .

Эффективность гидравлического домкрата теперь можно определить по следующей формуле:

h = (Выход / Вход) * 100 = (Выходная сила / (Входная сила * MA итого )) * 100

= (FO HS / (FI LA * MA всего )) * 100 Уравнение (4)

где h = КПД домкрата (%).

Оборудование

Ниже приводится список оборудования, необходимого для проведения эксперимента.

1. Гидравлический домкрат малый 1 или 2 тонны

2. Ассортимент грузиков

3. Ассортимент гирь

4. Весовая подвеска

5. Тензодатчик

6. Масштаб

7. Испытательное оборудование

Испытательная установка может быть изготовлена ​​из легко доступных материалов.Тестирование устройство, которое можно было бы использовать, показано на рисунке 4.

Рисунок 4. Пример испытательного устройства.

Методика эксперимента

  1. Взвесьте весовую подвеску.
  2. Взвесьте разные грузики.
  3. Определите механическое преимущество плеча рычага на домкрате, измерив длины l 1 и l 2 , и расчет отношения l 2 / l 1 .
  4. Определите механическое преимущество за счет соотношения диаметров поршней, возведенных в квадрат измерение диаметров поршня и плунжера насоса и расчет отношения D 2 / d 2 . Инструктор может разобрать домкрат и измерить диаметры перед тем, как эксперимент действительно имеет место, чтобы сэкономить время.
  5. Определите общее механическое преимущество домкрата, умножив индивидуальные скользящие средние. вместе.
  6. Поместите домкрат в испытательный прибор.
  7. Поместите грузовую подвеску на конец рычага гидравлического домкрата.
  8. Добавляйте грузы к грузовой подвеске, пока домкрат не начнет поднимать балку. Запишите величина веса на подвесе и сила тензодатчика.
  9. Добавьте большой груз (-а) к балке.
  10. Отрегулируйте положение плеча рычага так, чтобы оно оставалось горизонтальным по мере увеличения веса подвески. применяются для упрощения расчетов.
  11. Повторите шаги 8-10 восемь-десять раз во всем диапазоне нагрузок домкрата.

Отчет студенческой лаборатории

Как минимум студенты должны включить в свой отчет о результатах следующее.

  1. Табличные данные об эффективности домкрата для каждого поднятого груза.
  2. График зависимости силы, приложенной к плечу рычага, от выходной силы домкрата.
  3. График зависимости эффективности домкрата от выходной силы домкрата.
  4. Объяснение того, почему КПД домкрата не остается постоянным.
  5. Объяснение того, что такое системные потери и как они влияют на форму кривая эффективности.
  6. Определите внутреннее давление внутри домкрата, когда домкрат используется для подъема нагрузка равна его номинальной мощности.

Список литературы

  1. Эспозито, Энтони, Fluid Power with Applications , 3 rd ed., Прентис Холл, Энглвуд Клиффс, Нью-Джерси, 1994.
  2. Mott, Robert L., Applied Fluid Mechanics , 4 th ed., Prentice Hall, Энглвуд Клиффс, Нью-Джерси, 1994.

Биография

Пол Рикеттс — адъюнкт-профессор инженерных технологий в штате Нью-Мексико. Университет (НМСУ). Он имеет 5-летний опыт работы в сфере электроэнергетики, а также преподает в области инженерных технологий 11 лет.Имеет степень бакалавра инженерных технологий. получил степень магистра в области машиностроения Техасского университета в Эль-Пасо. Он активно участвует в Американском обществе инженеров-механиков (ASME) и Американском обществе для инженерного образования (ASEE).

Вернуться к Это сообщение Домашняя страница

Как исправить негерметичный гидравлический домкрат? — MVOrganizing

Как исправить негерметичный гидравлический домкрат?

Для заправки гидроцилиндра обязательно используйте гидравлическую жидкость, так как обычные масла не работают должным образом для гидравлических домкратов.

  1. Найдите источник утечки, осмотрев напольный домкрат.
  2. Сбросьте давление в домкрате, повернув клапан сброса давления против часовой стрелки, чтобы устранить видимую утечку гидравлической жидкости.

Почему мой напольный домкрат продолжает опускаться?

Захваченный воздух внутри напольного домкрата, скорее всего, является причиной того, что он не смог удержать давление и поднять объект. Непрерывное завинчивание и несколько раз покачивания рукоятки удалит воздух, скопившийся в напольном домкрате.Наконец, не забудьте заменить резьбовую пробку маслозаливной горловины перед повторным использованием устройства.

Можете ли вы восстановить домкрат для бутылок?

Проблемы с домкратами для бутылок чаще всего возникают из-за сломанных или поврежденных уплотнений, поэтому иногда может помочь их замена. Вы также можете перестроить домкрат, чтобы продлить срок его службы. Однако будьте осторожны: домкраты относительно дешевы, и иногда комплект для восстановления может стоить больше, чем замена домкрата.

Не испортилось масло гидравлического домкрата?

Независимо от того, насколько чистым вы держите свое масло, оно рано или поздно испортится.Поддержание чистоты гидравлических жидкостей, несомненно, важно, но даже с лучшими фильтрами и жидкостями со временем любое масло испортится, и его необходимо будет заменить.

Как часто нужно менять масло в гидравлическом домкрате?

4. Заменить масло. Несмотря на то, что ваш напольный домкрат представляет собой закрытую систему, рекомендуется время от времени заменять гидравлическое масло. Для бесперебойной работы планируйте замену жидкости раз в пару лет.

Могу ли я использовать масло для гидравлического домкрата в дровоколе?

Никогда не эксплуатируйте дровокол без соответствующего количества одобренной гидравлической жидкости в резервуаре.Эксплуатация бревенчатого бревна без достаточного количества жидкости для резервуара в гидравлической системе может привести к серьезному повреждению гидравлического насоса и стать причиной аннулирования заводской гарантии.

Какое масло идет в дровокол?

Для электрических дровоколов

требуется гидравлическое масло с номинальной массой 10 Вт (зимой). Этот тип гидравлического масла обеспечивает смазку шестерен и других механических деталей в условиях сильного холода и жары, эффективно защищая детали от износа.

Как часто нужно менять гидравлическую жидкость в дровоколе?

Как часто нужно менять гидравлическую жидкость? Будь то газовый или электрический дровокол, рекомендуется менять гидравлическую жидкость каждые 100 часов работы (обязательно сверьтесь с инструкциями по эксплуатации вашей конкретной машины).Кроме того, как и в вашем автомобиле, вам необходимо заменить масляный фильтр гидросистемы бревна.

Почему дровокол теряет мощность?

Температура также может быть причиной потери движущей силы, поскольку гидравлическое масло более вязкое в холодную погоду, что приводит к слабой реакции до тех пор, пока машина не нагреется. Если ничего из вышеперечисленного не соответствует, то может потребоваться замена поршня или насоса для машины для колки бревен.

Rigging.com, компания Toolwell: Цилиндры: Часть 1

Гидравлические цилиндры или «цилиндрические домкраты» обычно используются в различных подъемных и толкающих приложениях в сфере грузовых и жилых перемещений.

Для опытных пользователей цилиндровые домкраты очень просты в настройке и использовании. Для людей, которые никогда не использовали эти разъемы, настройка системы и ее точное использование кажутся чрезвычайно сложными. Причина в том, что между 3 основными производителями цилиндров в США доступно более 10 000 цилиндров, насосов и фитингов. Новичок не знает, как работают все эти компоненты, какую работу они выполняют и как их настраивать.

Цель нашей статьи — объяснить основы понимания гидравлических цилиндров.

Базовая установка гидроцилиндра включает в себя гидравлический шланг, который соединяет цилиндр с гидравлическим насосом. Домкрат не может эксплуатироваться без базовой настройки этих 3 компонентов:

• Насос
• Шланг
• Цилиндр

Насос забирает гидравлическую жидкость (масло) и проталкивает ее в подсоединенный гидравлический шланг. Масло по шлангу поступает в подключенный гидроцилиндр. Затем масло внутри цилиндра выталкивает поршень из цилиндра и поднимает его.


Эта базовая установка называется «одностороннего действия», которая имеет «одинарный» гидравлический шланг, который перекачивает масло в нижнюю часть цилиндра.

В системе «двойного действия» цилиндр и насос имеют два соединения для двух гидравлических шлангов. Один шланг идет от насоса в нижнюю часть цилиндра, а другой шланг идет от насоса в верхнюю часть цилиндра (оба шланга соединяются со стороной цилиндра — сверху и снизу).

В этой установке масло закачивается в нижнюю часть цилиндра для выдвижения поршня, как в системе «одностороннего действия».Однако пользователь может изменить направление потока масла, перекачав масло во второй шланг, который закачивает масло в верхнюю часть цилиндра, который затем толкает поршень обратно вниз. Шланг в нижней части цилиндра теперь транспортирует масло, которое находится внутри цилиндра под поршнем, обратно к насосу.

Цилиндр «одностороннего действия» и насос «одностороннего действия» оснащены по одному соединительному ниппелю для каждого шланга.

Цилиндр «двойного действия» и насос «двойного действия» оснащены одним соединительным ниппелем для каждого из двух шлангов.Насос двойного действия также имеет рычаг для изменения потока масла от одного шланга ко второму шлангу, который толкает поршень вверх или вниз соответственно.

В цилиндрах меньшей емкости вы можете нажать на выдвинутый поршень вниз и заставить масло течь обратно в насос, просто надавив на поршень ногой. Следовательно, система одностороннего действия является адекватной установкой.

Однако в цилиндрах большего объема поршень втягивается очень медленно или вообще не втягивается при одном лишь давлении вашей стопы.Следовательно, пользователь должен полагаться либо на вес груза, чтобы прижать поршень вниз, либо пользователь должен иметь систему двойного действия, которая может заставить поршень втягиваться.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
