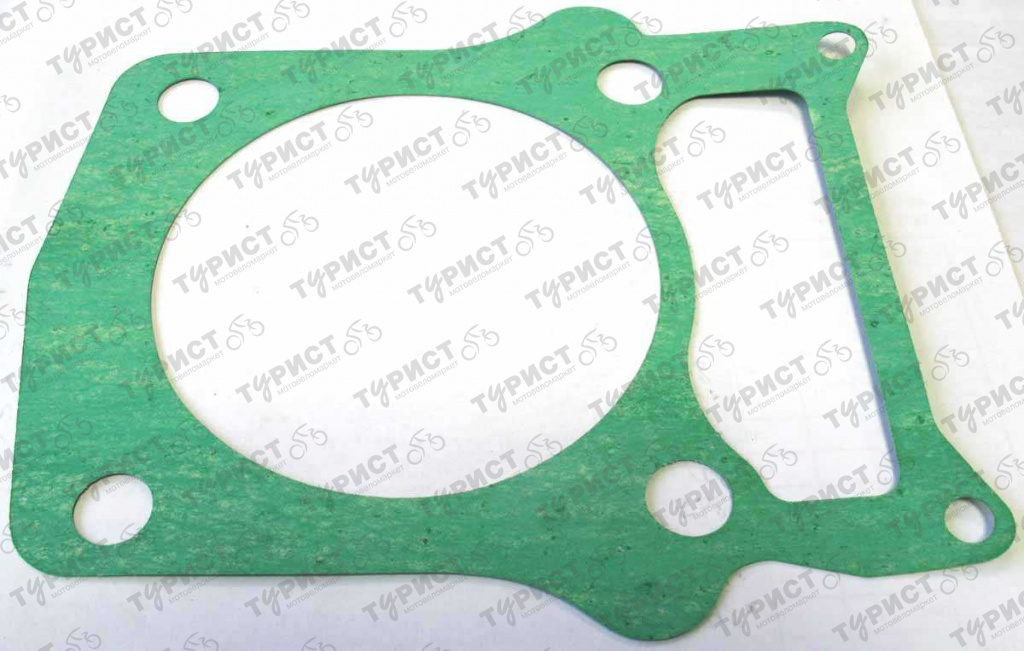

Прокладка блока цилиндров: Признаки пробитой прокладки ГБЦ. Симптомы, по которым можно узнать о пробитой прокладке головки блока цилиндров

Содержание

Пробой прокладки ГБЦ

Пробой прокладки ГБЦ – серьезная неисправность, которая коварна еще и своими последствиями. Что нужно сделать после замены прокладки ГБЦ, читайте в нашем материале.

Пробой прокладки головки блока цилиндров – серьезная автонеприятность, которая может случиться абсолютно с любым мотором. В двигателях с алюминиевой головой это чаще всего случается из-за перегрева: под действием высокой температуры крышка теряет рабочее положение и происходит разгерметизация. Вторая по частоте причина — неправильное затягивание болтов крышки. Третья – банальный износ у прокладки, как у всего, есть свой срок службы. Результат один – прокладку менять, а также приводить качественную очистку цилиндро-поршневой группы, систем охлаждения и смазки двигателя. Это важно, ведь из-за пробоя прокладки антифриз просачивается в ЦПГ и масло, а в загрязнения – в патрубки охлаждения. Если их не очистить – не за горами следующих серьезный ремонт.

Но разберемся по порядку.

Значение прокладки ГБЦ

Прокладка головки блока цилиндров находится между самим блоком и его головкой, или иными словами крышкой. Она выполняет целый ряд важных функций. Во-первых, она обеспечивает герметичность блока. Во-вторых, делает возможным поступление газо-воздушной смеси только внутрь камеры сгорания, то есть в одном направлении. В-третьих, разграничивает и способствует циркуляции охлаждающей жидкости, топлива и масла. Все эти функции жизненно важны для нормальной работы ДВС.

Признаки пробоя прокладки ГБЦ

Пробой прокладки ГБЦ обычно подозревают по таким симптомам как белый дым из выхлопной трубы, перегрев двигателя, перебои в работе печки. Убедиться, что дело именно в прокладке, можно без сложной диагностики.
Самый простой способ – открыть капот, завести машину и посмотреть, не прорываются ли из двигателя выхлопные газы. Это заметно визуально. Плюс прорыв газов обычно сопровождается хлопками.

Но этот способ хорош только в том случае, если прогар или прорыв находится по внешнему контуру и имеет значительный размер. Утечка масла наружу из-под ГБЦ – не однозначный признак пробоя прокладки по краю, но может свидетельствовать и о нем. В любом случае, потеки в районе стыка головки и блок  – повод срочно ехать в сервис.
При мелких дефектах можно прислушаться, нет ли прострелов – когда пробой случился между цилиндрами и топливовоздушная смесь из одного смешивается с выхлопными газами в соседнем. Внешние это похоже на троение плюс проблемы с запуском и большая разница в компрессии.

Еще один признак – эмульгирование охлаждайки. Если прокладка ГБЦ пробилась между каналом рубашки охлаждения и камерой сгорания, и выхлопные газы прорываются в систему охлаждения, там начинается бурление и антифриз «взбивается» в плотную эмульсию или пену. Достаточно открутить крышку радиатора или расширительного бачка, и вы увидите, если там что-то не так. При таком развитии событий показательно и то, что двигатель быстро нагревается и стремится к закипанию, ведь система охлаждения работает неэффективно.

На поверхности мотора может появляться конденсат.

Если такой «майонез» появился на щупе уровня масла, значит, смешивание масла и антифриза произошло в моторном отсеке. Пожалуй, самый неприятный вариант, ведь при этом масло утрачивает свои свойства, возрастает износ деталей двигателя. Его симптомом является также наличие масляных пятен в расширительном бачке.
Но не только газы  попадают в СО, идет и обратный процесс: антифриз попадает в один из цилиндров. Антифриз тоже проникает в цилиндр. Отсюда как раз белый дым из выхлопной трубы. Диагностировать проблему в таком случаем можно по утечке охлаждающей жидкости из расширительного бачка, нагару в одном из горшков (см. фото в начале статьи). Влажный нагар на свечах зажигания также может появиться из-за проникновения антифриза внутрь цилиндров.

Замена прокладки ГБЦ

С пробоем прокладки ГБЦ машина едет, но лучше, чтоб это была дорога до сервиса. Из вышеописанного вы поняли, что из-за этой небольшой детали двигателя нарушается работа других важных механизмов и систем, и даже непродолжительная эксплуатация машины с пробоем приводит к проникновению технических жидкостей в места, где им не положено быть.
Сама по себе прокладка – хоть металлическая, хоть паронитовая – стоит недорого, а вот предсказать стоимость работ по ее замене сложно. Дело в том, что этой неисправности может сопутствовать целый ряд других: деформация болтов крепления ГБЦ, дефекты плоскости соприкосновения головы и блока, трещины в них. А их восстановление — это уже гораздо более сложные и дорогостоящие операции.

После замены

Замена прокладки головки блока цилиндров требует соблюдения некоторых правил. Во-первых, не следует крутить двигатель до красной зоны. Предельные нагрузки помешают новой детали хорошо притереться. Во-вторых, после того, как в  камере сгорания, системе смазки и охлаждения побывал коктейль из масла и антифриза, важно промыть их. Это необходимо, чтобы избежать дальнейшего закоксовывания ЦПГ, проблем с перегревами и смазывающими свойствами лубриканта, а также ускоренного износа. Профессионалы рекомендуют провести три эффективные процедуры.
1. Раскосовка двигателя.
Попадание антифриза в цилиндро-поршневую группу – одно из самых тяжелых испытаний для мотора. Охлаждающая жидкость не сгорает во время вспышки топливо-воздушной смеси и ложится плотным нагаром на цилиндр, поверхность поршня и кольца. Эти отложения, как магнит притягивают к себе новые загрязнения, затвердевают и очень быстро приводят к залеганию колец, задирам на хоне, потере компрессии и выходу цилиндра из строя.

Даже при минимальной протечке ситуация развивается серьезная, поэтому мы рекомендуем не просто провести раскоксовку мотора, а сделать это самым мощным составом в линейке — LAVR 203 NOVATOR. Так вы гарантированной удалите вес следы пребывания антифриза в ЦПГ.
2. Промывка масляной системы.
Система смазки двигателя в результате попадания охлаждающей жидкости также несет потери, которые не устранить простой заменой масла. Антифриз при смешивании с маслом образует нерастворимые твердые вещества, которые действуют, как абразивы, и оседают в углублениях системы.
Кроме того, на стенках каналов образуются отложения и их проходимость нарушается.

Промывка масляной системы удалит все загрязнения, очистит гидрокомпенсаторы и внутренние гидроприводы, позволит по максимуму слить старый лубрикант со всеми отложениями и осадками. В ассортименте LAVR представлен целый спектр промывок двигателя. Вы можете выбрать ту, которая в наибольшей степени соответствует характеристиками и способу эксплуатации вашей машины: классическую пятиминутку, 7-минутную промывку для турбированных и сложных моторов или одну из специализированных 10-минутных промывок Hight Traffic и Power Safe. Процедура промывки масляной системы (ее для краткости еще называют промывкой двигателя) проста и занимает совсем немного времени, но эффект ее проведения после смешения техжидкостей огромен.
3. Промывка системы охлаждения.
Если масло и выхлопные газы прорывались в антифриз, систему охлаждения двигателя также необходимо промыть: пена и эмульсия никуда не денутся при простом сливе старой охлаждающей жидкости.
Между тем контуры охлаждения, радиатор, его крышка, рубашка, датчик температуры, термостат, расширительный бачок с клапанной крышкой, помпа очень чувствительны к загрязнениям. Если не сделать промывку, вы рискуете скоро снова перегреть мотор и снова получить проблемы с прокладкой или ее более серьезные.

В случае пробоя прокладки ГБЦ мы рекомендуем сделать «Полную очистку системы охлаждения» LAVR и дополнительно несколько раз промыть дистиллированной водой, чтобы гарантировать безопасность и работоспособность системы. Помимо органики в виде масла, промывка удалит из системы заодно неорганические загрязнения – накипь, ржавчину.

Итак, пробой прокладки головки блока цилиндров – ситуация , от которой не застрахован ни один автовладелец. Но если вы знаете, как определить эту неисправность и как действовать, вы уже значительно обезопасили себя от дорогостоящего ремонта и нервов.

для чего нужны и какие бывают

Как известно, весь автомобиль в целом и сам автомобильный двигатель является совокупностью множества металлических, пластиковых, резиновых и других деталей. Что касается ДВС, помимо элементов из металла и различных сплавов, в устройстве силовой установки активно используются различные уплотнительные элементы и прокладки.

При этом далеко не все автовладельцы до конца понимают, для чего нужны прокладки в двигателе, а также какие автомобильные прокладки бывают и как меняются подобные элементы. В этой статье мы намерены рассмотреть эти вопросы более подробно.

Содержание статьи

Прокладки на двигатель: основные функции

Как и в любом другом случае, главной задачей прокладки является обеспечение герметичности того или иного узла, устройства или механизма. Двигатель внутреннего сгорания не является исключением.

Внутри этого сложного механизма во время работы постоянно циркулируют технические жидкости. Более того, указанные жидкости находятся под определенным давлением. Для того чтобы указанное давление сохранялось на нужном уровне, а также не происходило утечек жидкостей из корпуса, необходима герметичность.

Такую герметичность и обеспечивают прокладки, которые отличаются по форме, а также изготавливаются из разных материалов с учетом тех или иных особенностей (нахождение в  определенном участке ДВС, нагрузки на прокладку и степень давления, взаимодействие с конкретной технической жидкостью, температурные режимы и т.п.).

Как видно, прокладки позволяют не допустить различных утечек рабочих жидкостей и смазок из механизмов, а также предотвратить попадание пыли, влаги и грязи снаружи. Использование прокладок позволяет добиться идеального и плотного прилегания двух поверхностей, нивелируя определенные погрешности их обработки.

Прокладка  способна повторять форму деталей, при этом благодаря мягкости и эластичности удается сгладить неровности, шероховатости и другие мелкие дефекты. Получается, решение уплотняет корпус, герметизирует внутренние узлы мотора, предотвращает протечки  технических жидкостей.

Типы прокладок двигателя автомобиля

Как уже было сказано, форма прокладки, а также материал изготовления,  напрямую зависят  от того, в какой среде данному элементу придется находиться и какую функцию он будет выполнять.

  • Одни прокладки нужны для того, чтобы удерживать технические жидкости внутри корпуса (например, моторное масло, жидкость системы охлаждения).
  • Другие необходимы для максимального уплотнения участков, где соприкасаются детали. Такие прокладки дополнительно испытывают серьезные нагрузки от внутреннего давления, находятся в условиях высоких температур.

Наглядно данный тип прокладок представляет прокладка головки блока цилиндров, которая условно даже является некоторой частью камеры сгорания, в ней также выполнены каналы для движения охлаждающей жидкости и смазки.

  • Еще одним типом прокладок, который более известен среди водителей и механиков под названием сальник, являются уплотнители, которые установлены в местах контакта подвижных деталей с неподвижными элементами.

По форме изготовления прокладки предназначены для разных плоскостей, которые прилегают друг к другу. При этом важно учитывать, что для различных типов ДВС производители используют всевозможные уникальные детали.

Это значит, что прокладки не взаимозаменяемы на разных моторах,  то есть приобретать для их ремонта нужно только такие элементы, которые подходят для конкретной модели того или иного силового агрегата. Давайте остановимся на разных типах автомобильных прокладок для двигателя более подробно.

Прокладка ГБЦ

Указанная деталь устанавливается  в том месте, где соединяется блок цилиндров и головка блока.  Данная прокладка находится в тяжелых условиях, так как в месте ее установки проходят каналы жидкостной системы охлаждения, системы смазки двигателя. Также она выступает в роли уплотнителя камеры сгорания, удерживая высокое давление и испытывая значительный нагрев.

Как видно, такие условия весьма неблагоприятны, так как происходит контакт с моторным маслом и ОЖ, отмечены постоянные перепады температуры и давления. Вполне очевидно, что для сохранения работоспособности при таких нагрузках  прокладка ГБЦ изготавливается из особых износостойких и жаропрочных  материалов.

Сегодня принято делить такие  прокладки с учетом материала их изготовления на два типа. Прокладки  головки блока бывают

  • металлическими;
  • неметаллическими;

Что касается металлических прокладок ГБЦ, этот тип изделий встречается наиболее часто. Прокладка многослойная, изготавливается из тонкой листовой стали, медных сплавов и т.п. Те участки, которые уплотняют прилегающие поверхности, обычно дополнительно покрыты специальными составами, напоминающими плотную резину. Это обеспечивает максимум уплотнения.

Указанный тип прокладок отличается высокой износостойкостью и большим сроком службы. Стальные изделия встречаются чаще, так как их производство дешевле изготовления элементов из меди.

Ко второму типу относятся неметаллические прокладки головки блока, которые дополнительно делятся на асбестовые изделия, а также безасбестовые прокладки ГБЦ. В первом случае материалом изготовления является листовой асбест. Обычно отверстия од цилиндры на таких прокладках  армируют при помощи стальных колец, которые находятся на кромке в месте среза. Аналогичные кольца имеются и в месте изготовления отверстий под болты.

Еще прокладки бывают из прессованной резиновой смеси, в которую производится добавка асбестового волокна, графитового порошка и т.д. Отдельно выделяют также паронитовые прокладки ГБЦ, которые имеют более высокую конечную стоимость, при этом отличаются улучшенной износостойкостью.

При обтяжке головки в обязательном порядке нужно придерживаться схемы затяжки (последовательности), а также затягивать крепежи с нужным усилием (момент затяжки) при помощи динамометрического ключа.

Также во время ремонта двигателя нужно понимать, что прокладка ГБЦ меняется на новую, причем каждый раз после того, как снималась головка блока и независимо от состояния детали. Дело в том, что после обтяжки уплотнительный элемент приобретает форму привалочных плоскостей, то есть после снятия повторно установить прокладку точно на место уже не получится.

Прокладка крышки клапанов

Прокладки клапанной крышки обычно выполнены из резины и служат для герметизации места стыка крышки клапанов и верхней части ГБЦ.

Использование данной прокладки продиктовано необходимостью избежать протечек моторного масла, которое подается для смазки ГРМ. Отметим, что сегодня в ряде случаев производители отказываются от прокладки крышки клапанов, заменяя  данное решение специальным герметиком для двигателя.

Прокладка впускного и выпускного коллектора

Место присоединения впускного и выпускного коллектора систем впуска и выпуска к блоку цилиндров также нуждается в уплотнении.  В случае с впускным коллектором  требования к уплотнителю пониженные, так как необходимо только удерживать давление. Температура на впуске значительно не повышается, так что для уплотнения подходят изделия из картона, который на производстве плотно прессуется.

Что касается выпускного коллектора, через него проходит поток  очень горячих отработавших газов. По этой причине  прокладка выпускного коллектора должна выдерживать не только давление, но и высокие температуры. Для решения задачи используются металлические или паронитовые решения.

Другие прокладки в устройстве ДВС

Начнем с прокладок системы охлаждения двигателя. Как известно, в устройстве данной системы имеется водяной насос (помпа) термостат, радиатор, а также множество каналов и патрубков.  Естественно, чтобы не происходило утечек охлаждающей жидкости, в местах соединений и установки различных элементов используются прокладки.

Как правило, элементы выполнены из каучука, который хорошо справляется с перепадами температур, выдерживает давление и не разрушается от контакта с антифризами. Каучуковые прокладки ставятся под крышку помпы и термостата, а также в местах соединения других деталей.

Теперь перейдем к сальникам (манжетам). Дело в том, что ДВС имеет большое количество движущихся частей. Не вдаваясь в подробности, достаточно вспомнить о приводных валах, которые «выходят» наружу из корпуса. При этом внутри агрегата постоянно подается масло, которое смазывает подвижные и другие детали.

Так вот, сальники нужны для того, чтобы смазка не вытекала наружу. Фактически, сальник нужен для того, чтобы добиться нужной герметизации торцевых посадочных мест валов. Речь идет о коленчатом вале, распределительном вале и т.д.

Обычно сальник является прокладкой круглой формы. Дополнительно может быть реализовано усиление при помощи пружины, а также используется профиль. Материалом изготовления служит искусственный каучук.

Что в итоге

С учетом того, что в рамках одной статьи рассмотреть все типы прокладок мотора по отдельности не представляется возможным, выше были упомянуты только основные уплотнители, которые используются в ДВС.

Если продолжать список, можно отметить прокладку поддона картера, уплотнительные кольца инжекторных форсунок, прокладки карбюратора, маслосъемные колпачки и целый ряд других похожих по своему назначению изделий. Элементы имеют различную форму, в устройстве двигателя подобные детали используются десятками и повсеместно.

Как правило, в продаже встречаются целые ремонтные наборы (ремкомплекты) прокладок для разных автомобилей. При этом важно понимать, что для каждого типа и модели двигателя даже у одного производителя прокладки и сальники отличаются. По этой причине необходимо точно подбирать необходимые детали и элементы по оригинальным каталогам запчастей для конкретной модели авто с учетом года выпуска, типа ДВС и т.д.

Читайте также

  • Признаки пробитой прокладки ГБЦ

    Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

6 лучших производителей прокладок ГБЦ — Рейтинг 2021

Одной из важнейших деталей любого двигателя в автомобиле являются прокладки ГБЦ. От качества зависит стабильная работа системы в целом. Рассмотрим лучших производителей прокладок ГБЦ, а так же их плюсы и минусы.

Содержание:

  1. Elring
  2. Victor Reinz
  3. Ajusa
  4. GLASER
  5. ESPRA
  6. ERISTIC

Лучшие производители прокладок ГБЦ

Для рейтинга выбиралась продукция, характеристику которой составляли специалисты и покупатели. Они отметили положительные и отрицательные качества за весь срок эксплуатации.

Elring

Описание. Это предприятие одно из самых старых в Германии. На сегодняшний день в подчинении компании находится больше 20 заводов.

Прокладки от представленной компании подходят для любого вида машин. Согласно отзывам потребителей, эта запчасть может быть установлена даже на MAN, на который другие производители не выпускают прокладок.

Было отмечено, что независимо от выбора металлических многослойных прокладок или «метал-мягкий материал», компания выпускает продукцию, идеально соответствующую требованиям двигателя.

Плюсы Elring

  1. Они герметичны по отношению к газу, охлаждающей жидкости и маслу.
  2. Эластичны, их не нужно подтягивать.
  3. Не подвергаются деформации.
  4. Стойки к химическому воздействию.
  5. Снижена жесткость за счет применения легкого сплава.
  6. Оптимизирована по весу.

Минусы Elring

  1. Часто встречаются подделки.
  2. Установка должна проводиться исключительно специалистом.



Victor Reinz

Описание. Следующий производитель – это соединение нескольких предприятий американского и немецкого. В 93 году они вошли в состав крупного предприятия Dana и получили статус самого крупного мирового производителя уплотнителей для машин.

Рассмотрим прокладку этого производителя более подробно:

  1. В прокладке установлено кольцо из меди. Оно не дает маслу протекать на момент эксплуатации.
  2. С каждой стороны присутствует слой герметика. Он дает качественное герметичное соединение между поверхностями.
  3. На оригинальной продукции есть защита от подделок в виде голограммы на упаковке. На всей поверхности прокладки нанесено наименование марки.
  4. Дополняет набор руководство по эксплуатации. Оно включает в себя схематическое изображение затяжки болтов. Указано рекомендуемое усилие.

Плюсы Victor Reinz

  1. Надежность.
  2. Высокое качество.
  3. Качественная герметизация.
  4. Наличие руководства по правильному использованию.

Минусы Victor Reinz

  1. Часто встречаются подделки.
  2. Завышенная стоимость.



Ajusa

Описание. Компания Ajusa начала заниматься изготовлением прокладок ГБЦ с 1972 года. Прокладки ГБЦ – это традиционная продуктовая линейка от Ajusa.

Компания заботится о полном покрытии не только пассажирских, но и грузовых автомобилей. Поэтому здесь можно подобрать многослойные стальные или прокладки из металла и резины.

Основные характеристики:

  • Диаметр варьируется от 80 до 96 мм.
  • Толщина 0,7-1,2 мм.
  • Ширина до 168 мм.
  • Длина до 400 мм.

Плюсы Ajusa

  1. Цена.
  2. Наличие инструкции.

Минусы Ajusa

  1. Наличие большого количества подделок на рынке.
  2. Небольшой срок службы.



GLASER

Описание. Испанская компания GLASER является прямым конкурентом производителя Ajusa. Продукция не уступает по качеству и стоимости.

Специализируется компания на изготовлении деталей и элементов из резины и метала. В число продукции входят и прокладки ГБЦ.

При изготовлении прокладок, производство проводит многоплановые тесты:

  1. Тестируют толщину монтированной прокладки.
  2. Проверяют текучесть.
  3. Укрепление для исключения деформации.
  4. Исключение быстрого нагрева и переохлаждения.
  5. Определение динамики на установленном двигателе в рабочем состоянии.
  6. Проводится уплотнение каналов.

Основные характеристики:

  • Толщина 1,75 мм.
  • Вес 100 гр.
  • Диаметр 87 мм.

Плюсы GLASER

  1. Качество высшего уровня.
  2. Доступная стоимость.
  3. Хорошие уплотняющие качества.
  4. Большой выбор.

Минусы GLASER

  1. Есть риск попасться на подделку.
  2. Требуется профессиональный монтаж из-за точного затягивания болтов.
  3. Срок эксплуатации на дизельных моторах очень маленький.



ESPRA

Описание. Представленная компания была образована за счет слияния двух компаний испанского происхождения. ESPRA полностью направляет свою деятельность на изготовление продукции с высоким уровнем качества, чтобы не только удовлетворять клиентов, но и превосходить свои возможности.

Они постоянно работают над качеством и услугами, которые оказывают. Стараются постоянно взаимодействовать с клиентами.

Рассмотрим прокладку этого производителя более подробно:

  1. Внешне это сложная монолитная деталь.
  2. В каркасе предусмотрены отверстия для цилиндров и жидкости охлаждения.
  3. В состав классической прокладки входит несущий лист с перфорацией.
  4. С двух сторон прикреплены пластины из пробкового или другого мягкого материала.
  5. Центральные части отделаны кольцами из металла.

Большей популярностью пользуются прокладки производителя, выполненные из меди и стали.

Плюсы ESPRA

  1. Многослойны.
  2. Имеют повышенную износостойкость.
  3. Покрыты специальным слоем герметика.
  4. Обладают длительным сроком эксплуатации.

Минусы ESPRA

  1. Срок эксплуатации может составлять более двух лет при условии профессионального монтажа.
  2. Завышенная стоимость.



ERISTIC

Описание. Это одна из крупнейших компаний в Тайвани, которая начинала свою работу с маленькой мастерской производящей отдельные запчасти для автомобилей японской марки.

Среди представленного ассортимента на данный момент можно приобрести прокладки ГБЦ. Опытные водители отзываются о качестве положительно и ставят оценку не ниже среднего.

Отзывы говорят о том, что готовая продукция обладает уровнем оригинала, но при этом стоимость в несколько раз ниже. Поэтому приобретать прокладки ГБЦ этого производителя – выгодное решение.

Срок службы. Пользователи утверждают, что с момента установки, прокладка может проработать на дистанцию более 10 тыс.км.

Плюсы ERISTIC

  1. Повышенная прочность.
  2. Нагрузка распределяется равномерно.
  3. Есть дополнительные зоны с уплотнителями, что гарантирует герметизацию.

Минусы ERISTIC

  1. Неправильная самостоятельная установка может привести к выходу из строя автомобиля.
  2. Небольшой срок службы.



Какую прокладку ГБЦ купить

О том, что прокладка ГБЦ играет важную роль нельзя спорить. От нее будет зависеть показатель качества герметизации смазки, выходящих газов и системы охлаждения. Кроме того, она изолирует камеры сгорания горючего в цилиндрах.

Замена может проводится:

  1. Планово.
  2. В срочном порядке.

От правильной покупки будет зависеть эффективность работы двигательной системы и длительность срока до следующих ремонтных работ.

Для правильной покупки прокладки, потребуется узнать показатель высоты части поршня, который выступает над поверхностью блока. Показатели должны быть точными.

Исходя из полученных данных, вам останется только определиться с одним из проверенных производителей, предложенных выше и подобрать нужный элемент.

Связанные материалы:

Прокладка головки блока цилиндров, другие прокладки, изготовление

При ремонте и обслуживании двигателя или какого-то другого агрегата автомобиля, бывает, что пришла в негодность та или иная прокладка. Купить новую? Бывает, негде. Одна из самых важных прокладок в автомобиле, без которой вы буквально с места не двинетесь, находится между блоком цилиндров и головкой. Какие бы то ни были протечки, прогары, свищи здесь совершенно недопустимы. Прокладка головки блока цилиндров работает в очень тяжелых условиях. Она непременно должна быть фирменной, заводского происхождения, как бы дорого ни стоила. Экономия здесь неуместна.

Прокладка головки блока цилиндров и другие прокладки двигателя, самостоятельное изготовление, какой картон подходит для изготовления прокладок.

У прокладки блока цилиндров сложная конструкция, воспроизвести которую в домашних, а тем более полевых условиях невозможно. Ее кромки, омываемые раскаленными газами в камере сгорания, обязательно должны быть окантованы металлом.

Когда делались попытки заменить заводскую прокладку самодельной, без окантовки отверстий, результат, как правило, оказывался плачевным. Неизбежная бахрома на кромках, быстро нагревшись до тысячи градусов, превращалась в устройство для калильного зажигания. Назначение окантовки — отводить тепло к массиву металла головки и блока. Другая ее функция — упрочнение кромок. Дабы исключить чисто механическое их повреждение при хранении, монтаже, а также при работе двигателя.

В некоторых случаях даже фирменная прокладка головки блока цилиндров может подвести. Во-первых, если у нее собственные дефекты, это прежде всего, повреждения уже упомянутой окантовки. Поэтому, покупая прокладку, обратите внимание на то, чтобы окантовка была ровной, без забоев, трещин, разрывов. Каждый такой дефект может стать впоследствии причиной местного перегрева, прогара прокладки, калильного зажигания и т.д.

Прокладка головки блока цилиндров.

Во-вторых, когда при сборке двигателя допускают серьезные ошибки. Например, болты, соединяющие между собой головку и блок, затягивают недостаточно или неравномерно. Иногда при эксплуатации двигателя с перегревом коробится головка блока. Так или иначе, если в каком-либо месте прокладки возможен прорыв раскаленных газов, дни (или часы) ее сочтены. Прогар неминуем.

Вот почему на двигателе, прошедшем после сборки 2-3 тысячи километров (и особенно на новом), положено проверять затяжку болтов и, при необходимости, восстанавливать ее до требуемой величины. На первых тысячах километров пробега прокладка головки блока цилиндров и резьбовые соединения могут ощутимо осаживаться.

Вопрос о прокладках закономерно возникает у каждого, кто собирается с их помощью дефорсировать двигатель. Способ, даже при всех его недостатках, у нас очень популярный. Но так пи уж необходим здесь «бутерброд» из нескольких прокладок? Оказывается, нет. Допустим, из расчета вы определили необходимую величину подъема головки 1,5 мм. Соответствующую прокладку можно изготовить из металла (например, алюминия). Главное требование — равная толщина ее по всей площади и чистая поверхность.

Теперь остается уплотнить соединение прокладки с головкой блока, и дело сделано. Здесь, кстати, вполне пригоден известный клей БФ-2. Собрав мотор, дают клею предварительно подсохнуть (3-4 часа). Затем пускают двигатель и прогревают до рабочей температуры, чтобы произошла окончательная его полимеризация. В конечном счете, это примерно то же, что нарастить к стыковочной плоскости головки требуемый слой металла. При установке, прокладку натрите с двух сторон графитовым порошком (мягким карандашом).

Другие прокладки двигателя.

С какими еще прокладками нам случается иметь депо? Довольно часто с теми, что находятся в крышке газораспределительного механизма. Простую плоскую прокладку (например, двигателя ВАЗ-2101) несложно воспроизвести, если у вас есть руки, острый нож и подходящий лист маслостойкой резины. Дополнительное требование к ней — способность нормально работать при температуре до 90-100°С.

Владельцу ВАЗ-2105 или ВАЗ-2108 трудней. Прокладка крышки здесь сложной пространственной формы, на кухне ее не сделать. Если нет возможности купить новую, улучшить работу старой можно, промазав лаз для нее подходящим герметиком. Прокладка поддона двигателя плоская, простая, ее несложно вырезать — был бы материал. А из-за чего вообще приходится менять эти прокладки?

Довольно часто их повреждает сам владелец. Например, старательно затягивая гайки крышки, добивается того, что она продавливает, ‘прокусывает» прокладку. Часто рвут прокладку поддона, когда после нескольких лет эксплуатации по какой-то причине приходится снимать ее. Бывает, она так прочно склеивается с уплотняемыми деталями, что оторвать без повреждений не удается. Кстати, чтобы в дальнейшем этого избежать, при сборке полезно смазать стыкуемые поверхности графитной смазкой.

По мере эксплуатации двигателя от контакта с горячими деталями, маслом, агрессивными газами прокладка утрачивает былую эластичность, а став жестче, уже не обеспечивает уплотнения. Прокладки между головкой блока и коллекторами (особенно выпускным), работающие в тяжелых температурных условиях, заменить самодельными весьма сложно.

Некоторые пробуют вырезать их из паронита, но все же это — временная мера. Здесь лучше подойдут мягкий алюминий, отожженные медь или латунь. Большинство других прокладок работают в более щадящих условиях при температурах ниже 100°С. Как правило, любую из них можно изготовить из подходящего картона. Какого именно?

Какой картон подходит для изготовления прокладок.

Сразу скажем, нежелателен рыхлый, податливый, сильно обжимающийся картон. Например, от коробок из-под обуви. Если изготовленная из него прокладка установлена между какими-то очень жесткими деталями, еще полбеды, лишь бы при сборке не появилось перекоса.

Гораздо хуже, если она стоит между менее жесткими деталями. Например, в карбюраторе между крышкой и корпусом. Поэтому прокладку лучше сделать из плотного картона (типа «прессшпан»). Как правило, если ее толщина специально не оговорена (тут требуется внимание), достаточно 0,3-0,5 мм.

Прокладки в карбюраторе требуют особенного внимания. Если вы решили изготовить их самостоятельно, важно помнить об условиях, в которых прокладка работает. Карбюратор очень чувствителен к засорению. Порой одной ворсинки достаточно, чтобы нарушить работу системы холостого хода или какой-то другой. Поэтому кромки отверстий в прокладке должны быть чистыми, без бахромы или ворса.

Лучше всего делать их с помощью специальных просечек, например, изготовленных из трубок. Отверстие большего диаметра можно вырезать острым ножом или с помощью циркуля-измерителя. Кончик иглы затачивают в виде миниатюрного лезвия. Особенно хорош этот способ, если вам приходится вырезать прокладку не из картона, а из листовой резины, кожи, пластика — и не только для автомобиля.

Просечка из стальной трубки.

Отверстие в прокладке можно выполнить измерителем с остро заточенной иглой.

Если прокладка для карбюратора ворсится, ее можно слегка обжечь в пламени горелки, а затем покрыть эластичным, но нерастворимым в бензине лаком. Ни в коем случае при сборке карбюратора не пытайтесь улучшить работу прокладки с помощью герметиков. Во-первых, при этом трудно избежать его попадания в каналы, жиклеры и т.д. еще при сборке.

Во-вторых, многие герметики под действием температуры «ползут» и движение этих частиц всегда происходит в одну сторону. Упрощенно — внутрь карбюратора, в каналы с высоким разрежением. После этого карбюратор может оказаться засорен настолько, что его очистка станет дороже покупки нового.

По материалам книги «Ремонт двигателей Жигулей».
Росс Твег

Похожие статьи:

  • Легкая армейская амфибия ВАЗ-2122 Река, история создания и особенности конструкции.
  • Валерий Павлович Семушкин, автор стиля и дизайна автомобилей ВАЗ-2121 Нива, ВАЗ-21213 Нива и ВАЗ-2123 Chevrolet Niva.
  • Автомобили Нива ВАЗ-21215, ВАЗ-2129, BA3-2130 Кедр, ВАЗ-2131, ВАЗ-213102 и ВАЗ-2329, история создания и особенности конструкции.
  • ВАЗ-21213 Нива, история создания, основные характеристики и особенности конструкции, совершенствование модели ВАЗ-21214 Лада 4х4.
  • Каталитический нейтрализатор двигателя 21129 автомобилей Лада Веста, принцип действия, электрическая схема, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.
  • Система впуска воздуха двигателя 21129 автомобилей Лада Веста, принцип действия, электрические схемы, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.

Kia Soul: Разборка блока цилиндров — Блок цилиндров

•

Используйте крылья, чтобы не повредить окрашенные поверхности.

•

Чтобы не повредить головку блока цилиндров, дождитесь, пока двигатель температура охлаждающей жидкости падает ниже нормальной температуры (20 ° C [68 ° F]) прежде чем удалить его.

•

При обращении с металлической прокладкой старайтесь не сгибать прокладку или повредить контактную поверхность прокладки.

•

Во избежание повреждений осторожно отсоединяйте разъемы проводки. удерживая соединительную часть.

•

Пометьте всю проводку и шланги, чтобы избежать неправильного подключения.

•

Поверните шкив демпфера коленчатого вала так, чтобы поршень Цилиндр № 1 находится в ВМТ (верхней мертвой точке) на такте сжатия.

1.

Снимите двигатель и коробку передач с автомобиля.

(См. Двигатель и трансмиссия в сборе — «Двигатель и трансмиссия» Сборка »)

2.

Снимите коробку передач в сборе с двигателя.

А.

Механическая коробка передач

(См. Система механической коробки передач — «Механическая коробка передач»)

Б.

Автоматическая коробка передач

(См. Система автоматической трансмиссии — «Автоматическая трансмиссия»)

3.

Снимите ведомый диск или маховик.

А.

Автоматическая коробка передач

(См. Блок цилиндров в сборе — «Приводной диск»)

Б.

Механическая коробка передач

(См. Блок цилиндров в сборе — «Маховик»)

4.

Снимаем задний сальник.

(См. Блок цилиндров в сборе — «Задний сальник»)

5.

Установите двигатель в сборе на моторный стенд для разборки.

6.

Снимите впускной коллектор.

(См. Система впуска и выпуска — «Впускной коллектор»)

7.

Снимите выпускной коллектор.

(См. Система впуска и выпуска — «Выпускной коллектор»)

8.

Снимите цепь привода ГРМ.

(См. Система ГРМ — «Цепь ГРМ»)

9.

Снимите головку блока цилиндров.

(См. Головка блока цилиндров в сборе — «Головка блока цилиндров»)

10.

Снимите масляный фильтр.

(См. Система смазки — «Масляный фильтр»)

11.

Снимите реле давления масла.

(См. Система смазки — «Реле давления масла»)

12.

Снимаем датчик положения коленчатого вала.

(См. Управление двигателем / Топливная система — «Положение коленчатого вала. Датчик (CKPS) «)

13.

Снимите масляный поддон и масляный фильтр.

(См. Система смазки — «Масляный поддон»)

14.

Снимите лестничную раму.

(См. Блок цилиндров в сборе — «Поршень и шатун»)

15.

Проверить боковой зазор шатуна.

(См. Блок цилиндров в сборе — «Поршень и шатун»)

16.

Проверить масляный зазор крышки шатунного подшипника.

(См. Блок цилиндров в сборе — «Поршень и шатун»)

17.

Снимите поршень и шатун в сборе.

(См. Блок цилиндров в сборе — «Поршень и шатун»)

18.

Проверить масляный зазор в коренном подшипнике.

(См. Блок цилиндров в сборе — «Коленчатый вал»)

19.

Проверить осевой люфт коленчатого вала.

(См. Блок цилиндров в сборе — «Коленчатый вал»)

20.

Снимаем коленчатый вал.

(См. Блок цилиндров в сборе — «Коленчатый вал»)

21.

Снимите штуцер подачи воды и термостат.

(См. Система охлаждения — «Термостат»)

22.

Снимаем датчик детонации.

(См. Управление двигателем / Топливная система — «Датчик детонации (KS)»)

Компоненты блока цилиндров
1.Цилиндрический блок 2. Каркас лестницы 3. Коленчатый вал 4. Верхний подшипник коленчатого вала. 5. Нижний подшипник коленчатого вала. 6. Упорный подшипник 7. & nbs …
Проверка блока цилиндров
1. Используя скребок для прокладок, удалите весь прокладочный материал с верхняя поверхность блока цилиндров. 2. Используя мягкую кисть и растворитель, …

6136-K2-9901 КОМПЛЕКТ ПРОКЛАДОК, БЛОК ЦИЛИНДРОВ подходит KOMATSU S6D105-1VV-6, купить 6136-K2-9901 КОМПЛЕКТ ПРОКЛАДОК, БЛОК ЦИЛИНДРОВ

Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral африканскую RepublicChadChileChinaColombiaComorosCongoCongo, DRCCook IslandsCosta RicaCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuinea BissauGuinea RepublicGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLiechtensteinLithuania LuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunion IslandRomaniaRussiaRwandaSabaSamoaSao TomeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSomaliland RepSouth AfricaSouth KoreaSouth SudanSpainSri LankaSt VincentSt. BarthelemySt. EustatiusSt. KittsSt. LuciaSt. МаартенСуринамСвазилендШвецияШвейцарияТаити и Французская ПолинезияТайваньТаджикистанТанзанияТаиландTogoТонгаТринидад и ТобагоТунисТурцияТурки и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыСоединенное КоролевствоЗемляСША Виргинские островаСША Вирджиния

Синонимы блока цилиндров, антонимы блока цилиндров

Корпорация Navistar International Corp., Уорренвилл, Иллинойс, заключила контракт с литейщиком Cifunsa, Сальтильо, Мексика, на производство блоков цилиндров из чугуна с компактным графитом (CGI) для своих новых дизельных двигателей MaxxForce 7.Изготовленные в ходе двухнедельных испытаний, которые закончились в начале сентября, блоки цилиндров весили от 88 до 386 фунтов. Благодаря модульной конструкции блока цилиндров компрессор можно адаптировать в соответствии с индивидуальными требованиями к сжатию. Эти покрытия были разработаны для воздействия на литье. Текстура поверхности гильзы цилиндра позволяет отливать ее непосредственно в алюминиевый блок цилиндров без внешней механической обработки. Для регулирования допустимого диапазона температур поршня на блоке цилиндров установлены форсунки охлаждающего масла для охлаждения.Автомобиль претерпел незначительные изменения в передней и задней части, включая стандартные светодиодные фары с дневными ходовыми огнями, а также модернизированную кабину, переработанные системы впуска и выпуска, а также модифицированные поршни, более жесткий блок цилиндров, дифференциал. изменение передаточного числа, перенастроенные амортизаторы и винтовые пружины, а также более толстый задний стабилизатор поперечной устойчивости. Изготовленный с использованием традиционного чугунного блока цилиндров, модельный ряд также предлагает тихоходные насосы, обеспечивающие более низкий уровень шума и более продолжительный срок службы.Большая часть энергии используется для нагрева блока цилиндров, головки цилиндров и охлаждающей жидкости. Для Hurricane прямозубая шестерня, прикрепленная к концу каждого распределительного вала, используется для привода двух вспомогательных агрегатов через другие прямозубые шестерни и промежуточные валы на блок цилиндров. В установке Merlin II с винтом фиксированного шага правый блок цилиндров (блок A) будет иметь оба привода. 1,6-литровый блок новичка выдает 114 л.с. и может похвастаться отдельными контурами охлаждения для блока цилиндров и головки цилиндров, что позволяет ему нагреваться. подняться быстрее, чтобы уменьшить трение и улучшить экономию топлива.Многоточечная система смазки впрыскивает масло в картер и блок цилиндров, что, по словам Эвинруд, улучшает смазку на малых оборотах и ​​увеличивает срок службы двигателя. На заводе также выполняются операции по ковке коленчатого вала и литью блока цилиндров. Для снижения температуры выхлопных газов и снижения веса новый двигатель имеет раздельную систему охлаждения, которая позволяет блоку цилиндров нагреться раньше, чем головка блока цилиндров. Блок цилиндров V8, изготовленный в Шропшире для первого гоночного двигателя NASCAR, созданного General Motors, получил награду UK Casting of the Year Award 2010.

Сломанный или треснувший фланец гильзы цилиндра

Добро пожаловать, Гость Авторизоваться
