Проверка датчика кислорода с помощью осциллографа.

Датчик кислорода устанавливается в потоке отработавших газов двигателя и служит для определения наличия кислорода в отработавших газах. Когда двигатель работает на обогащённой топливо-воздушной смеси, уровень содержания кислорода в отработавших газах понижен, при этом датчик генерирует сигнал высокого уровня напряжением 0,65…1,0V. При поступлении сигнала высокого уровня от датчика кислорода, блок управления двигателем начинает уменьшать длительность впрыска топлива, тем самым обедняя топливо-воздушную смесь. Когда двигатель работает на обеднённой топливо-воздушной смеси, уровень содержания кислорода в отработавших газах повышен, при этом датчик генерирует сигнал низкого уровня напряжением 40…200mV. При поступлении сигнала низкого уровня от датчика кислорода, блок управления двигателем начинает увеличивать длительность впрыска топлива, тем самым обогащая топливо-воздушную смесь.

Таким образом, по сигналу от датчика кислорода блок управления двигателем корректирует длительность впрыска топлива так, что состав топливо-воздушной смеси оказывается максимально близким к стехиометрическому (идеальное соотношение воздух/топливо).

Исправный датчик кислорода начинает работать только после прогрева чувствительного элемента до температуры не ниже 350°С. Существуют одно-, двух-, трёх- и четырёх-проводные двухуровневые циркониевые датчики кислорода BOSCH. Одно- и двух-проводные датчики кислорода устанавливаются в выпускном коллекторе двигателя максимально близко к выпускным клапанам газораспределительного механизма и прогреваются до рабочей температуры за счёт высокой температуры отработавших газов. Трёх- и четырёх-проводные датчики кислорода прогреваются до рабочей температуры за счёт встроенного электрического нагревательного элемента и могут быть установлены на значительном расстоянии от выпускных клапанов газораспределительного механизма двигателя.

При условии сгорания стехиометрической топливо-воздушной смеси, напряжение выходного сигнала лямбда-зонда равно 445…450mV. Но расстояние от выпускных клапанов газораспределительного механизма двигателя до места расположения датчика и значительное время реакции чувствительного элемента датчика приводят к некоторой инерционности системы, что не позволяет непрерывно поддерживать стехиометрический состав топливо-воздушной смеси. Практически, при работе двигателя на установившемся режиме, состав смеси постоянно отклоняется от стехиометрического в диапазоне ±2…3% с частотой 1…2раза в секунду. Этот процесс чётко прослеживается по осциллограмме напряжения выходного сигнала датчика кислорода.

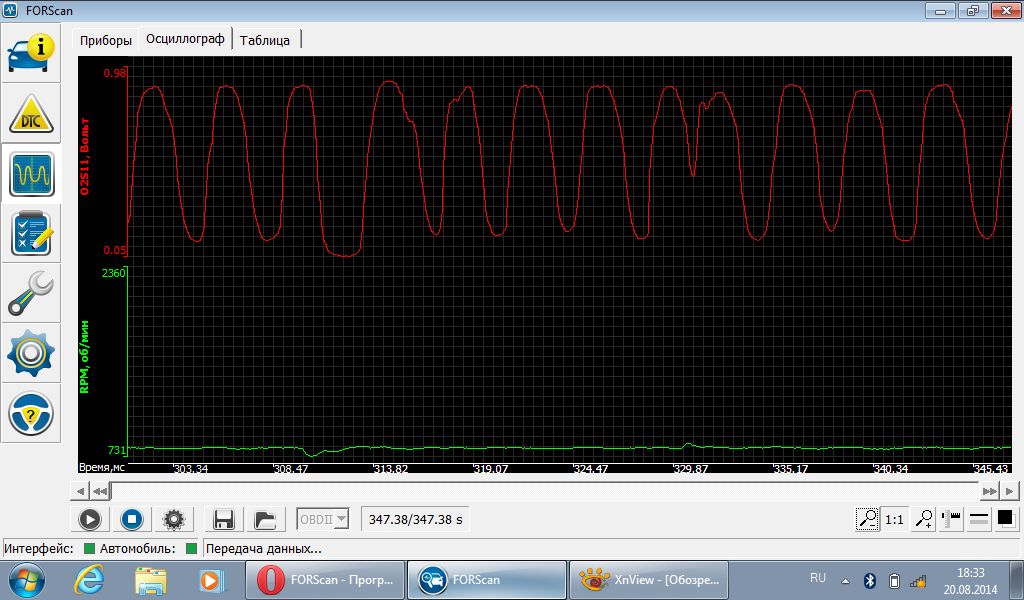

Осциллограмма напряжения выходного сигнала исправного датчика кислорода BOSCH. Двигатель работает на холостом ходу. Частота переключения сигнала составляет

Проверка выходного сигнала датчика.

Измерение напряжения выходного сигнала датчика кислорода блок управления двигателем производит относительно сигнальной “массы” датчика. Сигнальная “масса” двух- и четырёх-проводных датчиков кислорода BOSCH выведена через отдельный провод (провод серого цвета идущий от датчика) на разъём датчика. Сигнальная “масса” одно- и трёх- датчиков кислорода BOSCH соединена с металлическим корпусом датчика и при установке датчика автоматически соединяться с “массой” автомобиля через резьбовое крепление датчика. Выведенная через отдельный провод на разъём датчика сигнальная “масса” датчика кислорода в большинстве случаев так же соединена с “массой” автомобиля. Встречаются блоки управления двигателем, где провод сигнальной “массы” датчика кислорода подключен не к “массе” автомобиля, а к источнику опорного напряжения. В таких системах, измерение напряжения выходного сигнала датчика кислорода блок управления двигателем производит относительно источника опорного напряжения, к которому подключен провод сигнальной “массы” датчика кислорода.

Для просмотра осциллограммы напряжения выходного сигнала датчика кислорода, разъём осциллографического щупа должен быть подключен к любому из аналоговых входов №1-4 USB Autoscope II, чёрный зажим типа “крокодил” осциллографического щупа должен быть подсоединён к “массе” двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика (провод чёрного цвета идущий от датчика).

Схема подключения к датчику кислорода BOSCH (на основе оксида циркония).
1 – точка подключения чёрного зажима типа “крокодил” осциллографического щупа;

2 – точка подключения пробника осциллографического щупа.

В окне программы “USB Осциллограф”, необходимо выбрать подходящий режим отображения, в данном случае “Управление => Загрузить настройки пользователя => Lambda”.

Когда лямбда-зонд прогревается до рабочей температуры, его выходное электрическое сопротивление значительно снижается, и он приобретает способность отклонять опорное напряжение, поступающее от блока управления двигателем через резистор с постоянным электрическим сопротивлением. В большинстве блоков управления двигателем, значение опорного напряжения равно 450mV. Такой блок управления двигателем считает датчик кислорода готовым к работе только после того, как вследствие прогрева датчик приобретает способность отклонять опорное напряжение в диапазоне более чем ±150…250mV.

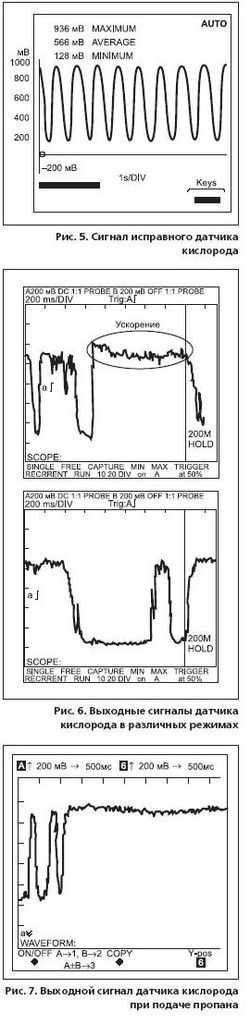

Осциллограмма напряжения выходного сигнала исправного датчика кислорода BOSCH. Пуск прогретого до рабочей температуры двигателя. Время прогрева лямбда-зонда до рабочей температуры равно

Опорное напряжение на сигнальном проводе датчика кислорода некоторых блоков управления двигателем может иметь другое значение. Например, для блоков управления производства Ford оно равно 0V, а для блоков управления двигателем производства Daimler Chrysler – 5V.

Типовые неисправности.

Низкая частота переключения выходного сигнала датчика кислорода указывает на увеличенный диапазон отклонения состава топливо-воздушной смеси от стехиометрического.

Осциллограмма напряжения выходного сигнала неисправного датчика кислорода BOSCH. Двигатель работает на холостом ходу. Частота переключения сигнала занижена и составляет

Снижение частоты переключения выходного сигнала датчика кислорода может быть вызвана возросшим временем перехода выходного напряжения зонда от одного уровня к другому из-за старения или химического отравления датчика.

Неисправность может привести к раскачке частоты вращения двигателя на режиме холостого хода и к потере “приёмистости” двигателя.

Ресурс датчика содержания кислорода в отработавших газах составляет 20 000…80 000 km. Из-за старения, выходное электрическое сопротивление датчика кислорода снижается при значительно более высокой температуре чувствительного элемента до значения, при котором датчик приобретает способность отклонять опорное напряжение. Из-за возросшего выходного электрического сопротивления, размах выходного напряжения сигнала датчика кислорода уменьшается. Стареющий датчик кислорода легко можно выявить по осциллограмме напряжения его выходного сигнала на таких режимах работы двигателя, когда поток и температура отработавших газов снижаются. Это режим холостого хода и малых нагрузок. Практически, стареющий датчик кислорода всё ещё работает на движущемся автомобиле, но как только нагрузка на двигатель снижается (холостой ход), размах сигнала быстро начинает уменьшаться вплоть до пропадания колебаний.

Осциллограмма напряжения выходного сигнала неисправного датчика кислорода BOSCH. Двигатель работает на холостом ходу. Переключения выходного сигнала отсутствуют.

Напряжение выходного сигнала стареющего датчика кислорода при работе двигателя на холостом ходу становится почти стабильным, его значение становится близким опорному напряжению 300…600mV.

Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

  • Машину дергает когда едешь на малых оборотах – 1 ответ

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

  • Увеличенный расход топлива
  • Нестабильная работа двигателя авто (рывки)
  • Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Как проверить лямбда зонт самостоятельно? С этим вопросом сталкиваются большое количество владельцев автомобилей как отечественного производства, так и иномарок. В сегодняшней статье я расскажу вам о четырех полноценных способах проверки датчиков кислорода. Кстати проверка этих датчиков может потребоваться если сканер показывает ошибку, связанную с лямбда зондом, например низкий уровень сигнала датчика кислорода или увеличился расход топлива.

Датчики лямбда зонда – какие бывают?

Современные датчики кислорода имеют 4-х проводную систему, но бывают исключения! Нередко встречаются одно, двух и трех проводные датчики лямбда зонд.

Современные датчики кислорода

У четырехпроводного датчика два провода идут на цепь подогрева и один провод – сигнальный. Также один провод идёт на массу проверки лямбда зонда, которую можно произвести самостоятельно.

Проверка напряжения в цепи подогрева датчика

Для проверки напряжения в цепи подогрева датчика кислорода нам понадобится вольтметр.

  1. Включаем зажигание автомобиля
  2. Острыми щупами протыкаем провода или втыкаем щупы от вольтметра в разъемы провода идущий на датчик кислорода.
  3. Замеряем напряжение.

Напряжение на этих проводах должно равняться напряжению аккумуляторной батареи, примерно 12, 45В. Плюс приходит обычно приходит на нагреватели датчика кислорода напрямую через предохранители, а минус подается с блока управления двигателем. Поэтому если на нагреватель датчика кислорода не приходит плюс, то смотрите цепь, аккумулятор, предохранитель и датчик кислорода. Кстати в некоторых моделях автомобиля возможно наличие реле в этой цепи. Но если нет минуса, то смотрите всю цепь до блока управления. Возможно потерялся контакт в каком либо разъеме, либо блок управления по каким то причинам не видит минус.

Проверка исправности нагревателя лямбда зонда при помощи тестера

Для того, чтобы проверить сам нагреватель лямбда зонда путем замера сопротивления нам понадобиться Омметр, то есть тестер или мультиметр в режиме измерения сопротивления. Отсоедините разъем датчика кислорода и измеряете сопротивление между проводами нагревателя. Сопротивление может быть разное, но обычно оно находится в пределах 2-10 Ом. Если сопротивление не показывается вообще, то скорее всего в нагревателе датчика кислорода (лямбда зонда) произошёл обрыв и он требует замены.

Проверка опорного напряжения датчика кислорода (лямбда зонд)

И так первую проверку лямбда зонда, которую мы можем провести самостоятельно, это проверка опорного напряжения. Для этого нам понадобится тестер в режиме Вольтметра. Включаем зажигание и замеряем напряжение между сигнальным проводом и массой. В большинстве моделей автомобилей это напряжение должно равняться 0,45В. Допускаются небольшие отступления от нормы как в ту так и в другую сторону, но здесь уже все зависит от качества и состояния проводки в автомобиле.

Проверка сигнала лямбда зонда

Для проверки нагревателя лямбда зонда желательно иметь осциллограф либо осциллоскоп, но так же подойдет мото-тестер или хотя бы стрелочный, но не цифровой вольтметр. В принципе для данного способа проверки подойдет и цифровой вольтметр, но он более инертный, поэтому намного хуже реагирует на изменение показаний.

И так теперь проверяем сам сигнал лямбда зонда! Это самый сложный и ответственный способ. Первое, что необходимо сделать это обзавестись специальными приборами, которые я перечислил выше.

И так, запускаем двигатель прогреваем его до рабочей температуры. Дело в том, что датчик кислорода начинает работать только после прогрева, не после прогрева ДВС, а после прогрева датчика кислорода. На эту процедуру блоком отводиться определенное время, поэтому проверять сразу датчик кислорода нет никакого смысла.

Обычно, датчик кислорода начинает работать при температуре двигателя 60 – 70 градусов. Подсоединяете провода щупа между сигнальными проводами и проводами массы, поднимаете обороты двигателя примерно до 3000 об/мин, и наблюдаете за изменениями показаний лямбда зонда.

Сигнал с датчика кислорода должен меняться от 0,1 до 0,9 Вольт. Если изменения происходят в меньшем диапазоне, то прибор просто не успевает реагировать, либо датчик кислорода неисправен и требует замены.

Так же при 3000 об/мин засеките время, при котором меняются показания от большего к меньшему. При оптимальном варианте работы ДК за 10 секунд должно произойти 8 – 9 изменений. Если показания датчика изменяются реже, то вероятна ошибка медленный отклик датчика кислорода и он подлежит замене.

Как проверить исправность лямбда зонда

Как проверить лямбда зонд?

Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

  • Увеличенный расход топлива
  • Нестабильная работа двигателя авто (рывки)
  • Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Mitsubishi Pajero Sport «PATTAYA» › Бортжурнал › Самостоятельная проверка кислородного датчика

Многие сталкиваются с ошибками, которые связаны с кислородными датчиками, но ошибка конкретно на кислородный датчик не указывает. Но все же может быть проблема в первом/верхнем кислородном датчике. Как же проверить работоспособность датчика?

Чтобы проверить работоспособность первого/верхнего кислородного датчика, нужны: трезвый взгляд и тестер с вольтметром и омметром.

Внешняя проверка трезвым взглядом кислородного датчика
Вначале осматриваем внешне проводку на выявление оплавления, обрыва или замыкания контактов.

Если при осмотре все нормально, продолжаем. Выкручиваем датчик (за левым или правим колесом) и осматриваем его на наличие отложений.

Наличие сажи может быть вызвано богатой смесью, износом двигателя и клапанов или утечки в выхлопной системе, и из-за копоти, закрывающей отверстия защитной трубки датчика, датчик работает не верно, и посылает некорректные сигналы на БУ.

Сильные белые или серые отложения говорят о применении в топливе присадок или содержание в топливе высокого процента свинца, что выводит датчик из строя.

Если внешний осмотр не выявил никаких негативных признаков, продолжаем проверку.

Проверка сигнального напряжения кислородного датчика
Устанавливаем на место датчик. Находим место соединения колодки разъема датчика и разъема общего жгута (сзади двигателя по середине возле салонной перегородки) На колодке разъема кислородного датчика есть 4 контакта:
клемма 1 – сигнал +;
клемма 2 – масса;
клемма 3 – подогрев;
клемма 4 – подогрев.

С обратной стороны колодки разъема (где входят провода в разъем) кислородного датчика вставляем разогнутую скрепку в гнездо с клеммой №1 (сигнал +) и еще одну скрепку вставляем в гнездо с клеммой №2 (масса). Берем вольтметр. Положительный щуп вольтметра подсоединяем к скрепке с клеммой №1 (сигнал +), а отрицательный щуп вольтметра подсоединяем к скрепке с клеммой №2 (масса).

Проверку проводим на авто с АКПП в положении «Р», на авто с МКПП в нейтральном положении. Заводим авто и отслеживаем изменение сигнального напряжения датчика.
В начале датчик выдает сигнал с постоянной амплитудой 0,1 – 0,2 В, так называемый режим разомкнутого контура. Когда двигатель достигает нормальной рабочей температуры показания датчика на вольтметре должны колебаться в пределах 0,1 – 0,9 В, режим замкнутого контура. Если показания не переходят в режим замкнутого контура или же переходят но с большой задержкой, то есть двигатель нагрелся, а показания все равно 0,1 — 0,2 В, то датчик неисправен.

Проверка нагревателя кислородного датчика
Рассоединяем разъем колодки датчика от разъема общего жгута. Подключаем омметр на клеммы нагревателя №3 и №4. Номинальное сопротивление должно быть в диапазоне 10 — 40 Ом.

Проверка питания на нагреватель датчика
Включаем зажигание, не запускаем двигатель. Рассоединяем разъем колодки датчика от разъема общего жгута. Измеряем напряжение со стороны жгута. Положительный щуп вольтметра на клемму №4, а отрицательный щуп на клемму №2 (масса), на приборе должно показывать напряжение АКБ, в случае отсутствия питания проверяем состояние электропроводки.

При отрицательном результате в вышеперечисленных проверках, за исключением последнего пункта, кислородный датчик требует замены. Замену можно делать как на оригинальный так и сэкономив средства на более дешевый заменитель ничем не хуже в работоспособности оригинала что уже было описано тут.

Лямбда-зонд — что это, признаки неисправности и способы проверки

Инжекторные двигатели экономичны и дружелюбны к экологии в отличии от карбюраторных моторов. Высоких показателей инженеры добились благодаря датчикам в системе питания. Один из датчиков, который непосредственно влияет на смесеобразование – это лямбда-зонд или кислородный датчик.

Если он выходит из строя, можно наблюдать потерю мощности, большой расход топлива, нестабильную работу мотора.

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Сгорание богатой смеси менее эффективно – можно наблюдать снижение мощности, повышенный расход топлива.

Так как моторы в автомобилях функционируют на совершенно разных режимах, то оптимальное соотношения воздуха и топлива может не соблюдаться. Для контроля качества смеси в системах питания применяют кислородные датчики.

На основе сигналов от лямбды ЭБУ может оценить качество смеси. Если обнаружены показатели, которые не соответствуют нормам, смесь корректируется.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Признаки и причины неисправности датчика

При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.

Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.

Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.

Автомобиль будет дергаться, и водитель сможет услышать хлопки. Лямбда перестает формировать правильные сигналы, в результате – нестабильный ХХ. Обороты могут колебаться в очень широких диапазонах.

Снижаются динамические характеристики. Автомобиль теряет мощность. Эти признаки можно наблюдать в сильно запущенных случаях. Датчик не работает на холодном моторе, а автомобиль всячески сигнализирует о неисправности.

Среди причин поломок можно выделить:

  • Повреждения, вызванные сильными ударами, ДТП, наездами на бордюр;
  • Некорректную работу ДВС и проблемы в работе системы зажигания, когда элемент перегревается и выходит из строя;
  • Засор системы и некачественное топливо. Чем больше в бензине тяжелых металлов, тем быстрее лямбда выйдет из строя;
  • Поршневая группа – часто из-за изношенной ЦПГ в выпускной коллектор попадает масло, а продукты его сгорания забивают зонд;
  • Замыкания в электропроводке;
  • Бедная или слишком богатая смесь;
  • Попадание лишнего воздуха в выхлопную систему;
  • Пропуски зажигания;
  • Топливные присадки.

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.

Ошибки лямбда-зонд в бортовой системе автомобиля

В большинстве случае ДВС сам подсказывает есть ли неисправности в работе датчиков. Достаточно подключить диагностическое оборудование и считать коды неисправностей.

Если все плохо, то в ЭБУ будет выдавать следующие ошибки – это P0131, P0134, P0171. Более подробно о них в видео ниже.

Также будет загораться лампочка «проверьте двигатель», но здесь точно установить причину можно только при помощи диагностики. Чек загорается и в случае других проблем.

Как проверить лямбда-зонд на работоспособность: диагностика мультиметром и тестером пошагово с фото и видео

«Начинка» современных автомобилей содержит множество датчиков, которые призваны контролировать исправность различных систем и агрегатов. Одним из главных помощников водителя является лямбда-зонд. Но иногда он тоже способен выходить из строя. Не все автолюбители знают, как проверить лямбда-зонд своими руками и серьёзно сэкономить на походах в автосервис.

Лямбда зонд: что такое и где находится

Лямбда зонд (ƛ зонд) – датчик, который замеряет объём кислорода в выхлопных газах и сравнивает со стандартом. Иными словами, это кислородный датчик. Если показатели его не устраивают, он подаёт сигнал в блок управления.

Место нахождения зависит от числа датчиков в машине. Так, в ТС, выпущенных до 2000 года, чаще всего стоит один. В более поздних моделях — от 2 датчиков. Первый всегда находится под капотом, второй (если он есть) – под днищем машины.

Как работает датчик

Выхлопные газы проходят сквозь датчик, а внутрь него поступает чистый воздух из атмосферы. Из-за разной окислительной способности чистого воздуха и отработавших газов появляется разность потенциалов. Эти показания и отправляются в ЭБУ.

Внутри датчика спрятаны токопроводящий элемент, электроды, сигнальный контакт и заземление. Вся эта система начинает работать только после прогрева до 300–400 o C. Только при такой температуре твёрдый электролит способен проводить электричество.

Виды кислородных датчиков

Современные ТС оснащаются тремя видами датчиков.

Циркониевый. Одна из самых популярных моделей, основной элемент в составе — диоксид циркония. Наконечник керамический, начинает работать только при нагреве до 350 o C. Быстро разогревается за счёт вмонтированной нагревательной детали с керамическим изолятором.

Такие датчики делятся на 1, 2, 3 и 4 проводные.

Титановый. Наконечник устройства изготовлен из диоксида титана. Внешне датчик мало отличается от циркониевого, но работать начинает только при температуре от 700 o C. Из-за сложной конструкции, высокой стоимости и излишней чувствительности к температурным перепадам такие датчики редко используются.

Широкополосный. В отличие от предыдущих моделей, у этого датчика имеются две ячейки:

  1. Измерительная. Благодаря электронной схеме модуляции, в составе газов внутри ячейки сохраняется показатель ƛ =1.
  2. Насосная. Если смесь богатая, дополняет состав ионами кислорода из атмосферы, если обеднённая — выводит лишние молекулы кислорода из диффузионного отверстия во внешнюю среду.

Признаки и причины неисправности ƛ-зонда

Лямбда-зонд в процессе эксплуатации авто может выйти из строя. Чаще всего датчик ломается из-за некачественного топлива, попадания топлива или масла внутрь, или неполадок в системе подачи горючего.

О неисправности лямбда-зонда могут говорить следующие признаки:

  • обороты растут до максимума, после чего резко выключается мотор;
  • обороты на холостом ходу становятся нестабильными;
  • мощность существенно падает при повышении оборотов;
  • электронный блок выдаёт ошибку из-за поздней подачи сигнала с ƛ-датчика;
  • машина едет рывками.

Чтобы вернуть датчику работоспособность, его необходимо вынуть и правильно очистить. Для этого снимают керамическую головку и убирают загрязнения тряпкой с химическим средством. Если и это не помогает, датчик придётся менять.

Как проверить лямбда-зонд на работоспособность

Существует несколько способов проверить лямбда-зонд на исправность. Самый простой и поверхностный — тщательный осмотр устройства, самый сложный — диагностика при помощи специального оборудования.

Внешний осмотр датчика

Итак, внешнее изучение кислородного датчика будет состоять из нескольких шагов:

  1. Проверить внешнюю часть, которая находится вне катализатора. Не должно быть оплавленных участков, обрывов или замкнутых контактов.
  2. Выкрутить датчик из катализатора и изучить нижнюю часть, обычно спрятанную в катализаторе. Пятна сажи на ней говорят о том, что топливо слишком концентрировано, двигатель и клапаны близки к износу или в выхлопной системе произошла утечка. Отложения серого цвета сигнализируют о высоком содержании свинца в топливе.

Проверка лямбда-зонда мультиметром (тестером)

Потребуется вольтметр, омметр или мультиметр, в котором объединяются оба эти устройства. Если используется последний, его нужно перевести в режим замера сопротивления. Чтобы испытать нагреватель датчика, необходимо:

  1. Вывести из колодки датчика контакты 3 и 4 разъёма (стандартно это белый и коричневый провода).
  2. Подсоединить контакты к выходам тестера и измерить сопротивление.

Показатели могут быть разными, обычно они варьируются в пределах 2–10 Ом. Цифра более 5 Ом говорит об отличной работоспособности датчика. Если сопротивление вообще не выводится на дисплей, это говорит о том, что в нагревателе лямбда-зонда порвался провод и требуется немедленная замена.

Прогрев зонда

Кроме того, мультиметром можно проверить восприимчивость наконечника кислородного датчика. Для этого нужно завести машину и прогреть мотор до 70–80 o C. Последующий алгоритм будет таким:

  1. Довести мотор до 3000 оборотов в минуту и зафиксировать этот показатель на 2–3 минуты, пока датчик не прогреется.
  2. Минусовой щуп мультиметра подсоединить к массе машины, другой состыковать с выходом датчика.
  3. Изучить данные на тестере: они должны варьироваться от 0,2 до 1 В и меняться 10 раз в секунду.
  4. Надавить педаль газа в пол и резко отпустить её. Исправный датчик выдаст значение в 1 В, после чего резко упадёт до ноля. Если цифры на дисплее не меняются при действиях с педалью и показывают 0,4–0,5 В, датчик требует замены.

Если напряжения нет вовсе, стоит проверить проводку. Для этого нужно «прощупать» мультиметром все провода, соединяющие реле с выключателем зажигания.

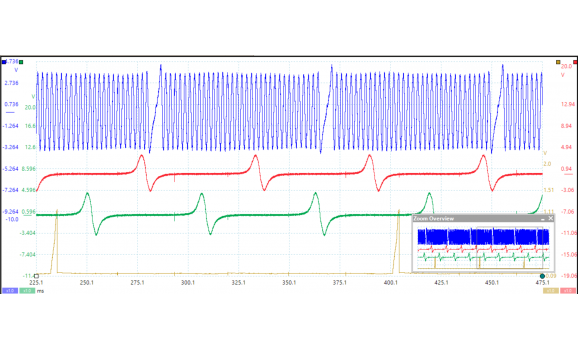

Проверка осциллографом

Диагностика осциллографом будет более продуктивной, поскольку в этом случае можно зафиксировать промежуток времени, за которое меняется выходное напряжение. Нормальными считаются показатели ниже 120 мСек.

Итак, алгоритм проверки будет таким:

  1. Найти сигнальный провод датчика и подключить к нему осциллограф. Затем нужно завести мотор и разогреть его до 60–70 o C. Это нужно, чтобы прогреть датчик воздуха и дождаться от него обратной связи. В процессе подготовки на осциллографе уже появится сигнал о генерации небольшого тока (до 1 В).
  2. Когда начнёт прогреваться лямбда-датчик, напряжение ещё немного вырастет. По мере прогрева до 300–400 o C диаграмма приобретёт динамику.
  3. Если на прогретом двигателе дойти до 2500–3000 оборотов, исправный датчик должен показать такую картину:
  4. Если резко отпустить газ, смесь переходит в режим обогащения, а лямбда откликается таким образом:

В процессе проверки важно засечь, через какое время датчик переходит в рабочий режим, то есть когда на диаграмме появляется динамика. Также анализируется реакция на работу двигателя на 2000–3000 оборотов в минуту. Если после прогрева сигнал стабильно находится только в нижнем или только в верхнем положении, датчик придётся менять. Если сигнал напоминает плавную извилистую линию, как на картинке ниже, датчик сгорел или вышел из строя.

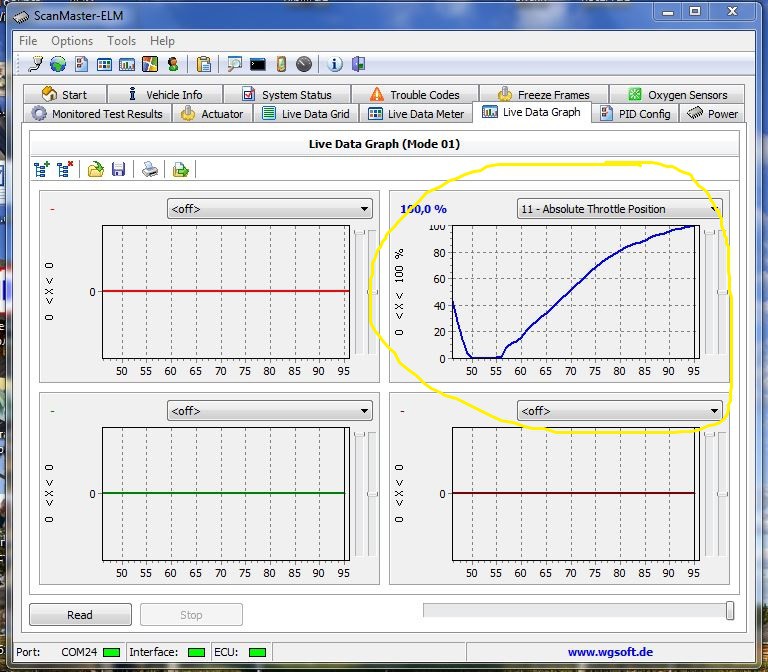

Проверка бортовой системой

Если в машине имеется ЭБУ, поиск неполадок можно существенно облегчить. Стоит обратить внимание на индикатор «Check Engine», который нередко предупреждает о проблемах с лямбда-зондом. Чтобы уточнить причину сигнала, достаточно подключить к бортовому компьютеру автосканер.

К кислородному датчику будут относиться ошибки:

  • P0130: датчик отправляет неверные данные;
  • P0131: сигнал слишком слабый;
  • P0132: сигнал слишком сильный;
  • P0133: КД медленно реагирует;
  • P0134: датчик вообще не даёт сигнала;
  • P0135: нагреватель первого датчика не функционирует;
  • P0136: произошло замыкание второго датчика;
  • P0137: КД2 медленно реагирует;
  • P0138: КД2 слишком быстро реагирует;
  • P0140: разрыв в цепи КД2;
  • P0141: нагреватель второго датчика неисправен;
  • P1102: слабое сопротивление нагревателя КД;
  • P1115: цепь повреждена, считать данные невозможно.

Видео: как проверить работоспособность лямбда-зонда

Проверять исправность лямбда-зонда нужно регулярно, особенно если пробег машины перевалил за 50 000 км. Очень часто признаки выхода датчика из строя схожи с более серьёзными поломками. Вместо того, чтобы выискивать проблему в двигателе или электронике, порой достаточно поверхностно осмотреть лямбда-датчик.

Как проверить лямбда зонд в домашних условиях

Как проверить лямбда зонт самостоятельно? С этим вопросом сталкиваются большое количество владельцев автомобилей как отечественного производства, так и иномарок. В сегодняшней статье я расскажу вам о четырех полноценных способах проверки датчиков кислорода. Кстати проверка этих датчиков может потребоваться если сканер показывает ошибку, связанную с лямбда зондом, например низкий уровень сигнала датчика кислорода или увеличился расход топлива.

Лямбда зонт или датчик остаточного кислорода (например, в выпускном коллекторе двигателя или дымоходе отопительного котла). Позволяет оценивать количество оставшегося не сгоревшего топлива либо кислорода в выхлопных газах. Данные показания позволяют приготовлять оптимальную воздушно-топливную смесь, а также снижать количество вредных для человека побочных продуктов процесса сгорания.

Датчики лямбда зонда – какие бывают?

Современные датчики кислорода имеют 4-х проводную систему, но бывают исключения! Нередко встречаются одно, двух и трех проводные датчики лямбда зонд.

Современные датчики кислорода

У четырехпроводного датчика два провода идут на цепь подогрева и один провод – сигнальный. Также один провод идёт на массу проверки лямбда зонда, которую можно произвести самостоятельно.

Проверка напряжения в цепи подогрева датчика

Принято считать, что оптимальное напряжение в цепи подогрева датчика кислорода равняется 12,45В.

Для проверки напряжения в цепи подогрева датчика кислорода нам понадобится вольтметр.

  1. Включаем зажигание автомобиля
  2. Острыми щупами протыкаем провода или втыкаем щупы от вольтметра в разъемы провода идущий на датчик кислорода.
  3. Замеряем напряжение.

Напряжение на этих проводах должно равняться напряжению аккумуляторной батареи, примерно 12, 45В. Плюс приходит обычно приходит на нагреватели датчика кислорода напрямую через предохранители, а минус подается с блока управления двигателем. Поэтому если на нагреватель датчика кислорода не приходит плюс, то смотрите цепь, аккумулятор, предохранитель и датчик кислорода. Кстати в некоторых моделях автомобиля возможно наличие реле в этой цепи. Но если нет минуса, то смотрите всю цепь до блока управления. Возможно потерялся контакт в каком либо разъеме, либо блок управления по каким то причинам не видит минус.

Проверка исправности нагревателя лямбда зонда при помощи тестера

Для того, чтобы проверить сам нагреватель лямбда зонда путем замера сопротивления нам понадобиться Омметр, то есть тестер или мультиметр в режиме измерения сопротивления. Отсоедините разъем датчика кислорода и измеряете сопротивление между проводами нагревателя. Сопротивление может быть разное, но обычно оно находится в пределах 2-10 Ом. Если сопротивление не показывается вообще, то скорее всего в нагревателе датчика кислорода (лямбда зонда) произошёл обрыв и он требует замены.

Проверка опорного напряжения датчика кислорода (лямбда зонд)

Принято считать, что оптимальное опорное напряжение датчика кислорода равняется 0,45В.

И так первую проверку лямбда зонда, которую мы можем провести самостоятельно, это проверка опорного напряжения. Для этого нам понадобится тестер в режиме Вольтметра. Включаем зажигание и замеряем напряжение между сигнальным проводом и массой. В большинстве моделей автомобилей это напряжение должно равняться 0,45В. Допускаются небольшие отступления от нормы как в ту так и в другую сторону, но здесь уже все зависит от качества и состояния проводки в автомобиле.

Проверка сигнала лямбда зонда

Для проверки нагревателя лямбда зонда желательно иметь осциллограф либо осциллоскоп, но так же подойдет мото-тестер или хотя бы стрелочный, но не цифровой вольтметр. В принципе для данного способа проверки подойдет и цифровой вольтметр, но он более инертный, поэтому намного хуже реагирует на изменение показаний.

И так теперь проверяем сам сигнал лямбда зонда! Это самый сложный и ответственный способ. Первое, что необходимо сделать это обзавестись специальными приборами, которые я перечислил выше.

И так, запускаем двигатель прогреваем его до рабочей температуры. Дело в том, что датчик кислорода начинает работать только после прогрева, не после прогрева ДВС, а после прогрева датчика кислорода. На эту процедуру блоком отводиться определенное время, поэтому проверять сразу датчик кислорода нет никакого смысла.

Обычно, датчик кислорода начинает работать при температуре двигателя 60 – 70 градусов. Подсоединяете провода щупа между сигнальными проводами и проводами массы, поднимаете обороты двигателя примерно до 3000 об/мин, и наблюдаете за изменениями показаний лямбда зонда.

Сигнал с датчика кислорода должен меняться от 0,1 до 0,9 Вольт. Если изменения происходят в меньшем диапазоне, то прибор просто не успевает реагировать, либо датчик кислорода неисправен и требует замены.

Так же при 3000 об/мин засеките время, при котором меняются показания от большего к меньшему. При оптимальном варианте работы ДК за 10 секунд должно произойти 8 – 9 изменений. Если показания датчика изменяются реже, то вероятна ошибка медленный отклик датчика кислорода и он подлежит замене.

Лямбда зонд, как проверить датчик кислорода. Как проверить датчик кислорода?

Выхлопная система автомобиля и лямбда-зонд тесно взаимосвязаны между собой. Следует понимать, что наличие данного устройства в автомобиле не случайно, в принципе, как и прочих высокотехнологических датчиков. Да-да, именно датчиков, поскольку лямбда-зонд еще называют по-другому датчиком кислорода (О 2-датчик), что полностью оправдано. Исправность этого датчика сильно воздействует на работу топливной системы автомобиля в целом, поэтому проверку лямбда-зонда необходимо осуществлять минимум через каждые десять тысяч километров пробега. Многие автомобилисты считают, что О 2-датчик и катализатор тесно взаимосвязаны в работе, однако это не совсем правильное мнение. Как правило, катализатор монтируется после лямбда-зонда и не воздействует на его работу. Однако все же присутствие датчика кислорода существенно продлевает работу катализатора, поскольку срок его эксплуатации напрямую зависит от качества горючей смеси. Об этом далее в статье.

Содержание

  • Устройство лямбда зонда
  • Работа лямбда зонда
  • Датчик кислорода лямбда зонд, как он влияет на состав топливной смеси
  • Лямбда зонд, типы устройств
  • Датчик кислорода лямбда зонд, причины поломок и что грозит автомобилю в процессе эксплуатации
  • Лямбда зонд, проверка исправности датчика визуальным способом, причины и последствия: грязь, сажа и гарь на датчике
    • отложение серо-белого цвета на датчике
    • на датчике блестящие отложения
  • Кислородный датчик лямбда зонд, проверка исправности при помощи приборов, подробный ход работы при проверке вольтметром на обедненную топливную смесь
  • Проверка осциллографом, расшифровка графиков показаний
  • Советы профи: как нужно правильно провести проверку
  • Выводы и рекомендации

Устройство лямбда зонда

Принцип работы кислородного датчика

В конструкцию датчика кислорода входят такие комплектующие:

  1. Защитный щиток со специальным отверстием для выпуска газов.
  2. Спираль, расположенная в специальном резервуаре.
  3. Керамический наконечник.
  4. Токопроводящий контакт.
  5. Защитный корпус, в котором просверлено отверстие, что обеспечивает вентиляцию.
  6. Проводка со специальными манжетами для уплотнения.
  7. Уплотнение (кольцо).
  8. Керамический изолятор.
  9. Металлический корпус с нарезанной резьбой.
Устройство кислородного датчика

Особенность данных датчиков — для их производства используются исключительно термостойкие материалы, поскольку им приходится функционировать при высоких температурах.

Работа лямбда зонда

Расположение кислородного датчика в автомобиле

В основу работы лямбда-зонда заложено явление гальванического эффекта. Смысл этого явления основывается на том, что при сравнении выхлопных газов и чистого атмосферного воздуха на элементах датчика возникает напряжение. Это происходит с помощью сложных физических процессов, которые нет смысла тут рассматривать.

Эмулятор кислородного датчика катализатора

Ток от датчика кислорода попадает в компьютер, который изменяет состав горючей смеси зависимо от показателя напряжения. Лямбда-зонд работает лишь на высоких температурах (300-400 градусов по Цельсию), поскольку лишь при таких условиях в датчике вырабатывается электрический ток и работает гальванический элемент.

На холодном моторе горючая смесь формируется на показаниях иных датчиков, а лямбда-зонд начинает свою работу автоматическим образом при прогреве мотора. На некотором транспорте монтируются О 2-датчики со встроенным подогревом, что еще на ранней стадии работы мотора обеспечивает последнему подачу качественной горючей смеси.

Если стандартный О 2-датчик работает 40-70 тысяч километров пробега, то ресурс лямбда-зонда с подогревом существенно больше.

Датчик кислорода лямбда зонд, как он влияет на состав топливной смеси

После сгорания бензина, газы попадают в выхлопной коллектор, где перед катализатором газа СО находится датчик кислорода. Он снимает информацию качественных характеристик выхлопа, в частности количество в нем остаточного кислорода по сравнению с содержанием О 2 в атмосферном воздухе.

Этот показатель является крайне важным, поскольку с его помощью компьютер вычисляет какое необходимо оптимальное соотношение топлива и кислорода для формирования горючей смеси при действующих нагрузках, для наиболее высокого КПД мотора.

Монтаж второго лямбда-зонда после катализатора дает возможность компьютеру осуществить более точные вычисления, однако в наше время это большая редкость.

Стоит отметить, что все вычисления основываются на одном важном показателе — эффективное сгорание одной части горючего способно обеспечить 14.7 частей кислорода.

Лямбда зонд, типы устройств

Зависимо от количества проводов, при помощи которых датчик кислорода подсоединяется к системе, есть четыре типа этих устройств:

  1. Четырехпроводной.
  2. Трехпроводной.
  3. Двухпроводной.
  4. Однопроводной.

Датчик кислорода лямбда зонд, причины поломок и что грозит автомобилю в процессе эксплуатации

К причинам поломок датчика кислорода можно отнести:

  1. Попадание в корпус разных технологических жидкостей и грязи.
  2. Повышенное содержание свинца в горючем.
  3. Использование горючего с высоким октановым числом, что не редко приводит к перегреву компонентов лямбда-зонда.
  4. Некачественное топливо.

Это может привести к неприятным последствиям, а именно:

  1. Снижение мощности.
  2. Рывки в движении.
  3. Плавающие обороты мотора.
  4. Появление чрезмерно загрязненных выхлопных газов.
  5. Неправильная работа катализатора.
  6. Неправильная работа инжектора.
  7. Большой расход горючего.
  8. На автомобилях с АКПП переключение передач происходит с постукиванием и дерганьем автомобиля.

Лямбда зонд, проверка исправности датчика визуальным способом, причины и последствия:


грязь, сажа и гарь на датчике

Перед проверкой датчика кислорода при помощи приборов, рекомендуется сначала произвести его визуальный осмотр на наличие грязи, сажи и гари на датчике.

Причины — перегрев лямбда-зонда, сгорание переобогащенной горючей смеси.

Последствия — заторможенное реагирование кислородного датчика, запоздалая выдача данных компьютеру и запоздалое переключение напряжения.

отложение серо-белого цвета на датчике

Причины — использование присадок разного типа в топливе и маслах.

Последствия — некорректная работа топливной системы, требуется замена устройства.

Сажа и нагар на кислородном датчике

на датчике блестящие отложения

Причина — в топливе много свинца.

Последствия — некорректная работа топливной системы, требуется замена устройства.

Отложения серо-белого цвета

Кислородный датчик лямбда зонд, проверка исправности при помощи приборов, подробный ход работы при проверке вольтметром на обедненную топливную смесь

Проверку кислородного датчика при помощи приборов осуществляют лишь в том случае, если при визуальном осмотре не было обнаружено вышеуказанных дефектов. В противном случае лямбда-зонд просто меняют на новый.

Для диагностики лямбда-зонда при помощи приборов применяют:

  1. Опытные водители — осциллограф.
  2. Для стандартных проверок — вольтметр, лучше — цифровой.
  3. Ну и, естественно, знания.
Проверка лямбда-зонда вольтметром

Далее действуем таким образом:

  1. Отсоединяем лямбда-зонд от колодки с проводами.
  2. Подсоединяем его к вольтметру.
  3. Заводим и прогреваем мотор.
  4. Увеличиваем обороты двигателя до 2000-2600, после чего резко бросаем газовую педаль.
  5. Из вакуумного регулятора давления снимаем трубку.
  6. Замеряем напряжение, которое должно составлять 0.45-0.8 Вт.

При помощи снятой из вакуумного регулятора давления трубки создаем искусственный подсос воздуха. Когда напряжение на выходе менее 0.2 Вт, значит датчик исправен.

Как вариант, чтобы проверить работоспособность датчика кислорода, переставьте его на другое транспортное средство, при условии, что разъемы подойдут. Не редко данный метод проверки применяется там, где в семье есть два автомобиля.

Проверка осциллографом, расшифровка графиков показаний

Главное преимущество данной проверки — возможность зафиксировать время, за которое осуществляется изменение выходного напряжения. Этот важный показатель фиксируется только осциллографом и не должен превышать больше 120 мСек. На рисунке ниже указана правильная работа датчика кислорода.

Как вы сами видите, напряжение плавно варьируется в пределах 0.1-0.75 Вт. Времени на рисунке не видно, однако, как уже было выше сказано, оно не должно превышать 120 мСек. На рисунке ниже наблюдается совершенно другая картина.

Здесь видно, что выходное напряжение опустилось ниже 0-1 Вт. Это свидетельствует о том, что лямбда-зонд неисправен и его следует заменить. При такой поломке датчика кислорода, на приборной панели, как правило, загорается «CHECK ENGINE».

На данном рисунке указана зафиксированная осциллографом замедленная реакция лямбда-зонда на изменение количества кислорода в выхлопе. Она явно превышает 120 мСек. Система контроля автомобиля не способна определить данную неисправность, а ошибка «CHECK ENGINE» не появляется на приборной панели. Основные последствия данной неисправности — снижение мощности мотора и повышенный расход топлива.

Советы профи: как нужно правильно провести проверку

Все проверки производятся только на прогретом моторе при оборотах 2000-2600. В отличие от проверки с помощью вольтметра, где следует отключить лямбда-зонд от контроллера, при проверке осциллографом датчик кислорода от сети отсоединять не нужно.

Щуп осциллографа подключается к сигнальному проводу О 2-датчика и снимаются показания. Схему расположения разъемов можно посмотреть на рисунке ниже.

На следующем рисунке вы можете ознакомится с разъемами датчиков кислорода, цветами проводов и их подключением.

Выводы и рекомендации

Производить проверку датчика кислорода следует обязательно, поскольку последствия его неисправности могут быть критическими, аж до полной остановки транспортного средства. При замене этого устройства лучше применять новый аналог, поскольку компьютер вашей машины уже отрегулирован на получение сигнала именно от данной модели.

Хотя, стоит отметить, что некоторые автовладельцы все же рискуют и монтируют вместо неисправных дорогих кислородных датчиков дешевые аналоги. Например, для автомобилей Москвич, ВАЗ О 2-датчики производит компания BOSH. Она же выпускает их для машин Форд, поэтому стандарт качества европейский. Следовательно, для транспортного средства Форд можно купить аналог устройства, изготовленного для автомобилей ВАЗ. Самое главное, чтобы количество контактов было одинаковое.

Как проверить лямбда зонд на работоспособность: диагностика мультиметром и тестером

«Начинка» современных автомобилей содержит множество датчиков, которые призваны контролировать исправность различных систем и агрегатов. Одним из главных помощников водителя является лямбда-зонд. Но иногда он тоже способен выходить из строя. Не все автолюбители знают, как проверить лямбда-зонд своими руками и серьёзно сэкономить на походах в автосервис.

Лямбда зонд: что такое и где находится

Лямбда зонд (ƛ зонд) – датчик, который замеряет объём кислорода в выхлопных газах и сравнивает со стандартом. Иными словами, это кислородный датчик. Если показатели его не устраивают, он подаёт сигнал в блок управления.

Место нахождения зависит от числа датчиков в машине. Так, в ТС, выпущенных до 2000 года, чаще всего стоит один. В более поздних моделях — от 2 датчиков. Первый всегда находится под капотом, второй (если он есть) – под днищем машины.

Как работает датчик

Выхлопные газы проходят сквозь датчик, а внутрь него поступает чистый воздух из атмосферы. Из-за разной окислительной способности чистого воздуха и отработавших газов появляется разность потенциалов. Эти показания и отправляются в ЭБУ.

Внутри датчика спрятаны токопроводящий элемент, электроды, сигнальный контакт и заземление. Вся эта система начинает работать только после прогрева до 300–400 oC. Только при такой температуре твёрдый электролит способен проводить электричество.

Схема работы

Виды кислородных датчиков

Современные ТС оснащаются тремя видами датчиков.

Циркониевый. Одна из самых популярных моделей, основной элемент в составе — диоксид циркония. Наконечник керамический, начинает работать только при нагреве до 350 oC. Быстро разогревается за счёт вмонтированной нагревательной детали с керамическим изолятором.

Такие датчики делятся на 1, 2, 3 и 4 проводные.

Титановый. Наконечник устройства изготовлен из диоксида титана. Внешне датчик мало отличается от циркониевого, но работать начинает только при температуре от 700 oC. Из-за сложной конструкции, высокой стоимости и излишней чувствительности к температурным перепадам такие датчики редко используются.

Широкополосный. В отличие от предыдущих моделей, у этого датчика имеются две ячейки:

  1. Измерительная. Благодаря электронной схеме модуляции, в составе газов внутри ячейки сохраняется показатель ƛ =1.
  2. Насосная. Если смесь богатая, дополняет состав ионами кислорода из атмосферы, если обеднённая — выводит лишние молекулы кислорода из диффузионного отверстия во внешнюю среду.

Признаки и причины неисправности ƛ-зонда

Лямбда-зонд в процессе эксплуатации авто может выйти из строя. Чаще всего датчик ломается из-за некачественного топлива, попадания топлива или масла внутрь, или неполадок в системе подачи горючего.

О неисправности лямбда-зонда могут говорить следующие признаки:

  • обороты растут до максимума, после чего резко выключается мотор;
  • обороты на холостом ходу становятся нестабильными;
  • мощность существенно падает при повышении оборотов;
  • электронный блок выдаёт ошибку из-за поздней подачи сигнала с ƛ-датчика;
  • машина едет рывками.

Чтобы вернуть датчику работоспособность, его необходимо вынуть и правильно очистить. Для этого снимают керамическую головку и убирают загрязнения тряпкой с химическим средством. Если и это не помогает, датчик придётся менять.

Как проверить лямбда-зонд на работоспособность

Существует несколько способов проверить лямбда-зонд на исправность. Самый простой и поверхностный — тщательный осмотр устройства, самый сложный — диагностика при помощи специального оборудования.

Внешний осмотр датчика

Итак, внешнее изучение кислородного датчика будет состоять из нескольких шагов:

  1. Проверить внешнюю часть, которая находится вне катализатора. Не должно быть оплавленных участков, обрывов или замкнутых контактов.
  2. Выкрутить датчик из катализатора и изучить нижнюю часть, обычно спрятанную в катализаторе. Пятна сажи на ней говорят о том, что топливо слишком концентрировано, двигатель и клапаны близки к износу или в выхлопной системе произошла утечка. Отложения серого цвета сигнализируют о высоком содержании свинца в топливе.

Проверка лямбда-зонда мультиметром (тестером)

Потребуется вольтметр, омметр или мультиметр, в котором объединяются оба эти устройства. Если используется последний, его нужно перевести в режим замера сопротивления. Чтобы испытать нагреватель датчика, необходимо:

  1. Вывести из колодки датчика контакты 3 и 4 разъёма (стандартно это белый и коричневый провода).
  2. Подсоединить контакты к выходам тестера и измерить сопротивление.

Показатели могут быть разными, обычно они варьируются в пределах 2–10 Ом. Цифра более 5 Ом говорит об отличной работоспособности датчика. Если сопротивление вообще не выводится на дисплей, это говорит о том, что в нагревателе лямбда-зонда порвался провод и требуется немедленная замена.

Прогрев зонда

Кроме того, мультиметром можно проверить восприимчивость наконечника кислородного датчика. Для этого нужно завести машину и прогреть мотор до 70–80oC. Последующий алгоритм будет таким:

  1. Довести мотор до 3000 оборотов в минуту и зафиксировать этот показатель на 2–3 минуты, пока датчик не прогреется.
  2. Минусовой щуп мультиметра подсоединить к массе машины, другой состыковать с выходом датчика.
  3. Изучить данные на тестере: они должны варьироваться от 0,2 до 1 В и меняться 10 раз в секунду.
  4. Надавить педаль газа в пол и резко отпустить её. Исправный датчик выдаст значение в 1 В, после чего резко упадёт до ноля. Если цифры на дисплее не меняются при действиях с педалью и показывают 0,4–0,5 В, датчик требует замены.

Если напряжения нет вовсе, стоит проверить проводку. Для этого нужно «прощупать» мультиметром все провода, соединяющие реле с выключателем зажигания.

Проверка осциллографом

Диагностика осциллографом будет более продуктивной, поскольку в этом случае можно зафиксировать промежуток времени, за которое меняется выходное напряжение. Нормальными считаются показатели ниже 120 мСек.

Итак, алгоритм проверки будет таким:

  1. Найти сигнальный провод датчика и подключить к нему осциллограф. Затем нужно завести мотор и разогреть его до 60–70oC. Это нужно, чтобы прогреть датчик воздуха и дождаться от него обратной связи. В процессе подготовки на осциллографе уже появится сигнал о генерации небольшого тока (до 1 В).
  2. Когда начнёт прогреваться лямбда-датчик, напряжение ещё немного вырастет. По мере прогрева до 300–400oC диаграмма приобретёт динамику.
  3. Если на прогретом двигателе дойти до 2500–3000 оборотов, исправный датчик должен показать такую картину:
  4. Если резко отпустить газ, смесь переходит в режим обогащения, а лямбда откликается таким образом:

В процессе проверки важно засечь, через какое время датчик переходит в рабочий режим, то есть когда на диаграмме появляется динамика. Также анализируется реакция на работу двигателя на 2000–3000 оборотов в минуту. Если после прогрева сигнал стабильно находится только в нижнем или только в верхнем положении, датчик придётся менять. Если сигнал напоминает плавную извилистую линию, как на картинке ниже, датчик сгорел или вышел из строя.

Проверка бортовой системой

Если в машине имеется ЭБУ, поиск неполадок можно существенно облегчить. Стоит обратить внимание на индикатор «Check Engine», который нередко предупреждает о проблемах с лямбда-зондом. Чтобы уточнить причину сигнала, достаточно подключить к бортовому компьютеру автосканер.

К кислородному датчику будут относиться ошибки:

  • P0130: датчик отправляет неверные данные;
  • P0131: сигнал слишком слабый;
  • P0132: сигнал слишком сильный;
  • P0133: КД медленно реагирует;
  • P0134: датчик вообще не даёт сигнала;
  • P0135: нагреватель первого датчика не функционирует;
  • P0136: произошло замыкание второго датчика;
  • P0137: КД2 медленно реагирует;
  • P0138: КД2 слишком быстро реагирует;
  • P0140: разрыв в цепи КД2;
  • P0141: нагреватель второго датчика неисправен;
  • P1102: слабое сопротивление нагревателя КД;
  • P1115: цепь повреждена, считать данные невозможно.

Видео: как проверить работоспособность лямбда-зонда

Проверять исправность лямбда-зонда нужно регулярно, особенно если пробег машины перевалил за 50 000 км. Очень часто признаки выхода датчика из строя схожи с более серьёзными поломками. Вместо того, чтобы выискивать проблему в двигателе или электронике, порой достаточно поверхностно осмотреть лямбда-датчик.

  • Автор: JuliaKurb
