Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.
Оранжевый провод
Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.
На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.
Желтый провод
Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме. Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.
При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь. Предохранитель монтируется в отдельном корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты. Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.
Желтый и красный провод
Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода (имеющего увеличенное сечение) является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства. Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.
Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля. Для подсоединения к отрицательному полюсу батареи (кузову) применяется проводник, покрытый изоляцией черного цвета. Кабель выводится к ближайшему болту «массы», приваренному к кузову. Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.
Синий провод
Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.
Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.
Сине-белый провод
Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.
Розовый провод
В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.
Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.
В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.
Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.
Не допускается объединение полюсов в единую магистраль и замыкание узлов на кузов автомобиля.
Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.
На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.
Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.
- Подключение пищалок к магнитоле
- Как улучшить прием радио в автомобиле
- Не работает магнитола в машине
- Как настроить музыку в машине
Провод для подключения телефона к автомагнитоле
Содержание
- Подключение к автомагнитоле через Bluetooth
- Видео: соединение через Bluetooth
- Сопряжение телефона и магнитолы по USB
- Соединение через AUX
- Как подключить через AUX: видео о подробностях
- Распространённые проблемы в ходе работ
- Способы подключения
- Подключаем через USB.
- Через AUX.
- Посредством Bluetooth.
- Трансмиттеры
- FM-трансмиттер к мобильным телефонам.
- Bluetooth-трансмиттер.
- Эмуляторы
Пример из жизни как подружить ваш смартфон и магнитолу если в ней есть USB mp3.
Купил себе смартфон Homtom ht3 бюджетный вариант, и оказалось что он неплохо дружит с дешевыми и не очень китайскими магнитолами, впрочем возможно это благодаря Андроид 5.0.
Маленькие характеристики телефона HOMTOM HT3:
* 4-ядерный процессор MT6580 от Mediatek, 1.3 ГГц
* GPU Mali 400MP2
* 1 Гб оперативной памяти
* 8 Гб встроенной памяти с поддержкой карт памяти
* 5-дюйм. IPS дисплей, разрешение 1280×720, 2.5D стекло
* камеры на 8.0MP и 5.0MP
* Android 5.1
* Два слота для SIM-карт (microSIM)
* Bluetooth 4.0, GPS, WiFi
* батарея на 3000 мАч
* 2G: GSM 850/900/1800/1900 3G: WCDMA850/1900/2100
Теперь характеристики магнитолы Pioneer 1052:
— 50W х 4
— USB 2. 0 порт. SD/MMC слот, поддержка до 8Гб памяти.
— Воспроизведение МР3 и WMA форматов.
— Стерео FM тюнер с авто сканированием.
— 18 предустановленных станций.
— Выключение с авто запоминанием функций тюнера, SD/MMC/USB режима и режимов звука при полностью выключенном питании. LED / LCD цветной дисплей.
— Предустановленный эквалайзер.
— Регулировка ВЧ и НЧ.
— Функция MUTE.
— Часы.
Есть в смартфоне такая функция когда подключаешь к ПК он запрашивает разрешение на использование в качестве:
1. Usb — накопитель. Позволяет передавать файлы между ПК и USB — накопителем Андроид. (это нам и надо)
2. Медиа — устройства.
3. Камера.
4. Только зарядка.
Фактически теперь магнитолу можно использовать как зарядку так как на телефоне стоит Навител, также телефон определяется как флешка и файлы mp3 воспроизводятся без проблем.
Процедура подключения:
1. Подключаем смартфон к магнитоле через USB шнур.
2. Телефон запросит разрешение, а магнитола ответит или просто пропустит типо флешка не определилась и включит ФМ радио — не обращаем внимания.
3. На телефоне вылезет в шторке сверху такой запрос
— подключение к USB — накопителю
— USB — подключение установлено — выбираем этот пункт
Многие автомагнитолы могут воспроизводить музыку с внешних носителей — например, с вашего смартфона или планшета. Нужно только подключить портативную технику к головному устройству. Это также даст возможность разговаривать по телефону посредством handsfree, не отвлекаясь от вождения. Есть несколько способов подключения к магнитоле — самыми распространёнными являются Bluetooth, USB и AUX.
Подключение к автомагнитоле через Bluetooth
Главное требование — наличие поддержки Bluetooth в телефоне и головном устройстве. Необходимо, чтобы оба приспособления имели одинаковый набор протоколов (в т. ч. A2DP). Поддержка этой технологии имеется в большинстве современных магнитол. А вот в старых смартфонах часто нет возможности обеспечить потоковое воспроизведение. Ознакомьтесь с документацией, чтобы узнать, имеется ли поддержка A2DP.
Примерно так выглядит поиск телефона или аналогичного устройства через Bluetooth на большинстве магнитол
Если ваш магнитофон не поддерживает блютуз, это тоже не проблема. Нужно купить Bluetooth-dongle («донгл», адаптер), который подключается к автомагнитоле через Mini Jack или другой разъем. Кстати, посредством «блютус» можно подключить к головному устройству не только смартфон или планшет, но и практически любую другую технику — например, ноутбук или плеер.
Осуществить соединение можно двумя способами.
- С помощью телефона. Перейдите в настройки блютуз на телефоне и запустите сканирование. Техника автоматически обнаружит все возможные соединения в определённом радиусе. Обычно название нужного вам подключения — это марка магнитолы или «донгла». Нажмите на него и подтвердите соединение. На экране магнитофона тоже появится требование подтвердить запрос. Выполните это. Всё, работа закончена!
- С помощью магнитолы. Этот вариант несколько более сложен. Сначала включите в параметрах мобильника видимость для других устройств. Потом нужно войти в настройки головного устройства и найти там пункт Bluetooth. Перейдите в его настройки и выберите функцию «Поиск» или «Сканирование» (в разных моделях название может различаться). Автомагнитола найдёт гаджет и предложит отправить запрос. Подтвердите его на обоих приспособлениях. Готово! Связь налажена.
Видео: соединение через Bluetooth
Сопряжение телефона и магнитолы по USB
Универсальный способ. Годится для практически всех телефонов и магнитол, кроме самых старых. Нужно найти USB-порт на головном устройстве (в новых моделях он расположен на передней панели). Также вам понадобится USB-кабель. Его легко узнать: на одной стороне находится штекер для подключения по USB, на другой — для соединения с телефоном.

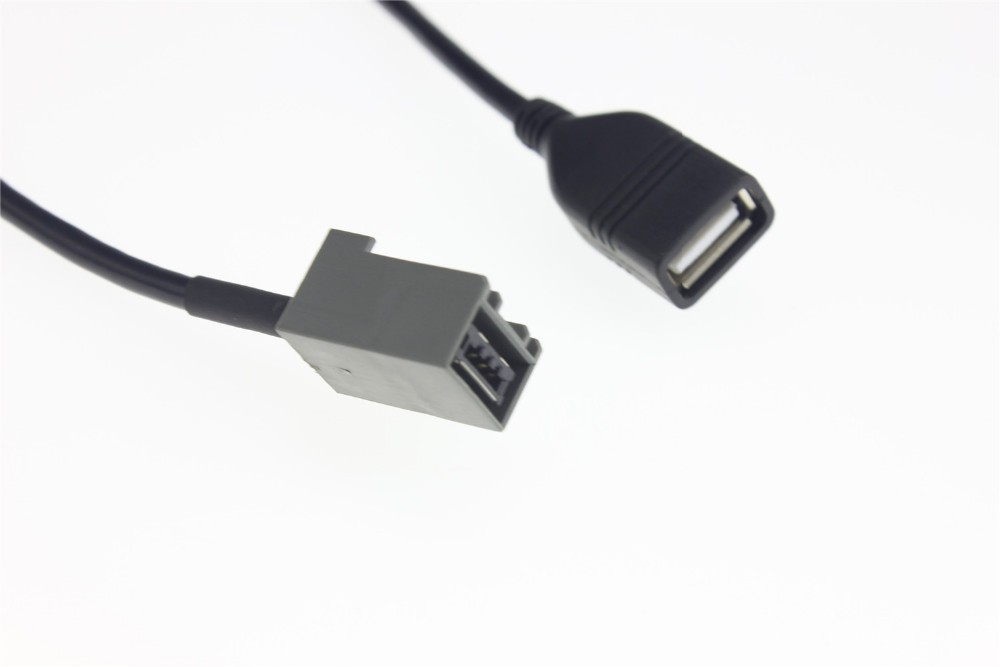

Классический USB-кабель. С одной стороны находится порт для соединения с магнитолой, с другой — для подключения к смартфону
Подключите кабель к обоим устройствам. После этого зайдите в настройки телефона, найдите там пункт «USB-подключение» (название может меняться в зависимости от модели техники) и выберите подпункт «Передача данных». Готово! Теперь магнитола может использовать встроенную память и карту памяти телефона в качестве носителей информации. Для управления в таком случае используется само головное устройство.
В новых автомагнитолах можно управлять воспроизведением и с той, и с другой техники. Например, можно включить музыку прямо на смартфоне, а головное устройство будет использоваться в качестве усилителя. Нередко такой вариант удобнее, поскольку не надо переключать композиции, а можно сразу выбрать ту, что вам нужна.
У подключения через кабель USB есть достоинство — в процессе телефон будет заряжаться (правда не так быстро, как от обычной розетки). Недостаток этого способа — наличие самого шнура, который занимает место и может за что-нибудь зацепиться.
Соединение через AUX
Разъем AUX — один из первых, что появились в автомобильных магнитолах. Схожие порты имелись ещё в кассетных магнитофонах. Для соединения со смартфоном используется порт 3,5 мм, который обычно применяется для подключения наушников. Нужен только шнур, на обеих сторонах которого расположены штекеры 3,5 мм.
Экран выбора способа подключения носителя на современном головном устройстве
Никаких дополнительных усилий не надо — вы просто вставляете штекеры в телефон и магнитолу. Не придётся ничего настраивать. Однако есть и недостатки. Невозможно управлять воспроизведением с головного устройства. Автомагнитола будет использоваться в качестве усилителя, так что из её регулировок будет доступна только настройка громкости.
Как подключить через AUX: видео о подробностях
Дополнительные проблемы — наличие неудобного шнура и постепенная разрядка телефона (через AUX он не заряжается).
Распространённые проблемы в ходе работ
Проблема | Симптомы | Причины | Решение |
Магнитола «не видит» смартфон при подключении через AUX | В углу экрана телефона на секунду появляется значок наушников, который затем пропадает; звук воспроизводится только через динамики портативной техники; музыка звучит и из телефона, и из колонок магнитолы. | Техника неправильно определяет, что именно к ней подключено. | специальные приложения, вроде SoundAbout, которые дают возможность выбирать «направление» звука на кабель или наушники. Также можно купить двойник Jack 3.5 мм. Одно из его гнёзд соединяется со смартфоном, второе — с аудиоустройством. Правда, при этом снизится громкость. |
Смартфон «не видит» магнитолу через Bluetooth | Bluetooth на обоих устройствах включён, но телефон не может найти аудиоустройство. | Скорей всего, проблема в настройках. Возможно, в одном из приспособлений используется устаревший протокол Bluetooth. | проверьте протоколы. Изучите настройки. Обязательно включите пункт «Доступен всем». В ряде случаев помогает обновление прошивки головного устройства. Экзотический вариант, который можно использовать владельцам некоторых магнитол JWC — на 30 минут снять клемму с аккумулятора, затем снова подключить её. |
Нет контакта по USB | При подключении через USB-порт ничего не происходит, или смартфон заряжается, но магнитола его «не видит». | Почти всегда проблема в повреждённом кабеле или сломанном порте. Также возможно, что вы не включили на смартфоне функцию «Передача данных». | Попробуйте другой кабель. Если с ним все в порядке, перейдите в настройки USB на телефоне и проверьте, разрешено ли соединение. |
Помните — при соединении телефона с головным устройством не должно возникать проблем! Это простая и быстрая процедура! Если подключение не удалось, скорее всего, дело в настройках.
Сегодня мы поговорим про способы подключения мобильного телефона, айфона и других устройств к автомагнитоле. Будут рассмотрены такие популярные методы как USB, Bluetooth, AUX и другие.
Музыка в салоне авто – одно из самых распространенных средств, увеличивающих комфортабельность. Сейчас, наверно, уже и не встретишь машину, у которой отсутствует и пара динамиков.
Все автопроизводители на данный момент свои модели комплектуют штатными аудиосистемами, или хотя бы проводят аудиоподготовку, предоставляя уже самому автовладельцу выбор установки магнитолы.
Но в этом скрывается одна проблема – технологии постоянно совершенствуются, носители музыки – меняются. К примеру, всего 15 лет назад магнитолы, читающие CD-диски были самыми современными, а сейчас они безнадежно устарели и уступили место устройствам, способными считывать музыкальные файлы с разного рода карт памяти и других носителей, одним из которых является мобильный телефон или смартфон.
И если магнитола для авто приобреталась отдельно и устанавливалась самостоятельно, то еще можно периодически менять ее на более современную модель, способную считывать музыку с разных носителей, то со штатными аудиосистемами так уже не получиться.
Зато всегда есть возможность подключить тот же смартфон или другой носитель медиа файлов и наслаждаться любимой музыкой. Об этом мы и поговорим дальше.
Способы подключения
Сейчас придумано много способов, как соединить мобильный телефон с магнитолой авто. При этом последняя выступает лишь в качестве усилителя звука.
В целом такое соединение очень удобно и позволяет даже на старом кассетном автомобильном магнитофоне слушать любимую музыку, которая есть у каждого меломана на смартфоне, причем не внося каких-либо конструктивных изменений в магнитолу.
Ниже рассмотрим, какие самые популярные способы используются для соединения мобильного телефона или того же MP-3 плеера к аудиосистеме. Все они разные и зависят в основном от конструктивных особенностей самих магнитол.
Подключаем через USB.
Итак, один из самых распространенных методов – это использование USB-разъема. Ни одна современная магнитола уже не выпускается без стандартного USB-выхода на панели.
Такой выход позволяет использовать в качестве носителя музыки обычную компьютерную флеш-карту. Но к нему можно запросто и подключить мобильный телефон через шнур подключения к компьютеру.
Такой шнур на одном конце имеет стандартный USB-штекер, а с другой – выход для подключения к смартфону.
Простые магнитолы не способны интегрироваться с телефоном, и в таком случае последний выступает только как носитель информации, то есть в качестве обычной флешки.
Для воспроизведения музыки достаточно подключить шнур к смартфону и к выходу магнитолы, а после в настройках телефона в пункте «USB-подключение» выбрать «Передача данных», после чего магнитола сможет считывать все музыкальные файлы. При этом управление музыкальными файлами будет осуществляться только с магнитолы.
Более современные магнитолы интегрируются с телефоном, позволяя управлять музыкой с обоих устройств. При этом возможен запуск приложений на смартфоне, к примеру, какой-то особый проигрыватель, и в таком случае будет выступать как обычный усилитель.
Подключение через USB-шнур – вполне удобное, оно позволяет управлять файлами непосредственно с магнитолы, к тому же многие смартфоны при таком соединении подзаряжаются, хоть и не так быстро, как от обычного зарядного устройства. И все же получается двойная выгода – и музыка звучит, и телефон хотя бы не разряжается от этого.
А недостатком такого соединения является наличие самого шнура, который придется протянуть к месту расположения телефона. Причем если шнур короткий, то придется каждый раз при звонке отсоединять шнур.
Через AUX.
Второй метод подключения смартфона к автомобильному магнитофону – через выход AUX.
Это, пожалуй, один из самых первых способов соединения магнитолы со сторонними носителями. Такие выходы имелись еще на кассетных авто проигрывателях, позволяя к ним подключать другие устройства.
Такой выход на панели магнитолы – это не что иное, как обычный круглый разъем на 3,5 мм, который на телефонах используется для подключения наушников. Так вот, в продаже свободно можно купить шнур, на концах которого установлены штекера на 3,5 мм.
И подключение такого шнура довольно простое – вставляем штекеры в смартфон и магнитолу, и можно слушать музыку. Но при таком подключении придется использовать проигрыватель телефона, и управлять музыкой тоже через него.
Магнитола в таком случае выступает только как усилитель, и ею можно будет регулировать только уровень громкости.
Это, пожалуй, самый простой способ соединения двух устройств. Недостатками же его являются все то же наличие шнура, неудобство управления, поскольку для переключения трека придется тянуться к телефону, а также неизбежная разрядка батареи.
Посредством Bluetooth.
Один из самых последних методов соединения между собой магнитолы и смартфона – это использование беспроводной связи Bluetooth.
Стоит отметить, что далеко не все автомобильные проигрывающие устройства поддерживают данный способ, он доступен по большей части только для мультимедийных систем с сенсорным дисплеем.
Поскольку соединение беспроводное, то никаких шнуров не понадобиться. Достаточно включить Bluetooth на смартфоне и мультимедийной системе, после чего произвести их сопряжение.
При этом происходит полная интеграция между устройствами, после чего смартфон можно положить и больше его не трогать. Управление файлами при этом будет осуществляться магнитолой.
Bluetooth – один из самых удобных способов подключить телефон к проигрывателю авто. При этом магнитола способна будет не только считывать музыку, но еще и видеофайлы.
Недостатком же Bluetooth является то, что далеко не все магнитолы поддерживают данное соединение, к тому же автоустройства могут не соединяться с некоторыми моделями телефоном.
При воспроизведении файлов больших размеров возможно «подвисание», но это все зависит от модулей Bluetooth в устройствах. И, естественно, такое соединение тоже будет расходовать заряд телефона.
Трансмиттеры
Последний способ – это использование всевозможных трансмиттеров, или, попросту говоря, – передатчиков. Видов их – большое количество и ниже рассмотрим только пару из них.
FM-трансмиттер к мобильным телефонам.
Интересным представителем таких устройств является FM-трансмиттер. Суть его работы очень проста – он получает данные от телефона, преобразует их в волны FM-диапазона, а радиоприемник автомагнитолы их получает.
На деле все выглядит так: трансмиттер – небольшое устройство, которое подключается в разъем 3,5 мм телефона.
На смартфоне включается плеер, а на передатчике устанавливается волна для передачи данных.
Остается только на автопроигрывателе включить радиоприемник и найти выбранную FM-волну, чтобы из динамиков машины зазвучала музыка с телефона.
Интересным фактом является то, что некоторые модели мобильных телефонов оснащались встроенными FM-трансмиттерами, но их немного.
Такое подключение удобно тем, что никаких проводов особо не нужно, разве только шнур для подзарядки передатчика. Работать он может вообще с любой магнитолой без каких-либо дополнительных выводов (USB, AUX), главное, чтобы она была оснащена радиоприемником.
К недостаткам же передатчика можно отнести слабое качество звучания (слышны радиопомехи), особенно если устройство дешевое. При этом управление музыкой осуществляется только со смартфона.
Существуют и обычные FM-трансмиттер (модуляторы) с помощью которых можно на прямую слушать музыку в USB носителя.
Часто их путают с описанными выше устройствами.
Bluetooth-трансмиттер.
Еще один вид таких устройств – Bluetooth-трансмиттер.
Для его подключения потребуется AUX-вывод на магнитоле, поскольку передатчик подключается к ней. А далее все просто, на смартфоне включается плеер и устанавливается передача музыки на Bluetooth-гарнитуру, которой и выступает трансмиттер.
Некоторые модели таких устройств позволяют даже вести переговоры, для этого в их конструкции имеются микрофоны. Но поскольку качество приема у них обычно слабое, то не рекомендуется пользоваться трансмиттерами для разговоров.
Передача звука у Bluetooth-устройств выше, чем у FM-передатчиков, но и батарею телефона они сажают быстрее. К тому же управление музыкой опять же ведется только с телефона, а магнитола должна быть оснащена AUX-выводом.
Для того, чтобы не разряжался телефон можно приобрести специальных тройник в прикуриватель с разъемом для подзарядки телефона.
Эмуляторы
Напоследок рассмотрим еще один тип устройств, который могут использоваться с автомобильными магнитолами – эмуляторами.
Здесь стоит отметить, что эмулятор предназначен для использования съемных носителей на штатных аудиосистемах.
Чтобы было понятнее, на многих авто, к примеру, той же Toyota Corolla начала 2000-х годов устанавливались системы, считывающие музыку только с CD-дисков, при этом других выходов (AUX, USB) у них нет.
В таком случае остается только либо использовать FM-трансмиттер, либо же установить эмулятор, который станет универсальным средством.
Дело в том, что на этом устройстве обычно имеются выводы USB и AUX, позволяя слушать музыку как с флеш-накопителей, так и подключать к нему смартфон или MP-3-плеер.
Теперь непосредственно по самому подключению эмулятора к штатной магнитоле авто. Для примера возьмем уже упомянутую Toyota Corolla.
На передней панели проигрывателя никаких выходов нет, а вот сзади имеется вывод Iso для подключения внешнего чейнджера, он и будет использоваться.
В комплекте с эмулятором идет шнур, на одном конце которого расположен штекер Iso, а с другой – для подключения эмулятора.
Поэтому, чтобы провести подключение, придется извлекать магнитолу, и подсоединять к ней шнур. После этого остается только вывести второй конец провода в удобное место и соединить его с эмулятором.
Если будет использоваться компьютерный флеш-накопитель, то управление музыкой будет производиться с магнитолы. Если подключить телефон через USB-шнур, переключать музыкальные файлы тоже можно с автопроигрывателя, поскольку смартфон будет работать в режиме «Передачи данных». А вот при использовании AUX-выхода придется уже все делать с телефона.
В общем, способов подсоединить телефон к автомагнитоле – большое количество. Но лучше выбирать такой из них, который в меньшей степени будет отвлекать водителя от дорожной ситуации.
Управляющий провод на магнитоле — ProDemio.ru
Автор admin На чтение 16 мин Просмотров 143 Опубликовано
Содержимое
- Оранжевый провод
- Желтый провод
- Желтый и красный провод
- Синий провод
- Сине-белый провод
- Розовый провод
- Подключение магнитолы
- Размеры
- Переходник для магнитолы
- Подключение магнитолы самостоятельно (без переходника)
- Входы в магнитолу
- Выходы магнитолы
- Различные варианты схемных и буквенных обозначений магнитол различных марок
- Акустическая группа:
- Разъём питания:
- Другие возможные контакты:
- Подключить магнитолу в машине качественно. Рекомендации:
Для переключения акустического оборудования головы используются жгуты кабелей, обшитые изоляцией различных оттенков. Цветовая кодировка проводов магнитолы позволяет правильно подключить плеер и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и проводке автомобиля.
Оранжевый провод
Оранжевый провод предназначен для изменения интенсивности подсветки дисплея вместе с сигнальными лампами элементов, расположенных на панели приборов. Кабель должен быть подключен к плюсовой клемме регулировочного потенциометра или к гнезду подсветки штатной розетки или прикуривателя. На некоторых автомобилях предусмотрено автоматическое затемнение при включении габаритных огней или фар. Если пользователь не планирует пользоваться функцией, кабель от магнитолы скручивается и аккуратно фиксируется на проводке или вилке.
На некоторых магнитолах кабель имеет обозначение больной или ламповый, цвет изоляции в этом случае произвольный. Можно использовать 2 отдельных кабеля, обеспечивающих отрицательную и положительную мощность. В этом случае отрицательный вывод не подключен к кузову.
Желтый провод
Желтый провод имеет большее сечение жилы и утолщенную изоляцию, предназначен для коммутации основного блока с аккумулятором, питание осуществляется в постоянном режиме. Благодаря большему диаметру обеспечивается электропитание без риска перегрева элемента. Для защиты оборудования от коротких замыканий в цепи присутствует штатный плавкий предохранитель. Устройство находится в розетке на задней панели магнитолы, номинал зависит от мощности встроенного усилителя.
При использовании отдельного провода, ведущего к положительной клемме аккумулятора, рекомендуется дополнительно защитить цепь. Предохранитель установлен в отдельном корпусе на расстоянии 300-400 мм от вывода аккумуляторной батареи. Кабель прокладывается по штатной разводке; пластиковые зажимы используются для соединения кабелей в одну линию. Стандартные отверстия в капоте автомобиля используются для доступа в салон.
Желтый и красный провод
Желтый и красный провода отвечают за положительный источник питания. Разница между красным проводом (имеющим большее сечение) заключается в том, как он проходит через замок зажигания. Когда ключ повернут в положение ACC, подается положительный сигнал 12 В для обеспечения работы устройства. Допускается прямое подключение кабеля к плюсовому полюсу АКБ, но в этом случае магнитола остается активной и способствует ускоренной разрядке АКБ.
Изолированный красный провод обеспечивает сохранение настроек основного блока при выключении зажигания. При некорректном подключении параметры плеера сбрасываются, которые необходимо заново настраивать после каждого запуска силового агрегата автомобиля. Для подключения к отрицательному полюсу аккумулятора (корпусу) используется провод, покрытый черной изоляцией. Кабель подводится к ближайшему болту заземления, приваренному к корпусу. Крепление осуществляется с помощью хомута, который затягивается шестигранной гайкой.
Синий провод
Синий провод подает управляющий сигнал на антенный усилитель или электропривод, который выталкивает штырь приемника сигнала из полости крыла. Если автомобиль не оборудован таким оборудованием, кабель тщательно скручивают и изолируют. Цвет проводов на электроприводе антенны зависит от версии автомобиля.
Кроме того, синяя изоляция используется для защиты кабеля, необходимого для управления внешним усилителем. Похожая цветовая гамма используется на головных устройствах Sony. При активации плеера по «удаленному» кабелю посылается управляющий импульс, который обеспечивает начало работы внешнего усилителя и акустики. После выключения двигателя и прерывания работы радио усилитель также автоматически обесточивается, обеспечивая поддержание заряда аккумуляторной батареи автомобиля.
Сине-белый провод
Синий и белый цвета изоляции используются для маркировки провода, используемого для управления внешним слаботочным оборудованием. Положительный сигнал на кабеле появляется только после включения головной акустики. Допустимый ток, передаваемый по кабелю, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, находящихся внутри плеера. Если пользователь намерен сменить мощное оборудование, необходимо ввести в схему реле разряда.
Розовый провод
В комплекте кабелей для автомобильной стереосистемы может быть кабель, покрытый розовым защитным слоем. Элемент используется на головных устройствах, способных воспроизводить видео. Используется для подключения внешней камеры заднего вида, обеспечивающей передачу сигнала. При использовании этого типа оборудования требуется совместимость сигналов, иначе дисплей будет перевернут.
Для подачи питания на камеру используется обратный кабель, позволяющий передавать сигнал при использовании заднего хода. Кабель подключается к цепям питания фонарей заднего хода. При использовании штатных парктроников к разъему контроллера можно подключить кабель.
возможно использование в конструкции основного блока дополнительной жгута, обеспечивающего уменьшение громкости звука при включении задней передачи. Тот же кабель, покрытый желто-черным изолятором, должен отключать передачу при поступлении телефонного звонка. Если в автомобиле нет сотовой связи, кабель не используется.
В комплекте также 8 кабелей для подключения тыловых и передних динамиков. При использовании компонентной акустики необходимо подключить элементы к общему каналу, контролируя импеданс и мощность. Все отрицательные выходы катушек динамиков должны быть выведены на соответствующие разъемы усилителя.
Не допускается соединение опор в одну линию и замыкание узлов на кузов.
Для установки сабвуферов используется отдельный кабель. На некоторых автомобилях сабвуфер представляет собой штатное устройство, расположенное в нише запасного колеса или во внутренней полости его привода. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели автомобиля.
На основном блоке есть плоский кабель, предназначенный для передачи информации на дисплей, который выводится в отдельный карман на приборной панели. Электропроводка состоит из большого количества проводов, покрытых белой и серой изоляцией. Благодаря защитному слою гарантируется прочность изделия. Плоский кабель фиксируется специальными зажимами, обеспечивающими надежную защиту от прикосновения и влаги.
Некоторые головные устройства Pioneer имеют дополнительный кабель для подключения системы безопасности. Кабель подключается к вилке, точка подключения обозначена как Тревога. Использование цифровой шины CAN или шины CAN K-Line в автомобиле требует подключения цепи и радио. Для этого используются отдельные кабели, которые подводятся к общему патч-разъему.
Подключение магнитолы
Вопрос, как самостоятельно подключить магнитолу, сегодня актуален. Есть комплекты автомобилей без предустановленной магнитолы, возможно, вам потребуется ее замена из-за неисправности или, может быть, вы захотите установить магнитолу получше.
Размеры
Есть два основных форм-фактора для магнитолы, это 1-DIN и 2-DIN (DIN (сокращенно) – German Deutsches Institut für Normung eV – Немецкий институт стандартизации).
Глубина не нормируется, но обычно составляет 160 мм для обоих вариантов.
На сегодняшний день заменить магнитолу 1-DIN на 2-DIN и наоборот несложно, этому способствует наличие огромного количества переходных рамок, спасибо нашим китайским братьям!
Переходник для магнитолы
Самый простой, безопасный и точный способ подключения магнитолы – использование переходника.
Разъем ISO – это международный стандарт для современных автомобильных ресиверов.
Вводный соединитель ISO-001 (вилка»)
Вводный разъем ISO-002 (розетка»)
Скорее всего, разъем Intro ISO-001 («папа») будет выступать изнутри панели вашего автомобиля, его аналог – разъем Intro ISO-002 («мама»), который будет с одного конца адаптера, от с другой стороны должен быть подходящий разъем для вашей магнитолы.
Если у вас нет вилки ISO-001 и в вашем распоряжении только связка кабелей, мы рекомендуем вам разобраться и установить ее, что значительно облегчит вашу работу в будущем с возможной заменой или разборкой приемника.
Распиновка переходника ISO
Подключение магнитолы самостоятельно (без переходника)
Переходника нет или использовать нет желания, поэтому подробно на распиновке. 99% производителей придерживаются стандартных цветов кабелей и способов их использования.
Входы в магнитолу
- Желтый провод (BAT) – при постоянном +, независимо от положения переключателя зажигания, напрямую к АКБ через предохранитель 10-20А.
- Красный провод (ACC) – к клемме выключателя зажигания, где появляется + при повороте ключа зажигания. На многих машинах в блоке уже есть отдельная резьба. Вам просто нужно его найти (просто тестером или контрольной лампочкой). Также его можно подключить к любой клемме, на которой появляется +12 при включении зажигания.
- Черный провод – минус или земля, что то же самое. Подключается к корпусу хорошим контактом (есть постоянный минус) или минусом батареи.
- Синий / бело-синий (REM) провод – это провод управления, который при включении магнитолы автоматически включает автомобильный усилитель или активную антенну.
- Автомобильная стереосистема (или вариант) оранжевый провод (ILL) – подключается к выводу переключателя света или любому другому выводу, на котором появляется +12 при включении габаритных огней или фар.
- Желто-черный (варианты) провод (MUTE) – это удаленное отключение или отключение звука. Подключается к соответствующему кабелю автомобильной громкой связи. Если комплект отсутствует, никуда его не подключайте. Эта опция никак не влияет на работоспособность магнитолы и качество работы.
Выходы магнитолы
Выходы – это в основном акустические кабели к динамикам. У них есть подходящие цвета. К каждой цветовой паре подключен определенный динамик:
Пара белых кабелей – передний левый динамик;
Серая пара – передний правый динамик;
Зеленая пара – левый задний динамик;
Фиолетовая пара – задний правый динамик.
Каждая пара акустических кабелей состоит из однотонного кабеля и кабеля с черной полосой. Минус обозначается черной полосой.
Следите за правильным подключением кабелей колонок, иначе при несоблюдении цветовой схемы регулировка баланса не будет работать должным образом, а при несоблюдении полярности колонки будут звучать в противофазе, это проявится в виде диффузного звука.
Схема подключения радио
Дополнительно магнитола может иметь линейные выходы для передачи аудиосигнала на усилитель.
Различные варианты схемных и буквенных обозначений магнитол различных марок
Акустическая группа:
- R = правый динамик.
- L = левый динамик.
- FR +, FR- или RF +, RF- = Фронтальный динамик – правый (соответственно более-менее).
- FL +, FL- или LF +, LF- = Передний динамик – левый (соответственно более-менее).
- RR +, RR- = Задний динамик – правый (соответственно более-менее).
- LR +, LR- или RL +, RL- = Задний динамик – левый (соответственно более-менее).
- GND SP = Общий кабель динамика.
Разъём питания:
- B + или BAT, или K30, или Bup +, или B / Up, или B-UP, или MEM +12 = с питанием от батареи (плюс)
- GND или ЗАЗЕМЛЕНИЕ или K31 или только обозначено меньше = Общий провод (земля) без аккумулятора.
- A + или ACC, или KL 15, или SK, или S-kont, или SAFE, или SWA = +12 от замка зажигания.
- N / C on / co N / A = Нет контакта (физически контакт есть, но он нигде не подключен).
- ILL или LAMP или обозначение солнца, или 15b, или Lume, или iLLUM, или K1.58b = Освещение панели. На контакт подается напряжение +12 В при включенных габаритных огнях. Некоторые радиостанции имеют два провода, -iLL + и iLL-, отрицательный провод гальванически изолирован от земли.
- Ant или ANT + или AutoAnt или P.ANT = После включения радио с этого контакта подается напряжение +12 В для управления выдвижной антенной, если она явно присутствует.
- MUTE, или Mut, или mu, или изображение заблокированного динамика, или TEL, или TELMUTE = Вход для отключения звука при получении телефонного звонка или других действий (например, реверсирования).
Другие возможные контакты:
Amp = вывод управления включением внешнего усилителя
DATA IN = ввод данных
DATA OUT = Вывод данных
Линейный выход = Линейный выход
REM или REMOTE CONTROL = управляющее напряжение (усилитель, активная антенна)
ACP +, ACP— = Автобусные линии
CAN-L = линия шины CAN
CAN-H = линия шины CAN
K-BUS = двунаправленная последовательная шина (K-линия)
SHIELD = Соединение с экранированной проволочной оплеткой.
AUDIO COM или R COM, L COM = общий (земля) входа или выхода предусилителя
CD-IN L +, CD-IN L-, CD-IN R +, CD-IN R- = балансные линейные аудиовходы для загрузчика
SW + B = коммутируемая мощность + батарея B.
SEC IN = Вторая запись
DIMMER = изменить яркость дисплея
ALARM = Подключение контактов сигнализации магнитолы для выполнения функций безопасности автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Связь по шине с дисплеем автомобиля.
LINE OUT, LINE IN = линейный выход и вход соответственно.
D2B +, D2B- = Оптическое подключение аудиосистемы
Подключить магнитолу в машине качественно. Рекомендации:
Если мы рассматриваем магнитолу для создания хорошей неординарной звуковой системы и получения отличных басов, то нам необходимо знать, как правильно подключить магнитолу. Это очень важно, так как влияет на качество звука.
- Рекомендуется подавать питание по отдельной проводке напрямую от аккумулятора к магнитоле, как положительной, так и отрицательной.
- Диаметр жгута питания должен быть как минимум в полтора-два раза толще радиоразъема. Провод должен быть медным.
- обязательно установить предохранитель на плюсовом проводе, соответствующем сечению, на расстоянии не более 15 см от клеммы аккумулятора.
- При включении магнитолы используются красный и желтый провода. Желтый – для питания памяти, красный – для выключения радио и предполагает наличие выхода для замка зажигания. Это значит, что после выключения зажигания автомагнитола также отключится автоматически. Не рекомендуем вариант с параллельным подключением желтого и красного проводов, чтобы радио выключалось только при нажатии кнопки на радиопанели. Рано или поздно вы можете забыть выключить и тогда ваша батарея пострадает.
Читайте также:
желтый + с аккумулятором, красный + с выключателем питания оранжевый – к размеру панели / подсветке (выключение подсветки радио), синий – к антенному усилителю, если есть
Следовательно, это деталь, соответствующая разъему, который у вас есть на магнитоле, вам нужно будет ее приобрести. Так что все очень просто: как правило, провода на этом аналоге уже промаркированы – на изоляции написано, что это за провод и куда его подключать. Левая половина разъема на рисунке – это выходы на динамики. Они скажут что-то вроде Front Left Positive, Front Left Negative и т.д. Лево-правое, как ни странно, лево-правое, передне-заднее – передне-заднее. Лучше найти именно такую колодку, особенно если нет отдельного усилителя и колонки подключены напрямую к магнитоле.
Положительно-отрицательно – важно подключить их одинаково ко всем динамикам. Нити швеллера имеют одинаковый цвет, только одна из ниток сплошная, другая полосатая. То есть нужно подключить, например, все сплошные к клеммам левого динамика, все полосатые к правым. Если его перемешать, то ничего не сгорит, но звук будет хуже, потому что динамики будут работать в противофазе, если правильно подключить, будет какая-то сцена.
Далее идет правая половина разъема. Здесь все, что связано с питанием и управлением, у меня будет хорошая репутация.
Черный провод. Большой и большой. Масса. Нет комментариев. Желтая нить. Тоже большой и толстый. Основная еда. Его необходимо постоянно подключать к аккумулятору, отсюда запитывается магнитола и ее память. Отключение желтого провода приведет к сбросу всех настроек.
Теперь о том, куда их зацепить. В случае, если вы цепляетесь за прикуриватель или где-нибудь еще за существующую проводку, не удивляйтесь позже, что «магнитола мерцает и выключается, когда я выключаю ее вслух», потому что вы подключаете ее, и вы просто получаете такую мусор. Посмотрите на шнуры питания – они неслучайно толще, чем другие в блоке. Также посмотрите радиовзрыватель – 10А, не меньше. При пиковых нагрузках, особенно если он работает на своих динамиках а не на усилителе – сильно жрет и если провод тонкий, не хватает тока и падает напряжение, магнитола не дает динамикам необходимую мощность, в сам по себе не хватает мощности, динамики шипят, магнитола пытается выключиться, фигня короче полная.
Итак: в идеале вы берете провод сечением не меньше, чем на колодке, в идеале в полтора-два раза толще, и накидываете его прямо от аккумулятора на желтый провод. Обязательно вешайте предохранитель рядом с аккумулятором, номинал в полтора-два раза выше, чем у магнитолы (т.е. 15-30А). Если лень вытаскивать трос из-под капота, держитесь за замок зажигания.
Было подключено питание. Дальше.
Красная нить. ACC. Менеджер. Радио включится только при наличии на этом проводе +12 В. Сделано для буржуйских замков зажигания, где есть положение АСС: все электрические компоненты включены, а зажигание нет. В таврических замках такого положения нет, поэтому в принципе эту резьбу можно смело вкручивать параллельно желтой. Однако есть один нюанс: в некоторых магнитолах при подаче питания на АСС включаются выходные каскады усилителей и увеличивается потребляемый магнитолой ток. Вы можете очень быстро уронить аккумулятор. Есть такая штука в вашей конкретной магнитоле – ХЗ, убедился сделав развязку на два диода.
То же самое и с заземляющим проводом. Он тоже не может никуда цепляться.
Подключение следующих проводов не является обязательным, некоторые могут вообще отсутствовать.
Синие, сине-белые полосы – ANT и REMOTE. Управляющие сигналы для внешнего усилителя и выдвижной электрической антенны. При включенном радио на них появляется +12. Если у вас нет усилителя и выдвижной антенны, оберните концы кабелей изолентой и не касайтесь их. Один из проводов можно использовать для управления АСС, чтобы не прикручивать к блоку питания. Возьмите два диода на ток больше 300 мА, скрутите катоды и подключите туда красный провод. К одному аноду подключаете один из синих проводов, ко второму – провод от замка зажигания, тот, на котором появляется +12 при включении зажигания. Соответственно, чтобы включить магнитолу, включите зажигание, включите магнитолу и тогда магнитола будет работать вне зависимости от того, включено зажигание или нет.
Схема такого подключения здесь:
Апельсин. ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ. Подключается к габаритным огням. При включении габаритов некоторые магнитолы могут тускнуть подсветку панели или включать подсветку панели, если магнитола выключена, а габариты включены. Это для удобства, чтобы в темноте магнитола не отвлекала ярким светом и была видна в темноте.
Желто-черная полоска. НЕМОЙ. При подключении масс сюда отключается звук. Предназначен для сопряжения радиоприемника с мобильным автомобильным комплектом. Он подключается к соответствующему выходу автомобильного комплекта. Если такого нет – изолировать и забыть или подключить землю через кнопку на приборной панели, очень удобно выключить звук, например, при повторном звонке мобильного телефона.
1. Отсоедините аккумулятор. Это может прозвучать забавно, но точно не повредит.
2. Используем переходник под конкретную машину. Самое простое решение.
3. Переходника нет или желания его использовать, поэтому подробно о проводах. Сразу скажу, что 99% производителей придерживаются в этом вопросе стандартной номенклатуры, цветов ниток и их назначения.
– желтый провод (BAT) – при + постоянном, независимо от положения переключателя зажигания;
– Красный провод (ACC) – к клемме замка зажигания, на котором появляется + при повороте ключа зажигания, на многих иномарках уже есть отдельный провод в замке. Вам просто нужно его найти (вам всегда поможет тестер). Или, в случае затруднения, на любую клемму, где появляется + при включении зажигания.
– Черный провод – масса.
– Синий / белый – синий провод (REM) – подключение к активной антенне, конечно +. Кроме того, дистанционное включение усилителя, если последних больше двух-трех, необходимо использовать дополнительное реле (подойдет простое пятиконтактное, гламурные «особые» не запрещены).
– Оранжевый провод (или варианты) (ILL) – подключается к выводу переключателя света (к любому другому выводу, где появляется + при включении габаритных огней).
– Синий / белый – синий провод (REM) – подключение к активной антенне, конечно +. Кроме того, дистанционное включение усилителя, если последних больше двух-трех, необходимо использовать дополнительное реле (подойдет простое пятиконтактное, гламурные «особые» не запрещены).
– Желто-черный провод (варианты) (MUTE) – подключается к соответствующему проводу автомобиля комплекта громкой связи. Не получится, без последнего будет работать. Если комплект отсутствует, никуда его не подключайте.
Забытые аудиоформаты: Проводная запись
Проводной для звука —
От шпионажа до домашней записи, яркая жизнь самого долго используемого аудионосителя.
Фил Стронгман —
Увеличить
Gregory F. Maxwell/Wikimedia Commons
Это странно, но факт: проводная запись — самый долгоживущий формат захвата в истории аудио, который проложил путь к катушечным лентам и множеству других — даже хотя большинство людей сегодня, включая некоторых технарей, едва слышали об этом.
Изобретенная еще в 1898 году и запатентованная двумя годами позже, проводная запись каким-то образом все еще имела ограниченное применение вплоть до начала 1970-х годов, в то время как ракеты ежегодно доставляли людей на Луну. Вслед за этим винил с его 67-летним возрастом и компакт-диск с 33-летним возрастом кажутся малолетками. За свою недолгую жизнь «прослушка» также нашла применение в Голливуде, помогла в шпионаже, помогла начать сбор цифровых данных и стала пионером в новом искусстве бутлегерства — простите, «домашней записи».
Проволока была долговечнее и в других отношениях — в то время как грампластинки из шеллака и винила держались всего несколько минут на каждой стороне, а первые коммерческие кассетные деки были не намного лучше, проволочный магнитофон мог записать более 60 минут записи. аудио.
Висит на телеграфе
Конечно, все началось не так. Самое раннее проводное устройство было изобретено в конце 19 века неким Вальдемаром Поулсеном, датско-американским изобретателем, который пятью годами позже разработал первый радиопередатчик непрерывного действия. Этот первый «телеграфон», как назвал его Поулсен, был несколько грубым, но у него были ключевые концептуальные элементы: металлическая проволока была натянута между катушками через записывающую головку, которая намагничивала проволоку в соответствии со звуковым сигналом, который она получала в момент времени. этот момент. Другими словами, он записал узнаваемый звук.
Увеличить / Магнитофон Вальдемара Поульсена, 1898 год, Промышленный музей Бреде, Дания.
Bitman/Wikimedia Commons
Американская телеграфная компания выпустила различные машины для диктовки, которые по качеству превосходили своих конкурентов из восковых цилиндров. И, в отличие от цилиндров, проволочные катушки можно было использовать и использовать снова и снова, и они могли записывать гораздо дольше. Продажи магнитофонов были стабильными, но не впечатляющими; это была не та машина, которую большинство малых предприятий могли себе позволить. С точки зрения качества ни проволока, ни восковой цилиндр не могли приблизиться к воспроизведению широкого динамического диапазона, необходимого для музыки. Таким образом, по мере того, как грампластинки из шеллака со скоростью вращения 78 об/мин медленно, но верно совершенствовались, музыкальным применениям проволоки все больше пренебрегали, хотя, как ни странно, они вернулись поздно.
Рекламное объявлениеНо позже, в 1930-х годах и снова во время Второй мировой войны, секретные службы нескольких стран использовали проводные записи, значительно ускоренные, для передачи по коротковолновому радио своим агентам в полевых условиях. Агенты будут стоять рядом, готовые «записать на пленку» эти передачи, уже зная точный темп их воспроизведения. Конечно, враг иногда мог расшифровать эти передачи, если бы у них было достаточно экспертов и записывающих устройств, с помощью которых можно было бы экспериментировать со скоростью, но их было достаточно сложно перевести, чтобы дать принимающим оперативникам по крайней мере день или два форы. Для чего-то срочного в течение многих лет это был самый простой способ передать то, что ваши агенты могли быстро понять, чего не могла понять оппозиция.
Увеличить / Немецкий проволочный магнитофон примерно 1950 года.
Hihiman/Wikimedia Commons
А затем, после Второй мировой войны, проволока, уже достигшая среднего возраста, наконец вступила в свой золотой век, десятилетие почти доминирования, потому что восковых цилиндров давно уже нет, а новые ранние кассетные деки были слишком дороги для всех, кроме богатых или лучших звукозаписывающих студий. Таким образом, американские производители Armor and Brush лицензировали десятков усовершенствованных проволочных станков в Северной Америке, Европе, Австралии и Японии. Они стали королями диктовки, а позже и семейных записей.
Одна миля в час
Большинство этих послевоенных проволочных станков работали со скоростью два фута или 24 дюйма в секунду (610 мм/с), так что для записи в среднем в течение часа потребуется катушка с проволокой, которая был 7200 футов в длину (2200 м). Это более мили в длину, на самом деле примерно 1,35 мили, но эту огромную длину можно было легко втиснуть в катушку шириной менее трех дюймов (76 мм), поскольку проволока, которая к тому времени была сделана из нержавеющей стали, была невероятно тонкой, с диаметром всего 0,005 дюйма (около 0,12 мм), что немного меньше среднего человеческого волоса.
Десятки тысяч проволочных магнитофонов были произведены и проданы в конце 1940-х и начале 50-х годов вместе с почти миллионом миль провода. Такое массовое производство и растущая доступность бывших в употреблении устройств быстро снизили цену до такой степени, что они перестали быть чисто диктофоном для дорогих офисов, а стали средством домашней записи, которое люди могли использовать и использовали для записывают свой голос, а также свою музыку и песни с радио, тем самым давая миру первый пример нелегальной домашней записи.
магнитопроводных записей | Школа музыки
Руководство, включающее историческую справку, подходы к
Передача и хранение и
Решения общих проблем
Гретхен Кинг (1998)
Предисловие
В этом руководстве я собрал введение и историю технологии записи с магнитного провода, описание общих проблем, связанных с ней, и «как сделать» инструкции по переносу записей с магнитного провода на современные носители. Эта информация будет полезна всем, кто хочет узнать больше об этом мертвом носителе.
В ходе своего исследования я нашел некоторую информацию об истории проводных записей, но очень мало информации о процессах, связанных с их передачей. Информация в этом руководстве основана на практическом опыте частных коллекционеров, библиотекарей и звукооператоров. Их сотрудничество было ценным на протяжении всего моего исследования, поэтому я очень благодарен им за то время, которое они потратили на ответы на мои вопросы.
Я хотел бы поблагодарить Дэвида Мортона за то, что он позволил мне включить составленную им хронологию истории магнитных проводных записей, а также за всю его помощь. Я также хотел бы выразить благодарность за помощь, оказанную мне Джоном Хауэллом, Джудит А. Грей и Джеральдом Д. Гибсоном из Библиотеки Конгресса, Майклом Билом, Джоном Гиббсом из Вашингтонского университета, Грэмом Ньютоном, Стигом Л. , Молнерид из Arivet for ljud och bild, Джим Линднер из VidiPax, Нил МакКристи, Барри Кауард из FAME, Альбрехт Хефнер из IASA и Архив традиционной музыки Университета Индианы. Я также хотел бы поблагодарить Лорел Серкомб, моего инструктора из Вашингтонского университета, за то, что она вдохновила меня на этот проект.
Содержание
Часть первая
Краткое введение в проводную запись . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Как работает проводная запись? — В чем разница между проволокой из нержавеющей стали и проволокой для записи из нержавеющей стали? — Для чего использовались проводные записи? — Каковы проводные записи по сравнению с другими форматами? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Часть вторая
Краткая история проводных регистраторов (ссылка на веб-сайт Дэвида Мортона). . . . . . . . . . . . . . . . . . . . . .
Часть третья
Передача проводных записей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Некоторые мысли о создании новой машины, адаптации магнитофона и акустической передаче — Подключение проволочного магнитофона к копировальной машине — Очистка головки — Регулировка — Заправка приемной катушки — Воспроизведение — Перемотка — Хранение — Передача . . . . . . . . . . . . . . . . . .
Часть четвертая
Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ржавчина — Сквозная печать — Разрывы — Спутывания — Запутывания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Библиография
Связанные ресурсы в Интернете
Часть первая: краткое введение в телеграфные записи
Вальдемар Поулсен (1869-1919 гг.42)
изобрел телеграфон в августе 1898 года
Как работает проводная запись?
Владемар Поульсен изобрел Telegraphone, первый проводной магнитофон с «натянутой фортепианной струной и примитивным электромагнитом, соединенным с микрофоном» (Jorgenson:1988:7). Пропустив электромагнит по проводу, когда он говорил в микрофон, Поулсен создал первую проводную запись. Все магнитные записи (будь то провод, лента или диск) основаны на одном и том же принципе. Когда магнитный материал проходит мимо записывающей головки, он намагничивается и остается намагниченным (Читайте 19).52:31).
В чем разница между проволокой из нержавеющей стали и записывающей проволокой из нержавеющей стали?
Компания Fidelitone, производитель магнитофонов, составила список различий между проводом, используемым для записи, и проводом, используемым для других целей (Читать: 1952: 185). Их сравнение приведено здесь:
1) Проволока для записи изготавливается только для целей записи, в то время как обычная проволока имеет множество применений.
2) Проволока для записи изготавливается из «прутков из отборного нержавеющего сплава» и не имеет физических или химических дефектов (там же). Обычная проволока изготавливается из «прутка из нержавеющей стали, который является «шахтным» и имеет присущие ему свойства» (там же).
3) В проводе для записи магнитные и электрические характеристики провода положительно контролируются, в отличие от обычного провода.
4) Проволока для записи выпускается для использования «непрофессионалами — теми, кто использует проволоку для записи в домах, школах, офисах и т. д.». (там же.). Обычная проволока производится для профессионального использования «мастерами, производящими катушки, пружины, часы, металлическую ткань и т. Д.». (там же.).
5) Методы испытаний различаются для каждого типа проволоки. Проволока для записи проверяется на удовлетворительную работу в режимах воспроизведения и записи, а обычная проволока проверяется на прочность и химические свойства.
6) Проволока для звукозаписи очищается на заключительном этапе производства, в то время как обычная проволока не очищается.
Для чего использовались телеграфные записи?
Армия Соединенных Штатов использовала проволочные записывающие устройства для развлечения и репортажей. Армия записывала воздушные бои и 13-дневную борьбу за Сайпан (Wilson 1950: Nos. 134, 136). Десантники зафиксировали десантную операцию на Бугенвиле (№ 139). Записи с проводов продавались для офисов в качестве диктофонов и автоответчиков, для делопроизводства, корреспонденции и для записи конференций (там же: № 9).8). Для дома их использование варьировалось от записи пластинок и радио до писем солдатам вдали от дома и писем солдат домой. Провода также использовались в витринах магазинов, витринах выставочных залов, для проверки голоса и для привлечения публики к будкам на торговых конференциях (№ 199). Проводные записи использовались в Ванкувере, Британская Колумбия, для уничтожения крыс (№ 338).
Каковы проводные записи по сравнению с другими форматами?
Этномузыковед начала этого века Карл Штумпф выразил искреннюю радость по поводу телеграфона Поульсена в своей статье «Tonsystem und Musik der Siamesen». Он считал, что телеграфон имеет «значительное преимущество перед фонографом в простоте эксплуатации, способности улавливать высокие и низкие частоты, четкости и увеличенной продолжительности записи, которую он допускает» (Таттл: 19). 96:14). Производители проволочных записывающих устройств поддержали похвалу Штумпфа в рекламе своих устройств. Wiremaster заявил, что «провод не порвется, независимо от того, как часто или как резко двигатель переключается с «воспроизведения» на «перемотку» … [и] может воспроизводиться или стираться бессчетное количество раз без ущерба для качества записи «. (Аудиотехника: апрель 1948 г.: 34). Корпорация Pentron утверждала, что стоимость была самым привлекательным аспектом ее проволочного записывающего устройства под названием «Sonograph». При «сравнении стоимости отмечается, что восковая диктовка стоила около 40 центов в час, дисковая диктовка стоила от 6 до 12, тогда как сонограф стоил всего 0,005 цента в час» (Audio Engineering: 19 марта).50:27). Оливер Рид приводит тщательное сравнение магнитной записывающей проволоки и магнитной записывающей ленты в своей книге «Запись и воспроизведение звука », исследуя все, от физических характеристик и очистки головок до редактирования и хранения каждого носителя.
Часть вторая: Краткая история проводных регистраторов, составленная Дэвидом Мортоном
- http://recording-history.org/HTML/wire1.php\
Часть третья: Передача проводных записей
Передача проводных записей может осуществляться разными способами. Кто-то, у кого нет магнитофона, может захотеть приспособить магнитофон для извлечения звука из магнитофонных записей. Однако этот метод не подходит для записи по проводам из-за различий в конструкции головок магнитофонов. Я предложил эту идею построить машину или приспособить магнитофон и получил несколько интересных ответов.
Дэвид Мортон: «Старый магнитофон (катушечного типа), вероятно, можно было модифицировать для работы со скоростью 2,5 фута в секунду (нормальная скорость для проводов — большинство магнитофонов работали со скоростью 7,5 дюймов в секунду или медленнее). А вот с головками будут проблемы. Головки магнитофона будут работать с плоским, ленточным носителем, где запись физически распределена широко и тонко по поверхности ленты. Сами ленты сделаны из пластиковой основы с магнитным покрытием, поэтому запись идет только на поверхность одной стороны ленты.Провода записываются насквозь и вокруг.Проводные записывающие головки имеют V-образную форму,и провод проходит в промежности V.Магнетизм от головки полностью пронизывает и окружает проволоку. Кроме того, оба типа головок являются прецизионными изделиями. В настоящее время ленточные головки изготавливаются на станках, но очень точных станках. терпения. Эти головы больше не доступны для продажа же. С другой стороны, проволочные магнитофоны по-прежнему легко доступны у коллекционеров по низкой цене — обычно 75-150 долларов в отличном рабочем состоянии. Любой архив, обдумывающий проект передачи, вряд ли мог бы даже подумать о создании магнитофона за меньшую сумму».0009
Майкл Биль: «Для кого-то было бы очень сложно начать с нуля и построить свой собственный механизм для воспроизведения проводов. Это довольно сложная машина. головку непосредственно к современному усилителю. Но входная цепь должна быть спроектирована таким образом, чтобы принимать точный уровень и импеданс, которые были созданы исходной головкой, и должен быть перерасчет того, какой была исходная кривая эквалайзера проводной записи. Это, вероятно, не сработает со штатным усилителем — теоретически было бы лучше собрать новый усилитель, чтобы получить наименьшие шумовые характеристики, но если у вас есть только небольшое количество проводов для перезаписи, то это будет дорогостоящим мероприятием всего за несколько предметов. С десятками или сотнями проводов это могло бы иметь смысл. Старые усилители от этих машин были очень шумными и стали намного хуже теперь, когда их части так сильно устарели ».
Джим Линднер: «Опять же, есть вещи, которые можно сделать самостоятельно, а есть вещи, требующие внешнего опыта и оборудования, это то, что нужно делать с помощью экспертов и с очень специфическим уникальным оборудованием. новая машина] может показаться хорошей идеей, на самом деле лучше отправить ее экспертам для таких вещей — это верно для многих вещей в области звука, таких как записи транскрипции, восковые цилиндры, ленты для диктовки и другие эзотерические форматы».
Однако тот, у кого есть машина, может поставить микрофон рядом с усилителем. Этот метод будет записывать звук акустически, но качество записи будет очень низким. Возможно, лучший метод — тот, который применялся большинством людей, с которыми я разговаривал, заключающийся в подключении проволочного диктофона к копировальной машине. Если у проводного рекордера нет патч-корда, вам придется записывать акустически. Тем не менее, вы можете попытаться найти аккорд, который соответствует вашей вилке. Рассмотрим следующую информацию, предоставленную Дэвидом Мортоном, относительно доступности этих аккордов.
«В конце 40-х годов широко использовались два или три типа аудиоразъемов, один из которых больше не продается новым, один трудно найти, а один все еще используется. Не утомляя вас кровавые детали, совершенно недоступный — это заглушка с навинчивающимся фитингом. Тот, который трудно найти, но все еще доступен, имеет два или три штыря. Легко найти, имеет один штырь прямо посередине ».
Следующая информация может показаться довольно простой, но есть определенные шаги, которые следует выполнять при работе с магнитопроводными магнитофонами. Ниже приведены пошаговые инструкции, охватывающие процессы, связанные с передачей записей с магнитных проводов.
Очистка головки
Убедитесь, что канавка головки записи-воспроизведения очищена. Оригинальные руководства предлагают использовать жесткую щетку (например, зубную щетку) или ткань, смоченную тетрахлоридом, но можно заменить спирт для протирания.
Регулировка
В большинстве моделей перед намоткой катушки с проволокой рекомендуется правильно отрегулировать тормоза. Это предотвратит ослабление проволоки во время перемотки. Во многих случаях проводные самописцы, встречающиеся сегодня, не сопровождаются инструкциями по этим настройкам. Попытка найти оригинальный буклет с инструкциями может быть невыполнимой задачей, но в магазинах антикварной техники может быть то, что вам нужно. Я предлагаю обратиться к папке Sam’s Photofact, созданной для вашей модели. Эти папки, опубликованные Howard Sam’s & Co., содержат инструкции по регулировке, а также информацию о смазке, список деталей и схемы, которые могут оказаться полезными.
Заправка нити на приемной бобине
Шаг 1: Включите машину, большинству моделей требуется несколько минут для прогрева.
Шаг 2: Затем поверните приемную бобину, пока головка в сборе не окажется в верхней точке своего хода.
Шаг 3: Выноска должна быть добавлена к проводу, если она еще не добавлена. Тонкая нейлоновая леска или льняная нить обычно используются для прикрепления или нанизывания проволоки на приемную катушку. У некоторых проводов есть пластиковый поводок, который шире, чем внутренняя часть фланцев, и имеет зазубренные края, чтобы действовать как поводок для самозаправки, который прикрепляется к приемной катушке. Майкл Бил советует, если это используется, убедиться, что оно идеально ровное вокруг всей катушки, потому что в противном случае это повлияет на постоянство скорости.
Воспроизведение
*Пожалуйста, обратитесь к шагу 1 раздела «Передача» перед воспроизведением проводной записи.
Шаг 1: Установите переключатель записи/прослушивания/воспроизведения в нужный режим. Для разных машин этот процесс будет включать разные этапы. Например, модель Webster 80 включает только переключение переключателя «запись-прослушивание» на «прослушивание» и регулировку громкости.
Перемотка
Шаг 1: Поверните переключатель для перемотки. Убедитесь, что проволока намотана на катушку равномерно, рассмотрите эту иллюстрацию, прилагаемую к регистратору проволоки Webster модели 80.
Обратитесь к разделу «Устранение неполадок» данного руководства для решения проблем, которые могут возникнуть во время перемотки назад.
Хранение
Шаг 1: После правильной перемотки катушку следует хранить в бескислотной бумажной коробке в помещении с контролируемой температурой и влажностью. Стандартной температуры или влажности не существует, но большинство коллекционеров хранят свои катушки при температуре от пятидесяти пяти до шестидесяти пяти градусов по Фаренгейту и относительной влажности от тридцати до сорока процентов.
Передача
Выбор носителя, на который вы хотите перенести проводную запись, полностью зависит от вас. Кассеты чаще всего используются людьми, которые хотели бы воспроизводить записи на своих домашних стереосистемах. Однако многие архивы переводят свои записи на 1/4-дюймовую катушечную ленту. Большинство проводов воспроизводится в течение одного часа, что соответствует одной 10 1/2-дюймовой катушке 1/4-дюймовой ленты (1,5 мила) на 7 1/2 дюйма в секунду
Шаг 1: Перед воспроизведением записи подключите проводной магнитофон к копировальному устройству Запишите провод, даже если вы только проверяете, правильно ли вы отрегулировали устройство. количество ошибок, которые могут произойти во время начального воспроизведения
Шаг 2: Дублируйте запись и не беспокойтесь о скорости воспроизведения по проводу, потому что скорость можно регулировать на копировальной машине.
Шаг 3: Датируйте и маркируйте все переводы. Для дальнейшего использования рассмотрите возможность сохранения заметок о процессе и краткого описания содержания записей.
Часть четвертая: Устранение неполадок
Распространенные проблемы, связанные с записью с помощью магнитных проводов, обычно имеют простые решения. Я предложил много видов проблем с этим медиа и получил несколько интересных ответов от людей, у которых был такой опыт.
Ржавчина
Вплоть до Второй мировой войны записи производились на стальной проволоке, которая может ржаветь. Хотя эти записи редко можно найти, ржавчина может быть фактором, если вы наткнетесь на эти записи. Я поинтересовался решениями проблемы ржавчины на записях с магнитной проволокой, и хотя у многих людей, с которыми я разговаривал, никогда не было этой проблемы, я получил несколько интересных ответов. Ниже приведена лучшая информация, которую я получил по этой проблеме.
Дэвид Мортон: «Прежде всего, вы должны быть абсолютно уверены, что это ржавчина, а не просто какая-то грязь. На самом деле довольно необычно найти один из проводов, который не был из нержавеющей стали. немного поцарапайте его ногтем или попробуйте просто протереть его. Если это ржавчина, у вас есть несколько вариантов. Если ржавчина сильная, вам может просто не повезти. Проволока такая тонкая (около 0,004 дюйма) ), что небольшая ржавчина ослабит его слишком сильно, чтобы его можно было ремонтировать. Если она только на поверхности, вы можете удалить ее путем истирания — попробуйте сверхтонкую стальную вату или, возможно, что-то еще более тонкое.
Ржавчина на самом деле не сильно повлияет на воспроизводимость проволоки, но она более абразивна, чем нержавеющая проволока, поэтому быстро изнашивает головки записывающего устройства. Он также может отслаиваться и накапливаться на пластиках, если вы попытаетесь на нем сыграть, но это, конечно, можно удалить. Вам, конечно, придется руководствоваться собственным суждением, но если у вас есть действительно ценная запись, которую вы хотите воспроизвести, а на катушке с проволокой есть локальное пятно ржавчины, которое достаточно обширно, чтобы ослабить проволоку в некоторых местах , вы все еще можете спасти запись. Скорость провода настолько высока (2 фута в секунду), что можно немного отрезать его, завязать узел на проводе и получить почти как новую запись. Однако это очень утомительная работа» 9 .0009
Сквозная печать
Сквозная печать чаще всего связана с магнитной лентой, но некоторые люди, с которыми я говорил, сообщали об этой проблеме с проводными записями. Стиг Л. Молнерид определяет сквозную печать как нежелательный звук и/или фоновый шум в магнитной записи, вызванный передачей сигнала с одного уровня на другой в туго намотанной катушке.
Джим Линднер: «Сквозная печать — это перенос области с высокой магнитной энергией в область с низкой — если это произошло, то это уже необратимо. Сохранение хвостов несколько поможет, но на самом деле это более эффективно с магнитной лентой, потому что физическая близость далеко — когда все хранится на катушке в проводе, близость очень, очень близка, что делает печать очень плохой, что бы вы ни делали — но я согласен, что хвосты лучше хранить вне . »
Обрывы, запутывания и запутывания
Это наиболее распространенная проблема, связанная с проводной записью; какими бы проблематичными они ни были, их решения довольно просты.
Майкл Биль: «Моя самая большая проблема — запутывания и запутывания. Я не уверен, есть ли от них лекарство, потому что невозможно узнать, какой ВЕРХНИЙ слой проволоки нужно попытаться распутать. слой, это только усугубляет ситуацию. Терпение — единственный выход».
Если проволока порвется, наиболее часто применяемым решением является соединение двух оборванных концов в один надежный узел. Помните, что большинство проволочных магнитофонов работают со скоростью два фута в секунду, поэтому узел приведет к потере лишь небольшой части записи.
Библиография
Бегун, С. Дж., Л. К. Холмс и Х. Э. Ройс (предоставлено). 1949. «Измерительные процедуры для магнитной записи». Аудиотехника. Апрель: 19+.
Хейнс, Нью-Мексико, составитель. 1947. «Библиография магнитной записи». Аудиотехника. Октябрь: 30-31.
Йоргенсен, Финн. 1988. Полный справочник по магнитной записи. Саммит Blue Ridge: Tab Professional и справочники.
Читай, Оливер. 1952. Запись и воспроизведение звука. Индианаполис: Howard Sam’s & Co.
Рид, Оливер и Уолтер Уэлч. 1977. От оловянной фольги к стерео: эволюция фонографа. Индианаполис: Howard Sam’s & Co.
Storchheim, Samuel. 1953. «Магнитный перенос записывающей проволоки из нержавеющей стали». Аудиотехника. Декабрь: 19+.
Штумпф, Карл. (1886) 1962. «Lieder der Bellakula-Indianer». Vierteljahrsschrift fur Musikwissenschaft 5 (2): 405-426.
Таттл, Полин. 1996. «Услышать своими ушами: введение фонографа в музыкальный ландшафт и его влияние на область этномузыкологии до 19 лет».10″. Неопубликованная статья.
Уилсон, Кармен, компилятор. 1950. Магнитная запись: 1900-1949. Чикаго: Библиотека Джона Крерара.
My Webster Wire Recorder Model 80. Катушка для записи проволоки и микрофон находятся рядом с ней Все изображения Copyright 2011 Glenn Stok
Фото Гленна Стока
У меня до сих пор хранится аудиомагнитофон моего отца Vintage Webster-Chicago 1950-х годов. Вместо ленты в нем используются катушки (или катушки) с магнитной стальной проволокой. Вот небольшая история этого необычного старинного устройства. Я также включил видео ниже, которое я сделал, чтобы вы могли услышать, как оно играет.
Проволочные магнитофоны и магнитофоны
Стальная проволочная катушка использовалась для аудиозаписи до использования магнитной ленты. К сожалению, использование проволоки было проблематичным, поскольку она имела тенденцию ломаться, и мы не могли соединить ее вместе.
Метод записи с помощью катушек с проволокой был аналогичен тому, как работали магнитофоны. Во время записи провод проходит через записывающую головку, которая намагничивает провод, создавая аналоговое звуковое представление исходного звука с магнитно-индуцированной полярностью вдоль провода.
При воспроизведении записей магнитное поле на проводе индуцирует электрический ток, проходящий через головку. Этот небольшой ток усиливается для воспроизведения. Тот же метод используется для магнитофонов.
Катушки с использованием записывающей проволоки из нержавеющей стали обеспечивают до одного часа аудиозаписи.
Как это началось?
В 1899 году Вальдемар Поулсен, датский изобретатель, разработал устройство для магнитной записи звука на стальной проволоке. Он запатентовал его и назвал телеграфоном.
В первоначальной версии диктофона стальная проволока была намотана на металлический цилиндр. К сожалению, это ограничивало его длину, поскольку у него не было системы транспортировки с катушки на катушку.
Позже компания Поульсена изготовила версию диктофона, в которой использовалась катушечная проволока.
К 1947 году проволочные магнитофоны были обычным явлением для всех видов аудиозаписи.
My Magnetic Wire Recorder
Одним из известных производителей проводных аудиомагнитофонов была компания Webster-Chicago. Отец подарил мне свой старый диктофон Webster Wire Recorder. Это была Модель 80, построенная примерно в 1947 году.
Я не хотел терять возможность использовать ее всякий раз, когда меня посещало чувство, чтобы послушать старые семейные записи, поэтому я позаботился об этом. Я хранил его в биотуалете, а не в сыром подвале.
Время от времени я вынимал его, включал и проверял, все ли работает. Я много лет получал удовольствие от прослушивания старых записей, сделанных моим отцом.
Эти устройства устарели. Тем не менее, я вижу, что некоторые люди время от времени продают их на eBay. Но большинство из них нефункциональны. Мне повезло, что мой все еще работает, хотя недавно в нем появился гул переменного тока, вероятно, из-за высохшего конденсатора.
Как изменилась технология звукозаписи за 60 лет
Со времен проволочных магнитофонов магнитная лента претерпела несколько изменений: катушка-катушка, 8-дорожечная лента, кассеты. Я до сих пор помню, когда Филипс создал кассетную ленту в 1963.
Прокрутите, чтобы продолжить
В детстве у нас уже были катушечные магнитофоны. С тех пор технологии сильно шагнули вперед. Представьте, что мой отец записал на проволоку. Вот фото одной из катушек с проволокой крупным планом.
Катушка для записи проволоки Webster
Фото Гленна Стока
Нижняя часть катушки для записи проволоки Webster, показывающая время перекодирования 1 час.
Фото Гленна Стока
Вещи прошли долгий путь. Как мы все знаем, даже магнитная лента пережила свое время, когда технология сменилась на цифровую запись. Тогда маленькие дети знали бы только об iPod или MP3-плеерах.
Те, кто постарше, могут знать о компакт-дисках, но даже это сейчас считается устаревшим. Сегодня предпочтительным носителем информации для любого устройства является флэш-память.
Представьте, как далеко мы продвинулись. Я до сих пор помню пластинки со скоростью вращения 45 об/мин и виниловые пластинки.
Прежде чем мы это узнаем, у нас будет многоклеточный нейронный регистратор. Или, может быть, микрофлюидное записывающее устройство. Чтобы сделать чипы еще меньше, мы обнаружим, что используем биоэлектрохимическое записывающее устройство. Ой! Но я думаю, что забегаю вперед.
Ностальгия по старым семейным записям
Катушка с проволочной записью Webster. Проволока начинается с нити, которая помогает намотать ее на приемную катушку.
Фото Гленна Стока
Мой отец любил записывать классическую музыку с радио. Так что теперь у меня есть десятки катушек с интересными и ностальгическими передачами середины 1900-х годов.
Несколько катушек с проволокой также содержали личные семейные записи моих родителей, играющих со мной и моей сестрой, когда мне было всего несколько месяцев. Я мог слышать себя в младенчестве, издавая детские звуки. Эти записи бесценны!
Интересно услышать голос моего отца и иностранный акцент моей матери, который у нее был, когда мне было всего четыре года. Однако было немного странно слушать их голоса, записанные с того времени.
Как я преобразовал записи стальной проволоки в MP3
Старые катушки с проволокой имели тенденцию рваться при многократном использовании. Их нельзя соединить вместе, как мы можем сделать с записывающей лентой. Поэтому, чтобы иметь постоянную копию всех этих записей, я преобразовал их в цифровые файлы. Я сохранил их на свой компьютер с резервной копией на USB-накопителе.
Не было идеального способа подключить Webster Wire Recorder к USB-порту, поэтому я использовал микрофон/рекордер Zoom h3n (доступен на Amazon) для создания файлов MP3. Zoom h3n — это микрофон, который записывает WAV для форматов MP3 на микросхему флэш-памяти.
Я избежал проблем с подключением винтажной электроники к аудиоподключению с помощью Zoom Mic. Он отлично подходит для оцифровки аудио. Вам просто нужно убедиться, что в комнате нет фонового шума.
Я сделал следующее видео, чтобы сохранить эту старинную реликвию. Проволочная запись, которую вы услышите в этом видео, была сделана моим отцом в 1956 по радио.
Винтажный проволочный магнитофон My Webster
Примечание о старых радиозаписях: По данным Библиотеки Конгресса, радиозаписи, сделанные до 1978 года, обычно являются общественным достоянием.
Сохранение старинного электронного оборудования
Старые электронные схемы, как правило, умирают после стольких десятилетий. Старые конденсаторы высохли. Покрытие на проводах становится хрупким и отваливается, обнажая провода до появления коротких замыканий.
Я рад, что оцифровал все телеграммы, сделанные моим отцом, чтобы сохранить их. Потому что с тех пор, как я снял это видео, у моего Вебстера из-за старости появился гул переменного тока.
Удивительно, что он продержался так долго, наверное, из-за того, как я его хранил. Я старался не оставлять его в сыром подвале или на холодном чердаке. Вместо этого я всегда держал его там, где контролировались температура и влажность.
Еще одна вещь, которая, я уверен, помогла сохранить его работоспособность, заключалась в том, что я включал его в розетку и время от времени позволял ему играть. Это помогло. Предотвращает высыхание электронных компонентов.
Когда вы подключаете старое электронное устройство спустя десятилетия, вполне возможно, что конденсатор может взорваться. Думаю, я достаточно часто включал его, чтобы избежать этого. Сегодня все наши электронные гаджеты твердотельные. Теперь это все IC — Интегральные схемы .
Последняя мысль
Приятно сохранять эти технологические сокровища, чтобы мы могли продолжать испытывать ностальгию и наслаждаться воспоминаниями о семейных записях. Но это еще более важно, потому что эти сокровища хранятся еще до наших нынешних методов записи.
Вопросы и ответы
Вопрос: У меня есть проволочный магнитофон Webster Model 80, принадлежавший моему отцу. Я пытаюсь заставить его работать, но он не включается. В сервисной книжке написано заменить предохранитель и есть чертеж, которого у меня нет. Не подскажете, где находится предохранитель на проводном регистраторе Webster Model 80?
Ответ: Предохранитель находится за разъемом питания на задней панели устройства. Это черный цилиндрический контейнер для предохранителей высотой около 1-1/4 дюйма, прикрепленный к металлическому шасси.
Вам придется вынуть все шасси из деревянного ящика. Переверните его задней стороной к себе. Поместите устройство на мягкую поверхность, чтобы не повредить катушку или записывающий узел, когда он находится в перевернутом положении.
С правой стороны за вилкой питания вы увидите предохранитель. Вам нужно будет снять черную крышку предохранителя, отвинтив гайку, которая крепит ее к корпусу. Как только вы удалите его, предохранитель будет легко доступен.
© 2011 Glenn Stok
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 16 апреля 2020 г.:
Gary Old geezer. Спасибо за информацию об оригинальном микрофоне, входящем в комплект Webster. Это очень полезно.
Gary Old geezer 16 апреля 2020 г .:
Микрофоны, поставляемые с этими проволочными магнитофонами, были кварцевого типа — дешевое в изготовлении, с высокой выходной мощностью, высоким импедансом и коротким сроком службы. Они засыхают и перестают работать. Крайне маловероятно, что какой-либо из оригинальных микрофонов все еще работает (я никогда не видел ни одного работающего). Вы можете проверить его выход с помощью усилителя или осциллографа. Разберите микрофон, так как элемент необходимо заменить. Ищите аналогичный размер на eBay. Radio Shack раньше был популярным местом для них, но не более того. Его нужно будет впаять на место.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 14 апреля 2020 г.:
А. Дж. Майли. Вот внутренняя проводка штекера микрофона:
Провод представляет собой экранированный шнур с трехконтактной вилкой на конце. . Два штыря вертикальные и один горизонтальный. Провод имеет два вывода, один белый, а другой неэкранированный. Последний прикрепляется как к горизонтальному штырю, так и к вертикальному штырю рядом с ним. Белый провод подключается к другому вертикальному штырьку напротив горизонтального.
Схемы самого микрофона у меня нет. И, как и вы, я воздерживаюсь от его открытия.
A. J. Miley от 14 апреля 2020 г.:
Какова схема подключения микрофона на устройстве Webster-Chicago, как показано выше? У меня есть один проводной микрофон, который не работает (по какой-то причине я не решаюсь его разобрать), и другой, который нуждается в переподключении, такой же, как тот, который вы показываете выше, который я называю микрофоном доктора Заркоффа. .. LOL!!!
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 02 марта 2020 г.:
Спасибо, Гэри, за это полезное объяснение конкретных вещей, которые могут пойти не так с возрастом Вебстера.
Gary Old geezer от 01 марта 2020 г.:
Мой опыт ремонта этих проволочных регистраторов показывает, что если предохранитель перегорел, то он перегорел по какой-то причине — обычно закорочен выпрямитель 6X5, крышки фильтров или силовой трансформатор. Предохранитель установлен вертикально, поэтому его неисправность не связана с провисанием провода внутри предохранителя. Если предохранитель не перегорел, у меня был случай, когда штекерный разъем питания (о котором упомянул Гленн) может подвергнуться коррозии, и его просто нужно немного отшлифовать (на прошлой неделе был такой случай, я был очень удивлен, что исправление будет так просто). Вообще говоря, эти устройства нуждаются в перекрытии, иногда трубки (хотя они даже слабые, как правило, годны к употреблению) и почти всегда нуждаются в замене натяжителей. С тех пор, как я впервые пообщался с Гленном, я восстановил несколько таких — очень приятно слушать записи других людей!
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 19 октября 2019 г.:
Гэри Старый старик. Я отправлю вам личное электронное письмо через ваш профиль с моей контактной информацией. Если вам интересно посмотреть на мой проволочный диктофон, свяжитесь с нами.
Гэри Старый старик 19 октября 2019 г.:
Привет, Гленн. Я также на Лонг-Айленде (Фармингдейл) и я один из тех старых чудаков, которые ремонтируют антикварное аудиооборудование, но никогда не пытались работать с проволочным магнитофоном. Я ремонтирую ламповые радиоприемники с 20-х по 50-е годы и автомобильные радиоприемники с конца 50-х до конца 60-х годов. Я наткнулся на ваш форум с желанием купить и отреставрировать магнитофон, интерес к которому возник после просмотра фильма «Два Джейка». Сейчас я торгую на несколько на eBay.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 23 марта 2019 г. :
Джим Андерсон. Я знаю, как это расстраивает. Вам нужно найти кого-нибудь, кто до сих пор работает со старинной ламповой электроникой. Они не распространены. Попробуйте поискать в Google местный радиолюбительский клуб. Это может быть ваш лучший выбор. Удачи с этим.
Джим Андерсон от 23 марта 2019 г.:
У меня есть серебристый проволочный магнитофон модели 7085, все работает, но нет звука. Несколько местных электронных сервисных центров отказываются работать с ним из-за его электрической системы. Где я могу отремонтировать этот великолепный антиквариат ответственным специалистом/центром по ремонту.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 22 июня 2018 г.:
Джейсон, может быть, вы можете найти микрофон от старого проволочного магнитофона Webster на eBay. Поместите это в поиск, чтобы eBay уведомлял вас, когда кто-то выставляет его на продажу. Люди всегда перечисляют старые детали.
Если вы разбираетесь в технике, вы можете попробовать подключить штекер старого микрофона к новому конденсаторному микрофону. Используйте микрофон с низким импедансом (50–1000 Ом).
Джейсон 21 июня 2018 г.:
Отличная статья. Недавно я начал работать с проволочными магнитофонами, и мне нравилось открывать для себя все маленькие жемчужины, которые можно найти в различных коллекциях катушек. Я даже успел наткнуться на несколько коробок с заготовками и захотел начать запись сам. Проблема в том, что микрофоны, которые у меня есть, похоже, работают неправильно. Скорее всего, им нужно заменить элемент, но я понятия не имею, какие купить в качестве замены. Любое руководство?
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 9 июня., 2018:
Дэвид, свяжитесь с Юго-Западным музеем техники, связи и вычислений. Выполните поиск в Google. Возможно, они смогут вам помочь.
Дэвид 09 июня 2018 г.:
Можешь починить мой?
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 19 февраля 2018 г.:
Замечательно, Моника! Если ваш местный звукорежиссер сможет это починить, вы получите массу удовольствия от этих старых катушек.
На самом деле он мог бы сработать, если бы его хорошо хранили. Конденсаторы могут быть высохшими и вызвать громкий гул. Но он может это исправить.
Оставьте комментарий еще раз, чтобы сообщить мне, как идут дела.
Моника 19 февраля 2018 г.:
Привет, Гленн. Я только. достал со склада старый папиный магнитофон Webster. Какое удовольствие найти твой пост и видео! У меня есть местный звукорежиссер (да, он так себя называет), который знает, как это починить. Я собираюсь принести его ему, а не пытаться включать его самостоятельно. В комплекте шесть катушек с проволокой, некоторые из них датированы 1950 или 1951 годом. Мой папа был музыкантом, так что мне не терпится узнать, что они могут содержать. Еще раз спасибо, эти реликвии очень крутые!
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 16 августа 2017 г.:
Кейси —
Мой выходной переключатель также имеет 1, 2 и 3. Я никогда не знал, что такое третий. Второй — для выходного штекера, который идет на динамик усилителя.
Мое подразделение недавно также разработало концентратор. Это гул переменного тока из-за выхода из строя конденсаторов.
Я оцифровал все свои катушки с проводами, поместив хороший микрофон рядом с динамиком. Я знаю, что это отговорка, но это сработало. Я не хотел возиться с прямой проводкой аудио, потому что это было бы слишком сложно согласовать импеданс и работать с различной мощностью и током при подключении. Если вы не разбираетесь в этих вещах, я рекомендую вам приобрести хороший микрофон, который подключается к порту USB, и сделать это, как я.
Кейси от 16 августа 2017 г.:
Мой отец недавно подарил мне Webster Chicago Model 7 моего дедушки. Он в отличном состоянии и работает хорошо, за исключением шума. Я прочитал в комментариях, что колпачки выходят из строя, и я посмотрю, как их заменить.
Мой вопрос касается раздела «Вывод». Есть три варианта. Я предполагаю, что их можно выбрать между внутренним динамиком и выходным портом на передней панели, но каким будет третий? Кроме того, какой разъем используется на передней панели в качестве выхода? В какой формат перевести из сегодняшних схем проводки? Это ситуация наконечник/рукав? Я спрашиваю, потому что хочу оцифровать имеющиеся у меня записи. Я хотел бы найти совместимый разъем, а затем импортировать его через DAW. Любая информация, которая у вас есть о поиске или создании нового выходного кабеля, приветствуется.
Это удивительные кусочки истории.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 14 августа 2017 г.:
Уэйн Уорнер. Если вы хотите починить свое устройство для передачи существующих проводных записей, я бы порекомендовал приобрести работающее устройство. Многие люди продают устройства на eBay. Просто выберите тот, который указан как работающий. Успешное исправление вашего старого устройства может быть не гарантировано, но вы можете попытаться связаться с людьми, продающими устройства на eBay для этих частей, если вы хотите пойти по этому пути.
Уэйн Уорнер от 14 августа 2017 г.:
знаете ли вы кого-нибудь, у кого есть запчасти для проволочных магнитофонов Webster Chicago? Пытаемся найти ленивцы на 180-1. Он принадлежит церковному архиву, и его очень хотят привести в рабочее состояние для передачи проповедей и т. д. Несколько лет назад кто-то сообщил о человеке, который может восстановить резиновые детали. Кто-нибудь знает об этом процессе и является ли он надежным. Спасибо.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 31 июля 2017 г.:
Looty, Похоже, у вас остались какие-то интересные предметы. Я бы порекомендовал быть очень осторожным, если вы хотите попробовать подключить это устройство после того, как оно не использовалось в течение 50 лет. Конденсаторы могут взорваться. Я поддерживал свою работу, используя ее по крайней мере один раз в год с детства. Подача питания может фактически спасти электронику от износа. Но даже при этом конденсаторы высохли, вызывая гул переменного тока. В вашем случае, наверное, уже все высохло, к сожалению.
Не зная, что у вас есть на самом деле, я не могу сказать, что еще делать. Если вы хотите попытаться найти других людей, с которыми можно связаться, взгляните на эквивалентные товары, продаваемые на eBay. Попробуйте связаться с этими продавцами.
Лути от 31 июля 2017 г.:
Мой дедушка работал над записывающими устройствами для GE и ВВС. У моих родителей до сих пор есть некоторые из его старых магнитофонов, тестовые записи, случайные катушки, чертежи, заметки, руководства и другие интересные вещи. У меня есть коммерческая версия, а также то, что, я думаю, он построил в лаборатории, потому что на ней нет маркировки производителя, товарного знака или других признаков производства. Он по-прежнему загружен катушкой с проволокой. Я никогда не играл и даже не включал его. У него отсутствует кабель питания.
Не могли бы вы подсказать, как проверить, работают ли эти устройства, ведь их не включали более 50 лет. Любая информация или помощь были бы грандиозными. Кроме того, если вы знаете кого-нибудь из жителей Атланты или Сиракуз (где мы живем), к которым я мог бы обратиться и поделиться своим материалом, это было бы здорово.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 15 июля 2017 г. :
Нил Робар, Невозможно угадать, что может быть причиной короткого замыкания в вашем проводном диктофоне, который, как вы сказали, перегорает предохранитель при включении. . Лучше всего, если вы найдете кого-нибудь из местных, кто ремонтирует старую ламповую электронику.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 11 июня 2017 г.:
Кэлли, Как я упоминала в этой статье, в моем устройстве недавно появился гул переменного тока, поэтому теперь воспроизведение ужасное. Преобразование в MP3 с качеством больше невозможно. Я рад, что переоборудовал свой до того, как устройство начало выходить из строя. Вы можете попробовать спросить людей, которые продают рабочие устройства на eBay.
Кэлли 11 июня 2017 г.:
Я приобрел 5 роликов семейных посиделок 1950-х годов, которые записал мой отец. Этим летом они станут изюминкой семейного торжества. Можете ли вы перенести их на CD или MP3-плеер. Какая будет стоимость и сроки. Спасибо.
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 26 мая 2017 г.:
Гэри, поищите похожие товары на eBay и сравните, чтобы узнать, что люди получают за них. Вы можете выполнить расширенный поиск на eBay и выбрать «проданные товары», чтобы увидеть, что уже продано, а не то, что люди просто просят. Корпуса многих проволочных магнитофонов на eBay находятся в плохом состоянии, так что это не должно иметь большого значения. Поскольку он работает, вы опередите других, если решите продать его на eBay. Сделайте хорошие фотографии со всех сторон и напишите хорошее описание. Удачи в этом.
Гэри от 26 мая 2017 г.:
У меня есть проводной магнитофон Sears Silvertone Model 7086 с радио и фонографом, принадлежавший моему дедушке. Механически все работает, но корпус в приличном состоянии. Я не мог найти дату нигде на устройстве. Имеет ли это какое-то денежное значение?
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 19 апреля 2017 г. :
Спасибо за очень хороший комментарий, Боб Смит. Мне никогда не удавалось починить сломанный провод с помощью этого метода квадратного узла. Он застревает в игровой головке и снова рвет провод. Я пришел к выводу, что когда рвется провод, дело сделано. Я действительно считаю, что гул переменного тока, который начался, — это высохший конденсатор. Вы правы насчет необходимости хранить эти вещи. Они — прекрасная память о прошлых электронных успехах.
Боб Смит 19 апреля 2017 г.:
Я только что прочитал эту статью и нашел ее интересной. Недавно я купил проволочный диктофон и провел небольшое исследование. Если вы когда-нибудь обнаружите, что ваш записывающий провод сломался, в руководстве к проводному записывающему устройству сказано, что для его ремонта нужно завязать провод простым квадратным узлом! Мне кажется, это намного проще, чем склеивать скотч. Кроме того, причиной гудения переменного тока могут быть конденсаторы или, возможно, выход из строя трубки. Вы все еще можете получить конденсаторы, чтобы перекрыть устройство, если хотите, и вы можете использовать трубки NOS для его использования. Это довольно уникальное устройство, и я считаю, что как можно больше из них должны работать. Жалко видеть, сколько таких вещей просто выбрасывается. Спасибо и удачи с регистратором!
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 16 марта 2017 г.:
Спасибо, Джесси. Многие из этих вещей вызывают у меня и ностальгию. У моего Вебстера недавно появился гул переменного тока. Угадайте, что это уже стареет! ржунимагу.
The Write Life из США 16 марта 2017 г.:
Гленн, совершенно невероятная статья, которую вы здесь написали. Я люблю такое старое звуковое оборудование, как это, включая кассетные деки и 8 дорожек, вообще все, что связано с этим. Я также узнал некоторые вещи, которых не знал. Спасибо, что поделились!
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 26 октября 2015 г. :
Бутч. Если вам не нужен рабочий блок, потому что вы хотите его просто на запчасти, то берите, если это не дорого. Я вижу много людей, продающих их на eBay по цене от 50 до 200 долларов, в зависимости от состояния. Это должно дать вам представление о ценности.
бутч 26 октября 2015 г.:
привет — спасибо за интересную информацию! Я только что увидел один из них в антикварном магазине и сначала подумал, что это магнитофон… потом присмотрелся и увидел провод! я слышал о них, но никогда не видел. как вы думаете, это имеет какую-либо ценность как есть? у этого была крышка, внутри которой было прикреплено еще 6 (?) Маленьких катушек, а также клапан, за которым находился микрофон. цена была довольно дешевой. Я делаю арт-роботов и думал разобрать машину на запчасти, но не хочу этого делать, если она уничтожит коллекционный предмет! спасибо, буч
Гленн Сток (автор) из Лонг-Айленда, штат Нью-Йорк, 27 февраля 2015 г.:
красочный — я не знаю никого, кто знал бы об этом, Сьюзи. Я всегда с удовольствием показываю его своим друзьям. Магнитная лента была намного проще в использовании. Провод слишком легко рвался.
Сьюзи Лехто из Миннесоты 27 февраля 2015 г.:
Я не думаю, что когда-либо слышал о проводном диктофоне до этого, Гленн.
Для меня это новость и интерес. В детстве мне подарили магнитофон. Вид хотел бы, чтобы я все еще был в хорошей форме.
Гейлорд Юинг 09 ноября 2012 г.:
Мне понравился ваш отчет о проводном регистраторе Webster-Chicago 180.
В моей коллекции антикварных/винтажных магнитофонов есть 4-проводные магнитофоны.
И да, у меня даже есть несколько дисковых рекордеров. Моим самым первым магнитофоном был проволочный магнитофон Webster-Chicago Model 80. Конечно, я получил массу удовольствия от этого рекордера. Я на самом деле измотал магнитофон из-за того, что так часто им пользовался. Теперь у меня есть цифровой стереомагнитофон, который я использую для записи сольных концертов и концертов на органе.
